FUNDAÇÕES_30.05.22.pdf

MINISTÉRIODAEDUCAÇÃO
UNIVERSIDADEFEDERALRURALDAAMAZÔNIA
CAMPUSDECAPANEMA
BACHARELADOEMAGRONOMIA
AMBIÊNCIAECONSTRUÇÕES RURAIS
FUNDAÇÕES
Prof. Dr. Dário Lisboa Fernandes Neto
Discentes: Fabiana Costa; Raylane Monteiro
Capanema-PA
2022

SUMÁRIO
1.O que é fundação?
2.Tipos de fundações
2.1 Superficiais
2.2 Profundas
3. Fatores para a escolha de fundações
4. Requisitos de um projeto de fundação
5. Cálculo de fundações
Referências

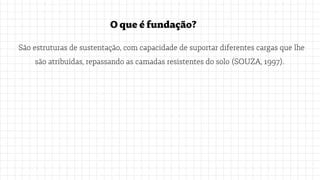

Oqueéfundação?
São estruturas de sustentação, com capacidade de suportar diferentes cargas que lhe
são atribuídas, repassando as camadas resistentes do solo (SOUZA, 1997).

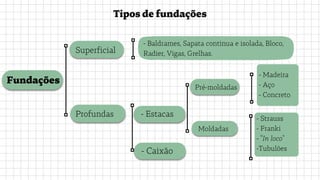

Pré-moldadas
Tiposdefundações
Fundações
- Baldrames, Sapata continua e isolada, Bloco,
Radier, Vigas, Grelhas.
Profundas - Estacas
Moldadas
- Madeira
- Aço
- Concreto
- Strauss
- Franki
- "In loco"
-Tubulões
Superficial
- Caixão

FundaçõesSuperficiais

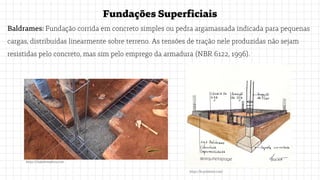

Baldrames: Fundação corrida em concreto simples ou pedra argamassada indicada para pequenas
cargas, distribuídas linearmente sobre terreno. As tensões de tração nele produzidas não sejam
resistidas pelo concreto, mas sim pelo emprego da armadura (NBR 6122, 1996).
https://br.pinterest.com/
https://chaledemadeira.com

Sapata: em concreto armado, são dimensionados de modo que as tensões de tração nele
produzidas sejam resistidas pela armadura. Pode possuir espessura constante ou variável,
sendo sua base em planta normalmente quadrada, retangular ou trapezoidal (NBR 6122, 1996).
Podem ser: isolada, corrida e associada.
https://ghizzi.eng.br/
https://casaeconstrucao.org/

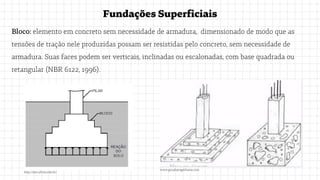

Bloco: elemento em concreto sem necessidade de armadura, dimensionado de modo que as
tensões de tração nele produzidas possam ser resistidas pelo concreto, sem necessidade de
armadura. Suas faces podem ser verticais, inclinadas ou escalonadas, com base quadrada ou
retangular (NBR 6122, 1996).
www.guiadaengenharia.com
http://site.ufvjm.edu.br/

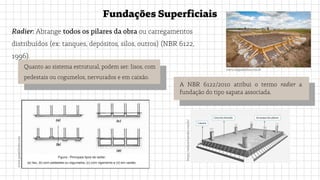

Radier: Abrange todos os pilares da obra ou carregamentos
distribuídos (ex: tanques, depósitos, silos, outros) (NBR 6122,
1996).
www.mapadaobra.com.br
https://nelsoschneider.com.br/
A NBR 6122/2010 atribui o termo radier a
fundação do tipo sapata associada.
Quanto ao sistema estrutural, podem ser: lisos, com
pedestais ou cogumelos, nervurados e em caixão.
www.passeidireto.com

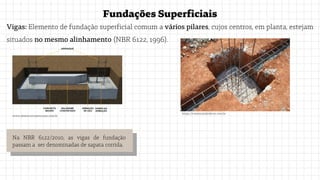

Vigas: Elemento de fundação superficial comum a vários pilares, cujos centros, em planta, estejam
situados no mesmo alinhamento (NBR 6122, 1996).
www.desterroconstrucoes.com.br
https://construindodecor.com.br
Na NBR 6122/2010, as vigas de fundação
passam a ser denominadas de sapata corrida.

Fundaçõessuperficie

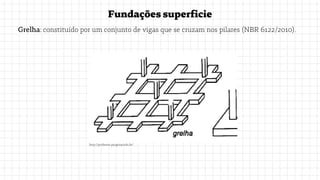

Grelha: constituído por um conjunto de vigas que se cruzam nos pilares (NBR 6122/2010).
http://professor.pucgoias.edu.br/

Fundaçõesprofundas
Estaca: executado inteiramente por equipamentos ou ferramentas, sem que haja descida de
operário. Os materiais empregados podem ser: madeira, aço, concreto pré-moldado, concreto
moldado in situ ou mistos (NBR 6122, 1996).
https://engm3.com/
https://reformweb.com.br/
https://slideplayer.com.br/
Strauss
Franki
Estaca raíz ou
"in loco"
Hélice contínua
Tipos de estaca:

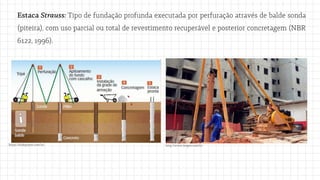

Estaca Strauss: Tipo de fundação profunda executada por perfuração através de balde sonda
(piteira), com uso parcial ou total de revestimento recuperável e posterior concretagem (NBR
6122, 1996).
https://slideplayer.com.br/ http://www.tecgeo.com.br/

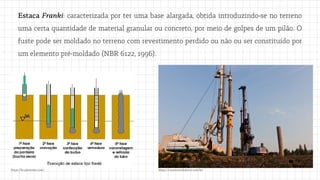

Estaca Franki: caracterizada por ter uma base alargada, obtida introduzindo-se no terreno
uma certa quantidade de material granular ou concreto, por meio de golpes de um pilão. O
fuste pode ser moldado no terreno com revestimento perdido ou não ou ser constituído por
um elemento pré-moldado (NBR 6122, 1996).
https://br.pinterest.com/ https://construindodecor.com.br/

https://www.fundatest.com.br/
https://br.pinterest.com/

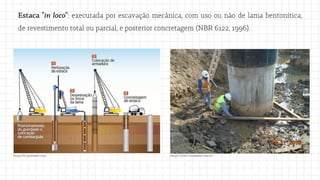

Estaca "in loco": executada por escavação mecânica, com uso ou não de lama bentonítica,
de revestimento total ou parcial, e posterior concretagem (NBR 6122, 1996).

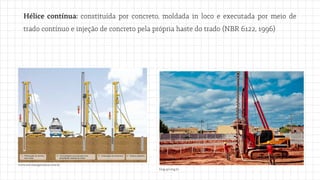

Hélice contínua: constituída por concreto, moldada in loco e executada por meio de
trado contínuo e injeção de concreto pela própria haste do trado (NBR 6122, 1996)
www.escolaengenharia.com.br
blog.apl.eng.br

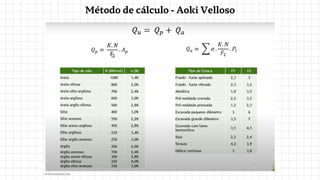

Método de cálculo - Aoki Velloso
www.youtube.com

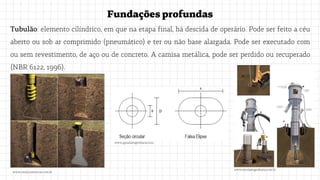

Tubulão: elemento cilíndrico, em que na etapa final, há descida de operário. Pode ser feito a céu
aberto ou sob ar comprimido (pneumático) e ter ou não base alargada. Pode ser executado com
ou sem revestimento, de aço ou de concreto. A camisa metálica, pode ser perdido ou recuperado
(NBR 6122, 1996).
www.totalconstrucao.com.br
www.escolaengenharia.com.br
www.guiadaengenharia.com

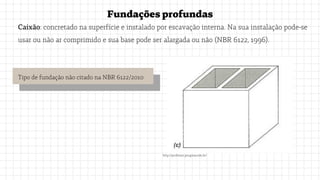

Caixão: concretado na superfície e instalado por escavação interna. Na sua instalação pode-se
usar ou não ar comprimido e sua base pode ser alargada ou não (NBR 6122, 1996).
http://professor.pucgoias.edu.br/
Tipo de fundação não citado na NBR 6122/2010

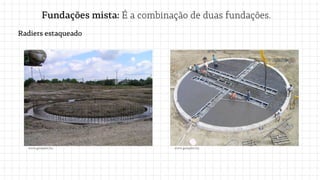

Fundações mista: É a combinação de duas fundações.
Radiers estaqueado
www.geoepker.hu
www.geoepker.hu

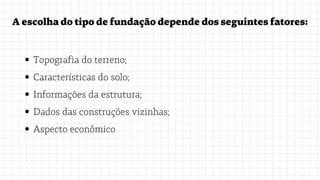

Aescolhadotipodefundaçãodependedosseguintesfatores:
Topografia do terreno;
Características do solo;
Informações da estrutura;
Dados das construções vizinhas;
Aspecto econômico

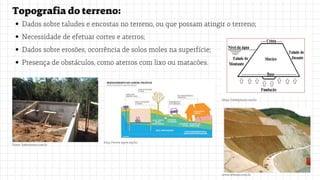

Topografiadoterreno:
Dados sobre taludes e encostas no terreno, ou que possam atingir o terreno;
Necessidade de efetuar cortes e aterros;
Dados sobre erosões, ocorrência de solos moles na superfície;
Presença de obstáculos, como aterros com lixo ou matacões.
Fonte: habitissimo.com.br
http://www.mpce.mp.br/
https://slideplayer.com.br
www.ofitexto.com.br

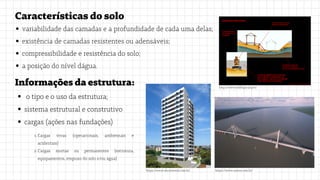

Característicasdosolo
variabilidade das camadas e a profundidade de cada uma delas;
existência de camadas resistentes ou adensáveis;
compressibilidade e resistência do solo;
a posição do nível dágua.
Informaçõesdaestrutura:
o tipo e o uso da estrutura;
sistema estrutural e construtivo
cargas (ações nas fundações)
http://www.edifique.arq.br/
https://www.systra.com.br/
https://www.abcortereal.com.br/
Cargas vivas (operacionais, ambientais e
acidentais)
Cargas mortas ou permanentes (estrutura,
equipamentos, empuxo do solo e/ou água)
1.
2.

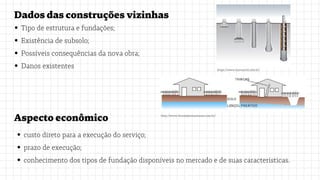

Dadosdasconstruçõesvizinhas
Tipo de estrutura e fundações;
Existência de subsolo;
Possíveis consequências da nova obra;
Danos existentes
Aspectoeconômico
custo direto para a execução do serviço;
prazo de execução;
conhecimento dos tipos de fundação disponíveis no mercado e de suas características.
https://www.inovacivil.com.br/
http://www.forumdaconstrucao.com.br/

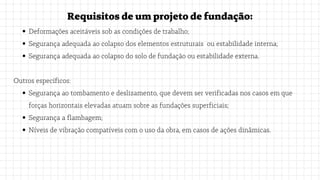

Deformações aceitáveis sob as condições de trabalho;
Segurança adequada ao colapso dos elementos estruturais ou estabilidade interna;
Segurança adequada ao colapso do solo de fundação ou estabilidade externa.
Segurança ao tombamento e deslizamento, que devem ser verificadas nos casos em que
forças horizontais elevadas atuam sobre as fundações superficiais;
Segurança a flambagem;
Níveis de vibração compatíveis com o uso da obra, em casos de ações dinâmicas.
Requisitosdeumprojetodefundação:
Outros específicos:

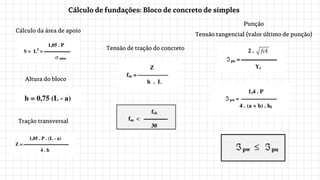

Cálculo de fundações: Bloco de concreto de simples
Cálculo da área de apoio
Altura do bloco
Tração transversal
Tensão de tração do concreto
Punção
Tensão tangencial (valor último de punção)

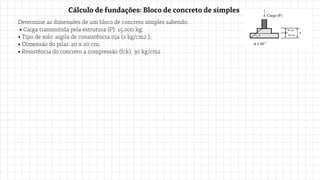

Determine as dimensões de um bloco de concreto simples sabendo:
• Carga transmitida pela estrutura (P): 15.000 kg;
• Tipo de solo: argila de consistência rija (2 kg/cm2 );
• Dimensão do pilar: 20 x 20 cm;
• Resistência do concreto a compressão (fck): 30 kg/cm2 .
Cálculo de fundações: Bloco de concreto de simples

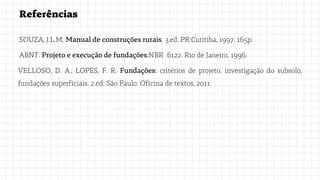

Referências
SOUZA, J.L.M. Manual de construções rurais. 3.ed. PR:Curitiba, 1997. 165p.
ABNT. Projeto e execução de fundações:NBR 6122. Rio de Janeiro, 1996.
VELLOSO, D. A.; LOPES, F. R. Fundações: critérios de projeto, investigação do subsolo,
fundações superficiais. 2.ed. São Paulo: Oficina de textos, 2011.
