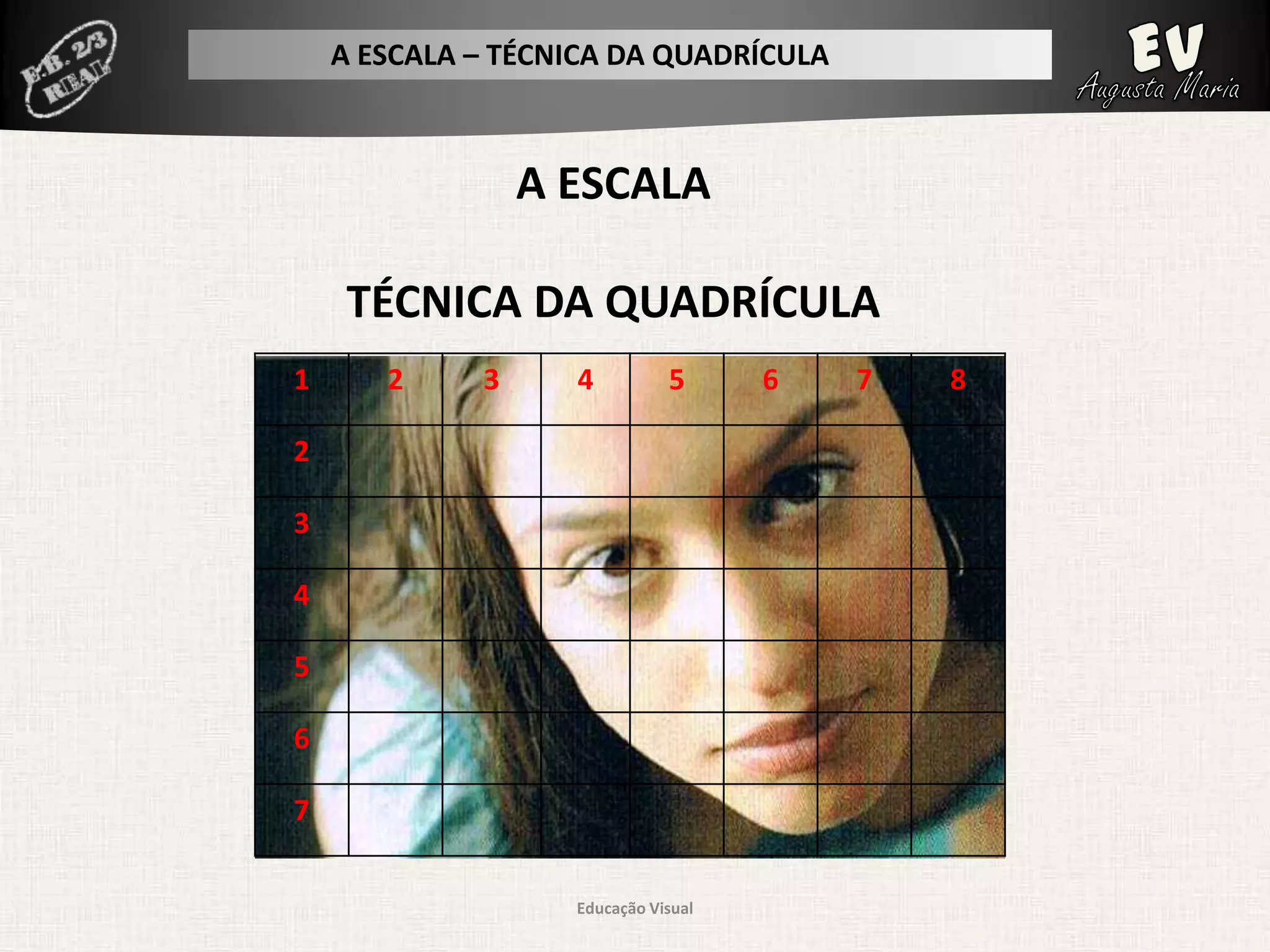

1. A ESCALA – TÉCNICA DA QUADRÍCULA
A ESCALA
TÉCNICA DA QUADRÍCULA
1 2 3 4 5 6 7 8
2
3
4
5
6
7
Educação Visual

2. A ESCALA – TÉCNICA DA QUADRÍCULA

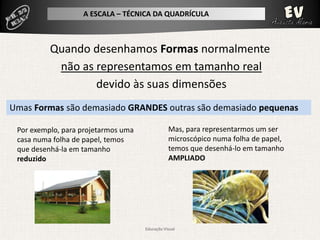

Quando desenhamos Formas normalmente
não as representamos em tamanho real
devido às suas dimensões
Umas Formas são demasiado GRANDES outras são demasiado pequenas
Por exemplo, para projetarmos uma Mas, para representarmos um ser
casa numa folha de papel, temos microscópico numa folha de papel,
que desenhá-la em tamanho temos que desenhá-lo em tamanho
reduzido AMPLIADO
Educação Visual

3. A ESCALA – TÉCNICA DA QUADRÍCULA

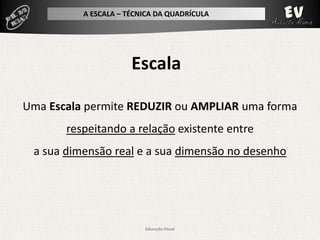

Escala
Uma Escala permite REDUZIR ou AMPLIAR uma forma
respeitando a relação existente entre
a sua dimensão real e a sua dimensão no desenho
Educação Visual

4. A ESCALA – TÉCNICA DA QUADRÍCULA

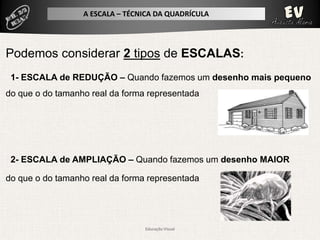

Podemos considerar 2 tipos de ESCALAS:
1- ESCALA de REDUÇÃO – Quando fazemos um desenho mais pequeno
do que o do tamanho real da forma representada
2- ESCALA de AMPLIAÇÃO – Quando fazemos um desenho MAIOR
do que o do tamanho real da forma representada
Educação Visual

5. A ESCALA – TÉCNICA DA QUADRÍCULA

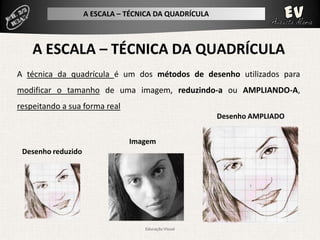

A técnica da quadrícula é um dos métodos de desenho utilizados para
modificar o tamanho de uma imagem, reduzindo-a ou AMPLIANDO-A,
respeitando a sua forma real
Desenho AMPLIADO
Imagem
Desenho reduzido
Educação Visual

6. A ESCALA – TÉCNICA DA QUADRÍCULA

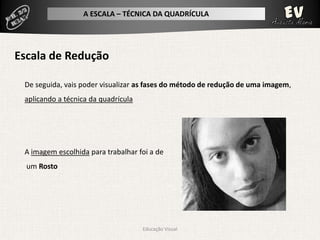

Escala de Redução
De seguida, vais poder visualizar as fases do método de redução de uma imagem,
aplicando a técnica da quadrícula
A imagem escolhida para trabalhar foi a de
um Rosto
Educação Visual

7. A ESCALA – TÉCNICA DA QUADRÍCULA

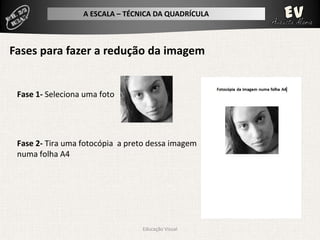

Fases para fazer a redução da imagem
Fase 1- Seleciona uma foto
Fase 2- Tira uma fotocópia a preto dessa imagem
numa folha A4
Educação Visual

8. A ESCALA – TÉCNICA DA QUADRÍCULA
Fases para fazer a redução da imagem

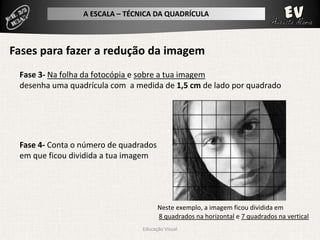

Fase 3- Na folha da fotocópia e sobre a tua imagem
desenha uma quadrícula com a medida de 1,5 cm de lado por quadrado
Fase 4- Conta o número de quadrados
em que ficou dividida a tua imagem
Neste exemplo, a imagem ficou dividida em
8 quadrados na horizontal e 7 quadrados na vertical
Educação Visual

9. A ESCALA – TÉCNICA DA QUADRÍCULA
Fases para fazer a redução da imagem

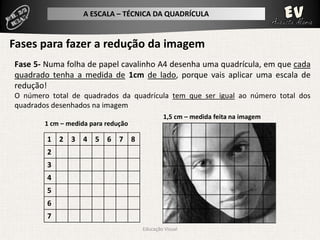

Fase 5- Numa folha de papel cavalinho A4 desenha uma quadrícula, em que cada
quadrado tenha a medida de 1cm de lado, porque vais aplicar uma escala de
redução!
O número total de quadrados da quadrícula tem que ser igual ao número total dos
quadrados desenhados na imagem
1,5 cm – medida feita na imagem
1 cm – medida para redução
1 2 3 4 5 6 7 8
2
3
4
5
6
7
Educação Visual

10. A ESCALA – TÉCNICA DA QUADRÍCULA
Fases para fazer a redução da imagem

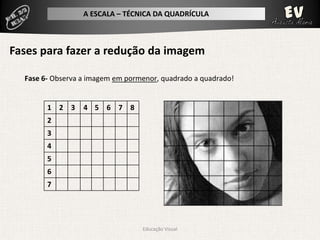

Fase 6- Observa a imagem em pormenor, quadrado a quadrado!
1 2 3 4 5 6 7 8
2
3
4
5
6
7
Educação Visual

11. A ESCALA – TÉCNICA DA QUADRÍCULA
Fases para fazer a redução da imagem

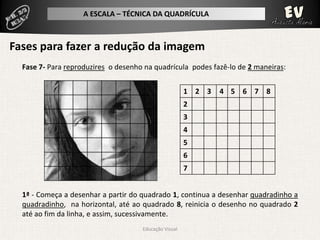

Fase 7- Para reproduzires o desenho na quadrícula podes fazê-lo de 2 maneiras:
1 2 3 4 5 6 7 8
2
3
4
5
6
7
1ª - Começa a desenhar a partir do quadrado 1, continua a desenhar quadradinho a
quadradinho, na horizontal, até ao quadrado 8, reinicia o desenho no quadrado 2
até ao fim da linha, e assim, sucessivamente.
Educação Visual

12. A ESCALA – TÉCNICA DA QUADRÍCULA
Fases para fazer a redução da imagem

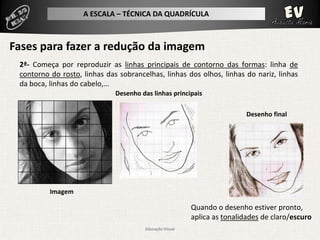

2ª- Começa por reproduzir as linhas principais de contorno das formas: linha de
contorno do rosto, linhas das sobrancelhas, linhas dos olhos, linhas do nariz, linhas
da boca, linhas do cabelo,…
Desenho das linhas principais
Desenho final
Imagem
Quando o desenho estiver pronto,
aplica as tonalidades de claro/escuro
Educação Visual

13. A ESCALA – TÉCNICA DA QUADRÍCULA

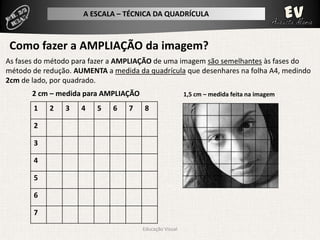

Como fazer a AMPLIAÇÃO da imagem?
As fases do método para fazer a AMPLIAÇÃO de uma imagem são semelhantes às fases do
método de redução. AUMENTA a medida da quadrícula que desenhares na folha A4, medindo
2cm de lado, por quadrado.
2 cm – medida para AMPLIAÇÃO 1,5 cm – medida feita na imagem
1 2 3 4 5 6 7 8
2
3
4
5
6
7
Educação Visual

14. A ESCALA – TÉCNICA DA QUADRÍCULA

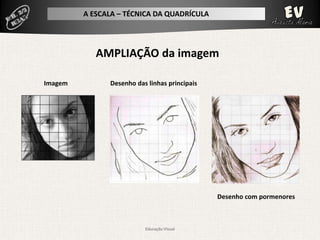

AMPLIAÇÃO da imagem
Imagem Desenho das linhas principais
Desenho com pormenores
Educação Visual

15. A ESCALA – TÉCNICA DA QUADRÍCULA

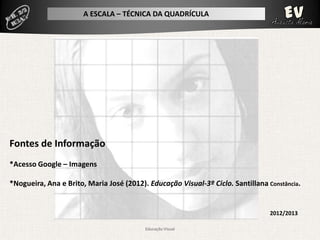

Fontes de Informação
*Acesso Google – Imagens
*Nogueira, Ana e Brito, Maria José (2012). Educação Visual-3º Ciclo. Santillana Constância.
