O documento discute elementos estruturais essenciais na arquitetura, como cabos, arcos, treliças, vigas e pilares, ilustrando sua aplicação em edificações, como o Mag Shopping e a biblioteca da UFPB. Destaca a importância da estrutura como suporte para as construções, enfatizando fatores como compressão e tração. O trabalho é um aprendizado prático sobre as estruturas que nos cercam, utilizando referencial teórico para compreensão.

1. CURSO DE ARQUITETURA E
URBANISMO
DISCIPLINA DE ESTRTUTURA – 2015.1
PROFESSOR: GIUSEPE BRANQUINHO
EQUIPE:
ALINE RAMALHO FERREIRA DA SILVA,1420000808
INGRID LORRANA FERREIRA SOBREIRA, 1420004532

2. INTRODUÇÃO

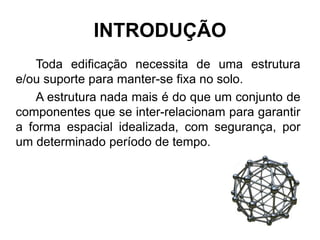

Toda edificação necessita de uma estrutura
e/ou suporte para manter-se fixa no solo.
A estrutura nada mais é do que um conjunto de
componentes que se inter-relacionam para garantir
a forma espacial idealizada, com segurança, por
um determinado período de tempo.

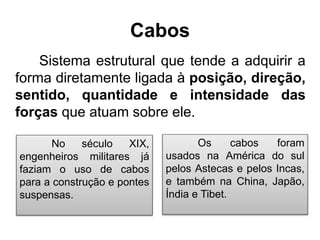

3. Cabos
Sistema estrutural que tende a adquirir a
forma diretamente ligada à posição, direção,
sentido, quantidade e intensidade das
forças que atuam sobre ele.
Os cabos foram
usados na América do sul
pelos Astecas e pelos Incas,
e também na China, Japão,
Índia e Tibet.
No século XIX,
engenheiros militares já
faziam o uso de cabos
para a construção e pontes
suspensas.

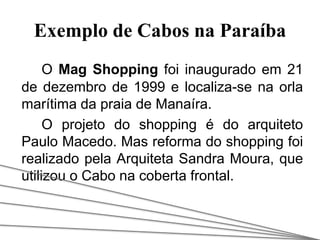

4. Exemplo de Cabos na Paraíba
O Mag Shopping foi inaugurado em 21
de dezembro de 1999 e localiza-se na orla
marítima da praia de Manaíra.
O projeto do shopping é do arquiteto
Paulo Macedo. Mas reforma do shopping foi
realizado pela Arquiteta Sandra Moura, que
utilizou o Cabo na coberta frontal.

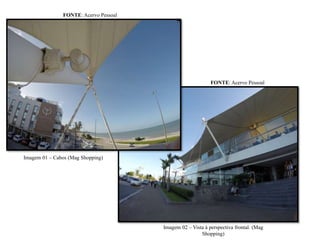

5. Imagem 01 – Cabos (Mag Shopping)
FONTE: Acervo Pessoal
FONTE: Acervo Pessoal
Imagem 02 – Vista à perspectiva frontal. (Mag
Shopping)

6. FONTE: Acervo Pessoal

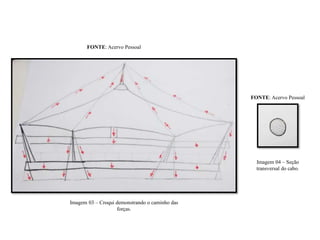

Imagem 03 – Croqui demonstrando o caminho das
forças.
Imagem 04 – Seção
transversal do cabo.
FONTE: Acervo Pessoal

7. Arcos

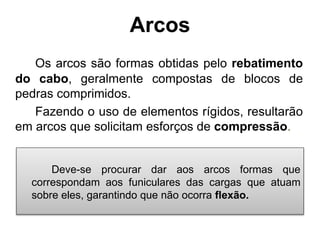

Os arcos são formas obtidas pelo rebatimento
do cabo, geralmente compostas de blocos de
pedras comprimidos.
Fazendo o uso de elementos rígidos, resultarão
em arcos que solicitam esforços de compressão.
Deve-se procurar dar aos arcos formas que
correspondam aos funiculares das cargas que atuam
sobre eles, garantindo que não ocorra flexão.

8. Exemplos
Tomando a mesma edificação do
exemplo anterior, podemos ainda identificar o
arco utilizado como o suporte para o teto
metálico.
A estrutura foi projetada pelo arquiteto
Paulo Macedo.

9. FONTE: Acervo Pessoal

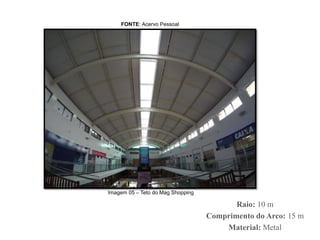

Imagem 05 – Teto do Mag Shopping
Raio: 10 m
Comprimento do Arco: 15 m
Material: Metal

10. FONTE: Acervo Pessoal
Imagem 07 – Seção transversal do
arco.
FONTE: Acervo Pessoal

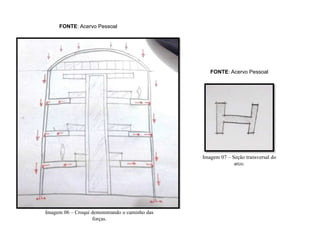

Imagem 06 – Croqui demonstrando o caminho das
forças.

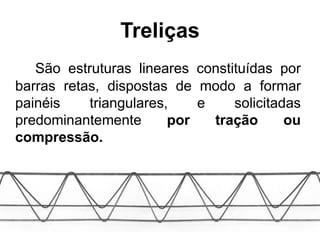

11. Treliças
São estruturas lineares constituídas por
barras retas, dispostas de modo a formar
painéis triangulares, e solicitadas
predominantemente por tração ou
compressão.

12. FONTE: Acervo Pessoal

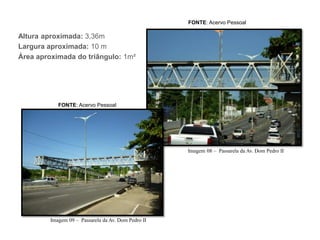

Imagem 09 – Passarela da Av. Dom Pedro II
Imagem 08 – Passarela da Av. Dom Pedro II
FONTE: Acervo Pessoal
Altura aproximada: 3,36m
Largura aproximada: 10 m
Área aproximada do triângulo: 1m²

13. FONTE: Acervo Pessoal

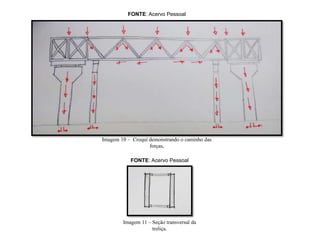

Imagem 10 – Croqui demonstrando o caminho das
forças,
FONTE: Acervo Pessoal
Imagem 11 – Seção transversal da
treliça.

14. Vigas de Alma Cheia e Pilares

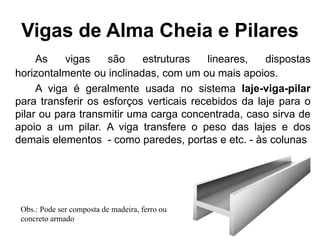

As vigas são estruturas lineares, dispostas
horizontalmente ou inclinadas, com um ou mais apoios.
A viga é geralmente usada no sistema laje-viga-pilar
para transferir os esforços verticais recebidos da laje para o
pilar ou para transmitir uma carga concentrada, caso sirva de
apoio a um pilar. A viga transfere o peso das lajes e dos
demais elementos - como paredes, portas e etc. - às colunas
Obs.: Pode ser composta de madeira, ferro ou
concreto armado

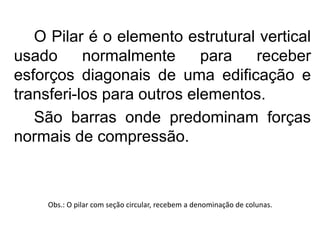

15. O Pilar é o elemento estrutural vertical
usado normalmente para receber
esforços diagonais de uma edificação e
transferi-los para outros elementos.
São barras onde predominam forças
normais de compressão.
Obs.: O pilar com seção circular, recebem a denominação de colunas.

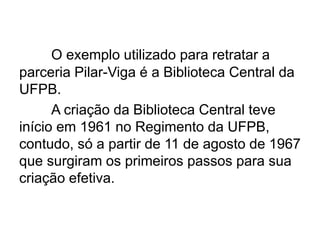

16. O exemplo utilizado para retratar a
parceria Pilar-Viga é a Biblioteca Central da
UFPB.
A criação da Biblioteca Central teve
início em 1961 no Regimento da UFPB,
contudo, só a partir de 11 de agosto de 1967
que surgiram os primeiros passos para sua
criação efetiva.

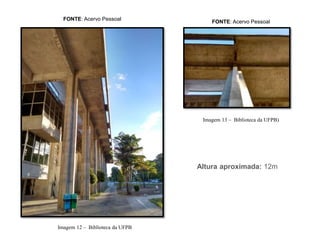

17. Imagem 12 – Biblioteca da UFPB
Imagem 13 – Biblioteca da UFPB)
FONTE: Acervo Pessoal
FONTE: Acervo Pessoal
Altura aproximada: 12m

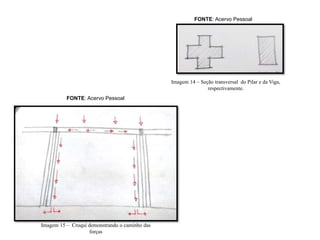

18. Imagem 15 – Croqui demonstrando o caminho das
forças
Imagem 14 – Seção transversal do Pilar e da Viga,
respectivamente.
FONTE: Acervo Pessoal
FONTE: Acervo Pessoal

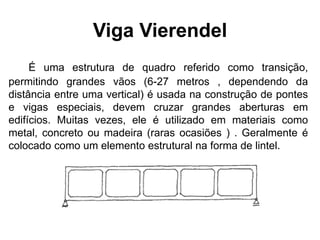

19. Viga Vierendel
É uma estrutura de quadro referido como transição,
permitindo grandes vãos (6-27 metros , dependendo da
distância entre uma vertical) é usada na construção de pontes
e vigas especiais, devem cruzar grandes aberturas em
edifícios. Muitas vezes, ele é utilizado em materiais como
metal, concreto ou madeira (raras ocasiões ) . Geralmente é
colocado como um elemento estrutural na forma de lintel.

20. FONTE: Acervo Pessoal

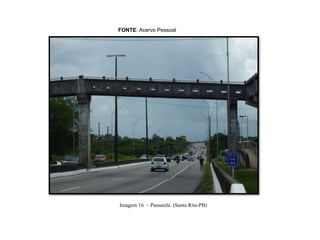

Imagem 16 – Passarela (Santa Rita-PB)

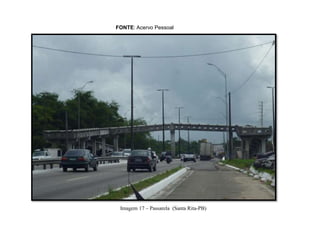

21. Imagem 17 – Passarela (Santa Rita-PB)
FONTE: Acervo Pessoal

22. FONTE: Acervo Pessoal

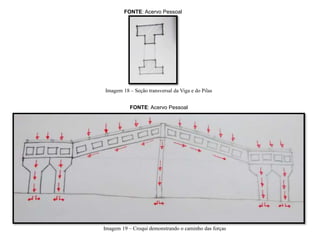

Imagem 19 – Croqui demonstrando o caminho das forças
Imagem 18 – Seção transversal da Viga e do Pilas
FONTE: Acervo Pessoal

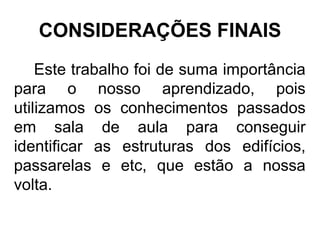

23. CONSIDERAÇÕES FINAIS
Este trabalho foi de suma importância
para o nosso aprendizado, pois
utilizamos os conhecimentos passados
em sala de aula para conseguir
identificar as estruturas dos edifícios,
passarelas e etc, que estão a nossa
volta.

24. REFERÊNCIAS

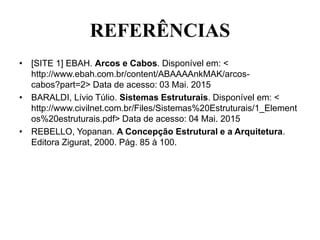

• [SITE 1] EBAH. Arcos e Cabos. Disponível em: <
