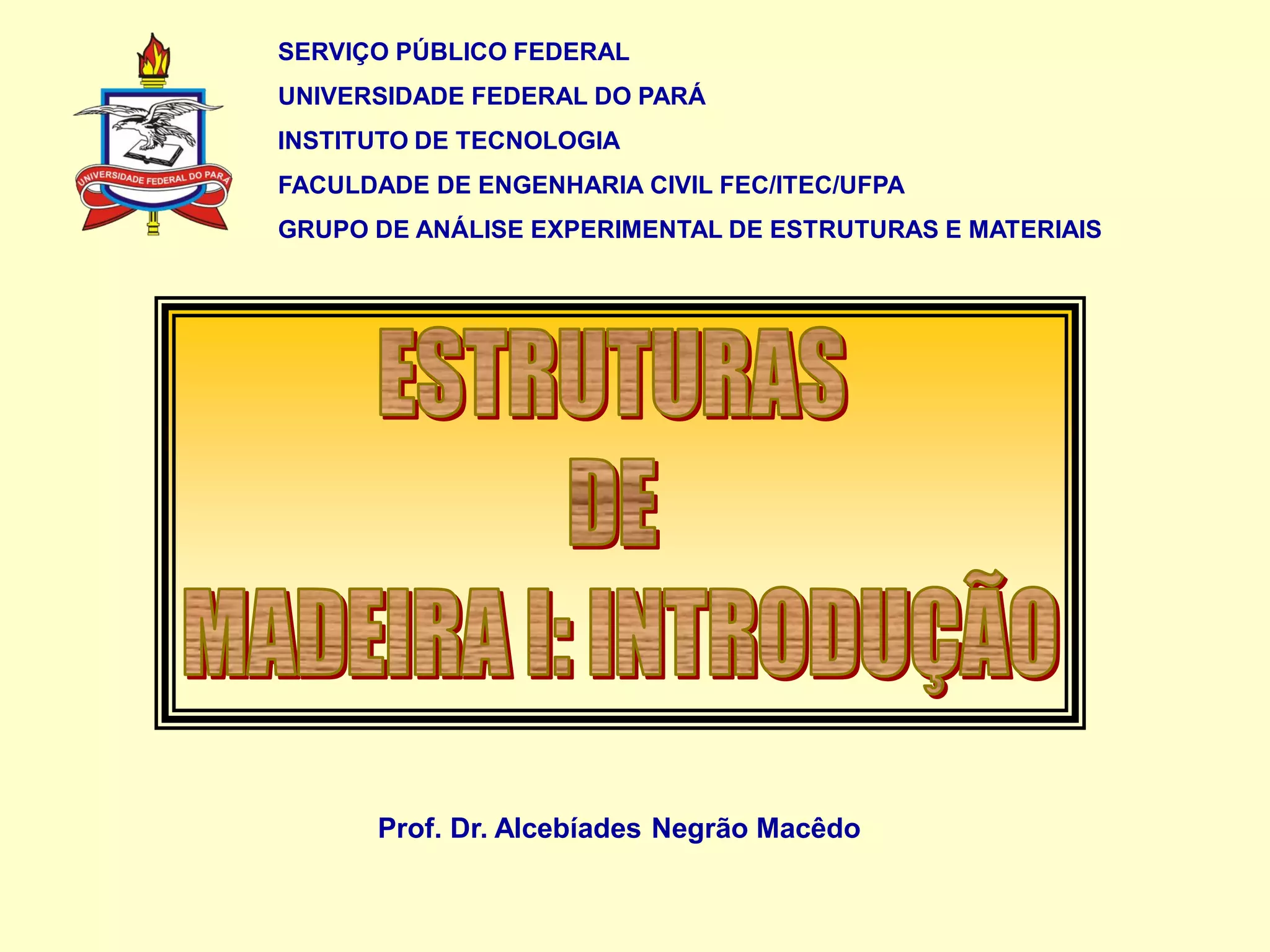

1. Prof. Dr. Alcebíades Negrão Macêdo
SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA
FACULDADE DE ENGENHARIA CIVIL FEC/ITEC/UFPA
GRUPO DE ANÁLISE EXPERIMENTAL DE ESTRUTURAS E MATERIAIS

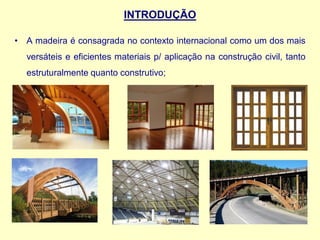

2. INTRODUÇÃO
• A madeira é consagrada no contexto internacional como um dos mais
versáteis e eficientes materiais p/ aplicação na construção civil, tanto
estruturalmente quanto construtivo;

3. INTRODUÇÃO
• Necessitando p/ isto de técnicas adequadas p/ sua aplicação;
• Apesar das dificuldades existentes no Brasil quanto ao emprego da
madeira na construção civil, sua utilização vem se difundindo;
• Justificando através dos tempos por uma série de vantagens, seja
como material construtivo, seja como material estrutural.

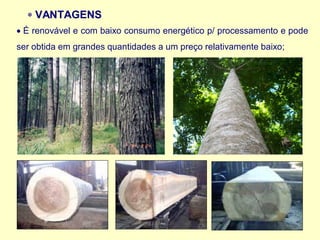

4.  VANTAGENS
• É renovável e com baixo consumo energético p/ processamento e pode
ser obtida em grandes quantidades a um preço relativamente baixo;

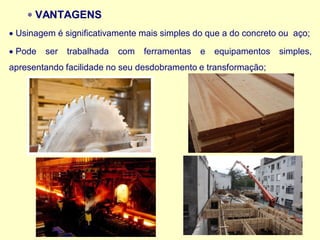

5.  VANTAGENS
• Usinagem é significativamente mais simples do que a do concreto ou aço;
• Pode ser trabalhada com ferramentas e equipamentos simples,
apresentando facilidade no seu desdobramento e transformação;

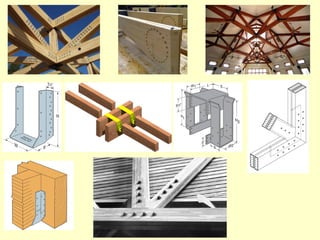

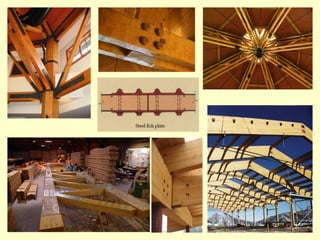

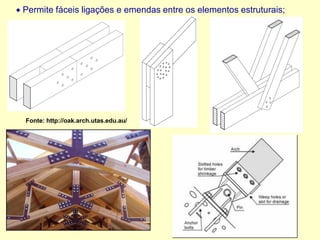

6. • Permite fáceis ligações e emendas entre os elementos estruturais;
Fonte: http://oak.arch.utas.edu.au/

9. • Pode representar solução natural p/ estruturas de grandes vãos, nas
quais a maior parte dos esforços decorrem do peso próprio;
Fonte: http://www.eng.auburn.edu//
• Relação peso/resistência é menor (pesa em média 1/3 do peso do
concreto e 1/8 do peso do aço);

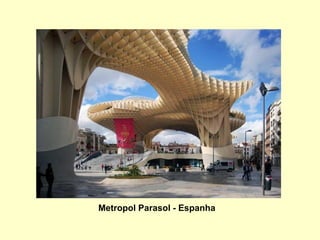

10. Metropol Parasol - Espanha

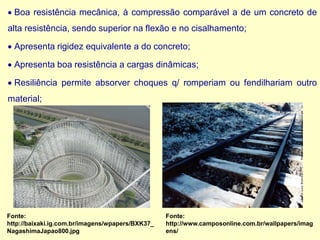

11. • Boa resistência mecânica, à compressão comparável a de um concreto de
alta resistência, sendo superior na flexão e no cisalhamento;
• Apresenta rigidez equivalente a do concreto;
• Apresenta boa resistência a cargas dinâmicas;
• Resiliência permite absorver choques q/ romperiam ou fendilhariam outro
material;
Fonte:
http://baixaki.ig.com.br/imagens/wpapers/BXK37_
Fonte:
http://www.camposonline.com.br/wallpapers/imag
ens/

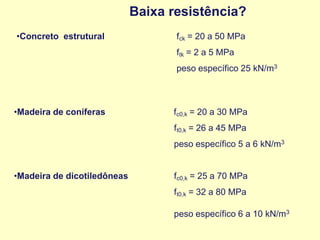

12. Baixa resistência?
•Concreto estrutural fck = 20 a 50 MPa
ftk = 2 a 5 MPa
peso específico 25 kN/m3
•Madeira de coníferas fc0,k = 20 a 30 MPa
ft0,k = 26 a 45 MPa
peso específico 5 a 6 kN/m3
•Madeira de dicotiledôneas fc0,k = 25 a 70 MPa
ft0,k = 32 a 80 MPa
peso específico 6 a 10 kN/m3

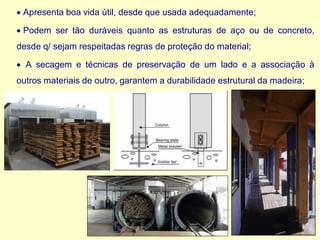

13. • Apresenta boa vida útil, desde que usada adequadamente;
• Podem ser tão duráveis quanto as estruturas de aço ou de concreto,
desde q/ sejam respeitadas regras de proteção do material;
• A secagem e técnicas de preservação de um lado e a associação à
outros materiais de outro, garantem a durabilidade estrutural da madeira;

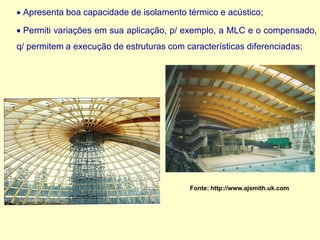

14. • Apresenta boa capacidade de isolamento térmico e acústico;
• Permiti variações em sua aplicação, p/ exemplo, a MLC e o compensado,
q/ permitem a execução de estruturas com características diferenciadas;
Fonte: http://www.ajsmith.uk.com

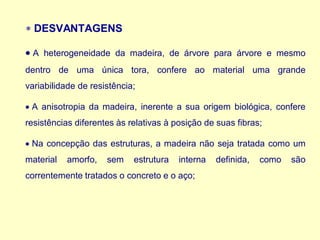

15.  DESVANTAGENS
• A heterogeneidade da madeira, de árvore para árvore e mesmo
dentro de uma única tora, confere ao material uma grande
variabilidade de resistência;
• A anisotropia da madeira, inerente a sua origem biológica, confere
resistências diferentes às relativas à posição de suas fibras;
• Na concepção das estruturas, a madeira não seja tratada como um
material amorfo, sem estrutura interna definida, como são
correntemente tratados o concreto e o aço;

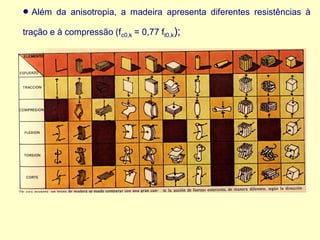

16. • Além da anisotropia, a madeira apresenta diferentes resistências à
tração e à compressão (fc0,k = 0,77 ft0,k);

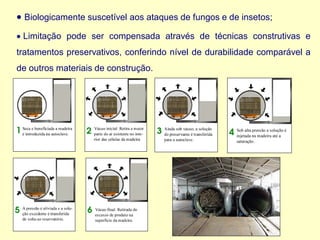

17. • Biologicamente suscetível aos ataques de fungos e de insetos;
• Limitação pode ser compensada através de técnicas construtivas e
tratamentos preservativos, conferindo nível de durabilidade comparável a
de outros materiais de construção.

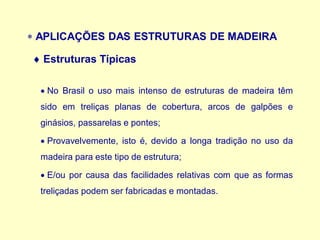

18.  APLICAÇÕES DAS ESTRUTURAS DE MADEIRA
• No Brasil o uso mais intenso de estruturas de madeira têm
sido em treliças planas de cobertura, arcos de galpões e
ginásios, passarelas e pontes;
• Provavelvemente, isto é, devido a longa tradição no uso da
madeira para este tipo de estrutura;
• E/ou por causa das facilidades relativas com que as formas
treliçadas podem ser fabricadas e montadas.
 Estruturas Típicas

19. 1 - Tesoura simples 2 - Treliça ou tesoura Howe
3 - Treliça Fink 4 – Treliça Belga
5 – Treliças Pratt
6 – Treliça Bowstring 7 – Treliça de Banzos Paralelos

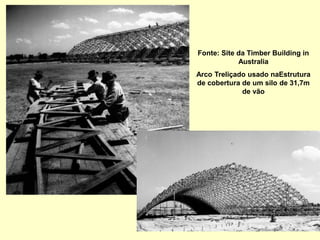

20. Fonte: Site da Timber Building in
Australia
Arco Treliçado usado naEstrutura
de cobertura de um silo de 31,7m
de vão

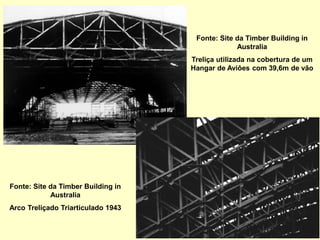

21. Fonte: Site da Timber Building in
Australia
Treliça utilizada na cobertura de um
Hangar de Aviôes com 39,6m de vão
Fonte: Site da Timber Building in
Australia
Arco Treliçado Triarticulado 1943

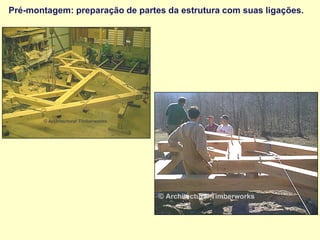

22. Pré-montagem: preparação de partes da estrutura com suas ligações.

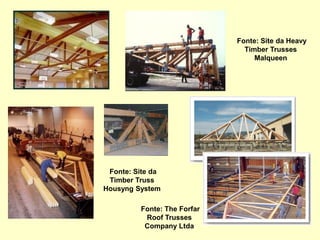

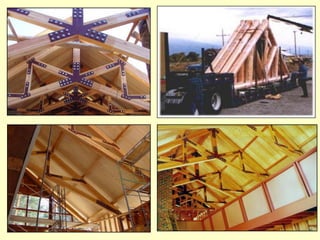

23. Fonte: Site da Heavy
Timber Trusses
Malqueen
Fonte: Site da
Timber Truss
Housyng System
Fonte: The Forfar
Roof Trusses
Company Ltda

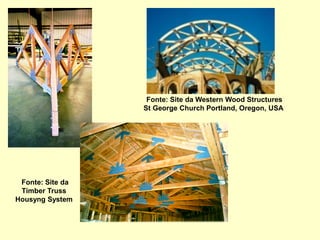

24. Fonte: Site da
Timber Truss
Housyng System
Fonte: Site da Western Wood Structures
St George Church Portland, Oregon, USA

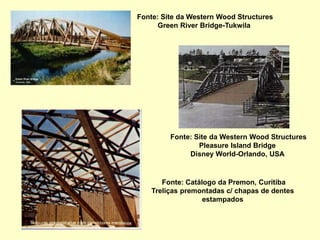

26. Fonte: Site da Western Wood Structures
Green River Bridge-Tukwila
Fonte: Site da Western Wood Structures
Pleasure Island Bridge
Disney World-Orlando, USA
Fonte: Catálogo da Premon, Curitiba
Treliças premontadas c/ chapas de dentes
estampados

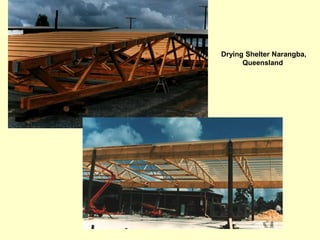

27. Drying Shelter Narangba,
Queensland

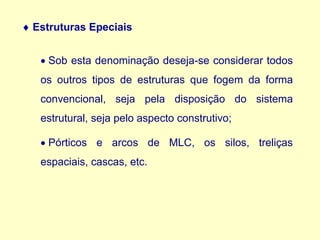

28.  Estruturas Epeciais
• Sob esta denominação deseja-se considerar todos
os outros tipos de estruturas que fogem da forma
convencional, seja pela disposição do sistema
estrutural, seja pelo aspecto construtivo;
• Pórticos e arcos de MLC, os silos, treliças
espaciais, cascas, etc.

29. * MADEIRA SERRADA
Fonte:
http://www.mobarch.com/Report2.html
Fonte:
http://www.arch.mcgill.ca/prof/sijpkes/D+C-
winter-2005/pavillions_wood/Page.html

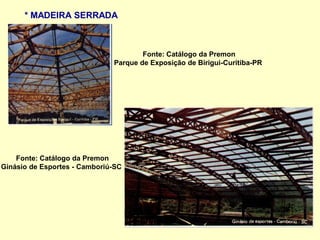

30. * MADEIRA SERRADA
Fonte: Catálogo da Premon
Parque de Exposição de Birigui-Curitiba-PR
Fonte: Catálogo da Premon
Ginásio de Esportes - Camboriú-SC

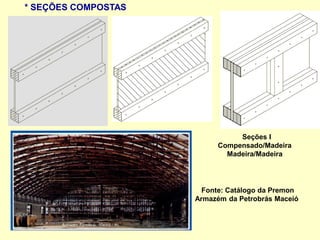

31. * SEÇÕES COMPOSTAS
Seções I
Compensado/Madeira
Madeira/Madeira
Fonte: Catálogo da Premon
Armazém da Petrobrás Maceió

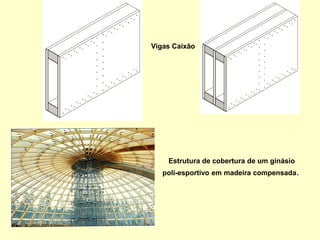

32. Estrutura de cobertura de um ginásio
poli-esportivo em madeira compensada.
Vigas Caixão

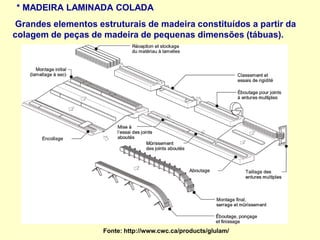

33. * MADEIRA LAMINADA COLADA
Grandes elementos estruturais de madeira constituídos a partir da
colagem de peças de madeira de pequenas dimensões (tábuas).
Fonte: http://www.cwc.ca/products/glulam/

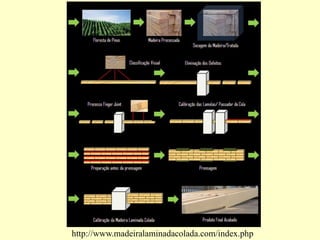

34. http://www.madeiralaminadacolada.com/index.php

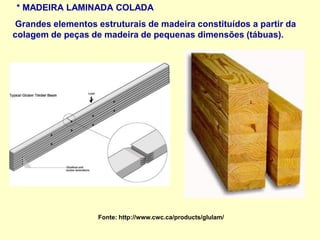

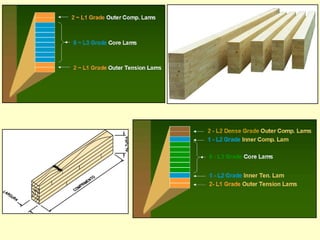

35. * MADEIRA LAMINADA COLADA
Grandes elementos estruturais de madeira constituídos a partir da
colagem de peças de madeira de pequenas dimensões (tábuas).
Fonte: http://www.cwc.ca/products/glulam/

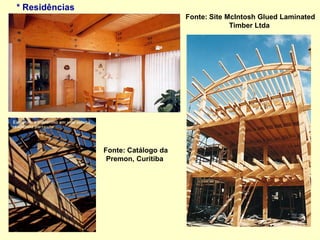

37. * Residências
Fonte: Site McIntosh Glued Laminated
Timber Ltda
Fonte: Catálogo da
Premon, Curitiba

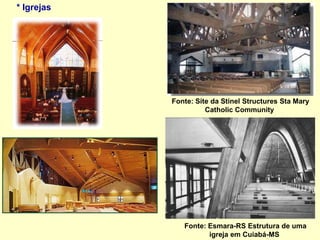

38. * Igrejas
Fonte: Site da Stinel Structures Sta Mary
Catholic Community
Fonte: Esmara-RS Estrutura de uma
igreja em Cuiabá-MS

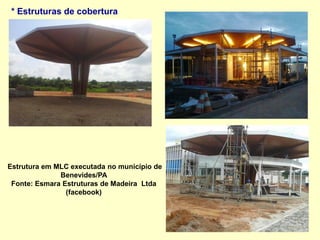

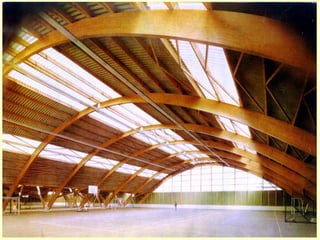

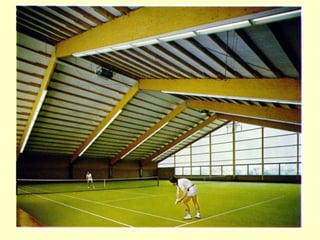

39. * Estruturas de cobertura
Estrutura em MLC executada no município de
Benevides/PA
Fonte: Esmara Estruturas de Madeira Ltda
(facebook)

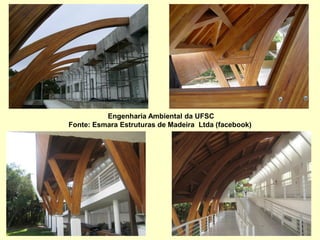

40. Engenharia Ambiental da UFSC
Fonte: Esmara Estruturas de Madeira Ltda (facebook)

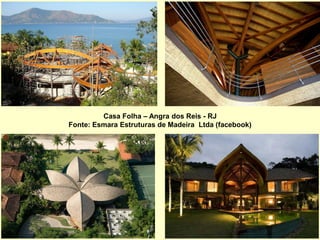

41. Casa Folha – Angra dos Reis - RJ
Fonte: Esmara Estruturas de Madeira Ltda (facebook)

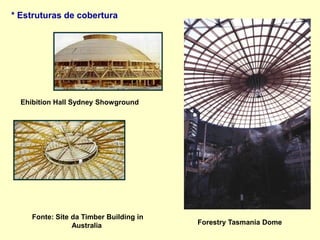

42. * Estruturas de cobertura
Ehibition Hall Sydney Showground
Forestry Tasmania Dome
Fonte: Site da Timber Building in
Australia

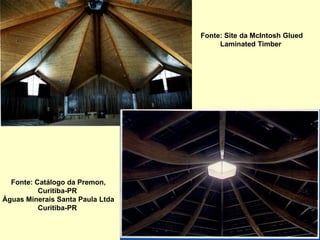

43. Fonte: Site da McIntosh Glued
Laminated Timber
Fonte: Catálogo da Premon,
Curitiba-PR
Águas Minerais Santa Paula Ltda
Curitiba-PR

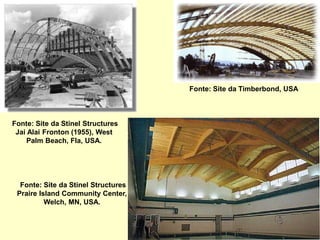

44. Fonte: Site da Stinel Structures
Jai Alai Fronton (1955), West
Palm Beach, Fla, USA.
Fonte: Site da Stinel Structures
Praire Island Community Center,
Welch, MN, USA.
Fonte: Site da Timberbond, USA

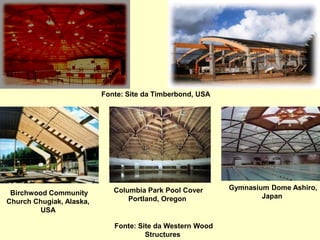

45. Fonte: Site da Timberbond, USA
Fonte: Site da Western Wood
Structures
Birchwood Community
Church Chugiak, Alaska,
USA
Columbia Park Pool Cover
Portland, Oregon
Gymnasium Dome Ashiro,
Japan

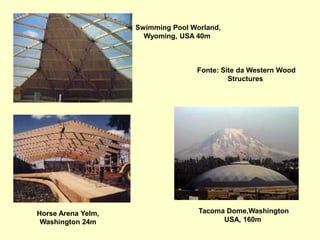

46. Tacoma Dome,Washington
USA, 160m
Horse Arena Yelm,
Washington 24m
Swimming Pool Worland,
Wyoming, USA 40m
Fonte: Site da Western Wood
Structures

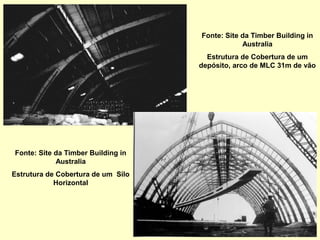

47. Fonte: Site da Timber Building in
Australia
Estrutura de Cobertura de um
depósito, arco de MLC 31m de vão
Fonte: Site da Timber Building in
Australia
Estrutura de Cobertura de um Silo
Horizontal

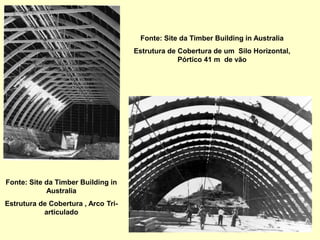

48. Fonte: Site da Timber Building in Australia
Estrutura de Cobertura de um Silo Horizontal,
Pórtico 41 m de vão
Fonte: Site da Timber Building in
Australia
Estrutura de Cobertura , Arco Tri-
articulado

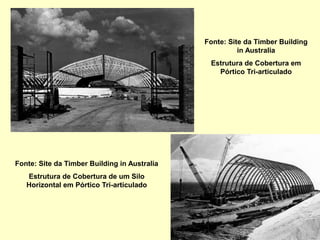

49. Fonte: Site da Timber Building
in Australia
Estrutura de Cobertura em
Pórtico Tri-articulado
Fonte: Site da Timber Building in Australia
Estrutura de Cobertura de um Silo
Horizontal em Pórtico Tri-articulado

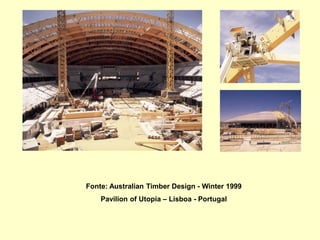

50. Fonte: Australian Timber Design - Winter 1999
Pavilion of Utopia – Lisboa - Portugal

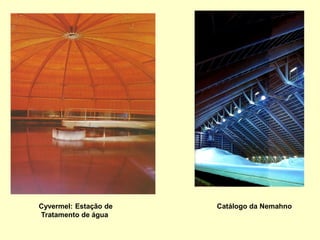

51. Cyvermel: Estação de
Tratamento de água
Catálogo da Nemahno

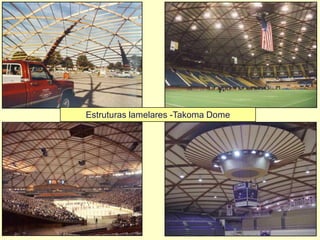

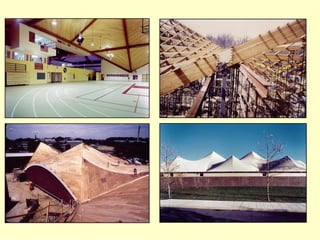

56. Estruturas lamelares -Takoma Dome

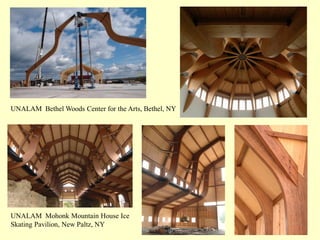

57. UNALAM Bethel Woods Center for the Arts, Bethel, NY
UNALAM Mohonk Mountain House Ice
Skating Pavilion, New Paltz, NY

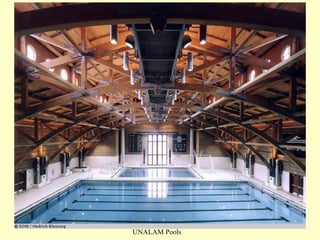

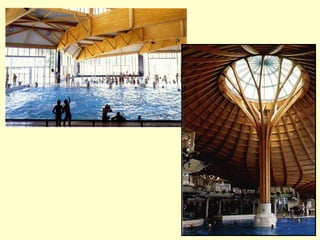

58. UNALAM Pools

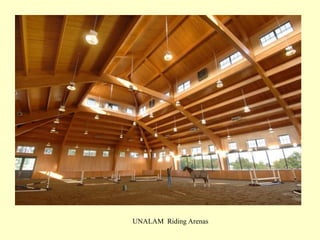

59. UNALAM Riding Arenas

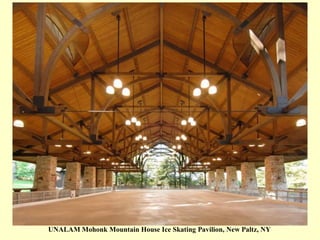

60. UNALAM Mohonk Mountain House Ice Skating Pavilion, New Paltz, NY

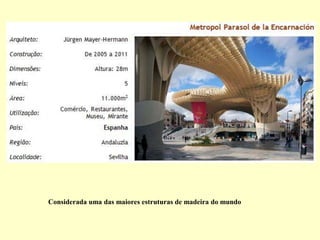

62. Considerada uma das maiores estruturas de madeira do mundo

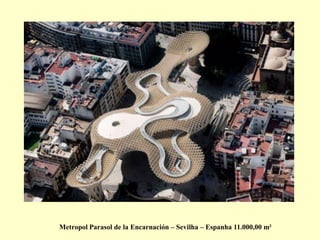

63. Metropol Parasol de la Encarnación – Sevilha – Espanha 11.000,00 m²

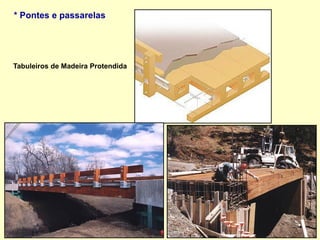

64. * Pontes e passarelas
Tabuleiros de Madeira Protendida

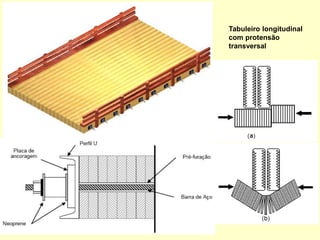

65. Tabuleiro longitudinal
com protensão
transversal

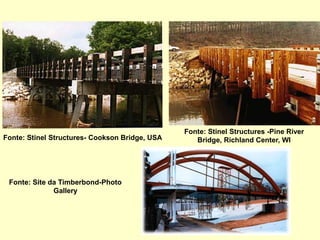

66. Fonte: Stinel Structures- Cookson Bridge, USA
Fonte: Stinel Structures -Pine River
Bridge, Richland Center, WI
Fonte: Site da Timberbond-Photo
Gallery

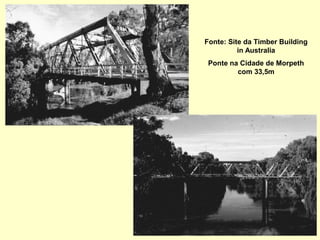

67. Fonte: Site da Timber Building
in Australia
Ponte na Cidade de Morpeth
com 33,5m

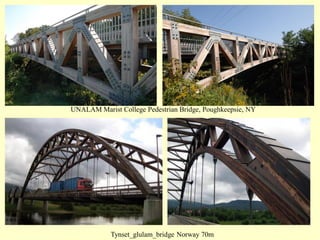

68. UNALAM Marist College Pedestrian Bridge, Poughkeepsie, NY
Tynset_glulam_bridge Norway 70m

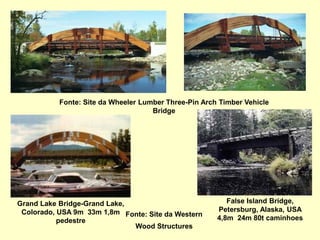

69. Fonte: Site da Wheeler Lumber Three-Pin Arch Timber Vehicle
Bridge
Fonte: Site da Western
Wood Structures
Grand Lake Bridge-Grand Lake,
Colorado, USA 9m 33m 1,8m
pedestre
False Island Bridge,
Petersburg, Alaska, USA
4,8m 24m 80t caminhoes

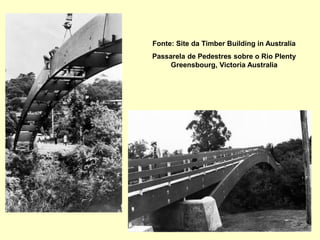

70. Fonte: Site da Timber Building in Australia
Passarela de Pedestres sobre o Rio Plenty
Greensbourg, Victoria Australia

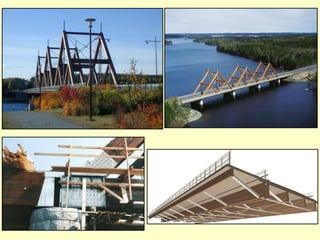

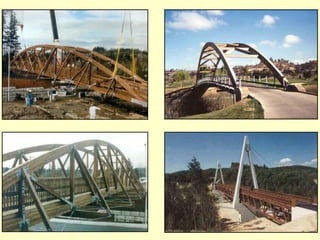

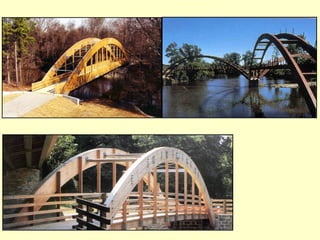

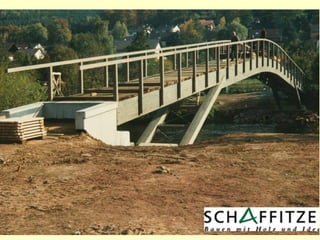

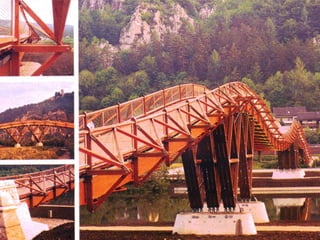

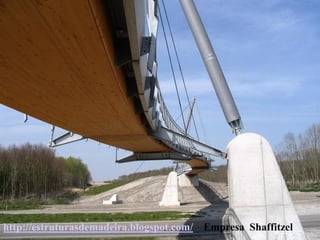

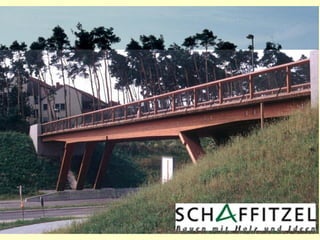

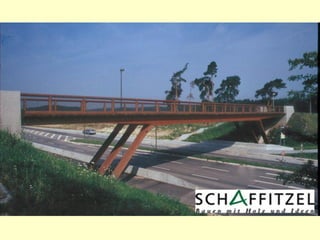

75. http://estruturasdemadeira.blogspot.com/ Empresa Shaffitzel

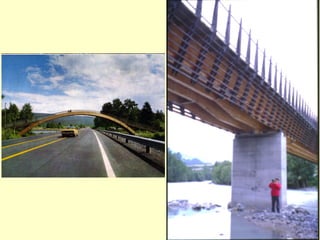

80. Tynset Bridge crossing the upper part of the river Glomma in Hedmark
(2001)

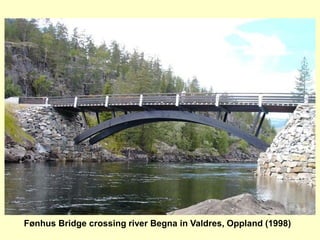

81. Fønhus Bridge crossing river Begna in Valdres, Oppland (1998)

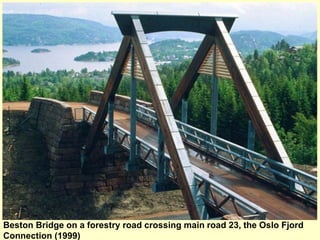

82. Beston Bridge on a forestry road crossing main road 23, the Oslo Fjord
Connection (1999)

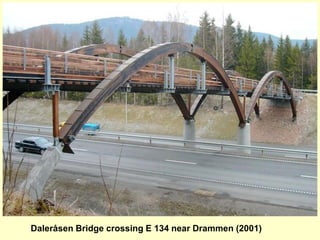

83. Daleråsen Bridge crossing E 134 near Drammen (2001)

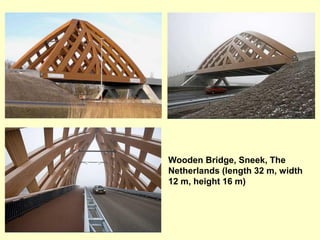

84. Wooden Bridge, Sneek, The
Netherlands (length 32 m, width
12 m, height 16 m)

85. Keystone Wye Bridges between Keystone and Rapid City, in the
Black Hills of South Dakota.

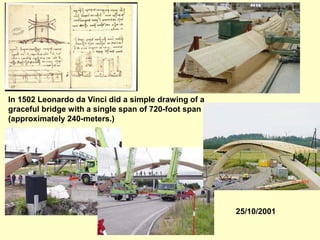

86. In 1502 Leonardo da Vinci did a simple drawing of a
graceful bridge with a single span of 720-foot span
(approximately 240-meters.)
25/10/2001

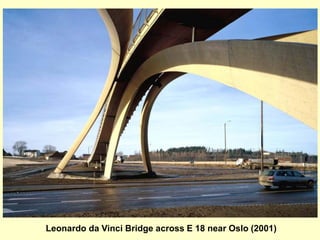

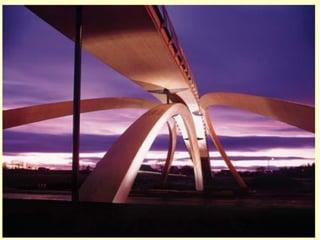

87. Leonardo da Vinci Bridge across E 18 near Oslo (2001)

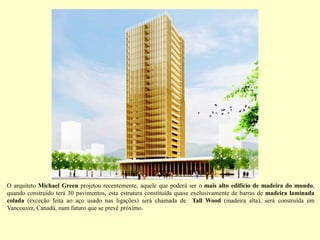

89. O arquiteto Michael Green projetou recentemente, aquele que poderá ser o mais alto edifício de madeira do mundo,
quando construído terá 30 pavimentos, esta estrutura constituída quase exclusivamente de barras de madeira laminada
colada (exceção feita ao aço usado nas ligações) será chamada de Tall Wood (madeira alta), será construída em
Vancouver, Canadá, num futuro que se prevê próximo.

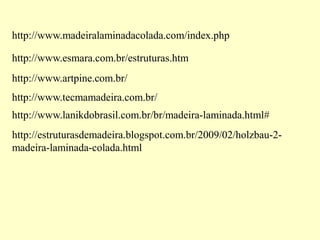

90. http://www.madeiralaminadacolada.com/index.php
http://www.esmara.com.br/estruturas.htm
http://www.artpine.com.br/
http://www.tecmamadeira.com.br/
http://www.lanikdobrasil.com.br/br/madeira-laminada.html#
http://estruturasdemadeira.blogspot.com.br/2009/02/holzbau-2-
madeira-laminada-colada.html
