1. EDUCAÇÃO TECNOLÓGICA
6º ANO
ESTRUTURAS
2013/14

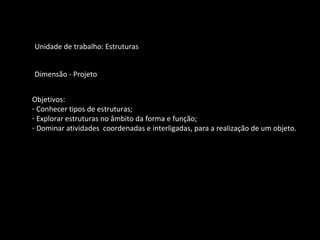

2. Unidade de trabalho: Estruturas
Dimensão - Projeto
Objetivos:
- Conhecer tipos de estruturas;
- Explorar estruturas no âmbito da forma e função;
- Dominar atividades coordenadas e interligadas, para a realização de um objeto.

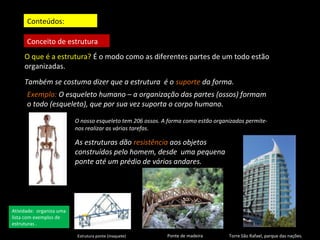

3. Conteúdos:
Conceito de estrutura
O que é a estrutura? É o modo como as diferentes partes de um todo estão
organizadas.
Também se costuma dizer que a estrutura é o suporte da forma.
Exemplo: O esqueleto humano – a organização das partes (ossos) formam
o todo (esqueleto), que por sua vez suporta o corpo humano.
O nosso esqueleto tem 206 ossos. A forma como estão organizados permite-nos
realizar as várias tarefas.
As estruturas dão resistência aos objetos
construídos pelo homem, desde uma pequena
ponte até um prédio de vários andares.
Torre São Rafael, Ponte de madeira parque das nações.
Atividade: organiza uma
lista com exemplos de
estruturas .
Estrutura ponte (maquete)

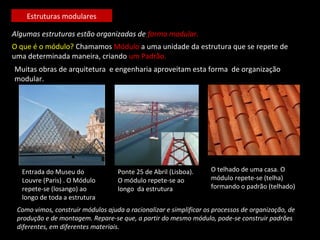

4. Estruturas modulares
Algumas estruturas estão organizadas de forma modular.
O que é o módulo? Chamamos Módulo a uma unidade da estrutura que se repete de
uma determinada maneira, criando um Padrão.
Muitas obras de arquitetura e engenharia aproveitam esta forma de organização
modular.
Entrada do Museu do
Louvre (Paris) . O Módulo
repete-se (losango) ao
longo de toda a estrutura
Ponte 25 de Abril (Lisboa).
O módulo repete-se ao
longo da estrutura
O telhado de uma casa. O
módulo repete-se (telha)
formando o padrão (telhado)
Como vimos, construir módulos ajuda a racionalizar e simplificar os processos de organização, de
produção e de montagem. Repare-se que, a partir do mesmo módulo, pode-se construir padrões
diferentes, em diferentes materiais.

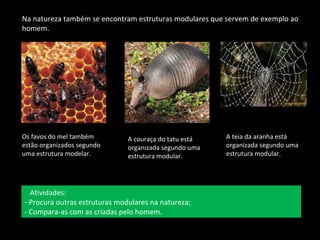

5. Na natureza também se encontram estruturas modulares que servem de exemplo ao
homem.
Os favos do mel também
estão organizados segundo
uma estrutura modelar.
A couraça do tatu está
organizada segundo uma
estrutura modular.
A teia da aranha está
organizada segundo uma
estrutura modular.
Atividades:
- Procura outras estruturas modulares na natureza;
- Compara-as com as criadas pelo homem.

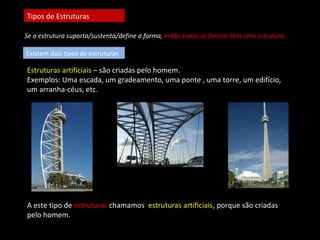

6. Tipos de Estruturas
Se a estrutura suporta/sustenta/define a forma, então todas as formas têm uma estrutura.
Existem dois tipos de estruturas
Estruturas artificiais – são criadas pelo homem.
Exemplos: Uma escada, um gradeamento, uma ponte , uma torre, um edifício,
um arranha-céus, etc.
A este tipo de estruturas chamamos estruturas artificiais, porque são criadas
pelo homem.

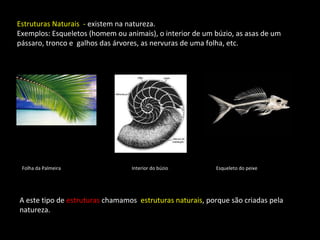

7. Estruturas Naturais - existem na natureza.
Exemplos: Esqueletos (homem ou animais), o interior de um búzio, as asas de um
pássaro, tronco e galhos das árvores, as nervuras de uma folha, etc.
Folha da Palmeira Interior do búzio Esqueleto do peixe
A este tipo de estruturas chamamos estruturas naturais, porque são criadas pela
natureza.

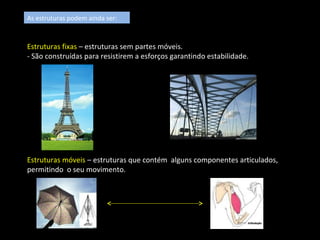

8. As estruturas podem ainda ser:
Estruturas fixas – estruturas sem partes móveis.
- São construídas para resistirem a esforços garantindo estabilidade.
Estruturas móveis – estruturas que contém alguns componentes articulados,
permitindo o seu movimento.

9. Elementos das estruturas
Tipos de elementos :
- O Trílito; A Armadura; A Treliça; Os Arcos e O Tirante
O tipo de elementos utilizados, a forma como estão ligados entre si e o material escolhido,
são opções que se devem ter em conta para quando se concebe uma estrutura.
O Trílito – é constituído por uma barra horizontal,
chamada viga, e duas barras verticais, chamadas
pilares. Os pilares sustentam as vigas.
A Armadura – é a estrutura utilizada na
construção de prédios e arranha-céus.
É constituída por vigas e pilares

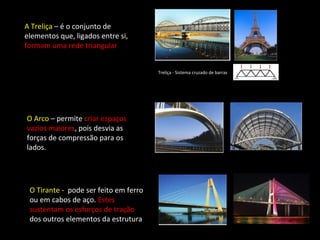

10. A Treliça – é o conjunto de
elementos que, ligados entre si,
formam uma rede triangular
Treliça - Sistema cruzado de barras
O Arco – permite criar espaços
vazios maiores, pois desvia as
forças de compressão para os
lados.
O Tirante - pode ser feito em ferro
ou em cabos de aço. Estes
sustentam os esforços de tração
dos outros elementos da estrutura

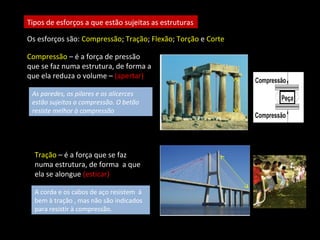

11. Tipos de esforços a que estão sujeitas as estruturas
Os esforços são: Compressão; Tração; Flexão; Torção e Corte
Compressão – é a força de pressão
que se faz numa estrutura, de forma a
que ela reduza o volume – (apertar)
As paredes, os pilares e os alicerces
estão sujeitos a compressão. O betão
resiste melhor à compressão
Tração – é a força que se faz
numa estrutura, de forma a que
ela se alongue (esticar)
A corda e os cabos de aço resistem à
bem à tração , mas não são indicados
para resistir à compressão.

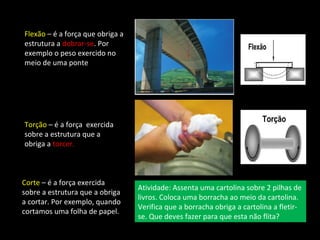

12. Flexão – é a força que obriga a
estrutura a dobrar-se. Por
exemplo o peso exercido no
meio de uma ponte
Torção – é a força exercida
sobre a estrutura que a
obriga a torcer.
Corte – é a força exercida
sobre a estrutura que a obriga
a cortar. Por exemplo, quando
cortamos uma folha de papel.
Atividade: Assenta uma cartolina sobre 2 pilhas de
livros. Coloca uma borracha ao meio da cartolina.
Verifica que a borracha obriga a cartolina a fletir-se.
Que deves fazer para que esta não flita?

13. FIM
Ano letivo 2013/2014
Prof: Agostinho Silva
