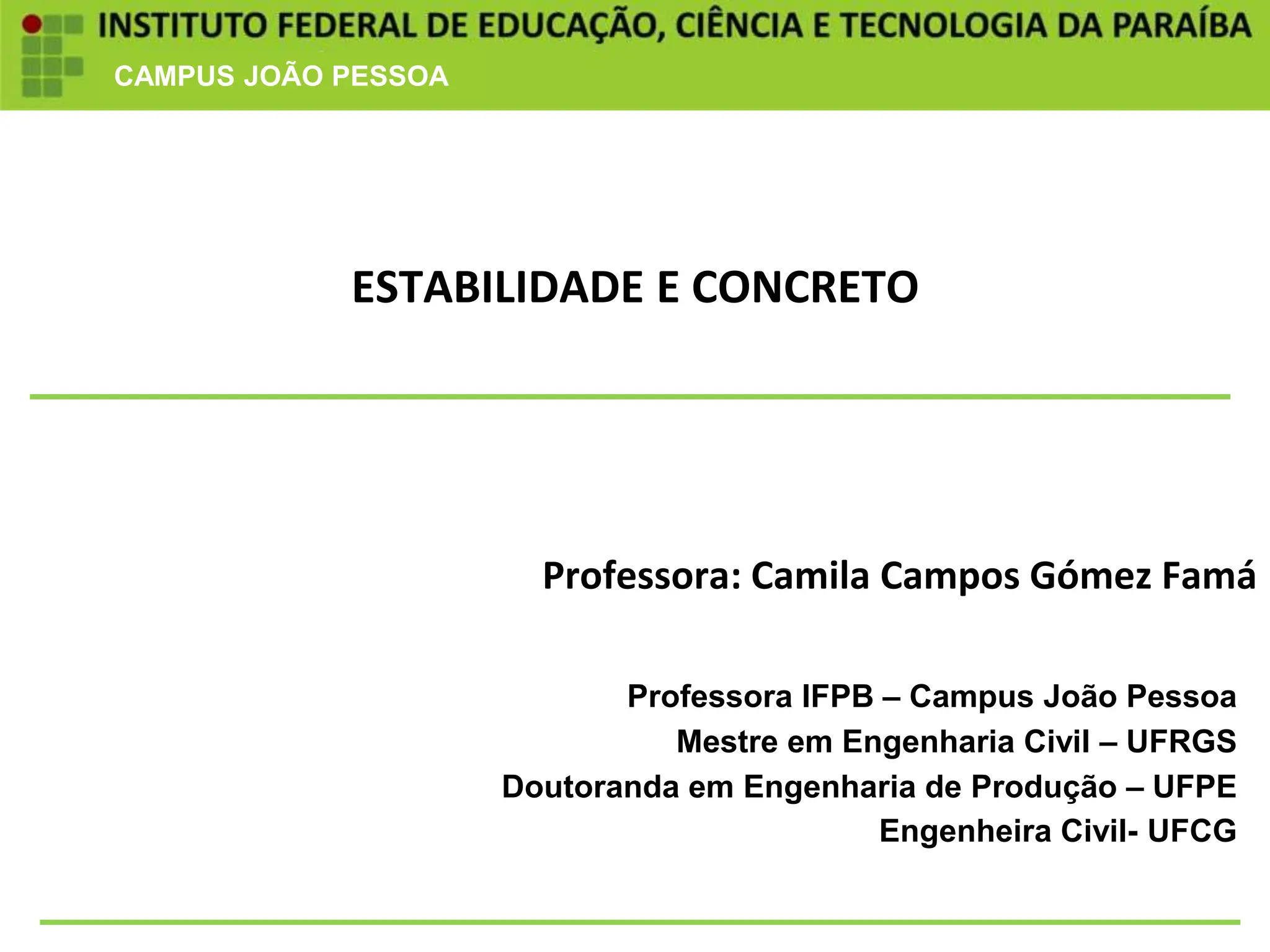

- 1. Professora: Camila CamposGómez Famá Professora IFPB – Campus João Pessoa Mestre em Engenharia Civil – UFRGS Doutoranda em Engenharia de Produção – UFPE Engenheira Civil- UFCG ESTABILIDADE E CONCRETO CAMPUS JOÃO PESSOA

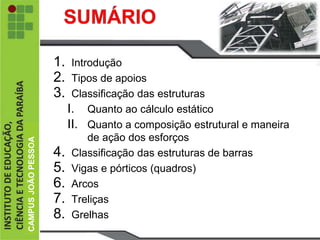

- 2. CAMPUS JOÃO PESSOA 1. Introdução 2. Tiposde apoios 3. Classificação das estruturas I. Quanto ao cálculo estático II. Quanto a composição estrutural e maneira de ação dos esforços 4. Classificação das estruturas de barras 5. Vigas e pórticos (quadros) 6. Arcos 7. Treliças 8. Grelhas CAMPUS JOÃO PESSOA

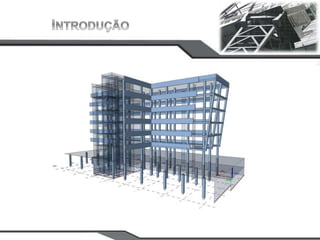

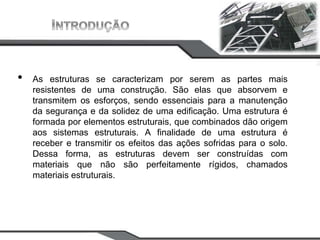

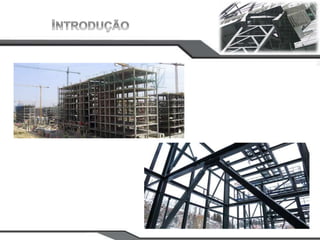

- 3. CAMPUS JOÃO PESSOA • As estruturasse caracterizam por serem as partes mais resistentes de uma construção. São elas que absorvem e transmitem os esforços, sendo essenciais para a manutenção da segurança e da solidez de uma edificação. Uma estrutura é formada por elementos estruturais, que combinados dão origem aos sistemas estruturais. A finalidade de uma estrutura é receber e transmitir os efeitos das ações sofridas para o solo. Dessa forma, as estruturas devem ser construídas com materiais que não são perfeitamente rígidos, chamados materiais estruturais.
- 4.
- 5.
- 6.
- 7.

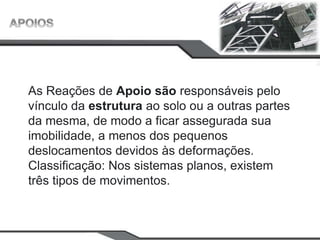

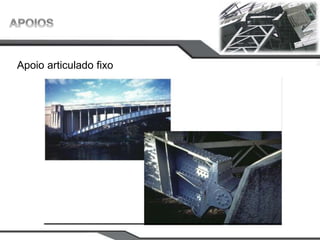

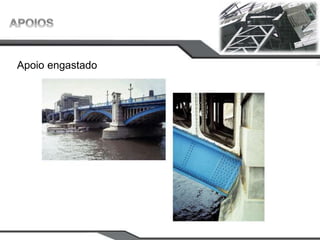

- 8. As Reações deApoio são responsáveis pelo vínculo da estrutura ao solo ou a outras partes da mesma, de modo a ficar assegurada sua imobilidade, a menos dos pequenos deslocamentos devidos às deformações. Classificação: Nos sistemas planos, existem três tipos de movimentos.

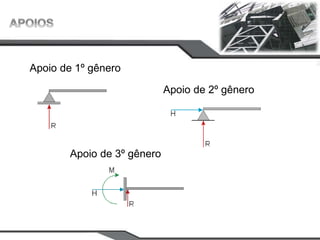

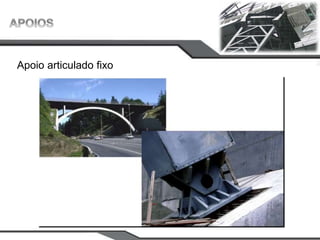

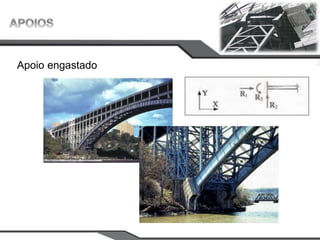

- 9. Apoio de 1ºgênero Apoio de 2º gênero Apoio de 3º gênero

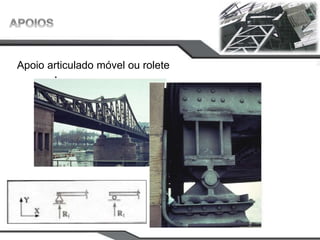

- 10. Apoio articulado móvelou rolete

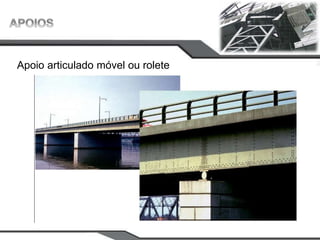

- 11. Apoio articulado móvelou rolete

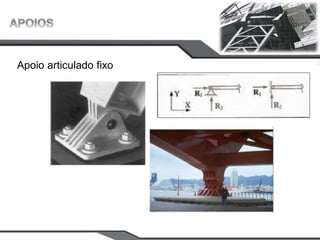

- 12.
- 13.
- 14.
- 15.
- 16.

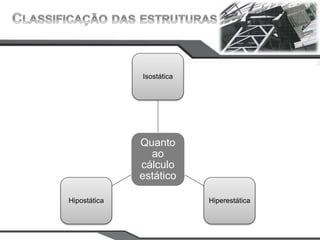

- 17.

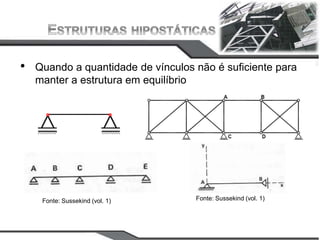

- 18. CAMPUS JOÃO PESSOA • Quando aquantidade de vínculos não é suficiente para manter a estrutura em equilíbrio Fonte: Sussekind (vol. 1) Fonte: Sussekind (vol. 1)
- 19. CAMPUS JOÃO PESSOA • Quando aquantidade de vínculos é superior a necessária para manter a estrutura em equilíbrio

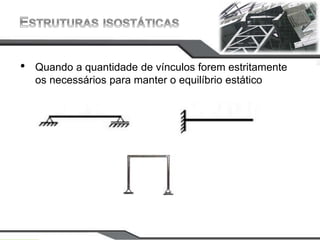

- 20. CAMPUS JOÃO PESSOA • Quando aquantidade de vínculos forem estritamente os necessários para manter o equilíbrio estático

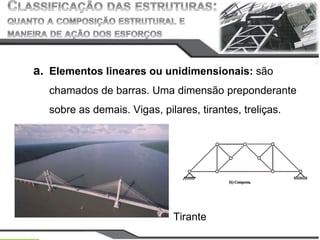

- 21. CAMPUS JOÃO PESSOA a. Elementos linearesou unidimensionais: são chamados de barras. Uma dimensão preponderante sobre as demais. Vigas, pilares, tirantes, treliças. Tirante

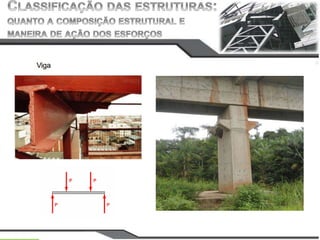

- 22.

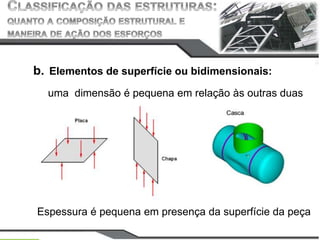

- 23. CAMPUS JOÃO PESSOA b. Elementos desuperfície ou bidimensionais: uma dimensão é pequena em relação às outras duas Espessura é pequena em presença da superfície da peça

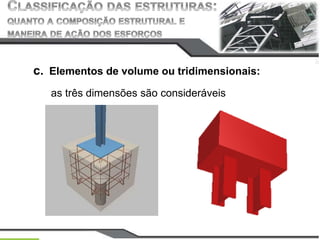

- 24. CAMPUS JOÃO PESSOA c. Elementos devolume ou tridimensionais: as três dimensões são consideráveis

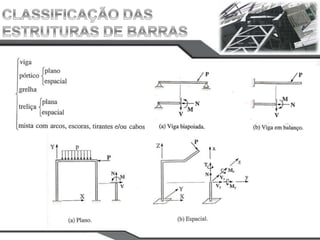

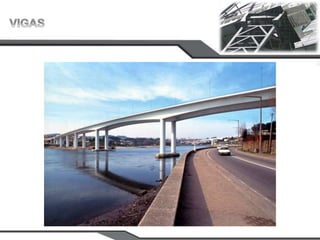

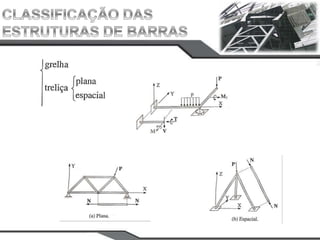

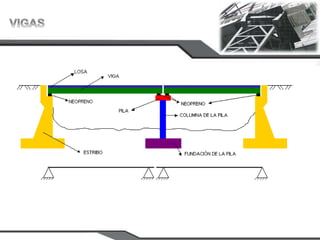

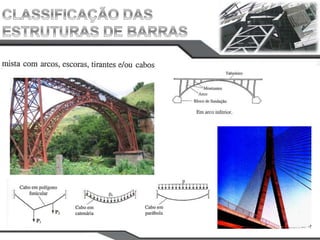

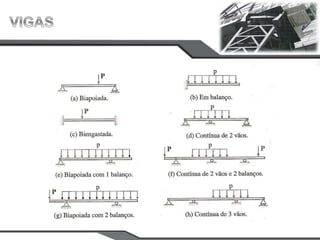

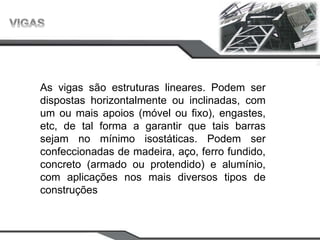

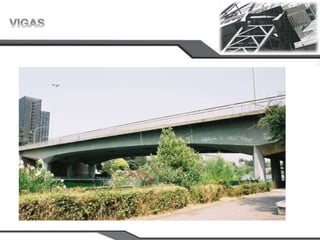

- 28. As vigas sãoestruturas lineares. Podem ser dispostas horizontalmente ou inclinadas, com um ou mais apoios (móvel ou fixo), engastes, etc, de tal forma a garantir que tais barras sejam no mínimo isostáticas. Podem ser confeccionadas de madeira, aço, ferro fundido, concreto (armado ou protendido) e alumínio, com aplicações nos mais diversos tipos de construções

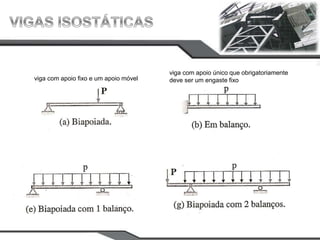

- 35. viga com apoioúnico que obrigatoriamente deve ser um engaste fixo viga com apoio fixo e um apoio móvel

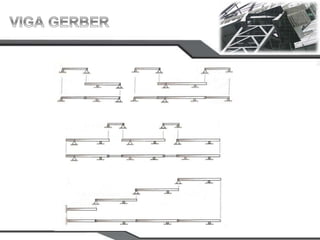

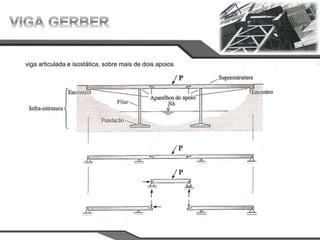

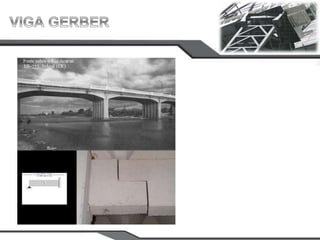

- 36. viga articulada eisostática, sobre mais de dois apoios

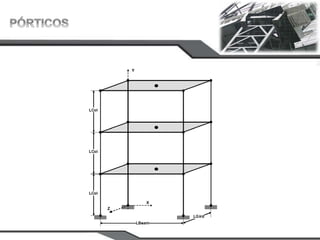

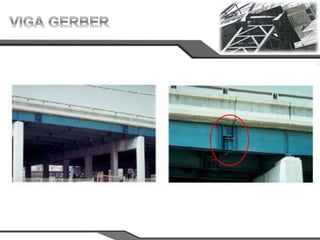

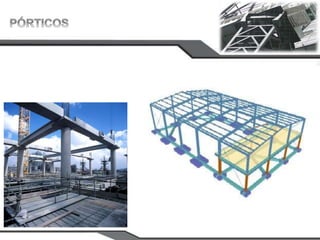

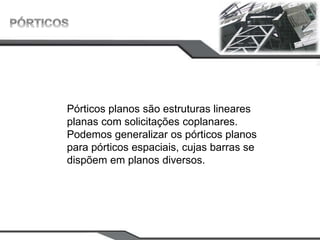

- 40. Pórticos planos sãoestruturas lineares planas com solicitações coplanares. Podemos generalizar os pórticos planos para pórticos espaciais, cujas barras se dispõem em planos diversos.

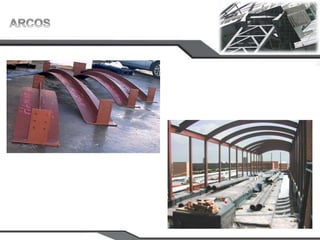

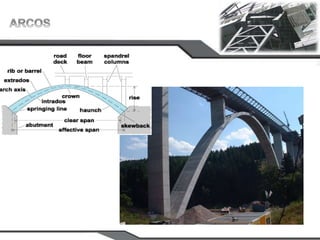

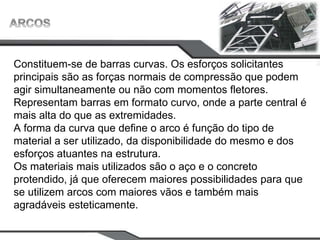

- 43. Constituem-se de barrascurvas. Os esforços solicitantes principais são as forças normais de compressão que podem agir simultaneamente ou não com momentos fletores. Representam barras em formato curvo, onde a parte central é mais alta do que as extremidades. A forma da curva que define o arco é função do tipo de material a ser utilizado, da disponibilidade do mesmo e dos esforços atuantes na estrutura. Os materiais mais utilizados são o aço e o concreto protendido, já que oferecem maiores possibilidades para que se utilizem arcos com maiores vãos e também mais agradáveis esteticamente.

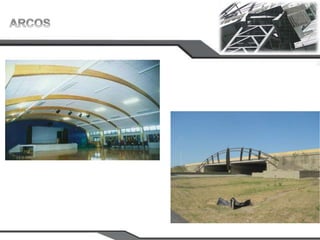

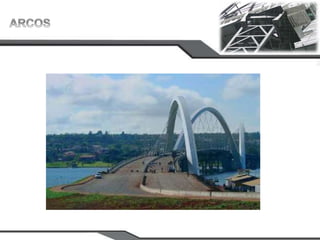

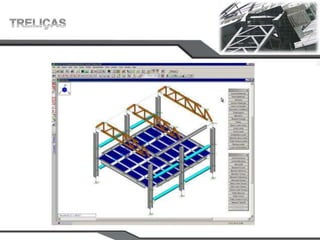

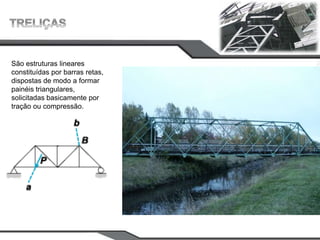

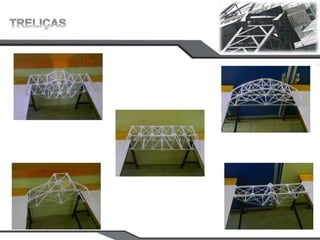

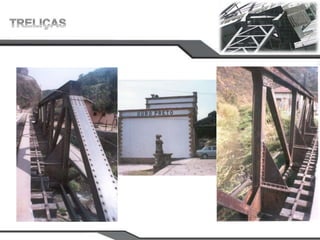

- 49. São estruturas lineares constituídaspor barras retas, dispostas de modo a formar painéis triangulares, solicitadas basicamente por tração ou compressão.

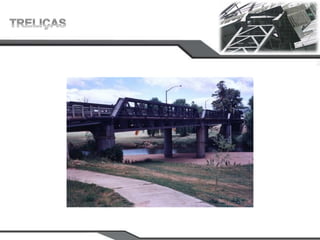

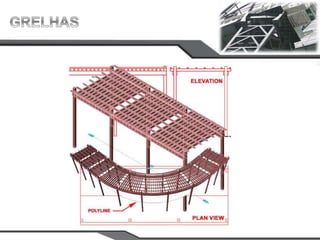

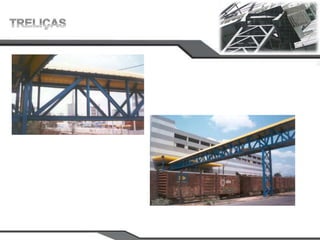

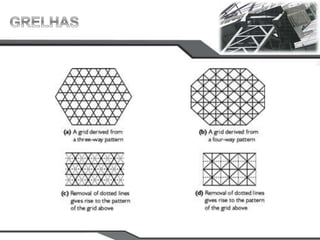

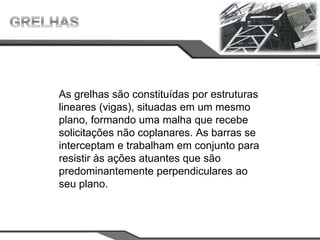

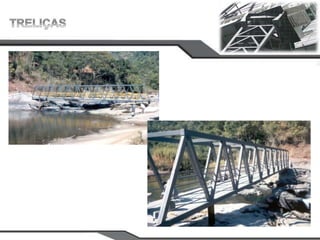

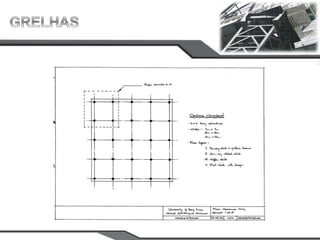

- 56. As grelhas sãoconstituídas por estruturas lineares (vigas), situadas em um mesmo plano, formando uma malha que recebe solicitações não coplanares. As barras se interceptam e trabalham em conjunto para resistir às ações atuantes que são predominantemente perpendiculares ao seu plano.
