1. DESENHO DE ESTRUTURAS
REPRESENTAÇÃO DE
PILARES
DE CONCRETO ARMADO
Docente: Frank Guidi, Juliana Gavini

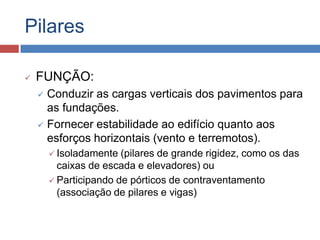

2. Pilares

FUNÇÃO:
Conduzir as cargas verticais dos pavimentos para
as fundações.
 Fornecer estabilidade ao edifício quanto aos
esforços horizontais (vento e terremotos).

 Isoladamente
(pilares de grande rigidez, como os das
caixas de escada e elevadores) ou
 Participando de pórticos de contraventamento
(associação de pilares e vigas)

3. Pilares
Esbeltez

Índice que relaciona o comprimento de
flambagem com as características e amplitude
da seção.

4. Pilares

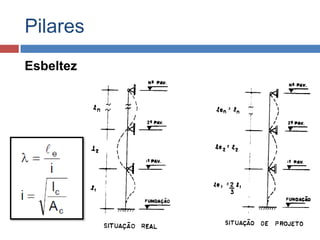

Esbeltez

5. Pilares
Excentricidade

A aplicação de carga não necessariamente no
centro do pilar necessita de uma correção
quanto aos momentos resultantes..

6. Pilares

Análise Global
Todos os elementos de contraventamento
Carga do vento + desaprumo + efeitos de 2a ordem


Análise Local
Trechos dos pilares entre os pisos do edifício
Cargas e momentos iniciais + excentricidade
acidental


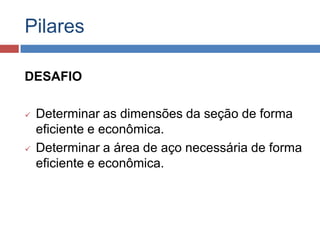

7. Pilares
DESAFIO


Determinar as dimensões da seção de forma
eficiente e econômica.
Determinar a área de aço necessária de forma
eficiente e econômica.

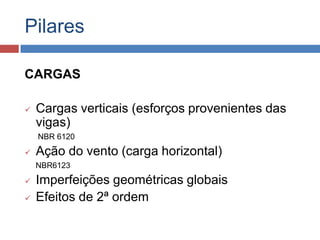

8. Pilares
CARGAS

Cargas verticais (esforços provenientes das
vigas)
NBR 6120

Ação do vento (carga horizontal)
NBR6123


Imperfeições geométricas globais
Efeitos de 2ª ordem

9. Classificação

Quanto à posição




Quanto à resistência



Pilares Centrados
Pilares de Extremidade
Pilares de Canto
Pilares de Contraventamento
Pilares Contraventados
Quanto à esbeltez




Pilares Curtos
Pilares Medianamente Esbeltos
Pilares Esbeltos
Pilares muito Esbeltos

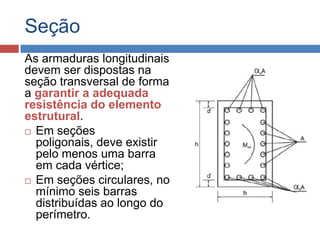

10. Seção
As armaduras longitudinais
devem ser dispostas na
seção transversal de forma
a garantir a adequada
resistência do elemento
estrutural.
 Em seções
poligonais, deve existir
pelo menos uma barra
em cada vértice;
 Em seções circulares, no
mínimo seis barras
distribuídas ao longo do
perímetro.

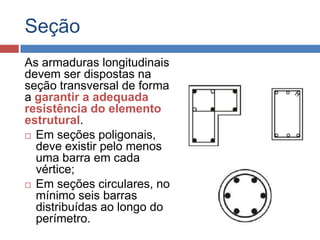

11. Seção
As armaduras longitudinais
devem ser dispostas na
seção transversal de forma
a garantir a adequada
resistência do elemento
estrutural.
 Em seções poligonais,
deve existir pelo menos
uma barra em cada
vértice;
 Em seções circulares, no
mínimo seis barras
distribuídas ao longo do
perímetro.

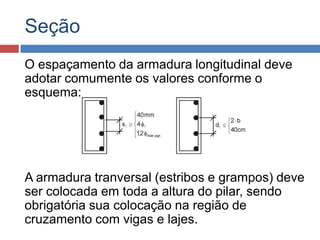

12. Seção
O espaçamento da armadura longitudinal deve
adotar comumente os valores conforme o
esquema:
A armadura tranversal (estribos e grampos) deve
ser colocada em toda a altura do pilar, sendo
obrigatória sua colocação na região de
cruzamento com vigas e lajes.

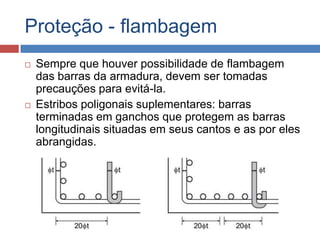

13. Proteção - flambagem


Sempre que houver possibilidade de flambagem
das barras da armadura, devem ser tomadas
precauções para evitá-la.
Estribos poligonais suplementares: barras
terminadas em ganchos que protegem as barras
longitudinais situadas em seus cantos e as por eles
abrangidas.

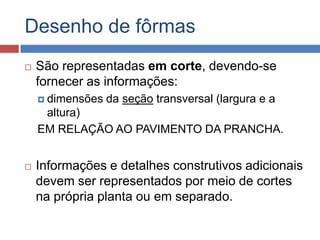

14. Desenho de fôrmas

São representadas em corte, devendo-se
fornecer as informações:
 dimensões
da seção transversal (largura e a
altura)
EM RELAÇÃO AO PAVIMENTO DA PRANCHA.

Informações e detalhes construtivos adicionais
devem ser representados por meio de cortes
na própria planta ou em separado.

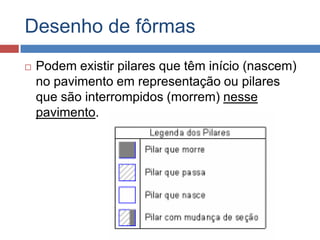

15. Desenho de fôrmas

Podem existir pilares que têm início (nascem)
no pavimento em representação ou pilares
que são interrompidos (morrem) nesse
pavimento.

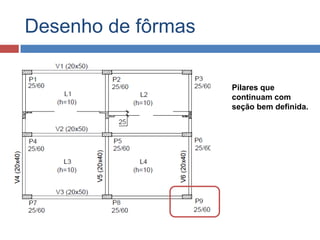

16. Desenho de fôrmas
Pilares que
continuam com
seção bem definida.

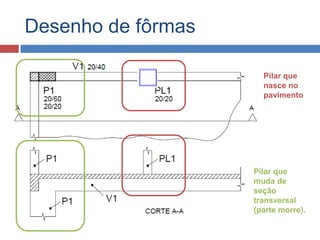

17. Desenho de fôrmas
Pilar que
nasce no
pavimento
Pilar que
muda de
seção
transversal
(parte morre).

18. Fôrmas

19. Fôrmas

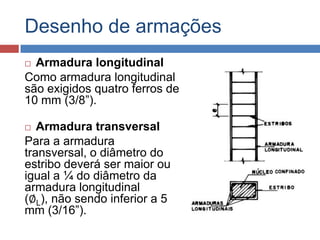

20. Desenho de armações
Armadura longitudinal
Como armadura longitudinal
são exigidos quatro ferros de
10 mm (3/8”).

Armadura transversal
Para a armadura
transversal, o diâmetro do
estribo deverá ser maior ou
igual a ¼ do diâmetro da
armadura longitudinal
(∅L), não sendo inferior a 5
mm (3/16”).


21. Desenho de armações


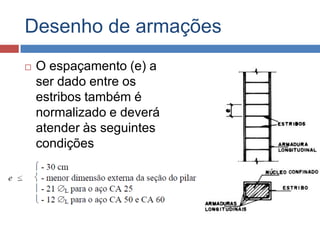

O espaçamento (e) a
ser dado entre os
estribos também é
normalizado e deverá
atender às seguintes
condições

22. Desenho de armações

A armação de um
pilar, conforme
convenção do
desenho de concreto
armado, é
apresentada ao lado.

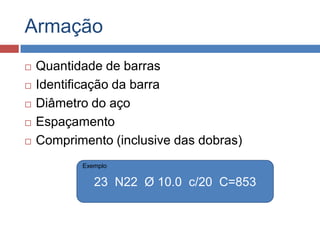

23. Armação





Quantidade de barras
Identificação da barra
Diâmetro do aço
Espaçamento
Comprimento (inclusive das dobras)
Exemplo
23 N22 Ø 10.0 c/20 C=853

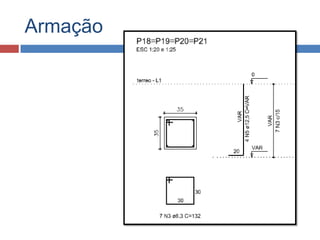

24. Armação

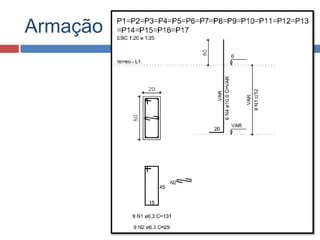

25. Armação

26. Armação


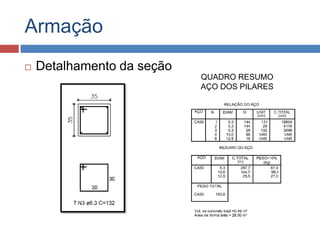

Detalhamento da seção
QUADRO RESUMO
AÇO DOS PILARES
