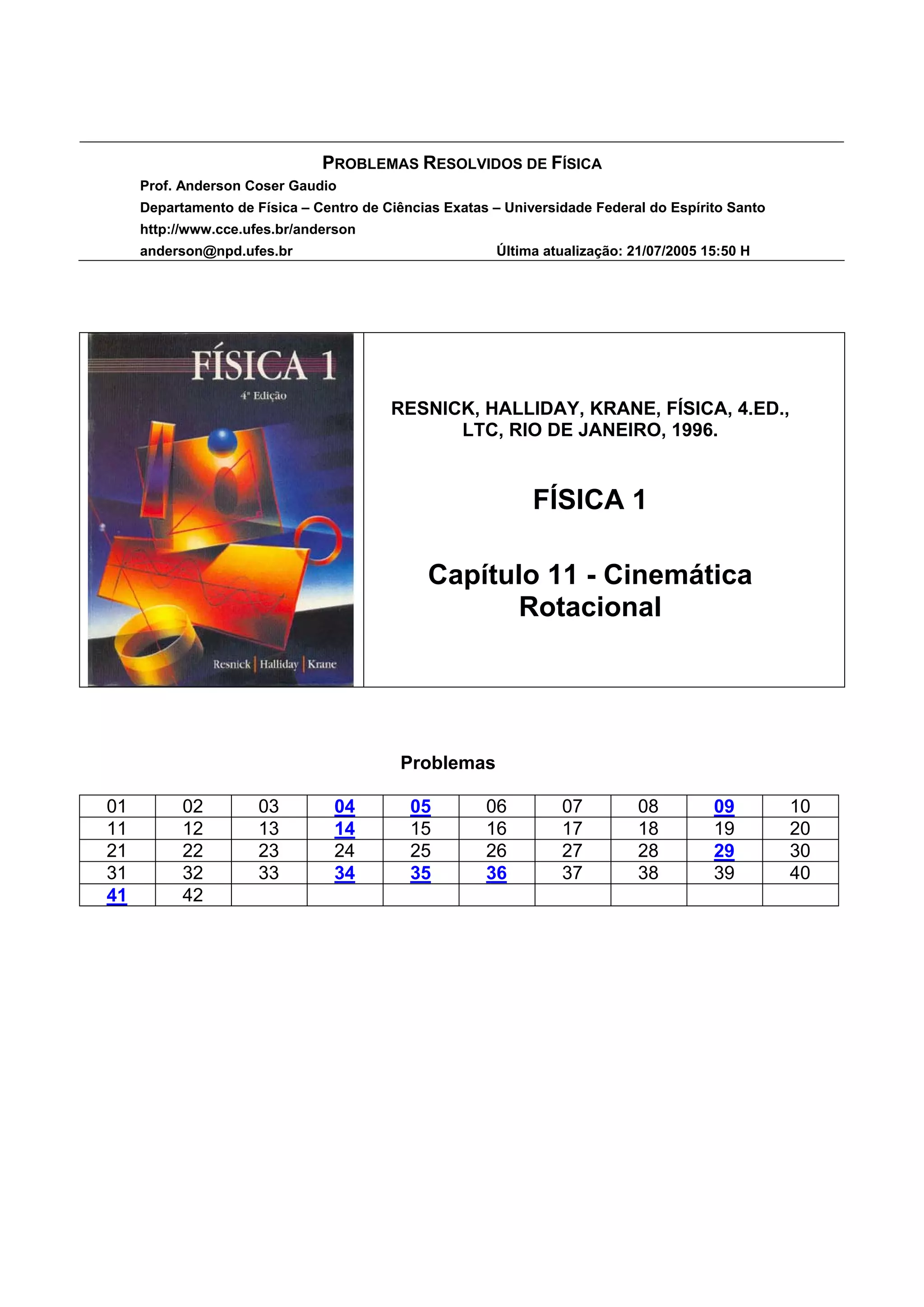

PROBLEMAS RESOLVIDOS DE FÍSICA
     Prof. Anderson Coser Gaudio
     Departamento de Física – Centro de Ciências Exatas – Universidade Federal do Espírito Santo
     http://www.cce.ufes.br/anderson
     anderson@npd.ufes.br                               Última atualização: 21/07/2005 15:50 H




                                         RESNICK, HALLIDAY, KRANE, FÍSICA, 4.ED.,
                                               LTC, RIO DE JANEIRO, 1996.


                                                              FÍSICA 1

                                              Capítulo 11 - Cinemática
                                                     Rotacional




                                          Problemas

01         02         03         04         05         06         07         08         09         10
11         12         13         14         15         16         17         18         19         20
21         22         23         24         25         26         27         28         29         30
31         32         33         34         35         36         37         38         39         40
41         42
Problemas Resolvidos de Física                                     Prof. Anderson Coser Gaudio – Depto. Física – UFES

                                                     Problemas Resolvidos

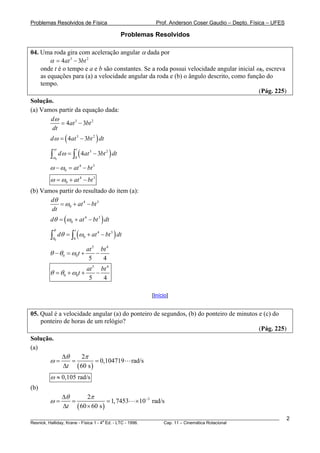

04. Uma roda gira com aceleração angular α dada por
        α = 4at 3 − 3bt 2
    onde t é o tempo e a e b são constantes. Se a roda possui velocidade angular inicial ω0, escreva
    as equações para (a) a velocidade angular da roda e (b) o ângulo descrito, como função do
    tempo.
                                                                                          (Pág. 225)
Solução.
(a) Vamos partir da equação dada:
       dω
           = 4at 3 − 3bt 2
       dt
        d ω = ( 4at 3 − 3bt 2 ) dt

                 d ω = ∫ ( 4at 3 − 3bt 2 ) dt
           ω                t
        ∫ω   0           0

        ω − ω0 = at 4 − bt 3
        ω = ω0 + at 4 − bt 3
(b) Vamos partir do resultado do item (a):
       dθ
          = ω0 + at 4 − bt 3
       dt
        dθ = (ω0 + at 4 − bt 3 ) dt

        ∫θ dθ = ∫ (ω                + at 4 − bt 3 ) dt
         θ              t

                        0       0
           0


                                    at 5 bt 4
        θ − θ 0 = ω0 t +                −
                                     5    4
                                    at 5 bt 4
        θ = θ 0 + ω0 t +                −
                                     5    4

                                                                 [Início]


05. Qual é a velocidade angular (a) do ponteiro de segundos, (b) do ponteiro de minutos e (c) do
    ponteiro de horas de um relógio?
                                                                                        (Pág. 225)
Solução.
(a)
                  Δθ    2π
        ω=           =        = 0,104719                 rad/s
                  Δt ( 60 s )
        ω ≈ 0,105 rad/s
(b)
                  Δθ      2π
        ω=           =             = 1, 7453              × 10−3 rad/s
                  Δt ( 60 × 60 s )
________________________________________________________________________________________________________                2
                                       a
Resnick, Halliday, Krane - Física 1 - 4 Ed. - LTC - 1996. Cap. 11 – Cinemática Rotacional
Problemas Resolvidos de Física                      Prof. Anderson Coser Gaudio – Depto. Física – UFES

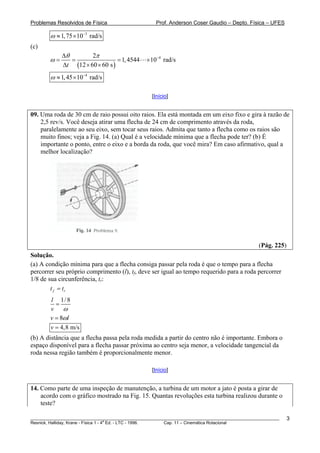

        ω ≈ 1, 75 ×10−3 rad/s
(c)
             Δθ        2π
        ω=      =                 = 1, 4544     × 10−4 rad/s
             Δt (12 × 60 × 60 s )
        ω ≈ 1, 45 ×10−4 rad/s

                                                  [Início]


09. Uma roda de 30 cm de raio possui oito raios. Ela está montada em um eixo fixo e gira à razão de
    2,5 rev/s. Você deseja atirar uma flecha de 24 cm de comprimento através da roda,
    paralelamente ao seu eixo, sem tocar seus raios. Admita que tanto a flecha como os raios são
    muito finos; veja a Fig. 14. (a) Qual é a velocidade mínima que a flecha pode ter? (b) É
    importante o ponto, entre o eixo e a borda da roda, que você mira? Em caso afirmativo, qual a
    melhor localização?




                                                                                               (Pág. 225)
Solução.
(a) A condição mínima para que a flecha consiga passar pela roda é que o tempo para a flecha
percorrer seu próprio comprimento (l), tf, deve ser igual ao tempo requerido para a roda percorrer
1/8 de sua circunferência, tr:
        t f = tr
        l 1/ 8
          =
        v ω
        v = 8ωl
        v = 4,8 m/s
(b) A distância que a flecha passa pela roda medida a partir do centro não é importante. Embora o
espaço disponível para a flecha passar próxima ao centro seja menor, a velocidade tangencial da
roda nessa região também é proporcionalmente menor.

                                                  [Início]


14. Como parte de uma inspeção de manutenção, a turbina de um motor a jato é posta a girar de
    acordo com o gráfico mostrado na Fig. 15. Quantas revoluções esta turbina realizou durante o
    teste?

________________________________________________________________________________________________________    3
                                       a
Resnick, Halliday, Krane - Física 1 - 4 Ed. - LTC - 1996. Cap. 11 – Cinemática Rotacional

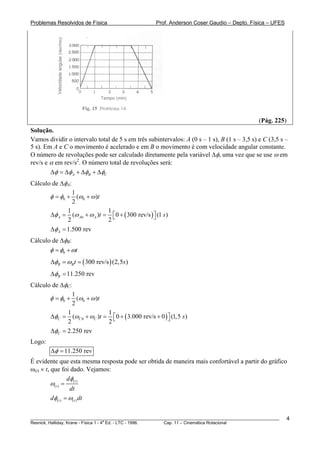

Problemas Resolvidos de Física                         Prof. Anderson Coser Gaudio – Depto. Física – UFES




                                                                                               (Pág. 225)
Solução.
Vamos dividir o intervalo total de 5 s em três subintervalos: A (0 s – 1 s), B (1 s – 3,5 s) e C (3,5 s –
5 s). Em A e C o movimento é acelerado e em B o movimento é com velocidade angular constante.
O número de revoluções pode ser calculado diretamente pela variável Δφ, uma vez que se use ω em
rev/s e α em rev/s2. O número total de revoluções será:
        Δφ = Δφ A + ΔφB + ΔφC
Cálculo de ΔφA:
                     1
        φ = φ0 + (ω0 + ω )t
                     2
               1                 1
        Δφ A =   (ω A0 + ω A )t = ⎡0 + ( 300 rev/s ) ⎤ (1 s )
               2                 2⎣                  ⎦
        Δφ A = 1.500 rev
Cálculo de ΔφB:  B




       φ = φ0 + ωt
        ΔφB = ωBt = ( 300 rev/s ) (2,5s)
        ΔφB = 11.250 rev
Cálculo de ΔφC:
                     1
        φ = φ0 + (ω0 + ω )t
                     2
              1                1
        ΔφC =   (ωC 0 + ωC )t = ⎡ 0 + ( 3.000 rev/s + 0 ) ⎤ (1,5 s )
              2                2⎣                         ⎦
        ΔφC = 2.250 rev
Logo:
        Δφ = 11.250 rev
É evidente que esta mesma resposta pode ser obtida de maneira mais confortável a partir do gráfico
ω(t) × t, que foi dado. Vejamos:
                   dφ
          ω( t ) = ( t )
                    dt
          dφ( t ) = ω( t ) dt


________________________________________________________________________________________________________    4
                                       a
Resnick, Halliday, Krane - Física 1 - 4 Ed. - LTC - 1996. Cap. 11 – Cinemática Rotacional
Problemas Resolvidos de Física                      Prof. Anderson Coser Gaudio – Depto. Física – UFES

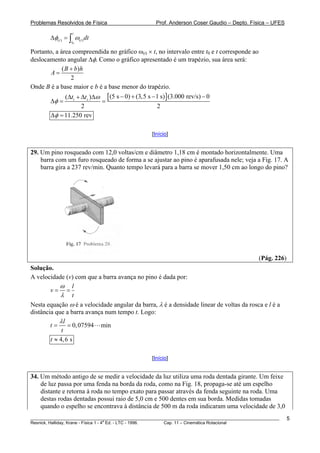

                   t
        Δφ( t ) = ∫ ω(t ) dt
                  t0

Portanto, a área compreendida no gráfico ω(t) × t, no intervalo entre t0 e t corresponde ao
deslocamento angular Δφ. Como o gráfico apresentado é um trapézio, sua área será:
             ( B + b) h
        A=
                 2
Onde B é a base maior e b é a base menor do trapézio.
             (Δti + Δts )Δω [ (5 s − 0) + (3,5 s − 1 s) ] (3.000 rev/s) − 0
        Δφ =               =
                    2                              2
        Δφ = 11.250 rev

                                                  [Início]


29. Um pino rosqueado com 12,0 voltas/cm e diâmetro 1,18 cm é montado horizontalmente. Uma
    barra com um furo rosqueado de forma a se ajustar ao pino é aparafusada nele; veja a Fig. 17. A
    barra gira a 237 rev/min. Quanto tempo levará para a barra se mover 1,50 cm ao longo do pino?




                                                                                               (Pág. 226)
Solução.
A velocidade (v) com que a barra avança no pino é dada por:
            ω l
        v= =
            λ t
Nesta equação ω é a velocidade angular da barra, λ é a densidade linear de voltas da rosca e l é a
distância que a barra avança num tempo t. Logo:
            λl
        t=      = 0, 07594 min
             t
        t ≈ 4, 6 s

                                                  [Início]


34. Um método antigo de se medir a velocidade da luz utiliza uma roda dentada girante. Um feixe
    de luz passa por uma fenda na borda da roda, como na Fig. 18, propaga-se até um espelho
    distante e retorna à roda no tempo exato para passar através da fenda seguinte na roda. Uma
    destas rodas dentadas possui raio de 5,0 cm e 500 dentes em sua borda. Medidas tomadas
    quando o espelho se encontrava à distância de 500 m da roda indicaram uma velocidade de 3,0
________________________________________________________________________________________________________    5
                                       a
Resnick, Halliday, Krane - Física 1 - 4 Ed. - LTC - 1996. Cap. 11 – Cinemática Rotacional
Problemas Resolvidos de Física                      Prof. Anderson Coser Gaudio – Depto. Física – UFES

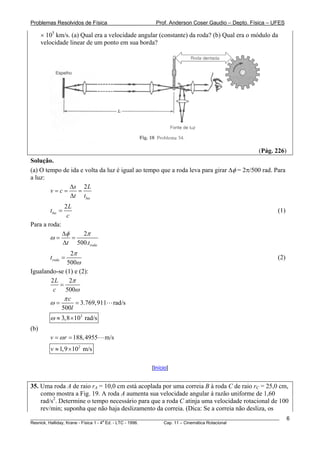

      × 105 km/s. (a) Qual era a velocidade angular (constante) da roda? (b) Qual era o módulo da
      velocidade linear de um ponto em sua borda?




                                                                                               (Pág. 226)
Solução.
(a) O tempo de ida e volta da luz é igual ao tempo que a roda leva para girar Δφ = 2π/500 rad. Para
a luz:
              Δs 2 L
        v=c=      =
              Δt tluz
                  2L
         tluz =                                                                                        (1)
                   c
Para a roda:
               Δφ   2π
         ω=       =
               Δt 500.troda
               2π
         troda =                                                                                       (2)
              500ω
Igualando-se (1) e (2):
       2L      2π
           =
        c    500ω
             πc
       ω=        = 3.769,911      rad/s
           500l
         ω ≈ 3,8 × 103 rad/s
(b)
         v = ω r = 188, 4955   m/s
         v ≈ 1,9 ×102 m/s

                                                  [Início]


35. Uma roda A de raio rA = 10,0 cm está acoplada por uma correia B à roda C de raio rC = 25,0 cm,
    como mostra a Fig. 19. A roda A aumenta sua velocidade angular à razão uniforme de 1,60
    rad/s2. Determine o tempo necessário para que a roda C atinja uma velocidade rotacional de 100
    rev/min; suponha que não haja deslizamento da correia. (Dica: Se a correia não desliza, os
________________________________________________________________________________________________________     6
                                       a
Resnick, Halliday, Krane - Física 1 - 4 Ed. - LTC - 1996. Cap. 11 – Cinemática Rotacional
Problemas Resolvidos de Física                      Prof. Anderson Coser Gaudio – Depto. Física – UFES

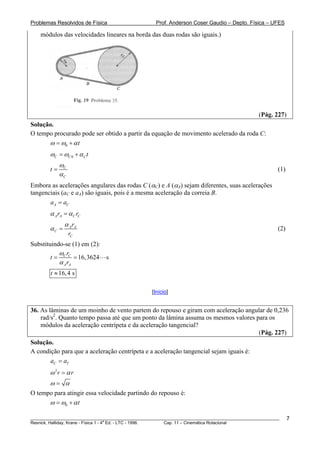

    módulos das velocidades lineares na borda das duas rodas são iguais.)




                                                                                               (Pág. 227)
Solução.
O tempo procurado pode ser obtido a partir da equação de movimento acelerado da roda C:
      ω = ω0 + α t
        ωC = ωC 0 + α C t
             ωC
        t=                                                                                             (1)
             αC
Embora as acelerações angulares das rodas C (αC) e A (αA) sejam diferentes, suas acelerações
tangenciais (aC e aA) são iguais, pois é a mesma aceleração da correia B.
       a A = aC
        α A rA = α C rC
               α A rA
        αC =                                                                                           (2)
                  rC
Substituindo-se (1) em (2):
           ω r
        t = C C = 16,3624 s
           α A rA
        t ≈ 16, 4 s

                                                  [Início]


36. As lâminas de um moinho de vento partem do repouso e giram com aceleração angular de 0,236
    rad/s2. Quanto tempo passa até que um ponto da lâmina assuma os mesmos valores para os
    módulos da aceleração centrípeta e da aceleração tangencial?
                                                                                    (Pág. 227)
Solução.
A condição para que a aceleração centrípeta e a aceleração tangencial sejam iguais é:
       aC = aT
        ω 2r = α r
        ω= α
O tempo para atingir essa velocidade partindo do repouso é:
      ω = ω0 + α t

________________________________________________________________________________________________________     7
                                       a
Resnick, Halliday, Krane - Física 1 - 4 Ed. - LTC - 1996. Cap. 11 – Cinemática Rotacional
Problemas Resolvidos de Física                      Prof. Anderson Coser Gaudio – Depto. Física – UFES

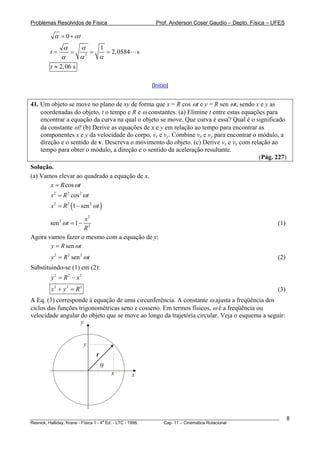

         α = 0 + αt
             α   α     1
        t=     =     =   = 2, 0584 s
             α   α 2
                       α
        t ≈ 2, 06 s

                                                  [Início]


41. Um objeto se move no plano de xy de forma que x = R cos ωt e y = R sen ωt, sendo x e y as
    coordenadas do objeto, t o tempo e R e ω constantes. (a) Elimine t entre estas equações para
    encontrar a equação da curva na qual o objeto se move. Que curva é essa? Qual é o significado
    da constante ω? (b) Derive as equações de x e y em relação ao tempo para encontrar as
    componentes x e y da velocidade do corpo, vx e vy. Combine vx e vy para encontrar o módulo, a
    direção e o sentido de v. Descreva o movimento do objeto. (c) Derive vx e vy com relação ao
    tempo para obter o módulo, a direção e o sentido da aceleração resultante.
                                                                                         (Pág. 227)
Solução.
(a) Vamos elevar ao quadrado a equação de x.
       x = R cos ωt
        x 2 = R 2 cos 2 ωt
        x 2 = R 2 (1 − sen 2 ωt )

                     x2
        sen 2 ωt = 1 −                                                                                 (1)
                     R2
Agora vamos fazer o mesmo com a equação de y:
       y = R sen ω t
        y 2 = R 2 sen 2 ωt                                                                             (2)
Substituindo-se (1) em (2):
        y2 = R2 − x2
        x2 + y2 = R2                                                                                   (3)
A Eq. (3) corresponde à equação de uma circunferência. A constante ω ajusta a freqüência dos
ciclos das funções trigonométricas seno e cosseno. Em termos físicos, ω é a freqüência ou
velocidade angular do objeto que se move ao longo da trajetória circular. Veja o esquema a seguir:
                    y


                         y
                              r
                                  θ
                                      x   x




________________________________________________________________________________________________________     8
                                       a
Resnick, Halliday, Krane - Física 1 - 4 Ed. - LTC - 1996. Cap. 11 – Cinemática Rotacional
Problemas Resolvidos de Física                            Prof. Anderson Coser Gaudio – Depto. Física – UFES

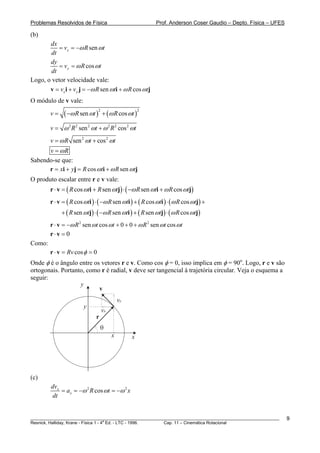

(b)
       dx
           = vx = −ω R sen ωt
        dt
       dy
           = v y = ω R cos ωt
        dt
Logo, o vetor velocidade vale:
       v = vx i + v y j = −ω R sen ωti + ω R cos ωtj
O módulo de v vale:
        v=    ( −ω R sen ωt ) + (ω R cos ωt )
                               2                     2



        v = ω 2 R 2 sen 2 ωt + ω 2 R 2 cos 2 ωt
        v = ω R sen 2 ωt + cos 2 ωt
      v = ωR
Sabendo-se que:
      r = xi + yj = R cos ω ti + ω R sen ωtj
O produto escalar entre r e v vale:
        r ⋅ v = ( R cos ωti + R sen ωtj) ⋅ ( −ω R sen ωti + ω R cos ωtj)
        r ⋅ v = ( R cos ωti ) ⋅ ( −ω R sen ωti ) + ( R cos ωti ) ⋅ (ω R cos ωtj) +
             + ( R sen ωtj) ⋅ ( −ω R sen ωti ) + ( R sen ωtj) ⋅ (ω R cos ωtj)
        r ⋅ v = −ω R 2 sen ωt cos ωt + 0 + 0 + ω R 2 sen ωt cos ωt
        r⋅v = 0
Como:
        r ⋅ v = Rv cos φ = 0
Onde φ é o ângulo entre os vetores r e v. Como cos φ = 0, isso implica em φ = 90o. Logo, r e v são
ortogonais. Portanto, como r é radial, v deve ser tangencial à trajetória circular. Veja o esquema a
seguir:
                   y
                          v
                                            vy
                       y
                                   vx
                             r
                                 θ
                                        x        x




(c)

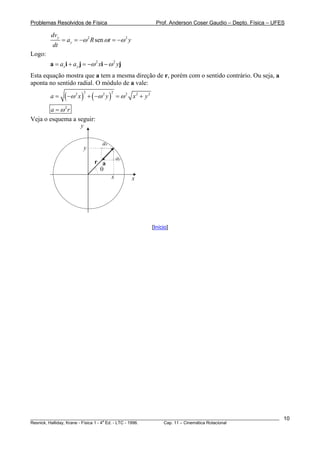

        dvx
            = ax = −ω 2 R cos ωt = −ω 2 x
        dt


________________________________________________________________________________________________________       9
                                       a
Resnick, Halliday, Krane - Física 1 - 4 Ed. - LTC - 1996. Cap. 11 – Cinemática Rotacional
Problemas Resolvidos de Física                              Prof. Anderson Coser Gaudio – Depto. Física – UFES

        dv y
               = a y = −ω 2 R sen ωt = −ω 2 y
         dt
Logo:
        a = ax i + a y j = −ω 2 xi − ω 2 yj
Esta equação mostra que a tem a mesma direção de r, porém com o sentido contrário. Ou seja, a
aponta no sentido radial. O módulo de a vale:

                ( −ω x ) + ( −ω y )
                        2             2
        a=          2            2
                                          = ω 2 x2 + y2

        a = ω 2r
Veja o esquema a seguir:
                  y

                                 ax
                        y
                                          ay
                             r a
                               θ
                                      x         x




                                                          [Início]




________________________________________________________________________________________________________     10
                                       a
Resnick, Halliday, Krane - Física 1 - 4 Ed. - LTC - 1996. Cap. 11 – Cinemática Rotacional

Mais conteúdo relacionado

Mais procurados

Fisica 02 - Ondas I
Fisica 02 - Ondas IFisica 02 - Ondas I
Fisica 02 - Ondas I
Walmor Godoi

GERAK MELINGKAR, GERAK PELURU DAN GERAK ANGULAR
GERAK MELINGKAR, GERAK PELURU DAN GERAK ANGULARGERAK MELINGKAR, GERAK PELURU DAN GERAK ANGULAR
GERAK MELINGKAR, GERAK PELURU DAN GERAK ANGULAR
-

05 leis de_newton
05 leis de_newton05 leis de_newton
05 leis de_newton
newtonmc

Capítulo 38 (5th edition)con soluciones difraccion y polarizacion
Capítulo 38 (5th edition)con soluciones difraccion y polarizacionCapítulo 38 (5th edition)con soluciones difraccion y polarizacion
Capítulo 38 (5th edition)con soluciones difraccion y polarizacion
.. ..

Solucionario Mecácnica Clásica Goldstein
Solucionario Mecácnica Clásica GoldsteinSolucionario Mecácnica Clásica Goldstein
Solucionario Mecácnica Clásica Goldstein
Fredy Mojica

T9.cinemática.1º bachillerato
T9.cinemática.1º bachilleratoT9.cinemática.1º bachillerato
T9.cinemática.1º bachillerato
quififluna

Queda Livre
Queda LivreQueda Livre
Queda Livre
tiajeh

Aula 10: Exercícios
Aula 10: ExercíciosAula 10: Exercícios
Aula 10: Exercícios
Adriano Silva

Aula 13: O poço de potencial finito
Aula 13: O poço de potencial finitoAula 13: O poço de potencial finito
Aula 13: O poço de potencial finito
Adriano Silva

Lista 28 força magnética e induçao
Lista 28 força magnética e induçaoLista 28 força magnética e induçao
Lista 28 força magnética e induçao
rodrigoateneu

Exercícios de fatorial
Exercícios de fatorialExercícios de fatorial
Exercícios de fatorial
Cleyciane Melo

Vetores
VetoresVetores
Vetores
Coc2010

Física - Exercícios Resolvidos de Cinemática
Física - Exercícios Resolvidos de CinemáticaFísica - Exercícios Resolvidos de Cinemática
Física - Exercícios Resolvidos de Cinemática
Joana Figueredo

Fundamentos da Fisica 1 - Ramalho
Fundamentos da Fisica 1 - Ramalho Fundamentos da Fisica 1 - Ramalho
Fundamentos da Fisica 1 - Ramalho
Guilherme Fernando

Aula 6 força e movimento iii
Aula 6 força e movimento iiiAula 6 força e movimento iii
Aula 6 força e movimento iii
Weslley Murdock

Relações Métricas no Triângulo Retângulo - Teorema de Pitágoras)
Relações Métricas no Triângulo Retângulo - Teorema de Pitágoras)Relações Métricas no Triângulo Retângulo - Teorema de Pitágoras)
Relações Métricas no Triângulo Retângulo - Teorema de Pitágoras)
Robson S

Exercicios resolvidos impulso
Exercicios resolvidos impulsoExercicios resolvidos impulso
Exercicios resolvidos impulso
razonetecontabil

Algebra
AlgebraAlgebra
Struktur Kristal
Struktur KristalStruktur Kristal
Struktur Kristal
luthfiati3

Física 1 RAMALHO: Ep v1 cap_1
Física 1 RAMALHO: Ep v1 cap_1Física 1 RAMALHO: Ep v1 cap_1
Física 1 RAMALHO: Ep v1 cap_1
Guilherme Fernando


Mais procurados (20)

Fisica 02 - Ondas I
Fisica 02 - Ondas IFisica 02 - Ondas I
Fisica 02 - Ondas I

GERAK MELINGKAR, GERAK PELURU DAN GERAK ANGULAR
GERAK MELINGKAR, GERAK PELURU DAN GERAK ANGULARGERAK MELINGKAR, GERAK PELURU DAN GERAK ANGULAR
GERAK MELINGKAR, GERAK PELURU DAN GERAK ANGULAR

05 leis de_newton
05 leis de_newton05 leis de_newton
05 leis de_newton

Capítulo 38 (5th edition)con soluciones difraccion y polarizacion
Capítulo 38 (5th edition)con soluciones difraccion y polarizacionCapítulo 38 (5th edition)con soluciones difraccion y polarizacion
Capítulo 38 (5th edition)con soluciones difraccion y polarizacion

Solucionario Mecácnica Clásica Goldstein
Solucionario Mecácnica Clásica GoldsteinSolucionario Mecácnica Clásica Goldstein
Solucionario Mecácnica Clásica Goldstein

T9.cinemática.1º bachillerato
T9.cinemática.1º bachilleratoT9.cinemática.1º bachillerato
T9.cinemática.1º bachillerato

Queda Livre
Queda LivreQueda Livre
Queda Livre

Aula 10: Exercícios
Aula 10: ExercíciosAula 10: Exercícios
Aula 10: Exercícios

Aula 13: O poço de potencial finito
Aula 13: O poço de potencial finitoAula 13: O poço de potencial finito
Aula 13: O poço de potencial finito

Lista 28 força magnética e induçao
Lista 28 força magnética e induçaoLista 28 força magnética e induçao
Lista 28 força magnética e induçao

Exercícios de fatorial
Exercícios de fatorialExercícios de fatorial
Exercícios de fatorial

Vetores
VetoresVetores
Vetores

Física - Exercícios Resolvidos de Cinemática
Física - Exercícios Resolvidos de CinemáticaFísica - Exercícios Resolvidos de Cinemática
Física - Exercícios Resolvidos de Cinemática

Fundamentos da Fisica 1 - Ramalho
Fundamentos da Fisica 1 - Ramalho Fundamentos da Fisica 1 - Ramalho
Fundamentos da Fisica 1 - Ramalho

Aula 6 força e movimento iii
Aula 6 força e movimento iiiAula 6 força e movimento iii
Aula 6 força e movimento iii

Relações Métricas no Triângulo Retângulo - Teorema de Pitágoras)
Relações Métricas no Triângulo Retângulo - Teorema de Pitágoras)Relações Métricas no Triângulo Retângulo - Teorema de Pitágoras)
Relações Métricas no Triângulo Retângulo - Teorema de Pitágoras)

Exercicios resolvidos impulso
Exercicios resolvidos impulsoExercicios resolvidos impulso
Exercicios resolvidos impulso

Algebra
AlgebraAlgebra
Algebra

Struktur Kristal
Struktur KristalStruktur Kristal
Struktur Kristal

Física 1 RAMALHO: Ep v1 cap_1
Física 1 RAMALHO: Ep v1 cap_1Física 1 RAMALHO: Ep v1 cap_1
Física 1 RAMALHO: Ep v1 cap_1


Destaque

Notas de aula 2 cinematica mecanismos
Notas de aula 2 cinematica mecanismosNotas de aula 2 cinematica mecanismos
Notas de aula 2 cinematica mecanismos
Vanessa Santos

Gabarito cap. 8, 9 e 10 fundamentos de fisíca halliday
Gabarito cap. 8, 9 e 10   fundamentos de fisíca hallidayGabarito cap. 8, 9 e 10   fundamentos de fisíca halliday
Gabarito cap. 8, 9 e 10 fundamentos de fisíca halliday
Fernando Barbosa

Parte 1 – cinemática tópico 4
Parte 1 – cinemática tópico 4Parte 1 – cinemática tópico 4
Parte 1 – cinemática tópico 4
Edlas Junior

Apost topografia
Apost topografiaApost topografia
EQUAÇÃO DE TORRICELLI
EQUAÇÃO DE TORRICELLIEQUAÇÃO DE TORRICELLI
EQUAÇÃO DE TORRICELLI
Elisiofisico

Apostila topografia nova
Apostila topografia novaApostila topografia nova
Apostila topografia nova
Professor Renato Mascarenhas

Lista de exercícios
Lista de exercíciosLista de exercícios
Lista de exercícios
olivema91

Movimento Uniformemente Variado - Equação de Torricelli
Movimento Uniformemente Variado - Equação de TorricelliMovimento Uniformemente Variado - Equação de Torricelli
Movimento Uniformemente Variado - Equação de Torricelli
Marco Antonio Sanches


Destaque (8)

Notas de aula 2 cinematica mecanismos
Notas de aula 2 cinematica mecanismosNotas de aula 2 cinematica mecanismos
Notas de aula 2 cinematica mecanismos

Gabarito cap. 8, 9 e 10 fundamentos de fisíca halliday
Gabarito cap. 8, 9 e 10   fundamentos de fisíca hallidayGabarito cap. 8, 9 e 10   fundamentos de fisíca halliday
Gabarito cap. 8, 9 e 10 fundamentos de fisíca halliday

Parte 1 – cinemática tópico 4
Parte 1 – cinemática tópico 4Parte 1 – cinemática tópico 4
Parte 1 – cinemática tópico 4

Apost topografia
Apost topografiaApost topografia
Apost topografia

EQUAÇÃO DE TORRICELLI
EQUAÇÃO DE TORRICELLIEQUAÇÃO DE TORRICELLI
EQUAÇÃO DE TORRICELLI

Apostila topografia nova
Apostila topografia novaApostila topografia nova
Apostila topografia nova

Lista de exercícios
Lista de exercíciosLista de exercícios
Lista de exercícios

Movimento Uniformemente Variado - Equação de Torricelli
Movimento Uniformemente Variado - Equação de TorricelliMovimento Uniformemente Variado - Equação de Torricelli
Movimento Uniformemente Variado - Equação de Torricelli


Semelhante a CinemáTica Rotacional

11 cinematica rotacional.1
11 cinematica rotacional.111 cinematica rotacional.1
11 cinematica rotacional.1
Daniel Silva

Mhs
MhsMhs
Mhs
dalgo

I aulão META
I aulão META I aulão META
Movimento 2 E 3 D
Movimento 2 E 3  DMovimento 2 E 3  D
Movimento 2 E 3 D
dalgo

08 conservação da energia
08 conservação da energia08 conservação da energia
08 conservação da energia
CLucasC20

Fisica 1 cap10
Fisica 1 cap10Fisica 1 cap10
Fisica 1 cap10
CLucasC20

Momento Angular
Momento AngularMomento Angular
Momento Angular
guestf9bbf1

Movimento 1 D
Movimento 1  DMovimento 1  D
Movimento 1 D
dalgo

Movimento 1 D
Movimento 1 DMovimento 1 D
Movimento 1 D
guestf9bbf1

Movimento 1 D
Movimento 1 DMovimento 1 D
Movimento 1 D
dalgo

Movimento 2 E 3 D
Movimento 2 E 3 DMovimento 2 E 3 D
Movimento 2 E 3 D
dalgo

Corrente E Resistência
Corrente E ResistênciaCorrente E Resistência
Corrente E Resistência
dalgo

Corrente E ResistêNcia
Corrente E ResistêNciaCorrente E ResistêNcia
Corrente E ResistêNcia
guestf9bbf1

Ita2001 parte 001
Ita2001 parte 001Ita2001 parte 001
Ita2001 parte 001
Thommas Kevin

Prova do Colégio Militar do Rio de Janeiro, COMENTADA
Prova do Colégio Militar do Rio de Janeiro, COMENTADAProva do Colégio Militar do Rio de Janeiro, COMENTADA
Prova do Colégio Militar do Rio de Janeiro, COMENTADA
thieresaulas

Fisicaresolucaoexerciciosgabaritocinematica20111serie 111218022908-phpapp01 (1)
Fisicaresolucaoexerciciosgabaritocinematica20111serie 111218022908-phpapp01 (1)Fisicaresolucaoexerciciosgabaritocinematica20111serie 111218022908-phpapp01 (1)
Fisicaresolucaoexerciciosgabaritocinematica20111serie 111218022908-phpapp01 (1)
Gislan Rocha

15 oscilacoes (1)
15 oscilacoes (1)15 oscilacoes (1)
15 oscilacoes (1)
Ana Paula Bezerra Bezerra

Proxima postagem
Proxima postagemProxima postagem
Proxima postagem
Karoline Tavares

Eds
EdsEds
03 movimento retilineo - exercícios resolvidos
03 movimento retilineo - exercícios resolvidos03 movimento retilineo - exercícios resolvidos
03 movimento retilineo - exercícios resolvidos
Adriano Silva Oliveira


Semelhante a CinemáTica Rotacional (20)

11 cinematica rotacional.1
11 cinematica rotacional.111 cinematica rotacional.1
11 cinematica rotacional.1

Mhs
MhsMhs
Mhs

I aulão META
I aulão META I aulão META
I aulão META

Movimento 2 E 3 D
Movimento 2 E 3  DMovimento 2 E 3  D
Movimento 2 E 3 D

08 conservação da energia
08 conservação da energia08 conservação da energia
08 conservação da energia

Fisica 1 cap10
Fisica 1 cap10Fisica 1 cap10
Fisica 1 cap10

Momento Angular
Momento AngularMomento Angular
Momento Angular

Movimento 1 D
Movimento 1  DMovimento 1  D
Movimento 1 D

Movimento 1 D
Movimento 1 DMovimento 1 D
Movimento 1 D

Movimento 1 D
Movimento 1 DMovimento 1 D
Movimento 1 D

Movimento 2 E 3 D
Movimento 2 E 3 DMovimento 2 E 3 D
Movimento 2 E 3 D

Corrente E Resistência
Corrente E ResistênciaCorrente E Resistência
Corrente E Resistência

Corrente E ResistêNcia
Corrente E ResistêNciaCorrente E ResistêNcia
Corrente E ResistêNcia

Ita2001 parte 001
Ita2001 parte 001Ita2001 parte 001
Ita2001 parte 001

Prova do Colégio Militar do Rio de Janeiro, COMENTADA
Prova do Colégio Militar do Rio de Janeiro, COMENTADAProva do Colégio Militar do Rio de Janeiro, COMENTADA
Prova do Colégio Militar do Rio de Janeiro, COMENTADA

Fisicaresolucaoexerciciosgabaritocinematica20111serie 111218022908-phpapp01 (1)
Fisicaresolucaoexerciciosgabaritocinematica20111serie 111218022908-phpapp01 (1)Fisicaresolucaoexerciciosgabaritocinematica20111serie 111218022908-phpapp01 (1)
Fisicaresolucaoexerciciosgabaritocinematica20111serie 111218022908-phpapp01 (1)

15 oscilacoes (1)
15 oscilacoes (1)15 oscilacoes (1)
15 oscilacoes (1)

Proxima postagem
Proxima postagemProxima postagem
Proxima postagem

Eds
EdsEds
Eds

03 movimento retilineo - exercícios resolvidos
03 movimento retilineo - exercícios resolvidos03 movimento retilineo - exercícios resolvidos
03 movimento retilineo - exercícios resolvidos


CinemáTica Rotacional

  • 1. PROBLEMAS RESOLVIDOS DE FÍSICA Prof. Anderson Coser Gaudio Departamento de Física – Centro de Ciências Exatas – Universidade Federal do Espírito Santo http://www.cce.ufes.br/anderson anderson@npd.ufes.br Última atualização: 21/07/2005 15:50 H RESNICK, HALLIDAY, KRANE, FÍSICA, 4.ED., LTC, RIO DE JANEIRO, 1996. FÍSICA 1 Capítulo 11 - Cinemática Rotacional Problemas 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42
  • 2. Problemas Resolvidos de Física Prof. Anderson Coser Gaudio – Depto. Física – UFES Problemas Resolvidos 04. Uma roda gira com aceleração angular α dada por α = 4at 3 − 3bt 2 onde t é o tempo e a e b são constantes. Se a roda possui velocidade angular inicial ω0, escreva as equações para (a) a velocidade angular da roda e (b) o ângulo descrito, como função do tempo. (Pág. 225) Solução. (a) Vamos partir da equação dada: dω = 4at 3 − 3bt 2 dt d ω = ( 4at 3 − 3bt 2 ) dt d ω = ∫ ( 4at 3 − 3bt 2 ) dt ω t ∫ω 0 0 ω − ω0 = at 4 − bt 3 ω = ω0 + at 4 − bt 3 (b) Vamos partir do resultado do item (a): dθ = ω0 + at 4 − bt 3 dt dθ = (ω0 + at 4 − bt 3 ) dt ∫θ dθ = ∫ (ω + at 4 − bt 3 ) dt θ t 0 0 0 at 5 bt 4 θ − θ 0 = ω0 t + − 5 4 at 5 bt 4 θ = θ 0 + ω0 t + − 5 4 [Início] 05. Qual é a velocidade angular (a) do ponteiro de segundos, (b) do ponteiro de minutos e (c) do ponteiro de horas de um relógio? (Pág. 225) Solução. (a) Δθ 2π ω= = = 0,104719 rad/s Δt ( 60 s ) ω ≈ 0,105 rad/s (b) Δθ 2π ω= = = 1, 7453 × 10−3 rad/s Δt ( 60 × 60 s ) ________________________________________________________________________________________________________ 2 a Resnick, Halliday, Krane - Física 1 - 4 Ed. - LTC - 1996. Cap. 11 – Cinemática Rotacional
  • 3. Problemas Resolvidos de Física Prof. Anderson Coser Gaudio – Depto. Física – UFES ω ≈ 1, 75 ×10−3 rad/s (c) Δθ 2π ω= = = 1, 4544 × 10−4 rad/s Δt (12 × 60 × 60 s ) ω ≈ 1, 45 ×10−4 rad/s [Início] 09. Uma roda de 30 cm de raio possui oito raios. Ela está montada em um eixo fixo e gira à razão de 2,5 rev/s. Você deseja atirar uma flecha de 24 cm de comprimento através da roda, paralelamente ao seu eixo, sem tocar seus raios. Admita que tanto a flecha como os raios são muito finos; veja a Fig. 14. (a) Qual é a velocidade mínima que a flecha pode ter? (b) É importante o ponto, entre o eixo e a borda da roda, que você mira? Em caso afirmativo, qual a melhor localização? (Pág. 225) Solução. (a) A condição mínima para que a flecha consiga passar pela roda é que o tempo para a flecha percorrer seu próprio comprimento (l), tf, deve ser igual ao tempo requerido para a roda percorrer 1/8 de sua circunferência, tr: t f = tr l 1/ 8 = v ω v = 8ωl v = 4,8 m/s (b) A distância que a flecha passa pela roda medida a partir do centro não é importante. Embora o espaço disponível para a flecha passar próxima ao centro seja menor, a velocidade tangencial da roda nessa região também é proporcionalmente menor. [Início] 14. Como parte de uma inspeção de manutenção, a turbina de um motor a jato é posta a girar de acordo com o gráfico mostrado na Fig. 15. Quantas revoluções esta turbina realizou durante o teste? ________________________________________________________________________________________________________ 3 a Resnick, Halliday, Krane - Física 1 - 4 Ed. - LTC - 1996. Cap. 11 – Cinemática Rotacional
  • 4. Problemas Resolvidos de Física Prof. Anderson Coser Gaudio – Depto. Física – UFES (Pág. 225) Solução. Vamos dividir o intervalo total de 5 s em três subintervalos: A (0 s – 1 s), B (1 s – 3,5 s) e C (3,5 s – 5 s). Em A e C o movimento é acelerado e em B o movimento é com velocidade angular constante. O número de revoluções pode ser calculado diretamente pela variável Δφ, uma vez que se use ω em rev/s e α em rev/s2. O número total de revoluções será: Δφ = Δφ A + ΔφB + ΔφC Cálculo de ΔφA: 1 φ = φ0 + (ω0 + ω )t 2 1 1 Δφ A = (ω A0 + ω A )t = ⎡0 + ( 300 rev/s ) ⎤ (1 s ) 2 2⎣ ⎦ Δφ A = 1.500 rev Cálculo de ΔφB: B φ = φ0 + ωt ΔφB = ωBt = ( 300 rev/s ) (2,5s) ΔφB = 11.250 rev Cálculo de ΔφC: 1 φ = φ0 + (ω0 + ω )t 2 1 1 ΔφC = (ωC 0 + ωC )t = ⎡ 0 + ( 3.000 rev/s + 0 ) ⎤ (1,5 s ) 2 2⎣ ⎦ ΔφC = 2.250 rev Logo: Δφ = 11.250 rev É evidente que esta mesma resposta pode ser obtida de maneira mais confortável a partir do gráfico ω(t) × t, que foi dado. Vejamos: dφ ω( t ) = ( t ) dt dφ( t ) = ω( t ) dt ________________________________________________________________________________________________________ 4 a Resnick, Halliday, Krane - Física 1 - 4 Ed. - LTC - 1996. Cap. 11 – Cinemática Rotacional
  • 5. Problemas Resolvidos de Física Prof. Anderson Coser Gaudio – Depto. Física – UFES t Δφ( t ) = ∫ ω(t ) dt t0 Portanto, a área compreendida no gráfico ω(t) × t, no intervalo entre t0 e t corresponde ao deslocamento angular Δφ. Como o gráfico apresentado é um trapézio, sua área será: ( B + b) h A= 2 Onde B é a base maior e b é a base menor do trapézio. (Δti + Δts )Δω [ (5 s − 0) + (3,5 s − 1 s) ] (3.000 rev/s) − 0 Δφ = = 2 2 Δφ = 11.250 rev [Início] 29. Um pino rosqueado com 12,0 voltas/cm e diâmetro 1,18 cm é montado horizontalmente. Uma barra com um furo rosqueado de forma a se ajustar ao pino é aparafusada nele; veja a Fig. 17. A barra gira a 237 rev/min. Quanto tempo levará para a barra se mover 1,50 cm ao longo do pino? (Pág. 226) Solução. A velocidade (v) com que a barra avança no pino é dada por: ω l v= = λ t Nesta equação ω é a velocidade angular da barra, λ é a densidade linear de voltas da rosca e l é a distância que a barra avança num tempo t. Logo: λl t= = 0, 07594 min t t ≈ 4, 6 s [Início] 34. Um método antigo de se medir a velocidade da luz utiliza uma roda dentada girante. Um feixe de luz passa por uma fenda na borda da roda, como na Fig. 18, propaga-se até um espelho distante e retorna à roda no tempo exato para passar através da fenda seguinte na roda. Uma destas rodas dentadas possui raio de 5,0 cm e 500 dentes em sua borda. Medidas tomadas quando o espelho se encontrava à distância de 500 m da roda indicaram uma velocidade de 3,0 ________________________________________________________________________________________________________ 5 a Resnick, Halliday, Krane - Física 1 - 4 Ed. - LTC - 1996. Cap. 11 – Cinemática Rotacional
  • 6. Problemas Resolvidos de Física Prof. Anderson Coser Gaudio – Depto. Física – UFES × 105 km/s. (a) Qual era a velocidade angular (constante) da roda? (b) Qual era o módulo da velocidade linear de um ponto em sua borda? (Pág. 226) Solução. (a) O tempo de ida e volta da luz é igual ao tempo que a roda leva para girar Δφ = 2π/500 rad. Para a luz: Δs 2 L v=c= = Δt tluz 2L tluz = (1) c Para a roda: Δφ 2π ω= = Δt 500.troda 2π troda = (2) 500ω Igualando-se (1) e (2): 2L 2π = c 500ω πc ω= = 3.769,911 rad/s 500l ω ≈ 3,8 × 103 rad/s (b) v = ω r = 188, 4955 m/s v ≈ 1,9 ×102 m/s [Início] 35. Uma roda A de raio rA = 10,0 cm está acoplada por uma correia B à roda C de raio rC = 25,0 cm, como mostra a Fig. 19. A roda A aumenta sua velocidade angular à razão uniforme de 1,60 rad/s2. Determine o tempo necessário para que a roda C atinja uma velocidade rotacional de 100 rev/min; suponha que não haja deslizamento da correia. (Dica: Se a correia não desliza, os ________________________________________________________________________________________________________ 6 a Resnick, Halliday, Krane - Física 1 - 4 Ed. - LTC - 1996. Cap. 11 – Cinemática Rotacional
  • 7. Problemas Resolvidos de Física Prof. Anderson Coser Gaudio – Depto. Física – UFES módulos das velocidades lineares na borda das duas rodas são iguais.) (Pág. 227) Solução. O tempo procurado pode ser obtido a partir da equação de movimento acelerado da roda C: ω = ω0 + α t ωC = ωC 0 + α C t ωC t= (1) αC Embora as acelerações angulares das rodas C (αC) e A (αA) sejam diferentes, suas acelerações tangenciais (aC e aA) são iguais, pois é a mesma aceleração da correia B. a A = aC α A rA = α C rC α A rA αC = (2) rC Substituindo-se (1) em (2): ω r t = C C = 16,3624 s α A rA t ≈ 16, 4 s [Início] 36. As lâminas de um moinho de vento partem do repouso e giram com aceleração angular de 0,236 rad/s2. Quanto tempo passa até que um ponto da lâmina assuma os mesmos valores para os módulos da aceleração centrípeta e da aceleração tangencial? (Pág. 227) Solução. A condição para que a aceleração centrípeta e a aceleração tangencial sejam iguais é: aC = aT ω 2r = α r ω= α O tempo para atingir essa velocidade partindo do repouso é: ω = ω0 + α t ________________________________________________________________________________________________________ 7 a Resnick, Halliday, Krane - Física 1 - 4 Ed. - LTC - 1996. Cap. 11 – Cinemática Rotacional
  • 8. Problemas Resolvidos de Física Prof. Anderson Coser Gaudio – Depto. Física – UFES α = 0 + αt α α 1 t= = = = 2, 0584 s α α 2 α t ≈ 2, 06 s [Início] 41. Um objeto se move no plano de xy de forma que x = R cos ωt e y = R sen ωt, sendo x e y as coordenadas do objeto, t o tempo e R e ω constantes. (a) Elimine t entre estas equações para encontrar a equação da curva na qual o objeto se move. Que curva é essa? Qual é o significado da constante ω? (b) Derive as equações de x e y em relação ao tempo para encontrar as componentes x e y da velocidade do corpo, vx e vy. Combine vx e vy para encontrar o módulo, a direção e o sentido de v. Descreva o movimento do objeto. (c) Derive vx e vy com relação ao tempo para obter o módulo, a direção e o sentido da aceleração resultante. (Pág. 227) Solução. (a) Vamos elevar ao quadrado a equação de x. x = R cos ωt x 2 = R 2 cos 2 ωt x 2 = R 2 (1 − sen 2 ωt ) x2 sen 2 ωt = 1 − (1) R2 Agora vamos fazer o mesmo com a equação de y: y = R sen ω t y 2 = R 2 sen 2 ωt (2) Substituindo-se (1) em (2): y2 = R2 − x2 x2 + y2 = R2 (3) A Eq. (3) corresponde à equação de uma circunferência. A constante ω ajusta a freqüência dos ciclos das funções trigonométricas seno e cosseno. Em termos físicos, ω é a freqüência ou velocidade angular do objeto que se move ao longo da trajetória circular. Veja o esquema a seguir: y y r θ x x ________________________________________________________________________________________________________ 8 a Resnick, Halliday, Krane - Física 1 - 4 Ed. - LTC - 1996. Cap. 11 – Cinemática Rotacional
  • 9. Problemas Resolvidos de Física Prof. Anderson Coser Gaudio – Depto. Física – UFES (b) dx = vx = −ω R sen ωt dt dy = v y = ω R cos ωt dt Logo, o vetor velocidade vale: v = vx i + v y j = −ω R sen ωti + ω R cos ωtj O módulo de v vale: v= ( −ω R sen ωt ) + (ω R cos ωt ) 2 2 v = ω 2 R 2 sen 2 ωt + ω 2 R 2 cos 2 ωt v = ω R sen 2 ωt + cos 2 ωt v = ωR Sabendo-se que: r = xi + yj = R cos ω ti + ω R sen ωtj O produto escalar entre r e v vale: r ⋅ v = ( R cos ωti + R sen ωtj) ⋅ ( −ω R sen ωti + ω R cos ωtj) r ⋅ v = ( R cos ωti ) ⋅ ( −ω R sen ωti ) + ( R cos ωti ) ⋅ (ω R cos ωtj) + + ( R sen ωtj) ⋅ ( −ω R sen ωti ) + ( R sen ωtj) ⋅ (ω R cos ωtj) r ⋅ v = −ω R 2 sen ωt cos ωt + 0 + 0 + ω R 2 sen ωt cos ωt r⋅v = 0 Como: r ⋅ v = Rv cos φ = 0 Onde φ é o ângulo entre os vetores r e v. Como cos φ = 0, isso implica em φ = 90o. Logo, r e v são ortogonais. Portanto, como r é radial, v deve ser tangencial à trajetória circular. Veja o esquema a seguir: y v vy y vx r θ x x (c) dvx = ax = −ω 2 R cos ωt = −ω 2 x dt ________________________________________________________________________________________________________ 9 a Resnick, Halliday, Krane - Física 1 - 4 Ed. - LTC - 1996. Cap. 11 – Cinemática Rotacional
  • 10. Problemas Resolvidos de Física Prof. Anderson Coser Gaudio – Depto. Física – UFES dv y = a y = −ω 2 R sen ωt = −ω 2 y dt Logo: a = ax i + a y j = −ω 2 xi − ω 2 yj Esta equação mostra que a tem a mesma direção de r, porém com o sentido contrário. Ou seja, a aponta no sentido radial. O módulo de a vale: ( −ω x ) + ( −ω y ) 2 2 a= 2 2 = ω 2 x2 + y2 a = ω 2r Veja o esquema a seguir: y ax y ay r a θ x x [Início] ________________________________________________________________________________________________________ 10 a Resnick, Halliday, Krane - Física 1 - 4 Ed. - LTC - 1996. Cap. 11 – Cinemática Rotacional
