1. A Cartografia e
Escala

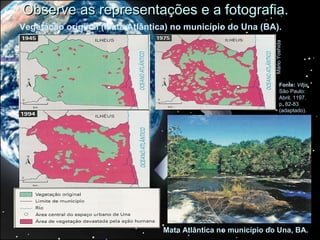

2. Observe as representações e a fotografia.
Vegetação original (Mata Atlântica) no município do Una (BA).
Mário Yoshida
Fonte: Veja.
São Paulo:
Abril, 1197.
p. 82-83
(adaptado).
Mata Atlântica no município do Una, BA.

3. Conversa
► Os mapas e a fotografia são de que lugar?
► Em suaopinião, os mapas e a fotografia
fornecem algum tipo de informação? Por
quê?
► Houve modificaçãona paisagem com o
passar do tempo? O que mudou?

4. ► Como estão representados:
– os rios?
– A vegetação original?
– Os limites de município?
– O oceano?
– A área central do espaço urbano de
Una?
► De que forma você obteve essas
informações?
► Em sua opinião, o que é um mapa?

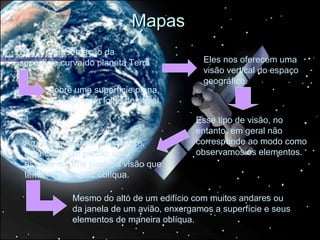

5. Mapas
São a representação da
superfície curva do planeta Terra Eles nos oferecem uma
visão vertical do espaço
geográfico.
sobre uma superfície plana,
ou seja, uma folha de papel.
Esse tipo de visão, no
entanto, em geral não
Ao olharmos para uma árvore, corresponde ao modo como
uma casa, um prédio, uma observamos os elementos.
estrada ou uma ponte, a visão que
temos é lateral ou oblíqua.
Mesmo do alto de um edifício com muitos andares ou
da janela de um avião, enxergamos a superfície e seus
elementos de maneira oblíqua.

6. BASE – Aerofotogrametria e Projetos S/A
Delfim Martins / Pulsar Imagens
Visão oblíqua de trecho da cidade Visão vertical de trecho da cidade
de Florianópolis, SC (2007). de Florianópolis, SC (2002).

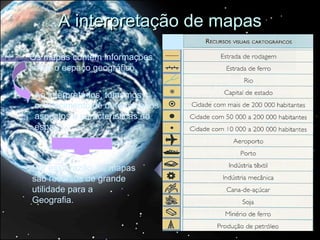

7. A interpretação de mapas
Os mapas contêm informações
sobre o espaço geográfico.
Ao interpretá-los, tomamos
conhecimento de determinados
aspectos e características do
espaço.
Por essa razão, os mapas
são recursos de grande
utilidade para a
Geografia.

8. As informações dos mapas
estão representadas por:
símbolos, cores e linhas.
Recursos visuais gráficos que,
aplicados aos mapas, recebem o
nome de cartográficos.
Para ler mapas,
precisamos
Por isso, afirmamos que interpretar seus
os mapas apresentam recursos visuais
uma linguagem gráfica. cartográficos.

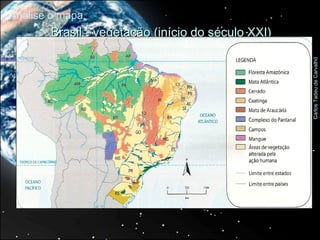

9. Analise o mapa.
Brasil - vegetação (início do século XXI)
Carlos Tadeu de Carvalho

10. Conversa
► Um dos elementos do mapa é o título, que, de
certa forma, resume as suas informações. No
caso desse mapa, o título está na parte superior.
Qual é ele?
► A escala informa quantas vezes o espaço foi
reduzido para ser representado por meio do
mapa. Coloque uma régua sobre a escala para
medir o intervalo, em centímetros, entre o zero e o
533. A quantidade de centímetros refere-se ao
mapa; a de quilômetros, à medida real. Quantos
centímetros do mapa representam 533 km na
realidade?

11. ► No mapa existem símbolos, cores e linhas.
Para saber seus significados, o que
devemos observar?
► Quais informaçõesdo espaço geográfico
podemos obter ao interpretar a linguagem
gráfica desse mapa?
► Citeestados cuja vegetação foi alterada
pela ação humana.
► Citeestados que no início do século XXI
apresentavam áreas amplas de vegetação
original.

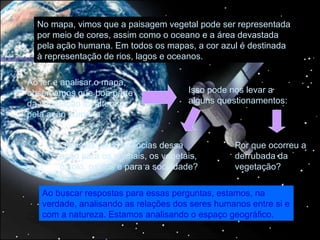

12. No mapa, vimos que a paisagem vegetal pode ser representada
por meio de cores, assim como o oceano e a área devastada
pela ação humana. Em todos os mapas, a cor azul é destinada
à representação de rios, lagos e oceanos.
Ao ler e analisar o mapa,
observamos que boa parte Isso pode nos levar a
da vegetação foi alterada alguns questionamentos:
pela ação humana.
Quais as consequências dessa Por que ocorreu a
ação para os animais, os vegetais, derrubada da
o solo, os rios e para a sociedade? vegetação?
Ao buscar respostas para essas perguntas, estamos, na
verdade, analisando as relações dos seres humanos entre si e
com a natureza. Estamos analisando o espaço geográfico.

13. Cartografia e cartógrafo
A elaboração de mapas é uma das
atividades realizadas pela cartografia.
Ela engloba tarefas como: a obtenção
de informações sobre o espaço a ser
mapeado, a pesquisa em livros e
outros escritos, a confecção de mapas,
a sua impressão e a sua publicação. O
cartógrafo é o profissional que
trabalha na elaboração de mapas.

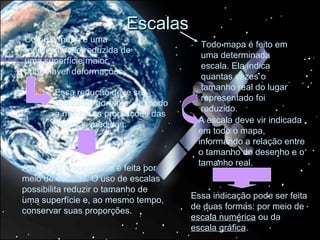

14. Escalas
Como o mapa é uma
Todo mapa é feito em
representação reduzida de
uma determinada
uma superfície maior,
escala. Ela indica
pode haver deformações.
quantas vezes o
tamanho real do lugar
Essa redução deve ser
representado foi
realizada, portanto, de modo
reduzido.
a manter as proporções das
diversas medidas. A escala deve vir indicada
em todo o mapa,
informando a relação entre
o tamanho do desenho e o
tamanho real.
A redução proporcional é feita por
meio de escalas. O uso de escalas
possibilita reduzir o tamanho de
uma superfície e, ao mesmo tempo, Essa indicação pode ser feita
conservar suas proporções. de duas formas: por meio de
escala numérica ou da
escala gráfica.

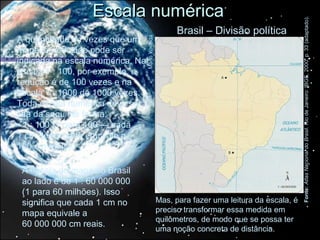

15. Escala numérica
Fonte: Atlas Nacional do Brasil. Rio de Janeiro: IBGE, 2000. p. 33 (adaptado).
Brasil – Divisão política
A quantidade de vezes que um
Mário Yoshida
mapa foi reduzido pode ser
indicada na escala numérica. Na
escala 1 : 100, por exemplo, a
redução é de 100 vezes e na
escala 1 : 1000 de 1000 vezes.
Toda escala numérica deve ser
lida da seguinte forma:
• 1 : 100 (1 para 100 — cada
1 cm desenhado equivale a
100 cm reais).
A escala do mapa do Brasil
ao lado é de 1 : 60 000 000
(1 para 60 milhões). Isso
significa que cada 1 cm no Mas, para fazer uma leitura da escala, é
mapa equivale a preciso transformar essa medida em
quilômetros, de modo que se possa ter
60 000 000 cm reais.
uma noção concreta de distância.

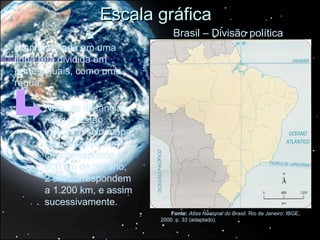

16. Escala gráfica
Brasil – Divisão política
Mário Yoshida
É apresentada em uma
linha reta dividida em
partes iguais, como uma
régua.
Nela, as distâncias
reais já estão
indicadas. No mapa,
cada espaço de 1
cm corresponde a
600 km de terreno;
2 cm correspondem
a 1.200 km, e assim
sucessivamente.
Fonte: Atlas Nacional do Brasil. Rio de Janeiro: IBGE,
2000. p. 33 (adaptado).

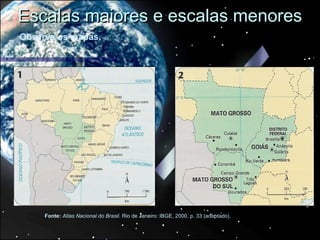

17. Escalas maiores e escalas menores
Observe os mapas.
Fonte: Atlas Nacional do Brasil. Rio de Janeiro: IBGE, 2000. p. 33 (adaptado).

18. Conversa
► Em qual dosmapas o espaço foi
reduzido mais vezes?
► Qual desses mapas representa mais
elementos, ou seja, em qual deles há
mais detalhes?

19. No mapa 1, ao observar a escala gráfica, verificamos que
1 cm corresponde a 790 km do espaço. A escala numérica
desse mapa seria 1 : 79 000 000. No mapa 2, a escala
indica que 1 cm corresponde a 290 km do espaço. A sua
escala numérica seria 1 : 29 000 000.
No mapa 1, o espaço foi reduzido 79 000 000 (79 milhões)
de vezes. No mapa 2, o espaço foi reduzido 29 000 000
(29 milhões) de vezes. Se é assim, qual mapa apresenta
escala maior?
A escala maior é a do mapa 2, pois o espaço representado foi
reduzido menos vezes. É por isso que é possível aplicar mais
detalhes nesse mapa, como as capitais e as cidades principais. Se
fôssemos representar todas essas cidades na região Centro-Oeste
no mapa 1, os nomes, além de muito pequenos, ficariam
sobrepostos uns aos outros. Seria um mapa de difícil leitura.

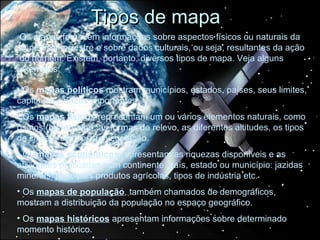

20. Tipos de mapa
Os mapas fornecem informações sobre aspectos físicos ou naturais da
superfície terrestre e sobre dados culturais, ou seja, resultantes da ação
do homem. Existem, portanto, diversos tipos de mapa. Veja alguns
exemplos:
• Os mapas políticos mostram municípios, estados, países, seus limites,
capitais e cidades importantes.
• Os mapas físicos representam um ou vários elementos naturais, como
os rios (hidrografia), as formas de relevo, as diferentes altitudes, os tipos
de clima e os tipos de vegetação.
• Os mapas econômicos representam as riquezas disponíveis e as
atividades praticadas num continente, país, estado ou município: jazidas
minerais, principais produtos agrícolas, tipos de indústria etc.
• Os mapas de população, também chamados de demográficos,
mostram a distribuição da população no espaço geográfico.
• Os mapas históricos apresentam informações sobre determinado
momento histórico.

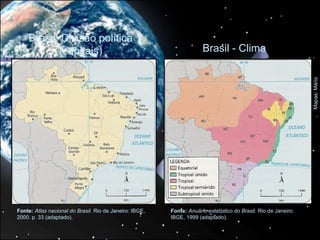

21. Brasil: Divisão política
(capitais) Brasil - Clima
Mapas: Mário
Fonte: Atlas nacional do Brasil. Rio de Janeiro: IBGE, Fonte: Anuário estatístico do Brasil. Rio de Janeiro:
2000. p. 33 (adaptado). IBGE, 1999 (adaptado).

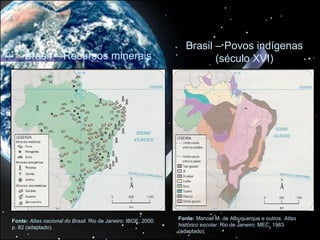

22. Brasil – Povos indígenas
Brasil – Recursos minerais (século XVI)
Fonte: Atlas nacional do Brasil. Rio de Janeiro: IBGE, 2000. Fonte: Manoel M. de Albuquerque e outros. Atlas
p. 82 (adaptado). histórico escolar. Rio de Janeiro: MEC, 1983
(adaptado).

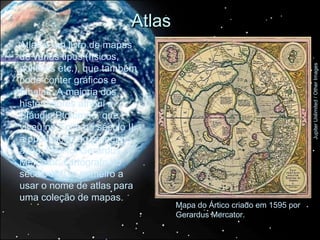

23. Atlas
Atlas é um livro de mapas
de vários tipos (físicos,
políticos etc.), que também
Jupiter Unlimited / Other Images
pode conter gráficos e
tabelas. A maioria dos
historiadores atribui a
Cláudio Ptolomeu, que
viveu no Egito no século II,
a publicação do primeiro
atlas. Mas foi Gerardus
Mercator, cartógrafo do
século XVI, o primeiro a
usar o nome de atlas para
uma coleção de mapas.
Mapa do Ártico criado em 1595 por
Gerardus Mercator.

24. O domínio e as técnicas na elaboração dos mapas
Dessa forma, à medida que
Os mapas fazem parte da
os avanços tecnológicos
história de todos os povos
possibilitavam um
Como conhecimento mais
detalhado do espaço, e os
recursos e equipamentos
Resultado da necessidade de se aprimoravam, os mapas
representar graficamente as passaram a apresentar
diversas atividades praticadas e uma riqueza de detalhes e
outras características do espaço uma precisão cada vez
geográfico. maiores.
Ao longo da história foram
ocorrendo modificações na maneira
como os mapas eram elaborados.
A partir do século XX, a confecção de mapas evoluiu bastante, com a
utilização da fotografia aérea. Esse recurso permite obter informações
mais precisas dos lugares, com base em uma visão vertical.

25. A obtenção de informações sobre o trecho do espaço geográfico é,
portanto, essencial para a confecção de mapas, e também de
maquetes e plantas.
BASE – Aerofotogrametria e Projetos S/A
O processo de levantamento
de informações a distância,
com o auxílio de diversas
técnicas, aviões, satélites
artificiais e radares, recebe o
nome de sensoriamento
remoto. O emprego desse
recurso, porém, não elimina
o trabalho de campo, ou
seja, medições,
constatações e análises no
próprio trecho do espaço
geográfico a ser mapeado.
Fotografia aérea de trecho da cidade de
Salvador, BA (2001).

26. Satélites artificiais e cartografia
A partir de 1960, quando os Estados Unidos lançaram o
primeiro satélite meteorológico, Desde então, o sensoriamento
remoto passou a ser feito também por meio de satélites
artificiais e o conhecimento do espaço geográfico mundial não
parou de aumentar.
Informações de diferentes tipos de satélites
permitem a elaboração de uma variedade de
mapas: devastação vegetal, recursos minerais,
meteorológicos (previsão do tempo).
Em função da maior precisão de informações, obtida
com esse recurso, muitos mapas, cujo uso já havia sido
consagrado, foram refeitos.

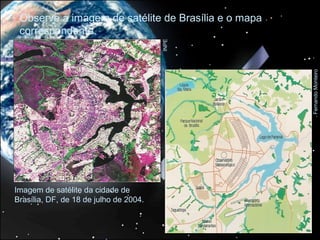

27. Observe a imagem de satélite de Brasília e o mapa
correspondente.
INPE
Fernando Monteiro
Imagem de satélite da cidade de
Brasília, DF, de 18 de julho de 2004.

28. Globo terrestre
Ingram - Other Images
É a forma mais fiel de
representar graficamente a
Terra.
No globo, os continentes ou
outras partes menores do
planeta são representados
sem deformação.
Ainda assim:
Ele possui algumas limitações: seu
transporte o fato de não oferecer uma
visão mais detalhada da superfície
terrestre e o de não permitir a
observação de todas as partes ao
mesmo tempo.

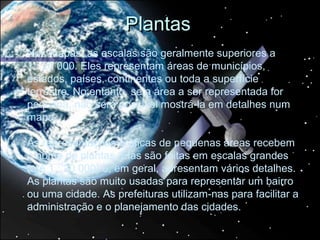

29. Plantas
Nos mapas, as escalas são geralmente superiores a
1 : 20 000. Eles representam áreas de municípios,
estados, países, continentes ou toda a superfície
terrestre. No entanto, se a área a ser representada for
pequena, não será possível mostrá-la em detalhes num
mapa.
As representações gráficas de pequenas áreas recebem
o nome de plantas. Elas são feitas em escalas grandes
(até 1 : 20 000) e, em geral, apresentam vários detalhes.
As plantas são muito usadas para representar um bairro
ou uma cidade. As prefeituras utilizam-nas para facilitar a
administração e o planejamento das cidades.

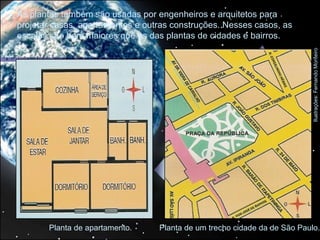

30. As plantas também são usadas por engenheiros e arquitetos para
projetar casas, apartamentos e outras construções. Nesses casos, as
escalas são bem maiores que as das plantas de cidades e bairros.
Ilustrações: Fernando Monteiro
Planta de apartamento. Planta de um trecho cidade da de São Paulo.

31. Maquete
Nem todas as representações do espaço geográfico
mostram uma visão bidimensional, como a planta e
o mapa.
A maquete é uma representação, em
miniatura, de uma construção (casa,
edifício, fábrica etc.) ou de um lugar. Ela
pode ser feita de diferentes tipos de
materiais.
Diferentemente dos mapas e plantas, a
maquete mostra uma visão tridimensional
da área representada. Esta é a visão que
temos das coisas em nosso dia a dia, pois
vemos a altura, a largura e o comprimento,
ou seja, três dimensões.

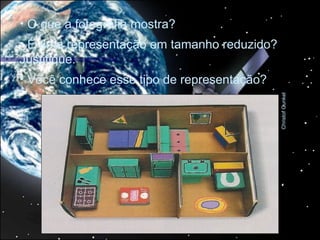

32. • O que a fotografia mostra?
• É uma representação em tamanho reduzido?
Justifique.
• Você conhece esse tipo de representação?
Christof Gunkel

33. Observe as fotografias a
seguir.
1 2 3
BASE – Aerofotogrametria e Projetos S/A

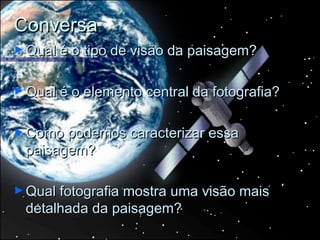

34. Conversa
► Qual é o tipo de visão da paisagem?
► Qual é o elemento central da fotografia?
► Como podemos caracterizar essa
paisagem?
► Qual fotografia
mostra uma visão mais
detalhada da paisagem?
