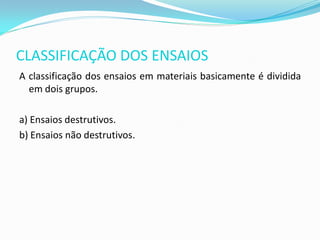

2. CLASSIFICAÇÃO DOS ENSAIOS
A classificação dos ensaios em materiais basicamente é dividida
em dois grupos.
a) Ensaios destrutivos.
b) Ensaios não destrutivos.

3. ENSAIOS MECÂNICOS

4. ENSAIOS MECÂNICOS

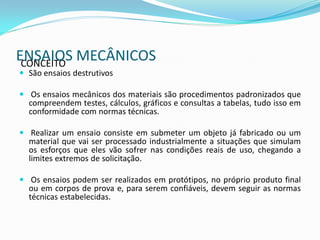

CONCEITO
 São ensaios destrutivos
 Os ensaios mecânicos dos materiais são procedimentos padronizados que
compreendem testes, cálculos, gráficos e consultas a tabelas, tudo isso em
conformidade com normas técnicas.
 Realizar um ensaio consiste em submeter um objeto já fabricado ou um
material que vai ser processado industrialmente a situações que simulam
os esforços que eles vão sofrer nas condições reais de uso, chegando a
limites extremos de solicitação.
 Os ensaios podem ser realizados em protótipos, no próprio produto final
ou em corpos de prova e, para serem confiáveis, devem seguir as normas
técnicas estabelecidas.

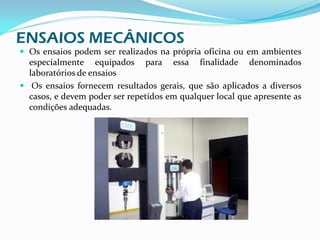

5. ENSAIOS MECÂNICOS
 Os ensaios podem ser realizados na própria oficina ou em ambientes
especialmente equipados para essa finalidade denominados
laboratórios de ensaios
 Os ensaios fornecem resultados gerais, que são aplicados a diversos
casos, e devem poder ser repetidos em qualquer local que apresente as
condições adequadas.

6. ENSAIOS MECÂNICOS
 Os ensaios de protótipos são muito importantes, pois permitem avaliar
se o produto testado apresenta características adequadas à sua função.
Os resultados obtidos nesses testes não podem ser generalizados, mas
podem servir de base para outros objetos que sejam semelhantes ou
diferentes.
 Já os ensaios em corpos de provas, realizados de acordo com a normas
técnicas estabelecidas, em condições padronizadas, permitem obter
resultados de aplicação mais geral, que podem ser utilizados e
reproduzidos em qualquer lugar.

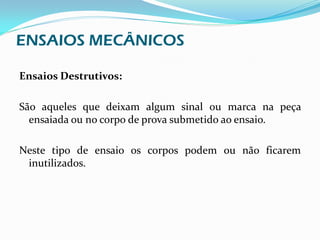

7. ENSAIOS MECÂNICOS
Ensaios Destrutivos:
São aqueles que deixam algum sinal ou marca na peça
ensaiada ou no corpo de prova submetido ao ensaio.
Neste tipo de ensaio os corpos podem ou não ficarem
inutilizados.

8. ENSAIOS MECÂNICOS
TIPOS DE ENSAIOS MECÂNICOS:
Tração
Compressão
Cisalhamento
Dobramento
Flexão
Embutimento
Torção
Dureza
Fluência
Fadiga
Impacto

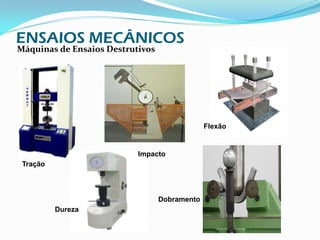

9. ENSAIOS MECÂNICOS
Máquinas de Ensaios Destrutivos
Flexão
Impacto
Tração
Dobramento
Dureza

10. ENSAIOS MECÂNICOS

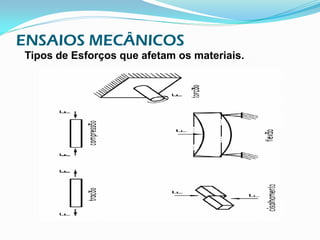

Tipos de Esforços que afetam os materiais.

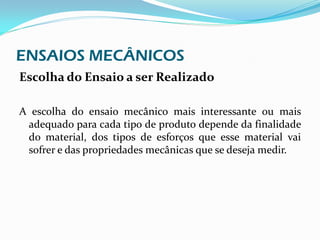

11. ENSAIOS MECÂNICOS
Escolha do Ensaio a ser Realizado
A escolha do ensaio mecânico mais interessante ou mais
adequado para cada tipo de produto depende da finalidade
do material, dos tipos de esforços que esse material vai
sofrer e das propriedades mecânicas que se deseja medir.

12. ENSAIOS MECÂNICOS

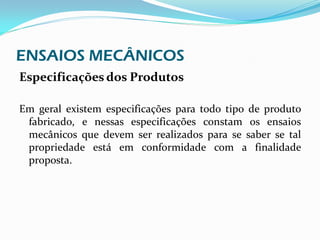

Especificações dos Produtos
Em geral existem especificações para todo tipo de produto
fabricado, e nessas especificações constam os ensaios
mecânicos que devem ser realizados para se saber se tal
propriedade está em conformidade com a finalidade
proposta.

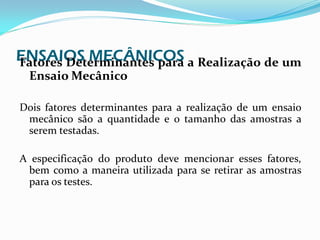

13. ENSAIOS MECÂNICOS a Realização de um
Fatores Determinantes para
Ensaio Mecânico
Dois fatores determinantes para a realização de um ensaio
mecânico são a quantidade e o tamanho das amostras a
serem testadas.
A especificação do produto deve mencionar esses fatores,
bem como a maneira utilizada para se retirar as amostras
para os testes.

14. ENSAIOS MECÂNICOS

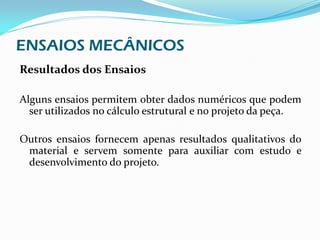

Resultados dos Ensaios
Alguns ensaios permitem obter dados numéricos que podem
ser utilizados no cálculo estrutural e no projeto da peça.
Outros ensaios fornecem apenas resultados qualitativos do
material e servem somente para auxiliar com estudo e
desenvolvimento do projeto.

15. ENSAIOS MECÂNICOS

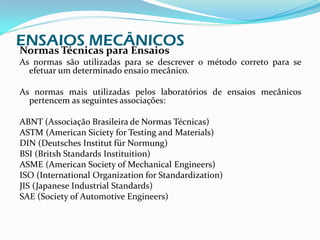

Normas Técnicas para Ensaios
As normas são utilizadas para se descrever o método correto para se
efetuar um determinado ensaio mecânico.
As normas mais utilizadas pelos laboratórios de ensaios mecânicos
pertencem as seguintes associações:
ABNT (Associação Brasileira de Normas Técnicas)
ASTM (American Siciety for Testing and Materials)
DIN (Deutsches Institut für Normung)
BSI (Britsh Standards Instituition)
ASME (American Society of Mechanical Engineers)
ISO (International Organization for Standardization)
JIS (Japanese Industrial Standards)
SAE (Society of Automotive Engineers)

16. ENSAIOS MECÂNICOS

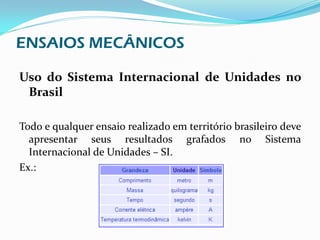

Uso do Sistema Internacional de Unidades no
Brasil
Todo e qualquer ensaio realizado em território brasileiro deve
apresentar seus resultados grafados no Sistema
Internacional de Unidades – SI.
Ex.:

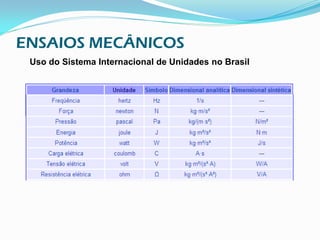

17. ENSAIOS MECÂNICOS
Uso do Sistema Internacional de Unidades no Brasil

18. ENSAIOS NÃO DESTRUTIVOS

19. ENSAIOS NÃO DESTRUTIVOS

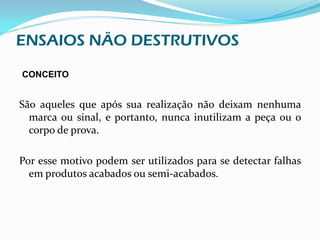

CONCEITO
São aqueles que após sua realização não deixam nenhuma
marca ou sinal, e portanto, nunca inutilizam a peça ou o
corpo de prova.
Por esse motivo podem ser utilizados para se detectar falhas
em produtos acabados ou semi-acabados.

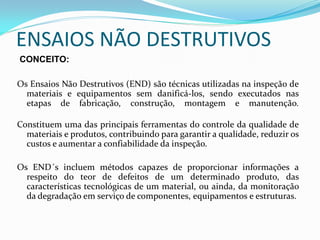

20. ENSAIOS NÃO DESTRUTIVOS
CONCEITO:
Os Ensaios Não Destrutivos (END) são técnicas utilizadas na inspeção de
materiais e equipamentos sem danificá-los, sendo executados nas
etapas de fabricação, construção, montagem e manutenção.
Constituem uma das principais ferramentas do controle da qualidade de
materiais e produtos, contribuindo para garantir a qualidade, reduzir os
custos e aumentar a confiabilidade da inspeção.
Os END´s incluem métodos capazes de proporcionar informações a
respeito do teor de defeitos de um determinado produto, das
características tecnológicas de um material, ou ainda, da monitoração
da degradação em serviço de componentes, equipamentos e estruturas.

21. ENSAIOS NÃO DESTRUTIVOS
Aplicações:
São muito utilizados nos setores petróleo/petroquímico,
químico, aeronáutico, aeroespacial, siderúrgico, naval,
eletromecânico, papel e celulose, entre outros.
Contribuem para a qualidade dos bens e serviços, redução de
custo, sendo fator de competitividade para as empresas que
utilizam esses tipos de ensaios.

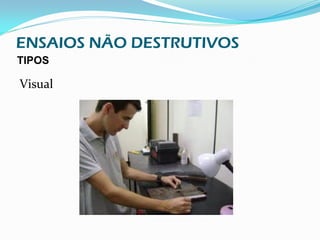

22. ENSAIOS NÃO DESTRUTIVOS
TIPOS
Visual

23. ENSAIOS NÃO DESTRUTIVOS
TIPOS

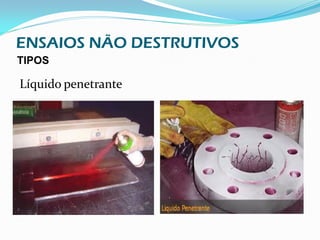

Líquido penetrante

24. ENSAIOS NÃO DESTRUTIVOS
TIPOS
Partículas magnéticas

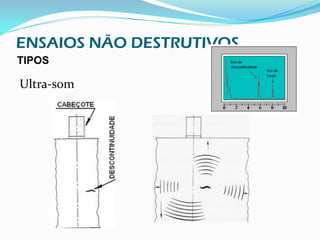

25. ENSAIOS NÃO DESTRUTIVOS
TIPOS
Ultra-som

26. ENSAIOS NÃO DESTRUTIVOS
TIPOS
Radiografia industrial
Bobina de
mangueiras
Irradiador
Manivela para Mangueira
controle remoto
Chaves de
segurança
Mangueiras
Porta isótopo

27. ENSAIOS NÃO DESTRUTIVOS

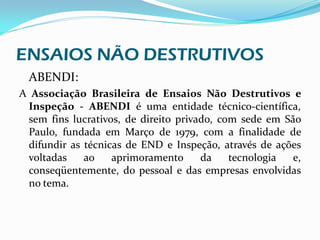

ABENDI:
A Associação Brasileira de Ensaios Não Destrutivos e
Inspeção - ABENDI é uma entidade técnico-científica,
sem fins lucrativos, de direito privado, com sede em São
Paulo, fundada em Março de 1979, com a finalidade de
difundir as técnicas de END e Inspeção, através de ações
voltadas ao aprimoramento da tecnologia e,
conseqüentemente, do pessoal e das empresas envolvidas
no tema.
