1. O documento discute projetos de câmaras frias, incluindo revisão básica de refrigeração, noções de projeto de câmaras, seleção de componentes e fluxograma de operação. 2. As principais formas de transferência de calor são discutidas: condução, convecção e radiação. 3. Os conceitos de calor sensível e latente são explicados em relação ao resfriamento e congelamento de alimentos em câmaras frias.

1. 1

2. Sumário:
1- Revisão Básica / 3
2- Noções de projeto de câmaras frigoríficas / 12
3- Câmaras frias tipo Plug-in / 22
4- Seleção de componentes das câmaras frias / 25
5- Fluxograma de uma Câmara Frigorífica / 32
6- Referências Bibliográficas / 37
7- Anexos / 38
2
Seja você a mudança que gostaria de ver no mundo (Mahatma Gandhi)

3. 1– Revisão Geral
1.1- Introdução
A refrigeração tem aplicação em diversos campos da vida humana e se estende desde o
uso doméstico até uso industrial e de transporte.
A capacidade dos refrigeradores domésticos varia muito com temperaturas na faixa de
-8o
C a -18o
C no compartimento de congelados e +2o
C a +7o
C no compartimento dos
produtos resfriados.

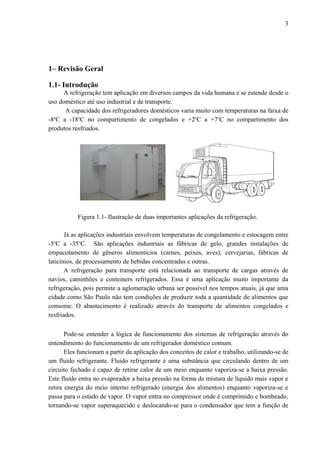

Figura 1.1- Ilustração de duas importantes aplicações da refrigeração.
Já as aplicações industriais envolvem temperaturas de congelamento e estocagem entre
-5o
C a -35o
C. São aplicações industriais as fábricas de gelo, grandes instalações de
empacotamento de gêneros alimentícios (carnes, peixes, aves); cervejarias, fábricas de
laticínios, de processamento de bebidas concentradas e outras.
A refrigeração para transporte está relacionada ao transporte de cargas através de
navios, caminhões e conteiners refrigerados. Essa é uma aplicação muito importante da
refrigeração, pois permite a aglomeração urbana ser possível nos tempos atuais, já que uma
cidade como São Paulo não tem condições de produzir toda a quantidade de alimentos que
consome. O abastecimento é realizado através do transporte de alimentos congelados e
resfriados.
Pode-se entender a lógica de funcionamento dos sistemas de refrigeração através do
entendimento do funcionamento de um refrigerador doméstico comum.
Eles funcionam a partir da aplicação dos conceitos de calor e trabalho, utilizando-se de
um fluido refrigerante. Fluido refrigerante é uma substância que circulando dentro de um
circuito fechado é capaz de retirar calor de um meio enquanto vaporiza-se a baixa pressão.
Este fluido entra no evaporador a baixa pressão na forma de mistura de líquido mais vapor e
retira energia do meio interno refrigerado (energia dos alimentos) enquanto vaporiza-se e
passa para o estado de vapor. O vapor entra no compressor onde é comprimido e bombeado,
tornando-se vapor superaquecido e deslocando-se para o condensador que tem a função de
3

4. liberar a energia retirada dos alimentos e resultante do trabalho de compressão para o meio
exterior. O fluido ao liberar sua energia passa do estado de vapor superaquecido para líquido
(condensa) e finalmente entra no dispositivo de expansão onde tem sua pressão reduzida
para novamente ingressar no evaporador e repetir-se assim o ciclo. Esse processo é
ilustrado através da tabela 1.1 e da figura 1.2.
DISPOSITIVO DE
EXPANSÃO
COMPRESSOR
EVAPORADOR CONDENSADOR
MEIOREFRIGERADO
CALORPARAMEIO
EXTERNO
VAPORIZAÇÃODO
FLUIDOREFRIGERANTE CONDENSAÇÃODO
FLUIDOREFRIGERANTE

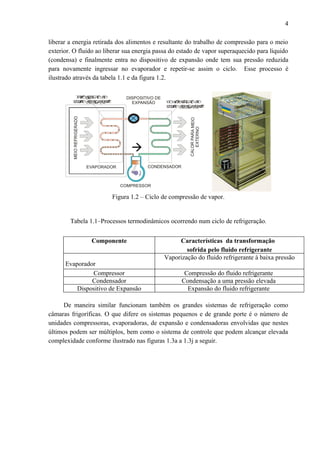

Figura 1.2 – Ciclo de compressão de vapor.
Tabela 1.1–Processos termodinâmicos ocorrendo num ciclo de refrigeração.
Componente Características da transformação
sofrida pelo fluido refrigerante
Evaporador
Vaporização do fluido refrigerante à baixa pressão
Compressor Compressão do fluido refrigerante
Condensador Condensação a uma pressão elevada
Dispositivo de Expansão Expansão do fluido refrigerante
De maneira similar funcionam também os grandes sistemas de refrigeração como
câmaras frigoríficas. O que difere os sistemas pequenos e de grande porte é o número de
unidades compressoras, evaporadoras, de expansão e condensadoras envolvidas que nestes
últimos podem ser múltiplos, bem como o sistema de controle que podem alcançar elevada
complexidade conforme ilustrado nas figuras 1.3a a 1.3j a seguir.
4

5. Conforme observado nas figuras anteriores, uma câmara fria é o espaço de
armazenagem com condições internas controladas por um sistema de refrigeração. Algumas
câmaras são utilizadas para armazenar resfriados e outras para armazenar congelados. Há
ainda câmaras de maior porte com atmosfera controlada para estocagem de longo prazo de
frutas e vegetais. Nessas câmaras a quantidade de oxigênio é reduzida automaticamente para
reduzir o metabolismo vital das frutas. No lugar do oxigênio o ambiente interno da câmara
recebe gás carbônico. Como o futuro Técnico de Refrigeração e Ar Condicionado,
registrado no CREA poderá realizar projetos de até 5 TR ou até 60.000 Btu/h, o objetivo
deste texto é detalhar como se elabora um projeto completo de câmara fria de pequeno porte
que envolve a estimativa da carga térmica, a escolha do tamanho da câmara, do tipo de
evaporador, tipo de unidade condensadora e demais componentes.
5

6. 1.2- Calor sensível e calor latente
Os efeitos das trocas de calor entre um corpo e outro podem ser percebidos na forma
sensível e na forma latente. Observa-se que quando o calor aplicado modifica a temperatura
do corpo, então este é chamado de calor sensível. Porém, se há modificação do estado físico
da matéria (mudança de fase), então se tem troca de calor latente.
Supondo que uma dada massa de 1kg de gelo a –20°C seja aquecida. Neste processo
de aquecimento tem-se num primeiro momento a elevação da temperatura do gelo de –20
até 0°C (calor sensível sendo trocado, Q1=10kcal (48,16kJ). A água tem como característica
ser uma substância pura e desta forma, muda de fase nesta temperatura constante. Nesta
etapa há apenas troca de calor latente, Q2=80kcal (334,88kJ). Todo o gelo transforma-se em
água líquida e neste momento inicia-se o processo de aquecimento, onde há troca de calor
sensível. O aquecimento prossegue até que a água atinja o ponto de vaporização a 100°C,
sendo o calor trocado de 0 a 100°C, Q3=100kcal (418,6 kJ). Neste instante, a variação de
temperatura cessa e a troca de calor latente é iniciada.
T ( C)
Q2 Q3
-20
0
20
40
60
100
80
o
10 90 190 CALOR TROCADO
EM kcal
Q1
LÍQUIDO + SÓLIDO
LÍQUIDO
S
Latente SensívelSensível
Figura 1.4 – Curva de aquecimento de uma massa de água
O cálculo da quantidade de calor necessária durante este processo pode ser feito
através de duas expressões. A primeira permite o cálculo do calor sensível e a segunda do
calor latente, conforme expresso a seguir:
21 ..... TcmLmTcmQ líquidofusãosólidototal ∆++∆=
(1.1)
Onde: m é a massa da substância a ser aquecida; c é o calor específico (o calor específico do
gelo é a metade do calor específico da água líquida); ∆T = Tfinal- Tinicial; Tfinal é a temperatura
final e Tinicial é temperatura inicial da substância. Já “L” é o calor latente de fusão, que é a
quantidade de calor que se acrescenta ao corpo e que causa uma mudança de estado, sem
mudança de temperatura.
Da mesma forma que a água, é possível realizar o cálculo da energia necessária para
6

7. resfriamento ou congelamento de alimentos quando colocados no interior de uma câmara
frigorífica. No entanto, nesse caso a temperatura de congelamento é diferente de zero grau e
tabelada de acordo com o tipo de produto.
1.3- Formas de transferência de calor
Sabe-se que calor é transferido de um corpo para outro desde que exista uma
diferença de temperatura entre eles. Sabe-se ainda que todas as substâncias são formadas por
átomos. Estes, por sua vez, se agrupam formando moléculas. Sabemos da Termodinâmica
que o conceito de temperatura está associado à velocidade de movimentação destas
moléculas, ou seja, quanto maior a temperatura, mais velozmente as moléculas estão
vibrando (se movimentando). A partir destas afirmações vamos analisar os três modos de
transferência de calor: condução, convecção e radiação.
A condução está fundamentalmente associada ao choque entre moléculas com
diferentes velocidades de vibração, com a molécula mais veloz chocando-se com a molécula
menos veloz, "passando" energia cinética. Esta forma de transferência de calor ocorre
basicamente nos corpos sólidos. Um detalhe importante é que não ocorre alteração da
posição das moléculas ao se chocarem. Ou seja, as moléculas trocam energia entre si, mas
não mudam de lugar no espaço. Segundo Fourier, a troca de calor unidimensional que ocorre
entre os dois lados de uma parede sólida pode ser escrita como segue:
L
TAk
q s ∆
=
..

(1.2)
onde q é o calor trocado (W), k é a condutividade térmica da parede, As é a área superficial
da parede, T∆ é a diferença de temperatura entre os dois lados da parede e L, a espessura da
parede.
Área
(As)
T1 T2
L
T1>T2
CALOR POR
CONDUÇÃO
Figura 1.5- Ilustração de um processo de transferência de calor pela parede.
O segundo modo de transferência de calor, a convecção ocorre em fluidos (líquidos e
gases). Consiste na superposição de dois mecanismos distintos: a difusão de energia entre as
7

8. moléculas, e a movimentação destas moléculas (advecção). Nos fluidos, as moléculas não
apresentam uma ligação tão forte entre si, não estão rigidamente presas, como nos sólidos.
Ou seja, elas podem mudar livremente de lugar no espaço. Como elas são livres para se
movimentar (movimento do fluido), ao se deslocarem elas "carregam" consigo a energia
térmica adquirida. Ao mesmo tempo, novas moléculas de fluido entram em contato com a
superfície sólida, aquecendo-se e reiniciando o processo. A expressão matemática para o
cálculo do calor trocado por transferência de calor por convecção, )(Wq , foi proposta a
partir de observações físicas já em 1701 por Isaac Newton como:
).(. ∞−= TTAhq ssc

(1.3)
Onde hc é o coeficiente de transferência de calor por convecção, As é a área superficial de
troca, Ts é a temperatura da superfície e T∞ é a Temperatura do fluido que troca calor com a
superfície.
CALOR
TROCADO
Ts
Tar
As
Figura 1.6 - Ilustração das trocas por convecção sobre uma superfície.
Normalmente utiliza-se do Coeficiente Global de Transferência de Calor (U) nos
cálculos envolvendo trocas térmicas entre os dois lados de uma parede. Sua aplicação pode
ser observada no exemplo: Calcular a troca de calor entre os dois lados de uma parede de
20m2
, composta por tijolos de seis furos de 12cm de espessura, reboco em ambos os lados de
1,5cm de espessura com temperatura do ar interno de 25°C e temperatura do ar externo de
32°C. Observe que precisamos conhecer valores do coeficiente de convecção, sendo he o
coeficiente de convecção externo e hi o coeficiente de convecção interno. Normalmente para
aplicações comuns, he é da ordem de 25W/m2
K, já hi é da ordem de 7W/m2
.K
ireboco
reboco
parede
parede
reboco
reboco
e hK
L
K
L
K
L
hU
111
++++=
(1.4)
).(. TiTeÁreaUq −= (1.5)
Exemplo de aplicação: Calcule qual a troca de calor pelas 4 paredes de uma câmara de 3m x
8

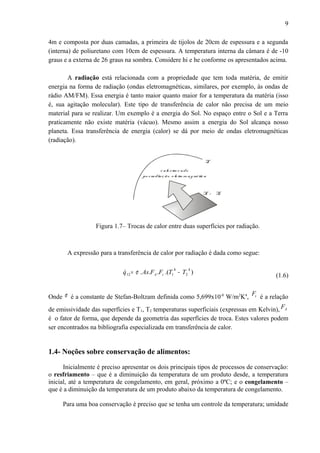

9. 4m e composta por duas camadas, a primeira de tijolos de 20cm de espessura e a segunda
(interna) de poliuretano com 10cm de espessura. A temperatura interna da câmara é de -10
graus e a externa de 26 graus na sombra. Considere hi e he conforme os apresentados acima.
A radiação está relacionada com a propriedade que tem toda matéria, de emitir
energia na forma de radiação (ondas eletromagnéticas, similares, por exemplo, às ondas de
rádio AM/FM). Essa energia é tanto maior quanto maior for a temperatura da matéria (isso
é, sua agitação molecular). Este tipo de transferência de calor não precisa de um meio
material para se realizar. Um exemplo é a energia do Sol. No espaço entre o Sol e a Terra
praticamente não existe matéria (vácuo). Mesmo assim a energia do Sol alcança nosso
planeta. Essa transferência de energia (calor) se dá por meio de ondas eletromagnéticas
(radiação).
T1 > T2
T2
c alortroc ado
porradiaç ão e le trom agné tic a
Figura 1.7– Trocas de calor entre duas superfícies por radiação.
A expressão para a transferência de calor por radiação é dada como segue:
).(...
4
2
4
112 TTFFAsq A −= εσ
(1.6)
Onde σ é a constante de Stefan-Boltzam definida como 5,699x10-8
W/m2
K4
, εF
é a relação
de emissividade das superfícies e T1, T2 temperaturas superficiais (expressas em Kelvin), AF
é o fator de forma, que depende da geometria das superfícies de troca. Estes valores podem
ser encontrados na bibliografia especializada em transferência de calor.
1.4- Noções sobre conservação de alimentos:
Inicialmente é preciso apresentar os dois principais tipos de processos de conservação:
o resfriamento – que é a diminuição da temperatura de um produto desde, a temperatura
inicial, até a temperatura de congelamento, em geral, próximo a 0ºC; e o congelamento –
que é a diminuição da temperatura de um produto abaixo da temperatura de congelamento.
Para uma boa conservação é preciso que se tenha um controle da temperatura; umidade
9

10. relativa; velocidade e quantidade de ar circulado e velocidade de rebaixamento de
temperatura.
O objetivo fundamental da conservação é evitar a deterioração dos alimentos, que nada
mais é que a alteração da composição orgânica dos mesmos, envelhecimento e morte. No
conceito comum, deterioração é a perda ou alteração do gosto, aroma e consistência. Os
principais destruidores dos alimentos são os microorganismos tais como fungos (mofo,
leveduras) e bactérias. Para se garantir uma boa conservação é preciso que se tenha um
produto são, resfriado rapidamente e com frio contínuo.
O resfriamento rápido aumenta o período de conservação do produto, mas não
melhora a qualidade do produto antes do resfriamento. Ele pode ocorrer com uso de ar
forçado; por imersão em água e/ ou gelo; por resfriamento evaporativo.
Figura 1.8- Ilustração de um túnel de resfriamento
Figura 1.9- Ilustração de um processo de resfriamento contínuo
Tabela 1.2- Temperaturas de conservação recomendadas
FRUTA CONSERVAÇÃO
Temperatura (o
C)
MÉTODO DE RESFRIAMENTO
10

11. Maçãs -1 a 2 Hidrocooler (água) ou na própria câmara (ar)
Manga 8 a 10 Túnel de resfriamento com Air Handler (ar e água)
(*)Resfriador de ar que utiliza o processo evaporativo, o que
minimiza a perda de peso durante o resfriamento.
Uva 0 a 2 Idem acima
11

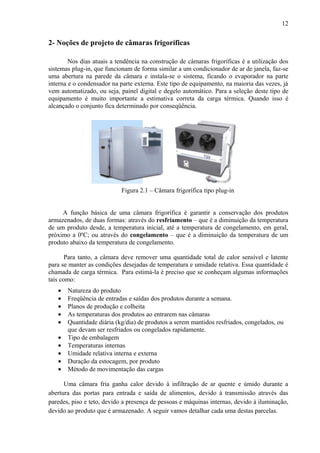

12. 2- Noções de projeto de câmaras frigoríficas
Nos dias atuais a tendência na construção de câmaras frigoríficas é a utilização dos
sistemas plug-in, que funcionam de forma similar a um condicionador de ar de janela, faz-se
uma abertura na parede da câmara e instala-se o sistema, ficando o evaporador na parte
interna e o condensador na parte externa. Este tipo de equipamento, na maioria das vezes, já
vem automatizado, ou seja, painel digital e degelo automático. Para a seleção deste tipo de
equipamento é muito importante a estimativa correta da carga térmica. Quando isso é
alcançado o conjunto fica determinado por conseqüência.
Figura 2.1 – Câmara frigorífica tipo plug-in
A função básica de uma câmara frigorífica é garantir a conservação dos produtos
armazenados, de duas formas: através do resfriamento – que é a diminuição da temperatura
de um produto desde, a temperatura inicial, até a temperatura de congelamento, em geral,
próximo a 0ºC; ou através do congelamento – que é a diminuição da temperatura de um
produto abaixo da temperatura de congelamento.
Para tanto, a câmara deve remover uma quantidade total de calor sensível e latente
para se manter as condições desejadas de temperatura e umidade relativa. Essa quantidade é
chamada de carga térmica. Para estimá-la é preciso que se conheçam algumas informações
tais como:
• Natureza do produto
• Freqüência de entradas e saídas dos produtos durante a semana.
• Planos de produção e colheita
• As temperaturas dos produtos ao entrarem nas câmaras
• Quantidade diária (kg/dia) de produtos a serem mantidos resfriados, congelados, ou
que devam ser resfriados ou congelados rapidamente.
• Tipo de embalagem
• Temperaturas internas
• Umidade relativa interna e externa
• Duração da estocagem, por produto
• Método de movimentação das cargas
Uma câmara fria ganha calor devido à infiltração de ar quente e úmido durante a
abertura das portas para entrada e saída de alimentos, devido à transmissão através das
paredes, piso e teto, devido a presença de pessoas e máquinas internas, devido à iluminação,
devido ao produto que é armazenado. A seguir vamos detalhar cada uma destas parcelas.
12

13. 13

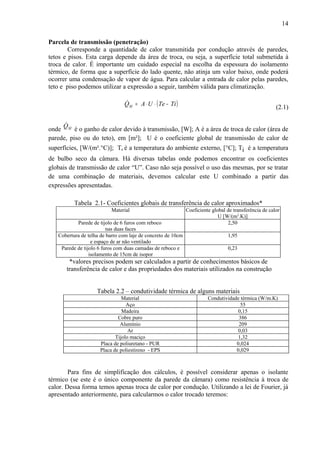

14. Parcela de transmissão (penetração)
Corresponde a quantidade de calor transmitida por condução através de paredes,
tetos e pisos. Esta carga depende da área de troca, ou seja, a superfície total submetida à
troca de calor. É importante um cuidado especial na escolha da espessura do isolamento
térmico, de forma que a superfície do lado quente, não atinja um valor baixo, onde poderá
ocorrer uma condensação de vapor de água. Para calcular a entrada de calor pelas paredes,
teto e piso podemos utilizar a expressão a seguir, também válida para climatização.
( )TiTeUAQSI −⋅⋅=
(2.1)
onde SIQ
é o ganho de calor devido à transmissão, [W]; A é a área de troca de calor (área de
parede, piso ou do teto), em [m²]; U é o coeficiente global de transmissão de calor de
superfícies, [W/(m².°C)]; Te é a temperatura do ambiente externo, [°C]; Ti é a temperatura
de bulbo seco da câmara. Há diversas tabelas onde podemos encontrar os coeficientes
globais de transmissão de calor “U”. Caso não seja possível o uso das mesmas, por se tratar
de uma combinação de materiais, devemos calcular este U combinado a partir das
expressões apresentadas.
Tabela 2.1- Coeficientes globais de transferência de calor aproximados*
Material Coeficiente global de transferência de calor
U [W/(m2
.K)]
Parede de tijolo de 6 furos com reboco
nas duas faces
2,50
Cobertura de telha de barro com laje de concreto de 10cm
e espaço de ar não ventilado
1,95
Parede de tijolo 6 furos com duas camadas de reboco e
isolamento de 15cm de isopor
0,23
*valores precisos podem ser calculados a partir de conhecimentos básicos de
transferência de calor e das propriedades dos materiais utilizados na construção
Tabela 2.2 – condutividade térmica de alguns materiais
Material Condutividade térmica (W/m.K)
Aço 55
Madeira 0,15
Cobre puro 386
Alumínio 209
Ar 0,03
Tijolo maciço 1,32
Placa de poliuretano - PUR 0,024
Placa de poliestireno - EPS 0,029
Para fins de simplificação dos cálculos, é possível considerar apenas o isolante
térmico (se este é o único componente da parede da câmara) como resistência à troca de
calor. Dessa forma temos apenas troca de calor por condução. Utilizando a lei de Fourier, já
apresentado anteriormente, para calcularmos o calor trocado teremos:
14

15. ( )hEm
L
TAk
Q 24
..
1
∆
= (2.2)
Onde: Q1= calor trocado em kcal/h; k= condutibilidade térmica do material [kcal /h m k]
A= área superficial da câmara [m2
]; ∆T= diferença de temperatura [o
C]; L é a espessura do
isolante [m] obtido das tabela 2.3 e tabela 2.5.
Caso haja insolação nas paredes da câmara devemos aumentar o ∆T no cálculo acima para
compensarmos o ganho por radiação na parede da câmara (ver tab.2.4)

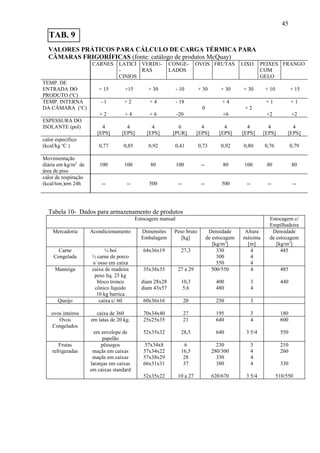

Tabela 2.3- Valores práticos para cálculo de carga térmica para câmaras frigoríficas
(fonte: catálogo de produtos McQuay)
CARNES LATICÍ
CINIOS
VERDU
RAS
CONGE-
LADOS
OVOS FRUTAS LIXO PEIXES
COM
GELO
FRANGO
Temp. de Entrada do
Produto (O
c) + 15 +15 + 30 - 10 + 30 + 30 + 30 + 10 + 15
Temp. Interna da
Câmara (O
c)
- 1
+ 2
+ 2
+ 4
+ 4
+ 6
- 18
-20
0
+ 4
+6
+ 2
+ 1
+2
+ 1
+2
Espessura do
Isolante (Polegadas)
4
[EPS]
4
[EPS]
4
[EPS]
6
[PUR]
4
[EPS]
4
[EPS]
4
[EPS]
4
[EPS]
4
[EPS]
Calor específico
(kcal/kg o
C )
0,77 0,85 0,92 0,41 0,73 0,92 0,80 0,76 0,79
Movimentação
diária em kg/m2
de
área de piso
100 100 80 100 -- 80 100 80 80
calor de respiração
(kcal/ton.) em 24h
-- -- 500 -- -- 500 -- -- --
Tabela 2.4- Valores de ∆T’ a serem acrescidos para paredes insoladas
Orientação Cor da Parede
Escura Média Clara
Leste ou oeste 6 3,5 2
NE / NO 3,2 2 1
Norte 1 0,2 ----
Forro 10 6 3,5
Tabela 2.5- Espessuras de Isolamento Térmico - Câmaras Frias
PRODUTOS Temperatura De
Conservação O
C
Umidade
Relativa
Tempo
Máx.
Dias
Espessura
de Isolamento
Poliuretano
mm
Espessura de
Isolamento
Poliestireno
mm
Carne 0 88-92 30 75 100
Carne congelada -18 / -25 85-95 360 150 200
Frango 0 80 5 75 100
Frango Congelado -20 / -25 80 360 150 200
Banana +12 85 10 37.5 50
Laranja +1 85-90 360 75 100
Maçã 0 85-90 150 75 100
Pera +1 85-90 150 75 100
Uvas +1 85-90 30 75 100
15

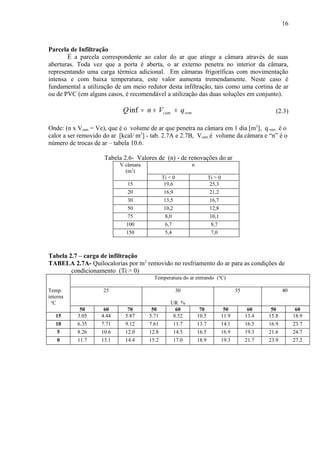

16. Parcela de Infiltração
É a parcela correspondente ao calor do ar que atinge a câmara através de suas
aberturas. Toda vez que a porta é aberta, o ar externo penetra no interior da câmara,
representando uma carga térmica adicional. Em câmaras frigoríficas com movimentação
intensa e com baixa temperatura, este valor aumenta tremendamente. Neste caso é
fundamental a utilização de um meio redutor desta infiltração, tais como uma cortina de ar
ou de PVC (em alguns casos, é recomendável a utilização das duas soluções em conjunto).
remcam qVnQ ××=inf (2.3)
Onde: (n x Vcam = Ve), que é o volume de ar que penetra na câmara em 1 dia [m3
], q rem é o
calor a ser removido do ar [kcal/ m3
] - tab. 2.7A e 2.7B, Vcam é volume da câmara e “n” é o
número de trocas de ar – tabela 10.6.
Tabela 2.6- Valores de (n) - de renovações do ar
V câmara
(m3
)
n
Ti < 0 Ti > 0
15 19,6 25,3
20 16,9 21,2
30 13,5 16,7
50 10,2 12,8
75 8,0 10,1
100 6,7 8,7
150 5,4 7,0
Tabela 2.7 – carga de infiltração
TABELA 2.7A- Quilocalorias por m3
removido no resfriamento do ar para as condições de
condicionamento (Ti > 0)
Temperatura do ar entrando (o
C)
Temp.
interna
o
C
25 30
UR %
35 40
50 60 70 50 60 70 50 60 50 60
15 3.05 4.44 5.87 5.71 8.52 10.5 11.9 13.4 15.8 18.9
10 6.35 7.71 9.12 7.61 11.7 13.7 14.1 16.5 16.9 23.7
5 8.26 10.6 12.0 12.8 14.5 16.5 16.9 19.3 21.6 24.7
0 11.7 13.1 14.4 15.2 17.0 18.9 19.3 21.7 23.9 27.2
16

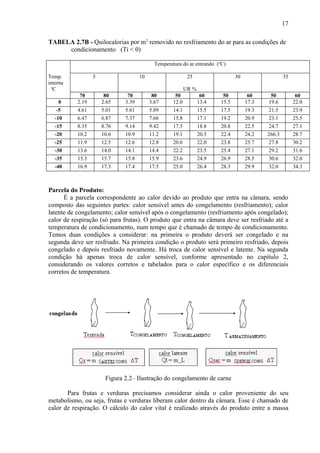

17. TABELA 2.7B - Quilocalorias por m3
removido no resfriamento do ar para as condições de
condicionamento (Ti < 0)
Temperatura do ar entrando (o
C)
Temp.
interna
o
C
5 10 25
UR %
30 35
70 80 70 80 50 60 50 60 50 60
0 2.19 2.65 3.39 3.67 12.0 13.4 15.5 17.3 19.6 22.0
-5 4.61 5.01 5.61 5.89 14.1 15.5 17.5 19.3 21.5 23.9
-10 6.47 6.87 7.37 7.66 15.8 17.1 19.2 20.9 23.1 25.5
-15 8.35 8.76 9.14 9.42 17.5 18.8 20.8 22.5 24.7 27.1
-20 10.2 10.6 10.9 11.2 19.1 20.5 22.4 24.2 266.3 28.7
-25 11.9 12.5 12.6 12.8 20.6 22.0 23.8 25.7 27.8 30.2
-30 13.6 14.0 14.1 14.4 22.2 23.5 25.4 27.1 29.2 31.6
-35 15.3 15.7 15.8 15.9 23.6 24.9 26.9 28.5 30.6 32.0
-40 16.9 17.3 17.4 17.5 25.0 26.4 28.3 29.9 32.0 34.3
Parcela do Produto:
É a parcela correspondente ao calor devido ao produto que entra na câmara, sendo
composto das seguintes partes: calor sensível antes do congelamento (resfriamento); calor
latente de congelamento; calor sensível após o congelamento (resfriamento após congelado);
calor de respiração (só para frutas). O produto que entra na câmara deve ser resfriado até a
temperatura de condicionamento, num tempo que é chamado de tempo de condicionamento.
Temos duas condições a considerar: na primeira o produto deverá ser congelado e na
segunda deve ser resfriado. Na primeira condição o produto será primeiro resfriado, depois
congelado e depois resfriado novamente. Há troca de calor sensível e latente. Na segunda
condição há apenas troca de calor sensível, conforme apresentado no capítulo 2,
considerando os valores corretos e tabelados para o calor específico e os diferenciais
corretos de temperatura.
Figura 2.2– Ilustração do congelamento de carne
Para frutas e verduras precisamos considerar ainda o calor proveniente do seu
metabolismo, ou seja, frutas e verduras liberam calor dentro da câmara. Esse é chamado de
calor de respiração. O cálculo do calor vital é realizado através do produto entre a massa
17

18. armazenada (em toneladas) e o calor liberado pelo metabolismo (valor aproximado de 500
kcal/ ton.24h).
Desta forma, a parcela de carga térmica relacionada ao produto, para frutas e
verduras será a soma do calor de resfriamento e do calor vital.
Se o produto deve ser resfriado em menos de 24h devemos fazer a correção para a
carga térmica:
Tcond
xQ
Qcorrigido
24
= (2.4)
Parcela decorrente de cargas diversas:
É a parcela de carga térmica devido ao calor gerado por iluminação, pessoas, motores
e outros equipamentos; Os motores dos ventiladores dos forçadores de ar são uma fonte de
calor e também, de consumo de energia elétrica. Dentro do possível, deverão ser previstos
meios de variar a vazão de ar em função da necessidade de carga térmica do sistema. Isto
pode ser feito com a utilização de variadores de freqüência ou de motores de dupla
velocidade.
Figura 2.3 – Ilustração das parcelas internas de carga térmica
Tabela 2.8- Calor de ocupação – pessoas dentro da câmara
Temperatura interna da
câmara [o
C]
calor dissipado
[kcal/h]
+ 10 180
+ 5 210
0 235
- 5 260
-10 285
- 15 310
- 20 340
- 25 365
18

19. Figura 2.4- Calor devido a motores internos
O cálculo de carga térmica é efetuado para um período de 24 h. Entretanto, devemos
considerar um período de 16 a 20 horas de operação dos equipamentos, de forma a
possibilitar o degelo, as eventuais manutenções, e também possíveis sobrecargas de
capacidade. Normalmente utiliza-se o cálculo para 18 horas de funcionamento.
Um resumo da estimativa de carga térmica pode ser ilustrado através da figura 2.5 a seguir:
Figura 2.5 – Parcelas de carga térmica
A carga térmica que calculamos é gerada em 24 horas, no entanto o sistema não
trabalha todas as 24 horas por causa da parada para degelo. Assim devemos ter uma
potência de refrigeração um pouco maior que o valor total da carga térmica dada por:
N
Qt
Pref = (2.5)
19

20. Onde: Qt é a carga térmica total [kcal], N é o número de horas de refrigeração efetiva [h].
Para degelo natural utiliza-se N = 16h ( > 0o
C), para degelo artificial utiliza-se N = 18 a 20
(< 0o
C).
Para facilitar os cálculos há planilhas fornecidas pelos fabricantes que auxiliam na
estimativa correta de carga térmica.
Exemplo de utilização de planilha – Elaborada por Rogério Vilain
20

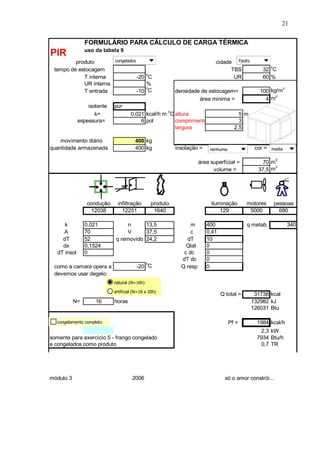

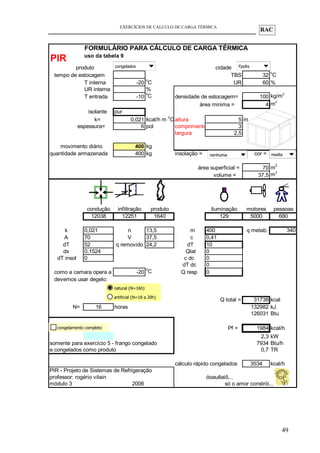

21. FORMULÁRIO PARA CÁLCULO DE CARGA TÉRMICA
PIR uso da tabela 9
produto 4 cidade 1
tempo de estocagem TBS 32
o
C
T interna -20
o
C UR 60 %
UR interna %
T entrada -10
o
C densidade de estocagem= 100 kg/m
2
área minima = 4 m
2
isolante pur
k= 0,021 kcal/h m
o
C altura 5 m
espessura= 6 pol comprimento 3
largura 2,5
movimento diário 400 kg
quantidade armazenada 400 kg insolação = 5 cor = 2
área superficial = 70 m
2
volume = 37,5 m
3
condução infiltração produto iluminação motores pessoas
12038 12251 1640 129 5000 680
k 0,021 n 13,5 m 400 q metab. 340
A 70 V 37,5 c 0,41
dT 52 q removido 24,2 dT 10
dx 0,1524 Qlat 0
dT insol 0 c dc 0
dT dc 0
como a camara opera a -20
o
C Q resp 0
devemos usar degelo:
2
1
Q total = 31738 kcal
N= 16 horas 132982 kJ
126031 Btu
FALSO Pf = 1984 kcal/h
2,3 kW
somente para exercício 5 - frango congelado 7934 Btu/h
e congelados como produto 0,7 TR
cálculo rápido congelados 3534 kcal/h
PIR - Projeto de Sistemas de Refrigeração
professor: rogério vilain óoauêaiô...
módulo 3 2006 só o amor constrói...
Fpoliscongelados
nenhuma media
natural (N=16h)
artificial (N=18 a 20h)
congelamento completo
21

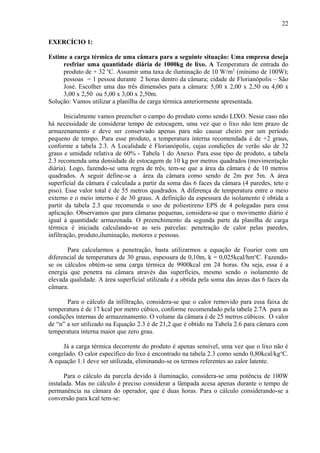

22. EXERCÍCIO 1:
Estime a carga térmica de uma câmara para a seguinte situação: Uma empresa deseja
resfriar uma quantidade diária de 1000kg de lixo. A Temperatura de entrada do
produto de + 32 o
C. Assumir uma taxa de iluminação de 10 W/m2
(mínimo de 100W);
pessoas = 1 pessoa durante 2 horas dentro da câmara; cidade de Florianópolis – São
José. Escolher uma das três dimensões para a câmara: 5,00 x 2,00 x 2,50 ou 4,00 x
3,00 x 2,50 ou 5,00 x 3,00 x 2,50m.
Solução: Vamos utilizar a planilha de carga térmica anteriormente apresentada.
Inicialmente vamos preencher o campo do produto como sendo LIXO. Nesse caso não
há necessidade de considerar tempo de estocagem, uma vez que o lixo não tem prazo de
armazenamento e deve ser conservado apenas para não causar cheiro por um período
pequeno de tempo. Para esse produto, a temperatura interna recomendada é de +2 graus,
conforme a tabela 2.3. A Localidade é Florianópolis, cujas condições de verão são de 32
graus e umidade relativa de 60% - Tabela 1 do Anexo. Para esse tipo de produto, a tabela
2.3 recomenda uma densidade de estocagem de 10 kg por metros quadrados (movimentação
diária). Logo, fazendo-se uma regra de três, tem-se que a área da câmara é de 10 metros
quadrados. A seguir define-se a área da câmara como sendo de 2m por 5m. A área
superficial da câmara é calculada a partir da soma das 6 faces da câmara (4 paredes, teto e
piso). Esse valor total é de 55 metros quadrados. A diferença de temperatura entre o meio
externo e o meio interno é de 30 graus. A definição da espessura do isolamento é obtida a
partir da tabela 2.3 que recomenda o uso de poliestireno EPS de 4 polegadas para essa
aplicação. Observamos que para câmaras pequenas, considera-se que o movimento diário é
igual à quantidade armazenada. O preenchimento da segunda parte da planilha de carga
térmica é iniciada calculando-se as seis parcelas: penetração de calor pelas paredes,
infiltração, produto,iluminação, motores e pessoas.
Para calcularmos a penetração, basta utilizarmos a equação de Fourier com um
diferencial de temperatura de 30 graus, espessura de 0,10m, k = 0,025kcal/hmo
C. Fazendo-
se os cálculos obtém-se uma carga térmica de 9900kcal em 24 horas. Ou seja, essa é a
energia que penetra na câmara através das superfícies, mesmo sendo o isolamento de
elevada qualidade. A área superficial utilizada é a obtida pela soma das áreas das 6 faces da
câmara.
Para o cálculo da infiltração, considera-se que o calor removido para essa faixa de
temperatura é de 17 kcal por metro cúbico, conforme recomendado pela tabela 2.7A para as
condições internas de armazenamento. O volume da câmara é de 25 metros cúbicos. O valor
de “n” a ser utilizado na Equação 2.3 é de 21,2 que é obtido na Tabela 2.6 para câmara com
temperatura interna maior que zero grau.
Já a carga térmica decorrente do produto é apenas sensível, uma vez que o lixo não é
congelado. O calor específico do lixo é encontrado na tabela 2.3 como sendo 0,80kcal/kgo
C.
A equação 1.1 deve ser utilizada, eliminando-se os termos referentes ao calor latente.
Para o cálculo da parcela devido à iluminação, considera-se uma potência de 100W
instalada. Mas no cálculo é preciso considerar a lâmpada acesa apenas durante o tempo de
permanência na câmara do operador, que é duas horas. Para o cálculo considerando-se a
conversão para kcal tem-se:
22

23. kcalQilum 1722.
186,4
6,3
.100 ==
Já para estimar a carga térmica devido à pessoa, utilizamos a tabela 2.8 que fornece a
informação de que uma pessoa libera 235 kcal por hora.
A carga térmica devido ao motor do forçador de ar é obtida aproximadamente a partir
do gráfico da Figura 2.4. Para câmaras com temperatura interna acima de 2 graus
normalmente se utiliza degelo natural e número de horas de funcionamento como sendo 16.
Já para temperaturas internas abaixo de 2 graus, utiliza-se número de horas de 20. A planilha
é então preenchida da seguinte forma para o exercício 1.
23

24. FORMULÁRIO PARA CÁLCULO DE CARGA TÉRMICA
produto 7 cidade 1
tempo de estocagem TBS 32
o
C
T interna 2
o
C UR 60 %
UR interna %
T entrada 30
o
C densidade de estocagem= 100 kg/m
2
área minima = 10 m
2
isolante eps
k= 0,025 kcal/h m
o
C dimensões 12 m
espessura= 4 pol
movimento diário 1000 kg
quantidade armazenada 1000 kg insolação = 5 cor = 2
área superficial = 55 m
2
volume = 25 m
3
Fpolislixo
5x2x2,5
nenhuma media
condução infiltração produto iluminação motores pessoas
9744 9010 22400 172 2500 470
k 0,025 n 21,2 m 1000 q metab. 235
A 55 V 25 c 0,8
dT 30 q removido 17 dT 28
dx 0,1016 Qlat 0
dT insol 0 c dc 0
dT dc 0
como a camara opera a 2
o
C Q resp 0
devemos usar degelo:
2
1
Q total = 44296 kcal
N= 16 horas 185600 kJ
175899 Btu
FALSO Pf = 2768 kcal/h
0 3,2 kW
somente para exercício para frango congelado 11074 Btu/h
e congelados como produto 0,9 TR
natural (N=16h)
artificial (N=18 a 20h)
congelamento completo
O mesmo procedimento deve ser adotado nos exercícios indicados a seguir, lembrando
que no caso de congelamento, o cálculo deve ser realizado considerando o calor latente de
congelamento, o calor específico do produto com temperatura acima do congelamento e o
calor específico do produto com temperatura abaixo do congelamento. Note que a
temperatura de congelamento não é zero grau, porque normalmente não estamos congelando
água. Outra observação importante é que geralmente os produtos tipo carne não são
24

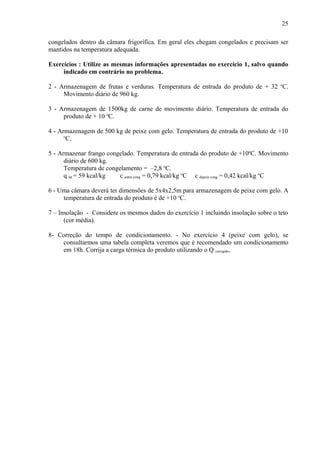

25. congelados dentro da câmara frigorífica. Em geral eles chegam congelados e precisam ser
mantidos na temperatura adequada.
Exercícios : Utilize as mesmas informações apresentadas no exercício 1, salvo quando
indicado em contrário no problema.
2 - Armazenagem de frutas e verduras. Temperatura de entrada do produto de + 32 o
C.
Movimento diário de 960 kg.
3 - Armazenagem de 1500kg de carne de movimento diário. Temperatura de entrada do
produto de + 10 o
C.
4 - Armazenagem de 500 kg de peixe com gelo. Temperatura de entrada do produto de +10
o
C.
5 - Armazenar frango congelado. Temperatura de entrada do produto de +10o
C. Movimento
diário de 600 kg.
Temperatura de congelamento = –2,8 o
C.
q lat = 59 kcal/kg c antes cong = 0,79 kcal/kg o
C c depois cong = 0,42 kcal/kg o
C
6 - Uma câmara deverá ter dimensões de 5x4x2,5m para armazenagem de peixe com gelo. A
temperatura de entrada do produto é de +10 o
C.
7 – Insolação - Considere os mesmos dados do exercício 1 incluindo insolação sobre o teto
(cor média).
8- Correção do tempo de condicionamento. - No exercício 4 (peixe com gelo), se
consultarmos uma tabela completa veremos que é recomendado um condicionamento
em 18h. Corrija a carga térmica do produto utilizando o Q corrigido.
25

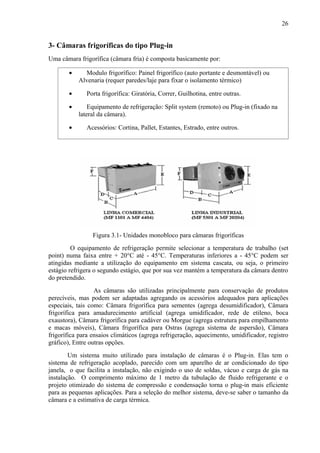

26. 3- Câmaras frigoríficas do tipo Plug-in
Uma câmara frigorífica (câmara fria) é composta basicamente por:
• Modulo frigorífico: Painel frigorífico (auto portante e desmontável) ou
Alvenaria (requer paredes/laje para fixar o isolamento térmico)
• Porta frigorífica: Giratória, Correr, Guilhotina, entre outras.
• Equipamento de refrigeração: Split system (remoto) ou Plug-in (fixado na
lateral da câmara).
• Acessórios: Cortina, Pallet, Estantes, Estrado, entre outros.
Figura 3.1- Unidades monobloco para câmaras frigoríficas
O equipamento de refrigeração permite selecionar a temperatura de trabalho (set
point) numa faixa entre + 20°C até - 45°C. Temperaturas inferiores a - 45°C podem ser
atingidas mediante a utilização do equipamento em sistema cascata, ou seja, o primeiro
estágio refrigera o segundo estágio, que por sua vez mantém a temperatura da câmara dentro
do pretendido.
As câmaras são utilizadas principalmente para conservação de produtos
perecíveis, mas podem ser adaptadas agregando os acessórios adequados para aplicações
especiais, tais como: Câmara frigorífica para sementes (agrega desumidificador), Câmara
frigorífica para amadurecimento artificial (agrega umidificador, rede de etileno, boca
exaustora), Câmara frigorífica para cadáver ou Morgue (agrega estrutura para empilhamento
e macas móveis), Câmara frigorífica para Ostras (agrega sistema de aspersão), Câmara
frigorífica para ensaios climáticos (agrega refrigeração, aquecimento, umidificador, registro
gráfico), Entre outras opções.
Um sistema muito utilizado para instalação de câmaras é o Plug-in. Elas tem o
sistema de refrigeração acoplado, parecido com um aparelho de ar condicionado do tipo
janela, o que facilita a instalação, não exigindo o uso de soldas, vácuo e carga de gás na
instalação. O comprimento máximo de 1 metro da tubulação de fluido refrigerante e o
projeto otimizado do sistema de compressão e condensação torna o plug-in mais eficiente
para as pequenas aplicações. Para a seleção do melhor sistema, deve-se saber o tamanho da
câmara e a estimativa de carga térmica.
26

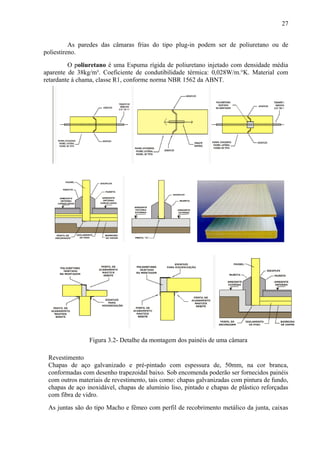

27. As paredes das câmaras frias do tipo plug-in podem ser de poliuretano ou de
poliestireno.
O poliuretano é uma Espuma rígida de poliuretano injetado com densidade média
aparente de 38kg/m³. Coeficiente de condutibilidade térmica: 0,028W/m.°K. Material com
retardante à chama, classe R1, conforme norma NBR 1562 da ABNT.
Figura 3.2- Detalhe da montagem dos painéis de uma câmara
Revestimento
Chapas de aço galvanizado e pré-pintado com espessura de, 50mm, na cor branca,
conformadas com desenho trapezoidal baixo. Sob encomenda poderão ser fornecidos painéis
com outros materiais de revestimento, tais como: chapas galvanizadas com pintura de fundo,
chapas de aço inoxidável, chapas de alumínio liso, pintado e chapas de plástico reforçadas
com fibra de vidro.
As juntas são do tipo Macho e fêmeo com perfil de recobrimento metálico da junta, caixas

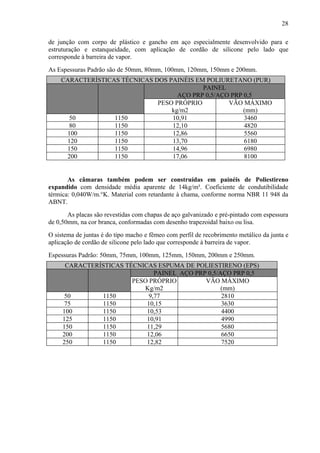

27

28. de junção com corpo de plástico e gancho em aço especialmente desenvolvido para e
estruturação e estanqueidade, com aplicação de cordão de silicone pelo lado que
corresponde à barreira de vapor.
As Espessuras Padrão são de 50mm, 80mm, 100mm, 120mm, 150mm e 200mm.
CARACTERÍSTICAS TÉCNICAS DOS PAINÉIS EM POLIURETANO (PUR)
PAINEL
AÇO PRP 0,5/AÇO PRP 0,5
PESO PRÓPRIO
kg/m2
VÃO MÁXIMO
(mm)
50 1150 10,91 3460
80 1150 12,10 4820
100 1150 12,86 5560
120 1150 13,70 6180
150 1150 14,96 6980
200 1150 17,06 8100
As câmaras também podem ser construídas em painéis de Poliestireno
expandido com densidade média aparente de 14kg/m³. Coeficiente de condutibilidade
térmica: 0,040W/m.°K. Material com retardante à chama, conforme norma NBR 11 948 da
ABNT.
As placas são revestidas com chapas de aço galvanizado e pré-pintado com espessura
de 0,50mm, na cor branca, conformadas com desenho trapezoidal baixo ou lisa.
O sistema de juntas é do tipo macho e fêmeo com perfil de recobrimento metálico da junta e
aplicação de cordão de silicone pelo lado que corresponde à barreira de vapor.
Espessuras Padrão: 50mm, 75mm, 100mm, 125mm, 150mm, 200mm e 250mm.
CARACTERÍSTICAS TÉCNICAS ESPUMA DE POLIESTIRENO (EPS)
PAINEL AÇO PRP 0,5/AÇO PRP 0,5
PESO PRÓPRIO
Kg/m2
VÃO MÁXIMO
(mm)
50 1150 9,77 2810
75 1150 10,15 3630
100 1150 10,53 4400
125 1150 10,91 4990
150 1150 11,29 5680
200 1150 12,06 6650
250 1150 12,82 7520
28

29. 4- Seleção dos componentes das câmaras frias
4.1- Evaporadores

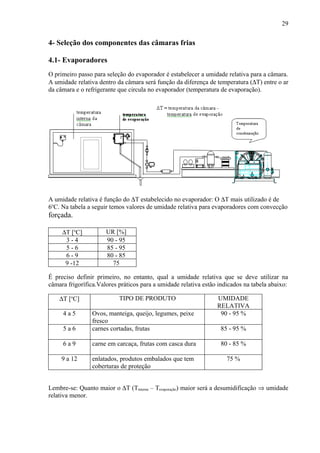

O primeiro passo para seleção do evaporador é estabelecer a umidade relativa para a câmara.
A umidade relativa dentro da câmara será função da diferença de temperatura (∆T) entre o ar
da câmara e o refrigerante que circula no evaporador (temperatura de evaporação).
A umidade relativa é função do ∆T estabelecido no evaporador: O ∆T mais utilizado é de
6o
C. Na tabela a seguir temos valores de umidade relativa para evaporadores com convecção
forçada.
∆T [o
C] UR [%]
3 - 4 90 - 95
5 - 6 85 - 95
6 - 9 80 - 85
9 -12 75
É preciso definir primeiro, no entanto, qual a umidade relativa que se deve utilizar na
câmara frigorífica.Valores práticos para a umidade relativa estão indicados na tabela abaixo:
∆T [o
C] TIPO DE PRODUTO UMIDADE
RELATIVA
4 a 5 Ovos, manteiga, queijo, legumes, peixe
fresco
90 - 95 %
5 a 6 carnes cortadas, frutas 85 - 95 %
6 a 9 carne em carcaça, frutas com casca dura 80 - 85 %
9 a 12 enlatados, produtos embalados que tem
coberturas de proteção
75 %
Lembre-se: Quanto maior o ∆T (Tinterna – Tevaporação) maior será a desumidificação ⇒ umidade
relativa menor.
29

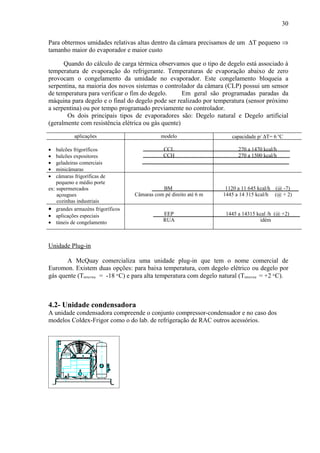

30. Para obtermos umidades relativas altas dentro da câmara precisamos de um ∆T pequeno ⇒
tamanho maior do evaporador e maior custo
Quando do cálculo de carga térmica observamos que o tipo de degelo está associado à
temperatura de evaporação do refrigerante. Temperaturas de evaporação abaixo de zero
provocam o congelamento da umidade no evaporador. Este congelamento bloqueia a
serpentina, na maioria dos novos sistemas o controlador da câmara (CLP) possui um sensor
de temperatura para verificar o fim do degelo. Em geral são programadas paradas da
máquina para degelo e o final do degelo pode ser realizado por temperatura (sensor próximo
a serpentina) ou por tempo programado previamente no controlador.

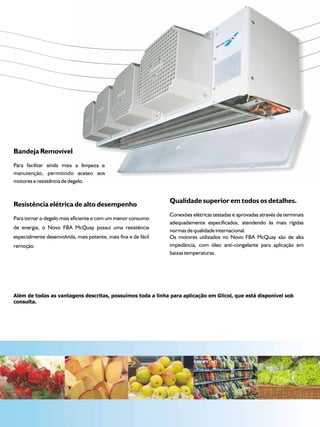

Os dois principais tipos de evaporadores são: Degelo natural e Degelo artificial
(geralmente com resistência elétrica ou gás quente)
aplicações modelo capacidade p/ ∆T= 6 o
C
• balcões frigoríficos
• balcões expositores
• geladeiras comerciais
• minicâmaras
CCL
CCH
270 a 1470 kcal/h
270 a 1500 kcal/h
• câmaras frigoríficas de
pequeno e médio porte
ex: supermercados
açougues
cozinhas industriais

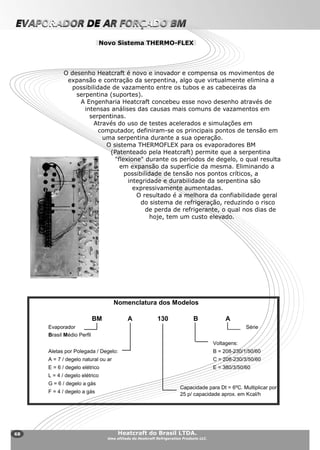

BM
Câmaras com pé direito até 6 m
1120 a 11 645 kcal/h (@ -7)
1445 a 14 315 kcal/h (@ + 2)
• grandes armazéns frigoríficos
• aplicações especiais
• túneis de congelamento
EEP
RUA
1445 a 14315 kcal /h (@ +2)
idém

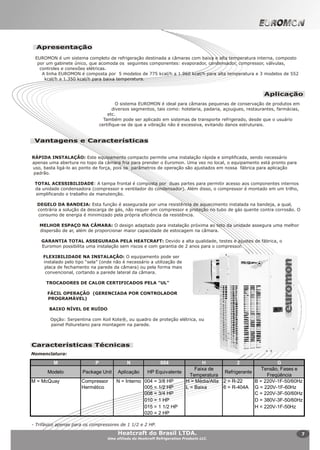

Unidade Plug-in
A McQuay comercializa uma unidade plug-in que tem o nome comercial de
Euromon. Existem duas opções: para baixa temperatura, com degelo elétrico ou degelo por
gás quente (Tinterna = -18 o
C) e para alta temperatura com degelo natural (Tinterna = +2 o
C).
4.2- Unidade condensadora
A unidade condensadora compreende o conjunto compressor-condensador e no caso dos
modelos Coldex-Frigor como o do lab. de refrigeração de RAC outros acessórios.
30

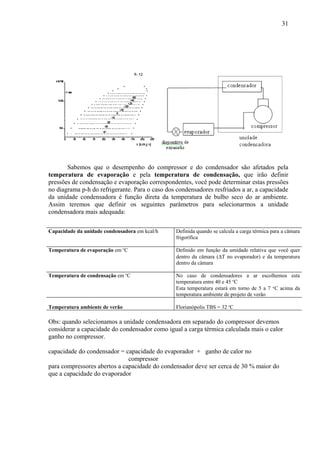

31. Sabemos que o desempenho do compressor e do condensador são afetados pela
temperatura de evaporação e pela temperatura de condensação, que irão definir
pressões de condensação e evaporação correspondentes, você pode determinar estas pressões
no diagrama p-h do refrigerante. Para o caso dos condensadores resfriados a ar, a capacidade
da unidade condensadora é função direta da temperatura de bulbo seco do ar ambiente.
Assim teremos que definir os seguintes parâmetros para selecionarmos a unidade
condensadora mais adequada:
Capacidade da unidade condensadora em kcal/h Definida quando se calcula a carga térmica para a câmara
frigorífica
Temperatura de evaporação em o
C Definido em função da umidade relativa que você quer
dentro da câmara (∆T no evaporador) e da temperatura
dentro da câmara
Temperatura de condensação em o
C No caso de condensadores a ar escolhemos esta
temperatura entre 40 e 45 o
C
Esta temperatura estará em torno de 5 a 7 o
C acima da
temperatura ambiente de projeto de verão
Temperatura ambiente de verão Florianópolis TBS = 32 o
C
Obs: quando selecionamos a unidade condensadora em separado do compressor devemos
considerar a capacidade do condensador como igual a carga térmica calculada mais o calor
ganho no compressor.
capacidade do condensador = capacidade do evaporador + ganho de calor no
compressor
para compressores abertos a capacidade do condensador deve ser cerca de 30 % maior do
que a capacidade do evaporador
31

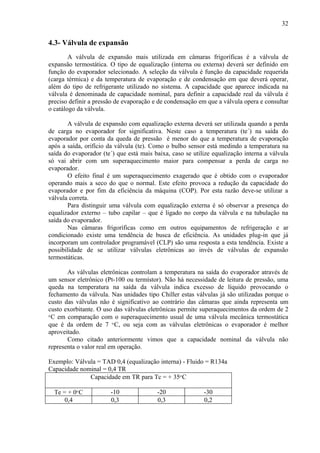

32. 4.3- Válvula de expansão
A válvula de expansão mais utilizada em câmaras frigoríficas é a válvula de
expansão termostática. O tipo de equalização (interna ou externa) deverá ser definido em
função do evaporador selecionado. A seleção da válvula é função da capacidade requerida
(carga térmica) e da temperatura de evaporação e de condensação em que deverá operar,
além do tipo de refrigerante utilizado no sistema. A capacidade que aparece indicada na
válvula é denominada de capacidade nominal, para definir a capacidade real da válvula é
preciso definir a pressão de evaporação e de condensação em que a válvula opera e consultar
o catálogo da válvula.
A válvula de expansão com equalização externa deverá ser utilizada quando a perda
de carga no evaporador for significativa. Neste caso a temperatura (te´) na saída do
evaporador por conta da queda de pressão é menor do que a temperatura de evaporação
após a saída, orifício da válvula (te). Como o bulbo sensor está medindo a temperatura na
saída do evaporador (te´) que está mais baixa, caso se utilize equalização interna a válvula
só vai abrir com um superaquecimento maior para compensar a perda de carga no
evaporador.
O efeito final é um superaquecimento exagerado que é obtido com o evaporador
operando mais a seco do que o normal. Este efeito provoca a redução da capacidade do
evaporador e por fim da eficiência da máquina (COP). Por esta razão deve-se utilizar a
válvula correta.
Para distinguir uma válvula com equalização externa é só observar a presença do
equalizador externo – tubo capilar – que é ligado no corpo da válvula e na tubulação na
saída do evaporador.
Nas câmaras frigoríficas como em outros equipamentos de refrigeração e ar
condicionado existe uma tendência de busca de eficiência. As unidades plug-in que já
incorporam um controlador programável (CLP) são uma resposta a esta tendência. Existe a
possibilidade de se utilizar válvulas eletrônicas ao invés de válvulas de expansão
termostáticas.
As válvulas eletrônicas controlam a temperatura na saída do evaporador através de
um sensor eletrônico (Pt-100 ou termístor). Não há necessidade de leitura de pressão, uma
queda na temperatura na saída da válvula indica excesso de líquido provocando o
fechamento da válvula. Nas unidades tipo Chiller estas válvulas já são utilizadas porque o
custo das válvulas não é significativo ao contrário das câmaras que ainda representa um
custo exorbitante. O uso das válvulas eletrônicas permite superaquecimentos da ordem de 2
o
C em comparação com o superaquecimento usual de uma válvula mecânica termostática
que é da ordem de 7 o
C, ou seja com as válvulas eletrônicas o evaporador é melhor
aproveitado.
Como citado anteriormente vimos que a capacidade nominal da válvula não
representa o valor real em operação.
Exemplo: Válvula = TAD 0,4 (equalização interna) - Fluido = R134a
Capacidade nominal = 0,4 TR
Capacidade em TR para Tc = + 35o
C
Te = + 0o
C -10 -20 -30
0,4 0,3 0,3 0,2
32

33. Observe que a capacidade da válvula varia com as condições de operação.
A escolha de uma válvula de expansão com capacidade muito maior ou menor que a
da instalação (compressor/evaporador/condensador) pode resultar em operação deficiente.
Uma válvula excessivamente grande pode inundar o evaporador, com risco de golpe de
líquido para o compressor. Uma válvula de capacidade menor do que a capacidade do
sistema alimenta com deficiência o evaporador, produzindo uma condição de equilíbrio de
baixa pressão de evaporação (o compressor succiona bem mais do que a válvula fornece de
refrigerante), o que reduz a capacidade do sistema e pode comprometer o funcionamento da
câmara no verão – temperatura de conservação do produto. Em alguns casos se a diferença
for muito grande o pressostato de baixa pode ser acionado e o sistema não consegue operar.
A pressão de condensação é influenciada pelas condições ambientais. No Verão a
tendência é o sistema operar com pressões de condensação mais altas tanto na condensação
a água quanto na condensação a ar. O COP do sistema é menor no verão.
No inverno há um aumento do rendimento pela queda da pressão de condensação, no
entanto se a pressão de condensação cair demasiadamente pode vir a interferir no
funcionamento da válvula de expansão. A válvula passa a liberar menos refrigerante do que
o sistema necessita podendo levar ao desarme do sistema. Para evitar este inconveniente é
comum controlar a pressão de condensação do sistema. Nos sistemas com condensação a ar
controlam-se os ventiladores dos condensadores e nos sistemas a água regula-se através de
uma válvula a quantidade de água que entra no condensador mantendo a pressão de
condensação dentro dos limites admissíveis.
Não é rara a ocorrência de alimentação deficiente da válvula de expansão em virtude
da ocorrência de vapor na entrada da válvula (bolhas). Este vapor prejudica a passagem da
quantidade certa de refrigerante para o evaporador reduzindo a sua capacidade. A principal
razão para esta ocorrência é a falta de fluido refrigerante. Mas outros problemas podem
influenciar, como por exemplo, o bloqueio do filtro secador que provoca uma expansão do
fluido antes de chegar a válvula.
4.4- Outros acessórios
Os outros acessórios deverão ser escolhidos em função da capacidade da instalação e
do diâmetro das linhas - deverão ser definidos os diâmetros das linhas de vapor (linha de
baixa pressão - sucção) e de líquido (linha de alta - entrada do evaporador). O diâmetro
destas linhas é função da perda de carga (queda de pressão) nos trechos retos de tubulação e
também nos acessórios utilizados que provocam perdas de carga localizadas.
EXEMPLO PARA R22
Linha de sucção ∅ externo em polegadas - tubo de cobre
capac
evap. Diâmetro da linha de sucção
temperatura de sucção (o
C)
kcal/h 4,5 o
C -6,5 o
C
7,5m 15m 22,5m 30m 45,5
m
60m 7,5m 15m 22,5
m
30m 45,5
m
60m
250 3/8 3/8 3/8 3/8 3/8 3/8 3/8 3/8 3/8 3/8 3/8 3/8
750 3/8 3/8 3/8 1/2 1/2 1/2 3/8 1/2 1/2 1/2 5/8 5/8
1000 3/8 3/8 1/2 1/2 1/2 1/2 3/8 1/2 1/2 1/2 5/8 5/8
1500 1/2 1/2 1/2 5/8 5/8 5/8 1/2 1/2 5/8 5/8 5/8 5/8
2250 1/2 5/8 5/8 5/8 7/8 7/8 1/2 5/8 5/8 5/8 7/8 7/8
33

34. 3000 5/8 5/8 5/8 7/8 7/8 7/8 5/8 5/8 7/8 7/8 7/8 7/8
A definição do comprimento equivalente das redes só é possível após a conclusão do
lay-out da instalação – disposição dos equipamentos, para efeito de estudo, no entanto,
adotaremos um comprimento equivalente para a sucção e para a linha de líquido que
permitirá o dimensionamento das redes. O principal problema advindo de um mal
dimensionamento de rede é a queda de rendimento do sistema, como dito na introdução da
apostila manda a boa técnica que além de se obter frio deve-se manter a eficiência do
sistema. Além do diâmetro correto da tubulação é necessário lembrar que o traçado
(disposição) da rede também é importante para que se garanta o retorno de óleo ao
compressor. Este item não foi abordado nesta apostila.
34

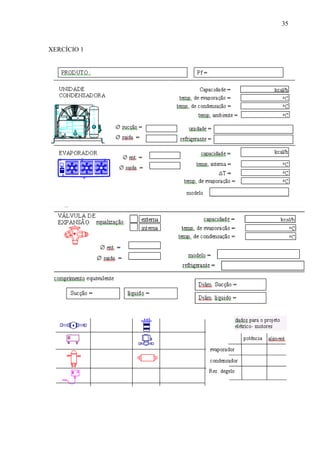

35. XERCÍCIO 1
35

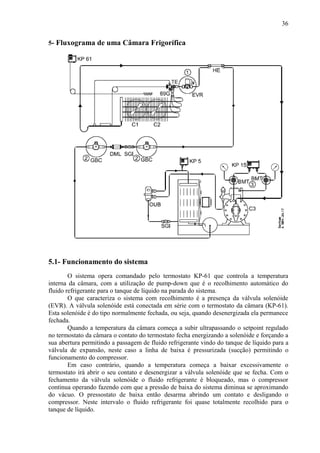

36. 5- Fluxograma de uma Câmara Frigorífica
5.1- Funcionamento do sistema
O sistema opera comandado pelo termostato KP-61 que controla a temperatura
interna da câmara, com a utilização de pump-down que é o recolhimento automático do
fluido refrigerante para o tanque de líquido na parada do sistema.
O que caracteriza o sistema com recolhimento é a presença da válvula solenóide
(EVR). A válvula solenóide está conectada em série com o termostato da câmara (KP-61).
Esta solenóide é do tipo normalmente fechada, ou seja, quando desenergizada ela permanece
fechada.
Quando a temperatura da câmara começa a subir ultrapassando o setpoint regulado
no termostato da câmara o contato do termostato fecha energizando a solenóide e forçando a
sua abertura permitindo a passagem de fluido refrigerante vindo do tanque de líquido para a
válvula de expansão, neste caso a linha de baixa é pressurizada (sucção) permitindo o
funcionamento do compressor.
Em caso contrário, quando a temperatura começa a baixar excessivamente o
termostato irá abrir o seu contato e desenergizar a válvula solenóide que se fecha. Com o
fechamento da válvula solenóide o fluido refrigerante é bloqueado, mas o compressor
continua operando fazendo com que a pressão de baixa do sistema diminua se aproximando
do vácuo. O pressostato de baixa então desarma abrindo um contato e desligando o
compressor. Neste intervalo o fluido refrigerante foi quase totalmente recolhido para o
tanque de líquido.
36

37. Observe que o pressostato KP-15 está continuamente monitorando as pressões de
alta e de baixa do compressor. Neste esquema com pump-down (recolhimento) o pressostato
de baixa rearma automaticamente, ou seja, se a pressão de baixa estiver em níveis normais
ela libera a entrada do compressor. Já o pressostato de alta é do tipo com rearme manual, a
princípio no caso de desarme do pressostato de alta o técnico rearma manualmente este
pressostato e liga novamente o sistema. Em caso de persistir o desarme deverá ser verificado
o problema que está provocando o aumento excessivo da pressão de alta, por exemplo,
queima do ventilador do condensador ou condensador bloqueado. O pressostato de óleo só
irá ser instalado nos sistemas que possuem compressores com lubrificação forçada, que são
os modelos geralmente encontrados nos sistemas comerciais utilizados em supermercados.
O filtro secador (DML) e o visor de líquido e indicador de umidade (SGI) estão
isolados por duas válvulas de bloqueio manual (GBC), esta montagem facilita a eventual
troca de um destes componentes, por exemplo, em uma troca de compressor.
O trocador de calor intermediário (HE) está conectando a linha de sucção (fria)
com a linha de líquido (quente) da mesma forma que ocorre no refrigerador doméstico onde
o tubo capilar passa por dentro do tubo de sucção. Esta montagem não é muito comum nas
instalações de refrigeração, o resultado é o aumento do superaquecimento do gás frio
(sucção do compressor) e o aumento do subresfriamento do líquido quente que vai para a
válvula de expansão. O objetivo com este tipo de trocador é garantir o subresfriamento do
líquido e aumentar o COP (eficiência do sistema).
A válvula de expansão (TE) indicada no esquema anterior é do tipo termostática
com equalização externa, observe que saem dois tubos capilares da válvula, um que está
ligado ao bulbo sensor para medição da temperatura na saída do evaporador e outro para
ligação da equalização externa (tomada de pressão).
O separador de óleo (OUB) é responsável por retirar o óleo que é arrastado no
processo de compressão e retorná-lo para o cárter do compressor. Nos sistemas que operam
com baixa temperatura o uso do separador de óleo é recomendável.

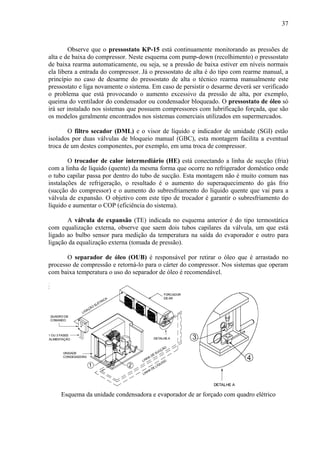

Esquema da unidade condensadora e evaporador de ar forçado com quadro elétrico
37

38. Legenda: 1- filtro secador, 2- visor de líquido e indicador de umidade, 3 - válvula de
expansão termostática, 4- válvula solenóide (Fonte: Macquay)
38

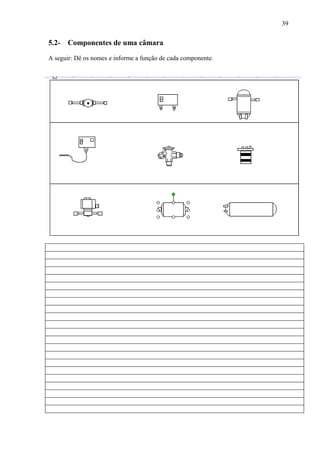

39. 5.2- Componentes de uma câmara
A seguir: Dê os nomes e informe a função de cada componente.
39

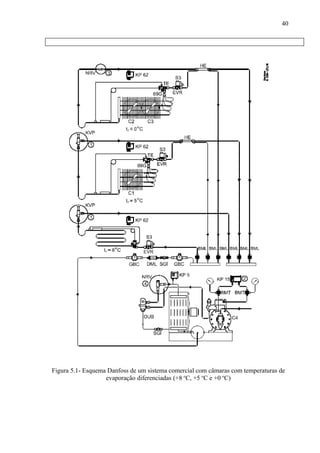

40. Figura 5.1- Esquema Danfoss de um sistema comercial com câmaras com temperaturas de
evaporação diferenciadas (+8 o
C, +5 o
C e +0 o
C)
40

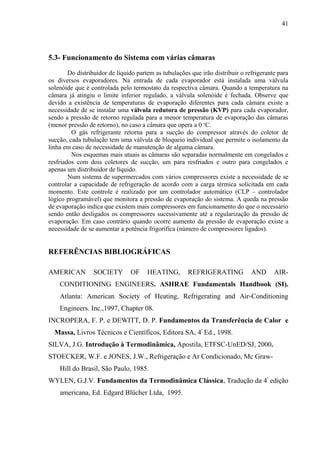

41. 5.3- Funcionamento do Sistema com várias câmaras
Do distribuidor de líquido partem as tubulações que irão distribuir o refrigerante para
os diversos evaporadores. Na entrada de cada evaporador está instalada uma válvula
solenóide que é controlada pelo termostato da respectiva câmara. Quando a temperatura na
câmara já atingiu o limite inferior regulado, a válvula solenóide é fechada. Observe que
devido a existência de temperaturas de evaporação diferentes para cada câmara existe a
necessidade de se instalar uma válvula redutora de pressão (KVP) para cada evaporador,
sendo a pressão de retorno regulada para a menor temperatura de evaporação das câmaras
(menor pressão de retorno), no caso a câmara que opera a 0 o
C.
O gás refrigerante retorna para a sucção do compressor através do coletor de
sucção, cada tubulação tem uma válvula de bloqueio individual que permite o isolamento da
linha em caso de necessidade de manutenção de alguma câmara.
Nos esquemas mais atuais as câmaras são separadas normalmente em congelados e
resfriados com dois coletores de sucção, um para resfriados e outro para congelados e
apenas um distribuidor de líquido.
Num sistema de supermercados com vários compressores existe a necessidade de se
controlar a capacidade de refrigeração de acordo com a carga térmica solicitada em cada
momento. Este controle é realizado por um controlador automático (CLP – controlador
lógico programável) que monitora a pressão de evaporação do sistema. A queda na pressão
de evaporação indica que existem mais compressores em funcionamento do que o necessário
sendo então desligados os compressores sucessivamente até a regularização da pressão de
evaporação. Em caso contrário quando ocorre aumento da pressão de evaporação existe a
necessidade de se aumentar a potência frigorífica (número de compressores ligados).
REFERÊNCIAS BIBLIOGRÁFICAS
AMERICAN SOCIETY OF HEATING, REFRIGERATING AND AIR-
CONDITIONING ENGINEERS. ASHRAE Fundamentals Handbook (SI).
Atlanta: American Society of Heating, Refrigerating and Air-Conditioning
Engineers. Inc.,1997, Chapter 08.
INCROPERA, F. P. e DEWITT, D. P. Fundamentos da Transferência de Calor e
Massa, Livros Técnicos e Científicos, Editora SA, 4ª
Ed., 1998.
SILVA, J.G. Introdução à Termodinâmica, Apostila, ETFSC-UnED/SJ, 2000.
STOECKER, W.F. e JONES, J.W., Refrigeração e Ar Condicionado, Mc Graw-
Hill do Brasil, São Paulo, 1985.
WYLEN, G.J.V. Fundamentos da Termodinâmica Clássica, Tradução da 4ª
edição
americana, Ed. Edgard Blücher Ltda, 1995.
41

42. VILAIN, R. – Projetos de Câmaras Frigoríficas de Pequeno Porte, Apostila,
CEFET/SC, 2006.
ANEXOS
TABELAS PARA ESTIMATIVA DE CARGA TÉRMICA
Dados de algumas localidades (NB-10)
Cidade TBS TBU
Fpolis 32 60% UR
Curitiba 30 23,5
Londrina 31 23,5
P. Alegre 34 26,0
Sta. Maria 35 25.5
Rio Grande 30 24,5
Pelotas 32 25,5
Caxias do Sul 29 22,0
Blumenau 32 26,0
CLASSE DO
ISOLAMENTO
Q/A (W/m2
)
Excelente 9,3
Bom 11,6
Aceitável 14,0
Regular 17,4
Mal > 17,4
. VALORES DE ∆T’
ORIENTAÇÃO COR DA PAREDE
ESCURA MÉDIA CLARA
L / O 6 3,5 2
NE / NO 3,2 2 1
N 1 0,2 ----
FORRO 10 6 3,5
42
TAB. 2
TAB. 3
TAB. 1

43. VALORES DE
(n) - número de renovações do ar da câmara
V câmara
(m3
)
n
Ti < 0 Ti > 0
15 19,6 25,3
20 16,9 21,2
30 13,5 16,7
50 10,2 12,8
75 8,0 10,1
100 6,7 8,7
150 5,4 7,0
Calor de ocupação - pessoas dentro da câmara
Temperatura
interna da
câmara [o
C]
calor dissipado
[kcal/h]
+ 10 180
+ 5 210
0 235
- 5 260
-10 285
- 15 310
- 20 340
- 25 365
43
TAB. 4
TAB. 5
TAB. 6
Q motores
0
2500
5000
7500
10000
12500
15000
0 20 40 60 80 100
Volum e [m 3]
Calordissipado[kcal
para24h]

44. MÉTODO ALTERNATIVO - CÁLCULO DA CARGA TÉRMICA DE
INFILTRAÇÃO
TABELA 7a- Quilocalorias por m3
removido no resfriamento do ar para as condições de
condicionamento (Ti > 0)
Temperatura do ar entrando (o
C)
Temp.
interna
o
C
25 30
UR %
35 40
50 60 70 50 60 70 50 60 50 60
15 3.05 4.44 5.87 5.71 8.52 10.5 11.9 13.4 15.8 18.9
10 6.35 7.71 9.12 7.61 11.7 13.7 14.1 16.5 16.9 23.7
5 8.26 10.6 12.0 12.8 14.5 16.5 16.9 19.3 21.6 24.7
0 11.7 13.1 14.4 15.2 17.0 18.9 19.3 21.7 23.9 27.2
TABELA 7b - Quilocalorias por m3
removido no resfriamento do ar para as condições de
condicionamento (Ti < 0)
Temperatura do ar entrando (o
C)
Temp.
interna
o
C
5 10 25
UR %
30 35
70 80 70 80 50 60 50 60 50 60
0 2.19 2.65 3.39 3.67 12.0 13.4 15.5 17.3 19.6 22.0
-5 4.61 5.01 5.61 5.89 14.1 15.5 17.5 19.3 21.5 23.9
-10 6.47 6.87 7.37 7.66 15.8 17.1 19.2 20.9 23.1 25.5
-15 8.35 8.76 9.14 9.42 17.5 18.8 20.8 22.5 24.7 27.1
-20 10.2 10.6 10.9 11.2 19.1 20.5 22.4 24.2 266.3 28.7
-25 11.9 12.5 12.6 12.8 20.6 22.0 23.8 25.7 27.8 30.2
-30 13.6 14.0 14.1 14.4 22.2 23.5 25.4 27.1 29.2 31.6
-35 15.3 15.7 15.8 15.9 23.6 24.9 26.9 28.5 30.6 32.0
-40 16.9 17.3 17.4 17.5 25.0 26.4 28.3 29.9 32.0 34.3
Tabela 8 - Dados para armazenagem - dados completos para dois produtos
PRODUTOS
condições de estocagem
tempera-
tura
[o
C]
umidade
relativa
%
tempo de
estocagem
percen-
tagem de
água em
peso
tempe-
ratura de
conge-
lamento
[o
C]
calor
especifico
antes do
congelamen
-to
[kcal/kgo
C]
calor
especifico
após o
congela-
mento
[kcal/kgo
C]
calor
latente
[kcal/kg]
chopp -barril 2 a 4 ----- 3 a 8
semanas
90,2 -2,2 0,92 ---- 72
sorvete -29 a -9 ----- 3 a 12 meses 58 a 68 -6,0 0,66 - 0,70
0,37 a 0,39
48
44
TAB. 7

45. VALORES PRÁTICOS PARA CÁLCULO DE CARGA TÉRMICA PARA
CÂMARAS FRIGORÍFICAS (fonte: catálogo de produtos McQuay)
CARNES LATICÍ
-
CINIOS
VERDU-
RAS
CONGE-
LADOS
OVOS FRUTAS LIXO PEIXES
COM
GELO
FRANGO
TEMP. DE
ENTRADA DO
PRODUTO (o
C)
+ 15 +15 + 30 - 10 + 30 + 30 + 30 + 10 + 15
TEMP. INTERNA
DA CÂMARA (o
C)
- 1
+ 2
+ 2
+ 4
+ 4
+ 6
- 18
-20
0
+ 4
+6
+ 2
+ 1
+2
+ 1
+2
ESPESSURA DO
ISOLANTE (pol) 4
[EPS]
4
[EPS]
4
[EPS]
6
[PUR]
4
[EPS]
4
[EPS]
4
[EPS]
4
[EPS]
4
[EPS]
calor específico
(kcal/kg o
C ) 0,77 0,85 0,92 0,41 0,73 0,92 0,80 0,76 0,79
Movimentação
diária em kg/m2
de
área de piso
100 100 80 100 -- 80 100 80 80
calor de respiração
(kcal/ton.)em 24h -- -- 500 -- -- 500 -- -- --
Tabela 10- Dados para armazenamento de produtos
Estocagem manual Estocagem c/
Empilhadeira
Mercadoria Acondicionamento Dimensões
Embalagem
Peso bruto
[kg]
Densidade
de estocagem
[kg/m3
]
Altura
máxima
[m]
Densidade
de estocagem
[kg/m3
]
Carne
Congelada
¼ boi
½ carne de porco
s/ osso em caixa
64x36x19 27,3 330
300
550
4
4
4
445
Manteiga caixa de madeira
peso liq. 25 kg
bloco tronco
cônico líquido
10 kg barrica
35x38x35
diam 28x28
diam 43x57
27 a 29
10,3
5,6
500/550
400
480
4
3
4
485
440
Queijo caixa c/ 60 60x36x16 20 250 3
ovos inteiros caixa de 360 70x34x40 27 195 3 180
Ovos
Congelados
em latas de 20 kg.
em envelope de
papelão
25x25x35
52x35x32
21
28,5
640
640
4
3 5/4
600
550
Frutas
refrigeradas
pêssegos
maçãs em caixas
maçãs em caixas
laranjas em caixas
em caixas standard
57x34x8
57x34x22
57x38x29
66x31x31
52x35x22
6
16,5
28
37
10 a 27
230
280/300
350
380
620/670
3
4
4
4
3 5/4
210
260
330
510/550
45
TAB. 9

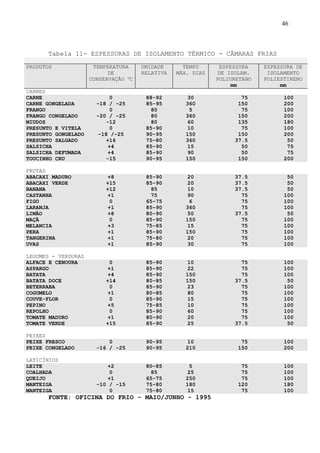

46. Tabela 11- ESPESSURAS DE ISOLAMENTO TÉRMICO - CÂMARAS FRIAS
PRODUTOS TEMPERATURA
DE
CONSERVAÇÃO O
C
UMIDADE
RELATIVA
TEMPO
MÁX. DIAS
ESPESSURA
DE ISOLAM.
POLIURETANO
mm
ESPESSURA DE
ISOLAMENTO
POLIESTIRENO
mm
CARNES
CARNE 0 88-92 30 75 100
CARNE GONGELADA -18 / -25 85-95 360 150 200
FRANGO 0 80 5 75 100
FRANGO CONGELADO -20 / -25 80 360 150 200
MIUDOS -12 80 60 135 180
PRESUNTO E VITELA 0 85-90 10 75 100
PRESUNTO GONGELADO -18 /-25 90-95 150 150 200
PRESUNTO SALGADO +16 75-80 360 37.5 50
SALSICHA +4 85-90 15 50 75
SALSICHA DEFUMADA +4 85-90 90 50 75
TOUCINHO CRU -15 90-95 150 150 200
FRUTAS
ABACAXI MADURO +8 85-90 20 37.5 50
ABACAXI VERDE +15 85-90 20 37.5 50
BANANA +12 85 10 37.5 50
CASTANHA +1 75 90 75 100
FIGO 0 65-75 6 75 100
LARANJA +1 85-90 360 75 100
LIMÃO +8 80-90 50 37.5 50
MAÇÃ 0 85-90 150 75 100
MELANCIA +3 75-85 15 75 100
PERA +1 85-90 150 75 100
TANGERINA +1 75-80 20 75 100
UVAS +1 85-90 30 75 100
LEGUMES - VERDURAS
ALFACE E CENOURA 0 85-90 10 75 100
ASPARGO +1 85-90 22 75 100
BATATA +4 85-90 150 75 100
BATATA DOCE +14 80-85 150 37.5 50
BETERRABA 0 85-90 23 75 100
COGUMELO +1 80-85 80 75 100
COUVE-FLOR 0 85-90 15 75 100
PEPINO +5 75-85 10 75 100
REPOLHO 0 85-90 60 75 100
TOMATE MADURO +1 80-90 20 75 100
TOMATE VERDE +15 85-90 25 37.5 50
PEIXES
PEIXE FRESCO 0 90-95 10 75 100
PEIXE CONGELADO -16 / -25 90-95 210 150 200
LATICÍNIOS
LEITE +2 80-85 5 75 100
COALHADA 0 85 25 75 100
QUEIJO +1 65-75 250 75 100
MANTEIGA -10 / -15 75-80 180 120 180
MANTEIGA 0 75-80 15 75 100
FONTE: OFICINA DO FRIO - MAIO/JUNHO - 1995
46

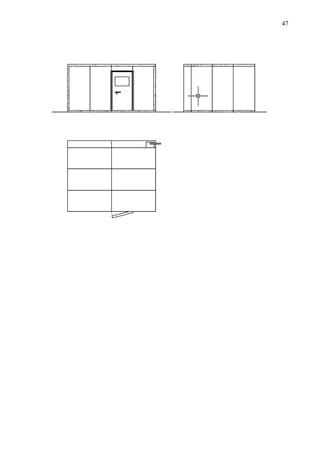

47. 47

48. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
SELEÇÃO RÁPIDA - carga térmica - Fonte: MIPAL
resfriados
temperatura interna = 0 o
C
Dimensões
Externas
[m]
Volume
[m3
]
Carga
térmica
[kcal/h]
2,0 x 1,5 x 2,5 7,5 800
2,0 x 2,0 x 2,5 10,0 1000
3,0 x 2,0 x 2,5 15,0 1500
4,0 x 2,2 x 2,5 22,0 2100
5,0 x 2,0 x 2,5 25,0 2400
4,0 x 3,0 x 2,5 30,0 2800
4,0 x 3,5 x 2,5 35,0 3200
6,0 x 3,0 x 2,5 45,0 4000
5,0 x 4,0 x 2,5 50,0 4400
7,0 x 5,0 x 2,5 87,5 6100
8,0 x 6,5 x 2,5 130,0 7500
temperatura de entrada do produto = +15 o
C
isolamento = isopor 100 mm (4”)
carga diária = 80 kg/m2
de piso
congelados
temperatura interna = -18 o
C
Dimensões
Externas
[m]
Volume
[m3
]
Carga
térmica
[kcal/h]
2,0 x 1,0 x 2,5 5,0 700
2,0 x 1,5 x 2,5 7,5 900
2,5 x 2,0 x 2,5 12,5 1400
3,0 x 2,0 x 2,5 15,0 1800
4,0 x 2,0 x 2,5 20,0 2000
4,0 x 2,5 x 2,5 22,5 2300
4,0 x 3,0 x 2,5 25,0 2500
4,0 x 3,5 x 2,5 35,0 3400
4,5 x 3,5 x 2,5 39,5 4000
6,0 x 4,5 x 2,5 67,5 5000
8,0 x 4,5 x 2,5 90,0 6300
temperatura de entrada do produto = -10 o
C
isolamento = poliuretano 150 mm (6”)
carga diária = 80 kg/m2
de piso
48

49. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
FORMULÁRIO PARA CÁLCULO DE CARGA TÉRMICA
PIR uso da tabela 9
produto 4 cidade 1
tempo de estocagem TBS 32
o
C
T interna -20
o
C UR 60 %
UR interna %
T entrada -10
o
C densidade de estocagem= 100 kg/m
2
área minima = 4 m
2
isolante pur
k= 0,021 kcal/h m
o
C altura 5 m
espessura= 6 pol comprimento 3
largura 2,5
movimento diário 400 kg
quantidade armazenada 400 kg insolação = 5 cor = 2
área superficial = 70 m
2
volume = 37,5 m
3
condução infiltração produto iluminação motores pessoas
12038 12251 1640 129 5000 680
k 0,021 n 13,5 m 400 q metab. 340
A 70 V 37,5 c 0,41
dT 52 q removido 24,2 dT 10
dx 0,1524 Qlat 0
dT insol 0 c dc 0
dT dc 0
como a camara opera a -20
o
C Q resp 0
devemos usar degelo:
2
1
Q total = 31738 kcal
N= 16 horas 132982 kJ
126031 Btu
FALSO Pf = 1984 kcal/h
2,3 kW
somente para exercício 5 - frango congelado 7934 Btu/h
e congelados como produto 0,7 TR
cálculo rápido congelados 3534 kcal/h
PIR - Projeto de Sistemas de Refrigeração
professor: rogério vilain óoauêaiô...
módulo 3 2006 só o amor constrói...
Fpoliscongelados
nenhuma media
natural (N=16h)
artificial (N=18 a 20h)
congelamento completo
49

50. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
Exemplo:
Calcule a carga térmica para armazenamento de carne bovina magra fresca, sem embalagem,
sendo que a quantidade estocada é de 3000kg, com uma rotatividade de 600kg por dia. A
carne entra na câmara a 3 graus positivos, não há motor ou fonte de calor na câmara, uma
pessoa a cada 3 horas ingressa na câmara, o isolamento das paredes pré-fabricadas é de
poliuretano de 100mm. As dimensões da câmara são 3m x 2m x 2m de altura. A temperatura
externa é de 35 graus, a interna é de -1 grau e a umidade relativa externa é de 60%. A
iluminação interna é de 10W por metro quadrado.
50

51. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
Exemplo 2:
Calcule a carga térmica para armazenamento de peixe já congelado, sem embalagem, sendo
que a quantidade estocada é de 7.500kg, com uma rotatividade de 3000kg por 24h. O peixe
entra na câmara a -10 graus, não há motor ou fonte de calor na câmara, duas pessoas para 3
horas ingressam na câmara, o isolamento das paredes pré-fabricadas é de poliestireno
expandido de 200mm. As dimensões da câmara são 3m x 4m x 2,5m de altura. A
temperatura externa é de 35 graus, a interna é de -18 graus e a umidade relativa externa é de
60%. A iluminação interna é de 10W por metro quadrado.
51

52. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
52

53. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
Produto
Tempo
de estocagem:
TINTERNA =
UR (%) =
TENT. DO PROD. =
mvto. diário =
qtde armazenada=
Como a câmara opera à _____ o
C,
devemos utilizar degelo :
Kcal/h
53
TAMB-
VERÃO:
ISOLANTE
densidade
de estocagem =
dimensões da
câmara =
área superficial
=
volume =
insolação
=
ítens da carga térmica
infiltraçãocondução produto
kcal kcal kcal
pol mm
kcal/h m o
C
m2
m3
kg
kg
o
C
kcal kcalkcal
pot= pot=
o
C
UR %
%
Tipo=
Espessura=
k =
⇒
Carga Térmica Total kcal
kJ
Btu
degelo natural (N= 16h)
degelo artificial (N= 18 a 20h)
kcal/h
1 kcal = 4,19 KJ
kW
Btu/h
1 kcal = 3,971 Btu
TR
1 kcal/h = 1,164 x 10-3
kW
1 kcal/h = 3,971 Btu/h
3024 kcal/h = 1 TR
Energia (calor)
Potência = Energia = calor
tempo tempo
Pf = Qt =
N
Área mínima=
______ m2
o
C
Kcal/h
LOCAL
CÁLCULO RÁPIDO

54. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
Produto
Tempo
de estocagem:
TINTERNA =
UR (%) =
TENT. DO PROD. =
mvto. diário =
qtde armazenada=
Como a câmara opera à _____ o
C,
devemos utilizar degelo :
Kcal/h
54
TAMB-
VERÃO:
ISOLANTE
densidade
de estocagem =
dimensões da
câmara =
área superficial
=
volume =
insolação
=
ítens da carga térmica
infiltraçãocondução produto
kcal kcal kcal
pol mm
kcal/h m o
C
m2
m3
kg
kg
o
C
kcal kcalkcal
pot= pot=
o
C
UR %
%
Tipo=
Espessura=
k =
⇒
Carga Térmica Total kcal
kJ
Btu
degelo natural (N= 16h)
degelo artificial (N= 18 a 20h)
kcal/h
1 kcal = 4,19 KJ
kW
Btu/h
1 kcal = 3,971 Btu
TR
1 kcal/h = 1,164 x 10-3
kW
1 kcal/h = 3,971 Btu/h
3024 kcal/h = 1 TR
Energia (calor)
Potência = Energia = calor
tempo tempo
Pf = Qt =
N
Área mínima=
______ m2
o
C
Kcal/h
LOCAL
CÁLCULO RÁPIDO

55. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
Produto
Tempo
de estocagem:
TINTERNA =
UR (%) =
TENT. DO PROD. =
mvto. diário =
qtde armazenada=
Como a câmara opera à _____ o
C,
devemos utilizar degelo :
Kcal/h
55
TAMB-
VERÃO:
ISOLANTE
densidade
de estocagem =
dimensões da
câmara =
área superficial
=
volume =
insolação
=
ítens da carga térmica
infiltraçãocondução produto
kcal kcal kcal
pol mm
kcal/h m o
C
m2
m3
kg
kg
o
C
kcal kcalkcal
pot= pot=
o
C
UR %
%
Tipo=
Espessura=
k =
⇒
Carga Térmica Total kcal
kJ
Btu
degelo natural (N= 16h)
degelo artificial (N= 18 a 20h)
kcal/h
1 kcal = 4,19 KJ
kW
Btu/h
1 kcal = 3,971 Btu
TR
1 kcal/h = 1,164 x 10-3
kW
1 kcal/h = 3,971 Btu/h
3024 kcal/h = 1 TR
Energia (calor)
Potência = Energia = calor
tempo tempo
Pf = Qt =
N
Área mínima=
______ m2
o
C
Kcal/h
LOCAL
CÁLCULO RÁPIDO

56. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
Produto
Tempo
de estocagem:
TINTERNA =
UR (%) =
TENT. DO PROD. =
mvto. diário =
qtde armazenada=
Como a câmara opera à _____ o
C,
devemos utilizar degelo :
Kcal/h
56
TAMB-
VERÃO:
ISOLANTE
densidade
de estocagem =
dimensões da
câmara =
área superficial
=
volume =
insolação
=
ítens da carga térmica
infiltraçãocondução produto
kcal kcal kcal
pol mm
kcal/h m o
C
m2
m3
kg
kg
o
C
kcal kcalkcal
pot= pot=
o
C
UR %
%
Tipo=
Espessura=
k =
⇒
Carga Térmica Total kcal
kJ
Btu
degelo natural (N= 16h)
degelo artificial (N= 18 a 20h)
kcal/h
1 kcal = 4,19 KJ
kW
Btu/h
1 kcal = 3,971 Btu
TR
1 kcal/h = 1,164 x 10-3
kW
1 kcal/h = 3,971 Btu/h
3024 kcal/h = 1 TR
Energia (calor)
Potência = Energia = calor
tempo tempo
Pf = Qt =
N
Área mínima=
______ m2
o
C
Kcal/h
LOCAL
CÁLCULO RÁPIDO

57. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
Produto
Tempo
de estocagem:
TINTERNA =
UR (%) =
TENT. DO PROD. =
mvto. diário =
qtde armazenada=
Como a câmara opera à _____ o
C,
devemos utilizar degelo :
Kcal/h
57
TAMB-
VERÃO:
ISOLANTE
densidade
de estocagem =
dimensões da
câmara =
área superficial
=
volume =
insolação
=
ítens da carga térmica
infiltraçãocondução produto
kcal kcal kcal
pol mm
kcal/h m o
C
m2
m3
kg
kg
o
C
kcal kcalkcal
pot= pot=
o
C
UR %
%
Tipo=
Espessura=
k =
⇒
Carga Térmica Total kcal
kJ
Btu
degelo natural (N= 16h)
degelo artificial (N= 18 a 20h)
kcal/h
1 kcal = 4,19 KJ
kW
Btu/h
1 kcal = 3,971 Btu
TR
1 kcal/h = 1,164 x 10-3
kW
1 kcal/h = 3,971 Btu/h
3024 kcal/h = 1 TR
Energia (calor)
Potência = Energia = calor
tempo tempo
Pf = Qt =
N
Área mínima=
______ m2
o
C
Kcal/h
LOCAL
CÁLCULO RÁPIDO

58. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
Produto
Tempo
de estocagem:
TINTERNA =
UR (%) =
TENT. DO PROD. =
mvto. diário =
qtde armazenada=
Como a câmara opera à _____ o
C,
devemos utilizar degelo :
Kcal/h
58
TAMB-
VERÃO:
ISOLANTE
densidade
de estocagem =
dimensões da
câmara =
área superficial
=
volume =
insolação
=
ítens da carga térmica
infiltraçãocondução produto
kcal kcal kcal
pol mm
kcal/h m o
C
m2
m3
kg
kg
o
C
kcal kcalkcal
pot= pot=
o
C
UR %
%
Tipo=
Espessura=
k =
⇒
Carga Térmica Total kcal
kJ
Btu
degelo natural (N= 16h)
degelo artificial (N= 18 a 20h)
kcal/h
1 kcal = 4,19 KJ
kW
Btu/h
1 kcal = 3,971 Btu
TR
1 kcal/h = 1,164 x 10-3
kW
1 kcal/h = 3,971 Btu/h
3024 kcal/h = 1 TR
Energia (calor)
Potência = Energia = calor
tempo tempo
Pf = Qt =
N
Área mínima=
______ m2
o
C
Kcal/h
LOCAL
CÁLCULO RÁPIDO

59. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
59
VÁLVULA DE
EXPANSÃO
capacidade = kcal/hcapacidade = kcal/h
temp. de evaporação = o
C
temp. de condensação = o
C
modelo =
equalização:
externa
interna
dados para o projeto
elétrico- motores
evaporador
condensador
potência aliment.
PRODUTO :
∅ saida. =
comprimento equivalente
∅ sucção =
UNIDADE
CONDENSADORA
capacidade = kcal/hCapacidade =
temp. de evaporação = o
C
temp. de condensação = o
C
modelo =
refrigerante =
temp. ambiente = o
C
Pf =
Res. degelo
∅ saida. =
∅ ent. =
refrigerante =
Sucção = líquido =
Diâm. Sucção =
Diâm. líquido =
∅ saida. =
EVAPORADOR capacidade = kcal/hcapacidade = kcal/h
temp. de evaporação =
o
C∆T =
o
C
modelo
temp. interna = o
C
∅ ent. =

60. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
60
VÁLVULA DE
EXPANSÃO
capacidade = kcal/hcapacidade = kcal/h
temp. de evaporação = o
C
temp. de condensação = o
C
modelo =
equalização:
externa
interna
dados para o projeto
elétrico- motores
evaporador
condensador
potência aliment.
PRODUTO :
∅ saida. =
comprimento equivalente
∅ sucção =
UNIDADE
CONDENSADORA
capacidade = kcal/hCapacidade =
temp. de evaporação = o
C
temp. de condensação = o
C
modelo =
refrigerante =
temp. ambiente = o
C
Pf =
Res. degelo
∅ saida. =
∅ ent. =
refrigerante =
Sucção = líquido =
Diâm. Sucção =
Diâm. líquido =
∅ saida. =
EVAPORADOR capacidade = kcal/hcapacidade = kcal/h
temp. de evaporação =
o
C∆T =
o
C
modelo
temp. interna = o
C
∅ ent. =

61. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
61
VÁLVULA DE
EXPANSÃO
capacidade = kcal/hcapacidade = kcal/h
temp. de evaporação = o
C
temp. de condensação = o
C
modelo =
equalização:
externa
interna
dados para o projeto
elétrico- motores
evaporador
condensador
potência aliment.
PRODUTO :
∅ saida. =
comprimento equivalente
∅ sucção =
UNIDADE
CONDENSADORA
capacidade = kcal/hCapacidade =
temp. de evaporação = o
C
temp. de condensação = o
C
modelo =
refrigerante =
temp. ambiente = o
C
Pf =
Res. degelo
∅ saida. =
∅ ent. =
refrigerante =
Sucção = líquido =
Diâm. Sucção =
Diâm. líquido =
∅ saida. =
EVAPORADOR capacidade = kcal/hcapacidade = kcal/h
temp. de evaporação =
o
C∆T =
o
C
modelo
temp. interna = o
C
∅ ent. =

62. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
62
VÁLVULA DE
EXPANSÃO
capacidade = kcal/hcapacidade = kcal/h
temp. de evaporação = o
C
temp. de condensação = o
C
modelo =
equalização:
externa
interna
dados para o projeto
elétrico- motores
evaporador
condensador
potência aliment.
PRODUTO :
∅ saida. =
comprimento equivalente
∅ sucção =
UNIDADE
CONDENSADORA
capacidade = kcal/hCapacidade =
temp. de evaporação = o
C
temp. de condensação = o
C
modelo =
refrigerante =
temp. ambiente = o
C
Pf =
Res. degelo
∅ saida. =
∅ ent. =
refrigerante =
Sucção = líquido =
Diâm. Sucção =
Diâm. líquido =
∅ saida. =
EVAPORADOR capacidade = kcal/hcapacidade = kcal/h
temp. de evaporação =
o
C∆T =
o
C
modelo
temp. interna = o
C
∅ ent. =

63. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
63
VÁLVULA DE
EXPANSÃO
capacidade = kcal/hcapacidade = kcal/h
temp. de evaporação = o
C
temp. de condensação = o
C
modelo =
equalização:
externa
interna
dados para o projeto
elétrico- motores
evaporador
condensador
potência aliment.
PRODUTO :
∅ saida. =
comprimento equivalente
∅ sucção =
UNIDADE
CONDENSADORA
capacidade = kcal/hCapacidade =
temp. de evaporação = o
C
temp. de condensação = o
C
modelo =
refrigerante =
temp. ambiente = o
C
Pf =
Res. degelo
∅ saida. =
∅ ent. =
refrigerante =
Sucção = líquido =
Diâm. Sucção =
Diâm. líquido =
∅ saida. =
EVAPORADOR capacidade = kcal/hcapacidade = kcal/h
temp. de evaporação =
o
C∆T =
o
C
modelo
temp. interna = o
C
∅ ent. =

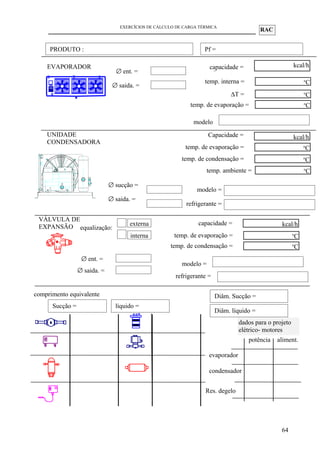

64. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
64
VÁLVULA DE
EXPANSÃO
capacidade = kcal/hcapacidade = kcal/h
temp. de evaporação = o
C
temp. de condensação = o
C
modelo =
equalização:
externa
interna
dados para o projeto
elétrico- motores
evaporador
condensador
potência aliment.
PRODUTO :
∅ saida. =
comprimento equivalente
∅ sucção =
UNIDADE
CONDENSADORA
capacidade = kcal/hCapacidade =
temp. de evaporação = o
C
temp. de condensação = o
C
modelo =
refrigerante =
temp. ambiente = o
C
Pf =
Res. degelo
∅ saida. =
∅ ent. =
refrigerante =
Sucção = líquido =
Diâm. Sucção =
Diâm. líquido =
∅ saida. =
EVAPORADOR capacidade = kcal/hcapacidade = kcal/h
temp. de evaporação =
o
C∆T =
o
C
modelo
temp. interna = o
C
∅ ent. =

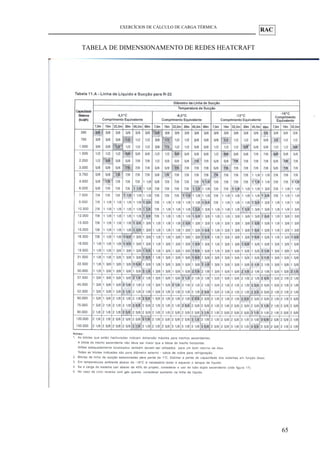

65. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
TABELA DE DIMENSIONAMENTO DE REDES HEATCRAFT
65

66. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
66

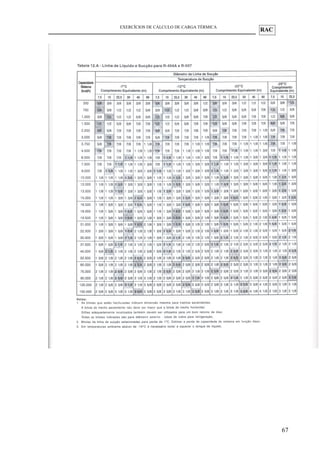

67. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
67

68. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
68

69. RAC
EXERCÍCIOS DE CÁLCULO DE CARGA TÉRMICA
69

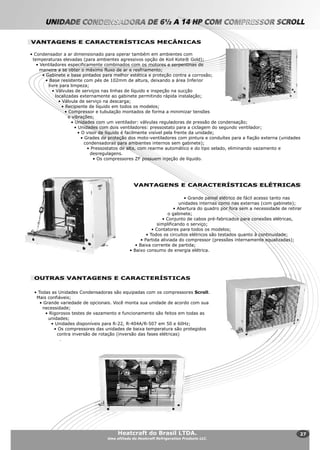

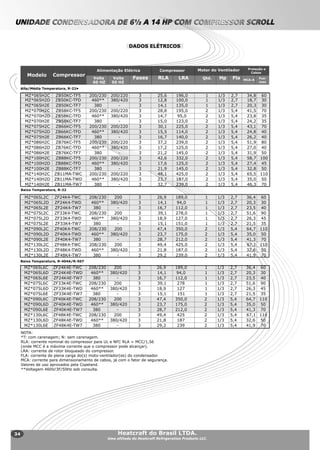

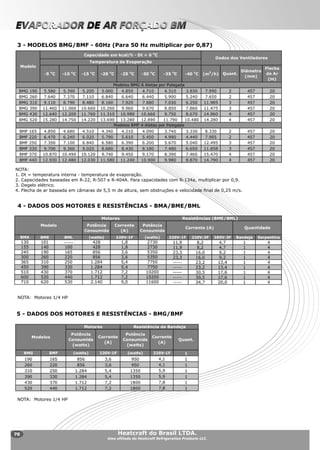

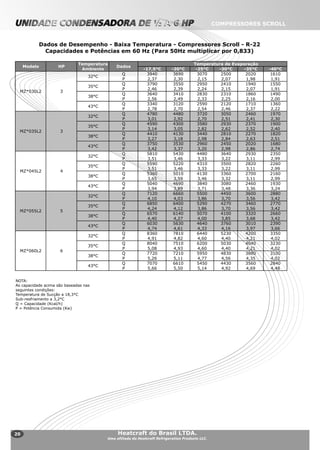

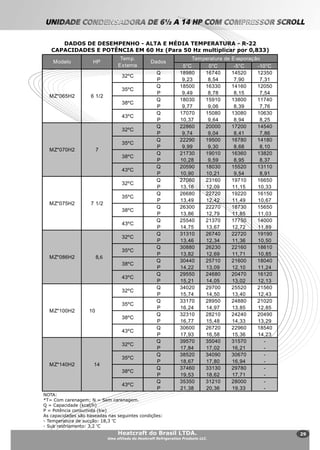

110. Filtro Secador para Linha de Líquido Estilo Bloco
Block Style Liquid Line Filter Drier
Block Style Liquid Line Filter Drier
Modelos ST
ST Models
Filtro Secador para Linha de Líquido Estilo Bloco
Block Style Liquid Line Filter Drier
Filtro Secador para Linha de Líquido Estilo Bloco

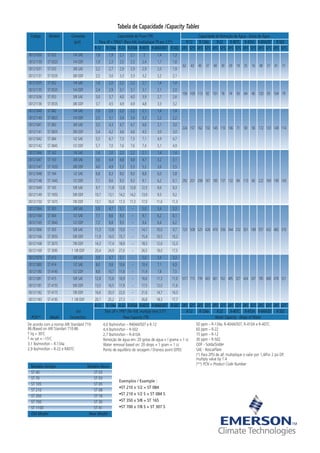

111. Tabela de Capacidade /Capacity Tables
Código Modelo Conexões Capacidade de Fluxo (TR) Capacidade de Remoção de Água - Gotas de Água
(pol) Para ∆P = 1PSIG* (Para kW, multiplique TR por 3.5*) R-12 R-134a R-22 R-407C R-410A R-404A/507 R-502
R-12 R-134a R-22 R-410A R-407C R-404A/507 R-502 24o
C 52o
C 24o
C 52o
C 24o
C 52o
C 24o
C 52o
C 24o
C 52o
C 24o
C 52o
C 24o
C 52o
C
00121030 ST 032 1/4 SAE 1,6 1,9 2,1 2,1 2 1,4 1,3
62 43 45 37 40 30 29 19 25 16 48 37 41 31
00121130 ST 032S 1/4 ODF 1,9 2,3 2,5 2,5 2,4 1,7 1,6
00121031 ST 033 3/8 SAE 2,2 2,7 2,9 2,9 2,9 2,0 1,9
00121131 ST 033S 3/8 ODF 2,5 3,0 3,3 3,3 3,2 2,2 2,1
00121035 ST 052 1/4 SAE 1,6 2,0 2,2 2,2 2,1 1,4 1,4
156 109 113 92 101 76 74 50 64 40 120 93 104 79
00121135 ST 052S 1/4 ODF 2,4 2,9 3,1 3,1 3,1 2,1 2,0
00121036 ST 053 3/8 SAE 3,0 3,7 4,0 4,0 3,9 2,7 2,6
00121136 ST 053S 3/8 ODF 3,7 4,5 4,9 4,9 4,8 3,3 3,2
00121040 ST 082 1/4 SAE 1,6 2,0 2,2 2,2 2,1 1,4 1,4
00121140 ST 082S 1/4 ODF 2,5 3,1 3,4 3,4 3,3 2,2 2,2
00121041 ST 083 3/8 SAE 3,5 4,3 4,7 4,7 4,6 3,1 3,0
224 157 162 132 145 110 106 71 93 58 172 133 149 114
00121141 ST 083S 3/8 ODF 3,4 4,2 4,6 4,6 4,5 3,0 3,0
00121042 ST 084 1/2 SAE 5,5 6,7 7,3 7,3 7,1 4,9 4,7
00121142 ST 084S 1/2 ODF 5,7 7,0 7,6 7,6 7,4 5,1 4,9
00121046 ST 162 1/4 SAE 1,6 2,0 2,2 2,2 2,1 1,4 1,4
00121047 ST 163 3/8 SAE 3,6 4,4 4,8 4,8 4,7 3,2 3,1
00121147 ST 163S 3/8 ODF 4,0 4,9 5,3 5,3 5,2 3,6 3,5
00121048 ST 164 1/2 SAE 6,8 8,3 9,0 9,0 8,8 6,0 5,8
00121148 ST 164S 1/2 ODF 7,1 8,6 9,3 9,3 9,1 6,2 6,1 292 201 208 167 185 137 132 84 113 66 222 169 190 143
00121049 ST 165 5/8 SAE 9,7 11,8 12,8 12,8 12,5 8,6 8,3
00121149 ST 165S 5/8 ODF 10,7 13,1 14,2 14,2 13,9 9,5 9,2
00121150 ST 167S 7/8 ODF 13,1 16,0 17,3 17,3 17,0 11,6 11,3
00121064 ST 303 3/8 SAE 3,9 4,7 5,1 – 5,0 3,4 3,3
00121164 ST 304 1/2 SAE 7,1 8,6 9,3 – 9,1 6,2 6,1
00121165 ST 304S 1/2 ODF 7,2 8,8 9,5 – 9,4 6,4 6,2
00121066 ST 305 5/8 SAE 11,3 13,8 15,0 – 14,7 10,0 9,7 723 508 525 428 470 356 344 232 301 189 557 432 482 370
00121166 ST 305S 5/8 ODF 11,9 14,5 15,7 – 15,4 10,5 10,2
00121168 ST 307S 7/8 ODF 14,3 17,4 18,9 – 18,5 12,6 12,3
00121169 ST 309S 1 1/8 ODF 20,4 24,9 27,0 – 26,5 18,0 17,5
00121079 ST 413 3/8 SAE 3,9 4,7 5,1 – 5,0 3,4 3,3
00121080 ST 414 1/2 SAE 8,0 9,8 10,6 – 10,4 7,1 6,9
00121180 ST 414S 1/2 ODF 8,8 10,7 11,6 – 11,4 7,8 7,5
00121081 ST 415 5/8 SAE 12,8 15,6 16,9 – 16,6 11,3 11,0 1017 715 739 603 661 502 485 327 424 267 785 608 678 521
00121181 ST 415S 5/8 ODF 13,5 16,5 17,9 – 17,5 12,0 11,6
00121182 ST 417S 7/8 ODF 16,6 20,3 22,0 – 21,6 14,7 14,3
00121183 ST 419S 1 1/8 ODF 20,7 25,2 27,3 – 26,8 18,3 17,7
R-12 R-134a R-22 R-410A R-407C R-404A/507 R-502 24o
C 52o
C 24o
C 52o
C 24o
C 52o
C 24o
C 52o
C 24o
C 52o
C 24o
C 52o
C 24o
C 52o
C
(in) Tons ∆P = 1PSI* (for kW, multiply tons 3.5*) R-12 R-134a R-22 R-407C R-410A R-404A/507 R-502
PCN** Model Connection Flow Capacity (TR) Water Capacity - Drops of Water
De acordo com a norma ARI Standard 710-
86./Based on ARI Standart 710-86
T liq = 30o
C
T ev sat = –15o
C
3,1 lbs/min/ton – R-134a
2,9 lbs/min/ton – R-22 e R407C
50 ppm – R-134a, R-404A/507, R-410A e R-407C
60 ppm – R-22
15 ppm – R-12
30 ppm – R-502
ODF - Solda/Solder
SAE - Rosca/Flare
(*) Para 2PSI de ∆P, multiplique o valor por 1,4/For 2 psi DP,
multiply value by 1.4
(**) PCN = Product Code Number
4,0 lbs/min/ton – R404A/507 e R-12
4,4 lbs/min/ton – R-502
2,7 lbs/min/ton – R-410A
Remoção de água em: 20 gotas de água = l grama = 1 cc
Water removal based on: 20 drops = 1 gram = 1 cc
Ponto de equilíbrio de secagem / Dryness point (EPD):
Modelo Antigo Modelo Novo
ST 40 ST 03
ST 70 ST 03
ST 105 ST 05
ST 210 ST 08
ST 350 ST 16
ST 700 ST 30
ST 1100 ST 41
Old Model New Model
Exemplos / Example :
•ST 210 x 1/2 = ST 084
•ST 210 x 1/2 S = ST 084 S
•ST 350 x 5/8 = ST 165
•ST 700 x 7/8 S = ST 307 S

112. Separadores de Óleo
Oil Separators
Oil Separators
Modelos SO e SOH
SO and SOH Models
Separadores de óleo
Oil Separators
Separadores de Óleo
Oil separators are used to ensure that oil,
issuing the compressor with the refrigerant, is
separated and recirculated to the compressor.
Oil separators are assembled on the compressor
discharge line to avoid loss in refrigerating
capacity and ensuring an efficient lubrication by
the fast recirculation of oil to the compressor
crankcase.
Oil being separated before the refrigerant fluid
enters the condenser contributes to improve heat
transfer rates by achieving a significant
reduction of oil film on the inner walls of the
condenser and evaporator.
Refrigerants: R22, R134a, R404A, R12, R502
and others.
Maximum operating pressure: ± 500 psig
Burst pressure: 1490 psig
Modelo Conexão Código Capacidade (TR)
(pol.) R12 R22 R502 R134a R404A
-40 o
C -10 o
C -40 o
C -10 o
C -40 o
C -10 o
C -40 o
C -10 o
C -40 o
C -10 o
C
SOH 10R 3/8 R 00010110 0,6 0,8 0,9 1,1 0,9 1,1 0,6 0,8 0,9 1,1
SOH 12R 1/2 R 00010111 1,3 1,6 1,8 2,2 1,8 2,3 1,3 1,6 1,8 2,3
SO 12R 1/2 R 00010021 1,8 2,3 2,5 3,2 2,6 3,3 1,8 2,3 2,6 3,3
SO 12S 1/2 S 00010024 1,8 2,3 2,5 3,2 2,6 3,3 1,8 2,3 2,6 3,3
SO 15R 5/8 R 00010022 3,1 3,9 4,3 5,4 4,5 5,7 3,1 3,9 4,5 5,7
SO 15S 5/8 S 00010025 3,1 3,9 4,3 5,4 4,5 5,7 3,1 3,9 4,5 5,7
SO 19R 3/4 R 00010023 4,0 5,0 5,6 7,0 5,8 7,3 4,0 5,0 5,8 7,3
SO 19S 3/4 S 00010026 4,0 5,0 5,6 7,0 5,8 7,3 4,0 5,0 5,8 7,3
SO 22S 7/8 S 00010027 4,5 5,6 6,3 7,9 6,6 8,2 4,5 5,6 6,6 8,2
SO 28S 1 1/8 S 00010028 6,0 7,5 8,4 10,5 8,8 11,0 6,0 7,5 8,8 11,0
SO 35S 1 3/8 S 00010029 8,0 10,0 11,2 14,0 11,7 14,6 8,0 10,0 11,7 14,6
Model Connection (in) PCN* Capacity (TR)
SOH = Separador de óleo hermético.
R = Rosca e S = Solda
A capacidade em TR é considerada estimando Tcd =+35 o
C.
Conexão de retorno do óleo = 1/4” SAE (rosca).
SOH - Hermetic oil separator
R = Flare SAE and S= Solder ODF
Capacity is based on Tcd = +35 o
C (+95 o
F)
Return oil connection = 1/4“ flare
(*) PCN = Product Code Number
Os separadores de óleo são utilizados para
assegurar que o óleo, levado do compressor
junto com o refrigerante, seja separado e volte
ao compressor.
São montados na linha de descarga do
compressor a fim de evitar perda de
capacidade frigorífica e assegurar lubrificação
eficiente, através do rápido retorno do óleo ao
cárter do compressor.
A separação do óleo antes da entrada do fluido
refrigerante no condensador, melhora a
transferência de calor por redução da película
de óleo nas paredes internas dos tubos do
condensador e do evaporador.
Refrigerantes: R22, R134a, R404A, R12, R502
e outros.
Pressão máxima de operação: 35 kgf/cm2
Pressão de ruptura: 105 kgf/cm2
Tabela de Capacidade/ Capacity Table

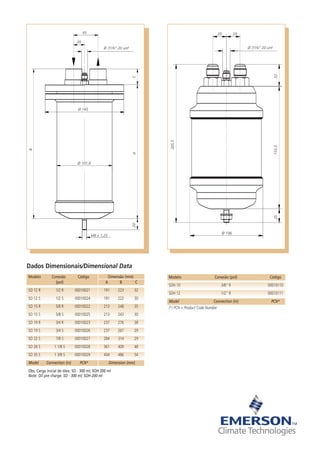

113. Modelo Conexão Código Dimensão (mm)
(pol) A B C
SO 12 R 1/2 R 00010021 191 223 32
SO 12 S 1/2 S 00010024 191 222 30
SO 15 R 5/8 R 00010022 213 248 35
SO 15 S 5/8 S 00010025 213 243 30
SO 19 R 3/4 R 00010023 237 276 38
SO 19 S 3/4 S 00010026 237 267 29
SO 22 S 7/8 S 00010027 284 314 29
SO 28 S 1 1/8 S 00010028 361 409 48
SO 35 S 1 3/8 S 00010029 434 486 54
Model Connection (in) PCN* Dimension (mm)
Obs. Carga inicial de óleo: SO - 300 ml; SOH 200 ml
Note: Oil pre charge: SO - 300 ml; SOH 200 ml
Modelo Conexão (pol) Código
SOH 10 3/8“ R 00010110
SOH 12 1/2“ R 00010111
Model Connection (in) PCN*
(*) PCN = Product Code Number
45 20 20
32153,520
205,5
Ø 106
20
Ø 7/16” 20 unf Ø 7/16” 20 unf
Ø 145
C
B
A20
Ø 101,6
M8 x 1,25
Dados Dimensionais/Dimensional Data

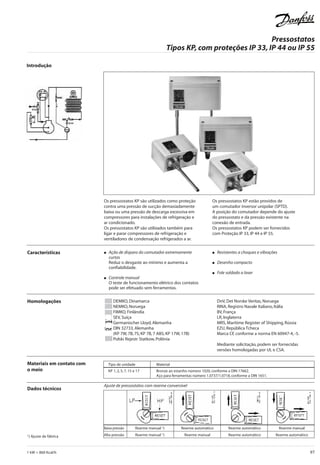

114. 1 kW = 860 Kcal/h 97
Introdução
Características
Dados técnicos
Homologações
Os pressostatos KP são utilizados como proteção
contra uma pressão de sucção demasiadamente
baixa ou uma pressão de descarga excessiva em
compressores para instalações de refrigeração e
ar condicionado.
Os pressostatos KP são utilizados também para
ligar e parar compressores de refrigeração e
ventiladores de condensação refrigerados a ar.
Os pressostatos KP estão providos de
um comutador inversor unipolar (SPTD).
A posição do comutador depende do ajuste
do pressostato e da pressão existente na
conexão de entrada.
Os pressostatos KP podem ser fornecidos
com Proteção IP 33, IP 44 e IP 55.
● Ação de disparo do comutador extremamente
curtas
Reduz o desgaste ao mínimo e aumenta a
confiabilidade.
● Controle manual
O teste de funcionamento elétrico dos contatos
pode ser efetuado sem ferramentas.
● Resistentes a choques e vibrações
● Desenho compacto
● Fole soldado a laser
DEMKO, Dinamarca
NEMKO, Noruega
FIMKO, Finlândia
SEV, Suíça
Germanischer Lloyd, Alemanha
DIN 32733, Alemanha
(KP 7W, 7B, 7S; KP 7B, 7 ABS; KP 17W, 17B)
Polski Rejestr Statkow, Polônia
DnV, Det Norske Veritas, Noruega
RINA, Registro Navale Italiano, Itália
BV, França
LR, Inglaterra
MRS, Maritime Register of Shipping, Rússia
EZU, República Tcheca
Marca CE conforme a norma EN 60947-4, -5.
Mediante solicitação, podem ser fornecidas
versões homologadas por UL e CSA.
Tipo de unidade Material
KP 1, 2, 5, 7, 15 e 17 Bronze ao estanho número 1020, conforme a DIN 17662.
Aço para ferramentas número 1.0737/1.0718, conforme a DIN 1651.
Materiais em contato com
o meio
Ajuste de pressostatos com rearme conversível
Baixa pressão Rearme manual 1) Rearme automático Rearme automático Rearme manual
Alta pressão Rearme manual 1) Rearme manual Rearme automático Rearme automático1) Ajuste de fábrica
i tript
log
Pressostatos
Tipos KP, com proteções IP 33, IP 44 ou IP 55
CatÆlogo_53-110.qxd 10/6/2005 02:36 Page 99

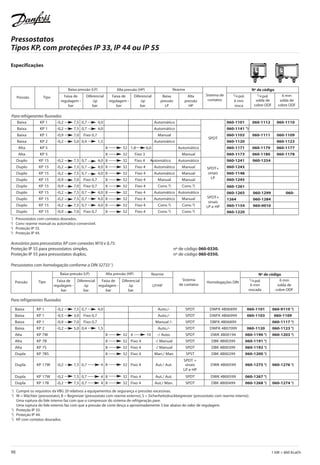

115. 98 1 kW = 860 Kcal/h
Baixa KP 1 -0,2 7,5 0,7 4,0 Auto./- SPDT DWFK 4B06899 060-1101 060-9110 4
)
Baixa KP 1 -0,5 3,0 Fixo 0,7 Auto./- SPDT DWFK 4B06999 060-1103 060-1109
Baixa KP 1 -0,9 7,0 Fixo 0,7 Manual /- SPDT DBFK 4B06899 060-1117 4
)
Baixa KP 2 -0,2 5,0 0,4 1,5 Auto./- SPDT DWFK 4B07099 060-1120 060-1123 4
)
Alta KP 7W 8 32 4 10 -/ Auto. SPDT DWK 4B00194 060-1190 4
) 060-1203 4
)
Alta KP 7B 8 32 Fixo 4 -/ Manual SPDT DBK 4B00399 060-1191 3
)
Alta KP 7S 8 32 Fixo 4 -/ Manual SPDT DBK 4B00399 060-1192 3
)
Dupla KP 7BS 8 32 Fixo 4 Man./ Man SPST DBK 4B00299 060-1200 3
)
SPDT +
Dupla KP 17W -0,2 7,5 0,7 4 8 32 Fixo 4 Aut./ Aut. sinais DWK 4B00599 060-1275 4
) 060-1276 4
)
LP e HP
Dupla KP 17W -0,2 7,5 0,7 4 8 32 Fixo 4 Aut./ Aut. SPDT DWK 4B00599 060-1267 4
)
Dupla KP 17B -0,2 7,5 0,7 4 8 32 Fixo 4 Aut./ Man. SPDT DBK 4B00499 060-1268 3
) 060-1274 3
)
060-1241 060-1254
060-1243
060-1148
060-1245
Especificações
Pressão Tipo Faixa de
regulagem -
bar
Baixa pressão (LP) Alta pressão (HP)
Baixa
pressão
LP
Alta
pressão
HP
Sistema de
contatos
1/4 pol.
6 mm
rosca
1/4 pol.
solda de
cobre ODF
6 mm
solda de
cobre ODF
Rearme
Diferencial
∆p
bar
Faixa de
regulagem -
bar
Diferencial
∆p
bar
Nº de código
Pressão Tipo Faixa de
regulagem -
bar
Baixa pressão (LP) Alta pressão (HP)
LP/HP
Sistema
de contatos
Homologações DIN
1/4 pol.
6 mm
roscada
6 mm
solda de
cobre ODF
Rearme
Diferencial
∆p
bar
Faixa de
regulagem -
bar
Diferencial
∆p
bar
Nº de código
Para refrigerantes fluorados
Para refrigerantes fluorados
Baixa KP 1 -0,2 7,5 0,7 4,0 Automático 060-1101 060-1112 060-1110
Baixa KP 1 -0,2 7,5 0,7 4,0 Automático 060-1141 1)
Baixa KP 1 -0,9 7,0 Fixo 0,7 Manual 060-1103 060-1111 060-1109
Baixa KP 2 -0,2 5,0 0,4 1,5 Automático 060-1120 060-1123
Alta KP 5 8 32 1,8 6,0 Automático 060-1171 060-1179 060-1177
Alta KP 5 8 32 Fixo 3 Manual 060-1173 060-1180 060-1178
Duplo KP 15 -0,2 7,5 0,7 4,0 8 32 Fixo 4 Automático Automático
Duplo KP 15 -0,2 7,5 0,7 4,0 8 32 Fixo 4 Automático Manual
Duplo KP 15 -0,2 7,5 0,7 4,0 8 32 Fixo 4 Automático Manual
Duplo KP 15 -0,9 7,0 Fixo 0,7 8 32 Fixo 4 Manual Manual
Duplo KP 15 -0,9 7,0 Fixo 0,7 8 32 Fixo 4 Conv.2) Conv.2)
Duplo KP 15 -0,2 7,5 0,7 4,0 8 32 Fixo 4 Automático Automático
Duplo KP 15 -0,2 7,5 0,7 4,0 8 32 Fixo 4 Automático Manual
Duplo KP 15 -0,2 7,5 0,7 4,0 8 32 Fixo 4 Conv.2) Conv.2)
Duplo KP 15 -0,9 7,0 Fixo 0,7 8 32 Fixo 4 Conv.2) Conv.2)
SPDT
SPDT+
sinais
LP e HP
SPDT+
sinais
LP
1
) Pressostatos com contatos dourados.
2
) Conv: rearme manual ou automático conversível.
3
) Proteção IP 33.
4
) Proteção IP 44.
Acessórios para pressostatos KP com conexões M10 x 0,75:
Proteção IP 55 para pressostatos simples, nº de código 060-0330.
Proteção IP 55 para pressostatos duplos, nº de código 060-0350.
Pressostatos com homologação conforme a DIN 32733 1
)
1
) Cumpre os requisitos da VBG 20 relativos a equipamentos de segurança e pressões excessivas.
2
) W = Wächter (pressostato), B = Begrenzer (pressostato com rearme externo), S = Sicherheitsdruckbegrenzer (pressostato com rearme interno).
Uma ruptura do fole interno faz com que o compressor do sistema de refrigeração pare.
Uma ruptura do fole externo faz com que a pressão de corte desça a aproximadamente 3 bar abaixo do valor de regulagem.
3
) Proteção IP 33.
4
) Proteção IP 44.
5
) KP com contatos dourados.
060-1261
060-1265 060-1299 060-
1264 060-1284
060-1154 060-0010
060-1220
Pressostatos
Tipos KP, com proteções IP 33, IP 44 ou IP 55
CatÆlogo_53-110.qxd 10/6/2005 02:36 Page 100

116. 1 kW = 860 Kcal/h 99
Introdução
Características
Homologações
Materiais em contato
com o meio
Os pressostatos diferenciais de óleo MP 54 e
MP 55 são utilizados como interruptores de
segurança para proteger compressores de
refrigeração contra lubrificação insuficiente.
Em caso de queda da pressão de óleo, o
pressostato diferencial para o compressor
após o transcorrer de um certo tempo.
Os MP 54 e 55 são utilizados em sistemas de
refrigeração com refrigerantes fluorados.
O MP 54 tem um diferencial de pressão fixo e
incorpora um relé temporizador térmico com
ajuste fixo do tempo de disparo.
Os MP 55 têm um diferencial de pressão ajustável e
podem ser fornecidos com ou sem relé temporizador
térmico.
• Ampla faixa de utilização
Podem ser utilizados em instalações de
congelamento,refrigeração e ar condicionado.
• Podem ser utilizados para todos os refrigerantes
fluorados normais.
• Conexões elétricas na parte frontal do aparelho.
• Adequados para corrente alternada e contínua.
• Entrada de cabo roscada para cabos de 6 a
14 mm de diâmetro.
• Pequena diferença de comutação.
• Cumpre os requisitos da norma EN 60947.
DEMKO, Dinamarca
NEMKO, Noruega
FIMKO, Finlândia
DSRK, Deutsche-Schiffs Revision und Klassifikation,
Alemanha
Polski Rejestr Statkow, Polônia
Germanischer Lloyd, Alemanha
EZU, República Tcheca
RINA, Registro Navale Italiano, Itália
Marca CE conforme a norma EN 60947-5
Mediante solicitação, podem ser fornecidas
versões homologadas por UL e CSA
Tipo de unidade Material
MP 54 Aço inoxidável 19/11, número 1.4306, conforme a DIN 17440
MP 55 Chapa de aço esticada, número 1.0338, conforme a DIN 1624
Aço para ferramentas número 1.0718, conforme a DIN 1651
ipt
Pressostatos diferenciais
Tipos MP 54, 55, e 55A
CatÆlogo_53-110.qxd 10/6/2005 02:36 Page 101

117. 100 1 kW = 860 Kcal/h
Especificações
Dados técnicos
Tensão de controle
230 V ou 115 V, c.a. ou c.c.
Variação de tensão admissível
+10 -15%
Pressão de trabalho máxima
PB = 17 bar
Pressão de teste máxima
p’= 22 bar
Compensação de temperatura
O relé temporizador tem compensação de
temperatura na faixa -40 e 60°C.
Entrada de cabo roscada
PG 13.5
Diâmetro do cabo
6 14 mm
Temperatura máxima dos foles
100°C
Proteção
IP 20 conforme a IEC 529
Cargas dos contatos
Tipo A:
Nos contatos M-S de saída do relé
temporizador:
AC15: 2 A, 250 V
DC13: 0,2 A, 250 V
Tipo B sem relé temporizador
AC15: 0,1 A, 250 V
DC13: 12 W, 125 V
Tipo C sem relé temporizador
AC1: 10 A, 250 V
AC3: 4 A, 250 V
DC13: 12 W, 125 V
Para refrigerantes fluorados
Tipo
Diferencial
∆p bar
Diferencial de
comutação
máxima
∆p - bar
Faixa de
funcionamento,
lado de baixa
pressão
bar
Tempo de
abertura
do relé
temporizador
s
Carga dos
contatos
(ver dados
técnicos)
Nº de código
Conexão
1/4 pol.
6 mm
roscada
1 m tubo
capilar 1/4
pol. com
solda ODF
Anel de corte
6 mm
Fixo 0,65 0,2 -1 +12 0 2) B 060B0297
Fixo 0,65 0,2 -1 +12 45 A 060B0166
MP 54 Fixo 0,9 0,2 -1 +12 60 A 060B0167
Fixo 0,65 0,2 -1 +12 90 A 060B0168
Fixo 0,65 0,2 -1 +12 120 A 060B0169 3)
0,3 4,5 0,2 -1 +12 45 A 060B0170 060B0133
0,3 4,5 0,2 -1 +12 60 A 060B0171 060B0134 060B0188
MP 55 0,3 4,5 0,2 -1 +12 60 A 060B0178 1)
0,3 4,5 0,2 -1 +12 90 A 060B0172
0,3 4,5 0,2 -1 +12 120 A 060B0173 060B0136
0,3 4,5 0,2 -1 +12 0 2) B 060B0299
0,65 4,5 0,4 -1 +12 0 2) C 060B0294 4)
1) Com luz piloto de funcionamento que permanece acesa durante o funcionamento normal.
Nota: se a luz piloto apagar, o compressor não deve continuar funcionando por um tempo superior ao de abertura
do relé.
2) As versões sem relé temporizador serão utilizadas quando for necessário um tempo de abertura distinto do
especificado. Neste caso, será utilizado um relé temporizador externo.
3) Homologado conforme a norma EN 6097-4, -5.
Pressostatos diferenciais
Tipos MP 54, 55, e 55A
CatÆlogo_53-110.qxd 10/6/2005 02:36 Page 102

118. 101 1 kW = 860 Kcal/h
Minipaessostato tipo Cartucho,
tipo CC 80W
O CC 80W é um pressostato de pequenas
dimensões para ser utilizado em instalações
de refrigeração e de ar condicionado.
O CC 80W está dotado de um conector
de 6 amperes e de rearme automático.
É robusto e confiável na operação em
diversos tipos de aplicações.
Graças a suas dimensões e peso reduzidos,
o pressostato pode ser montado diretamente
nos circuitos de refrigeração onde se requer
ao controle de pressão.
O pressostato está disponível com os ajustes
de pressão e as conexões de pressão
definidos pelo cliente.
Estas características oferecem economia
de espaço e de custos de instalação.
O CC 80W é adequado para instalações
frigoríficas e de ar condicionado com
refrigerantes HFC, CFC e HCFC.
Desempenha as funções de interruptor de
segurança de máxima e de mínima ou de
controle de ventilador.
● Carga de contatos, 6 A.
● Dimensões e pesos reduzidos
para montagem direta.
● Sensor hermeticamente selado.
● Pressões de 0 a 50 bar.
● Nível de proteção IP 20 ou IP 67.
● Resistente a corrosão.
● Ajustado e lacrado de fábrica. Não pode
sofrer intervenção manual.
● Homologação DIN 32733, aprovação UL.
● Os pressostatos de baixa estão disponíveis a
uma pressão de trabalho máxima de 35 bar.
E os pressostatos de alta pressão, a uma
pressão de 55 bar.
● Excelente respeitabilidade e estabilidade.
Introdução
Aplicação
Características
Os pressostatos de Cartucho CC 80W
possuem diafragma de aço inoxidável.
Cada membrana modifica sua curvatura
quando é submetida a uma pressão
predeterminada.
Quando o diafragma“bate”, o contato
elétrico se abre ou se fecha.
O pressostato de cartucho rearma
automaticamente quando a pressão
descende do valor nominal (Set Point).
Funcionamento
Dados Técnicos Modelo range (psig) range (bar)
Lig. Des. Lig. Des.
Conexão Cabo de lig.
(cm)
Código
CC 80 W
CC 80 W
CC 29 B
CC 80 W
CC 80 W
CC 80 W
ACB
ACB
ACB
ACB
ACB
ACB
135
196
217
249
273
275
624
30
450
400
275
185
185
275
304
349
384
348
464
70
348
320
190
300
9
13
15
17
18
19
43
2
31
27
19
13
13
19
21
24
26
24
32
5
24
22
13
21
¼ flange
¼ flange
¼ flange
¼ flange
100
100
50 (RM)
100
100
250
200
50
150
50
50
50
060F6170
061F6084
061F5026
061F6065
061F6065
061F6057
061F6187
061F7130
061F7583
061F8242
061F8243
061F8244
Pressostato tipo cartucho para alta pressão
CC 20 W
CC 20 W
CC 80 W
CC 80 W
CC 80 W
ACB
ACB
ACB
7
14
22
25
59
35
60
94
4
5
7.2
5
34
10
35
51
0.5
1
1
2
4
0.68
2
3
0.3
0.38
0.5
0.34
2
2
4
6
¼ flange
20
150
100
100
50
50
150
061F1076
061F1228
061F6011
061F6063
061F6056
061F7131
061F7132
061F7584
Pressostato tipo cartucho para baixa pressão
1) DWK refere-se aos pressostatos que são acionados ao aumentar a pressão.
2) DWKF refere-se aos pressostatos que são acionados ao diminuir a pressão.
CatÆlogo_53-110.qxd 10/6/2005 02:36 Page 72

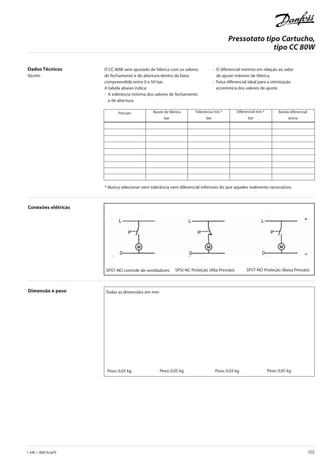

119. 1 kW = 860 Kcal/h 102
Pressotato tipo Cartucho,
tipo CC 80W
Dados Técnicos
Ajustes
Conexões elétricas
O CC 80W vem ajustado de fábrica com os valores
de fechamento e de abertura dentro da faixa
compreendida entre 0 e 50 bar.
A tabela abaixo indica:
- A tolerância mínima dos valores de fechamento
e de abertura.
- O diferencial mínimo em relação ao valor
de ajuste máximo de fábrica.
- Faixa diferencial ideal para a otimização
econômica dos valores de ajuste.
Pressão Ajuste de fábrica
bar
Tolerância mín.*
bar
Diferencial mín.*
bar
Banda diferencial
ótima
* Nunca selecionar nem tolerância nem diferencial inferiores do que aqueles realmente necessários.
ilustra
Dimensão e peso
SPST-NO controle de ventiladores SPSt-NC Proteção (Alta Pressão) SPST-NO Proteção (Baixa Pressão)
Todas as dimensões em mm
Peso: 0,03 kg Peso: 0,05 kg Peso: 0,03 kg Peso: 0,05 kg
CatÆlogo_53-110.qxd 10/6/2005 02:36 Page 73

120. 1 kW = 860 Kcal/h 103
Os termostatos KP são interruptores elétricos
controlados por temperatura e têm um único
comutador inversor unipolar (SPDT).
A posição do comutador depende do ajuste do
termostato e da temperatura do bulbo.
Os termostatos KP podem conectar-se
diretamente a motores monofásicos de c.a. de
até 2 kW, ou serem montados em série no
circuito de controle de motores de c.c. ou de
motores de c.a. de maior potência.
Dados técnicos
Introdução
Características
Homologações
● Ampla faixa de regulagem.
● Podem ser utilizados em instalações de
congelamento,refrigeração e ar condicionado.
● Os foles soldados supõem uma maior
confiabilidade.
● Dimensões reduzidas.
Fáceis de instalar em expositores
refrigerados ou em câmaras frias.
● Ação de disparo do comutador
extremamente curta.
Longa vida operacional.
Evita-se a conexão e a desconexão
desnecessárias do equipamento de controle.
● Versões padrão com comutador.
Possibilidade de inversão da função dos
contatos ou da conexão de um sinal.
● Conexões elétricas na parte frontal do
aparelho.
Facilita a montagem em bastidor.
Economiza espaço.
● Adequados para corrente alternada e contínua.
● Entrada de cabo de material termoplástico
flexível para cabos de 6 a 14 mm de diâmetro.
● Faixa de grande amplitude.
DEMKO, Dinamarca
NEMKO, Noruega
FIMKO, Finlândia
Germanischer Lloyd, Alemanha
DSRK, Deutsche-Schiffs Revision und
Klassifikation, Alemanha
Polski Rejestr Statkow, Polônia
DnV, Det Norske Veritas, Noruega
Sistemas de contatos
Temperatura ambiente
-40 +65°C (+80°C como máximo durante
2 horas)
Comutador
Comutador inversor unipolar (SPDT).
Carga dos contatos
Corrente alternada:
AC1: 16 A, 400 V
AC3: 16 A, 400 V
AC15: 10 A, 400 V
Corrente contínua:
DC13: 12 W, 220 V, corrente de controle.
Proteção
IP 33 conforme a IEC 529.
Esta proteção é obtida quando a unidade é
montada sobre um suporte ou uma superfície plana.
O suporte tem que ser fixo e tem que ter todos os
orifícios não utilizados cobertos.
IP 44 para versões simples e duplas com Tampa
superior independente (os acessórios têm que ser
pedidos em separado, ver os pressostatos KP).
Conexão dos cabos
Entrada de cabos:
Para cabos com diâmetro de 6 14 mm,
pode-se utilizar prensa cabo (PG13.5).
Para cabos com diâmetro de 8 16 mm,
pode-se utilizar prensa cabo (PG 16).
Termostatos KP
KP 98
ipt
RINA, Registro Navale Italiano, Itália
BV, França
LR, Reino Unido
MRS, Maritime Register of Shipping, Rússia
EZU, República Tcheca
Marca CE conforme a norma EN 60730-2-1 a -9.
Mediante solicitação, podem ser fornecidas
versões homologadas por UL e CSA.
Termostatos
Tipo KP
CatÆlogo_53-110.qxd 10/6/2005 02:36 Page 103

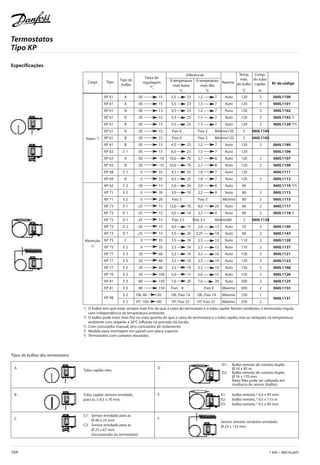

121. 104 1 kW = 860 Kcal/h
Especificações
Tipo
Tipo de
bulbo
Faixa de
regulagem
°C
À temperatura
mais baixa
°C
À temperatura
mais alta
°C
Temp.
máx.
do bulbo
°C
Comp.
do tubo
capilar
m
Diferencial
RearmeCarga Nº de código
KP 61 A -30 15 5,5 23 1,5 7 Auto 120 2 060L1100
KP 61 A -30 15 5,5 23 1,5 7 Auto 120 5 060L1101
KP 61 B -30 13 4,5 23 1,2 7 Auto 120 2 060L1102
KP 61 B -30 15 5,5 23 1,5 7 Auto 120 2 060L1103 3)
KP 61 B -30 15 5,5 23 1,5 7 Auto 120 2 060L1128 3)4)
KP 61 A -30 15 Fixo 6 Fixo 2 Mínimo120 5 060L1104
KP 61 B -30 15 Fixo 6 Fixo 2 Mínimo120 2 060L1105
KP 61 B -30 13 4,5 23 1,2 7 Auto 120 3 060L1180
KP 62 C 1 -30 15 6,0 23 1,5 7 Auto 120 060L1106
KP 63 A -50 -10 10,0 70 2,7 8 Auto 120 2 060L1107
KP 63 B -50 -10 10,0 70 2,7 8 Auto 120 2 060L1108
KP 68 C 1 -5 35 4,5 25 1,8 7 Auto 120 060L1111
KP 69 B -5 35 4,5 25 1,8 7 Auto 120 2 060L1112
KP 62 C 2 -30 15 5,0 20 2,0 8 Auto 80 060L1110 3)4)
KP 71 E 2 -5 20 3,0 10 2,2 9 Auto 80 2 060L1113
KP 71 E 2 -5 20 Fixo 3 Fixo 3 Mínimo 80 2 060L1115
KP 73 E 1 -25 15 12,0 70 8,0 25 Auto 80 2 060L1117
KP 73 D 1 -25 15 4,0 10 3,5 9 Auto 80 2 060L1118 3)
KP 73 D 1 -25 15 Fixo 3,5 Fixo 3,5 Mínimo80 2 060L1138
KP 73 D 2 -20 15 4,0 15 2,0 13 Auto 55 3 060L1140
KP 73 D 1 -25 15 3,5 20 3,25 18 Auto 80 2 060L1143
KP 75 F 0 35 3,5 16 2,5 12 Auto 110 2 060L1120
KP 75 E 2 0 35 3,5 16 2,5 12 Auto 110 2 060L1137
KP 77 E 3 20 60 3,5 10 3,5 10 Auto 130 2 060L1121
KP 77 E 3 20 60 3,5 10 3,5 10 Auto 130 3 060L1122
KP 77 E 2 20 60 3,5 10 3,5 10 Auto 130 5 060L1168
KP 79 E 3 50 100 5,0 15 5,0 15 Auto 150 2 060L1126
KP 81 E 3 80 150 7,0 20 7,0 20 Auto 200 2 060L1125
KP 81 E 3 80 150 Fixo 8 Fixo 8 Máximo 200 2 060L1155
KP 98
E 2 OIL:60 120 OIL: Fixo 14 OIL: Fixo 14 Máximo 150 1
060L1131
E 2 HT: 100 180 HT: Fixo 25 HT: Fixo 25 Máximo 250 2
Vapor 1)
Absorção
2)
1) O bulbo tem que estar sempre mais frio do que a caixa do termostato e o tubo capilar. Nestas condições, o termostato regula
com independência da temperatura ambiente.
2) O bulbo pode estar mais frio ou mais quente do que a caixa do termostato e o tubo capilar, mas as variações na temperatura
ambiente com respeito a 20°C influirão na precisão da escala.
3) Com comutador manual, sem comutador de isolamento.
4) Modelo para montagem em painel com placa superior.
5) Termostatos com contatos dourados.
Tipos de bulbos dos termostatos
Tubo capilar reto.
A
Tubo capilar remoto enrolado,
para ar, ∆ 9,5 x 70 mm.
B
C1: Sensor enrolado para ar,
Ø 40 x 25 mm.
C2: Sensor enrolado para ar,
Ø 25 x 67 mm.
(incorporado ao termostato)
C
D1: Bulbo remoto de contato duplo,
Ø 10 x 85 m.
D2: Bulbo remoto de contato duplo,
Ø 16 x 170 mm.
Nota: Não pode ser utilizado em
invólucro de sensor (bulbo).
D
E1: bulbo remoto, ³ 6,4 x 95 mm.
E2: bulbo remoto, ³ 9,5 x 115 m.
E3: bulbo remoto, ³ 9,5 x 85 mm.
E
Sensor remoto condutor enrolado,
Ø 25 x 125 mm.
F
Termostatos
Tipo KP
CatÆlogo_53-110.qxd 10/6/2005 02:36 Page 104

122. 1 kW = 860 Kcal/h 105
Especificações
Introdução
O termostato UT - 72 é um interruptor elétrico
controlado por temperatura, com múltiplas
aplicações. O diferencial é fixo e seu ajuste é
muito simples.
O comando de ajuste, que pode ser facilmente
retirado por meio dos dois parafusos que
servem para desmontar o termostato.
A temperatura é ajustada de acordo com
uma temperatura média desejada.
As conexões elétricas são efetuadas por meio de
cabos com grampos e terminais aparafusados.
Podem ser utilizados terminais AMP (FASTON), para
montagem em vitrines. O UT - 72 é fabricado tanto
para montagem externa, com caixa, como para
montagem interna e tem aplicações em:
- Câmaras.
- Resfriadores de cerveja e refrescos.
- Máquinas de fazer sorvetes.
- Resfriadores de leite.
- Vitrines refrigeradas.
- Unidades de ar condicionado.
- Sistemas de recuperação de calor.
Termostato Universal UT
Tipo
Câmara
°C
Diferencial
K
Rearme
Temp. máx
do sensor
°C
Comp. do
tubo capilar
m
Versão Código
bulbo cobre
Código
bulbo
aço inox
UT 72 -30 30 2.3 Auto 60 1.5 060H1101 060H1106
UT 72 -30 30 2.3 Auto 60 3.0 060H1105
UT 73 0 40 2.3 Auto 90 1.5 060H1102
UT 72 -30 30 2.3 Auto 60 1.5 060H1201
UT 72 -30 30 2.3 Auto 60 3.0 060H1205
UT 73 0 40 2.3 Auto 90 1.5 060H1202
Com tampa
Sem tampa
Termostato Universal
Tipo UT - 72
CatÆlogo_53-110.qxd 10/6/2005 02:36 Page 105

123. Válvulas de Expansão
Expansion Valves
Expansion Valves
Compact size allows installation in limited
spaces.
Stainless steel power element eliminates
corrosion and prevents valve failure.
Wrench flats on inlets and outlets for easy
installation.
Tailored bulb charges for specific applications.
Internal and external equalizer.
O tamanho compacto facilita a instalação em
espaços limitados.
Cabeça termostática em aço inox elimina a
corrosão e previne a falha da válvula.
Conexões de entrada e saída com partes
planas para encaixe da chave e fácil instalação.
Cargas do bulbo projetadas em conformidade
com aplicações específicas.
Equalizador interno ou externo.
Modelos TAD/TADX
TAD/TADX Models
Comprim. Capilar 1500/
Capillary Length 1500
Comprim. Capilar 1500/
Capillary Length 1500
Ø 52 Ø 43
Ø 1/2”
Ø 1/2”
A
42,5
53,7
60o
1/4” SAE
1/4” SAE
94
94
86
43,2
76
7532
122
15
15
Entrada Saída A (mm)
1/2 5/8 95,3
5/8 5/8 104,3
In Out A (mm)
Dimensão (mm)/ Dimension (mm)
Dimensão (mm)/Dimension (mm)
Estilo Reto
S/T Style
Estilo Angular
Angle Style
Válvulas de Expansão
Expansion Valves
Válvulas de Expansão

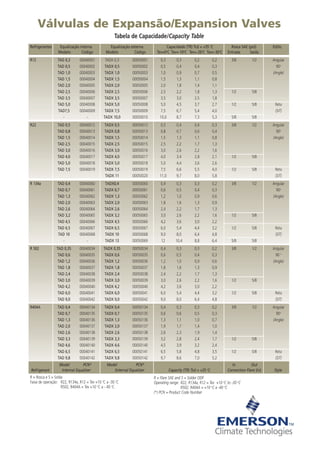

124. Tabela de Capacidade/Capacity Table
Refrigerantes Equalização interna Equalização externa Capacidade (TR) Tcd = +35 o
C Rosca SAE (pol) Estilo
Modelo Código Modelo Código Tev=0o
C Tev=-10o
C Tev=-20o
C Tev=-30o
C Entrada Saída
R12 TAD 0,3 00040001 TADX 0,3 00050001 0,3 0,3 0,2 0,2 3/8 1/2 Angular
TAD 0,5 00040002 TADX 0,5 00050002 0,5 0,4 0,4 0,3 90o
TAD 1,0 00040003 TADX 1,0 00050003 1,0 0,9 0,7 0,5 (Angle)
TAD 1,5 00040004 TADX 1,5 00050004 1,5 1,3 1,1 0,8
TAD 2,0 00040005 TADX 2,0 00050005 2,0 1,8 1,4 1,1
TAD 2,5 00040006 TADX 2,5 00050006 2,5 2,2 1,8 1,3 1/2 5/8
TAD 3,5 00040007 TADX 3,5 00050007 3,5 3,0 2,5 1,8
TAD 5,0 00040008 TADX 5,0 00050008 5,0 4,5 3,7 2,7 1/2 5/8 Reta
TAD7,5 00040009 TADX 7,5 00050009 7,5 6,7 5,4 4,0 (S/T)
- - TADX 10,0 00050010 10,0 8,7 7,3 5,3 5/8 5/8
R22 TAD 0,5 00040012 TADX 0,5 00050012 0,5 0,4 0,4 0,3 3/8 1/2 Angular
TAD 0,8 00040013 TADX 0,8 00050013 0,8 0,7 0,6 0,4 90o
TAD 1,5 00040014 TADX 1,5 00050014 1,5 1,3 1,1 0,8 (Angle)
TAD 2,5 00040015 TADX 2,5 00050015 2,5 2,2 1,7 1,3
TAD 3,0 00040016 TADX 3,0 00050016 3,0 2,6 2,2 1,6
TAD 4,0 00040017 TADX 4,0 00050017 4,0 3,4 2,8 2,1 1/2 5/8
TAD 5,0 00040018 TADX 5,0 00050018 5,0 4,4 3,6 2,6
TAD 7,5 00040019 TADX 7,5 00050019 7,5 6,6 5,5 4,0 1/2 5/8 Reta
TADX 11 00050020 11,0 9,7 8,0 5,8 (S/T)
R 134a TAD 0,4 00040060 TADX0,4 00050060 0,4 0,3 0,3 0,2 3/8 1/2 Angular
TAD 0,7 00040061 TADX 0,7 00050061 0,6 0,5 0,4 0,3 90o
TAD 1,3 00040062 TADX 1,3 00050062 1,2 1,0 0,9 0,6 (Angle)
TAD 2,0 00040063 TADX 2,0 00050063 1,8 1,6 1,3 0,9
TAD 2,6 00040064 TADX 2,6 00050064 2,4 2,2 1,7 1,3
TAD 3,2 00040065 TADX 3,2 00050065 3,0 2,6 2,2 1,6 1/2 5/8
TAD 4,5 00040066 TADX 4,5 00050066 4,2 3,6 3,0 2,2
TAD 6,5 00040067 TADX 6,5 00050067 6,0 5,4 4,4 3,2 1/2 5/8 Reta
TAD 10 00040068 TADX 10 00050068 9,0 8,0 6,4 4,8 (S/T)
- - TADX 13 00050069 12 10,4 8,8 6,4 5/8 5/8
R 502 TAD 0,35 00040034 TADX 0,35 00050034 0,4 0,3 0,3 0,2 3/8 1/2 Angular
TAD 0,6 00040035 TADX 0,6 00050035 0,6 0,5 0,4 0,3 90 o
TAD 1,2 00040036 TADX 1,2 00050036 1,2 1,0 0,9 0,6 (Angle)
TAD 1,8 00040037 TADX 1,8 00050037 1,8 1,6 1,3 0,9
TAD 2,4 00040038 TADX 2,4 00050038 2,4 2,2 1,7 1,3
TAD 3,0 00040039 TADX 3,0 00050039 3,0 2,6 2,2 1,6 1/2 5/8
TAD 4,2 00040040 TADX 4,2 00050040 4,2 3,6 3,0 2,2
TAD 6,0 00040041 TADX 6,0 00050041 6,0 5,4 4,4 3,2 1/2 5/8 Reta
TAD 9,0 00040042 TADX 9,0 00050042 9,0 8,0 6,4 4,8 (S/T)
R404A TAD 0,4 00040134 TADX 0,4 00050134 0,4 0,3 0,3 0,2 3/8 1/2 Angular
TAD 0,7 00040135 TADX 0,7 00050135 0,6 0,6 0,5 0,3 90o
TAD 1,3 00040136 TADX 1,3 00050136 1,3 1,1 1,0 0,7 (Angle)
TAD 2,0 00040137 TADX 2,0 00050137 1,9 1,7 1,4 1,0
TAD 2,6 00040138 TADX 2,6 00050138 2,6 2,3 1,9 1,4
TAD 3,3 00040139 TADX 3,3 00050139 3,2 2,8 2,4 1,7 1/2 5/8
TAD 4,6 00040140 TADX 4,6 00050140 4,5 3,9 3,2 2,4
TAD 6,5 00040141 TADX 6,5 00050141 6,5 5,8 4,8 3,5 1/2 5/8 Reta
TAD 9,8 00040142 TADX 9,8 00050142 9,7 8,6 7,0 5,2 (S/T)
Model PCN* Model PCN* In Out
Refrigerant Internal Equalizer External Equalizer Capacity (TR) Tcd = +35 o
C Connection Flare (in) Style
R = Rosca e S = Solda
Faixa de operação: R22, R134a, R12 = Tev +10 o
C a -30 o
C
R502, R404A = Tev +10 o
C a - 40 o
C
Válvulas de Expansão/Expansion Valves
R = Flare SAE and S = Solder ODF
Operating range: R22, R134a, R12 = Tev +10 o
C to -30 p
C
R502, R404A = +10 o
C a -40 o
C
(*) PCN = Product Code Number

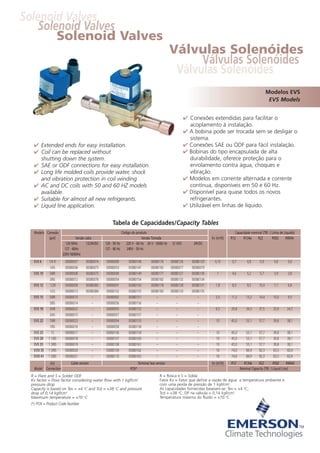

125. Válvulas Solenóides
Solenoid Valves
Solenoid Valves
Modelos EVS
EVS Models
Válvulas Solenóides
Solenoid Valves
Válvulas Solenóides
Modelo Conexão Código do produto Capacidade nominal (TR) ( Linha de Líquido)
(pol) Versão cabo Versão Tomada Kv (m3
/h) R12 R134a R22 R502 R404A
120-50Hz 12/24VDC 120 - 50 Hz 220 V - 60 Hz 24 V - 50/60 Hz 12 VDC 24VDC
127 - 60Hz 127 - 60 Hz 240V - 50 Hz
220V-50/60Hz
EVS 6 1/4 R 00080007 00080074 00080089 00080148 00080176 00080126 00080129 0,15 0,7 0,8 0,9 0,6 0,6
1/4S 00080006 00080073 00080053 00080147 00080192 00080077 00080079
EVS 10 3/8R 00080008 00080075 00080090 00080149 00080177 00080127 00080130 1 4,6 5,2 5,7 3,9 3,8
3/8S 00080012 00080076 00080054 00080154 00080182 00080132 00080134
EVS 12 1/2R 00080009 00080083 00080091 00080150 00080178 00080128 00080131 1,8 8,3 9,5 10,4 7,1 6,8
1/2S 00080013 00080084 00080102 00080155 00080183 00080133 00080135
EVS 15 5/8R 00080010 – 00080092 00080151 – – – 2,5 11,2 13,2 14,4 10,0 9,5
5/8S 00080014 – 00080056 00080156 – – –
EVS 19 3/4R 00080022 – 00080093 00080152 – – – 6,5 29,8 34,5 37,5 25,9 24,7
3/4S 00080015 – 00080057 00080157 – – –
EVS 22 7/8R 00080023 – 00080094 00080153 – – – 10 45,0 53,1 57,7 39,8 38,1
7/8S 00080016 – 00080058 00080158 – – –
EVS 25 1S 00080017 – 00080106 00080159 – – – 10 45,0 53,1 57,7 39,8 38,1
EVS 28 1 1/8S 00080018 – 00080107 00080160 – – – 10 45,0 53,1 57,7 39,8 38,1
EVS 35 1 3/8S 00080019 – 00080108 00080161 – – – 10 45,0 53,1 57,7 39,8 38,1
EVSI 35 1 3/8S 00080020 – 00080109 00080162 – – – 16 74,0 84,9 92,3 63,5 60,9
EVSI 41 1 5/8S 00080021 – 00080110 00080163 – – – 16 74,0 84,9 92,3 63,5 60,9
(in) Cable version Terminal box version Kv (m3
/h) R12 R134a R22 R502 R404A
Model Connection PCN* Nominal Capacity (TR) ( Liquid Line)
Extended ends for easy installation.
Coil can be replaced without
shutting down the system.
SAE or ODF connections for easy installation.
Long life molded coils provide water, shock
and vibration protection in coil winding.
AC and DC coils with 50 and 60 HZ models
available.
Suitable for almost all new refrigerants.
Liquid line application.
Conexões extendidas para facilitar o
acoplamento à instalação.
A bobina pode ser trocada sem se desligar o
sistema.
Conexões SAE ou ODF para fácil instalação.
Bobinas do tipo encapsulada de alta
durabilidade, oferece proteção para o
enrolamento contra água, choques e
vibração.
Modelos em corrente alternada e corrente
contínua, disponíveis em 50 e 60 Hz.
Disponível para quase todos os novos
refrigerantes.
Utilizável em linhas de líquido.
R = Flare and S = Solder ODF
Kv factor = Flow factor considering water flow with 1 kgf/cm2
pressure drop
Capacity is based on Tev = +4 o
C and Tcd = +38 o
C and pressure
drop of 0,14 kgf/cm2
Maximum temperature = +70 o
C
(*) PCN = Product Code Number
R = Rosca e S = Solda
Fator Kv = Fator que define a vazão de água a temperatura ambiente e
com uma perda de pressão de 1 kgf/cm2
.
As capacidades fornecidas baseiam-se: Tev = +4 o
C;
Tcd = +38 o
C; DP na válvula = 0,14 kgf/cm2
.
Temperatura máxima do fluido = +70 o
C
Tabela de Capacidades/Capacity Tables

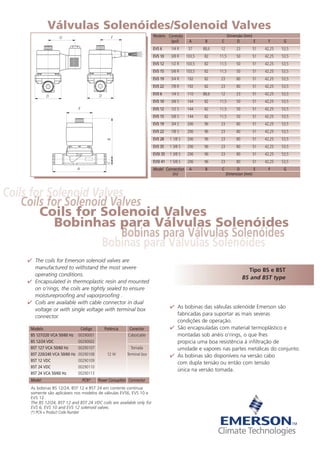

126. Válvulas Solenóides/Solenoid Valves
Modelo Conexão Dimensão (mm)
(pol) A B C D E F G
EVS 6 1/4 R 57 88,6 12 23 51 42,25 53,5
EVS 10 3/8 R 103,5 82 11,5 50 51 42,25 53,5
EVS 12 1/2 R 103,5 82 11,5 50 51 42,25 53,5
EVS 15 5/8 R 103,5 82 11,5 50 51 42,25 53,5
EVS 19 3/4 R 192 82 23 80 51 42,25 53,5
EVS 22 7/8 R 192 82 23 80 51 42,25 53,5
EVS 6 1/4 S 110 88,6 12 23 51 42,25 53,5
EVS 10 3/8 S 144 82 11,5 50 51 42,25 53,5
EVS 12 1/2 S 144 82 11,5 50 51 42,25 53,5
EVS 15 5/8 S 144 82 11,5 50 51 42,25 53,5
EVS 19 3/4 S 206 96 23 80 51 42,25 53,5
EVS 22 7/8 S 206 96 23 80 51 42,25 53,5
EVS 28 1 1/8 S 206 96 23 80 51 42,25 53,5
EVS 35 1 3/8 S 206 96 23 80 51 42,25 53,5
EVSI 35 1 3/8 S 206 96 23 80 51 42,25 53,5
EVSI 41 1 5/8 S 206 96 23 80 51 42,25 53,5
Model Connection A B C D E F G
(in) Dimension (mm)
F
E BC
D
A
G
D
Modelo Código Potência Conector
BS 127/220 VCA 50/60 Hz 00290001 Cabo/cable
BS 12/24 VDC 00290002
BST 127 VCA 50/60 Hz 00290107 Tomada
BST 220/240 VCA 50/60 Hz 00290108 12 W Terminal box
BST 12 VDC 00290109
BST 24 VDC 00290110
BST 24 VCA 50/60 Hz 00290113
Model PCN* Power Consuption Connector
As bobinas BS 12/24, BST 12 e BST 24 em corrente continua
somente são aplicáveis nos modelos de válvulas EVS6, EVS 10 e
EVS 12.
The BS 12/24, BST 12 and BST 24 VDC coils are available only for
EVS 6, EVS 10 and EVS 12 solenoid valves.
(*) PCN = Product Code Number
The coils for Emerson solenoid valves are
manufactured to withstand the most severe
operating conditions.
Encapsulated in thermoplastic resin and mounted
on o'rings, the coils are tightly sealed to ensure
moistureproofing and vaporproofing .
Coils are available with cable connector in dual
voltage or with single voltage with terminal box
connector.
As bobinas das válvulas solenóide Emerson são
fabricadas para suportar as mais severas
condições de operação.
São encapsuladas com material termoplástico e
montadas sob anéis o'rings, o que lhes
propicia uma boa resistência à infiltração de
umidade e vapores nas partes metálicas do conjunto.
As bobinas são disponíveis na versão cabo
com dupla tensão ou então com tensão
única na versão tomada.
Bobinas para Válvulas Solenóides
Coils for Solenoid Valves
Coils for Solenoid Valves
Tipo BS e BST
BS and BST type
Bobinas para Válvulas Solenóides
Coils for Solenoid Valves
Bobinhas para Válvulas Solenóides

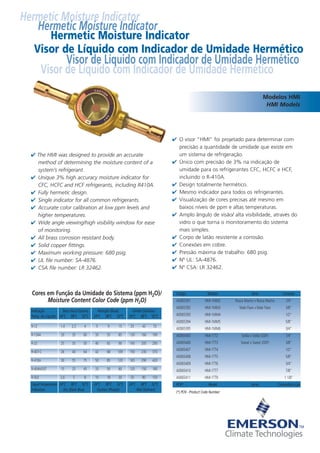

127. Modelos HMI
HMI Models
The HMI was designed to provide an accurate
method of determining the moisture content of a
system’s refrigerant.
Unique 3% high accuracy moisture indicator for
CFC, HCFC and HCF refrigerants, including R410A.
Fully hermetic design.
Single indicator for all common refrigerants.
Accurate color calibration at low ppm levels and
higher temperatures.
Wide angle viewing/high visibility window for ease
of monitoring.
All brass corrosion resistant body.
Solid copper fittings.
Maximum working pressure: 680 psig.
UL file number: SA-4876.
CSA file number: LR 32462.
O visor “HMI” foi projetado para determinar com
precisão a quantidade de umidade que existe em
um sistema de refrigeração.
Único com precisão de 3% na indicação de
umidade para os refrigerantes CFC, HCFC e HCF,
incluindo o R-410A.
Design totalmente hermético.
Mesmo indicador para todos os refrigerantes.
Visualização de cores precisas até mesmo em
baixos níveis de ppm e altas temperaturas.
Amplo ângulo de visão/ alta visibilidade, através do
vidro o que torna o monitoramento do sistema
mais simples.
Corpo de latão resistente a corrosão.
Conexões em cobre.
Pressão máxima de trabalho: 680 psig.
Nº UL: SA-4876.
Nº CSA: LR 32462.
Cores em Função da Umidade do Sistema (ppm H2O)/
Moisture Content Color Code (ppm H2O)
Indicação Seco (Azul Escuro) Atenção (Rosa) Úmido (Salmão)
Temp. do Líquido 24°C 38°C 52°C 24°C 38°C 52°C 24°C 38°C 52°C
R-12 1,4 2,5 4 5 9 15 25 43 70
R-134A 20 35 60 35 55 85 130 160 190
R-22 25 35 50 40 65 90 145 205 290
R-407-C 26 40 64 42 68 109 150 230 370
R-410A 30 55 75 50 85 120 165 290 420
R-404A/507 15 25 45 33 50 80 120 150 180
R-502 2,6 5 8 10 18 30 50 90 150
Liquid Temperature 24°C 38°C 52°C 24°C 38°C 52°C 24°C 38°C 52°C
Indication Dry (Dark Blue) Caution (Purple) Wet (Salmon)
Código Modelo Série Conexão
A0065391 HMI-1MM2 Rosca Macho x Rosca Macho 1/4”
A0065392 HMI-1MM3 Male Flare x Male Flare 3/8”
A0065393 HMI-1MM4 1/2”
A0065394 HMI-1MM5 5/8”
A0065395 HMI-1MM6 3/4”
A0065405 HMI-1TT2 Solda x Solda (ODF) 1/4”
A0065406 HMI-1TT3 Sweat x Sweat (ODF) 3/8”
A0065407 HMI-1TT4 1/2”
A0065408 HMI-1TT5 5/8”
A0065409 HMI-1TT6 3/4”
A0065410 HMI-1TT7 7/8”
A0065411 HMI-1TT9 1 1/8”
PCN* Model Series Connection size
(*) PCN - Product Code Number
Visor de Líquido com Indicador de Umidade Hermético
Hermetic Moisture Indicator
Hermetic Moisture Indicator
Visor de Líquido com Indicador de Umidade Hermético
Hermetic Moisture Indicator
Visor de Líquido com Indicador de Umidade Hermético

128. Visores de Líquido com Indicador de Umidade
Sight Glasses Moisture and Liquid Indicators
Sight Glasses Moisture and Liquid Indicators
Modelos VU
VU Models
Visores de Líquido com Indicador de Umidade
Sight Glasses - Moisture and Liquid Indicators
Visores de Líquido com Indicador de Umidade
Os visores de líquido são os únicos
componentes do sistema que permitem
visualizar o fluido refrigerante e detetar:
– a condição do fluido na tubulação;
– a saturação por teor de umidade; e
– o fluxo de óleo desde o separador até o
cárter do compressor, quando instalado na linha
de retorno do óleo.
Através do indicador de umidade é possível
saber se o teor de umidade do sistema é
aceitável (verde), ou se está saturado por
umidade (amarelo).
Recomenda-se a sua instalação após o filtro
secador, não sendo necessário a desmontagem
do visor para soldagem na instalação.
Refrigerantes: R22, R134a, R404A, R12, R502
e outros.
Máxima pressão de operação: 426 psig.
Temperatura máxima do fluido: 60 ºC.
The sight glass is the only component in the
whole system that allows visual inspection of
refrigerant fluid and detection of:
– fluid conditions in piping;
– degree of saturation through moisture content;
– the flow from oil separator to compressor
crankcase, when installed in the oil return line.
The sight glass allows you to know if the system's
moisture content is acceptable (green) or if it is
soaked damp (yellow).
We recommend it to be installed after the filter
drier. It is not necessary to disassemble the
sight glass to solder it in the circuit.
Refrigerant: R22, R134a, R404A, R12, R502
and others.
Maximum operating pressure: 426 psig.
Maximum fluid temperature: + 60 o
C.
Modelo Conexão Código Dimensão (mm)
(pol) A B C
VU 6 1/4 R 00130001 79 33 24,5
1/4 S 00130031 102
VU 10 3/8 R 00130002 87 37 27
3/8 S 00130005 124
VU 12 1/2 R 00130003 97 39,5 28,2
1/2 S 00130006 124
VU 15 5/8 R 00130004 107 41,8 29,4
5/8 S 00130007 124
VU 19 3/4 S 00130008 165 45 31
VU22 7/8 S 00130009 165 48 32,5
VU 28 1 1/8 S 00130010 165 55 35,5
Model Connection PCN* A B C
(in) Dimension (mm)
R = Rosca e S = Solda
R = Flare SAE and S = Solder ODF
(*) PCN = Product Code Number
C
C
B
B
A
A
Dados Dimensionais/Dimensional Data
