1. MAGNETISMO

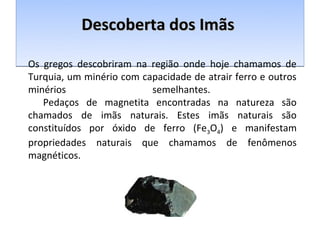

2. Descoberta dos Imãs
Os gregos descobriram na região onde hoje chamamos de
Turquia, um minério com capacidade de atrair ferro e outros
minérios semelhantes.
Pedaços de magnetita encontradas na natureza são
chamados de imãs naturais. Estes imãs naturais são
constituídos por óxido de ferro (Fe3O4) e manifestam
propriedades naturais que chamamos de fenômenos
magnéticos.

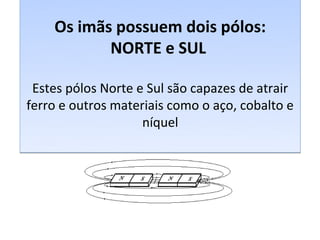

3. Os imãs possuem dois pólos:
NORTE e SUL
Estes pólos Norte e Sul são capazes de atrair
ferro e outros materiais como o aço, cobalto e
níquel

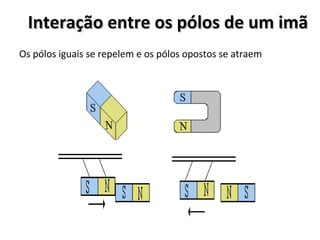

4. Interação entre os pólos de um imã
Os pólos iguais se repelem e os pólos opostos se atraem

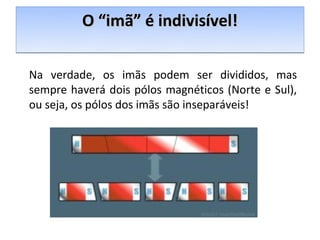

5. O “imã” é indivisível!
Na verdade, os imãs podem ser divididos, mas
sempre haverá dois pólos magnéticos (Norte e Sul),
ou seja, os pólos dos imãs são inseparáveis!

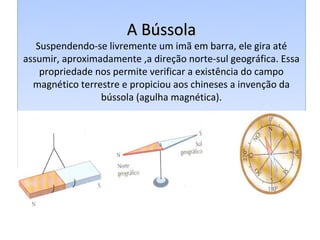

6. A Bússola
Suspendendo-se livremente um imã em barra, ele gira até
assumir, aproximadamente ,a direção norte-sul geográfica. Essa
propriedade nos permite verificar a existência do campo
magnético terrestre e propiciou aos chineses a invenção da
bússola (agulha magnética).

7. As propriedades magnéticas da Terra
Descobriu-se que os imãs se orientam aproximadamente com o eixo
norte-sul geográfico da Terra

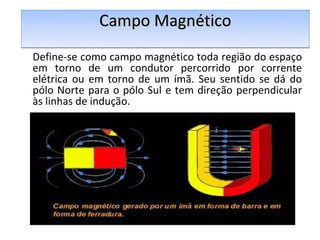

8. Campo Magnético
Define-se como campo magnético toda região do espaço
em torno de um condutor percorrido por corrente
elétrica ou em torno de um ímã. Seu sentido se dá do
pólo Norte para o pólo Sul e tem direção perpendicular
às linhas de indução.

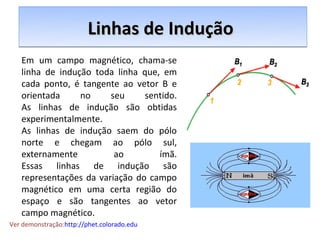

9. Linhas de Indução
Em um campo magnético, chama-se
linha de indução toda linha que, em
cada ponto, é tangente ao vetor B e
orientada no seu sentido.
As linhas de indução são obtidas
experimentalmente.
As linhas de indução saem do pólo
norte e chegam ao pólo sul,
externamente ao ímã.
Essas linhas de indução são
representações da variação do campo
magnético em uma certa região do
espaço e são tangentes ao vetor
campo magnético.
Ver demonstração:http://phet.colorado.edu

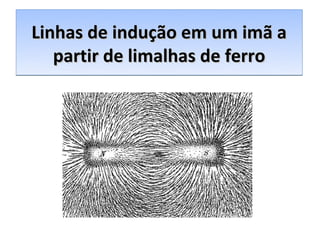

10. Linhas de indução em um imã a
partir de limalhas de ferro

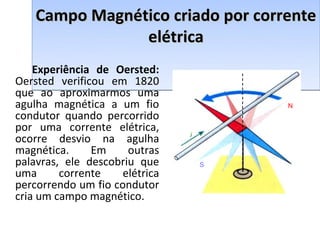

11. Campo Magnético criado por corrente
elétrica
Experiência de Oersted:
Oersted verificou em 1820
que ao aproximarmos uma
agulha magnética a um fio N
condutor quando percorrido
por uma corrente elétrica,
i
ocorre desvio na agulha
magnética. Em outras
palavras, ele descobriu que S
uma corrente elétrica
percorrendo um fio condutor
cria um campo magnético.

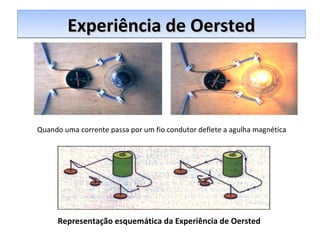

12. Experiência de Oersted
Quando uma corrente passa por um fio condutor deflete a agulha magnética
Representação esquemática da Experiência de Oersted

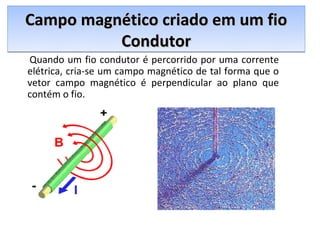

13. Campo magnético criado em um fio
Condutor
Quando um fio condutor é percorrido por uma corrente
elétrica, cria-se um campo magnético de tal forma que o
vetor campo magnético é perpendicular ao plano que
contém o fio.
