FIBRA ÓPTICA

Introdução a Fibra Óptica
Instrutor Ivan Santos
DireitosautoraispertencentesaoInstrutorIvanSantos
Fibra Óptica

- 1952: O físico indiano Narinder Singh Kanpany inventa a fibra óptica.
- 1964: Kao especulou que se a perda da fibra for somente 20 dB/km, seria
possível, pelo menos teoricamente, transmitir sinais a longa distância com
repetidores. 20 dB/km: sobra apenas 1% da luz após 1 km de viagem. Objetivos:
menor custo e melhores para o transporte da luz.
- 1968: As fibras da época tinham uma perda de 1000 dB/km. The Post Office
patrocina projetos para obter vidros de menor perda. 1970: Corning Glass produziu
alguns metros de fibra óptica com perdas de 20 db/km.
- 1973: Um link telefônico de fibras ópticas foi instalado no EUA.

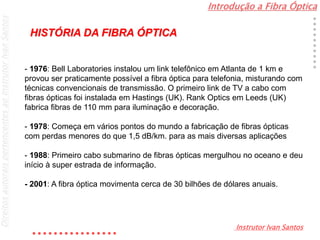

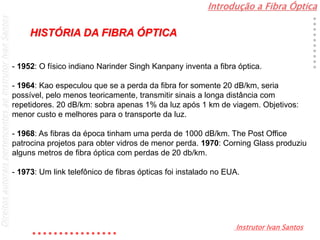

HISTÓRIA DA FIBRA ÓPTICA

- 1976: Bell Laboratories instalou um link telefônico em Atlanta de 1 km e
provou ser praticamente possível a fibra óptica para telefonia, misturando com
técnicas convencionais de transmissão. O primeiro link de TV a cabo com
fibras ópticas foi instalada em Hastings (UK). Rank Optics em Leeds (UK)
fabrica fibras de 110 mm para iluminação e decoração.
- 1978: Começa em vários pontos do mundo a fabricação de fibras ópticas
com perdas menores do que 1,5 dB/km. para as mais diversas aplicações
- 1988: Primeiro cabo submarino de fibras ópticas mergulhou no oceano e deu
início à super estrada de informação.
- 2001: A fibra óptica movimenta cerca de 30 bilhões de dólares anuais.
HISTÓRIA DA FIBRA ÓPTICA

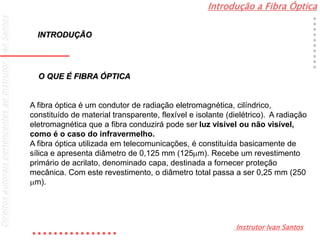

O QUE É FIBRA ÓPTICA
A fibra óptica é um condutor de radiação eletromagnética, cilíndrico,
constituído de material transparente, flexível e isolante (dielétrico). A radiação
eletromagnética que a fibra conduzirá pode ser luz visível ou não visível,
como é o caso do infravermelho.
A fibra óptica utilizada em telecomunicações, é constituída basicamente de
sílica e apresenta diâmetro de 0,125 mm (125m). Recebe um revestimento
primário de acrilato, denominado capa, destinada a fornecer proteção
mecânica. Com este revestimento, o diâmetro total passa a ser 0,25 mm (250
m).
INTRODUÇÃO

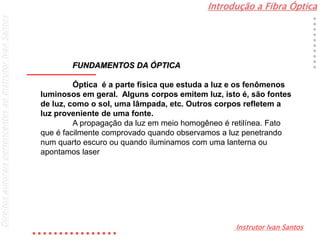

FUNDAMENTOS DA ÓPTICA
Óptica é a parte física que estuda a luz e os fenômenos
luminosos em geral. Alguns corpos emitem luz, isto é, são fontes
de luz, como o sol, uma lâmpada, etc. Outros corpos refletem a
luz proveniente de uma fonte.
A propagação da luz em meio homogêneo é retilínea. Fato
que é facilmente comprovado quando observamos a luz penetrando
num quarto escuro ou quando iluminamos com uma lanterna ou
apontamos laser

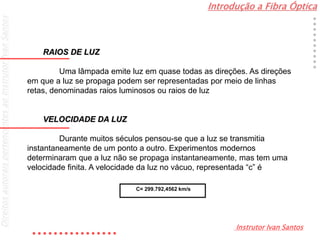

RAIOS DE LUZ
Uma lâmpada emite luz em quase todas as direções. As direções
em que a luz se propaga podem ser representadas por meio de linhas
retas, denominadas raios luminosos ou raios de luz
VELOCIDADE DA LUZ
Durante muitos séculos pensou-se que a luz se transmitia
instantaneamente de um ponto a outro. Experimentos modernos
determinaram que a luz não se propaga instantaneamente, mas tem uma
velocidade finita. A velocidade da luz no vácuo, representada “c” é
C= 299.792,4562 km/s

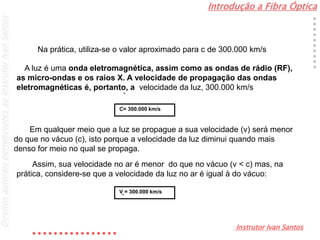

Na prática, utiliza-se o valor aproximado para c de 300.000 km/s
C= 300.000 km/s
A luz é uma onda eletromagnética, assim como as ondas de rádio (RF),
as micro-ondas e os raios X. A velocidade de propagação das ondas
eletromagnéticas é, portanto, a velocidade da luz, 300.000 km/s
ar
V = 300.000 km/sar
Em qualquer meio que a luz se propague a sua velocidade (v) será menor
do que no vácuo (c), isto porque a velocidade da luz diminui quando mais
denso for meio no qual se propaga.
Assim, sua velocidade no ar é menor do que no vácuo (v < c) mas, na
prática, considere-se que a velocidade da luz no ar é igual à do vácuo:

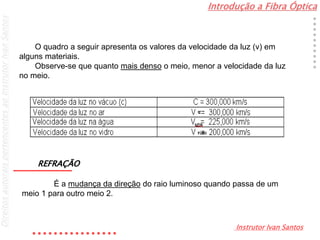

O quadro a seguir apresenta os valores da velocidade da luz (v) em
alguns materiais.
Observe-se que quanto mais denso o meio, menor a velocidade da luz
no meio.
REFRAÇÃO
É a mudança da direção do raio luminoso quando passa de um
meio 1 para outro meio 2.

Vidro
Ar

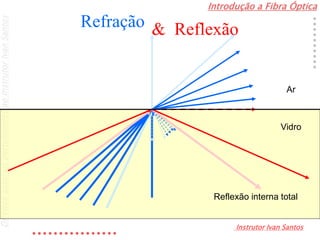

Refração & Reflexão
Reflexão interna total

Por meio desde equação podemos verificar que, quando maior a
freqüência, menor é o comprimento de onda.

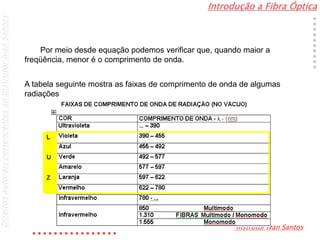

A tabela seguinte mostra as faixas de comprimento de onda de algumas
radiações

A fibra óptica consiste, essencialmente, de sílica (SIO ), um dos
materiais de mais baixo índice de refração (1,458) que permite a passagem
de luz.
Na maior parte dos processos de fabricação da fibra a sílica é
altamente purificada e transformada em bastão ou tubo.
A fibra óptica apresenta duas regiões, que se diferenciam pelo índice de
refração. A região mais central, denominada núcleo, possui índice de
refração maior do que a região mais periférica, denominada casca. Não é
possível observar-se facilmente estas regiões, não só devido às suas
reduzidas dimensões mas também pelo fato de serem praticamente
constituídas do mesmo material.

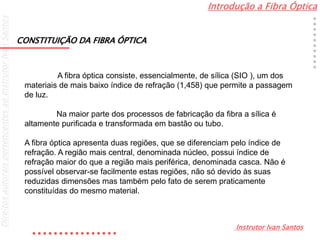

CONSTITUIÇÃO DA FIBRA ÓPTICA

A fibra óptica é formada por um núcleo de material dielétrico (em geral, vidro) e por uma casca
o qual é formada também por um material dielétrico (vidro ou plástico) com índice de refração
ligeiramente inferior ao do núcleo, com dimensões microscópicas comparáveis às de um fio de
cabelo humano. Esta estrutura básica da fibra óptica, na prática, é envolta por encapsulamentos
plásticos de proteção mecânica e ambiental, formando um cabo óptico que pode conter,
conforme a aplicação, uma ou mais fibras.

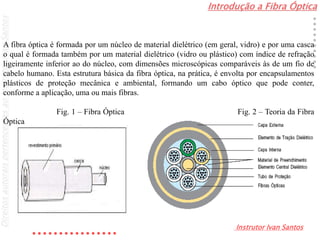

Fig. 1 – Fibra Óptica Fig. 2 – Teoria da Fibra
Óptica

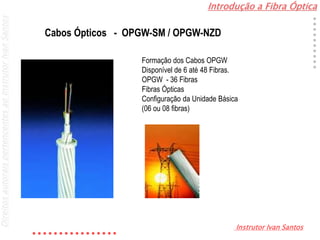

Cabos Ópticos - OPGW-SM / OPGW-NZD
Formação dos Cabos OPGW
Disponível de 6 até 48 Fibras.
OPGW - 36 Fibras
Fibras Ópticas
Configuração da Unidade Básica
(06 ou 08 fibras)

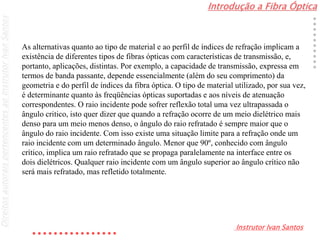

As alternativas quanto ao tipo de material e ao perfil de índices de refração implicam a
existência de diferentes tipos de fibras ópticas com características de transmissão, e,
portanto, aplicações, distintas. Por exemplo, a capacidade de transmissão, expressa em
termos de banda passante, depende essencialmente (além do seu comprimento) da
geometria e do perfil de índices da fibra óptica. O tipo de material utilizado, por sua vez,
é determinante quanto às freqüências ópticas suportadas e aos níveis de atenuação
correspondentes. O raio incidente pode sofrer reflexão total uma vez ultrapassada o
ângulo critico, isto quer dizer que quando a refração ocorre de um meio dielétrico mais
denso para um meio menos denso, o ângulo do raio refratado é sempre maior que o
ângulo do raio incidente. Com isso existe uma situação limite para a refração onde um
raio incidente com um determinado ângulo. Menor que 90º, conhecido com ângulo
crítico, implica um raio refratado que se propaga paralelamente na interface entre os
dois dielétricos. Qualquer raio incidente com um ângulo superior ao ângulo crítico não
será mais refratado, mas refletido totalmente.

Ou seja, o raio retorna totalmente ao meio um, sem haver refração. Isto é exatamente o
que ocorre em fibras ópticas, pois o núcleo da fibra, onde o raio se propaga, apresenta
um índice de refração maior do que a casca.

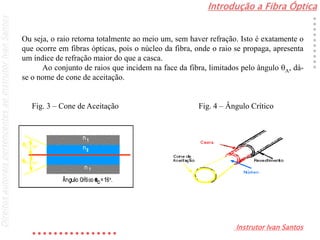

Ao conjunto de raios que incidem na face da fibra, limitados pelo ângulo qA, dá-
se o nome de cone de aceitação.
Fig. 3 – Cone de Aceitação Fig. 4 – Ângulo Crítico

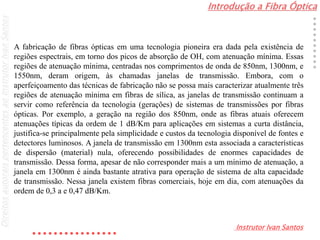

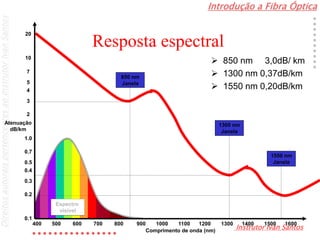

A fabricação de fibras ópticas em uma tecnologia pioneira era dada pela existência de
regiões espectrais, em torno dos picos de absorção de OH, com atenuação mínima. Essas
regiões de atenuação mínima, centradas nos comprimentos de onda de 850nm, 1300nm, e
1550nm, deram origem, às chamadas janelas de transmissão. Embora, com o
aperfeiçoamento das técnicas de fabricação não se possa mais caracterizar atualmente três
regiões de atenuação mínima em fibras de sílica, as janelas de transmissão continuam a
servir como referência da tecnologia (gerações) de sistemas de transmissões por fibras
ópticas. Por exemplo, a geração na região dos 850nm, onde as fibras atuais oferecem
atenuações típicas da ordem de 1 dB/Km para aplicações em sistemas a curta distância,
justifica-se principalmente pela simplicidade e custos da tecnologia disponível de fontes e
detectores luminosos. A janela de transmissão em 1300nm esta associada a características
de dispersão (material) nula, oferecendo possibilidades de enormes capacidades de
transmissão. Dessa forma, apesar de não corresponder mais a um mínimo de atenuação, a
janela em 1300nm é ainda bastante atrativa para operação de sistema de alta capacidade
de transmissão. Nessa janela existem fibras comerciais, hoje em dia, com atenuações da
ordem de 0,3 a e 0,47 dB/Km.

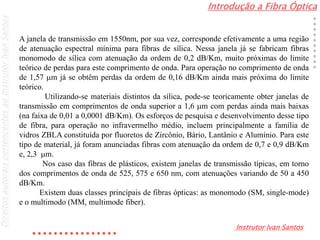

A janela de transmissão em 1550nm, por sua vez, corresponde efetivamente a uma região
de atenuação espectral mínima para fibras de sílica. Nessa janela já se fabricam fibras
monomodo de sílica com atenuação da ordem de 0,2 dB/Km, muito próximas do limite
teórico de perdas para este comprimento de onda. Para operação no comprimento de onda
de 1,57 m já se obtêm perdas da ordem de 0,16 dB/Km ainda mais próxima do limite
teórico.
Utilizando-se materiais distintos da sílica, pode-se teoricamente obter janelas de
transmissão em comprimentos de onda superior a 1,6 m com perdas ainda mais baixas
(na faixa de 0,01 a 0,0001 dB/Km). Os esforços de pesquisa e desenvolvimento desse tipo
de fibra, para operação no infravermelho médio, incluem principalmente a família de
vidros ZBLA constituída por fluoretos de Zircônio, Bário, Lantânio e Alumínio. Para este
tipo de material, já foram anunciadas fibras com atenuação da ordem de 0,7 e 0,9 dB/Km
e, 2,3 m.
Nos caso das fibras de plásticos, existem janelas de transmissão típicas, em torno
dos comprimentos de onda de 525, 575 e 650 nm, com atenuações variando de 50 a 450
dB/Km.

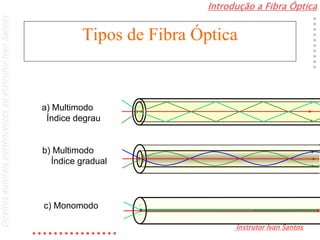

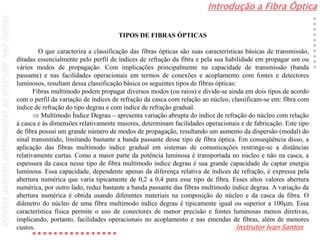

Existem duas classes principais de fibras ópticas: as monomodo (SM, single-mode)
e o multimodo (MM, multimode fiber).

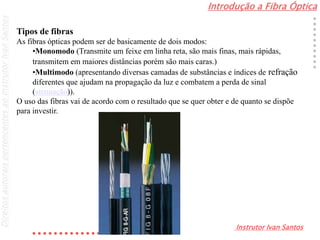

Tipos de fibras
As fibras ópticas podem ser de basicamente de dois modos:
•Monomodo (Transmite um feixe em linha reta, são mais finas, mais rápidas,
transmitem em maiores distâncias porém são mais caras.)
•Multimodo (apresentando diversas camadas de substâncias e índices de refração
diferentes que ajudam na propagação da luz e combatem a perda de sinal
(atenuação)).
O uso das fibras vai de acordo com o resultado que se quer obter e de quanto se dispõe
para investir.

Monitor
Média distância
Câmera
Coaxial
Ruído e interferências

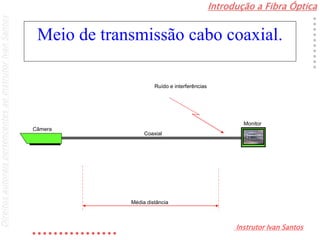

Meio de transmissão cabo coaxial.

Monitor
longa distancia
Câmera
coaxial coaxial

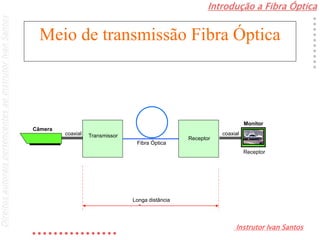

Fibra Óptica
Longa distância
Receptor
Transmissor
Receptor
Meio de transmissão Fibra Óptica

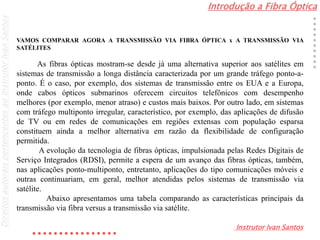

VAMOS COMPARAR AGORA A TRANSMISSÃO VIA FIBRA ÓPTICA x A TRANSMISSÃO VIA
SATÉLITES
As fibras ópticas mostram-se desde já uma alternativa superior aos satélites em
sistemas de transmissão a longa distância caracterizada por um grande tráfego ponto-a-
ponto. É o caso, por exemplo, dos sistemas de transmissão entre os EUA e a Europa,
onde cabos ópticos submarinos oferecem circuitos telefônicos com desempenho
melhores (por exemplo, menor atraso) e custos mais baixos. Por outro lado, em sistemas
com tráfego multiponto irregular, característico, por exemplo, das aplicações de difusão
de TV ou em redes de comunicações em regiões extensas com população esparsa
constituem ainda a melhor alternativa em razão da flexibilidade de configuração
permitida.
A evolução da tecnologia de fibras ópticas, impulsionada pelas Redes Digitais de
Serviço Integrados (RDSI), permite a espera de um avanço das fibras ópticas, também,
nas aplicações ponto-multiponto, entretanto, aplicações do tipo comunicações móveis e
outras continuariam, em geral, melhor atendidas pelos sistemas de transmissão via
satélite.

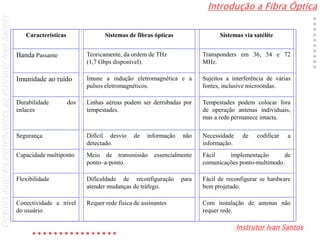

Abaixo apresentamos uma tabela comparando as características principais da
transmissão via fibra versus a transmissão via satélite.

Características Sistemas de fibras ópticas Sistemas via satélite
Banda Passante Teoricamente, da ordem de THz
(1,7 Gbps disponível).
Transponders em 36, 54 e 72
MHz.
Imunidade ao ruído Imune a indução eletromagnética e a
pulsos eletromagnéticos.
Sujeitos a interferência de várias
fontes, inclusive microondas.
Durabilidade dos
enlaces
Linhas aéreas podem ser derrubadas por
tempestades.
Tempestades podem colocar fora
de operação antenas individuais,
mas a rede permanece intacta.
Segurança Difícil desvio de informação não
detectado.
Necessidade de codificar a
informação.
Capacidade multiponto Meio de transmissão essencialmente
ponto–a-ponto.
Fácil implementação de
comunicações ponto-multimodo.
Flexibilidade Dificuldade de reconfiguração para
atender mudanças de tráfego.
Fácil de reconfigurar se hardware
bem projetado.
Conectividade a nível
do usuário
Requer rede física de assinantes Com instalação de antenas não
requer rede.

TIPOS DE FIBRAS ÓPTICAS
O que caracteriza a classificação das fibras ópticas são suas características básicas de transmissão,
ditadas essencialmente pelo perfil de índices de refração da fibra e pela sua habilidade em propagar um ou
vários modos de propagação. Com implicações principalmente na capacidade de transmissão (banda
passante) e nas facilidades operacionais em termos de conexões e acoplamento com fontes e detectores
luminosos, resultam dessa classificação básica os seguintes tipos de fibras ópticas:
Fibras multímodo podem propagar diversos modos (ou raios) e divide-se ainda em dois tipos de acordo
com o perfil da variação de índices de refração da casca com relação ao núcleo, classificam-se em: fibra com
índice de refração do tipo degrau e com índice de refração gradual.
 Multímodo Índice Degrau – apresenta variação abrupta do índice de refração do núcleo com relação
à casca e às dimensões relativamente maiores, determinam facilidades operacionais e de fabricação. Este tipo
de fibra possui um grande número de modos de propagação, resultando um aumento da dispersão (modal) do
sinal transmitido, limitando bastante a banda passante desse tipo de fibra óptica. Em conseqüência disso, a
aplicação das fibras multímodo índice gradual em sistemas de comunicações restringe-se a distâncias
relativamente curtas. Como a maior parte da potência luminosa é transportada no núcleo e não na casca, a
espessura da casca nesse tipo de fibra multímodo índice degrau é sua grande capacidade de captar energia
luminosa. Essa capacidade, dependente apenas da diferença relativa de índices de refração, é expressa pela
abertura numérica que varia tipicamente de 0,2 a 0,4 para esse tipo de fibra. Esses altos valores abertura
numérica, por outro lado, reduz bastante a banda passante das fibras multímodo índice degrau. A variação da
abertura numérica é obtida usando diferentes materiais na composição do núcleo e da casca da fibra. O
diâmetro do núcleo de uma fibra multímodo índice degrau é tipicamente igual ou superior a 100m. Essa
característica física permite o uso de conectores de menor precisão e fontes luminosas menos diretivas,
implicando, portanto, facilidades operacionais no acoplamento e nas emendas de fibras, além de menores
custos.

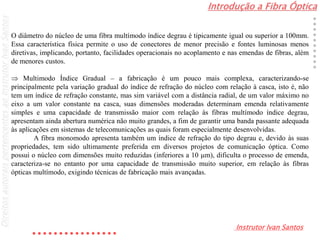

O diâmetro do núcleo de uma fibra multímodo índice degrau é tipicamente igual ou superior a 100mm.
Essa característica física permite o uso de conectores de menor precisão e fontes luminosas menos
diretivas, implicando, portanto, facilidades operacionais no acoplamento e nas emendas de fibras, além
de menores custos.
 Multimodo Índice Gradual – a fabricação é um pouco mais complexa, caracterizando-se
principalmente pela variação gradual do índice de refração do núcleo com relação à casca, isto é, não
tem um índice de refração constante, mas sim variável com a distância radial, de um valor máximo no
eixo a um valor constante na casca, suas dimensões moderadas determinam emenda relativamente
simples e uma capacidade de transmissão maior com relação às fibras multímodo índice degrau,
apresentam ainda abertura numérica não muito grandes, a fim de garantir uma banda passante adequada
às aplicações em sistemas de telecomunicações as quais foram especialmente desenvolvidas.
A fibra monomodo apresenta também um índice de refração do tipo degrau e, devido às suas
propriedades, tem sido ultimamente preferida em diversos projetos de comunicação óptica. Como
possui o núcleo com dimensões muito reduzidas (inferiores a 10 m), dificulta o processo de emenda,
caracteriza-se no entanto por uma capacidade de transmissão muito superior, em relação às fibras
ópticas multímodo, exigindo técnicas de fabricação mais avançadas.

Ar
Ar

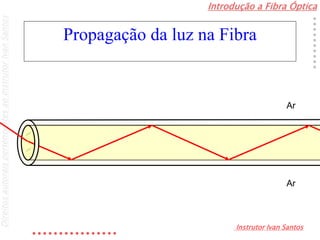

Propagação da luz na Fibra

a) Multimodo
Índice degrau
c) Monomodo
Tipos de Fibra Óptica
b) Multimodo
Índice gradual

Índice degrau
Índice gradual

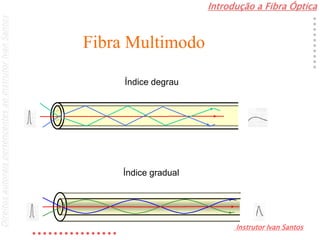

Fibra Multimodo

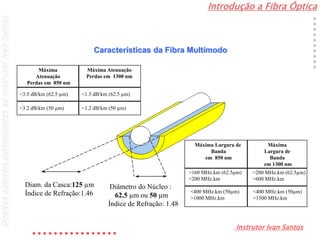

Características da Fibra Multimodo
Diâmetro do Núcleo :
62.5 µm ou 50 µm
Índice de Refração: 1.48
Diam. da Casca:125 µm
Índice de Refração:1.46
Máxima Largura de
Banda
em 850 nm
>200 MHz.km (62.5µm)
>600 MHz.km
Máxima
Largura de
Banda
em 1300 nm
>160 MHz.km (62.5µm)
<200 MHz.km
<400 MHz.km (50µm)
>1000 MHz.km
<400 MHz.km (50µm)
>1500 MHz.km
<3.5 dB/km (62.5 µm)
Máxima
Atenuação
Perdas em 850 nm
<1.5 dB/km (62.5 µm)
Máxima Atenuação
Perdas em 1300 nm
<3.2 dB/km (50 µm) <1.2 dB/km (50 µm)

Diâmetro do Núcleo : 8 µm
Diam. da Casca: 125 µm

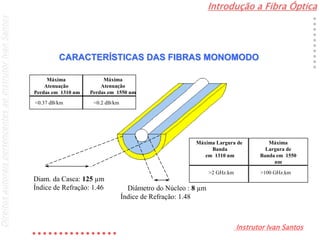

CARACTERÍSTICAS DAS FIBRAS MONOMODO
Máxima
Atenuação
Perdas em 1310 nm
<0.2 dB/km
Máxima
Atenuação
Perdas em 1550 nm
<0.37 dB/km
Máxima Largura de
Banda
em 1310 nm
>100 GHz.km
Máxima
Largura de
Banda em 1550
nm
>2 GHz.km

125 m
Núcleo
50 / 62.5m
Fio de cabelo75 m
125 m
núcleo
8 m
Diâmetro das Fibras

Resposta espectral
Comprimento de onda (nm)
400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600
850 nm
Janela
Human Eye
Response
1300 nm
Janela
1550 nm
Janela
Atenuação
dB/km
1.0
0.4
0.2
0.1
0.3
0.5
0.7
4
2
3
5
7
10
20
Espectro
visivel
 850 nm 3,0dB/ km
 1300 nm 0,37dB/km
 1550 nm 0,20dB/km

LED LASER
Tipo de Fibra / Tamanho
Comprimento
de onda (nm)
Atenuação
(dB)
Largura de Banda (MHz.km)
LED LASER
Multimode, Step-Index 665 10 - 30 - -
200/230um or 1mm plastic 850 5 15 -
Comprimento
de onda (nm)
Atenuação
(dB)

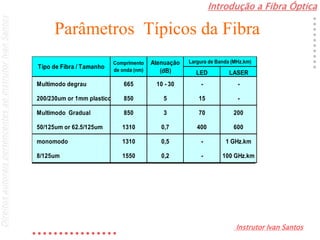

Parâmetros Típicos da Fibra
LED LASER
Multimode, Step-Index 665 10 - 30 - -
200/230um or 1mm plastic 850 5 15 -
Multimode, Graded-Index 850 3 70 200
50/125um or 62.5/125um 1310 0,7 400 600
Comprimento
de onda (nm)
Atenuação
(dB)
LED LASER
Multimodo degrau 665 10 - 30 - -
200/230um or 1mm plastico 850 5 15 -
Multimodo Gradual 850 3 70 200
50/125um or 62.5/125um 1310 0,7 400 600
monomodo 1310 0,5 - 1 GHz.km
8/125um 1550 0,2 - 100 GHz.km
Comprimento
de onda (nm)
Atenuação
(dB)

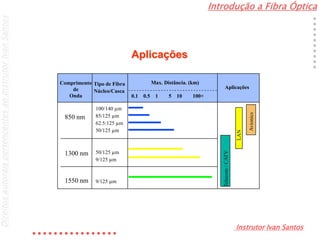

Aplicações
Comprimento
de
Onda
Tipo de Fibra
Núcleo/Casca
Aplicações
850 nm
1300 nm
1550 nm
100/140 µm
85/125 µm
62.5:125 µm
50/125 µm
50/125 µm
9/125 µm
9/125 µm
Max. Distância. (km)
0.1 0.5 1 5 10 100+
Telecom/CATV
LAN
Avionics

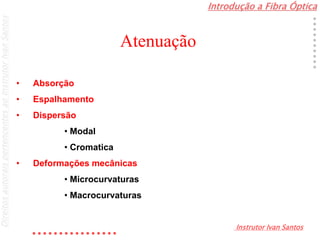

Atenuação
• Absorção
• Espalhamento
• Dispersão
• Modal
• Cromatica
• Deformações mecânicas
• Microcurvaturas
• Macrocurvaturas

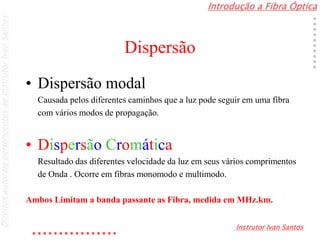

Dispersão
• Dispersão modal
Causada pelos diferentes caminhos que a luz pode seguir em uma fibra
com vários modos de propagação.
• Dispersão Cromática
Resultado das diferentes velocidade da luz em seus vários comprimentos
de Onda . Ocorre em fibras monomodo e multimodo.
Ambos Limitam a banda passante as Fibra, medida em MHz.km.

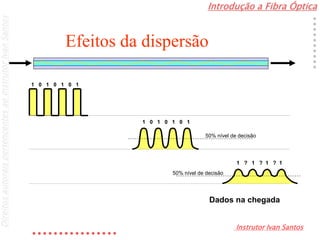

Efeitos da dispersão
Dados na chegada
50% nível de decisão
50% nível de decisão
1 0 1 0 1 0 1
1 0 1 0 1 0 1
1 ? 1 ? 1 ? 1

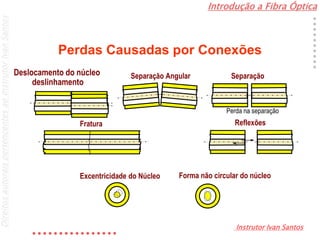

Perdas Causadas por Conexões
Forma não circular do núcleoExcentricidade do Núcleo
Reflexões
Deslocamento do núcleo
deslinhamento
Separação Angular Separação
Fratura
Perda na separação

Medição de Retroespalhamento
Medições no Enlace
Conector de Entrada Conector Conector ruimEmenda Fim da fibra

FIBER INTERCONEXÕES

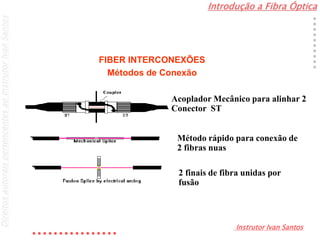

Métodos de Conexão
Acoplador Mecânico para alinhar 2
Conector ST
Método rápido para conexão de
2 fibras nuas
2 finais de fibra unidas por
fusão

Adaptador óptico E-2000/E-
2000, SM
Adaptador óptico SC/SC,
(APC) SM
Adaptador óptico FC/FC, SM
Adaptador óptico SC/SC, (PC) SM Conector óptico SC PC - monomodo
Conector óptico FC
CONECTORES
Conector óptico SC APC - monomodo
Conector óptico E-2000 APC -
monomodo

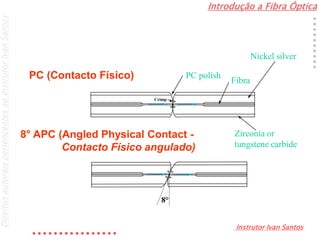

PC (Contacto Físico) PC polish
Zirconia or
tungstene carbide
Fibra
Nickel silver
Crimp
8° APC (Angled Physical Contact -
Contacto Físico angulado)
8°

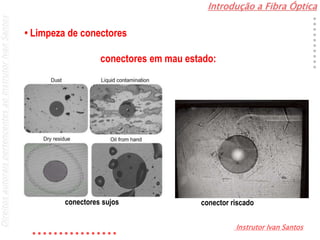

conectores sujos conector riscado
• Limpeza de conectores
conectores em mau estado:

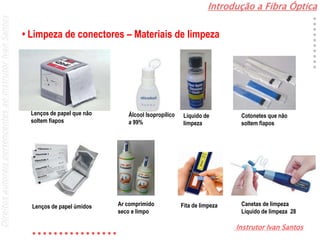

• Limpeza de conectores – Materiais de limpeza
Lenços de papel que não
soltem fiapos
Álcool Isopropílico
a 99%
Líquido de
limpeza
Cotonetes que não
soltem fiapos
Lenços de papel úmidos Ar comprimido
seco e limpo
Fita de limpeza Canetas de limpeza
Líquido de limpeza 28

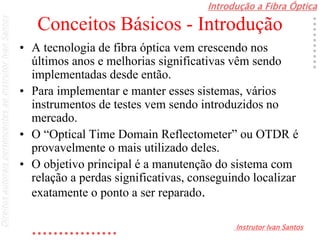

Conceitos Básicos - Introdução
• A tecnologia de fibra óptica vem crescendo nos
últimos anos e melhorias significativas vêm sendo
implementadas desde então.
• Para implementar e manter esses sistemas, vários
instrumentos de testes vem sendo introduzidos no
mercado.
• O “Optical Time Domain Reflectometer” ou OTDR é
provavelmente o mais utilizado deles.
• O objetivo principal é a manutenção do sistema com
relação a perdas significativas, conseguindo localizar
exatamente o ponto a ser reparado.

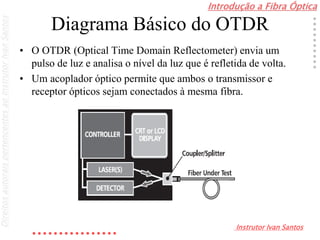

Diagrama Básico do OTDR
• O OTDR (Optical Time Domain Reflectometer) envia um
pulso de luz e analisa o nível da luz que é refletida de volta.
• Um acoplador óptico permite que ambos o transmissor e
receptor ópticos sejam conectados à mesma fibra.

Conceitos Básicos - Introdução

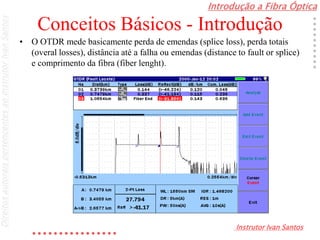

• O OTDR mede basicamente perda de emendas (splice loss), perda totais
(overal losses), distância até a falha ou emendas (distance to fault or splice)
e comprimento da fibra (fiber lenght).

Conceitos Básicos – Reflexão de Fresnel
• Quando a luz passa de um meio de propagação para outro
com a consequente alteração do índice de refração, alguma
luz retorna sob reflexão chamada Reflexão de Fresnel
• Isso ocorre tipicamente nos conectores
• Sua curva característica no ODTR é mostrada abaixo:

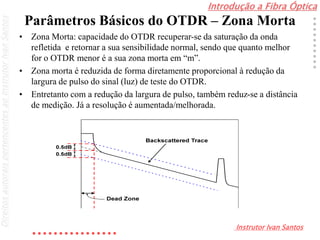

Parâmetros Básicos do OTDR – Zona Morta
• Zona Morta: capacidade do OTDR recuperar-se da saturação da onda
refletida e retornar a sua sensibilidade normal, sendo que quanto melhor
for o OTDR menor é a sua zona morta em “m”.
• Zona morta é reduzida de forma diretamente proporcional à redução da
largura de pulso do sinal (luz) de teste do OTDR.
• Entretanto com a redução da largura de pulso, também reduz-se a distância
de medição. Já a resolução é aumentada/melhorada.

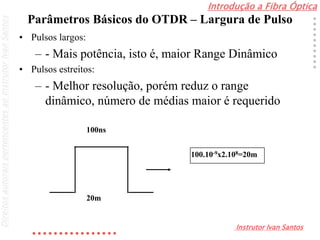

Parâmetros Básicos do OTDR – Largura de Pulso
• Pulsos largos:
– - Mais potência, isto é, maior Range Dinâmico
• Pulsos estreitos:
– - Melhor resolução, porém reduz o range
dinâmico, número de médias maior é requerido
100ns
20m
100.10-9x2.108=20m

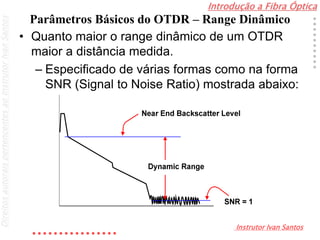

Parâmetros Básicos do OTDR – Range Dinâmico
• Quanto maior o range dinâmico de um OTDR
maior a distância medida.
– Especificado de várias formas como na forma
SNR (Signal to Noise Ratio) mostrada abaixo:

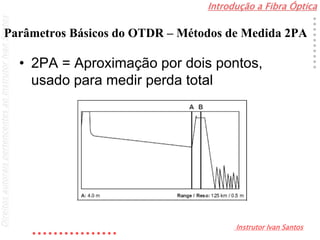

Parâmetros Básicos do OTDR – Métodos de Medida 2PA
• 2PA = Aproximação por dois pontos,
usado para medir perda total

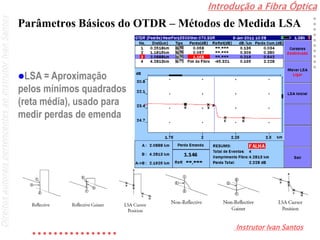

Parâmetros Básicos do OTDR – Métodos de Medida LSA
LSA = Aproximação
pelos mínimos quadrados
(reta média), usado para
medir perdas de emenda

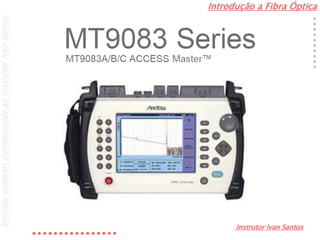

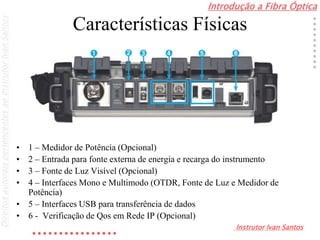

Características Físicas
• 1 – Medidor de Potência (Opcional)
• 2 – Entrada para fonte externa de energia e recarga do instrumento
• 3 – Fonte de Luz Visível (Opcional)
• 4 – Interfaces Mono e Multimodo (OTDR, Fonte de Luz e Medidor de
Potência)
• 5 – Interfaces USB para transferência de dados
• 6 - Verificação de Qos em Rede IP (Opcional)

Características Físicas
• 10 – Botões de seta para zoom e
navegação em menus
• 11 – Tecla Start para iniciar testes
• 12 – Display 6.5”
 7 – Teclado Numérico
 8 – Teclas de Função dedicada
 9 – Botão Rotacional para melhor
seleção e movimentação de cursores

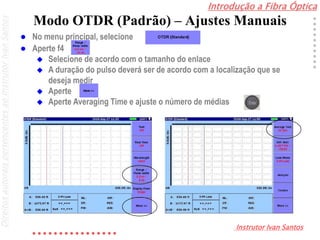

OTDR – Menu Setup

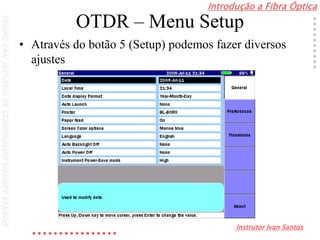

• Através do botão 5 (Setup) podemos fazer diversos
ajustes

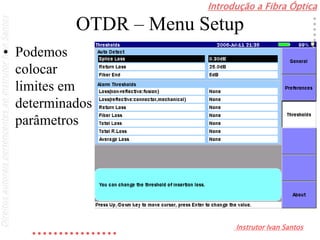

OTDR – Menu Setup
• Podemos
colocar
limites em
determinados
parâmetros

OTDR – Menu Setup

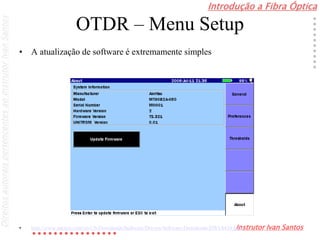

• A atualização de software é extremamente simples
• http://www.anritsu.com/en-US/Downloads/Software/Drivers/Software-Downloads/DWL8434.aspx

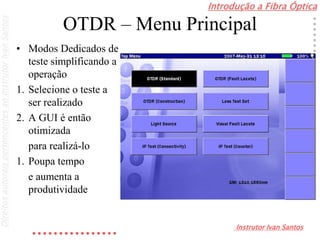

OTDR – Menu Principal
• Modos Dedicados de
teste simplificando a
operação
1. Selecione o teste a
ser realizado
2. A GUI é então
otimizada
para realizá-lo
1. Poupa tempo
e aumenta a
produtividade

Modo OTDR (Padrão)

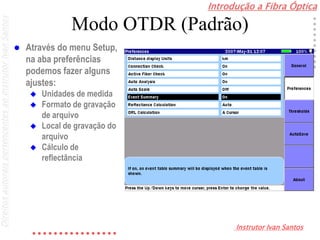

 Através do menu Setup,
na aba preferências
podemos fazer alguns
ajustes:
 Unidades de medida
 Formato de gravação
de arquivo
 Local de gravação do
arquivo
 Cálculo de
reflectância

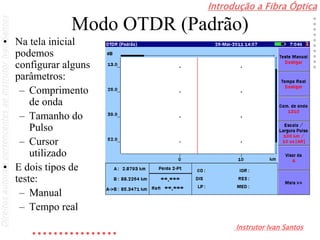

Modo OTDR (Padrão)
• Na tela inicial
podemos
configurar alguns
parâmetros:
– Comprimento
de onda
– Tamanho do
Pulso
– Cursor
utilizado
• E dois tipos de
teste:
– Manual
– Tempo real

Modo OTDR (Padrão)

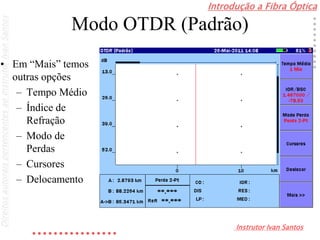

• Em “Mais” temos
outras opções
– Tempo Médio
– Índice de
Refração
– Modo de
Perdas
– Cursores
– Delocamento

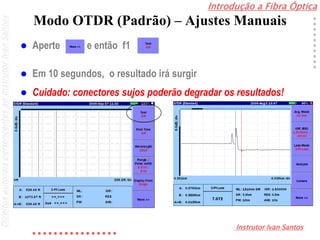

Modo OTDR (Padrão) – Ajustes Manuais
 No menu principal, selecione
 Aperte f4
 Selecione de acordo com o tamanho do enlace
 A duração do pulso deverá ser de acordo com a localização que se
deseja medir
 Aperte
 Aperte Averaging Time e ajuste o número de médias

Modo OTDR (Padrão) – Ajustes
Manuais

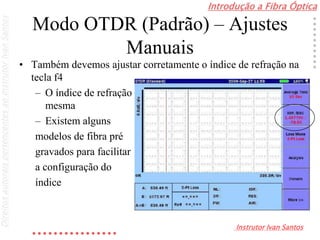

• Também devemos ajustar corretamente o índice de refração na
tecla f4
– O índice de refração deverá ser fornecido pelo fabricante da
mesma
– Existem alguns
modelos de fibra pré
gravados para facilitar
a configuração do
índice

Modo OTDR (Padrão) – Ajustes Manuais
 Aperte , e então f1
 Em 10 segundos, o resultado irá surgir
 Cuidado: conectores sujos poderão degradar os resultados!

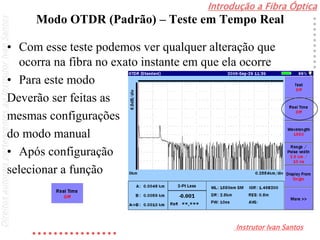

Modo OTDR (Padrão) – Teste em Tempo Real
• Com esse teste podemos ver qualquer alteração que
ocorra na fibra no exato instante em que ela ocorre
• Para este modo
Deverão ser feitas as
mesmas configurações
do modo manual
• Após configuração
selecionar a função

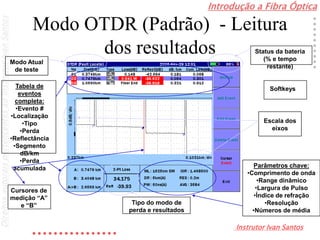

Modo OTDR (Padrão) - Leitura
dos resultados Status da bateria
(% e tempo
restante)
Modo Atual
de teste
Escala dos
eixos
Cursores de
medição “A”
e “B”
Softkeys
Tipo do modo de
perda e resultados
Tabela de
eventos
completa:
•Evento #
•Localização
•Tipo
•Perda
•Reflectância
•Segmento
dB/km
•Perda
acumulada Parâmetros chave:
•Comprimento de onda
•Range dinâmico
•Largura de Pulso
•Índice de refração
•Resolução
•Números de média

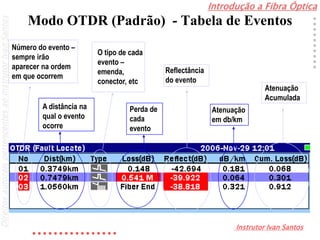

Modo OTDR (Padrão) - Tabela de Eventos
Número do evento –
sempre irão
aparecer na ordem
em que ocorrem
A distância na
qual o evento
ocorre
O tipo de cada
evento –
emenda,
conector, etc
Perda de
cada
evento
Reflectância
do evento
Atenuação
em db/km
Atenuação
Acumulada

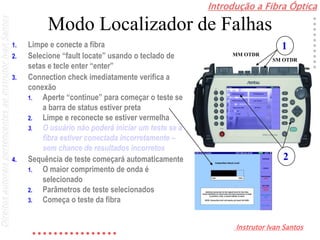

Modo Localizador de Falhas
1. Limpe e conecte a fibra
2. Selecione “fault locate” usando o teclado de
setas e tecle enter “enter”
3. Connection check imediatamente verifica a
conexão
1. Aperte “continue” para começar o teste se
a barra de status estiver preta
2. Limpe e reconecte se estiver vermelha
3. O usuário não poderá iniciar um teste se a
fibra estiver conectada incorretamente –
sem chance de resultados incorretos
4. Sequência de teste começará automaticamente
1. O maior comprimento de onda é
selecionado
2. Parâmetros de teste selecionados
3. Começa o teste da fibra
1
SM OTDR
MM OTDR
2

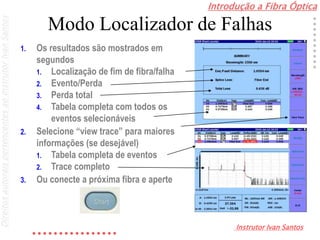

Modo Localizador de Falhas
1. Os resultados são mostrados em
segundos
1. Localização de fim de fibra/falha
2. Evento/Perda
3. Perda total
4. Tabela completa com todos os
eventos selecionáveis
2. Selecione “view trace” para maiores
informações (se desejável)
1. Tabela completa de eventos
2. Trace completo
3. Ou conecte a próxima fibra e aperte

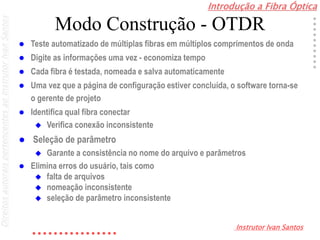

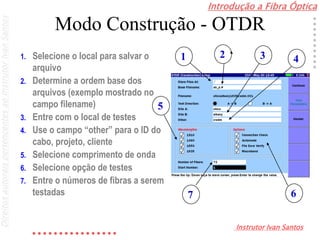

Modo Construção - OTDR
 Teste automatizado de múltiplas fibras em múltiplos comprimentos de onda
 Digite as informações uma vez - economiza tempo
 Cada fibra é testada, nomeada e salva automaticamente
 Uma vez que a página de configuração estiver concluída, o software torna-se
o gerente de projeto
 Identifica qual fibra conectar
 Verifica conexão inconsistente
 Seleção de parâmetro
 Garante a consistência no nome do arquivo e parâmetros
 Elimina erros do usuário, tais como
 falta de arquivos
 nomeação inconsistente
 seleção de parâmetro inconsistente

1. Selecione o local para salvar o
arquivo
2. Determine a ordem base dos
arquivos (exemplo mostrado no
campo filename)
3. Entre com o local de testes
4. Use o campo “other” para o ID do
cabo, projeto, cliente
5. Selecione comprimento de onda
6. Selecione opção de testes
7. Entre o números de fibras a serem
testadas
1 2 3 4
5
67

 Uma vez que as configurações estiverem
completas conecte a fibra como instruído e
aperte “continue”
 O nível de conexão é verificado
 Otimize e aperte “continue” se a barra
estiver preta
 Limpe e Reconecte se estiver vermelha
 Espere até que todos os comprimentos de
onda sejam testados, analisados e salvos -
sem pressionar nenhum botão
 Conecte a próxima fibra e aperte
“continue”

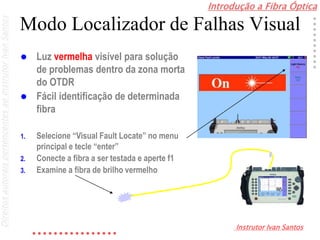

Modo Localizador de Falhas Visual
 Luz vermelha visível para solução
de problemas dentro da zona morta
do OTDR
 Fácil identificação de determinada
fibra
1. Selecione “Visual Fault Locate” no menu
principal e tecle “enter”
2. Conecte a fibra a ser testada e aperte f1
3. Examine a fibra de brilho vermelho

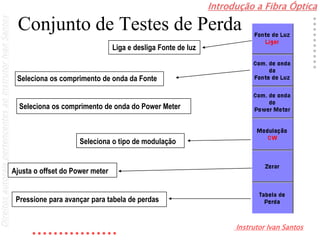

Conjunto de Testes de Perda

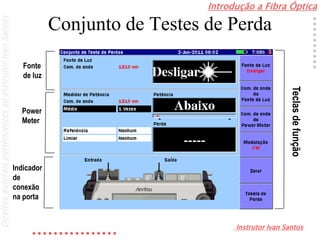

Teclasdefunção
Fonte
de luz
Power
Meter
Indicador
de
conexão
na porta

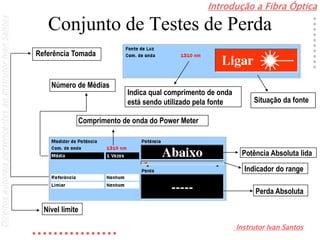

Indica qual comprimento de onda
está sendo utilizado pela fonte Situação da fonte
Comprimento de onda do Power Meter
Potência Absoluta lida
Indicador do range
Perda Absoluta
Número de Médias
Referência Tomada
Nível limite

Liga e desliga Fonte de luz
Seleciona os comprimento de onda da Fonte
Seleciona os comprimento de onda do Power Meter
Seleciona o tipo de modulação
Ajusta o offset do Power meter

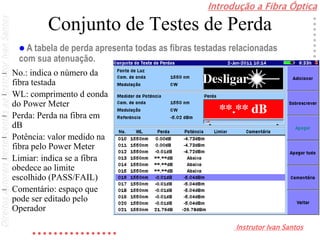

Pressione para avançar para tabela de perdas

– No.: indica o número da
fibra testada
– WL: comprimento d eonda
do Power Meter
– Perda: Perda na fibra em
dB
– Potência: valor medido na
fibra pelo Power Meter
– Limiar: indica se a fibra
obedece ao limite
escolhido (PASS/FAIL)
– Comentário: espaço que
pode ser editado pelo
Operador
 A tabela de perda apresenta todas as fibras testadas relacionadas
com sua atenuação.

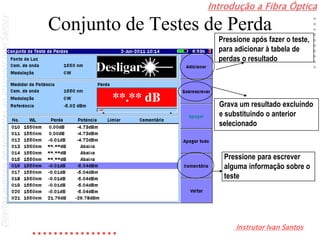

Pressione após fazer o teste,
para adicionar à tabela de
perdas o resultado
Pressione para escrever
alguma informação sobre o
teste
Grava um resultado excluíndo
e substituindo o anterior
selecionado

Display Remoto Via USB
• Conectar cabo USB no OTDR na porta USB Up e no PC
• Instalar driver contido no CD ROM
• Ligar saída de vídeo no menu Setup
– Após essa configuração,
reiniciar o equipamento
• Abrir o Software MX900021A

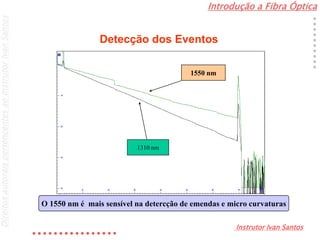

Detecção dos Eventos
1550 nm
1310 nm
O 1550 nm é mais sensível na detercção de emendas e micro curvaturas

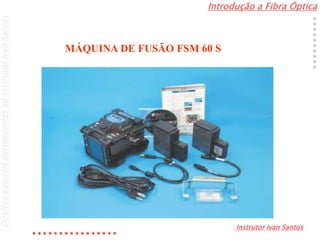

MÁQUINA DE FUSÃO FSM 60 S

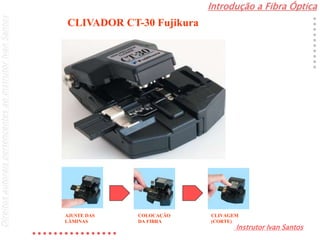

CLIVADOR CT-30 Fujikura
AJUSTE DAS
LÂMINAS
COLOCAÇÃO
DA FIBRA
CLIVAGEM
(CORTE)

Roteiro para execução de Emenda por Fusão
• Identificação do tipo de óptica que será emendada:informação obtida através do
texto gravado na parte externa do cabo óptico, que trará a informação SM ou MM
• Ajustar equipamento para tipo de fibra a ser emendada
• Abrir e limpar a extremidade do cabo óptico: conforme as dimensões definidas
para a montagem das caixas de emendas ou bastidores nos quais o cabo será
instalado
• Retirar uma amostra da fibra a ser emendada e proceder o teste do arco: este
teste, disponível em todas as máquinas de emenda, irá ajustar as condições de
fusão especificadamente para fibra que será emendada.
• Inserir protetores de emenda nas fibras ópticas; este acessório, composto por um
elemento metálico de sustentação e um tubo termocontrátil, tem por função
proteger o ponto de emenda contra curvatura ou esforços que possam romper o
ponto de fusão;
• Limpar e clivar as extremidades das fibras ópticas: devendo executar-se este
procedimento apenas no momento da emenda, posicionando as fibras nas
ranhuras da máquina de fusão;tomando cuidado para que a mesma não invada a
linha imaginária dada pelos eletrodos.

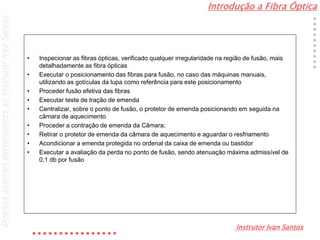

• Inspecionar as fibras ópticas, verificado qualquer irregularidade na região de fusão, mais
detalhadamente as fibra ópticas
• Executar o posicionamento das fibras para fusão, no caso das máquinas manuais,
utilizando as gotículas da lupa como referência para este posicionamento
• Proceder fusão efetiva das fibras
• Executar teste de tração de emenda
• Centralizar, sobre o ponto de fusão, o protetor de emenda posicionando em seguida na
câmara de aquecimento
• Proceder a contração de emenda da Câmara;
• Retirar o protetor de emenda da câmara de aquecimento e aguardar o resfriamento
• Acondicionar a emenda protegida no ordenal da caixa de emenda ou bastidor
• Executar a avaliação da perda no ponto de fusão, sendo atenuação máxima admissível de
0,1 db por fusão

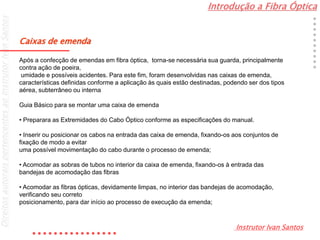

Caixas de emenda
Após a confecção de emendas em fibra óptica, torna-se necessária sua guarda, principalmente
contra ação de poeira,
umidade e possíveis acidentes. Para este fim, foram desenvolvidas nas caixas de emenda,
características definidas conforme a aplicação às quais estão destinadas, podendo ser dos tipos
aérea, subterrâneo ou interna
Guia Básico para se montar uma caixa de emenda
• Preparara as Extremidades do Cabo Óptico conforme as especificações do manual.
• Inserir ou posicionar os cabos na entrada das caixa de emenda, fixando-os aos conjuntos de
fixação de modo a evitar
uma possível movimentação do cabo durante o processo de emenda;
• Acomodar as sobras de tubos no interior da caixa de emenda, fixando-os à entrada das
bandejas de acomodação das fibras
• Acomodar as fibras ópticas, devidamente limpas, no interior das bandejas de acomodação,
verificando seu correto
posicionamento, para dar início ao processo de execução da emenda;

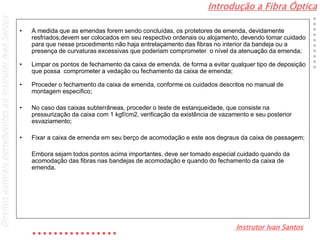

• A medida que as emendas forem sendo concluídas, os protetores de emenda, devidamente
resfriados,devem ser colocados em seu respectivo ordenais ou alojamento, devendo tomar cuidado
para que nesse procedimento não haja entrelaçamento das fibras no interior da bandeja ou a
presença de curvaturas excessivas que poderiam comprometer o nível da atenuação da emenda;
• Limpar os pontos de fechamento da caixa de emenda, de forma a evitar qualquer tipo de deposição
que possa comprometer a vedação ou fechamento da caixa de emenda;
• Proceder o fechamento da caixa de emenda, conforme os cuidados descritos no manual de
montagem especifico;
• No caso das caixas subterrâneas, proceder o teste de estanqueidade, que consiste na
pressurização da caixa com 1 kgf/cm2, verificação da existência de vazamento e seu posterior
esvaziamento;
• Fixar a caixa de emenda em seu berço de acomodação e este aos degraus da caixa de passagem;
Embora sejam todos pontos acima importantes, deve ser tomado especial cuidado quando da
acomodação das fibras nas bandejas de acomodação e quando do fechamento da caixa de
emenda.

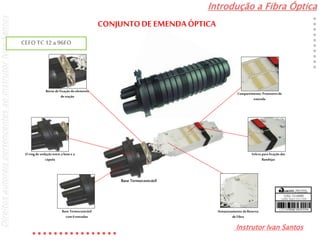

Armazenamento da Reserva
de Fibra
Velcro para fixação das
Bandejas
Compartimento: Protetoresde
emenda
Base Termocontrátil
com6entradas
Borne de fixação doelemento
de tração
O-ring de vedação entre a base e a
cúpula
Base Termocontrátil
CEFO TC 12a 96FO

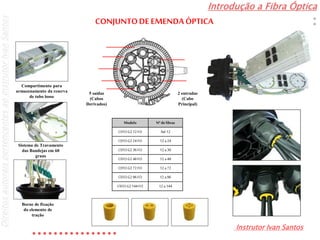

CONJUNTODE EMENDA ÓPTICA

REDESUBTERRÂNEAE AÉREA

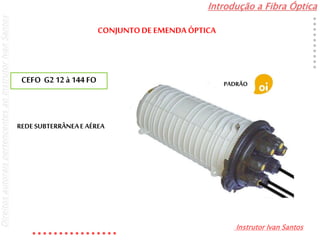

CEFO G2 12 à 144 FO PADRÃO

Modelo Nºdefibras
CEFOG2 12FO Até12
CEFOG2 24FO 12 a24
CEFOG2 36FO 12 a36
CEFOG2 48FO 12 a48
CEFOG2 72FO 12 a72
CEFOG2 96FO 12 a96
CEFOG2 144 FO 12 a144
Compartimento para
armazenamento da reserva
de tubo loose
Sistema de Travamento
das Bandejas em 60
graus
Borne de fixação
do elemento de
tração
2 entradas
(Cabo
Principal)
5 saídas
(Cabos
Derivados)

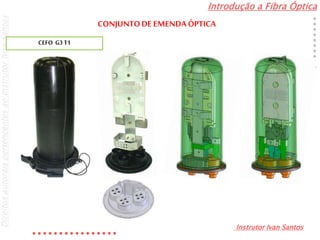

CEFO G3T1

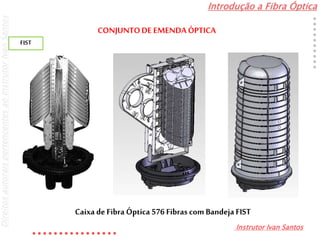

Caixa de Fibra Óptica 576 Fibras com Bandeja FIST
FIST

GRUPOS G 01 G02 G 03 G 04 G 05 G 06
FIBRAS 1 VD 3 VD 5 VD 7 VD 9 VD 11 VD
FIBRAS 2 AM /BC 4 AM/BC 6 AM/BC 8 AM/BC 10 AM/BC 12 AM/BC
GRUPOS
F 01 F 02 F 03 F 04 F 05 F06
VD AM BC AZ VM VT
F 07 F 08 F 09 F 10 F 11 F 12
VD AM BC AZ VM VT
F 13 F 14 F 15 F 16 F 17 F18
VD AM BC AZ VM VT
F 19 F 20 F 21 F 22 F 23 F 24
VD AM BC AZ VM VT
F 25 F 26 F 27 F 28 F 29 F 30
VD AM BC AZ VM VT
F 31 F 32 F33 F 34 F 35 F 36
VD AM BC AZ VM VT

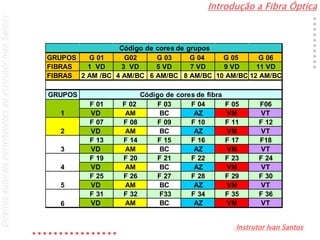

Código de cores de fibra
1
Código de cores de grupos
6
2
3
4
5

GRUPO VD AM BC AZ VM VT LJ MR PT CZ ROSA AZ. AGUA
1 1 2 3 4 5 6 7 8 9 10 11 12
2 13 14 15 16 17 18 19 20 21 22 23 24
3 25 26 27 28 29 30 31 32 33 34 35 36
4 37 38 39 40 41 42 43 44 45 46 47 48
5 49 50 51 52 53 54 55 56 57 58 59 60
6 61 62 63 64 65 66 67 68 69 70 71 72
7 73 74 75 76 77 78 79 80 81 82 83 84
8 85 86 87 88 89 90 91 92 93 94 95 96
9 97 98 99 100 101 102 103 104 105 106 107 108
10 109 110 111 112 113 114 115 116 117 118 119 120
11 121 122 123 124 125 126 127 128 129 130 131 132
12 133 134 135 136 137 138 139 140 141 142 143 144

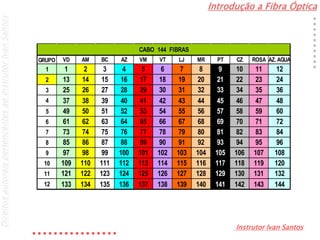

CABO 144 FIBRAS

AZ LJ VD MR CZ BC VM PT AM LILAS ROSA A. MAR
1 2 3 4 5 6 7 8 9 10 11 12
SPLITTER

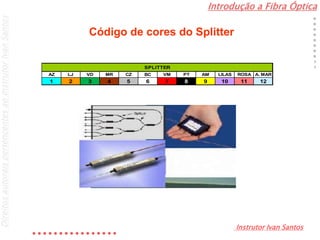

Código de cores do Splitter

VD AM BC AZ VM VT MR ROSA PT CZ LJ AZ. AGUA
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
25 26 27 28 29 30 31 32 33 34 35 36
37 38 39 40 41 42 43 44 45 46 47 48
49 50 51 52 53 54 55 56 57 58 59 60
61 62 63 64 65 66 67 68 69 70 71 72
73 74 75 76 77 78 79 80 81 82 83 84
85 86 87 88 89 90 91 92 93 94 95 96
97 98 99 100 101 102 103 104 105 106 107 108
109 110 111 112 113 114 115 116 117 118 119 120
121 122 123 124 125 126 127 128 129 130 131 132
133 134 135 136 137 138 139 140 141 142 143 144
CABO 144 FIBRAS
Código de cores Rede FTTH

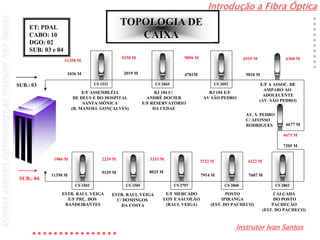

TOPOLOGIA DE
CAIXA
CS 1531 CS 2069 CS 2092
CS 2803CS 2800CS 2797CS 1505CS 1503
CALÇADA
DO POSTO
PACHECÃO
(EST. DO PACHECO)
POSTO
IPIRANGA
(EST. DO PACHECO)
E/F MERCADO
LOY E SACOLÃO
(RAUL VEIGA)
RJ 104 E/F
AV SÃO PEDRO
E/F A ASSOC. DE
AMPARO AO
ADOLECENTE
(AV. SÃO PEDRO)
E/F ASSEMBLÉIA
DE DEUS E DO HOSPITAL
SANTA MÔNICA
(R. MANOEL GONÇALVES)
ET: PDAL
CABO: 10
DGO: 02
SUB: 03 e 04
SUB.: 03
SUB.: 04
4781M
6519 M
5010 M
6360 M
AV. S. PEDRO
C/ AFONSO
RODRIGUES 6677 M
4673 M
7607 M
3722 M
7914 M
3333 M
ESTR. RAUL VEIGA
C/ DOMINGOS
DA COSTA
9330 M
1036 M 2019 M
11358 M
11358 M
9896 M
RJ 104 C/
ANDRÉ DOCIER
E/F RESERVATÓRIO
DA CEDAE
2229 M1984 M
9129 M 8025 M
4222 M
7205 M
ESTR. RAUL VEIGA
E/F PRÇ. DOS
BANDEIRANTES

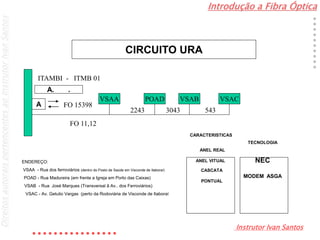

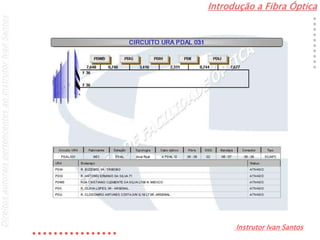

CIRCUITO URA
A
VSAA POAD VSACVSAB
FO 11,12
FO 15398
2243 3043 543
CARACTERISTICAS

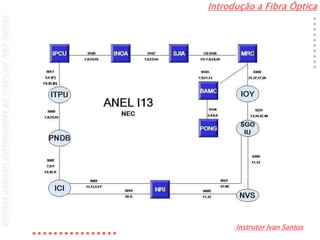

ANEL REAL
ANEL VITUAL
CASCATA
PONTUAL
TECNOLOGIA
NEC
MODEM ASGA
ENDEREÇO:
VSAA - Rua dos ferroviários (dentro do Posto de Saúde em Visconde de Itaboraí)
POAD - Rua Madureira (em frente a Igreja em Porto das Caixas)
VSAB - Rua José Marques (Transversal ã Av.. dos Ferroviários)
VSAC - Av. Getulio Vargas (perto da Rodoviária de Visconde de Itaboraí
A. .
ITAMBI - ITMB 01

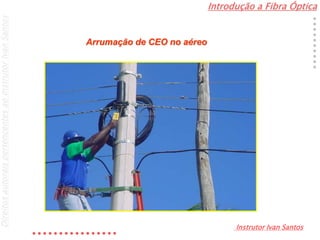

Arrumação de CEO no aéreo

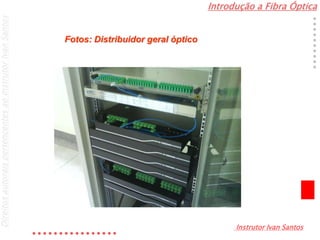

Fotos: Distribuidor geral óptico
Modem
DGO

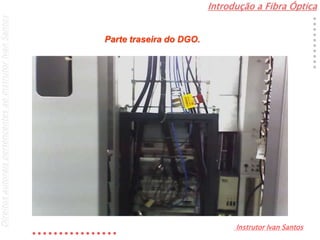

Parte traseira do DGO.

FIBRA ÓPTICA

Mais conteúdo relacionado

Mais procurados

Semelhante a FIBRA ÓPTICA

Mais de WELLINGTON MARTINS

FIBRA ÓPTICA
