1. Cabos e conectores
Cabo Coaxial:
 Foi o primeiro tipo de cabo que surgiu no mercado e consiste num condutor de cobre
central, uma camada de isolamento flexível, uma blindagem com uma malha metálica e
uma cobertura externa
Cabo Coaxial Grosso:
Material: Alumínio
Resistência:75ohms
Velocidade: até 10mbps
Frequência de 10Ghz
Utilização: Cabeamento Vertical
Cabo Coaxial Fino:
Material: Cobre
Resistência de 50 ohms
Velocidade. Até 10mbps
Frequência de 2Ghz
Utilização: Cabeamento Horizontal

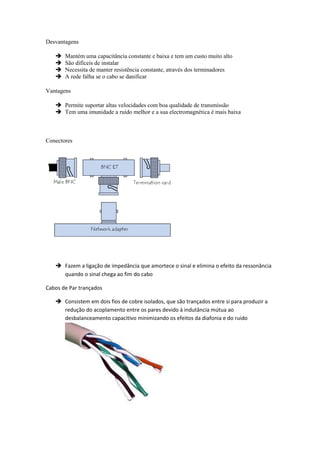

2. Desvantagens
 Mantém uma capacitância constante e baixa e tem um custo muito alto
 São difíceis de instalar
 Necessita de manter resistência constante, através dos terminadores
 A rede falha se o cabo se danificar
Vantagens
 Permite suportar altas velocidades com boa qualidade de transmissão
 Tem uma imunidade a ruído melhor e a sua electromagnética é mais baixa
Conectores
 Fazem a ligação de impedância que amortece o sinal e elimina o efeito da ressonância
quando o sinal chega ao fim do cabo
Cabos de Par trançados
 Consistem em dois fios de cobre isolados, que são trançados entre si para produzir a
redução do acoplamento entre os pares devido à indutância mútua ao
desbalanceamento capacitivo minimizando os efeitos da diafonia e do ruido

3. Existem dois tipos de ligações que podemos efectuar com o cabo de pares
entrançados:
 Straight Cable
 Crossover
Straight Cable:
 Serve para ligar os computadores aos conectores da rede, como os hubs,switches ou
routers, e as duas pontas têm de ser feitas com a mesma sequência de cores
Crossover:
 Serve para ligar a um PC sem um nó central, ou seja mesmo com 3 computadores um
crossover serve para ligar esses 3 computadores
Vantagens:
 Meio de transmissão de menor custo por comprimento
 Ligação ao meio simples e barata
Desvantagens:
 Suscetível a ruídos
Classificação quanto à taxa de transmissão suportada:
 CAT 3 - até 10 Mbps
 CAT 5 – até 100 Mbps
 CAT 5 e 6 – até 1Gbps
 CAT 7 – até 1Gbps
