O documento resume as principais gerações de tomografia computadorizada, desde a primeira geração com feixe em forma de lápis e detector único até a quarta geração com múltiplos detectores e varredura helicoidal contínua. As gerações posteriores permitiram reduzir significativamente os tempos de varredura e melhorar a resolução espacial.

1. PROFº MARCELO QUEIROZ
1º AULA AGOSTO 2009

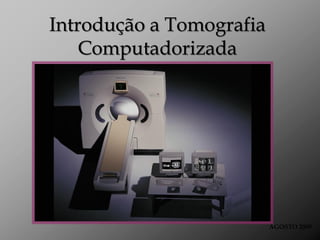

2. Introdução a Tomografia
Computadorizada
AGOSTO 2009

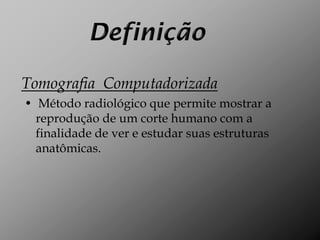

3. Tomografia Computadorizada
• Método radiológico que permite mostrar a
reprodução de um corte humano com a
finalidade de ver e estudar suas estruturas
anatômicas.

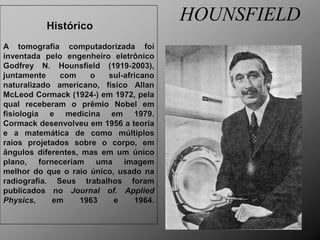

4. HOUNSFIELD

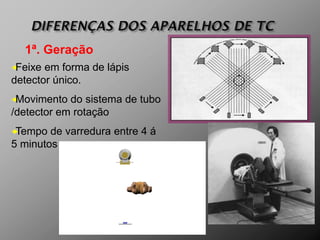

5. 1ª. Geração
Feixe em forma de lápis
detector único.
Movimento do sistema de tubo
/detector em rotação
Tempo de varredura entre 4 á
5 minutos

6. Scanners de Segunda Geração: os 2ª Geração
scanners de segunda geração foram
grandemente aperfeiçoados, e
forneciam um feixe de raios X em
forma de leque, com até 30 detectores
ou mais. Os tempos de varredura
foram encurtados em cerca de 15
segundos por corte ou 10 minutos
para um exame de 40 cortes.

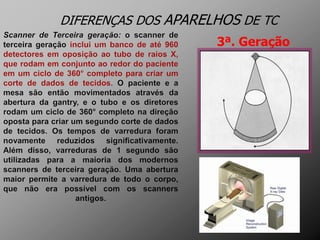

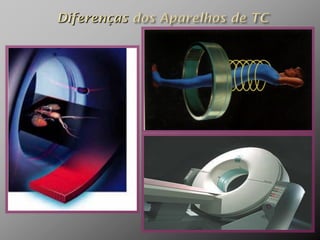

7. DIFERENÇAS DOS APARELHOS DE TC
3ª. Geração

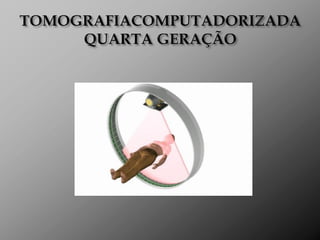

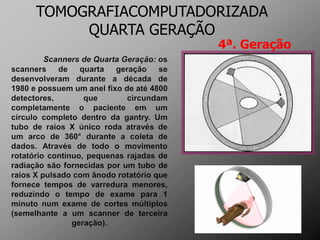

10. TOMOGRAFIACOMPUTADORIZADA
QUARTA GERAÇÃO
4ª. Geração

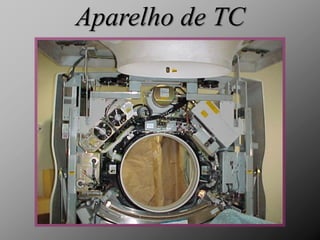

11. Aparelho de TC

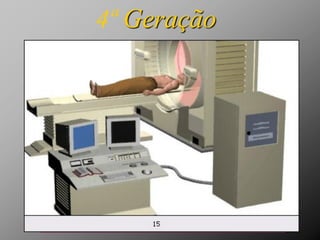

12. 4ª Geração

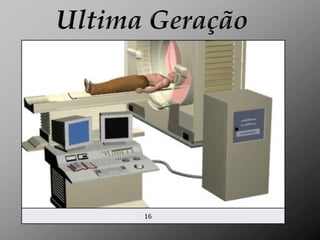

13. Nova Geração
• São conhecidos por espirais ou helicoidais
• A ampola apresenta giro contínuo.
• A mesa faz movimentos de translação com
aquisições de imagens simultâneas.
• Os tubos de RX são de maior capacidade.
• Os computadores são de maior velocidade e
capacidade.

15.  São os multi-slice.
 4,8,16,32,40,64,128 e 256 pistas no detector.
 Maior quantidade da dados.
 Melhor resolução espacial.
 Maior velocidade da mesa.
 E também muito mais caro.

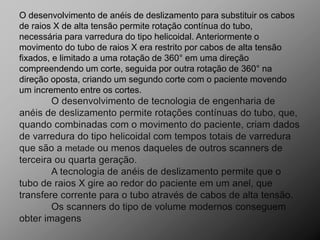

16. O desenvolvimento de anéis de deslizamento para substituir os cabos
de raios X de alta tensão permite rotação contínua do tubo,
necessária para varredura do tipo helicoidal. Anteriormente o
movimento do tubo de raios X era restrito por cabos de alta tensão
fixados, e limitado a uma rotação de 360° em uma direção
compreendendo um corte, seguida por outra rotação de 360° na
direção oposta, criando um segundo corte com o paciente movendo
um incremento entre os cortes.

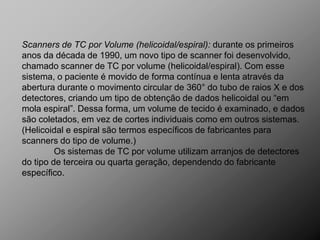

17. Scanners de TC por Volume (helicoidal/espiral): durante os primeiros
anos da década de 1990, um novo tipo de scanner foi desenvolvido,
chamado scanner de TC por volume (helicoidal/espiral). Com esse
sistema, o paciente é movido de forma contínua e lenta através da
abertura durante o movimento circular de 360° do tubo de raios X e dos
detectores, criando um tipo de obtenção de dados helicoidal ou “em
mola espiral”. Dessa forma, um volume de tecido é examinado, e dados
são coletados, em vez de cortes individuais como em outros sistemas.
(Helicoidal e espiral são termos específicos de fabricantes para
scanners do tipo de volume.)
Os sistemas de TC por volume utilizam arranjos de detectores
do tipo de terceira ou quarta geração, dependendo do fabricante
específico.

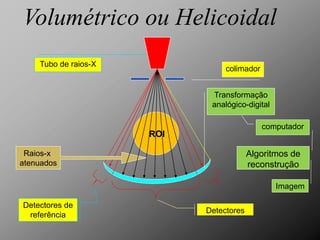

18. Volumétrico ou Helicoidal
Tubo de raios-X
colimador
Transformação
analógico-digital
computador
ROI
Raios-x Algoritmos de
atenuados reconstrução
Imagem
Detectores de
Detectores
referência

19. Volumétrico ou Helicoidal

20. Etapas de desenvolvimento
principais projetos
2° geração: Preocupação em
diminuir o tempo de captação
3° geração: Modificações estruturais
na mesa de exame
4° geração: Detectores estacionários
(sem ganho real)

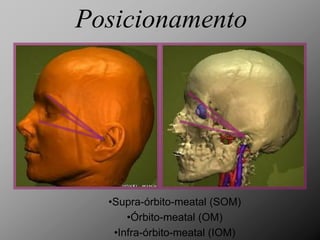

23. Posicionamento
•Supra-órbito-meatal (SOM)
•Órbito-meatal (OM)
•Infra-órbito-meatal (IOM)

24. Visão axial

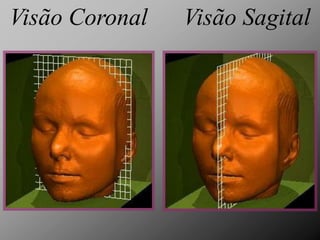

25. Visão Coronal Visão Sagital

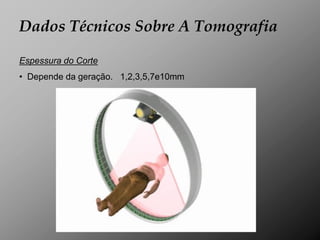

27. Dados Técnicos Sobre A Tomografia
Espessura do Corte
• Depende da geração. 1,2,3,5,7e10mm

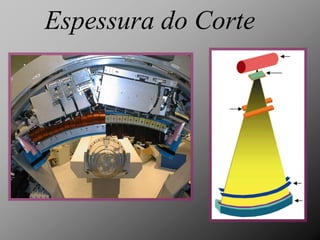

28. Espessura do Corte

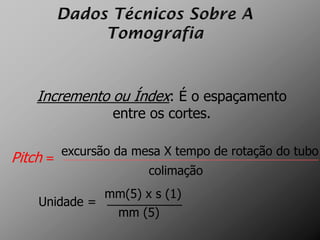

29. Incremento ou Índex: É o espaçamento
entre os cortes.
excursão da mesa X tempo de rotação do tubo
Pitch = _________________________________________
colimação
mm(5) x s (1)
Unidade = ____________
mm (5)
