Canteiro de Obras: Conceitos Gerais
Prof. Glauco

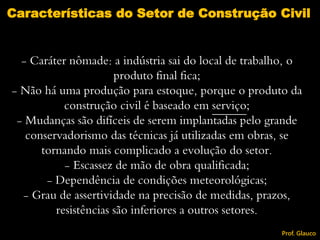

- Caráter nômade: a indústria sai do local de trabalho, o
produto final fica;
- Não há uma produção para estoque, porque o produto da
construção civil é baseado em serviço;
- Mudanças são difíceis de serem implantadas pelo grande
conservadorismo das técnicas já utilizadas em obras, se
tornando mais complicado a evolução do setor.
- Escassez de mão de obra qualificada;
- Dependência de condições meteorológicas;
- Grau de assertividade na precisão de medidas, prazos,
resistências são inferiores a outros setores.
Características do Setor de Construção Civil
Prof. Glauco

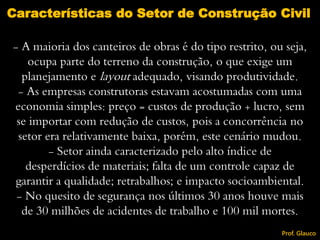

- A maioria dos canteiros de obras é do tipo restrito, ou seja,
ocupa parte do terreno da construção, o que exige um
planejamento e layout adequado, visando produtividade.
- As empresas construtoras estavam acostumadas com uma
economia simples: preço = custos de produção + lucro, sem
se importar com redução de custos, pois a concorrência no
setor era relativamente baixa, porém, este cenário mudou.
- Setor ainda caracterizado pelo alto índice de
desperdícios de materiais; falta de um controle capaz de
garantir a qualidade; retrabalhos; e impacto socioambiental.
- No quesito de segurança nos últimos 30 anos houve mais
de 30 milhões de acidentes de trabalho e 100 mil mortes.
Características do Setor de Construção Civil
Prof. Glauco

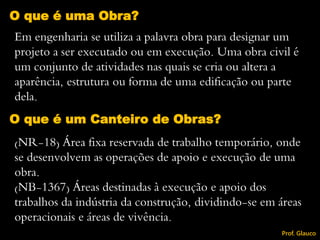

O que é um Canteiro de Obras?
(NR-18) Área fixa reservada de trabalho temporário, onde
se desenvolvem as operações de apoio e execução de uma
obra.
(NB-1367) Áreas destinadas à execução e apoio dos
trabalhos da indústria da construção, dividindo-se em áreas
operacionais e áreas de vivência.
Em engenharia se utiliza a palavra obra para designar um
projeto a ser executado ou em execução. Uma obra civil é
um conjunto de atividades nas quais se cria ou altera a
aparência, estrutura ou forma de uma edificação ou parte
dela.
O que é uma Obra?
Prof. Glauco
Canteiros Simples
e Complexos
Prof. Glauco

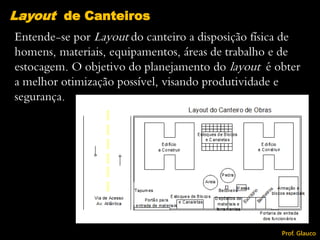

Entende-se por Layout do canteiro a disposição física de
homens, materiais, equipamentos, áreas de trabalho e de
estocagem. O objetivo do planejamento do layout é obter
a melhor otimização possível, visando produtividade e
segurança.
Layout de Canteiros
Prof. Glauco

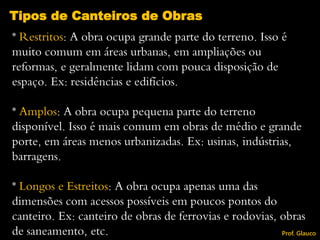

* Restritos: A obra ocupa grande parte do terreno. Isso é
muito comum em áreas urbanas, em ampliações ou
reformas, e geralmente lidam com pouca disposição de
espaço. Ex: residências e edifícios.
* Amplos: A obra ocupa pequena parte do terreno
disponível. Isso é mais comum em obras de médio e grande
porte, em áreas menos urbanizadas. Ex: usinas, indústrias,
barragens.
* Longos e Estreitos: A obra ocupa apenas uma das
dimensões com acessos possíveis em poucos pontos do
canteiro. Ex: canteiro de obras de ferrovias e rodovias, obras
de saneamento, etc.
Tipos de Canteiros de Obras
Prof. Glauco
O que priorizar para que um canteiro seja excelente?
Economia de movimentos, diminuição do transporte de
materiais, máquinas e operários; flexibilidade para alterações
futuras conforme fases da obra; atendimento a satisfação dos
trabalhadores e a segurança no trabalho.
Para atender estes propósitos é preciso conhecer o projeto
completo da obra; seu cronograma e sua dimensão,
informações sobre volumes e quantidades produzidas,
estocadas e transportadas.
Noções de Canteiros Eficientes e Eficazes
Prof. Glauco

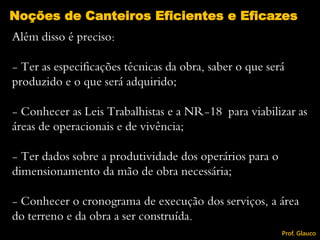

Além disso é preciso:
- Ter as especificações técnicas da obra, saber o que será
produzido e o que será adquirido;
- Conhecer as Leis Trabalhistas e a NR-18 para viabilizar as
áreas de operacionais e de vivência;
- Ter dados sobre a produtividade dos operários para o
dimensionamento da mão de obra necessária;
- Conhecer o cronograma de execução dos serviços, a área
do terreno e da obra a ser construída.
Noções de Canteiros Eficientes e Eficazes
Prof. Glauco

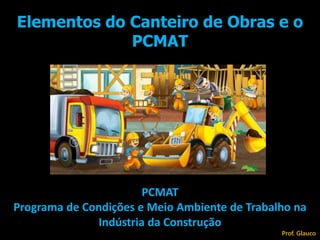

Elementos do Canteiro de Obras e o
PCMAT
PCMAT
Programa de Condições e Meio Ambiente de Trabalho na
Indústria da Construção
Prof. Glauco

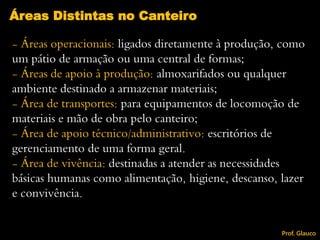

- Áreas operacionais: ligados diretamente à produção, como
um pátio de armação ou uma central de formas;
- Áreas de apoio à produção: almoxarifados ou qualquer
ambiente destinado a armazenar materiais;
- Área de transportes: para equipamentos de locomoção de
materiais e mão de obra pelo canteiro;
- Área de apoio técnico/administrativo: escritórios de
gerenciamento de uma forma geral.
- Área de vivência: destinadas a atender as necessidades
básicas humanas como alimentação, higiene, descanso, lazer
e convivência.
Áreas Distintas no Canteiro
Prof. Glauco

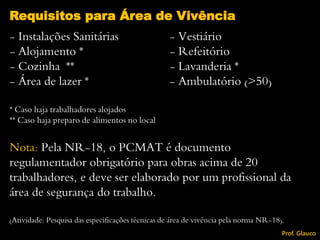

- Instalações Sanitárias - Vestiário
- Alojamento * - Refeitório
- Cozinha ** - Lavanderia *
- Área de lazer * - Ambulatório (>50)
* Caso haja trabalhadores alojados
** Caso haja preparo de alimentos no local
Nota: Pela NR-18, o PCMAT é documento
regulamentador obrigatório para obras acima de 20
trabalhadores, e deve ser elaborado por um profissional da
área de segurança do trabalho.
(Atividade: Pesquisa das especificações técnicas de área de vivência pela norma NR-18).
Requisitos para Área de Vivência
Prof. Glauco

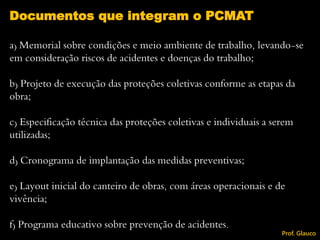

a) Memorial sobre condições e meio ambiente de trabalho, levando-se
em consideração riscos de acidentes e doenças do trabalho;
b) Projeto de execução das proteções coletivas conforme as etapas da
obra;
c) Especificação técnica das proteções coletivas e individuais a serem
utilizadas;
d) Cronograma de implantação das medidas preventivas;
e) Layout inicial do canteiro de obras, com áreas operacionais e de
vivência;
f) Programa educativo sobre prevenção de acidentes.
Documentos que integram o PCMAT
Prof. Glauco
A organização do canteiro de obra é fundamental para
otimizar o tempo, evitar perdas de materiais ou defeitos de
execução e falta de qualidade dos serviços realizados.
A NR-18 (Norma Regulamentadora) elaborada em
conjunto por construtoras e o governo, estabelece diretrizes
e exigências diversas.
As principais etapas são:
Considerações ao se inaugurar um Canteiro
Prof. Glauco

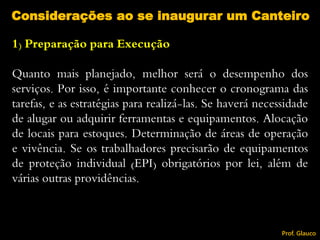

1) Preparação para Execução
Quanto mais planejado, melhor será o desempenho dos
serviços. Por isso, é importante conhecer o cronograma das
tarefas, e as estratégias para realizá-las. Se haverá necessidade
de alugar ou adquirir ferramentas e equipamentos. Alocação
de locais para estoques. Determinação de áreas de operação
e vivência. Se os trabalhadores precisarão de equipamentos
de proteção individual (EPI) obrigatórios por lei, além de
várias outras providências.
Considerações ao se inaugurar um Canteiro
Prof. Glauco

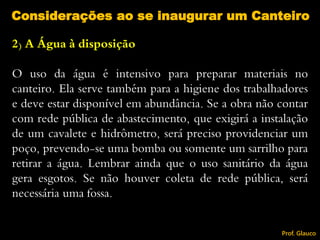

2) A Água à disposição
O uso da água é intensivo para preparar materiais no
canteiro. Ela serve também para a higiene dos trabalhadores
e deve estar disponível em abundância. Se a obra não contar
com rede pública de abastecimento, que exigirá a instalação
de um cavalete e hidrômetro, será preciso providenciar um
poço, prevendo-se uma bomba ou somente um sarrilho para
retirar a água. Lembrar ainda que o uso sanitário da água
gera esgotos. Se não houver coleta de rede pública, será
necessária uma fossa.
Considerações ao se inaugurar um Canteiro
Prof. Glauco
3) Logística interna
É preciso pensar no fluxo de materiais pela obra, prevendo
os trajetos feitos pelos carrinhos de mão e giricos (espécie de
carrinho que carrega mais material); Quais os serviços que
poderão causar conflitos quando executados
simultaneamente; e se os estoques de materiais não serão
afetados pelo tráfego de pessoas e materiais, evitando assim o
remanejamento de materiais.
Considerações ao se inaugurar um Canteiro
Prof. Glauco

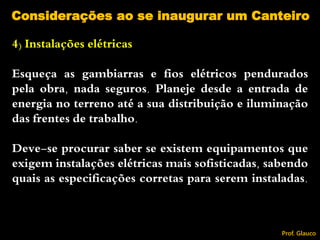

4) Instalações elétricas
Esqueça as gambiarras e fios elétricos pendurados
pela obra, nada seguros. Planeje desde a entrada de
energia no terreno até a sua distribuição e iluminação
das frentes de trabalho.
Deve-se procurar saber se existem equipamentos que
exigem instalações elétricas mais sofisticadas, sabendo
quais as especificações corretas para serem instaladas.
Considerações ao se inaugurar um Canteiro
Prof. Glauco

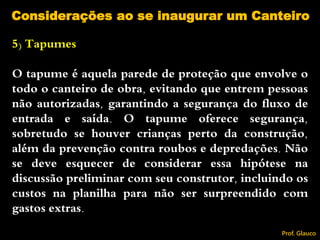

5) Tapumes
O tapume é aquela parede de proteção que envolve o
todo o canteiro de obra, evitando que entrem pessoas
não autorizadas, garantindo a segurança do fluxo de
entrada e saída. O tapume oferece segurança,
sobretudo se houver crianças perto da construção,
além da prevenção contra roubos e depredações. Não
se deve esquecer de considerar essa hipótese na
discussão preliminar com seu construtor, incluindo os
custos na planilha para não ser surpreendido com
gastos extras.
Considerações ao se inaugurar um Canteiro
Prof. Glauco
Acidente do trabalho é aquele que ocorre pelo exercício
do trabalho, a serviço da empresa, provocando lesão
corporal, perturbação funcional ou doença que cause a
morte, perda ou redução da capacidade para o trabalho.
(Art 19 da Lei 8.213, de 24/julho de 1991)
Por sua vez segurança do trabalho envolve uma série de
medidas técnicas, médicas e psicológicas, destinadas a
prevenir acidentes profissionais e eliminar condições
inseguras do ambiente de trabalho.
Segurança básica no Canteiro de Obras
Prof. Glauco

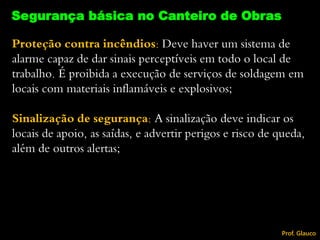

Proteção contra incêndios: Deve haver um sistema de
alarme capaz de dar sinais perceptíveis em todo o local de
trabalho. É proibida a execução de serviços de soldagem em
locais com materiais inflamáveis e explosivos;
Sinalização de segurança: A sinalização deve indicar os
locais de apoio, as saídas, e advertir perigos e risco de queda,
além de outros alertas;
Segurança básica no Canteiro de Obras
Prof. Glauco

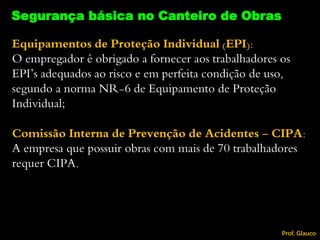

Equipamentos de Proteção Individual (EPI):
O empregador é obrigado a fornecer aos trabalhadores os
EPI’s adequados ao risco e em perfeita condição de uso,
segundo a norma NR-6 de Equipamento de Proteção
Individual;
Comissão Interna de Prevenção de Acidentes - CIPA:
A empresa que possuir obras com mais de 70 trabalhadores
requer CIPA.
Segurança básica no Canteiro de Obras
Prof. Glauco

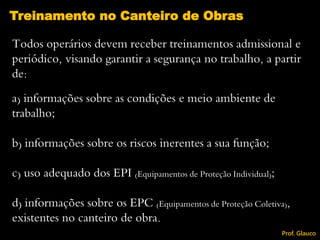

Todos operários devem receber treinamentos admissional e
periódico, visando garantir a segurança no trabalho, a partir
de:
a) informações sobre as condições e meio ambiente de
trabalho;
b) informações sobre os riscos inerentes a sua função;
c) uso adequado dos EPI (Equipamentos de Proteção Individual);
d) informações sobre os EPC (Equipamentos de Proteção Coletiva),
existentes no canteiro de obra.
Treinamento no Canteiro de Obras
Prof. Glauco

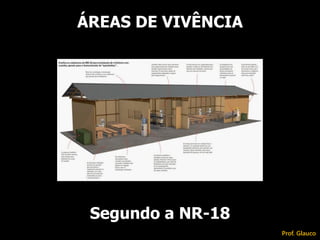

ÁREAS DE VIVÊNCIA
Segundo a NR-18
Prof. Glauco
a) Instalações sanitárias
b) Vestiário
c) Alojamento*
d) Refeitório
e) Cozinha (se houver preparo de refeições)
f) Lavanderia*
g) Área de lazer*
h) Ambulatório (>=50 operários)
*** obrigatório se houver trabalhadores alojados.
18.4 Áreas de Vivência devem conter:
Prof. Glauco

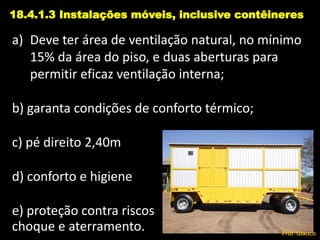

a) Deve ter área de ventilação natural, no mínimo
15% da área do piso, e duas aberturas para
permitir eficaz ventilação interna;
b) garanta condições de conforto térmico;
c) pé direito 2,40m
d) conforto e higiene
e) proteção contra riscos
choque e aterramento.

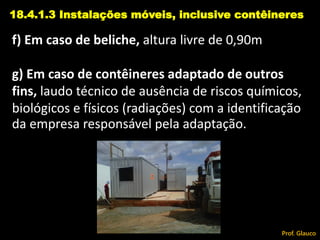

18.4.1.3 Instalações móveis, inclusive contêineres
Prof. Glauco
f) Em caso de beliche, altura livre de 0,90m
g) Em caso de contêineres adaptado de outros
fins, laudo técnico de ausência de riscos químicos,
biológicos e físicos (radiações) com a identificação
da empresa responsável pela adaptação.
18.4.1.3 Instalações móveis, inclusive contêineres
Prof. Glauco

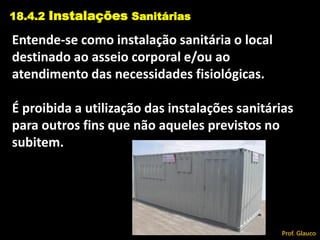

Entende-se como instalação sanitária o local
destinado ao asseio corporal e/ou ao
atendimento das necessidades fisiológicas.
É proibida a utilização das instalações sanitárias
para outros fins que não aqueles previstos no
subitem.
18.4.2 Instalações Sanitárias
Prof. Glauco

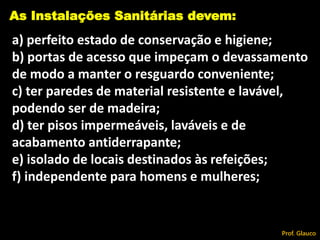

a) perfeito estado de conservação e higiene;
b) portas de acesso que impeçam o devassamento
de modo a manter o resguardo conveniente;
c) ter paredes de material resistente e lavável,
podendo ser de madeira;
d) ter pisos impermeáveis, laváveis e de
acabamento antiderrapante;
e) isolado de locais destinados às refeições;
f) independente para homens e mulheres;
As Instalações Sanitárias devem:
Prof. Glauco

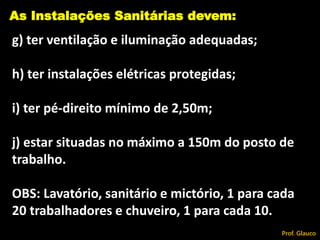

g) ter ventilação e iluminação adequadas;
h) ter instalações elétricas protegidas;
i) ter pé-direito mínimo de 2,50m;
j) estar situadas no máximo a 150m do posto de
trabalho.
OBS: Lavatório, sanitário e mictório, 1 para cada
20 trabalhadores e chuveiro, 1 para cada 10.
As Instalações Sanitárias devem:
Prof. Glauco

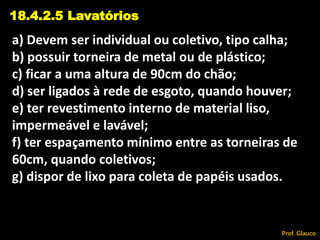

a) Devem ser individual ou coletivo, tipo calha;
b) possuir torneira de metal ou de plástico;
c) ficar a uma altura de 90cm do chão;
d) ser ligados à rede de esgoto, quando houver;
e) ter revestimento interno de material liso,
impermeável e lavável;
f) ter espaçamento mínimo entre as torneiras de
60cm, quando coletivos;
g) dispor de lixo para coleta de papéis usados.
18.4.2.5 Lavatórios
Prof. Glauco

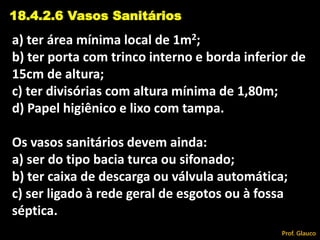

a) ter área mínima local de 1m2;
b) ter porta com trinco interno e borda inferior de
15cm de altura;
c) ter divisórias com altura mínima de 1,80m;
d) Papel higiênico e lixo com tampa.
Os vasos sanitários devem ainda:
a) ser do tipo bacia turca ou sifonado;
b) ter caixa de descarga ou válvula automática;
c) ser ligado à rede geral de esgotos ou à fossa
séptica.
18.4.2.6 Vasos Sanitários
Prof. Glauco

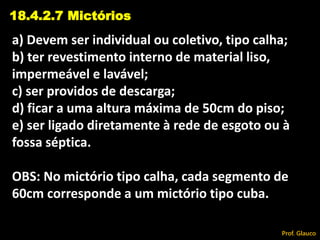

a) Devem ser individual ou coletivo, tipo calha;
b) ter revestimento interno de material liso,
impermeável e lavável;
c) ser providos de descarga;
d) ficar a uma altura máxima de 50cm do piso;
e) ser ligado diretamente à rede de esgoto ou à
fossa séptica.
OBS: No mictório tipo calha, cada segmento de
60cm corresponde a um mictório tipo cuba.
18.4.2.7 Mictórios
Prof. Glauco

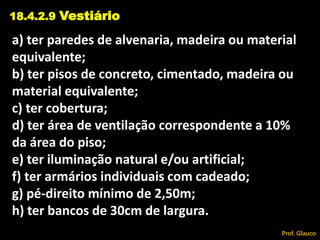

a) ter paredes de alvenaria, madeira ou material
equivalente;
b) ter pisos de concreto, cimentado, madeira ou
material equivalente;
c) ter cobertura;
d) ter área de ventilação correspondente a 10%
da área do piso;
e) ter iluminação natural e/ou artificial;
f) ter armários individuais com cadeado;
g) pé-direito mínimo de 2,50m;
h) ter bancos de 30cm de largura.
18.4.2.9 Vestiário
Prof. Glauco

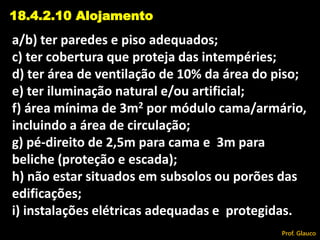

a/b) ter paredes e piso adequados;
c) ter cobertura que proteja das intempéries;
d) ter área de ventilação de 10% da área do piso;
e) ter iluminação natural e/ou artificial;
f) área mínima de 3m2 por módulo cama/armário,
incluindo a área de circulação;
g) pé-direito de 2,5m para cama e 3m para
beliche (proteção e escada);
h) não estar situados em subsolos ou porões das
edificações;
i) instalações elétricas adequadas e protegidas.
18.4.2.10 Alojamento
Prof. Glauco
a/b) ter paredes e piso adequados;
c) ter cobertura que proteja das intempéries;
d) ter capacidade para todos os trabalhadores;
e) ter ventilação e iluminação natural ou artificial;
f) ter lavatório instalado próximos;
g) ter mesas lisas e laváveis;
h) assentos suficientes para atender a todos;
i) ter lixo, com tampa, para detritos;
j) não estar situado em subsolos ou porões;
k) não ter contato com as instalações sanitárias;
l) ter pé-direito mínimo de 2,80m
18.4.2.11 Refeitório
Prof. Glauco

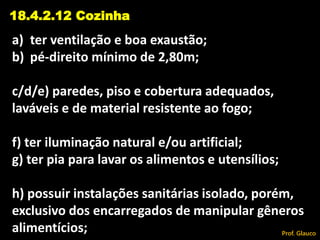

a) ter ventilação e boa exaustão;
b) pé-direito mínimo de 2,80m;
c/d/e) paredes, piso e cobertura adequados,
laváveis e de material resistente ao fogo;
f) ter iluminação natural e/ou artificial;
g) ter pia para lavar os alimentos e utensílios;
h) possuir instalações sanitárias isolado, porém,
exclusivo dos encarregados de manipular gêneros
alimentícios;
18.4.2.12 Cozinha
Prof. Glauco

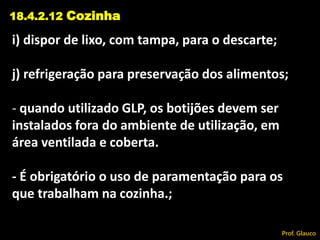

i) dispor de lixo, com tampa, para o descarte;
j) refrigeração para preservação dos alimentos;
- quando utilizado GLP, os botijões devem ser
instalados fora do ambiente de utilização, em
área ventilada e coberta.
- É obrigatório o uso de paramentação para os
que trabalham na cozinha.;
18.4.2.12 Cozinha
Prof. Glauco
- As áreas de vivência devem possuir local
próprio, coberto, ventilado e iluminado para que
o trabalhador alojado possa lavar, secar e passar
suas roupas de uso pessoal.
- Este local deve ter tanques individuais ou
coletivos em número adequado.
- A empresa poderá terceirizar isto, desde que
sem ônus para o trabalhador.
18.4.2.13 Lavanderia
Prof. Glauco
- Nas áreas de vivência devem ser previstos locais
para recreação dos trabalhadores alojados,;
- Pode-se utilizar o local de refeições para este
fim, desde que o mesmo comporte também esta
finalidade.
18.4.2.14 Área de Lazer
Prof. Glauco

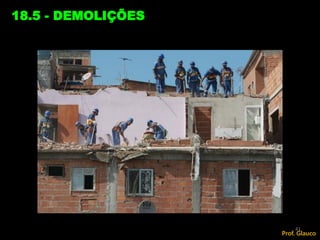

18.5 - DEMOLIÇÕES
41
Prof. Glauco

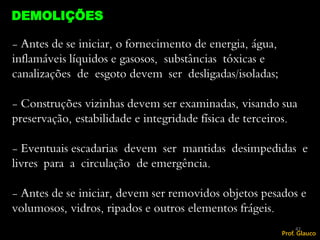

- Antes de se iniciar, o fornecimento de energia, água,
inflamáveis líquidos e gasosos, substâncias tóxicas e
canalizações de esgoto devem ser desligadas/isoladas;
- Construções vizinhas devem ser examinadas, visando sua
preservação, estabilidade e integridade física de terceiros.
- Eventuais escadarias devem ser mantidas desimpedidas e
livres para a circulação de emergência.
- Antes de se iniciar, devem ser removidos objetos pesados e
volumosos, vidros, ripados e outros elementos frágeis.
DEMOLIÇÕES
42
Prof. Glauco

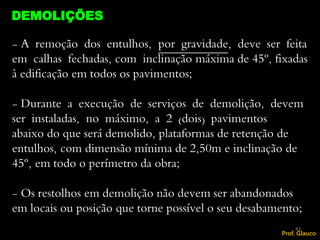

- A remoção dos entulhos, por gravidade, deve ser feita
em calhas fechadas, com inclinação máxima de 45º, fixadas
à edificação em todos os pavimentos;
- Durante a execução de serviços de demolição, devem
ser instaladas, no máximo, a 2 (dois) pavimentos
abaixo do que será demolido, plataformas de retenção de
entulhos, com dimensão mínima de 2,50m e inclinação de
45º, em todo o perímetro da obra;
- Os restolhos em demolição não devem ser abandonados
em locais ou posição que torne possível o seu desabamento;
DEMOLIÇÕES
43
Prof. Glauco

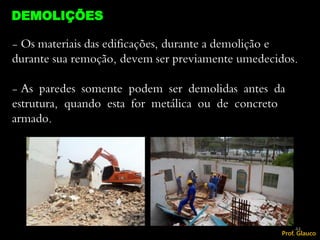

- Os materiais das edificações, durante a demolição e
durante sua remoção, devem ser previamente umedecidos.
- As paredes somente podem ser demolidas antes da
estrutura, quando esta for metálica ou de concreto
armado.
DEMOLIÇÕES
44
Prof. Glauco
18.6 - ESCAVAÇÕES e FUNDAÇÕES
45
Prof. Glauco

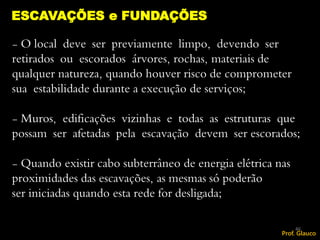

- O local deve ser previamente limpo, devendo ser
retirados ou escorados árvores, rochas, materiais de
qualquer natureza, quando houver risco de comprometer
sua estabilidade durante a execução de serviços;
- Muros, edificações vizinhas e todas as estruturas que
possam ser afetadas pela escavação devem ser escorados;
- Quando existir cabo subterrâneo de energia elétrica nas
proximidades das escavações, as mesmas só poderão
ser iniciadas quando esta rede for desligada;
ESCAVAÇÕES e FUNDAÇÕES
46
Prof. Glauco

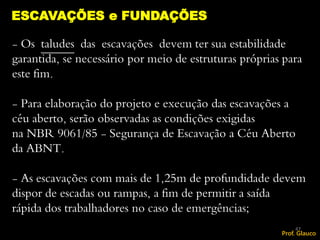

- Os taludes das escavações devem ter sua estabilidade
garantida, se necessário por meio de estruturas próprias para
este fim.
- Para elaboração do projeto e execução das escavações a
céu aberto, serão observadas as condições exigidas
na NBR 9061/85 - Segurança de Escavação a Céu Aberto
da ABNT.
- As escavações com mais de 1,25m de profundidade devem
dispor de escadas ou rampas, a fim de permitir a saída
rápida dos trabalhadores no caso de emergências;
ESCAVAÇÕES e FUNDAÇÕES
47
Prof. Glauco

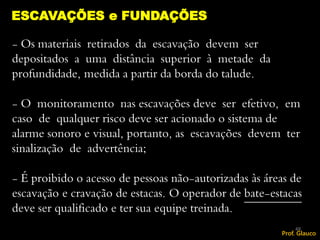

- Os materiais retirados da escavação devem ser
depositados a uma distância superior à metade da
profundidade, medida a partir da borda do talude.
- O monitoramento nas escavações deve ser efetivo, em
caso de qualquer risco deve ser acionado o sistema de
alarme sonoro e visual, portanto, as escavações devem ter
sinalização de advertência;
- É proibido o acesso de pessoas não-autorizadas às áreas de
escavação e cravação de estacas. O operador de bate-estacas
deve ser qualificado e ter sua equipe treinada.
ESCAVAÇÕES e FUNDAÇÕES
48
Prof. Glauco

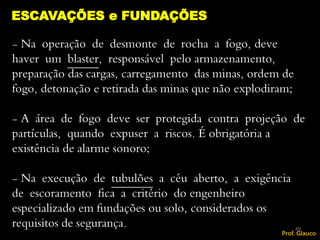

- Na operação de desmonte de rocha a fogo, deve
haver um blaster, responsável pelo armazenamento,
preparação das cargas, carregamento das minas, ordem de
fogo, detonação e retirada das minas que não explodiram;
- A área de fogo deve ser protegida contra projeção de
partículas, quando expuser a riscos. É obrigatória a
existência de alarme sonoro;
- Na execução de tubulões a céu aberto, a exigência
de escoramento fica a critério do engenheiro
especializado em fundações ou solo, considerados os
requisitos de segurança.
ESCAVAÇÕES e FUNDAÇÕES
49
Prof. Glauco

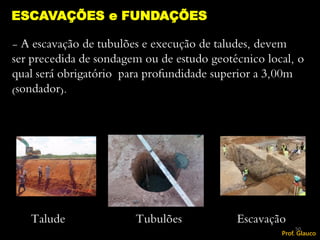

- A escavação de tubulões e execução de taludes, devem
ser precedida de sondagem ou de estudo geotécnico local, o
qual será obrigatório para profundidade superior a 3,00m
(sondador).
ESCAVAÇÕES e FUNDAÇÕES
50
Talude Tubulões Escavação
Prof. Glauco

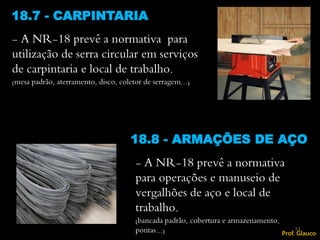

- A NR-18 prevê a normativa para
utilização de serra circular em serviços
de carpintaria e local de trabalho.
(mesa padrão, aterramento, disco, coletor de serragem...)
18.7 - CARPINTARIA
- A NR-18 prevê a normativa
para operações e manuseio de
vergalhões de aço e local de
trabalho.
(bancada padrão, cobertura e armazenamento,
pontas...)
18.8 - ARMAÇÕES DE AÇO
51
Prof. Glauco
18.9 - ESTRUTURAS DE CONCRETO
52
Prof. Glauco

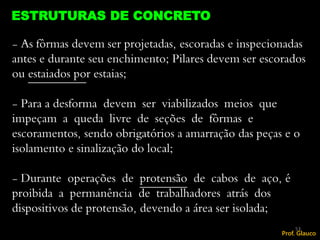

- As fôrmas devem ser projetadas, escoradas e inspecionadas
antes e durante seu enchimento; Pilares devem ser escorados
ou estaiados por estaias;
- Para a desforma devem ser viabilizados meios que
impeçam a queda livre de seções de fôrmas e
escoramentos, sendo obrigatórios a amarração das peças e o
isolamento e sinalização do local;
- Durante operações de protensão de cabos de aço, é
proibida a permanência de trabalhadores atrás dos
dispositivos de protensão, devendo a área ser isolada;
ESTRUTURAS DE CONCRETO
53
Prof. Glauco
- As conexões dos dutos transportadores de concreto devem
possuir dispositivos de segurança para impedir a
separação das partes, quando o sistema estiver sob pressão e
o local isolado para este fim;
- Os vibradores de imersão devem ter dupla isolação e os
cabos de ligação ser protegidos contra impactos e cortes pela
ferragem, devendo ser sempre inspecionados;
- As caçambas transportadoras de concreto devem ter
dispositivos de segurança que impeçam o seu
descarregamento acidental.
ESTRUTURAS DE CONCRETO
54
Prof. Glauco
18.10 - ESTRUTURAS METÁLICAS
55
Prof. Glauco
- As peças devem estar previamente fixadas antes de serem
soldadas, rebitadas ou parafusadas. Os componentes da
estrutura metálica não devem possuir rebarbas.
- Na edificação de estrutura metálica, deve ficar à disposição
do trabalhador, em seu posto de trabalho, recipiente
adequado para depositar pinos, rebites, parafusos e
ferramentas.
- As peças estruturais pré-fabricadas devem ter pesos e
dimensões compatíveis com os equipamentos de
transportar e guindar.
ESTRUTURAS METÁLICAS
56
Prof. Glauco

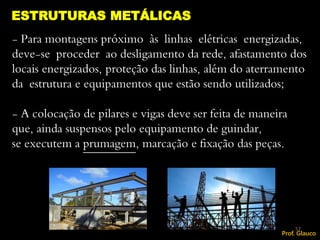

- Para montagens próximo às linhas elétricas energizadas,
deve-se proceder ao desligamento da rede, afastamento dos
locais energizados, proteção das linhas, além do aterramento
da estrutura e equipamentos que estão sendo utilizados;
- A colocação de pilares e vigas deve ser feita de maneira
que, ainda suspensos pelo equipamento de guindar,
se executem a prumagem, marcação e fixação das peças.
ESTRUTURAS METÁLICAS
57
Prof. Glauco
18.11 – OPERAÇÕES DE SOLDAGEM
E CORTE A QUENTE
58
Prof. Glauco
SOLDAGEM E CORTE A QUENTE
59

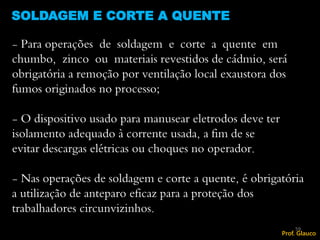

- Para operações de soldagem e corte a quente em
chumbo, zinco ou materiais revestidos de cádmio, será
obrigatória a remoção por ventilação local exaustora dos
fumos originados no processo;
- O dispositivo usado para manusear eletrodos deve ter
isolamento adequado à corrente usada, a fim de se
evitar descargas elétricas ou choques no operador.
- Nas operações de soldagem e corte a quente, é obrigatória
a utilização de anteparo eficaz para a proteção dos
trabalhadores circunvizinhos.
Prof. Glauco
SOLDAGEM E CORTE A QUENTE
60

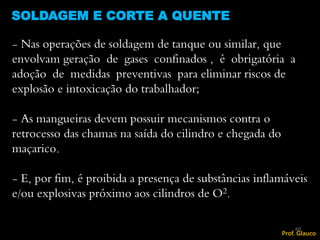

- Nas operações de soldagem de tanque ou similar, que
envolvam geração de gases confinados , é obrigatória a
adoção de medidas preventivas para eliminar riscos de
explosão e intoxicação do trabalhador;
- As mangueiras devem possuir mecanismos contra o
retrocesso das chamas na saída do cilindro e chegada do
maçarico.
- E, por fim, é proibida a presença de substâncias inflamáveis
e/ou explosivas próximo aos cilindros de O2.
Prof. Glauco

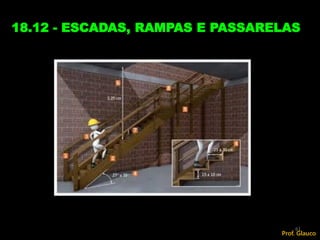

18.12 - ESCADAS, RAMPAS E PASSARELAS
61
Prof. Glauco

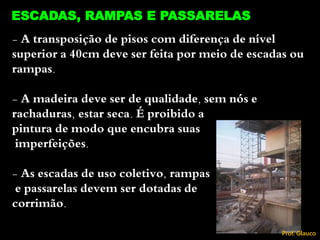

- A transposição de pisos com diferença de nível
superior a 40cm deve ser feita por meio de escadas ou
rampas.
- A madeira deve ser de qualidade, sem nós e
rachaduras, estar seca. É proibido a
pintura de modo que encubra suas
imperfeições.
- As escadas de uso coletivo, rampas
e passarelas devem ser dotadas de
corrimão.
62
ESCADAS, RAMPAS E PASSARELAS
Prof. Glauco

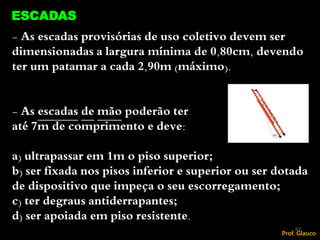

- As escadas provisórias de uso coletivo devem ser
dimensionadas a largura mínima de 0,80cm, devendo
ter um patamar a cada 2,90m (máximo).
- As escadas de mão poderão ter
até 7m de comprimento e deve:
a) ultrapassar em 1m o piso superior;
b) ser fixada nos pisos inferior e superior ou ser dotada
de dispositivo que impeça o seu escorregamento;
c) ter degraus antiderrapantes;
d) ser apoiada em piso resistente.
ESCADAS
63
Prof. Glauco

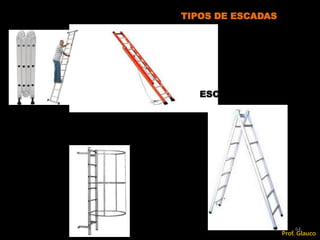

ESCADA EXTENSÍVEL
64
ESCADA DE ABRIR
TIPO MARINHEIRO
TIPOS DE ESCADAS
Prof. Glauco

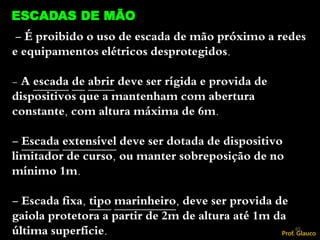

- É proibido o uso de escada de mão próximo a redes
e equipamentos elétricos desprotegidos.
- A escada de abrir deve ser rígida e provida de
dispositivos que a mantenham com abertura
constante, com altura máxima de 6m.
- Escada extensível deve ser dotada de dispositivo
limitador de curso, ou manter sobreposição de no
mínimo 1m.
- Escada fixa, tipo marinheiro, deve ser provida de
gaiola protetora a partir de 2m de altura até 1m da
última superfície.
ESCADAS DE MÃO
65
Prof. Glauco

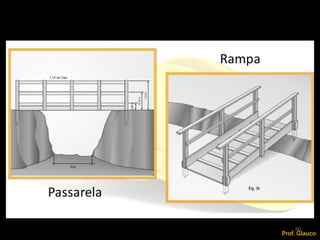

RAMPAS E PASSARELAS
66
Prof. Glauco

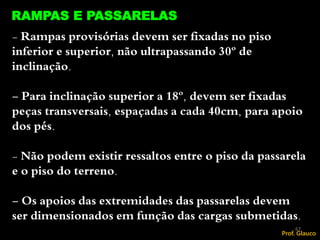

- Rampas provisórias devem ser fixadas no piso
inferior e superior, não ultrapassando 30º de
inclinação.
- Para inclinação superior a 18º, devem ser fixadas
peças transversais, espaçadas a cada 40cm, para apoio
dos pés.
- Não podem existir ressaltos entre o piso da passarela
e o piso do terreno.
- Os apoios das extremidades das passarelas devem
ser dimensionados em função das cargas submetidas.
RAMPAS E PASSARELAS
67
Prof. Glauco
18.13 – PROTEÇÃO CONTRA QUEDAS
68
Prof. Glauco

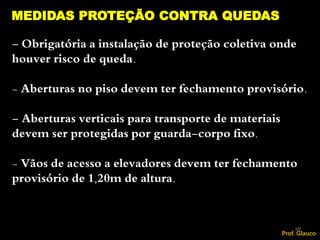

- Obrigatória a instalação de proteção coletiva onde
houver risco de queda.
- Aberturas no piso devem ter fechamento provisório.
- Aberturas verticais para transporte de materiais
devem ser protegidas por guarda-corpo fixo.
- Vãos de acesso a elevadores devem ter fechamento
provisório de 1,20m de altura.
MEDIDAS PROTEÇÃO CONTRA QUEDAS
69
Prof. Glauco

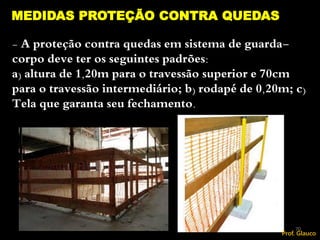

- A proteção contra quedas em sistema de guarda-
corpo deve ter os seguintes padrões:
a) altura de 1,20m para o travessão superior e 70cm
para o travessão intermediário; b) rodapé de 0,20m; c)
Tela que garanta seu fechamento.
MEDIDAS PROTEÇÃO CONTRA QUEDAS
70
Prof. Glauco

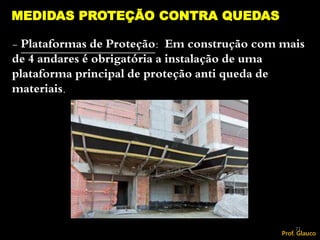

- Plataformas de Proteção: Em construção com mais
de 4 andares é obrigatória a instalação de uma
plataforma principal de proteção anti queda de
materiais.
MEDIDAS PROTEÇÃO CONTRA QUEDAS
71
Prof. Glauco
- Redes de Segurança: Acima disto, a cada 3 andares
devem ser instalados plataformas secundárias ou redes
de segurança conforme os padrões da NR-18.
MEDIDAS PROTEÇÃO CONTRA QUEDAS
72
Prof. Glauco

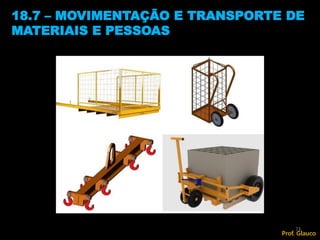

18.7 – MOVIMENTAÇÃO E TRANSPORTE DE
MATERIAIS E PESSOAS
73
Prof. Glauco

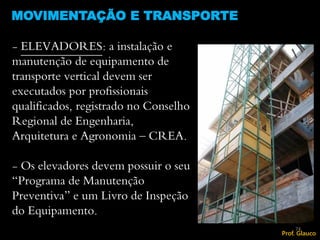

- ELEVADORES: a instalação e
manutenção de equipamento de
transporte vertical devem ser
executados por profissionais
qualificados, registrado no Conselho
Regional de Engenharia,
Arquitetura e Agronomia – CREA.
- Os elevadores devem possuir o seu
“Programa de Manutenção
Preventiva” e um Livro de Inspeção
do Equipamento.
MOVIMENTAÇÃO E TRANSPORTE
74
Prof. Glauco

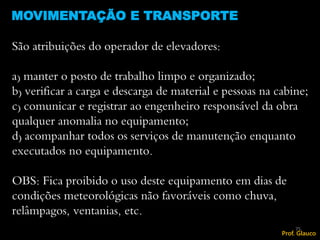

São atribuições do operador de elevadores:
a) manter o posto de trabalho limpo e organizado;
b) verificar a carga e descarga de material e pessoas na cabine;
c) comunicar e registrar ao engenheiro responsável da obra
qualquer anomalia no equipamento;
d) acompanhar todos os serviços de manutenção enquanto
executados no equipamento.
OBS: Fica proibido o uso deste equipamento em dias de
condições meteorológicas não favoráveis como chuva,
relâmpagos, ventanias, etc.
MOVIMENTAÇÃO E TRANSPORTE
75
Prof. Glauco

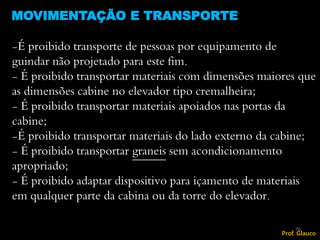

-É proibido transporte de pessoas por equipamento de
guindar não projetado para este fim.
- É proibido transportar materiais com dimensões maiores que
as dimensões cabine no elevador tipo cremalheira;
- É proibido transportar materiais apoiados nas portas da
cabine;
-É proibido transportar materiais do lado externo da cabine;
- É proibido transportar graneis sem acondicionamento
apropriado;
- É proibido adaptar dispositivo para içamento de materiais
em qualquer parte da cabina ou da torre do elevador.
MOVIMENTAÇÃO E TRANSPORTE
76
Prof. Glauco
MOVIMENTAÇÃO E TRANSPORTE
77

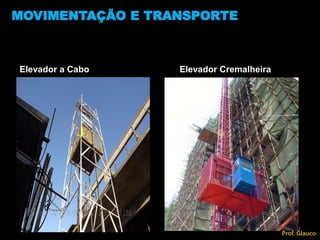

Elevador a Cabo Elevador Cremalheira
Prof. Glauco

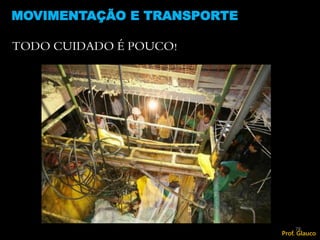

TODO CUIDADO É POUCO!
MOVIMENTAÇÃO E TRANSPORTE
78
Prof. Glauco

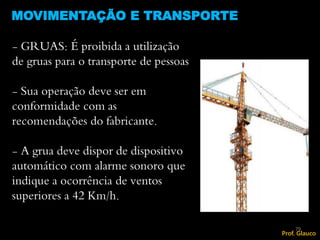

- GRUAS: É proibida a utilização
de gruas para o transporte de pessoas
- Sua operação deve ser em
conformidade com as
recomendações do fabricante.
- A grua deve dispor de dispositivo
automático com alarme sonoro que
indique a ocorrência de ventos
superiores a 42 Km/h.
MOVIMENTAÇÃO E TRANSPORTE
79
Prof. Glauco
- A implantação, instalação, manutenção e retirada
de gruas deve ser supervisionada por engenheiro
legalmente habilitado com vínculo à respectiva
empresa e, para tais serviços, deve ser emitida ART
- Anotação de Responsabilidade Técnica.
MOVIMENTAÇÃO E TRANSPORTE
80
Prof. Glauco

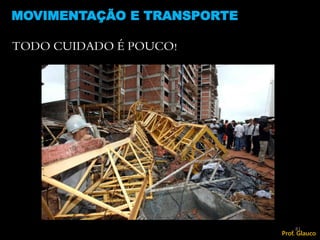

TODO CUIDADO É POUCO!
MOVIMENTAÇÃO E TRANSPORTE
81
Prof. Glauco
18.15 – ANDAIMES E PLATAFORMAS
82
Prof. Glauco

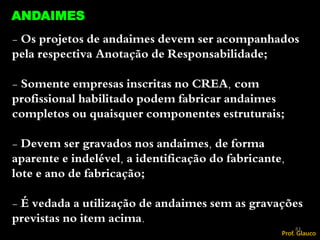

- Os projetos de andaimes devem ser acompanhados
pela respectiva Anotação de Responsabilidade;
- Somente empresas inscritas no CREA, com
profissional habilitado podem fabricar andaimes
completos ou quaisquer componentes estruturais;
- Devem ser gravados nos andaimes, de forma
aparente e indelével, a identificação do fabricante,
lote e ano de fabricação;
- É vedada a utilização de andaimes sem as gravações
previstas no item acima.
83
ANDAIMES
Prof. Glauco
84
ANDAIMES
Prof. Glauco

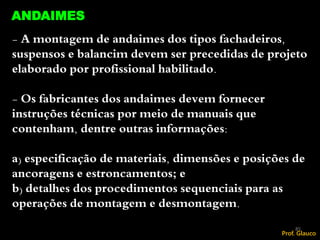

- A montagem de andaimes dos tipos fachadeiros,
suspensos e balancim devem ser precedidas de projeto
elaborado por profissional habilitado.
- Os fabricantes dos andaimes devem fornecer
instruções técnicas por meio de manuais que
contenham, dentre outras informações:
a) especificação de materiais, dimensões e posições de
ancoragens e estroncamentos; e
b) detalhes dos procedimentos sequenciais para as
operações de montagem e desmontagem.
85
ANDAIMES
Prof. Glauco
86

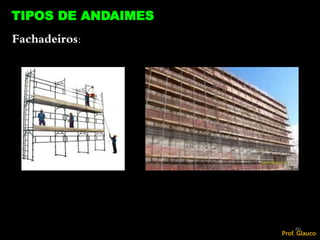

TIPOS DE ANDAIMES
Fachadeiros:
Prof. Glauco
87

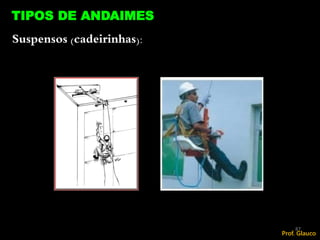

TIPOS DE ANDAIMES
Suspensos (cadeirinhas):
Prof. Glauco
88
TIPOS DE ANDAIMES
Em balanço (balancim):
Prof. Glauco
89
ANDAIMES
Nas atividades de montagem e desmontagem de
andaimes:
a) os trabalhadores devem receber treinamento
específico para o tipo de andaime em operação;
b) é obrigatório o uso de cinto de segurança tipo
paraquedista e com dupla ancoragem;
c) as ferramentas utilizadas devem ter amarração que
impeça sua queda acidental;
Prof. Glauco
90
ANDAIMES
- O piso dos andaimes deve ter forração completa, ser
antiderrapante, nivelado e resistente.
- No PCMAT devem ser inseridas as precauções que
devem ser tomadas na montagem, desmontagem e
movimentação de andaimes próximos às redes
elétricas.
- É proibida a utilização de aparas de madeira na
confecção de andaimes (tipo compensados).
Prof. Glauco
91
ANDAIMES
- Os andaimes devem dispor de sistema guarda-
corpo e rodapé em todo o perímetro, exceto do lado
da face de trabalho;
- É proibido, sobre o piso de trabalho de andaimes, a
utilização de escadas e outros meios para se atingirem
lugares mais altos;
- O acesso aos andaimes tubulares deve ser feito de
maneira segura por escada metálica, incorporada ou
acoplada ou escada do tipo marinheiro, montada
externamente à estrutura do andaime.
Prof. Glauco

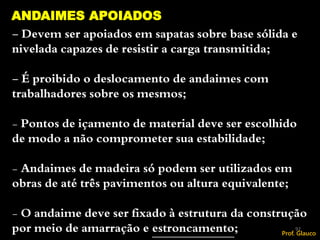

- Devem ser apoiados em sapatas sobre base sólida e
nivelada capazes de resistir a carga transmitida;
- É proibido o deslocamento de andaimes com
trabalhadores sobre os mesmos;
- Pontos de içamento de material deve ser escolhido
de modo a não comprometer sua estabilidade;
- Andaimes de madeira só podem ser utilizados em
obras de até três pavimentos ou altura equivalente;
- O andaime deve ser fixado à estrutura da construção
por meio de amarração e estroncamento;
ANDAIMES APOIADOS
92
Prof. Glauco

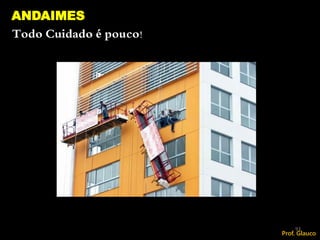

Todo Cuidado é pouco!
ANDAIMES
93
Prof. Glauco

Mais conteúdo relacionado

Mais procurados

Nr18
Nr18Nr18
43389612 nr18 ilustrada
43389612 nr18 ilustrada43389612 nr18 ilustrada
43389612 nr18 ilustrada
Fabio Araújo

Nr 18 --texto_técnico_básico_para_consulta_pública
Nr 18 --texto_técnico_básico_para_consulta_públicaNr 18 --texto_técnico_básico_para_consulta_pública
Nr 18 --texto_técnico_básico_para_consulta_pública
Francisco Cesario

Norma Regulamentadora (NR18) - Revisão
Norma Regulamentadora (NR18) - RevisãoNorma Regulamentadora (NR18) - Revisão
Norma Regulamentadora (NR18) - Revisão
CIESP

67826937 apostila-construcao-civil
67826937 apostila-construcao-civil67826937 apostila-construcao-civil
67826937 apostila-construcao-civil
Michellesst

Lista de verificação super completa (check list)
Lista de verificação super completa (check list)Lista de verificação super completa (check list)
Lista de verificação super completa (check list)
Robson Peixoto

Nr37 apostila de segurança e saúde no trabalho em plataforma
Nr37 apostila de segurança e saúde no trabalho em plataformaNr37 apostila de segurança e saúde no trabalho em plataforma
Nr37 apostila de segurança e saúde no trabalho em plataforma
RogrioTorresTorres

Procedimento operacional padrão
Procedimento operacional padrãoProcedimento operacional padrão
Procedimento operacional padrão
Régis Pinheiro Martins Bezerra

Projeto Final De Simone Tavares Da Silva.
Projeto Final De Simone Tavares Da Silva.Projeto Final De Simone Tavares Da Silva.
Projeto Final De Simone Tavares Da Silva.
Simone

Slide 09
Slide 09Slide 09
Slide 09
Gabriel Santos

Procedimento operacional manutenção mecânica_rev.00
Procedimento operacional manutenção mecânica_rev.00Procedimento operacional manutenção mecânica_rev.00
Procedimento operacional manutenção mecânica_rev.00
Erick Luiz Coutinho dos Santos

Certificado para treinamento de operador de betoneira segurança do trabalho...
Certificado para treinamento de operador de betoneira   segurança do trabalho...Certificado para treinamento de operador de betoneira   segurança do trabalho...
Certificado para treinamento de operador de betoneira segurança do trabalho...
MAURICIO WILLIAM

modelo de caderno de encargos
modelo de caderno de encargosmodelo de caderno de encargos
modelo de caderno de encargos
juliaeosias

Ppra pcmat
Ppra pcmatPpra pcmat
Ppra pcmat
Cristiano Ortega

Caderno de obras deop parte c
Caderno de obras deop parte cCaderno de obras deop parte c
Caderno de obras deop parte c
Gilvam Silva DA Rocha

Tanque se silos
Tanque se silosTanque se silos
Tanque se silos
Suelen Miranda

Artigo nr 18
Artigo nr 18Artigo nr 18
Fundacentro contrução civil
Fundacentro   contrução civilFundacentro   contrução civil
Fundacentro contrução civil
EvandroPFonseca

Gestao deriscos0206
Gestao deriscos0206Gestao deriscos0206
Gestao deriscos0206
NRFACIL www.nrfacil.com.br

Segurança na Construção Civil.
Segurança na Construção Civil.Segurança na Construção Civil.
Segurança na Construção Civil.
Edson Santos


Mais procurados (20)

Nr18
Nr18Nr18
Nr18

43389612 nr18 ilustrada
43389612 nr18 ilustrada43389612 nr18 ilustrada
43389612 nr18 ilustrada

Nr 18 --texto_técnico_básico_para_consulta_pública
Nr 18 --texto_técnico_básico_para_consulta_públicaNr 18 --texto_técnico_básico_para_consulta_pública
Nr 18 --texto_técnico_básico_para_consulta_pública

Norma Regulamentadora (NR18) - Revisão
Norma Regulamentadora (NR18) - RevisãoNorma Regulamentadora (NR18) - Revisão
Norma Regulamentadora (NR18) - Revisão

67826937 apostila-construcao-civil
67826937 apostila-construcao-civil67826937 apostila-construcao-civil
67826937 apostila-construcao-civil

Lista de verificação super completa (check list)
Lista de verificação super completa (check list)Lista de verificação super completa (check list)
Lista de verificação super completa (check list)

Nr37 apostila de segurança e saúde no trabalho em plataforma
Nr37 apostila de segurança e saúde no trabalho em plataformaNr37 apostila de segurança e saúde no trabalho em plataforma
Nr37 apostila de segurança e saúde no trabalho em plataforma

Procedimento operacional padrão
Procedimento operacional padrãoProcedimento operacional padrão
Procedimento operacional padrão

Projeto Final De Simone Tavares Da Silva.
Projeto Final De Simone Tavares Da Silva.Projeto Final De Simone Tavares Da Silva.
Projeto Final De Simone Tavares Da Silva.

Slide 09
Slide 09Slide 09
Slide 09

Procedimento operacional manutenção mecânica_rev.00
Procedimento operacional manutenção mecânica_rev.00Procedimento operacional manutenção mecânica_rev.00
Procedimento operacional manutenção mecânica_rev.00

Certificado para treinamento de operador de betoneira segurança do trabalho...
Certificado para treinamento de operador de betoneira   segurança do trabalho...Certificado para treinamento de operador de betoneira   segurança do trabalho...
Certificado para treinamento de operador de betoneira segurança do trabalho...

modelo de caderno de encargos
modelo de caderno de encargosmodelo de caderno de encargos
modelo de caderno de encargos

Ppra pcmat
Ppra pcmatPpra pcmat
Ppra pcmat

Caderno de obras deop parte c
Caderno de obras deop parte cCaderno de obras deop parte c
Caderno de obras deop parte c

Tanque se silos
Tanque se silosTanque se silos
Tanque se silos

Artigo nr 18
Artigo nr 18Artigo nr 18
Artigo nr 18

Fundacentro contrução civil
Fundacentro   contrução civilFundacentro   contrução civil
Fundacentro contrução civil

Gestao deriscos0206
Gestao deriscos0206Gestao deriscos0206
Gestao deriscos0206

Segurança na Construção Civil.
Segurança na Construção Civil.Segurança na Construção Civil.
Segurança na Construção Civil.


Destaque

plataformas de proteção
plataformas de proteçãoplataformas de proteção
plataformas de proteção
Isabel Araujo

áRea de vivência 1
áRea de vivência 1áRea de vivência 1
áRea de vivência 1
Luiz Fernando Galdino Santos

Treinamento para canteiro de obras
Treinamento para canteiro de obrasTreinamento para canteiro de obras
Treinamento para canteiro de obras
neemiasgomes

Escavações
EscavaçõesEscavações
Aula unidade 3
Aula unidade 3Aula unidade 3
Aula unidade 3
UNAERP

Canteiro de obras
Canteiro de obrasCanteiro de obras
Canteiro de obras
Alan Santos

Suplemento construcao civil
Suplemento construcao civilSuplemento construcao civil
Suplemento construcao civil
Paulo H Bueno

Apresentação1
Apresentação1Apresentação1
Apresentação1
Denise Marinho

Engenharia de estruturas projeto estrutural de navios e plataformas offshore
Engenharia de estruturas    projeto estrutural de navios e plataformas offshoreEngenharia de estruturas    projeto estrutural de navios e plataformas offshore
Engenharia de estruturas projeto estrutural de navios e plataformas offshore
JOAO CARDOZO

Guarda corpos ensaios
Guarda corpos ensaiosGuarda corpos ensaios
Guarda corpos ensaios
julio-civil

Rtp 01 medidas de proteção (trabalho em altura)
Rtp 01   medidas de proteção (trabalho em altura)Rtp 01   medidas de proteção (trabalho em altura)
Rtp 01 medidas de proteção (trabalho em altura)
Bruno Monteiro

Sinaliza godoy
Sinaliza godoySinaliza godoy
Sinaliza godoy
Fernanda Checchinato

Proteção de periferia de laje
Proteção de periferia de lajeProteção de periferia de laje
Proteção de periferia de laje
Valdivino Alves

Nbr 14718 guarda-corpos_edificacoes
Nbr 14718 guarda-corpos_edificacoesNbr 14718 guarda-corpos_edificacoes
Nbr 14718 guarda-corpos_edificacoes
Everton Retore Teixeira

Escadas
EscadasEscadas
Aula 1 elaboração de trabalhos científicos
Aula 1   elaboração de trabalhos científicosAula 1   elaboração de trabalhos científicos
Aula 1 elaboração de trabalhos científicos
Rodrigo Abreu

Trabalho formal
Trabalho formalTrabalho formal
Canteiro de obras
Canteiro de obrasCanteiro de obras
Canteiro de obras
anealves

ORGANIZE O CANTEIRO DE OBRAS COM O SIENGE E EVITE IMPROVISOS
ORGANIZE O CANTEIRO DE OBRAS COM O SIENGE  E EVITE IMPROVISOSORGANIZE O CANTEIRO DE OBRAS COM O SIENGE  E EVITE IMPROVISOS
ORGANIZE O CANTEIRO DE OBRAS COM O SIENGE E EVITE IMPROVISOS
Sienge


Destaque (20)

plataformas de proteção
plataformas de proteçãoplataformas de proteção
plataformas de proteção

áRea de vivência 1
áRea de vivência 1áRea de vivência 1
áRea de vivência 1

Treinamento para canteiro de obras
Treinamento para canteiro de obrasTreinamento para canteiro de obras
Treinamento para canteiro de obras

Escavações
EscavaçõesEscavações
Escavações

Aula unidade 3
Aula unidade 3Aula unidade 3
Aula unidade 3

Canteiro de obras
Canteiro de obrasCanteiro de obras
Canteiro de obras

Suplemento construcao civil
Suplemento construcao civilSuplemento construcao civil
Suplemento construcao civil

Apresentação1
Apresentação1Apresentação1
Apresentação1

Engenharia de estruturas projeto estrutural de navios e plataformas offshore
Engenharia de estruturas    projeto estrutural de navios e plataformas offshoreEngenharia de estruturas    projeto estrutural de navios e plataformas offshore
Engenharia de estruturas projeto estrutural de navios e plataformas offshore

Guarda corpos ensaios
Guarda corpos ensaiosGuarda corpos ensaios
Guarda corpos ensaios

Rtp 01 medidas de proteção (trabalho em altura)
Rtp 01   medidas de proteção (trabalho em altura)Rtp 01   medidas de proteção (trabalho em altura)
Rtp 01 medidas de proteção (trabalho em altura)

Sinaliza godoy
Sinaliza godoySinaliza godoy
Sinaliza godoy

13 guarda-corpo nr-08 r1
13 guarda-corpo nr-08 r113 guarda-corpo nr-08 r1
13 guarda-corpo nr-08 r1

Proteção de periferia de laje
Proteção de periferia de lajeProteção de periferia de laje
Proteção de periferia de laje

Nbr 14718 guarda-corpos_edificacoes
Nbr 14718 guarda-corpos_edificacoesNbr 14718 guarda-corpos_edificacoes
Nbr 14718 guarda-corpos_edificacoes

Escadas
EscadasEscadas
Escadas

Aula 1 elaboração de trabalhos científicos
Aula 1   elaboração de trabalhos científicosAula 1   elaboração de trabalhos científicos
Aula 1 elaboração de trabalhos científicos

Trabalho formal
Trabalho formalTrabalho formal
Trabalho formal

Canteiro de obras
Canteiro de obrasCanteiro de obras
Canteiro de obras

ORGANIZE O CANTEIRO DE OBRAS COM O SIENGE E EVITE IMPROVISOS
ORGANIZE O CANTEIRO DE OBRAS COM O SIENGE  E EVITE IMPROVISOSORGANIZE O CANTEIRO DE OBRAS COM O SIENGE  E EVITE IMPROVISOS
ORGANIZE O CANTEIRO DE OBRAS COM O SIENGE E EVITE IMPROVISOS


Semelhante a Aulas --resumos

(09.03.2009) canteiro de_obras
(09.03.2009) canteiro de_obras(09.03.2009) canteiro de_obras
(09.03.2009) canteiro de_obras
Marcela Cardoso Gomes

nr 18 canteiro de obras.ppt
nr 18 canteiro de obras.pptnr 18 canteiro de obras.ppt
nr 18 canteiro de obras.ppt
andrecavalcanti14

Aula_Canteiro_de_obras_Sao Paulo (1).ppt
Aula_Canteiro_de_obras_Sao Paulo (1).pptAula_Canteiro_de_obras_Sao Paulo (1).ppt
Aula_Canteiro_de_obras_Sao Paulo (1).ppt
HELTONROSSY1

Aula_Canteiro_de_obras_Sao Paulo.ppt
Aula_Canteiro_de_obras_Sao Paulo.pptAula_Canteiro_de_obras_Sao Paulo.ppt
Aula_Canteiro_de_obras_Sao Paulo.ppt
LeandroGomes875705

Aula_Canteiro_de_obras_Sao Paulo.ppt
Aula_Canteiro_de_obras_Sao Paulo.pptAula_Canteiro_de_obras_Sao Paulo.ppt
Aula_Canteiro_de_obras_Sao Paulo.ppt
DineiCampos1

Aula_Canteiro_de_obras_Sao Paulo.ppt
Aula_Canteiro_de_obras_Sao Paulo.pptAula_Canteiro_de_obras_Sao Paulo.ppt
Aula_Canteiro_de_obras_Sao Paulo.ppt
Silvanodesaberoquetu

CANTEIRO DE OBRA O QUE DEVE CONTER Posicionamento do sistema de coleta ..
CANTEIRO DE OBRA O QUE DEVE CONTER Posicionamento do sistema de coleta ..CANTEIRO DE OBRA O QUE DEVE CONTER Posicionamento do sistema de coleta ..
CANTEIRO DE OBRA O QUE DEVE CONTER Posicionamento do sistema de coleta ..
darlei14

Aula Canteiro de obras Aplica-se o disposto nessa Norma a toda atividade com ...
Aula Canteiro de obras Aplica-se o disposto nessa Norma a toda atividade com ...Aula Canteiro de obras Aplica-se o disposto nessa Norma a toda atividade com ...
Aula Canteiro de obras Aplica-se o disposto nessa Norma a toda atividade com ...
AlteLima

TREINAMENTO NORMA REGULAMENTADORA NR-18.
TREINAMENTO NORMA REGULAMENTADORA NR-18.TREINAMENTO NORMA REGULAMENTADORA NR-18.
TREINAMENTO NORMA REGULAMENTADORA NR-18.
rafaellanbastos

Aula 01 - Canteiro de Obras
Aula 01 - Canteiro de ObrasAula 01 - Canteiro de Obras
Aula 01 - Canteiro de Obras
Giovas11

Construtivas
ConstrutivasConstrutivas
Construtivas
Aleksandro Aleks

Aula 04 -_instala_co_es_canteiro__modo_de_compatibilidade_
Aula 04 -_instala_co_es_canteiro__modo_de_compatibilidade_Aula 04 -_instala_co_es_canteiro__modo_de_compatibilidade_
Aula 04 -_instala_co_es_canteiro__modo_de_compatibilidade_
Priscila Dionara Krambeck Braun

COMO ELABORAR UM PCMAT - Resumo sintético
COMO ELABORAR UM PCMAT - Resumo sintéticoCOMO ELABORAR UM PCMAT - Resumo sintético
COMO ELABORAR UM PCMAT - Resumo sintético
Patricia M. QuadrosBarros

Aula 10 NR 18
Aula 10   NR 18Aula 10   NR 18
Aula 10 NR 18
Daniela Kunz

Aula de numero 2-Canterio Obras - 2019.pdf
Aula de numero 2-Canterio Obras - 2019.pdfAula de numero 2-Canterio Obras - 2019.pdf
Aula de numero 2-Canterio Obras - 2019.pdf
AlissonWitmann

Canteiro de obra
Canteiro de obraCanteiro de obra
Canteiro de obra
TobiasThiagoMachado1

Tecnicas construtivas
Tecnicas construtivasTecnicas construtivas
Tecnicas construtivas
孝志 石田

Técnicas construtivas, Etapas de uma Obra
Técnicas construtivas, Etapas de uma ObraTécnicas construtivas, Etapas de uma Obra
Técnicas construtivas, Etapas de uma Obra
Pedro Mallet

Tecnicas construtivas
Tecnicas construtivasTecnicas construtivas
Tecnicas construtivas
Zelia Lucena

Tecnicas construtivas
Tecnicas construtivasTecnicas construtivas
Tecnicas construtivas
Safra Brasileira


Semelhante a Aulas --resumos (20)

(09.03.2009) canteiro de_obras
(09.03.2009) canteiro de_obras(09.03.2009) canteiro de_obras
(09.03.2009) canteiro de_obras

nr 18 canteiro de obras.ppt
nr 18 canteiro de obras.pptnr 18 canteiro de obras.ppt
nr 18 canteiro de obras.ppt

Aula_Canteiro_de_obras_Sao Paulo (1).ppt
Aula_Canteiro_de_obras_Sao Paulo (1).pptAula_Canteiro_de_obras_Sao Paulo (1).ppt
Aula_Canteiro_de_obras_Sao Paulo (1).ppt

Aula_Canteiro_de_obras_Sao Paulo.ppt
Aula_Canteiro_de_obras_Sao Paulo.pptAula_Canteiro_de_obras_Sao Paulo.ppt
Aula_Canteiro_de_obras_Sao Paulo.ppt

Aula_Canteiro_de_obras_Sao Paulo.ppt
Aula_Canteiro_de_obras_Sao Paulo.pptAula_Canteiro_de_obras_Sao Paulo.ppt
Aula_Canteiro_de_obras_Sao Paulo.ppt

Aula_Canteiro_de_obras_Sao Paulo.ppt
Aula_Canteiro_de_obras_Sao Paulo.pptAula_Canteiro_de_obras_Sao Paulo.ppt
Aula_Canteiro_de_obras_Sao Paulo.ppt

CANTEIRO DE OBRA O QUE DEVE CONTER Posicionamento do sistema de coleta ..
CANTEIRO DE OBRA O QUE DEVE CONTER Posicionamento do sistema de coleta ..CANTEIRO DE OBRA O QUE DEVE CONTER Posicionamento do sistema de coleta ..
CANTEIRO DE OBRA O QUE DEVE CONTER Posicionamento do sistema de coleta ..

Aula Canteiro de obras Aplica-se o disposto nessa Norma a toda atividade com ...
Aula Canteiro de obras Aplica-se o disposto nessa Norma a toda atividade com ...Aula Canteiro de obras Aplica-se o disposto nessa Norma a toda atividade com ...
Aula Canteiro de obras Aplica-se o disposto nessa Norma a toda atividade com ...

TREINAMENTO NORMA REGULAMENTADORA NR-18.
TREINAMENTO NORMA REGULAMENTADORA NR-18.TREINAMENTO NORMA REGULAMENTADORA NR-18.
TREINAMENTO NORMA REGULAMENTADORA NR-18.

Aula 01 - Canteiro de Obras
Aula 01 - Canteiro de ObrasAula 01 - Canteiro de Obras
Aula 01 - Canteiro de Obras

Construtivas
ConstrutivasConstrutivas
Construtivas

Aula 04 -_instala_co_es_canteiro__modo_de_compatibilidade_
Aula 04 -_instala_co_es_canteiro__modo_de_compatibilidade_Aula 04 -_instala_co_es_canteiro__modo_de_compatibilidade_
Aula 04 -_instala_co_es_canteiro__modo_de_compatibilidade_

COMO ELABORAR UM PCMAT - Resumo sintético
COMO ELABORAR UM PCMAT - Resumo sintéticoCOMO ELABORAR UM PCMAT - Resumo sintético
COMO ELABORAR UM PCMAT - Resumo sintético

Aula 10 NR 18
Aula 10   NR 18Aula 10   NR 18
Aula 10 NR 18

Aula de numero 2-Canterio Obras - 2019.pdf
Aula de numero 2-Canterio Obras - 2019.pdfAula de numero 2-Canterio Obras - 2019.pdf
Aula de numero 2-Canterio Obras - 2019.pdf

Canteiro de obra
Canteiro de obraCanteiro de obra
Canteiro de obra

Tecnicas construtivas
Tecnicas construtivasTecnicas construtivas
Tecnicas construtivas

Técnicas construtivas, Etapas de uma Obra
Técnicas construtivas, Etapas de uma ObraTécnicas construtivas, Etapas de uma Obra
Técnicas construtivas, Etapas de uma Obra

Tecnicas construtivas
Tecnicas construtivasTecnicas construtivas
Tecnicas construtivas

Tecnicas construtivas
Tecnicas construtivasTecnicas construtivas
Tecnicas construtivas


Último

AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
Consultoria Acadêmica

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
Consultoria Acadêmica

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
Consultoria Acadêmica

Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
carlos silva Rotersan

Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptxWorkshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
marcosmpereira

MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptxMAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
Vilson Stollmeier

Manual de Instalação para Placa Proteco Q60A
Manual de Instalação para Placa Proteco Q60AManual de Instalação para Placa Proteco Q60A
Manual de Instalação para Placa Proteco Q60A
Tronicline Automatismos


Último (7)

AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...

Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...

Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptxWorkshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx

MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptxMAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx

Manual de Instalação para Placa Proteco Q60A
Manual de Instalação para Placa Proteco Q60AManual de Instalação para Placa Proteco Q60A
Manual de Instalação para Placa Proteco Q60A


Aulas --resumos

  • 1. Canteiro de Obras: Conceitos Gerais Prof. Glauco
  • 2. - Caráter nômade: a indústria sai do local de trabalho, o produto final fica; - Não há uma produção para estoque, porque o produto da construção civil é baseado em serviço; - Mudanças são difíceis de serem implantadas pelo grande conservadorismo das técnicas já utilizadas em obras, se tornando mais complicado a evolução do setor. - Escassez de mão de obra qualificada; - Dependência de condições meteorológicas; - Grau de assertividade na precisão de medidas, prazos, resistências são inferiores a outros setores. Características do Setor de Construção Civil Prof. Glauco
  • 3. - A maioria dos canteiros de obras é do tipo restrito, ou seja, ocupa parte do terreno da construção, o que exige um planejamento e layout adequado, visando produtividade. - As empresas construtoras estavam acostumadas com uma economia simples: preço = custos de produção + lucro, sem se importar com redução de custos, pois a concorrência no setor era relativamente baixa, porém, este cenário mudou. - Setor ainda caracterizado pelo alto índice de desperdícios de materiais; falta de um controle capaz de garantir a qualidade; retrabalhos; e impacto socioambiental. - No quesito de segurança nos últimos 30 anos houve mais de 30 milhões de acidentes de trabalho e 100 mil mortes. Características do Setor de Construção Civil Prof. Glauco
  • 4. O que é um Canteiro de Obras? (NR-18) Área fixa reservada de trabalho temporário, onde se desenvolvem as operações de apoio e execução de uma obra. (NB-1367) Áreas destinadas à execução e apoio dos trabalhos da indústria da construção, dividindo-se em áreas operacionais e áreas de vivência. Em engenharia se utiliza a palavra obra para designar um projeto a ser executado ou em execução. Uma obra civil é um conjunto de atividades nas quais se cria ou altera a aparência, estrutura ou forma de uma edificação ou parte dela. O que é uma Obra? Prof. Glauco
  • 6. Entende-se por Layout do canteiro a disposição física de homens, materiais, equipamentos, áreas de trabalho e de estocagem. O objetivo do planejamento do layout é obter a melhor otimização possível, visando produtividade e segurança. Layout de Canteiros Prof. Glauco
  • 7. * Restritos: A obra ocupa grande parte do terreno. Isso é muito comum em áreas urbanas, em ampliações ou reformas, e geralmente lidam com pouca disposição de espaço. Ex: residências e edifícios. * Amplos: A obra ocupa pequena parte do terreno disponível. Isso é mais comum em obras de médio e grande porte, em áreas menos urbanizadas. Ex: usinas, indústrias, barragens. * Longos e Estreitos: A obra ocupa apenas uma das dimensões com acessos possíveis em poucos pontos do canteiro. Ex: canteiro de obras de ferrovias e rodovias, obras de saneamento, etc. Tipos de Canteiros de Obras Prof. Glauco
  • 8. O que priorizar para que um canteiro seja excelente? Economia de movimentos, diminuição do transporte de materiais, máquinas e operários; flexibilidade para alterações futuras conforme fases da obra; atendimento a satisfação dos trabalhadores e a segurança no trabalho. Para atender estes propósitos é preciso conhecer o projeto completo da obra; seu cronograma e sua dimensão, informações sobre volumes e quantidades produzidas, estocadas e transportadas. Noções de Canteiros Eficientes e Eficazes Prof. Glauco
  • 9. Além disso é preciso: - Ter as especificações técnicas da obra, saber o que será produzido e o que será adquirido; - Conhecer as Leis Trabalhistas e a NR-18 para viabilizar as áreas de operacionais e de vivência; - Ter dados sobre a produtividade dos operários para o dimensionamento da mão de obra necessária; - Conhecer o cronograma de execução dos serviços, a área do terreno e da obra a ser construída. Noções de Canteiros Eficientes e Eficazes Prof. Glauco
  • 10. Elementos do Canteiro de Obras e o PCMAT PCMAT Programa de Condições e Meio Ambiente de Trabalho na Indústria da Construção Prof. Glauco
  • 11. - Áreas operacionais: ligados diretamente à produção, como um pátio de armação ou uma central de formas; - Áreas de apoio à produção: almoxarifados ou qualquer ambiente destinado a armazenar materiais; - Área de transportes: para equipamentos de locomoção de materiais e mão de obra pelo canteiro; - Área de apoio técnico/administrativo: escritórios de gerenciamento de uma forma geral. - Área de vivência: destinadas a atender as necessidades básicas humanas como alimentação, higiene, descanso, lazer e convivência. Áreas Distintas no Canteiro Prof. Glauco
  • 12. - Instalações Sanitárias - Vestiário - Alojamento * - Refeitório - Cozinha ** - Lavanderia * - Área de lazer * - Ambulatório (>50) * Caso haja trabalhadores alojados ** Caso haja preparo de alimentos no local Nota: Pela NR-18, o PCMAT é documento regulamentador obrigatório para obras acima de 20 trabalhadores, e deve ser elaborado por um profissional da área de segurança do trabalho. (Atividade: Pesquisa das especificações técnicas de área de vivência pela norma NR-18). Requisitos para Área de Vivência Prof. Glauco
  • 13. a) Memorial sobre condições e meio ambiente de trabalho, levando-se em consideração riscos de acidentes e doenças do trabalho; b) Projeto de execução das proteções coletivas conforme as etapas da obra; c) Especificação técnica das proteções coletivas e individuais a serem utilizadas; d) Cronograma de implantação das medidas preventivas; e) Layout inicial do canteiro de obras, com áreas operacionais e de vivência; f) Programa educativo sobre prevenção de acidentes. Documentos que integram o PCMAT Prof. Glauco
  • 14. A organização do canteiro de obra é fundamental para otimizar o tempo, evitar perdas de materiais ou defeitos de execução e falta de qualidade dos serviços realizados. A NR-18 (Norma Regulamentadora) elaborada em conjunto por construtoras e o governo, estabelece diretrizes e exigências diversas. As principais etapas são: Considerações ao se inaugurar um Canteiro Prof. Glauco
  • 15. 1) Preparação para Execução Quanto mais planejado, melhor será o desempenho dos serviços. Por isso, é importante conhecer o cronograma das tarefas, e as estratégias para realizá-las. Se haverá necessidade de alugar ou adquirir ferramentas e equipamentos. Alocação de locais para estoques. Determinação de áreas de operação e vivência. Se os trabalhadores precisarão de equipamentos de proteção individual (EPI) obrigatórios por lei, além de várias outras providências. Considerações ao se inaugurar um Canteiro Prof. Glauco
  • 16. 2) A Água à disposição O uso da água é intensivo para preparar materiais no canteiro. Ela serve também para a higiene dos trabalhadores e deve estar disponível em abundância. Se a obra não contar com rede pública de abastecimento, que exigirá a instalação de um cavalete e hidrômetro, será preciso providenciar um poço, prevendo-se uma bomba ou somente um sarrilho para retirar a água. Lembrar ainda que o uso sanitário da água gera esgotos. Se não houver coleta de rede pública, será necessária uma fossa. Considerações ao se inaugurar um Canteiro Prof. Glauco
  • 17. 3) Logística interna É preciso pensar no fluxo de materiais pela obra, prevendo os trajetos feitos pelos carrinhos de mão e giricos (espécie de carrinho que carrega mais material); Quais os serviços que poderão causar conflitos quando executados simultaneamente; e se os estoques de materiais não serão afetados pelo tráfego de pessoas e materiais, evitando assim o remanejamento de materiais. Considerações ao se inaugurar um Canteiro Prof. Glauco
  • 18. 4) Instalações elétricas Esqueça as gambiarras e fios elétricos pendurados pela obra, nada seguros. Planeje desde a entrada de energia no terreno até a sua distribuição e iluminação das frentes de trabalho. Deve-se procurar saber se existem equipamentos que exigem instalações elétricas mais sofisticadas, sabendo quais as especificações corretas para serem instaladas. Considerações ao se inaugurar um Canteiro Prof. Glauco
  • 19. 5) Tapumes O tapume é aquela parede de proteção que envolve o todo o canteiro de obra, evitando que entrem pessoas não autorizadas, garantindo a segurança do fluxo de entrada e saída. O tapume oferece segurança, sobretudo se houver crianças perto da construção, além da prevenção contra roubos e depredações. Não se deve esquecer de considerar essa hipótese na discussão preliminar com seu construtor, incluindo os custos na planilha para não ser surpreendido com gastos extras. Considerações ao se inaugurar um Canteiro Prof. Glauco
  • 20. Acidente do trabalho é aquele que ocorre pelo exercício do trabalho, a serviço da empresa, provocando lesão corporal, perturbação funcional ou doença que cause a morte, perda ou redução da capacidade para o trabalho. (Art 19 da Lei 8.213, de 24/julho de 1991) Por sua vez segurança do trabalho envolve uma série de medidas técnicas, médicas e psicológicas, destinadas a prevenir acidentes profissionais e eliminar condições inseguras do ambiente de trabalho. Segurança básica no Canteiro de Obras Prof. Glauco
  • 21. Proteção contra incêndios: Deve haver um sistema de alarme capaz de dar sinais perceptíveis em todo o local de trabalho. É proibida a execução de serviços de soldagem em locais com materiais inflamáveis e explosivos; Sinalização de segurança: A sinalização deve indicar os locais de apoio, as saídas, e advertir perigos e risco de queda, além de outros alertas; Segurança básica no Canteiro de Obras Prof. Glauco
  • 22. Equipamentos de Proteção Individual (EPI): O empregador é obrigado a fornecer aos trabalhadores os EPI’s adequados ao risco e em perfeita condição de uso, segundo a norma NR-6 de Equipamento de Proteção Individual; Comissão Interna de Prevenção de Acidentes - CIPA: A empresa que possuir obras com mais de 70 trabalhadores requer CIPA. Segurança básica no Canteiro de Obras Prof. Glauco
  • 23. Todos operários devem receber treinamentos admissional e periódico, visando garantir a segurança no trabalho, a partir de: a) informações sobre as condições e meio ambiente de trabalho; b) informações sobre os riscos inerentes a sua função; c) uso adequado dos EPI (Equipamentos de Proteção Individual); d) informações sobre os EPC (Equipamentos de Proteção Coletiva), existentes no canteiro de obra. Treinamento no Canteiro de Obras Prof. Glauco
  • 24. ÁREAS DE VIVÊNCIA Segundo a NR-18 Prof. Glauco
  • 25. a) Instalações sanitárias b) Vestiário c) Alojamento* d) Refeitório e) Cozinha (se houver preparo de refeições) f) Lavanderia* g) Área de lazer* h) Ambulatório (>=50 operários) *** obrigatório se houver trabalhadores alojados. 18.4 Áreas de Vivência devem conter: Prof. Glauco
  • 26. a) Deve ter área de ventilação natural, no mínimo 15% da área do piso, e duas aberturas para permitir eficaz ventilação interna; b) garanta condições de conforto térmico; c) pé direito 2,40m d) conforto e higiene e) proteção contra riscos choque e aterramento. 18.4.1.3 Instalações móveis, inclusive contêineres Prof. Glauco
  • 27. f) Em caso de beliche, altura livre de 0,90m g) Em caso de contêineres adaptado de outros fins, laudo técnico de ausência de riscos químicos, biológicos e físicos (radiações) com a identificação da empresa responsável pela adaptação. 18.4.1.3 Instalações móveis, inclusive contêineres Prof. Glauco
  • 28. Entende-se como instalação sanitária o local destinado ao asseio corporal e/ou ao atendimento das necessidades fisiológicas. É proibida a utilização das instalações sanitárias para outros fins que não aqueles previstos no subitem. 18.4.2 Instalações Sanitárias Prof. Glauco
  • 29. a) perfeito estado de conservação e higiene; b) portas de acesso que impeçam o devassamento de modo a manter o resguardo conveniente; c) ter paredes de material resistente e lavável, podendo ser de madeira; d) ter pisos impermeáveis, laváveis e de acabamento antiderrapante; e) isolado de locais destinados às refeições; f) independente para homens e mulheres; As Instalações Sanitárias devem: Prof. Glauco
  • 30. g) ter ventilação e iluminação adequadas; h) ter instalações elétricas protegidas; i) ter pé-direito mínimo de 2,50m; j) estar situadas no máximo a 150m do posto de trabalho. OBS: Lavatório, sanitário e mictório, 1 para cada 20 trabalhadores e chuveiro, 1 para cada 10. As Instalações Sanitárias devem: Prof. Glauco
  • 31. a) Devem ser individual ou coletivo, tipo calha; b) possuir torneira de metal ou de plástico; c) ficar a uma altura de 90cm do chão; d) ser ligados à rede de esgoto, quando houver; e) ter revestimento interno de material liso, impermeável e lavável; f) ter espaçamento mínimo entre as torneiras de 60cm, quando coletivos; g) dispor de lixo para coleta de papéis usados. 18.4.2.5 Lavatórios Prof. Glauco
  • 32. a) ter área mínima local de 1m2; b) ter porta com trinco interno e borda inferior de 15cm de altura; c) ter divisórias com altura mínima de 1,80m; d) Papel higiênico e lixo com tampa. Os vasos sanitários devem ainda: a) ser do tipo bacia turca ou sifonado; b) ter caixa de descarga ou válvula automática; c) ser ligado à rede geral de esgotos ou à fossa séptica. 18.4.2.6 Vasos Sanitários Prof. Glauco
  • 33. a) Devem ser individual ou coletivo, tipo calha; b) ter revestimento interno de material liso, impermeável e lavável; c) ser providos de descarga; d) ficar a uma altura máxima de 50cm do piso; e) ser ligado diretamente à rede de esgoto ou à fossa séptica. OBS: No mictório tipo calha, cada segmento de 60cm corresponde a um mictório tipo cuba. 18.4.2.7 Mictórios Prof. Glauco
  • 34. a) ter paredes de alvenaria, madeira ou material equivalente; b) ter pisos de concreto, cimentado, madeira ou material equivalente; c) ter cobertura; d) ter área de ventilação correspondente a 10% da área do piso; e) ter iluminação natural e/ou artificial; f) ter armários individuais com cadeado; g) pé-direito mínimo de 2,50m; h) ter bancos de 30cm de largura. 18.4.2.9 Vestiário Prof. Glauco
  • 35. a/b) ter paredes e piso adequados; c) ter cobertura que proteja das intempéries; d) ter área de ventilação de 10% da área do piso; e) ter iluminação natural e/ou artificial; f) área mínima de 3m2 por módulo cama/armário, incluindo a área de circulação; g) pé-direito de 2,5m para cama e 3m para beliche (proteção e escada); h) não estar situados em subsolos ou porões das edificações; i) instalações elétricas adequadas e protegidas. 18.4.2.10 Alojamento Prof. Glauco
  • 36. a/b) ter paredes e piso adequados; c) ter cobertura que proteja das intempéries; d) ter capacidade para todos os trabalhadores; e) ter ventilação e iluminação natural ou artificial; f) ter lavatório instalado próximos; g) ter mesas lisas e laváveis; h) assentos suficientes para atender a todos; i) ter lixo, com tampa, para detritos; j) não estar situado em subsolos ou porões; k) não ter contato com as instalações sanitárias; l) ter pé-direito mínimo de 2,80m 18.4.2.11 Refeitório Prof. Glauco
  • 37. a) ter ventilação e boa exaustão; b) pé-direito mínimo de 2,80m; c/d/e) paredes, piso e cobertura adequados, laváveis e de material resistente ao fogo; f) ter iluminação natural e/ou artificial; g) ter pia para lavar os alimentos e utensílios; h) possuir instalações sanitárias isolado, porém, exclusivo dos encarregados de manipular gêneros alimentícios; 18.4.2.12 Cozinha Prof. Glauco
  • 38. i) dispor de lixo, com tampa, para o descarte; j) refrigeração para preservação dos alimentos; - quando utilizado GLP, os botijões devem ser instalados fora do ambiente de utilização, em área ventilada e coberta. - É obrigatório o uso de paramentação para os que trabalham na cozinha.; 18.4.2.12 Cozinha Prof. Glauco
  • 39. - As áreas de vivência devem possuir local próprio, coberto, ventilado e iluminado para que o trabalhador alojado possa lavar, secar e passar suas roupas de uso pessoal. - Este local deve ter tanques individuais ou coletivos em número adequado. - A empresa poderá terceirizar isto, desde que sem ônus para o trabalhador. 18.4.2.13 Lavanderia Prof. Glauco
  • 40. - Nas áreas de vivência devem ser previstos locais para recreação dos trabalhadores alojados,; - Pode-se utilizar o local de refeições para este fim, desde que o mesmo comporte também esta finalidade. 18.4.2.14 Área de Lazer Prof. Glauco
  • 42. - Antes de se iniciar, o fornecimento de energia, água, inflamáveis líquidos e gasosos, substâncias tóxicas e canalizações de esgoto devem ser desligadas/isoladas; - Construções vizinhas devem ser examinadas, visando sua preservação, estabilidade e integridade física de terceiros. - Eventuais escadarias devem ser mantidas desimpedidas e livres para a circulação de emergência. - Antes de se iniciar, devem ser removidos objetos pesados e volumosos, vidros, ripados e outros elementos frágeis. DEMOLIÇÕES 42 Prof. Glauco
  • 43. - A remoção dos entulhos, por gravidade, deve ser feita em calhas fechadas, com inclinação máxima de 45º, fixadas à edificação em todos os pavimentos; - Durante a execução de serviços de demolição, devem ser instaladas, no máximo, a 2 (dois) pavimentos abaixo do que será demolido, plataformas de retenção de entulhos, com dimensão mínima de 2,50m e inclinação de 45º, em todo o perímetro da obra; - Os restolhos em demolição não devem ser abandonados em locais ou posição que torne possível o seu desabamento; DEMOLIÇÕES 43 Prof. Glauco
  • 44. - Os materiais das edificações, durante a demolição e durante sua remoção, devem ser previamente umedecidos. - As paredes somente podem ser demolidas antes da estrutura, quando esta for metálica ou de concreto armado. DEMOLIÇÕES 44 Prof. Glauco
  • 45. 18.6 - ESCAVAÇÕES e FUNDAÇÕES 45 Prof. Glauco
  • 46. - O local deve ser previamente limpo, devendo ser retirados ou escorados árvores, rochas, materiais de qualquer natureza, quando houver risco de comprometer sua estabilidade durante a execução de serviços; - Muros, edificações vizinhas e todas as estruturas que possam ser afetadas pela escavação devem ser escorados; - Quando existir cabo subterrâneo de energia elétrica nas proximidades das escavações, as mesmas só poderão ser iniciadas quando esta rede for desligada; ESCAVAÇÕES e FUNDAÇÕES 46 Prof. Glauco
  • 47. - Os taludes das escavações devem ter sua estabilidade garantida, se necessário por meio de estruturas próprias para este fim. - Para elaboração do projeto e execução das escavações a céu aberto, serão observadas as condições exigidas na NBR 9061/85 - Segurança de Escavação a Céu Aberto da ABNT. - As escavações com mais de 1,25m de profundidade devem dispor de escadas ou rampas, a fim de permitir a saída rápida dos trabalhadores no caso de emergências; ESCAVAÇÕES e FUNDAÇÕES 47 Prof. Glauco
  • 48. - Os materiais retirados da escavação devem ser depositados a uma distância superior à metade da profundidade, medida a partir da borda do talude. - O monitoramento nas escavações deve ser efetivo, em caso de qualquer risco deve ser acionado o sistema de alarme sonoro e visual, portanto, as escavações devem ter sinalização de advertência; - É proibido o acesso de pessoas não-autorizadas às áreas de escavação e cravação de estacas. O operador de bate-estacas deve ser qualificado e ter sua equipe treinada. ESCAVAÇÕES e FUNDAÇÕES 48 Prof. Glauco
  • 49. - Na operação de desmonte de rocha a fogo, deve haver um blaster, responsável pelo armazenamento, preparação das cargas, carregamento das minas, ordem de fogo, detonação e retirada das minas que não explodiram; - A área de fogo deve ser protegida contra projeção de partículas, quando expuser a riscos. É obrigatória a existência de alarme sonoro; - Na execução de tubulões a céu aberto, a exigência de escoramento fica a critério do engenheiro especializado em fundações ou solo, considerados os requisitos de segurança. ESCAVAÇÕES e FUNDAÇÕES 49 Prof. Glauco
  • 50. - A escavação de tubulões e execução de taludes, devem ser precedida de sondagem ou de estudo geotécnico local, o qual será obrigatório para profundidade superior a 3,00m (sondador). ESCAVAÇÕES e FUNDAÇÕES 50 Talude Tubulões Escavação Prof. Glauco
  • 51. - A NR-18 prevê a normativa para utilização de serra circular em serviços de carpintaria e local de trabalho. (mesa padrão, aterramento, disco, coletor de serragem...) 18.7 - CARPINTARIA - A NR-18 prevê a normativa para operações e manuseio de vergalhões de aço e local de trabalho. (bancada padrão, cobertura e armazenamento, pontas...) 18.8 - ARMAÇÕES DE AÇO 51 Prof. Glauco
  • 52. 18.9 - ESTRUTURAS DE CONCRETO 52 Prof. Glauco
  • 53. - As fôrmas devem ser projetadas, escoradas e inspecionadas antes e durante seu enchimento; Pilares devem ser escorados ou estaiados por estaias; - Para a desforma devem ser viabilizados meios que impeçam a queda livre de seções de fôrmas e escoramentos, sendo obrigatórios a amarração das peças e o isolamento e sinalização do local; - Durante operações de protensão de cabos de aço, é proibida a permanência de trabalhadores atrás dos dispositivos de protensão, devendo a área ser isolada; ESTRUTURAS DE CONCRETO 53 Prof. Glauco
  • 54. - As conexões dos dutos transportadores de concreto devem possuir dispositivos de segurança para impedir a separação das partes, quando o sistema estiver sob pressão e o local isolado para este fim; - Os vibradores de imersão devem ter dupla isolação e os cabos de ligação ser protegidos contra impactos e cortes pela ferragem, devendo ser sempre inspecionados; - As caçambas transportadoras de concreto devem ter dispositivos de segurança que impeçam o seu descarregamento acidental. ESTRUTURAS DE CONCRETO 54 Prof. Glauco
  • 55. 18.10 - ESTRUTURAS METÁLICAS 55 Prof. Glauco
  • 56. - As peças devem estar previamente fixadas antes de serem soldadas, rebitadas ou parafusadas. Os componentes da estrutura metálica não devem possuir rebarbas. - Na edificação de estrutura metálica, deve ficar à disposição do trabalhador, em seu posto de trabalho, recipiente adequado para depositar pinos, rebites, parafusos e ferramentas. - As peças estruturais pré-fabricadas devem ter pesos e dimensões compatíveis com os equipamentos de transportar e guindar. ESTRUTURAS METÁLICAS 56 Prof. Glauco
  • 57. - Para montagens próximo às linhas elétricas energizadas, deve-se proceder ao desligamento da rede, afastamento dos locais energizados, proteção das linhas, além do aterramento da estrutura e equipamentos que estão sendo utilizados; - A colocação de pilares e vigas deve ser feita de maneira que, ainda suspensos pelo equipamento de guindar, se executem a prumagem, marcação e fixação das peças. ESTRUTURAS METÁLICAS 57 Prof. Glauco
  • 58. 18.11 – OPERAÇÕES DE SOLDAGEM E CORTE A QUENTE 58 Prof. Glauco
  • 59. SOLDAGEM E CORTE A QUENTE 59 - Para operações de soldagem e corte a quente em chumbo, zinco ou materiais revestidos de cádmio, será obrigatória a remoção por ventilação local exaustora dos fumos originados no processo; - O dispositivo usado para manusear eletrodos deve ter isolamento adequado à corrente usada, a fim de se evitar descargas elétricas ou choques no operador. - Nas operações de soldagem e corte a quente, é obrigatória a utilização de anteparo eficaz para a proteção dos trabalhadores circunvizinhos. Prof. Glauco
  • 60. SOLDAGEM E CORTE A QUENTE 60 - Nas operações de soldagem de tanque ou similar, que envolvam geração de gases confinados , é obrigatória a adoção de medidas preventivas para eliminar riscos de explosão e intoxicação do trabalhador; - As mangueiras devem possuir mecanismos contra o retrocesso das chamas na saída do cilindro e chegada do maçarico. - E, por fim, é proibida a presença de substâncias inflamáveis e/ou explosivas próximo aos cilindros de O2. Prof. Glauco
  • 61. 18.12 - ESCADAS, RAMPAS E PASSARELAS 61 Prof. Glauco
  • 62. - A transposição de pisos com diferença de nível superior a 40cm deve ser feita por meio de escadas ou rampas. - A madeira deve ser de qualidade, sem nós e rachaduras, estar seca. É proibido a pintura de modo que encubra suas imperfeições. - As escadas de uso coletivo, rampas e passarelas devem ser dotadas de corrimão. 62 ESCADAS, RAMPAS E PASSARELAS Prof. Glauco
  • 63. - As escadas provisórias de uso coletivo devem ser dimensionadas a largura mínima de 0,80cm, devendo ter um patamar a cada 2,90m (máximo). - As escadas de mão poderão ter até 7m de comprimento e deve: a) ultrapassar em 1m o piso superior; b) ser fixada nos pisos inferior e superior ou ser dotada de dispositivo que impeça o seu escorregamento; c) ter degraus antiderrapantes; d) ser apoiada em piso resistente. ESCADAS 63 Prof. Glauco
  • 64. ESCADA EXTENSÍVEL 64 ESCADA DE ABRIR TIPO MARINHEIRO TIPOS DE ESCADAS Prof. Glauco
  • 65. - É proibido o uso de escada de mão próximo a redes e equipamentos elétricos desprotegidos. - A escada de abrir deve ser rígida e provida de dispositivos que a mantenham com abertura constante, com altura máxima de 6m. - Escada extensível deve ser dotada de dispositivo limitador de curso, ou manter sobreposição de no mínimo 1m. - Escada fixa, tipo marinheiro, deve ser provida de gaiola protetora a partir de 2m de altura até 1m da última superfície. ESCADAS DE MÃO 65 Prof. Glauco
  • 67. - Rampas provisórias devem ser fixadas no piso inferior e superior, não ultrapassando 30º de inclinação. - Para inclinação superior a 18º, devem ser fixadas peças transversais, espaçadas a cada 40cm, para apoio dos pés. - Não podem existir ressaltos entre o piso da passarela e o piso do terreno. - Os apoios das extremidades das passarelas devem ser dimensionados em função das cargas submetidas. RAMPAS E PASSARELAS 67 Prof. Glauco
  • 68. 18.13 – PROTEÇÃO CONTRA QUEDAS 68 Prof. Glauco
  • 69. - Obrigatória a instalação de proteção coletiva onde houver risco de queda. - Aberturas no piso devem ter fechamento provisório. - Aberturas verticais para transporte de materiais devem ser protegidas por guarda-corpo fixo. - Vãos de acesso a elevadores devem ter fechamento provisório de 1,20m de altura. MEDIDAS PROTEÇÃO CONTRA QUEDAS 69 Prof. Glauco
  • 70. - A proteção contra quedas em sistema de guarda- corpo deve ter os seguintes padrões: a) altura de 1,20m para o travessão superior e 70cm para o travessão intermediário; b) rodapé de 0,20m; c) Tela que garanta seu fechamento. MEDIDAS PROTEÇÃO CONTRA QUEDAS 70 Prof. Glauco
  • 71. - Plataformas de Proteção: Em construção com mais de 4 andares é obrigatória a instalação de uma plataforma principal de proteção anti queda de materiais. MEDIDAS PROTEÇÃO CONTRA QUEDAS 71 Prof. Glauco
  • 72. - Redes de Segurança: Acima disto, a cada 3 andares devem ser instalados plataformas secundárias ou redes de segurança conforme os padrões da NR-18. MEDIDAS PROTEÇÃO CONTRA QUEDAS 72 Prof. Glauco
  • 73. 18.7 – MOVIMENTAÇÃO E TRANSPORTE DE MATERIAIS E PESSOAS 73 Prof. Glauco
  • 74. - ELEVADORES: a instalação e manutenção de equipamento de transporte vertical devem ser executados por profissionais qualificados, registrado no Conselho Regional de Engenharia, Arquitetura e Agronomia – CREA. - Os elevadores devem possuir o seu “Programa de Manutenção Preventiva” e um Livro de Inspeção do Equipamento. MOVIMENTAÇÃO E TRANSPORTE 74 Prof. Glauco
  • 75. São atribuições do operador de elevadores: a) manter o posto de trabalho limpo e organizado; b) verificar a carga e descarga de material e pessoas na cabine; c) comunicar e registrar ao engenheiro responsável da obra qualquer anomalia no equipamento; d) acompanhar todos os serviços de manutenção enquanto executados no equipamento. OBS: Fica proibido o uso deste equipamento em dias de condições meteorológicas não favoráveis como chuva, relâmpagos, ventanias, etc. MOVIMENTAÇÃO E TRANSPORTE 75 Prof. Glauco
  • 76. -É proibido transporte de pessoas por equipamento de guindar não projetado para este fim. - É proibido transportar materiais com dimensões maiores que as dimensões cabine no elevador tipo cremalheira; - É proibido transportar materiais apoiados nas portas da cabine; -É proibido transportar materiais do lado externo da cabine; - É proibido transportar graneis sem acondicionamento apropriado; - É proibido adaptar dispositivo para içamento de materiais em qualquer parte da cabina ou da torre do elevador. MOVIMENTAÇÃO E TRANSPORTE 76 Prof. Glauco
  • 77. MOVIMENTAÇÃO E TRANSPORTE 77 Elevador a Cabo Elevador Cremalheira Prof. Glauco
  • 78. TODO CUIDADO É POUCO! MOVIMENTAÇÃO E TRANSPORTE 78 Prof. Glauco
  • 79. - GRUAS: É proibida a utilização de gruas para o transporte de pessoas - Sua operação deve ser em conformidade com as recomendações do fabricante. - A grua deve dispor de dispositivo automático com alarme sonoro que indique a ocorrência de ventos superiores a 42 Km/h. MOVIMENTAÇÃO E TRANSPORTE 79 Prof. Glauco
  • 80. - A implantação, instalação, manutenção e retirada de gruas deve ser supervisionada por engenheiro legalmente habilitado com vínculo à respectiva empresa e, para tais serviços, deve ser emitida ART - Anotação de Responsabilidade Técnica. MOVIMENTAÇÃO E TRANSPORTE 80 Prof. Glauco
  • 81. TODO CUIDADO É POUCO! MOVIMENTAÇÃO E TRANSPORTE 81 Prof. Glauco
  • 82. 18.15 – ANDAIMES E PLATAFORMAS 82 Prof. Glauco
  • 83. - Os projetos de andaimes devem ser acompanhados pela respectiva Anotação de Responsabilidade; - Somente empresas inscritas no CREA, com profissional habilitado podem fabricar andaimes completos ou quaisquer componentes estruturais; - Devem ser gravados nos andaimes, de forma aparente e indelével, a identificação do fabricante, lote e ano de fabricação; - É vedada a utilização de andaimes sem as gravações previstas no item acima. 83 ANDAIMES Prof. Glauco
  • 85. - A montagem de andaimes dos tipos fachadeiros, suspensos e balancim devem ser precedidas de projeto elaborado por profissional habilitado. - Os fabricantes dos andaimes devem fornecer instruções técnicas por meio de manuais que contenham, dentre outras informações: a) especificação de materiais, dimensões e posições de ancoragens e estroncamentos; e b) detalhes dos procedimentos sequenciais para as operações de montagem e desmontagem. 85 ANDAIMES Prof. Glauco
  • 87. 87 TIPOS DE ANDAIMES Suspensos (cadeirinhas): Prof. Glauco
  • 88. 88 TIPOS DE ANDAIMES Em balanço (balancim): Prof. Glauco
  • 89. 89 ANDAIMES Nas atividades de montagem e desmontagem de andaimes: a) os trabalhadores devem receber treinamento específico para o tipo de andaime em operação; b) é obrigatório o uso de cinto de segurança tipo paraquedista e com dupla ancoragem; c) as ferramentas utilizadas devem ter amarração que impeça sua queda acidental; Prof. Glauco
  • 90. 90 ANDAIMES - O piso dos andaimes deve ter forração completa, ser antiderrapante, nivelado e resistente. - No PCMAT devem ser inseridas as precauções que devem ser tomadas na montagem, desmontagem e movimentação de andaimes próximos às redes elétricas. - É proibida a utilização de aparas de madeira na confecção de andaimes (tipo compensados). Prof. Glauco
  • 91. 91 ANDAIMES - Os andaimes devem dispor de sistema guarda- corpo e rodapé em todo o perímetro, exceto do lado da face de trabalho; - É proibido, sobre o piso de trabalho de andaimes, a utilização de escadas e outros meios para se atingirem lugares mais altos; - O acesso aos andaimes tubulares deve ser feito de maneira segura por escada metálica, incorporada ou acoplada ou escada do tipo marinheiro, montada externamente à estrutura do andaime. Prof. Glauco
  • 92. - Devem ser apoiados em sapatas sobre base sólida e nivelada capazes de resistir a carga transmitida; - É proibido o deslocamento de andaimes com trabalhadores sobre os mesmos; - Pontos de içamento de material deve ser escolhido de modo a não comprometer sua estabilidade; - Andaimes de madeira só podem ser utilizados em obras de até três pavimentos ou altura equivalente; - O andaime deve ser fixado à estrutura da construção por meio de amarração e estroncamento; ANDAIMES APOIADOS 92 Prof. Glauco
  • 93. Todo Cuidado é pouco! ANDAIMES 93 Prof. Glauco
