O documento descreve a Norma Regulamentadora 18, que estabelece diretrizes sobre condições e meio ambiente de trabalho na indústria da construção civil. A NR 18 trata de tópicos como comunicação prévia, Programa de Controle Médico de Saúde Ocupacional e Higiene Ocupacional, e requisitos para trabalhadores qualificados e profissionais legalmente habilitados em atividades de construção.

1. NR 18 - Condições e Meio Ambiente de Trabalho na Indústria da Construção

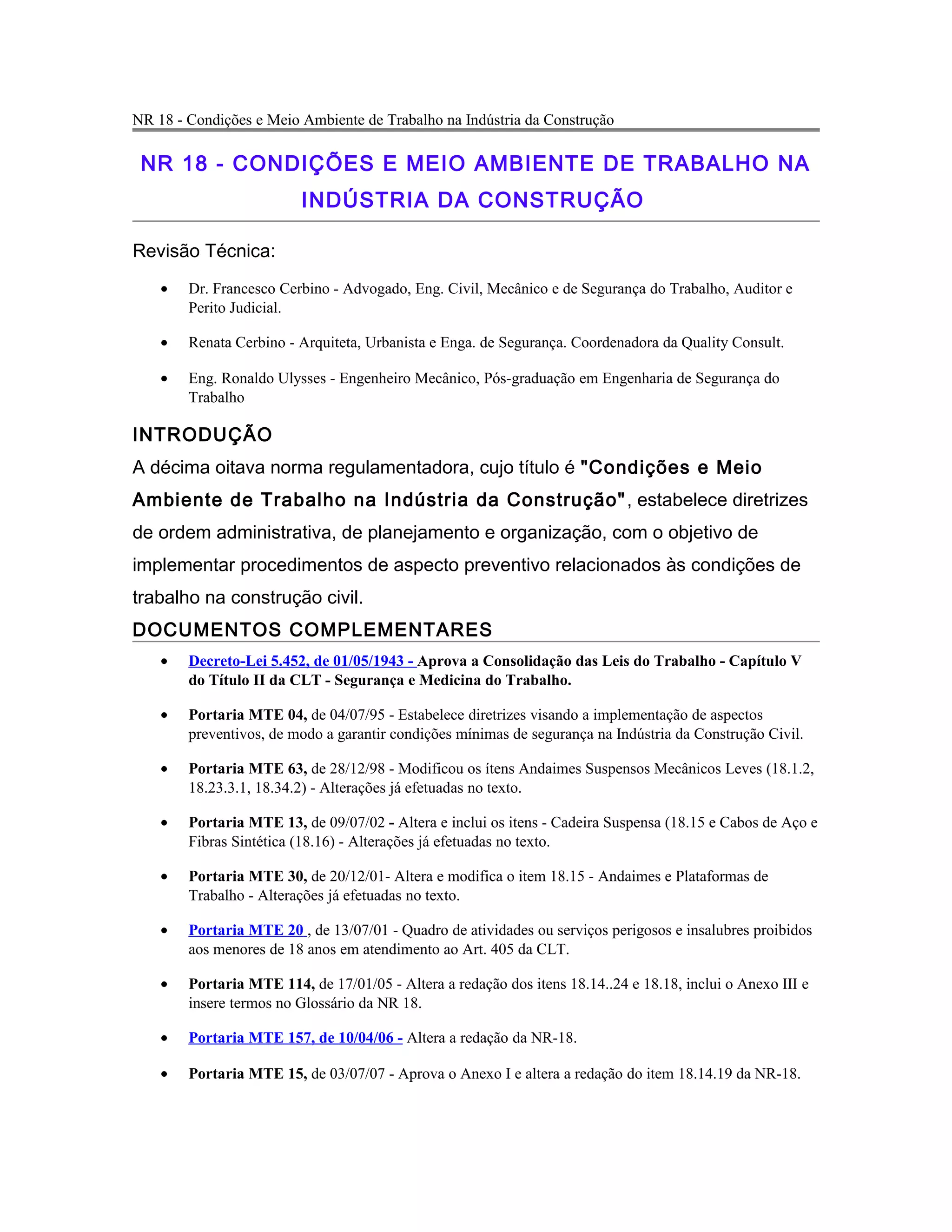

NR 18 - CONDIÇÕES E MEIO AMBIENTE DE TRABALHO NA
INDÚSTRIA DA CONSTRUÇÃO
Revisão Técnica:
• Dr. Francesco Cerbino - Advogado, Eng. Civil, Mecânico e de Segurança do Trabalho, Auditor e
Perito Judicial.
• Renata Cerbino - Arquiteta, Urbanista e Enga. de Segurança. Coordenadora da Quality Consult.
• Eng. Ronaldo Ulysses - Engenheiro Mecânico, Pós-graduação em Engenharia de Segurança do
Trabalho
INTRODUÇÃO
A décima oitava norma regulamentadora, cujo título é "Condições e Meio
Ambiente de Trabalho na Indústria da Construção", estabelece diretrizes
de ordem administrativa, de planejamento e organização, com o objetivo de
implementar procedimentos de aspecto preventivo relacionados às condições de
trabalho na construção civil.
DOCUMENTOS COMPLEMENTARES
• Decreto-Lei 5.452, de 01/05/1943 - Aprova a Consolidação das Leis do Trabalho - Capítulo V
do Título II da CLT - Segurança e Medicina do Trabalho.
• Portaria MTE 04, de 04/07/95 - Estabelece diretrizes visando a implementação de aspectos
preventivos, de modo a garantir condições mínimas de segurança na Indústria da Construção Civil.
• Portaria MTE 63, de 28/12/98 - Modificou os ítens Andaimes Suspensos Mecânicos Leves (18.1.2,
18.23.3.1, 18.34.2) - Alterações já efetuadas no texto.
• Portaria MTE 13, de 09/07/02 - Altera e inclui os itens - Cadeira Suspensa (18.15 e Cabos de Aço e
Fibras Sintética (18.16) - Alterações já efetuadas no texto.
• Portaria MTE 30, de 20/12/01- Altera e modifica o item 18.15 - Andaimes e Plataformas de
Trabalho - Alterações já efetuadas no texto.
• Portaria MTE 20 , de 13/07/01 - Quadro de atividades ou serviços perigosos e insalubres proibidos
aos menores de 18 anos em atendimento ao Art. 405 da CLT.
• Portaria MTE 114, de 17/01/05 - Altera a redação dos itens 18.14..24 e 18.18, inclui o Anexo III e
insere termos no Glossário da NR 18.
• Portaria MTE 157, de 10/04/06 - Altera a redação da NR-18.
• Portaria MTE 15, de 03/07/07 - Aprova o Anexo I e altera a redação do item 18.14.19 da NR-18.

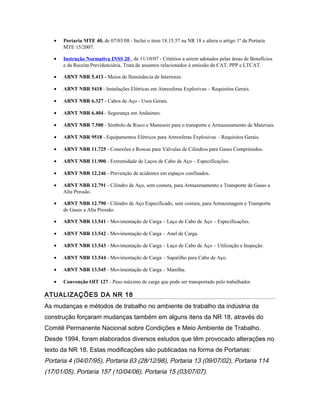

2. • Portaria MTE 40, de 07/03/08 - Inclui o item 18.15.57 na NR 18 e altera o artigo 1º da Portaria
MTE 15/2007.
• Instrução Normativa INSS 20 , de 11/10/07 - Critérios a serem adotados pelas áreas de Benefícios
e da Receita Previdenciária. Trata de assuntos relacionados à emissão da CAT, PPP e LTCAT.
• ABNT NBR 5.413 - Meios de Iluminância de Interiores.
• ABNT NBR 5418 - Instalações Elétricas em Atmosferas Explosivas – Requisitos Gerais.
• ABNT NBR 6.327 - Cabos de Aço - Usos Gerais.
• ABNT NBR 6.404 - Segurança em Andaimes.
• ABNT NBR 7.500 - Símbolo de Risco e Manuseio para o transporte e Armazenamento de Materiais.
• ABNT NBR 9518 - Equipamentos Elétricos para Atmosferas Explosivas – Requisitos Gerais.
• ABNT NBR 11.725 - Conexões e Roscas para Válvulas de Cilindros para Gases Comprimidos.
• ABNT NBR 11.900 - Extremidade de Laços de Cabo de Aço – Especificações.
• ABNT NBR 12.246 - Prevenção de acidentes em espaços confinados.
• ABNT NBR 12.791 - Cilindro de Aço, sem costura, para Armazenamento e Transporte de Gases a
Alta Pressão.
• ABNT NBR 12.790 - Cilindro de Aço Especificado, sem costura, para Armazenagem e Transporte
de Gases a Alta Pressão.
• ABNT NBR 13.541 - Movimentação de Carga – Laço de Cabo de Aço – Especificações.
• ABNT NBR 13.542 - Movimentação de Carga – Anel de Carga.
• ABNT NBR 13.543 - Movimentação de Carga – Laço de Cabo de Aço – Utilização e Inspeção.
• ABNT NBR 13.544 - Movimentação de Carga – Sapatilho para Cabo de Aço.
• ABNT NBR 13.545 - Movimentação de Carga – Manilha.
• Convenção OIT 127 - Peso máximo de carga que pode ser transportado pelo trabalhador.
ATUALIZAÇÕES DA NR 18
As mudanças e métodos de trabalho no ambiente de trabalho da indústria da
construção forçaram mudanças também em alguns itens da NR 18, através do
Comitê Permanente Nacional sobre Condições e Meio Ambiente de Trabalho.
Desde 1994, foram elaborados diversos estudos que têm provocado alterações no
texto da NR 18. Estas modificações são publicadas na forma de Portarias:
Portaria 4 (04/07/95), Portaria 63 (28/12/98), Portaria 13 (09/07/02), Portaria 114
(17/01/05), Portaria 157 (10/04/06), Portaria 15 (03/07/07).

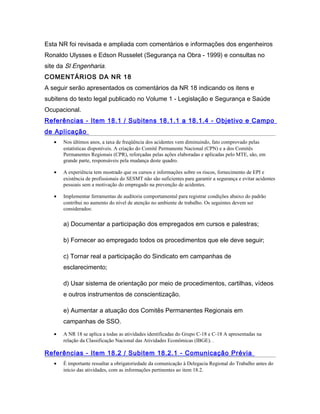

3. Esta NR foi revisada e ampliada com comentários e informações dos engenheiros
Ronaldo Ulysses e Edson Russelet (Segurança na Obra - 1999) e consultas no
site da Sl Engenharia.
COMENTÁRIOS DA NR 18
A seguir serão apresentados os comentários da NR 18 indicando os itens e
subitens do texto legal publicado no Volume 1 - Legislação e Segurança e Saúde
Ocupacional.
Referências - Item 18.1 / Subitens 18.1.1 a 18.1.4 - Objetivo e Campo
de Aplicação
• Nos últimos anos, a taxa de freqüência dos acidentes vem diminuindo, fato comprovado pelas
estatísticas disponíveis. A criação do Comitê Permanente Nacional (CPN) e a dos Comitês
Permanentes Regionais (CPR), reforçadas pelas ações elaboradas e aplicadas pelo MTE, são, em
grande parte, responsáveis pela mudança deste quadro.
• A experiência tem mostrado que os cursos e informações sobre os riscos, fornecimento de EPI e
existência de profissionais do SESMT não são suficientes para garantir a segurança e evitar acidentes
pessoais sem a motivação do empregado na prevenção de acidentes.
• Implementar ferramentas de auditoria comportamental para registrar condições abaixo do padrão
contribui no aumento do nível de atenção no ambiente de trabalho. Os seguintes devem ser
considerados:
a) Documentar a participação dos empregados em cursos e palestras;
b) Fornecer ao empregado todos os procedimentos que ele deve seguir;
c) Tornar real a participação do Sindicato em campanhas de
esclarecimento;
d) Usar sistema de orientação por meio de procedimentos, cartilhas, vídeos
e outros instrumentos de conscientização.
e) Aumentar a atuação dos Comitês Permanentes Regionais em
campanhas de SSO.

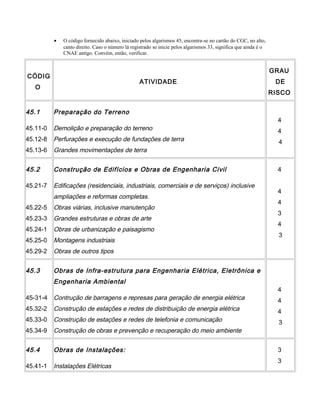

• A NR 18 se aplica a todas as atividades identificadas do Grupo C-18 e C-18 A apresentadas na
relação da Classificação Nacional das Atividades Econômicas (IBGE). .
Referências - Item 18.2 / Subitem 18.2.1 - Comunicação Prévia
• É importante ressaltar a obrigatoriedade da comunicação à Delegacia Regional do Trabalho antes do
início das atividades, com as informações pertinentes ao item 18.2.

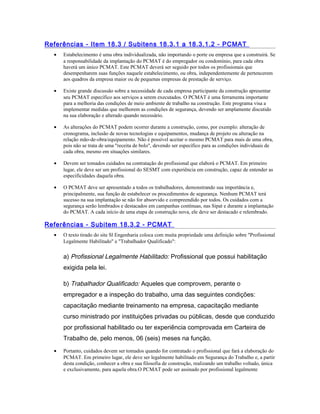

4. Referências - Item 18.3 / Subitens 18.3.1 a 18.3.1.2 - PCMAT
• Estabelecimento é uma obra individualizada, não importando o porte ou empresa que a construirá. Se
a responsabilidade da implantação do PCMAT é do empregador ou condomínio, para cada obra
haverá um único PCMAT. Este PCMAT deverá ser seguido por todos os profissionais que
desempenharem suas funções naquele estabelecimento, ou obra, independentemente de pertencerem
aos quadros da empresa maior ou de pequenas empresas de prestação de serviço.
• Existe grande discussão sobre a necessidade de cada empresa participante da construção apresentar
seu PCMAT específico aos serviços a serem executados. O PCMAT é uma ferramenta importante
para a melhoria das condições de meio ambiente de trabalho na construção. Este programa visa a
implementar medidas que melhorem as condições de segurança, devendo ser amplamente discutido
na sua elaboração e alterado quando necessário.
• As alterações do PCMAT podem ocorrer durante a construção, como, por exemplo: alteração de
cronograma, inclusão de novas tecnologias e equipamentos, mudança de projeto ou alteração na
relação mão-de-obra/equipamento. Não é possível aceitar o mesmo PCMAT para mais de uma obra,
pois não se trata de uma "receita de bolo", devendo ser específico para as condições individuais de
cada obra, mesmo em situações similares.
• Devem ser tomados cuidados na contratação do profissional que elaborá o PCMAT. Em primeiro
lugar, ele deve ser um profissional do SESMT com experiência em construção, capaz de entender as
especificidades daquela obra.
• O PCMAT deve ser apresentado a todos os trabalhadores, demonstrando sua importância e,
principalmente, sua função de estabelecer os procedimentos de segurança. Nenhum PCMAT terá
sucesso na sua implantação se não for absorvido e compreendido por todos. Os cuidados com a
segurança serão lembrados e destacados em campanhas contínuas, nas Sipat e durante a implantação
do PCMAT. A cada início de uma etapa de construção nova, ele deve ser destacado e relembrado.
Referências - Subitem 18.3.2 - PCMAT
• O texto tirado do site Sl Engenharia coloca com muita propriedade uma definição sobre "Profissional
Legalmente Habilitado" e "Trabalhador Qualificado":
a) Profissional Legalmente Habilitado: Profissional que possui habilitação
exigida pela lei.
b) Trabalhador Qualificado: Aqueles que comprovem, perante o
empregador e a inspeção do trabalho, uma das seguintes condições:
capacitação mediante treinamento na empresa, capacitação mediante
curso ministrado por instituições privadas ou públicas, desde que conduzido
por profissional habilitado ou ter experiência comprovada em Carteira de
Trabalho de, pelo menos, 06 (seis) meses na função.
• Portanto, cuidados devem ser tomados quando for contratado o profissional que fará a elaboração do
PCMAT. Em primeiro lugar, ele deve ser legalmente habilitado em Segurança do Trabalho e, a partir
desta condição, conhecer a obra e sua filosofia de construção, realizando um trabalho voltado, única
e exclusivamente, para aquela obra.O PCMAT pode ser assinado por profissional legalmente

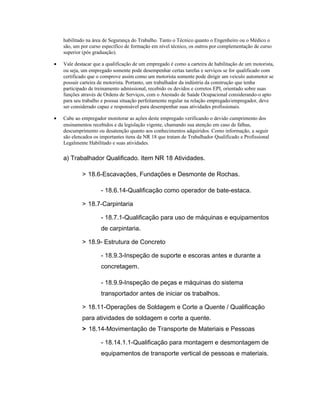

5. habilitado na área de Segurança do Trabalho. Tanto o Técnico quanto o Engenheiro ou o Médico o
são, um por curso específico de formação em nível técnico, os outros por complementação de curso
superior (pós graduação).
• Vale destacar que a qualificação de um empregado é como a carteira de habilitação de um motorista,
ou seja, um empregado somente pode desempenhar certas tarefas e serviços se for qualificado com
certificado que o comprove assim como um motorista somente pode dirigir um veículo automotor se
possuir carteira de motorista. Portanto, um trabalhador da indústria da construção que tenha
participado de treinamento admissional, recebido os devidos e corretos EPI, orientado sobre suas
funções através de Ordens de Serviços, com o Atestado de Saúde Ocupacional considerando-o apto
para seu trabalho e possua situação perfeitamente regular na relação empregado/empregador, deve
ser considerado capaz e responsável para desempenhar suas atividades profissionais.
• Cabe ao empregador monitorar as ações deste empregado verificando o devido cumprimento dos
ensinamentos recebidos e da legislação vigente, chamando sua atenção em caso de falhas,
descumprimento ou desatenção quanto aos conhecimentos adquiridos. Como informação, a seguir
são elencados os importantes itens da NR 18 que tratam de Trabalhador Qualificado e Profissional
Legalmente Habilitado e suas atividades.
a) Trabalhador Qualificado. Item NR 18 Atividades.
> 18.6-Escavações, Fundações e Desmonte de Rochas.
- 18.6.14-Qualificação como operador de bate-estaca.
> 18.7-Carpintaria
- 18.7.1-Qualificação para uso de máquinas e equipamentos
de carpintaria.
> 18.9- Estrutura de Concreto
- 18.9.3-Inspeção de suporte e escoras antes e durante a
concretagem.
- 18.9.9-Inspeção de peças e máquinas do sistema
transportador antes de iniciar os trabalhos.

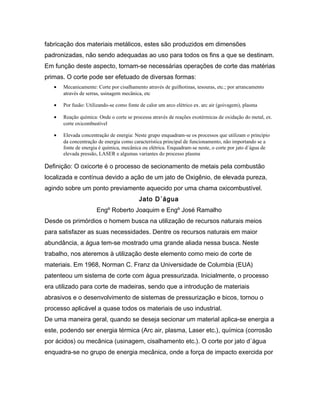

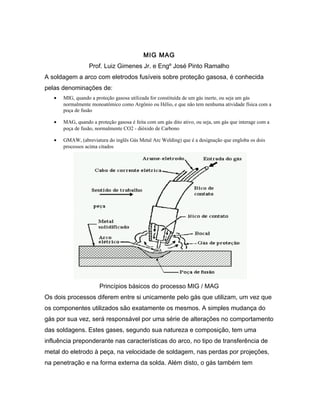

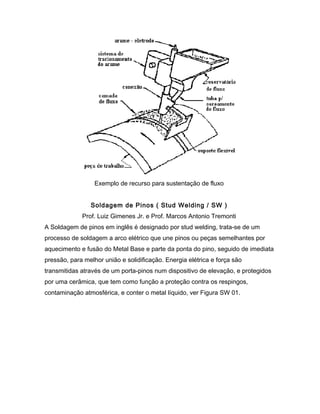

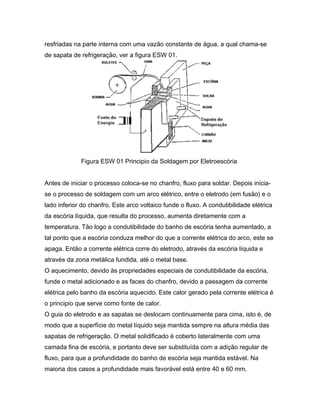

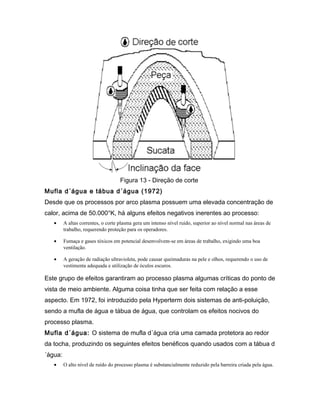

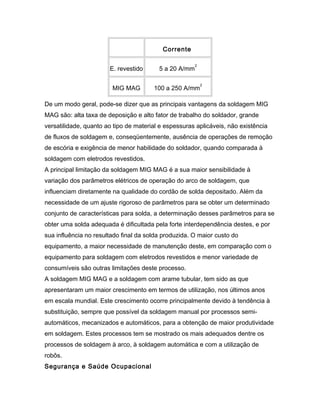

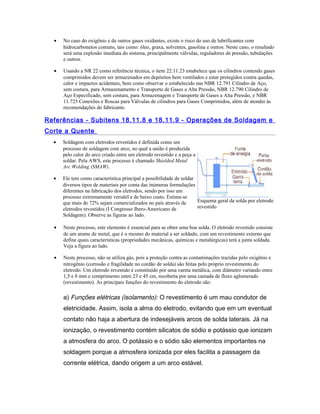

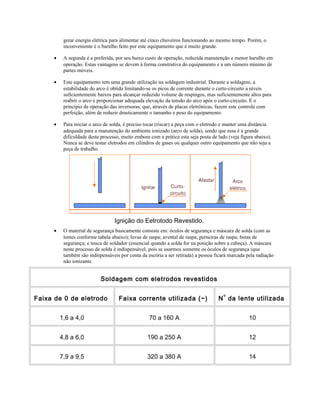

> 18.11-Operações de Soldagem e Corte a Quente / Qualificação
para atividades de soldagem e corte a quente.

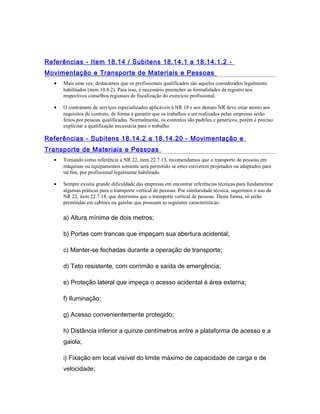

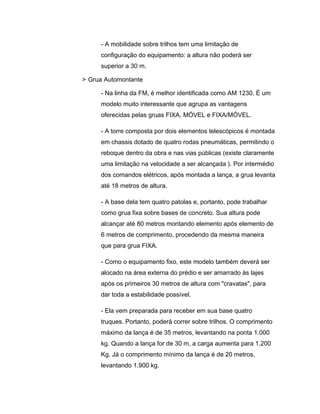

> 18.14-Movimentação de Transporte de Materiais e Pessoas
- 18.14.1.1-Qualificação para montagem e desmontagem de
equipamentos de transporte vertical de pessoas e materiais.

6. - 18.14.1.2-Qualificação para executar manutenção de
equipamentos de transporte vertical de pessoas e materiais.
- 18.14.2-Qualificação para operação de equipamentos de
movimentação e transporte de pessoas e materiais.
- 18.14.7-Qualificação para vistorias equipamentos de guindar
e transportar antes do inicio dos trabalhos.
- 18.14.9-Qualificação para executar manobras de
movimentação com equipamentos de transporte de materiais
e pessoas.
- 18.14.21.2-Qualificação para montar e desmontar torres de
elevadores.

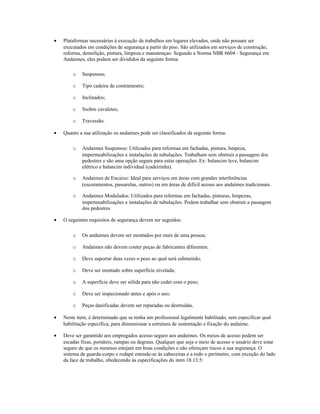

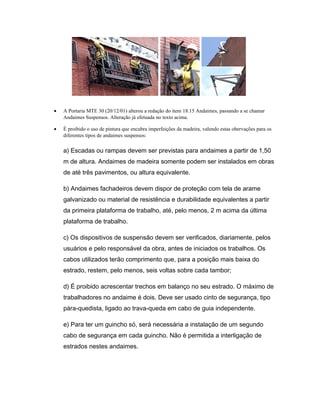

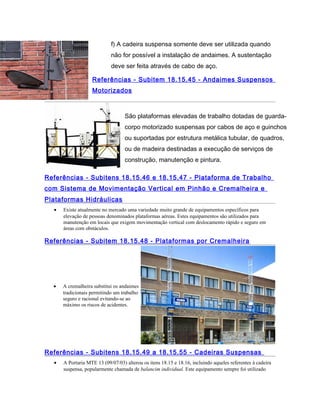

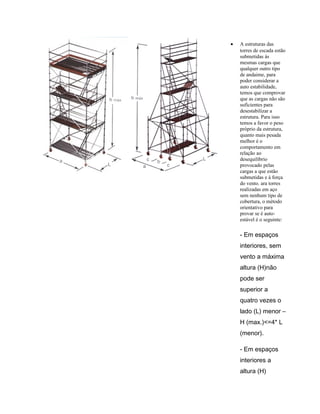

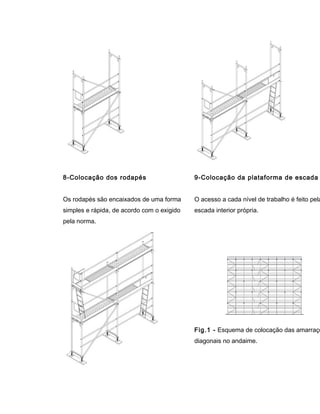

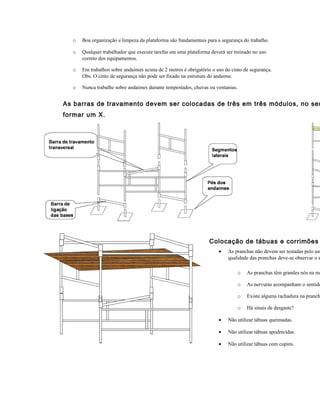

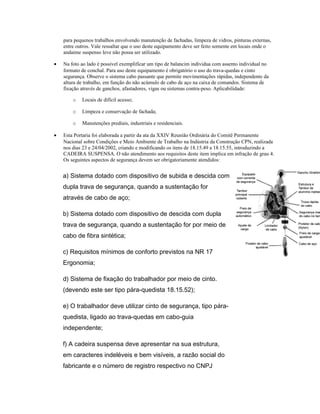

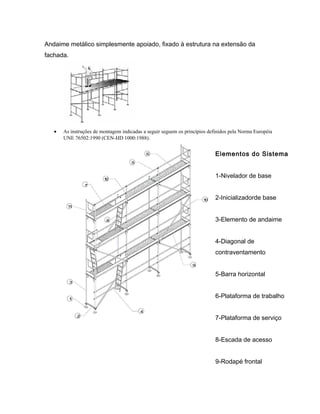

> 18.15-Andaimes e Plataformas de Trabalho
- 18.15.30.2-Instalação e manutenção de andaimes
suspensos.
- 18.15.35.1-Responsável pela verificação diária de andaimes
suspensos e usuários.
- 18.15.47.2-Instalação, manutenção e inspeção periódica de
plataformas de trabalho.
- 18.15.47.3-Operador de plataformas de trabalho.

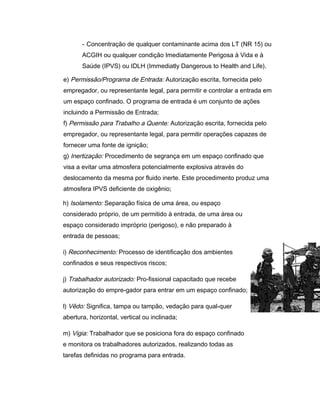

> 18.20-Locais Confinados
> 18.20.1-Monitorar permanentemente substâncias que causem
asfixia explosão e intoxicação no interior de locais confinados

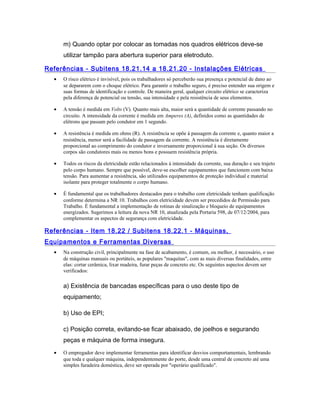

> 18.21-Instalações Elétricas
- 18.21.1-Execução e manutenção das instalações elétricas
- 18.21.15-Acessar transformadores e estações abaixadores
de tensão

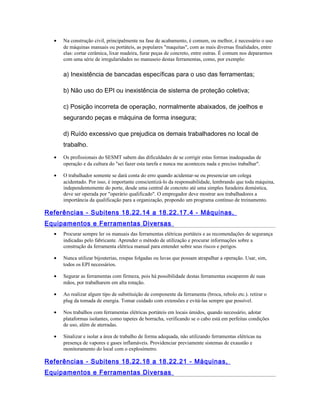

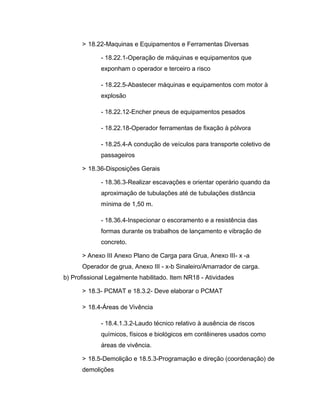

7. > 18.22-Maquinas e Equipamentos e Ferramentas Diversas
- 18.22.1-Operação de máquinas e equipamentos que
exponham o operador e terceiro a risco
- 18.22.5-Abastecer máquinas e equipamentos com motor à
explosão
- 18.22.12-Encher pneus de equipamentos pesados

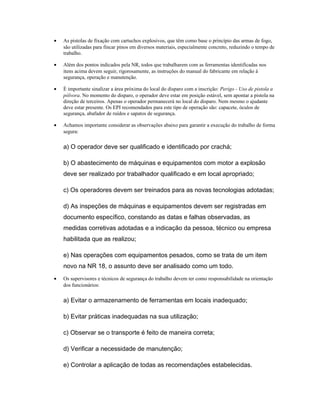

- 18.22.18-Operador ferramentas de fixação à pólvora
- 18.25.4-A condução de veículos para transporte coletivo de
passageiros
> 18.36-Disposições Gerais
- 18.36.3-Realizar escavações e orientar operário quando da
aproximação de tubulações até de tubulações distância
mínima de 1,50 m.
- 18.36.4-Inspecionar o escoramento e a resistência das
formas durante os trabalhos de lançamento e vibração de
concreto.
> Anexo III Anexo Plano de Carga para Grua, Anexo III- x -a
Operador de grua, Anexo III - x-b Sinaleiro/Amarrador de carga.
b) Profissional Legalmente habilitado. Item NR18 - Atividades
> 18.3- PCMAT e 18.3.2- Deve elaborar o PCMAT
> 18.4-Áreas de Vivência
- 18.4.1.3.2-Laudo técnico relativo à ausência de riscos
químicos, físicos e biológicos em contêineres usados como
áreas de vivência.
> 18.5-Demolição e 18.5.3-Programação e direção (coordenação) de
demolições

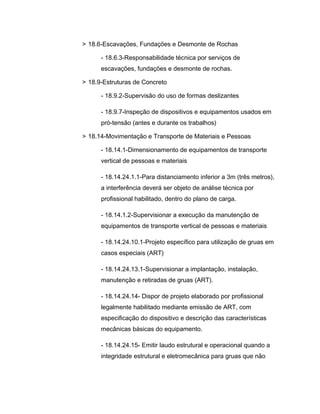

8. > 18.6-Escavações, Fundações e Desmonte de Rochas
- 18.6.3-Responsabilidade técnica por serviços de
escavações, fundações e desmonte de rochas.
> 18.9-Estruturas de Concreto
- 18.9.2-Supervisão do uso de formas deslizantes
- 18.9.7-Inspeção de dispositivos e equipamentos usados em
pró-tensão (antes e durante os trabalhos)
> 18.14-Movimentação e Transporte de Materiais e Pessoas
- 18.14.1-Dimensionamento de equipamentos de transporte
vertical de pessoas e materiais
- 18.14.24.1.1-Para distanciamento inferior a 3m (três metros),
a interferência deverá ser objeto de análise técnica por
profissional habilitado, dentro do plano de carga.
- 18.14.1.2-Supervisionar a execução da manutenção de
equipamentos de transporte vertical de pessoas e materiais
- 18.14.24.10.1-Projeto específico para utilização de gruas em
casos especiais (ART)
- 18.14.24.13.1-Supervisionar a implantação, instalação,
manutenção e retiradas de gruas (ART).
- 18.14.24.14- Dispor de projeto elaborado por profissional
legalmente habilitado mediante emissão de ART, com
especificação do dispositivo e descrição das características
mecânicas básicas do equipamento.
- 18.14.24.15- Emitir laudo estrutural e operacional quando a
integridade estrutural e eletromecânica para gruas que não

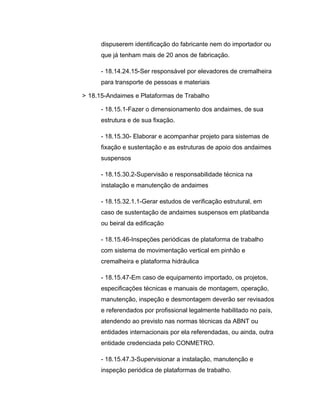

9. dispuserem identificação do fabricante nem do importador ou
que já tenham mais de 20 anos de fabricação.
- 18.14.24.15-Ser responsável por elevadores de cremalheira
para transporte de pessoas e materiais

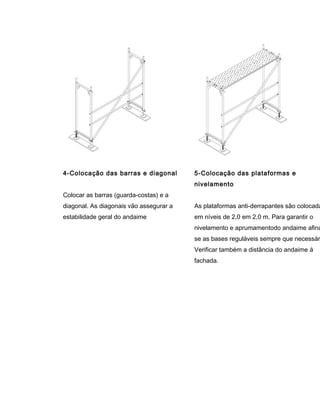

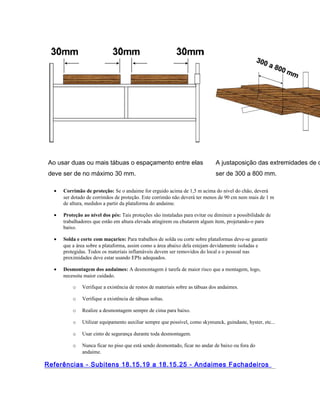

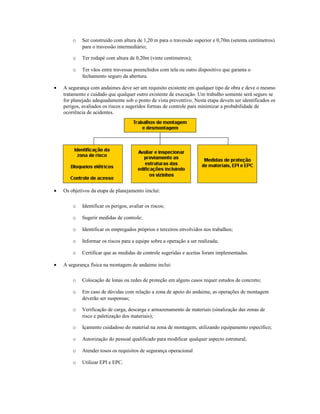

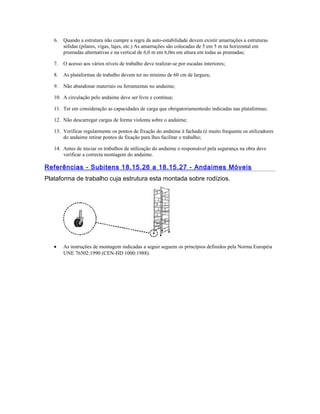

> 18.15-Andaimes e Plataformas de Trabalho
- 18.15.1-Fazer o dimensionamento dos andaimes, de sua
estrutura e de sua fixação.
- 18.15.30- Elaborar e acompanhar projeto para sistemas de
fixação e sustentação e as estruturas de apoio dos andaimes
suspensos
- 18.15.30.2-Supervisão e responsabilidade técnica na
instalação e manutenção de andaimes
- 18.15.32.1.1-Gerar estudos de verificação estrutural, em
caso de sustentação de andaimes suspensos em platibanda
ou beiral da edificação

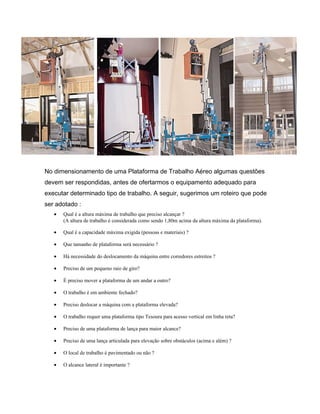

- 18.15.46-Inspeções periódicas de plataforma de trabalho
com sistema de movimentação vertical em pinhão e
cremalheira e plataforma hidráulica
- 18.15.47-Em caso de equipamento importado, os projetos,
especificações técnicas e manuais de montagem, operação,
manutenção, inspeção e desmontagem deverão ser revisados
e referendados por profissional legalmente habilitado no país,
atendendo ao previsto nas normas técnicas da ABNT ou
entidades internacionais por ela referendadas, ou ainda, outra
entidade credenciada pelo CONMETRO.
- 18.15.47.3-Supervisionar a instalação, manutenção e
inspeção periódica de plataformas de trabalho.

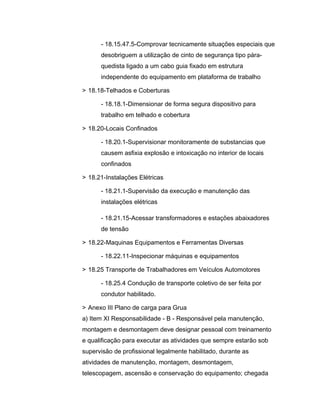

10. - 18.15.47.5-Comprovar tecnicamente situações especiais que
desobriguem a utilização de cinto de segurança tipo pára-
quedista ligado a um cabo guia fixado em estrutura
independente do equipamento em plataforma de trabalho

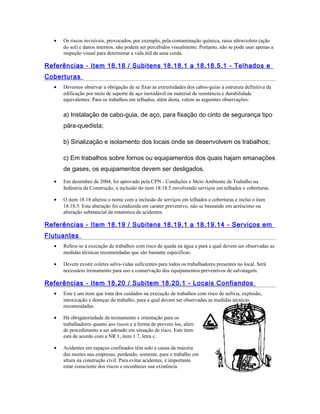

> 18.18-Telhados e Coberturas
- 18.18.1-Dimensionar de forma segura dispositivo para
trabalho em telhado e cobertura
> 18.20-Locais Confinados
- 18.20.1-Supervisionar monitoramente de substancias que
causem asfixia explosão e intoxicação no interior de locais
confinados
> 18.21-Instalações Elétricas
- 18.21.1-Supervisão da execução e manutenção das
instalações elétricas
- 18.21.15-Acessar transformadores e estações abaixadores
de tensão

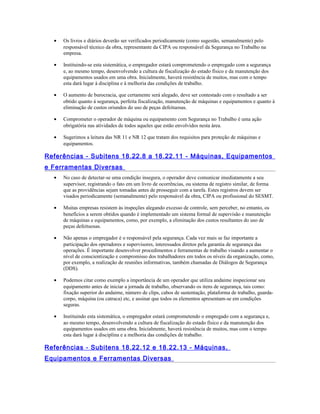

> 18.22-Maquinas Equipamentos e Ferramentas Diversas
- 18.22.11-Inspecionar máquinas e equipamentos
> 18.25 Transporte de Trabalhadores em Veículos Automotores
- 18.25.4 Condução de transporte coletivo de ser feita por
condutor habilitado.

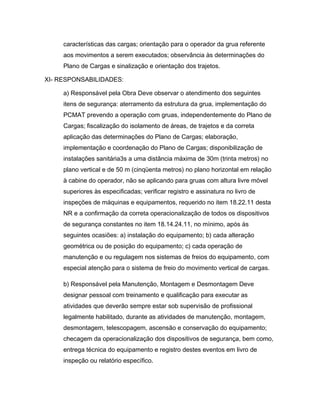

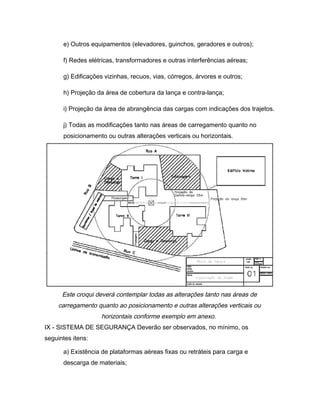

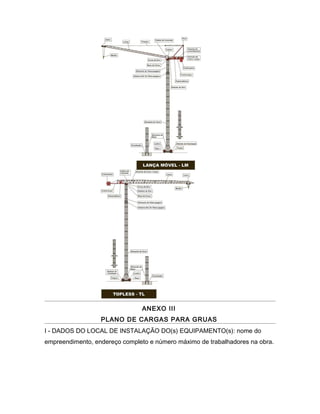

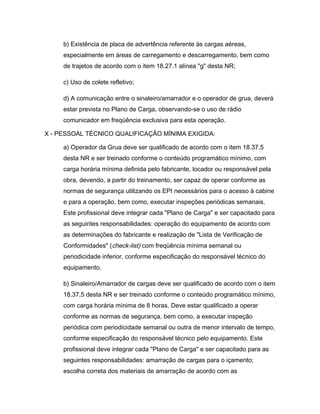

> Anexo III Plano de carga para Grua
a) Item XI Responsabilidade - B - Responsável pela manutenção,
montagem e desmontagem deve designar pessoal com treinamento
e qualificação para executar as atividades que sempre estarão sob
supervisão de profissional legalmente habilitado, durante as
atividades de manutenção, montagem, desmontagem,
telescopagem, ascensão e conservação do equipamento; chegada

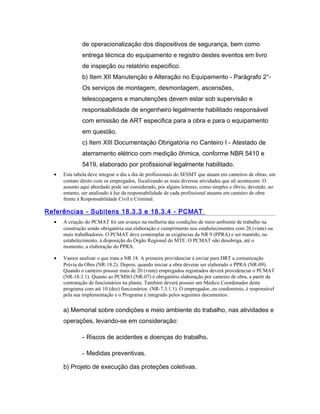

11. de operacionalização dos dispositivos de segurança, bem como
entrega técnica do equipamento e registro destes eventos em livro
de inspeção ou relatório especifico.
b) Item XII Manutenção e Alteração no Equipamento - Parágrafo 2°-
Os serviços de montagem, desmontagem, ascensões,
telescopagens e manutenções devem estar sob supervisão e
responsabilidade de engenheiro legalmente habilitado responsável
com emissão de ART especifica para a obra e para o equipamento
em questão.
c) Item XIII Documentação Obrigatória no Canteiro I - Atestado de
aterramento elétrico com medição ôhmica, conforme NBR 5410 e
5419, elaborado por profissional legalmente habilitado.
• Esta tabela deve integrar o dia a dia de profissionais do SESMT que atuam em canteiros de obras, em
contato direto com os empregados, fiscalizando as mais diversas atividades que ali acontecem. O
assunto aqui abordado pode ser considerado, por alguns leitores, como simples e óbvio, devendo, no
entanto, ser analisado à luz da responsabilidade de cada profissional atuante em canteiro de obra
frente à Responsabilidade Civil e Criminal.
Referências - Subitens 18.3.3 e 18.3.4 - PCMAT
• A criação do PCMAT foi um avanço na melhoria das condições de meio ambiente de trabalho na
construção sendo obrigatória sua elaboração e cumprimento nos estabelecimentos com 20 (vinte) ou
mais trabalhadores. O PCMAT deve contemplar as exigências da NR 9 (PPRA) e ser mantido, no
estabelecimento, à disposição do Órgão Regional do MTE. O PCMAT não desobriga, até o
momento, a elaboração do PPRA.
• Vamos analisar o que trata a NR 18. A primeira providenciar é enviar para DRT a comunicação
Prévia da Obra (NR-18.2). Depois, quando iniciar a obra deverar ser elaborado o PPRA (NR-09).
Quando o canteiro possuir mais de 20 (vinte) empregados registrados deverá providenciar o PCMAT
(NR-18.3.1). Quanto ao PCMSO (NR-07) é obrigatório elaboração por canteiro de obra, a partir da
contratação de funcionários na planta. Também deverá possuir um Médico Coordenador deste
programa com até 10 (dez) funcionários. (NR-7.3.1.1). O empregador, ou condomínio, é responsável
pela sua implementação e o Programa é integrado pelos seguintes documentos:
a) Memorial sobre condições e meio ambiente do trabalho, nas atividades e
operações, levando-se em consideração:
- Riscos de acidentes e doenças do trabalho.
- Medidas preventivas.
b) Projeto de execução das proteções coletivas.

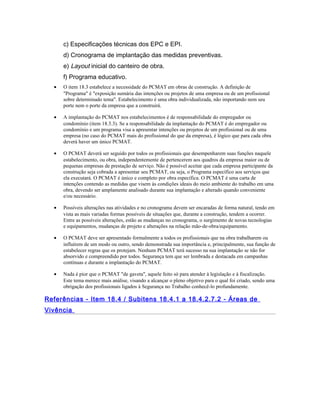

12. c) Especificações técnicas dos EPC e EPI.
d) Cronograma de implantação das medidas preventivas.
e) Layout inicial do canteiro de obra.
f) Programa educativo.

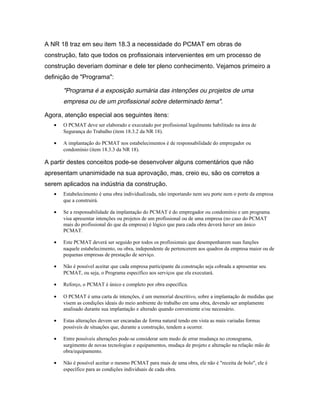

• O item 18.3 estabelece a necessidade do PCMAT em obras de construção. A definição de
"Programa" é "exposição sumária das intenções ou projetos de uma empresa ou de um profissional
sobre determinado tema". Estabelecimento é uma obra individualizada, não importando nem seu
porte nem o porte da empresa que a construirá.
• A implantação do PCMAT nos estabelecimentos é de responsabilidade do empregador ou
condomínio (item 18.3.3). Se a responsabilidade da implantação do PCMAT é do empregador ou
condomínio e um programa visa a apresentar intenções ou projetos de um profissional ou de uma
empresa (no caso do PCMAT mais do profissional do que da empresa), é lógico que para cada obra
deverá haver um único PCMAT.
• O PCMAT deverá ser seguido por todos os profissionais que desempenharem suas funções naquele
estabelecimento, ou obra, independentemente de pertencerem aos quadros da empresa maior ou de
pequenas empresas de prestação de serviço. Não é possível aceitar que cada empresa participante da
construção seja cobrada a apresentar seu PCMAT, ou seja, o Programa específico aos serviços que
ela executará. O PCMAT é único e completo por obra específica. O PCMAT é uma carta de
intenções contendo as medidas que visem às condições ideais do meio ambiente do trabalho em uma
obra, devendo ser amplamente analisado durante sua implantação e alterado quando conveniente
e/ou necessário.
• Possíveis alterações nas atividades e no cronograma devem ser encaradas de forma natural, tendo em
vista as mais variadas formas possíveis de situações que, durante a construção, tendem a ocorrer.
Entre as possíveis alterações, estão as mudanças no cronograma, o surgimento de novas tecnologias
e equipamentos, mudanças de projeto e alterações na relação mão-de-obra/equipamento.
• O PCMAT deve ser apresentado formalmente a todos os profissionais que na obra trabalharem ou
influírem de um modo ou outro, sendo demonstrada sua importância e, principalmente, sua função de
estabelecer regras que os protejam. Nenhum PCMAT terá sucesso na sua implantação se não for
absorvido e compreendido por todos. Segurança tem que ser lembrada e destacada em campanhas
contínuas e durante a implantação do PCMAT.
• Nada é pior que o PCMAT "de gaveta", aquele feito só para atender à legislação e à fiscalização.
Este tema merece mais análise, visando a alcançar o pleno objetivo para o qual foi criado, sendo uma
obrigação dos profissionais ligados à Segurança no Trabalho conhecê-lo profundamente.
Referências - Item 18.4 / Subitens 18.4.1 a 18.4.2.7.2 - Áreas de
Vivência

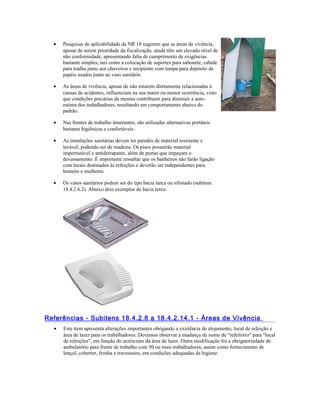

13. • Pesquisas de aplicabilidade da NR 18 sugerem que as áreas de vivência,
apesar de serem prioridade da fiscalização, ainda têm um elevado nível de
não conformidade, apresentando falta de cumprimento de exigências
bastante simples, tais como a colocação de suportes para sabonete, cabide
para toalha junto aos chuveiros e recipiente com tampa para depósito de
papéis usados junto ao vaso sanitário.
• As áreas de vivência, apesar de não estarem diretamente relacionadas à
causas de acidentes, influenciam na sua maior ou menor ocorrência, visto
que condições precárias da mesma contribuem para diminuir a auto-
estima dos trabalhadores, resultando em comportamento abaixo do
padrão.
• Nas frentes de trabalho itinerantes, são utilizadas alternativas portáteis
bastante higiênicas e confortáveis.
• As instalações sanitárias devem ter paredes de material resistente e
lavável, podendo ser de madeira. Os pisos possuirão material
impermeável e antiderrapante, além de portas que impeçam o
devassamento. É importante ressaltar que os banheiros não farão ligação
com locais destinados às refeições e deverão ser independentes para
homens e mulheres.
• Os vasos sanitários podem ser do tipo bacia turca ou sifonado (subitem
18.4.2.6.2). Abaixo dois exemplos de bacia turca:
Referências - Subitens 18.4.2.8 a 18.4.2.14.1 - Áreas de Vivência
• Este item apresenta alterações importantes obrigando a existência de alojamento, local de refeição e
área de lazer para os trabalhadores. Devemos observar a mudança de nome de "refeitório" para "local
de refeições", em função do acréscimo da área de lazer. Outra modificação foi a obrigatoriedade de
ambulatório para frente de trabalho com 50 ou mais trabalhadores, assim como fornecimento de
lençol, cobertor, fronha e travesseiro, em condições adequadas de higiene.

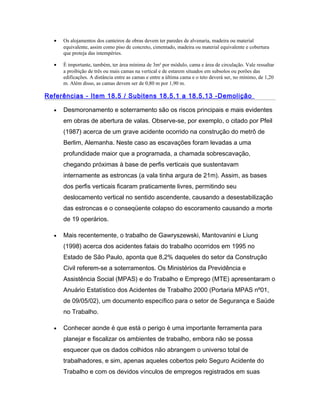

14. • Os alojamentos dos canteiros de obras devem ter paredes de alvenaria, madeira ou material
equivalente, assim como piso de concreto, cimentado, madeira ou material equivalente e cobertura
que proteja das intempéries.
• É importante, também, ter área mínima de 3m² por módulo, cama e área de circulação. Vale ressaltar
a proibição de três ou mais camas na vertical e de estarem situados em subsolos ou porões das
edificações. A distância entre as camas e entre a última cama e o teto deverá ser, no mínimo, de 1,20
m. Além disso, as camas devem ser de 0,80 m por 1,90 m.
Referências - Item 18.5 / Subitens 18.5.1 a 18.5.13 -Demolição
• Desmoronamento e soterramento são os riscos principais e mais evidentes
em obras de abertura de valas. Observe-se, por exemplo, o citado por Pfeil
(1987) acerca de um grave acidente ocorrido na construção do metrô de
Berlim, Alemanha. Neste caso as escavações foram levadas a uma
profundidade maior que a programada, a chamada sobrescavação,
chegando próximas à base de perfis verticais que sustentavam
internamente as estroncas (a vala tinha argura de 21m). Assim, as bases
dos perfis verticais ficaram praticamente livres, permitindo seu
deslocamento vertical no sentido ascendente, causando a desestabilização
das estroncas e o conseqüente colapso do escoramento causando a morte
de 19 operários.
• Mais recentemente, o trabalho de Gawryszewski, Mantovanini e Liung
(1998) acerca dos acidentes fatais do trabalho ocorridos em 1995 no
Estado de São Paulo, aponta que 8,2% daqueles do setor da Construção
Civil referem-se a soterramentos. Os Ministérios da Previdência e
Assistência Social (MPAS) e do Trabalho e Emprego (MTE) apresentaram o
Anuário Estatístico dos Acidentes de Trabalho 2000 (Portaria MPAS nº01,
de 09/05/02), um documento específico para o setor de Segurança e Saúde
no Trabalho.
• Conhecer aonde é que está o perigo é uma importante ferramenta para
planejar e fiscalizar os ambientes de trabalho, embora não se possa
esquecer que os dados colhidos não abrangem o universo total de
trabalhadores, e sim, apenas aqueles cobertos pelo Seguro Acidente do
Trabalho e com os devidos vínculos de empregos registrados em suas

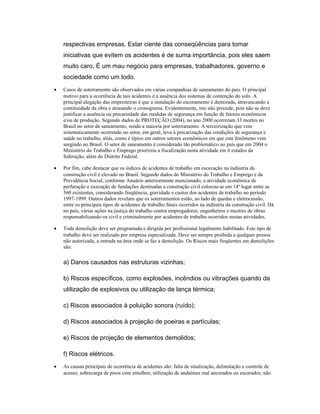

15. respectivas empresas. Estar ciente das conseqüências para tomar
iniciativas que evitem os acidentes é de suma importância, pois eles saem
muito caro. É um mau negócio para empresas, trabalhadores, governo e
sociedade como um todo.
• Casos de soterramento são observados em várias companhias de saneamento do país. O principal
motivo para a ocorrência de tais acidentes é a ausência dos sistemas de contenção do solo. A
principal alegação das empreiteiras é que a instalação do escoramento é demorada, atravancando a
continuidade da obra e atrasando o cronograma. Evidentemente, isto não procede, pois não se deve
justificar a ausência ou precariedade das medidas de segurança em função de fatores econômicos
e/ou de produção. Segundo dados de PROTEÇÃO (2004), no ano 2000 ocorreram 33 mortes no
Brasil no setor de saneamento, sendo a maioria por soterramento. A terceirização que vem
sistematicamente ocorrendo no setor, em geral, leva à precarização das condições de segurança e
saúde no trabalho, aliás, como é típico em outros setores econômicos em que este fenômeno vem
surgindo no Brasil. O setor de saneamento é considerado tão problemático no país que em 2004 o
Ministério do Trabalho e Emprego priorizou a fiscalização nesta atividade em 6 estados da
federação, além do Distrito Federal.
• Por fim, cabe destacar que os índices de acidentes de trabalho em escavação na indústria da
construção civil é elevado no Brasil. Segundo dados do Ministério do Trabalho e Emprego e da
Previdência Social, conforme Anuário anteriormente mencionado, a atividade econômica de
perfuração e execução de fundações destinadas a construção civil colocou-se em 14º lugar entre as
560 existentes, considerando freqüência, gravidade e custos dos acidentes de trabalho no período
1997-1999. Outros dados revelam que os soterramentos estão, ao lado de quedas e eletrocussão,
entre os principais tipos de acidentes de trabalho fatais ocorridos na indústria da construção civil. Há
no país, várias ações na justiça do trabalho contra empregadores, engenheiros e mestres de obras
responsabilizando-os civil e criminalmente por acidentes de trabalho ocorridos nestas atividades.
• Toda demolição deve ser programada e dirigida por profissional legalmente habilitado. Este tipo de
trabalho deve ser realizado por empresa especializada. Deve ser sempre proibida a qualquer pessoa
não autorizada, a entrada na área onde se faz a demolição. Os Riscos mais freqüentes em demolições
são:
a) Danos causados nas estruturas vizinhas;
b) Riscos específicos, como explosões, incêndios ou vibrações quando da
utilização de explosivos ou utilização de lança térmica;
c) Riscos associados à poluição sonora (ruído);
d) Riscos associados à projeção de poeiras e partículas;
e) Riscos de projeção de elementos demolidos;
f) Riscos elétricos.
• As causas principais de ocorrência de acidentes são: falta de sinalização, delimitação e controle de
acesso; sobrecarga de pisos com entulhos; utilização de andaimes mal ancorados ou escorados; não

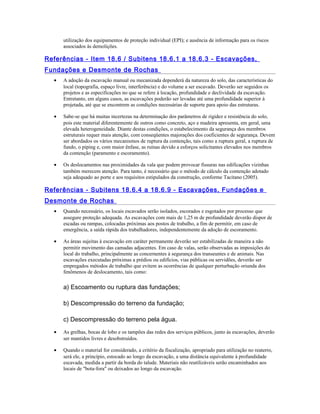

16. utilização dos equipamentos de proteção individual (EPI); e ausência de informação para os riscos
associados às demolições.
Referências - Item 18.6 / Subitens 18.6.1 a 18.6.3 - Escavações,
Fundações e Desmonte de Rochas
• A adoção da escavação manual ou mecanizada dependerá da natureza do solo, das características do
local (topografia, espaço livre, interferência) e do volume a ser escavado. Deverão ser seguidos os
projetos e as especificações no que se refere à locação, profundidade e declividade da escavação.
Entretanto, em alguns casos, as escavações poderão ser levadas até uma profundidade superior à
projetada, até que se encontrem as condições necessárias de suporte para apoio das estruturas.
• Sabe-se que há muitas incertezas na determinação dos parâmetros de rigidez e resistência do solo,
pois este material diferentemente de outros como concreto, aço e madeira apresenta, em geral, uma
elevada heterogeneidade. Diante destas condições, o estabelecimento da segurança dos membros
estruturais requer mais atenção, com conseqüentes majorações dos coeficientes de segurança. Devem
ser abordados os vários mecanismos de ruptura da contenção, tais como a ruptura geral, a ruptura de
fundo, o piping e, com maior ênfase, as ruínas devido a esforços solicitantes elevados nos membros
da contenção (paramento e escoramento).
• Os deslocamentos nas proximidades da vala que podem provocar fissuras nas edificações vizinhas
também merecem atenção. Para tanto, é necessário que o método de cálculo da contenção adotado
seja adequado ao porte e aos requisitos estipulados da construção, conforme Tacitano (2005).
Referências - Subitens 18.6.4 a 18.6.9 - Escavações, Fundações e
Desmonte de Rochas
• Quando necessário, os locais escavados serão isolados, escorados e esgotados por processo que
assegure proteção adequada. As escavações com mais de 1,25 m de profundidade deverão dispor de
escadas ou rampas, colocadas próximas aos postos de trabalho, a fim de permitir, em caso de
emergência, a saída rápida dos trabalhadores, independentemente da adoção de escoramento.
• As áreas sujeitas à escavação em caráter permanente deverão ser estabilizadas de maneira a não
permitir movimento das camadas adjacentes. Em caso de valas, serão observadas as imposições do
local do trabalho, principalmente as concernentes à segurança dos transeuntes e de animais. Nas
escavações executadas próximas a prédios ou edifícios, vias públicas ou servidões, deverão ser
empregados métodos de trabalho que evitem as ocorrências de qualquer perturbação oriunda dos
fenômenos de deslocamento, tais como:
a) Escoamento ou ruptura das fundações;
b) Descompressão do terreno da fundação;
c) Descompressão do terreno pela água.
• As grelhas, bocas de lobo e os tampões das redes dos serviços públicos, junto às escavações, deverão
ser mantidos livres e desobstruídos.
• Quando o material for considerado, a critério da fiscalização, apropriado para utilização no reaterro,
será ele, a princípio, estocado ao longo da escavação, a uma distância equivalente à profundidade
escavada, medida a partir da borda do talude. Materiais não reutilizáveis serão encaminhados aos
locais de "bota-fora" ou deixados ao longo da escavação.

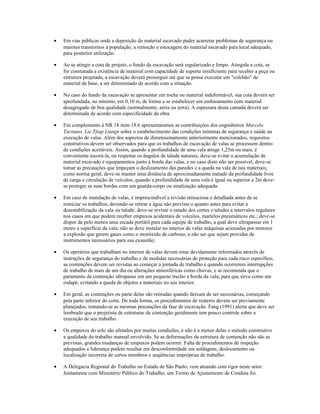

17. • Em vias públicas onde a deposição do material escavado puder acarretar problemas de segurança ou
maiores transtornos à população, a remoção e estocagem do material escavado para local adequado,
para posterior utilização.
• Ao se atingir a cota de projeto, o fundo da escavação será regularizado e limpo. Atingida a cota, se
for constatada a existência de material com capacidade de suporte insuficiente para receber a peça ou
estrutura projetada, a escavação deverá prosseguir até que se possa executar um "colchão" de
material de base, a ser determinado de acordo com a situação.
• No caso do fundo da escavação se apresentar em rocha ou material indeformável, sua cota deverá ser
aprofundada, no mínimo, em 0,10 m, de forma a se estabelecer um embasamento com material
desagregado de boa qualidade (normalmente, areia ou terra). A espessura desta camada deverá ser
determinada de acordo com especificidade da obra.
• Em complemento à NR 18 item 18.6 apresentaremos as contribuições dos engenheiros Marcelo
Tacitano, Lie Tjiap Liungs sobre o estabelecimento das condições mínimas de segurança e saúde na
execução de valas. Além dos aspectos de dimensionamento anteriormente mencionados, requisitos
construtivos devem ser observados para que os trabalhos de escavação de valas se processem dentro
de condições aceitáveis. Assim, quando a profundidade de uma vala atinge 1,25m ou mais, é
conveniente escorá-la, ou respeitar os ângulos de talude naturais; deve-se evitar a acumulação de
material escavado e equipamentos junto à borda das valas, e no caso disto não ser possível, deve-se
tomar as precauções que impeçam o deslizamento das paredes e a queda na vala de tais materiais;
como norma geral, deve-se manter uma distância de aproximadamente metade da profundidade livre
de carga e circulação de veículos; quando a profundidade de uma vala é igual ou superior a 2m deve-
se proteger as suas bordas com um guarda-corpo ou sinalização adequada.
• Em caso de inundação de valas, é imprescindível a revisão minuciosa e detalhada antes de se
reiniciar os trabalhos, devendo-se retirar a água não prevista o quanto antes para evitar a
desestabilização da vala ou talude; deve-se revisar o estado dos cortes e taludes a intervalos regulares
nos casos em que podem receber empuxos acidentais de veículos, martelos pneumáticos etc.; deve-se
dispor de pelo menos uma escada portátil para cada equipe de trabalho, a qual deve ultrapassar em 1
metro a superfície da vala; não se deve instalar no interior de valas máquinas acionadas por motores
a explosão que gerem gases como o monóxido de carbono, a não ser que sejam providas de
instrumentos necessários para sua exaustão;
• Os operários que trabalham no interior de valas devem estar devidamente informados através de
instruções de segurança do trabalho e de medidas necessárias de proteção para cada risco específico;
as contenções devem ser revistas ao começar a jornada de trabalho e quando ocorrerem interrupções
de trabalho de mais de um dia ou alterações atmosféricas como chuvas; e se recomenda que o
paramento da contenção ultrapasse em um pequeno trecho a borda da vala, para que sirva como um
rodapé, evitando a queda de objetos e materiais no seu interior.
• Em geral, as contenções ou parte delas são retiradas quando deixam de ser necessárias, começando
pela parte inferior do corte. De toda forma, os procedimentos de reaterro devem ser previamente
planejados, tomando-se as mesmas precauções da fase de escavação. Fang (1991) alerta que deve ser
lembrado que o projetista de estruturas de contenção geralmente tem pouco controle sobre a
execução de seu trabalho.
• Os empuxos do solo são afetados por muitas condições, e não é a menor delas o método construtivo
a qualidade do trabalho manual envolvido. Se as deformações da estrutura de contenção não são as
previstas, grandes mudanças de empuxos podem ocorrer. Falta de procedimentos de inspeção
adequados e liderança podem resultar em desconformidade em soldagens, deslocamento ou
localização incorreta de certos membros e seqüências impróprias de trabalho.
• A Delegacia Regional do Trabalho no Estado de São Paulo, vem atuando com rigor neste setor.
Juntamente com Ministério Público do Trabalho, um Termo de Ajustamento de Conduta foi

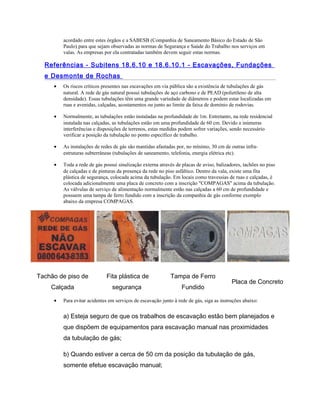

18. acordado entre estes órgãos e a SABESB (Companhia de Saneamento Básico do Estado de São
Paulo) para que sejam observadas as normas de Segurança e Saúde do Trabalho nos serviços em
valas. As empresas por ela contratadas também devem seguir estas normas.
Referências - Subitens 18.6.10 e 18.6.10.1 - Escavações, Fundações
e Desmonte de Rochas
• Os riscos críticos presentes nas escavações em via pública são a existência de tubulações de gás
natural. A rede de gás natural possui tubulações de aço carbono e de PEAD (polietileno de alta
densidade). Essas tubulações têm uma grande variedade de diâmetros e podem estar localizadas em
ruas e avenidas, calçadas, acostamentos ou junto ao limite da faixa de domínio de rodovias.
• Normalmente, as tubulações estão instaladas na profundidade de 1m. Entretanto, na rede residencial
instalada nas calçadas, as tubulações estão em uma profundidade de 60 cm. Devido a inúmeras
interferências e disposições de terrenos, estas medidas podem sofrer variações, sendo necessário
verificar a posição da tubulação no ponto específico de trabalho.
• As instalações de redes de gás são mantidas afastadas por, no mínimo, 30 cm de outras infra-
estruturas subterrâneas (tubulações de saneamento, telefonia, energia elétrica etc).
• Toda a rede de gás possui sinalização externa através de placas de aviso, balizadores, tachões no piso
de calçadas e de pinturas da presença da rede no piso asfáltico. Dentro da vala, existe uma fita
plástica de segurança, colocada acima da tubulação. Em locais como travessias de ruas e calçadas, é
colocada adicionalmente uma placa de concreto com a inscrição "COMPAGAS" acima da tubulação.
As válvulas de serviço de alimentação normalmente estão nas calçadas a 60 cm de profundidade e
possuem uma tampa de ferro fundido com a inscrição da companhia de gás conforme exemplo
abaixo da empresa COMPAGAS.
Tachão de piso de
Calçada
Fita plástica de
segurança
Tampa de Ferro
Fundido
Placa de Concreto
• Para evitar acidentes em serviços de escavação junto à rede de gás, siga as instruções abaixo:
a) Esteja seguro de que os trabalhos de escavação estão bem planejados e
que dispõem de equipamentos para escavação manual nas proximidades
da tubulação de gás;
b) Quando estiver a cerca de 50 cm da posição da tubulação de gás,
somente efetue escavação manual;

19. c) Quando estiver trabalhando paralelamente à tubulação de gás, efetuar
manualmente furos de sondagem para confirmar a posição da tubulação de
gás;
d) Durante a execução dos serviços, procure manter a sinalização da Rede
de Gás Natural. Se necessário, solicite material de reposição com a
COMPAGAS, de modo a assegurar que a presença da rede continue
sinalizada, evitando possíveis acidentes com serviços futuros.
e) Ao planejar serviços de escavação, consulte a empresa de gás sobre a
presença da rede de gás no local, ligando para o número da companhia de
gás.
f) No caso de atingir as tubulações da rede de gás, mesmo em caso de
arranhões, não faça o reaterro da vala sem que seja feita a análise da
gravidade do incidente pelos técnicos da empresa de gás.
g) Problemas, nesse momento, comprometem a segurança da população e
dos consumidores de gás no futuro. Antes de abrir qualquer tipo de vala
próximo a rede de gás natural, consulte a empresa de gás.
• O gás natural, bem como o GLP, não é pirofórico, isto é, não entra em combustão em contato com o
ar; ele precisa de uma fonte de ignição. Tenha consciência de que o próprio calor das máquinas e a
energia elétrica das baterias podem dar início a uma combustão, pois é grande o risco de explosão.
Por isso, no caso de uma máquina furar uma tubulação de gás, a recomendação imediata é desligar
imediatamente todos os equipamentos, isolar a área e utilizar água na forma de neblina para dispersar
a nuvem de gás. Chame imediatamente os bombeiros, Defesa Civil e a empresa de gás.
Referências - Subitens 18.6.11 a 18.6.19 - Escavações, Fundações e
Desmonte de Rochas
• Nas escavações com emprego de explosivos, serão obedecidas as regulamentações técnicas e legais
concernentes à atividade. Deverá ser apresentada a autorização do órgão competente para transporte,
armazenamento e uso de explosivos, antes do início das detonações.
• A área de fogo deverá ser protegida contra a projeção de partículas, quando houver risco para
trabalhadores e terceiros. Em função das condições locais, poderá ser exigido o uso de redes de
segurança. A detonação das cargas deverá, obrigatoriamente, ser precedida e seguida de sinais de
alerta. A carga das minas será feita somente por ocasião da execução dos trabalhos de detonação,
jamais na véspera ou mesmo com simples precedência de horas.
• Sempre que for necessário preservar a estabilidade e resistência dos cortes executados em rocha,
estes deverão ser conformados utilizando-se pré-fissuramento ( detonação controlada do perímetro,

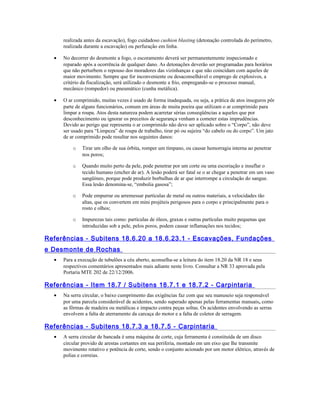

20. realizada antes da escavação), fogo cuidadoso cushion blasting (detonação controlada do perímetro,
realizada durante a escavação) ou perfuração em linha.
• No decorrer do desmonte a fogo, o escoramento deverá ser permanentemente inspecionado e
reparado após a ocorrência de qualquer dano. As detonações deverão ser programadas para horários
que não perturbem o repouso dos moradores das vizinhanças e que não coincidam com aqueles de
maior movimento. Sempre que for inconveniente ou desaconselhável o emprego de explosivos, a
critério da fiscalização, será utilizado o desmonte a frio, empregando-se o processo manual,
mecânico (rompedor) ou pneumático (cunha metálica).
• O ar comprimido, muitas vezes é usado de forma inadequada, ou seja, a prática de atos inseguros pôr
parte de alguns funcionários, comum em áreas de muita poeira que utilizam o ar comprimido para
limpar a roupa. Atos desta natureza podem acarretar sérias conseqüências a aqueles que por
desconhecimento ou ignorar os preceitos de segurança venham a cometer estas imprudências.
Devido ao perigo que representa o ar comprimido não deve ser aplicado sobre o “Corpo”, não deve
ser usado para “Limpeza” de roupa de trabalho, tirar pó ou sujeira “do cabelo ou do corpo”. Um jato
de ar comprimido pode resultar nos seguintes danos:
o Tirar um olho de sua órbita, romper um tímpano, ou causar hemorragia interna ao penetrar
nos poros;
o Quando muito perto da pele, pode penetrar por um corte ou uma escoriação e insuflar o
tecido humano (encher de ar). A lesão poderá ser fatal se o ar chegar a penetrar em um vaso
sangüíneo, porque pode produzir borbulhas de ar que interrompe a circulação do sangue.
Essa lesão denomina-se, “embolia gasosa”;
o Pode empurrar ou arremessar partículas de metal ou outros materiais, a velocidades tão
altas, que os convertem em mini projéteis perigosos para o corpo e principalmente para o
rosto e olhos;
o Impurezas tais como: partículas de óleos, graxas e outras partículas muito pequenas que
introduzidas sob a pele, pelos poros, podem causar inflamações nos tecidos;
Referências - Subitens 18.6.20 a 18.6.23.1 - Escavações, Fundações
e Desmonte de Rochas
• Para a execução de tubulões a céu aberto, aconselha-se a leitura do item 18.20 da NR 18 e seus
respectivos comentários apresentados mais adiante neste livro. Consultar a NR 33 aprovada pela
Portaria MTE 202 de 22/12/2006.
Referências - Item 18.7 / Subitens 18.7.1 e 18.7.2 - Carpintaria
• Na serra circular, o baixo cumprimento das exigências faz com que seu manuseio seja responsável
por uma parcela considerável de acidentes, sendo superado apenas pelas ferramentas manuais, como
as fôrmas de madeira ou metálicas e impacto contra peças soltas. Os acidentes envolvendo as serras
envolvem a falta de aterramento da carcaça do motor e a falta de coletor de serragem.
Referências - Subitens 18.7.3 a 18.7.5 - Carpintaria
• A serra circular de bancada é uma máquina de corte, cuja ferramenta é constituída de um disco
circular provido de arestas cortantes em sua periferia, montado em um eixo que lhe transmite
movimento rotativo e potência de corte, sendo o conjunto acionado por um motor elétrico, através de
polias e correias.

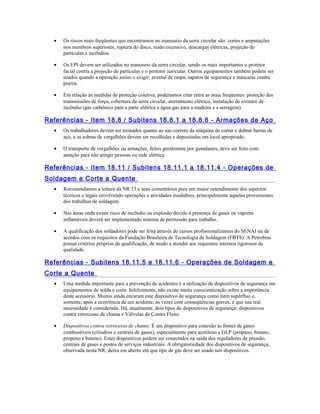

21. • Os riscos mais freqüentes que encontramos no manuseio da serra circular são: cortes e amputações
nos membros superiores, ruptura do disco, ruído excessivo, descargas elétricas, projeção de
partículas e incêndios.
• Os EPI devem ser utilizados no manuseio da serra circular, sendo os mais importantes o protetor
facial contra a projeção de partículas e o protetor auricular. Outros equipamentos também podem ser
usados quando a operação assim o exigir: avental de raspa, sapatos de segurança e máscaras contra
poeira.
• Em relação às medidas de proteção coletiva, poderíamos citar entre as mais freqüentes: proteção das
transmissões de força, cobertura da serra circular, aterramento elétrico, instalação de extintor de
incêndio (gás carbônico para a parte elétrica e água-gás para a madeira e a serragem).
Referências - Item 18.8 / Subitens 18.8.1 a 18.8.6 - Armações de Aço
• Os trabalhadores devem ser treinados quanto ao uso correto da máquina de cortar e dobrar barras de
aço, e as sobras de vergalhões devem ser recolhidas e depositadas em local apropriado.
• O transporte de vergalhões ou armações, feitos geralmente por guindastes, deve ser feito com
atenção para não atingir pessoas ou rede elétrica.
Referências - Item 18.11 / Subitens 18.11.1 a 18.11.4 - Operações de
Soldagem e Corte a Quente
• Recomendamos a leitura da NR 15 e seus comentários para um maior entendimento dos aspectos
técnicos e legais envolvendo operações e atividades insalubres, principalmente aquelas provenientes
dos trabalhos de soldagem.
• Nas áreas onde existe risco de incêndio ou explosão devido à presença de gases ou vapores
inflamáveis deverá ser implementado sistema de permissão para trabalho.
• A qualificação dos soldadores pode ser feita através de cursos profissionalizantes do SENAI ou de
acordos com os requisitos da Fundação Brasileira de Tecnologia de Soldagem (FBTS). A Petrobras
possui critérios próprios de qualificação, de modo a atender aos requisitos internos rigorosos de
qualidade.
Referências - Subitens 18.11.5 e 18.11.6 - Operações de Soldagem e
Corte a Quente
• Uma medida importante para a prevenção de acidentes é a utilização de dispositivos de segurança em
equipamentos de solda e corte. Infelizmente, não existe muita conscientização sobre a importância
deste acessório. Muitos ainda encaram este dispositivo de segurança como item supérfluo e,
somente, após a ocorrência de um acidente, às vezes com conseqüências graves, é que sua real
necessidade é considerada. Há, atualmente, dois tipos de dispositivos de segurança: dispositivos
contra retrocesso de chama e Válvulas de Contra Fluxo.
• Dispositivos contra retrocesso de chama: É um dispositivo para conexão às fontes de gases
combustíveis (cilindros e centrais de gases), especialmente para acetileno e GLP (propano, butano,
propeno e buteno). Estes dispositivos podem ser conectados na saída dos reguladores de pressão,
centrais de gases e postos de serviços industriais. A obrigatoriedade dos dispositivos de segurança,
observada nesta NR, deixa em aberto em que tipo de gás deve ser usado tais dispositivos.

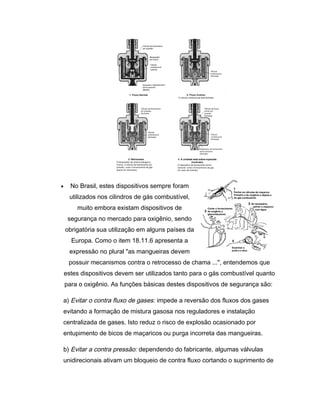

22. • No Brasil, estes dispositivos sempre foram
utilizados nos cilindros de gás combustível,
muito embora existam dispositivos de
segurança no mercado para oxigênio, sendo
obrigatória sua utilização em alguns países da
Europa. Como o item 18.11.6 apresenta a
expressão no plural "as mangueiras devem
possuir mecanismos contra o retrocesso de chama ...", entendemos que
estes dispositivos devem ser utilizados tanto para o gás combustível quanto
para o oxigênio. As funções básicas destes dispositivos de segurança são:
a) Evitar o contra fluxo de gases: impede a reversão dos fluxos dos gases
evitando a formação de mistura gasosa nos reguladores e instalação
centralizada de gases. Isto reduz o risco de explosão ocasionado por
entupimento de bicos de maçaricos ou purga incorreta das mangueiras.
b) Evitar a contra pressão: dependendo do fabricante, algumas válvulas
unidirecionais ativam um bloqueio de contra fluxo cortando o suprimento de

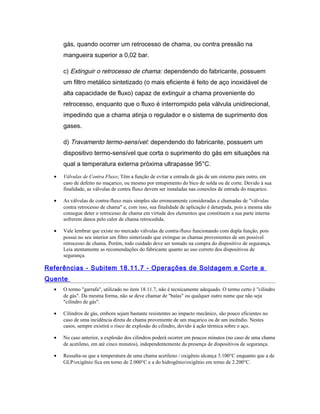

23. gás, quando ocorrer um retrocesso de chama, ou contra pressão na
mangueira superior a 0,02 bar.
c) Extinguir o retrocesso de chama: dependendo do fabricante, possuem
um filtro metálico sintetizado (o mais eficiente é feito de aço inoxidável de
alta capacidade de fluxo) capaz de extinguir a chama proveniente do
retrocesso, enquanto que o fluxo é interrompido pela válvula unidirecional,
impedindo que a chama atinja o regulador e o sistema de suprimento dos
gases.
d) Travamento termo-sensível: dependendo do fabricante, possuem um
dispositivo termo-sensível que corta o suprimento do gás em situações na
qual a temperatura externa próxima ultrapasse 95°C.
• Válvulas de Contra Fluxo; Têm a função de evitar a entrada de gás de um sistema para outro, em
caso de defeito no maçarico, ou mesmo por entupimento do bico de solda ou de corte. Devido à sua
finalidade, as válvulas de contra fluxo devem ser instaladas nas conexões de entrada do maçarico.
• As válvulas de contra-fluxo mais simples são erroneamente consideradas e chamadas de "válvulas
contra retrocesso de chama" e, com isso, sua finalidade de aplicação é deturpada, pois a mesma não
consegue deter o retrocesso de chama em virtude dos elementos que constituem a sua parte interna
sofrerem danos pelo calor de chama retrocedida.
• Vale lembrar que existe no mercado válvulas de contra-fluxo funcionando com dupla função, pois
possui no seu interior um filtro sinterizado que extingue as chamas provenientes de um possível
retrocesso de chama. Porém, todo cuidado deve ser tomado na compra do dispositivo de segurança.
Leia atentamente as recomendações do fabricante quanto ao uso correto dos dispositivos de
segurança.
Referências - Subitem 18.11.7 - Operações de Soldagem e Corte a
Quente
• O termo "garrafa", utilizado no item 18.11.7, não é tecnicamente adequado. O termo certo é "cilindro
de gás". Da mesma forma, não se deve chamar de "balas" ou qualquer outro nome que não seja
"cilindro de gás".
• Cilindros de gás, embora sejam bastante resistentes ao impacto mecânico, são pouco eficientes no
caso de uma incidência direta de chama proveniente de um maçarico ou de um incêndio. Nestes
casos, sempre existirá o risco de explosão do cilindro, devido à ação térmica sobre o aço.
• No caso anterior, a explosão dos cilindros poderá ocorrer em poucos minutos (no caso de uma chama
de acetileno, em até cinco minutos), independentemente da presença de dispositivos de segurança.
• Ressalta-se que a temperatura de uma chama acetileno / oxigênio alcança 3.100°C enquanto que a de
GLP/oxigênio fica em torno de 2.000°C e a do hidrogênio/oxigênio em torno de 2.200°C.

24. • No caso do oxigênio e de outros gases oxidantes, existe o risco do uso de lubrificantes com
hidrocarbonetos comuns, tais como: óleo, graxa, solventes, gasolina e outros. Neste caso, o resultado
será uma explosão imediata do sistema, principalmente válvulas, reguladores de pressão, tubulações
e outros.
• Usando a NR 22 como referência técnica, o item 22.11.23 estabelece que os cilindros contendo gases
comprimidos devem ser armazenados em depósitos bem ventilados e estar protegidos contra quedas,
calor e impactos acidentais, bem como observar o estabelecido nas NBR 12.791 Cilindro de Aço,
sem costura, para Armazenamento e Transporte de Gases a Alta Pressão, NBR 12.790 Cilindro de
Aço Especificado, sem costura, para Armazenagem e Transporte de Gases a Alta Pressão, e NBR
11.725 Conexões e Roscas para Válvulas de cilindros para Gases Comprimidos, além de atender às
recomendações do fabricante.
Referências - Subitens 18.11.8 e 18.11.9 - Operações de Soldagem e
Corte a Quente
• Soldagem com eletrodos revestidos é definida como um
processo de soldagem com arco, no qual a união é produzida
pelo calor do arco criado entre um eletrodo revestido e a peça a
soldar. Pela AWS, este processo é chamado Shielded Metal
Arc Welding (SMAW).
• Ele tem como característica principal a possibilidade de soldar
diversos tipos de materiais por conta das inúmeras formulações
diferentes na fabricação dos eletrodos, sendo por isso um
processo extremamente versátil e de baixo custo. Estima-se
que mais de 72% sejam comercializados no país através de
eletrodos revestidos (I Congresso Ibero-Americano de
Soldagem). Observe as figuras ao lado.
Esquema geral da solda por eletrodo
revestido
• Neste processo, este elemento é essencial para se obter uma boa solda. O eletrodo revestido consiste
de um arame de metal, que é o mesmo do material a ser soldado, com um revestimento externo que
define quais características (propriedades mecânicas, químicas e metalúrgicas) terá a junta soldada.
Veja a figura ao lado.
• Neste processo, não se utiliza gás, pois a proteção contra as contaminações trazidas pelo oxigênio e
nitrogênio (corrosão e fragilidade no cordão de solda) são feitas pelo próprio revestimento do
eletrodo. Um eletrodo revestido é constituído por uma vareta metálica, com diâmetro variando entre
1,5 e 8 mm e comprimento entre 23 e 45 cm, recoberta por uma camada de fluxo aglomerado
(revestimento). As principais funções do revestimento do eletrodo são:
a) Funções elétricas (isolamento): O revestimento é um mau condutor de
eletricidade. Assim, isola a alma do eletrodo, evitando que em um eventual
contato não haja a abertura de indesejáveis arcos de solda laterais. Já na
ionização, o revestimento contém silicatos de sódio e potássio que ionizam
a atmosfera do arco. O potássio e o sódio são elementos importantes na
soldagem porque a atmosfera ionizada por eles facilita a passagem da
corrente elétrica, dando origem a um arco estável.

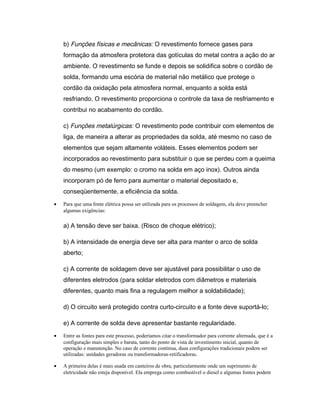

25. b) Funções físicas e mecânicas: O revestimento fornece gases para
formação da atmosfera protetora das gotículas do metal contra a ação do ar
ambiente. O revestimento se funde e depois se solidifica sobre o cordão de
solda, formando uma escória de material não metálico que protege o
cordão da oxidação pela atmosfera normal, enquanto a solda está
resfriando. O revestimento proporciona o controle da taxa de resfriamento e
contribui no acabamento do cordão.
c) Funções metalúrgicas: O revestimento pode contribuir com elementos de
liga, de maneira a alterar as propriedades da solda, até mesmo no caso de
elementos que sejam altamente voláteis. Esses elementos podem ser
incorporados ao revestimento para substituir o que se perdeu com a queima
do mesmo (um exemplo: o cromo na solda em aço inox). Outros ainda
incorporam pó de ferro para aumentar o material depositado e,
conseqüentemente, a eficiência da solda.
• Para que uma fonte elétrica possa ser utilizada para os processos de soldagem, ela deve preencher
algumas exigências:
a) A tensão deve ser baixa. (Risco de choque elétrico);
b) A intensidade de energia deve ser alta para manter o arco de solda
aberto;
c) A corrente de soldagem deve ser ajustável para possibilitar o uso de
diferentes eletrodos (para soldar eletrodos com diâmetros e materiais
diferentes, quanto mais fina a regulagem melhor a soldabilidade);
d) O circuito será protegido contra curto-circuito e a fonte deve suportá-lo;
e) A corrente de solda deve apresentar bastante regularidade.
• Entre as fontes para este processo, poderíamos citar o transformador para corrente alternada, que é a
configuração mais simples e barata, tanto do ponto de vista de investimento inicial, quanto de
operação e manutenção. No caso de corrente contínua, duas configurações tradicionais podem ser
utilizadas: unidades geradoras ou transformadoras-retificadoras.
• A primeira delas é mais usada em canteiros de obra, particularmente onde um suprimento de
eletricidade não esteja disponível. Ela emprega como combustível o diesel e algumas fontes podem

26. gerar energia elétrica para alimentar até cinco chuveiros funcionando ao mesmo tempo. Porém, o
inconveniente é o barulho feito por este equipamento que é muito grande.
• A segunda é a preferida, por seu baixo custo de operação, reduzida manutenção e menor barulho em
operação. Estas vantagens se devem à forma construtiva do equipamento e a um número mínimo de
partes móveis.
• Este equipamento tem uma grande utilização na soldagem industrial. Durante a soldagem, a
estabilidade do arco é obtida limitando-se os picos de corrente durante o curto-circuito a níveis
suficientemente baixos para alcançar reduzido volume de respingos, mas suficientemente altos para
reabrir o arco e proporcionar adequada elevação da tensão do arco após o curto-circuito. É o
princípio de operação das inversoras, que, através de placas eletrônicas, fazem este controle com
perfeição, além de reduzir drasticamente o tamanho e peso do equipamento.
• Para iniciar o arco de solda, é preciso tocar (riscar) a peça com o eletrodo e manter uma distância
adequada para a manutenção do ambiente ionizado (arco de solda), sendo que essa é a grande
dificuldade deste processo, muito embora com a prática esta seja posta de lado (veja figura abaixo).
Nunca se deve testar eletrodos em cilindros de gases ou qualquer outro equipamento que não seja a
peça de trabalho.
Ignição do Eetrotodo Revestido.
• O material de segurança basicamente consiste em: óculos de segurança e máscara de solda (com as
lentes conforme tabela abaixo); luvas de raspa; avental de raspa; perneiras de raspa; botas de
segurança; e touca de soldador (essencial quando a solda for na posição sobre a cabeça). A máscara
neste processo de solda é indispensável, pois se usarmos somente os óculos de segurança (que
também são indispensáveis por conta da escória a ser retirada) a pessoa ficará marcada pela radiação
não ionizante.
Soldagem com eletrodos revestidos
Faixa de 0 de eletrodo Faixa corrente utilizada (~) N
o
da lente utilizada
1,6 a 4,0 70 a 160 A 10
4,8 a 6,0 190 a 250 A 12
7,9 a 9,5 320 a 380 A 14

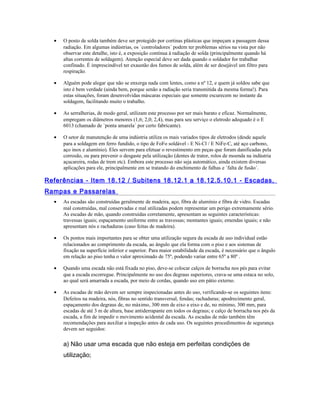

27. • O posto de solda também deve ser protegido por cortinas plásticas que impeçam a passagem dessa
radiação. Em algumas indústrias, os `controladores´ podem ter problemas sérios na vista por não
observar este detalhe, isto é, a exposição contínua à radiação de solda (principalmente quando há
altas correntes de soldagem). Atenção especial deve ser dada quando o soldador for trabalhar
confinado. É imprescindível ter exaustão dos fumos de solda, além de ser desejável um filtro para
respiração.
• Alguém pode alegar que não se enxerga nada com lentes, como a nº 12, e quem já soldou sabe que
isto é bem verdade (ainda bem, porque senão a radiação seria transmitida da mesma forma!). Para
estas situações, foram desenvolvidas máscaras especiais que somente escurecem no instante da
soldagem, facilitando muito o trabalho.
• As serralherias, de modo geral, utilizam este processo por ser mais barato e eficaz. Normalmente,
empregam os diâmetros menores (1,6; 2,0; 2,4), mas para seu serviço o eletrodo adequado é o E
6013 (chamado de `ponta amarela´ por certo fabricante).
• O setor de manutenção de uma indústria utiliza os mais variados tipos de eletrodos (desde aquele
para a soldagem em ferro fundido, o tipo de FoFo soldável - E Ni-Cl / E NiFe-C, até aço carbono,
aço inox e alumínio). Eles servem para efetuar o revestimento em peças que foram danificadas pela
corrosão, ou para prevenir o desgaste pela utilização (dentes de trator, rolos de moenda na indústria
açucareira, rodas de trem etc). Embora este processo não seja automático, ainda existem diversas
aplicações para ele, principalmente em se tratando do enchimento de falhas e `falta de fusão´.
Referências - Item 18.12 / Subitens 18.12.1 a 18.12.5.10.1 - Escadas,
Rampas e Passarelas
• As escadas são construídas geralmente de madeira, aço, fibra de alumínio e fibra de vidro. Escadas
mal construídas, mal conservadas e mal utilizadas podem representar um perigo extremamente sério.
As escadas de mão, quando construídas corretamente, apresentam as seguintes características:
travessas iguais; espaçamento uniforme entre as travessas; montantes iguais; emendas iguais; e não
apresentam nós e rachaduras (caso feitas de madeira).
• Os pontos mais importantes para se obter uma utilização segura da escada de uso individual estão
relacionados ao comprimento da escada, ao ângulo que ela forma com o piso e aos sistemas de
fixação na superfície inferior e superior. Para maior estabilidade da escada, é necessário que o ângulo
em relação ao piso tenha o valor aproximado de 75º, podendo variar entre 65º a 80º .
• Quando uma escada não está fixada no piso, deve-se colocar calços de borracha nos pés para evitar
que a escada escorregue. Principalmente no uso dos degraus superiores, crava-se uma estaca no solo,
ao qual será amarrada a escada, por meio de cordas, quando uso em pátio externo.
• As escadas de mão devem ser sempre inspecionadas antes do uso, verificando-se os seguintes itens:
Defeitos na madeira, nós, fibras no sentido transversal, fendas; rachaduras; apodrecimento geral,
espaçamento dos degraus de, no máximo, 300 mm de eixo a eixo e de, no mínimo, 300 mm, para
escadas de até 3 m de altura, base antiderrapante em todos os degraus; e calço de borracha nos pés da
escada, a fim de impedir o movimento acidental da escada. As escadas de mão também têm
recomendações para auxiliar a inspeção antes de cada uso. Os seguintes procedimentos de segurança
devem ser seguidos:
a) Não usar uma escada que não esteja em perfeitas condições de
utilização;

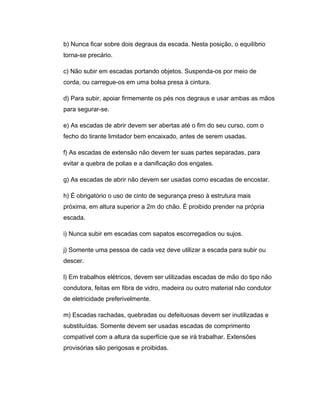

28. b) Nunca ficar sobre dois degraus da escada. Nesta posição, o equilíbrio
torna-se precário.
c) Não subir em escadas portando objetos. Suspenda-os por meio de
corda, ou carregue-os em uma bolsa presa à cintura.
d) Para subir, apoiar firmemente os pés nos degraus e usar ambas as mãos
para segurar-se.
e) As escadas de abrir devem ser abertas até o fim do seu curso, com o
fecho do tirante limitador bem encaixado, antes de serem usadas.
f) As escadas de extensão não devem ter suas partes separadas, para
evitar a quebra de polias e a danificação dos engates.
g) As escadas de abrir não devem ser usadas como escadas de encostar.
h) É obrigatório o uso de cinto de segurança preso à estrutura mais
próxima, em altura superior a 2m do chão. É proibido prender na própria
escada.
i) Nunca subir em escadas com sapatos escorregadios ou sujos.
j) Somente uma pessoa de cada vez deve utilizar a escada para subir ou
descer.
l) Em trabalhos elétricos, devem ser utilizadas escadas de mão do tipo não
condutora, feitas em fibra de vidro, madeira ou outro material não condutor
de eletricidade preferivelmente.
m) Escadas rachadas, quebradas ou defeituosas devem ser inutilizadas e
substituídas. Somente devem ser usadas escadas de comprimento
compatível com a altura da superfície que se irá trabalhar. Extensões
provisórias são perigosas e proibidas.

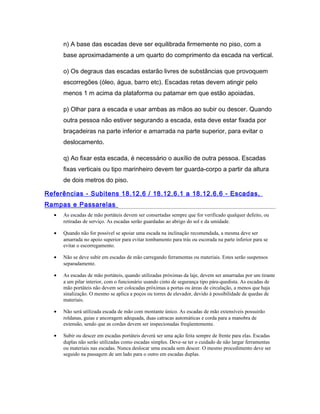

29. n) A base das escadas deve ser equilibrada firmemente no piso, com a
base aproximadamente a um quarto do comprimento da escada na vertical.
o) Os degraus das escadas estarão livres de substâncias que provoquem
escorregões (óleo, água, barro etc). Escadas retas devem atingir pelo
menos 1 m acima da plataforma ou patamar em que estão apoiadas.
p) Olhar para a escada e usar ambas as mãos ao subir ou descer. Quando
outra pessoa não estiver segurando a escada, esta deve estar fixada por
braçadeiras na parte inferior e amarrada na parte superior, para evitar o
deslocamento.
q) Ao fixar esta escada, é necessário o auxílio de outra pessoa. Escadas
fixas verticais ou tipo marinheiro devem ter guarda-corpo a partir da altura
de dois metros do piso.
Referências - Subitens 18.12.6 / 18.12.6.1 a 18.12.6.6 - Escadas,
Rampas e Passarelas
• As escadas de mão portáteis devem ser consertadas sempre que for verificado qualquer defeito, ou
retiradas de serviço. As escadas serão guardadas ao abrigo do sol e da umidade.
• Quando não for possível se apoiar uma escada na inclinação recomendada, a mesma deve ser
amarrada no apoio superior para evitar tombamento para trás ou escorada na parte inferior para se
evitar o escorregamento.
• Não se deve subir em escadas de mão carregando ferramentas ou materiais. Estes serão suspensos
separadamente.
• As escadas de mão portáteis, quando utilizadas próximas da laje, devem ser amarradas por um tirante
a um pilar interior, com o funcionário usando cinto de segurança tipo pára-quedista. As escadas de
mão portáteis não devem ser colocadas próximas a portas ou áreas de circulação, a menos que haja
sinalização. O mesmo se aplica a poços ou torres de elevador, devido à possibilidade de quedas de
materiais.
• Não será utilizada escada de mão com montante único. As escadas de mão extensíveis possuirão
roldanas, guias e ancoragem adequada, duas catracas automáticas e corda para a manobra de
extensão, sendo que as cordas devem ser inspecionadas freqüentemente.
• Subir ou descer em escadas portáteis deverá ser uma ação feita sempre de frente para elas. Escadas
duplas não serão utilizadas como escadas simples. Deve-se ter o cuidado de não largar ferramentas
ou materiais nas escadas. Nunca deslocar uma escada sem descer. O mesmo procedimento deve ser
seguido na passagem de um lado para o outro em escadas duplas.

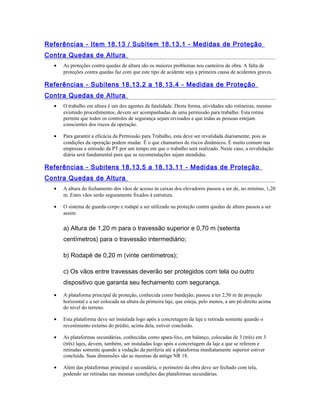

30. Referências - Item 18.13 / Subitem 18.13.1 - Medidas de Proteção
Contra Quedas de Altura
• As proteções contra quedas de altura são os maiores problemas nos canteiros de obra. A falta de
proteções contra quedas faz com que este tipo de acidente seja a primeira causa de acidentes graves.
Referências - Subitens 18.13.2 a 18.13.4 - Medidas de Proteção
Contra Quedas de Altura
• O trabalho em altura é um dos agentes da fatalidade. Desta forma, atividades não rotineiras, mesmo
existindo procedimentos, devem ser acompanhadas de uma permissão para trabalho. Esta rotina
permite que todos os controles de segurança sejam revisados e que todas as pessoas estejam
conscientes dos riscos da operação.
• Para garantir a eficácia da Permissão para Trabalho, esta deve ser revalidada diariamente, pois as
condições da operação podem mudar. É o que chamamos de riscos dinâmicos. É muito comum nas
empresas a emissão da PT por um tempo em que o trabalho será realizado. Neste caso, a revalidação
diária será fundamental para que as recomendações sejam atendidas.
Referências - Subitens 18.13.5 a 18.13.11 - Medidas de Proteção
Contra Quedas de Altura
• A altura do fechamento dos vãos de acesso às caixas dos elevadores passou a ser de, no mínimo, 1,20
m. Estes vãos serão seguramente fixados à estrutura.
• O sistema de guarda-corpo e rodapé a ser utilizado na proteção contra quedas de altura passou a ser
assim:
a) Altura de 1,20 m para o travessão superior e 0,70 m (setenta
centímetros) para o travessão intermediário;
b) Rodapé de 0,20 m (vinte centímetros);
c) Os vãos entre travessas deverão ser protegidos com tela ou outro
dispositivo que garanta seu fechamento com segurança.
• A plataforma principal de proteção, conhecida como bandejão, passou a ter 2,50 m de projeção
horizontal e a ser colocada na altura da primeira laje, que esteja, pelo menos, a um pé-direito acima
do nível do terreno.
• Esta plataforma deve ser instalada logo após a concretagem da laje e retirada somente quando o
revestimento externo do prédio, acima dela, estiver concluído.
• As plataformas secundárias, conhecidas como apara-lixo, em balanço, colocadas de 3 (três) em 3
(três) lajes, devem, também, ser instaladas logo após a concretagem da laje a que se referem e
retiradas somente quando a vedação da periferia até a plataforma imediatamente superior estiver
concluída. Suas dimensões são as mesmas da antiga NR 18.
• Além das plataformas principal e secundária, o perímetro da obra deve ser fechado com tela,
podendo ser retiradas nas mesmas condições das plataformas secundárias.

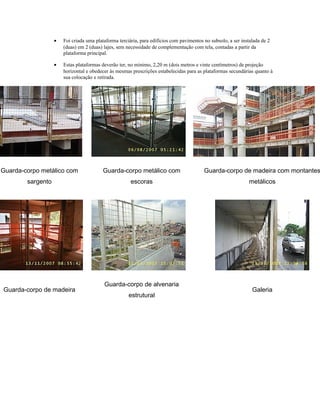

31. • Foi criada uma plataforma terciária, para edifícios com pavimentos no subsolo, a ser instalada de 2
(duas) em 2 (duas) lajes, sem necessidade de complementação com tela, contadas a partir da
plataforma principal.
• Estas plataformas deverão ter, no mínimo, 2,20 m (dois metros e vinte centímetros) de projeção
horizontal e obedecer às mesmas prescrições estabelecidas para as plataformas secundárias quanto à
sua colocação e retirada.
Guarda-corpo metálico com
sargento
Guarda-corpo metálico com
escoras
Guarda-corpo de madeira com montantes
metálicos
Guarda-corpo de madeira
Guarda-corpo de alvenaria
estrutural
Galeria

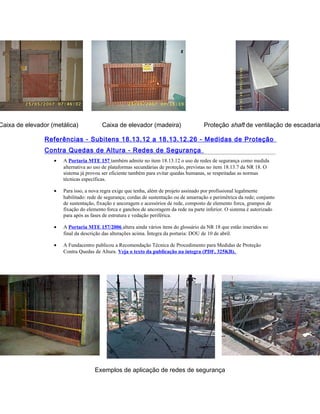

32. Caixa de elevador (metálica) Caixa de elevador (madeira) Proteção shaft de ventilação de escadaria
Referências - Subitens 18.13.12 a 18.13.12.26 - Medidas de Proteção
Contra Quedas de Altura - Redes de Segurança
• A Portaria MTE 157 também admite no item 18.13.12 o uso de redes de segurança como medida
alternativa ao uso de plataformas secundárias de proteção, previstas no item 18.13.7 da NR 18. O
sistema já provou ser eficiente também para evitar quedas humanas, se respeitadas as normas
técnicas específicas.
• Para isso, a nova regra exige que tenha, além de projeto assinado por profissional legalmente
habilitado: rede de segurança; cordas de sustentação ou de amarração e perimétrica da rede; conjunto
de sustentação, fixação e ancoragem e acessórios de rede, composto de elemento forca, grampos de
fixação do elemento forca e ganchos de ancoragem da rede na parte inferior. O sistema é autorizado
para após as fases de estrutura e vedação periférica.
• A Portaria MTE 157/2006 altera ainda vários itens do glossário da NR 18 que estão inseridos no
final da descrição das alterações acima. Íntegra da portaria: DOU de 10 de abril.
• A Fundacentro publicou a Recomendação Técnica de Procedimento para Medidas de Proteção
Contra Quedas de Altura. Veja o texto da publicação na íntegra (PDF, 325KB).
Exemplos de aplicação de redes de segurança

33. Referências - Item 18.14 / Subitens 18.14.1 a 18.14.1.2 -
Movimentação e Transporte de Materiais e Pessoas
• Mais uma vez, destacamos que os profissionais qualificados são aqueles considerados legalmente
habilitados (item 10.8.2). Para isso, é necessário preencher as formalidades de registro nos
respectivos conselhos regionais de fiscalização do exercício profissional.
• O contratante de serviços especializados aplicáveis à NR 18 e aos demais NR deve estar atento aos
requisitos de contrato, de forma a garantir que os trabalhos a ser realizados pelas empresas serão
feitos por pessoas qualificadas. Normalmente, os contratos são padrões e genéricos, porém é preciso
explicitar a qualificação necessária para o trabalho.
Referências - Subitens 18.14.2 a 18.14.20 - Movimentação e
Transporte de Materiais e Pessoas
• Tomando como referência a NR 22, item 22.7.13, recomendamos que o transporte de pessoas em
máquinas ou equipamentos somente será permitido se estes estiverem projetados ou adaptados para
tal fim, por profissional legalmente habilitado.
• Sempre existiu grande dificuldade das empresas em encontrar referências técnicas para fundamentar
algumas práticas para o transporte vertical de pessoas. Por similaridade técnica, sugerimos o uso da
NR 22, item 22.7.14, que determina que o transporte vertical de pessoas. Desta forma, só serão
permitidas em cabines ou gaiolas que possuam as seguintes características:
a) Altura mínima de dois metros;
b) Portas com trancas que impeçam sua abertura acidental;
c) Manter-se fechadas durante a operação de transporte;
d) Teto resistente, com corrimão e saída de emergência;
e) Proteção lateral que impeça o acesso acidental à área externa;
f) Iluminação;
g) Acesso convenientemente protegido;
h) Distância inferior a quinze centímetros entre a plataforma de acesso e a
gaiola;
i) Fixação em local visível do limite máximo de capacidade de carga e de
velocidade;

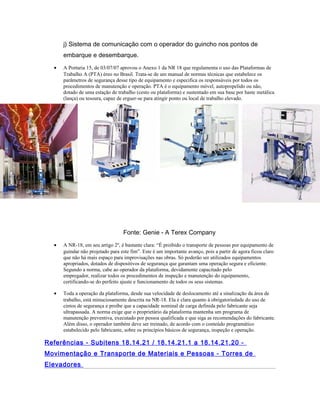

34. j) Sistema de comunicação com o operador do guincho nos pontos de
embarque e desembarque.
• A Portaria 15, de 03/07/07 aprovou o Anexo 1 da NR 18 que regulamenta o uso das Plataformas de
Trabalho A (PTA) éreo no Brasil. Trata-se de um manual de normas técnicas que estabelece os
parâmetros de segurança desse tipo de equipamento e especifica os responsáveis por todos os
procedimentos de manutenção e operação. PTA é o equipamento móvel, autopropelido ou não,
dotado de uma estação de trabalho (cesto ou plataforma) e sustentado em sua base por haste metálica
(lança) ou tesoura, capaz de erguer-se para atingir ponto ou local de trabalho elevado.
Fonte: Genie - A Terex Company
• A NR-18, em seu artigo 2º, é bastante clara: “É proibido o transporte de pessoas por equipamento de
guindar não projetado para este fim”. Este é um importante avanço, pois a partir de agora ficou claro
que não há mais espaço para improvisações nas obras. Só poderão ser utilizados equipamentos
apropriados, dotados de dispositivos de segurança que garantam uma operação segura e eficiente.
Segundo a norma, cabe ao operador da plataforma, devidamente capacitado pelo
empregador, realizar todos os procedimentos de inspeção e manutenção do equipamento,
certificando-se do perfeito ajuste e funcionamento de todos os seus sistemas.
• Toda a operação da plataforma, desde sua velocidade de deslocamento até a sinalização da área de
trabalho, está minuciosamente descrita na NR-18. Ela é clara quanto à obrigatoriedade do uso de
cintos de segurança e proíbe que a capacidade nominal de carga definida pelo fabricante seja
ultrapassada. A norma exige que o proprietário da plataforma mantenha um programa de
manutenção preventiva, executado por pessoa qualificada e que siga as recomendações do fabricante.
Além disso, o operador também deve ser treinado, de acordo com o conteúdo programático
estabelecido pelo fabricante, sobre os princípios básicos de segurança, inspeção e operação.
Referências - Subitens 18.14.21 / 18.14.21.1 a 18.14.21.20 -
Movimentação e Transporte de Materiais e Pessoas - Torres de
Elevadores

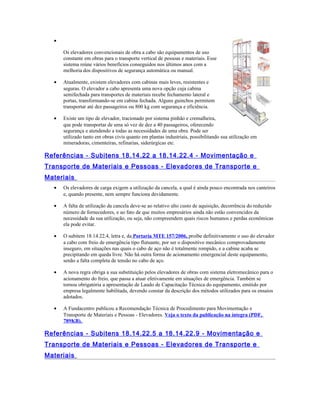

35. •
Os elevadores convencionais de obra a cabo são equipamentos de uso
constante em obras para o transporte vertical de pessoas e materiais. Esse
sistema reúne vários benefícios conseguidos nos últimos anos com a
melhoria dos dispositivos de segurança automática ou manual.
• Atualmente, existem elevadores com cabinas mais leves, resistentes e
seguras. O elevador a cabo apresenta uma nova opção cuja cabina
semifechada para transportes de materiais recebe fechamento lateral e
portas, transformando-se em cabina fechada. Alguns guinchos permitem
transportar até dez passageiros ou 800 kg com segurança e eficiência.
• Existe um tipo de elevador, tracionado por sistema pinhão e cremalheira,
que pode transportar de uma só vez de dez a 40 passageiros, oferecendo
segurança e atendendo a todas as necessidades de uma obra. Pode ser
utilizado tanto em obras civis quanto em plantas industriais, possibilitando sua utilização em
mineradoras, cimenteiras, refinarias, siderúrgicas etc.
Referências - Subitens 18.14.22 a 18.14.22.4 - Movimentação e
Transporte de Materiais e Pessoas - Elevadores de Transporte e
Materiais
• Os elevadores de carga exigem a utilização da cancela, a qual é ainda pouco encontrada nos canteiros
e, quando presente, nem sempre funciona devidamente.
• A falta de utilização da cancela deve-se ao relativo alto custo de aquisição, decorrência do reduzido
número de fornecedores, e ao fato de que muitos empresários ainda não estão convencidos da
necessidade da sua utilização, ou seja, não compreendem quais riscos humanos e perdas econômicas
ela pode evitar.
• O subitem 18.14.22.4, letra e, da Portaria MTE 157/2006, proíbe definitivamente o uso do elevador
a cabo com freio de emergência tipo flutuante, por ser o dispositivo mecânico comprovadamente
inseguro, em situações nas quais o cabo de aço não é totalmente rompido, e a cabine acaba se
precipitando em queda livre. Não há outra forma de acionamento emergencial deste equipamento,
senão a falta completa de tensão no cabo de aço.
• A nova regra obriga a sua substituição pelos elevadores de obras com sistema eletromecânico para o
acionamento do freio, que passa a atuar efetivamente em situações de emergência. Também se
tornou obrigatória a apresentação de Laudo de Capacitação Técnica do equipamento, emitido por
empresa legalmente habilitada, devendo constar da descrição dos métodos utilizados para os ensaios
adotados.
• A Fundacentro publicou a Recomendação Técnica de Procedimento para Movimentação e
Transporte de Materiais e Pessoas - Elevadores. Veja o texto da publicação na íntegra (PDF,
789KB).
Referências - Subitens 18.14.22.5 a 18.14.22.9 - Movimentação e
Transporte de Materiais e Pessoas - Elevadores de Transporte e
Materiais

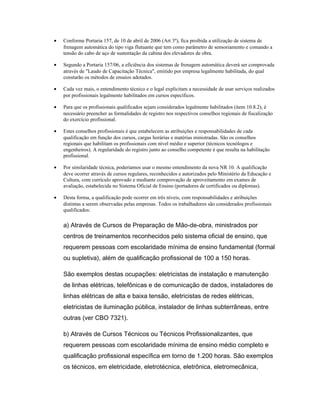

36. • Conforme Portaria 157, de 10 de abril de 2006 (Art 3º), fica proibida a utilização de sistema de
frenagem automática do tipo viga flutuante que tem como parâmetro de sensoriamento e comando a
tensão do cabo de aço de sustentação da cabina dos elevadores de obra.
• Segundo a Portaria 157/06, a eficiência dos sistemas de frenagem automática deverá ser comprovada
através de "Laudo de Capacitação Técnica", emitido por empresa legalmente habilitada, do qual
constarão os métodos de ensaios adotados.
• Cada vez mais, o entendimento técnico e o legal explicitam a necessidade de usar serviços realizados
por profissionais legalmente habilitados em cursos específicos.
• Para que os profissionais qualificados sejam considerados legalmente habilitados (item 10.8.2), é
necessário preencher as formalidades de registro nos respectivos conselhos regionais de fiscalização
do exercício profissional.
• Estes conselhos profissionais é que estabelecem as atribuições e responsabilidades de cada
qualificação em função dos cursos, cargas horárias e matérias ministradas. São os conselhos
regionais que habilitam os profissionais com nível médio e superior (técnicos tecnólogos e
engenheiros). A regularidade do registro junto ao conselho competente é que resulta na habilitação
profissional.
• Por similaridade técnica, poderíamos usar o mesmo entendimento da nova NR 10. A qualificação
deve ocorrer através de cursos regulares, reconhecidos e autorizados pelo Ministério da Educação e
Cultura, com currículo aprovado e mediante comprovação de aproveitamento em exames de
avaliação, estabelecida no Sistema Oficial de Ensino (portadores de certificados ou diplomas).
• Desta forma, a qualificação pode ocorrer em três níveis, com responsabilidades e atribuições
distintas a serem observadas pelas empresas. Todos os trabalhadores são considerados profissionais
qualificados:
a) Através de Cursos de Preparação de Mão-de-obra, ministrados por
centros de treinamentos reconhecidos pelo sistema oficial de ensino, que
requerem pessoas com escolaridade mínima de ensino fundamental (formal
ou supletiva), além de qualificação profissional de 100 a 150 horas.
São exemplos destas ocupações: eletricistas de instalação e manutenção
de linhas elétricas, telefônicas e de comunicação de dados, instaladores de
linhas elétricas de alta e baixa tensão, eletricistas de redes elétricas,
eletricistas de iluminação pública, instalador de linhas subterrâneas, entre
outras (ver CBO 7321).
b) Através de Cursos Técnicos ou Técnicos Profissionalizantes, que
requerem pessoas com escolaridade mínima de ensino médio completo e
qualificação profissional específica em torno de 1.200 horas. São exemplos
os técnicos, em eletricidade, eletrotécnica, eletrônica, eletromecânica,

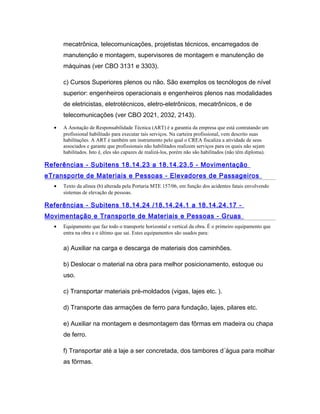

37. mecatrônica, telecomunicações, projetistas técnicos, encarregados de
manutenção e montagem, supervisores de montagem e manutenção de
máquinas (ver CBO 3131 e 3303).
c) Cursos Superiores plenos ou não. São exemplos os tecnólogos de nível
superior: engenheiros operacionais e engenheiros plenos nas modalidades
de eletricistas, eletrotécnicos, eletro-eletrônicos, mecatrônicos, e de
telecomunicações (ver CBO 2021, 2032, 2143).
• A Anotação de Responsabilidade Técnica (ART) é a garantia da empresa que está contratando um
profissional habilitado para executar tais serviços. Na carteira profissional, vem descrito suas
habilitações. A ART é também um instrumento pelo qual o CREA fiscaliza a atividade de seus
associados e garante que profissionais não habilitados realizem serviços para os quais não sejam
habilitados. Isto é, eles são capazes de realizá-los, porém não são habilitados (não têm diploma).
Referências - Subitens 18.14.23 a 18.14.23.5 - Movimentação
eTransporte de Materiais e Pessoas - Elevadores de Passageiros
• Texto da alínea (b) alterada pela Portaria MTE 157/06, em função dos acidentes fatais envolvendo
sistemas de elevação de pessoas.
Referências - Subitens 18.14.24 /18.14.24.1 a 18.14.24.17 -
Movimentação e Transporte de Materiais e Pessoas - Gruas
• Equipamento que faz todo o transporte horizontal e vertical da obra. É o primeiro equipamento que
entra na obra e o último que sai. Estes equipamentos são usados para:
a) Auxiliar na carga e descarga de materiais dos caminhões.
b) Deslocar o material na obra para melhor posicionamento, estoque ou
uso.
c) Transportar materiais pré-moldados (vigas, lajes etc. ).
d) Transporte das armações de ferro para fundação, lajes, pilares etc.
e) Auxiliar na montagem e desmontagem das fôrmas em madeira ou chapa
de ferro.
f) Transportar até a laje a ser concretada, dos tambores d´água para molhar
as fôrmas.

38. g) Transportar das caçambas para concretagem.
h) Usar concreto bombeado, que sustenta o mangote de saída do concreto,
facilitando seu posicionamento.
i) Transportar os andaimes.
j) Ajudar na pré-montagem e desmontagem dos elevadores de carga.
k) Transportar tijolos ou blocos paletizados.
l) Transportar argamassa nas caçambas até as plataformas ou sacadas .
m) Transportar os materiais de acabamento interno até as plataformas ou
sacadas.
n) Transportar o material de acabamento externo até os andaimes.
o) Transportar das plataformas de descarga de um andar ao outro.
p) Auxiliar no transporte de componentes mecânicos no término da obra.
q) Descarregar o entulho na limpeza do prédio.
r) Auxiliar no transporte horizontal e vertical de qualquer material ou
máquina necessária à obra.
s) Economia na redução do tempo de execução da obra e na redução do
custo das tarefas executadas, além da mão-de-obra com seus encargos e
do concreto, permitindo a utilização do concreto convencional.
t) Para escolher o tipo de grua, primeiramente, é necessário conhecer os
vários tipos existentes: móvel, fixa, ascensional, fixa-móvel, automontante.
> Grua Móvel
- É um equipamento normalmente pequeno, montado sobre
rodas, que pode ser rebocado e transitar pela vias públicas

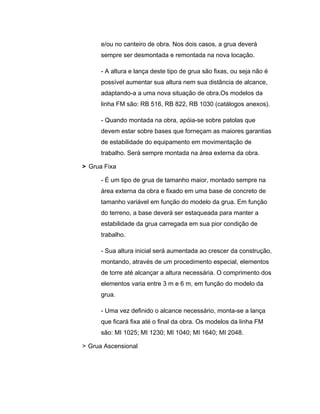

39. e/ou no canteiro de obra. Nos dois casos, a grua deverá
sempre ser desmontada e remontada na nova locação.
- A altura e lança deste tipo de grua são fixas, ou seja não é
possível aumentar sua altura nem sua distância de alcance,
adaptando-a a uma nova situação de obra.Os modelos da
linha FM são: RB 516, RB 822, RB 1030 (catálogos anexos).
- Quando montada na obra, apóia-se sobre patolas que
devem estar sobre bases que forneçam as maiores garantias
de estabilidade do equipamento em movimentação de
trabalho. Será sempre montada na área externa da obra.
> Grua Fixa
- É um tipo de grua de tamanho maior, montado sempre na
área externa da obra e fixado em uma base de concreto de
tamanho variável em função do modelo da grua. Em função
do terreno, a base deverá ser estaqueada para manter a
estabilidade da grua carregada em sua pior condição de
trabalho.
- Sua altura inicial será aumentada ao crescer da construção,
montando, através de um procedimento especial, elementos
de torre até alcançar a altura necessária. O comprimento dos
elementos varia entre 3 m e 6 m, em função do modelo da
grua.
- Uma vez definido o alcance necessário, monta-se a lança
que ficará fixa até o final da obra. Os modelos da linha FM
são: MI 1025; MI 1230; MI 1040; MI 1640; MI 2048.
> Grua Ascensional

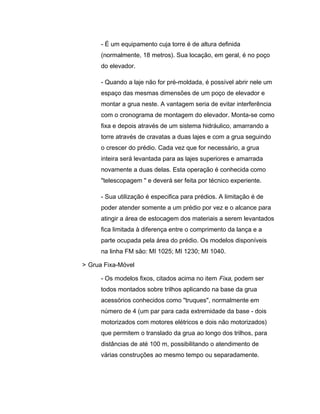

40. - É um equipamento cuja torre é de altura definida
(normalmente, 18 metros). Sua locação, em geral, é no poço
do elevador.
- Quando a laje não for pré-moldada, é possível abrir nele um
espaço das mesmas dimensões de um poço de elevador e
montar a grua neste. A vantagem seria de evitar interferência
com o cronograma de montagem do elevador. Monta-se como
fixa e depois através de um sistema hidráulico, amarrando a
torre através de cravatas a duas lajes e com a grua seguindo
o crescer do prédio. Cada vez que for necessário, a grua
inteira será levantada para as lajes superiores e amarrada
novamente a duas delas. Esta operação é conhecida como
"telescopagem " e deverá ser feita por técnico experiente.
- Sua utilização é especifica para prédios. A limitação é de
poder atender somente a um prédio por vez e o alcance para
atingir a área de estocagem dos materiais a serem levantados
fica limitada à diferença entre o comprimento da lança e a
parte ocupada pela área do prédio. Os modelos disponíveis
na linha FM são: MI 1025; MI 1230; MI 1040.
> Grua Fixa-Móvel
- Os modelos fixos, citados acima no item Fixa, podem ser
todos montados sobre trilhos aplicando na base da grua
acessórios conhecidos como "truques", normalmente em
número de 4 (um par para cada extremidade da base - dois
motorizados com motores elétricos e dois não motorizados)
que permitem o translado da grua ao longo dos trilhos, para
distâncias de até 100 m, possibilitando o atendimento de
várias construções ao mesmo tempo ou separadamente.

41. - A mobilidade sobre trilhos tem uma limitação de
configuração do equipamento: a altura não poderá ser
superior a 30 m.
> Grua Automontante
- Na linha da FM, é melhor identificada como AM 1230. É um
modelo muito interessante que agrupa as vantagens
oferecidas pelas gruas FIXA, MÓVEL e FIXA/MÓVEL.
- A torre composta por dois elementos telescópicos é montada
em chassis dotado de quatro rodas pneumáticas, permitindo o
reboque dentro da obra e nas vias públicas (existe claramente
uma limitação na velocidade a ser alcançada ). Por intermédio
dos comandos elétricos, após montada a lança, a grua levanta
até 18 metros de altura.
- A base dela tem quatro patolas e, portanto, pode trabalhar
como grua fixa sobre bases de concreto. Sua altura pode
alcançar até 80 metros montando elemento após elemento de
6 metros de comprimento, procedendo da mesma maneira
que para grua FIXA.
- Como o equipamento fixo, este modelo também deverá ser
alocado na área externa do prédio e ser amarrado às lajes
após os primeiros 30 metros de altura com "cravatas", para
dar toda a estabilidade possível.
- Ela vem preparada para receber em sua base quatro
truques. Portanto, poderá correr sobre trilhos. O comprimento
máximo da lança é de 35 metros, levantando na ponta 1.000
kg. Quando a lança for de 30 m, a carga aumenta para 1.200
Kg. Já o comprimento mínimo da lança é de 20 metros,
levantando 1.900 kg.

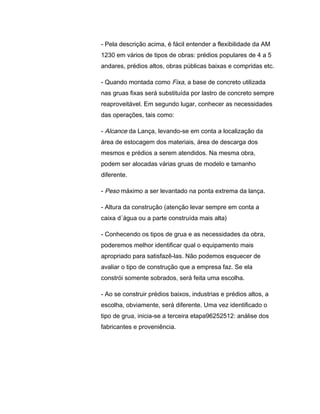

42. - Pela descrição acima, é fácil entender a flexibilidade da AM
1230 em vários de tipos de obras: prédios populares de 4 a 5
andares, prédios altos, obras públicas baixas e compridas etc.
- Quando montada como Fixa, a base de concreto utilizada
nas gruas fixas será substituída por lastro de concreto sempre
reaproveitável. Em segundo lugar, conhecer as necessidades
das operações, tais como:
- Alcance da Lança, levando-se em conta a localização da
área de estocagem dos materiais, área de descarga dos
mesmos e prédios a serem atendidos. Na mesma obra,
podem ser alocadas várias gruas de modelo e tamanho
diferente.
- Peso máximo a ser levantado na ponta extrema da lança.
- Altura da construção (atenção levar sempre em conta a
caixa d´água ou a parte construída mais alta)
- Conhecendo os tipos de grua e as necessidades da obra,
poderemos melhor identificar qual o equipamento mais
apropriado para satisfazê-las. Não podemos esquecer de
avaliar o tipo de construção que a empresa faz. Se ela
constrói somente sobrados, será feita uma escolha.
- Ao se construir prédios baixos, industrias e prédios altos, a
escolha, obviamente, será diferente. Uma vez identificado o
tipo de grua, inicia-se a terceira etapa96252512: análise dos
fabricantes e proveniência.

43. ANEXO III
PLANO DE CARGAS PARA GRUAS
I - DADOS DO LOCAL DE INSTALAÇÃO DO(s) EQUIPAMENTO(s): nome do
empreendimento, endereço completo e número máximo de trabalhadores na obra.

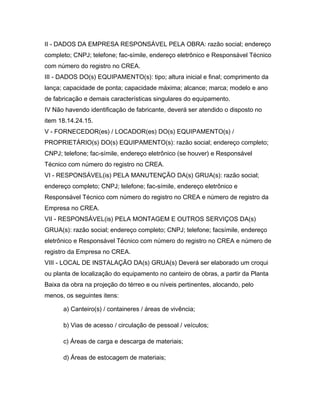

44. II - DADOS DA EMPRESA RESPONSÁVEL PELA OBRA: razão social; endereço
completo; CNPJ; telefone; fac-símile, endereço eletrônico e Responsável Técnico
com número do registro no CREA.
III - DADOS DO(s) EQUIPAMENTO(s): tipo; altura inicial e final; comprimento da
lança; capacidade de ponta; capacidade máxima; alcance; marca; modelo e ano
de fabricação e demais características singulares do equipamento.
IV Não havendo identificação de fabricante, deverá ser atendido o disposto no
item 18.14.24.15.
V - FORNECEDOR(es) / LOCADOR(es) DO(s) EQUIPAMENTO(s) /
PROPRIETÁRIO(s) DO(s) EQUIPAMENTO(s): razão social; endereço completo;
CNPJ; telefone; fac-símile, endereço eletrônico (se houver) e Responsável
Técnico com número do registro no CREA.
VI - RESPONSÁVEL(is) PELA MANUTENÇÃO DA(s) GRUA(s): razão social;
endereço completo; CNPJ; telefone; fac-símile, endereço eletrônico e
Responsável Técnico com número do registro no CREA e número de registro da
Empresa no CREA.
VII - RESPONSÁVEL(is) PELA MONTAGEM E OUTROS SERVIÇOS DA(s)
GRUA(s): razão social; endereço completo; CNPJ; telefone; facsímile, endereço
eletrônico e Responsável Técnico com número do registro no CREA e número de
registro da Empresa no CREA.
VIII - LOCAL DE INSTALAÇÃO DA(s) GRUA(s) Deverá ser elaborado um croqui
ou planta de localização do equipamento no canteiro de obras, a partir da Planta
Baixa da obra na projeção do térreo e ou níveis pertinentes, alocando, pelo
menos, os seguintes itens:
a) Canteiro(s) / containeres / áreas de vivência;
b) Vias de acesso / circulação de pessoal / veículos;
c) Áreas de carga e descarga de materiais;
d) Áreas de estocagem de materiais;

45. e) Outros equipamentos (elevadores, guinchos, geradores e outros);
f) Redes elétricas, transformadores e outras interferências aéreas;
g) Edificações vizinhas, recuos, vias, córregos, árvores e outros;
h) Projeção da área de cobertura da lança e contra-lança;
i) Projeção da área de abrangência das cargas com indicações dos trajetos.
j) Todas as modificações tanto nas áreas de carregamento quanto no
posicionamento ou outras alterações verticais ou horizontais.
Este croqui deverá contemplar todas as alterações tanto nas áreas de
carregamento quanto ao posicionamento e outras alterações verticais ou
horizontais conforme exemplo em anexo.
IX - SISTEMA DE SEGURANÇA Deverão ser observados, no mínimo, os
seguintes itens:
a) Existência de plataformas aéreas fixas ou retráteis para carga e
descarga de materiais;

46. b) Existência de placa de advertência referente às cargas aéreas,
especialmente em áreas de carregamento e descarregamento, bem como
de trajetos de acordo com o item 18.27.1 alínea "g" desta NR;
c) Uso de colete refletivo;
d) A comunicação entre o sinaleiro/amarrador e o operador de grua, deverá
estar prevista no Plano de Carga, observando-se o uso de rádio
comunicador em freqüência exclusiva para esta operação.
X - PESSOAL TÉCNICO QUALIFICAÇÃO MÍNIMA EXIGIDA:
a) Operador da Grua deve ser qualificado de acordo com o item 18.37.5
desta NR e ser treinado conforme o conteúdo programático mínimo, com
carga horária mínima definida pelo fabricante, locador ou responsável pela
obra, devendo, a partir do treinamento, ser capaz de operar conforme as
normas de segurança utilizando os EPI necessários para o acesso à cabine
e para a operação, bem como, executar inspeções periódicas semanais.
Este profissional deve integrar cada "Plano de Carga" e ser capacitado para
as seguintes responsabilidades: operação do equipamento de acordo com
as determinações do fabricante e realização de "Lista de Verificação de
Conformidades" (check-list) com freqüência mínima semanal ou
periodicidade inferior, conforme especificação do responsável técnico do
equipamento.
b) Sinaleiro/Amarrador de cargas deve ser qualificado de acordo com o item
18.37.5 desta NR e ser treinado conforme o conteúdo programático mínimo,
com carga horária mínima de 8 horas. Deve estar qualificado a operar
conforme as normas de segurança, bem como, a executar inspeção
periódica com periodicidade semanal ou outra de menor intervalo de tempo,
conforme especificação do responsável técnico pelo equipamento. Este
profissional deve integrar cada "Plano de Carga" e ser capacitado para as
seguintes responsabilidades: amarração de cargas para o içamento;
escolha correta dos materiais de amarração de acordo com as

47. características das cargas; orientação para o operador da grua referente
aos movimentos a serem executados; observância às determinações do
Plano de Cargas e sinalização e orientação dos trajetos.
XI- RESPONSABILIDADES:
a) Responsável pela Obra Deve observar o atendimento dos seguintes
itens de segurança: aterramento da estrutura da grua, implementação do
PCMAT prevendo a operação com gruas, independentemente do Plano de
Cargas; fiscalização do isolamento de áreas, de trajetos e da correta
aplicação das determinações do Plano de Cargas; elaboração,
implementação e coordenação do Plano de Cargas; disponibilização de
instalações sanitária3s a uma distância máxima de 30m (trinta metros) no
plano vertical e de 50 m (cinqüenta metros) no plano horizontal em relação
à cabine do operador, não se aplicando para gruas com altura livre móvel
superiores às especificadas; verificar registro e assinatura no livro de
inspeções de máquinas e equipamentos, requerido no item 18.22.11 desta
NR e a confirmação da correta operacionalização de todos os dispositivos
de segurança constantes no item 18.14.24.11, no mínimo, após às
seguintes ocasiões: a) instalação do equipamento; b) cada alteração
geométrica ou de posição do equipamento; c) cada operação de
manutenção e ou regulagem nos sistemas de freios do equipamento, com
especial atenção para o sistema de freio do movimento vertical de cargas.
b) Responsável pela Manutenção, Montagem e Desmontagem Deve
designar pessoal com treinamento e qualificação para executar as
atividades que deverão sempre estar sob supervisão de profissional
legalmente habilitado, durante as atividades de manutenção, montagem,
desmontagem, telescopagem, ascensão e conservação do equipamento;
checagem da operacionalização dos dispositivos de segurança, bem como,
entrega técnica do equipamento e registro destes eventos em livro de
inspeção ou relatório específico.

48. c) Responsável pelo Equipamento: Deve fornecer equipamento em perfeito
estado de conservação e funcionamento como definido pelo Manual do
Fabricante, observando o disposto no item 18.14.24.15 desta NR, mediante
emissão de ART Anotação de Responsabilidade Técnica referente à
liberação técnica efetuada antes da entrega.
XII - MANUTENÇÃO E ALTERAÇÃO NO EQUIPAMENTO
Toda intervenção no equipamento deve ser registrada em relatório próprio a ser
fornecido, mediante recibo, devendo tal relatório, ser registrado ou anexado ao
livro de inspeção de máquinas e equipamentos. Os serviços de montagem,
desmontagem, ascensões, telescopagens e manutenções, devem estar sob
supervisão e responsabilidade de engenheiro legalmente habilitado responsável
com emissão de ART Anotação de Responsabilidade Técnica específica para a
obra e para o equipamento em questão.
XIII - DOCUMENTAÇÃO OBRIGATÓRIA NO CANTEIRO
No canteiro de obras deverá ser mantida a seguinte documentação mínima
relativa à(s) grua(s):
a) Contrato de locação, se houver;
b) Lista de Verificação de Conformidades (check-list) a cargo do operador
da grua;
c) Lista de Verificação de Conformidades (check-list) a cargo do
Sinaleiro/Amarrador de cargas referente aos materiais de içamento.
d) Livro de inspeção da grua conforme disposto no item 18.22.11 desta NR-
18;
e) Comprovantes de qualificação e treinamento do pessoal envolvido na
operacionalização e operação da grua;
f) Cópia da ART - Anotação de Responsabilidade Técnica do engenheiro
responsável nos casos previstos nesta NR;

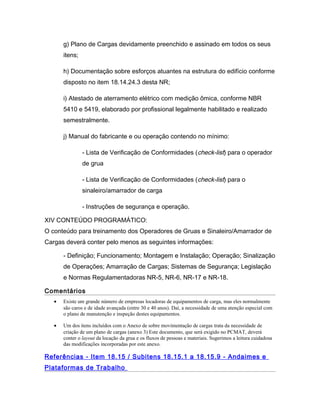

49. g) Plano de Cargas devidamente preenchido e assinado em todos os seus
itens;
h) Documentação sobre esforços atuantes na estrutura do edifício conforme
disposto no item 18.14.24.3 desta NR;
i) Atestado de aterramento elétrico com medição ômica, conforme NBR
5410 e 5419, elaborado por profissional legalmente habilitado e realizado
semestralmente.
j) Manual do fabricante e ou operação contendo no mínimo:
- Lista de Verificação de Conformidades (check-list) para o operador
de grua
- Lista de Verificação de Conformidades (check-list) para o
sinaleiro/amarrador de carga
- Instruções de segurança e operação.
XIV CONTEÚDO PROGRAMÁTICO:
O conteúdo para treinamento dos Operadores de Gruas e Sinaleiro/Amarrador de
Cargas deverá conter pelo menos as seguintes informações:
- Definição; Funcionamento; Montagem e Instalação; Operação; Sinalização
de Operações; Amarração de Cargas; Sistemas de Segurança; Legislação
e Normas Regulamentadoras NR-5, NR-6, NR-17 e NR-18.
Comentários
• Existe um grande número de empresas locadoras de equipamentos de carga, mas eles normalmente
são caros e de idade avançada (entre 30 e 40 anos). Daí, a necessidade de uma atenção especial com
o plano de manutenção e inspeção destes equipamentos.
• Um dos itens incluídos com o Anexo de sobre movimentação de cargas trata da necessidade de
criação de um plano de cargas (anexo 3) Este documento, que será exigido no PCMAT, deverá
conter o layout da locação da grua e os fluxos de pessoas e materiais. Sugerimos a leitura cuidadosa
das modificações incorporadas por este anexo.
Referências - Item 18.15 / Subitens 18.15.1 a 18.15.9 - Andaimes e
Plataformas de Trabalho

50. • Plataformas necessárias à execução de trabalhos em lugares elevados, onde não possam ser
executados em condições de segurança a partir do piso. São utilizados em serviços de construção,
reforma, demolição, pintura, limpeza e manutençao. Segundo a Norma NBR 6604 - Segurança em
Andaimes, eles podem ser divididos da seguinte forma:
o Suspensos;
o Tipo cadeira de contramestre;
o Inclinados;
o Ssobre cavaletes;
o Travessão.
• Quanto a sua utilização os andaimes pode ser classificados da seguinte forma:
o Andaimes Suspensos: Utilizados para reformas em fachadas, pintura, limpeza,
impermeabilizações e instalações de tubulações. Trabalham sem obstruir a passagem dos
pedestres e são uma opção segura para estas operações. Ex: balancim leve, balancim
elétrico e balancim individual (cadeirinha).
o Andaimes de Encaixe: Ideal para serviços em áreas com grandes interferências
(escoramentos, passarelas, outros) ou em áreas de difícil acesso aos andaimes tradicionais.
o Andaimes Modulados: Utilizados para reformas em fachadas, pinturas, limpezas,
impermeabilizações e instalações de tubulações. Podem trabalhar sem obstruir a passagem
dos pedestres
• O seguintes requisitos de segurança devem ser seguidos:
o Os andaimes devem ser montados por mais de uma pessoa;
o Andaimes não devem conter peças de fabricantes diferentes;
o Deve suportar duas vezes o peso ao qual será submetido;
o Deve ser montado sobre superfície nivelada;
o A superfície deve ser sólida para não ceder com o peso;
o Deve ser inspecionado antes e após o uso;
o Peças danificadas devem ser reparadas ou destruídas.
• Neste item, é determinado que se tenha um profissional legalmente habilitado, sem especificar qual
habilitação específica, para dimensionar a estrutura de sustentação e fixação do andaime.
• Deve ser garantido aos empregados acesso seguro aos andaimes. Os meios de acesso podem ser
escadas fixas, portáteis, rampas ou degraus. Qualquer que seja o meio de acesso o usuário deve estar
seguro de que os mesmos estejam em boas condições e não ofereçam riscos a sua segurança. O
sistema de guarda-corpo e rodapé estende-se às cabeceiras e a todo o perímetro, com exceção do lado
da face de trabalho, obedecendo às especificações do item 18.13.5:

51. o Ser construído com altura de 1,20 m para o travessão superior e 0,70m (setenta centímetros)
para o travessão intermediário;
o Ter rodapé com altura de 0,20m (vinte centímetros);
o Ter vãos entre travessas preenchidos com tela ou outro dispositivo que garanta o
fechamento seguro da abertura.
• A segurança com andaimes deve ser um requisito existente em qualquer tipo de obra e deve o mesmo
tratamento e cuidado que qualquer outro existente de execução. Um trabalho somente será seguro se
for planejado adequadamente sob o ponto de vista preventivo. Nesta etapa devem ser identificados os
perigos, avaliados os riscos e sugeridos formas de controle para minimizar a probabilidade de
ocorrência de acidentes.
• Os objetivos da etapa de planejamento iinclui:
o Identificar os perigos, avaliar os riscos;
o Sugerir medidas de controle;
o Identificar os empregados próprios e terceiros envolvidos nos trabalhos;
o Informar os riscos para a equipe sobre a operação a ser realizada;
o Certificar que as medidas de controle sugeridas e aceitas foram implementadas.
• A segurança física na montagem de andaime inclui:
o Colocação de lonas ou redes de proteção em alguns casos requer estudos de concreto;
o Em caso de dúvidas com relação a zona de apoio do andaime, as operações de montagem
deverão ser suspensas;
o Verificação de carga, descarga e armazenamento de materiais (sinalização das zonas de
risco e paletização dos materiais);
o Içamento cuidadoso do material na zona de montagem, utilizando equipamento específico;
o Autorização do pessoal qualificado para modificar qualquer aspecto estrutural;
o Atender tosos os requisitos de segurança operacional
o Utilizar EPI e EPC.

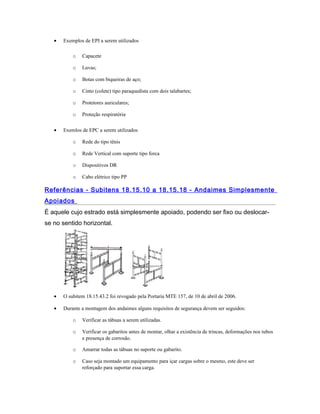

52. • Exemplos de EPI a serem utilizados
o Capacete
o Luvas;
o Botas com biqueiras de aço;
o Cinto (colete) tipo paraquedista com dois talabartes;
o Protetores auriculares;
o Proteção respiratória
• Exemlos de EPC a serem utilizados
o Rede do tipo tênis
o Rede Vertical com suporte tipo forca
o Dispositivos DR
o Cabo elétrico tipo PP
Referências - Subitens 18.15.10 a 18.15.18 - Andaimes Simplesmente
Apoiados
É aquele cujo estrado está simplesmente apoiado, podendo ser fixo ou deslocar-
se no sentido horizontal.
• O subitem 18.15.43.2 foi revogado pela Portaria MTE 157, de 10 de abril de 2006.
• Durante a montagem dos andaimes alguns requisitos de segurança devem ser seguidos:
o Verificar as tábuas a serem utilizadas.
o Verificar os gabaritos antes de montar, olhar a existência de trincas, deformações nos tubos
e presença de corrosão.
o Amarrar todas as tábuas no suporte ou gabarito.
o Caso seja montado um equipamento para içar cargas sobre o mesmo, este deve ser
reforçado para suportar essa carga.

53. o Boa organização e limpeza da plataforma são fundamentais para a segurança do trabalho.
o Qualquer trabalhador que execute tarefas em uma plataforma deverá ser treinado no uso
correto dos equipamentos.
o Em trabalhos sobre andaimes acima de 2 metros é obrigatório o uso do cinto de segurança.
Obs. O cinto de segurança não pode ser fixado na estrutura do andaime.
o Nunca trabalhe sobre andaimes durante tempestades, chuvas ou ventanias.
As barras de travamento devem ser colocadas de três em três módulos, no sen
formar um X.
Colocação de tábuas e corrimões
• As pranchas não devem ser testadas pelo usu
qualidade das pranchas deve-se observar o s
o As pranchas têm grandes nós na ma
o As nervuras acompanham o sentido
o Existe alguma rachadura na pranch
o Há sinais de desgaste?
• Não utilizar tábuas queimadas.
• Não utilizar tábuas apodrecidas.
• Não utilizar tábuas com cupins.

54. Ao usar duas ou mais tábuas o espaçamento entre elas
deve ser de no máximo 30 mm.
A justaposição das extremidades de d
ser de 300 a 800 mm.
• Corrimão de proteção: Se o andaime for erguido acima de 1,5 m acima do nível do chão, deverá
ser dotado de corrimãos de proteção. Este corrimão não deverá ter menos de 90 cm nem mais de 1 m
de altura, medidos a partir da plataforma do andaime.
• Proteção ao nível dos pés: Tais proteções são instaladas para evitar ou diminuir a possibilidade de
trabalhadores que estão em altura elevada atingirem ou chutarem algum ítem, projetando-o para
baixo.
• Solda e corte com maçarico: Para trabalhos de solda ou corte sobre plataformas deve-se garantir
que a área sobre a plataforma, assim como a área abaixo dela estejam devidamente isoladas e
protegidas. Todos os materiais inflamáveis devem ser removidos do local e o pessoal nas
proximidades deve estar usando EPIs adequados.
• Desmontagem dos andaimes: A desmontagem é tarefa de maior risco que a montagem, logo,
necessita maior cuidado.
o Verifique a existência de restos de materiais sobre as tábuas dos andaimes.
o Verifique a existência de tábuas soltas.
o Realize a desmontagem sempre de cima para baixo.
o Utilizar equipamento auxiliar sempre que possível, como skymunck, guindaste, hyster, etc...
o Usar cinto de segurança durante toda desmontagem.
o Nunca ficar no piso que está sendo desmontado, ficar no andar de baixo ou fora do
andaime.
Referências - Subitens 18.15.19 a 18.15.25 - Andaimes Fachadeiros

55. Andaime metálico simplesmente apoiado, fixado à estrutura na extensão da
fachada.
• As instruções de montagem indicadas a seguir seguem os princípios definidos pela Norma Européia
UNE 76502:1990 (CEN-HD 1000:1988).
Elementos do Sistema
1-Nivelador de base
2-Inicializadorde base
3-Elemento de andaime
4-Diagonal de
contraventamento
5-Barra horizontal
6-Plataforma de trabalho
7-Plataforma de serviço
8-Escada de acesso
9-Rodapé frontal

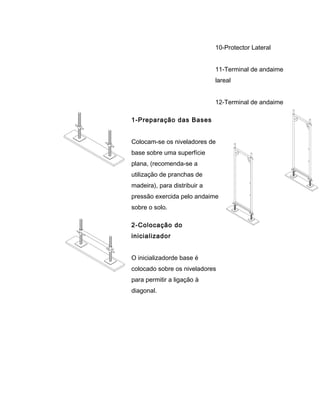

56. 10-Protector Lateral
11-Terminal de andaime
lareal
12-Terminal de andaime
1-Preparação das Bases
Colocam-se os niveladores de
base sobre uma superfície
plana, (recomenda-se a
utilização de pranchas de
madeira), para distribuir a
pressão exercida pelo andaime
sobre o solo.
2-Colocação do
inicializador
O inicializadorde base é
colocado sobre os niveladores
para permitir a ligação à
diagonal.

57. 4-Colocação das barras e diagonal
Colocar as barras (guarda-costas) e a
diagonal. As diagonais vão assegurar a
estabilidade geral do andaime
5-Colocação das plataformas e
nivelamento
As plataformas anti-derrapantes são colocada
em níveis de 2,0 em 2,0 m. Para garantir o
nivelamento e aprumamentodo andaime afina
se as bases reguláveis sempre que necessár
Verificar também a distância do andaime á
fachada.

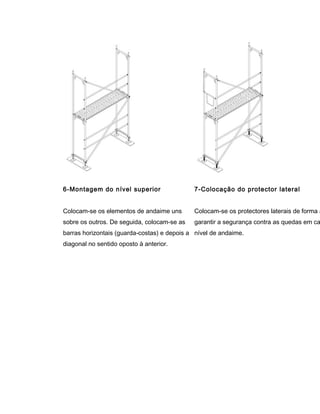

58. 6-Montagem do nível superior
Colocam-se os elementos de andaime uns
sobre os outros. De seguida, colocam-se as
barras horizontais (guarda-costas) e depois a
diagonal no sentido oposto à anterior.
7-Colocação do protector lateral
Colocam-se os protectores laterais de forma a
garantir a segurança contra as quedas em ca
nível de andaime.

59. 8-Colocação dos rodapés
Os rodapés são encaixados de uma forma
simples e rápida, de acordo com o exigido
pela norma.
9-Colocação da plataforma de escada
O acesso a cada nível de trabalho é feito pela
escada interior própria.
Fig.1 - Esquema de colocação das amarraçõ
diagonais no andaime.

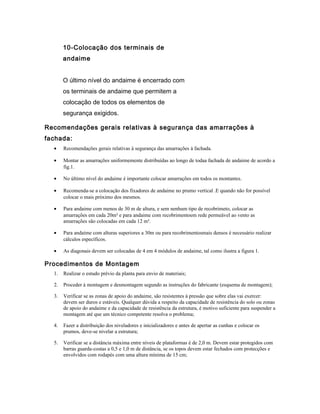

60. 10-Colocação dos terminais de
andaime
O último nível do andaime é encerrado com
os terminais de andaime que permitem a
colocação de todos os elementos de
segurança exigidos.
Recomendações gerais relativas à segurança das amarrações à
fachada:
• Recomendações gerais relativas à segurança das amarrações à fachada.
• Montar as amarrações uniformemente distribuídas ao longo de todaa fachada de andaime de acordo a
fig.1.
• No último nível do andaime é importante colocar amarrações em todos os montantes.
• Recomenda-se a colocação dos fixadores de andaime no prumo vertical .E quando não for possível
colocar o mais próximo dos mesmos.
• Para andaime com menos de 30 m de altura, e sem nenhum tipo de recobrimeto, colocar as
amarrações em cada 20m² e para andaime com recobrimentoem rede permeável ao vento as
amarrações são colocadas em cada 12 m².
• Para andaime com alturas superiores a 30m ou para recobrimentosmais densos é necessário realizar
cálculos específicos.
• As diagonais devem ser colocadas de 4 em 4 módulos de andaime, tal como ilustra a figura 1.
Procedimentos de Montagem
1. Realizar o estudo prévio da planta para envio de materiais;
2. Proceder à montagem e desmontagem segundo as instruções do fabricante (esquema de montagem);
3. Verificar se as zonas de apoio do andaime, são resistentes à pressão que sobre elas vai exercer:
devem ser duros e estáveis. Qualquer dúvida a respeito da capacidade de resistência do solo ou zonas
de apoio do andaime e da capacidade de resistência da estrutura, é motivo suficiente para suspender a
montagem até que um técnico competente resolva o problema;
4. Fazer a distribuição dos niveladores e inicializadores e antes de apertar as cunhas e colocar os
prumos, deve-se nivelar a estrutura;
5. Verificar se a distância máxima entre níveis de plataformas é de 2,0 m. Devem estar protegidos com
barras guarda-costas a 0,5 e 1,0 m de distância, se os topos devem estar fechados com protecções e
envolvidos com rodapés com uma altura mínima de 15 cm;

61. 6. Quando a estrutura não cumpre a regra da auto-estabilidade devem existir amarrações a estruturas
sólidas (pilares, vigas, lajes, etc.) As amarrações são colocadas de 5 em 5 m na horizontal em
prumadas alternativas e na vertical de 6,0 m em 6,0m em altura em todas as prumadas;
7. O acesso aos vários níveis de trabalho deve realizar-se por escadas interiores;
8. As plataformas de trabalho devem ter no mínimo de 60 cm de largura;
9. Não abandonar materiais ou ferramentas no andaime;
10. A circulação pelo andaime deve ser livre e contínua;
11. Ter em consideração as capacidades de carga que obrigatoriamentesão indicadas nas plataformas;
12. Não descarregar cargas de forma violenta sobre o andaime;
13. Verificar regularmente os pontos de fixação do andaime à fachada (é muito frequente os utilizadores
do andaime retirar pontos de fixação para lhes facilitar o trabalho;
14. Antes de iniciar os trabalhos de utilização do andaime o responsável pela segurança na obra deve
verificar a correcta montagem do andaime.
Referências - Subitens 18.15.26 a 18.15.27 - Andaimes Móveis
Plataforma de trabalho cuja estrutura esta montada sobre rodízios.
• As instruções de montagem indicadas a seguir seguem os princípios definidos pela Norma Européia
UNE 76502:1990 (CEN-HD 1000:1988).

62. • A estruturas das
torres de escada estão
submetidas ás
mesmas cargas que
qualquer outro tipo
de andaime, para
poder considerar a
auto estabilidade,
temos que comprovar
que as cargas não são
suficientes para
desestabilizar a
estrutura. Para isso
temos a favor o peso
próprio da estrutura,
quanto mais pesada
melhor é o
comportamento em
relação ao
desequilíbrio
provocado pelas
cargas a que estão
submetidas e à força
do vento. ara torres
realizadas em aço
sem nenhum tipo de
cobertura, o método
orientativo para
provar se é auto-
estável é o seguinte:
- Em espaços
interiores, sem
vento a máxima
altura (H)não
pode ser
superior a
quatro vezes o
lado (L) menor –
H (max.)<=4* L
(menor).
- Em espaços
interiores a
altura (H)

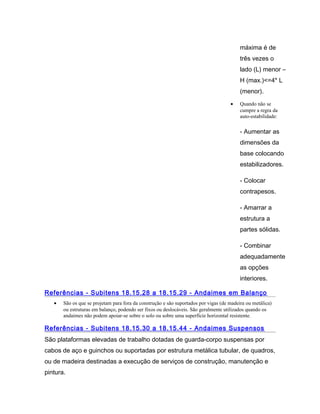

63. máxima é de
três vezes o
lado (L) menor –
H (max.)<=4* L
(menor).
• Quando não se
cumpre a regra da
auto-estabilidade:
- Aumentar as
dimensões da
base colocando
estabilizadores.
- Colocar
contrapesos.
- Amarrar a
estrutura a
partes sólidas.
- Combinar
adequadamente
as opções
interiores.
Referências - Subitens 18.15.28 a 18.15.29 - Andaimes em Balanço
• São os que se projetam para fora da construção e são suportados por vigas (de madeira ou metálica)
ou estruturas em balanço, podendo ser fixos ou deslocáveis. São geralmente utilizados quando os
andaimes não podem apoiar-se sobre o solo ou sobre uma superfície horizontal resistente.
Referências - Subitens 18.15.30 a 18.15.44 - Andaimes Suspensos
São plataformas elevadas de trabalho dotadas de guarda-corpo suspensas por
cabos de aço e guinchos ou suportadas por estrutura metálica tubular, de quadros,
ou de madeira destinadas a execução de serviços de construção, manutenção e
pintura.

64. • A Portaria MTE 30 (20/12/01) alterou a redação do item 18.15 Andaimes, passando a se chamar
Andaimes Suspensos. Alteração já efetuada no texto acima.
• É proibido o uso de pintura que encubra imperfeições da madeira, valendo estas obervações para os
diferentes tipos de andaimes suspensos:
a) Escadas ou rampas devem ser previstas para andaimes a partir de 1,50
m de altura. Andaimes de madeira somente podem ser instalados em obras
de até três pavimentos, ou altura equivalente.
b) Andaimes fachadeiros devem dispor de proteção com tela de arame
galvanizado ou material de resistência e durabilidade equivalentes a partir
da primeira plataforma de trabalho, até, pelo menos, 2 m acima da última
plataforma de trabalho.
c) Os dispositivos de suspensão devem ser verificados, diariamente, pelos
usuários e pelo responsável da obra, antes de iniciados os trabalhos. Os
cabos utilizados terão comprimento que, para a posição mais baixa do
estrado, restem, pelo menos, seis voltas sobre cada tambor;
d) É proibido acrescentar trechos em balanço no seu estrado. O máximo de
trabalhadores no andaime é dois. Deve ser usado cinto de segurança, tipo
pára-quedista, ligado ao trava-queda em cabo de guia independente.
e) Para ter um guincho só, será necessária a instalação de um segundo
cabo de segurança em cada guincho. Não é permitida a interligação de
estrados nestes andaimes.

65. f) A cadeira suspensa somente deve ser utilizada quando
não for possível a instalação de andaimes. A sustentação
deve ser feita através de cabo de aço.
Referências - Subitem 18.15.45 - Andaimes Suspensos
Motorizados
São plataformas elevadas de trabalho dotadas de guarda-
corpo motorizado suspensas por cabos de aço e guinchos
ou suportadas por estrutura metálica tubular, de quadros,
ou de madeira destinadas a execução de serviços de
construção, manutenção e pintura.
Referências - Subitens 18.15.46 e 18.15.47 - Plataforma de Trabalho
com Sistema de Movimentação Vertical em Pinhão e Cremalheira e
Plataformas Hidráulicas

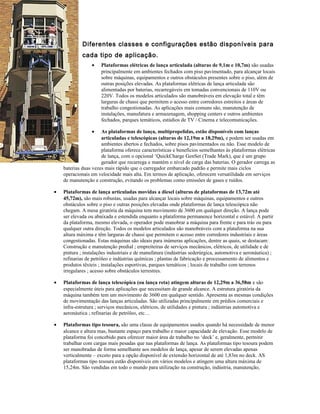

• Existe atualmente no mercado uma variedade muito grande de equipamentos específicos para
elevação de pessoas denominados plataformas aéreas. Estes equipamentos são utilizados para
manutenção em locais que exigem movimentação vertical com deslocamento rápido e seguro em
áreas com obstáculos.
Referências - Subitem 18.15.48 - Plataformas por Cremalheira
• A cremalheira substitui os andaimes
tradicionais permitindo um trabalho
seguro e racional evitando-se ao
máximo os riscos de acidentes.
Referências - Subitens 18.15.49 a 18.15.55 - Cadeiras Suspensas
• A Portaria MTE 13 (09/07/03) alterou os itens 18.15 e 18.16, incluindo aqueles referentes à cadeira
suspensa, popularmente chamada de balancim individual. Este equipamento sempre foi utilizado

66. para pequenos trabalhos envolvendo manutenção de fachadas, limpeza de vidros, pinturas externas,
entre outros. Vale ressaltar que o uso deste equipamento deve ser feito somente em locais onde o
andaime suspenso leve não possa ser utilizado.
• Na foto ao lado é possível exemplificar um tipo de balancim individua com assento individual no
formato de conchal. Para uso deste equipamento é obrigatório o uso do trava-quedas e cinto
segurança. Observe o sistema cabo passante que permite movimentações rápidas, independente da
altura de trabalho, em função do não acúmulo de cabo de aço na caixa de comandos. Sistema de
fixação através de ganchos, afastadores, vigas ou sistemas contra-peso. Aplicabilidade:
o Locais de difícil acesso;
o Limpeza e conservação de fachada;
o Manutenções prediais, industriais e residenciais.
• Esta Portaria foi elaborada a partir da ata da XXIV Reunião Ordinária do Comitê Permanente
Nacional sobre Condições e Meio Ambiente de Trabalho na Indústria da Construção CPN, realizada
nos dias 23 e 24/04/2002, criando e modificando os itens de 18.15.49 a 18.15.55, introduzindo a
CADEIRA SUSPENSA. O não atendimento aos requisitos deste item implica em infração de grau 4.
Os seguintes aspectos de segurança devem ser obrigatoriamente atendidos:
a) Sistema dotado com dispositivo de subida e descida com
dupla trava de segurança, quando a sustentação for
através de cabo de aço;
b) Sistema dotado com dispositivo de descida com dupla
trava de segurança, quando a sustentação for por meio de
cabo de fibra sintética;
c) Requisitos mínimos de conforto previstos na NR 17
Ergonomia;
d) Sistema de fixação do trabalhador por meio de cinto.
(devendo este ser tipo pára-quedista 18.15.52);
e) O trabalhador deve utilizar cinto de segurança, tipo pára-
quedista, ligado ao trava-quedas em cabo-guia
independente;
f) A cadeira suspensa deve apresentar na sua estrutura,
em caracteres indeléveis e bem visíveis, a razão social do
fabricante e o número de registro respectivo no CNPJ

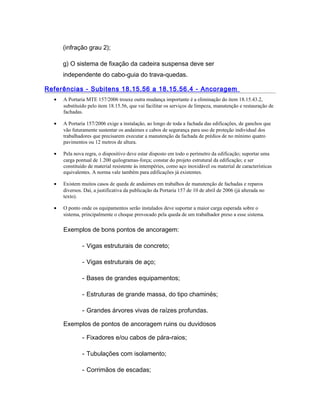

67. (infração grau 2);
g) O sistema de fixação da cadeira suspensa deve ser
independente do cabo-guia do trava-quedas.
Referências - Subitens 18.15.56 a 18.15.56.4 - Ancoragem
• A Portaria MTE 157/2006 trouxe outra mudança importante é a eliminação do item 18.15.43.2,
substituído pelo item 18.15.56, que vai facilitar os serviços de limpeza, manutenção e restauração de
fachadas.
• A Portaria 157/2006 exige a instalação, ao longo de toda a fachada das edificações, de ganchos que
vão futuramente sustentar os andaimes e cabos de segurança para uso de proteção individual dos
trabalhadores que precisarem executar a manutenção da fachada de prédios de no mínimo quatro
pavimentos ou 12 metros de altura.
• Pela nova regra, o dispositivo deve estar disposto em todo o perímetro da edificação; suportar uma
carga pontual de 1.200 quilogramas-força; constar do projeto estrutural da edificação; e ser
constituído de material resistente às intempéries, como aço inoxidável ou material de características
equivalentes. A norma vale também para edificações já existentes.
• Existem muitos casos de queda de andaimes em trabalhos de manutenção de fachadas e reparos
diversos. Daí, a justificativa da publicação da Portaria 157 de 10 de abril de 2006 (já alterada no
texto).
• O ponto onde os equipamentos serão instalados deve suportar a maior carga esperada sobre o
sistema, principalmente o choque provocado pela queda de um trabalhador preso a esse sistema.
Exemplos de bons pontos de ancoragem:
- Vigas estruturais de concreto;
- Vigas estruturais de aço;
- Bases de grandes equipamentos;
- Estruturas de grande massa, do tipo chaminés;
- Grandes árvores vivas de raízes profundas.
Exemplos de pontos de ancoragem ruins ou duvidosos
- Fixadores e/ou cabos de pára-raios;
- Tubulações com isolamento;
- Corrimãos de escadas;

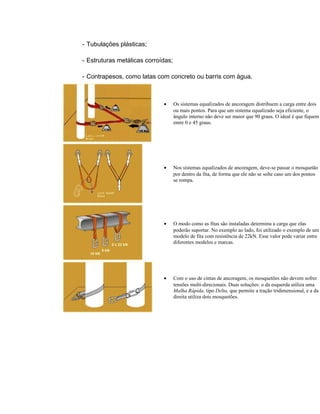

68. - Tubulações plásticas;
- Estruturas metálicas corroídas;
- Contrapesos, como latas com concreto ou barris com água.
• Os sistemas equalizados de ancoragem distribuem a carga entre dois
ou mais pontos. Para que um sistema equalizado seja eficiente, o
ângulo interno não deve ser maior que 90 graus. O ideal é que fiquem
entre 0 e 45 graus.
• Nos sistemas equalizados de ancoragem, deve-se passar o mosquetão
por dentro da fita, de forma que ele não se solte caso um dos pontos
se rompa.
• O modo como as fitas são instaladas determina a carga que elas
poderão suportar. No exemplo ao lado, foi utilizado o exemplo de um
modelo de fita com resistência de 22kN. Esse valor pode variar entre
diferentes modelos e marcas.
• Com o uso de cintas de ancoragem, os mosquetões não devem sofrer
tensões multi-direcionais. Duas soluções: o da esquerda utiliza uma
Malha Rápida, tipo Delta, que permite a tração tridimensional, e a da
direita utiliza dois mosquetões.

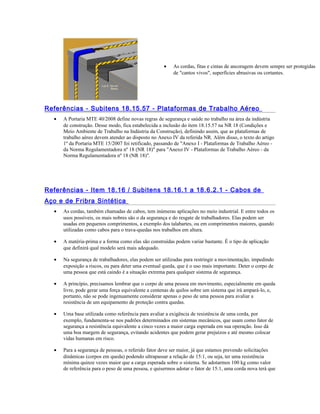

69. • As cordas, fitas e cintas de ancoragem devem sempre ser protegidas
de "cantos vivos", superfícies abrasivas ou cortantes.
Referências - Subitens 18.15.57 - Plataformas de Trabalho Aéreo
• A Portaria MTE 40/2008 define novas regras de segurança e saúde no trabalho na área da indústria
de construção. Desse modo, fica estabelecida a inclusão do item 18.15.57 na NR 18 (Condições e
Meio Ambiente de Trabalho na Indústria da Construção), definindo assim, que as plataformas de
trabalho aéreo devem atender ao disposto no Anexo IV da referida NR. Além disso, o texto do artigo
1º da Portaria MTE 15/2007 foi retificado, passando de "Anexo I - Plataformas de Trabalho Aéreo -
da Norma Regulamentadora nº 18 (NR 18)" para "Anexo IV - Plataformas de Trabalho Aéreo - da
Norma Regulamentadora nº 18 (NR 18)".
Referências - Item 18.16 / Subitens 18.16.1 a 18.6.2.1 - Cabos de
Aço e de Fribra Sintética
• As cordas, também chamadas de cabos, tem inúmeras aplicações no meio industrial. E entre todos os
usos possíveis, os mais nobres são o da segurança e do resgate de trabalhadores. Elas podem ser
usadas em pequenos comprimentos, a exemplo dos talabartes, ou em comprimentos maiores, quando
utilizadas como cabos para o trava-quedas nos trabalhos em altura.
• A matéria-prima e a forma como elas são construídas podem variar bastante. É o tipo de aplicação
que definirá qual modelo será mais adequado.
• Na segurança de trabalhadores, elas podem ser utilizadas para restringir a movimentação, impedindo
exposição a riscos, ou para deter uma eventual queda, que é o uso mais importante. Deter o corpo de
uma pessoa que está caindo é a situação extrema para qualquer sistema de segurança.
• A princípio, precisamos lembrar que o corpo de uma pessoa em movimento, especialmente em queda
livre, pode gerar uma força equivalente a centenas de quilos sobre um sistema que irá ampará-lo, e,
portanto, não se pode ingenuamente considerar apenas o peso de uma pessoa para avaliar a
resistência de um equipamento de proteção contra quedas.
• Uma base utilizada como referência para avaliar a exigência de resistência de uma corda, por
exemplo, fundamenta-se nos padrões determinados em sistemas mecânicos, que usam como fator de
segurança a resistência equivalente a cinco vezes a maior carga esperada em sua operação. Isso dá
uma boa margem de segurança, evitando acidentes que podem gerar prejuízos e até mesmo colocar
vidas humanas em risco.
• Para a segurança de pessoas, o referido fator deve ser maior, já que estamos prevendo solicitações
dinâmicas (corpos em queda) podendo ultrapassar a relação de 15:1, ou seja, ter uma resistência
mínima quinze vezes maior que a carga esperada sobre o sistema. Se adotarmos 100 kg como valor
de referência para o peso de uma pessoa, e quisermos adotar o fator de 15:1, uma corda nova terá que

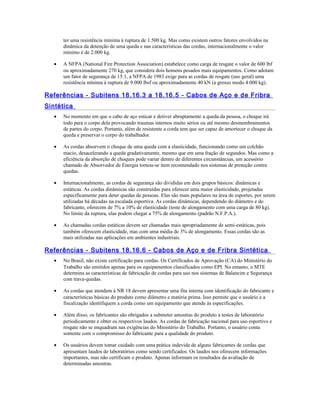

70. ter uma resistência mínima à ruptura de 1.500 kg. Mas como existem outros fatores envolvidos na
dinâmica da detenção de uma queda e nas características das cordas, internacionalmente o valor
mínimo é de 2.000 kg.
• A NFPA (National Fire Protection Association) estabelece como carga de resgate o valor de 600 lbf
ou aproximadamente 270 kg, que considera dois homens pesados mais equipamentos. Como adotam
um fator de segurança de 15:1, a NFPA de 1983 exige para as cordas de resgate (uso geral) uma
resistência mínima à ruptura de 9.000 lbsf ou aproximadamente 40 kN (a grosso modo 4.000 kg).
Referências - Subitens 18.16.3 a 18.16.5 - Cabos de Aço e de Fribra
Sintética
• No momento em que o cabo de aço esticar e detiver abruptamente a queda da pessoa, o choque irá
todo para o corpo dela provocando traumas internos muito sérios ou até mesmo desmembramentos
de partes do corpo. Portanto, além de resistente a corda tem que ser capaz de amortecer o choque da
queda e preservar o corpo do trabalhador.
• As cordas absorvem o choque de uma queda com a elasticidade, funcionando como um colchão
macio, desacelerando a queda gradativamente, mesmo que em uma fração de segundos. Mas como a
eficiência da absorção de choques pode variar dentro de diferentes circunstâncias, um acessório
chamado de Absorvedor de Energia tornou-se item recomendado nos sistemas de proteção contra
quedas.
• Internacionalmente, as cordas de segurança são divididas em dois grupos básicos: dinâmicas e
estáticas. As cordas dinâmicas são construídas para oferecer uma maior elasticidade, projetadas
especificamente para deter quedas de pessoas. Elas são mais populares na área de esportes, por serem
utilizadas há décadas na escalada esportiva. As cordas dinâmicas, dependendo do diâmetro e do
fabricante, oferecem de 7% a 10% de elasticidade (teste de alongamento com uma carga de 80 kg).
No limite da ruptura, elas podem chegar a 75% de alongamento (padrão N.F.P.A.).
• As chamadas cordas estáticas devem ser chamadas mais apropriadamente de semi-estáticas, pois
também oferecem elasticidade, mas com uma média de 3% de alongamento. Essas cordas são as
mais utilizadas nas aplicações em ambientes industriais.
Referências - Subitens 18.16.6 - Cabos de Aço e de Fribra Sintética
• No Brasil, não existe certificação para cordas. Os Certificados de Aprovação (CA) do Ministério do
Trabalho são emitidos apenas para os equipamentos classificados como EPI. No entanto, o MTE
determina as características de fabricação de cordas para uso nos sistemas de Balancim e Segurança
com trava-quedas.
• As cordas que atendem à NR 18 devem apresentar uma fita interna com identificação do fabricante e
características básicas do produto como diâmetro e matéria prima. Isso permite que o usuário e a
fiscalização identifiquem a corda como um equipamento que atende às especificações.
• Além disso, os fabricantes são obrigados a submeter amostras do produto a testes de laboratório
periodicamente e obter os respectivos laudos. As cordas de fabricação nacional para uso esportivo e
resgate não se enquadram nas exigências do Ministério do Trabalho. Portanto, o usuário conta
somente com o compromisso do fabricante para a qualidade do produto.
• Os usuários devem tomar cuidado com uma prática indevida de alguns fabricantes de cordas que
apresentam laudos de laboratórios como sendo certificados. Os laudos nos oferecem informações
importantes, mas não certificam o produto. Apenas informam os resultados da avaliação de
determinadas amostras.

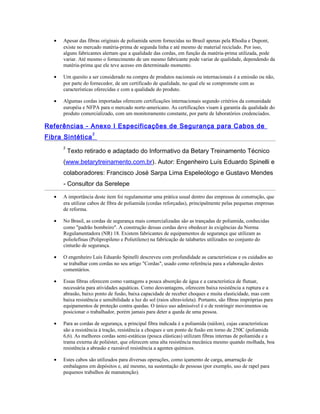

71. • Apesar das fibras originais de poliamida serem fornecidas no Brasil apenas pela Rhodia e Dupont,
existe no mercado matéria-prima de segunda linha e até mesmo de material reciclado. Por isso,
alguns fabricantes alertam que a qualidade das cordas, em função da matéria-prima utilizada, pode
variar. Até mesmo o fornecimento de um mesmo fabricante pode variar de qualidade, dependendo da
matéria-prima que ele teve acesso em determinado momento.
• Um quesito a ser considerado na compra de produtos nacionais ou internacionais é a emissão ou não,
por parte do fornecedor, de um certificado de qualidade, no qual ele se compromete com as
características oferecidas e com a qualidade do produto.
• Algumas cordas importadas oferecem certificações internacionais segundo critérios da comunidade
européia e NFPA para o mercado norte-americano. As certificações visam à garantia da qualidade do
produto comercializado, com um monitoramento constante, por parte de laboratórios credenciados.
Referências - Anexo I Especificações de Segurança para Cabos de
Fibra Sintética
2
2
Texto retirado e adaptado do Informativo da Betary Treinamento Técnico
(www.betarytreinamento.com.br). Autor: Engenheiro Luís Eduardo Spinelli e
colaboradores: Francisco José Sarpa Lima Espeleólogo e Gustavo Mendes
- Consultor da Serelepe
• A importância deste item foi regulamentar uma prática usual dentro das empresas de construção, que
era utilizar cabos de fibra de poliamida (cordas reforçadas), principalmente pelas pequenas empresas
de reforma.
• No Brasil, as cordas de segurança mais comercializadas são as trançadas de poliamida, conhecidas
como "padrão bombeiro". A construção dessas cordas deve obedecer às exigências da Norma
Regulamentadora (NR) 18. Existem fabricantes de equipamentos de segurança que utilizam as
poliolefinas (Polipropileno e Polietileno) na fabricação de talabartes utilizados no conjunto do
cinturão de segurança.
• O engenheiro Luís Eduardo Spinelli descreveu com profundidade as características e os cuidados ao
se trabalhar com cordas no seu artigo "Cordas", usado como referência para a elaboração destes
comentários.
• Essas fibras oferecem como vantagens a pouca absorção de água e a característica de flutuar,
necessária para atividades aquáticas. Como desvantagens, oferecem baixa resistência a ruptura e a
abrasão, baixo ponto de fusão, baixa capacidade de receber choques e muita elasticidade, mas com
baixa resistência e sensibilidade a luz do sol (raios ultravioleta). Portanto, são fibras impróprias para
equipamentos de proteção contra quedas. O único uso admissível é o de restringir movimentos ou
posicionar o trabalhador, porém jamais para deter a queda de uma pessoa.
• Para as cordas de segurança, a principal fibra indicada é a poliamida (náilon), cujas características
são a resistência à tração, resistência a choques e um ponto de fusão em torno de 250C (poliamida
6,6). As melhores cordas semi-estáticas (pouca elásticas) utilizam fibras internas de poliamida e a
trama externa de poliéster, que oferecem uma alta resistência mecânica mesmo quando molhada, boa
resistência a abrasão e razoável resistência a agentes químicos.
• Estes cabos são utilizados para diversas operações, como içamento de carga, amarração de
embalagens em depósitos e, até mesmo, na sustentação de pessoas (por exemplo, uso de rapel para
pequenos trabalhos de manutenção).

72. • Embora não regulamentado, o trabalho suspenso utilizando técnicas de rapel (escalada industrial)
vem sendo usado quando a montagem de andaimes ou a cadeira suspensa sejam perigosas e/ou
dificultem a realização do trabalho, como, por exemplo: inspeção para contenção de encostas,
limpeza de fachadas e tanques, montagem, recuperação e manutenção de estruturas tubulares, entre
outras.
• Nesta operação utilizando técnicas de montanhismo, devem ser convocadas pessoas com
comprovada experiência em montanhismo, usando equipamento profissional aprovado, inclusive
cordas de fibra sintética. O item 18.6.5 faz uma pequena menção aos cuidados com estes
equipamentos durante sua utilização em trabalhos suspensos.
• As cordas de fibras sintéticas consistem de uma alma (parte interna) produzida com fios torcidos e
três camadas de capas trançadas sobre essa alma. A NR exige que a capa intermediária seja trançada
com fios amarelos de polipropileno ou poliamida, de forma que funcionem como alerta visual.
• A alma deve ter uma resistência mínima à ruptura de 15 kN (1.500 kg), e o conjunto alma e capas
uma resistência mínima de 20kN(2.000 kg). As melhores cordas, com padrões internacionais,
possuem uma outra estrutura de construção, conhecida como Kernmantle , que se constitui
basicamente de alma e capa.
Fonte: Betary Treinamento Técnico
• A alma é composta de centenas de fios de poliamida protegidos por uma capa de poliéster. Para se
ter idéia da diferença entre a tecnologia imposta pela norma brasileira e a tecnologia Kernmantle,
uma corda de padrão nacional de 12 mm oferece uma resistência à ruptura de, no máximo, 2.500 kg.
O mesmo diâmetro de corda com o padrão Kernmantle, oferece uma resistência de 4.000 kg. Isso se
dá, provavelmente, pela qualidade da trama, proporção de alma e capa e porque a corda padrão NR
18 utiliza menos fios na fabricação, o que justifica também serem muito mais baratas.
Fonte: Betary Treinamento Técnico
• O engenheiro Luís Eduardo Spinelli destaca que a norma brasileira, provavelmente procurando
proteger o trabalhador do uso de uma corda perigosamente desgastada, criou a exigência do alerta
visual, que é, na verdade, uma "armadilha" em potencial. O desgaste das fibras externas é um dos
fatores que deterioram a resistência de uma corda, mas não é o único, nem é o dos piores, pois é um
problema fácil de ser identificado.

73. • Os riscos invisíveis, provocados, por exemplo, pela contaminação química, raios ultravioleta (ação
do sol) e danos internos, não podem ser percebidos visualmente. Portanto, não se pode usar apenas a
inspeção visual para determinar a vida útil de uma corda.
Referências - Item 18.18 / Subitens 18.18.1 a 18.18.5.1 - Telhados e
Coberturas
• Devemos observar a obrigação de se fixar as extremidades dos cabos-guias à estrutura definitiva da
edificação por meio de suporte de aço inoxidável ou material de resistência e durabilidade
equivalentes. Para os trabalhos em telhados, além desta, valem as seguintes observações:
a) Instalação de cabo-guia, de aço, para fixação do cinto de segurança tipo
pára-quedista;
b) Sinalização e isolamento dos locais onde se desenvolvem os trabalhos;
c) Em trabalhos sobre fornos ou equipamentos dos quais hajam emanações
de gases, os equipamentos devem ser desligados.
• Em dezembro de 2004, foi aprovado pela CPN - Condições e Meio Ambiente de Trabalho na
Indústria da Construção, a inclusão do item 18.18.5 envolvendo serviços em telhados e coberturas.
• O item 18.18 alterou o nome com a inclusão de serviços em telhados e coberturas e inclui o item
18.18.5. Esta alteração foi conduzida em caráter preventivo, não se baseando em acréscimo ou
alteração substancial da estatística de acidentes.
Referências - Item 18.19 / Subitens 18.19.1 a 18.19.14 - Serviços em
Flutuantes
• Refere-se à execução de trabalhos com risco de queda na água e para a qual devem ser observadas as
medidas técnicas recomendadas que são bastante específicas.
• Devem existir coletes salva-vidas suficientes para todos os trabalhadores presentes no local. Será
necessário treinamento para uso e conservação dos equipamentos preventivos de salvatagem.
Referências - Item 18.20 / Subitem 18.20.1 - Locais Confiandos
• Este é um item que trata dos cuidados na execução de trabalhos com risco de asfixia, explosão,
intoxicação e doenças do trabalho, para a qual devem ser observadas as medidas técnicas
recomendadas.
• Há obrigatoriedade de treinamento e orientação para os
trabalhadores quanto aos riscos e a forma de preveni-los, além
de procedimento a ser adotado em situação de risco. Este item
está de acordo com a NR 1, item 1.7, letra c.
• Acidentes em espaços confinados têm sido a causa da maioria
das mortes nas empresas, perdendo, somente, para o trabalho em
altura na construção civil. Para evitar acidentes, é importante
estar consciente dos riscos e reconhecer sua existência.

74. • Estatisticamente, mais de 85% dos acidentes poderiam ser evitados se o trabalhador tivesse
informações de como identificar o espeaço confinado e quais os riscos possíveis de serem
encontrados.
• Muitos acidentes com morte em espaços confinados são causados pelo simples fato de que os
mesmos não eram reconhecidos pela empresa como locais de espaços confinados. É necessário que
estes locais estejam mapeados, identificados e bloqueados de acesso.
• Enquanto se aguarda a aprovação de uma NR específica, deve-se utilizar a Norma ABNT NBR
12.246. Esta Norma define espaço confinado como um local não projetado para ocupação contínua,
onde há meios limitados de entrada e saída, e cuja ventilação existente é insuficiente para remover
contaminantes perigosos e/ou deficiência/enriquecimento de oxigênio.
• A Norma ABNR 12.246 apresenta outras definições importantes listadas abaixo:
a) Área classificada: Toda área onde existe a presença de gases
combustíveis, classificadas em Grupos I e II, sendo o grupo II dividido em
sub-grupo IIA, IIB e IIC e também em zonas 01 e 02;
b) Atmosfera pobre de oxigênio: Atmosfera contendo menos de 19,5% de
oxigênio em volume;
c) Atmosfera rica de oxigênio: Atmosfera contendo mais de 23% de
oxigênio em volume;
d) Atmosfera de risco: Condição em que a atmosfera, em um espaço
confinado, possa oferecer riscos ao local e expor os trabalhadores ao
perigos de morte, incapacitação, restrição da habilidade para auto-resgate,
lesão ou doença aguda causada por uma, ou mais, das seguintes causas:
- Gás/vapor ou névoa inflamável em concentração superior a 10%
do seu LIE (Limite inferior de explosividade);
- Poeira combustível em uma concentração que se encontre ou
exceda o LIE. Esta concentração pode ser estimada pela condição
na qual a poeira obscureça a visão em uma distância menor ou igual
a 1,5 m;
- Concentração de oxigênio no ar menor 19,5% ou maior que 23%;

75. - Concentração de qualquer contaminante acima dos LT (NR 15) ou
ACGIH ou qualquer condição Imediatamente Perigosa à Vida e à
Saúde (IPVS) ou IDLH (Immediatly Dangerous to Health and Life).
e) Permissão/Programa de Entrada: Autorização escrita, fornecida pelo
empregador, ou representante legal, para permitir e controlar a entrada em
um espaço confinado. O programa de entrada é um conjunto de ações
incluindo a Permissão de Entrada;
f) Permissão para Trabalho a Quente: Autorização escrita, fornecida pelo
empregador, ou representante legal, para permitir operações capazes de
fornecer uma fonte de ignição;
g) Inertização: Procedimento de segrança em um espaço confinado que
visa a evitar uma atmosfera potencialmente explosiva através do
deslocamento da mesma por fluido inerte. Este procedimento produz uma
atmosfera IPVS deficiente de oxigênio;
h) Isolamento: Separação física de uma área, ou espaço
considerado próprio, de um permitido à entrada, de uma área ou
espaço considerado impróprio (perigoso), e não preparado à
entrada de pessoas;
i) Reconhecimento: Processo de identificação dos ambientes
confinados e seus respectivos riscos;
j) Trabalhador autorizado: Pro-fissional capacitado que recebe
autorização do empre-gador para entrar em um espaço confinado;
l) Vêdo: Significa, tampa ou tampão, vedação para qual-quer
abertura, horizontal, vertical ou inclinada;
m) Vigia: Trabalhador que se posiciona fora do espaço confinado
e monitora os trabalhadores autorizados, realizando todas as
tarefas definidas no programa para entrada.

76. • Espaços confinados podem ser encontrados normalmente em galerias, caminhões tanques, silos,
esgotos, túneis, silos e tanques de armazenagem, entre outros. Os principais riscos encontrados
envolvem: deficiência de oxigênio, presença de gases inflamáveis e gases tóxicos. Entre os gases
tóxicos mais encontrados, destacamos o monóxido de carbono (CO), metano (CH4) e sulfeto de
hidrogênio (H2S).
• Em atendimento ao item "g", todos os espaços confinados devem ser adequadamente sinalizados,
identificados e isolados para evitar que pessoas não autorizadas adentrem a estes locais.
• O item "j" fala que em, pelo menos, 10% dos trabalhadores envolvidos com atividades em espaços
confinados deverão ser treinados nas diversas competências e habilidades que se espera para este
tipo de trabalho.
• Para se trabalhar em espaços confinados, é necessário preencher uma autorização formal,
normalmente chamada de Permissão para Entrada em Espaços Confinados (ver modelo), constituída
por um formulário com uma lista de cuidados a serem tomados, como por exemplo: especificação
dos equipamentos para entrada e execução do trabalho, registro das avaliações ambientais de gases e
vapores, uso de EPI, equipamento de emergência, supervisão externa, entre outros.
• Existem macas especiais para utilização em espaços confinados quando a vítima precisa ter a coluna
imobilizada. Neste caso, é necessário usar um imobilizador de tronco e cabeça ou uma prancha
rígida. Este procedimento é um pouco mais demorado porque a vítima precisa ser imobilizada para
depois ser colocada na maca. Mesmo os resgates mais complexos não exigem mais do que alguns
minutos para serem concluídos, desde que as pessoas estejam treinadas para isso.
• Para liberação de entrada em espaço confinado deve ser preenchido formulário específico da NR 33
aprovada pela Portaria MTE 202/2006.
Referências - Item 18.21 / Subitens 18.21.1 a 18.21.13 - Instalações
Elétricas
• O uso de tomadas e extensões deve atender aos seguintes requisitos:
a) Colocar a tomada o mais próximo possível do ponto de uso.
b) Utilizar eletroduto de aço galvanizado, pois não é permitido usar fios
soltos pelo chão ou na parede, bem como eletroduto de plásticos (pvc).
c) Fixando-se a tomada no quadro elétrico, não devemos colocá-las em
partes móveis ou removíveis. Ex.: portas ou tampas.
d) Utilizar fiação similar ou maior que o diâmetro que usamos na extensão
que é de 2,5 mm². Para a extensão, foi utilizado cabo 4 x 2,5 mm², que
resiste até 16 ampéres.
e) Não utilizar as duas tomadas da extensão ao mesmo tempo. Quando
alimentarmos a extensão com 380V trifásico, poderemos utilizar 380V

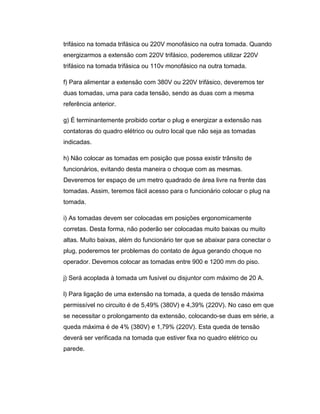

77. trifásico na tomada trifásica ou 220V monofásico na outra tomada. Quando
energizarmos a extensão com 220V trifásico, poderemos utilizar 220V
trifásico na tomada trifásica ou 110v monofásico na outra tomada.
f) Para alimentar a extensão com 380V ou 220V trifásico, deveremos ter
duas tomadas, uma para cada tensão, sendo as duas com a mesma
referência anterior.
g) É terminantemente proibido cortar o plug e energizar a extensão nas
contatoras do quadro elétrico ou outro local que não seja as tomadas
indicadas.
h) Não colocar as tomadas em posição que possa existir trânsito de
funcionários, evitando desta maneira o choque com as mesmas.
Deveremos ter espaço de um metro quadrado de área livre na frente das
tomadas. Assim, teremos fácil acesso para o funcionário colocar o plug na
tomada.
i) As tomadas devem ser colocadas em posições ergonomicamente
corretas. Desta forma, não poderão ser colocadas muito baixas ou muito
altas. Muito baixas, além do funcionário ter que se abaixar para conectar o
plug, poderemos ter problemas do contato de água gerando choque no
operador. Devemos colocar as tomadas entre 900 e 1200 mm do piso.
j) Será acoplada à tomada um fusível ou disjuntor com máximo de 20 A.
l) Para ligação de uma extensão na tomada, a queda de tensão máxima
permissível no circuito é de 5,49% (380V) e 4,39% (220V). No caso em que
se necessitar o prolongamento da extensão, colocando-se duas em série, a
queda máxima é de 4% (380V) e 1,79% (220V). Esta queda de tensão
deverá ser verificada na tomada que estiver fixa no quadro elétrico ou
parede.

78. m) Quando optar por colocar as tomadas nos quadros elétricos deve-se
utilizar tampão para abertura superior para eletroduto.
Referências - Subitens 18.21.14 a 18.21.20 - Instalações Elétricas
• O risco elétrico é invisível, pois os trabalhadores só perceberão sua presença e potencial de dano ao
se depararem com o choque elétrico. Para garantir o trabalho seguro, é preciso entender sua origem e
suas formas de identificação e controle. De maneira geral, qualquer circuito elétrico se caracteriza
pela diferença de potencial ou tensão, sua intensidade e pela resistência de seus elementos.
• A tensão é medida em Volts (V). Quanto mais alta, maior será a quantidade de corrente passando no
circuito. A intensidade da corrente é medida em Amperes (A), definidos como as quantidades de
elétrons que passam pelo condutor em 1 segundo.
• A resistência é medida em ohms (R). A resistência se opõe à passagem da corrente e, quanto maior a
resistência, menor será a facilidade de passagem da corrente. A resistência é diretamente
proporcional ao comprimento do condutor e inversamente proporcional à sua seção. Os diversos
corpos são condutores mais ou menos bons e possuem resistência própria.
• Todos os riscos da eletricidade estão relacionados à intensidade da corrente, sua duração e seu trajeto
pelo corpo humano. Sempre que possível, deve-se escolher equipamentos que funcionem com baixa
tensão. Para aumentar a resistência, são utilizados equipamentos de proteção individual e material
isolante para proteger totalmente o corpo humano.
• É fundamental que os trabalhadores destacados para o trabalho com eletricidade tenham qualificação
conforme determina a NR 10. Trabalhos com eletricidade devem ser precedidos de Permissão para
Trabalho. É fundamental a implementação de rotinas de sinalização e bloqueio de equipamentos
energizados. Sugerimos a leitura da nova NR 10, atualizada pela Portaria 598, de 07/12/2004, para
complementar os aspectos de segurança com eletricidade.
Referências - Item 18.22 / Subitens 18.22.1 - Máquinas,
Equipamentos e Ferramentas Diversas
• Na construção civil, principalmente na fase de acabamento, é comum, ou melhor, é necessário, o uso
de máquinas manuais ou portáteis, as populares "maquitas", com as mais diversas finalidades, entre
elas: cortar cerâmica, lixar madeira, furar peças de concreto etc. Os seguintes aspectos devem ser
verificados:
a) Existência de bancadas específicas para o uso deste tipo de
equipamento;
b) Uso de EPI;
c) Posição correta, evitando-se ficar abaixado, de joelhos e segurando
peças e máquina de forma insegura.
• O empregador deve implementar ferramentas para identificar desvios comportamentais, lembrando
que toda e qualquer máquina, independentemente do porte, desde uma central de concreto até uma
simples furadeira doméstica, deve ser operada por "operário qualificado".

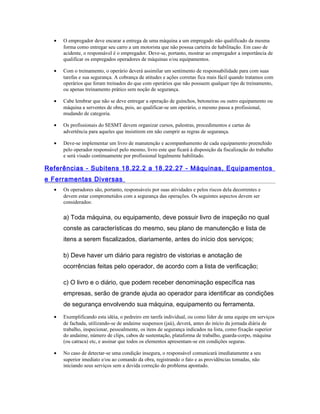

79. • O empregador deve encarar a entrega de uma máquina a um empregado não qualificado da mesma
forma como entregar seu carro a um motorista que não possua carteira de habilitação. Em caso de
acidente, o responsável é o empregador. Deve-se, portanto, mostrar ao empregador a importância de
qualificar os empregados operadores de máquinas e/ou equipamentos.
• Com o treinamento, o operário deverá assimilar um sentimento de responsabilidade para com suas
tarefas e sua segurança. A cobrança de atitudes e ações corretas fica mais fácil quando tratamos com
operários que foram treinados do que com operários que não possuem qualquer tipo de treinamento,
ou apenas treinamento prático sem noção de segurança.
• Cabe lembrar que não se deve entregar a operação de guinchos, betoneiras ou outro equipamento ou
máquina a serventes de obra, pois, ao qualificar-se um operário, o mesmo passa a profissional,
mudando de categoria.
• Os profissionais do SESMT devem organizar cursos, palestras, procedimentos e cartas de
advertência para aqueles que insistirem em não cumprir as regras de segurança.
• Deve-se implementar um livro de manutenção e acompanhamento de cada equipamento preenchido
pelo operador responsável pelo mesmo, livro este que ficará à disposição da fiscalização do trabalho
e será visado continuamente por profissional legalmente habilitado.
Referências - Subitens 18.22.2 a 18.22.27 - Máquinas, Equipamentos
e Ferramentas Diversas
• Os operadores são, portanto, responsáveis por suas atividades e pelos riscos dela decorrentes e
devem estar comprometidos com a segurança das operações. Os seguintes aspectos devem ser
considerados:
a) Toda máquina, ou equipamento, deve possuir livro de inspeção no qual
conste as características do mesmo, seu plano de manutenção e lista de
itens a serem fiscalizados, diariamente, antes do início dos serviços;
b) Deve haver um diário para registro de vistorias e anotação de
ocorrências feitas pelo operador, de acordo com a lista de verificação;
c) O livro e o diário, que podem receber denominação específica nas
empresas, serão de grande ajuda ao operador para identificar as condições
de segurança envolvendo sua máquina, equipamento ou ferramenta.
• Exemplificando esta idéia, o pedreiro em tarefa individual, ou como líder de uma equipe em serviços
de fachada, utilizando-se de andaime suspensos (jaú), deverá, antes do início da jornada diária de
trabalho, inspecionar, pessoalmente, os itens de segurança indicados na lista, como fixação superior
do andaime, número de clips, cabos de sustentação, plataforma de trabalho, guarda-corpo, máquina
(ou catraca) etc, e assinar que todos os elementos apresentam-se em condições seguras.
• No caso de detectar-se uma condição insegura, o responsável comunicará imediatamente a seu
superior imediato e/ou ao comando da obra, registrando o fato e as providências tomadas, não
iniciando seus serviços sem a devida correção do problema apontado.

80. • Os livros e diários deverão ser verificados periodicamente (como sugestão, semanalmente) pelo
responsável técnico da obra, representante da CIPA ou responsável da Segurança no Trabalho na
empresa.
• Instituindo-se esta sistemática, o empregador estará comprometendo o empregado com a segurança
e, ao mesmo tempo, desenvolvendo a cultura de fiscalização do estado físico e da manutenção dos
equipamentos usados em uma obra. Inicialmente, haverá resistência de muitos, mas com o tempo
esta dará lugar à disciplina e à melhoria das condições de trabalho.
• O aumento de burocracia, que certamente será alegado, deve ser contestado com o resultado a ser
obtido quanto à segurança, perfeita fiscalização, manutenção de máquinas e equipamentos e quanto à
eliminação de custos oriundos do uso de peças defeituosas.
• Comprometer o operador de máquina ou equipamento com Segurança no Trabalho é uma ação
obrigatória nas atividades de todos aqueles que estão envolvidos nesta área.
• Sugerimos a leitura das NR 11 e NR 12 que tratam dos requisitos para proteção de máquinas e
equipamentos.
Referências - Subitens 18.22.8 a 18.22.11 - Máquinas, Equipamentos
e Ferramentas Diversas
• No caso de detectar-se uma condição insegura, o operador deve comunicar imediatamente a seu
supervisor, registrando o fato em um livro de ocorrências, ou sistema de registro similar, de forma
que as providências sejam tomadas antes de prosseguir com a tarefa. Estes registros devem ser
visados periodicamente (semanalmente) pelo responsável da obra, CIPA ou profissional do SESMT.
• Muitas empresas resistem às inspeções alegando excesso de controle, sem perceber, no entanto, os
benefícios a serem obtidos quando é implementado um sistema formal de supervisão e manutenção
de máquinas e equipamentos, como, por exemplo, a eliminação dos custos resultantes do uso de
peças defeituosas.
• Não apenas o empregador é o responsável pela segurança. Cada vez mais se faz importante a
participação dos operadores e supervisores, interessados diretos pela garantia de segurança das
operações. É importante desenvolver procedimentos e ferramentas de trabalho visando a aumentar o
nível de conscientização e compromisso dos trabalhadores em todos os níveis da organização, como,
por exemplo, a realização de reuniões informativas, também chamadas de Diálogos de Segurança
(DDS).
• Podemos citar como exemplo a importância de um operador que utiliza andaime inspecionar seu
equipamento antes de iniciar a jornada de trabalho, observando os itens de segurança, tais como:
fixação superior do andaime, número de clips, cabos de sustentação, plataforma de trabalho, guarda-
corpo, máquina (ou catraca) etc, e assinar que todos os elementos apresentam-se em condições
seguras.
• Instituindo esta sistemática, o empregador estará comprometendo o empregado com a segurança e,
ao mesmo tempo, desenvolvendo a cultura de fiscalização do estado físico e da manutenção dos
equipamentos usados em uma obra. Inicialmente, haverá resistência de muitos, mas com o tempo
esta dará lugar à disciplina e a melhoria das condições de trabalho.
Referências - Subitens 18.22.12 e 18.22.13 - Máquinas,
Equipamentos e Ferramentas Diversas

81. • Na construção civil, principalmente na fase de acabamento, é comum, ou melhor, é necessário o uso
de máquinas manuais ou portáteis, as populares "maquitas", com as mais diversas finalidades, entre
elas: cortar cerâmica, lixar madeira, furar peças de concreto, entre outras. É comum nos depararmos
com uma série de irregularidades no manuseio destas ferramentas, como, por exemplo:
a) Inexistência de bancadas específicas para o uso das ferramentas;
b) Não uso do EPI ou inexistência de sistema de proteção coletiva;
c) Posição incorreta de operação, normalmente abaixados, de joelhos e
segurando peças e máquina de forma insegura;
d) Ruído excessivo que prejudica os demais trabalhadores no local de
trabalho.
• Os profissionais do SESMT sabem das dificuldades de se corrigir estas formas inadequadas de
operação e da cultura do "sei fazer esta tarefa e nunca me aconteceu nada e preciso trabalhar".
• O trabalhador somente se dará conta do erro quando acidentar-se ou presenciar um colega
acidentado. Por isso, é importante conscientizá-lo da responsabilidade, lembrando que toda máquina,
independentemente do porte, desde uma central de concreto até uma simples furadeira doméstica,
deve ser operada por "operário qualificado". O empregador deve mostrar aos trabalhadores a
importância da qualificação para a organização, propondo um programa contínuo de treinamento.
Referências - Subitens 18.22.14 a 18.22.17.4 - Máquinas,
Equipamentos e Ferramentas Diversas
• Procurar sempre ler os manuais das ferramentas elétricas portáteis e as recomendações de segurança
indicadas pelo fabricante. Aprender o método de utilização e procurar informações sobre a
construção da ferramenta elétrica manual para entender sobre seus riscos e perigos.
• Nunca utilizar bijouterias, roupas folgadas ou luvas que possam atrapalhar a operação. Usar, sim,
todos os EPI necessários.
• Segurar as ferramentas com firmeza, pois há possibilidade destas ferramentas escaparem de suas
mãos, por trabalharem em alta rotação.
• Ao realizar algum tipo de substituição de componente da ferramenta (broca, rebolo etc.). retirar o
plug da tomada de energia. Tomar cuidado com extensões e evitá-las sempre que possível.
• Nos trabalhos com ferramentas elétricas portáteis em locais úmidos, quando necessário, adotar
plataformas isolantes, como tapetes de borracha, verificando se o cabo está em perfeitas condições
de uso, além de aterradas.
• Sinalizar e isolar a área de trabalho de forma adequada, não utilizando ferramentas elétricas na
presença de vapores e gases inflamáveis. Providenciar previamente sistemas de exaustão e
monitoramento do local com o explosímetro.
Referências - Subitens 18.22.18 a 18.22.21 - Máquinas,
Equipamentos e Ferramentas Diversas

82. • As pistolas de fixação com cartuchos explosivos, que têm como base o princípio das armas de fogo,
são utilizadas para fincar pinos em diversos materiais, especialmente concreto, reduzindo o tempo de
trabalho.
• Além dos pontos indicados pela NR, todos que trabalharem com as ferramentas identificadas nos
itens acima devem seguir, rigorosamente, as instruções do manual do fabricante em relação à
segurança, operação e manutenção.
• É importante sinalizar a área próxima do local do disparo com a inscrição: Perigo - Uso de pistola a
pólvora. No momento do disparo, o operador deve estar em posição estável, sem apontar a pistola na
direção de terceiros. Apenas o operador permanecerá no local do disparo. Nem mesmo o ajudante
deve estar presente. Os EPI recomendados para este tipo de operação são: capacete, óculos de
segurança, abafador de ruídos e sapatos de segurança.
• Achamos importante considerar as observações abaixo para garantir a execução do trabalho de forma
segura:
a) O operador deve ser qualificado e identificado por crachá;
b) O abastecimento de máquinas e equipamentos com motor a explosão
deve ser realizado por trabalhador qualificado e em local apropriado;
c) Os operadores devem ser treinados para as novas tecnologias adotadas;
d) As inspeções de máquinas e equipamentos devem ser registradas em
documento específico, constando as datas e falhas observadas, as
medidas corretivas adotadas e a indicação da pessoa, técnico ou empresa
habilitada que as realizou;
e) Nas operações com equipamentos pesados, como se trata de um item
novo na NR 18, o assunto deve ser analisado como um todo.
• Os supervisores e técnicos de segurança do trabalho devem ter como responsabilidade na orientação
dos funcionários:
a) Evitar o armazenamento de ferramentas em locais inadequado;
b) Evitar práticas inadequadas na sua utilização;
c) Observar se o transporte é feito de maneira correta;
d) Verificar a necessidade de manutenção;
e) Controlar a aplicação de todas as recomendações estabelecidas.

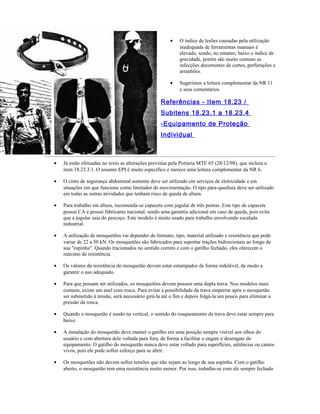

83. • O índice de lesões causadas pela utilização
inadequada de ferramentas manuais é
elevado, sendo, no entanto, baixo o índice de
gravidade, porém são muito comuns as
infecções decorrentes de cortes, perfurações e
arranhões.
• Sugerimos a leitura complementar da NR 11
e seus comentários.
Referências - Item 18.23 /
Subitens 18.23.1 a 18.23.4
-Equipamento de Proteção
Individual
• Já estão efetuadas no texto as alterações previstas pela Portaria MTE 65 (28/12/98), que incluiu o
item 18.23.3.1. O assunto EPI é muito específico e merece uma leitura complementar da NR 6.
• O cinto de segurança abdominal somente deve ser utilizado em serviços de eletricidade e em
situações em que funcione como limitador de movimentação. O tipo pára-quedista deve ser utilizado
em todas as outras atividades que tenham risco de queda de altura.
• Para trabalho em altura, recomenda-se capacete com jugular de três pontas. Este tipo de capacete
possui CA e possui fabricante nacional, sendo uma garantia adicional em caso de queda, pois evita
que a jugular saia do pescoço. Este modelo é muito usado para trabalho envolvendo escalada
industrial.
• A utilização de mosquetões vai depender do formato, tipo, material utilizado e resistência que pode
variar de 22 a 50 kN. Os mosquetões são fabricados para suportar trações bidirecionais ao longo de
sua "espinha". Quando tracionados no sentido correto e com o gatilho fechado, eles oferecem o
máximo de resistência.
• Os valores da resistência do mosquetão devem estar estampados de forma indelével, de modo a
garantir o uso adequado.
• Para que possam ser utilizados, os mosquetões devem possuir uma dupla trava. Nos modelos mais
comuns, existe um anel com rosca. Para evitar a possibilidade da trava emperrar após o mosquetão
ser submetido à tensão, será necessário girá-la até o fim e depois folgá-la um pouco para eliminar a
pressão da rosca.
• Quando o mosquetão é usado na vertical, o sentido do rosqueamento da trava deve estar sempre para
baixo.
• A instalação do mosquetão deve manter o gatilho em uma posição sempre visível aos olhos do
usuário e com abertura dele voltada para fora, de forma a facilitar o engate e desengate do
equipamento. O gatilho do mosquetão nunca deve estar voltado para superfícies, saliências ou cantos
vivos, pois ele pode sofrer esforço para se abrir.
• Os mosquetões não devem sofrer tensões que não sejam ao longo de sua espinha. Com o gatilho
aberto, o mosquetão tem uma resistência muito menor. Por isso, trabalha-se com ele sempre fechado

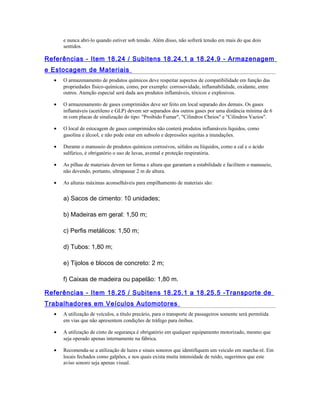

84. e nunca abri-lo quando estiver sob tensão. Além disso, não sofrerá tensão em mais do que dois
sentidos.
Referências - Item 18.24 / Subitens 18.24.1 a 18.24.9 - Armazenagem
e Estocagem de Materiais
• O armazenamento de produtos químicos deve respeitar aspectos de compatibilidade em função das
propriedades físico-químicas, como, por exemplo: corrosovidade, inflamabilidade, oxidante, entre
outros. Atenção especial será dada aos produtos inflamáveis, tóxicos e explosivos.
• O armazenamento de gases comprimidos deve ser feito em local separado dos demais. Os gases
inflamáveis (acetileno e GLP) devem ser separados dos outros gases por uma distância mínima de 6
m com placas de sinalização do tipo: "Proibido Fumar", "Cilindros Cheios" e "Cilindros Vazios".
• O local de estocagem de gases comprimidos não conterá produtos inflamáveis líquidos, como
gasolina e álcool, e não pode estar em subsolo e depressões sujeitas a inundações.
• Durante o manuseio de produtos químicos corrosivos, sólidos ou liíquidos, como a cal e o ácido
sulfúrico, é obrigatório o uso de luvas, avental e proteção respiratória.
• As pilhas de materiais devem ter forma e altura que garantam a estabilidade e facilitem o manuseio,
não devendo, portanto, ultrapassar 2 m de altura.
• As alturas máximas aconselháveis para empilhamento de materiais são:
a) Sacos de cimento: 10 unidades;
b) Madeiras em geral: 1,50 m;
c) Perfis metálicos: 1,50 m;
d) Tubos: 1,80 m;
e) Tijolos e blocos de concreto: 2 m;
f) Caixas de madeira ou papelão: 1,80 m.
Referências - Item 18.25 / Subitens 18.25.1 a 18.25.5 -Transporte de
Trabalhadores em Veículos Automotores
• A utilização de veículos, a título precário, para o transporte de passageiros somente será permitida
em vias que não apresentem condições de tráfego para ônibus.
• A utilização de cinto de segurança é obrigatório em qualquer equipamento motorizado, mesmo que
seja operado apenas internamente na fábrica.
• Recomenda-se a utilização de luzes e sinais sonoros que identifiquem um veiculo em marcha-ré. Em
locais fechados como galpões, e nos quais exista muita intensidade de ruído, sugerimos que este
aviso sonoro seja apenas visual.

85. • As exigências básicas estão relacionadas ao tipo e estado do veículo, existência de registrador
instantâneo de velocidade, bancos, porta e escada de acesso, compartimento separado para
ferramentas e a habilitação do motorista. Mais detalhes podem ser verificados nas seguintes leis e
normas:
- Lei 9.503, de 23 de setembro de 1.997 Código de Trânsito Brasileiro
artigos 105 II; 107, 108, 109, 117, 135 e 140 a 160;
- Resolução CONTRAN 14 - Estabelece os equipamentos obrigatórios para
a frota de veículos em circulação e dá outras providências;
- Resolução CONTRAN 082/98 - Dispõe sobre a autorização, a título
precário, para o transporte de passageiros em veículos de carga;
- Resolução CONTRAN/057/98 - Estabelece normas gerais para curso de
capacitação de condutores de veículos de transporte coletivo de
passageiros;
- Portaria SUP/DER 17, de 04/04/2.005 - Dispõe sobre o transporte de
trabalhadores rurais por ônibus através das rodovias estaduais.
• A Portaria SUP/DER 17, do Estado de São Paulo estabelece que todo veículo utilizado no transporte
rural de passageiros, para obter a licença, deve ser submetido a pelo menos uma inspeção anual. A
inspeção deve ser transcrita em documento próprio que deve ser acompanhado de "Anotação de
Responsabilidade Técnica" ART, emitida por Engenheiro.
• A Resolução 14 estabelece que o cinto de segurança só será exigido para ônibus produzidos após
01/01/99. A Resolução 82 não exige bancos revestidos nem cinto de segurança para veículos de
carga adaptados para o transporte de pessoas.
• A demonstração de que o empregador atende as exigências são:
> Existência de veículo com as características e acessórios exigidos:
- Compartimento de passageiros coberto, com porta e escada de
acesso, assentos para todos os ocupantes e iluminação;
- Ferramentas sendo transportadas em compartimento separado dos
passageiros;
- Registrador instantâneo de velocidade;

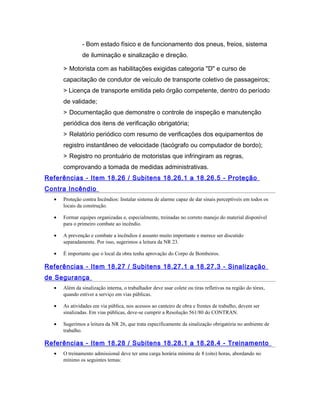

86. - Bom estado físico e de funcionamento dos pneus, freios, sistema
de iluminação e sinalização e direção.
> Motorista com as habilitações exigidas categoria "D" e curso de
capacitação de condutor de veículo de transporte coletivo de passageiros;
> Licença de transporte emitida pelo órgão competente, dentro do período
de validade;
> Documentação que demonstre o controle de inspeção e manutenção
periódica dos itens de verificação obrigatória;
> Relatório periódico com resumo de verificações dos equipamentos de
registro instantâneo de velocidade (tacógrafo ou computador de bordo);
> Registro no prontuário de motoristas que infringiram as regras,
comprovando a tomada de medidas administrativas.
Referências - Item 18.26 / Subitens 18.26.1 a 18.26.5 - Proteção
Contra Incêndio
• Proteção contra Incêndios: Instalar sistema de alarme capaz de dar sinais perceptíveis em todos os
locais da construção.
• Formar equipes organizadas e, especialmente, treinadas no correto manejo do material disponível
para o primeiro combate ao incêndio.
• A prevenção e combate a incêndios é assunto muito importante e merece ser discutido
separadamente. Por isso, sugerimos a leitura da NR 23.
• É importante que o local da obra tenha aprovação do Corpo de Bombeiros.
Referências - Item 18.27 / Subitens 18.27.1 a 18.27.3 - Sinalização
de Segurança
• Além da sinalização interna, o trabalhador deve usar colete ou tiras refletivas na região do tórax,
quando estiver a serviço em vias públicas.
• As atividades em via pública, nos acessos ao canteiro de obra e frentes de trabalho, devem ser
sinalizadas. Em vias públicas, deve-se cumprir a Resolução 561/80 do CONTRAN.
• Sugerimos a leitura da NR 26, que trata especificamente da sinalização obrigatória no ambiente de
trabalho.
Referências - Item 18.28 / Subitens 18.28.1 a 18.28.4 - Treinamento
• O treinamento admissional deve ter uma carga horária mínima de 8 (oito) horas, abordando no
mínimo os seguintes temas:

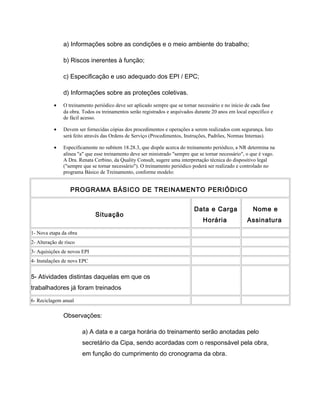

87. a) Informações sobre as condições e o meio ambiente do trabalho;
b) Riscos inerentes à função;
c) Especificação e uso adequado dos EPI / EPC;
d) Informações sobre as proteções coletivas.
• O treinamento periódico deve ser aplicado sempre que se tornar necessário e no início de cada fase
da obra. Todos os treinamentos serão registrados e arquivados durante 20 anos em local específico e
de fácil acesso.
• Devem ser fornecidas cópias dos procedimentos e operações a serem realizados com segurança. Isto
será feito através das Ordens de Serviço (Procedimentos, Instruções, Padrões, Normas Internas).
• Especificamente no subitem 18.28.3, que dispõe acerca do treinamento periódico, a NR determina na
alínea "a" que esse treinamento deve ser ministrado "sempre que se tornar necessário", o que é vago.
A Dra. Renata Cerbino, da Quality Consult, sugere uma interpretação técnica do dispositivo legal
("sempre que se tornar necessário"). O treinamento periódico poderá ser realizado e controlado no
programa Básico de Treinamento, conforme modelo:
PROGRAMA BÁSICO DE TREINAMENTO PERIÓDICO
Situação
Data e Carga
Horária
Nome e
Assinatura
1- Nova etapa da obra
2- Alteração de risco
3- Aquisições de novos EPI
4- Instalações de novs EPC
5- Atividades distintas daquelas em que os
trabalhadores já foram treinados
6- Reciclagem anual
Observações:
a) A data e a carga horária do treinamento serão anotadas pelo
secretário da Cipa, sendo acordadas com o responsável pela obra,
em função do cumprimento do cronograma da obra.

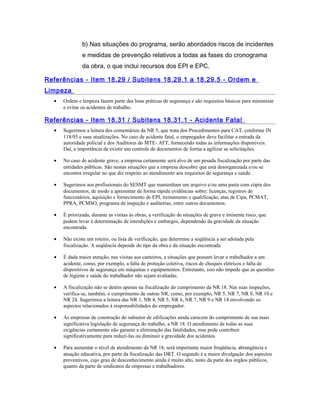

88. b) Nas situações do programa, serão abordados riscos de incidentes
e medidas de prevenção relativos a todas as fases do cronograma
da obra, o que inclui recursos dos EPI e EPC.
Referências - Item 18.29 / Subitens 18.29.1 a 18.29.5 - Ordem e
Limpeza
• Ordem e limpeza fazem parte das boas práticas de segurança e são requisitos básicos para minimizar
e evitar os acidentes de trabalho.
Referências - Item 18.31 / Subitens 18.31.1 - Acidente Fatal
• Sugerimos a leitura dos comentários da NR 5, que trata dos Procedimentos para CAT, conforme IN
118/05 e suas atualizações. No caso de acidente fatal, o empregador deve facilitar a entrada da
autoridade policial e dos Auditores do MTE- AFT, fornecendo todas as informações disponíveis.
Daí, a importância de existir um controle de documentos de forma a agilizar as solicitações.
• No caso de acidente grave, a empresa certamente será alvo de um pesada fiscalização por parte das
entidades públicas. São nestas situações que a empresa descobre que está desorganizada e/ou se
encontra irregular no que diz respeito ao atendimento aos requisitos de segurança e saúde.
• Sugerimos aos profissionais do SESMT que mantenham um arquivo e/ou uma pasta com cópia dos
documentos, de modo a apresentar de forma rápida evidências sobre: licenças, registros de
funcionários, aquisição e fornecimento de EPI, treinamento e qualificação, atas de Cipa, PCMAT,
PPRA, PCMSO, programa de inspeção e auditorias, entre outros documentos.
• É priorizada, durante as visitas às obras, a verificação de situações de grave e iminente risco, que
podem levar à determinação de interdições e embargos, dependendo da gravidade da situação
encontrada.
• Não existe um roteiro, ou lista de verificação, que determine a seqüência a ser adotada pela
fiscalização. A seqüência depende do tipo da obra e da situação encontrada.
• É dada maior atenção, nas visitas aos canteiros, a situações que possam levar o trabalhador a um
acidente, como, por exemplo, a falta de proteção coletiva, riscos de choques elétricos e falta de
dispositivos de segurança em máquinas e equipamentos. Entretanto, isso não impede que as questões
de higiene e saúde do trabalhador não sejam avaliadas.
• A fiscalização não se detém apenas na fiscalização do cumprimento da NR 18. Nas suas inspeções,
verifica-se, também, o cumprimento de outras NR, como, por exemplo, NR 5, NR 7, NR 9, NR 10 e
NR 24. Sugerimos a leitura das NR 1, NR 4, NR 5, NR 6, NR 7, NR 9 e NR 14 envolvendo os
aspectos relacionados à responsabilidades do empregador.
• As empresas de construção do subsetor de edificações ainda carecem do cumprimento de sua mais
significativa legislação de segurança do trabalho, a NR 18. O atendimento de todas as suas
exigências certamente não garante a eliminação das fatalidades, mas pode contribuir
significativamente para reduzi-las ou diminuir a gravidade dos acidentes.
• Para aumentar o nível de atendimento da NR 18, será importante maior freqüência, abrangência e
atuação educativa, por parte da fiscalização das DRT. O segundo é a maior divulgação dos aspectos
preventivos, cujo grau de desconhecimento ainda é muito alto, tanto da parte dos órgãos públicos,
quanto da parte de sindicatos de empresas e trabalhadores.

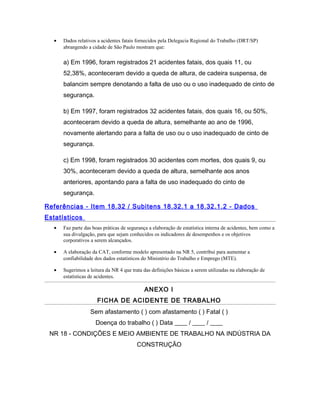

89. • Dados relativos a acidentes fatais fornecidos pela Delegacia Regional do Trabalho (DRT/SP)
abrangendo a cidade de São Paulo mostram que:
a) Em 1996, foram registrados 21 acidentes fatais, dos quais 11, ou
52,38%, aconteceram devido a queda de altura, de cadeira suspensa, de
balancim sempre denotando a falta de uso ou o uso inadequado de cinto de
segurança.
b) Em 1997, foram registrados 32 acidentes fatais, dos quais 16, ou 50%,
aconteceram devido a queda de altura, semelhante ao ano de 1996,
novamente alertando para a falta de uso ou o uso inadequado de cinto de
segurança.
c) Em 1998, foram registrados 30 acidentes com mortes, dos quais 9, ou
30%, aconteceram devido a queda de altura, semelhante aos anos
anteriores, apontando para a falta de uso inadequado do cinto de
segurança.
Referências - Item 18.32 / Subitens 18.32.1 a 18.32.1.2 - Dados
Estatísticos
• Faz parte das boas práticas de segurança a elaboração de estatística interna de acidentes, bem como a
sua divulgação, para que sejam conhecidos os indicadores de desempenhos e os objetivos
corporativos a serem alcançados.
• A elaboração da CAT, conforme modelo apresentado na NR 5, contribui para aumentar a
confiabilidade dos dados estatísticos do Ministério do Trabalho e Emprego (MTE).
• Sugerimos a leitura da NR 4 que trata das definições básicas a serem utilizadas na elaboração de
estatísticas de acidentes.
ANEXO I
FICHA DE ACIDENTE DE TRABALHO
Sem afastamento ( ) com afastamento ( ) Fatal ( )
Doença do trabalho ( ) Data ____ / ____ / ____
NR 18 - CONDIÇÕES E MEIO AMBIENTE DE TRABALHO NA INDÚSTRIA DA
CONSTRUÇÃO

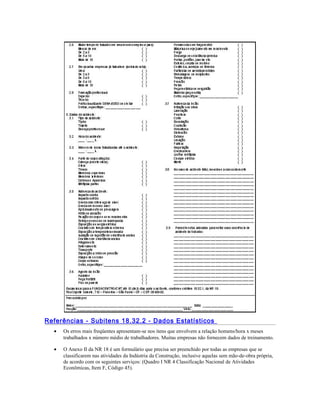

91. Referências - Subitens 18.32.2 - Dados Estatísticos
• Os erros mais freqüentes apresentam-se nos itens que envolvem a relação homens/hora x meses
trabalhados x número médio de trabalhadores. Muitas empresas não fornecem dados de treinamento.
• O Anexo II da NR 18 é um formulário que precisa ser preenchido por todas as empresas que se
classificarem nas atividades da Indústria da Construção, inclusive aquelas sem mão-de-obra própria,
de acordo com os seguintes serviços: (Quadro I NR 4 Classificação Nacional de Atividades
Econômicas, Item F, Código 45).

92. • O código fornecido abaixo, iniciado pelos algarismos 45, encontra-se no cartão do CGC, no alto,
canto direito. Caso o número lá registrado se inicie pelos algarismos 33, significa que ainda é o
CNAE antigo. Convém, então, verificar.
CÓDIG
O
ATIVIDADE
GRAU
DE
RISCO
45.1
45.11-0
45.12-8
45.13-6
Preparação do Terreno
Demolição e preparação do terreno
Perfurações e execução de fundações de terra
Grandes movimentações de terra
4
4
4
45.2
45.21-7
45.22-5
45.23-3
45.24-1
45.25-0
45.29-2
Construção de Edifícios e Obras de Engenharia Civil
Edificações (residenciais, industriais, comerciais e de serviços) inclusive
ampliações e reformas completas.
Obras viárias, inclusive manutenção
Grandes estruturas e obras de arte
Obras de urbanização e paisagismo
Montagens industriais
Obras de outros tipos
4
4
4
3
4
3
45.3
45-31-4
45.32-2
45.33-0
45.34-9
Obras de Infra-estrutura para Engenharia Elétrica, Eletrônica e
Engenharia Ambiental
Contrução de barragens e represas para geração de energia elétrica
Construção de estações e redes de distribuição de energia elétrica
Construção de estações e redes de telefonia e comunicação
Construção de obras e prevenção e recuperação do meio ambiente
4
4
4
3
45.4
45.41-1
Obras de Instalações:
Instalações Elétricas
3
3

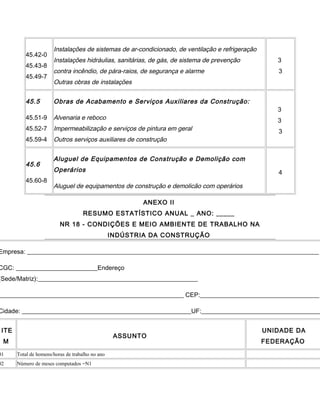

93. 45.42-0
45.43-8
45.49-7
Instalações de sistemas de ar-condicionado, de ventilação e refrigeração
Instalações hidráulias, sanitárias, de gás, de sistema de prevenção
contra incêndio, de pára-raios, de segurança e alarme
Outras obras de instalações
3
3
45.5
45.51-9
45.52-7
45.59-4
Obras de Acabamento e Serviços Auxiliares da Construção:
Alvenaria e reboco
Impermeabilização e serviços de pintura em geral
Outros serviços auxiliares de construção
3
3
3
45.6
45.60-8
Aluguel de Equipamentos de Construção e Demolição com
Operários
Aluguel de equipamentos de construção e demolicão com operários
4
ANEXO II
RESUMO ESTATÍSTICO ANUAL _ ANO: _____
NR 18 - CONDIÇÕES E MEIO AMBIENTE DE TRABALHO NA
INDÚSTRIA DA CONSTRUÇÃO
Empresa: _____________________________________________________________________________________________
CGC: __________________________Endereço
(Sede/Matriz):___________________________________________________
___________________________________________________________ CEP:______________________________________
Cidade: ______________________________________________________UF:______________________________________
ITE
M
ASSUNTO
UNIDADE DA
FEDERAÇÃO
01 Total de homens/horas de trabalho no ano
02 Número de meses computados =N1

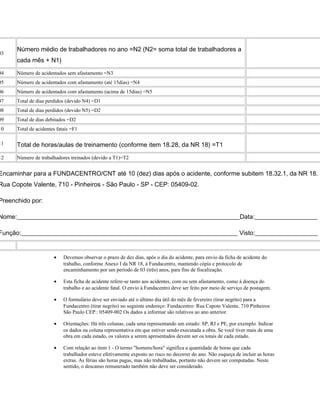

94. 03
Número médio de trabalhadores no ano =N2 (N2= soma total de trabalhadores a
cada mês + N1)
04 Número de acidentados sem afastamento =N3
05 Número de acidentados com afastamento (até 15dias) =N4
06 Número de acidentados com afastamento (acima de 15dias) =N5
07 Total de dias perdidos (devido N4) =D1
08 Total de dias perdidos (devido N5) =D2
09 Total de dias debitados =D2
10 Total de acidentes fatais =F1
11 Total de horas/aulas de treinamento (conforme item 18.28, da NR 18) =T1
12 Número de trabalhadores treinados (devido a T1)=T2
Encaminhar para a FUNDACENTRO/CNT até 10 (dez) dias após o acidente, conforme subitem 18.32.1, da NR 18.
Rua Copote Valente, 710 - Pinheiros - São Paulo - SP - CEP: 05409-02.
Preenchido por:
Nome:_______________________________________________________________________Data:____________________
Função:_____________________________________________________________________ Visto:____________________
• Devemos observar o prazo de dez dias, após o dia do acidente, para envio da ficha de acidente do
trabalho, conforme Anexo I da NR 18, à Fundacentro, mantendo cópia e protocolo de
encaminhamento por um período de 03 (três) anos, para fins de fiscalização.
• Esta ficha de acidente refere-se tanto aos acidentes, com ou sem afastamento, como à doença do
trabalho e ao acidente fatal. O envio à Fundacentro deve ser feito por meio de serviço de postagem.
• O formulário deve ser enviado até o último dia útil do mês de fevereiro (tirar negrito) para a
Fundacentro (tirar negrito) no seguinte endereço: Fundacentro: Rua Capote Valente, 710 Pinheiros
São Paulo CEP.: 05409-002 Os dados a informar são relativos ao ano anterior.
• Orientações: Há três colunas, cada uma representando um estado: SP, RJ e PE, por exemplo. Indicar
os dados na coluna representativa em que estiver sendo executada a obra. Se você tiver mais de uma
obra em cada estado, os valores a serem apresentados devem ser os totais de cada estado.
• Com relação ao item 1 - O termo "homens/hora" significa a quantidade de horas que cada
trabalhador esteve efetivamente exposto ao risco no decorrer do ano. Não esqueça de incluir as horas
extras. As férias são horas pagas, mas não trabalhadas, portanto não devem ser computadas. Neste
sentido, o descanso remunerado também não deve ser considerado.

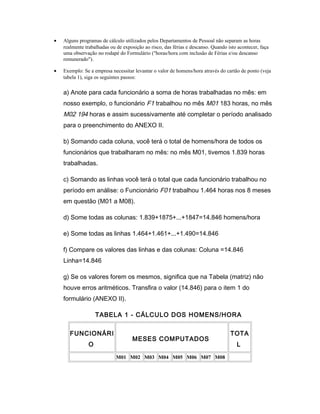

95. • Alguns programas de cálculo utilizados pelos Departamentos de Pessoal não separam as horas
realmente trabalhadas ou de exposição ao risco, das férias e descanso. Quando isto acontecer, faça
uma observação no rodapé do Formulário ("horas/hora com inclusão de Férias e/ou descanso
remunerado").
• Exemplo: Se a empresa necessitar levantar o valor de homens/hora através do cartão de ponto (veja
tabela 1), siga os seguintes passos:
a) Anote para cada funcionário a soma de horas trabalhadas no mês: em
nosso exemplo, o funcionário F1 trabalhou no mês M01 183 horas, no mês
M02 194 horas e assim sucessivamente até completar o período analisado
para o preenchimento do ANEXO II.
b) Somando cada coluna, você terá o total de homens/hora de todos os
funcionários que trabalharam no mês: no mês M01, tivemos 1.839 horas
trabalhadas.
c) Somando as linhas você terá o total que cada funcionário trabalhou no
período em análise: o Funcionário F01 trabalhou 1.464 horas nos 8 meses
em questão (M01 a M08).
d) Some todas as colunas: 1.839+1875+...+1847=14.846 homens/hora
e) Some todas as linhas 1.464+1.461+...+1.490=14.846
f) Compare os valores das linhas e das colunas: Coluna =14.846
Linha=14.846
g) Se os valores forem os mesmos, significa que na Tabela (matriz) não
houve erros aritméticos. Transfira o valor (14.846) para o item 1 do
formulário (ANEXO II).
TABELA 1 - CÁLCULO DOS HOMENS/HORA
FUNCIONÁRI
O
MESES COMPUTADOS
TOTA
L
M01 M02 M03 M04 M05 M06 M07 M08

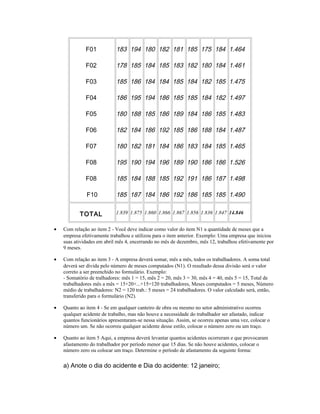

96. F01
F02
F03
F04
F05
F06
F07
F08
F08
F10
183
178
185
186
180
182
180
195
185
185
194
185
186
195
188
184
182
190
184
187
180
184
184
194
185
186
181
194
188
184
182
185
184
186
186
192
184
196
185
186
181
183
185
185
189
185
186
189
192
192
185
182
184
185
184
186
183
190
191
186
175
180
182
184
186
188
184
186
186
185
184
184
185
182
185
184
185
186
187
185
1.464
1.461
1.475
1.497
1.483
1.487
1.465
1.526
1.498
1.490
TOTAL 1.839 1.875 1.860 1.866 1.867 1.856 1.836 1.847 14.846
• Com relação ao item 2 - Você deve indicar como valor do item N1 a quantidade de meses que a
empresa efetivamente trabalhou e utilizou para o item anterior. Exemplo: Uma empresa que iniciou
suas atividades em abril mês 4, encerrando no mês de dezembro, mês 12, trabalhou efetivamente por
9 meses.
• Com relação ao item 3 - A empresa deverá somar, mês a mês, todos os trabalhadores. A soma total
deverá ser divida pelo número de meses computados (N1). O resultado dessa divisão será o valor
correto a ser preenchido no formulário. Exemplo:
- Somatório de tralhadores: mês 1 = 15, mês 2 = 20, mês 3 = 30, mês 4 = 40, mês 5 = 15, Total de
trabalhadores mês a mês = 15+20+...+15=120 trabalhadores, Meses computados = 5 meses, Número
médio de trabalhadores: N2 = 120 trab.: 5 meses = 24 trabalhadores. O valor calculado será, então,
transferido para o formulário (N2).
• Quanto ao item 4 - Se em qualquer canteiro de obra ou mesmo no setor administrativo ocorreu
qualquer acidente de trabalho, mas não houve a necessidade do trabalhador ser afastado, indicar
quantos funcionários apresentaram-se nessa situação. Assim, se ocorreu apenas uma vez, colocar o
número um. Se não ocorreu qualquer acidente desse estilo, colocar o número zero ou um traço.
• Quanto ao item 5 Aqui, a empresa deverá levantar quantos acidentes ocorreram e que provocaram
afastamento do trabalhador por período menor que 15 dias. Se não houve acidentes, colocar o
número zero ou colocar um traço. Determine o período de afastamento da seguinte forma:
a) Anote o dia do acidente e Dia do acidente: 12 janeiro;

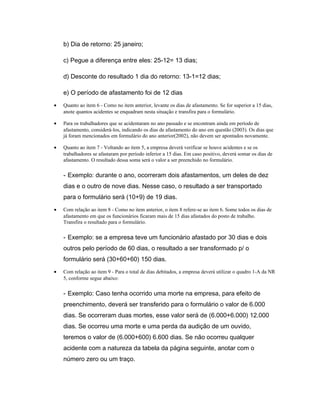

97. b) Dia de retorno: 25 janeiro;
c) Pegue a diferença entre eles: 25-12= 13 dias;
d) Desconte do resultado 1 dia do retorno: 13-1=12 dias;
e) O período de afastamento foi de 12 dias
• Quanto ao item 6 - Como no item anterior, levante os dias de afastamento. Se for superior a 15 dias,
anote quantos acidentes se enquadram nesta situação e transfira para o formulário.
• Para os trabalhadores que se acidentaram no ano passado e se encontram ainda em período de
afastamento, considerá-los, indicando os dias de afastamento do ano em questão (2003). Os dias que
já foram mencionados em formulário do ano anterior(2002), não devem ser apontados novamente.
• Quanto ao item 7 - Voltando ao item 5, a empresa deverá verificar se houve acidentes e se os
trabalhadores se afastaram por período inferior a 15 dias. Em caso positivo, deverá somar os dias de
afastamento. O resultado dessa soma será o valor a ser preenchido no formulário.
- Exemplo: durante o ano, ocorreram dois afastamentos, um deles de dez
dias e o outro de nove dias. Nesse caso, o resultado a ser transportado
para o formulário será (10+9) de 19 dias.
• Com relação ao item 8 - Como no item anterior, o item 8 refere-se ao item 6. Some todos os dias de
afastamento em que os funcionários ficaram mais de 15 dias afastados do posto de trabalho.
Transfira o resultado para o formulário.
- Exemplo: se a empresa teve um funcionário afastado por 30 dias e dois
outros pelo período de 60 dias, o resultado a ser transformado p/ o
formulário será (30+60+60) 150 dias.
• Com relação ao item 9 - Para o total de dias debitados, a empresa deverá utilizar o quadro 1-A da NR
5, conforme segue abaixo:
- Exemplo: Caso tenha ocorrido uma morte na empresa, para efeito de
preenchimento, deverá ser transferido para o formulário o valor de 6.000
dias. Se ocorreram duas mortes, esse valor será de (6.000+6.000) 12.000
dias. Se ocorreu uma morte e uma perda da audição de um ouvido,
teremos o valor de (6.000+600) 6.600 dias. Se não ocorreu qualquer
acidente com a natureza da tabela da página seguinte, anotar com o
número zero ou um traço.

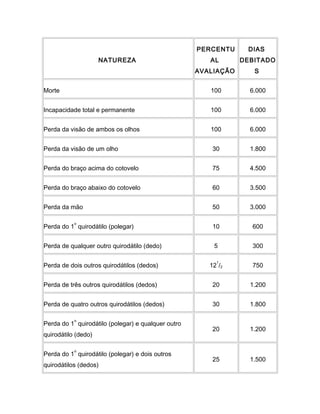

98. NATUREZA
PERCENTU
AL
AVALIAÇÃO
DIAS
DEBITADO
S
Morte 100 6.000
Incapacidade total e permanente 100 6.000
Perda da visão de ambos os olhos 100 6.000
Perda da visão de um olho 30 1.800
Perda do braço acima do cotovelo 75 4.500
Perda do braço abaixo do cotovelo 60 3.500
Perda da mão 50 3.000
Perda do 1
o
quirodátilo (polegar) 10 600
Perda de qualquer outro quirodátilo (dedo) 5 300
Perda de dois outros quirodátilos (dedos) 12
1
/2 750
Perda de três outros quirodátilos (dedos) 20 1.200
Perda de quatro outros quirodátilos (dedos) 30 1.800
Perda do 1
o
quirodátilo (polegar) e qualquer outro
quirodátilo (dedo)
20 1.200
Perda do 1
o
quirodátilo (polegar) e dois outros
quirodátilos (dedos)
25 1.500

99. Perda do 1
o
quirodátilo (polegar) e três outros
quirodátilos (dedos)
33
1
/2 2.000
Perda do 1
o
quirodátilo (polegar) e quatro outros
quirodátilos (dedos)
40 2.400
Perda da perna acima do joelho 75 4.500
Perda da perna no joelho ou abaixo dele 50 3.000
Perda do pé 40 2.400
Perda do pododátilo (dedo grande) ou de dois outros
ou mais pododátilos (dedos do pé)
6 300
Perda do 1
o
pododátilo (dedo grande) de ambos os
pés
10 600
Perda de qualquer outro pododátilo (dedo do pé) 0 0
Perda da audição de um ouvido 10 600
Perda da audição de ambos os ouvidos 50 3.000
• Quanto ao item 10 - Serão anotados neste item os acidentes fatais (MORTES). Se não ocorreram
acidentes com mortes, colocar o número zero ou um traço.
• Quanto ao item 11 - Deverá ser preenchido com o número total de horas/aula de treinamento
ministradas. O termo "horas/aula" significa a quantidade efetiva de horas (carga horária) do
treinamento efetuado.
- Exemplo: Caso tenha ocorrido um treinamento periódico de 12 aulas de
uma hora para cada aula, o total de horas/ aula será de (12x1) 12 horas.
-· Se houve, ainda, treinamento admissional em três aulas de duas horas
para cada aula, o total referente ao treinamento admissional será (3x2) de 6

100. horas. Deverá ser transferido para o formulário o total das horas/aula
efetivamente ministradas, que será (12+6) de 18 horas.
• Quanto ao item 12 - A empresa deverá preencher o formulário com o número de trabalhadores
treinados (admissional + periódico) referentes ao item 18.28 da NR-18.
• Informações Gerais - Lembre-se que o ANEXO-I, ao contrário do ANEXO-II (uma vez por ano),
deverá ser preenchido e encaminhado à Fundacentro toda vez que ocorrer acidente. Neste caso, terá
dez dias para entregá-lo.
• A empresa deverá manter cópia e protocolo de encaminhamento por um período de 03 (três) anos,
para fins de fiscalização (item 18.32.1, NR 18). A Ficha de Acidente de Trabalho refere-se tanto a
acidente fatal, quanto ao acidente com ou sem afastamento e à doença de trabalho.
• A empresa poderá utilizar o modelo contido nesta cartilha ou copiá-lo em papel timbrado, ou ainda,
adquirir em papelaria.
• Esclarecimentos adicionais podem ser obtidos junto à Fundacentro.
• Toda e qualquer empresa estabelecida, mesmo que tenha permanecido sem atividade, precisa
preencher e encaminhar o ANEXO II.
• Não deixe de preencher e enviar o Anexo 1, sempre que ocorrer um acidente. O Anexo I da NR-18
fornece dados sobre o acidente e o acidentado, extremamente fáceis de preencher, e que são
fundamentais para os estudos que levarão às ações prevencionistas, tanto do Governo, quanto do
empregado e do empregador. Ações nesse sentido diminuem os gastos, principalmente a longo
prazo, evitam desperdício e possibilitam maior produtividade.
Referências - Item 18.33 / Subitens 18.33.1 a 18.33.7 - CIPA
• A empresa que possuir, na mesma cidade, um ou mais canteiros de obra ou frentes de trabalho com
menos de 70 empregados deve organizar CIPA centralizada.
• A CIPA centralizada deve ser composta de representantes do empregador e dos empregados,
devendo ter, pelo menos, um representante titular e um suplente a cada grupo de até 50 empregados
em cada canteiro de obra ou frente de trabalho, respeitando-se a paridade prevista na NR 5.
• A empresa que possuir um ou mais canteiros de obra ou frentes de trabalho com 70 ou mais
empregados, em cada um, fica obrigada a organizar CIPA por estabelecimento.
• Estão desobrigados de constituir CIPA os canteiros de obra cuja construção não exceda a 180 dias,
devendo porém:
a) Constituir Comissão Provisória de Prevenção de Acidentes;
b) Eleger, paritariamente, um membro efetivo e um suplente, a cada grupo
de 50 trabalhadores.
• Quando houver equipes de trabalho itinerantes, a sede da empresa será considerada estabelecimento.

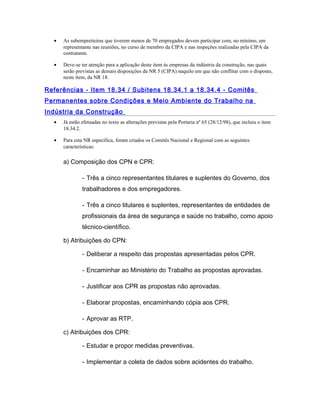

101. • As subempreiteiras que tiverem menos de 70 empregados devem participar com, no mínimo, um
representante nas reuniões, no curso de membro da CIPA e nas inspeções realizadas pela CIPA da
contratante.
• Deve-se ter atenção para a aplicação deste item às empresas da indústria da construção, nas quais
serão previstas as demais disposições da NR 5 (CIPA) naquilo em que não conflitar com o disposto,
neste item, da NR 18.
Referências - Item 18.34 / Subitens 18.34.1 a 18.34.4 - Comitês
Permanentes sobre Condições e Meio Ambiente do Trabalho na
Indústria da Construção
• Já estão efetuadas no texto as alterações previstas pela Portaria nº 65 (28/12/98), que incluiu o item
18.34.2.
• Para esta NR específica, foram criados os Comitês Nacional e Regional com as seguintes
características:
a) Composição dos CPN e CPR:
- Três a cinco representantes titulares e suplentes do Governo, dos
trabalhadores e dos empregadores.
- Três a cinco titulares e suplentes, representantes de entidades de
profissionais da área de segurança e saúde no trabalho, como apoio
técnico-científico.
b) Atribuições do CPN:
- Deliberar a respeito das propostas apresentadas pelos CPR.
- Encaminhar ao Ministério do Trabalho as propostas aprovadas.
- Justificar aos CPR as propostas não aprovadas.
- Elaborar propostas, encaminhando cópia aos CPR.
- Aprovar as RTP.
c) Atribuições dos CPR:
- Estudar e propor medidas preventivas.
- Implementar a coleta de dados sobre acidentes do trabalho.

102. - Participar e propor Campanhas de Prevenção de Acidentes.
- Incentivar estudos e debates para aperfeiçoar normas técnicas,
regulamentadoras e de procedimentos.
- Encaminhar propostas ao CPN.
- Apreciar as propostas encaminhadas pelo CPN.
• Os CPN e CPR elaborarão seus Regulamentos Internos.
Referências - Item 18.35 / Subitem 18.35.1
• O item 18.35 mudou, através da Portaria 7, de 03/03/97, de Regulamento, para Recomendação
Técnica de Procedimentos (RTP). Os tais procedimentos serão elaborados por uma Comissão
Técnica da Indústria da Construção, integrada por técnicos da Fundacentro e da DRT.
Referências - Item 18.36 / Subitens 18.36.1 a 18.36.7
• No item 18.36 (Disposições Gerais), até a publicação da Recomendação de Procedimentos, são
mantidos em vigor os seguintes itens que constavam da antiga NR 18:
a) Máquinas, Equipamentos e Ferramentas Diversas.
b) Escavação, Fundação e Desmonte de Rochas.
c) Estruturas de Concreto.
d) Escadas.
e) Movimentação e Transporte de Materiais e Pessoas.
f) Estruturas Metálicas.
Referências - Item 18.37 / Subitens 18.37.1 a 18.37.5 - Disposições
Finais
• Não é difícil implementar um programa de qualificação. Para isso, o empregador deve conhecer a
NR 18, em especial aqueles itens relativos à qualificação. Com o treinamento, o trabalhador irá
entender e se convencer das suas responsabilidades para a garantia de segurança. A cobrança de
atitudes e ações corretas fica mais fácil quando os trabalhadores foram treinados.
• Cabe lembrar que não se deve entregar a operação de guinchos, betoneiras ou outro equipamento, ou
máquina, a serventes de obra, pois ao qualificar-se um operário o mesmo passa a profissional,
mudando de categoria.
• Os profissionais do SESMT devem estar atentos ao uso inadequado das ferramentas portáteis, bem
como às atitudes incorretas de quem as opera. A organização usará todas as formas, que vão desde a

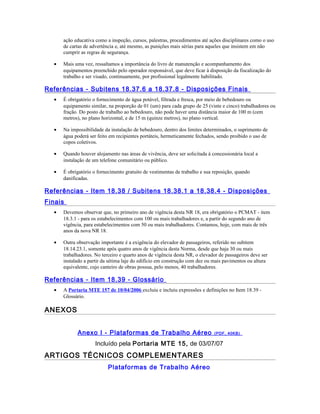

103. ação educativa como a inspeção, cursos, palestras, procedimentos até ações disciplinares como o uso
de cartas de advertência e, até mesmo, as punições mais sérias para aqueles que insistem em não
cumprir as regras de segurança.
• Mais uma vez, ressaltamos a importância do livro de manutenção e acompanhamento dos
equipamentos preenchido pelo operador responsável, que deve ficar à disposição da fiscalização do
trabalho e ser visado, continuamente, por profissional legalmente habilitado.
Referências - Subitens 18.37.6 a 18.37.8 - Disposições Finais
• É obrigatório o fornecimento de água potável, filtrada e fresca, por meio de bebedouro ou
equipamento similar, na proporção de 01 (um) para cada grupo de 25 (vinte e cinco) trabalhadores ou
fração. Do posto de trabalho ao bebedouro, não pode haver uma distância maior de 100 m (cem
metros), no plano horizontal, e de 15 m (quinze metros), no plano vertical.
• Na impossibilidade da instalação de bebedouro, dentro dos limites determinados, o suprimento de
água poderá ser feito em recipientes portáteis, hermeticamente fechados, sendo proibido o uso de
copos coletivos.
• Quando houver alojamento nas áreas de vivência, deve ser solicitada à concessionária local a
instalação de um telefone comunitário ou público.
• É obrigatório o fornecimento gratuito de vestimentas de trabalho e sua reposição, quando
danificadas.
Referências - Item 18.38 / Subitens 18.38.1 a 18.38.4 - Disposições
Finais
• Devemos observar que, no primeiro ano de vigência desta NR 18, era obrigatório o PCMAT - item
18.3.1 - para os estabelecimentos com 100 ou mais trabalhadores e, a partir do segundo ano de
vigência, para estabelecimentos com 50 ou mais trabalhadores. Contamos, hoje, com mais de três
anos da nova NR 18.
• Outra observação importante é a exigência do elevador de passageiros, referido no subitem
18.14.23.1, somente após quatro anos de vigência desta Norma, desde que haja 30 ou mais
trabalhadores. No terceiro e quarto anos de vigência desta NR, o elevador de passageiros deve ser
instalado a partir da sétima laje do edifício em construção com dez ou mais pavimentos ou altura
equivalente, cujo canteiro de obras possua, pelo menos, 40 trabalhadores.
Referências - Item 18.39 - Glossário
• A Portaria MTE 157 de 10/04/2006 excluiu e incluiu expressões e definições no Item 18.39 -
Glossário.
ANEXOS
Anexo I - Plataformas de Trabalho Aéreo (PDF, 40KB)
Incluído pela Portaria MTE 15, de 03/07/07
ARTIGOS TÉCNICOS COMPLEMENTARES
Plataformas de Trabalho Aéreo

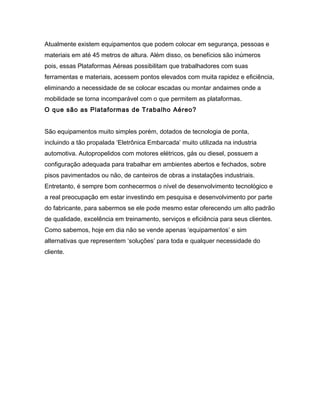

104. Atualmente existem equipamentos que podem colocar em segurança, pessoas e
materiais em até 45 metros de altura. Além disso, os benefícios são inúmeros
pois, essas Plataformas Aéreas possibilitam que trabalhadores com suas
ferramentas e materiais, acessem pontos elevados com muita rapidez e eficiência,
eliminando a necessidade de se colocar escadas ou montar andaimes onde a
mobilidade se torna incomparável com o que permitem as plataformas.
O que são as Plataformas de Trabalho Aéreo?
São equipamentos muito simples porém, dotados de tecnologia de ponta,
incluindo a tão propalada ‘Eletrônica Embarcada’ muito utilizada na industria
automotiva. Autopropelidos com motores elétricos, gás ou diesel, possuem a
configuração adequada para trabalhar em ambientes abertos e fechados, sobre
pisos pavimentados ou não, de canteiros de obras a instalações industriais.
Entretanto, é sempre bom conhecermos o nível de desenvolvimento tecnológico e
a real preocupação em estar investindo em pesquisa e desenvolvimento por parte
do fabricante, para sabermos se ele pode mesmo estar oferecendo um alto padrão
de qualidade, excelência em treinamento, serviços e eficiência para seus clientes.
Como sabemos, hoje em dia não se vende apenas ‘equipamentos’ e sim
alternativas que representem ‘soluções’ para toda e qualquer necessidade do
cliente.

105. No dimensionamento de uma Plataforma de Trabalho Aéreo algumas questões
devem ser respondidas, antes de ofertarmos o equipamento adequado para
executar determinado tipo de trabalho. A seguir, sugerimos um roteiro que pode
ser adotado :
• Qual é a altura máxima de trabalho que preciso alcançar ?
(A altura de trabalho é considerada como sendo 1,80m acima da altura máxima da plataforma).
• Qual é a capacidade máxima exigida (pessoas e materiais) ?
• Que tamanho de plataforma será necessário ?
• Há necessidade do deslocamento da máquina entre corredores estreitos ?
• Preciso de um pequeno raio de giro?
• É preciso mover a plataforma de um andar a outro?
• O trabalho é em ambiente fechado?
• Preciso deslocar a máquina com a plataforma elevada?
• O trabalho requer uma plataforma tipo Tesoura para acesso vertical em linha reta?
• Preciso de uma plataforma de lança para maior alcance?
• Preciso de uma lança articulada para elevação sobre obstáculos (acima e além) ?
• O local de trabalho é pavimentado ou não ?
• O alcance lateral é importante ?

106. Diferentes classes e configurações estão disponíveis para
cada tipo de aplicação.
• Plataformas elétricas de lança articulada (alturas de 9,1m e 10,7m) são usadas
principalmente em ambientes fechados com piso pavimentado, para alcançar locais
sobre máquinas, equipamentos e outros obstáculos presentes sobre o piso, além de
outras posições elevadas. As plataformas elétricas de lança articulada são
alimentadas por baterias, recarregáveis em tomadas convencionais de 110V ou
220V. Todos os modelos articulados são manobráveis em elevação total e têm
larguras de chassi que permitem o acesso entre corredores estreitos e áreas de
trabalho congestionadas. As aplicações mais comuns são, manutenção de
instalações, manufatura e armazenagem, shopping centers e outros ambientes
fechados, parques temáticos, estúdios de TV / Cinema e telecomunicações.
• As plataformas de lança, multipropelidas, estão disponíveis com lanças
articuladas e telescópicas (alturas de 12,19m a 18,29m), e podem ser usadas em
ambientes abertos e fechados, sobre pisos pavimentados ou não. Esse modelo de
plataforma oferece características e benefícios semelhantes às plataformas elétricas
de lança, com o opcional ‘QuickCharge GenSet (Trade Mark), que é um grupo
gerador que recarrega e mantém o nível de carga das baterias. O gerador carrega as
baterias duas vezes mais rápido que o carregador embarcado padrão e permite mais ciclos
operacionais em velocidade mais alta. Em termos de aplicação, oferecem versatilidade em serviços
de manutenção e construção, evitando os problemas como emissões de gases e ruídos.
• Plataformas de lança articuladas movidas a diesel (alturas de plataformas de 13,72m até
45,72m), são mais robustas, usadas para alcançar locais sobre máquinas, equipamentos e outros
obstáculos sobre o piso e outras posições elevadas onde plataformas de lança telescópica não
chegam. A mesa giratória da máquina tem movimento de 3600 em qualquer direção. A lança pode
ser elevada ou abaixada e estendida enquanto a plataforma permanence horizontal e estável. A partir
da plataforma, mesmo elevada, o operador pode manobrar a máquina para frente e para trás ou para
qualquer outra direção. Todos os modelos articulados são manobráveis com a plataforma na sua
altura máxima e têm larguras de chassi que permitem o acesso entre corredores industriais e áreas
congestionadas. Estas máquinas são ideais para inúmeras aplicações, dentre as quais, se destacam:
Construção e manutenção predial ; empreiteiras de serviços mecânicos, elétricos, de utilidade e de
pintura ; instalações industriais e de manufatura (indústrias sederúrgica, automotiva e aeronáutica) ;
refinarias de petróleo e indústrias químicas ; plantas de fabricação e processamento de alimentos e
produtos têxteis ; instalações esportivas, parques temáticos ; locais de trabalho com terrenos
irregulares ; acesso sobre obstáculos terrestres.
• Plataformas de lança telescópica (ou lança reta) atingem alturas de 12,29m a 36,58m e são
especialmente úteis para aplicações que necessitam de grande alcance. A estrutura giratória da
máquina também tem um movimento de 3600 em qualquer sentido. Apresenta as mesmas condições
de movimentação das lanças articuladas. São utilizadas principalmente em prédios comerciais e
infra-estrutura ; serviços mecânicos, elétricos, de utilidades e pintura ; indústrias automotiva e
aeronáutica ; refinarias de petróleo, etc…
• Plataformas tipo tesoura, são uma classe de equipamentos usados quando há necessidade de menor
alcance e altura mas, bastante espaço para trabalho e maior capacidade de elevação. Esse modelo de
plataforma foi concebido para oferecer maior área de trabalho no ‘deck’ e, geralmente, permitir
trabalhar com cargas mais pesadas que nas plataformas de lança. As plataformas tipo tesoura podem
ser manobradas de forma semelhante aos modelos de lança, apesar de serem elevadas apenas
verticalmente – exceto para a opção disponível de extensão horizontal de até 1,83m no deck. AS
plataformas tipo tesoura estão disponíveis em vários modelos e atingem uma altura máxima de
15,24m. São vendidas em todo o mundo para utilização na construção, indústria, manutenção,

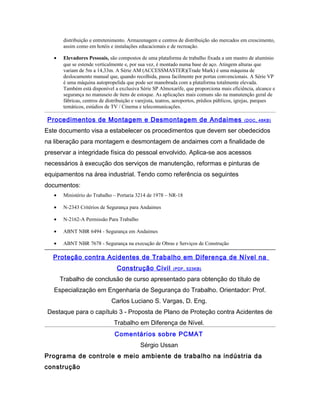

107. distribuição e entretenimento. Armazenagem e centros de distribuição são mercados em crescimento,
assim como em hotéis e instalações educacionais e de recreação.
• Elevadores Pessoais, são compostos de uma plataforma de trabalho fixada a um mastro de alumínio
que se estende verticalmente e, por sua vez, é montado numa base de aço. Atingem alturas que
variam de 5m a 14,33m. A Série AM (ACCESSMASTER)(Trade Mark) é uma máquina de
deslocamento manual que, quando recolhida, passa facilmente por portas convencionais. A Série VP
é uma máquina autopropelida que pode ser manobrada com a plataforma totalmente elevada.
Também está disponível a exclusiva Série SP Almoxarife, que proporciona mais eficiência, alcance e
segurança no manuseio de ítens de estoque. As aplicações mais comuns são na manutenção geral de
fábricas, centros de distribuição e varejista, teatros, aeroportos, prédios públicos, igrejas, parques
temáticos, estúdios de TV / Cinema e telecomunicações.
Procedimentos de Montagem e Desmontagem de Andaimes (DOC, 48KB)
Este documento visa a estabelecer os procedimentos que devem ser obedecidos
na liberação para montagem e desmontagem de andaimes com a finalidade de
preservar a integridade física do pessoal envolvido. Aplica-se aos acessos
necessários à execução dos serviços de manutenção, reformas e pinturas de
equipamentos na área industrial. Tendo como referência os seguintes
documentos:
• Ministério do Trabalho – Portaria 3214 de 1978 – NR-18
• N-2343 Critérios de Segurança para Andaimes
• N-2162-A Permissão Para Trabalho
• ABNT NBR 6494 - Segurança em Andaimes
• ABNT NBR 7678 - Segurança na execução de Obras e Serviços de Construção
Proteção contra Acidentes de Trabalho em Diferença de Nível na
Construção Civil (PDF, 523KB)
Trabalho de conclusão de curso apresentado para obtenção do título de
Especialização em Engenharia de Segurança do Trabalho. Orientador: Prof.
Carlos Luciano S. Vargas, D. Eng.
Destaque para o capítulo 3 - Proposta de Plano de Proteção contra Acidentes de
Trabalho em Diferença de Nível.
Comentários sobre PCMAT
Sérgio Ussan
Programa de controle e meio ambiente de trabalho na indústria da
construção

108. A NR 18 traz em seu item 18.3 a necessidade do PCMAT em obras de
construção, fato que todos os profissionais intervenientes em um processo de
construção deveriam dominar e dele ter pleno conhecimento. Vejamos primeiro a
definição de "Programa":
"Programa é a exposição sumária das intenções ou projetos de uma
empresa ou de um profissional sobre determinado tema".
Agora, atenção especial aos seguintes itens:
• O PCMAT deve ser elaborado e executado por profissional legalmente habilitado na área de
Segurança do Trabalho (item 18.3.2 da NR 18).
• A implantação do PCMAT nos estabelecimentos é de responsabilidade do empregador ou
condomínio (item 18.3.3 da NR 18).
A partir destes conceitos pode-se desenvolver alguns comentários que não
apresentam unanimidade na sua aprovação, mas, creio eu, são os corretos a
serem aplicados na indústria da construção.
• Estabelecimento é uma obra individualizada, não importando nem seu porte nem o porte da empresa
que a construirá.
• Se a responsabilidade da implantação do PCMAT é do empregador ou condomínio e um programa
visa apresentar intenções ou projetos de um profissional ou de uma empresa (no caso do PCMAT
mais do profissional do que da empresa) é lógico que para cada obra deverá haver um único
PCMAT.
• Este PCMAT deverá ser seguido por todos os profissionais que desempenharem suas funções
naquele estabelecimento, ou obra, independente de pertencerem aos quadros da empresa maior ou de
pequenas empresas de prestação de serviço.
• Não é possível aceitar que cada empresa participante da construção seja cobrada a apresentar seu
PCMAT, ou seja, o Programa específico aos serviços que ela executará.
• Reforço, o PCMAT é único e completo por obra específica.
• O PCMAT é uma carta de intenções, é um memorial descritivo, sobre a implantação de medidas que
visem as condições ideais do meio ambiente do trabalho em uma obra, devendo ser amplamente
analisado durante sua implantação e alterado quando conveniente e/ou necessário.
• Estas alterações devem ser encaradas de forma natural tendo em vista as mais variadas formas
possíveis de situações que, durante a construção, tendem a ocorrer.
• Entre possíveis alterações pode-se considerar sem medo de errar mudança no cronograma,
surgimento de novas tecnologias e equipamentos, mudaça de projeto e alteração na relação mão de
obra/equipamento.
• Não é possível aceitar o mesmo PCMAT para mais de uma obra, ele não é "receita de bolo", ele é
específico para as condições individuais de cada obra.

109. • Na verdade, parte do PCMAT é idêntica para todos, independente da obra, mas também é mais que
verdade que parte é específica a obra em si.
Portanto, cuidados devem ser tomados quando da contratação do profissional que
fará a elaboração do PCMAT, devendo ele, em primeiro lugar, ser um profissional
legalmente habilitado em Segurança do Trabalho, e a partir desta condição
conhecer a obra e sua filosofia de construção, realizando um trabalho voltado
única e exclusivamente para aquela obra. No entanto falar em elaboração e
implantação de um PCMAT parece uma tarefa simples e de fácil execução.
Grande engano quem assim pensar.
O PCMAT deve ser apresentado a todos os profissionais que na obra trabalharem,
ou influírem de um modo ou outro, de um forma cerimoniosa, sendo demonstrada
sua importância e, principalmente, sua função de estabelecer regras que os
protejam. Nenhum PCMAT terá sucesso na sua implantação se não for absorvido
e compreendido por todos. Lembrando que Segurança é como a água da chaleira
para o chimarrão, se não for aquecida constantemente esfria.
Segurança tem que ser lembrada e destacada em campanhas contínuas, o
mesmo ocorrendo com a implantação do PCMAT, a cada início de uma etapa de
construção nova ele deve ser destacado e relembrado. Devem os leitores terem
pleno conhecimento que a criação do PCMAT foi um avanço na melhoria das
condições de meio ambiente de trabalho na construção, devendo ser exigido e
obedecido em todas as obras, lembrando sempre que segurança não é custo, é
investimento. Nada é pior que o PCMAT "de gaveta", aquele feito só para atender
a legislação e a fiscalização. Este tema merece maiores análises visando alcançar
o pleno objetivo para o qual foi criado, sendo uma obrigação dos profissionais
ligados a Segurança no Trabalho conhece-lo profundamente.
Processos de Corte e Solda
Oxicorte
Engº Roberto Joaquim e Engº José Ramalho
Invariavelmente, as operações de soldagem são precedidas pelas operações de
corte. Por questões de economia de escala e características do processo de

110. fabricação dos materiais metálicos, estes são produzidos em dimensões
padronizadas, não sendo adequadas ao uso para todos os fins a que se destinam.
Em função deste aspecto, tornam-se necessárias operações de corte das matérias
primas. O corte pode ser efetuado de diversas formas:
• Mecanicamente: Corte por cisalhamento através de guilhotinas, tesouras, etc.; por arrancamento
através de serras, usinagem mecânica, etc
• Por fusão: Utilizando-se como fonte de calor um arco elétrico ex. arc air (goivagem), plasma
• Reação química: Onde o corte se processa através de reações exotérmicas de oxidação do metal, ex.
corte oxicombustível
• Elevada concentração de energia: Neste grupo enquadram-se os processos que utilizam o princípio
da concentração de energia como característica principal de funcionamento, não importando se a
fonte de energia é química, mecânica ou elétrica. Enquadram-se neste, o corte por jato d´água de
elevada pressão, LASER e algumas variantes do processo plasma
Definição: O oxicorte é o processo de secionamento de metais pela combustão
localizada e contínua devido a ação de um jato de Oxigênio, de elevada pureza,
agindo sobre um ponto previamente aquecido por uma chama oxicombustível.
Jato D´água
Engº Roberto Joaquim e Engº José Ramalho
Desde os primórdios o homem busca na utilização de recursos naturais meios
para satisfazer as suas necessidades. Dentre os recursos naturais em maior
abundância, a água tem-se mostrado uma grande aliada nessa busca. Neste
trabalho, nos ateremos à utilização deste elemento como meio de corte de
materiais. Em 1968, Norman C. Franz da Universidade de Columbia (EUA)
patenteou um sistema de corte com água pressurizada. Inicialmente, o processo
era utilizado para corte de madeiras, sendo que a introdução de materiais
abrasivos e o desenvolvimento de sistemas de pressurização e bicos, tornou o
processo aplicável a quase todos os materiais de uso industrial.
De uma maneira geral, quando se deseja secionar um material aplica-se energia a
este, podendo ser energia térmica (Arc air, plasma, Laser etc.), química (corrosão
por ácidos) ou mecânica (usinagem, cisalhamento etc.). O corte por jato d´água
enquadra-se no grupo de energia mecânica, onde a força de impacto exercida por

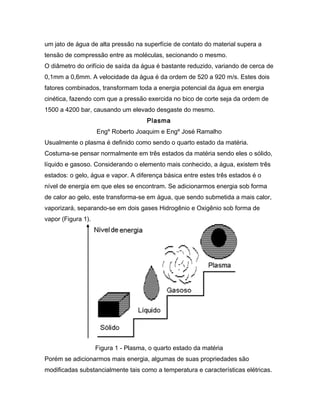

111. um jato de água de alta pressão na superfície de contato do material supera a
tensão de compressão entre as moléculas, secionando o mesmo.
O diâmetro do orifício de saída da água é bastante reduzido, variando de cerca de
0,1mm a 0,6mm. A velocidade da água é da ordem de 520 a 920 m/s. Estes dois
fatores combinados, transformam toda a energia potencial da água em energia
cinética, fazendo com que a pressão exercida no bico de corte seja da ordem de
1500 a 4200 bar, causando um elevado desgaste do mesmo.
Plasma
Engº Roberto Joaquim e Engº José Ramalho
Usualmente o plasma é definido como sendo o quarto estado da matéria.
Costuma-se pensar normalmente em três estados da matéria sendo eles o sólido,
líquido e gasoso. Considerando o elemento mais conhecido, a água, existem três
estados: o gelo, água e vapor. A diferença básica entre estes três estados é o
nível de energia em que eles se encontram. Se adicionarmos energia sob forma
de calor ao gelo, este transforma-se em água, que sendo submetida a mais calor,
vaporizará, separando-se em dois gases Hidrogênio e Oxigênio sob forma de
vapor (Figura 1).
Figura 1 - Plasma, o quarto estado da matéria
Porém se adicionarmos mais energia, algumas de suas propriedades são
modificadas substancialmente tais como a temperatura e características elétricas.

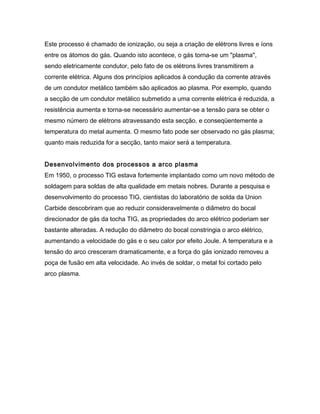

112. Este processo é chamado de ionização, ou seja a criação de elétrons livres e íons
entre os átomos do gás. Quando isto acontece, o gás torna-se um "plasma",
sendo eletricamente condutor, pelo fato de os elétrons livres transmitirem a
corrente elétrica. Alguns dos princípios aplicados à condução da corrente através
de um condutor metálico também são aplicados ao plasma. Por exemplo, quando
a secção de um condutor metálico submetido a uma corrente elétrica é reduzida, a
resistência aumenta e torna-se necessário aumentar-se a tensão para se obter o
mesmo número de elétrons atravessando esta secção, e conseqüentemente a
temperatura do metal aumenta. O mesmo fato pode ser observado no gás plasma;
quanto mais reduzida for a secção, tanto maior será a temperatura.
Desenvolvimento dos processos a arco plasma
Em 1950, o processo TIG estava fortemente implantado como um novo método de
soldagem para soldas de alta qualidade em metais nobres. Durante a pesquisa e
desenvolvimento do processo TIG, cientistas do laboratório de solda da Union
Carbide descobriram que ao reduzir consideravelmente o diâmetro do bocal
direcionador de gás da tocha TIG, as propriedades do arco elétrico poderiam ser
bastante alteradas. A redução do diâmetro do bocal constringia o arco elétrico,
aumentando a velocidade do gás e o seu calor por efeito Joule. A temperatura e a
tensão do arco cresceram dramaticamente, e a força do gás ionizado removeu a
poça de fusão em alta velocidade. Ao invés de soldar, o metal foi cortado pelo
arco plasma.

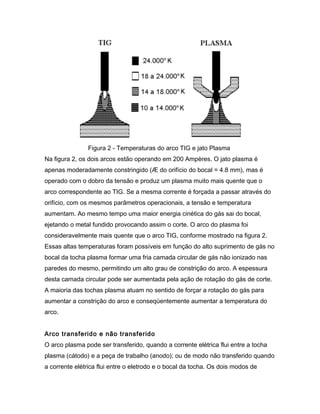

113. Figura 2 - Temperaturas do arco TIG e jato Plasma
Na figura 2, os dois arcos estão operando em 200 Ampères. O jato plasma é
apenas moderadamente constringido (Æ do orifício do bocal = 4.8 mm), mas é
operado com o dobro da tensão e produz um plasma muito mais quente que o
arco correspondente ao TIG. Se a mesma corrente é forçada a passar através do
orifício, com os mesmos parâmetros operacionais, a tensão e temperatura
aumentam. Ao mesmo tempo uma maior energia cinética do gás sai do bocal,
ejetando o metal fundido provocando assim o corte. O arco do plasma foi
consideravelmente mais quente que o arco TIG, conforme mostrado na figura 2.
Essas altas temperaturas foram possíveis em função do alto suprimento de gás no
bocal da tocha plasma formar uma fria camada circular de gás não ionizado nas
paredes do mesmo, permitindo um alto grau de constrição do arco. A espessura
desta camada circular pode ser aumentada pela ação de rotação do gás de corte.
A maioria das tochas plasma atuam no sentido de forçar a rotação do gás para
aumentar a constrição do arco e conseqüentemente aumentar a temperatura do
arco.
Arco transferido e não transferido
O arco plasma pode ser transferido, quando a corrente elétrica flui entre a tocha
plasma (cátodo) e a peça de trabalho (anodo); ou de modo não transferido quando
a corrente elétrica flui entre o eletrodo e o bocal da tocha. Os dois modos de

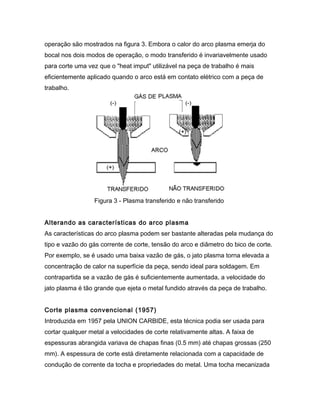

114. operação são mostrados na figura 3. Embora o calor do arco plasma emerja do
bocal nos dois modos de operação, o modo transferido é invariavelmente usado
para corte uma vez que o "heat imput" utilizável na peça de trabalho é mais
eficientemente aplicado quando o arco está em contato elétrico com a peça de
trabalho.
Figura 3 - Plasma transferido e não transferido
Alterando as características do arco plasma
As características do arco plasma podem ser bastante alteradas pela mudança do
tipo e vazão do gás corrente de corte, tensão do arco e diâmetro do bico de corte.
Por exemplo, se é usado uma baixa vazão de gás, o jato plasma torna elevada a
concentração de calor na superfície da peça, sendo ideal para soldagem. Em
contrapartida se a vazão de gás é suficientemente aumentada, a velocidade do
jato plasma é tão grande que ejeta o metal fundido através da peça de trabalho.
Corte plasma convencional (1957)
Introduzida em 1957 pela UNION CARBIDE, esta técnica podia ser usada para
cortar qualquer metal a velocidades de corte relativamente altas. A faixa de
espessuras abrangida variava de chapas finas (0.5 mm) até chapas grossas (250
mm). A espessura de corte está diretamente relacionada com a capacidade de
condução de corrente da tocha e propriedades do metal. Uma tocha mecanizada

115. com capacidade para 1000 Ampéres pode cortar 250 mm de aço inoxidável ou
Alumínio. Contudo, na maioria das aplicações industriais, a espessura de corte
não ultrapassa 50 mm. Nesta faixa de espessuras, o corte plasma convencional é
usualmente alargado e tem a ponta circular. Cortes largos são o resultado de um
desbalanceamento energético na face de corte. Um ângulo positivo de corte
resulta da dissipação do calor na superfície da peça conforme a progressão do
corte.
Figura 4 - Plasma convencional
Este desbalanceamento do calor é reduzido pelo posicionamento da tocha tão
próximo quanto possível à peça de trabalho e aplicação do princípio de constrição
de arco como mostrado na figura 4. O aumento da constrição do arco tende a
tornar o perfil do arco maior e mais uniforme, causando um corte mais reto.
Infelizmente a constrição de arco com um bico convencional é limitada pela
tendência de o aumento da constrição desenvolver dois arcos em série (figura 5),
sendo um entre o eletrodo e o bico e outro entre o bico e a peça de trabalho.

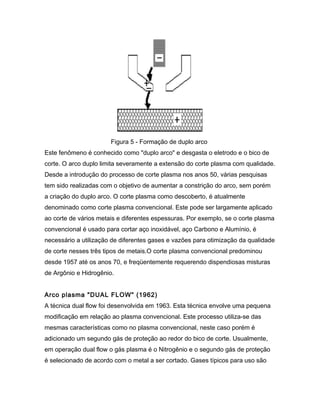

116. Figura 5 - Formação de duplo arco
Este fenômeno é conhecido como "duplo arco" e desgasta o eletrodo e o bico de
corte. O arco duplo limita severamente a extensão do corte plasma com qualidade.
Desde a introdução do processo de corte plasma nos anos 50, várias pesquisas
tem sido realizadas com o objetivo de aumentar a constrição do arco, sem porém
a criação do duplo arco. O corte plasma como descoberto, é atualmente
denominado como corte plasma convencional. Este pode ser largamente aplicado
ao corte de vários metais e diferentes espessuras. Por exemplo, se o corte plasma
convencional é usado para cortar aço inoxidável, aço Carbono e Alumínio, é
necessário a utilização de diferentes gases e vazões para otimização da qualidade
de corte nesses três tipos de metais.O corte plasma convencional predominou
desde 1957 até os anos 70, e freqüentemente requerendo dispendiosas misturas
de Argônio e Hidrogênio.
Arco plasma "DUAL FLOW" (1962)
A técnica dual flow foi desenvolvida em 1963. Esta técnica envolve uma pequena
modificação em relação ao plasma convencional. Este processo utiliza-se das
mesmas características como no plasma convencional, neste caso porém é
adicionado um segundo gás de proteção ao redor do bico de corte. Usualmente,
em operação dual flow o gás plasma é o Nitrogênio e o segundo gás de proteção
é selecionado de acordo com o metal a ser cortado. Gases típicos para uso são

117. normalmente ar comprimido ou Oxigênio para aço Carbono, dióxido de Carbono
(CO2) para aços inoxidáveis e misturas de Hidrogênio/Argônio para Alumínio.
A velocidade de corte é melhor para aços ao Carbono quando comparado ao
plasma convencional, contudo, a qualidade de corte é inadequada para algumas
aplicações. A velocidade e qualidade de corte em aços inoxidáveis e Alumínio, é
essencialmente a mesma que no plasma convencional. A maior vantagem neste
processo é que o gás secundário forma uma proteção entre o bico de corte e a
peça de trabalho, protegendo o mesmo de curto-circuitos, como mostrado na
figura 6, e reduzindo a tendência de "duplo arco". O gás de proteção também
protege a zona de corte aumentando a qualidade e velocidade de corte, além de
refrigerar o bico de corte e bocal da tocha.

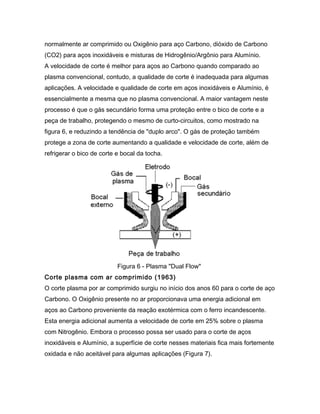

Figura 6 - Plasma "Dual Flow"
Corte plasma com ar comprimido (1963)
O corte plasma por ar comprimido surgiu no início dos anos 60 para o corte de aço
Carbono. O Oxigênio presente no ar proporcionava uma energia adicional em
aços ao Carbono proveniente da reação exotérmica com o ferro incandescente.
Esta energia adicional aumenta a velocidade de corte em 25% sobre o plasma
com Nitrogênio. Embora o processo possa ser usado para o corte de aços
inoxidáveis e Alumínio, a superfície de corte nesses materiais fica mais fortemente
oxidada e não aceitável para algumas aplicações (Figura 7).

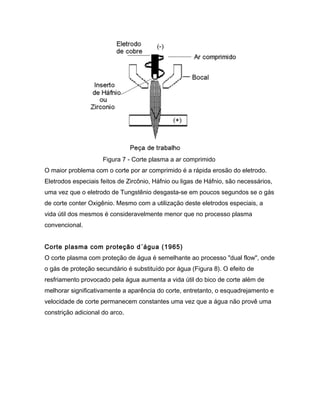

118. Figura 7 - Corte plasma a ar comprimido
O maior problema com o corte por ar comprimido é a rápida erosão do eletrodo.
Eletrodos especiais feitos de Zircônio, Háfnio ou ligas de Háfnio, são necessários,
uma vez que o eletrodo de Tungstênio desgasta-se em poucos segundos se o gás
de corte conter Oxigênio. Mesmo com a utilização deste eletrodos especiais, a
vida útil dos mesmos é consideravelmente menor que no processo plasma
convencional.
Corte plasma com proteção d´água (1965)
O corte plasma com proteção de água é semelhante ao processo "dual flow", onde
o gás de proteção secundário é substituído por água (Figura 8). O efeito de
resfriamento provocado pela água aumenta a vida útil do bico de corte além de
melhorar significativamente a aparência do corte, entretanto, o esquadrejamento e
velocidade de corte permanecem constantes uma vez que a água não provê uma
constrição adicional do arco.

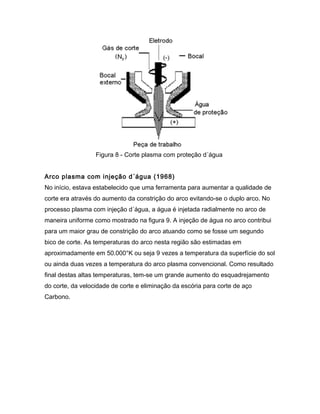

119. Figura 8 - Corte plasma com proteção d´água
Arco plasma com injeção d´água (1968)
No início, estava estabelecido que uma ferramenta para aumentar a qualidade de
corte era através do aumento da constrição do arco evitando-se o duplo arco. No
processo plasma com injeção d´água, a água é injetada radialmente no arco de
maneira uniforme como mostrado na figura 9. A injeção de água no arco contribui
para um maior grau de constrição do arco atuando como se fosse um segundo
bico de corte. As temperaturas do arco nesta região são estimadas em
aproximadamente em 50.000°K ou seja 9 vezes a temperatura da superfície do sol
ou ainda duas vezes a temperatura do arco plasma convencional. Como resultado
final destas altas temperaturas, tem-se um grande aumento do esquadrejamento
do corte, da velocidade de corte e eliminação da escória para corte de aço
Carbono.

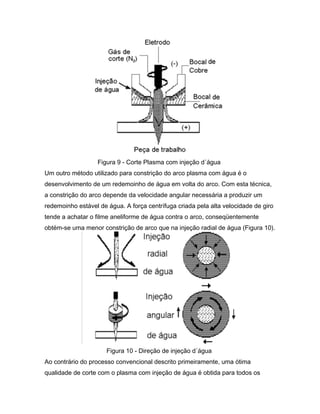

120. Figura 9 - Corte Plasma com injeção d´água
Um outro método utilizado para constrição do arco plasma com água é o
desenvolvimento de um redemoinho de água em volta do arco. Com esta técnica,
a constrição do arco depende da velocidade angular necessária a produzir um
redemoinho estável de água. A força centrífuga criada pela alta velocidade de giro
tende a achatar o filme aneliforme de água contra o arco, conseqüentemente
obtém-se uma menor constrição de arco que na injeção radial de água (Figura 10).
Figura 10 - Direção de injeção d´água
Ao contrário do processo convencional descrito primeiramente, uma ótima
qualidade de corte com o plasma com injeção de água é obtida para todos os

121. metais com apenas um tipo de gás - Nitrogênio. A utilização de apenas um gás
torna o processo mais econômico e fácil de operar. Fisicamente o Nitrogênio é
ideal por causa de sua superior habilidade em transferir calor do arco à peça. O
calor absorvido pelo Nitrogênio quando dissociado é transferido quando em
contato com a peça de trabalho. A despeito das elevadas temperaturas no ponto
em que a água é adicionada ao arco, menos de 10% da água é vaporizada. A
água restante sai através do bocal sob forma de um spray cônico, vindo a
refrigerar a superfície da peça. Este resfriamento adicional previne a formação de
óxidos na superfície de corte e resfria o bico da tocha. A razão da constrição do
arco na região de injeção de água é a formação de uma camada isolada de vapor
entre o jato plasma e a água injetada, como mostrado na Figura 11.
Figura 11 - Camada de vapor d´água
A vida útil do bico de corte é largamente aumentada com a técnica de injeção de
água, porque a camada de vapor isola o mesmo da alta intensidade de calor
proveniente do arco ao mesmo tempo que a água protege e isola o bico do maior
ponto de constrição do arco e de máxima temperatura. A proteção obtida pela
camada de vapor d´água também permite uma inovação no desenho do bocal:
Este pode ser de cerâmica, conseqüentemente, o arco duplo, a maior causa da
destruição do bico deixa de existir.
Uma importante característica das extremidades cortadas, é que o lado direito do
corte seja reto e o outro lado seja levemente chanfrado. Este fenômeno não é
causado pela água injetada, sendo resultado de uma pequeno redemoinho em
sentido dos ponteiros do relógio no gás. Este giro causa uma maior energia de
arco a ser despendido no lado direito do corte. A mesma dessimetria de corte

122. pode ser observada no corte plasma convencional, quando há turbilhonamento do
gás de plasma. Este fato acarreta em que sentido de corte deve ser
adequadamente escolhido de modo a provocar um corte de ângulo reto em todas
as faces da peça (Figura 12).

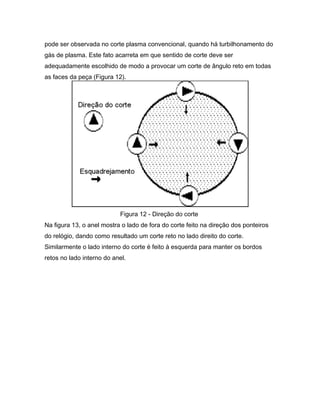

Figura 12 - Direção do corte
Na figura 13, o anel mostra o lado de fora do corte feito na direção dos ponteiros
do relógio, dando como resultado um corte reto no lado direito do corte.
Similarmente o lado interno do corte é feito à esquerda para manter os bordos
retos no lado interno do anel.

123. Figura 13 - Direção de corte
Mufla d´água e tábua d´água (1972)
Desde que os processos por arco plasma possuem uma elevada concentração de
calor, acima de 50.000°K, há alguns efeitos negativos inerentes ao processo:
• A altas correntes, o corte plasma gera um intenso nível ruído, superior ao nível normal nas áreas de
trabalho, requerendo proteção para os operadores.
• Fumaça e gases tóxicos em potencial desenvolvem-se em áreas de trabalho, exigindo uma boa
ventilação.
• A geração de radiação ultravioleta, pode causar queimaduras na pele e olhos, requerendo o uso de
vestimenta adequada e utilização de óculos escuros.
Este grupo de efeitos garantiram ao processo plasma algumas críticas do ponto de
vista de meio ambiente. Alguma coisa tinha que ser feita com relação a esse
aspecto. Em 1972, foi introduzido pela Hyperterm dois sistemas de anti-poluição,
sendo a mufla de água e tábua de água, que controlam os efeitos nocivos do
processo plasma.
Mufla d´água: O sistema de mufla d´água cria uma camada protetora ao redor
da tocha, produzindo os seguintes efeitos benéficos quando usados com a tábua d
´água:
• O alto nível de ruído do processo plasma é substancialmente reduzido pela barreira criada pela água.

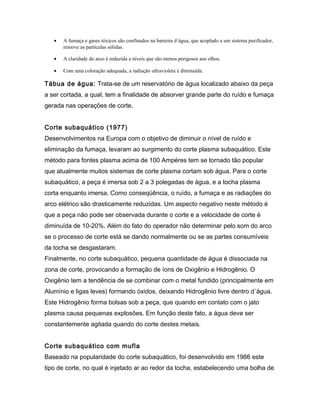

124. • A fumaça e gases tóxicos são confinados na barreira d´água, que acoplado a um sistema purificador,
remove as partículas sólidas.
• A claridade do arco é reduzida a níveis que são menos perigosos aos olhos.
• Com uma coloração adequada, a radiação ultravioleta é diminuída.
Tábua de água: Trata-se de um reservatório de água localizado abaixo da peça
a ser cortada, a qual, tem a finalidade de absorver grande parte do ruído e fumaça
gerada nas operações de corte.
Corte subaquático (1977)
Desenvolvimentos na Europa com o objetivo de diminuir o nível de ruído e
eliminação da fumaça, levaram ao surgimento do corte plasma subaquático. Este
método para fontes plasma acima de 100 Ampéres tem se tornado tão popular
que atualmente muitos sistemas de corte plasma cortam sob água. Para o corte
subaquático, a peça é imersa sob 2 a 3 polegadas de água, e a tocha plasma
corta enquanto imersa. Como conseqüência, o ruído, a fumaça e as radiações do
arco elétrico são drasticamente reduzidas. Um aspecto negativo neste método é
que a peça não pode ser observada durante o corte e a velocidade de corte é
diminuída de 10-20%. Além do fato do operador não determinar pelo som do arco
se o processo de corte está se dando normalmente ou se as partes consumíveis
da tocha se desgastaram.
Finalmente, no corte subaquático, pequena quantidade de água é dissociada na
zona de corte, provocando a formação de íons de Oxigênio e Hidrogênio. O
Oxigênio tem a tendência de se combinar com o metal fundido (principalmente em
Alumínio e ligas leves) formando óxidos, deixando Hidrogênio livre dentro d´água.
Este Hidrogênio forma bolsas sob a peça, que quando em contato com o jato
plasma causa pequenas explosões. Em função deste fato, a água deve ser
constantemente agitada quando do corte destes metais.
Corte subaquático com mufla
Baseado na popularidade do corte subaquático, foi desenvolvido em 1986 este
tipo de corte, no qual é injetado ar ao redor da tocha, estabelecendo uma bolha de

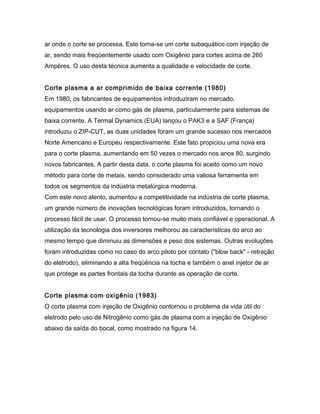

125. ar onde o corte se processa. Este torna-se um corte subaquático com injeção de
ar, sendo mais freqüentemente usado com Oxigênio para cortes acima de 260
Ampéres. O uso desta técnica aumenta a qualidade e velocidade de corte.
Corte plasma a ar comprimido de baixa corrente (1980)
Em 1980, os fabricantes de equipamentos introduziram no mercado,
equipamentos usando ar como gás de plasma, particularmente para sistemas de
baixa corrente. A Termal Dynamics (EUA) lançou o PAK3 e a SAF (França)
introduziu o ZIP-CUT, as duas unidades foram um grande sucesso nos mercados
Norte Americano e Europeu respectivamente. Este fato propiciou uma nova era
para o corte plasma, aumentando em 50 vezes o mercado nos anos 80, surgindo
novos fabricantes. A partir desta data, o corte plasma foi aceito como um novo
método para corte de metais, sendo considerado uma valiosa ferramenta em
todos os segmentos da indústria metalúrgica moderna.
Com este novo alento, aumentou a competitividade na indústria de corte plasma,
um grande número de inovações tecnológicas foram introduzidos, tornando o
processo fácil de usar. O processo tornou-se muito mais confiável e operacional. A
utilização da tecnologia dos inversores melhorou as características do arco ao
mesmo tempo que diminuiu as dimensões e peso dos sistemas. Outras evoluções
foram introduzidas como no caso do arco piloto por contato ("blow back" - retração
do eletrodo), eliminando a alta freqüência na tocha e também o anel injetor de ar
que protege as partes frontais da tocha durante as operação de corte.
Corte plasma com oxigênio (1983)
O corte plasma com injeção de Oxigênio contornou o problema da vida útil do
eletrodo pelo uso de Nitrogênio como gás de plasma com a injeção de Oxigênio
abaixo da saída do bocal, como mostrado na figura 14.

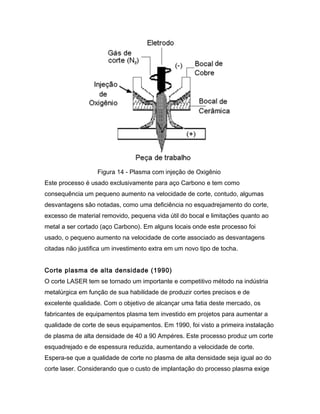

126. Figura 14 - Plasma com injeção de Oxigênio
Este processo é usado exclusivamente para aço Carbono e tem como
consequência um pequeno aumento na velocidade de corte, contudo, algumas
desvantagens são notadas, como uma deficiência no esquadrejamento do corte,
excesso de material removido, pequena vida útil do bocal e limitações quanto ao
metal a ser cortado (aço Carbono). Em alguns locais onde este processo foi
usado, o pequeno aumento na velocidade de corte associado as desvantagens
citadas não justifica um investimento extra em um novo tipo de tocha.
Corte plasma de alta densidade (1990)
O corte LASER tem se tornado um importante e competitivo método na indústria
metalúrgica em função de sua habilidade de produzir cortes precisos e de
excelente qualidade. Com o objetivo de alcançar uma fatia deste mercado, os
fabricantes de equipamentos plasma tem investido em projetos para aumentar a
qualidade de corte de seus equipamentos. Em 1990, foi visto a primeira instalação
de plasma de alta densidade de 40 a 90 Ampéres. Este processo produz um corte
esquadrejado e de espessura reduzida, aumentando a velocidade de corte.
Espera-se que a qualidade de corte no plasma de alta densidade seja igual ao do
corte laser. Considerando que o custo de implantação do processo plasma exige

127. um investimento inicial bem menor, este tornar-se-á o maior concorrente do
processo LASER.
Conclusão
Ao fim desta revisão, tornou-se claro que o processo plasma teve um assombroso
progresso nos últimos 35 anos, particularmente nos últimos 5 anos. Atualmente
três tendências principais devem ser observadas:
1. O mercado para unidades portáteis abaixo de 200 Ampéreses continuará a se expandir.
2. O mercado para máquinas de corte e robôs continuará necessitando de alta qualidade de corte e
tolerâncias cada vez menores para o processo plasma.
3. Pesquisas e desenvolvimentos nas partes consumíveis e tochas continuarão constantemente
estendendo a vida útil dos mesmos e aumentando a qualidade de corte.
Eletroescória
Prof. Luiz Gimenes Jr. e Prof. Manuel Saraiva Clara
Os precursores do processo começaram ainda no século passado com a
soldagem na posição vertical em um único passe através do confinamento do
metal líquido com sapatas de grafite, cerâmica ou cobre, executava-se a soldagem
por arco elétrico ou por processo térmico. Os russos na década de 50
desenvolveram o princípio do processo, que consiste em uma escória líquida
condutora de energia elétrica para a soldagem na posição vertical ascendente.
Princípio do Processo
O processo de soldagem eletroescória é um processo por fusão através de uma
escória líquida a qual funde o metal de adição e as superfícies a serem soldadas.
O processo de soldagem Eletroescória é usado onde se necessita grandes
quantidades de material de solda depositado, como por exemplo para soldar
seções transversais muitos espessas. O processo passa a ser viável
economicamente em juntas de topo a partir de 19 mm de espessura e, para
espessuras máximas praticamente não há limitações. Todos os cordões são
executados na posição vertical ascendente ou aproximadamente a esta. A poça
de soldagem é circundada, pelos lados das bordas por suportes de cobre,

128. resfriadas na parte interna com uma vazão constante de água, a qual chama-se
de sapata de refrigeração, ver a figura ESW 01.
Figura ESW 01 Principio da Soldagem por Eletroescória
Antes de iniciar o processo coloca-se no chanfro, fluxo para soldar. Depois inicia-
se o processo de soldagem com um arco elétrico, entre o eletrodo (em fusão) e o
lado inferior do chanfro. Este arco voltaico funde o fluxo. A condutibilidade elétrica
da escória líquida, que resulta do processo, aumenta diretamente com a
temperatura. Tão logo a condutibilidade do banho de escória tenha aumentado, a
tal ponto que a escória conduza melhor do que a corrente elétrica do arco, este se
apaga. Então a corrente elétrica corre do eletrodo, através da escória líquida e
através da zona metálica fundida, até o metal base.
O aquecimento, devido às propriedades especiais de condutibilidade da escória,
funde o metal adicionado e as faces do chanfro, devido a passagem da corrente
elétrica pelo banho da escória aquecido. Este calor gerado pela corrente elétrica é
o principio que serve como fonte de calor.
O guia do eletrodo e as sapatas se deslocam continuamente para cima, isto é, de
modo que a superfície do metal líquido seja mantida sempre na altura média das
sapatas de refrigeração. O metal solidificado é coberto lateralmente com uma
camada fina de escória, e portanto deve ser substituída com a adição regular de
fluxo, para que a profundidade do banho de escória seja mantida estável. Na
maioria dos casos a profundidade mais favorável está entre 40 e 60 mm.

129. Campos de Aplicação
• Construções metálicas: Soldas em chapas grossas de topo.
• Construção naval: Solda de seções do navio e laterais de tanques.
• Construção de recipientes, vasos de pressão: Costuras longitudinais e circulares.
• Técnica nuclear: Partes de componentes para usinas nucleares.
• Construção de máquinas: Carcaças para turbinas, cilindros, eixos, bases para máquinas.
• Construção de vagões ferroviários: superfícies de rolamento, jogos de rodas.
Vantagens
• Preparação do chanfro a baixo custo, por meio de oxicorte, pois não há tolerâncias críticas a serem
consideradas.
• O processo lento de solidificação é favorável, do ponto de vista metalúrgico, para as reações
químicas na poça de fusão. O metal depositado é bem desgaseificado e livre de poros, tampouco
mostra endurecimento, conferindo alta qualidade da junta soldada.
• Devido ao resfriamento lento surgem tensões próprias da solda consideravelmente mais baixas do
que em soldas executadas por outros processos.
• Solda sem distorções, o que evita trabalhos, de ajustamento, muito onerosos.
Desvantagens
• Granulação grosseira, com baixa resistência ao impacto, sendo necessário tratamento térmico
posterior.
• Alto custo dos dispositivos de soldagem.
• Mão-de-obra especializada é recomendada na operação.
• A soldagem só pode ser feita na posição vertical ascendente, e tem que ser iniciada
preferencialmente a soldagem uma única vez.
• Solda seções acima de 19 mm.
Tecnologia do Processo
O processo de soldagem por eletroescória, pode ser executado com um ou vários
arames, os quais podem ter oscilação através de dispositivos acoplados ao
sistema tracionador de arame. O revestimento com fita, com depósito em aço
inoxidável e alta liga de níquel, podem ser feitos com excelente qualidade
metalúrgica e sanidade ultra-sônica. Para tal aplicação utiliza-se os dispositivos e
demais componentes do processo de soldagem arco submerso. A grande

130. vantagem da utilização dessa variante de processo seria a sua baixíssima
diluição, que gira em torno de 6%, nunca maior que 10%, ver Tabela ESW01.
Tabela ESW 01 Parâmetros Para solda com Fita ( Eletroslag Strip Clading)
Dimensões da
Fita (mm)
Velocidade de
Avanço (m/min)
Tensão
(V)
Corrente
(A)
Stick out
(mm)
Taxa de
Deposição (Kg/h)
30 x 0,5 2,3 - 2,7 23 - 27 650 - 750 28 - 32 32 - 40
A abertura do chanfro é de aproximadamente 20 até 30 mm. Seu valor mínimo é
determinado pela forma do guia do arame. A abertura deve ser o suficiente para
que não ocorra curto-circuito entre guia de arame e as faces do chanfro. Aberturas
de junta, grande demais, não são econômicas. A soldagem por eletroescória exige
uma escória líquida que, por um lado, conduza bem a corrente elétrica e por outro
lado, garanta uma boa transmissão de calor para as chapas a serem soldadas. No
inicio do processo, as sapatas de refrigeração fixados nas faces a serem
soldadas, contendo apenas fluxo granulado.
O percurso de espaço inicial de 3 à 8 cm de cordão de solda são feitos sob
escória não totalmente fundida. Esta parte do cordão mostra uma penetração
baixa demais. Por causa disso é colocada, abaixo do cordão, uma peça de acesso
a qual não deve ser menor que 100 mm. Para terminar o cordão devem ser
previstas peças de saída. Esta não têm apenas como objetivo manter a escória
confinada, com também manter fora do cordão, os últimos milímetros da solda,
que devido à interrupção do processo, podem desenvolver uma estrutura
metalográfica diferente.

131. Figura ESW 02 - Apêndices para início e término da soldagem
A soldagem por eletroescória exige operação ininterrupta. Cada interrupção, por
sua vez, por mais curta que seja, leva ao resfriamento do banho de escória, o que
causa uma penetração insuficiente provocando descontinuidades. Por esta razão,
antes de iniciar a soldagem, deve-se ter quantidade de arame suficiente para todo
o tempo de arco aberto.
Equipamento
As fontes de energia típicas para o processo são similares as utilizadas no arco
submerso. com ciclo de trabalho de 100%, com tensões em vazio da ordem de 60
V e tensões de trabalho de 30 a 55 V. A soldagem por eletroescória pode ser
realizada com corrente alternada ou contínua com eletrodo no polo positivo).
Algumas vezes usa-se corrente alternada. Uma tensão de soldagem mais alta
provoca uma maior penetração na face. Com o aumento do avanço do eletrodo
aumenta a corrente, a profundidade da poça de fusão e a potência de fusão. Com
velocidade pendular mais alta, a formação da microestrutura será melhor, Tabela
ESW 02.
Tabela ESW02. Parâmetros para soldagem por eletroescória com 1 eletrodo
sem oscilação
EletrodoDiâmet
ro (mm)
Velocidade
de avanço
Tensã
o (V)
Corrent
e ( A)
Densidade
de
Taxa de
deposição

132. do eletrodo
( m/min)
corrente
(A/mm2)
(Kg/h)
2,5 4 - 9 32 - 50
450 -
600
90 - 120 10 - 20
3,0 3 - 6 32 - 50
500 -
700
70 - 100 10 - 20
4,0 3 - 6 32 - 50
600 -
900
50 - 70 15 - 35
Geometria de Chafros
Abaixo é mostrado as geometrias mais comuns utilizados pelo processo
eletroescória.
Bibliografia
American Welding Society Vol 2 8th edição pg 272 a 297
Welding Metal Fabrication nov/89 pg 19 a 20. C.Murray and A. Burley
Curso de Especialização para Engenheiros na Área de Soldagem. Apostila de
Processos Especiais de Soldagem 1995 pg 14 a 18. Luiz Gimenes Jr e Marcos
Antonio Tremonti.
Welding Journal ago/82 pg 15 a 19. J. S. Noruk

133. Soldagem por Ultra-som
Prof. Luiz Gimenes Jr. e Prof. Marcos Antonio Tremonti
A Soldagem por ultra-som tem como objetivo unir peças por vibrações mecânicas
na faixa ultra-sônica associada com pressão, a Soldagem é feita no estado sólido,
sem fusão do material base. O processo de Soldagem é realizado através de um
transformador eletroacústico Figura USW 01, o qual transforma uma corrente
alternada em oscilações longitudinais mecânicas de freqüência de 22 KHz por
exemplo; O componente denominado sonotrodo é o agente que promove as
vibrações.
Figura USW 01 - principio de funcionamento
Durante a Soldagem as peças são fixadas na "bigorna" Figura USW 02. O
sonotrodo transmite oscilações tangenciais para a peça. Se a força de pressão e a
amplitude dos movimentos relativos entre as superfícies a soldar forem
suficientemente fortes, então ocorre fluidificação. Os filmes de sujeira, água e
óxido são rompidos. As superfícies, aquecidas e aplainadas, se aproximam e
forças de ligação de superfície entram em ação. O aquecimento é limitado a uma
camada muito fina.

134. Figura USW 02 - sonotrodo e bigorna fixadora
Soldam-se chapas finas, folhas ou fios (espessura de 0,003 até 2 mm) de metais
macios (alumínio, ouro), também em chapas mais mais espessas de aço e não-
ferrosos, vidro ou mesmo cerâmica. A solda por ultra-som, pode ser usada para
unir os principais metais, destacamos os principais: Alumínio, Cobre, Ouro,
Magnésio, Molibdênio, Níquel, Paládio, Platina, Prata, Tântalo, Estanho, Titânio,
Tungstênio, Zircônio, além dos Aços.
Campos de aplicação
• Contatos de semicondutores resistentes à temperatura, como fios de alumínio ou ouro em silício.
Ligações entre semicondutores e transistores.
• Conexões elétricas dos mais diversos tipos.
• Quando as quantidades são grandes, a Soldagem a ponto por resistência algumas vezes se torna mais
viável.
Plásticos
O crescimento do uso do plástico na indústria, tem exigido também um
aprimoramento nos processo de fabricação, principalmente na união. Basicamente
as uniões são feitas por adesivos que corre o risco de ataque químico ao plástico,
muito freqüente em colagens. A solda ultra-sônica ganha pela rapidez e evita os
riscos citados. As indústrias automobilísticas são um dos grandes consumidores
da Soldagem por ultra-som e nas indústrias de autopeças, como por exemplo nas
aplicações em painéis, pára-choques, em outros ramos tem-se encontrado em
componentes de telefones, microcomputadores, e na costura de produtos
sintéticos, a substituição de adesivos por equipamentos de soldagem ultra-sônica
exigem pequenas modificações no projeto para que a Soldagem seja viável, pois
as partes a soldar necessitam estar em contato e sob pressão utilizando ciclos da

135. ordem de 20 a 40 kHz, a espessura e extensão da área a unir caracteriza a
potência do equipamento.
Os principais plásticos soldáveis por ultra-som são: ABS, Acrílico, Nylon,
Policarbonato, Poliéster, Polipropileno, Poliestireno, PVC, a Soldagem dissimilar
entre os plásticos dependem muito da resina empregada. Portanto a Soldagem
dos plásticos apresenta como vantagens:
• Substituir fixações mecânicas ( porcas / parafusos )
• Melhorar design
• Segurança na união
• Redução de risco da ação química do adesivo sobre o plástico
• Soldagem dissimilar
• Rapidez do processo
Parâmetros e equipamentos
Na implantação do processo deve ser levado em consideração, alem da
espessura e extensão da área a ser soldada, também:
• Ponto de fusão a ser empregado
• Geometria e dimensões da peça
São fatores que definem a potência e freqüência do equipamento. Os diversos
tipos e modelos variam potências de 800 a 3000 W. Os equipamentos de menor
potência destinam-se a aplicações mais delicadas, ocupam menor espaço e não
exigem isolamento acústico. A complexidade e irregularidade da peça pode impor
restrições à Soldagem ultra-sônica.
Bibliografia
Welding Handbook Vol 2 8 edition 1991
Curso de Especialização para Engenheiros na Área de Soldagem. Processos
Especiais. Luiz Gimenes Jr. Marcos Antonio Tremonti
Aumenta a demanda por novos métodos de solda. Luis Moura. Plástico Moderno
jul/1989

136. Técnicas de Soldadura en Materiales Termoplásticos. S.B. Jones (IIW). Soldadura
y Tecnologias de Union fev/90
Arco Submerso
Prof. Luiz Gimenes Jr. e Engº José Pinto Ramalho
O processo de soldagem por arco submerso é um processo no qual o calor para a
soldagem é fornecido por um (ou alguns) arco (s) desenvolvido (s) entre um (s)
eletrodo(s) de arame sólido ou tubular e a peça obra. Como já está explícito no
nome, o arco ficará protegido por uma camada de fluxo granular fundido que o
protegerá, assim como o metal fundido e a poça de fusão, da contaminação
atmosférica. Como o arco elétrico fica completamente coberto pelo fluxo, este não
é visível, e a solda se desenvolve sem faíscas, luminosidades ou respingos, que
caracterizam os demais processos de soldagem em que o arco é aberto. O fluxo,
na forma granular, para além das funções de proteção e limpeza do arco e metal
depositado, funciona como um isolante térmico, garantindo uma excelente
concentração de calor que irá caracterizar a alta penetração que pode ser obtida
com o processo.
Princípio de funcionamento do processo
Em soldagem por arco submerso, a corrente elétrica flui através do arco e da poça
de fusão, que consiste em metal de solda e fluxo fundidos. O fluxo fundido é,
normalmente, condutivo (embora no estado sólido, a frio não o seja). Em adição a
sua função protetora, a cobertura de fluxo pode fornecer elementos desoxidantes,
e em solda de aços-liga, pode conter elementos de adição que modificariam a
composição química do metal depositado. Durante a soldagem, o calor produzido
pelo arco elétrico funde uma parte do fluxo, o material de adição (arame) e o metal
de base, formando a poça de fusão.
A zona de soldagem fica sempre protegida pelo fluxo escorificante, parte fundido e
uma cobertura de fluxo não fundido.O eletrodo permanece a uma pequena
distância acima da poça de fusão e o arco elétrico se desenvolve nesta posição.
Com o deslocamento do eletrodo ao longo da junta, o fluxo fundido sobrenada e
se separa do metal de solda líquido, na forma de escória. O metal de solda que
tem ponto de fusão mais elevado do que a escória, se solidifica enquanto a

137. escória permanece fundida por mais algum tempo. A escória também protege o
metal de solda recém-solidificado, pois este é ainda, devido a sua alta
temperatura, muito reativo com o Nitrogênio e o Oxigênio da atmosfera tendo a
facilidade de formar óxidos e nitretos que alterariam as propriedades das juntas
soldadas.
Com o resfriamento posterior, remove-se o fluxo não fundido (que pode ser
reaproveitado) através de aspiração mecânica ou métodos manuais, e a escória,
relativamente espessa de aspecto vítreo e compacto e que em geral se destaca
com facilidade. O fluxo é distribuído por gravidade. Fica separado do arco elétrico,
ligeiramente a frente deste ou concentricamente ao eletrodo. Esta independência
do par fluxo-eletrodo é outra característica do processo que o difere dos processos
eletrodo revestido, MIG-MAG e arame tubular. No arco submerso, esta separação
permitirá que se utilize diferentes composições fluxo-arame, podendo com isto
selecionar combinações que atendam especificamente um dado tipo de junta em
especial. O esquema básico do funcionamento do processo pode ser visto na
Figura - Componentes essenciais de um equipamento de arco submerso.
Componentes essenciais de um equipamento de arco submerso
O processo pode ser semi-automático com a pistola sendo manipulada pelo
operador. Esta porém não é a maneira que o processo oferece a maior

138. produtividade. Esta é conseguida com o cabeçote de soldagem sendo arrastado
por um dispositivo de modo a automatizar o processo. Outra característica do
processo de soldagem por arco submerso está em seu rendimento pois,
praticamente, pode-se dizer que não há perdas de material por projeções
(respingos). Possibilita também ouso de elevadas correntes de soldagem (até
4000 A) o que, aliado as altas densidades de corrente (60 a 100 A/mm2),
oferecerá ao processo alta taxa de deposição, muitas vezes não encontradas em
outros processos de soldagem. Estas características tornam o processo de
soldagem por arco submerso um processo econômico e rápido em soldagem de
produção. Em média, gasta-se com este processo cerca de 1/3 do tempo
necessário para fazer o mesmo trabalho com eletrodos revestidos.
As soldas realizadas apresentam boa tenacidade e boa resistência ao impacto,
além de excelente uniformidade e acabamento dos cordões de solda. Através de
um perfeito ajustamento de fluxo, arame e parâmetros de soldagem, consegue-se
propriedades mecânicas iguais ou melhores que o metal de base. A maior
limitação deste processo de soldagem é o fato que não permite a soldagem em
posições que não sejam a plana ou horizontal. Ainda assim, a soldagem na
posição horizontal só é possível com a utilização de retentores de fluxo de
soldagem. Na soldagem circunferencial pode-se recorrer a sustentadores de fluxo
como o que é apresentado na Figura - Exemplo de recurso para sustentação de
fluxo.

139. Exemplo de recurso para sustentação de fluxo
Soldagem de Pinos ( Stud Welding / SW )
Prof. Luiz Gimenes Jr. e Prof. Marcos Antonio Tremonti
A Soldagem de pinos em inglês é designado por stud welding, trata-se de um
processo de soldagem a arco elétrico que une pinos ou peças semelhantes por
aquecimento e fusão do Metal Base e parte da ponta do pino, seguido de imediata
pressão, para melhor união e solidificação. Energia elétrica e força são
transmitidas através de um porta-pinos num dispositivo de elevação, e protegidos
por uma cerâmica, que tem como função a proteção contra os respingos,
contaminação atmosférica, e conter o metal líquido, ver Figura SW 01.

140. Figura SW 01 - Dispositivo de elevação e posicionador
O arco elétrico é obtido através da operação de toque e retração de pino. Depois
de um determinado tempo, onde o pino é submerso no banho de fusão. O anel de
cerâmica concentra o arco voltaico, protege contra a atmosfera e limita o banho de
fusão. Durante a Soldagem, o anel de cerâmica e o pino são colocados
manualmente no equipamento apropriado conhecido como pistola para Stud e o
processo de solda é executado pelos comandos existentes. O tempo de operação
é da ordem dos milisegundos, é relativamente curto se comparado com os
processos a arco convencionais, devido o ciclo de trabalho ser muito curto, temos
uma ZTA ( Zona Termicamente Afetada ) muito estreita. Solda-se em ciclos de 10
pinos/min. Sistemas automáticos soldam até 20 pinos/min, a Figura SW 02 ilustra
a seqüência de soldagem.
(1) O gatilho da pistola de
soldagem faz com que o pino
encoste na peça a soldar,
promovendo o curto circuito.
(2) Imediatamente ocorre o arco
elétrico, fundido o parte do pino e
a face do metal base.

141. (3) Aplica-se pressão ao pino para
promover a solidificação.
(4) Retira-se o porta pino
( pistola ), e a cerâmica.
Figura SW 02 Seqüência de soldagem
Equipamentos
A Pistola de soldagem tem por finalidade segurar e movimentar o pino; contem um
gatilho que libera a corrente de Soldagem, a qual é transmitida para a ponta do
pino, que é uma espécie de encaixe, este encaixes podem ter diferentes
geometria e espessuras, compatíveis com o pino a fixar, a pistola também fornece
pressão e alivio ao sistema, através de uma mola controlada por uma válvula
solenóide. As Unidades de controle são basicamente circuitos temporizadores
para aplicação do tempo de Soldagem e tempo de pressão, que são ligadas as
fontes e à pistola de soldagem, os controladores podem ser integrados as fontes
de energia ou separadas.
As Fontes de Energia empregadas no processo convencional são semelhantes às
usadas para o processo eletrodo revestido, tanto geradores ou retificadores, com
os pinos ligados ao polo positivo, é recomendado utilizar fontes com potência
acima de 400 Ampères e tensões em vazio de no mínimo 70 Volts, caso haja a
exigência de correntes mais elevadas, pode-se ligar as fontes em paralelo, ou
utilizar-se de fontes desenvolvidas para goivagem a grafite, que normalmente são
projetadas para correntes de até 1600 Ampères, outra variante do processo,
utiliza-se uma fonte com descarga capacitiva, com capacitores de alta capacidade.
Sistemas automáticos de alimentação, para alta produção podem ser adaptados
nas pistolas através de tubos flexíveis, onde a fonte de energia para deslocamento
dos pinos do reservatório ä pistola é o ar comprimido, neste caso as cerâmicas de
proteção não são usadas, pois o diâmetro dos pinos e os tempos de soldagem são
menores. Um esquema de soldagem convencional é mostrado na Figura SW 03.

142. Figura SW 03 equipamento de soldagem por pinos
As fontes de descarga capacitiva, são derivadas de um banco de capacitores, o
processo segue nos mesmos parâmetros do processo convencional como na
Figura SW 04.
Figura SW 04 - Esquema de ligação para soldagem com descarga capacitiva
Aplicações
• Caldeiraria, Fornos e Chaminés, colocação de pinos em tubos de trocadores de calor e fixação de
ancoragens para isolamento;
• Estruturas Metálicas e em Concreto Armado, fixação de buchas e ancoramento de concreto.
• Construção Elétrica, substitui uniões roscadas complicadas e pequenas peças de fixação;
• Construção Naval: Fixadores para mantas isolantes e fixadores de cabos;
• Indústria Automobilística, por exemplo, fixação das armações, revestimentos, parafusos e porcas.
Materiais
Os pinos podem ser de aço SAE 1030, em aço baixa liga com Cr Mo; pino de aço
inox com alta liga; pinos de alumínio 99,5 em ligas de alumínio (proteção da poça

143. de soldagem com gás argônio é necessário). É possível solda dissimilar,
geralmente com pinos de aço inoxidável para ancoragem de refratário para
válvulas siderúrgicas.
Tecnologia do Processo
Pinos especiais podem ser feitos com um ressalto em sua extremidade para
facilitar a ignição do arco, neste processo, as dimensões da ponta do pino
determinam o processo de solda. Por meio de uma descarga de condensadores
(corrente de até 8000 Ampères) surge imediatamente (dentro de 0,5 até 4 ms). Ele
é apropriado para pequenos esforços mecânicos, em chapas finas ou com
revestimento de material sintético de um lado. Também são feitos pinos com
dimensões maiores com pontas em alumínio, para melhor qualidade da solda, pois
o alumínio tem a função de desoxidar o banho de fusão, indicado principalmente
para chapas com oxidações e sujeiras, onde o esmerilhamento ou escovamento
das áreas é de difícil acesso, como por exemplo em soldas de campo. Na
soldagem convencional, as superfícies que estão em contato com o pino, devem
estar isentas de:
• Óleo
• Umidade
• Sujeira
• Carepa
O pino não poderá ser soldado sobre superfícies pintadas e zincadas. As
superfícies devem ser limpas pelos métodos:
• Escovamento
• Lixamento
• Decapagem
Tabela SW 01 - Parâmetros de Soldagem por Descarga Capacitiva
Diâmetro do Pino
(mm)
Corrente de
Soldagem (A)
Tempo de Soldagem
(ms)
Tempo de Aplicação da
Carga(ms)

144. 3,0 300 13 50
4,0 400 16 50
5,0 500 20 50
6,0 600 24 50
8,0 800 32 50
Controle de Qualidade para pinos soldadores - Norma AWS
D1.1
Enumeramos os principais itens para os testes de aceitação para pinos
soldados. Acabamento final do pino soldado deve ser uniforme e isentos
de:
• Sobreposição excessiva
• Trincas
• Desalinhamento
• Torção
A propriedade mecânica do pino através do ensaio de tração é opcional,
devendo em caso positivo, ser realizado com a seção integral do pino,
como o dispositivo de teste da Figura SW 05.
As superfícies a serem soldadas e a cerâmica, devem estar isentas de
umidade:
• Seca-las a 120ºC / 2 Horas
Figura SW 05 - D

145. Controle de produção
Antes de uma série de peças a serem soldadas na produção, realizar teste:
1. Soldar 2 pinos
2. Inspeção visual de 360ºC
3. Utilizar sempre chapa de teste
4. Pinos frios
5. Dobrá-los 30º com reação ao eixo principal
Método
• Martelamento
• Tubo
• Visual
• Não pode ocorrer falhas
Estando em conformidade com as exigência já citadas anteriormente,
liberar para produção. O operador poderá ser qualificado de acordo com o
teste de produção.
Figura 06 - Tes
Critério de aceitação de ensaio visual de fusão do pino
A) Satisfatório
B) Pouca retração do pino
C) Retirada rápida da pistola
D) Falta de alinhamento
E) Baixa corrente
F) Alta corrente
Bibliografia
Cursos de Especialização para Engenheiros de Soldagem. Processos Especiais,
1995. Luiz Gimenes Jr. e Marcos Antonio Tremonti
AWS Welding Handbook Vol 2 Welding Process 1991
AWS D1.1-80 Stud Welding item 7.1 a 7.8

146. MIG MAG
Prof. Luiz Gimenes Jr. e Engº José Pinto Ramalho
A soldagem a arco com eletrodos fusíveis sobre proteção gasosa, é conhecida
pelas denominações de:
• MIG, quando a proteção gasosa utilizada for constituída de um gás inerte, ou seja um gás
normalmente monoatômico como Argônio ou Hélio, e que não tem nenhuma atividade física com a
poça de fusão
• MAG, quando a proteção gasosa é feita com um gás dito ativo, ou seja, um gás que interage com a
poça de fusão, normalmente CO2 - dióxido de Carbono
• GMAW, (abreviatura do inglês Gás Metal Arc Welding) que é a designação que engloba os dois
processos acima citados
Princípios básicos do processo MIG / MAG
Os dois processos diferem entre si unicamente pelo gás que utilizam, um vez que
os componentes utilizados são exatamente os mesmos. A simples mudança do
gás por sua vez, será responsável por uma série de alterações no comportamento
das soldagens. Estes gases, segundo sua natureza e composição, tem uma
influência preponderante nas características do arco, no tipo de transferência de
metal do eletrodo à peça, na velocidade de soldagem, nas perdas por projeções,
na penetração e na forma externa da solda. Além disto, o gás também tem

147. influência nas perdas de elementos químicos, na temperatura da poça de fusão,
na sensibilidade a fissuração e porosidade, bem como na facilidade da execução
da soldagem em diversas posições. Os gases nobres (processo MIG) são
preferidos por razões metalúrgicas, enquanto o CO2 puro, é preferido por razões
econômicas.
Como seria lógico de concluir, muitas das vezes impossibilitados tecnicamente por
um lado e economicamente por outro, acabamos por utilizar mistura dos dois tipos
de gás, como por exemplo Argônio (inerte) com Oxigênio (ativo), Argônio com
CO2 e outros tipos. Existe uma certa indefinição de quais seriam os limites
percentuais dos gases, a partir dos quais um mistura deixaria de ser inerte e
passaria a ser ativa e vice-versa, porém é uma discussão meramente teórica.
Assumimos na prática o comportamento em soldagem e o modo como ocorre a
transferência metálica como determinantes da percentagem correta onde ocorre a
transição. Assim, misturas cujo maior componente seja um gás ativo (exemplo:
Argônio 98 % - Oxigênio 2 % utilizado para a soldagem de aços inoxidáveis),
conservam as características gerais de gás inerte e são consideradas como gás
inerte. Misturas cujo maior componente seja um gás ativo (CO2 75 % - Argônio 25
% usado para a soldagem de aços ao Carbono em posição diferente da posição
plana), conservam as características gerais de gás ativo e são consideradas como
gás ativo.
O processo MAG é utilizado somente na soldagem de materiais ferrosos,
enquanto o processo MIG pode ser usado tanto na soldagem de materiais ferrosos
quanto não ferrosos como Alumínio, Cobre, Magnésio, Níquel e suas ligas. Uma
das características básicas deste processo, em relação aos outros processos de
soldagem manuais, é sua alta produtividade, que é motivada, além da
continuidade do arame, pelas altas densidades de corrente que o processo pode
ser utilizado. A tabela abaixo apresenta uma comparação entre os valores de
densidade de corrente dos processos MIG MAG e eletrodo revestido. Na tabela
abaixo, os valores comparativos de densidade de corrente:
Processo Densidade de

148. Corrente
E. revestido 5 a 20 A/mm
2
MIG MAG 100 a 250 A/mm
2
De um modo geral, pode-se dizer que as principais vantagens da soldagem MIG
MAG são: alta taxa de deposição e alto fator de trabalho do soldador, grande
versatilidade, quanto ao tipo de material e espessuras aplicáveis, não existência
de fluxos de soldagem e, conseqüentemente, ausência de operações de remoção
de escória e exigência de menor habilidade do soldador, quando comparada à
soldagem com eletrodos revestidos.
A principal limitação da soldagem MIG MAG é a sua maior sensibilidade à
variação dos parâmetros elétricos de operação do arco de soldagem, que
influenciam diretamente na qualidade do cordão de solda depositado. Além da
necessidade de um ajuste rigoroso de parâmetros para se obter um determinado
conjunto de características para solda, a determinação desses parâmetros para se
obter uma solda adequada é dificultada pela forte interdependência destes, e por
sua influência no resultado final da solda produzida. O maior custo do
equipamento, a maior necessidade de manutenção deste, em comparação com o
equipamento para soldagem com eletrodos revestidos e menor variedade de
consumíveis são outras limitações deste processo.
A soldagem MIG MAG e a soldagem com arame tubular, tem sido as que
apresentaram um maior crescimento em termos de utilização, nos últimos anos
em escala mundial. Este crescimento ocorre principalmente devido à tendência à
substituição, sempre que possível da soldagem manual por processos semi-
automáticos, mecanizados e automáticos, para a obtenção de maior produtividade
em soldagem. Estes processos tem se mostrado os mais adequados dentre os
processos de soldagem à arco, à soldagem automática e com a utilização de
robôs.
Segurança e Saúde Ocupacional

149. • O processo de soldagem emite uma série de agentes nocivos a saúde dos trabalhadores, como:
o Radiação não ionizante;
o Fumos metálicos;
o Fagulhas e estilhaços;
o Ruído;
o Choque elétrico;
o Ergonômico.
• Quanto a radiação gerada no processo, não há outra alternativa para controle do agente, a não ser a
proteção individual ao soldador e coletiva (biombos) aos demais trabalhadores próximos. A proteção
individual consiste em botas de cano longo de raspa com biqueira de aço, ou botina com perneira de
raspa, avental de raspa tipo barbeiro com mangas ou avental convencional complementado com
mangotes de raspa.
• Luvas de raspa cano longo, (este conjunto proteje também contra estilhaços e fagulhas quentes).
Máscara de soldador com lentes escuras na tonalidade de 10 a 12, ou máscara de soldador com
escurecimento automático, sem uso a lente fica na tonalidade 3 e no momento de acionado o arco
elétrico o dispositivo passa para tonalidade de 10 a 14, conforme regulagem.
• Sob a máscara usa-se uma touca de brim, própria para soldador, contra queimadura nos cabelos e
pescoço causada por fagulhas e radiação, e óculos de proteção contra impacto, evitando que
estilhaços atingem os olhos quando o soldador erguer a máscara. Dependendo dos resultados as
avaliações ambientais o soldador deverá usar protetor auricular contra o ruído.
• Para fumos métálicos, deverá ser feita uma avaliação ambiental no local para identificar e quantificar
os agentes químicos gerados e a partir dos resultados tomar medidas de controle, como: exaustão no
ambiente ou localizada (cuidado para não alterar a qualidade da solda), ou EPI (respirador
descartável P-2). Pode-se também identificar a composição do aço e do arame de solda, conhecendo
os agentes presentes, os quais são liberados no processo de solda, e viabilizar a substituição do
material utilizado.
• O trabalhador para executar este tipo de trabalho deverá passar por um treinamento específico de
Soldagem Mig-Mag, (aqui a carga horária é de 80 horas). Neste treinamento está incluso a prevenção
contra acidentes com eletricidade, cortes, queimaduras, queda de materiais, enfim... E maneiras
corretas e ergonômicas de efetuar a soldagem.
• Quanto a marcas dos EPI´s, existe no mercado uma infinidade de opções a disposição.
Soldagem por Explosão
Fernanda Laureti Thomaz da Silva e Luiz Gimenes Júnior
Histórico
Durante a 1ª Guerra Mundial, era observado que partes metálicas de projéteis e
de estilhaços quando colidiam com outras superfícies metálicas, em determinadas
circunstâncias, eram soldadas. Porém, este processo, foi relatado de forma

150. científica somente em 1944, quando em um experimento foi observado que dois
discos metálicos ligados a um detonador, após explosão, foram soldados no
estado sólido e apresentaram uma interface ondulada. Em 1957, obteve-se a
soldagem por explosão de uma chapa de Alumínio a um perfil de aço. Então,
grande interesse foi despertado por este processo e muitos países começaram a
pesquisá-lo e a encontrar muitas aplicações industriais para a soldagem por
explosão.
Descrição
A soldagem por explosão é um processo de soldagem no estado sólido que é
obtido a partir da deformação plástica superficial dos metais ocorrida após colisão
de uma peça acelerada, lançada em alta velocidade, contra outra através da
detonação calculada de um explosivo. Esta colisão é muito violenta e libera um
jato metálico formado a partir do impacto pontual entre as partes que serão
soldadas. Este jato limpa a face do metal retirando sua película superficial, ele faz
uma espécie de decapagem, liberando-as de óxidos e impurezas. Naquele
instante as superfícies novas são fortemente comprimidas, uma a outra, pela ação
dos explosivos.
Fundamentos do processo
Este processo nos oferece duas configurações básicas, sendo a primeira, com
arranjo das placas em paralelo, produz um caldeamento constante, pois suas
condições são alteradas ao longo da soldagem; enquanto a segunda, com arranjo
utilizando um ângulo a pré-determinado entre as placas, produz um caldeamento
não constante, pois suas condições são alteradas incessantemente até o término
da soldagem. Nas placas em paralelo o anglo a obtido na detonação é pequeno,
então o fluxo do jato de metal é ininterrupto e a interface resultante é praticamente
plana, por isto esta configuração é chamada de regime laminar, mostrada na
Figura EW 01.

151. Figura EW 01- Processo por Explosão em Paralelo
Nas placas preparadas em ângulo pré-determinado, o fluxo do jato de metal
líquido é interrompido a todo momento quando sofre uma mudança de direção e
gira como um "rodamoinho", assim as ondas na interface vão sendo formadas ao
longo do caldeamento nos pontos de colisão. Esta configuração é chamada de
regime turbulento, mostrado na Figura EW 02. A alta velocidade do jato remove a
película superficial da placa base e da placa superior que é levada ao ponto de
contato, onde as ondas serão formadas como que rodamoinhos, a placa superior
vai sendo lançada contra a placa base e a soldagem é obtida.
Figura EW 02 - Processo por Explosão em Ângulo
Explosivos
Explosivos são produtos capazes de liberar, após sua detonação, energia
potencial com instantânea liberação de gás que exerce alta pressão nas áreas

152. vizinhas. Normalmente possuem baixa resistência a umidade e na detonação
apresentam fumos com algum grau de toxicidade.
Aplicações
As aplicações da soldagem por explosão variam de placas de grandes dimensões
até pequenos componentes eletrônicos. Sua maior aplicação normalmente é para
o "clad" para chapas de até 6 metros de comprimento. As maiores superfícies até
agora soldadas por detonação têm até 40 m
2
. Normalmente as placas superiores,
de menor espessura, são utilizadas em lugares que necessitem de resistência à
corrosão. Este processo também é utilizado na fabricação de materiais
compósitos, soldagens de tubos em espelho em trocadores de calor, chapas
cladeadas para as indústrias química, petroquímica, alimentícia, Papel e Celulose;
e em reatores nucleares. Distingui-se principalmente ao revestimento de grandes
superfícies: chapas inoxidáveis em chapas de aço carbono e Baixa liga; Níquel,
Alumínio, Titânio, Tântalo sobre aço ou cobre com alumínio, porém todos os
materiais acima descritos podem ser solados entre si.
Variáveis
A velocidade de colisão, ângulo de colisão, quantidade e distribuição do explosivo
são importantes variáveis deste processo e um dos fatores utilizados para
definição destas variáveis é a espessura das placas envolvidas.
Vantagens
• É rápido (se obtem uma junta em 10-6 seg)
• A camada de intermetálicos gerada é muito pequena
• Não é necessária rígida limpeza das superfícies (exceto a carepa em chapas de aço laminadas a
quente)
• Não há necessidade de investimento com equipamentos
Desvantagens
• Para aços Carbono e baixa liga as superfícies sofrem endurecimento, sendo necessário um alívio de
tensões posterior.
• Há necessidade de se ter um local adequado e distante dos grandes centros para a execução do
processo.
• É perigoso.

153. Em todos os países, os explosivos tem transporte, mercado, uso e
armazenamento controlado, o que dificulta a implantação do processo. No Brasil
este controle é exercido pelas Forças Armadas.
Bibliografia
Welding and Metal Fabrication - October 1969.
ASM Handbook , vol 6 Welding, Soldering and Brazing.
Welding Handbook - AWS 8 edition Vol 2
Tecnologia de Soldagem. Coord. Paulo V. Marques
Soldadura & Construção Metálica - julho 1983. artigo: "Aspectos básicos da
soldadura por explosão" de Jorge Paes Mamede e Orlando Correia de Matos.
Curso de Especialização para Engenheiros na Ärea de soldagem. Processos
Especiais de Soldagem. FBTS - SENAI-RJ 1995. Luiz Gimenes jr. e Marcos
Antonio Tremonti
Laser
Prof. Luiz Gimenes Jr. e Engº José Pinto Ramalho
O nome LASER é a abreviatura da descrição do processo em inglês: Light
Amplification by Stimulated Emission of Radiation. Em uma tradução livre para o
português podemos dizer que seria: Amplificação da luz através da emissão
estimulada de radiação. Os primeiros trabalhos de pesquisa que conduziram à
invenção do feixe de laser foram realizados por Albert Einstein e datam de 1917,
versam sobre os fenômenos físicos de emissão espontânea e estimulada
subjacentes ao funcionamento do laser. Townes confirmou experimentalmente em
1954 o fenômeno através da aplicação da emissão estimulada à amplificação de
ondas ultracurtas.
O primeiro LASER, um sólido de rubi, excitado por uma lâmpada fluorescente de
vapor de mercúrio e filamento helicoidal, foi construído em 1960 por Maimann.
Poucos meses depois os Laboratórios da AT&T Bell desenvolveram um laser
gasoso de He-Ne, e somente alguns anos depois surgiria um LASER de CO2. O
feixe LASER se propaga no ar com pouca divergência, orientando-se por óticas
sem perder ou alterar suas características físicas, fato este que impulsionou seu

154. desenvolvimento. Existem hoje vários tipos, indo do sólido ao gasoso, com
comprimentos de onda na faixa do Infravermelho (IF) até o Ultravioleta (UV).
Em uma rápida definição, podemos dizer que o LASER é um dispositivo que
produz um feixe de radiação. Ao contrário do que se pensa, o que torna este
processo altamente interessante não é a quantidade de radiação emitida, e sim a
qualidade desta. Devido a qualidade da radiação LASER, sua utilização em
soldagem possibilitará a obtenção de determinadas características impossíveis de
se obter com outros processos. Entre estas características podemos citar:
• Elevadíssimas velocidades de soldagem;
• Ausências de contato entre a fonte de calor e a peça a soldar;
• Baixa entrega térmica, distorção e ZTA.
Eletrodo Revestido
Prof. Luiz Gimenes Jr. e Engº José Pinto Ramalho
O processo de soldagem por arco elétrico com eletrodo revestido consiste,
basicamente, na abertura e manutenção de um arco elétrico entre o eletrodo
revestido e a peça a ser soldada. O arco funde simultaneamente o eletrodo e a
peça. O metal fundido do eletrodo é transferido para a peça, formando uma poça
fundida que é protegida da atmosfera (O2 e N2) pelos gases de combustão do
revestimento. O metal depositado e as gotas do metal fundido que são ejetadas,
recebem uma proteção adicional através do banho de escória, que é formada pela
queima de alguns componentes do revestimento.
Fundamentos do Processo: A menos que se solde em uma câmara de vácuo,
o que é impensável devido ao custo, todos os processos de soldagem por arco
elétrico precisam de algum tipo de proteção para evitar contaminações da
atmosfera. No caso do processo de soldagem aqui estudado, será o revestimento
dos eletrodos que, entre outras coisas, produzirá uma proteção gasosa através de
sua queima. Antes do estudo propriamente dos revestimentos e suas funções, são
apresentados os inconvenientes da soldagem com arames sem revestimento (e
sem proteção gasosa).

155. Um eletrodo sem revestimento e sem nenhum outro tipo de proteção, após sua
fusão perde parte de seus elementos e deposita um metal nitretado e oxidado,
cujo valor das propriedades mecânicas serão relativamente inferiores as das
chapas de aço doce. Estes dois elementos químicos (Nitrogênio e Oxigênio), são
os principais para influenciar a deterioração das propriedades, e são detalhados a
seguir:
• Oxigênio: É provado que, durante a fusão de um eletrodo sem revestimento, a maior parte do
Carbono e do Manganês contidos no aço do eletrodo, são queimados durante a operação de
soldagem, o que naturalmente irá influenciar as propriedades mecânicas do metal depositado, já que
as propriedades de um aço dependem basicamente, do seu teor de Carbono e Manganês. O Carbono
transforma-se em óxido de Carbono (CO), e em dióxido de Carbono (CO2), enquanto o Manganês,
transforma-se em óxido de Manganês (Mn3O4). O Silício, extremamente ávido pelo Oxigênio,
queima-se igualmente, dando origem a uma escória de sílica (SiO2). Numerosos ensaios permitem
concluir que a fusão de um eletrodo sem revestimento e sem a adição de nenhum outro tipo de
proteção, provoca uma forte oxidação do Carbono, Manganês e Silício. Outras reações químicas são
menos importantes. Os teores de Enxofre (S) e de Fósforo (P), variam pouco.
É importante salientar que, os fenômenos de oxidação dependem
basicamente das condições operatórias e do comprimento do arco. Um
arco longo (tensão elevada) conduzirá a reações de oxidação mais
importantes do que um arco curto. Além disto, as características da fonte de
alimentação elétrica (corrente contínua ou alternada), desde que forneçam
condições para um arco estável, não terão grande influência sobre estes
fenômenos. Aqui vale a pena destacar que não é possível soldar com
eletrodo sem revestimento em corrente alternada com as fontes de
soldagem convencionais, a menos que se recorra a uma ionização artificial,
através de uma faísca piloto.
Além destas reações químicas, o Oxigênio do ar pode ter uma ação direta
sobre o Ferro. Ele pode, durante a sua transferência para o metal de base e
ao nível do banho de fusão, formar sobre as gotas uma película de óxidos.
Este óxido formado tem a solubilidade muito baixa (0,05%) no metal. As
partículas de óxido serão postas em evidência em metalografia, devido a
precipitarem entre os cristais sobre a forma de FeO quando o grão é
saturado de óxido. O Oxigênio dissolvido no aço sob a forma de óxido, é
muito difícil de dosar pelos métodos de análise tradicionais.

156. • Nitrogênio: Embora nas operações normais o Nitrogênio não tenha grande afinidade com o Ferro,
nas altas temperaturas do arco elétrico há a possibilidade de formação de nitrato de Ferro. Mesmo
que, a quantidade deste nitrato formado seja normalmente muito pequena, ele tem graves
conseqüências porque tornará a solda frágil, diminuindo a resiliência do metal depositado.
O Nitrogênio combinado, é difícil de identificar principalmente porque não
aparece sobre a forma de nitrato, e sim sob a falsa aparência de perlita não
identificável ao microscópio. Diversos trabalhos mostram que a presença
destes nitratos aumenta substancialmente a dureza, aumenta em menor
quantidade a resistência à tração, mas diminui rapidamente o alongamento
a ruptura e a estricção, a resistência à fadiga e a resiliência. Em suma,
quando o teor de Nitrogênio ultrapassa o valor de 0,03% há uma diminuição
nos valores das propriedades mecânicas.
Fluxograma NR 18 - Condições e Meio Ambiente de trabalho na
Indústria da Construção
Fonte: Belgo Siderurgia S.A. - Trefilaria de São Paulo - Equipe de Segurança do
Trabalho, coordenada pela Engenheira de Segurança do Trabalho Luci Amaral de
Oliveira.
