Este documento resume uma aula sobre processos de software. Apresenta conceitos como processo de software, modelos de processo de desenvolvimento de software, modelos de ciclo de vida como cascata e iterativos, além de linguagens, métodos e ferramentas CASE. O objetivo é introduzir os alunos aos principais elementos envolvidos no desenvolvimento de software.

1. Engenharia de Software
Aula 2 – Processos de Software
Profa. Dra. Judith Pavón
Universidade Salvador – UNIFACS
2012

2. Conteúdo
 Objetivo da aula
 Leitura recomendada
 Processos
 Modelos de Processos de Desenvolvimento de Software
 Processo de Software (genêrico)
 Modelos do Ciclo de Vida de Software
 Linguagem
 Método
 Ferramenta CASE
 Metodologia
 Pontos Principais
2

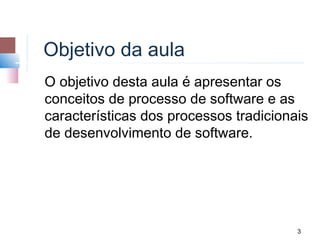

3. Objetivo da aula
O objetivo desta aula é apresentar os
conceitos de processo de software e as
características dos processos tradicionais
de desenvolvimento de software.
3

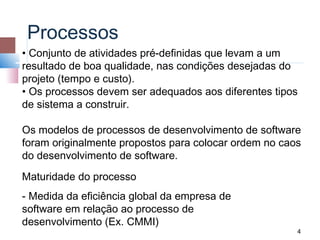

4. Processos
• Conjunto de atividades pré-definidas que levam a um
resultado de boa qualidade, nas condições desejadas do
projeto (tempo e custo).
• Os processos devem ser adequados aos diferentes tipos
de sistema a construir.
Os modelos de processos de desenvolvimento de software
foram originalmente propostos para colocar ordem no caos
do desenvolvimento de software.
Maturidade do processo
- Medida da eficiência global da empresa de
software em relação ao processo de
desenvolvimento (Ex. CMMI)
4

5. Processo
 Conjunto de atividades
 bem definidas
 com responsáveis
 com artefatos de entrada e saída
 com dependências entre as mesmas e
ordem de execução
 com modelo de ciclo de vida

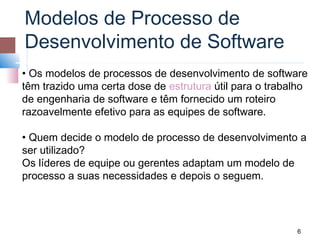

6. Modelos de Processo de
Desenvolvimento de Software
• Os modelos de processos de desenvolvimento de software
têm trazido uma certa dose de estrutura útil para o trabalho
de engenharia de software e têm fornecido um roteiro
razoavelmente efetivo para as equipes de software.
• Quem decide o modelo de processo de desenvolvimento a
ser utilizado?
Os líderes de equipe ou gerentes adaptam um modelo de
processo a suas necessidades e depois o seguem.
6

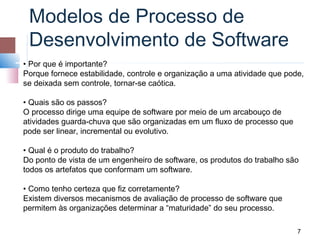

7. Modelos de Processo de
Desenvolvimento de Software
• Por que é importante?
Porque fornece estabilidade, controle e organização a uma atividade que pode,
se deixada sem controle, tornar-se caótica.
• Quais são os passos?
O processo dirige uma equipe de software por meio de um arcabouço de
atividades guarda-chuva que são organizadas em um fluxo de processo que
pode ser linear, incremental ou evolutivo.
• Qual é o produto do trabalho?
Do ponto de vista de um engenheiro de software, os produtos do trabalho são
todos os artefatos que conformam um software.
• Como tenho certeza que fiz corretamente?
Existem diversos mecanismos de avaliação de processo de software que
permitem às organizações determinar a “maturidade” do seu processo.
7

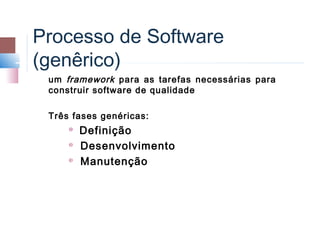

8. Processo de Software
(genêrico)
um framework para as tarefas necessárias para
construir software de qualidade
Três fases genéricas:

Definição
 Desenvolvimento
 Manutenção

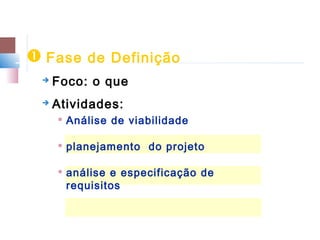

9.  Fase de Definição
 Foco: o que
 Atividades:

Análise de viabilidade
 planejamento do projeto
 análise e especificação de
requisitos

10.  Fase de
Desenvolvimento
 Foco: como
 Atividades:

projeto do software
 geração de código
 teste do software

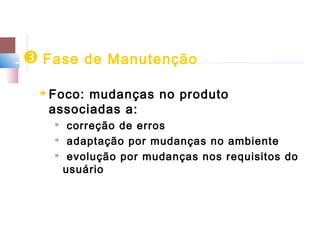

11.  Fase de Manutenção
 Foco: mudanças no produto
associadas a:
 correção de erros
 adaptação por mudanças no ambiente

evolução por mudanças nos requisitos do
usuário

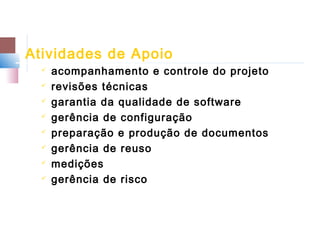

12. Atividades de Apoio
 acompanhamento e controle do projeto
 revisões técnicas
 garantia da qualidade de software
 gerência de configuração
 preparação e produção de documentos
 gerência de reuso
 medições
 gerência de risco

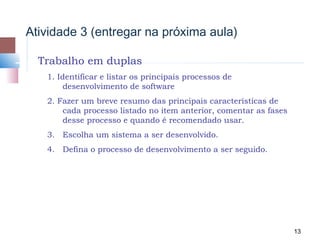

13. Atividade 3 (entregar na próxima aula)
Trabalho em duplas
1. Identificar e listar os principais processos de
desenvolvimento de software
2. Fazer um breve resumo das principais características de
cada processo listado no item anterior, comentar as fases
desse processo e quando é recomendado usar.
3. Escolha um sistema a ser desenvolvido.
4. Defina o processo de desenvolvimento a ser seguido.
13

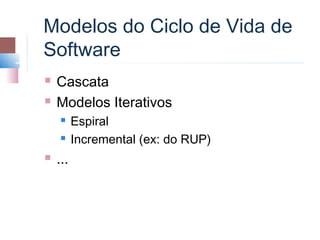

14. Modelos do Ciclo de Vida de
Software
 Cascata
 Modelos Iterativos
 Espiral
 Incremental (ex: do RUP)
 ...

15. Modelo Cascata

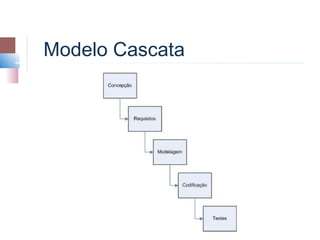

16. Modelo Cascata

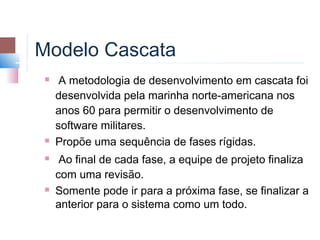

17. Modelo Cascata
 A metodologia de desenvolvimento em cascata foi
desenvolvida pela marinha norte-americana nos
anos 60 para permitir o desenvolvimento de
software militares.
 Propõe uma sequência de fases rígidas.
 Ao final de cada fase, a equipe de projeto finaliza
com uma revisão.
 Somente pode ir para a próxima fase, se finalizar a
anterior para o sistema como um todo.

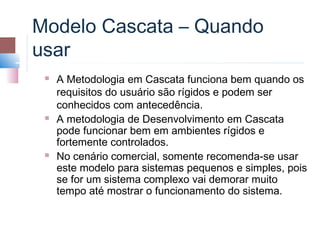

18. Modelo Cascata – Quando
usar
 A Metodologia em Cascata funciona bem quando os
requisitos do usuário são rígidos e podem ser
conhecidos com antecedência.
 A metodologia de Desenvolvimento em Cascata
pode funcionar bem em ambientes rígidos e
fortemente controlados.
 No cenário comercial, somente recomenda-se usar
este modelo para sistemas pequenos e simples, pois
se for um sistema complexo vai demorar muito
tempo até mostrar o funcionamento do sistema.

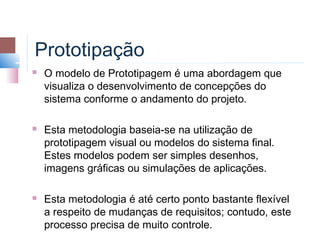

19. Prototipação
 O modelo de Prototipagem é uma abordagem que
visualiza o desenvolvimento de concepções do
sistema conforme o andamento do projeto.
 Esta metodologia baseia-se na utilização de
prototipagem visual ou modelos do sistema final.
Estes modelos podem ser simples desenhos,
imagens gráficas ou simulações de aplicações.
 Esta metodologia é até certo ponto bastante flexível
a respeito de mudanças de requisitos; contudo, este
processo precisa de muito controle.

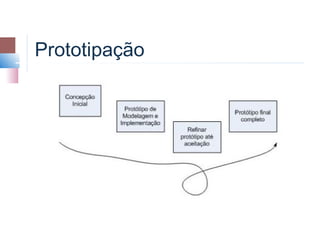

20. Prototipação

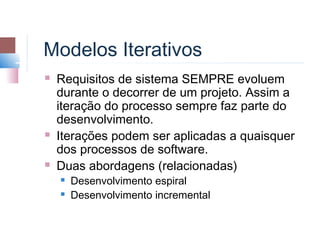

21. Modelos Iterativos
 Requisitos de sistema SEMPRE evoluem
durante o decorrer de um projeto. Assim a
iteração do processo sempre faz parte do
desenvolvimento.
 Iterações podem ser aplicadas a quaisquer
dos processos de software.
 Duas abordagens (relacionadas)
 Desenvolvimento espiral
 Desenvolvimento incremental

22. Desenvolvimento Espiral
 Guia o processo de desenvolvimento com base em
análise de riscos e planejamento que é
realizado durante toda a evolução do
desenvolvimento.
 Exemplos de riscos: pessoas que abandonam a
equipe de desenvolvimento, ferramentas que não
podem ser utilizadas, falha em equipamentos usados
no desenvolvimento ou que serão utilizados no
produto final, etc.
 A identificação e o gerenciamento de riscos é hoje
uma atividade importantíssima no desenvolvimento
de software devido à imaturidade da área e à falta de
conhecimento, técnicas e ferramentas adequadas.

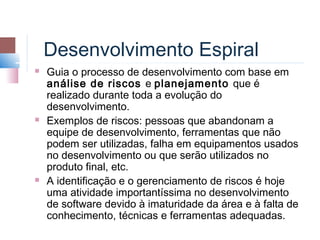

23. Desenvolvimento Espiral
 Guia o processo de desenvolvimento com base em
análise de riscos e planejamento que é
realizado durante toda a evolução do
desenvolvimento.
 Exemplos de riscos: pessoas que abandonam a
equipe de desenvolvimento, ferramentas que não
podem ser utilizadas, falha em equipamentos usados
no desenvolvimento ou que serão utilizados no
produto final, etc.
 A identificação e o gerenciamento de riscos é hoje
uma atividade importantíssima no desenvolvimento
de software devido à imaturidade da área e à falta de
conhecimento, técnicas e ferramentas adequadas.

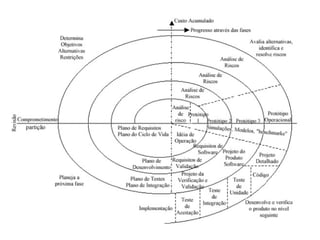

24. Desenvolvimento Espiral

25. Desenvolvimento Espiral

26. Desenvolvimento Incremental
 Em vez de entregar o sistema como um todo, o
desenvolvimento e a entrega são divididos em
incrementos, com cada incremento entregando
parte da funcionalidade requerida
 Requisitos dos usuários são priorizados e os
requisitos de mais alta prioridade são incluídos
nas iterações iniciais
 Uma vez que o desenvolvimento de um
incremento é iniciado, os requisitos são
"congelados". Embora os requisitos possam
continuar a evoluir para incrementos posteriores.

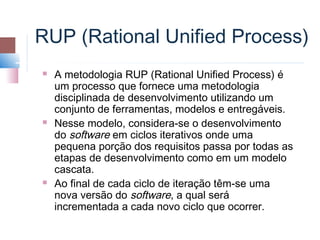

27. RUP (Rational Unified Process)
 A metodologia RUP (Rational Unified Process) é
um processo que fornece uma metodologia
disciplinada de desenvolvimento utilizando um
conjunto de ferramentas, modelos e entregáveis.
 Nesse modelo, considera-se o desenvolvimento
do software em ciclos iterativos onde uma
pequena porção dos requisitos passa por todas as
etapas de desenvolvimento como em um modelo
cascata.
 Ao final de cada ciclo de iteração têm-se uma
nova versão do software, a qual será
incrementada a cada novo ciclo que ocorrer.

28. RUP (Rational Unified Process)
O RUP é estruturado em duas dimensões:
 Eixo X -Tempo: divisão do ciclo de vida em
fases e iterações, mostra os aspectos do ciclo de
vida do processo à medida que se desenvolve.
 Eixo Y - Componentes de processo:
produção de um conjunto específico de artefatos
(produtos) com atividades bem definidas.

29. RUP (Rational Unified Process)

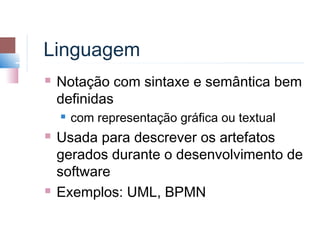

30. Linguagem
 Notação com sintaxe e semântica bem
definidas
 com representação gráfica ou textual
 Usada para descrever os artefatos
gerados durante o desenvolvimento de
software
 Exemplos: UML, BPMN

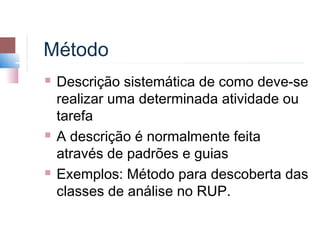

31. Método
 Descrição sistemática de como deve-se
realizar uma determinada atividade ou
tarefa
 A descrição é normalmente feita
através de padrões e guias
 Exemplos: Método para descoberta das
classes de análise no RUP.

32. Ferramenta CASE
 Provê suporte computacional a um
determinado método ou linguagem
 Ambiente de desenvolvimento: conjunto
de ferramentas integradas (CASE)
 Exemplos: Rational Rose, JBuilder

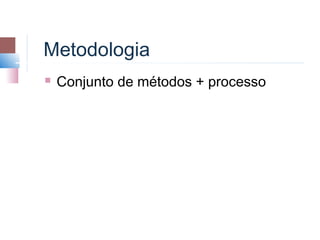

33. Metodologia
 Conjunto de métodos + processo

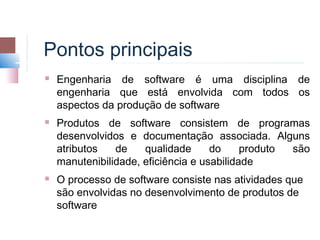

34. Pontos principais
 Engenharia de software é uma disciplina de
engenharia que está envolvida com todos os
aspectos da produção de software
 Produtos de software consistem de programas
desenvolvidos e documentação associada. Alguns
atributos de qualidade do produto são
manutenibilidade, eficiência e usabilidade
 O processo de software consiste nas atividades que
são envolvidas no desenvolvimento de produtos de
software

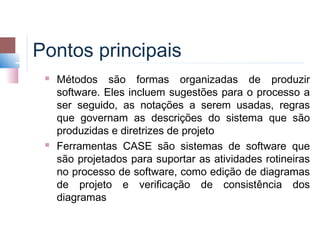

35. Pontos principais
 Métodos são formas organizadas de produzir
software. Eles incluem sugestões para o processo a
ser seguido, as notações a serem usadas, regras
que governam as descrições do sistema que são
produzidas e diretrizes de projeto
 Ferramentas CASE são sistemas de software que
são projetados para suportar as atividades rotineiras
no processo de software, como edição de diagramas
de projeto e verificação de consistência dos
diagramas

36. Dúvidas
36
