O documento apresenta os principais tópicos sobre programação visual e console, modelos de desenvolvimento de software como RAD e cascata, e o que é uma IDE. O RAD é definido como um modelo incremental que enfatiza um curto ciclo de desenvolvimento de até 90 dias, dividido em 5 etapas. Uma IDE é descrita como um programa para desenvolver outros programas, com exemplos como Delphi, Visual Studio e NetBeans.

1. César Augusto Pessôa

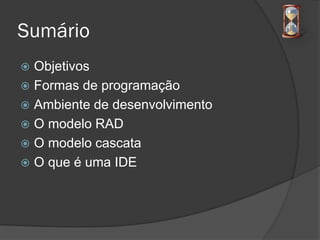

2. Sumário
 Objetivos
 Formas de programação
 Ambiente de desenvolvimento
 O modelo RAD
 O modelo cascata
 O que é uma IDE

3. Objetivos
 Ao final da aula, os alunos devem
conhecer as diferenças entre os
modelos de programação visual e
console.
 O conceito de desenvolvimento de
software com base no modelo RAD
será apresentado e exemplificado.

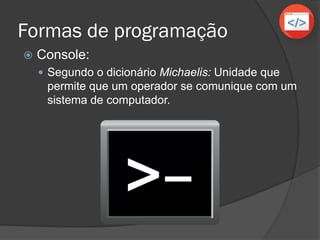

4. Formas de programação
 Console:
 Segundo o dicionário Michaelis: Unidade que
permite que um operador se comunique com um
sistema de computador.

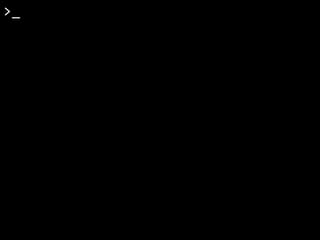

5. >_

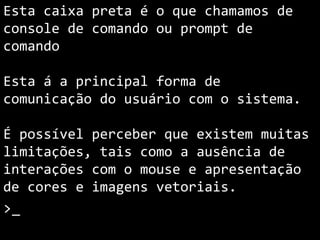

6. Esta caixa preta é o que chamamos de
console ou prompt de comando.
Em ambientes não gráficos esta á a
forma de comunicação do usuário com o
sistema.
É possível perceber que existem muitas
limitações, tais como a ausência de
interações com o mouse e apresentação
de cores e imagens vetoriais.
>_

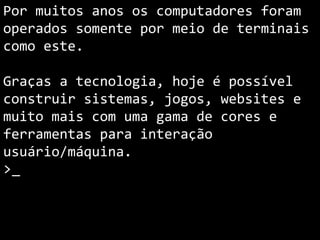

7. Por muitos anos os computadores foram
operados somente por meio de terminais
como este.
Graças a tecnologia, hoje é possível
construir sistemas, jogos, websites e
muito mais com uma gama de cores e
ferramentas para interação
usuário/máquina.
>_

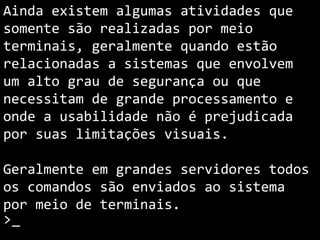

8. Ainda existem algumas atividades que
são realizadas somente por meio de
terminais, geralmente quando estão
relacionadas a sistemas que envolvem
um alto grau de segurança ou que
necessitam de grande processamento e
onde a usabilidade não é prejudicada
por suas limitações visuais.
Geralmente em grandes servidores todos
os comandos são enviados ao sistema
por meio de terminais.
>_

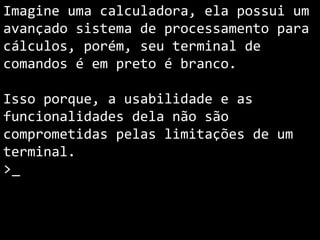

9. Imagine uma calculadora, ela possui um
avançado sistema de processamento para
cálculos, porém, seu terminal de
comandos é em preto é branco.
Isso porque, a usabilidade e as
funcionalidades dela não são
comprometidas pelas limitações de um
terminal.
>_

10. Informe um número:
>_

11. Informe um número:
>65467946533
Informe outro número:
>_

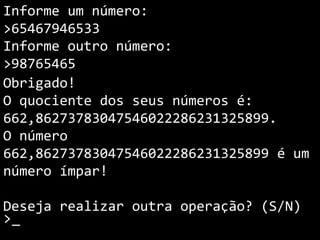

12. Informe um número:
>65467946533
Informe outro número:
>98765465
Obrigado!
O quociente dos seus números é:
662,86273783047546022286231325899.
O número
662,86273783047546022286231325899 é um
número ímpar!
Deseja realizar outra operação? (S/N)
>_

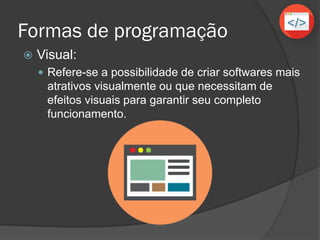

13. Formas de programação
 Visual (ambiente gráfico):
 Refere-se a possibilidade de criar softwares mais
atrativos visualmente ou que necessitam de
efeitos visuais para garantir seu completo
funcionamento.

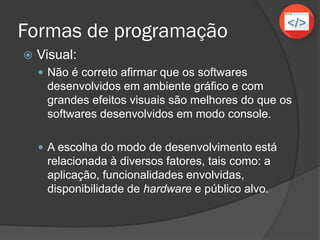

14. Formas de programação
 Visual (ambiente gráfico):
 Não é correto afirmar que os softwares
desenvolvidos em ambiente gráfico e com
grandes efeitos visuais são melhores do que os
softwares desenvolvidos em modo console.
 A escolha do modo de desenvolvimento está
relacionada à diversos fatores, tais como: a
aplicação, funcionalidades envolvidas,
disponibilidade de hardware e público alvo.

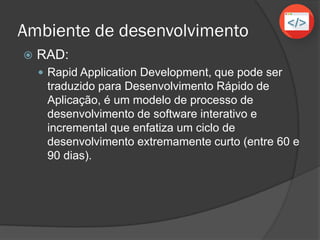

15. Ambiente de desenvolvimento
 RAD:
 Rapid Application Development, que pode ser
traduzido para Desenvolvimento Rápido de
Aplicação, é um modelo de processo de
desenvolvimento de software interativo e
incremental que enfatiza um ciclo de
desenvolvimento extremamente curto (entre 60 e
90 dias).

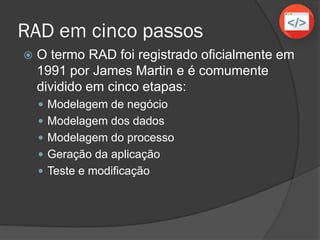

16. RAD em cinco passos
 O termo RAD foi registrado oficialmente em
1991 por James Martin e é comumente
dividido em cinco etapas:
 Modelagem de negócio
 Modelagem dos dados
 Modelagem do processo
 Geração da aplicação
 Teste e modificação

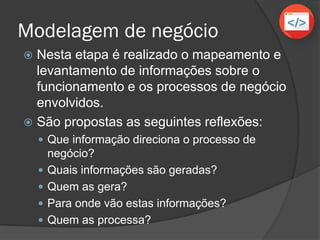

17. Modelagem de negócio
 Nesta etapa é realizado o mapeamento e
levantamento de informações sobre o
funcionamento e os processos de negócio
envolvidos.
 São propostas as seguintes reflexões:
 Que informação direciona o processo de
negócio?
 Quais informações são geradas?
 Quem as gera?
 Para onde vão estas informações?
 Quem as processa?

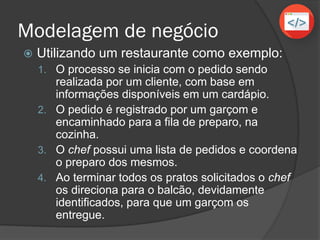

18. Modelagem de negócio
 Utilizando um restaurante como exemplo:
1. O processo se inicia com o pedido sendo
realizada por um cliente, com base em
informações disponíveis em um cardápio.
2. O pedido é registrado por um garçom e
encaminhado para a fila de preparo, na
cozinha.
3. O chef possui uma lista de pedidos e coordena
o preparo dos mesmos.
4. Ao terminar todos os pratos solicitados o chef
os direciona para o balcão, devidamente
identificados, para que um garçom os
entregue.

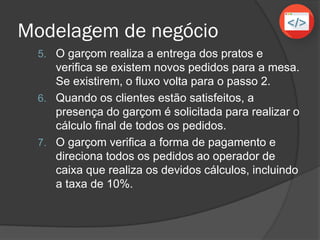

19. Modelagem de negócio
5. O garçom realiza a entrega dos pratos e
verifica se existem novos pedidos para a mesa,
se existirem, o fluxo volta para o passo 2.
6. Quando os clientes estão satisfeitos, a
presença do garçom é solicitada para realizar o
cálculo final de todos os pedidos.
7. O garçom verifica a forma de pagamento e
direciona todos os pedidos ao operador de
caixa que realiza os devidos cálculos, incluindo
a taxa de 10%.

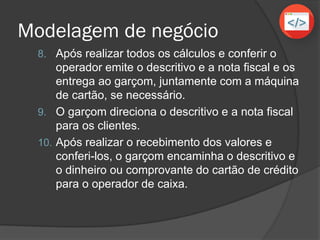

20. Modelagem de negócio
8. Após realizar todos os cálculos e conferir o
operador emite o descritivo e a nota fiscal e os
entrega ao garçom, juntamente com a máquina
de cartão, se necessário.
9. O garçom direciona o descritivo e a nota fiscal
para os clientes.
10. Após realizar o recebimento dos valores e
conferi-los, o garçom encaminha o descritivo e
o dinheiro ou comprovante do cartão de crédito
para o operador de caixa.

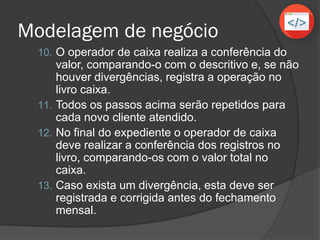

21. Modelagem de negócio
10. O operador de caixa realiza a conferência do
valor, comparando-o com o descritivo e, se não
houver divergências, registra a operação no
livro caixa.
11. Todos os passos acima serão repetidos para
cada novo cliente atendido.
12. No final do expediente o operador de caixa
deve realizar a conferência dos registros no
livro, comparando-os com o valor total no
caixa.
13. Caso exista um divergência, esta deve ser
registrada e corrigida antes do fechamento
mensal.

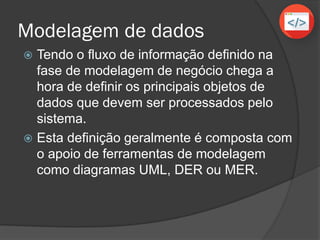

22. Modelagem de dados
 Tendo o fluxo de informação definido na
fase de modelagem de negócio chega a
hora de definir os principais objetos de
dados que devem ser processados pelo
sistema.
 Esta definição geralmente é composta com
o apoio de ferramentas de modelagem
como diagramas UML, DER ou MER.

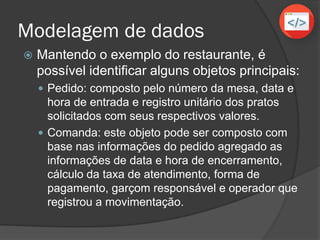

23. Modelagem de dados
 Mantendo o exemplo do restaurante, é
possível identificar alguns objetos principais:
 Pedido: composto pelo número da mesa, data e
hora de entrada e registro unitário dos pratos
solicitados com seus respectivos valores.
 Comanda: este objeto pode ser composto com
base nas informações do pedido agregado as
informações de data e hora de encerramento,
cálculo da taxa de atendimento, forma de
pagamento, garçom responsável e operador que
registrou a movimentação.

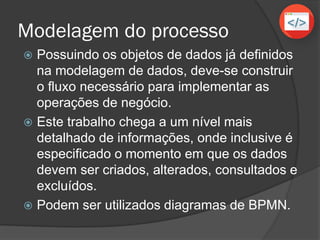

24. Modelagem do processo
 Possuindo os objetos de dados já definidos
na modelagem de dados, deve-se construir
o fluxo necessário para implementar as
operações de negócio.
 Este trabalho chega a um nível mais
detalhado de informações, onde inclusive é
especificado o momento em que os dados
devem ser criados, alterados, consultados e
excluídos.
 Podem ser utilizados diagramas de BPMN.

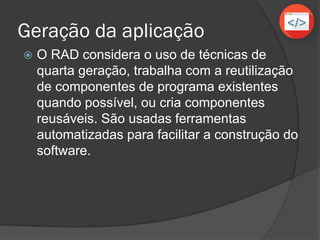

25. Geração da aplicação
 O RAD considera o uso de técnicas de
quarta geração, trabalha com a reutilização
de componentes de programa existentes
quando possível, ou cria componentes
reusáveis. São usadas ferramentas
automatizadas para facilitar a construção do
software.

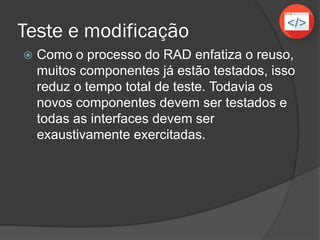

26. Teste e modificação
 Como o processo do RAD enfatiza o reuso,
muitos componentes já estão testados, isso
reduz o tempo total de teste. Todavia os
novos componentes devem ser testados e
todas as interfaces devem ser
exaustivamente exercitadas.

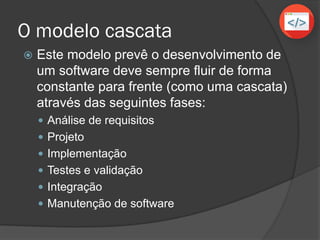

27. O modelo cascata
 Este modelo prevê o desenvolvimento de
um software deve sempre fluir de forma
constante para frente (como uma cascata)
através das seguintes fases:
 Análise de requisitos
 Projeto
 Implementação
 Testes e validação
 Integração
 Manutenção de software

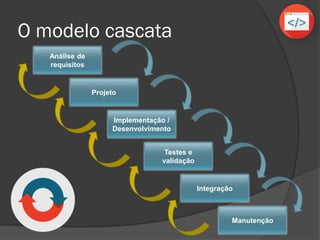

28. O modelo cascata
Análise de
requisitos
Projeto
Implementação /
Desenvolvimento
Testes e
validação
Integração
Manutenção

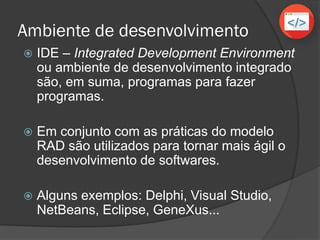

29. Ambiente de desenvolvimento
 IDE – Integrated Development Environment
ou ambiente de desenvolvimento integrado
são, em suma, programas para fazer
programas.
 Em conjunto com as práticas do modelo
RAD são utilizados para tornar mais ágil o
desenvolvimento de softwares.
 Alguns exemplos: Delphi, Visual Studio,
NetBeans, Eclipse, GeneXus...

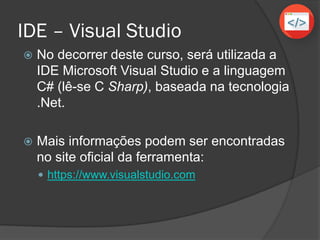

30. IDE – Visual Studio
 No decorrer deste curso, será utilizada a
IDE Microsoft Visual Studio e a linguagem
C# (lê-se C Sharp), baseada na tecnologia
.Net.
 Mais informações podem ser encontradas
no site oficial da ferramenta:
 https://www.visualstudio.com
