1. 09-11-2011
Transmissão de Dados
► Projecto
de cablagem de uma rede:
Factor de extrema importância para o bom desempenho
de uma rede.
► Aspectos
importantes:
Taxa de transmissão;
Largura de banda;
Facilidade de instalação;
Imunidade a ruídos;
Fiabilidade;
Custos (cabo e interface).
Transmissão de dados
►A
importância da cablagem:
O sistema de cablagem determina a estabilidade de
uma rede;
Cerca de 80% dos problemas físicos ocorridos numa
rede tem origem na cablagem;
O custo para a implantação do sistema de cablagem é
aproximadamente 10% do custo total de uma rede;
70% da manutenção de uma rede pode ser
direccionada aos problemas oriundos da cablagem.
1
2. 09-11-2011

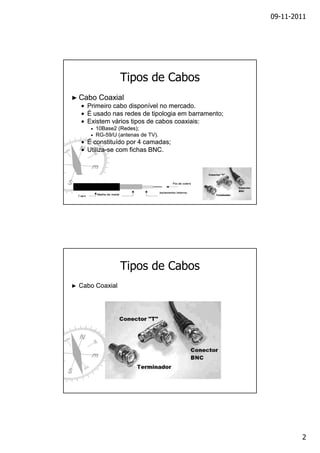

Tipos de Cabos
► Cabo
Coaxial
• Primeiro cabo disponível no mercado.
mercado.
• É usado nas redes de tipologia em barramento;
barramento;
• Existem vários tipos de cabos coaxiais:
coaxiais:
•
•
10Base2 (Redes);
10Base2 (Redes);
RG-59/U (antenas de TV).
RG-59/U
TV).
• É constituído por 4 camadas;
camadas;
• Utiliza-se com fichas BNC.
UtilizaBNC.
Tipos de Cabos
►
Cabo Coaxial
2

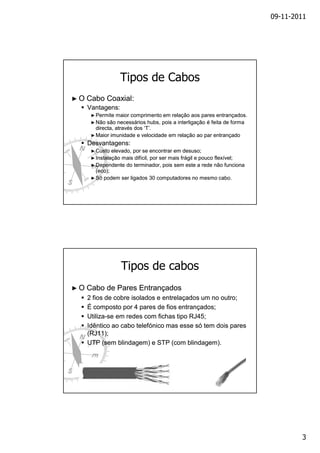

3. 09-11-2011
Tipos de Cabos
►O
Cabo Coaxial:
Vantagens:
► Permite
maior comprimento em relação aos pares entrançados.
são necessários hubs, pois a interligação é feita de forma
directa, através dos ‘T’.
► Maior imunidade e velocidade em relação ao par entrançado
► Não
Desvantagens:
► Custo
elevado, por se encontrar em desuso;
► Instalação mais difícil, por ser mais frágil e pouco flexível;
► Dependente do terminador, pois sem este a rede não funciona
(eco);
► Só podem ser ligados 30 computadores no mesmo cabo.
Tipos de cabos
►O
Cabo de Pares Entrançados
2 fios de cobre isolados e entrelaçados um no outro;
É composto por 4 pares de fios entrançados;
UtilizaUtiliza-se em redes com fichas tipo RJ45;
Idêntico ao cabo telefónico mas esse só tem dois pares
(RJ11);
UTP (sem blindagem) e STP (com blindagem).
3

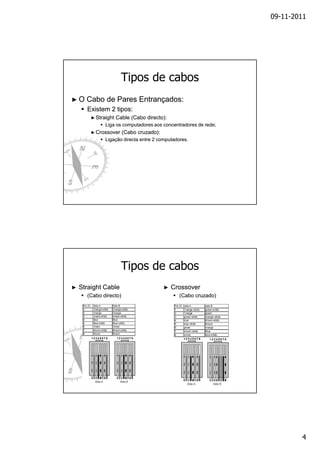

4. 09-11-2011
Tipos de cabos
►O
Cabo de Pares Entrançados:
Existem 2 tipos:
► Straight
Cable (Cabo directo):
Liga os computadores aos concentradores de rede;
► Crossover
(Cabo cruzado):
Ligação directa entre 2 computadores.
Tipos de cabos
►
Straight Cable
(Cabo directo)
►
Crossover
(Cabo cruzado)
4

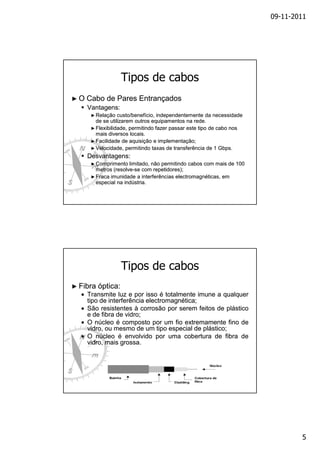

5. 09-11-2011
Tipos de cabos
►O
Cabo de Pares Entrançados
Vantagens:
► Relação
custo/benefício, independentemente da necessidade
de se utilizarem outros equipamentos na rede.
► Flexibilidade, permitindo fazer passar este tipo de cabo nos
mais diversos locais.
► Facilidade de aquisição e implementação;
► Velocidade, permitindo taxas de transferência de 1 Gbps.
Desvantagens:
► Comprimento
limitado, não permitindo cabos com mais de 100
metros (resolve-se com repetidores);
(resolve► Fraca imunidade a interferências electromagnéticas, em
especial na indústria.
Tipos de cabos
► Fibra
óptica:
• Transmite luz e por isso é totalmente imune a qualquer
tipo de interferência electromagnética;
electromagnética;
• São resistentes à corrosão por serem feitos de plástico
e de fibra de vidro;
vidro;
• O núcleo é composto por um fio extremamente fino de
vidro, ou mesmo de um tipo especial de plástico;
plástico;
• O núcleo é envolvido por uma cobertura de fibra de
vidro, mais grossa.
grossa.

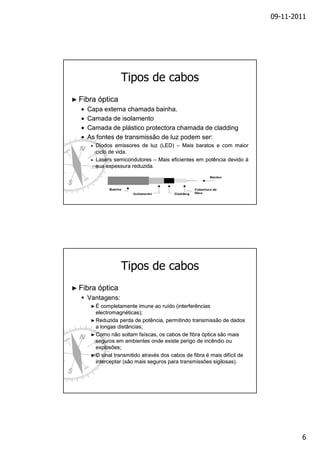

5

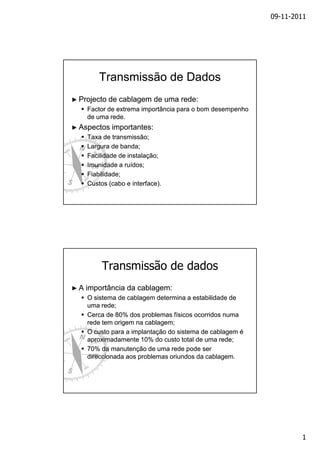

6. 09-11-2011
Tipos de cabos
► Fibra
•
•
•
•
óptica
Capa externa chamada bainha.
bainha.
Camada de isolamento
Camada de plástico protectora chamada de cladding
As fontes de transmissão de luz podem ser:
ser:
•
Diodos emissores de luz (LED) – Mais baratos e com maior
ciclo de vida.
vida.
• Lasers semicondutores – Mais eficientes em potência devido à
sua espessura reduzida.
reduzida.
Tipos de cabos
► Fibra
óptica
Vantagens:
►É
completamente imune ao ruído (interferências
electromagnéticas);
► Reduzida perda de potência, permitindo transmissão de dados
a longas distâncias;
► Como não soltam faíscas, os cabos de fibra óptica são mais
seguros em ambientes onde existe perigo de incêndio ou
explosões;
► O sinal transmitido através dos cabos de fibra é mais difícil de
interceptar (são mais seguros para transmissões sigilosas).
6
7. 09-11-2011
Tipos de Cabos
► Fibra
óptica
Desvantagens:
► Custo
elevado dos conectores e da mão-de-obra, já que o cabo
mão-deaté é acessível:
► Dificuldade para efectuar a instalação;
► Alguma fragilidade no manuseamento.
Fichas:
► ST
► SC
► LC
► FC
7
