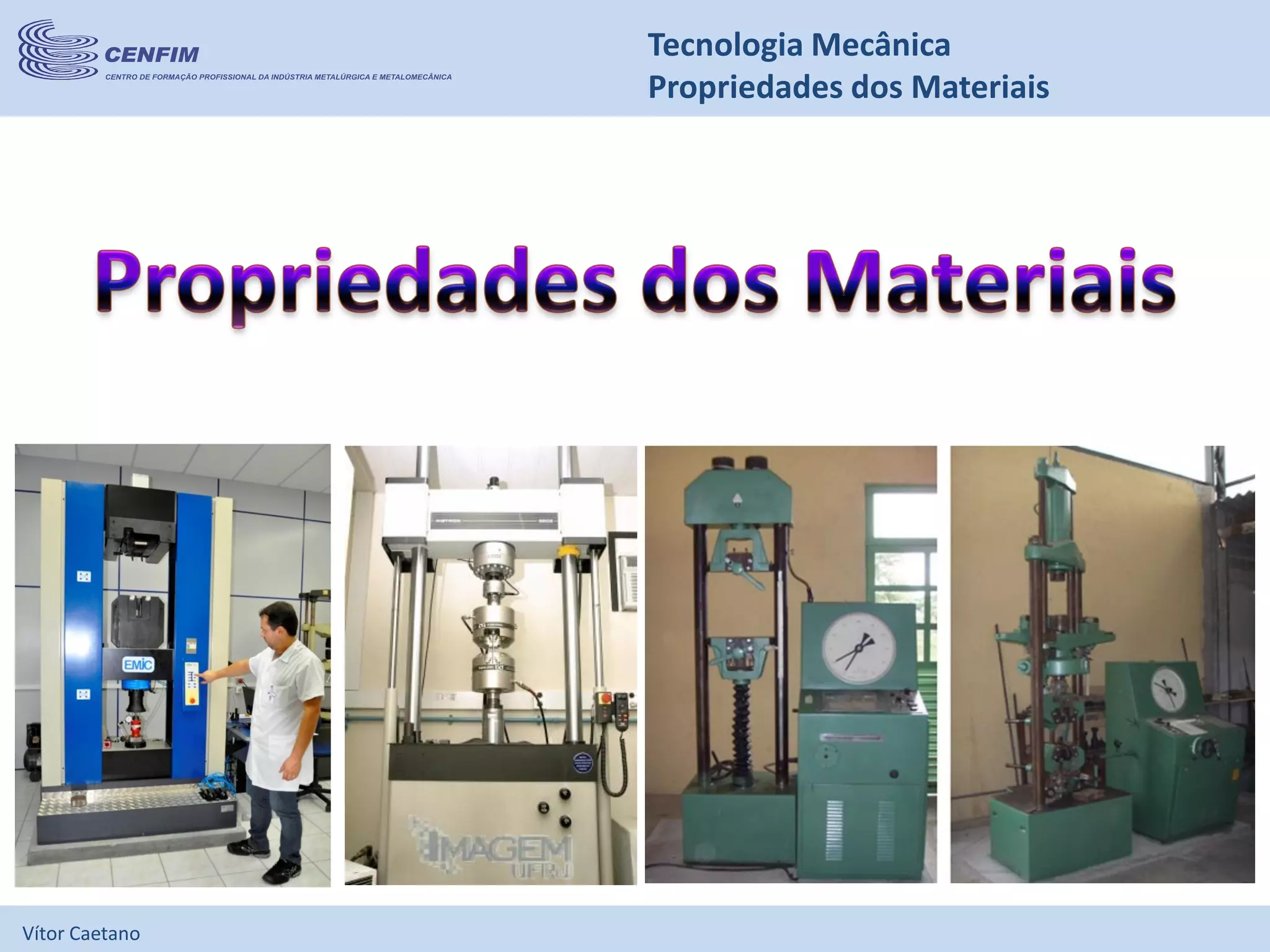

Vítor Caetano
Tecnologia Mecânica
Propriedades dos Materiais
Vítor Caetano

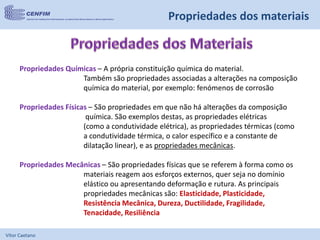

Propriedades Químicas – A própria constituição química do material.
Também são propriedades associadas a alterações na composição
química do material, por exemplo: fenómenos de corrosão
Propriedades Físicas – São propriedades em que não há alterações da composição
química. São exemplos destas, as propriedades elétricas
(como a condutividade elétrica), as propriedades térmicas (como
a condutividade térmica, o calor específico e a constante de
dilatação linear), e as propriedades mecânicas.
Propriedades Mecânicas – São propriedades físicas que se referem à forma como os
materiais reagem aos esforços externos, quer seja no domínio
elástico ou apresentando deformação e rutura. As principais
propriedades mecânicas são: Elasticidade, Plasticidade,
Resistência Mecânica, Dureza, Ductilidade, Fragilidade,
Tenacidade, Resiliência
Propriedades dos materiais
Vítor Caetano

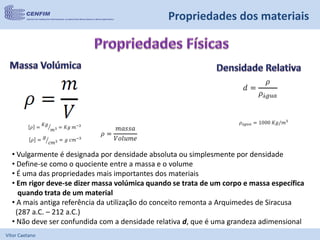

Propriedades dos materiais
• Vulgarmente é designada por densidade absoluta ou simplesmente por densidade
• Define-se como o quociente entre a massa e o volume
• É uma das propriedades mais importantes dos materiais
• Em rigor deve-se dizer massa volúmica quando se trata de um corpo e massa específica
quando trata de um material
• A mais antiga referência da utilização do conceito remonta a Arquimedes de Siracusa
(287 a.C. – 212 a.C.)
• Não deve ser confundida com a densidade relativa d, que é uma grandeza adimensional
Vítor Caetano
Propriedades dos materiais
Material
Massa específica
[g/cm³]
Material
Massa específica
[g/cm³]
Material
Massa específica
[g/cm³]
Alumínio 2,7 Madeira 0,1 -1,2 (?) Água 1
Ferro 7,9 Borracha Natural 0,91 – 0,93 Ar (PTN) 0,0012
Cobre 8.93 Plástico (polipropileno PET/PVC) 0,85 – 1,4 Água do mar (média) 1,025
Aço 7,85 Cortiça 0,22 – 0,26 Gelo (polar) 0,917
Latão 8,6
Prata 10,5
Vidro 2,5
Chumbo 11,3
Mercúrio 13,6
Ouro 19,3
Platina 21,4
Granitos 2,4 - 2,9
Zinco 7,14
Calcários 1,8 – 2,8
Vítor Caetano
Propriedades dos materiais
Exercícios

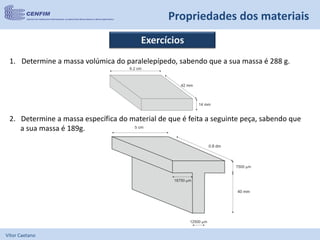

1. Determine a massa volúmica do paralelepípedo, sabendo que a sua massa é 288 g.
2. Determine a massa específica do material de que é feita a seguinte peça, sabendo que
a sua massa é 189g.
Vítor Caetano
Propriedades dos materiais

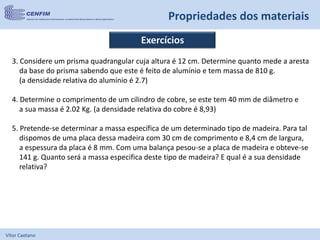

Exercícios
3. Considere um prisma quadrangular cuja altura é 12 cm. Determine quanto mede a aresta
da base do prisma sabendo que este é feito de alumínio e tem massa de 810 g.
(a densidade relativa do alumínio é 2.7)
4. Determine o comprimento de um cilindro de cobre, se este tem 40 mm de diâmetro e
a sua massa é 2.02 Kg. (a densidade relativa do cobre é 8,93)
5. Pretende-se determinar a massa específica de um determinado tipo de madeira. Para tal
dispomos de uma placa dessa madeira com 30 cm de comprimento e 8,4 cm de largura,
a espessura da placa é 8 mm. Com uma balança pesou-se a placa de madeira e obteve-se
141 g. Quanto será a massa especifica deste tipo de madeira? E qual é a sua densidade
relativa?
Vítor Caetano
Propriedades dos materiais

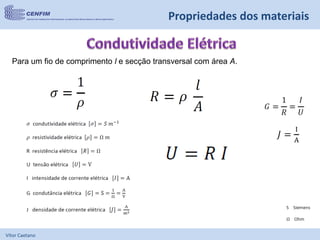

Para um fio de comprimento l e secção transversal com área A.
Vítor Caetano
Propriedades dos materiais
Material Condutividade (S m/mm2)
Prata 62,5
Cobre puro 61,7
Ouro 43,5
Alumínio 34,2
Tungstênio 18,18
Zinco 17,8
Bronze 14,9
Latão 14,9
Níquel 10,41
Ferro puro 10,2
Platina 9,09
Estanho 8,6
Manganina 2,08
Constantan 2
Mercúrio 1,0044
Grafite 0,07
Vítor Caetano
Propriedades dos materiais

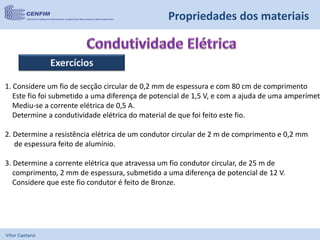

Exercícios
1. Considere um fio de secção circular de 0,2 mm de espessura e com 80 cm de comprimento
Este fio foi submetido a uma diferença de potencial de 1,5 V, e com a ajuda de uma amperímetr
Mediu-se a corrente elétrica de 0,5 A.
Determine a condutividade elétrica do material de que foi feito este fio.
2. Determine a resistência elétrica de um condutor circular de 2 m de comprimento e 0,2 mm
de espessura feito de alumínio.
3. Determine a corrente elétrica que atravessa um fio condutor circular, de 25 m de
comprimento, 2 mm de espessura, submetido a uma diferença de potencial de 12 V.
Considere que este fio condutor é feito de Bronze.
Vítor Caetano

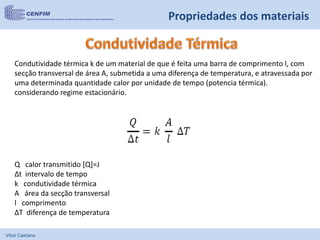

Propriedades dos materiais
Q calor transmitido [Q]=J
Δt intervalo de tempo
k condutividade térmica
A área da secção transversal
l comprimento
ΔT diferença de temperatura
Condutividade térmica k de um material de que é feita uma barra de comprimento l, com
secção transversal de área A, submetida a uma diferença de temperatura, e atravessada por
uma determinada quantidade calor por unidade de tempo (potencia térmica).
considerando regime estacionário.
Vítor Caetano
Propriedades dos materiais

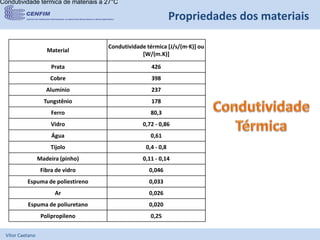

Material
Condutividade térmica [J/s/(m·K)] ou
[W/(m.K)]
Prata 426
Cobre 398
Alumínio 237
Tungstênio 178
Ferro 80,3
Vidro 0,72 - 0,86
Água 0,61
Tijolo 0,4 - 0,8
Madeira (pinho) 0,11 - 0,14
Fibra de vidro 0,046
Espuma de poliestireno 0,033
Ar 0,026
Espuma de poliuretano 0,020
Polipropileno 0,25
Condutividade térmica de materiais a 27°C
Vítor Caetano
Propriedades dos materiais
Exercícios
Vítor Caetano

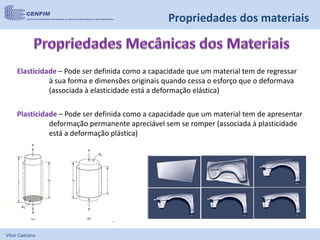

Elasticidade – Pode ser definida como a capacidade que um material tem de regressar
à sua forma e dimensões originais quando cessa o esforço que o deformava
(associada à elasticidade está a deformação elástica)
Plasticidade – Pode ser definida como a capacidade que um material tem de apresentar
deformação permanente apreciável sem se romper (associada à plasticidade
está a deformação plástica)
Propriedades dos materiais
Vítor Caetano

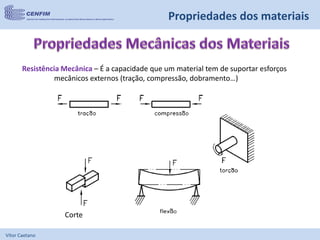

Resistência Mecânica – É a capacidade que um material tem de suportar esforços
mecânicos externos (tração, compressão, dobramento…)
Corte
Propriedades dos materiais
Vítor Caetano

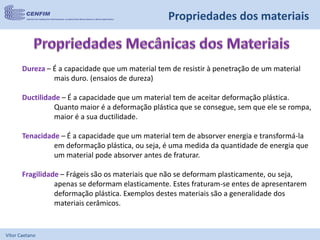

Dureza – É a capacidade que um material tem de resistir à penetração de um material
mais duro. (ensaios de dureza)
Ductilidade – É a capacidade que um material tem de aceitar deformação plástica.
Quanto maior é a deformação plástica que se consegue, sem que ele se rompa,
maior é a sua ductilidade.
Tenacidade – É a capacidade que um material tem de absorver energia e transformá-la
em deformação plástica, ou seja, é uma medida da quantidade de energia que
um material pode absorver antes de fraturar.
Fragilidade – Frágeis são os materiais que não se deformam plasticamente, ou seja,
apenas se deformam elasticamente. Estes fraturam-se entes de apresentarem
deformação plástica. Exemplos destes materiais são a generalidade dos
materiais cerâmicos.
Propriedades dos materiais
Vítor Caetano

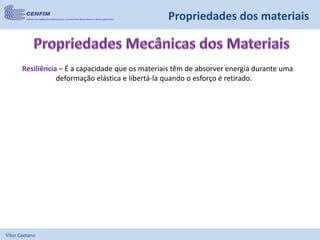

Resiliência – É a capacidade que os materiais têm de absorver energia durante uma
deformação elástica e libertá-la quando o esforço é retirado.
Propriedades dos materiais
Vítor Caetano
Tecnologia Mecânica
Princípios Básicos dos Materiais
Ensaio de Tração
Vítor Caetano
Tecnologia Mecânica
Princípios Básicos dos Materiais

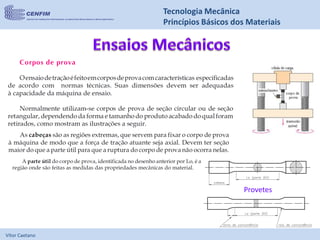

Provetes
Vítor Caetano
Tecnologia Mecânica
Princípios Básicos dos Materiais

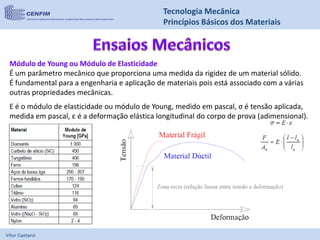

E é o módulo de elasticidade ou módulo de Young, medido em pascal, σ é tensão aplicada,
medida em pascal, ε é a deformação elástica longitudinal do corpo de prova (adimensional).
Módulo de Young ou Módulo de Elasticidade
É um parâmetro mecânico que proporciona uma medida da rigidez de um material sólido.
É fundamental para a engenharia e aplicação de materiais pois está associado com a várias
outras propriedades mecânicas.
Vítor Caetano
Tecnologia Mecânica

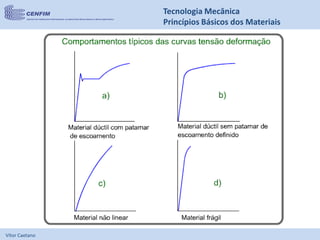

Princípios Básicos dos Materiais
Vítor Caetano
Tecnologia Mecânica
Princípios Básicos dos Materiais

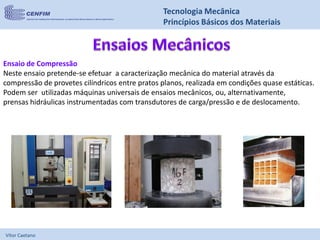

Ensaio de Compressão
Neste ensaio pretende-se efetuar a caracterização mecânica do material através da
compressão de provetes cilíndricos entre pratos planos, realizada em condições quase estáticas.
Podem ser utilizadas máquinas universais de ensaios mecânicos, ou, alternativamente,
prensas hidráulicas instrumentadas com transdutores de carga/pressão e de deslocamento.
Vítor Caetano
Tecnologia Mecânica
Princípios Básicos dos Materiais

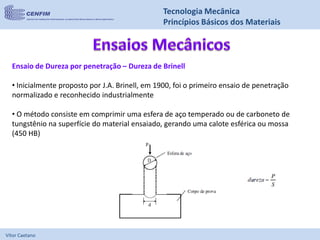

Ensaio de Dureza por penetração – Dureza de Brinell
• Inicialmente proposto por J.A. Brinell, em 1900, foi o primeiro ensaio de penetração
normalizado e reconhecido industrialmente
• O método consiste em comprimir uma esfera de aço temperado ou de carboneto de
tungstênio na superfície do material ensaiado, gerando uma calote esférica ou mossa
(450 HB)
Vítor Caetano
Tecnologia Mecânica
Princípios Básicos dos Materiais

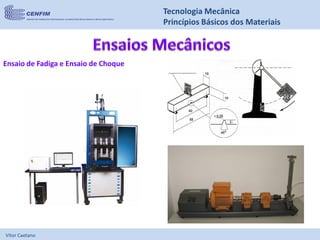

Ensaio de Fadiga e Ensaio de Choque
