1. REDE DE COMPUTADORES E
SEGURANÇA DE SISTEMAS
Introdução à redes de computadores

2. No mundo globalizado em que
vivemos, é imprescindível o uso das
tecnologias, pois facilitam nossas
tarefas diárias

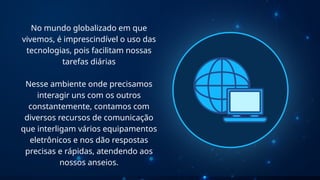

3. No mundo globalizado em que
vivemos, é imprescindível o uso das
tecnologias, pois facilitam nossas
tarefas diárias
Nesse ambiente onde precisamos
interagir uns com os outros
constantemente, contamos com
diversos recursos de comunicação
que interligam vários equipamentos
eletrônicos e nos dão respostas
precisas e rápidas, atendendo aos
nossos anseios.

4. O que é
Comunicação ?

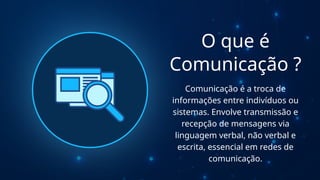

5. O que é
Comunicação ?
Comunicação é a troca de
informações entre indivíduos ou
sistemas. Envolve transmissão e
recepção de mensagens via
linguagem verbal, não verbal e
escrita, essencial em redes de
comunicação.

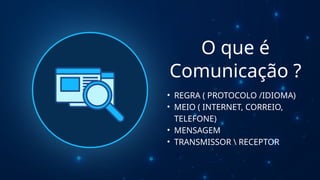

6. O que é
Comunicação ?
• REGRA ( PROTOCOLO /IDIOMA)
• MEIO ( INTERNET, CORREIO,
TELEFONE)
• MENSAGEM
• TRANSMISSOR RECEPTOR

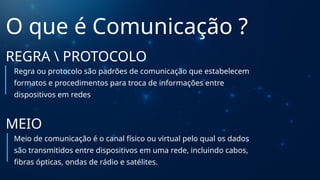

7. O que é Comunicação ?
REGRA PROTOCOLO
Regra ou protocolo são padrões de comunicação que estabelecem
formatos e procedimentos para troca de informações entre
dispositivos em redes
Meio de comunicação é o canal físico ou virtual pelo qual os dados
são transmitidos entre dispositivos em uma rede, incluindo cabos,
fibras ópticas, ondas de rádio e satélites.
MEIO

8. O que é Comunicação ?
MENSAGEM
Mensagem de comunicação é o conteúdo transmitido entre dispositivos
em uma rede, podendo incluir dados, voz, vídeo ou outros tipos de
informações compartilhadas entre remetente e destinatário.
Transmissor é o dispositivo que envia dados em uma rede,
enquanto receptor é o dispositivo que recebe esses dados. Ambos
são essenciais para a comunicação eficaz em redes.
TRANSMISSOR / RECEPTOR

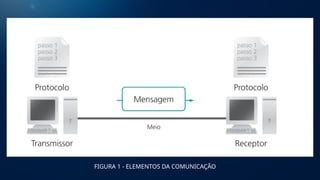

9. FIGURA 1 - ELEMENTOS DA COMUNICAÇÃO

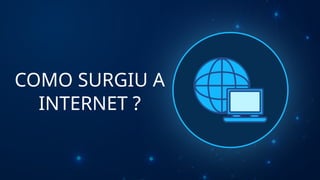

10. COMO SURGIU A
INTERNET ?

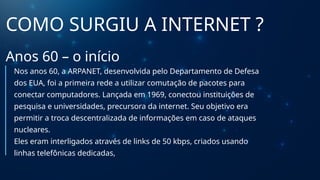

11. COMO SURGIU A INTERNET ?
Anos 60 – o início
Nos anos 60, a ARPANET, desenvolvida pelo Departamento de Defesa
dos EUA, foi a primeira rede a utilizar comutação de pacotes para
conectar computadores. Lançada em 1969, conectou instituições de
pesquisa e universidades, precursora da internet. Seu objetivo era
permitir a troca descentralizada de informações em caso de ataques
nucleares.
Eles eram interligados através de links de 50 kbps, criados usando
linhas telefônicas dedicadas,

12. COMO SURGIU A INTERNET ?
Anos 60 – o início

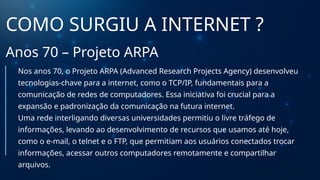

13. COMO SURGIU A INTERNET ?
Anos 70 – Projeto ARPA
Nos anos 70, o Projeto ARPA (Advanced Research Projects Agency) desenvolveu
tecnologias-chave para a internet, como o TCP/IP, fundamentais para a
comunicação de redes de computadores. Essa iniciativa foi crucial para a
expansão e padronização da comunicação na futura internet.
Uma rede interligando diversas universidades permitiu o livre tráfego de
informações, levando ao desenvolvimento de recursos que usamos até hoje,
como o e-mail, o telnet e o FTP, que permitiam aos usuários conectados trocar
informações, acessar outros computadores remotamente e compartilhar
arquivos.

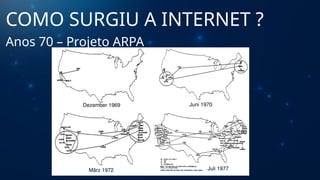

14. COMO SURGIU A INTERNET ?
Anos 70 – Projeto ARPA

15. COMO SURGIU A INTERNET ?
Anos 70 – Projeto ARPA
Nos anos 70, o Projeto ARPA (Advanced Research Projects Agency) desenvolveu
tecnologias-chave para a internet, como o TCP/IP, fundamentais para a
comunicação de redes de computadores. Essa iniciativa foi crucial para a
expansão e padronização da comunicação na futura internet.
Uma rede interligando diversas universidades permitiu o livre tráfego de
informações, levando ao desenvolvimento de recursos que usamos até hoje,
como o e-mail, o telnet e o FTP, que permitiam aos usuários conectados trocar
informações, acessar outros computadores remotamente e compartilhar
arquivos.

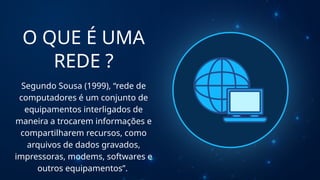

16. O QUE É UMA
REDE ?
Segundo Sousa (1999), “rede de
computadores é um conjunto de
equipamentos interligados de
maneira a trocarem informações e
compartilharem recursos, como
arquivos de dados gravados,
impressoras, modems, softwares e
outros equipamentos”.

17. O QUE É UMA
REDE ?

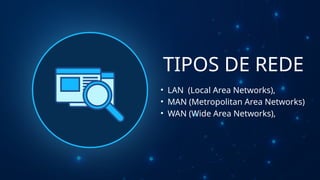

18. TIPOS DE REDE
• LAN (Local Area Networks),
• MAN (Metropolitan Area Networks)
• WAN (Wide Area Networks),

19. TIPOS DE REDE

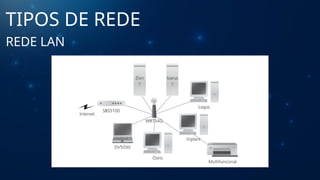

REDE LAN

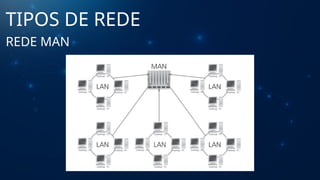

20. TIPOS DE REDE
REDE MAN

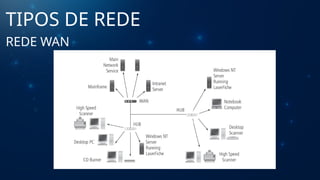

21. TIPOS DE REDE
REDE WAN

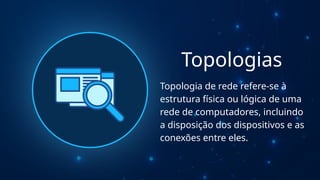

22. Topologias
Topologia de rede refere-se à
estrutura física ou lógica de uma
rede de computadores, incluindo
a disposição dos dispositivos e as
conexões entre eles.

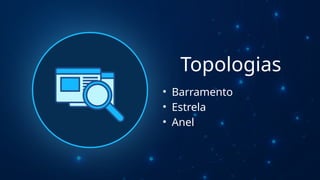

23. Topologias
• Barramento
• Estrela
• Anel

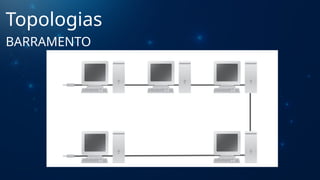

24. Topologias
BARRAMENTO

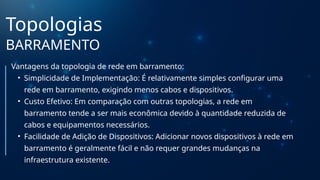

25. Topologias
BARRAMENTO
Vantagens da topologia de rede em barramento:
• Simplicidade de Implementação: É relativamente simples configurar uma
rede em barramento, exigindo menos cabos e dispositivos.
• Custo Efetivo: Em comparação com outras topologias, a rede em
barramento tende a ser mais econômica devido à quantidade reduzida de
cabos e equipamentos necessários.
• Facilidade de Adição de Dispositivos: Adicionar novos dispositivos à rede em
barramento é geralmente fácil e não requer grandes mudanças na
infraestrutura existente.

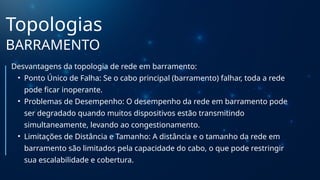

26. Topologias
BARRAMENTO
Desvantagens da topologia de rede em barramento:
• Ponto Único de Falha: Se o cabo principal (barramento) falhar, toda a rede
pode ficar inoperante.
• Problemas de Desempenho: O desempenho da rede em barramento pode
ser degradado quando muitos dispositivos estão transmitindo
simultaneamente, levando ao congestionamento.
• Limitações de Distância e Tamanho: A distância e o tamanho da rede em
barramento são limitados pela capacidade do cabo, o que pode restringir
sua escalabilidade e cobertura.

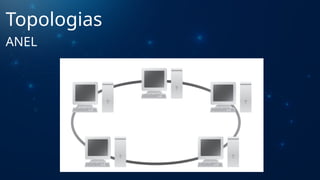

27. Topologias
ANEL

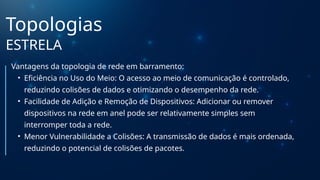

28. Topologias
ESTRELA
Vantagens da topologia de rede em barramento:
• Eficiência no Uso do Meio: O acesso ao meio de comunicação é controlado,
reduzindo colisões de dados e otimizando o desempenho da rede.
• Facilidade de Adição e Remoção de Dispositivos: Adicionar ou remover
dispositivos na rede em anel pode ser relativamente simples sem
interromper toda a rede.
• Menor Vulnerabilidade a Colisões: A transmissão de dados é mais ordenada,
reduzindo o potencial de colisões de pacotes.

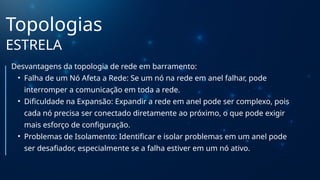

29. Topologias
ESTRELA
Desvantagens da topologia de rede em barramento:
• Falha de um Nó Afeta a Rede: Se um nó na rede em anel falhar, pode
interromper a comunicação em toda a rede.
• Dificuldade na Expansão: Expandir a rede em anel pode ser complexo, pois
cada nó precisa ser conectado diretamente ao próximo, o que pode exigir
mais esforço de configuração.
• Problemas de Isolamento: Identificar e isolar problemas em um anel pode
ser desafiador, especialmente se a falha estiver em um nó ativo.

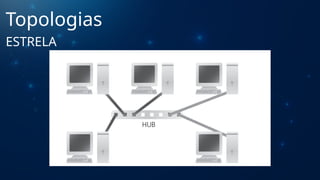

30. Topologias
ESTRELA

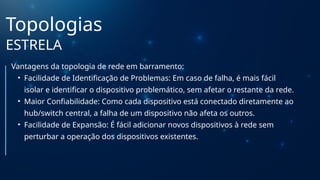

31. Topologias
ESTRELA
Vantagens da topologia de rede em barramento:
• Facilidade de Identificação de Problemas: Em caso de falha, é mais fácil
isolar e identificar o dispositivo problemático, sem afetar o restante da rede.
• Maior Confiabilidade: Como cada dispositivo está conectado diretamente ao
hub/switch central, a falha de um dispositivo não afeta os outros.
• Facilidade de Expansão: É fácil adicionar novos dispositivos à rede sem
perturbar a operação dos dispositivos existentes.

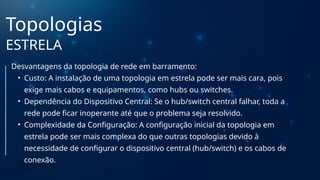

32. Topologias
ESTRELA
Desvantagens da topologia de rede em barramento:
• Custo: A instalação de uma topologia em estrela pode ser mais cara, pois
exige mais cabos e equipamentos, como hubs ou switches.
• Dependência do Dispositivo Central: Se o hub/switch central falhar, toda a
rede pode ficar inoperante até que o problema seja resolvido.
• Complexidade da Configuração: A configuração inicial da topologia em
estrela pode ser mais complexa do que outras topologias devido à
necessidade de configurar o dispositivo central (hub/switch) e os cabos de
conexão.

33. Meios de
transmissão
Meio de transmissão de rede é o
canal físico ou virtual que permite
a comunicação entre dispositivos,
como cabos de cobre, fibras
ópticas, ondas de rádio e
satélites.

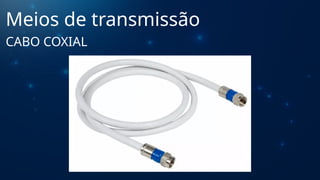

34. Meios de transmissão
CABO COXIAL

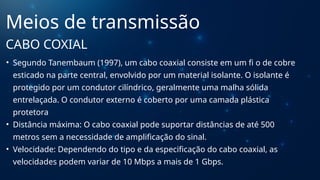

35. • Segundo Tanembaum (1997), um cabo coaxial consiste em um fi o de cobre
esticado na parte central, envolvido por um material isolante. O isolante é
protegido por um condutor cilíndrico, geralmente uma malha sólida
entrelaçada. O condutor externo é coberto por uma camada plástica
protetora
• Distância máxima: O cabo coaxial pode suportar distâncias de até 500
metros sem a necessidade de amplificação do sinal.
• Velocidade: Dependendo do tipo e da especificação do cabo coaxial, as
velocidades podem variar de 10 Mbps a mais de 1 Gbps.
Meios de transmissão
CABO COXIAL

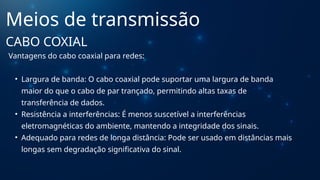

36. Vantagens do cabo coaxial para redes:
• Largura de banda: O cabo coaxial pode suportar uma largura de banda
maior do que o cabo de par trançado, permitindo altas taxas de
transferência de dados.
• Resistência a interferências: É menos suscetível a interferências
eletromagnéticas do ambiente, mantendo a integridade dos sinais.
• Adequado para redes de longa distância: Pode ser usado em distâncias mais
longas sem degradação significativa do sinal.
Meios de transmissão
CABO COXIAL

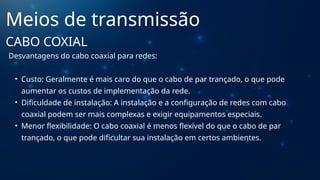

37. Desvantagens do cabo coaxial para redes:
• Custo: Geralmente é mais caro do que o cabo de par trançado, o que pode
aumentar os custos de implementação da rede.
• Dificuldade de instalação: A instalação e a configuração de redes com cabo
coaxial podem ser mais complexas e exigir equipamentos especiais.
• Menor flexibilidade: O cabo coaxial é menos flexível do que o cabo de par
trançado, o que pode dificultar sua instalação em certos ambientes.
Meios de transmissão
CABO COXIAL

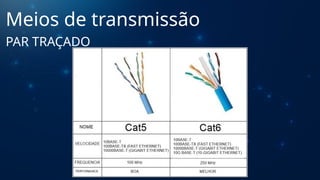

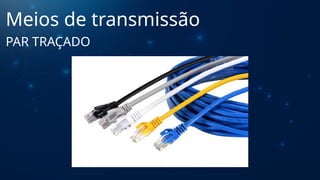

38. Meios de transmissão
PAR TRAÇADO

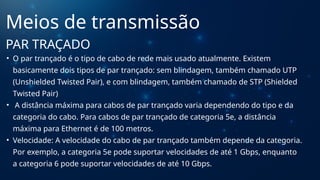

39. • O par trançado é o tipo de cabo de rede mais usado atualmente. Existem
basicamente dois tipos de par trançado: sem blindagem, também chamado UTP
(Unshielded Twisted Pair), e com blindagem, também chamado de STP (Shielded
Twisted Pair)
• A distância máxima para cabos de par trançado varia dependendo do tipo e da
categoria do cabo. Para cabos de par trançado de categoria 5e, a distância
máxima para Ethernet é de 100 metros.
• Velocidade: A velocidade do cabo de par trançado também depende da categoria.
Por exemplo, a categoria 5e pode suportar velocidades de até 1 Gbps, enquanto
a categoria 6 pode suportar velocidades de até 10 Gbps.
Meios de transmissão
PAR TRAÇADO

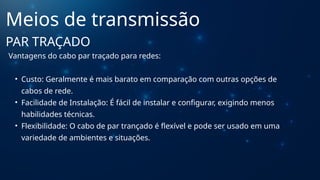

40. Vantagens do cabo par traçado para redes:
• Custo: Geralmente é mais barato em comparação com outras opções de
cabos de rede.
• Facilidade de Instalação: É fácil de instalar e configurar, exigindo menos
habilidades técnicas.
• Flexibilidade: O cabo de par trançado é flexível e pode ser usado em uma
variedade de ambientes e situações.
Meios de transmissão
PAR TRAÇADO

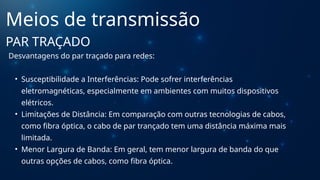

41. Desvantagens do par traçado para redes:
• Susceptibilidade a Interferências: Pode sofrer interferências
eletromagnéticas, especialmente em ambientes com muitos dispositivos
elétricos.
• Limitações de Distância: Em comparação com outras tecnologias de cabos,
como fibra óptica, o cabo de par trançado tem uma distância máxima mais
limitada.
• Menor Largura de Banda: Em geral, tem menor largura de banda do que
outras opções de cabos, como fibra óptica.
Meios de transmissão
PAR TRAÇADO

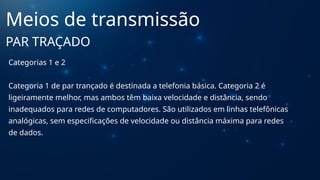

42. Categorias 1 e 2
Categoria 1 de par trançado é destinada a telefonia básica. Categoria 2 é
ligeiramente melhor, mas ambos têm baixa velocidade e distância, sendo
inadequados para redes de computadores. São utilizados em linhas telefônicas
analógicas, sem especificações de velocidade ou distância máxima para redes
de dados.
Meios de transmissão
PAR TRAÇADO

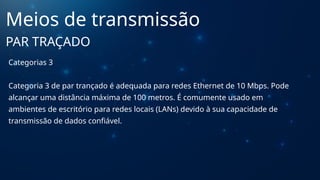

43. Categorias 3
Categoria 3 de par trançado é adequada para redes Ethernet de 10 Mbps. Pode
alcançar uma distância máxima de 100 metros. É comumente usado em
ambientes de escritório para redes locais (LANs) devido à sua capacidade de
transmissão de dados confiável.
Meios de transmissão
PAR TRAÇADO

44. Categorias 3 e 4
Categoria 3 de par trançado suporta redes Ethernet de 10 Mbps até 100 metros.
Categoria 4 de par trançado suporta redes Ethernet de 16 Mbps até 100 metros.
É comumente usado em ambientes de escritório para redes locais (LANs)
devido à sua capacidade de transmissão de dados confiável.
Meios de transmissão
PAR TRAÇADO

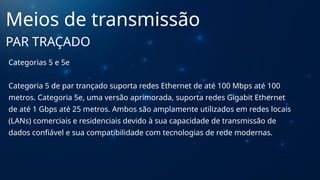

45. Categorias 5 e 5e
Categoria 5 de par trançado suporta redes Ethernet de até 100 Mbps até 100
metros. Categoria 5e, uma versão aprimorada, suporta redes Gigabit Ethernet
de até 1 Gbps até 25 metros. Ambos são amplamente utilizados em redes locais
(LANs) comerciais e residenciais devido à sua capacidade de transmissão de
dados confiável e sua compatibilidade com tecnologias de rede modernas.
Meios de transmissão
PAR TRAÇADO

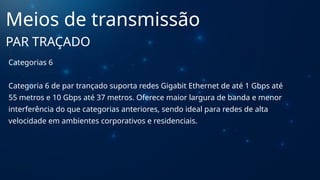

46. Categorias 6
Categoria 6 de par trançado suporta redes Gigabit Ethernet de até 1 Gbps até
55 metros e 10 Gbps até 37 metros. Oferece maior largura de banda e menor
interferência do que categorias anteriores, sendo ideal para redes de alta
velocidade em ambientes corporativos e residenciais.
Meios de transmissão
PAR TRAÇADO

47. Meios de transmissão
PAR TRAÇADO

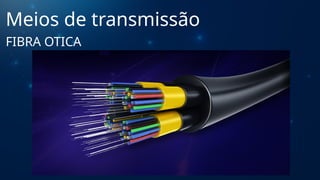

48. Meios de transmissão
FIBRA OTICA

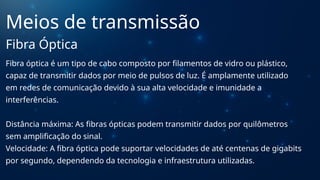

49. Fibra óptica é um tipo de cabo composto por filamentos de vidro ou plástico,
capaz de transmitir dados por meio de pulsos de luz. É amplamente utilizado
em redes de comunicação devido à sua alta velocidade e imunidade a
interferências.
Distância máxima: As fibras ópticas podem transmitir dados por quilômetros
sem amplificação do sinal.
Velocidade: A fibra óptica pode suportar velocidades de até centenas de gigabits
por segundo, dependendo da tecnologia e infraestrutura utilizadas.
Meios de transmissão
Fibra Óptica

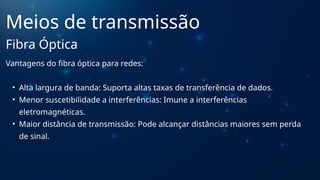

50. Vantagens do fibra óptica para redes:
• Alta largura de banda: Suporta altas taxas de transferência de dados.
• Menor suscetibilidade a interferências: Imune a interferências
eletromagnéticas.
• Maior distância de transmissão: Pode alcançar distâncias maiores sem perda
de sinal.
Meios de transmissão
Fibra Óptica

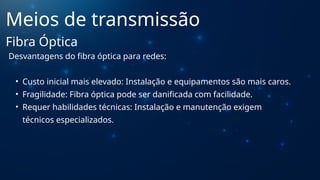

51. Desvantagens do fibra óptica para redes:
• Custo inicial mais elevado: Instalação e equipamentos são mais caros.
• Fragilidade: Fibra óptica pode ser danificada com facilidade.
• Requer habilidades técnicas: Instalação e manutenção exigem
técnicos especializados.
Meios de transmissão
Fibra Óptica

52. Meios de transmissão
FIBRA OTICA

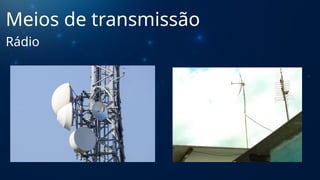

53. Meios de transmissão
Rádio

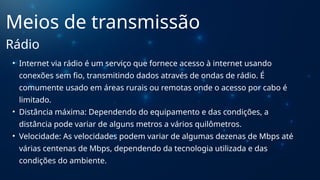

54. • Internet via rádio é um serviço que fornece acesso à internet usando
conexões sem fio, transmitindo dados através de ondas de rádio. É
comumente usado em áreas rurais ou remotas onde o acesso por cabo é
limitado.
• Distância máxima: Dependendo do equipamento e das condições, a
distância pode variar de alguns metros a vários quilômetros.
• Velocidade: As velocidades podem variar de algumas dezenas de Mbps até
várias centenas de Mbps, dependendo da tecnologia utilizada e das
condições do ambiente.
Meios de transmissão
Rádio

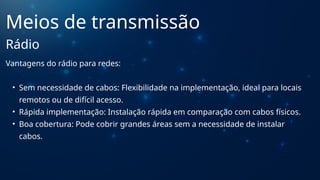

55. Vantagens do rádio para redes:
• Sem necessidade de cabos: Flexibilidade na implementação, ideal para locais
remotos ou de difícil acesso.
• Rápida implementação: Instalação rápida em comparação com cabos físicos.
• Boa cobertura: Pode cobrir grandes áreas sem a necessidade de instalar
cabos.
Meios de transmissão
Rádio

56. Desvantagens do rádio para redes:
• Interferência: Susceptível a interferências de outros dispositivos
eletrônicos e obstáculos físicos.
• Segurança: Mais vulnerável a ataques externos e interceptação de
sinais do que cabos físicos.
• Limitações de largura de banda: A largura de banda pode ser limitada
em comparação com cabos físicos.
Meios de transmissão
Rádio

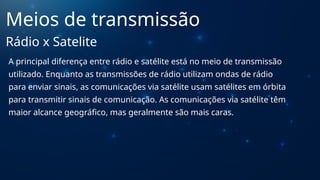

57. A principal diferença entre rádio e satélite está no meio de transmissão
utilizado. Enquanto as transmissões de rádio utilizam ondas de rádio
para enviar sinais, as comunicações via satélite usam satélites em órbita
para transmitir sinais de comunicação. As comunicações via satélite têm
maior alcance geográfico, mas geralmente são mais caras.
Meios de transmissão
Rádio x Satelite

58. Meios de transmissão
Rádio 5G

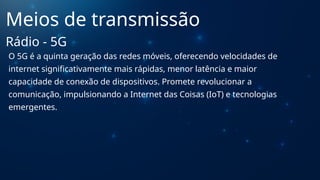

59. O 5G é a quinta geração das redes móveis, oferecendo velocidades de
internet significativamente mais rápidas, menor latência e maior
capacidade de conexão de dispositivos. Promete revolucionar a
comunicação, impulsionando a Internet das Coisas (IoT) e tecnologias
emergentes.
Meios de transmissão
Rádio - 5G
