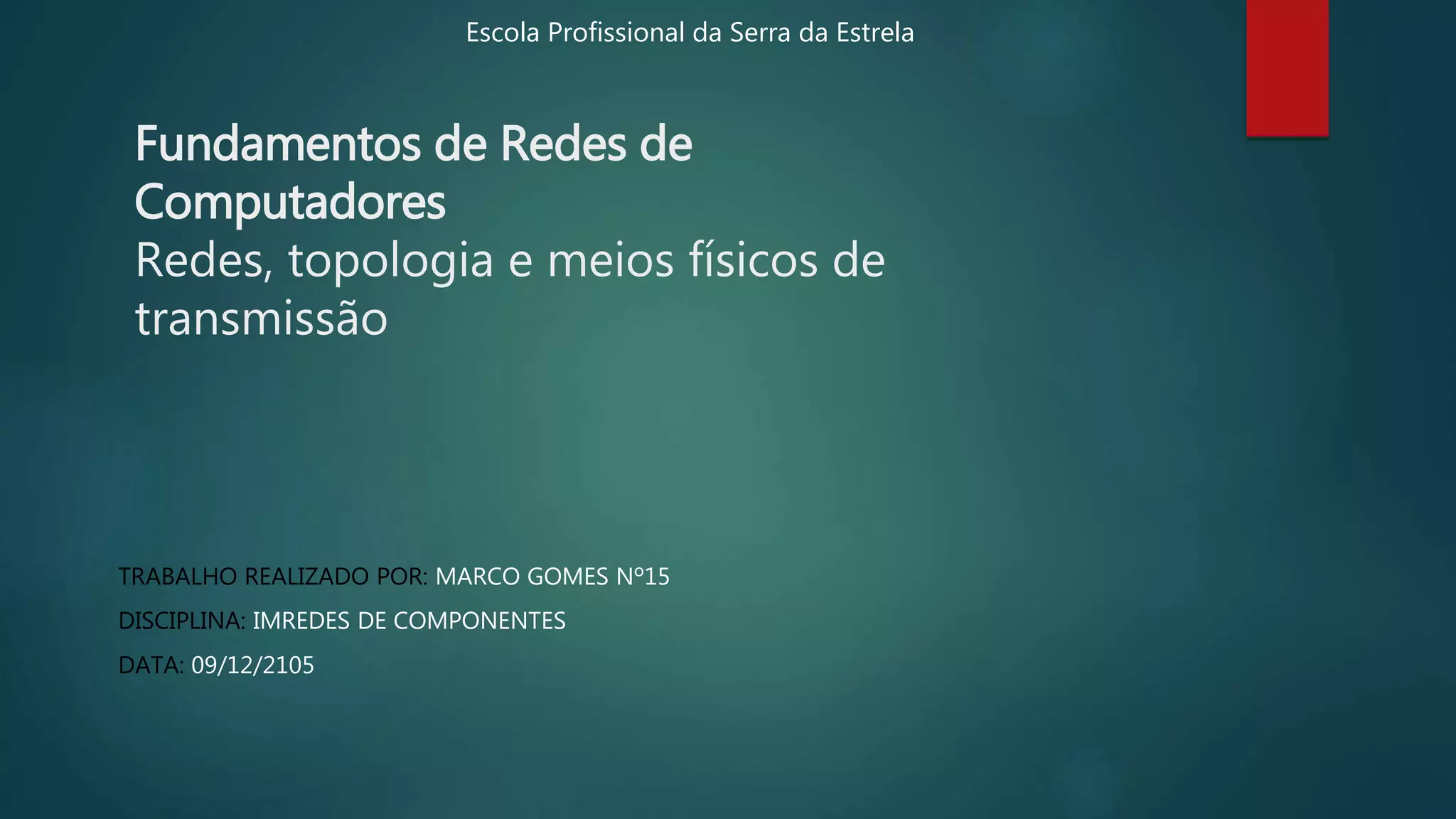

1. Fundamentos de Redes de
Computadores
Redes, topologia e meios físicos de
transmissão
TRABALHO REALIZADO POR: MARCO GOMES Nº15
DISCIPLINA: IMREDES DE COMPONENTES
DATA: 09/12/2105
Escola Profissional da Serra da Estrela

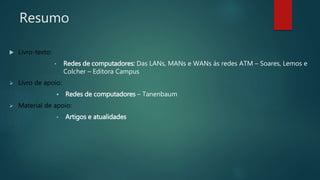

2. Resumo
 Livro-texto:
• Redes de computadores: Das LANs, MANs e WANs ás redes ATM – Soares, Lemos e
Colcher – Editora Campus
 Livro de apoio:
 Redes de computadores – Tanenbaum
 Material de apoio:
• Artigos e atualidades

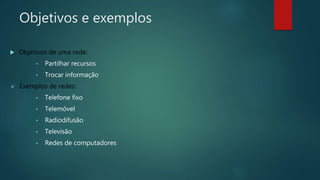

3. Objetivos e exemplos
 Objetivos de uma rede:
• Partilhar recursos
• Trocar informação
 Exemplos de redes:
• Telefone fixo
• Telemóvel
• Radiodifusão
• Televisão
• Redes de computadores

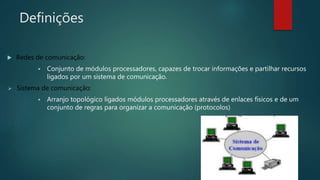

4. Definições
 Redes de comunicação:
 Conjunto de módulos processadores, capazes de trocar informações e partilhar recursos
ligados por um sistema de comunicação.
 Sistema de comunicação:
 Arranjo topológico ligados módulos processadores através de enlaces físicos e de um
conjunto de regras para organizar a comunicação (protocolos)

5. Parâmetros de comparação
 Retardo de transferência:
• Tempo gasto entre o pedido e a entrega da mensagem.
 Confiabilidade:
• Medida em tempo médio entre falhas (MTBF), tolerância a falhas, tempo médio de reparo
(MTTR) e folhas de reconfiguração entre falhas.
 Modularidade:
• Grau de alteração de desempenho da rede sem alterar o projeto original.

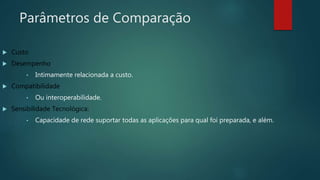

6. Parâmetros de Comparação
 Custo
 Desempenho
• Intimamente relacionada a custo.
 Compatibilidade
• Ou interoperabilidade.
 Sensibilidade Tecnológica:
• Capacidade de rede suportar todas as aplicações para qual foi preparada, e além.

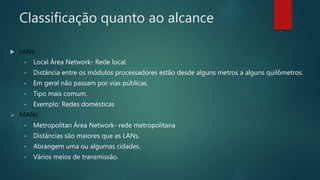

7. Classificação quanto ao alcance
 LANs:
• Local Área Network- Rede local
• Distância entre os módulos processadores estão desde alguns metros a alguns quilômetros.
• Em geral não passam por vias públicas.
• Tipo mais comum.
• Exemplo: Redes domésticas
 MANs:
• Metropolitan Área Network- rede metropolitana
• Distâncias são maiores que as LANs.
• Abrangem uma ou algumas cidades.
• Vários meios de transmissão.

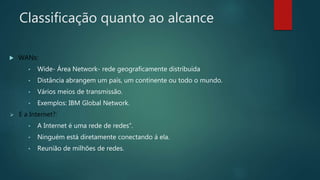

8. Classificação quanto ao alcance
 WANs:
• Wide- Área Network- rede geograficamente distribuída
• Distância abrangem um país, um continente ou todo o mundo.
• Vários meios de transmissão.
• Exemplos: IBM Global Network.
 E a Internet?:
• A Internet é uma rede de redes”.
• Ninguém está diretamente conectando á ela.
• Reunião de milhões de redes.

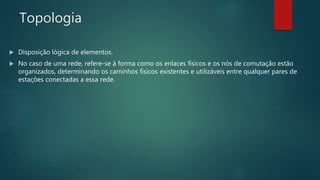

9. Topologia
 Disposição lógica de elementos.
 No caso de uma rede, refere-se á forma como os enlaces físicos e os nós de comutação estão
organizados, determinando os caminhos físicos existentes e utilizáveis entre qualquer pares de
estações conectadas a essa rede.

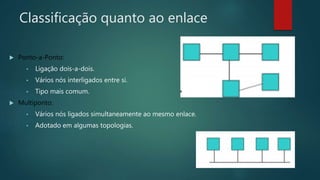

10. Classificação quanto ao enlace
 Ponto-a-Ponto:
• Ligação dois-a-dois.
• Vários nós interligados entre si.
• Tipo mais comum.
 Multiponto:
• Vários nós ligados simultaneamente ao mesmo enlace.
• Adotado em algumas topologias.

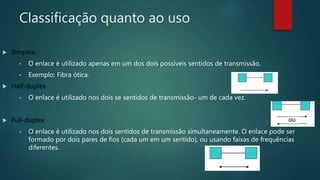

11. Classificação quanto ao uso
 Simplex:
• O enlace é utilizado apenas em um dos dois possíveis sentidos de transmissão.
• Exemplo: Fibra ótica.
 Half-duplex
• O enlace é utilizado nos dois se sentidos de transmissão- um de cada vez.
 Full-duplex:
• O enlace é utilizado nos dois sentidos de transmissão simultaneamente. O enlace pode ser
formado por dois pares de fios (cada um em um sentido), ou usando faixas de frequências
diferentes.

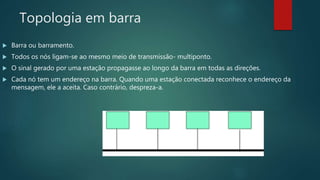

12. Topologia em barra
 Barra ou barramento.
 Todos os nós ligam-se ao mesmo meio de transmissão- multiponto.
 O sinal gerado por uma estação propagasse ao longo da barra em todas as direções.
 Cada nó tem um endereço na barra. Quando uma estação conectada reconhece o endereço da
mensagem, ele a aceita. Caso contrário, despreza-a.

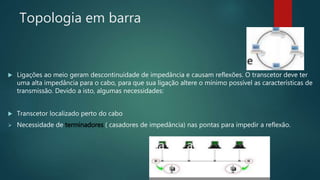

13. Topologia em barra
 Ligações ao meio geram descontinuidade de impedância e causam reflexões. O transcetor deve ter
uma alta impedância para o cabo, para que sua ligação altere o mínimo possível as características de
transmissão. Devido a isto, algumas necessidades:
 Transcetor localizado perto do cabo
 Necessidade de terminadores ( casadores de impedância) nas pontas para impedir a reflexão.

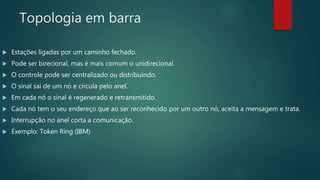

14. Topologia em barra
 Estações ligadas por um caminho fechado.
 Pode ser birecional, mas é mais comum o unidirecional.
 O controle pode ser centralizado ou distribuindo.
 O sinal sai de um nó e circula pelo anel.
 Em cada nó o sinal é regenerado e retransmitido.
 Cada nó tem o seu endereço que ao ser reconhecido por um outro nó, aceita a mensagem e trata.
 Interrupção no anel corta a comunicação.
 Exemplo: Token Ring (IBM)

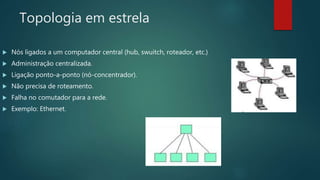

15. Topologia em estrela
 Nós ligados a um computador central (hub, swuitch, roteador, etc.)
 Administração centralizada.
 Ligação ponto-a-ponto (nó-concentrador).
 Não precisa de roteamento.
 Falha no comutador para a rede.
 Exemplo: Ethernet.

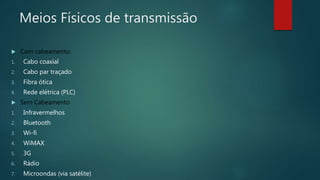

16. Meios Físicos de transmissão
 Com cabeamento:
1. Cabo coaxial
2. Cabo par traçado
3. Fibra ótica
4. Rede elétrica (PLC)
 Sem Cabeamento
1. Infravermelhos
2. Bluetooth
3. Wi-fi
4. WiMAX
5. 3G
6. Rádio
7. Microondas (via satélite)

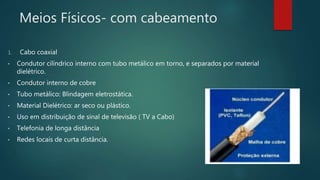

17. Meios Físicos- com cabeamento
1. Cabo coaxial
• Condutor cilíndrico interno com tubo metálico em torno, e separados por material
dielétrico.
• Condutor interno de cobre
• Tubo metálico: Blindagem eletrostática.
• Material Dielétrico: ar seco ou plástico.
• Uso em distribuição de sinal de televisão ( TV a Cabo)
• Telefonia de longa distância
• Redes locais de curta distância.
