1) O documento descreve os elementos básicos de uma circunferência e círculo, incluindo centro, raio, diâmetro, arco, corda e flecha. 2) É definido circunferência, círculo, posições como circunscrita e inscrita, e tipos como concêntricas e secante. 3) Exemplos de exercícios são fornecidos para ilustrar o uso desses conceitos em desenhos geométricos.

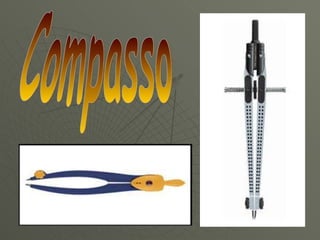

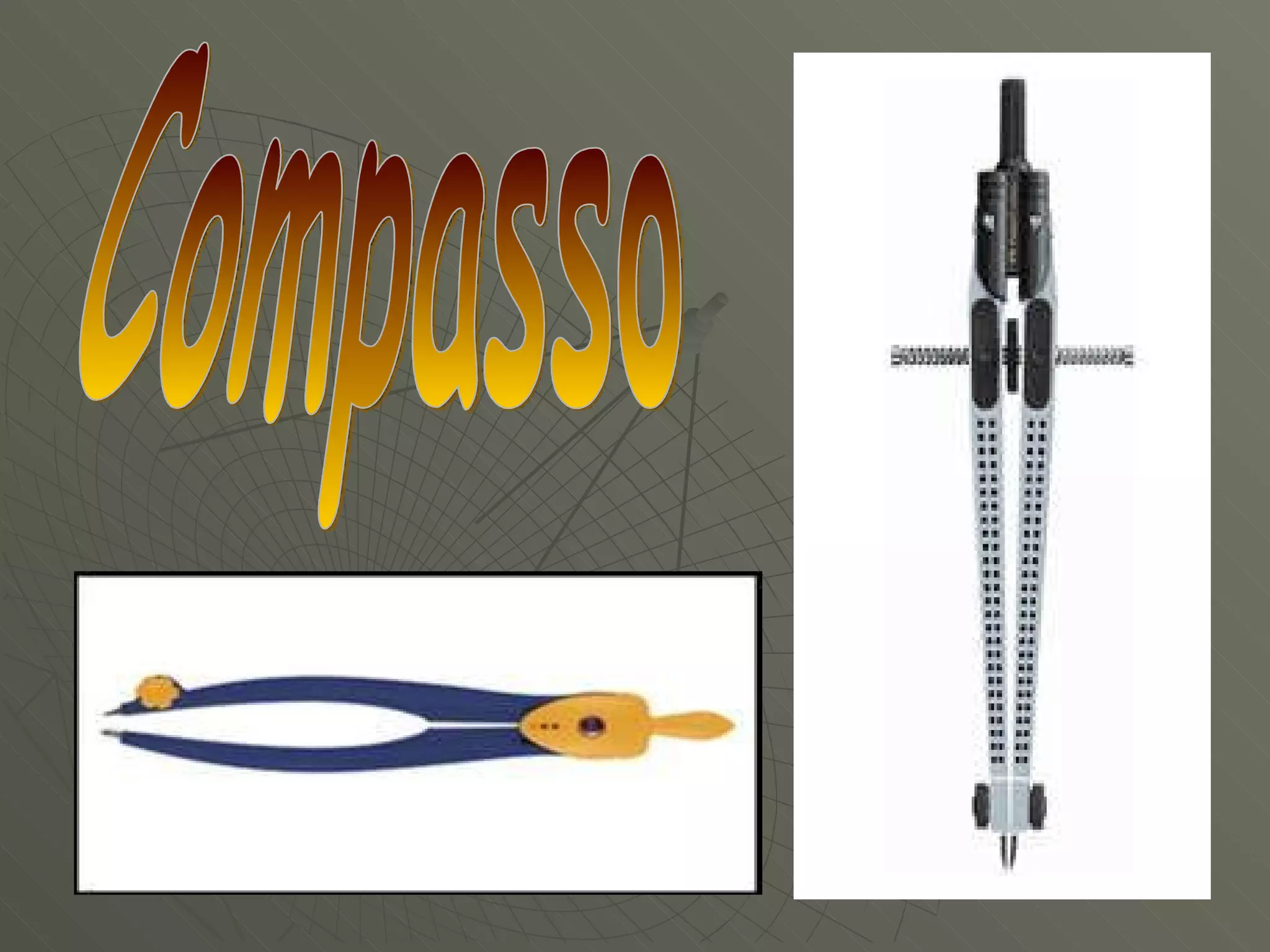

1. Compasso

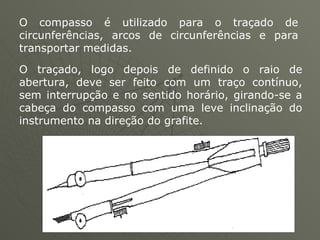

2. O compasso é utilizado para o traçado de circunferências, arcos de circunferências e para transportar medidas. O traçado, logo depois de definido o raio de abertura, deve ser feito com um traço contínuo, sem interrupção e no sentido horário, girando-se a cabeça do compasso com uma leve inclinação do instrumento na direção do grafite.

3. DEFINIÇÃO DE CIRCUNFERÊNCIA 1 - lugar geométrico dos pontos de um plano, eqüidistantes de um ponto fixo chamado centro; 2 - curva plana fechada que se obtém quando da interseção de um cone circular reto com um plano paralelo a sua base. c r

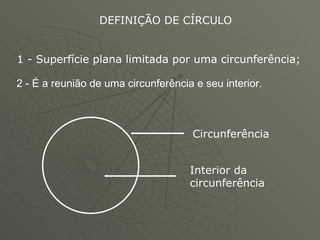

4. DEFINIÇÃO DE CÍRCULO 1 - Superfície plana limitada por uma circunferência; 2 - É a reunião de uma circunferência e seu interior. Circunferência Interior da circunferência

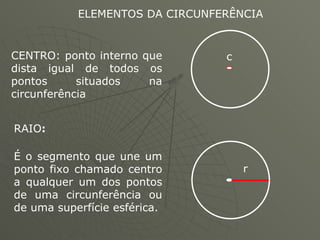

5. ELEMENTOS DA CIRCUNFERÊNCIA CENTRO: ponto interno que dista igual de todos os pontos situados na circunferência RAIO : É o segmento que une um ponto fixo chamado centro a qualquer um dos pontos de uma circunferência ou de uma superfície esférica. c r

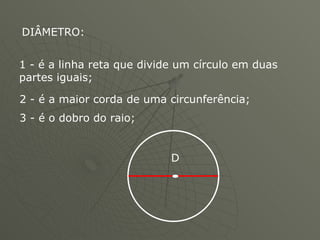

6. DIÂMETRO: 1 - é a linha reta que divide um círculo em duas partes iguais; 2 - é a maior corda de uma circunferência; 3 - é o dobro do raio; D

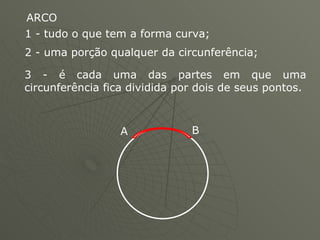

7. ARCO 1 - tudo o que tem a forma curva; 2 - uma porção qualquer da circunferência; 3 - é cada uma das partes em que uma circunferência fica dividida por dois de seus pontos. A B

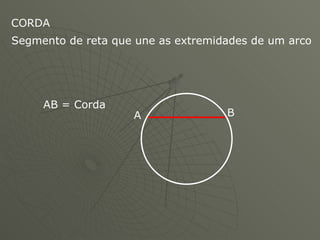

8. CORDA Segmento de reta que une as extremidades de um arco AB = Corda A B

9. FLECHA É o segmento do raio compreendido entre o arco e a corda perpendicular ao raio MC = Flecha M C

10. TANGENTE Linha ou superfície que toca outra linha ou superfície num só ponto NORMAL: 1 - é a perpendicular à tangente que passa pelo ponto da curva 2 - é a reta que passa pelo centro da circunferência Tangente Normal

11. POSIÇÕES DA CIRCUNFERÊNCIA CIRCUNSCRITA: é a circunferência que passa pelos vértices do polígono regular A B C D E r

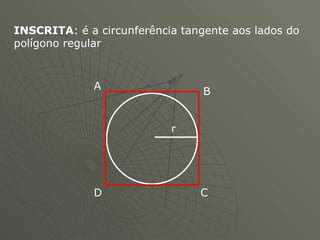

12. INSCRITA : é a circunferência tangente aos lados do polígono regular A B C D r

13. CONCÊNTRICAS: diz-se de duas ou mais circunferências que têm o mesmo centro

14. SECANTES: são duas circunferências que se intersectam em dois pontos. A B

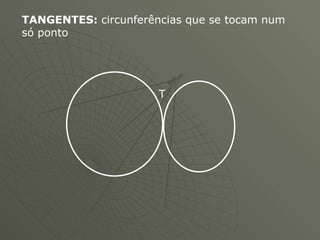

15. TANGENTES: circunferências que se tocam num só ponto T

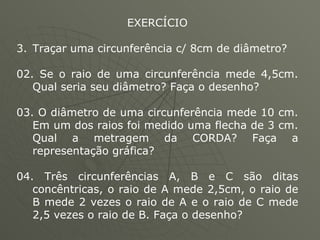

16. EXERCÍCIO Traçar uma circunferência c/ 8cm de diâmetro? 02. Se o raio de uma circunferência mede 4,5cm. Qual seria seu diâmetro? Faça o desenho? 03. O diâmetro de uma circunferência mede 10 cm. Em um dos raios foi medido uma flecha de 3 cm. Qual a metragem da CORDA? Faça a representação gráfica? 04. Três circunferências A, B e C são ditas concêntricas, o raio de A mede 2,5cm, o raio de B mede 2 vezes o raio de A e o raio de C mede 2,5 vezes o raio de B. Faça o desenho?
