A planta de situação apresenta a posição do terreno em relação aos arredores e a posição da construção em relação ao terreno, mostrando suas dimensões. Deve-se usar escala de 1:500, mostrar a frente da construção voltada para baixo, o contorno externo da construção hachurado, todas as cotas necessárias, a nomenclatura e escala no canto inferior, e indicar o terreno, posição da construção em relação aos limites do terreno, e orientação geográfica com o norte magnético.

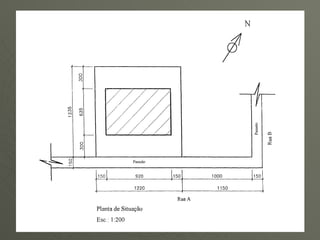

1. Planta de Situação

2. A PLANTA DE SITUAÇÃO, é uma das partes constituintes de um projeto arquitetônico; Tem como objetivo apresentar a posição do lote (terreno) em relação a seus confrontantes (ruas, praças, etc.) e a posição da construção em relação ao lote com as suas devidas dimensões.

3. Principais recomendações no traçado da planta de situação a) Escala mínima a ser adotada será de 1-500; b) A frente principal da construção deverá ser desenhada voltada para baixo c) A construção será representada na planta de situação apenas pelo seu contorno externo, sendo o seu interior hachurado (linha contínua estreita - fina); d) O desenho deverá conter todas as cotas necessárias

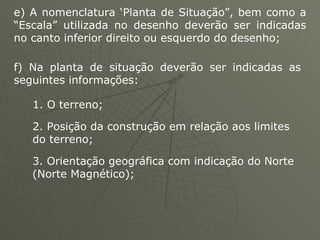

4. e) A nomenclatura ‘Planta de Situação”, bem como a “Escala” utilizada no desenho deverão ser indicadas no canto inferior direito ou esquerdo do desenho; f) Na planta de situação deverão ser indicadas as seguintes informações: 1. O terreno; 2. Posição da construção em relação aos limites do terreno; 3. Orientação geográfica com indicação do Norte (Norte Magnético);
