O documento apresenta uma aula sobre noções fundamentais de desenho técnico, abordando seu histórico, importância, normas, instrumentos e materiais básicos.

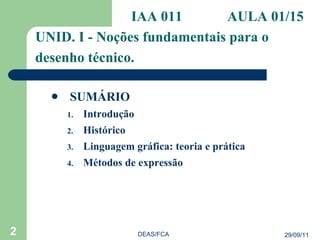

1. Desenho Técnico IAA011 Professor: HERON S. COSTA AULA 01/15 - UNIDADE I - Noções fundamentais para o desenho técnico.

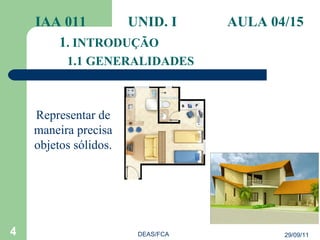

4. IAA 011 UNID. I AULA 04/15 1 . INTRODUÇÃO 1.1 GENERALIDADES 29/09/11 DEAS/FCA Representar de maneira precisa objetos sólidos.

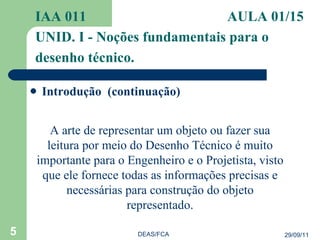

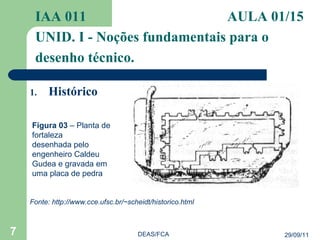

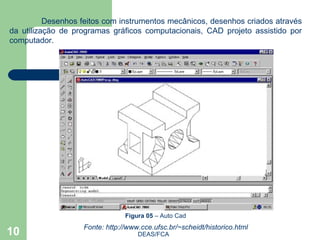

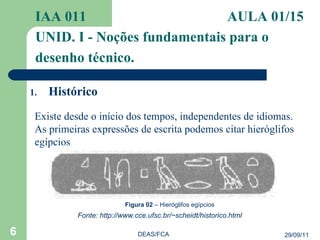

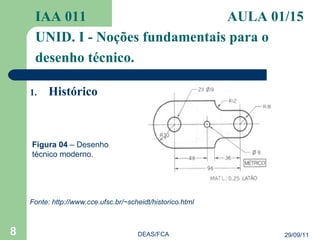

10. DEAS/FCA Desenhos feitos com instrumentos mecânicos, desenhos criados através da utilização de programas gráficos computacionais, CAD projeto assistido por computador. Figura 05 – Auto Cad Fonte: http://www.cce.ufsc.br/~scheidt/historico.html

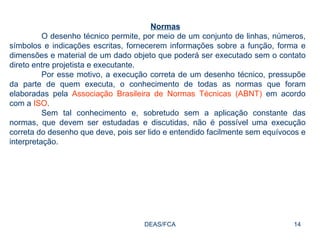

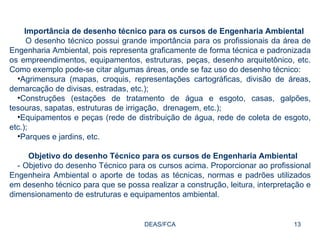

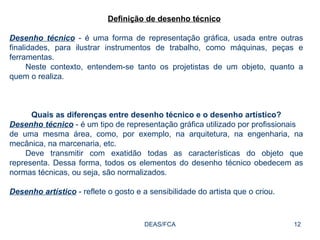

14. DEAS/FCA Normas O desenho técnico permite, por meio de um conjunto de linhas, números, símbolos e indicações escritas, fornecerem informações sobre a função, forma e dimensões e material de um dado objeto que poderá ser executado sem o contato direto entre projetista e executante. Por esse motivo, a execução correta de um desenho técnico, pressupõe da parte de quem executa, o conhecimento de todas as normas que foram elaboradas pela Associação Brasileira de Normas Técnicas (ABNT) em acordo com a ISO . Sem tal conhecimento e, sobretudo sem a aplicação constante das normas, que devem ser estudadas e discutidas, não é possível uma execução correta do desenho que deve, pois ser lido e entendido facilmente sem equívocos e interpretação.

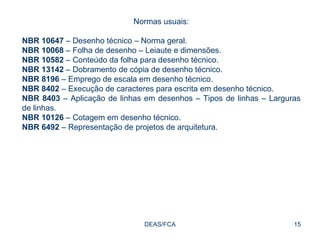

15. DEAS/FCA Normas usuais: NBR 10647 – Desenho técnico – Norma geral. NBR 10068 – Folha de desenho – Leiaute e dimensões. NBR 10582 – Conteúdo da folha para desenho técnico. NBR 13142 – Dobramento de cópia de desenho técnico. NBR 8196 – Emprego de escala em desenho técnico. NBR 8402 – Execução de caracteres para escrita em desenho técnico. NBR 8403 – Aplicação de linhas em desenhos – Tipos de linhas – Larguras de linhas. NBR 10126 – Cotagem em desenho técnico. NBR 6492 – Representação de projetos de arquitetura.

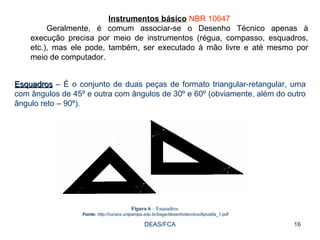

17. DEAS/FCA Compassos – são instrumentos empregados para traçar circunferências, seus arcos, ou transportar medidas. Figura 7 – Compasso Fonte: http://cursos.unipampa.edu.br/bage/desenhotecnico/Apostila_1.pdf Transferidor de 180º – É um instrumento utilizado na construção e medição de ângulos. Figura 8 – Transferidor Fonte: http://cursos.unipampa.edu.br/bage/desenhotecnico/Apostila_1.pdf

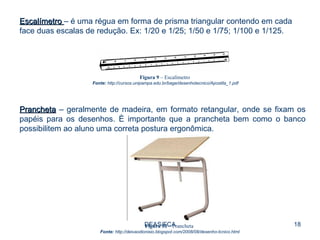

18. DEAS/FCA Escalímetro – é uma régua em forma de prisma triangular contendo em cada face duas escalas de redução. Ex: 1/20 e 1/25; 1/50 e 1/75; 1/100 e 1/125. Figura 9 – Escalímetro Fonte: http://cursos.unipampa.edu.br/bage/desenhotecnico/Apostila_1.pdf Prancheta – geralmente de madeira, em formato retangular, onde se fixam os papéis para os desenhos. È importante que a prancheta bem como o banco possibilitem ao aluno uma correta postura ergonômica. Figura 10 – Prancheta Fonte: http://deivaodionisio.blogspot.com/2008/08/desenho-tcnico.html

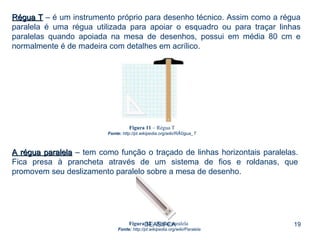

19. DEAS/FCA Régua T – é um instrumento próprio para desenho técnico. Assim como a régua paralela é uma régua utilizada para apoiar o esquadro ou para traçar linhas paralelas quando apoiada na mesa de desenhos, possui em média 80 cm e normalmente é de madeira com detalhes em acrílico. Figura 11 – Régua T Fonte: http://pt.wikipedia.org/wiki/Régua_T A régua paralela – tem como função o traçado de linhas horizontais paralelas. Fica presa à prancheta através de um sistema de fios e roldanas, que promovem seu deslizamento paralelo sobre a mesa de desenho. Figura 12 – Régua paralela Fonte: http://pt.wikipedia.org/wiki/Paralela

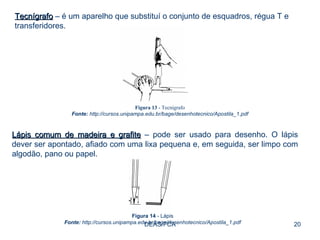

20. DEAS/FCA Tecnígrafo – é um aparelho que substituí o conjunto de esquadros, régua T e transferidores. Figura 13 - Tecnígrafo Fonte: http://cursos.unipampa.edu.br/bage/desenhotecnico/Apostila_1.pdf Lápis comum de madeira e grafite – pode ser usado para desenho. O lápis dever ser apontado, afiado com uma lixa pequena e, em seguida, ser limpo com algodão, pano ou papel. Figura 14 - Lápis Fonte: http://cursos.unipampa.edu.br/bage/desenhotecnico/Apostila_1.pdf

21. DEAS/FCA Lapiseiras - Estão disponíveis lapiseiras que utilizam minas de 0,3 mm, 0,5mm, 0,7mm e 0,9mm,principalmente. O ideal é que a lapiseira tenha uma pontaleta de aço, com a função de proteger o grafite da quebra quando pressionado ao esquadro. Figura 15 – Lapiseiras mecânicas Fonte: http://cursos.unipampa.edu.br/bage/desenhotecnico/Apostila_1.pdf * Atualmente é mais prático o uso de lapiseira. Recomenda-se a de 0,5mm e a de 0,9mm, com grafite HB . **Tanto o lápis quanto a lapiseiras são capazes de produzir desenhos de qualidade. Sua preferência pessoal é uma questão de OPÇÃO e de HABILIDADE PESSOAL. A borracha – sempre se deve utilizar borracha macia, compatível com o trabalho para evitar danificar a superfície do desenho. Evitar o uso de borrachas para tinta, que geralmente são mais abrasivas para a superfície de desenho. Figura 16 - Borracha Fonte: www.frutodearte.com.br/product

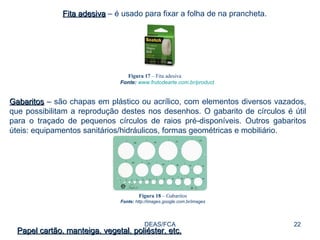

22. DEAS/FCA Fita adesiva – é usado para fixar a folha de na prancheta. Figura 17 – Fita adesiva Fonte: www.frutodearte.com.br/product Gabaritos – são chapas em plástico ou acrílico, com elementos diversos vazados, que possibilitam a reprodução destes nos desenhos. O gabarito de círculos é útil para o traçado de pequenos círculos de raios pré-disponíveis. Outros gabaritos úteis: equipamentos sanitários/hidráulicos, formas geométricas e mobiliário. Figura 18 – Gabaritos Fonte: http://images.google.com.br/images Papel cartão, manteiga, vegetal, poliéster, etc.
