1. Desenho de Instalações
Hidráulicas
NBR 5626: 1998
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

2. CVT- MESQUITA – BOMBEIRO
HIDRÁULICO
– PROFª DAGMAR

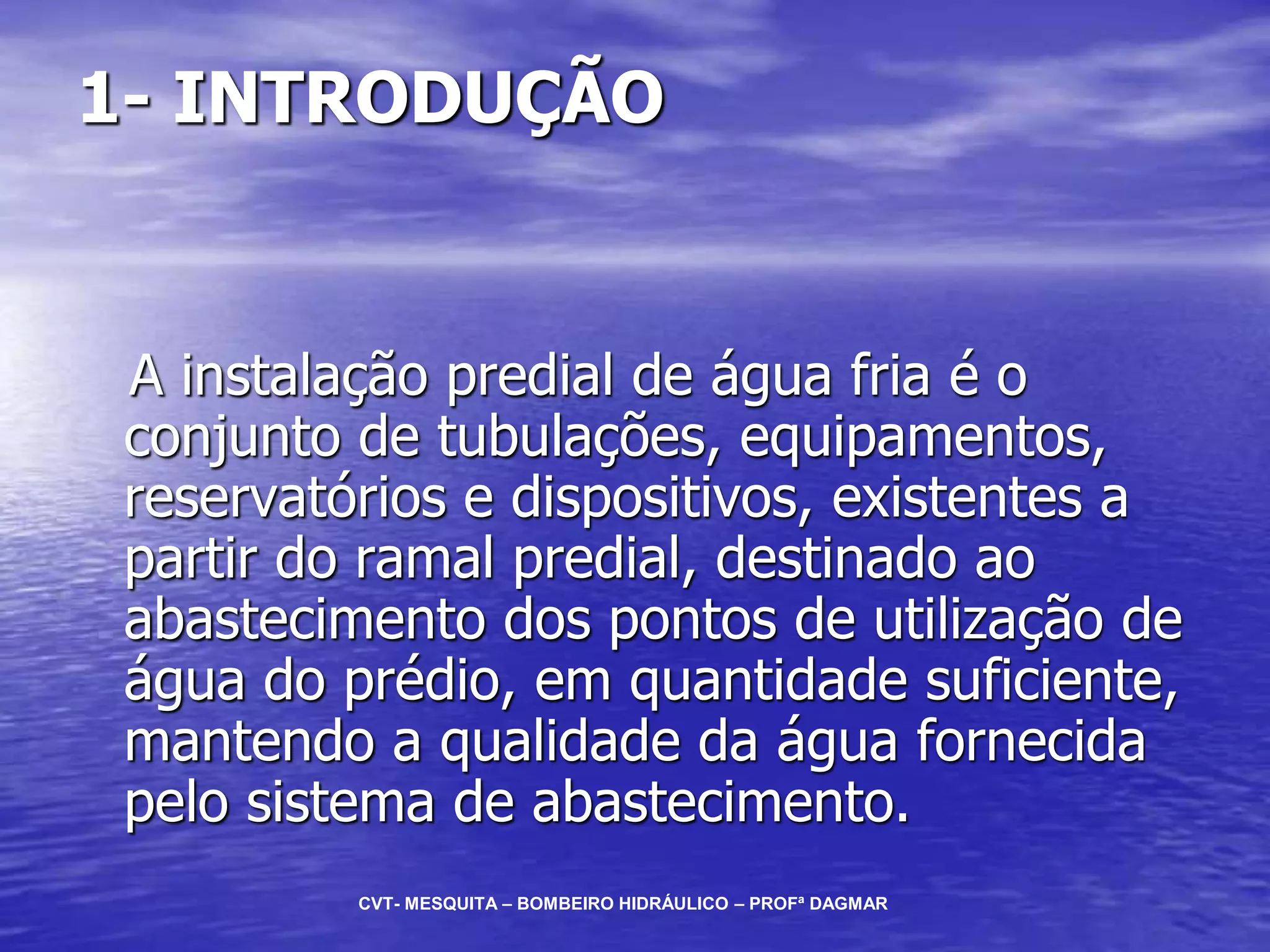

3. 1- INTRODUÇÃO
A instalação predial de água fria é o
conjunto de tubulações, equipamentos,
reservatórios e dispositivos, existentes a
partir do ramal predial, destinado ao
abastecimento dos pontos de utilização de
água do prédio, em quantidade suficiente,
mantendo a qualidade da água fornecida
pelo sistema de abastecimento.
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

4. CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

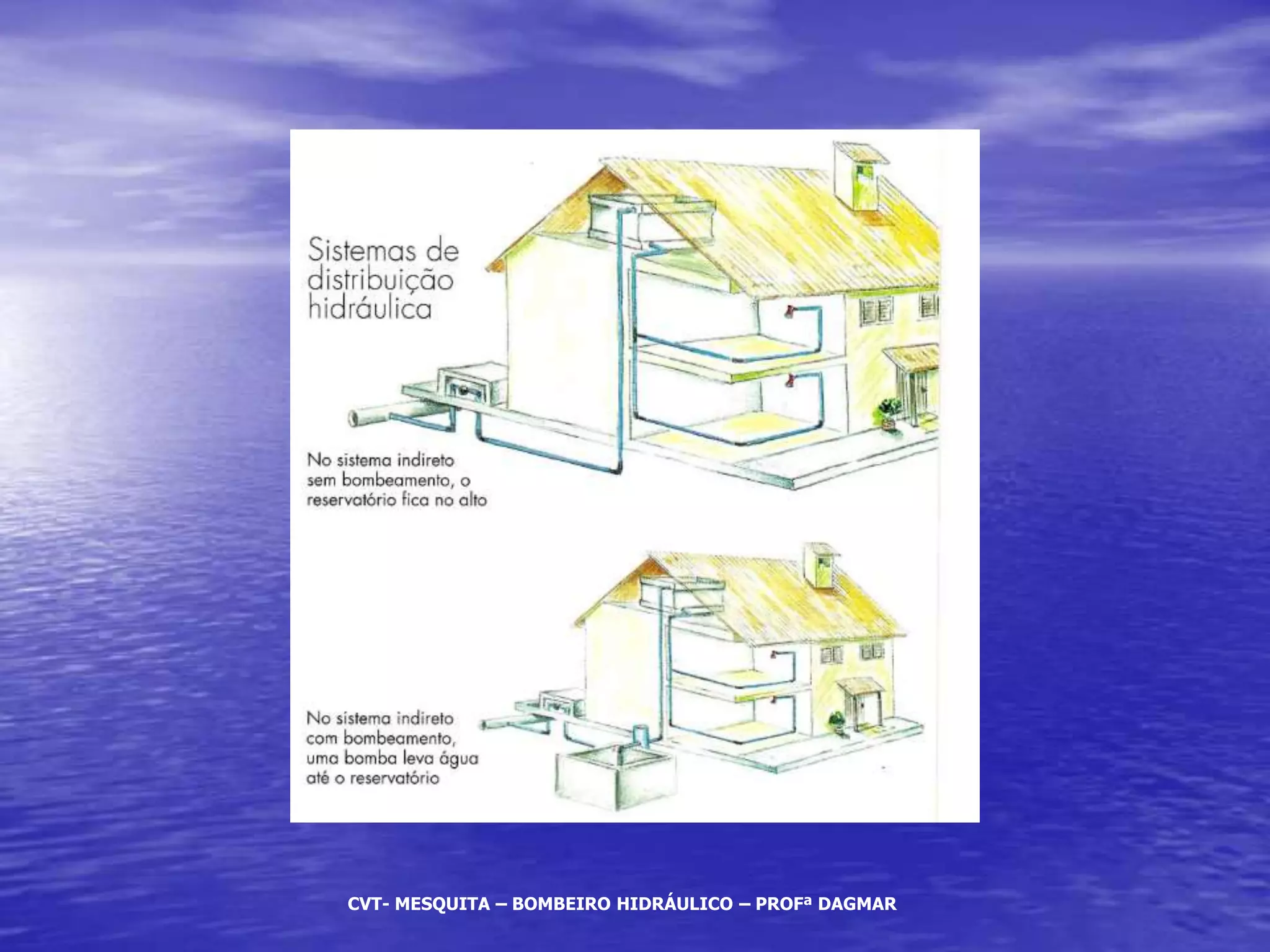

5. CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

7. 2- O PROJETO COMPLETO COMPREENDE:
• Plantas, cortes, detalhes e vistas
isométricas com dimensionamento e
traçados dos condutores.
• Memorial descritivo
• Especificações do material
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

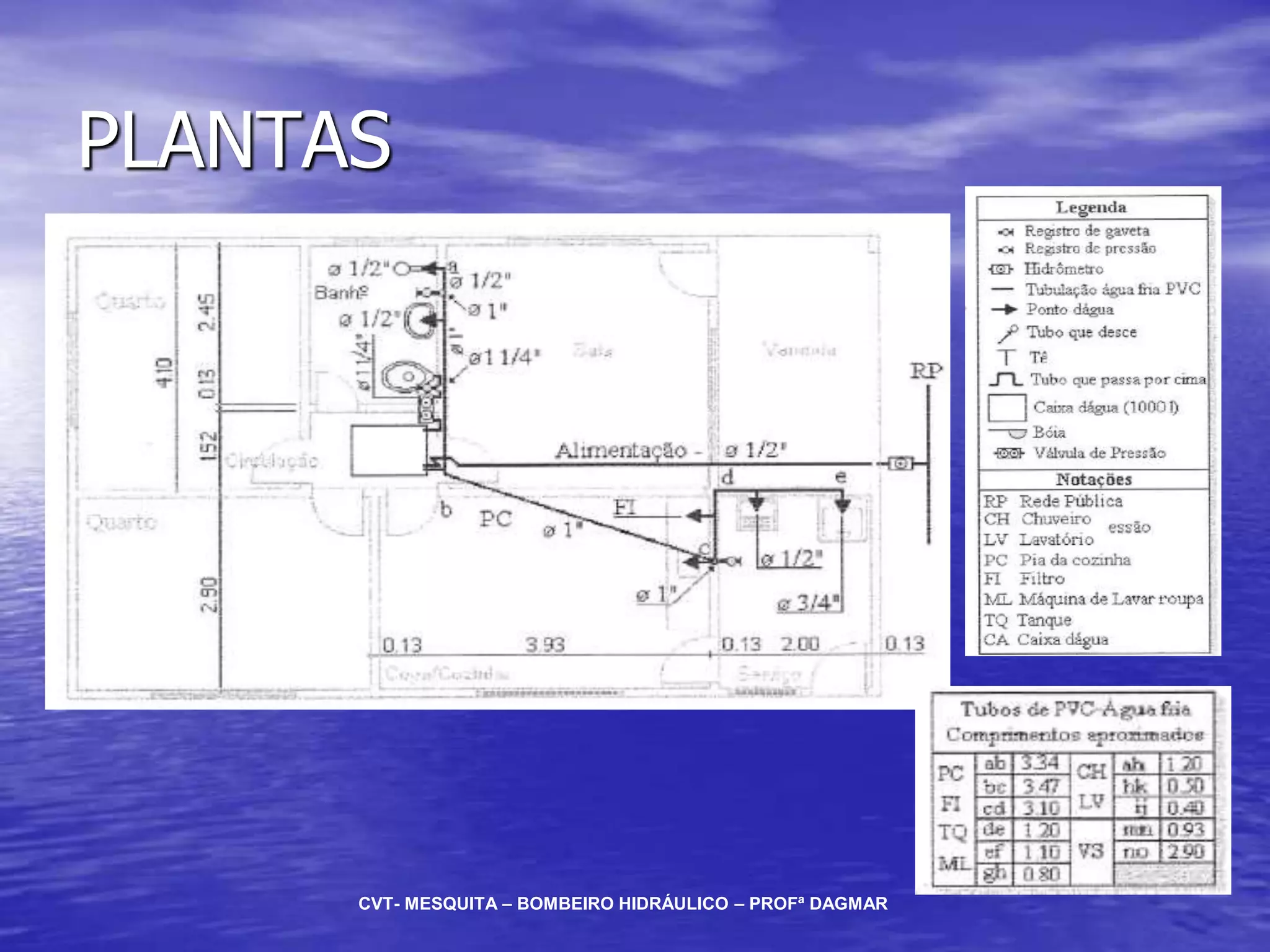

8. PLANTAS
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

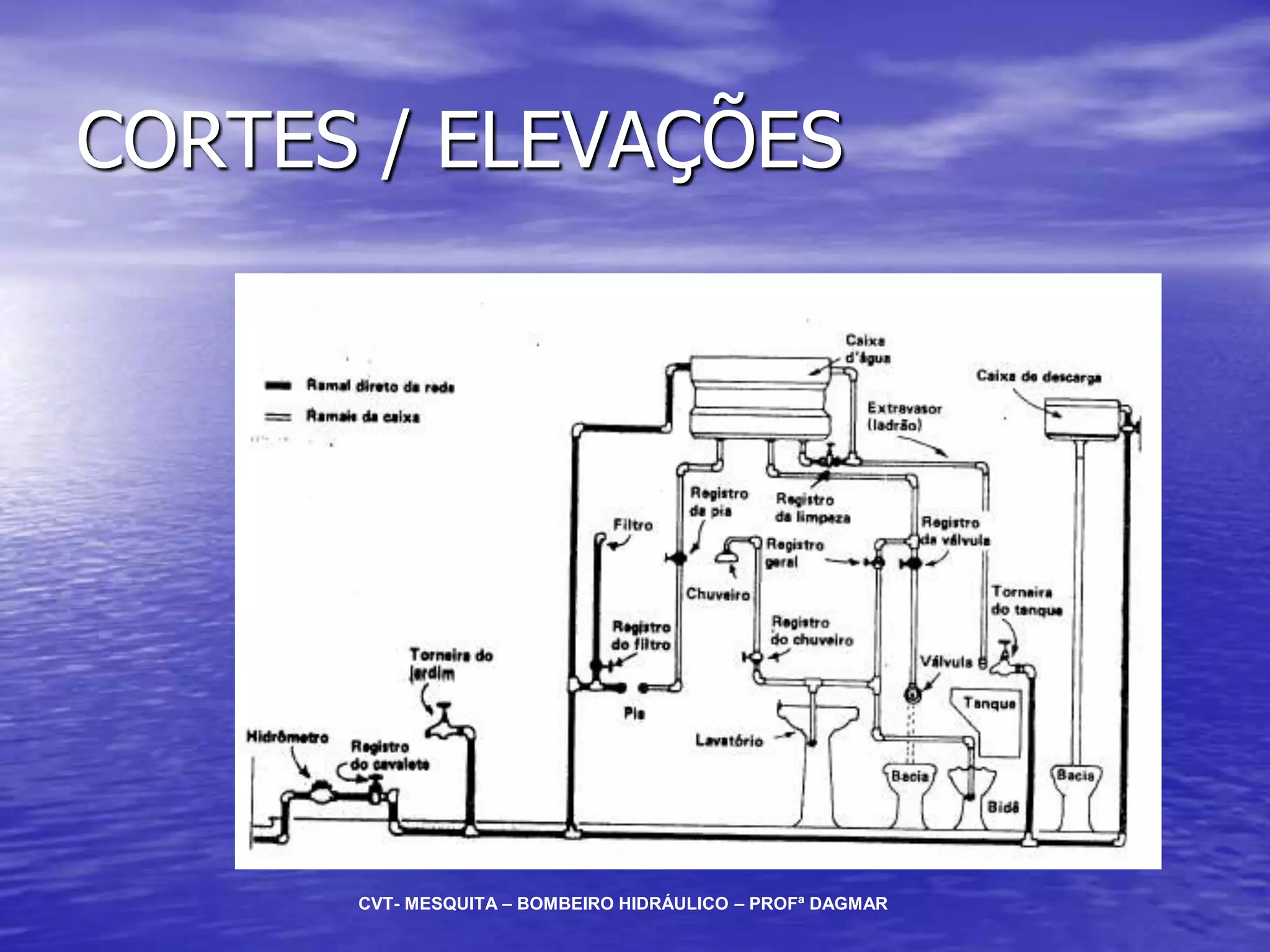

9. CORTES / ELEVAÇÕES
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

10. CORTES / ELEVAÇÕES
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

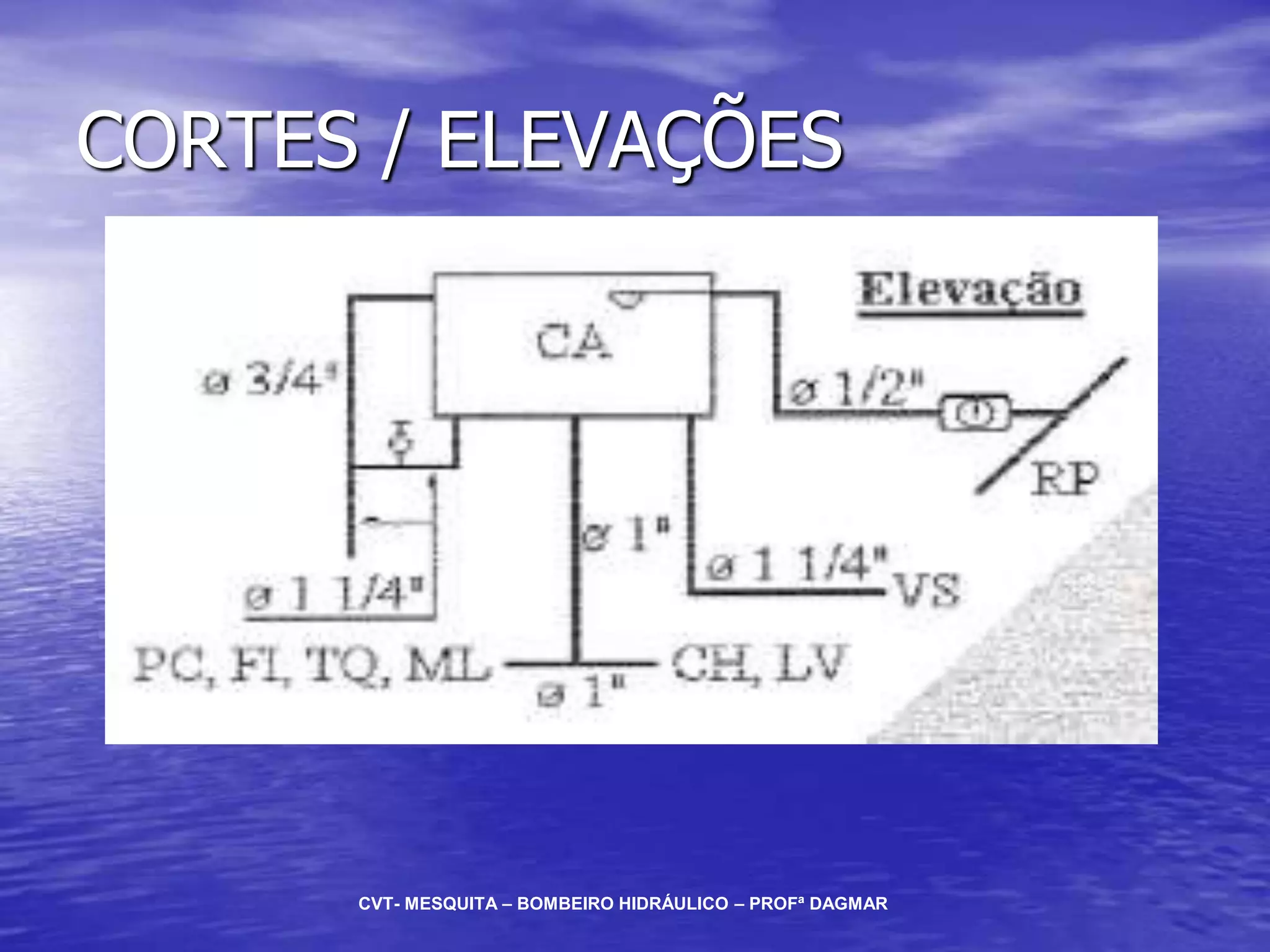

11. CORTES / ELEVAÇÕES
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

12. DETALHES
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

13. VISTAS ISOMÉTRICAS
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

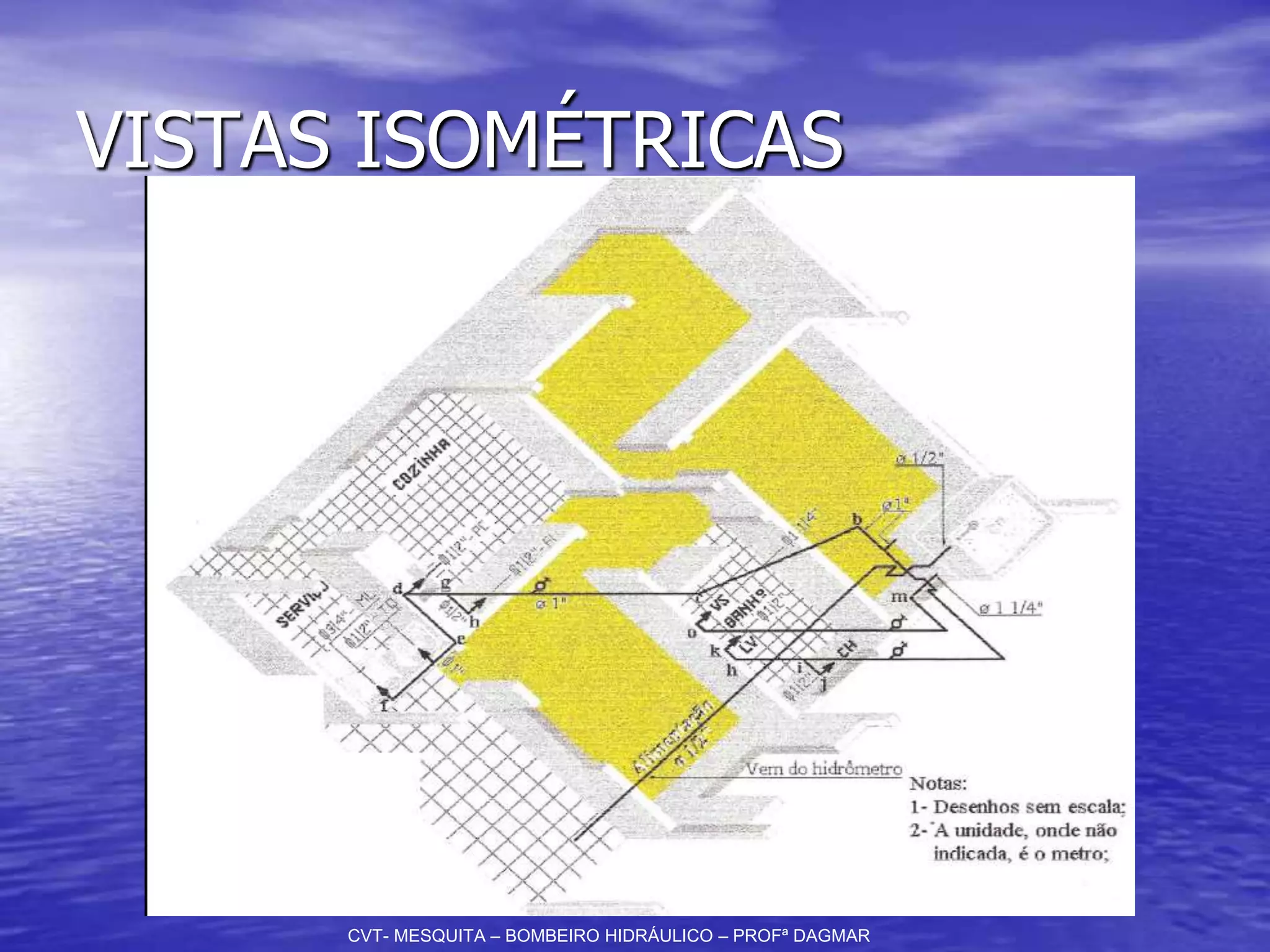

14. VISTAS ISOMÉTRICAS
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

15. MEMORIAL DESCRITIVO
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR
Definição de procedimentos e técnicas de execução utilizados
em cada etapa.
Aqui são definidas as maneiras de executar cada etapa dos revestimentos,
descrevendo-se, detalhadamente as técnicas utilizadas na mão-de-obra.
Geralmente a execução é dividida em 7 fases:
1-Limpeza preliminar da fachada:
2-Chapisco:
3-Emboço:
4-Assentamento da cerâmica:
5-Rejuntamento:
6-Aplicação do selante:
7-Limpeza final:

16. ESPECIFICAÇÃO TÉCNICA DO MATERIAL
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

17. 3-ESCALAS: (Ref.: NBR 8196)
Escala: é a relação entre a dimensão linear de um objeto (ou
elemento) representado no desenho e a dimensão real deste objeto
(ou elemento), devendo ser indicada,obrigatoriamente, na legenda.
Quando for necessário o uso de mais uma escala na folha para
desenho, estas devem estar indicadas junto à identificação do
detalhe ou vista a que se referem. E, na legenda, deve constar a
palavra indicada.
• Escala natural: é a escala onde a representação do objeto (ou
elemento) é feita em sua verdadeira grandeza.
• Escala de ampliação: é a escala onde a representação do objeto
(ou elemento) é maior que sua verdadeira grandeza.
• Escala de redução: é a escala onde a representação do objeto (ou
elemento) é menor que sua verdadeira grandeza.
Escalas mais usadas: 1:100, 1:50, 1:25, 1:20
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

18. 4- RAMAL DE ABASTECIMENTO
• Ramal predial ou externo : É o trecho de
tubulação localizado entre o distribuidor
público de água e o aparelho medidor.
• Ramal interno ou alimentador predial : É o
trecho que se estende a partir do aparelho
medidor até a entrada de um reservatório.
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

19. CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

20. 5 - INSTALAÇÃO PREDIAL
• Compreende o ramal interno e a rede predial de distribuição.
• REDE PREDIAL DE DISTRIBUIÇÃO : É o conjunto de tubulações,
compreendido pelos barriletes, colunas de distribuição, ramais e sub-ramais
• BARRILETE : É a tubulação que sai do reservatório da qual derivam as
colunas de distribuição.
• COLUNA DE DISTRIBUIÇÃO OU PRUMADAS DE ALIMENTAÇÃO : É a
tubulação vertical que sai do Barrilete e destina-se a alimentação dos
ramais.
• RAMAL : É a tubulação derivada da coluna de distribuição e destinada a
alimentar os sub-ramais.
• SUB-RAMAL : É a tubulação que liga à peça de utilização.
• TUBO VENTILADOR : É a tubulação destinada a permitir o acesso de ar
atmosférico ao interior das colunas de distribuição para expulsar as bolhas
de ar da mesma, melhorando o desempenho final das peças de utilização.
• HIDRÔMETRO : É o aparelho que mede o consumo de água
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

21. CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

22. CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

23. 6 - DIMENSIONAMENTO :
• RESERVATÓRIO : A estimativa de consumo diário de
água para residências é de 200 a 250 l/dia per capita. A
capacidade do reservatório deve atender ao consumo
diário, acrescido de 20% como reserva de água para 1°
combate a incêndio.
• TUBULAÇÃO : As vazões que cada peça de utilização
necessita para um perfeito funcionamento estão
relacionadas com um número chamado "peso das peças
de utilização". Esses pesos tem relação direta com os
diâmetros mínimos necessários ao funcionamento das
peças.
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

24. TABELA DE PESOS :
PONTOS DE UTILIZAÇÃO PARA : PESO
Bebedouro 0,1
Bica de Banheira 1,0
Bidê 0,1
Caixa de descarga para bacia sanitária ou mictório não aspirante 0,3
Chuveiro 0,5
Maquina de lavar prato ou roupa 1,0
Torneira ou misturador ( água fria ) de lavatório 0,5
Torneira ou misturador ( água fria ) de pia de cozinha 0,7
Torneira de pia de despejo ou tanque de lavar roupa 1,0
Válvula de descarga para bacia sanitária 40,0
Válvula de descarga para mictório auto-aspirante 2,8
Válvula de descarga ou registro para mictório não aspirante 0,3
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

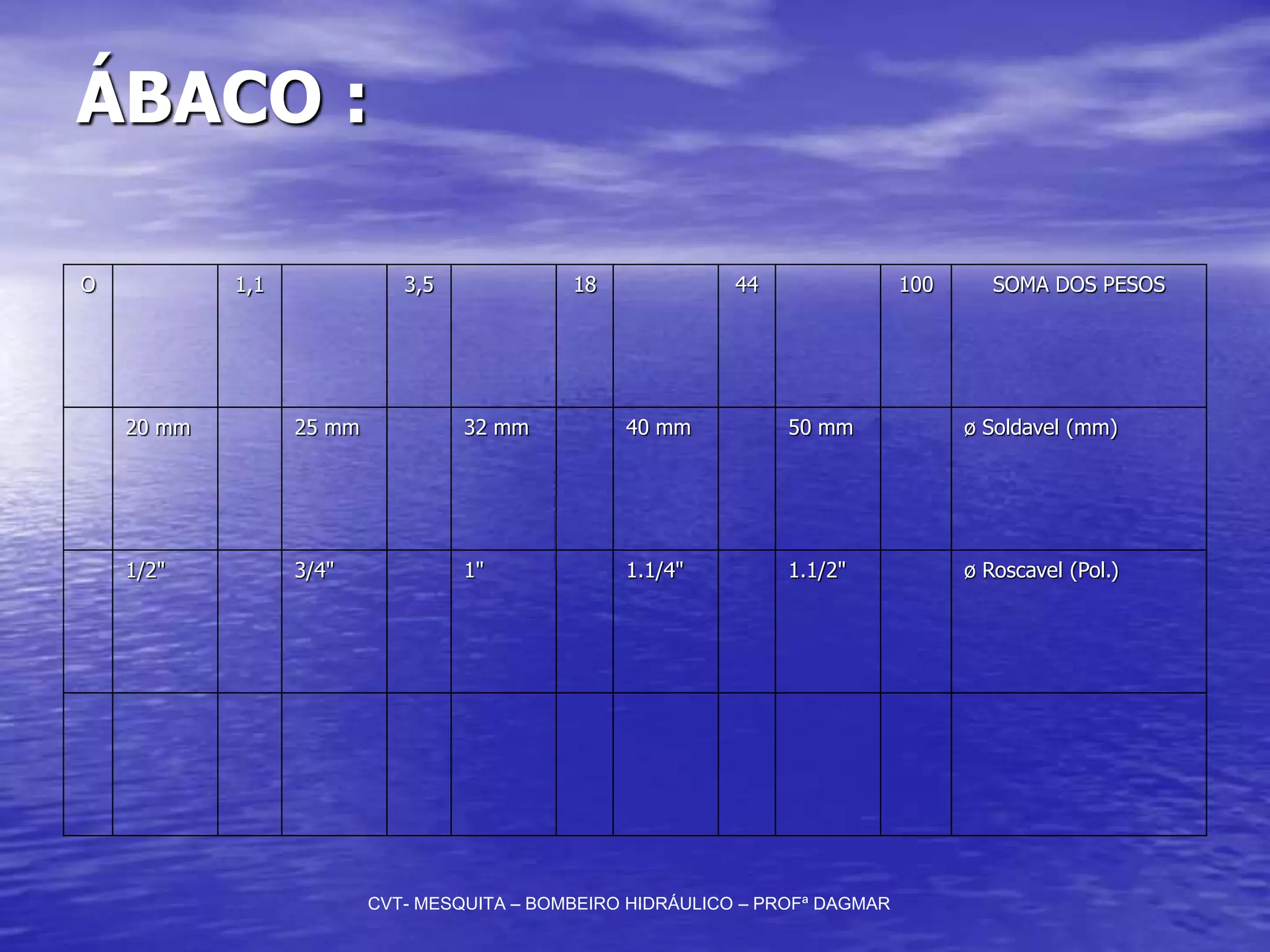

25. ÁBACO :
O 1,1 3,5 18 44 100 SOMA DOS PESOS
20 mm 25 mm 32 mm 40 mm 50 mm ø Soldavel (mm)
1/2" 3/4" 1" 1.1/4" 1.1/2" ø Roscavel (Pol.)
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

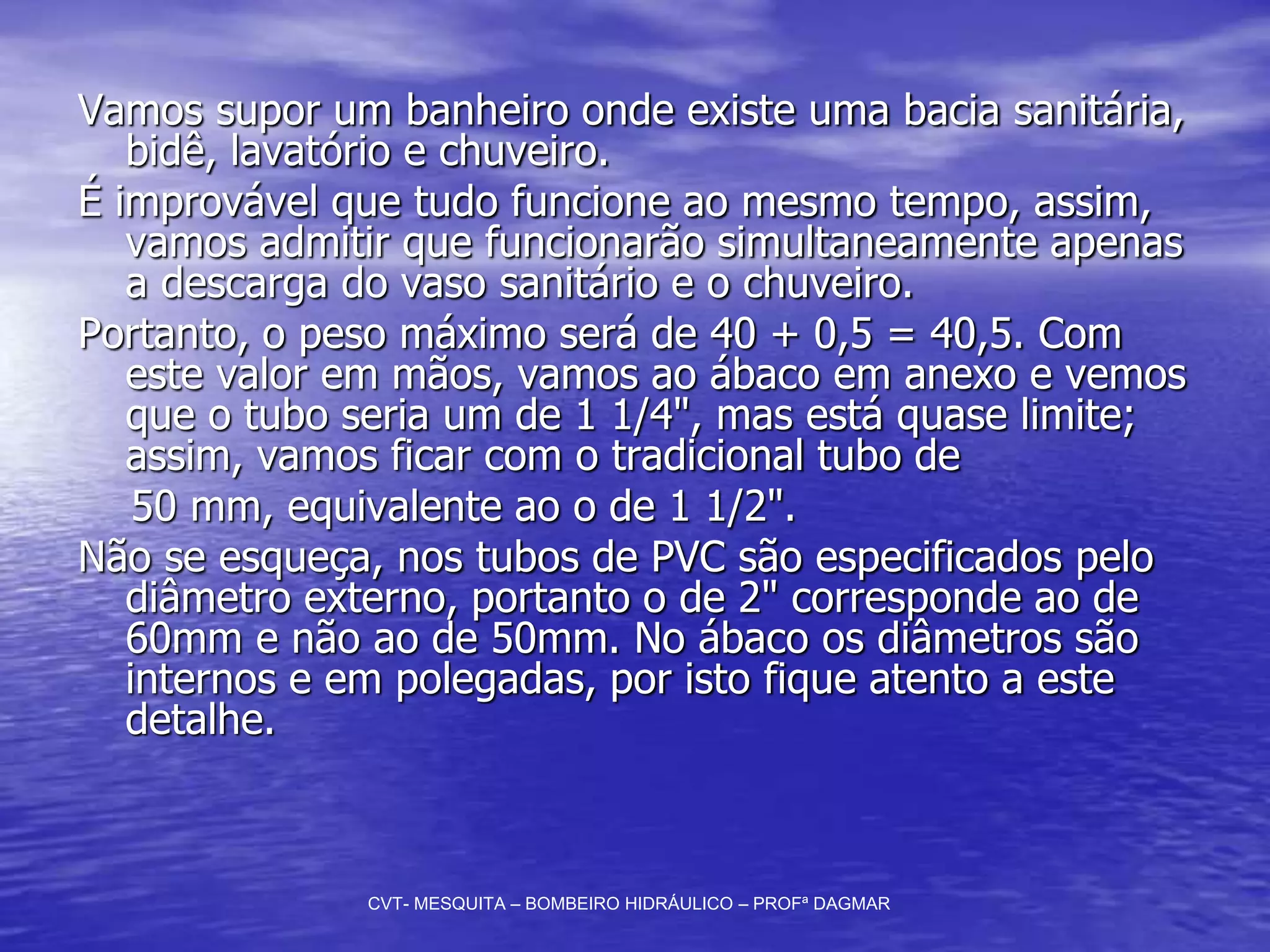

26. Vamos supor um banheiro onde existe uma bacia sanitária,
bidê, lavatório e chuveiro.
É improvável que tudo funcione ao mesmo tempo, assim,
vamos admitir que funcionarão simultaneamente apenas
a descarga do vaso sanitário e o chuveiro.
Portanto, o peso máximo será de 40 + 0,5 = 40,5. Com
este valor em mãos, vamos ao ábaco em anexo e vemos
que o tubo seria um de 1 1/4", mas está quase limite;
assim, vamos ficar com o tradicional tubo de
50 mm, equivalente ao o de 1 1/2".
Não se esqueça, nos tubos de PVC são especificados pelo
diâmetro externo, portanto o de 2" corresponde ao de
60mm e não ao de 50mm. No ábaco os diâmetros são
internos e em polegadas, por isto fique atento a este
detalhe.
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

27. Altura de saída da tubulação de água que
alimenta cada peça de utilização em relação
ao piso acabado:
Bacia Sanitaria 0,30
Lavatório 0,60
Banheira 0,50
Bidê 0,15
Chuveiro 2,10 a 2,30
Pia de Cozinha 1,20
Tanque 1,20
Filtro 1,80
Torneira de Jardim 0,75
Caixa de Descarga 2,20
Caixa de Descarga Embutida 1,40
Caixa Acoplada 0,30
Registro para Banheira 0,80
Registro para Chuveiro 1,30
Válvula de Descarga tipo "HYDRA" 1,10
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

28. 7 - MATERIAIS :
• TUBOS :
• Instalações de água fria - PVC (Fabricantes: Tigre)
• Instalações de água quente - Cobre (Fabricantes: Eluma)
• Tubos PVC : É o material mais utilizado para água fria devido a
facilidade na instalação, alta resistência a pressão, leveza, facilidade
de manuseio e transporte, durabilidade, menor perda e baixo custo.
• Tubos PVC de linha hidráulica: Roscáveis (branca)
• Soldáveis ( marron )
• Tubos PVC Roscáveis : Permite a montagem e desmontagem das
ligações, sem danificar os tubos ou conexões, permitindo o
reaproveitamento de todos os materiais utilizados em outras
instalações.
• Tubos PVC Soldáveis : Não permite o reaproveitamento das
conexões já utilizadas, porem tem a vantagem de maior facilidade
de execução, dispensando qualquer ferramenta especial.
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

29. CONEXÕES :
• Têm a finalidade de possibilitar a união de
tubos de diâmetros iguais ou diferentes e
tubos de materiais diferentes.
REGISTROS :
• São aparelhos controladores de fluxo.
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

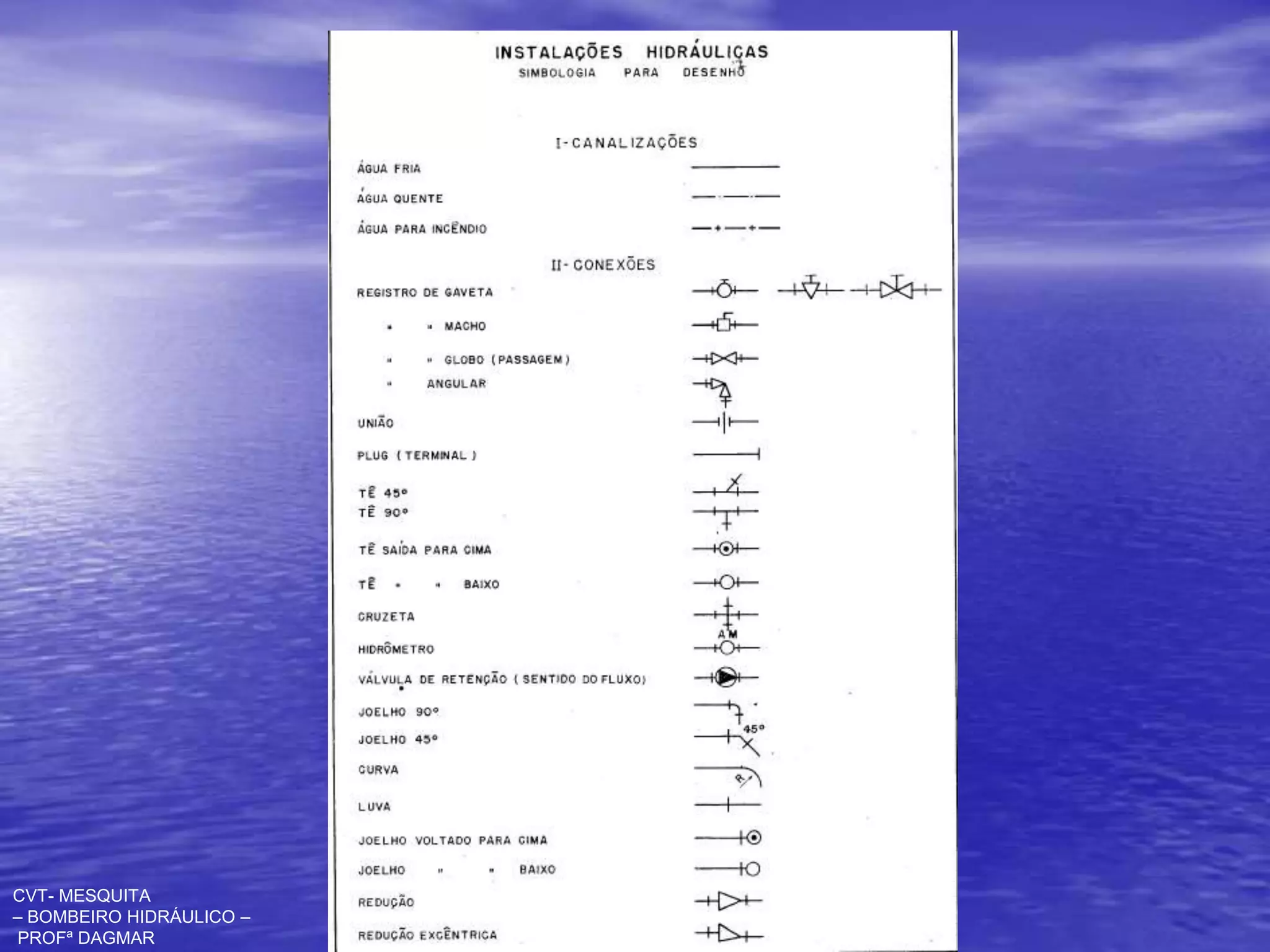

30. 8- SIMBOLOGIA
CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

31. CVT- MESQUITA
– BOMBEIRO HIDRÁULICO –
PROFª DAGMAR

32. CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR

33. CVT- MESQUITA – BOMBEIRO HIDRÁULICO – PROFª DAGMAR
