1. O documento apresenta o projeto de esgotamento sanitário da Promotoria do Estado de Mato Grosso em Primavera do Leste, com memoriais descritivo e de cálculo. 2. Inclui normas técnicas de referência, dimensionamento de tubos, ramais, subcoletoes, coletor predial e ventilação. 3. Apresenta tabelas com unidades Hunter de contribuição para aparelhos sanitários e diâmetros mínimos de ramais de descarga.

1. 1

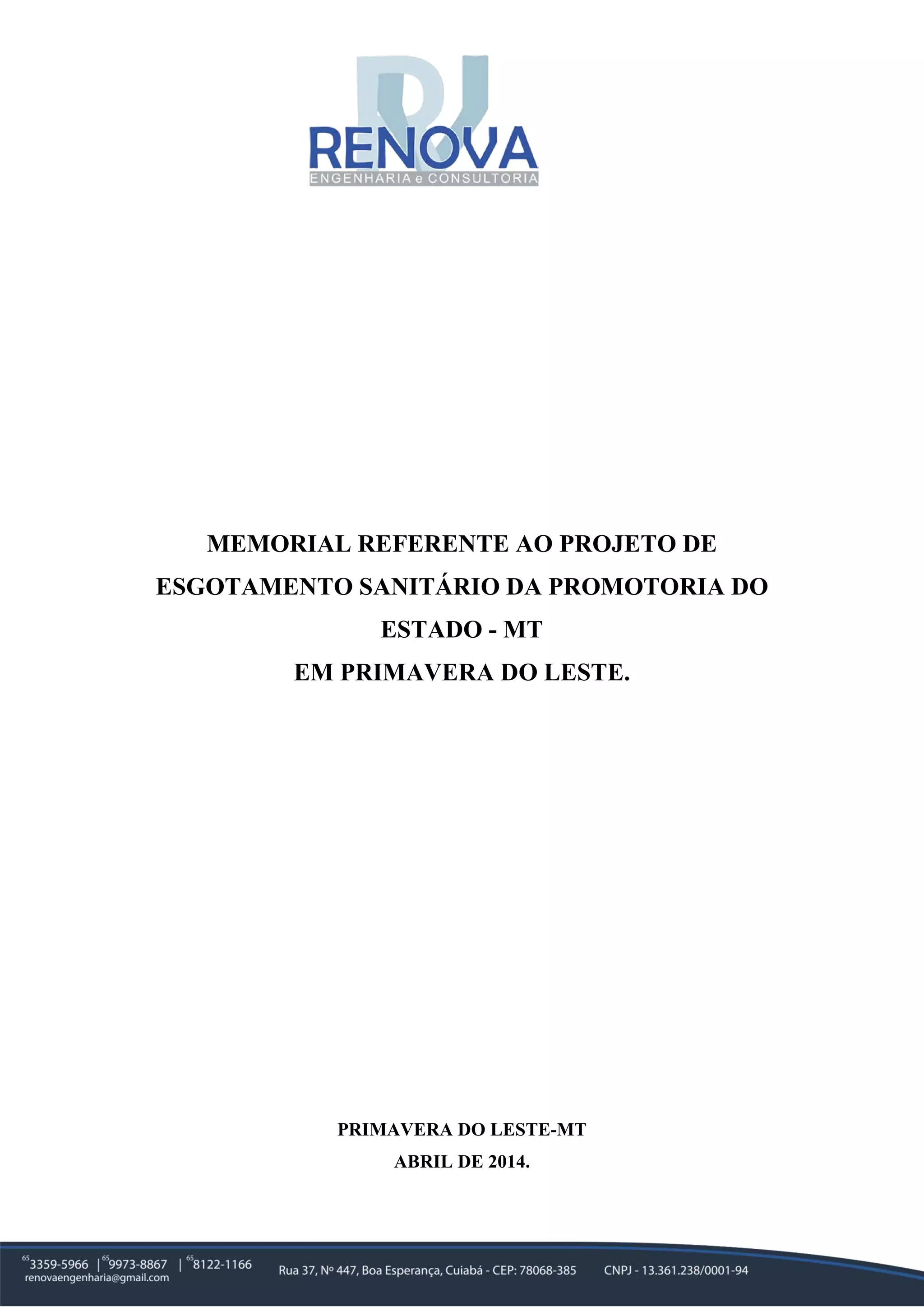

MEMORIAL REFERENTE AO PROJETO DE
ESGOTAMENTO SANITÁRIO DA PROMOTORIA DO
ESTADO - MT
EM PRIMAVERA DO LESTE.
PRIMAVERA DO LESTE-MT
ABRIL DE 2014.

2. 2

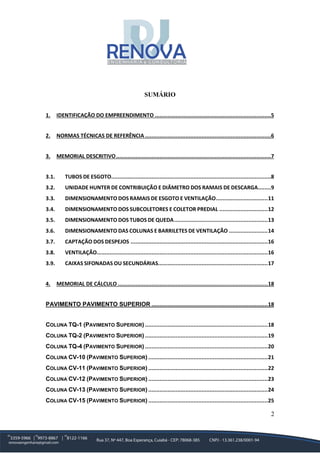

SUMÁRIO
1. IDENTIFICAÇÃO DO EMPREENDIMENTO ........................................................................5
2. NORMAS TÉCNICAS DE REFERÊNCIA ..............................................................................6
3. MEMORIAL DESCRITIVO................................................................................................7
3.1. TUBOS DE ESGOTO...................................................................................................8
3.2. UNIDADE HUNTER DE CONTRIBUIÇÃO E DIÂMETRO DOS RAMAIS DE DESCARGA........9
3.3. DIMENSIONAMENTO DOS RAMAIS DE ESGOTO E VENTILAÇÃO................................11
3.4. DIMENSIONAMENTO DOS SUBCOLETORES E COLETOR PREDIAL ..............................12
3.5. DIMENSIONAMENTO DOS TUBOS DE QUEDA..........................................................13
3.6. DIMENSIONAMENTO DAS COLUNAS E BARRILETES DE VENTILAÇÃO ........................14
3.7. CAPTAÇÃO DOS DESPEJOS .....................................................................................16
3.8. VENTILAÇÃO..........................................................................................................16
3.9. CAIXAS SIFONADAS OU SECUNDÁRIAS....................................................................17

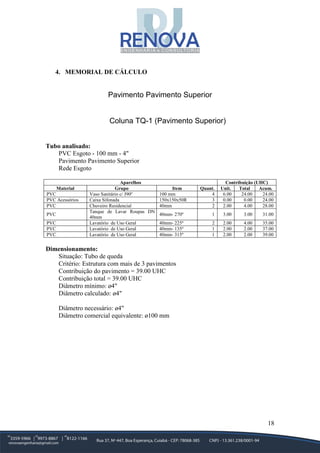

4. MEMORIAL DE CÁLCULO .............................................................................................18
PAVIMENTO PAVIMENTO SUPERIOR ........................................................................18
COLUNA TQ-1 (PAVIMENTO SUPERIOR) ............................................................................18

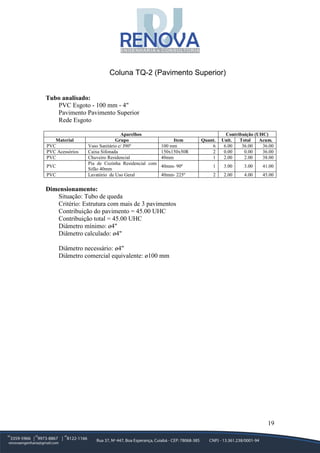

COLUNA TQ-2 (PAVIMENTO SUPERIOR) ............................................................................19
COLUNA TQ-4 (PAVIMENTO SUPERIOR) ............................................................................20
COLUNA CV-10 (PAVIMENTO SUPERIOR) ..........................................................................21

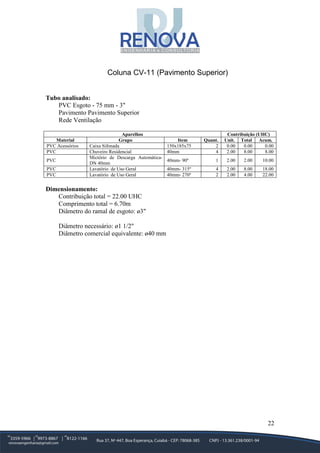

COLUNA CV-11 (PAVIMENTO SUPERIOR) ..........................................................................22

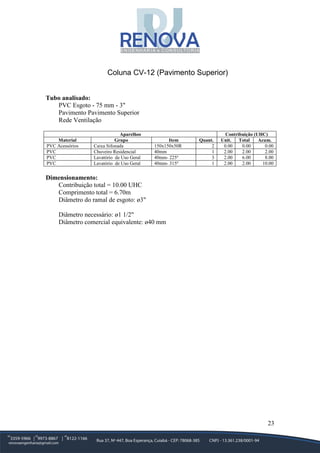

COLUNA CV-12 (PAVIMENTO SUPERIOR) ..........................................................................23

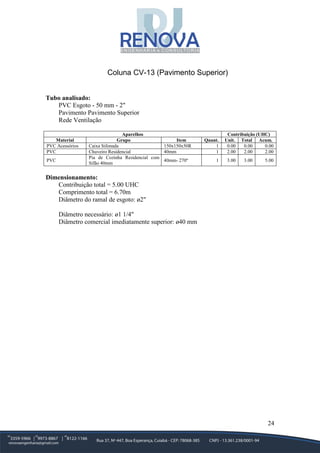

COLUNA CV-13 (PAVIMENTO SUPERIOR) ..........................................................................24
COLUNA CV-15 (PAVIMENTO SUPERIOR) ..........................................................................25

3. 3
COLUNA CV-14 (PAVIMENTO SUPERIOR) ..........................................................................26

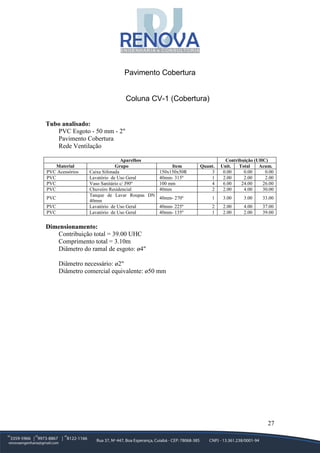

PAVIMENTO COBERTURA...........................................................................................27
COLUNA CV-1 (COBERTURA)............................................................................................27
COLUNA CV-2 (COBERTURA)............................................................................................28
COLUNA CV-9 (COBERTURA)............................................................................................29
COLUNA TQ-2 (COBERTURA)............................................................................................30

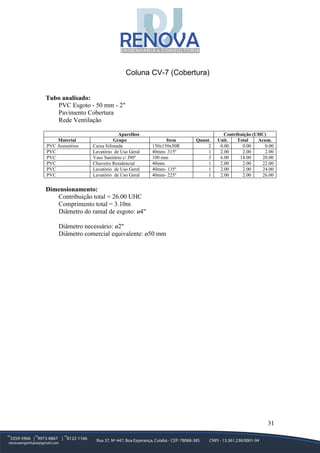

COLUNA CV-7 (COBERTURA)............................................................................................31

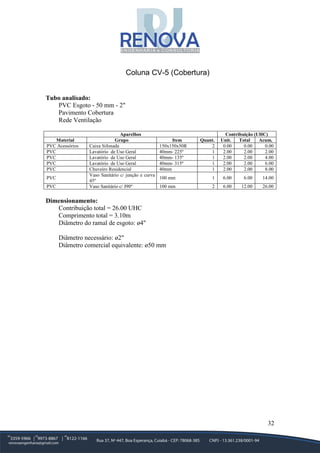

COLUNA CV-5 (COBERTURA)............................................................................................32
COLUNA CV-6 (COBERTURA)............................................................................................33

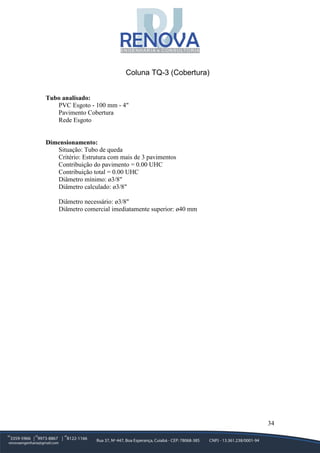

COLUNA TQ-3 (COBERTURA)............................................................................................34
COLUNA CV-10 (COBERTURA)..........................................................................................35

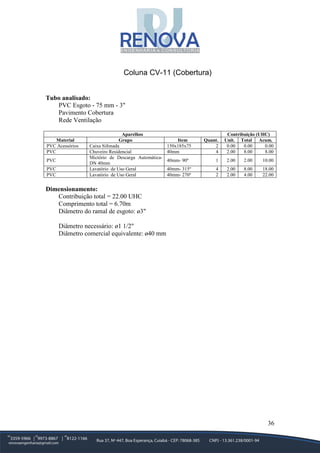

COLUNA CV-11 (COBERTURA)..........................................................................................36

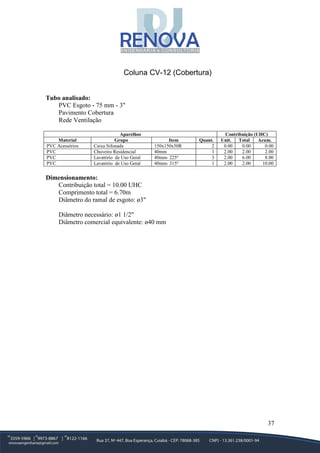

COLUNA CV-12 (COBERTURA)..........................................................................................37
COLUNA CV-13 (COBERTURA)..........................................................................................38

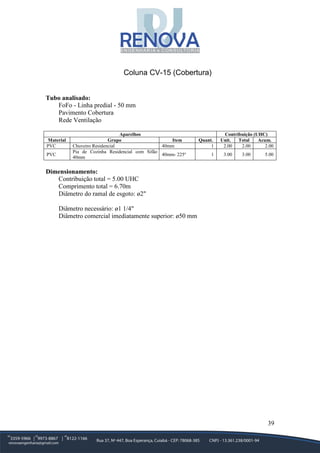

COLUNA CV-15 (COBERTURA)..........................................................................................39

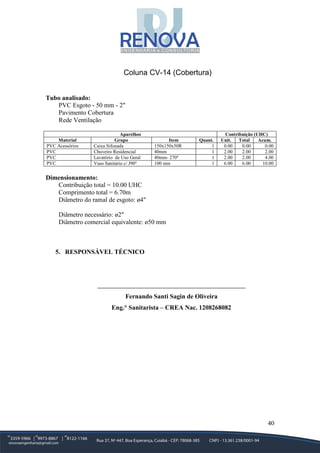

COLUNA CV-14 (COBERTURA)..........................................................................................40
5. RESPONSÁVEL TÉCNICO ..............................................................................................40

4. 4

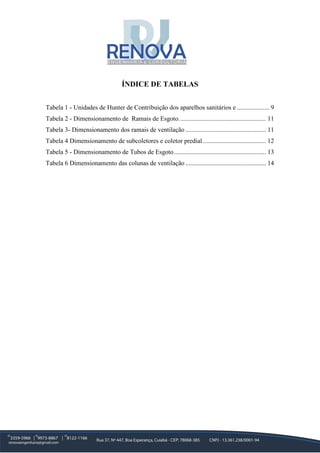

ÍNDICE DE TABELAS
Tabela 1 - Unidades de Hunter de Contribuição dos aparelhos sanitários e .................... 9
Tabela 2 - Dimensionamento de Ramais de Esgoto...................................................... 11
Tabela 3- Dimensionamento dos ramais de ventilação .................................................. 11
Tabela 4 Dimensionamento de subcoletores e coletor predial ....................................... 12
Tabela 5 - Dimensionamento de Tubos de Esgoto......................................................... 13
Tabela 6 Dimensionamento das colunas de ventilação .................................................. 14

5. 5

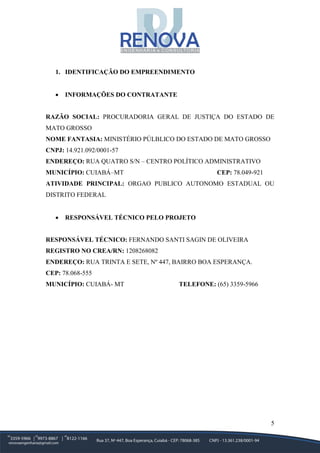

1. IDENTIFICAÇÃO DO EMPREENDIMENTO
• INFORMAÇÕES DO CONTRATANTE
RAZÃO SOCIAL: PROCURADORIA GERAL DE JUSTIÇA DO ESTADO DE
MATO GROSSO
NOME FANTASIA: MINISTÉRIO PÚLBLICO DO ESTADO DE MATO GROSSO
CNPJ: 14.921.092/0001-57
ENDEREÇO: RUA QUATRO S/N – CENTRO POLÍTICO ADMINISTRATIVO
MUNICÍPIO: CUIABÁ–MT CEP: 78.049-921
ATIVIDADE PRINCIPAL: ORGAO PUBLICO AUTONOMO ESTADUAL OU
DISTRITO FEDERAL
• RESPONSÁVEL TÉCNICO PELO PROJETO
RESPONSÁVEL TÉCNICO: FERNANDO SANTI SAGIN DE OLIVEIRA
REGISTRO NO CREA/RN: 1208268082
ENDEREÇO: RUA TRINTA E SETE, Nº 447, BAIRRO BOA ESPERANÇA.
CEP: 78.068-555
MUNICÍPIO: CUIABÁ- MT TELEFONE: (65) 3359-5966

6. 6

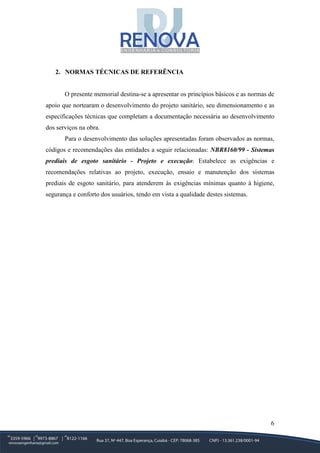

2. NORMAS TÉCNICAS DE REFERÊNCIA
O presente memorial destina-se a apresentar os princípios básicos e as normas de
apoio que nortearam o desenvolvimento do projeto sanitário, seu dimensionamento e as
especificações técnicas que completam a documentação necessária ao desenvolvimento
dos serviços na obra.
Para o desenvolvimento das soluções apresentadas foram observados as normas,
códigos e recomendações das entidades a seguir relacionadas: NBR8160/99 - Sistemas
prediais de esgoto sanitário - Projeto e execução: Estabelece as exigências e
recomendações relativas ao projeto, execução, ensaio e manutenção dos sistemas
prediais de esgoto sanitário, para atenderem às exigências mínimas quanto à higiene,
segurança e conforto dos usuários, tendo em vista a qualidade destes sistemas.

7. 7

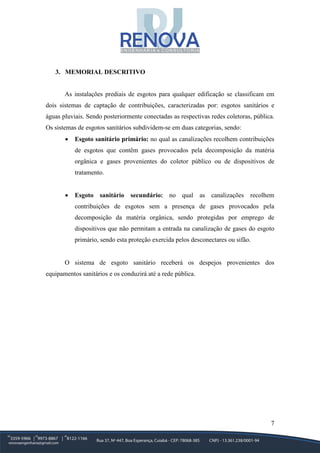

3. MEMORIAL DESCRITIVO
As instalações prediais de esgotos para qualquer edificação se classificam em
dois sistemas de captação de contribuições, caracterizadas por: esgotos sanitários e
águas pluviais. Sendo posteriormente conectadas as respectivas redes coletoras, pública.
Os sistemas de esgotos sanitários subdividem-se em duas categorias, sendo:
• Esgoto sanitário primário: no qual as canalizações recolhem contribuições
de esgotos que contêm gases provocados pela decomposição da matéria
orgânica e gases provenientes do coletor público ou de dispositivos de
tratamento.
• Esgoto sanitário secundário: no qual as canalizações recolhem
contribuições de esgotos sem a presença de gases provocados pela
decomposição da matéria orgânica, sendo protegidas por emprego de
dispositivos que não permitam a entrada na canalização de gases do esgoto
primário, sendo esta proteção exercida pelos desconectares ou sifão.
O sistema de esgoto sanitário receberá os despejos provenientes dos
equipamentos sanitários e os conduzirá até a rede pública.

8. 8

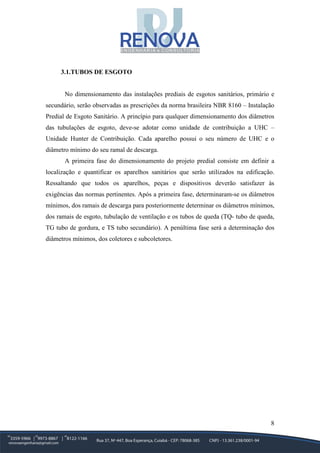

3.1.TUBOS DE ESGOTO
No dimensionamento das instalações prediais de esgotos sanitários, primário e
secundário, serão observadas as prescrições da norma brasileira NBR 8160 – Instalação
Predial de Esgoto Sanitário. A princípio para qualquer dimensionamento dos diâmetros
das tubulações de esgoto, deve-se adotar como unidade de contribuição a UHC –
Unidade Hunter de Contribuição. Cada aparelho possui o seu número de UHC e o
diâmetro mínimo do seu ramal de descarga.
A primeira fase do dimensionamento do projeto predial consiste em definir a
localização e quantificar os aparelhos sanitários que serão utilizados na edificação.
Ressaltando que todos os aparelhos, peças e dispositivos deverão satisfazer às
exigências das normas pertinentes. Após a primeira fase, determinaram-se os diâmetros
mínimos, dos ramais de descarga para posteriormente determinar os diâmetros mínimos,
dos ramais de esgoto, tubulação de ventilação e os tubos de queda (TQ- tubo de queda,
TG tubo de gordura, e TS tubo secundário). A penúltima fase será a determinação dos
diâmetros mínimos, dos coletores e subcoletores.

9. 9

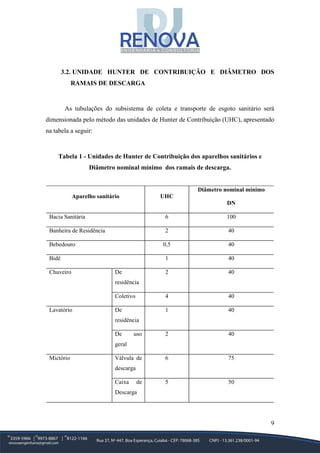

3.2. UNIDADE HUNTER DE CONTRIBUIÇÃO E DIÂMETRO DOS
RAMAIS DE DESCARGA
As tubulações do subsistema de coleta e transporte de esgoto sanitário será
dimensionada pelo método das unidades de Hunter de Contribuição (UHC), apresentado
na tabela a seguir:
Tabela 1 - Unidades de Hunter de Contribuição dos aparelhos sanitários e
Diâmetro nominal mínimo dos ramais de descarga.
Aparelho sanitário UHC
Diâmetro nominal mínimo
DN
Bacia Sanitária 6 100
Banheira de Residência 2 40
Bebedouro 0,5 40
Bidê 1 40
Chuveiro De
residência
2 40
Coletivo 4 40
Lavatório De
residência
1 40
De uso
geral
2 40
Mictório Válvula de
descarga
6 75
Caixa de
Descarga
5 50

10. 10

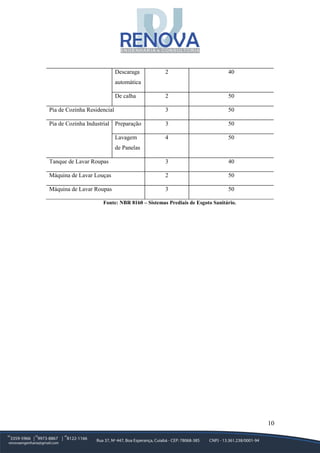

Descaraga
automática
2 40
De calha 2 50
Pia de Cozinha Residencial 3 50
Pia de Cozinha Industrial Preparação 3 50
Lavagem
de Panelas
4 50
Tanque de Lavar Roupas 3 40
Máquina de Lavar Louças 2 50
Máquina de Lavar Roupas 3 50
Fonte: NBR 8160 – Sistemas Prediais de Esgoto Sanitário.

11. 11

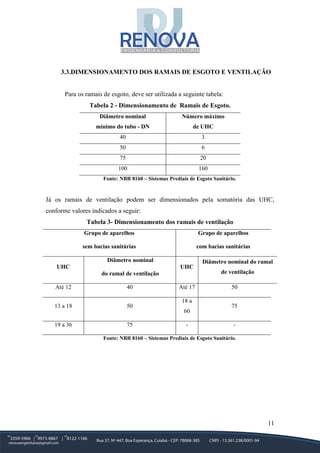

3.3.DIMENSIONAMENTO DOS RAMAIS DE ESGOTO E VENTILAÇÃO
Para os ramais de esgoto, deve ser utilizada a seguinte tabela:
Tabela 2 - Dimensionamento de Ramais de Esgoto.
Diâmetro nominal
mínimo do tubo - DN
Número máximo
de UHC
40 3
50 6
75 20
100 160
Fonte: NBR 8160 – Sistemas Prediais de Esgoto Sanitário.
Já os ramais de ventilação podem ser dimensionados pela somatória das UHC,
conforme valores indicados a seguir:
Tabela 3- Dimensionamento dos ramais de ventilação
Grupo de aparelhos
sem bacias sanitárias
Grupo de aparelhos
com bacias sanitárias
UHC
Diâmetro nominal
do ramal de ventilação
UHC
Diâmetro nominal do ramal
de ventilação
Até 12 40 Até 17 50
13 a 18 50
18 a
60
75
19 a 36 75 - -
Fonte: NBR 8160 – Sistemas Prediais de Esgoto Sanitário.

12. 12

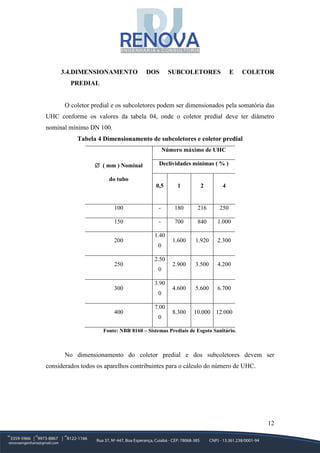

3.4.DIMENSIONAMENTO DOS SUBCOLETORES E COLETOR
PREDIAL
O coletor predial e os subcoletores podem ser dimensionados pela somatória das
UHC conforme os valores da tabela 04, onde o coletor predial deve ter diâmetro
nominal mínimo DN 100.
Tabela 4 Dimensionamento de subcoletores e coletor predial
∅ ( mm ) Nominal
do tubo
Número máximo de UHC
Declividades mínimas ( % )
0,5 1 2 4
100 - 180 216 250
150 - 700 840 1.000
200
1.40
0
1.600 1.920 2.300
250
2.50
0
2.900 3.500 4.200
300
3.90
0
4.600 5.600 6.700
400
7.00
0
8.300 10.000 12.000
Fonte: NBR 8160 – Sistemas Prediais de Esgoto Sanitário.
No dimensionamento do coletor predial e dos subcoletores devem ser
considerados todos os aparelhos contribuintes para o cálculo do número de UHC.

13. 13

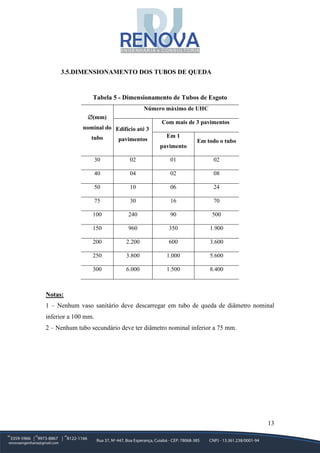

3.5.DIMENSIONAMENTO DOS TUBOS DE QUEDA
Tabela 5 - Dimensionamento de Tubos de Esgoto
∅(mm)
nominal do
tubo
Número máximo de UHC
Edifício até 3
pavimentos
Com mais de 3 pavimentos
Em 1
pavimento
Em todo o tubo
30 02 01 02
40 04 02 08
50 10 06 24
75 30 16 70
100 240 90 500
150 960 350 1.900
200 2.200 600 3.600
250 3.800 1.000 5.600
300 6.000 1.500 8.400
Notas:
1 – Nenhum vaso sanitário deve descarregar em tubo de queda de diâmetro nominal
inferior a 100 mm.
2 – Nenhum tubo secundário deve ter diâmetro nominal inferior a 75 mm.

14. 14

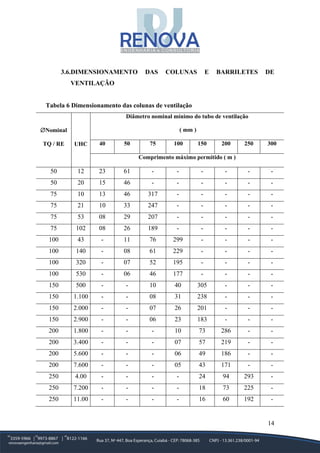

3.6.DIMENSIONAMENTO DAS COLUNAS E BARRILETES DE
VENTILAÇÃO
Tabela 6 Dimensionamento das colunas de ventilação
∅Nominal
TQ / RE UHC
Diâmetro nominal mínimo do tubo de ventilação
( mm )
40 50 75 100 150 200 250 300
Comprimento máximo permitido ( m )
50 12 23 61 - - - - - -
50 20 15 46 - - - - - -
75 10 13 46 317 - - - - -
75 21 10 33 247 - - - - -
75 53 08 29 207 - - - - -
75 102 08 26 189 - - - - -
100 43 - 11 76 299 - - - -
100 140 - 08 61 229 - - - -
100 320 - 07 52 195 - - - -
100 530 - 06 46 177 - - - -
150 500 - - 10 40 305 - - -
150 1.100 - - 08 31 238 - - -
150 2.000 - - 07 26 201 - - -
150 2.900 - - 06 23 183 - - -
200 1.800 - - - 10 73 286 - -
200 3.400 - - - 07 57 219 - -
200 5.600 - - - 06 49 186 - -
200 7.600 - - - 05 43 171 - -
250 4.00 - - - - 24 94 293 -
250 7.200 - - - - 18 73 225 -
250 11.00 - - - - 16 60 192 -

15. 15

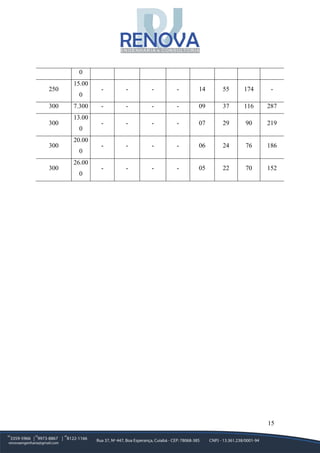

0
250
15.00
0
- - - - 14 55 174 -
300 7.300 - - - - 09 37 116 287
300
13.00
0
- - - - 07 29 90 219
300
20.00
0
- - - - 06 24 76 186
300
26.00
0
- - - - 05 22 70 152

16. 16

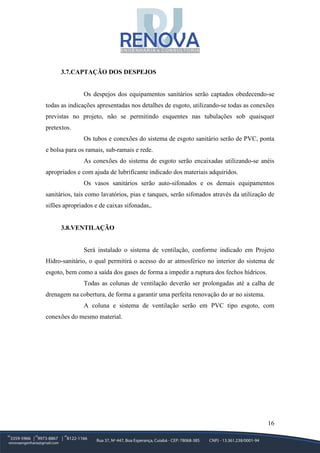

3.7.CAPTAÇÃO DOS DESPEJOS
Os despejos dos equipamentos sanitários serão captados obedecendo-se
todas as indicações apresentadas nos detalhes de esgoto, utilizando-se todas as conexões
previstas no projeto, não se permitindo esquentes nas tubulações sob quaisquer
pretextos.
Os tubos e conexões do sistema de esgoto sanitário serão de PVC, ponta
e bolsa para os ramais, sub-ramais e rede.
As conexões do sistema de esgoto serão encaixadas utilizando-se anéis
apropriados e com ajuda de lubrificante indicado dos materiais adquiridos.
Os vasos sanitários serão auto-sifonados e os demais equipamentos
sanitários, tais como lavatórios, pias e tanques, serão sifonados através da utilização de
sifões apropriados e de caixas sifonadas,.
3.8.VENTILAÇÃO
Será instalado o sistema de ventilação, conforme indicado em Projeto
Hidro-sanitário, o qual permitirá o acesso do ar atmosférico no interior do sistema de
esgoto, bem como a saída dos gases de forma a impedir a ruptura dos fechos hídricos.
Todas as colunas de ventilação deverão ser prolongadas até a calha de
drenagem na cobertura, de forma a garantir uma perfeita renovação do ar no sistema.
A coluna e sistema de ventilação serão em PVC tipo esgoto, com
conexões do mesmo material.

17. 17

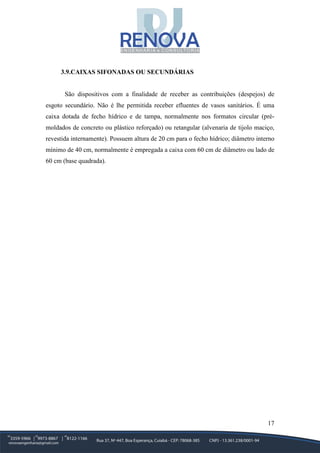

3.9.CAIXAS SIFONADAS OU SECUNDÁRIAS
São dispositivos com a finalidade de receber as contribuições (despejos) de
esgoto secundário. Não é lhe permitida receber efluentes de vasos sanitários. É uma
caixa dotada de fecho hídrico e de tampa, normalmente nos formatos circular (pré-
moldados de concreto ou plástico reforçado) ou retangular (alvenaria de tijolo maciço,
revestida internamente). Possuem altura de 20 cm para o fecho hídrico; diâmetro interno
mínimo de 40 cm, normalmente é empregada a caixa com 60 cm de diâmetro ou lado de
60 cm (base quadrada).

18. 18
4. MEMORIAL DE CÁLCULO
Pavimento Pavimento Superior
Coluna TQ-1 (Pavimento Superior)
Tubo analisado:
PVC Esgoto - 100 mm - 4"
Pavimento Pavimento Superior
Rede Esgoto
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Vaso Sanitário c/ J90º 100 mm 4 6.00 24.00 24.00
PVC Acessórios Caixa Sifonada 150x150x50R 3 0.00 0.00 24.00
PVC Chuveiro Residencial 40mm 2 2.00 4.00 28.00
PVC
Tanque de Lavar Roupas DN
40mm
40mm- 270º 1 3.00 3.00 31.00
PVC Lavatório de Uso Geral 40mm- 225º 2 2.00 4.00 35.00
PVC Lavatório de Uso Geral 40mm- 135º 1 2.00 2.00 37.00
PVC Lavatório de Uso Geral 40mm- 315º 1 2.00 2.00 39.00
Dimensionamento:
Situação: Tubo de queda
Critério: Estrutura com mais de 3 pavimentos
Contribuição do pavimento = 39.00 UHC
Contribuição total = 39.00 UHC
Diâmetro mínimo: ø4"
Diâmetro calculado: ø4"
Diâmetro necessário: ø4"
Diâmetro comercial equivalente: ø100 mm

19. 19
Coluna TQ-2 (Pavimento Superior)
Tubo analisado:
PVC Esgoto - 100 mm - 4"
Pavimento Pavimento Superior
Rede Esgoto
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Vaso Sanitário c/ J90º 100 mm 6 6.00 36.00 36.00
PVC Acessórios Caixa Sifonada 150x150x50R 2 0.00 0.00 36.00
PVC Chuveiro Residencial 40mm 1 2.00 2.00 38.00
PVC
Pia de Cozinha Residencial com
Sifão 40mm
40mm- 90º 1 3.00 3.00 41.00
PVC Lavatório de Uso Geral 40mm- 225º 2 2.00 4.00 45.00
Dimensionamento:
Situação: Tubo de queda
Critério: Estrutura com mais de 3 pavimentos
Contribuição do pavimento = 45.00 UHC
Contribuição total = 45.00 UHC
Diâmetro mínimo: ø4"
Diâmetro calculado: ø4"
Diâmetro necessário: ø4"
Diâmetro comercial equivalente: ø100 mm

20. 20
Coluna TQ-4 (Pavimento Superior)
Tubo analisado:
PVC Esgoto - 100 mm - 4"
Pavimento Pavimento Superior
Rede Esgoto
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Vaso Sanitário c/ J90º 100 mm 3 6.00 18.00 18.00
PVC Acessórios Caixa Sifonada 150x150x50R 2 0.00 0.00 18.00
PVC Chuveiro Residencial 40mm 1 2.00 2.00 20.00
PVC Lavatório de Uso Geral 40mm- 135º 1 2.00 2.00 22.00
PVC Lavatório de Uso Geral 40mm- 225º 1 2.00 2.00 24.00
PVC Lavatório de Uso Geral 40mm- 315º 1 2.00 2.00 26.00
Dimensionamento:
Situação: Tubo de queda
Critério: Estrutura com mais de 3 pavimentos
Contribuição do pavimento = 26.00 UHC
Contribuição total = 26.00 UHC
Diâmetro mínimo: ø4"
Diâmetro calculado: ø4"
Diâmetro necessário: ø4"
Diâmetro comercial equivalente: ø100 mm

21. 21
Coluna CV-10 (Pavimento Superior)
Tubo analisado:
PVC Esgoto - 50 mm - 2"
Pavimento Pavimento Superior
Rede Ventilação
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Acessórios Caixa Sifonada 150x150x50R 1 0.00 0.00 0.00
PVC Chuveiro Residencial 40mm 1 2.00 2.00 2.00
PVC Lavatório de Uso Geral 40mm- 270º 1 2.00 2.00 4.00
PVC Lavatório de Uso Geral 40mm- 135º 1 2.00 2.00 6.00
Dimensionamento:
Contribuição total = 6.00 UHC
Comprimento total = 6.70m
Diâmetro do ramal de esgoto: ø2"
Diâmetro necessário: ø1 1/4"
Diâmetro comercial imediatamente superior: ø40 mm

22. 22
Coluna CV-11 (Pavimento Superior)
Tubo analisado:
PVC Esgoto - 75 mm - 3"
Pavimento Pavimento Superior
Rede Ventilação
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Acessórios Caixa Sifonada 150x185x75 2 0.00 0.00 0.00
PVC Chuveiro Residencial 40mm 4 2.00 8.00 8.00
PVC
Mictório de Descarga Automática-
DN 40mm
40mm- 90º 1 2.00 2.00 10.00
PVC Lavatório de Uso Geral 40mm- 315º 4 2.00 8.00 18.00
PVC Lavatório de Uso Geral 40mm- 270º 2 2.00 4.00 22.00
Dimensionamento:
Contribuição total = 22.00 UHC
Comprimento total = 6.70m
Diâmetro do ramal de esgoto: ø3"
Diâmetro necessário: ø1 1/2"
Diâmetro comercial equivalente: ø40 mm

23. 23
Coluna CV-12 (Pavimento Superior)
Tubo analisado:
PVC Esgoto - 75 mm - 3"
Pavimento Pavimento Superior
Rede Ventilação
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Acessórios Caixa Sifonada 150x150x50R 2 0.00 0.00 0.00
PVC Chuveiro Residencial 40mm 1 2.00 2.00 2.00
PVC Lavatório de Uso Geral 40mm- 225º 3 2.00 6.00 8.00
PVC Lavatório de Uso Geral 40mm- 315º 1 2.00 2.00 10.00
Dimensionamento:
Contribuição total = 10.00 UHC
Comprimento total = 6.70m
Diâmetro do ramal de esgoto: ø3"
Diâmetro necessário: ø1 1/2"
Diâmetro comercial equivalente: ø40 mm

24. 24
Coluna CV-13 (Pavimento Superior)
Tubo analisado:
PVC Esgoto - 50 mm - 2"
Pavimento Pavimento Superior
Rede Ventilação
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Acessórios Caixa Sifonada 150x150x50R 1 0.00 0.00 0.00
PVC Chuveiro Residencial 40mm 1 2.00 2.00 2.00
PVC
Pia de Cozinha Residencial com
Sifão 40mm
40mm- 270º 1 3.00 3.00 5.00
Dimensionamento:
Contribuição total = 5.00 UHC
Comprimento total = 6.70m
Diâmetro do ramal de esgoto: ø2"
Diâmetro necessário: ø1 1/4"
Diâmetro comercial imediatamente superior: ø40 mm

25. 25
Coluna CV-15 (Pavimento Superior)
Tubo analisado:
FoFo - Linha predial - 50 mm
Pavimento Pavimento Superior
Rede Ventilação
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Chuveiro Residencial 40mm 1 2.00 2.00 2.00
PVC
Pia de Cozinha Residencial com Sifão
40mm
40mm- 225º 1 3.00 3.00 5.00
Dimensionamento:
Contribuição total = 5.00 UHC
Comprimento total = 6.70m
Diâmetro do ramal de esgoto: ø2"
Diâmetro necessário: ø1 1/4"
Diâmetro comercial imediatamente superior: ø50 mm

26. 26
Coluna CV-14 (Pavimento Superior)
Tubo analisado:
PVC Esgoto - 50 mm - 2"
Pavimento Pavimento Superior
Rede Ventilação
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Acessórios Caixa Sifonada 150x150x50R 1 0.00 0.00 0.00
PVC Chuveiro Residencial 40mm 1 2.00 2.00 2.00
PVC Lavatório de Uso Geral 40mm- 270º 1 2.00 2.00 4.00
PVC Vaso Sanitário c/ J90º 100 mm 1 6.00 6.00 10.00
Dimensionamento:
Contribuição total = 10.00 UHC
Comprimento total = 6.70m
Diâmetro do ramal de esgoto: ø4"
Diâmetro necessário: ø2"
Diâmetro comercial equivalente: ø50 mm

27. 27
Pavimento Cobertura
Coluna CV-1 (Cobertura)
Tubo analisado:
PVC Esgoto - 50 mm - 2"
Pavimento Cobertura
Rede Ventilação
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Acessórios Caixa Sifonada 150x150x50R 3 0.00 0.00 0.00
PVC Lavatório de Uso Geral 40mm- 315º 1 2.00 2.00 2.00
PVC Vaso Sanitário c/ J90º 100 mm 4 6.00 24.00 26.00
PVC Chuveiro Residencial 40mm 2 2.00 4.00 30.00
PVC
Tanque de Lavar Roupas DN
40mm
40mm- 270º 1 3.00 3.00 33.00
PVC Lavatório de Uso Geral 40mm- 225º 2 2.00 4.00 37.00
PVC Lavatório de Uso Geral 40mm- 135º 1 2.00 2.00 39.00
Dimensionamento:
Contribuição total = 39.00 UHC
Comprimento total = 3.10m
Diâmetro do ramal de esgoto: ø4"
Diâmetro necessário: ø2"
Diâmetro comercial equivalente: ø50 mm

28. 28
Coluna CV-2 (Cobertura)
Tubo analisado:
PVC Esgoto - 50 mm - 2"
Pavimento Cobertura
Rede Ventilação
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Acessórios Caixa Sifonada 150x150x50R 3 0.00 0.00 0.00
PVC Chuveiro Residencial 40mm 2 2.00 4.00 4.00
PVC
Tanque de Lavar Roupas DN
40mm
40mm- 270º 1 3.00 3.00 7.00
PVC Lavatório de Uso Geral 40mm- 225º 2 2.00 4.00 11.00
PVC Vaso Sanitário c/ J90º 100 mm 4 6.00 24.00 35.00
PVC Lavatório de Uso Geral 40mm- 315º 1 2.00 2.00 37.00
PVC Lavatório de Uso Geral 40mm- 135º 1 2.00 2.00 39.00
Dimensionamento:
Contribuição total = 39.00 UHC
Comprimento total = 3.10m
Diâmetro do ramal de esgoto: ø4"
Diâmetro necessário: ø2"
Diâmetro comercial equivalente: ø50 mm

29. 29
Coluna CV-9 (Cobertura)
Tubo analisado:
PVC Esgoto - 50 mm - 2"
Pavimento Cobertura
Rede Ventilação
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Acessórios Caixa Sifonada 150x150x50R 3 0.00 0.00 0.00
PVC Chuveiro Residencial 40mm 2 2.00 4.00 4.00
PVC Lavatório de Uso Geral 40mm- 135º 1 2.00 2.00 6.00
PVC Lavatório de Uso Geral 40mm- 225º 2 2.00 4.00 10.00
PVC Vaso Sanitário c/ J90º 100 mm 4 6.00 24.00 34.00
PVC
Tanque de Lavar Roupas DN
40mm
40mm- 270º 1 3.00 3.00 37.00
PVC Lavatório de Uso Geral 40mm- 315º 1 2.00 2.00 39.00
Dimensionamento:
Contribuição total = 39.00 UHC
Comprimento total = 3.10m
Diâmetro do ramal de esgoto: ø4"
Diâmetro necessário: ø2"
Diâmetro comercial equivalente: ø50 mm

30. 30
Coluna TQ-2 (Cobertura)
Tubo analisado:
PVC Esgoto - 100 mm - 4"
Pavimento Cobertura
Rede Esgoto
Dimensionamento:
Situação: Tubo de queda
Critério: Estrutura com mais de 3 pavimentos
Contribuição do pavimento = 0.00 UHC
Contribuição total = 0.00 UHC
Diâmetro mínimo: ø3/8"
Diâmetro calculado: ø3/8"
Diâmetro necessário: ø3/8"
Diâmetro comercial imediatamente superior: ø40 mm

31. 31
Coluna CV-7 (Cobertura)
Tubo analisado:
PVC Esgoto - 50 mm - 2"
Pavimento Cobertura
Rede Ventilação
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Acessórios Caixa Sifonada 150x150x50R 2 0.00 0.00 0.00
PVC Lavatório de Uso Geral 40mm- 315º 1 2.00 2.00 2.00
PVC Vaso Sanitário c/ J90º 100 mm 3 6.00 18.00 20.00
PVC Chuveiro Residencial 40mm 1 2.00 2.00 22.00
PVC Lavatório de Uso Geral 40mm- 135º 1 2.00 2.00 24.00
PVC Lavatório de Uso Geral 40mm- 225º 1 2.00 2.00 26.00
Dimensionamento:
Contribuição total = 26.00 UHC
Comprimento total = 3.10m
Diâmetro do ramal de esgoto: ø4"
Diâmetro necessário: ø2"
Diâmetro comercial equivalente: ø50 mm

32. 32
Coluna CV-5 (Cobertura)
Tubo analisado:
PVC Esgoto - 50 mm - 2"
Pavimento Cobertura
Rede Ventilação
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Acessórios Caixa Sifonada 150x150x50R 2 0.00 0.00 0.00
PVC Lavatório de Uso Geral 40mm- 225º 1 2.00 2.00 2.00
PVC Lavatório de Uso Geral 40mm- 135º 1 2.00 2.00 4.00
PVC Lavatório de Uso Geral 40mm- 315º 1 2.00 2.00 6.00
PVC Chuveiro Residencial 40mm 1 2.00 2.00 8.00
PVC
Vaso Sanitário c/ junção e curva
45º
100 mm 1 6.00 6.00 14.00
PVC Vaso Sanitário c/ J90º 100 mm 2 6.00 12.00 26.00
Dimensionamento:
Contribuição total = 26.00 UHC
Comprimento total = 3.10m
Diâmetro do ramal de esgoto: ø4"
Diâmetro necessário: ø2"
Diâmetro comercial equivalente: ø50 mm

33. 33
Coluna CV-6 (Cobertura)
Tubo analisado:
PVC Esgoto - 50 mm - 2"
Pavimento Cobertura
Rede Ventilação
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Acessórios Caixa Sifonada 150x150x50R 2 0.00 0.00 0.00
PVC Lavatório de Uso Geral 40mm- 135º 1 2.00 2.00 2.00
PVC Lavatório de Uso Geral 40mm- 315º 1 2.00 2.00 4.00
PVC Chuveiro Residencial 40mm 1 2.00 2.00 6.00
PVC
Vaso Sanitário c/ junção e curva
45º
100 mm 1 6.00 6.00 12.00
PVC Vaso Sanitário c/ J90º 100 mm 2 6.00 12.00 24.00
PVC Lavatório de Uso Geral 40mm- 225º 1 2.00 2.00 26.00
Dimensionamento:
Contribuição total = 26.00 UHC
Comprimento total = 3.10m
Diâmetro do ramal de esgoto: ø4"
Diâmetro necessário: ø2"
Diâmetro comercial equivalente: ø50 mm

34. 34
Coluna TQ-3 (Cobertura)
Tubo analisado:
PVC Esgoto - 100 mm - 4"
Pavimento Cobertura
Rede Esgoto
Dimensionamento:
Situação: Tubo de queda
Critério: Estrutura com mais de 3 pavimentos
Contribuição do pavimento = 0.00 UHC
Contribuição total = 0.00 UHC
Diâmetro mínimo: ø3/8"
Diâmetro calculado: ø3/8"
Diâmetro necessário: ø3/8"
Diâmetro comercial imediatamente superior: ø40 mm

35. 35
Coluna CV-10 (Cobertura)
Tubo analisado:
PVC Esgoto - 50 mm - 2"
Pavimento Cobertura
Rede Ventilação
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Acessórios Caixa Sifonada 150x150x50R 1 0.00 0.00 0.00
PVC Chuveiro Residencial 40mm 1 2.00 2.00 2.00
PVC Lavatório de Uso Geral 40mm- 270º 1 2.00 2.00 4.00
PVC Lavatório de Uso Geral 40mm- 135º 1 2.00 2.00 6.00
Dimensionamento:
Contribuição total = 6.00 UHC
Comprimento total = 6.70m
Diâmetro do ramal de esgoto: ø2"
Diâmetro necessário: ø1 1/4"
Diâmetro comercial imediatamente superior: ø40 mm

36. 36
Coluna CV-11 (Cobertura)
Tubo analisado:
PVC Esgoto - 75 mm - 3"
Pavimento Cobertura
Rede Ventilação
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Acessórios Caixa Sifonada 150x185x75 2 0.00 0.00 0.00
PVC Chuveiro Residencial 40mm 4 2.00 8.00 8.00
PVC
Mictório de Descarga Automática-
DN 40mm
40mm- 90º 1 2.00 2.00 10.00
PVC Lavatório de Uso Geral 40mm- 315º 4 2.00 8.00 18.00
PVC Lavatório de Uso Geral 40mm- 270º 2 2.00 4.00 22.00
Dimensionamento:
Contribuição total = 22.00 UHC
Comprimento total = 6.70m
Diâmetro do ramal de esgoto: ø3"
Diâmetro necessário: ø1 1/2"
Diâmetro comercial equivalente: ø40 mm

37. 37
Coluna CV-12 (Cobertura)
Tubo analisado:
PVC Esgoto - 75 mm - 3"
Pavimento Cobertura
Rede Ventilação
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Acessórios Caixa Sifonada 150x150x50R 2 0.00 0.00 0.00
PVC Chuveiro Residencial 40mm 1 2.00 2.00 2.00
PVC Lavatório de Uso Geral 40mm- 225º 3 2.00 6.00 8.00
PVC Lavatório de Uso Geral 40mm- 315º 1 2.00 2.00 10.00
Dimensionamento:
Contribuição total = 10.00 UHC
Comprimento total = 6.70m
Diâmetro do ramal de esgoto: ø3"
Diâmetro necessário: ø1 1/2"
Diâmetro comercial equivalente: ø40 mm

38. 38
Coluna CV-13 (Cobertura)
Tubo analisado:
PVC Esgoto - 50 mm - 2"
Pavimento Cobertura
Rede Ventilação
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Acessórios Caixa Sifonada 150x150x50R 1 0.00 0.00 0.00
PVC Chuveiro Residencial 40mm 1 2.00 2.00 2.00
PVC
Pia de Cozinha Residencial com
Sifão 40mm
40mm- 270º 1 3.00 3.00 5.00
Dimensionamento:
Contribuição total = 5.00 UHC
Comprimento total = 6.70m
Diâmetro do ramal de esgoto: ø2"
Diâmetro necessário: ø1 1/4"
Diâmetro comercial imediatamente superior: ø40 mm

39. 39
Coluna CV-15 (Cobertura)
Tubo analisado:
FoFo - Linha predial - 50 mm
Pavimento Cobertura
Rede Ventilação
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Chuveiro Residencial 40mm 1 2.00 2.00 2.00
PVC
Pia de Cozinha Residencial com Sifão
40mm
40mm- 225º 1 3.00 3.00 5.00
Dimensionamento:
Contribuição total = 5.00 UHC
Comprimento total = 6.70m
Diâmetro do ramal de esgoto: ø2"
Diâmetro necessário: ø1 1/4"
Diâmetro comercial imediatamente superior: ø50 mm

40. 40
Coluna CV-14 (Cobertura)
Tubo analisado:
PVC Esgoto - 50 mm - 2"
Pavimento Cobertura
Rede Ventilação
Aparelhos Contribuição (UHC)
Material Grupo Item Quant. Unit. Total Acum.
PVC Acessórios Caixa Sifonada 150x150x50R 1 0.00 0.00 0.00
PVC Chuveiro Residencial 40mm 1 2.00 2.00 2.00
PVC Lavatório de Uso Geral 40mm- 270º 1 2.00 2.00 4.00
PVC Vaso Sanitário c/ J90º 100 mm 1 6.00 6.00 10.00
Dimensionamento:
Contribuição total = 10.00 UHC
Comprimento total = 6.70m
Diâmetro do ramal de esgoto: ø4"
Diâmetro necessário: ø2"
Diâmetro comercial equivalente: ø50 mm
5. RESPONSÁVEL TÉCNICO
Fernando Santi Sagin de Oliveira
Eng.° Sanitarista – CREA Nac. 1208268082
