1. TETRIS ROLLER COASTER 72 CONJUNTO HELIÓPOLIS
ANÁLISE DE PROJETO
FERNANDA VILELA LUANNY SOUZA MELINA NUNES
PAULA VASCONCELOS
ATELIÊ DE PROJETO INTEGRADO V

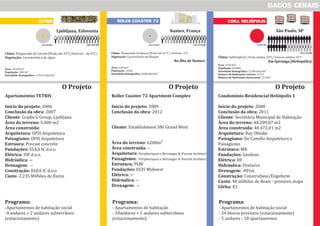

2. DADOS GERAIS

3. DADOS GERAIS
TETRIS ROLER COASTER 72 CONJ. HELIÓPOLIS
Ljubljana, Eslovenia Nantes, França São Paulo, SP
O Projeto
Apartamentos TETRIS
Início do projeto: 2006
Conclusão da obra: 2007
Cliente: Gradis G Group, Ljubljana
Área do terreno: 5.000 m2
Área construída:
Arquitetura: OFIS Arquitetura
Paisagismo: OFIS Arquitetura
Estruura: Precast concrete
Fundações: ELEA IC d.o.o
Elétrica: ISP d.o.o.
Hidráulica: --
Drenagem: --
Construção: ELEA IC d.o.o
Custo: 2.235 Milhões de Euros
Programa:
-Apartamentos de habitação social
-4 andares + 2 andares subterrâneo
(estacionamento)
O Projeto
Roller Coaster 72 Apartment Complex
Início do projeto: 2009
Conclusão da obra: 2012
Cliente: Establishment SNI Grand West
Área do terreno: 6200m²
Área construída: --
Arquitetura: Peripheriques e Berranger & Vincent Architect
Paisagismo: Peripheriques e Berranger & Vincent Architect
Estrutura: PLBI
Fundações: EGIS Midwest
Elétrica: --
Hidráulica: --
Drenagem: --
Condomínio Residencial Heliópolis 1
Início do projeto: 2008
Conclusão da obra: 2011
Cliente: Secretária Municipal de Habitação
Área do terreno: 48.209,87 m2
Área construída: 40.472,01 m2
Arquitetura: Ruy Ohtake
Paisagismo: De Camillo Arquitetura e
Paisagismo
Estrutura: MR
Fundações: Geobrax
Elétrica: HF
Hidráulica: Pentarco
Drenagem: HProj
Construção: Construbase/Engeform
Custo: 40 milhões de Reais - primeira etapa
Gleba: K1
O Projeto
Clima: Temperado de Litoral (Verão até 25°C/Inverno - de 0°C)
Vegetação: Característica de alpes
Área: 163.8 Km²
População: 280140
Densidade demográfica: 1710,25 hab/km²
280.140 Mil163.8 Km² 293.234 Mil65,19 km²
293.234 Mil
6.519 ha
Clima: Temperado Oceânico (Verão até 21°C / Inverno -2°C
Vegetação: Característica de Bosque
Na Ilha de Nantes:
Área: 4,60 km²
População: 14206
Densidade demográfica: 3088 hab/km²
Clima: Subtropical ( Verão médias 28
Em Ipiranga (Heliopólis):
Área: 3750 Km²
População: 463804
Densidade demográfica: 12368 hab/km²
Número de Habitações veticais: 51512
Número de Habitações horizontais: 151469
°C/ Inverno médias 10°C
Programa:
- Apartamentos de habitação
- 10andares + 1 andares subterrâneo
(estacionamento)
Programa:
- Apartamentos de habitação social
- 24 blocos previstos (estacionamento)
- 5 andares - 18 apartamentos

4. LOCALIZAÇÃO/
IMPLANTAÇÃO

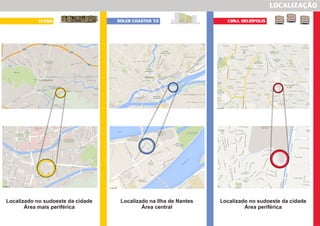

5. LOCALIZAÇÃO
TETRIS ROLER COASTER 72 CONJ. HELIÓPOLIS
Localizado no sudoeste da cidade
Área mais periférica
Localizado na Ilha de Nantes
Área central
Localizado no sudoeste da cidade
Área periférica

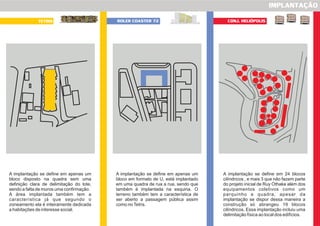

6. IMPLANTAÇÃO
TETRIS ROLER COASTER 72
A implantação se define em apenas um
bloco disposto na quadra sem uma
definição clara de delimitação do lote,
sendo a falta de muros uma confirmação.
A área implantada também tem a
característica já que segundo o
zoneamento ela é inteiramente dedicada
a habitações de interesse social.
A implantação se define em apenas um
bloco em formato de U, está implantado
em uma quadra de rua a rua, sendo que
também é implantada na esquina. O
terreno também tem a característica de
ser aberto a passagem pública assim
como noTetris.
A implantação se define em 24 blocos
cilíndricos , e mais 3 que não fazem parte
do projeto inicial de Ruy Othake além dos
equipamentos coletivos como um
parquinho e quadra, apesar da
implantação se dispor dessa maneira a
construção só abrangeu 19 blocos
cilíndricos. Essa implantação incluiu uma
delimitação física ao local dos edifícios.
CONJ. HELIÓPOLIS

7. ZONEAMENTO/
CÓDIGO DE OBRAS

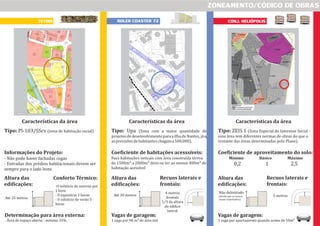

8. ZONEAMENTO/CÓDIGO DE OBRAS
TETRIS ROLER COASTER 72 CONJ. HELIÓPOLIS
Características da área
Tipo: ZEIS 1 (Zona Especial de Interesse Social -
essa área tem diferentes normas de obras do que o
restante das áreas determinadas pelo Plano).
Altura das
edificações:
Recuos laterais e
frontais:
Não delimitado
(desde que os recuos
sejam respeitados)
5 metros
Coeficiente de aproveitamento do solo:
Mínimo Básico Máximo
0,2 1 2,5
Vagas de garagem:
1 vaga por apartamento quando acima de 50m²
Características da área
Tipo: Upa (Zona com a maior quantidade de
projetos de desenvolvimento para a Ilha de Nantes, já q
asprevisõesdehabitanteschagama500.000).
Altura das
edificações:
Recuos laterais e
frontais:
Até 30 metros
4 metros
frontais
1/3 da altura
do edifico
lateral
Coeficiente de habitações acesssíveis:
Para habitações veticais com área construída térrea
de 1500m² a 2000m² deve-se ter ao menos 400m² de
habitação acessível
Características da área
Tipo: Pl-103/SScv (zona de habitação social)
Altura das
edificações:
Até 25 metros
Informações do Projeto:
- Não pode haver fachadas cegas
- Entradas dos prédios habitacionais devem ser
sempre para o lado leste.
Vagas de garagem:
1 vaga por 90 m² de área útil
Conforto Térmico:
-O solstício de inverno por
1 hora
- O equinócio 3 horas
- O solstício de verão 5
horas
Determinação para área externa:
- Área de espaço aberto - mínimo 35%

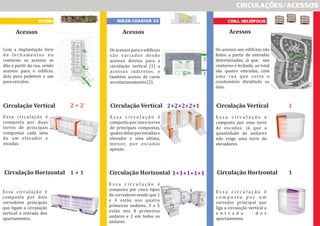

9. CIRCULAÇÕES/ACESSOS

10. CIRCULAÇÕES/ACESSOS
TETRIS ROLER COASTER 72
Circulação Vertical
Circulação Horizontal
Circulação Vertical
Circulação Horizontal
Acessos Acessos Acessos
Essa circulação é
composta por duas
torres de principais
compostas cada uma
de um elevador e
escadas.
Essa circulação é
composta por dois
corredores principais
que ligam a circulação
vertical a entrada dos
apartamentos.
2 + 2
1 + 1
Circulação Vertical
Circulação Horizontal
1
1
E s s a c i r c u l a ç ã o é
composta por uma torre
de escadas, já que a
quantidade de andares
não exige uma torre de
elevadores.
E s s a c i r c u l a ç ã o é
c o m p o s t a p o r u m
corredor principal que
liga a circulação vertical a
e n t r a d a d o s
apartamentos.
E s s a c i r c u l a ç ã o é
composta por cinco torres
de principais compostas,
quatrodelasporescadase
elevador e uma ultima,
menor, por escadas
apenas.
E s s a c i r c u l a ç ã o é
composta por cinco tipos
de corredores sendo que 1
e 4 estão nos quatro
primeiros andares, 3 e 5
estão nos 8 primeiros
andares e 2 em todos os
andares.
1
2
3
4
5
1+1+1+1+1
2+2+2+2+1
Os acessos para o edifícios
são variados desde
acessos diretos para a
circulação vertical (1) a
acessos indiretos, e
também acesso de caros
aoestacionamento(2).
1 1
2
Com a implantação livre
d e fe c h a m e n to s n o
contorno os acessos se
dão a partir da rua, sendo
acessos para o edifício,
dois para pedetres e um
paraveículos.
Os acessos aos edifícios são
feitos a partir de entradas
determinadas, já que seu
contorno é fechado, ao total
são quatro entradas, com
uma rua que corta o
condomínio dividindo os
dois.
CONJ. HELIÓPOLIS

11. ESTRUTURA

12. ESTRUTURA
TETRIS ROLLER COASTER CONJ. HELIÓPOLIS
Possui paredes estruturais. Possui paredes estruturais
e também pilares.
Sistema pilar e viga.
O material da estrutura
éblocosdeconcreto.
O material das parede
são possivelmente de
concreto pré-moldado e
pilaresmetálicos.
Material da estrutura é
de concreto armado com
fechamento em blocos de
concreto.

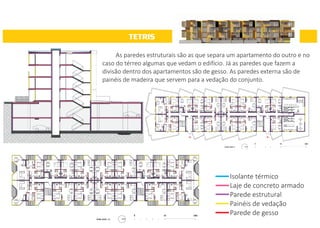

13. TETRIS
Isolante térmico
Laje de concreto armado
Parede estrutural
Painéis de vedação
Parede de gesso
As paredes estruturais são as que separa um apartamento do outro e no
caso do térreo algumas que vedam o edifício. Já as paredes que fazem a
divisão dentro dos apartamentos são de gesso. As paredes externa são de
painéis de madeira que servem para a vedação do conjunto.

14. ROLLER COASTER 72
Parede estrutural
Pilares
A estrutura do Roller Coaster é composto pelo sistema de pilares metálicos
nospavimentossubterrâneoepartedotérreo.Jáosoutrospavimentoseaoutra
parte do térreo são paredes de concreto pré-moldado. As paredes estruturais
são as que dividem um apartamento do outro e as que fazem o fechamento do
edifícioparaaáreaexterna.Aestruturadassacadasé emchapasmetálica.

15. CONJ. HELIÓPOLIS
A estrutura dos edifícios do conjunto
são em concreto armado, com
fechamentos em bloco de concreto. Na
planta não existe demarcação de pilares,
masnasfotosépossívelnotarospilareseas
lajesemconcretoarmado.

16. INVÓLUCRO EXTERIOR

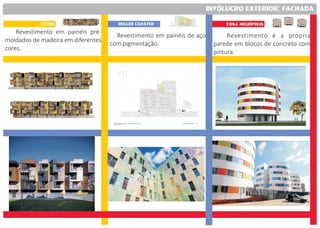

17. INVÓLUCRO EXTERIOR: FACHADA
TETRIS ROLLER COASTER CONJ. HELIÓPOLIS
Revestimento em painéis pré-
moldados de madeira em diferentes
cores.
Revestimento em painéis de aço
compigmentação.
Revestimento é a própria
parede em blocos de concreto com
pintura.

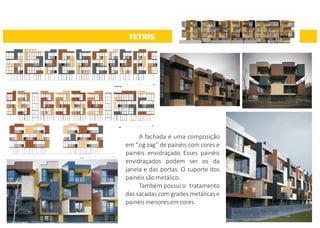

18. TETRIS
A fachada é uma composição
em “zig zag” de painéis com cores e
painéis envidraçado Esses painéis
envidraçados podem ser os da
janela e das portas. O suporte dos
painéissãometálico.
Também possui o tratamento
das sacadas com grades metálicas e
painéismenoresemcores.

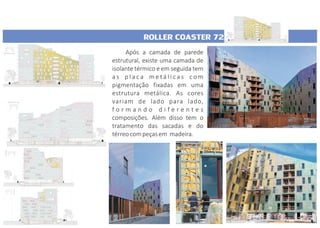

19. ROLLER COASTER 72
Após a camada de parede
estrutural, existe uma camada de
isolante térmico e em seguida tem
a s p l a c a m e t á l i c a s c o m
pigmentação fixadas em uma
estrutura metálica. As cores
variam de lado para lado,
f o r m a n d o d i f e r e n t e s
composições. Além disso tem o
tratamento das sacadas e do
térreocompeçasem madeira.

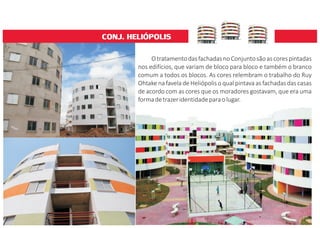

20. CONJ. HELIÓPOLIS
OtratamentodasfachadasnoConjuntosãoascorespintadas
nos edifícios, que variam de bloco para bloco e também o branco
comum a todos os blocos. As cores relembram o trabalho do Ruy
Ohtake na favela de Heliópolis o qual pintava as fachadas das casas
de acordo com as cores que os moradores gostavam, que era uma
formadetrazeridentidadeparaolugar.

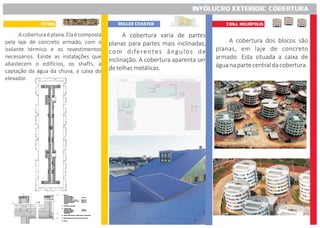

21. INVÓLUCRO EXTERIOR: COBERTURA
TETRIS ROLLER COASTER CONJ. HELIÓPOLIS
Acoberturaéplana.Elaécomposta
pela laje de concreto armado, com o
isolante térmico e os revestimentos
necessários. Existe as instalações que
abastecem o edifícios, os shafts, a
captação da água da chuva, a caixa do
elevador.
A cobertura dos blocos são
planas, em laje de concreto
armado. Esta situada a caixa de
águanapartecentraldacobertura.
A cobertura varia de partes
planas para partes mais inclinadas,
com diferentes ângulos de
inclinação. A cobertura aparenta ser
detelhasmetálicas.

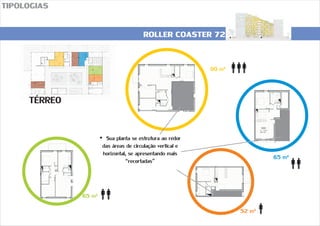

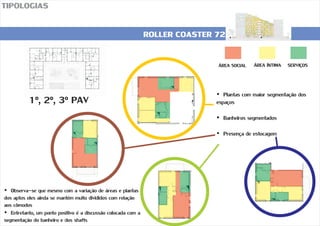

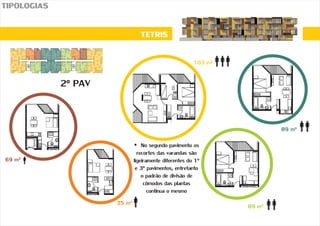

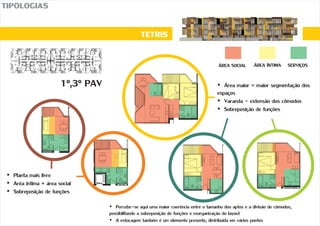

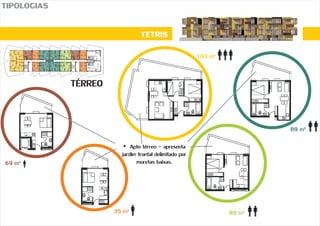

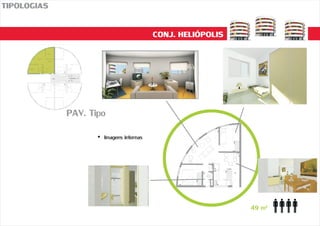

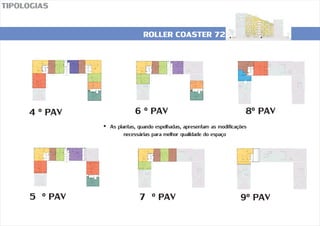

22. TIPOLOGIAS

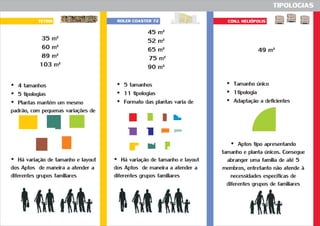

23. TIPOLOGIAS
TETRIS ROLER COASTER 72 CONJ. HELIÓPOLIS
35 m²
60 m²
89 m²
103 m²
45 m²
52 m²
65 m²
75 m²
90 m²
49 m²

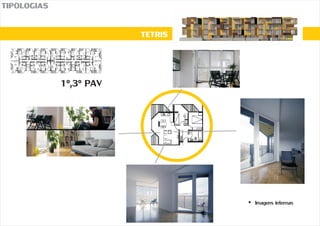

?4 tamanhos
?5 tipologias
?Plantas mantém um mesmo
padrão, com pequenas variações de

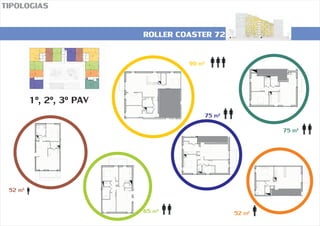

?5 tamanhos
?11 tipologias
?Formato das plantas varia de

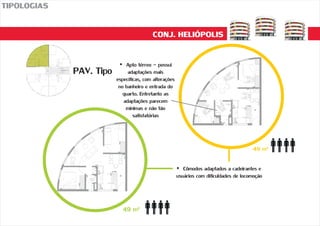

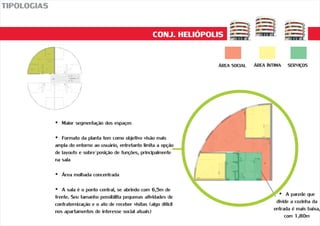

?Tamanho único
?1tipologia
?Adaptação a deficientes
?Há variação de tamanho e layout
dos Aptos de maneira a atender a
diferentes grupos familiares
?Aptos tipo apresentando
tamanho e planta únicos. Consegue
abranger uma família de até 5
membros, entretanto não atende à
necessidades específicas de
diferentes grupos de familiares
?Há variação de tamanho e layout
dos Aptos de maneira a atender a
diferentes grupos familiares

24. 89 m²
89 m²35 m²
69 m²
103 m²
TÉRREO
TIPOLOGIAS
TETRIS
?Apto térreo - apresenta
jardim frontal delimitado por
muretas baixas.

25. 1º,3º PAV
TETRIS
TIPOLOGIAS
89 m²
89 m²
35 m²
69 m²
103 m²
?Variação das plantas
ocorre nas varandas devido
aos recortes alternados que
dão movimentação à fachada.
Mas, em geral, o padrão das
plantas permanece o mesmo

26. 2º PAV
TIPOLOGIAS
TETRIS
89 m²
89 m²35 m²
69 m²
103 m²
?No segundo pavimento os
recortes das varandas são
ligeiramente diferentes do 1º
e 3º pavimentos, entretanto
o padrão de divisão de
cômodos das plantas
continua o mesmo

27. TIPOLOGIAS
TETRIS
1º,3º PAV
?Imagens internas

28. ROLLER COASTER 72
TIPOLOGIAS
TÉRREO
65 m²
65 m²
52 m²
90 m²
?Sua planta se estrutura ao redor
das áreas de circulação vertical e
horizontal, se apresentando mais
“recortadas”

29. ROLLER COASTER 72
TIPOLOGIAS
1º, 2 PAVº, 3º
75 m²
65 m²
75 m²
52 m²
52 m²
90 m²

30. ROLLER COASTER 72
TIPOLOGIAS
4 PAVº 8 PAVº
9º PAV5 PAVº
6 PAVº
7 PAVº
?As plantas, quando espelhadas, apresentam as modificações
necessárias para melhor qualidade do espaço

31. ROLLER COASTER 72
TIPOLOGIAS
?Imagens internas

32. CONJ. HELIÓPOLIS
TIPOLOGIAS
PAV. Tipo
49 m²
49 m²
?Cômodos adaptados a cadeirantes e
usuários com dificuldades de locomoção
?Apto térreo - possui
adaptações mais
específicas, com alterações
no banheiro e entrada do
quarto. Entretanto as
adaptações parecem
mínimas e não tão
satisfatórias

33. CONJ. HELIÓPOLIS
TIPOLOGIAS
PAV. Tipo
49 m²
?Imagens internas

34. TETRIS
TIPOLOGIAS
1º,3º PAV
ÁREA SOCIAL ÁREA ÍNTIMA SERVIÇOS
?Planta mais livre
?Aréa íntima + área social
?Sobreposição de funções
?Área maior = maior segmentação dos
espaços
?Varanda - extensão dos cômodos
?Sobreposição de funções
?Percebe-se aqui uma maior coerência entre o tamanho dos aptos e a divisão de cômodos,
possibilitando a sobreposição de funções e reorganização do layout
?A estocagem também é um elemento presente, distribuída em vários pontos

35. ROLLER COASTER 72
TIPOLOGIAS
ÁREA SOCIAL ÁREA ÍNTIMA SERVIÇOS
1º, 2 PAVº, 3º ?Plantas com maior segmentação dos
espaços
?Banheiros segmentados
?Presença de estocagem
?Observa-se que mesmo com a variação de áreas e plantas
dos aptos eles ainda se mantém muito divididos com relação
aos cômodos
?Entretanto, um ponto positivo é a discussão colocada com a
segmentação do banheiro e dos shafts

36. CONJ. HELIÓPOLIS
TIPOLOGIAS
ÁREA SOCIAL ÁREA ÍNTIMA SERVIÇOS
?Maior segmentação dos espaços
?Formato da planta tem como objetivo visão mais
ampla do entorno ao usuário, entretanto limita a opção
de layouts e sobre´posição de funções, principalmente
na sala
?Área molhada concentrada
?A sala é o ponto central, se abrindo com 6,5m de
frente. Seu tamanho possibilita pequenas atividades de
confraternização e o ato de receber visitas (algo difícil
nos apartamentos de interesse social atuais)
?A parede que
divide a cozinha da
entrada é mais baixa,
com 1,80m

37. SERVIÇOS E
INFRAESTRUTURA

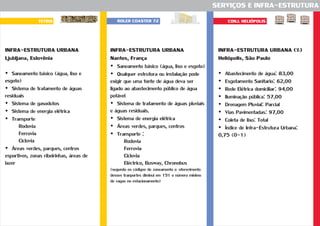

38. SERVIÇOS E INFRA-ESTRUTURA
TETRIS ROLER COASTER 72 CONJ. HELIÓPOLIS
INFRA-ESTRUTURA URBANA (%)
Heliópolis, São Paulo
?Abastecimento de água: 83,00
?Esgotamento Sanitario: 62,00
?Rede Elétrica domiciliar: 94,00
?Iluminação pública: 57,00
?Drenagem Pluvial: Parcial
?Vias Pavimentadas: 97,00
?Coleta de lixo: Total
?Índice de Infra-Estrutura Urbana:
0,75 (0-1)
INFRA-ESTRUTURA URBANA
Nantes, França
?
?Qualquer estrutura ou instalação pode
exigir que uma fonte de água deva ser
ligado ao abastecimento público de água
potável
?Sistema de tratamento de águas pluviais
e águas residuais.
?Sistema de energia elétrica
?Áreas verdes, parques, centros
?Transporte :
Rodovia
Ferrovia
Ciclovia
Eléctrico, Busway, Chronobus
(segundo os códigos de zoneamento o oferecimento
desses tranportes diminui em 15% o número mínimo
de vagas no estacionamento)
Saneamento básico (água, lixo e esgoto)
INFRA-ESTRUTURA URBANA
Ljubljana, Eslovênia
?Saneamento básico (água, lixo e
esgoto)
?Sistema de tratamento de águas
residuais
?Sistema de gasodutos
?Sistema de energia elétrica
?Transporte
Rodovia
Ferrovia
Ciclovia
?Áreas verdes, parques, centros
esportivos, zonas ribeirinhas, áreas de
lazer

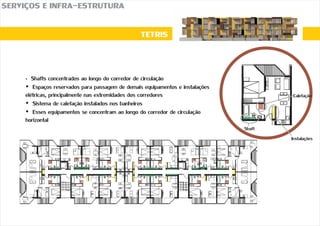

39. SERVIÇOS E INFRA-ESTRUTURA
TETRIS
?Shafts concentrados ao longo do corredor de circulação
?Espaços reservados para passagem de demais equipamentos e instalações
elétricas, principalmente nas extremidades dos corredores
?Sistema de calefação instalados nos banheiros
?Esses equipamentos se concentram ao longo do corredor de circulação
horizontal
Shaft
Instalações
Calefação

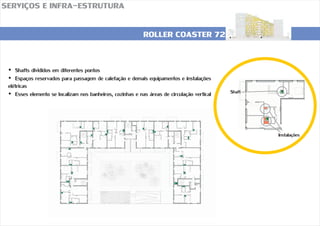

40. ROLLER COASTER 72
SERVIÇOS E INFRA-ESTRUTURA
?Shafts divididos em diferentes pontos
?Espaços reservados para passagem de calefação e demais equipamentos e instalações
elétricas
?Esses elemento se localizam nos banheiros, cozinhas e nas áreas de circulação vertical Shaft
Instalações

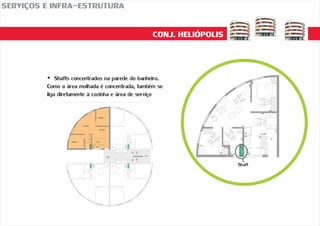

41. CONJ. HELIÓPOLIS
SERVIÇOS E INFRA-ESTRUTURA
Shaft
?Shafts concentrados na parede do banheiro.
Como a área molhada é concentrada, também se
liga diretamente à cozinha e área de serviço

42. SERVIÇOS E INFRA-ESTRUTURA
TETRIS
A cidade já oferece uma infra-estrutura
de transporte, serviços e lazer eficiente.
O edifício em si se localiza próximo à
uma biblioteca e a um grande parque
Os equipamentos identificados próximos
ao edifício justificam a sua pequena
área comum, já que os usuários tem
fácil acesso a essas áreas

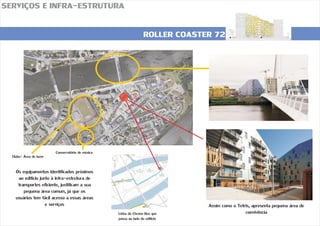

43. ROLLER COASTER 72
SERVIÇOS E INFRA-ESTRUTURA
Assim como o Tetris, apresenta pequena área de
convivência
Os equipamentos identificados próximos
ao edifício junto à infra-estrutura de
transportes eficiente, justificam a sua
pequena área comum, já que os
usuários tem fácil acesso a essas áreas
e serviços
Conservatório de música
Clube/ Área de lazer
Linha do Chrono Bus que
passa ao lado do edifício

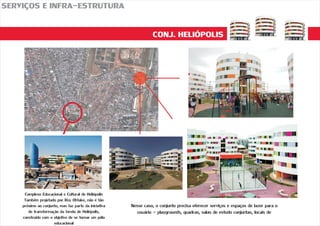

44. CONJ. HELIÓPOLIS
SERVIÇOS E INFRA-ESTRUTURA
Complexo Educacional e Cultural de Heliópolis
Também projetado por Ruy Ohtake, não é tão
próximo ao conjunto, mas faz parte da iniciativa
de transformação da favela de Heliópolis,
construído com o objetivo de se tornar um pólo
educacional
Nesse caso, o conjunto precisa oferecer serviços e espaços de lazer para o
usuário - playgrounds, quadras, salas de estudo conjuntas, locais de

45. FLEXIBILIDADE

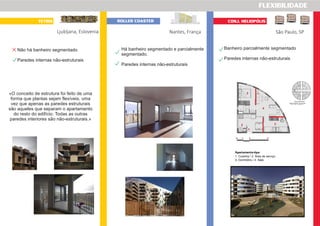

46. FLEXIBILIDADE
TETRIS ROLLER COASTER CONJ. HELIOPÓLIS
Ljubljana, Eslovenia Nantes, França São Paulo, SP
«O conceito de estrutura foi feito de uma
forma que plantas sejam flexíveis, uma
vez que apenas as paredes estruturais
são aqueles que separam o apartamento
do resto do edifício. Todas as outras
paredes interiores são não-estruturais.»
Não há banheiro segmentado
Paredes internas não-estruturais
Há banheiro segmentado e parcialmente
segmentado.
Paredes internas não-estruturais
Banheiro parcialmente segmentado
Paredes internas não-estruturais

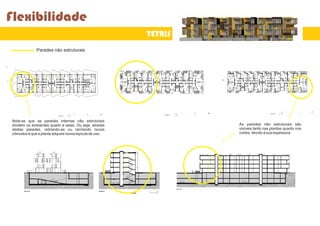

47. Flexibilidade
TETRIS
Paredes não estruturais
Nota-se que as paredes internas não estruturais
dividem os ambientes quarto e salas. Ou seja, através
destas paredes, retirando-as ou recriando novos
cômodos é que a planta adquire novos layouts de uso.
As paredes não estruturais são
visíveis tanto nas plantas quanto nos
cortes, devido à sua espessura.

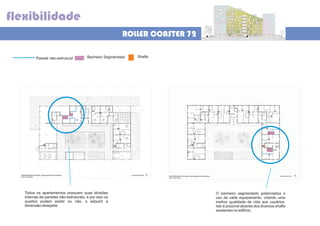

48. flexibilidade
ROLLER COASTER 72
Banheiro SegmentadoParede não-estrutural Shafts
Todos os apartamentos possuem suas divisões
internas de paredes não-estruturais, e por isso os
quartos podem existir ou não, e adquirir a
dimensão desejada.
O banheiro segmentado potencializa o
uso de cada equipamento, criando uma
melhor qualidade de vida aos usuários.
Isto é possível através dos diversos shafts
existentes no edifício.

49. DENSIDADE DOS
CONJUNTOS
HABITACIONAIS

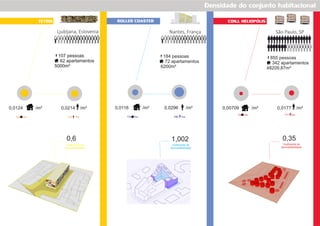

50. Densidade do conjunto habitacional
TETRIS ROLLER COASTER CONJ. HELIOPÓLIS
Ljubljana, Eslovenia Nantes, França São Paulo, SP
0,0124 /m² 0,0214 /m²
124 /ha 214 /ha
107 pessoas
62 apartamentos
5000m²
107 pessoas
62 apartamentos
5000m²
0,6
Coeficiente de
Aproveitabilidade
0,0116 0,0296/m² /m²
116 /ha 296 /ha
184 pessoas
72 apartamentos
6200m²
1,002
Coeficiente de
Aproveitabilidade
0,00709 /m² 0,0177 /m²
70 /ha 177 /ha
855 pessoas
342 apartamentos
48209,87m²
0,35
Coeficiente de
Aproveitabilidade

51. IMPACTO E CONFORTO
AMBIENTAL

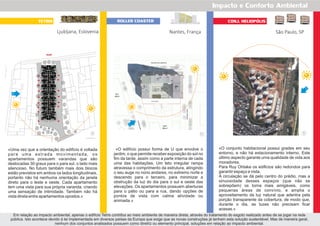

52. Impacto e Conforto Ambiental
TETRIS ROLLER COASTER CONJ. HELIOPÓLIS
Ljubljana, Eslovenia Nantes, França São Paulo, SP
«Uma vez que a orientação do edifício é voltada
para uma estrada movimentada, os
apartamentos possuem varandas que são
deslocadas 30 graus para o para sul, o lado mais
silencioso. No futuro também mais dois blocos
estão previstos em ambos os lados longitudinais,
portanto não há nenhuma orientação da janela
direto para o leste e oeste. Cada apartamento
tem uma vista para sua própria varanda, criando
uma sensação de intimidade. Também não há
vista direta entre apartamentos opostos.»
«O conjunto habitacional possui grades em seu
entorno, e não há estacionamento interno. Este
último aspecto garante uma qualidade de vida aos
moradores.
Para Ruy Ohtake os edificios são redondos para
garantir espaço e vista.
A circulação se dá pelo centro do prédio, mas a
sinuosidade desses espaços (que não se
sobrepõem) os torna mais amigáveis, como
pequenas áreas de convívio, e amplia o
aproveitamento da luz natural que adentra pela
porção transparente da cobertura, de modo que,
durante o dia, as luzes não precisam ficar
acesas.»
«O edifício possui forma de U que envolve o
jardim, o que permite receber exposição do sol no
fim da tarde, assim como a parte interna de cada
uma das habitações. Um teto irregular rampa
atravessa o comprimento da estrutura, atingindo
o seu auge no nono andares, no extremo norte e
descendo para o terceiro, para minimizar a
obstrução da luz do dia para o sul e oeste das
elevações. Os apartamentos possuem aberturas
para o pátio ou para a rua, dando opções de
pontos de vista com calma atividade ou
animada.»
Em relação ao impacto ambiental, apenas o edifício Tetris contribui ao meio ambiente de maneira direta, através do tratamento do esgoto realizado antes de se jogar na rede
pública. Isto acontece devido à lei implementada em diversos países da Europa que exige que as novas construções já tenham esta solução sustentável. Mas de maneira geral,
nenhum dos conjuntos analisados possuem como diretriz ou elemento principal, soluções em relação ao impacto ambiental.

53. Conforto Ambiental
TETRIS ROLLER COASTER CONJ. HELIOPÓLIS
Ljubljana, Eslovenia Nantes, França São Paulo, SP
Neste conjunto existem 19 blocos e 342
apartamentos dispostos de maneira aleatória. E
por existir somente uma tipologia de planta, as
disposições destes são muito variaveis e este
estudo de insolação e ventilação também
variam. Conclui-se então, que o arquiteto não
levou em consideração os fatores sol e vento.

54. REFERÊNCIAS
Links:
- http://www.ljubljana.si/
- https://urbanizem.ljubljana.si/index3/
- http://www.nantes.fr/home.html
- http://www.nantes.fr/home/dans-votre-quartier/ile-de-nantes.html#.UeMwao0n_oY
- http://theurbanearth.net/2008/09/24/arquitetura-contemporanea-eslovenia/
- http://www.architecturenewsplus.com/projects/195
- http://wikiarq.blogspot.com.br/2011/12/apartamentos-tetris.html
- http://nataliaareias.wordpress.com/blog/tetris-apartments/
- http://www.archdaily.com/3547/tetris-apartments-ofis-arhitekti/
- http://ofis-a.si/str_9%20-%20HOUSING/2_TETRIS_APARTMENTS/ofis_TETRIS_APARTMENTS.html
- http://www.designboom.com/architecture/peripheriques-architectes-berranger-vincent-roller-coaster/
- http://www.domusweb.it/en/news/2012/07/30/peripheriques-roller-coaster.html
- http://www10.aeccafe.com/blogs/arch-showcase/2012/08/30/roller-coaster-72-apartment-complex-in-the-northeast-of-the-island-of-nantes/?interstitial_displayed=Yes
- http://www.peripheriques-architectes.com/roller-coaster-72-0
- http://www.archdaily.com/259195/roller-coaster-peripheriques-architectes/
-https://urbanizem.ljubljana.si/AktiMOL/Cistopisi/2002-77-3746-NPB2.pdf
- http://www.capital.sp.gov.br/portalpmsp/homec.jsp
- http://www.uitp-bhls.eu/IMG/pdf/Chronobus_Zurich.pdf
- http://www.lpp.si/en/public-transport
- http://www.lonelyplanet.com/slovenia/ljubljana/transport/getting-around
- http://www.ofis-a.si/str_9%20-%20HOUSING/2_TETRIS_APARTMENTS/ofis_TETRIS_APARTMENTS.html
- http://berrangeretvincent.com/2010/02/ilot-e2/
Documentos:
- Plan local d’Urbanisme - Révision simplifiée - Nantes
- Plan Local d'Urbanisme - DUP mise en compatibilité - Nantes
- Jornal O ESTADO DE S. PAULO DOMINGO, 28 DE AGOSTO DE 2011 Cidades/Metrópole - seção C9
- Revista Renova SP - edição nº 1
- Documentos enviados pelo escritório de arquitetura OFIS - Eslovênia
- http://www.favelization.com/2009/05/06-sintese-de-heliopolis.html
- http://www.arcoweb.com.br/arquitetura/ruy-ohtake-centro-educativo-cultural-condominio-residencial-heliopolis-04-04-2012.html
- https://srv3dgis.ljubljana.si/Urbinfo/web/profile.aspx?id=Urbinfo@Ljubljana
