Instalação de sistema de distribuição de gas em edificações

Instalação de sistema de distribuição de gas em edificações

• 1.

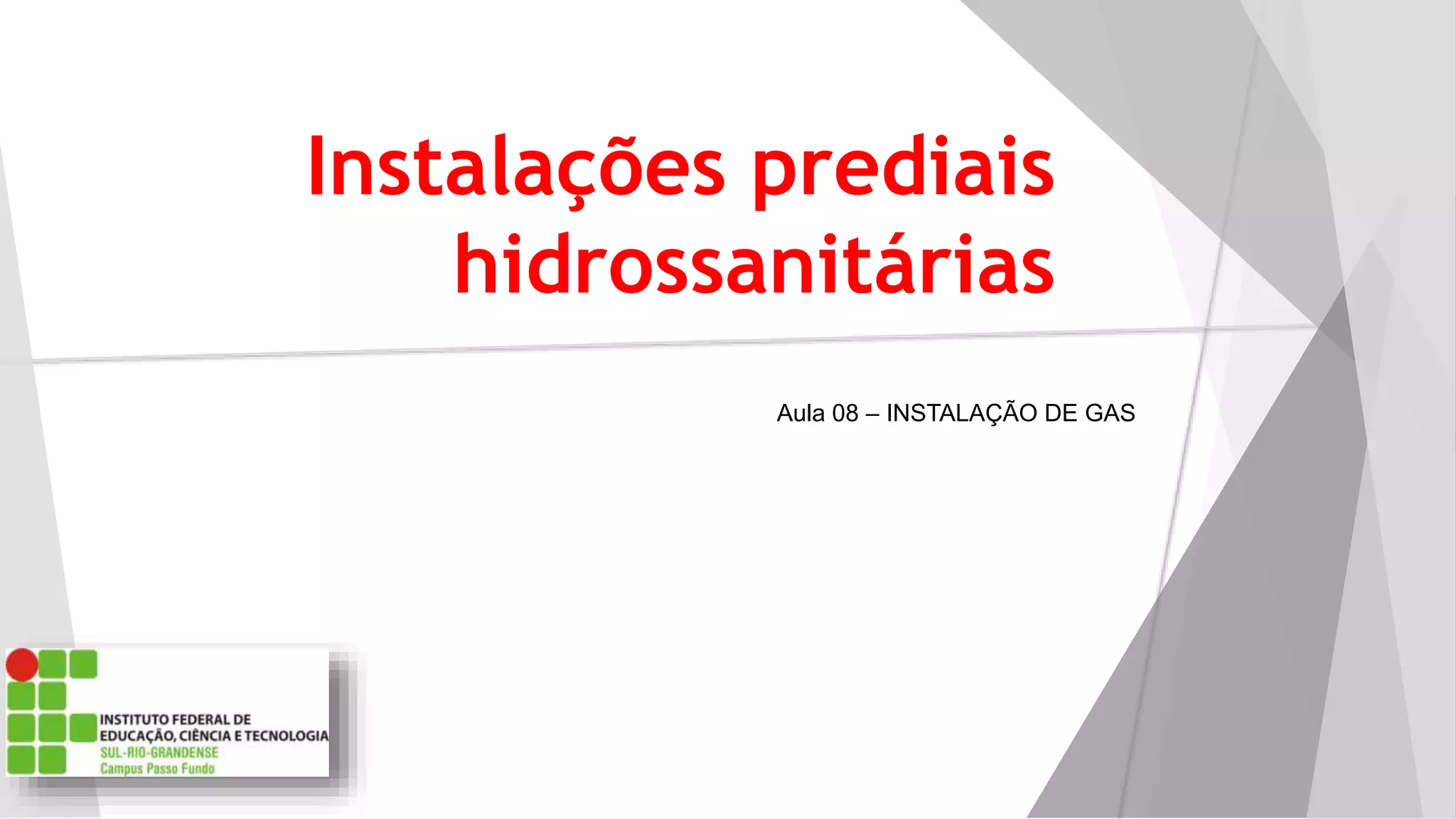

  Instalações prediais hidrossanitárias Aula 08– INSTALAÇÃO DE GAS
• 2.

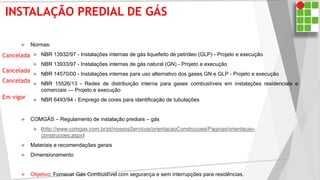

  INSTALAÇÃO PREDIAL DEGÁS  Normas:  NBR 13932/97 - Instalações internas de gás liquefeito de petróleo (GLP) - Projeto e execução  NBR 13933/97 - Instalações internas de gás natural (GN) - Projeto e execução  NBR 14570/00 - Instalações internas para uso alternativo dos gases GN e GLP - Projeto e execução  NBR 15526/13 - Redes de distribuição interna para gases combustíveis em instalações residenciais e comerciais — Projeto e execução  NBR 6493/94 - Emprego de cores para identificação de tubulações  COMGÁS – Regulamento de instalação prediais – gás  (http://www.comgas.com.br/pt/nossosServicos/orientacaoConstrucoes/Paginas/orientacao- construcoes.aspx)  Materiais e recomendações gerais  Dimensionamento  Objetivo: Fornecer Gás Combustível com segurança e sem interrupções para residências. Cancelada Cancelada Cancelada Em vigor
• 3.

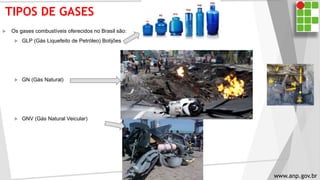

  TIPOS DE GASES Os gases combustíveis oferecidos no Brasil são:  GLP (Gás Liquefeito de Petróleo) Botijões  GN (Gás Natural)  GNV (Gás Natural Veicular) www.anp.gov.br
• 4.

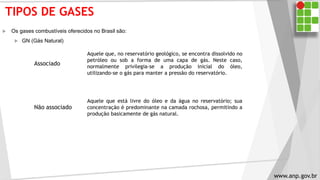

  TIPOS DE GASES Os gases combustíveis oferecidos no Brasil são:  GN (Gás Natural) Associado Aquele que, no reservatório geológico, se encontra dissolvido no petróleo ou sob a forma de uma capa de gás. Neste caso, normalmente privilegia-se a produção inicial do óleo, utilizando-se o gás para manter a pressão do reservatório. Aquele que está livre do óleo e da água no reservatório; sua concentração é predominante na camada rochosa, permitindo a produção basicamente de gás natural. Não associado www.anp.gov.br
• 5.

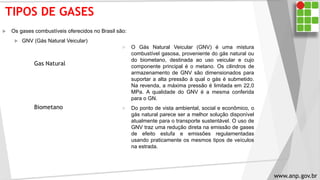

  TIPOS DE GASES Os gases combustíveis oferecidos no Brasil são:  GNV (Gás Natural Veicular)  O Gás Natural Veicular (GNV) é uma mistura combustível gasosa, proveniente do gás natural ou do biometano, destinada ao uso veicular e cujo componente principal é o metano. Os cilindros de armazenamento de GNV são dimensionados para suportar a alta pressão à qual o gás é submetido. Na revenda, a máxima pressão é limitada em 22,0 MPa. A qualidade do GNV é a mesma conferida para o GN.  Do ponto de vista ambiental, social e econômico, o gás natural parece ser a melhor solução disponível atualmente para o transporte sustentável. O uso de GNV traz uma redução direta na emissão de gases de efeito estufa e emissões regulamentadas usando praticamente os mesmos tipos de veículos na estrada. Gas Natural Biometano www.anp.gov.br
• 6.

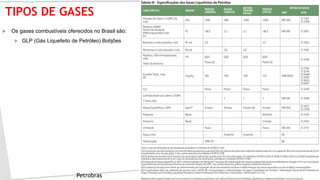

  TIPOS DE GASES Os gases combustíveis oferecidos no Brasil são:  GLP (Gás Liquefeito de Petróleo) Botijões Petrobras
• 7.

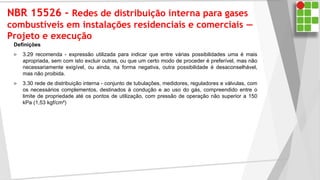

  NBR 15526 -Redes de distribuição interna para gases combustíveis em instalações residenciais e comerciais — Projeto e execução Definições  3.29 recomenda - expressão utilizada para indicar que entre várias possibilidades uma é mais apropriada, sem com isto excluir outras, ou que um certo modo de proceder é preferível, mas não necessariamente exigível, ou ainda, na forma negativa, outra possibilidade é desaconselhável, mas não proibida.  3.30 rede de distribuição interna - conjunto de tubulações, medidores, reguladores e válvulas, com os necessários complementos, destinados à condução e ao uso do gás, compreendido entre o limite de propriedade até os pontos de utilização, com pressão de operação não superior a 150 kPa (1,53 kgf/cm²)
• 8.

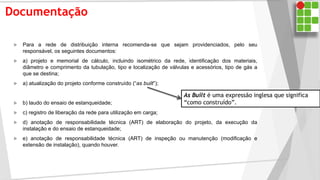

  Documentação  Para arede de distribuição interna recomenda-se que sejam providenciados, pelo seu responsável, os seguintes documentos:  a) projeto e memorial de cálculo, incluindo isométrico da rede, identificação dos materiais, diâmetro e comprimento da tubulação, tipo e localização de válvulas e acessórios, tipo de gás a que se destina;  a) atualização do projeto conforme construído (“as built”);  b) laudo do ensaio de estanqueidade;  c) registro de liberação da rede para utilização em carga;  d) anotação de responsabilidade técnica (ART) de elaboração do projeto, da execução da instalação e do ensaio de estanqueidade;  e) anotação de responsabilidade técnica (ART) de inspeção ou manutenção (modificação e extensão de instalação), quando houver. As Built é uma expressão inglesa que significa “como construído”.
• 9.

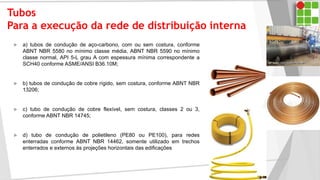

  Tubos Para a execuçãoda rede de distribuição interna  a) tubos de condução de aço-carbono, com ou sem costura, conforme ABNT NBR 5580 no mínimo classe média, ABNT NBR 5590 no mínimo classe normal, API 5-L grau A com espessura mínima correspondente a SCH40 conforme ASME/ANSI B36.10M;  b) tubos de condução de cobre rígido, sem costura, conforme ABNT NBR 13206;  c) tubo de condução de cobre flexível, sem costura, classes 2 ou 3, conforme ABNT NBR 14745;  d) tubo de condução de polietileno (PE80 ou PE100), para redes enterradas conforme ABNT NBR 14462, somente utilizado em trechos enterrados e externos às projeções horizontais das edificações
• 10.

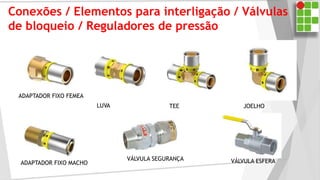

  Conexões / Elementospara interligação / Válvulas de bloqueio / Reguladores de pressão ADAPTADOR FIXO FEMEA LUVA TEE JOELHO VÁLVULA SEGURANÇA VÁLVULA ESFERAADAPTADOR FIXO MACHO
• 11.

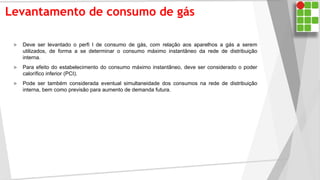

  Levantamento de consumode gás  Deve ser levantado o perfi l de consumo de gás, com relação aos aparelhos a gás a serem utilizados, de forma a se determinar o consumo máximo instantâneo da rede de distribuição interna.  Para efeito do estabelecimento do consumo máximo instantâneo, deve ser considerado o poder calorífico inferior (PCI).  Pode ser também considerada eventual simultaneidade dos consumos na rede de distribuição interna, bem como previsão para aumento de demanda futura.
• 12.

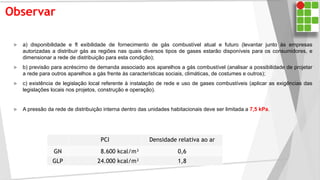

  Observar  a) disponibilidadee fl exibilidade de fornecimento de gás combustível atual e futuro (levantar junto às empresas autorizadas a distribuir gás as regiões nas quais diversos tipos de gases estarão disponíveis para os consumidores, e dimensionar a rede de distribuição para esta condição);  b) previsão para acréscimo de demanda associado aos aparelhos a gás combustível (analisar a possibilidade de projetar a rede para outros aparelhos a gás frente às características sociais, climáticas, de costumes e outros);  c) existência de legislação local referente à instalação de rede e uso de gases combustíveis (aplicar as exigências das legislações locais nos projetos, construção e operação).  A pressão da rede de distribuição interna dentro das unidades habitacionais deve ser limitada a 7,5 kPa. PCI Densidade relativa ao ar GN 8.600 kcal/m³ 0,6 GLP 24.000 kcal/m³ 1,8
• 13.

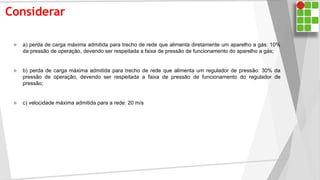

  Considerar  a) perdade carga máxima admitida para trecho de rede que alimenta diretamente um aparelho a gás: 10% da pressão de operação, devendo ser respeitada a faixa de pressão de funcionamento do aparelho a gás;  b) perda de carga máxima admitida para trecho de rede que alimenta um regulador de pressão: 30% da pressão de operação, devendo ser respeitada a faixa de pressão de funcionamento do regulador de pressão;  c) velocidade máxima admitida para a rede: 20 m/s
• 14.

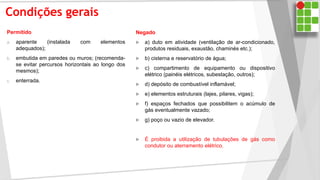

  Condições gerais Permitido a. aparente(instalada com elementos adequados); b. embutida em paredes ou muros; (recomenda- se evitar percursos horizontais ao longo dos mesmos); c. enterrada. Negado  a) duto em atividade (ventilação de ar-condicionado, produtos residuais, exaustão, chaminés etc.);  b) cisterna e reservatório de água;  c) compartimento de equipamento ou dispositivo elétrico (painéis elétricos, subestação, outros);  d) depósito de combustível inflamável;  e) elementos estruturais (lajes, pilares, vigas);  f) espaços fechados que possibilitem o acúmulo de gás eventualmente vazado;  g) poço ou vazio de elevador.  É proibida a utilização de tubulações de gás como condutor ou aterramento elétrico.
• 15.

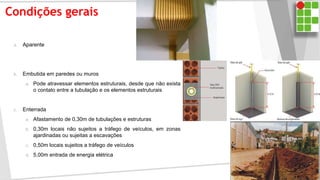

  Condições gerais a. Aparente b.Embutida em paredes ou muros a. Pode atravessar elementos estruturais, desde que não exista o contato entre a tubulação e os elementos estruturais c. Enterrada a. Afastamento de 0,30m de tubulações e estruturas b. 0,30m locais não sujeitos a tráfego de veículos, em zonas ajardinadas ou sujeitas a escavações c. 0,50m locais sujeitos a tráfego de veículos d. 5,00m entrada de energia elétrica
• 16.

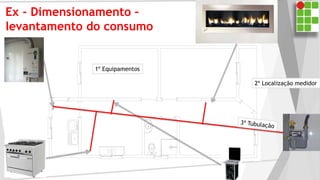

  Ex - Dimensionamento– levantamento do consumo 1º Equipamentos 2º Localização medidor
• 17.

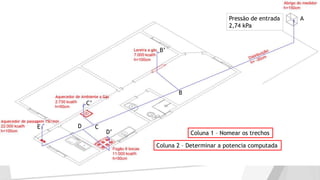

  A B CDE C’ D’ B’ Pressão de entrada 2,74kPa Coluna 1 – Nomear os trechos Coluna 2 – Determinar a potencia computada
• 18.

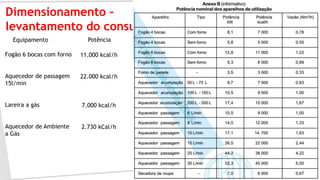

  Dimensionamento – levantamento doconsumo Fogão 6 bocas com forno Aquecedor de passagem 15l/min Lareira a gás Aquecedor de Ambiente a Gás Potência 11.000 kcal/h 22.000 kcal/h 7.000 kcal/h 2.730 kCal/h Equipamento
• 19.

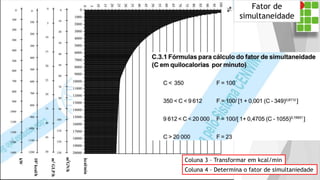

  Dimensionamento – Fatorde simultaneidade Fator de simultaneidade Coluna 3 – Transformar em kcal/min Coluna 4 – Determina o fator de simultaniedade
• 20.

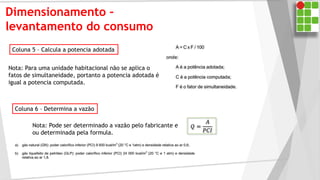

  Dimensionamento – levantamento doconsumo Nota: Para uma unidade habitacional não se aplica o fatos de simultaneidade, portanto a potencia adotada é igual a potencia computada. Coluna 5 – Calcula a potencia adotada Coluna 6 – Determina a vazão 𝑄 = 𝐴 𝑃𝐶𝐼 Nota: Pode ser determinado a vazão pelo fabricante e ou determinada pela formula.
• 21.

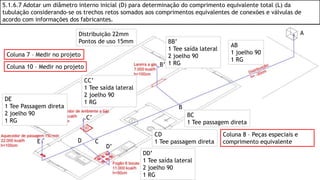

  A B CDE C’ D’ B’ AB 1 joelho 90 1RG BB’ 1 Tee saída lateral 2 joelho 90 1 RG BC 1 Tee passagem direta CC’ 1 Tee saída lateral 2 joelho 90 1 RG CD 1 Tee passagem direta DE 1 Tee Passagem direta 2 joelho 90 1 RG DD’ 1 Tee saída lateral 2 joelho 90 1 RG 5.1.6.7 Adotar um diâmetro interno inicial (D) para determinação do comprimento equivalente total (L) da tubulação considerando-se os trechos retos somados aos comprimentos equivalentes de conexões e válvulas de acordo com informações dos fabricantes. Distribuição 22mm Pontos de uso 15mm Coluna 7 – Medir no projeto Coluna 8 – Peças especiais e comprimento equivalente Coluna 10 – Medir no projeto
• 22.

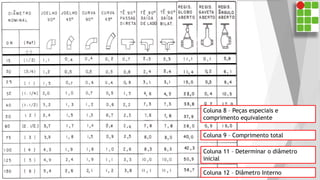

  Coluna 8 –Peças especiais e comprimento equivalente Coluna 9 – Comprimento total Coluna 11 – Determinar o diâmetro inicial Coluna 12 – Diâmetro Interno
• 23.

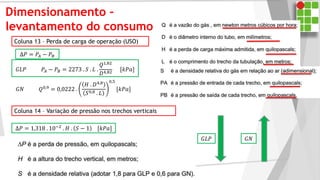

  Dimensionamento – levantamento doconsumo Δ𝑃 = 𝑃𝐴 − 𝑃𝐵 𝐺𝐿𝑃 𝑃𝐴 − 𝑃𝐵 = 2273 . 𝑆 . 𝐿 . 𝑄1,82 𝐷4,82 [𝑘𝑃𝑎] 𝐺𝑁 𝑄0,9 = 0,0222 . 𝐻 . 𝐷4,8 𝑆0,8 . 𝐿 0,5 [𝑘𝑃𝑎] Coluna 13 – Perda de carga de operação (USO) Coluna 14 – Variação de pressão nos trechos verticais ∆𝑃 = 1,318 . 10−2 . 𝐻 . 𝑆 − 1 [𝑘𝑃𝑎] 𝐺𝐿𝑃 𝐺𝑁
• 24.

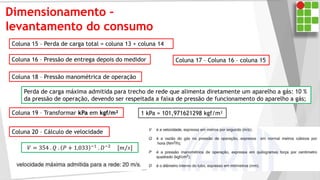

  Dimensionamento – levantamento doconsumo Coluna 15 – Perda de carga total = coluna 13 + coluna 14 Coluna 16 – Pressão de entrega depois do medidor Coluna 17 – Coluna 16 – coluna 15 Coluna 18 – Pressão manométrica de operação Perda de carga máxima admitida para trecho de rede que alimenta diretamente um aparelho a gás: 10 % da pressão de operação, devendo ser respeitada a faixa de pressão de funcionamento do aparelho a gás; Coluna 20 – Cálculo de velocidade 1 kPa = 101,971621298 kgf/m²Coluna 19 – Transformar kPa em kgf/m² 𝑉 = 354 . 𝑄 . 𝑃 + 1,033 −1 . 𝐷−2 [𝑚/𝑠]
• 25.

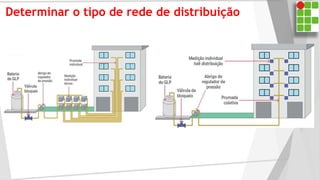

  Determinar o tipode rede de distribuição
