IFMG - Campus Santa Luzia Disciplina: Instalações Prediais: hidráulico-sanitárias Santa Luzia, 2022. Professor: Ezequiel B. R. Reis Instalações Prediais: hidráulico- sanitárias
INSTALAÇÕES PREDIAIS DE ESGOTO 2

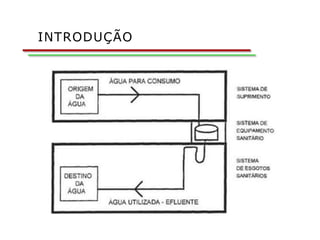

Introdução Exigências a serem observadas INTRODUÇÃO

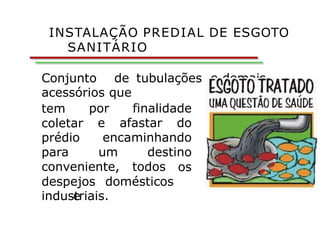

Conjunto de tubulações e demais acessórios que por finalidade e afastar do tem coletar prédio encaminhando para um destino conveniente, todos os despejos domésticos e industriais. INSTALAÇÃO PREDIAL DE ESGOTO SANITÁRIO
INSTALAÇÃO PREDIAL DE ESGOTO SANITÁRIO Os sistemas de tubulações e pecas que constituem os esgotos sanitários de uma edificação, tem a finalidade de transportar todo efluente das pecas de utilização até a rede pública, atendendo a requisitos mínimos de higiene, segurança, conforto e economia. NBR 8160: Sistemas prediais de esgoto sanitário - Projeto e execução.
As instalações sanitárias devem ser capazes de: ■Coletar os esgotos das residências; ■Afastar de forma eficiente os dejetos; contaminação do interior das por gasesprovenientes do ■Impedir a edificações esgoto; ■Impedir a entrada de insetos, ratos e outros animais; ■Impedir a contaminação da água potável. INSTALAÇÃO PREDIAL DE ESGOTO SANITÁRIO
TIPOS DE ESGOTO - Esgoto doméstico - É a água utilizada no banho, nos lavatórios, nas máquinas de lavar roupa, na descarga da bacia sanitária, etc. - Esgoto industrial - É a água utilizada nos processos de produção industrial que gera um resíduo industrial, o chamado esgoto industrial. - Esgoto Pluvial - As águas das chuvas, após serem recolhidas dos telhados, coberturas e ruas são consideradas esgoto pluvial.

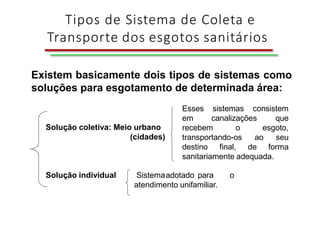

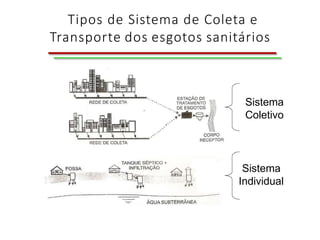

Existem basicamente dois tipos de sistemas como soluções para esgotamento de determinada área: Solução coletiva: Meio urbano (cidades) Solução individual Esses sistemas consistem em canalizações recebem o que esgoto, destino final, transportando-os ao de seu forma sanitariamente adequada. Sistemaadotado para o atendimento unifamiliar. Tipos de Sistema de Coleta e Transporte dos esgotos sanitários
Sistema Individual Sistema Coletivo Tipos de Sistema de Coleta e Transporte dos esgotos sanitários

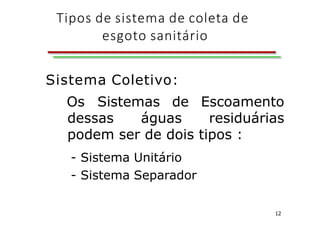

Tipos de sistema de coleta de esgoto sanitário 12 Sistema Coletivo: Os Sistemas de Escoamento dessas águas residuárias podem ser de dois tipos : - Sistema Unitário - Sistema Separador
SISTEMAS DE ESCOAMENTO a)Sistema Unitário: É aquele onde a rede é construída para coletar e conduzir as águas servidas juntamente com as águas pluviais. Adotado em muitas cidades européias como Paris (França).

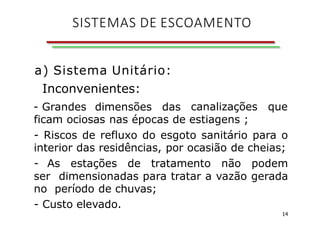

a) Sistema Unitário: Inconvenientes: - Grandes dimensões das canalizações que ficam ociosas nas épocas de estiagens ; - Riscos de refluxo do esgoto sanitário para o interior das residências, por ocasião de cheias; - As estações de tratamento não podem ser dimensionadas para tratar a vazão gerada no período de chuvas; - Custo elevado. 14 SISTEMAS DE ESCOAMENTO

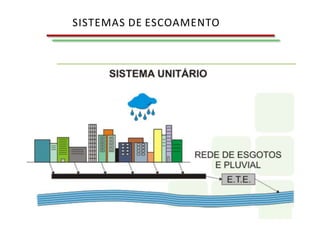

SISTEMAS DE ESCOAMENTO

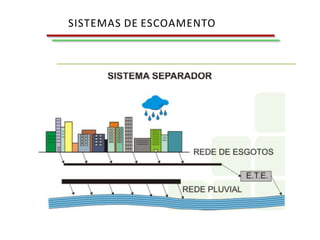

b)Separador Absoluto: Os esgotos domésticos e industriais são totalmente separados do sistema de águas pluviais. - Os esgotos domésticos e industriais são coletados e tratados em Estações de Tratamento de Esgoto (ETE). As águas pluviais são coletadas e encaminhadas diretamente aos rios e córregos. - Esse é o sistema adotado no Brasil. SISTEMAS DE ESCOAMENTO

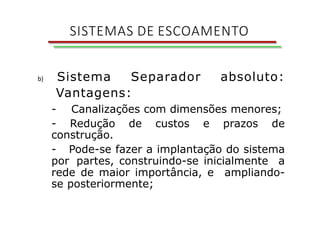

b) Sistema Separador absoluto: Vantagens: - Canalizações com dimensões menores; - Redução de custos e prazos de construção. - Pode-se fazer a implantação do sistema por partes, construindo-se inicialmente a rede de maior importância, e ampliando- se posteriormente; SISTEMAS DE ESCOAMENTO

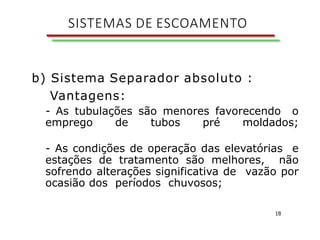

18 b) Sistema Separador absoluto : Vantagens: - As tubulações são menores favorecendo o emprego de tubos pré moldados; - As condições de operação das elevatórias e estações de tratamento são melhores, não sofrendo alterações significativa de vazão por ocasião dos períodos chuvosos; SISTEMAS DE ESCOAMENTO
SISTEMAS DE ESCOAMENTO SISTEMAS DE ESCOAMENTO
SISTEMAS DE ESCOAMENTO SISTEMAS DE ESCOAMENTO
Coleta do Esgoto Sanitário COLETA DO ESGOTO SANITÁRIO
INSTALAÇÕES PREDIAIS DE ESGOTO 20

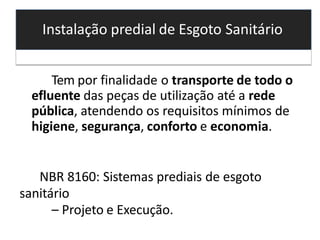

Instalação predial de Esgoto Sanitário Tem por finalidade o transporte de todo o efluente das peças de utilização até a rede pública, atendendo os requisitos mínimos de higiene, segurança, conforto e economia. NBR 8160: Sistemas prediais de esgoto sanitário – Projeto e Execução.

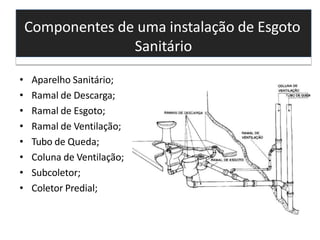

Componentes de uma instalação de Esgoto Sanitário • Aparelho Sanitário; • Ramal de Descarga; • Ramal de Esgoto; • Ramal de Ventilação; • Tubo de Queda; • Coluna de Ventilação; • Subcoletor; • Coletor Predial;
Componentes de uma instalação de Esgoto Sanitário • Aparelho Sanitário: – Equipamentos de uso para higiene, dejetos ou água servida

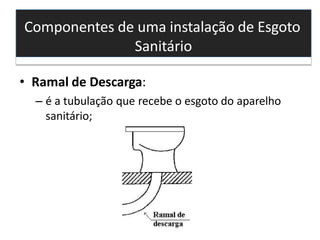

Componentes de uma instalação de Esgoto Sanitário • Ramal de Descarga: – é a tubulação que recebe o esgoto do aparelho sanitário;

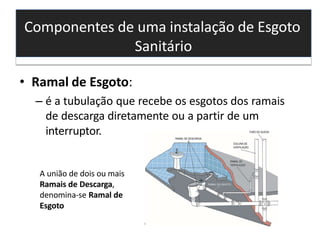

Componentes de uma instalação de Esgoto Sanitário • Ramal de Esgoto: – é a tubulação que recebe os esgotos dos ramais de descarga diretamente ou a partir de um interruptor. A união de dois ou mais Ramais de Descarga, denomina-se Ramal de Esgoto

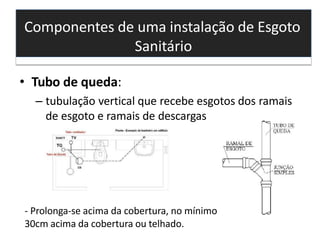

Componentes de uma instalação de Esgoto Sanitário • Tubo de queda: – tubulação vertical que recebe esgotos dos ramais de esgoto e ramais de descargas - Prolonga-se acima da cobertura, no mínimo 30cm acima da cobertura ou telhado.

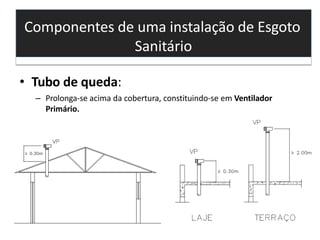

Componentes de uma instalação de Esgoto Sanitário • Tubo de queda: – Prolonga-se acima da cobertura, constituindo-se em Ventilador Primário.

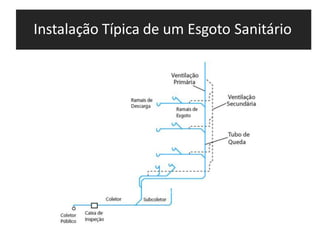

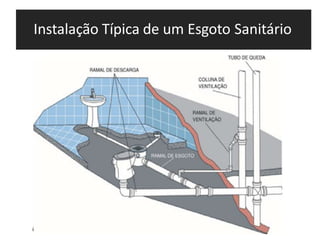

Instalação Típica de um Esgoto Sanitário

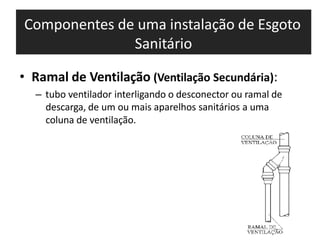

Componentes de uma instalação de Esgoto Sanitário • Ramal de Ventilação (Ventilação Secundária): – tubo ventilador interligando o desconector ou ramal de descarga, de um ou mais aparelhos sanitários a uma coluna de ventilação.

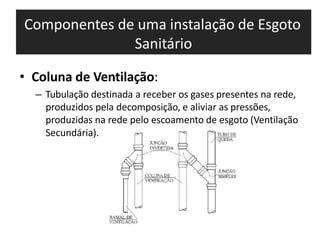

Componentes de uma instalação de Esgoto Sanitário • Coluna de Ventilação: – Tubulação destinada a receber os gases presentes na rede, produzidos pela decomposição, e aliviar as pressões, produzidas na rede pelo escoamento de esgoto (Ventilação Secundária).
Instalação Típica de um Esgoto Sanitário
Fecho Hídrico • O Fecho Hídrico tem a função de evitar a passagem dos gases provenientes da decomposição do esgoto, de dentro da tubulação para os ambientes da edificação. • O Fecho Hídrico consiste de uma camada de água que preenche a tubulação impedindo a passagem dos gases e insetos, com o auxílio dos Desconectores.

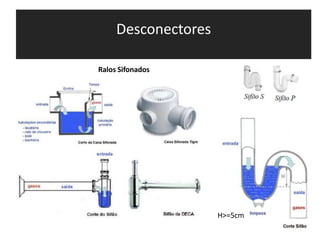

Desconectores Ralos Sifonados H>=5cm

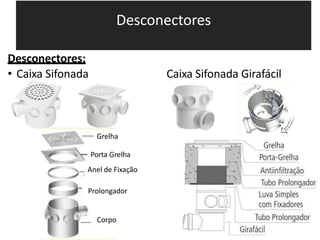

Desconectores Desconectores: • Caixa Sifonada Caixa Sifonada Girafácil Grelha Porta Grelha Anel de Fixação Prolongador Corpo

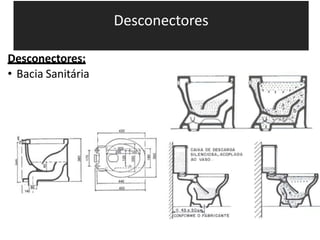

Desconectores Desconectores: • Bacia Sanitária

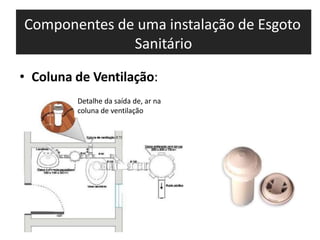

Componentes de uma instalação de Esgoto Sanitário • Coluna de Ventilação: Detalhe da saída de, ar na coluna de ventilação

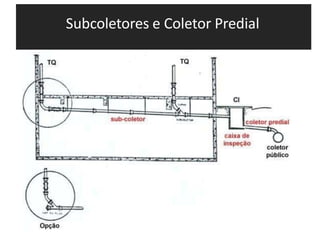

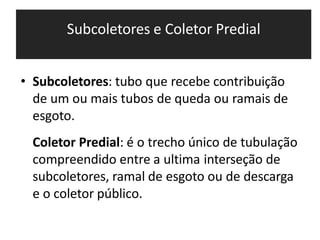

Subcoletores e Coletor Predial • Subcoletores: tubo que recebe contribuição de um ou mais tubos de queda ou ramais de esgoto. Coletor Predial: é o trecho único de tubulação compreendido entre a ultima interseção de subcoletores, ramal de esgoto ou de descarga e o coletor público.

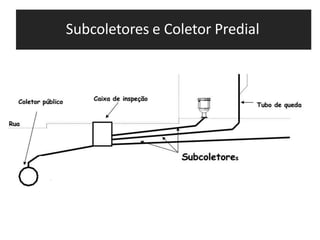

Subcoletores e Coletor Predial
Subcoletores e Coletor Predial

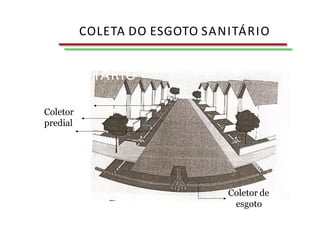

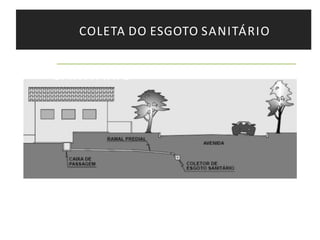

Coletor de esgoto Coletor predial COLETA DO ESGOTO SANITÁRIO COLETA DO ESGOTO SANITÁRIO

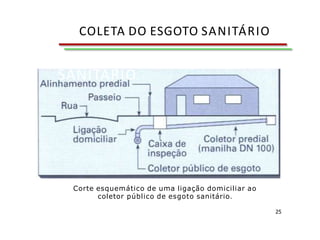

Corte esquemático de uma ligação domiciliar ao coletor público de esgoto sanitário. 25 COLETA DO ESGOTO SANITÁRIO COLETA DO ESGOTO SANITÁRIO
COLETA DO ESGOTO SANITÁRIO COLETA DO ESGOTO SANITÁRIO
DISPOSITIVOS DE INSPEÇÃO 43

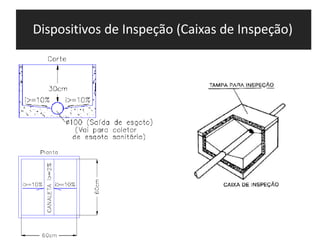

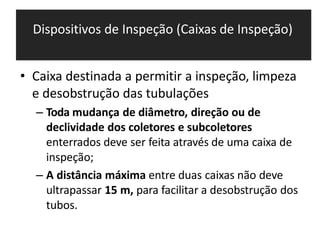

Dispositivos de Inspeção (Caixas de Inspeção) • Caixa destinada a permitir a inspeção, limpeza e desobstrução das tubulações – Toda mudança de diâmetro, direção ou de declividade dos coletores e subcoletores enterrados deve ser feita através de uma caixa de inspeção; – A distância máxima entre duas caixas não deve ultrapassar 15 m, para facilitar a desobstrução dos tubos.
Dispositivos de Inspeção (Caixas de Inspeção)
Dispositivos de Inspeção (Caixas de Inspeção)

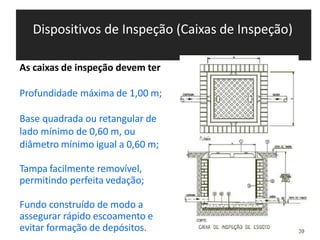

Dispositivos de Inspeção (Caixas de Inspeção) As caixas de inspeção devem ter Profundidade máxima de 1,00 m; Base quadrada ou retangular de lado mínimo de 0,60 m, ou diâmetro mínimo igual a 0,60 m; Tampa facilmente removível, permitindo perfeita vedação; Fundo construído de modo a assegurar rápido escoamento e evitar formação de depósitos.

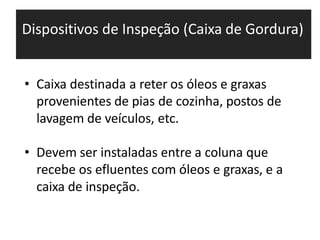

Dispositivos de Inspeção (Caixa de Gordura) • Caixa destinada a reter os óleos e graxas provenientes de pias de cozinha, postos de lavagem de veículos, etc. • Devem ser instaladas entre a coluna que recebe os efluentes com óleos e graxas, e a caixa de inspeção.

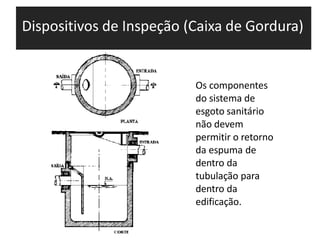

Dispositivos de Inspeção (Caixa de Gordura) Os componentes do sistema de esgoto sanitário não devem permitir o retorno da espuma de dentro da tubulação para dentro da edificação.
