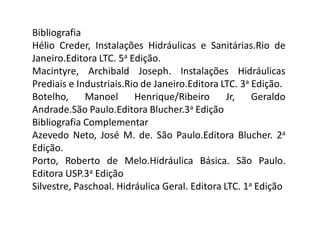

Bibliografia
Hélio Creder, Instalações Hidráulicas e Sanitárias.Rio de
Janeiro.Editora LTC. 5a Edição.
Macintyre, Archibald Joseph. Instalações Hidráulicas
Prediais e Industriais.Rio de Janeiro.Editora LTC. 3a Edição.
Botelho, Manoel Henrique/Ribeiro Jr, Geraldo
Andrade.São Paulo.Editora Blucher.3a Edição
Bibliografia Complementar
Azevedo Neto, José M. de. São Paulo.Editora Blucher. 2a
Edição.
Porto, Roberto de Melo.Hidráulica Básica. São Paulo.
Editora USP.3a Edição
Silvestre, Paschoal. Hidráulica Geral. Editora LTC. 1a Edição
I - INSTALAÇÕES PREDIAIS DE ÁGUA FRIA
ENG. SIMON BOLIVAR M. MENDES

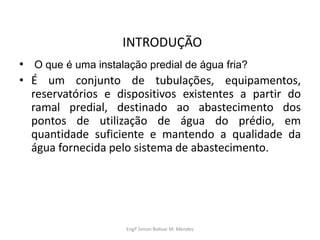

INTRODUÇÃO
• O que é uma instalação predial de água fria?
• É um conjunto de tubulações, equipamentos,
reservatórios e dispositivos existentes a partir do
ramal predial, destinado ao abastecimento dos
pontos de utilização de água do prédio, em
quantidade suficiente e mantendo a qualidade da
água fornecida pelo sistema de abastecimento.
Engº Simon Bolivar M. Mendes
Engº Simon Bolivar M. Mendes
INSTALAÇÕES HIDRÁULICAS
• Coluna de Distribuição
Leva ao apartamento a água proveniente da caixa d’água.
• Coluna de Águas Servidas
É a coluna que recebe toda a água utilizada no apartamento,
como esgoto, tanque e banheiros.
• Nos prédios mais antigos , são confeccionadas em ferro
fundido e nos atuais em tubos de p.v.c. . Quando necessário,
serão substituídas em tubos de p.v.c.
Engº Simon Bolivar M. Mendes

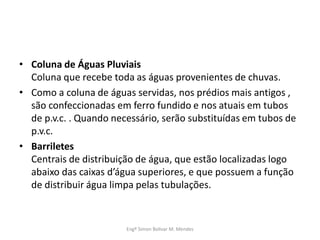

• Coluna de Águas Pluviais
Coluna que recebe toda as águas provenientes de chuvas.
• Como a coluna de águas servidas, nos prédios mais antigos ,
são confeccionadas em ferro fundido e nos atuais em tubos
de p.v.c. . Quando necessário, serão substituídas em tubos de
p.v.c.
• Barriletes
Centrais de distribuição de água, que estão localizadas logo
abaixo das caixas d’água superiores, e que possuem a função
de distribuir água limpa pelas tubulações.
Engº Simon Bolivar M. Mendes
Válvulas Redutoras de Pressão
Têm como finalidade diminuir a pressão da água dentro da
tubulação, tornando mais fácil o manuseio de torneiras,
chuveiros, máquinas de lavar, filtros em geral encontrados
dentro dos apartamentos.
Engº Simon Bolivar M. Mendes
Engº Simon Bolivar M. Mendes

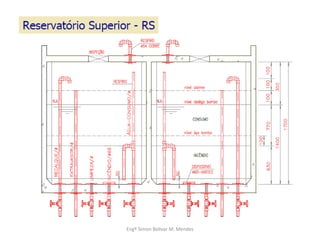

• Ligações da caixa d’água
• Além da tubulação de alimentação, que termina na torneira
de bóia, existem na caixa d’água mais três tipos de ligação:
ladrão, lavagem e barriletes.
• O ladrão fica localizado na parte superior da caixa d’água,
próximo à borda. Sua função é evitar que água transborde,
caso a torneira de bóia falhar. Justamente para isto, o
diâmetro do ladrão tem que ser maior do que a tubulação de
entrada.
Engº Simon Bolivar M. Mendes
AULA 02
Em geral, nas residências se usa tubo de 25 mm na alimentação
e de 32 mm no ladrão e na tubulação de lavagem. Esta última
fica exatamente no fundo, bem rente à borda, e sua função é
esvaziar totalmente a caixa para limpeza ou manutenção. Para
tanto a tubulação de lavagem tem um registro, para ser aberto
única e exclusivamente nesta ocasião.
BARRILETE
O barrilete coleta a água pelo menos 10 cm acima do fundo da
caixa, para evitar que se use água contaminada pelos depósitos
que vão sedimentando no fundo da caixa. A saída para lavagem
coleta a água o mais próximo possível ao fundo, justamente para
retirar as partículas sedimentadas
Engº Simon Bolivar M. Mendes
Engº Simon Bolivar M. Mendes
Res em fibra de vidro, tubos partem da lateral, evitam os apoios
• Ramais de distribuição
• Dos barriletes saem as colunas de distribuição e daí para os
ramais de distribuição. Os ramais de distribuição, por sua vez,
levam a água fria através do imóvel conduzindo-a até os sub-
ramais e daí para os pontos de consumo, constituídos pelos
chuveiros, torneiras, etc.
Engº Simon Bolivar M. Mendes

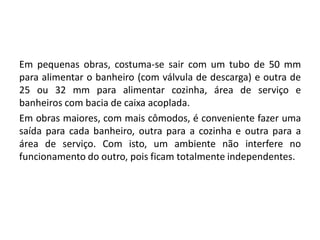

Em pequenas obras, costuma-se sair com um tubo de 50 mm
para alimentar o banheiro (com válvula de descarga) e outra de
25 ou 32 mm para alimentar cozinha, área de serviço e
banheiros com bacia de caixa acoplada.
Em obras maiores, com mais cômodos, é conveniente fazer uma
saída para cada banheiro, outra para a cozinha e outra para a
área de serviço. Com isto, um ambiente não interfere no
funcionamento do outro, pois ficam totalmente independentes.

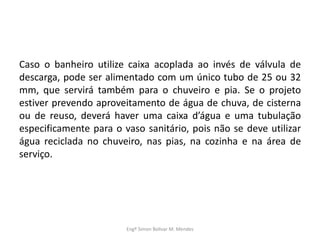

Caso o banheiro utilize caixa acoplada ao invés de válvula de
descarga, pode ser alimentado com um único tubo de 25 ou 32
mm, que servirá também para o chuveiro e pia. Se o projeto
estiver prevendo aproveitamento de água de chuva, de cisterna
ou de reuso, deverá haver uma caixa d’água e uma tubulação
especificamente para o vaso sanitário, pois não se deve utilizar
água reciclada no chuveiro, nas pias, na cozinha e na área de
serviço.
Engº Simon Bolivar M. Mendes
As medidas de tubo que indicamos acima são genéricas, mas são
também as mais usadas, tanto que acabaram virando padrão
para os dispositivos encontrados no comércio. Atendem
realmente à maioria dos casos de pequenas obras, mas se você
tiver um projeto diferente, como um comércio ou indústria, ou
até mesmo uma residência um pouco mais sofisticada precisará
dimensionar a tubulação.
Engº Simon Bolivar M. Mendes
Engº Simon Bolivar M. Mendes

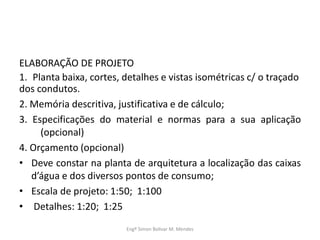

ELABORAÇÃO DE PROJETO
1. Planta baixa, cortes, detalhes e vistas isométricas c/ o traçado
dos condutos.
2. Memória descritiva, justificativa e de cálculo;
3. Especificações do material e normas para a sua aplicação
(opcional)
4. Orçamento (opcional)
• Deve constar na planta de arquitetura a localização das caixas
d’água e dos diversos pontos de consumo;
• Escala de projeto: 1:50; 1:100
• Detalhes: 1:20; 1:25
Engº Simon Bolivar M. Mendes
TERMINOLOGIA
• Aparelho sanitário, barrilete, caixa de descarga, conjunto
elevatório, instalação elevatória, consumo diário, extravasor,
coluna de distribuição, ramal, sub-ramal, ramal predial, vávula
de retenção e vazão
Engº Simon Bolivar M. Mendes
1.0 – DADOS PARA PROJETO
1.1 TIPOS DE SISTEMA
1. Sistema direto de distribuição
2. Sistema indireto de distribuição, sem bombeamento
3. Sistema indireto de distribuição, com bombeamento
Engº Simon Bolivar M. Mendes
Engº Simon Bolivar M. Mendes
FIG. 1.1 – SISTEMA DIRETO
Engº Simon Bolivar M. Mendes
Engº Simon Bolivar M. Mendes
FIG 1.2 – SIST INDIRETO (descendente)
Engº Simon Bolivar M. Mendes
SIST INDIRETO (com bombeamento)
Engº Simon Bolivar M. Mendes
Engº Simon Bolivar M. Mendes

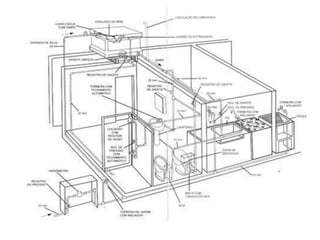

ESQUEMA DE UM SIST. PREDIAL DE
ÁGUA FRIA
Engº Simon Bolivar M. Mendes
Engº Simon Bolivar M. Mendes
Engº Simon Bolivar M. Mendes
Engº Simon Bolivar M. Mendes
Engº Simon Bolivar M. Mendes
Engº Simon Bolivar M. Mendes
Engº Simon Bolivar M. Mendes
ÁGUA FRIA
Engº Simon Bolivar M. Mendes
ÁGUA FRIA E ÁGUA QUENTE
ISOMÉTRICA
1.1 – TAXA DE OCUPAÇÃO
Para calcular o consumo residencial diário, considera-se a
seguinte taxa de ocupação: cada quarto social ocupado por duas
pessoas e cada quarto de serviço, por uma.
Na falta de dados para outros casos, pode-se considerar a tabela
1.1

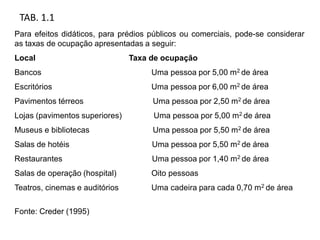

Para efeitos didáticos, para prédios públicos ou comerciais, pode-se considerar
as taxas de ocupação apresentadas a seguir:
Local Taxa de ocupação
Bancos Uma pessoa por 5,00 m2 de área
Escritórios Uma pessoa por 6,00 m2 de área
Pavimentos térreos Uma pessoa por 2,50 m2 de área
Lojas (pavimentos superiores) Uma pessoa por 5,00 m2 de área
Museus e bibliotecas Uma pessoa por 5,50 m2 de área
Salas de hotéis Uma pessoa por 5,50 m2 de área
Restaurantes Uma pessoa por 1,40 m2 de área
Salas de operação (hospital) Oito pessoas
Teatros, cinemas e auditórios Uma cadeira para cada 0,70 m2 de área
Fonte: Creder (1995)
TAB. 1.1

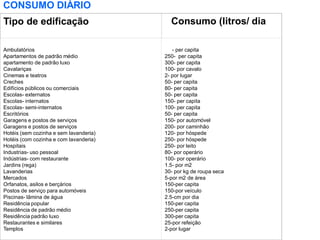

1.2 – CONSUMO DE ÁGUA
Tipo de edificação Consumo (litros/ dia)
Alojamentos provisórios
Ambulatórios
Apartamentos de padrão médio
apartamento de padrão luxo
Cavalariças
Cinemas e teatros
Creches
Edifícios públicos ou comerciais
Escolas- externatos
Escolas- internatos
Escolas- semi-internatos
Escritórios
Garagens e postos de serviços
Garagens e postos de serviços
Hotéis (sem cozinha e sem lavanderia)
Hotéis (com cozinha e com lavanderia)
Hospitais
Industrias- uso pessoal
Indústrias- com restaurante
Jardins (rega)
Lavanderias
Mercados
Orfanatos, asilos e berçários
Postos de serviço para automóveis
Piscinas- lâmina de água
Residência popular
Residência de padrão médio
Residência padrão luxo
Restaurantes e similares
Templos
80 - per capita
25 - per capita
250- per capita
300- per capita
100- por cavalo
2- por lugar
50- per capita
80- per capita
50- per capita
150- per capita
100- per capita
50- per capita
150- por automóvel
200- por caminhão
120- por hóspede
250- por hóspede
250- por leito
80- por operário
100- por operário
1.5- por m2
30- por kg de roupa seca
5-por m2 de área
150-per capita
150-por veículo
2.5-cm por dia
150-per capita
250-per capita
300-per capita
25-por refeição
2-por lugar
CONSUMO DIÁRIO
1.3 – DIMENSIONAMENTO DO ALIMENTADOR PREDIAL
1.3 - Dimensionamento do alimentador predial (ramal predial
interno)
No sistema indireto admite-se abastecimento continuo durante
24 horas e que a vazão atende o consumo de água.
• Qap (m3/s) = CD / 86.400
ou
Qap (m) = (4 Q / 3,1416 V)1/2 onde: Qap= Vazão do alimentador
predial em m3/s
CD= Consumo diário em m3
V= Velocidade da água – 0,6 a 1,0 m/s

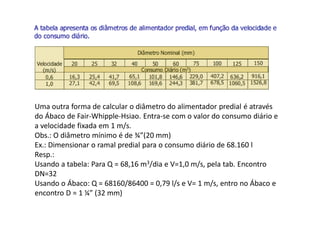

Uma outra forma de calcular o diâmetro do alimentador predial é através
do Ábaco de Fair-Whipple-Hsiao. Entra-se com o valor do consumo diário e
a velocidade fixada em 1 m/s.
Obs.: O diâmetro mínimo é de ¾”(20 mm)
Ex.: Dimensionar o ramal predial para o consumo diário de 68.160 l
Resp.:
Usando a tabela: Para Q = 68,16 m3/dia e V=1,0 m/s, pela tab. Encontro
DN=32
Usando o Ábaco: Q = 68160/86400 = 0,79 l/s e V= 1 m/s, entro no Ábaco e
encontro D = 1 ¼” (32 mm)
TUBOS COBRE E PVC
TUBO AÇO GALV. E FeFo
1.4 – CAPACIDADE DOS RESERVATÓRIOS
Prever reservatórios com capacidade suficiente para dois dias de
consumo e mais a reserva de incêndio que é de 15% a 20% do
consumo diário.(segundo a NBR-5626/98)
• Res. Superior = 2/5 da capacidade de reservação
• Res. Inferior = 3/5 da capacidade de reservação

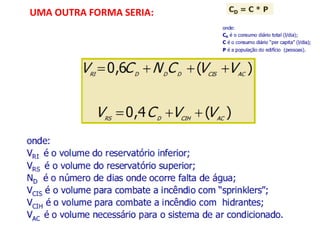

UMA OUTRA FORMA SERIA:
Exercício 01: Um edifício de 10 pavimentos com 4 apartamentos
por pavimento, sendo cada apartamento com 3 quartos sociais e
um de empregada mais o apartamento do zelador. Determinar a
capacidade dos reservatórios
Resp.:
Cada apto 7 pessoas
Cada pav `4x7 = 28 pessoas
10 pav 10x28 = 280 pessoas
Apto do zelador 4 pessoas
Total: 284 pessoas
Taxa “per capita”de água 200 l/hab.dia (tab. 1.2)
Consumo diário 200x284 = 56800 l
Consumo p/ dois dias 2x56800 = 113600 l
Reserva de incêndio (20%) 0,2x56800 = 11360 l
Vol total = 113600 + 11360 = 124960 l
Cap do res inferior = (3/5) 124960 = 74976 = 75000 l = 75 m3
Cap do res sup = (2/5) 124960 = 49984 l = 50000 l = 50 m3

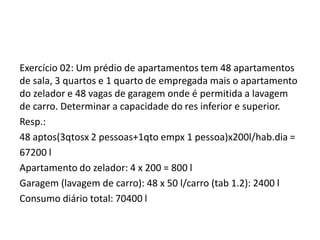

Exercício 02: Um prédio de apartamentos tem 48 apartamentos
de sala, 3 quartos e 1 quarto de empregada mais o apartamento
do zelador e 48 vagas de garagem onde é permitida a lavagem
de carro. Determinar a capacidade do res inferior e superior.
Resp.:
48 aptos(3qtosx 2 pessoas+1qto empx 1 pessoa)x200l/hab.dia =
67200 l
Apartamento do zelador: 4 x 200 = 800 l
Garagem (lavagem de carro): 48 x 50 l/carro (tab 1.2): 2400 l
Consumo diário total: 70400 l
Consumo para dois dias 2x70400 = 140800 l
Taxa para incêndio (20% consumo diario): 0,2x70400 = 14080 l
Vol total = 140800 + 14080 = 154880 l
Res inf = 3x154880/5 = 92928 l = 93 m3
Res sup = 2x154880/5 = 61952 l = 62 m3
1.5 - VAZÃO DAS PEÇAS DE UTILIZAÇÃO

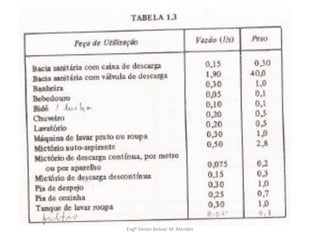

• VER TAB. 1.3
Engº Simon Bolivar M. Mendes
AULA 03
Engº Simon Bolivar M. Mendes
1.6 - CONSUMO MÁXIMO PROVÁVEL
NUNCA HÁ A POSSIBILIDADE DE USO SIMULTÂNEO DE TODAS
AS PEÇAS ( ver tab 1.4)
PELA NORMA: Q = C. ∑𝑃
Q = vazão provável em l/s
C = coef. de descarga = 0,30 l/s
ΣP = soma dos pesos de todas as peças de utilização do
trecho considerado
Engº Simon Bolivar M. Mendes
TAB. 1.4
Com o peso das peças de utilização pode-se determinar o
diâmetro e a vazão das canalizações, veja a fig. 1.5 a
Engº Simon Bolivar M. Mendes
Exercício: Dimensionar um encanamento (ramal) que alimenta
um banheiro, com as seguintes peças: um vaso sanitário, um
lavatório, um bidê, uma banheira e um chuveiro.
Resp.:
Os pesos correspondentes às peças são:
Vaso sanitário (com válvula) 40
Lavatório 0,5
Bidê 0,1
Banheira 1,0
Chuveiro 0,5
SOMA 42,1

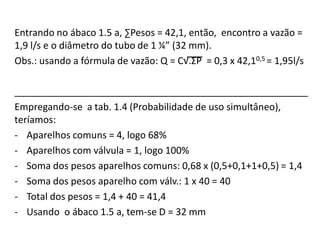

Entrando no ábaco 1.5 a, ∑Pesos = 42,1, então, encontro a vazão =
1,9 l/s e o diâmetro do tubo de 1 ¼” (32 mm).
Obs.: usando a fórmula de vazão: Q = C√.ΣP = 0,3 x 42,10,5 = 1,95l/s
_______________________________________________________
Empregando-se a tab. 1.4 (Probabilidade de uso simultâneo),
teríamos:
- Aparelhos comuns = 4, logo 68%
- Aparelhos com válvula = 1, logo 100%
- Soma dos pesos aparelhos comuns: 0,68 x (0,5+0,1+1+0,5) = 1,4
- Soma dos pesos aparelho com válv.: 1 x 40 = 40
- Total dos pesos = 1,4 + 40 = 41,4
- Usando o ábaco 1.5 a, tem-se D = 32 mm
2.0 – DIMENSIONAMENTO DOS ENCANAMENTOS
2.1 – DIÂMETRO DOS SUB-RAMAIS
2.2 - RAMAIS
Engº Simon Bolivar M. Mendes

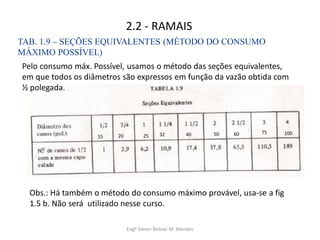

TAB. 1.9 – SEÇÕES EQUIVALENTES (MÉTODO DO CONSUMO
MÁXIMO POSSÍVEL)
Pelo consumo máx. Possível, usamos o método das seções equivalentes,
em que todos os diâmetros são expressos em função da vazão obtida com
½ polegada.

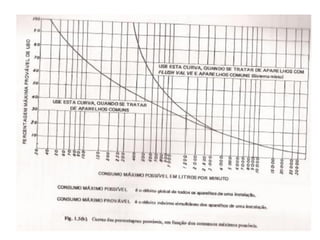

Obs.: Há também o método do consumo máximo provável, usa-se a fig
1.5 b. Não será utilizado nesse curso.
15 20 3225 40 50 60 75 100
Exercício 01: Dimensionar um ramal para atender as seguintes
peças de uso simultâneo em uma residência:
Sub-ramal 1: pia de cozinha
Sub-ramal 2: vaso sanitário com válvula de descarga
Sub-ramal 3: Lavatório
Sub-ramal 4: Tanque de lavar
P VS LV T
Resp.:
Dimensionamento dos sub-ramais, ver tab. 1.8
Pia de cozinha: DN- 15 (1/2”)
Vaso Sanitário: DN-32 (11/4”)
Lavatório: DN- 15 (1/2”)
Tanque: DN-20 (3/4”)
Seção equivalente: 1+ 10,9 + 1 + 2,9 = 15,8 (Tab 1.9)
P VS LV T
Com o total de 15.8, pela tabela 1.9 (seção equiv.) constata-se
que um ramal de 1 ½” satisfaz.
Exercício 02: Dimensionar um ramal, alimentando
simultaneamente 3 ch e 3 LV de um colégio.
Seção Eq:1 + 1 + 1 + 1 + 1 + 1 = 6 (Tab 1.9……..diâmetro
do ramal = 1” (DN-25))
CH
CH
CH LV LV LV
1/2 1/2 1/2 1/2 1/2 1/2
P VS LV T
1 ½”(40)
2.3 – DIÂMETRO DAS COLUNAS DE DISTRIBUIÇÃO
• Método de Hunter
É bom lembrar que deve-se evitar ramais longos, é preferível
criar novas colunas de distribuição.
É conveniente projetar uma coluna só para os vasos sanitários e
outra para atender as demais peças.

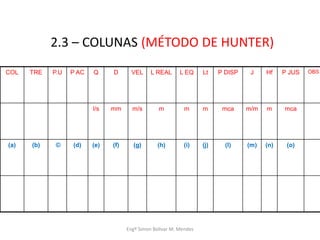

2.3 – COLUNAS (MÉTODO DE HUNTER)
COL TRE P.U P AC Q D VEL L REAL L EQ Lt P DISP J Hf P JUS OBS
l/s mm m/s m m m mca m/m m mca
(a) (b) © (d) (e) (f) (g) (h) (i) (j) (l) (m) (n) (o)
Engº Simon Bolivar M. Mendes
DESCRIÇÃO DA PLANILHA
a) Numerar a coluna;
b) Marcar com letras os trechos em que haverá; derivações
para os ramais;
c) Somar os pesos de todas as peças de utilização (tab. 1.3);
d) Juntar os pesos acumulados no trecho;
e) Determinar a vazão, em l/s, usando a fig. 1.5 a;
f) Arbitrar um diâmetro D em polegada ou mm
Engº Simon Bolivar M. Mendes

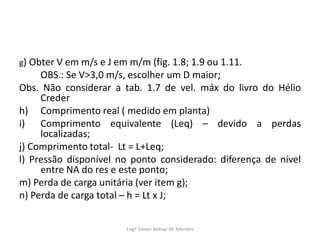

g) Obter V em m/s e J em m/m (fig. 1.8; 1.9 ou 1.11.
OBS.: Se V>3,0 m/s, escolher um D maior;
Obs. Não considerar a tab. 1.7 de vel. máx do livro do Hélio
Creder
h) Comprimento real ( medido em planta)
i) Comprimento equivalente (Leq) – devido a perdas
localizadas;
j) Comprimento total- Lt = L+Leq;
l) Pressão disponível no ponto considerado: diferença de nível
entre NA do res e este ponto;
m) Perda de carga unitária (ver item g);
n) Perda de carga total – h = Lt x J;
Engº Simon Bolivar M. Mendes
FIG 1.8 - TUBO AÇO GALV. E FeFo
FIG 1.9 -TUBOS COBRE E PVC

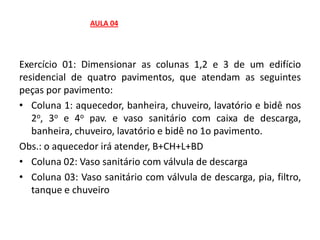

Exercício 01: Dimensionar as colunas 1,2 e 3 de um edifício
residencial de quatro pavimentos, que atendam as seguintes
peças por pavimento:
• Coluna 1: aquecedor, banheira, chuveiro, lavatório e bidê nos
2o, 3o e 4o pav. e vaso sanitário com caixa de descarga,
banheira, chuveiro, lavatório e bidê no 1o pavimento.
Obs.: o aquecedor irá atender, B+CH+L+BD
• Coluna 02: Vaso sanitário com válvula de descarga
• Coluna 03: Vaso sanitário com válvula de descarga, pia, filtro,
tanque e chuveiro
AULA 04
• Pé direito: 3,0 m
• Tubulação em ferro galvanizado
• Pressão disponível na derivação do 4o pav = 5,5 m
• Comprimento real da tubulação até a derivação no 4o pav.:
A-B = 10,5 m
A-F =7,5 m
A-J = 8,5 m
Diâmetro do barrilete = 2 ½”(63 mm)
AQ = aquecedor; VS = vaso sanitario; BD = bidê; CH = chuveiro; B
= banheira; L = lavatório; P = pia; F = filtro; T = tanque

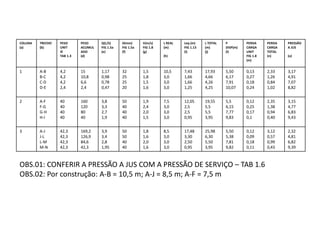

DIMENSIONAMENTO DAS COLUNAS (MÉTODO DE HUNTER)
COL TRE PESO
UNIT
PESO
AC.
Q D VEL L REAL L EQ Lt P DISP J Hf P JUS OBS
l/s mm m/s m m m mca m/m m mca
(a) (b) © (d) (e) (f) (g) (h) (i) (j) (l) (m) (n) (o)
Engº Simon Bolivar M. Mendes
TAB 1.3 FIG 1.5 a FIG 1.5 a FIG 1.8 FIG 1.13 a FIG 1.8
COLUNA
(a)
TRECHO
(b)
PESO
UNIT
©
TAB 1.3
PESO
ACUMUL
ADO
(d)
Q(L/S)
FIG 1.5a
(e)
D(mm)
FIG 1.5a
(f)
V(m/s)
FIG 1.8
(g)
L REAL
(m)
(h)
Leq (m)
FIG 1.13
(i)
L TOTAL
(m)
(j)
P
DISP(m)
(l)
PERDA
CARGA
UNIT
FIG 1.8
(m)
PERDA
CARGA
TOTAL
(n)
PRESSÃO
A JUS
(o)
1 A-B
B-C
C-D
D-E
4,2
4,2
4,2
2,4
15
10,8
6,6
2,4
1,17
0,98
0,78
0,47
32
25
25
20
1,5
1,8
1,5
1,6
10,5
3,0
3,0
3,0
7,43
1,66
1,66
1,25
17,93
4,66
4,26
4,25
5,50
6,17
7,91
10,07
0,13
0,27
0,18
0,24
2,33
1,26
0,84
1,02
3,17
4,91
7,07
8,82
2 A-F
F-G
G-H
H-I
40
40
40
40
160
120
80
40
3,8
3,3
2,7
1,9
50
40
40
40
1,9
2,4
2,0
1,5
7,5
3,0
3,0
3,0
12,05
2,5
2,5
0,95
19,55
5,5
5,5
3,95
5,5
6,15
7,77
9,83
0,12
0,25
0,17
0,1
2,35
1,38
0,94
0,40
3,15
4,77
6,83
9,43
3 A-J
J-L
L-M
M-N
42,3
42,3
42,3
42,3
169,2
126,9
84,6
42,3
3,9
3,4
2,8
1,95
50
50
40
40
1,8
1,6
2,0
1,6
8,5
3,0
3,0
3,0
17,48
3,30
2,50
0,95
25,98
6,30
5,50
3,95
5,50
5,38
7,81
9,82
0,12
0,09
0,18
0,11
3,12
0,57
0,99
0,43
2,32
4,81
6,82
9,39

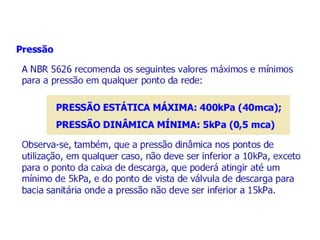

OBS.01: CONFERIR A PRESSÃO A JUS COM A PRESSÃO DE SERVIÇO – TAB 1.6
OBS.02: Por construção: A-B = 10,5 m; A-J = 8,5 m; A-F = 7,5 m
RESP.:
I - COLUNA 1
Pesos unitários no 2o, 3o e 4o pav.(tab 1.3)
B CH L BD
AQ = 1 + 0.5 + 0.5 + 0.1 = 2,1
AQ = 2.1
B = 1.0
CH = 0.5
L = 0.5
BD = 0.1
TOTAL = 4,2
Pesos unitários no 1o pav.
VS c/ cx. descarga = 0.3
B = 1.0
L = 0.5
CH = 0.5
BD = 0.1
TOTAL = 2.4
Total da coluna 01= (pav. 2,3 e 4) + pav. 1 = 3 x 4.2 + 2.4 = 15.0
Na fig. 1.5a: com o peso acumulado de 15.0 encontra-se:
Q = 1,17 l/s e D = 1 ¼” (32 mm)
Velocidade (fig 1.8) … V = 1,5 m/s
Obs 01. Pode-se usar a eq da continuidade
Obs. 02: Se a velocidade for maior que 3,0 m/s escolher um
Diâmetro maior
Engº Simon Bolivar M. Mendes
FIG 1.8 - TUBO AÇO GALV. E FeFo

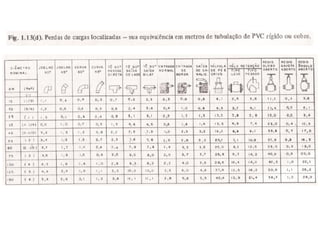

Perdas de carga localizadas transformadas em comprimento eq.

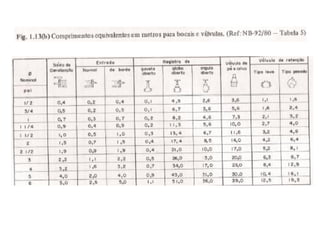

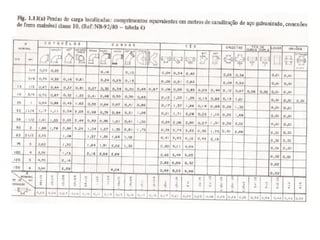

Fig. 1.13a e Fig. 1.13b
Trecho A-B:
Reg. gaveta 2 ½” (63 mm) 0.4 m
Tê de 2 ½” 4.16 m
Curva de raio longo de 1 ¼”(32mm) 0,79 m (macho e femea)
T de 1 ¼” 2,08 m
TOTAL 7,43 m
Obs: A redução é desprezível a perda de carga
• TRECHO B-C
Tê de 1” (25mm) 1,66 m
• TRECHO C-D
Tê de 1” 1,66 m
• TRECHO D-E
Curva de ¾”(20mm) 0,48 m

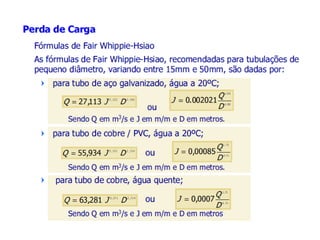

PERDA DE CARGA UNITÁRIA (J) – [m/m]
Fig 1.8
Trecho A-B
Com Q = 1,17 l/s e D = 32 mm (1 ¼”), tem-se V=1,5 m/s e J=0.13m/m
hf = 0,13 x 17,93 = 2,33 m
Trecho B-C
Com Q = 0,98 l/s e D = 25 mm, tem-se V=1,8 m/s e J=0.27 m/m
hf = 0,27 x 4,66 = 1,26 m
Trecho C-D
Com Q=0,78 l/s e D=25mm, tem-se V=1,5 m/s e J=0,18 m/m
hf = 0,18 x 4,66 = 0,84 m
Trecho D-E
Com Q=0,47 l/s e D= 20 mm, tem-se V=1,6 m/s e J=0,24 m/m
hf = 0,24 x 4,23 = 1,02 m
PRESSÃO DISPONIVEL
Trecho A-B = 5,5 m (dado)
Pressão a jusante do trecho A-B = 5,5 – 2,33 = 3,17 m
Pressão disponível do trecho B-C = (5,5 + 3.0) – perda de carga
em A-B = 8,5 – 2,33 = 6,17 m
Pressão a jus. de B-C: 6,17 – 1,26 = 4,91 m
Pressão disp. de C-D = (5,5+3+3) – perda de carga em A-B - perda
de carga em B-C = 11,5 – 2,33 – 1,26 = 7,91 m
Pressão a jus. de C-D = 7,91-0,84 = 7,07 m
Pressão disp. de D-E = (5,5+3+3+3) – 2,33 – 1,26 – 0,84 = 10,07 m
Pressão a jus. de D-E = 10,07 – 1,02 = 8,82 m
II – COLUNA 2
Trecho A-F
Peso unitário = 40
Peso acumulado = 4 x 40 = 160
Vazão: (fig 1.5a)……com o peso ac = 160, tem-se Q = 3,8 l/s e
D = 50 mm ou 2”
Vel. e perda de carga unitária(J): (fig 1.8) …com Q e D, tem-se V =
1,9 m/s e J = 0,12 m/m
Comprimento real = 7,5 m (tirado da planta)
Perdas localizadas:
Registro de gaveta de 2 ½” (63 mm) 0,4 m
Tê de 2 ½” 2 x 4,16 = 8,32 m
Tê de 2” (50 mm) 3,33 m
Total 12,05 m
Comprimento total = 7,5 + 12,05 = 19,55 m
Pressão disponível = 5,5 m
Perda de carga total = 0,12 x 19,55 = 2,35 m
Obs.: SEGUE O MESMO PROCEDIMENTO PARA OS DEMAIS
TRECHOS
Trechos F-G e G-H:
Perda de carga localizada (comprimento equivalente)
Tê de 1 ½” (40mm) 2,50 m
Trecho H-I:
Curva raio longo de 1 ½” 0,95 m
Perda de carga unitária (J)
Fig 1.8
III – COLUNA 3
Pesos unitários (Tab 1.3)
VS (c/ VD) 40
P 0.7
F 0.1
T 1.0
CH 0.5
Total 42.3
Peso acumulado
Trecho A-J: 4 x 42,3 = 169,2
Na fig 1.5a com o peso ac. encontro Q e D
Vel, na fig 1.8 com Q e D encontro J e V
Comprimento equivalente (perda localizada)
Trecho A-J (fig 1.13a e fig 1.13b)
Reg de gaveta de 2 ½” (63mm) 0,4 m
Tê de 2 ½” 3 x 4,16 = 12,48 m
Curva de raio longo de 2” 1,27 m
Tê de saída de 2” 3,33 m
Total 17,48 m
Trecho J-L
Tê de 2” 3,3 m
Trecho L-M
Tê de 1 ½” 2,50 m
Trecho M-N
Curva de raio longo 1 ½” 0,95 m
VERIFICAÇÃO:
Pressão estática em E
5,5 + 3 + 3 + 3 = 14,5 m
∑Perdas de carga até E: 2,33+1,26+0,84+1,02 = 5,45 m
Pressão estática em em E: Pressão a jus de E + ∑perdas =
8,82+5,45 = 14,3 m OK!
VERIFICAÇÃO:
Pressão estática em I
5,5 + 3 + 3 + 3 = 14,5 m
∑Perdas de carga até I = 5,07 m
Pressão a jus. de H-I = 9,43 m
Pressão estática em em I: 9,43+5,07 = 14,5 m OK!
VERIFICAÇÃO:
Pressão estática em N
5,5 + 3 + 3 + 3 = 14,5 m
∑Perdas de carga até N = 3,12+0,57+0,99+0,43 = 5,11 m
Pressão a jus. de M-N = 9,39 m
Pressão estática em em N: 5,11+9,39 = 14,5 m OK!
Engº Simon Bolivar M. Mendes
3.0 – DIÂMETRO DO BARRILETE
3.1 – DEFINIÇÃO
É o cano que interliga as duas metades da caixa d’água e de onde
partem as colunas de água.
3.2 – MÉTODO PARA O DIMENSIONAMENTO
a) Método de Hunter
b) Método das Seções Equivalentes
a) Método de Hunter
 Fixa-se a perda de carga em 8% (perda de carga unitária)
 Calcula-se a vazão como se cada metade da caixa atendesse à
metade das colunas
 Com J e Q entra-se no ábaco de Fair-White-Hsiao e encontra-
se D.
b) Método das Seções Equivalentes
 Usa-se a tab. 1.9 – Seções Equivalentes
 Considera-se que metade da caixa atenda à metade das
colunas.
Obs.: Este método às vezes encontra diâmetros um pouco
exagerados.
Exercício: Dimensionar o barrilete da figura
Dados:
Tubos de ferro fundido
Vazões:
Col 1 = 4,0 l/s
Col 2 = 3,5 l/s
Col 3 = 3,4 l/s
Col 4 = 3,0 l/s
Resp.:
1o Método – Hunter
Barrilete A-B, atende as colunas 1 e 2
Barrilete C-D, atende as colunas 3 e 4
Vazão em A-B = Vazão na col 1 + vazão na col 2 = 7,5 l/s
Vazão em C-D = Vazão na col 3 + vazão na col 4 = 6,4 l/s
Barrilete A-B: Com Q = 7,5 l/s e J = 0,08 m/m, entro no ábaco fig.
1.8 e encontro D = 3”
Barrilete C-D: Com Q = 6,4 l/s e J = 0,08 m/m, entro no ábaco fig.
1.8 e encontro D = 3”
2o Método – Seções Equivalentes
Barrilete A-B:
A col 1 tem D=2 ½” logo, pela tab 1.9 tem-se 65,5
A col 2 tem D=2”logo, pela tab. 1.9 tem-se 37,8
65,5 + 37,8 = 103,3 que pela tab. 1.9, tem-se D = 3”
Barrilete C-D:
A col 3 tem D=2” logo, pela tab 1.9 tem-se 37,8
A col 4 tem D=1 ½”logo, pela tab. 1.9 tem-se 17,4
37,8 + 17,4 = 55,2 que pela tab. 1.9, tem-se D = 2 ½”
Obs.: Aconteceu do diâmetro encontrado do barrilete C-D ser menor
que o diâmetro encontrado pelo Método de Hunter
4.0 – DIÂMETRO DAS TUBULAÇÕES DE RECALQUE E SUCÇÃO
4.1 – DEFINIÇÃO
Recalque: É o encanamento que vai da bomba ao reservatório
superior.
Sucção: É o encanamento que vai do NA min do res. até a bomba
- Pela NB-92/80, NBR-5626 o Qmin da bomba é igual a 15% a
20% do consumo diário.
- Admitindo 20%, a bomba deverá funcionar durante 5 horas
para recalcar o consumo diário.
- Exemplo: Se o consumo diário é 20 m3 a bomba terá que
recalcar 4,0 m3/h (20/4 = 4 m3/h)
4.0 – DIÂMETRO DAS TUBULAÇÕES DE RECALQUE E SUCÇÃO
4.1 – DEFINIÇÃO
Recalque: É o encanamento que vai da bomba ao res. Superior
Sucção: É o encanamento que vai do NA mín do reservatório
inferior até a bomba
• Pela NB-92/80 o Qmin da bomba é igual a 15% do consumo
diário. Como dado prático, considerar 20%, logo a bomba
deverá funcionar durante 5 horas para recalcar o consumo
diário.
Ex.: Se o consumo diário é 20 m3 a bomba terá que recalcar 4,0
m3/hora
4.2 – DIÂMETRO DE RECALQUE
• Fórmula de Bresse: D = 1.3(X1/4).Q1/2
D = diâmetro em metros
Q = vazão em m3/s
X = número de horas de funcionamento da bomba/24 horas
4.3 – DIÂMETRO DA SUCÇÃO
Considera-se um diâmetro a mais
Ex.: Sabendo-se que o consumo diário de um prédio é 68160 l,
dimensione o diâmetro da tubulação de recalque.
Resp.:
No de horas de funcionamento da bomba: 5 horas/dia
Vazão = 68160/5 = 13632 l/hora = 0,0038 m3/s
D = 1,3 x (5/24)1/4 x Q1/2
D = 0,052m = 52 mm
Dadotado = 50 mm (2”)
D sucção = 63 mm (21/2”)………75mm
5.0 – ESCOLHA DA BOMBA DE RECALQUE
Com os valores de altura manômetrica e vazão, escolhe-se a
bomba adequada.
• Potência do motor
P =
Ɣ.𝐴𝑀𝑇.𝑄
75.η
P = potência em CV
AMT = altura manômetrica total em metros
Q = vazão em 𝑚3
/s
η = rendimento do conj motor-bomba
Ɣ= peso específico da água = 1000 kg/𝑚3
BOMBAS
Potência instalada
Admitir, na prática, uma certa folga para os motores elétricos.
Acréscimos:
50% para as bombas até 2 CV
30% para as bombas até 2 a 5 CV
20% para as bombas até 5 a 10 CV
15% para as bombas até 10 a 20 CV
10% para as bombas de mais de 20 HP
Potência dos motores elétricos fabricados no Brasil;
CV ¼, 1/3, ½, ¾, 1, 11/2, 2, 3, 5, 6, 71/2, 10, 12, 15, 20, 25,
30, 35, 40, 45, 50, 50, 80, 100, 125, 150, 200 e 250
Obs.: Para potências maiores os motores são fabricados
sob encomenda.
Dimensionar um conjunto motor-bomba centrífuga para recalcar
a água do reservatório inferior para o res superior de um edificio
residencial de 10 pav com os seguintes dados.
Consumo diário + incêndio: 60000 l
Altura de sucção 2,0 m
Altura de recalque 40,0 m
Comprimento da sucção 3,0 m
Comprimento do recalque 62,0 m
• Usar tubos de ferro galvanizado
• Rendimento do conj. motor-bomba: 50%
Resp.:
a) Cálculo dos diâmetros de recalque e sucção
No de horas de funcionamento da bomba = 5
Vazão horária: 60000/5 = 12000 l/h = 0,00333 m3/s
D = 1,3. 5/244
. 0,00333 = 1,3 x 0,67 x 0,0577 = 0,05m =50mm
Drecalque = 50 mm (2”)
Dsucção = 63 mm (21/2”)
b) Cálculo do comprimento equivalente na sucção
Fig 1.13a e Fig 1.13b
1 válvula de pé 17,0 m
1 curva de 90o 1,68 m
2 joelhos 2x2,35 4,7 m
2 registros de gaveta 2x0,4 0,8 m
1 tê de saída bilateral 4,16 m
TOTAL 28,34 m
Comprimento da sucção 3,00 m
TOTAL 31,34 m
c) Cálculo da perda de carga unitária na sucção (J)
Com D=21/2” e Q=3,33 l/s, entro no ábaco de Fair Whipple (fig
1.8) e encontro: J = 0.029 m/m e V = 1,0 m/s
d) Perda de carga total na sucção (hs)
Perda de carga total (hs) = 0,029 x 31,34 = 0,91 m
e) Comprimento equivalente para o recalque – 2” (50 mm)
1 válvula de retenção (leve) 4,2 m
5 cotovelos curtos (5x1,88) 9,4 m
1 saída de canalização 1,5 m
TOTAL 15,1 m
Comprimento do recalque 62,0 m
TOTAL: 15,1 + 62 = 77,1 m
f) Cálculo de J no recalque (fig 1.8)
Com D=2” e Q=3,33 l/s entro no ábaco e encontro J=0,09 m/m e
V = 1,5 m/s
g) Perda de carga total no recalque (hr)
hr = 0,09 x 77,1 m = 6,94 m
h) Altura manômetrica total (AMT)
AMT = Hs + Hr + ∑hs + ∑hr = 2,0 + 40,0 + 0,91 + 6,94 = 49,85 m
i) Potência
P =
Ɣ.𝐴𝑀𝑇.𝑄
75.η
=
1000𝑥49,85𝑥0,0033
75𝑥0,5
= 4,39 CV
P = 1,3 x 4,39 = 5,7
Padotada = 6 CV
Obs.: Para a escolha definitiva da bomba, entramos na curva da
bomba com os valores de AMT x Q (m3/h) e escolhemos o tipo
de bomba (ver fig).
AMT = 49,85 m e Q = 12 m3/h, encontro uma bomba KSB
ETABLOC
ESCANEAR FIG PAG 67
Aula de instalacoes prediais de água fria

Mais conteúdo relacionado

Mais procurados

Drenagem Superficial
Drenagem SuperficialDrenagem Superficial
Drenagem Superficial
Kattylinne Barbosa

Exercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulicaExercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulica
Sérgio Lessa

Aula Hidrologia - Método Racional
Aula Hidrologia - Método RacionalAula Hidrologia - Método Racional
Aula Hidrologia - Método Racional
Lucas Sant'ana

Exercicios resolvidos -_hidraulica_basic
Exercicios resolvidos -_hidraulica_basicExercicios resolvidos -_hidraulica_basic
Exercicios resolvidos -_hidraulica_basic
Gerson Justino

Apoios: Móvel, Fixo e Engaste
Apoios: Móvel, Fixo e EngasteApoios: Móvel, Fixo e Engaste
Apoios: Móvel, Fixo e Engaste
Ana Anicio

NBR 8160/1999
NBR 8160/1999NBR 8160/1999
NBR 8160/1999
UNIFIA

Aula 4 dimensionamento
Aula 4   dimensionamentoAula 4   dimensionamento
Aula 4 dimensionamento
Anderson Barroso Silva

3. cálculo dos esforços em vigas
3. cálculo dos esforços em vigas3. cálculo dos esforços em vigas
3. cálculo dos esforços em vigas
Willian De Sá

Resolução da lista de exercícios 1 complementos de rm-7
Resolução da lista de exercícios 1  complementos de rm-7Resolução da lista de exercícios 1  complementos de rm-7
Resolução da lista de exercícios 1 complementos de rm-7
Eduardo Spech

Perdas de cargas em tubulações
Perdas de cargas em tubulaçõesPerdas de cargas em tubulações
Perdas de cargas em tubulações
Vivi Basilio

Nbr 12216 92 projeto de estação de tratamento de água para
Nbr 12216 92   projeto de estação de tratamento de água paraNbr 12216 92   projeto de estação de tratamento de água para
Nbr 12216 92 projeto de estação de tratamento de água para
Jacqueline Schultz

Apresentação projeto inst.hs
Apresentação projeto inst.hsApresentação projeto inst.hs
Apresentação projeto inst.hs
Mariza Ribeiro

Estradas drenagem superficial - oficial
Estradas drenagem superficial - oficialEstradas drenagem superficial - oficial
Estradas drenagem superficial - oficial
Anderson Nunes

Detalhamento de Telhado
Detalhamento de TelhadoDetalhamento de Telhado
Detalhamento de Telhado
danilosaccomori

Trabalho de Sistema de Abastecimento de Água
Trabalho de Sistema de Abastecimento de ÁguaTrabalho de Sistema de Abastecimento de Água
Trabalho de Sistema de Abastecimento de Água
Gabriela Almeida

tesouras de madeira
 tesouras de madeira tesouras de madeira
tesouras de madeira
ricardojaru

Materiais de construção volume 2 - bauer - 5ª edição
Materiais de construção   volume 2 - bauer - 5ª ediçãoMateriais de construção   volume 2 - bauer - 5ª edição
Materiais de construção volume 2 - bauer - 5ª edição
Jose Gentil Balbino Junior

Trab projeto hidraulico
Trab projeto hidraulicoTrab projeto hidraulico
Trab projeto hidraulico
Fernando Vieira Siqueira

Relatório Visita técnica a Xingó
Relatório Visita técnica a XingóRelatório Visita técnica a Xingó
Relatório Visita técnica a Xingó
Victor Said

Glauco exercicios resolvidos (1)
Glauco exercicios resolvidos (1)Glauco exercicios resolvidos (1)
Glauco exercicios resolvidos (1)
Amália Ribeiro


Mais procurados (20)

Drenagem Superficial
Drenagem SuperficialDrenagem Superficial
Drenagem Superficial

Exercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulicaExercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulica

Aula Hidrologia - Método Racional
Aula Hidrologia - Método RacionalAula Hidrologia - Método Racional
Aula Hidrologia - Método Racional

Exercicios resolvidos -_hidraulica_basic
Exercicios resolvidos -_hidraulica_basicExercicios resolvidos -_hidraulica_basic
Exercicios resolvidos -_hidraulica_basic

Apoios: Móvel, Fixo e Engaste
Apoios: Móvel, Fixo e EngasteApoios: Móvel, Fixo e Engaste
Apoios: Móvel, Fixo e Engaste

NBR 8160/1999
NBR 8160/1999NBR 8160/1999
NBR 8160/1999

Aula 4 dimensionamento
Aula 4   dimensionamentoAula 4   dimensionamento
Aula 4 dimensionamento

3. cálculo dos esforços em vigas
3. cálculo dos esforços em vigas3. cálculo dos esforços em vigas
3. cálculo dos esforços em vigas

Resolução da lista de exercícios 1 complementos de rm-7
Resolução da lista de exercícios 1  complementos de rm-7Resolução da lista de exercícios 1  complementos de rm-7
Resolução da lista de exercícios 1 complementos de rm-7

Perdas de cargas em tubulações
Perdas de cargas em tubulaçõesPerdas de cargas em tubulações
Perdas de cargas em tubulações

Nbr 12216 92 projeto de estação de tratamento de água para
Nbr 12216 92   projeto de estação de tratamento de água paraNbr 12216 92   projeto de estação de tratamento de água para
Nbr 12216 92 projeto de estação de tratamento de água para

Apresentação projeto inst.hs
Apresentação projeto inst.hsApresentação projeto inst.hs
Apresentação projeto inst.hs

Estradas drenagem superficial - oficial
Estradas drenagem superficial - oficialEstradas drenagem superficial - oficial
Estradas drenagem superficial - oficial

Detalhamento de Telhado
Detalhamento de TelhadoDetalhamento de Telhado
Detalhamento de Telhado

Trabalho de Sistema de Abastecimento de Água
Trabalho de Sistema de Abastecimento de ÁguaTrabalho de Sistema de Abastecimento de Água
Trabalho de Sistema de Abastecimento de Água

tesouras de madeira
 tesouras de madeira tesouras de madeira
tesouras de madeira

Materiais de construção volume 2 - bauer - 5ª edição
Materiais de construção   volume 2 - bauer - 5ª ediçãoMateriais de construção   volume 2 - bauer - 5ª edição
Materiais de construção volume 2 - bauer - 5ª edição

Trab projeto hidraulico
Trab projeto hidraulicoTrab projeto hidraulico
Trab projeto hidraulico

Relatório Visita técnica a Xingó
Relatório Visita técnica a XingóRelatório Visita técnica a Xingó
Relatório Visita técnica a Xingó

Glauco exercicios resolvidos (1)
Glauco exercicios resolvidos (1)Glauco exercicios resolvidos (1)
Glauco exercicios resolvidos (1)


Semelhante a Aula de instalacoes prediais de água fria

Água_fria.pdf
Água_fria.pdfÁgua_fria.pdf
Água_fria.pdf
ssuser8c0d05

Aula 01 - Introdução - Instalações Hidráulicas.pdf
Aula 01 - Introdução - Instalações Hidráulicas.pdfAula 01 - Introdução - Instalações Hidráulicas.pdf
Aula 01 - Introdução - Instalações Hidráulicas.pdf
FranciscoVieiraCruzJ

Apostila - Instalação Predial de Água Fria
Apostila - Instalação Predial de Água FriaApostila - Instalação Predial de Água Fria
Apostila - Instalação Predial de Água Fria
Sandro N. Pinto

Apostila água fria
Apostila água friaApostila água fria
Apostila água fria
Neuza Ramos da Costa

Apostila hidraulica sanitaria final
Apostila hidraulica sanitaria finalApostila hidraulica sanitaria final
Apostila hidraulica sanitaria final
Claudio Vidal Teixeira

Apostila hidraulica sanitaria final
Apostila hidraulica sanitaria finalApostila hidraulica sanitaria final
Apostila hidraulica sanitaria final
Wallas Borges

Apostila hidraulica sanitaria final
Apostila hidraulica sanitaria finalApostila hidraulica sanitaria final
Apostila hidraulica sanitaria final
ALCIR PANTOJA

Apostila hidraulica sanitaria final
Apostila hidraulica sanitaria finalApostila hidraulica sanitaria final
Apostila hidraulica sanitaria final
joaoalan07

Apostila hidraulica sanitaria final
Apostila hidraulica sanitaria finalApostila hidraulica sanitaria final
Apostila hidraulica sanitaria final
Sandro N. Pinto

Apostila hidraulica sanitaria final
Apostila hidraulica sanitaria finalApostila hidraulica sanitaria final
Apostila hidraulica sanitaria final
edmarluis

Agua fria
Agua friaAgua fria
Agua fria
thaispricila

Apostila hidraulica sanitaria
Apostila hidraulica sanitariaApostila hidraulica sanitaria
Apostila hidraulica sanitaria
mjmcreatore

Apostila hidraulica sanitaria
Apostila hidraulica sanitariaApostila hidraulica sanitaria
Apostila hidraulica sanitaria
mjmcreatore

formaodesistemasderega-120926173106-phpapp02 (2018_08_06 12_40_28 UTC).ppt
formaodesistemasderega-120926173106-phpapp02 (2018_08_06 12_40_28 UTC).pptformaodesistemasderega-120926173106-phpapp02 (2018_08_06 12_40_28 UTC).ppt
formaodesistemasderega-120926173106-phpapp02 (2018_08_06 12_40_28 UTC).ppt
JosDuartePetit

Medição de vazão
Medição de vazãoMedição de vazão
Medição de vazão
Fabiano Sales

Medicao de vazao senai - mg
Medicao de vazao   senai - mgMedicao de vazao   senai - mg
Medicao de vazao senai - mg
Bianca Medeiros

MANUAL EXPERIMENTAL DE INSTRUÇÃO DE MANUFATURA E USO DO ASBC DE PORTE MÉDIO P...
MANUAL EXPERIMENTAL DE INSTRUÇÃO DE MANUFATURA E USO DO ASBC DE PORTE MÉDIO P...MANUAL EXPERIMENTAL DE INSTRUÇÃO DE MANUFATURA E USO DO ASBC DE PORTE MÉDIO P...
MANUAL EXPERIMENTAL DE INSTRUÇÃO DE MANUFATURA E USO DO ASBC DE PORTE MÉDIO P...
Míriam Morata Novaes

Pronatec aula 3
Pronatec aula 3Pronatec aula 3
Pronatec aula 3
Alcione Galvao

Desenho de Instalacoes Hidraulicas.ppt
Desenho de Instalacoes Hidraulicas.pptDesenho de Instalacoes Hidraulicas.ppt
Desenho de Instalacoes Hidraulicas.ppt
EngenheiroBenevides

3886 apostilha-esgoto(superior)
3886 apostilha-esgoto(superior)3886 apostilha-esgoto(superior)
3886 apostilha-esgoto(superior)
Roberta Estevão


Semelhante a Aula de instalacoes prediais de água fria (20)

Água_fria.pdf
Água_fria.pdfÁgua_fria.pdf
Água_fria.pdf

Aula 01 - Introdução - Instalações Hidráulicas.pdf
Aula 01 - Introdução - Instalações Hidráulicas.pdfAula 01 - Introdução - Instalações Hidráulicas.pdf
Aula 01 - Introdução - Instalações Hidráulicas.pdf

Apostila - Instalação Predial de Água Fria
Apostila - Instalação Predial de Água FriaApostila - Instalação Predial de Água Fria
Apostila - Instalação Predial de Água Fria

Apostila água fria
Apostila água friaApostila água fria
Apostila água fria

Apostila hidraulica sanitaria final
Apostila hidraulica sanitaria finalApostila hidraulica sanitaria final
Apostila hidraulica sanitaria final

Apostila hidraulica sanitaria final
Apostila hidraulica sanitaria finalApostila hidraulica sanitaria final
Apostila hidraulica sanitaria final

Apostila hidraulica sanitaria final
Apostila hidraulica sanitaria finalApostila hidraulica sanitaria final
Apostila hidraulica sanitaria final

Apostila hidraulica sanitaria final
Apostila hidraulica sanitaria finalApostila hidraulica sanitaria final
Apostila hidraulica sanitaria final

Apostila hidraulica sanitaria final
Apostila hidraulica sanitaria finalApostila hidraulica sanitaria final
Apostila hidraulica sanitaria final

Apostila hidraulica sanitaria final
Apostila hidraulica sanitaria finalApostila hidraulica sanitaria final
Apostila hidraulica sanitaria final

Agua fria
Agua friaAgua fria
Agua fria

Apostila hidraulica sanitaria
Apostila hidraulica sanitariaApostila hidraulica sanitaria
Apostila hidraulica sanitaria

Apostila hidraulica sanitaria
Apostila hidraulica sanitariaApostila hidraulica sanitaria
Apostila hidraulica sanitaria

formaodesistemasderega-120926173106-phpapp02 (2018_08_06 12_40_28 UTC).ppt
formaodesistemasderega-120926173106-phpapp02 (2018_08_06 12_40_28 UTC).pptformaodesistemasderega-120926173106-phpapp02 (2018_08_06 12_40_28 UTC).ppt
formaodesistemasderega-120926173106-phpapp02 (2018_08_06 12_40_28 UTC).ppt

Medição de vazão
Medição de vazãoMedição de vazão
Medição de vazão

Medicao de vazao senai - mg
Medicao de vazao   senai - mgMedicao de vazao   senai - mg
Medicao de vazao senai - mg

MANUAL EXPERIMENTAL DE INSTRUÇÃO DE MANUFATURA E USO DO ASBC DE PORTE MÉDIO P...
MANUAL EXPERIMENTAL DE INSTRUÇÃO DE MANUFATURA E USO DO ASBC DE PORTE MÉDIO P...MANUAL EXPERIMENTAL DE INSTRUÇÃO DE MANUFATURA E USO DO ASBC DE PORTE MÉDIO P...
MANUAL EXPERIMENTAL DE INSTRUÇÃO DE MANUFATURA E USO DO ASBC DE PORTE MÉDIO P...

Pronatec aula 3
Pronatec aula 3Pronatec aula 3
Pronatec aula 3

Desenho de Instalacoes Hidraulicas.ppt
Desenho de Instalacoes Hidraulicas.pptDesenho de Instalacoes Hidraulicas.ppt
Desenho de Instalacoes Hidraulicas.ppt

3886 apostilha-esgoto(superior)
3886 apostilha-esgoto(superior)3886 apostilha-esgoto(superior)
3886 apostilha-esgoto(superior)


Último

AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdfAULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
MaxwellBentodeOlivei1

Segurança nos trabalhos em altura, normas SST
Segurança nos trabalhos em altura, normas SSTSegurança nos trabalhos em altura, normas SST
Segurança nos trabalhos em altura, normas SST
ClaudioArez

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
Consultoria Acadêmica

SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docxSFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
bentosst

ÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdf
ÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdfÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdf
ÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdf
RoemirPeres

Aula Vigor de Sementes - Aula Vigor de Sementes
Aula Vigor de Sementes - Aula Vigor de SementesAula Vigor de Sementes - Aula Vigor de Sementes
Aula Vigor de Sementes - Aula Vigor de Sementes
WeltonAgostinhoDias1

Incêndios em correia transportadora.pptx
Incêndios em correia transportadora.pptxIncêndios em correia transportadora.pptx
Incêndios em correia transportadora.pptx
RafaelDantas32562

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf
RodrigoQuintilianode1

Elementos de Máquina aplicados na tornearia mecânica.ppt
Elementos de Máquina aplicados na tornearia mecânica.pptElementos de Máquina aplicados na tornearia mecânica.ppt
Elementos de Máquina aplicados na tornearia mecânica.ppt
Wagner Moraes

Apresentação concreto autodesempenho 123
Apresentação concreto autodesempenho 123Apresentação concreto autodesempenho 123
Apresentação concreto autodesempenho 123
GabrielGarcia356832

Apostila SAP.PM para PCM, para indústria e depósitos
Apostila SAP.PM para PCM, para indústria e  depósitosApostila SAP.PM para PCM, para indústria e  depósitos
Apostila SAP.PM para PCM, para indústria e depósitos
Sandro Marques Solidario

Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
pereiramarcossantos0

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
Consultoria Acadêmica


Último (13)

AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdfAULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf

Segurança nos trabalhos em altura, normas SST
Segurança nos trabalhos em altura, normas SSTSegurança nos trabalhos em altura, normas SST
Segurança nos trabalhos em altura, normas SST

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...

SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docxSFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx

ÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdf
ÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdfÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdf
ÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdf

Aula Vigor de Sementes - Aula Vigor de Sementes
Aula Vigor de Sementes - Aula Vigor de SementesAula Vigor de Sementes - Aula Vigor de Sementes
Aula Vigor de Sementes - Aula Vigor de Sementes

Incêndios em correia transportadora.pptx
Incêndios em correia transportadora.pptxIncêndios em correia transportadora.pptx
Incêndios em correia transportadora.pptx

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf

Elementos de Máquina aplicados na tornearia mecânica.ppt
Elementos de Máquina aplicados na tornearia mecânica.pptElementos de Máquina aplicados na tornearia mecânica.ppt
Elementos de Máquina aplicados na tornearia mecânica.ppt

Apresentação concreto autodesempenho 123
Apresentação concreto autodesempenho 123Apresentação concreto autodesempenho 123
Apresentação concreto autodesempenho 123

Apostila SAP.PM para PCM, para indústria e depósitos
Apostila SAP.PM para PCM, para indústria e  depósitosApostila SAP.PM para PCM, para indústria e  depósitos
Apostila SAP.PM para PCM, para indústria e depósitos

Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...


Aula de instalacoes prediais de água fria

  • 1. INSTALAÇÕES HIDRO-SANITÁRIAS I - ÁGUA FRIA II - ÁGUA QUENTE III- INCÊNDIO IV - ESG. SANITÁRIOS V- ÁGUAS PLUVIAIS VI - GÁS Engº Simon Bolivar M. Mendes
  • 2. Bibliografia Hélio Creder, Instalações Hidráulicas e Sanitárias.Rio de Janeiro.Editora LTC. 5a Edição. Macintyre, Archibald Joseph. Instalações Hidráulicas Prediais e Industriais.Rio de Janeiro.Editora LTC. 3a Edição. Botelho, Manoel Henrique/Ribeiro Jr, Geraldo Andrade.São Paulo.Editora Blucher.3a Edição Bibliografia Complementar Azevedo Neto, José M. de. São Paulo.Editora Blucher. 2a Edição. Porto, Roberto de Melo.Hidráulica Básica. São Paulo. Editora USP.3a Edição Silvestre, Paschoal. Hidráulica Geral. Editora LTC. 1a Edição
  • 3. I - INSTALAÇÕES PREDIAIS DE ÁGUA FRIA ENG. SIMON BOLIVAR M. MENDES
  • 4. INTRODUÇÃO • O que é uma instalação predial de água fria? • É um conjunto de tubulações, equipamentos, reservatórios e dispositivos existentes a partir do ramal predial, destinado ao abastecimento dos pontos de utilização de água do prédio, em quantidade suficiente e mantendo a qualidade da água fornecida pelo sistema de abastecimento. Engº Simon Bolivar M. Mendes
  • 6. INSTALAÇÕES HIDRÁULICAS • Coluna de Distribuição Leva ao apartamento a água proveniente da caixa d’água. • Coluna de Águas Servidas É a coluna que recebe toda a água utilizada no apartamento, como esgoto, tanque e banheiros. • Nos prédios mais antigos , são confeccionadas em ferro fundido e nos atuais em tubos de p.v.c. . Quando necessário, serão substituídas em tubos de p.v.c. Engº Simon Bolivar M. Mendes
  • 7. • Coluna de Águas Pluviais Coluna que recebe toda as águas provenientes de chuvas. • Como a coluna de águas servidas, nos prédios mais antigos , são confeccionadas em ferro fundido e nos atuais em tubos de p.v.c. . Quando necessário, serão substituídas em tubos de p.v.c. • Barriletes Centrais de distribuição de água, que estão localizadas logo abaixo das caixas d’água superiores, e que possuem a função de distribuir água limpa pelas tubulações. Engº Simon Bolivar M. Mendes
  • 8. Válvulas Redutoras de Pressão Têm como finalidade diminuir a pressão da água dentro da tubulação, tornando mais fácil o manuseio de torneiras, chuveiros, máquinas de lavar, filtros em geral encontrados dentro dos apartamentos. Engº Simon Bolivar M. Mendes
  • 10.
  • 11.
  • 12.
  • 13. • Ligações da caixa d’água • Além da tubulação de alimentação, que termina na torneira de bóia, existem na caixa d’água mais três tipos de ligação: ladrão, lavagem e barriletes. • O ladrão fica localizado na parte superior da caixa d’água, próximo à borda. Sua função é evitar que água transborde, caso a torneira de bóia falhar. Justamente para isto, o diâmetro do ladrão tem que ser maior do que a tubulação de entrada. Engº Simon Bolivar M. Mendes AULA 02
  • 14. Em geral, nas residências se usa tubo de 25 mm na alimentação e de 32 mm no ladrão e na tubulação de lavagem. Esta última fica exatamente no fundo, bem rente à borda, e sua função é esvaziar totalmente a caixa para limpeza ou manutenção. Para tanto a tubulação de lavagem tem um registro, para ser aberto única e exclusivamente nesta ocasião.
  • 15. BARRILETE O barrilete coleta a água pelo menos 10 cm acima do fundo da caixa, para evitar que se use água contaminada pelos depósitos que vão sedimentando no fundo da caixa. A saída para lavagem coleta a água o mais próximo possível ao fundo, justamente para retirar as partículas sedimentadas Engº Simon Bolivar M. Mendes
  • 16. Engº Simon Bolivar M. Mendes
  • 17. Res em fibra de vidro, tubos partem da lateral, evitam os apoios
  • 18. • Ramais de distribuição • Dos barriletes saem as colunas de distribuição e daí para os ramais de distribuição. Os ramais de distribuição, por sua vez, levam a água fria através do imóvel conduzindo-a até os sub- ramais e daí para os pontos de consumo, constituídos pelos chuveiros, torneiras, etc. Engº Simon Bolivar M. Mendes
  • 19. Em pequenas obras, costuma-se sair com um tubo de 50 mm para alimentar o banheiro (com válvula de descarga) e outra de 25 ou 32 mm para alimentar cozinha, área de serviço e banheiros com bacia de caixa acoplada. Em obras maiores, com mais cômodos, é conveniente fazer uma saída para cada banheiro, outra para a cozinha e outra para a área de serviço. Com isto, um ambiente não interfere no funcionamento do outro, pois ficam totalmente independentes.
  • 20. Caso o banheiro utilize caixa acoplada ao invés de válvula de descarga, pode ser alimentado com um único tubo de 25 ou 32 mm, que servirá também para o chuveiro e pia. Se o projeto estiver prevendo aproveitamento de água de chuva, de cisterna ou de reuso, deverá haver uma caixa d’água e uma tubulação especificamente para o vaso sanitário, pois não se deve utilizar água reciclada no chuveiro, nas pias, na cozinha e na área de serviço. Engº Simon Bolivar M. Mendes
  • 21. As medidas de tubo que indicamos acima são genéricas, mas são também as mais usadas, tanto que acabaram virando padrão para os dispositivos encontrados no comércio. Atendem realmente à maioria dos casos de pequenas obras, mas se você tiver um projeto diferente, como um comércio ou indústria, ou até mesmo uma residência um pouco mais sofisticada precisará dimensionar a tubulação. Engº Simon Bolivar M. Mendes
  • 22. Engº Simon Bolivar M. Mendes
  • 23.
  • 24.
  • 25.
  • 26. ELABORAÇÃO DE PROJETO 1. Planta baixa, cortes, detalhes e vistas isométricas c/ o traçado dos condutos. 2. Memória descritiva, justificativa e de cálculo; 3. Especificações do material e normas para a sua aplicação (opcional) 4. Orçamento (opcional) • Deve constar na planta de arquitetura a localização das caixas d’água e dos diversos pontos de consumo; • Escala de projeto: 1:50; 1:100 • Detalhes: 1:20; 1:25 Engº Simon Bolivar M. Mendes
  • 27. TERMINOLOGIA • Aparelho sanitário, barrilete, caixa de descarga, conjunto elevatório, instalação elevatória, consumo diário, extravasor, coluna de distribuição, ramal, sub-ramal, ramal predial, vávula de retenção e vazão Engº Simon Bolivar M. Mendes
  • 28. 1.0 – DADOS PARA PROJETO 1.1 TIPOS DE SISTEMA 1. Sistema direto de distribuição 2. Sistema indireto de distribuição, sem bombeamento 3. Sistema indireto de distribuição, com bombeamento Engº Simon Bolivar M. Mendes
  • 29. Engº Simon Bolivar M. Mendes FIG. 1.1 – SISTEMA DIRETO
  • 30. Engº Simon Bolivar M. Mendes
  • 31. Engº Simon Bolivar M. Mendes FIG 1.2 – SIST INDIRETO (descendente)
  • 32. Engº Simon Bolivar M. Mendes SIST INDIRETO (com bombeamento)
  • 33. Engº Simon Bolivar M. Mendes
  • 34. Engº Simon Bolivar M. Mendes
  • 35. ESQUEMA DE UM SIST. PREDIAL DE ÁGUA FRIA
  • 36. Engº Simon Bolivar M. Mendes
  • 37.
  • 38. Engº Simon Bolivar M. Mendes
  • 39. Engº Simon Bolivar M. Mendes
  • 40. Engº Simon Bolivar M. Mendes
  • 41. Engº Simon Bolivar M. Mendes
  • 42. Engº Simon Bolivar M. Mendes
  • 43. Engº Simon Bolivar M. Mendes ÁGUA FRIA
  • 44. Engº Simon Bolivar M. Mendes ÁGUA FRIA E ÁGUA QUENTE
  • 45.
  • 46.
  • 47.
  • 48.
  • 50.
  • 51. 1.1 – TAXA DE OCUPAÇÃO Para calcular o consumo residencial diário, considera-se a seguinte taxa de ocupação: cada quarto social ocupado por duas pessoas e cada quarto de serviço, por uma. Na falta de dados para outros casos, pode-se considerar a tabela 1.1
  • 52. Para efeitos didáticos, para prédios públicos ou comerciais, pode-se considerar as taxas de ocupação apresentadas a seguir: Local Taxa de ocupação Bancos Uma pessoa por 5,00 m2 de área Escritórios Uma pessoa por 6,00 m2 de área Pavimentos térreos Uma pessoa por 2,50 m2 de área Lojas (pavimentos superiores) Uma pessoa por 5,00 m2 de área Museus e bibliotecas Uma pessoa por 5,50 m2 de área Salas de hotéis Uma pessoa por 5,50 m2 de área Restaurantes Uma pessoa por 1,40 m2 de área Salas de operação (hospital) Oito pessoas Teatros, cinemas e auditórios Uma cadeira para cada 0,70 m2 de área Fonte: Creder (1995) TAB. 1.1
  • 53. 1.2 – CONSUMO DE ÁGUA
  • 54. Tipo de edificação Consumo (litros/ dia) Alojamentos provisórios Ambulatórios Apartamentos de padrão médio apartamento de padrão luxo Cavalariças Cinemas e teatros Creches Edifícios públicos ou comerciais Escolas- externatos Escolas- internatos Escolas- semi-internatos Escritórios Garagens e postos de serviços Garagens e postos de serviços Hotéis (sem cozinha e sem lavanderia) Hotéis (com cozinha e com lavanderia) Hospitais Industrias- uso pessoal Indústrias- com restaurante Jardins (rega) Lavanderias Mercados Orfanatos, asilos e berçários Postos de serviço para automóveis Piscinas- lâmina de água Residência popular Residência de padrão médio Residência padrão luxo Restaurantes e similares Templos 80 - per capita 25 - per capita 250- per capita 300- per capita 100- por cavalo 2- por lugar 50- per capita 80- per capita 50- per capita 150- per capita 100- per capita 50- per capita 150- por automóvel 200- por caminhão 120- por hóspede 250- por hóspede 250- por leito 80- por operário 100- por operário 1.5- por m2 30- por kg de roupa seca 5-por m2 de área 150-per capita 150-por veículo 2.5-cm por dia 150-per capita 250-per capita 300-per capita 25-por refeição 2-por lugar CONSUMO DIÁRIO
  • 55. 1.3 – DIMENSIONAMENTO DO ALIMENTADOR PREDIAL
  • 56. 1.3 - Dimensionamento do alimentador predial (ramal predial interno) No sistema indireto admite-se abastecimento continuo durante 24 horas e que a vazão atende o consumo de água. • Qap (m3/s) = CD / 86.400 ou Qap (m) = (4 Q / 3,1416 V)1/2 onde: Qap= Vazão do alimentador predial em m3/s CD= Consumo diário em m3 V= Velocidade da água – 0,6 a 1,0 m/s
  • 57. Uma outra forma de calcular o diâmetro do alimentador predial é através do Ábaco de Fair-Whipple-Hsiao. Entra-se com o valor do consumo diário e a velocidade fixada em 1 m/s. Obs.: O diâmetro mínimo é de ¾”(20 mm) Ex.: Dimensionar o ramal predial para o consumo diário de 68.160 l Resp.: Usando a tabela: Para Q = 68,16 m3/dia e V=1,0 m/s, pela tab. Encontro DN=32 Usando o Ábaco: Q = 68160/86400 = 0,79 l/s e V= 1 m/s, entro no Ábaco e encontro D = 1 ¼” (32 mm)
  • 59. TUBO AÇO GALV. E FeFo
  • 60. 1.4 – CAPACIDADE DOS RESERVATÓRIOS Prever reservatórios com capacidade suficiente para dois dias de consumo e mais a reserva de incêndio que é de 15% a 20% do consumo diário.(segundo a NBR-5626/98) • Res. Superior = 2/5 da capacidade de reservação • Res. Inferior = 3/5 da capacidade de reservação
  • 61. UMA OUTRA FORMA SERIA:
  • 62. Exercício 01: Um edifício de 10 pavimentos com 4 apartamentos por pavimento, sendo cada apartamento com 3 quartos sociais e um de empregada mais o apartamento do zelador. Determinar a capacidade dos reservatórios Resp.: Cada apto 7 pessoas Cada pav `4x7 = 28 pessoas 10 pav 10x28 = 280 pessoas Apto do zelador 4 pessoas Total: 284 pessoas
  • 63. Taxa “per capita”de água 200 l/hab.dia (tab. 1.2) Consumo diário 200x284 = 56800 l Consumo p/ dois dias 2x56800 = 113600 l Reserva de incêndio (20%) 0,2x56800 = 11360 l Vol total = 113600 + 11360 = 124960 l Cap do res inferior = (3/5) 124960 = 74976 = 75000 l = 75 m3 Cap do res sup = (2/5) 124960 = 49984 l = 50000 l = 50 m3
  • 64. Exercício 02: Um prédio de apartamentos tem 48 apartamentos de sala, 3 quartos e 1 quarto de empregada mais o apartamento do zelador e 48 vagas de garagem onde é permitida a lavagem de carro. Determinar a capacidade do res inferior e superior. Resp.: 48 aptos(3qtosx 2 pessoas+1qto empx 1 pessoa)x200l/hab.dia = 67200 l Apartamento do zelador: 4 x 200 = 800 l Garagem (lavagem de carro): 48 x 50 l/carro (tab 1.2): 2400 l Consumo diário total: 70400 l
  • 65. Consumo para dois dias 2x70400 = 140800 l Taxa para incêndio (20% consumo diario): 0,2x70400 = 14080 l Vol total = 140800 + 14080 = 154880 l Res inf = 3x154880/5 = 92928 l = 93 m3 Res sup = 2x154880/5 = 61952 l = 62 m3
  • 66. 1.5 - VAZÃO DAS PEÇAS DE UTILIZAÇÃO • VER TAB. 1.3 Engº Simon Bolivar M. Mendes AULA 03
  • 67. Engº Simon Bolivar M. Mendes
  • 68. 1.6 - CONSUMO MÁXIMO PROVÁVEL NUNCA HÁ A POSSIBILIDADE DE USO SIMULTÂNEO DE TODAS AS PEÇAS ( ver tab 1.4) PELA NORMA: Q = C. ∑𝑃 Q = vazão provável em l/s C = coef. de descarga = 0,30 l/s ΣP = soma dos pesos de todas as peças de utilização do trecho considerado
  • 69. Engº Simon Bolivar M. Mendes TAB. 1.4
  • 70. Com o peso das peças de utilização pode-se determinar o diâmetro e a vazão das canalizações, veja a fig. 1.5 a
  • 71. Engº Simon Bolivar M. Mendes
  • 72. Exercício: Dimensionar um encanamento (ramal) que alimenta um banheiro, com as seguintes peças: um vaso sanitário, um lavatório, um bidê, uma banheira e um chuveiro. Resp.: Os pesos correspondentes às peças são: Vaso sanitário (com válvula) 40 Lavatório 0,5 Bidê 0,1 Banheira 1,0 Chuveiro 0,5 SOMA 42,1
  • 73. Entrando no ábaco 1.5 a, ∑Pesos = 42,1, então, encontro a vazão = 1,9 l/s e o diâmetro do tubo de 1 ¼” (32 mm). Obs.: usando a fórmula de vazão: Q = C√.ΣP = 0,3 x 42,10,5 = 1,95l/s _______________________________________________________ Empregando-se a tab. 1.4 (Probabilidade de uso simultâneo), teríamos: - Aparelhos comuns = 4, logo 68% - Aparelhos com válvula = 1, logo 100% - Soma dos pesos aparelhos comuns: 0,68 x (0,5+0,1+1+0,5) = 1,4 - Soma dos pesos aparelho com válv.: 1 x 40 = 40 - Total dos pesos = 1,4 + 40 = 41,4 - Usando o ábaco 1.5 a, tem-se D = 32 mm
  • 74.
  • 75. 2.0 – DIMENSIONAMENTO DOS ENCANAMENTOS 2.1 – DIÂMETRO DOS SUB-RAMAIS
  • 76. 2.2 - RAMAIS Engº Simon Bolivar M. Mendes TAB. 1.9 – SEÇÕES EQUIVALENTES (MÉTODO DO CONSUMO MÁXIMO POSSÍVEL) Pelo consumo máx. Possível, usamos o método das seções equivalentes, em que todos os diâmetros são expressos em função da vazão obtida com ½ polegada. Obs.: Há também o método do consumo máximo provável, usa-se a fig 1.5 b. Não será utilizado nesse curso. 15 20 3225 40 50 60 75 100
  • 77.
  • 78. Exercício 01: Dimensionar um ramal para atender as seguintes peças de uso simultâneo em uma residência: Sub-ramal 1: pia de cozinha Sub-ramal 2: vaso sanitário com válvula de descarga Sub-ramal 3: Lavatório Sub-ramal 4: Tanque de lavar P VS LV T
  • 79. Resp.: Dimensionamento dos sub-ramais, ver tab. 1.8 Pia de cozinha: DN- 15 (1/2”) Vaso Sanitário: DN-32 (11/4”) Lavatório: DN- 15 (1/2”) Tanque: DN-20 (3/4”) Seção equivalente: 1+ 10,9 + 1 + 2,9 = 15,8 (Tab 1.9) P VS LV T
  • 80. Com o total de 15.8, pela tabela 1.9 (seção equiv.) constata-se que um ramal de 1 ½” satisfaz. Exercício 02: Dimensionar um ramal, alimentando simultaneamente 3 ch e 3 LV de um colégio. Seção Eq:1 + 1 + 1 + 1 + 1 + 1 = 6 (Tab 1.9……..diâmetro do ramal = 1” (DN-25)) CH CH CH LV LV LV 1/2 1/2 1/2 1/2 1/2 1/2 P VS LV T 1 ½”(40)
  • 81. 2.3 – DIÂMETRO DAS COLUNAS DE DISTRIBUIÇÃO • Método de Hunter É bom lembrar que deve-se evitar ramais longos, é preferível criar novas colunas de distribuição. É conveniente projetar uma coluna só para os vasos sanitários e outra para atender as demais peças.
  • 82. 2.3 – COLUNAS (MÉTODO DE HUNTER) COL TRE P.U P AC Q D VEL L REAL L EQ Lt P DISP J Hf P JUS OBS l/s mm m/s m m m mca m/m m mca (a) (b) © (d) (e) (f) (g) (h) (i) (j) (l) (m) (n) (o) Engº Simon Bolivar M. Mendes
  • 83. DESCRIÇÃO DA PLANILHA a) Numerar a coluna; b) Marcar com letras os trechos em que haverá; derivações para os ramais; c) Somar os pesos de todas as peças de utilização (tab. 1.3); d) Juntar os pesos acumulados no trecho; e) Determinar a vazão, em l/s, usando a fig. 1.5 a; f) Arbitrar um diâmetro D em polegada ou mm Engº Simon Bolivar M. Mendes
  • 84. g) Obter V em m/s e J em m/m (fig. 1.8; 1.9 ou 1.11. OBS.: Se V>3,0 m/s, escolher um D maior; Obs. Não considerar a tab. 1.7 de vel. máx do livro do Hélio Creder h) Comprimento real ( medido em planta) i) Comprimento equivalente (Leq) – devido a perdas localizadas; j) Comprimento total- Lt = L+Leq; l) Pressão disponível no ponto considerado: diferença de nível entre NA do res e este ponto; m) Perda de carga unitária (ver item g); n) Perda de carga total – h = Lt x J; Engº Simon Bolivar M. Mendes
  • 85. FIG 1.8 - TUBO AÇO GALV. E FeFo
  • 86. FIG 1.9 -TUBOS COBRE E PVC
  • 87.
  • 88.
  • 89.
  • 90.
  • 91.
  • 92. Exercício 01: Dimensionar as colunas 1,2 e 3 de um edifício residencial de quatro pavimentos, que atendam as seguintes peças por pavimento: • Coluna 1: aquecedor, banheira, chuveiro, lavatório e bidê nos 2o, 3o e 4o pav. e vaso sanitário com caixa de descarga, banheira, chuveiro, lavatório e bidê no 1o pavimento. Obs.: o aquecedor irá atender, B+CH+L+BD • Coluna 02: Vaso sanitário com válvula de descarga • Coluna 03: Vaso sanitário com válvula de descarga, pia, filtro, tanque e chuveiro AULA 04
  • 93. • Pé direito: 3,0 m • Tubulação em ferro galvanizado • Pressão disponível na derivação do 4o pav = 5,5 m • Comprimento real da tubulação até a derivação no 4o pav.: A-B = 10,5 m A-F =7,5 m A-J = 8,5 m Diâmetro do barrilete = 2 ½”(63 mm) AQ = aquecedor; VS = vaso sanitario; BD = bidê; CH = chuveiro; B = banheira; L = lavatório; P = pia; F = filtro; T = tanque
  • 94.
  • 95. DIMENSIONAMENTO DAS COLUNAS (MÉTODO DE HUNTER) COL TRE PESO UNIT PESO AC. Q D VEL L REAL L EQ Lt P DISP J Hf P JUS OBS l/s mm m/s m m m mca m/m m mca (a) (b) © (d) (e) (f) (g) (h) (i) (j) (l) (m) (n) (o) Engº Simon Bolivar M. Mendes TAB 1.3 FIG 1.5 a FIG 1.5 a FIG 1.8 FIG 1.13 a FIG 1.8
  • 96. COLUNA (a) TRECHO (b) PESO UNIT © TAB 1.3 PESO ACUMUL ADO (d) Q(L/S) FIG 1.5a (e) D(mm) FIG 1.5a (f) V(m/s) FIG 1.8 (g) L REAL (m) (h) Leq (m) FIG 1.13 (i) L TOTAL (m) (j) P DISP(m) (l) PERDA CARGA UNIT FIG 1.8 (m) PERDA CARGA TOTAL (n) PRESSÃO A JUS (o) 1 A-B B-C C-D D-E 4,2 4,2 4,2 2,4 15 10,8 6,6 2,4 1,17 0,98 0,78 0,47 32 25 25 20 1,5 1,8 1,5 1,6 10,5 3,0 3,0 3,0 7,43 1,66 1,66 1,25 17,93 4,66 4,26 4,25 5,50 6,17 7,91 10,07 0,13 0,27 0,18 0,24 2,33 1,26 0,84 1,02 3,17 4,91 7,07 8,82 2 A-F F-G G-H H-I 40 40 40 40 160 120 80 40 3,8 3,3 2,7 1,9 50 40 40 40 1,9 2,4 2,0 1,5 7,5 3,0 3,0 3,0 12,05 2,5 2,5 0,95 19,55 5,5 5,5 3,95 5,5 6,15 7,77 9,83 0,12 0,25 0,17 0,1 2,35 1,38 0,94 0,40 3,15 4,77 6,83 9,43 3 A-J J-L L-M M-N 42,3 42,3 42,3 42,3 169,2 126,9 84,6 42,3 3,9 3,4 2,8 1,95 50 50 40 40 1,8 1,6 2,0 1,6 8,5 3,0 3,0 3,0 17,48 3,30 2,50 0,95 25,98 6,30 5,50 3,95 5,50 5,38 7,81 9,82 0,12 0,09 0,18 0,11 3,12 0,57 0,99 0,43 2,32 4,81 6,82 9,39 OBS.01: CONFERIR A PRESSÃO A JUS COM A PRESSÃO DE SERVIÇO – TAB 1.6 OBS.02: Por construção: A-B = 10,5 m; A-J = 8,5 m; A-F = 7,5 m
  • 97. RESP.: I - COLUNA 1 Pesos unitários no 2o, 3o e 4o pav.(tab 1.3) B CH L BD AQ = 1 + 0.5 + 0.5 + 0.1 = 2,1 AQ = 2.1 B = 1.0 CH = 0.5 L = 0.5 BD = 0.1 TOTAL = 4,2
  • 98. Pesos unitários no 1o pav. VS c/ cx. descarga = 0.3 B = 1.0 L = 0.5 CH = 0.5 BD = 0.1 TOTAL = 2.4 Total da coluna 01= (pav. 2,3 e 4) + pav. 1 = 3 x 4.2 + 2.4 = 15.0
  • 99. Na fig. 1.5a: com o peso acumulado de 15.0 encontra-se: Q = 1,17 l/s e D = 1 ¼” (32 mm) Velocidade (fig 1.8) … V = 1,5 m/s Obs 01. Pode-se usar a eq da continuidade Obs. 02: Se a velocidade for maior que 3,0 m/s escolher um Diâmetro maior
  • 100. Engº Simon Bolivar M. Mendes
  • 101. FIG 1.8 - TUBO AÇO GALV. E FeFo
  • 102. Perdas de carga localizadas transformadas em comprimento eq. Fig. 1.13a e Fig. 1.13b Trecho A-B: Reg. gaveta 2 ½” (63 mm) 0.4 m Tê de 2 ½” 4.16 m Curva de raio longo de 1 ¼”(32mm) 0,79 m (macho e femea) T de 1 ¼” 2,08 m TOTAL 7,43 m Obs: A redução é desprezível a perda de carga
  • 103.
  • 104.
  • 105. • TRECHO B-C Tê de 1” (25mm) 1,66 m • TRECHO C-D Tê de 1” 1,66 m • TRECHO D-E Curva de ¾”(20mm) 0,48 m
  • 106. PERDA DE CARGA UNITÁRIA (J) – [m/m] Fig 1.8 Trecho A-B Com Q = 1,17 l/s e D = 32 mm (1 ¼”), tem-se V=1,5 m/s e J=0.13m/m hf = 0,13 x 17,93 = 2,33 m Trecho B-C Com Q = 0,98 l/s e D = 25 mm, tem-se V=1,8 m/s e J=0.27 m/m hf = 0,27 x 4,66 = 1,26 m
  • 107. Trecho C-D Com Q=0,78 l/s e D=25mm, tem-se V=1,5 m/s e J=0,18 m/m hf = 0,18 x 4,66 = 0,84 m Trecho D-E Com Q=0,47 l/s e D= 20 mm, tem-se V=1,6 m/s e J=0,24 m/m hf = 0,24 x 4,23 = 1,02 m
  • 108. PRESSÃO DISPONIVEL Trecho A-B = 5,5 m (dado) Pressão a jusante do trecho A-B = 5,5 – 2,33 = 3,17 m Pressão disponível do trecho B-C = (5,5 + 3.0) – perda de carga em A-B = 8,5 – 2,33 = 6,17 m Pressão a jus. de B-C: 6,17 – 1,26 = 4,91 m Pressão disp. de C-D = (5,5+3+3) – perda de carga em A-B - perda de carga em B-C = 11,5 – 2,33 – 1,26 = 7,91 m Pressão a jus. de C-D = 7,91-0,84 = 7,07 m Pressão disp. de D-E = (5,5+3+3+3) – 2,33 – 1,26 – 0,84 = 10,07 m Pressão a jus. de D-E = 10,07 – 1,02 = 8,82 m
  • 109. II – COLUNA 2 Trecho A-F Peso unitário = 40 Peso acumulado = 4 x 40 = 160 Vazão: (fig 1.5a)……com o peso ac = 160, tem-se Q = 3,8 l/s e D = 50 mm ou 2” Vel. e perda de carga unitária(J): (fig 1.8) …com Q e D, tem-se V = 1,9 m/s e J = 0,12 m/m Comprimento real = 7,5 m (tirado da planta)
  • 110. Perdas localizadas: Registro de gaveta de 2 ½” (63 mm) 0,4 m Tê de 2 ½” 2 x 4,16 = 8,32 m Tê de 2” (50 mm) 3,33 m Total 12,05 m Comprimento total = 7,5 + 12,05 = 19,55 m Pressão disponível = 5,5 m Perda de carga total = 0,12 x 19,55 = 2,35 m
  • 111. Obs.: SEGUE O MESMO PROCEDIMENTO PARA OS DEMAIS TRECHOS Trechos F-G e G-H: Perda de carga localizada (comprimento equivalente) Tê de 1 ½” (40mm) 2,50 m Trecho H-I: Curva raio longo de 1 ½” 0,95 m Perda de carga unitária (J) Fig 1.8
  • 112. III – COLUNA 3 Pesos unitários (Tab 1.3) VS (c/ VD) 40 P 0.7 F 0.1 T 1.0 CH 0.5 Total 42.3
  • 113. Peso acumulado Trecho A-J: 4 x 42,3 = 169,2 Na fig 1.5a com o peso ac. encontro Q e D Vel, na fig 1.8 com Q e D encontro J e V Comprimento equivalente (perda localizada) Trecho A-J (fig 1.13a e fig 1.13b) Reg de gaveta de 2 ½” (63mm) 0,4 m Tê de 2 ½” 3 x 4,16 = 12,48 m Curva de raio longo de 2” 1,27 m Tê de saída de 2” 3,33 m Total 17,48 m
  • 114. Trecho J-L Tê de 2” 3,3 m Trecho L-M Tê de 1 ½” 2,50 m Trecho M-N Curva de raio longo 1 ½” 0,95 m
  • 115. VERIFICAÇÃO: Pressão estática em E 5,5 + 3 + 3 + 3 = 14,5 m ∑Perdas de carga até E: 2,33+1,26+0,84+1,02 = 5,45 m Pressão estática em em E: Pressão a jus de E + ∑perdas = 8,82+5,45 = 14,3 m OK!
  • 116. VERIFICAÇÃO: Pressão estática em I 5,5 + 3 + 3 + 3 = 14,5 m ∑Perdas de carga até I = 5,07 m Pressão a jus. de H-I = 9,43 m Pressão estática em em I: 9,43+5,07 = 14,5 m OK!
  • 117. VERIFICAÇÃO: Pressão estática em N 5,5 + 3 + 3 + 3 = 14,5 m ∑Perdas de carga até N = 3,12+0,57+0,99+0,43 = 5,11 m Pressão a jus. de M-N = 9,39 m Pressão estática em em N: 5,11+9,39 = 14,5 m OK!
  • 118. Engº Simon Bolivar M. Mendes
  • 119. 3.0 – DIÂMETRO DO BARRILETE 3.1 – DEFINIÇÃO É o cano que interliga as duas metades da caixa d’água e de onde partem as colunas de água. 3.2 – MÉTODO PARA O DIMENSIONAMENTO a) Método de Hunter b) Método das Seções Equivalentes
  • 120. a) Método de Hunter  Fixa-se a perda de carga em 8% (perda de carga unitária)  Calcula-se a vazão como se cada metade da caixa atendesse à metade das colunas  Com J e Q entra-se no ábaco de Fair-White-Hsiao e encontra- se D.
  • 121. b) Método das Seções Equivalentes  Usa-se a tab. 1.9 – Seções Equivalentes  Considera-se que metade da caixa atenda à metade das colunas. Obs.: Este método às vezes encontra diâmetros um pouco exagerados.
  • 122.
  • 123. Exercício: Dimensionar o barrilete da figura Dados: Tubos de ferro fundido Vazões: Col 1 = 4,0 l/s Col 2 = 3,5 l/s Col 3 = 3,4 l/s Col 4 = 3,0 l/s
  • 124.
  • 125. Resp.: 1o Método – Hunter Barrilete A-B, atende as colunas 1 e 2 Barrilete C-D, atende as colunas 3 e 4 Vazão em A-B = Vazão na col 1 + vazão na col 2 = 7,5 l/s Vazão em C-D = Vazão na col 3 + vazão na col 4 = 6,4 l/s Barrilete A-B: Com Q = 7,5 l/s e J = 0,08 m/m, entro no ábaco fig. 1.8 e encontro D = 3” Barrilete C-D: Com Q = 6,4 l/s e J = 0,08 m/m, entro no ábaco fig. 1.8 e encontro D = 3”
  • 126. 2o Método – Seções Equivalentes Barrilete A-B: A col 1 tem D=2 ½” logo, pela tab 1.9 tem-se 65,5 A col 2 tem D=2”logo, pela tab. 1.9 tem-se 37,8 65,5 + 37,8 = 103,3 que pela tab. 1.9, tem-se D = 3” Barrilete C-D: A col 3 tem D=2” logo, pela tab 1.9 tem-se 37,8 A col 4 tem D=1 ½”logo, pela tab. 1.9 tem-se 17,4 37,8 + 17,4 = 55,2 que pela tab. 1.9, tem-se D = 2 ½” Obs.: Aconteceu do diâmetro encontrado do barrilete C-D ser menor que o diâmetro encontrado pelo Método de Hunter
  • 127. 4.0 – DIÂMETRO DAS TUBULAÇÕES DE RECALQUE E SUCÇÃO 4.1 – DEFINIÇÃO Recalque: É o encanamento que vai da bomba ao reservatório superior. Sucção: É o encanamento que vai do NA min do res. até a bomba - Pela NB-92/80, NBR-5626 o Qmin da bomba é igual a 15% a 20% do consumo diário. - Admitindo 20%, a bomba deverá funcionar durante 5 horas para recalcar o consumo diário. - Exemplo: Se o consumo diário é 20 m3 a bomba terá que recalcar 4,0 m3/h (20/4 = 4 m3/h)
  • 128. 4.0 – DIÂMETRO DAS TUBULAÇÕES DE RECALQUE E SUCÇÃO 4.1 – DEFINIÇÃO Recalque: É o encanamento que vai da bomba ao res. Superior Sucção: É o encanamento que vai do NA mín do reservatório inferior até a bomba • Pela NB-92/80 o Qmin da bomba é igual a 15% do consumo diário. Como dado prático, considerar 20%, logo a bomba deverá funcionar durante 5 horas para recalcar o consumo diário. Ex.: Se o consumo diário é 20 m3 a bomba terá que recalcar 4,0 m3/hora
  • 129. 4.2 – DIÂMETRO DE RECALQUE • Fórmula de Bresse: D = 1.3(X1/4).Q1/2 D = diâmetro em metros Q = vazão em m3/s X = número de horas de funcionamento da bomba/24 horas 4.3 – DIÂMETRO DA SUCÇÃO Considera-se um diâmetro a mais
  • 130. Ex.: Sabendo-se que o consumo diário de um prédio é 68160 l, dimensione o diâmetro da tubulação de recalque. Resp.: No de horas de funcionamento da bomba: 5 horas/dia Vazão = 68160/5 = 13632 l/hora = 0,0038 m3/s D = 1,3 x (5/24)1/4 x Q1/2 D = 0,052m = 52 mm Dadotado = 50 mm (2”) D sucção = 63 mm (21/2”)………75mm
  • 131. 5.0 – ESCOLHA DA BOMBA DE RECALQUE Com os valores de altura manômetrica e vazão, escolhe-se a bomba adequada. • Potência do motor P = Ɣ.𝐴𝑀𝑇.𝑄 75.η P = potência em CV AMT = altura manômetrica total em metros Q = vazão em 𝑚3 /s η = rendimento do conj motor-bomba Ɣ= peso específico da água = 1000 kg/𝑚3
  • 132. BOMBAS Potência instalada Admitir, na prática, uma certa folga para os motores elétricos. Acréscimos: 50% para as bombas até 2 CV 30% para as bombas até 2 a 5 CV 20% para as bombas até 5 a 10 CV 15% para as bombas até 10 a 20 CV 10% para as bombas de mais de 20 HP
  • 133. Potência dos motores elétricos fabricados no Brasil; CV ¼, 1/3, ½, ¾, 1, 11/2, 2, 3, 5, 6, 71/2, 10, 12, 15, 20, 25, 30, 35, 40, 45, 50, 50, 80, 100, 125, 150, 200 e 250 Obs.: Para potências maiores os motores são fabricados sob encomenda.
  • 134. Dimensionar um conjunto motor-bomba centrífuga para recalcar a água do reservatório inferior para o res superior de um edificio residencial de 10 pav com os seguintes dados. Consumo diário + incêndio: 60000 l Altura de sucção 2,0 m Altura de recalque 40,0 m Comprimento da sucção 3,0 m Comprimento do recalque 62,0 m • Usar tubos de ferro galvanizado • Rendimento do conj. motor-bomba: 50%
  • 135.
  • 136. Resp.: a) Cálculo dos diâmetros de recalque e sucção No de horas de funcionamento da bomba = 5 Vazão horária: 60000/5 = 12000 l/h = 0,00333 m3/s D = 1,3. 5/244 . 0,00333 = 1,3 x 0,67 x 0,0577 = 0,05m =50mm Drecalque = 50 mm (2”) Dsucção = 63 mm (21/2”)
  • 137. b) Cálculo do comprimento equivalente na sucção Fig 1.13a e Fig 1.13b 1 válvula de pé 17,0 m 1 curva de 90o 1,68 m 2 joelhos 2x2,35 4,7 m 2 registros de gaveta 2x0,4 0,8 m 1 tê de saída bilateral 4,16 m TOTAL 28,34 m Comprimento da sucção 3,00 m TOTAL 31,34 m
  • 138. c) Cálculo da perda de carga unitária na sucção (J) Com D=21/2” e Q=3,33 l/s, entro no ábaco de Fair Whipple (fig 1.8) e encontro: J = 0.029 m/m e V = 1,0 m/s d) Perda de carga total na sucção (hs) Perda de carga total (hs) = 0,029 x 31,34 = 0,91 m e) Comprimento equivalente para o recalque – 2” (50 mm) 1 válvula de retenção (leve) 4,2 m 5 cotovelos curtos (5x1,88) 9,4 m 1 saída de canalização 1,5 m TOTAL 15,1 m
  • 139. Comprimento do recalque 62,0 m TOTAL: 15,1 + 62 = 77,1 m f) Cálculo de J no recalque (fig 1.8) Com D=2” e Q=3,33 l/s entro no ábaco e encontro J=0,09 m/m e V = 1,5 m/s g) Perda de carga total no recalque (hr) hr = 0,09 x 77,1 m = 6,94 m h) Altura manômetrica total (AMT) AMT = Hs + Hr + ∑hs + ∑hr = 2,0 + 40,0 + 0,91 + 6,94 = 49,85 m
  • 141. Obs.: Para a escolha definitiva da bomba, entramos na curva da bomba com os valores de AMT x Q (m3/h) e escolhemos o tipo de bomba (ver fig). AMT = 49,85 m e Q = 12 m3/h, encontro uma bomba KSB ETABLOC ESCANEAR FIG PAG 67
