Rede de esgoto
- 1. Rede de esgoto Sistemapredial de esgoto sanitário

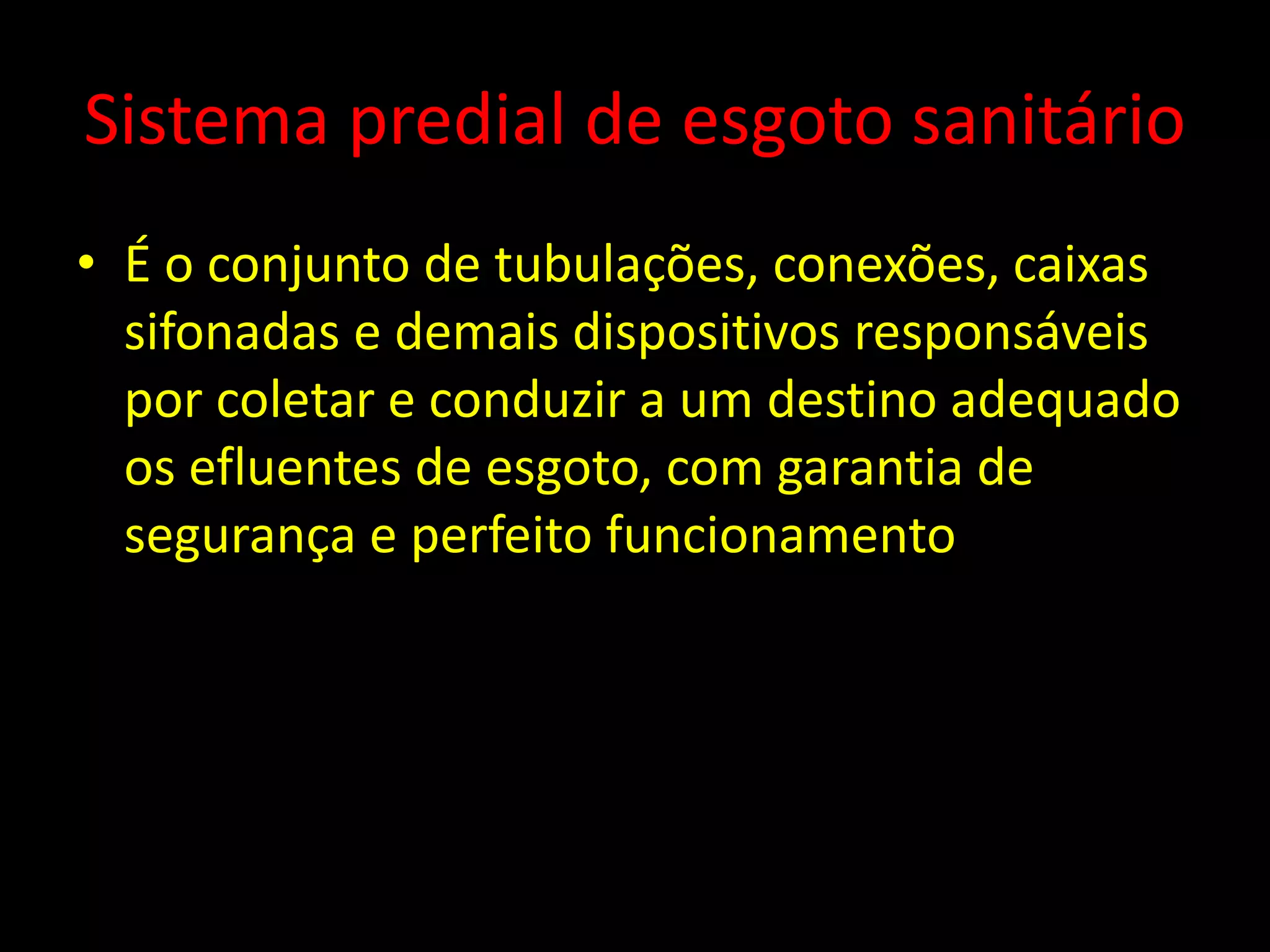

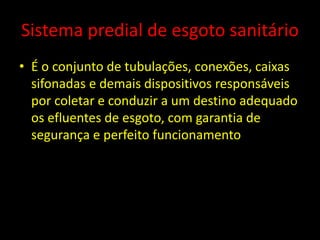

- 2. Sistema predial deesgoto sanitário • É o conjunto de tubulações, conexões, caixas sifonadas e demais dispositivos responsáveis por coletar e conduzir a um destino adequado os efluentes de esgoto, com garantia de segurança e perfeito funcionamento

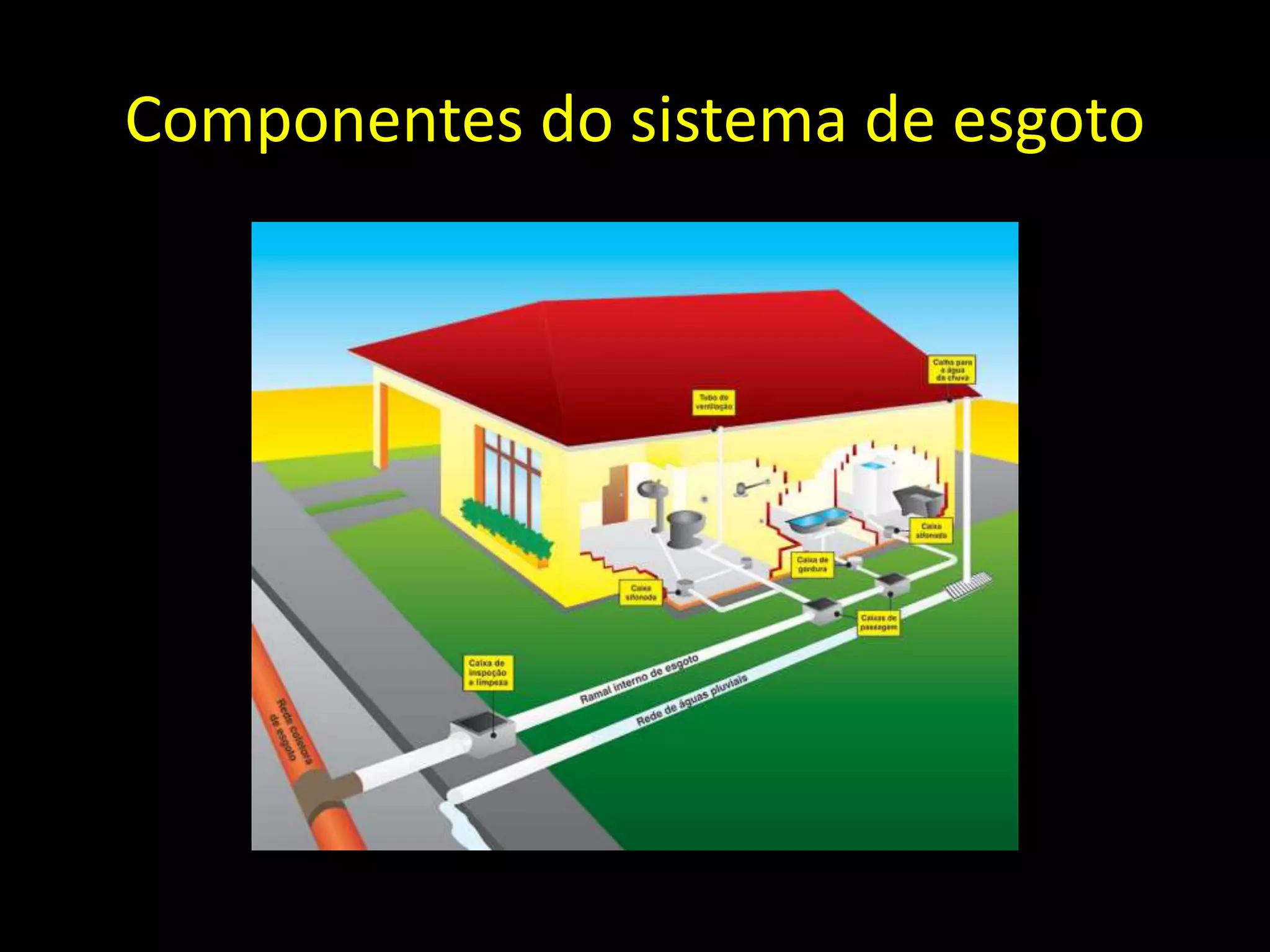

- 3. Componentes do sistemade esgoto
- 4.

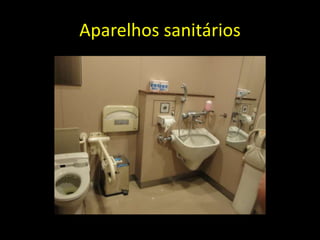

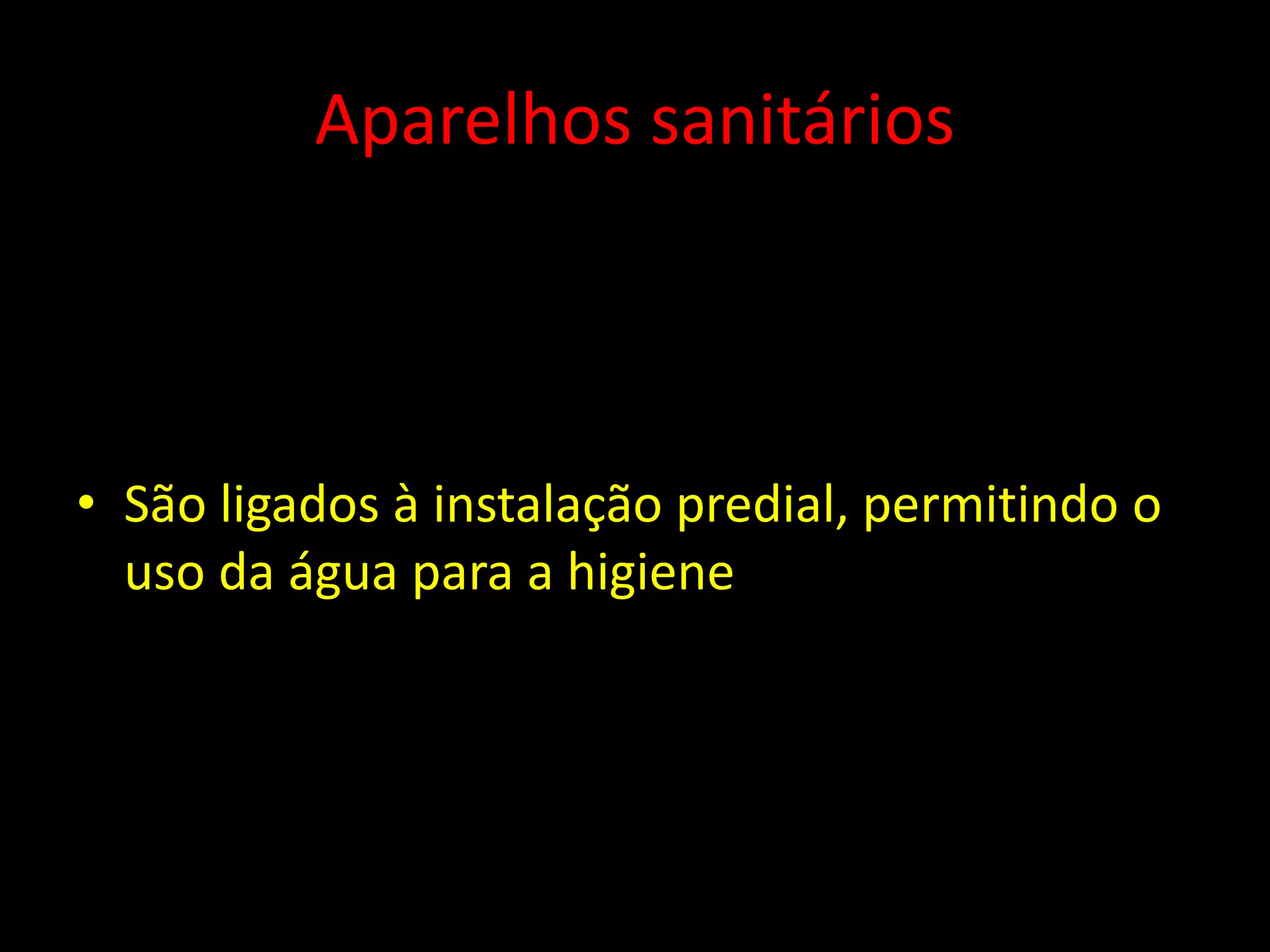

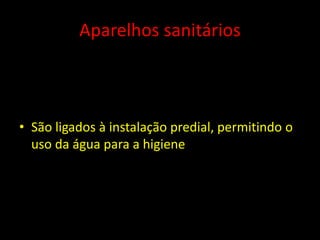

- 5. Aparelhos sanitários • Sãoligados à instalação predial, permitindo o uso da água para a higiene

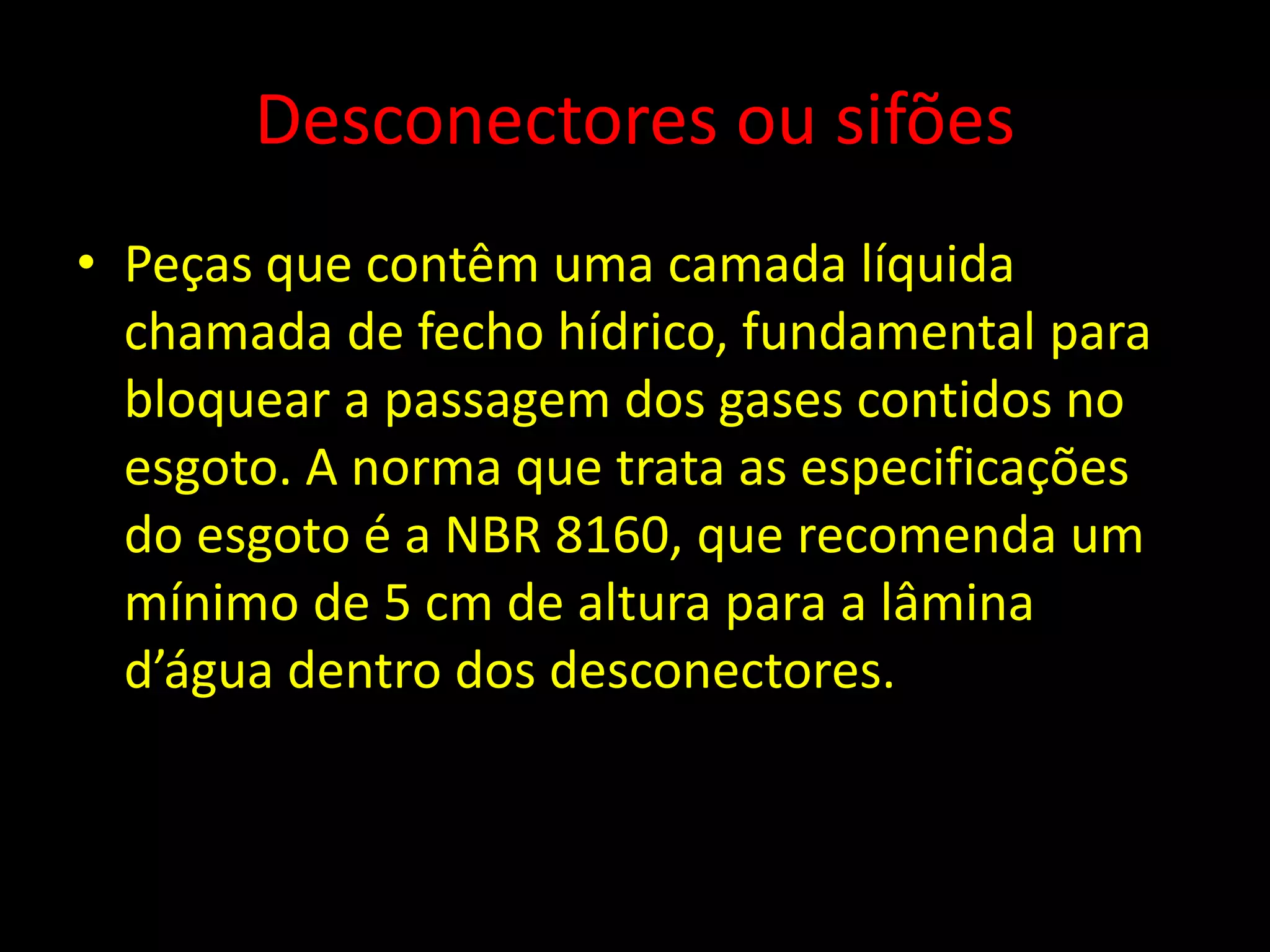

- 6. Desconectores ou sifões •Peças que contêm uma camada líquida chamada de fecho hídrico, fundamental para bloquear a passagem dos gases contidos no esgoto. A norma que trata as especificações do esgoto é a NBR 8160, que recomenda um mínimo de 5 cm de altura para a lâmina d’água dentro dos desconectores.

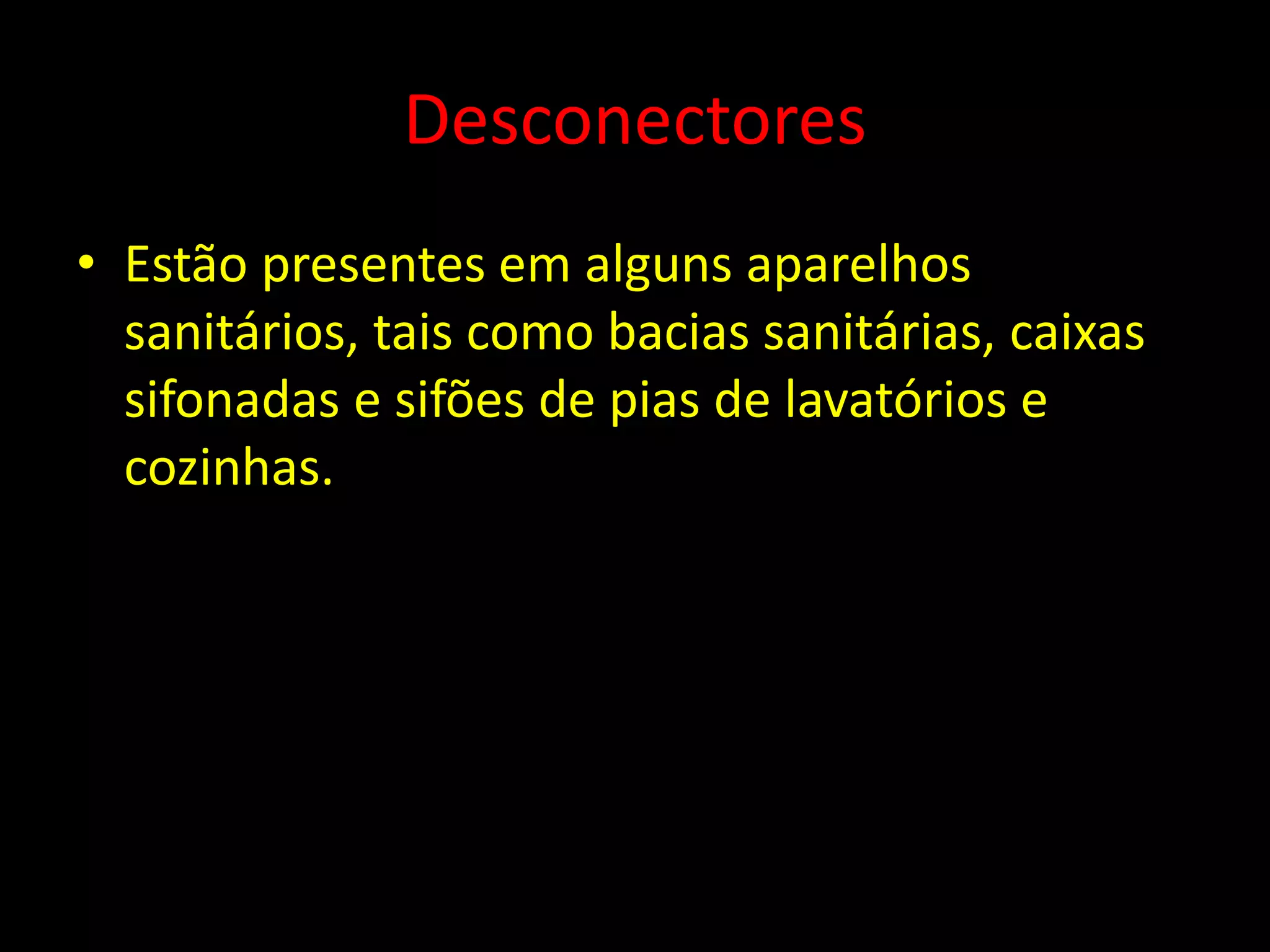

- 7. Desconectores • Estão presentesem alguns aparelhos sanitários, tais como bacias sanitárias, caixas sifonadas e sifões de pias de lavatórios e cozinhas.

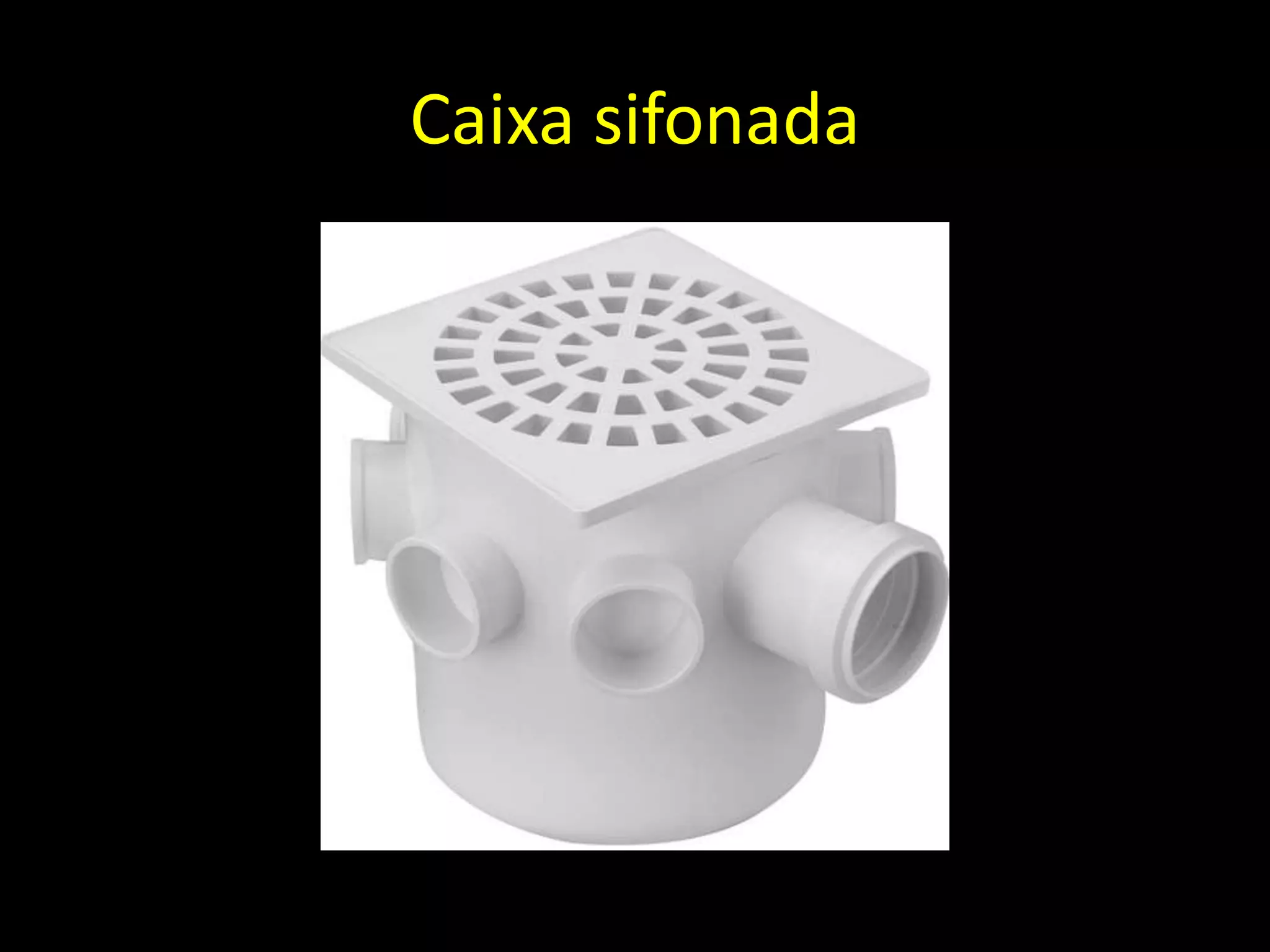

- 8.

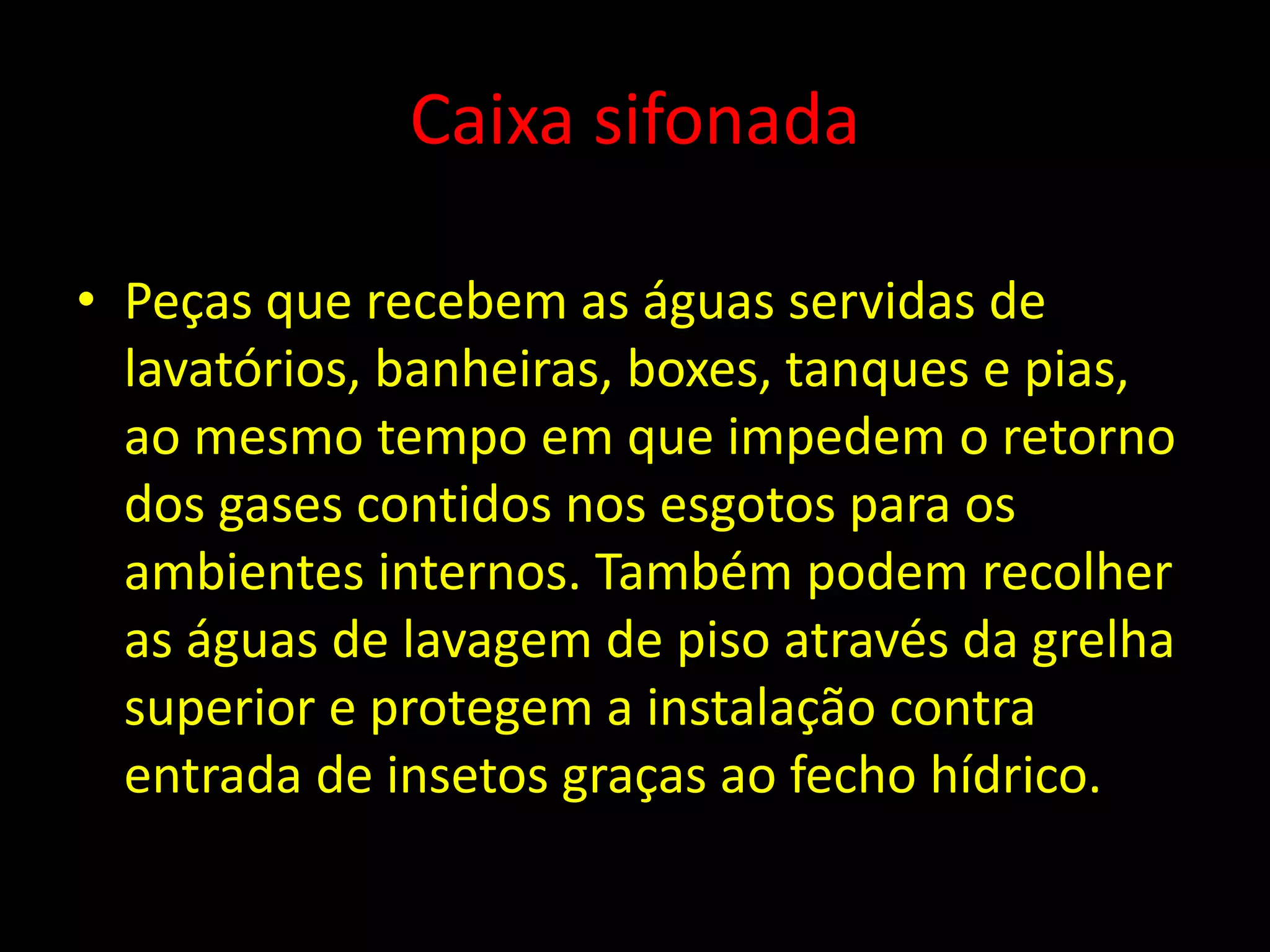

- 9. Caixa sifonada • Peçasque recebem as águas servidas de lavatórios, banheiras, boxes, tanques e pias, ao mesmo tempo em que impedem o retorno dos gases contidos nos esgotos para os ambientes internos. Também podem recolher as águas de lavagem de piso através da grelha superior e protegem a instalação contra entrada de insetos graças ao fecho hídrico.

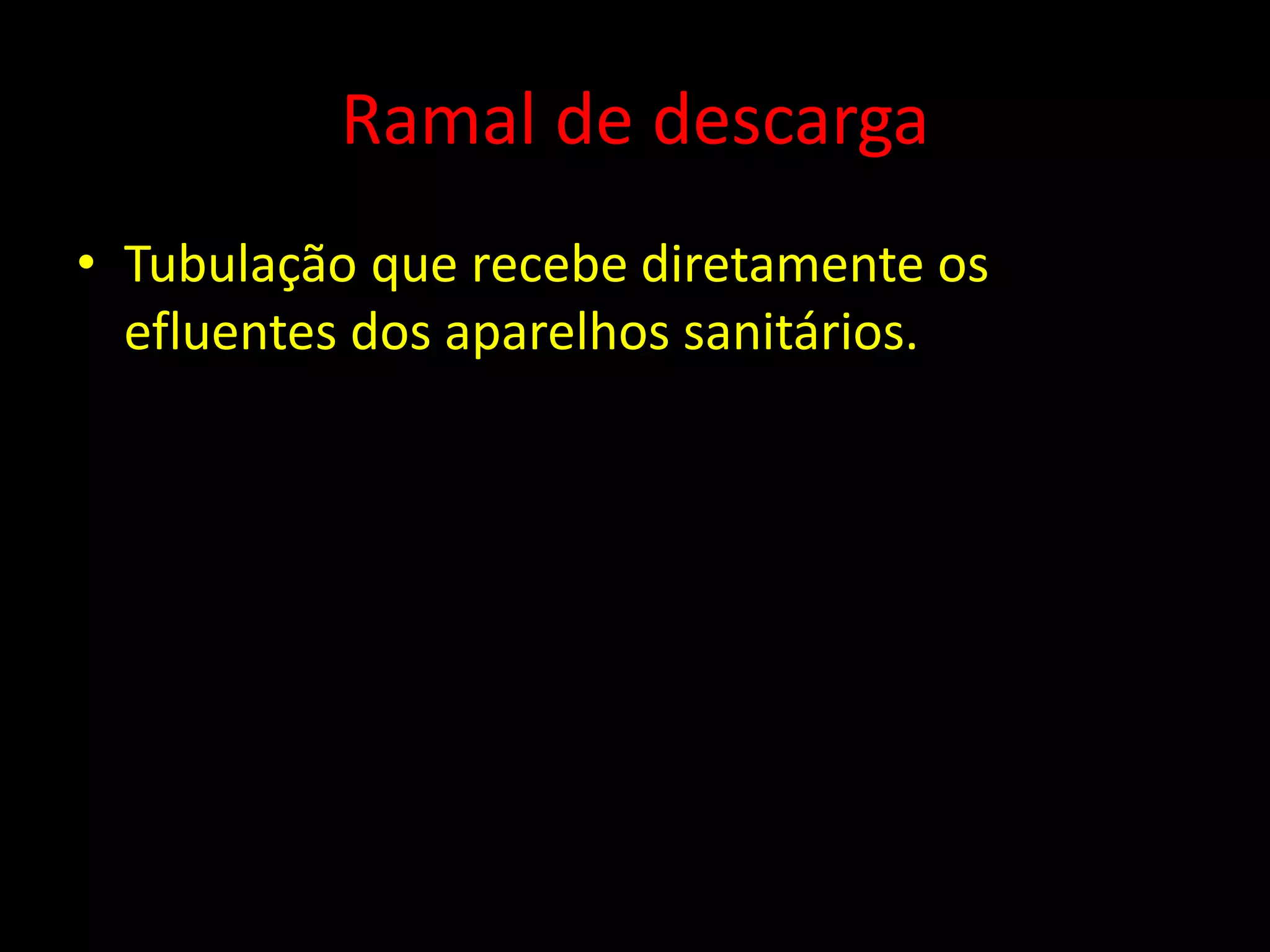

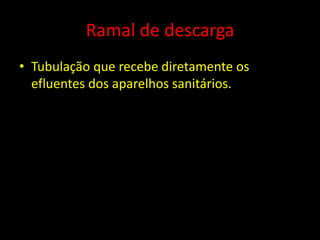

- 10. Ramal de descarga •Tubulação que recebe diretamente os efluentes dos aparelhos sanitários.

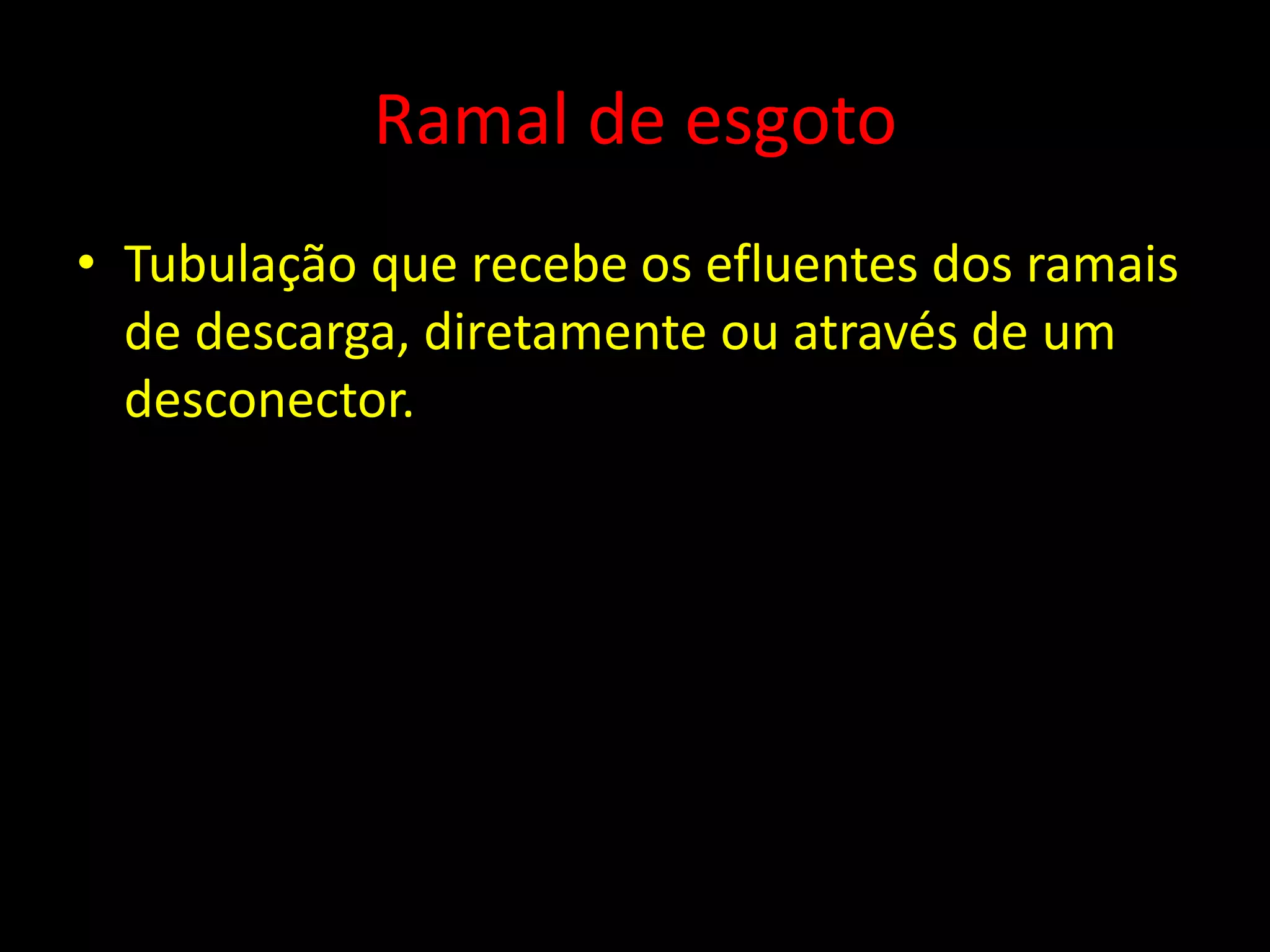

- 11. Ramal de esgoto •Tubulação que recebe os efluentes dos ramais de descarga, diretamente ou através de um desconector.

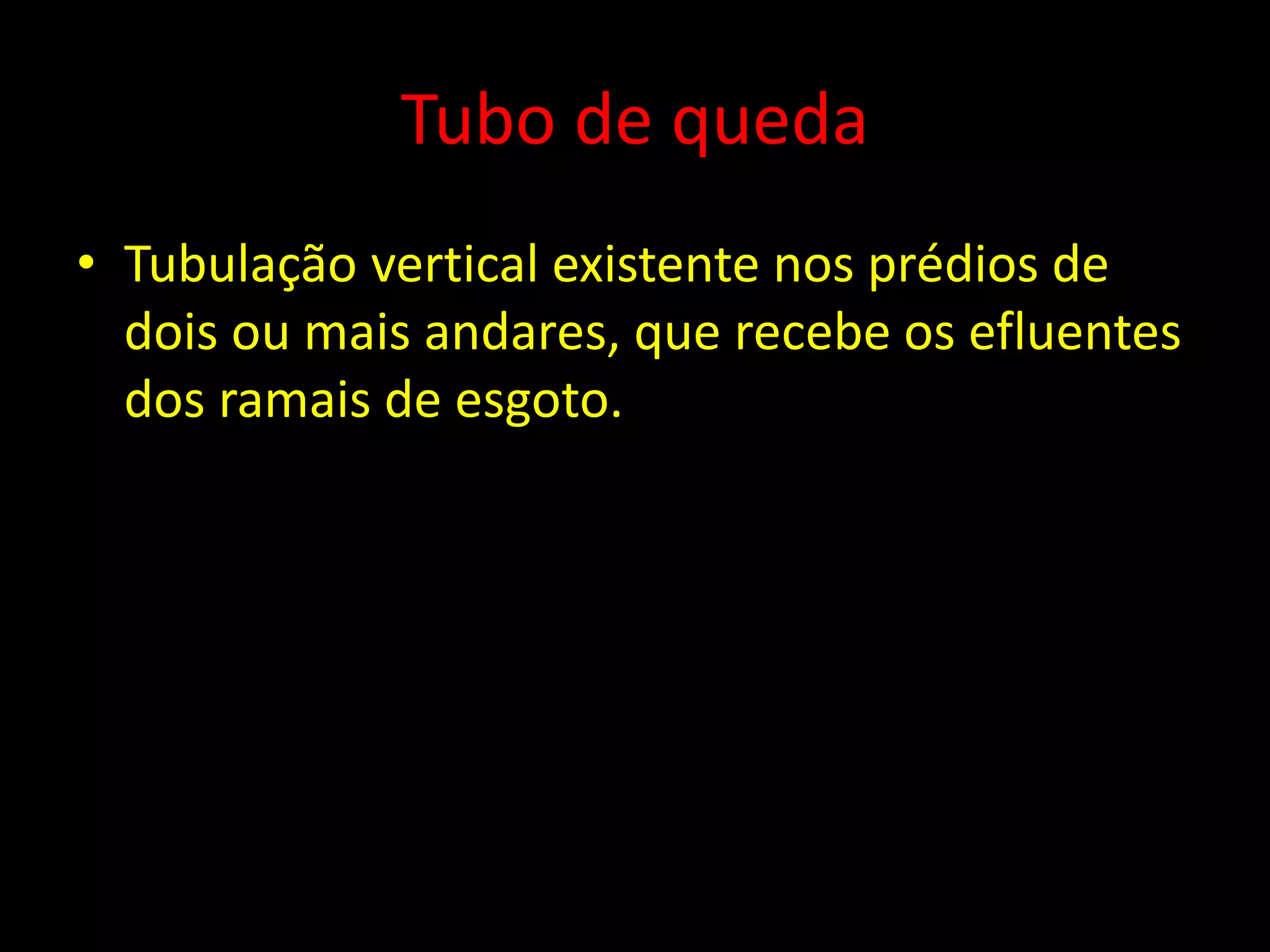

- 12. Tubo de queda •Tubulação vertical existente nos prédios de dois ou mais andares, que recebe os efluentes dos ramais de esgoto.

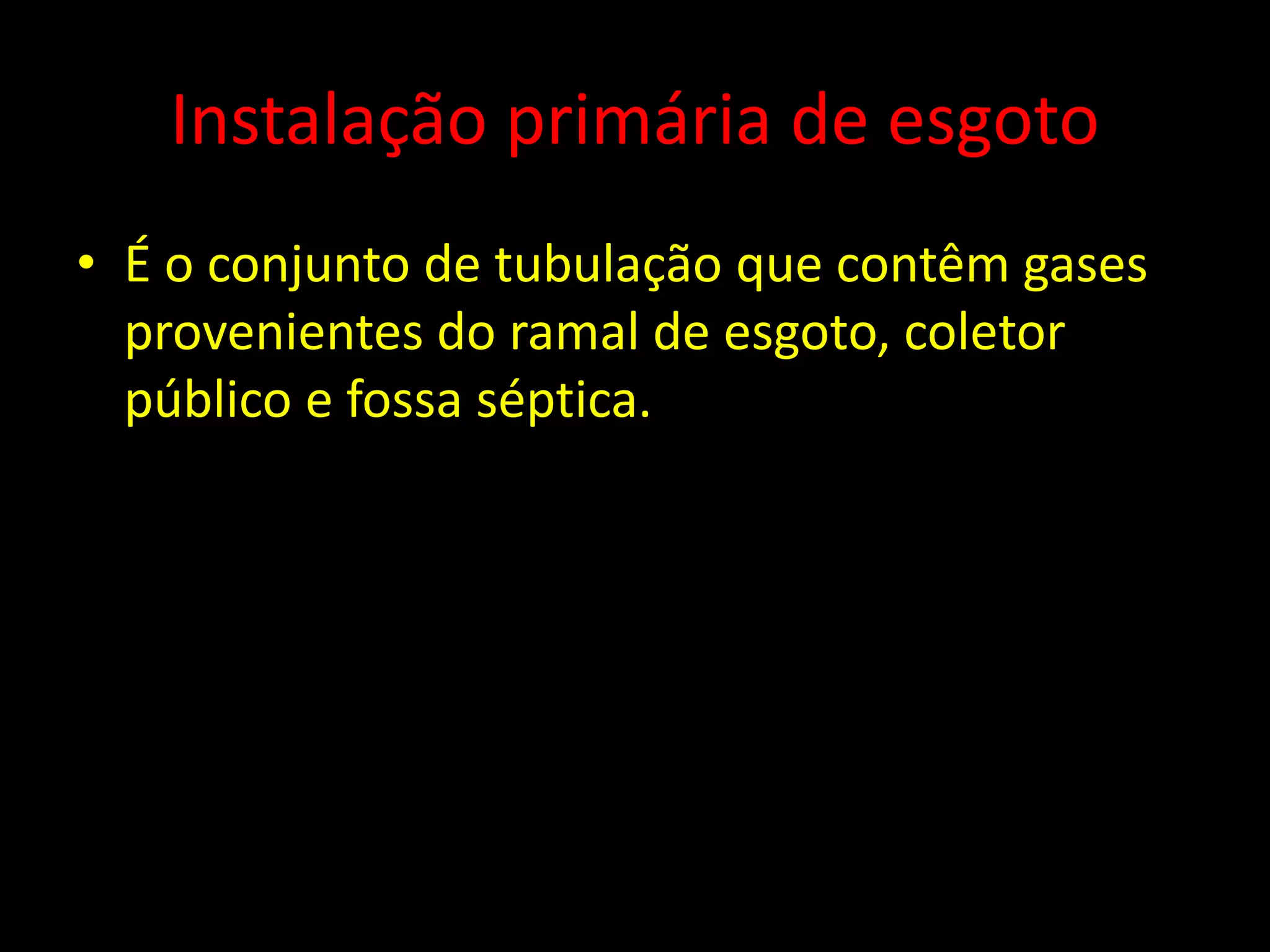

- 13. Instalação primária deesgoto • É o conjunto de tubulação que contêm gases provenientes do ramal de esgoto, coletor público e fossa séptica.

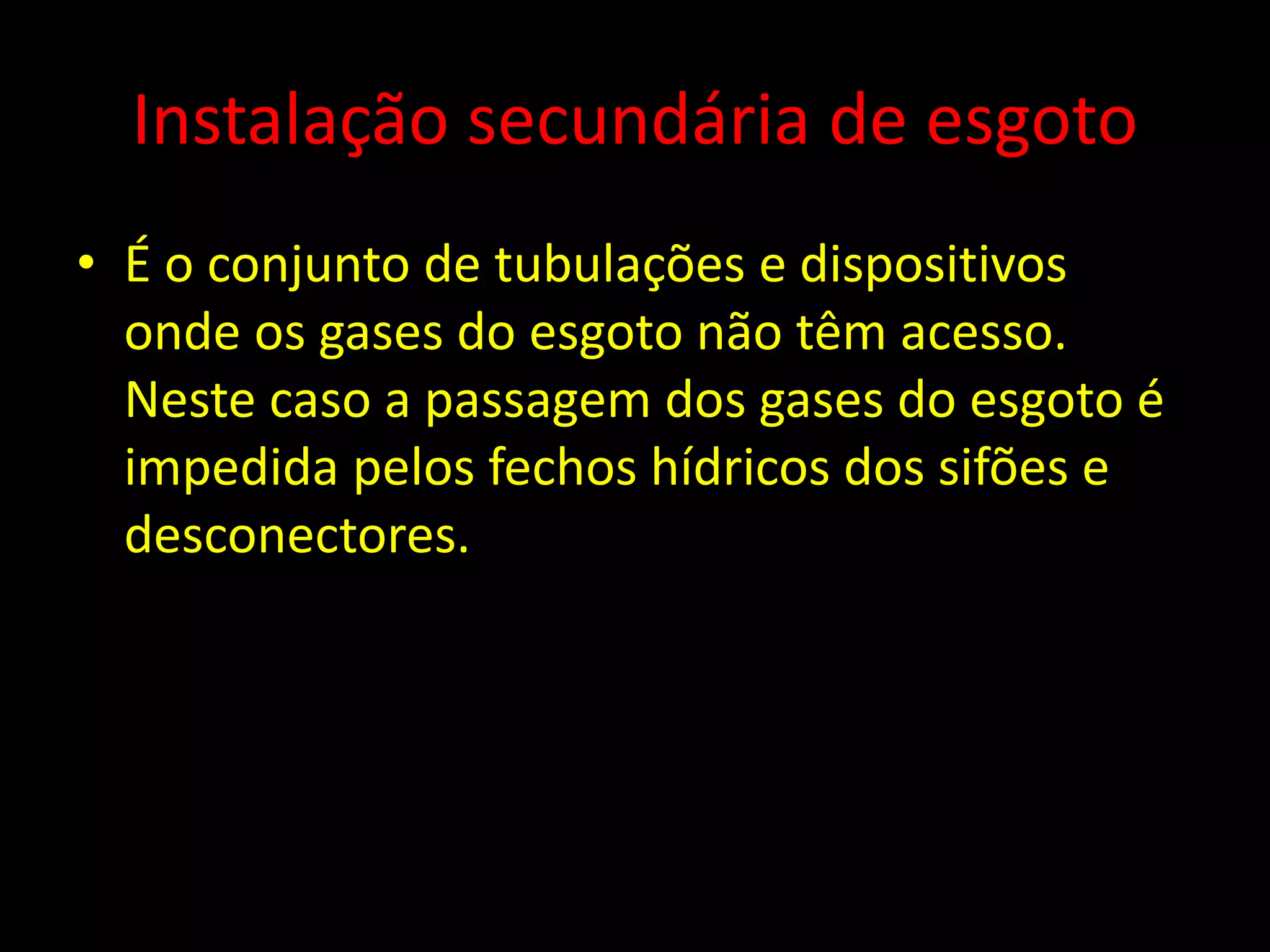

- 14. Instalação secundária deesgoto • É o conjunto de tubulações e dispositivos onde os gases do esgoto não têm acesso. Neste caso a passagem dos gases do esgoto é impedida pelos fechos hídricos dos sifões e desconectores.

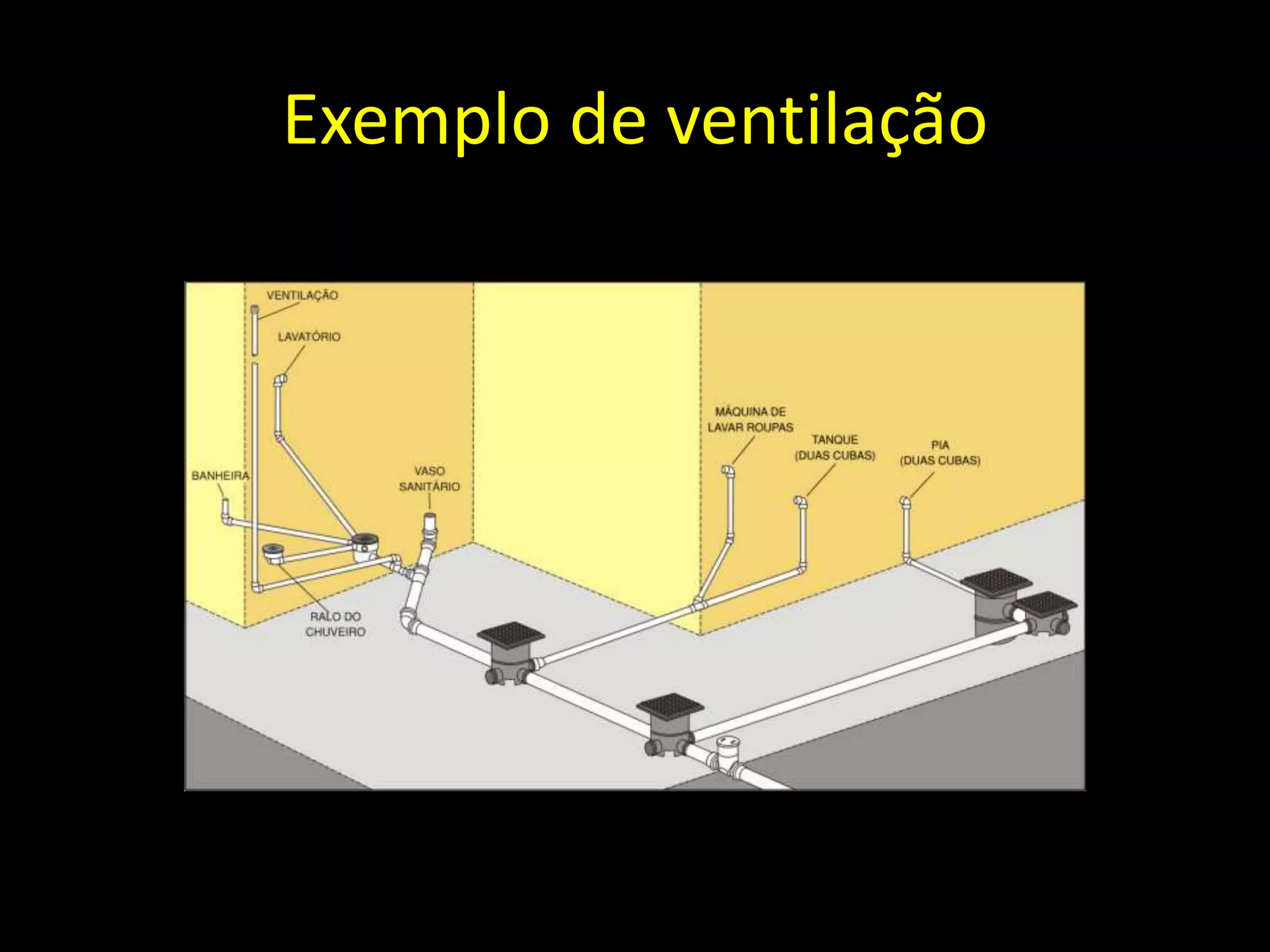

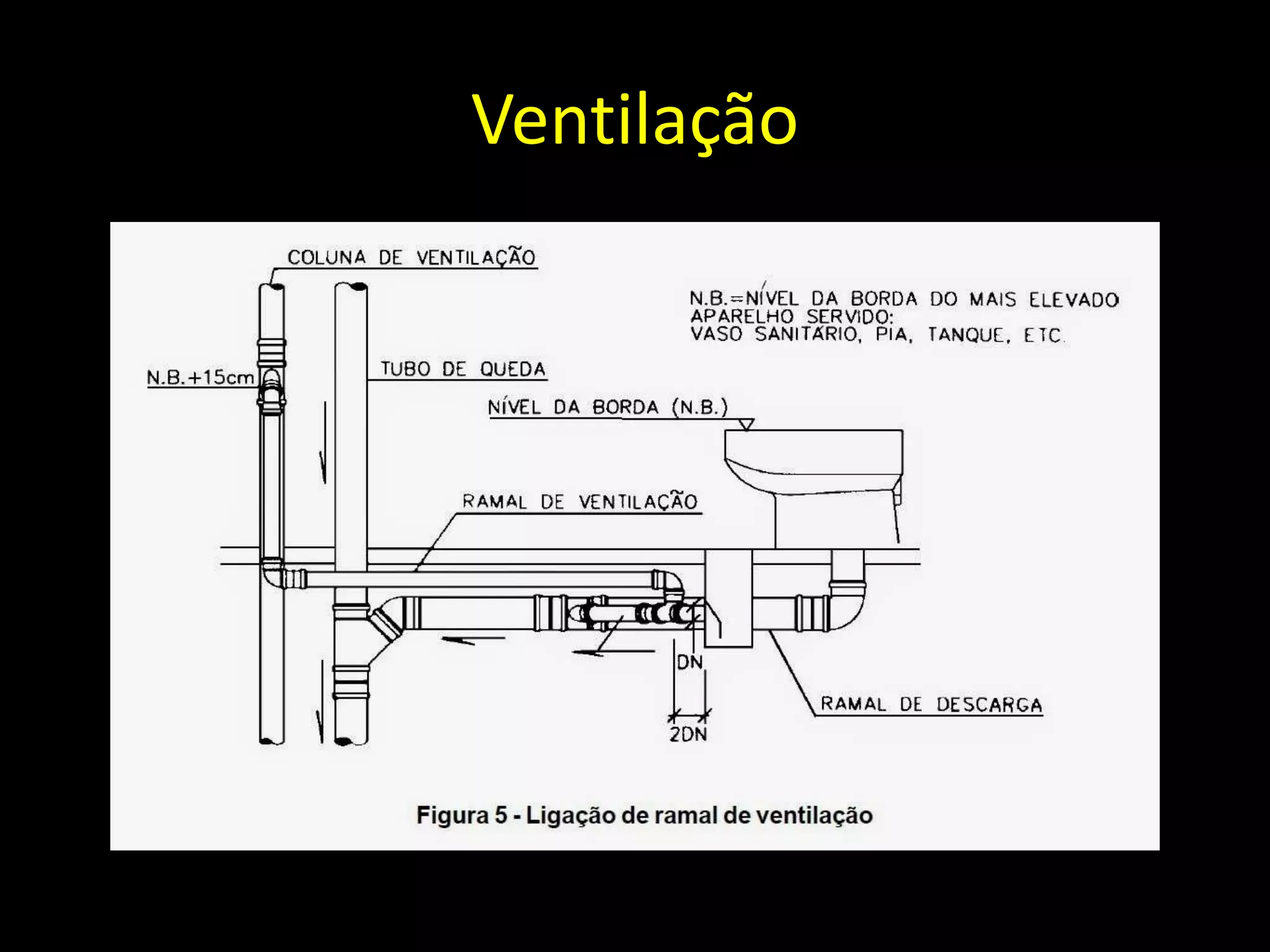

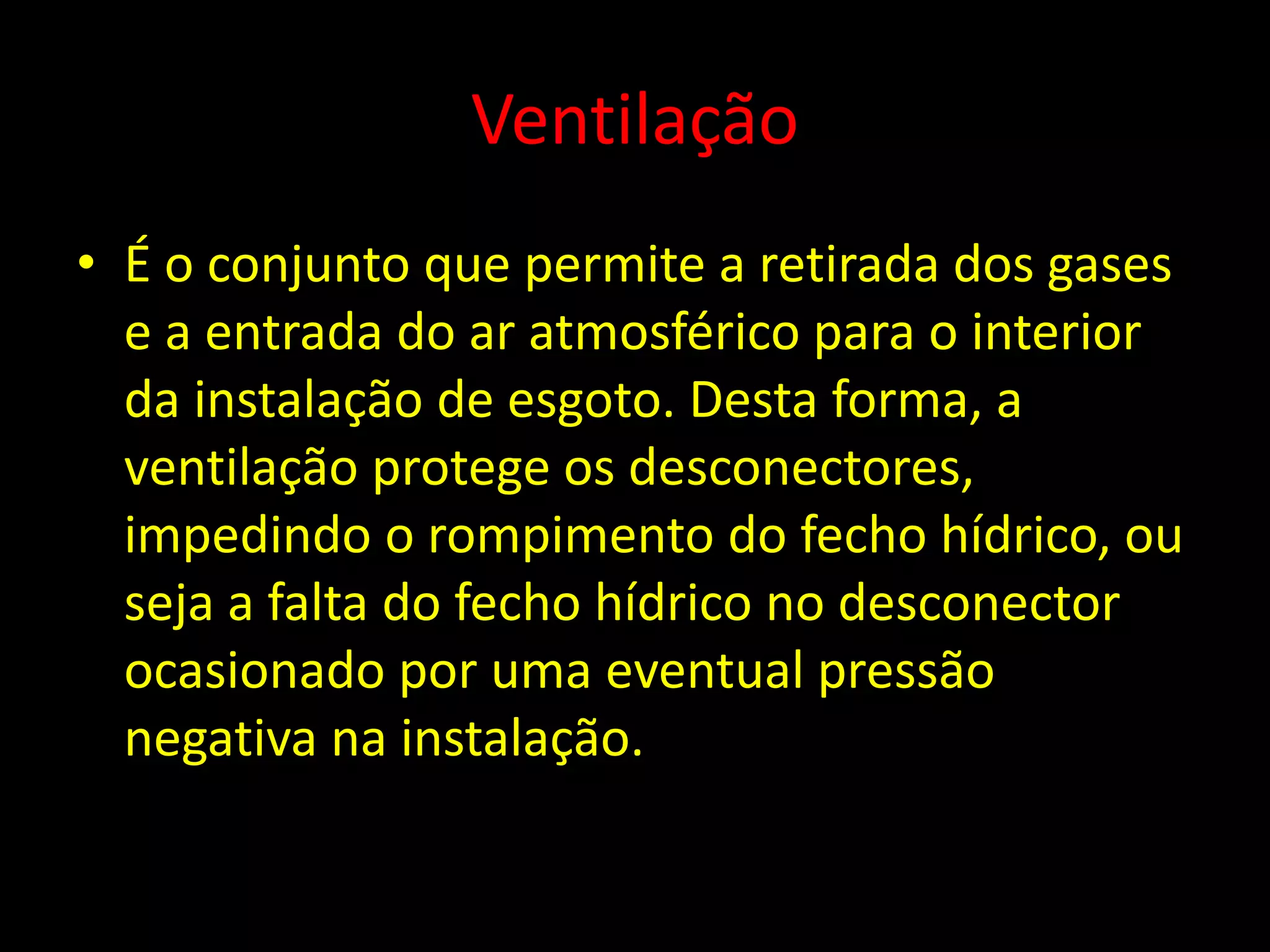

- 15. Ventilação • É oconjunto que permite a retirada dos gases e a entrada do ar atmosférico para o interior da instalação de esgoto. Desta forma, a ventilação protege os desconectores, impedindo o rompimento do fecho hídrico, ou seja a falta do fecho hídrico no desconector ocasionado por uma eventual pressão negativa na instalação.
- 16.

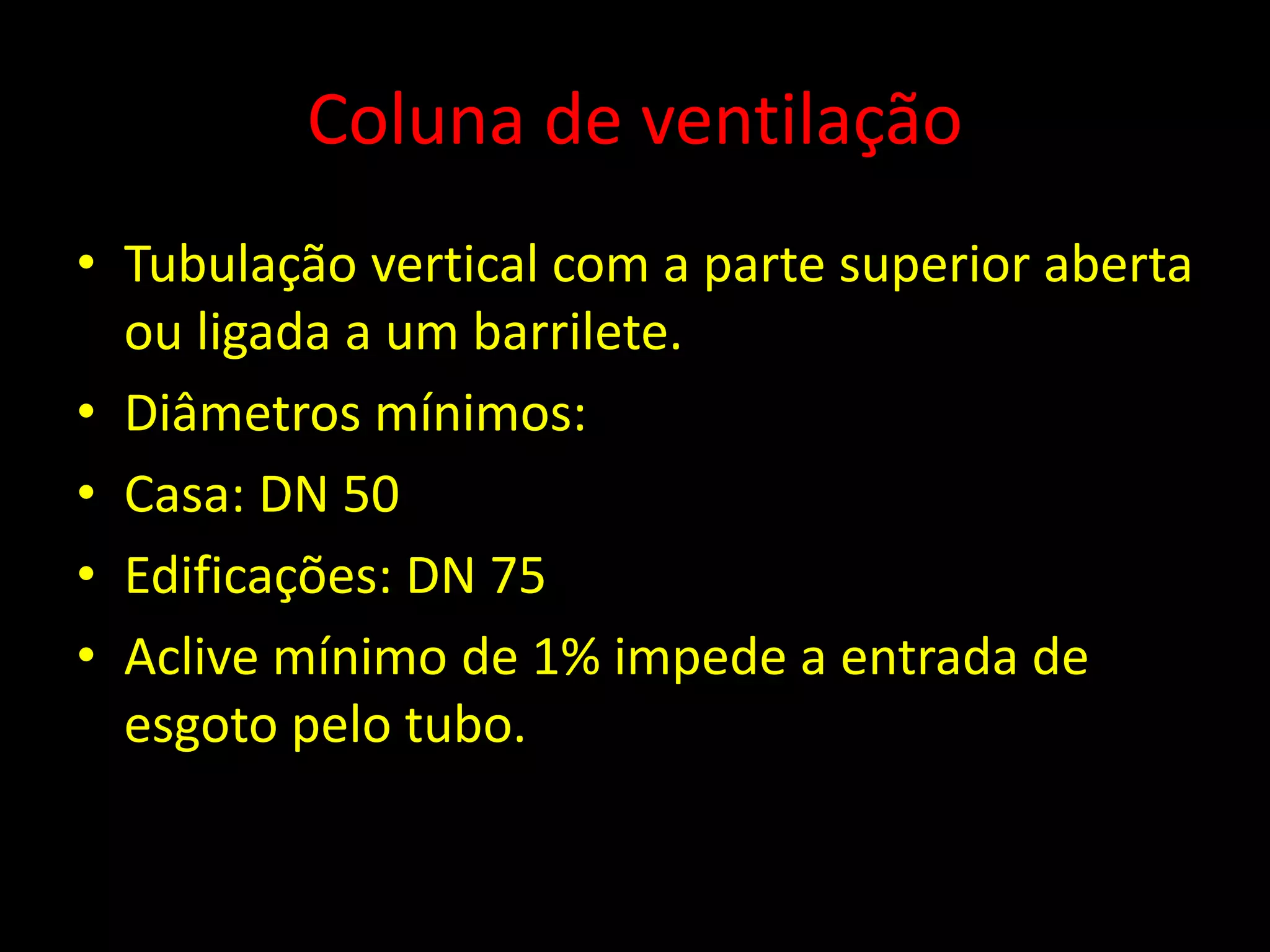

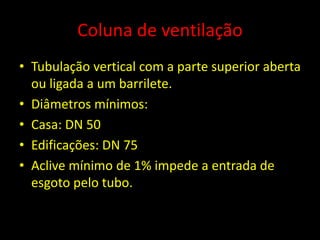

- 17. Coluna de ventilação •Tubulação vertical com a parte superior aberta ou ligada a um barrilete. • Diâmetros mínimos: • Casa: DN 50 • Edificações: DN 75 • Aclive mínimo de 1% impede a entrada de esgoto pelo tubo.

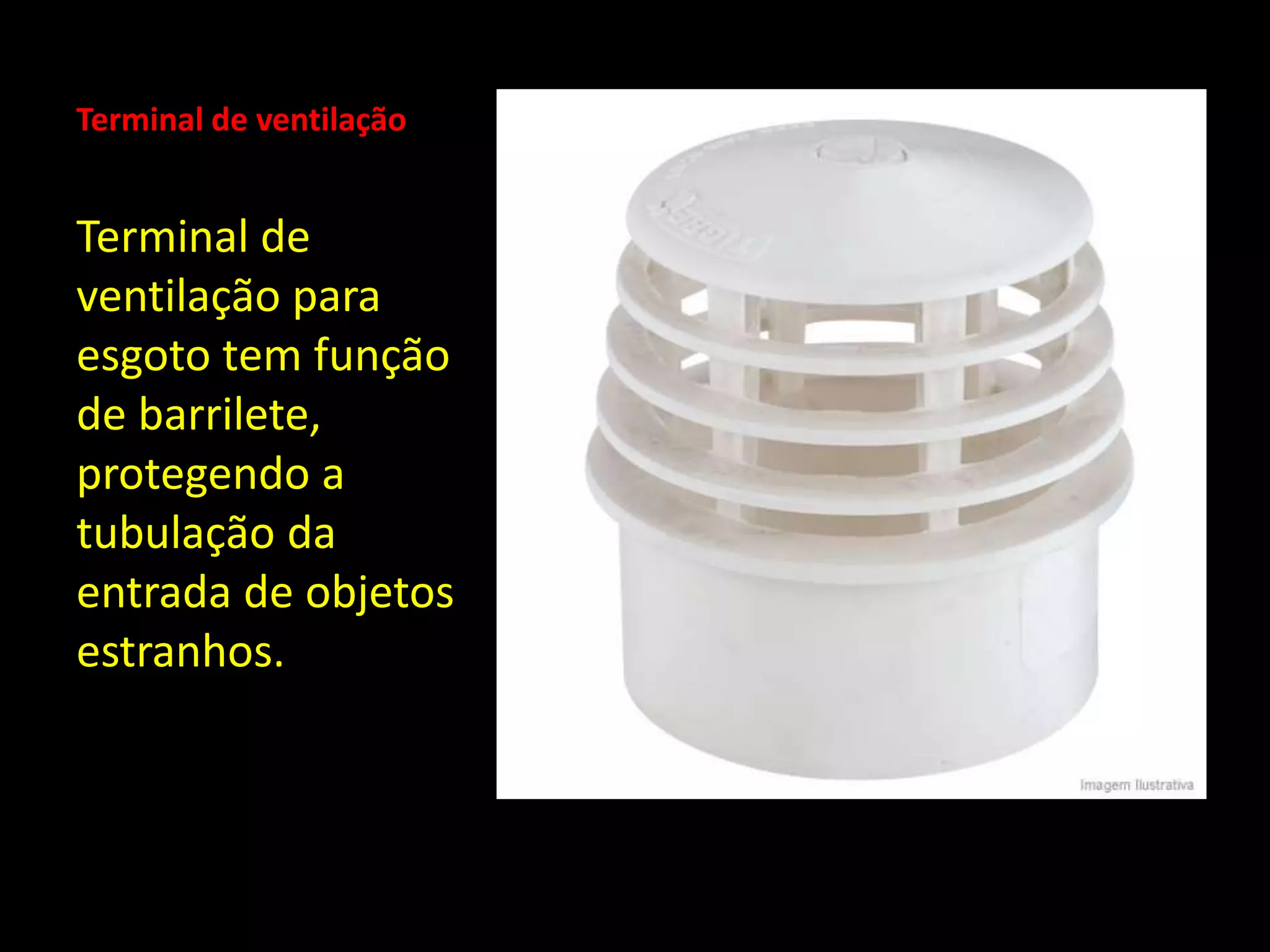

- 18. Terminal de ventilação Terminalde ventilação para esgoto tem função de barrilete, protegendo a tubulação da entrada de objetos estranhos.
- 19.

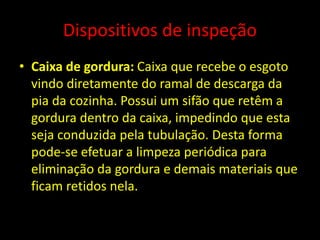

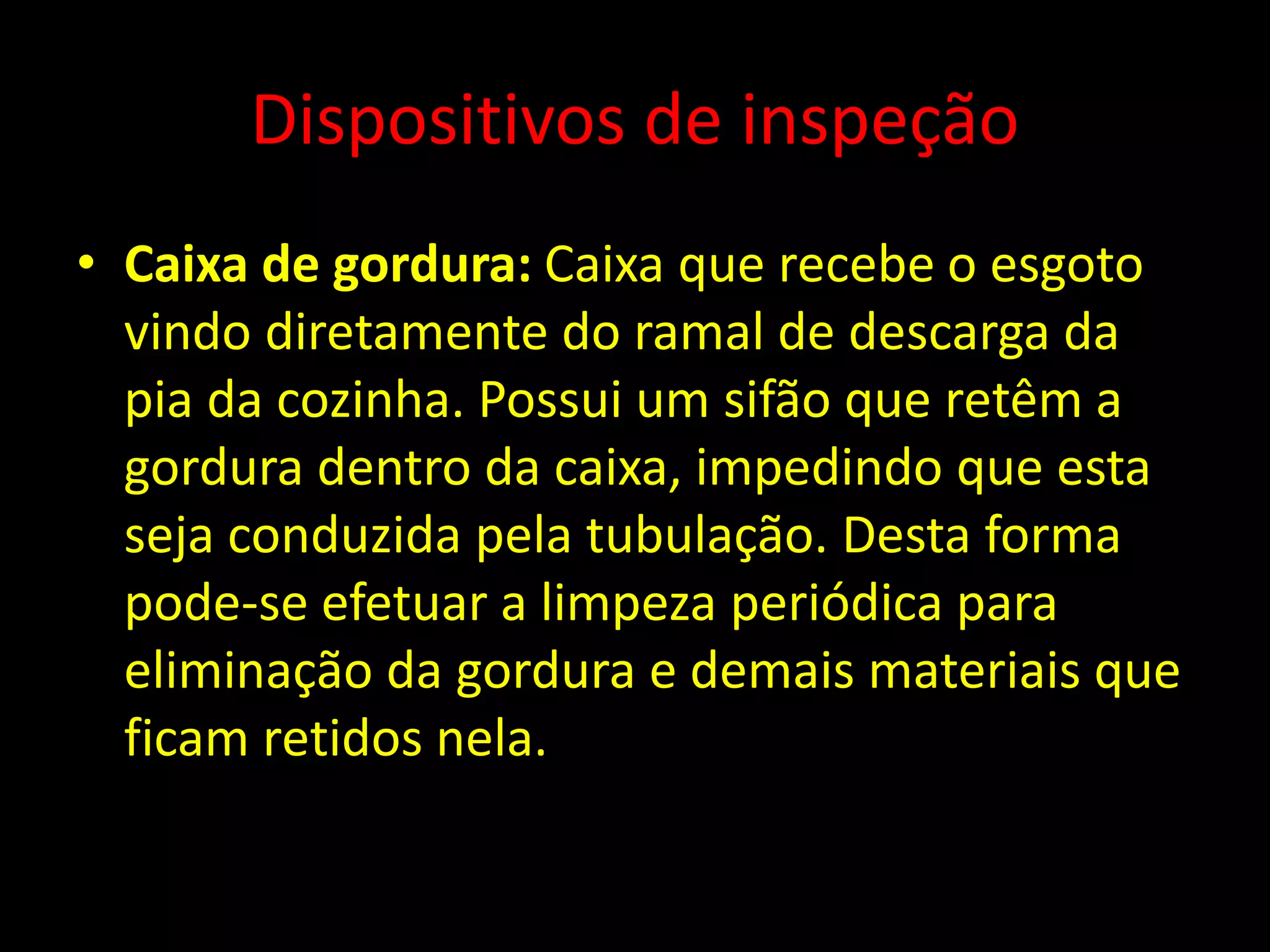

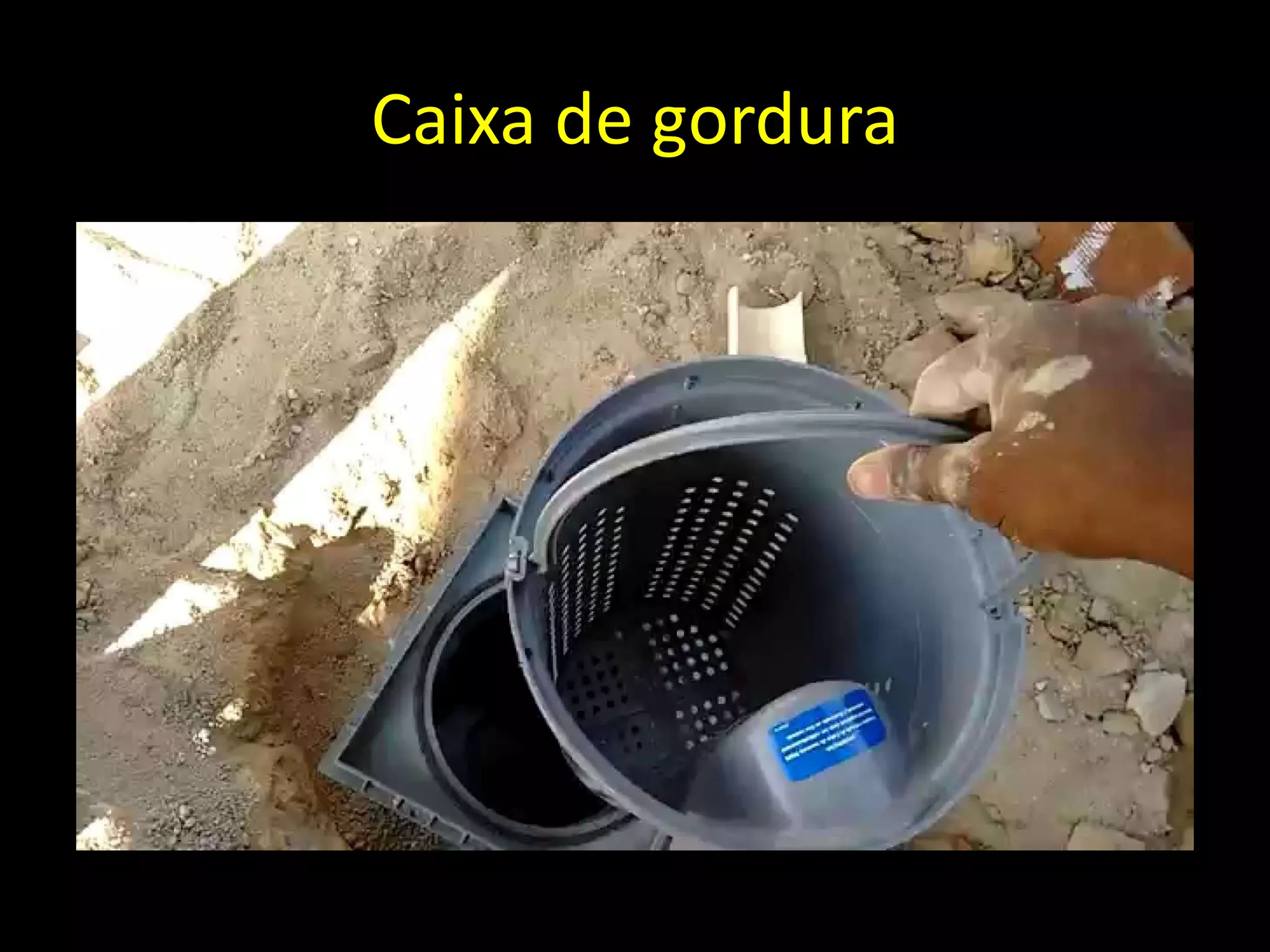

- 20. Dispositivos de inspeção •Caixa de gordura: Caixa que recebe o esgoto vindo diretamente do ramal de descarga da pia da cozinha. Possui um sifão que retêm a gordura dentro da caixa, impedindo que esta seja conduzida pela tubulação. Desta forma pode-se efetuar a limpeza periódica para eliminação da gordura e demais materiais que ficam retidos nela.
- 21.

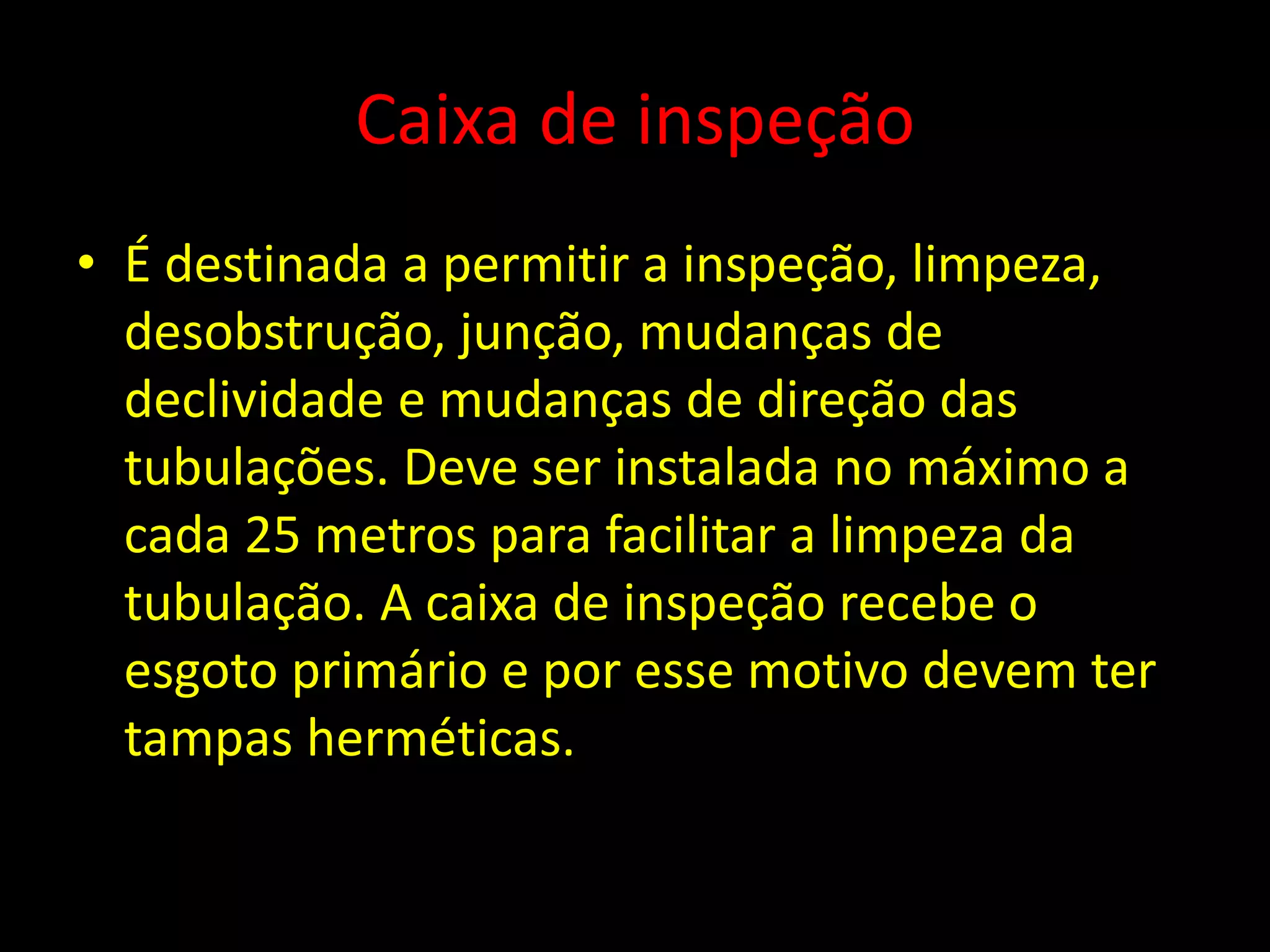

- 22. Caixa de inspeção •É destinada a permitir a inspeção, limpeza, desobstrução, junção, mudanças de declividade e mudanças de direção das tubulações. Deve ser instalada no máximo a cada 25 metros para facilitar a limpeza da tubulação. A caixa de inspeção recebe o esgoto primário e por esse motivo devem ter tampas herméticas.

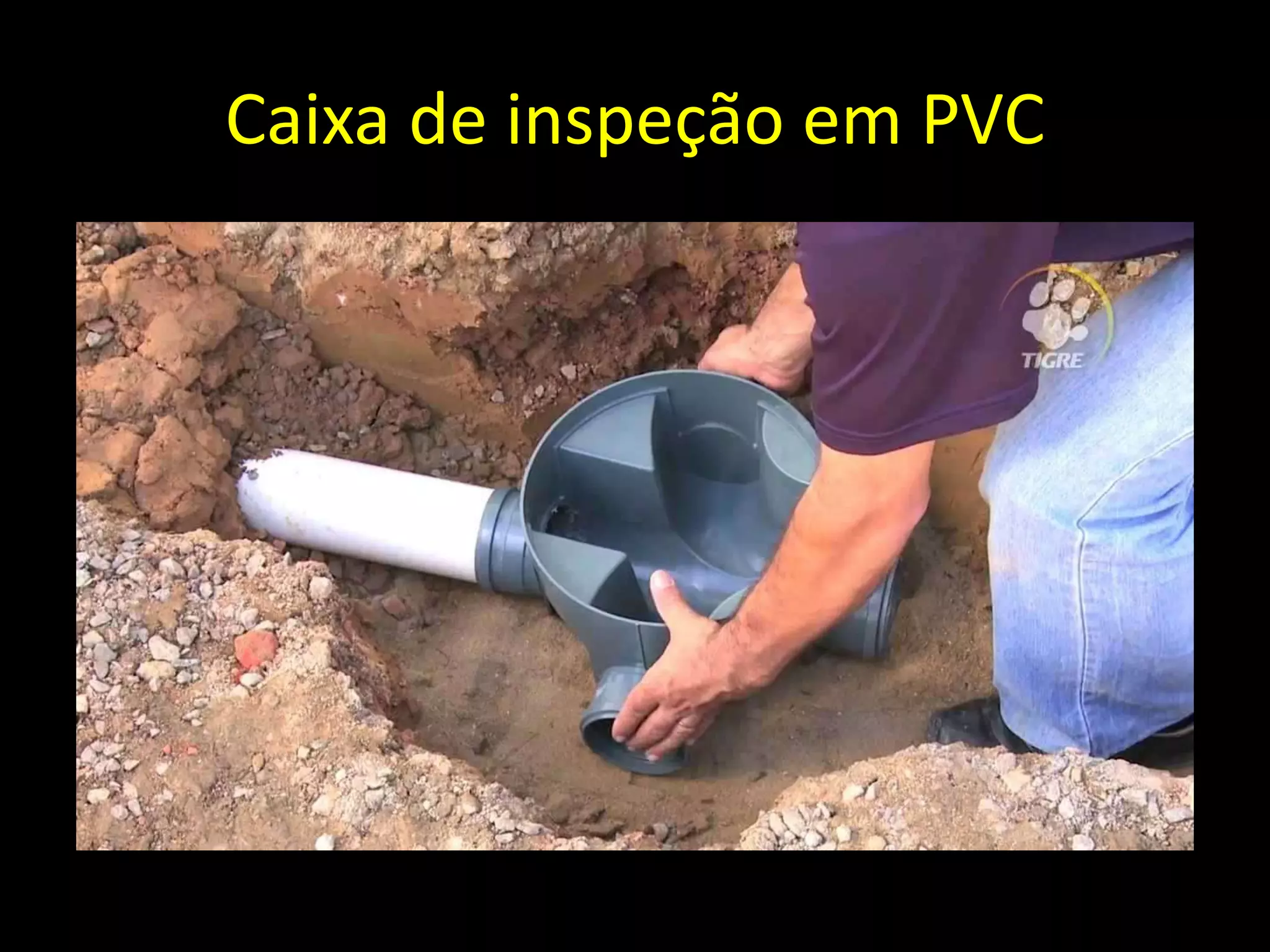

- 23. Caixa de inspeçãoem PVC

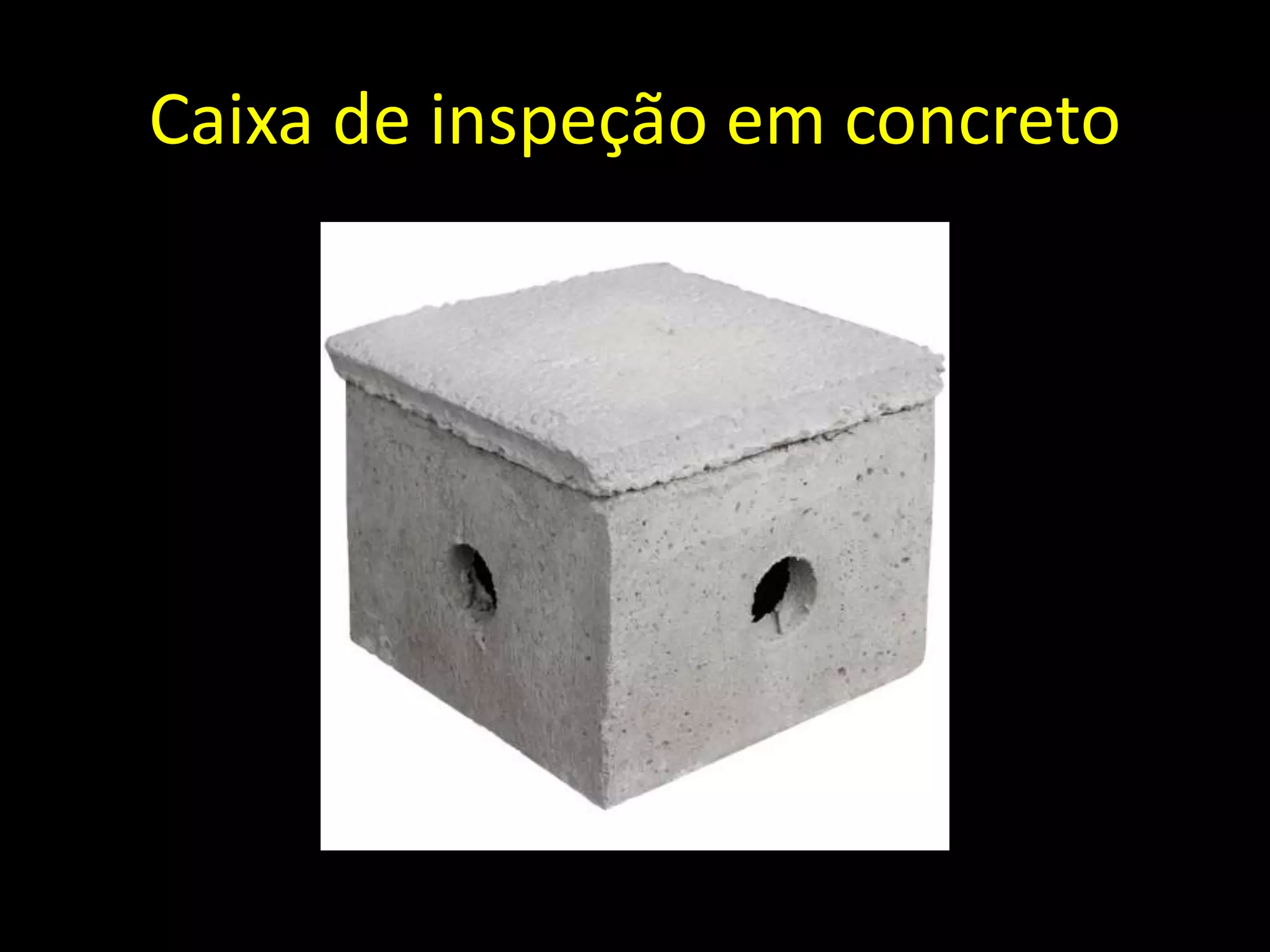

- 24. Caixa de inspeçãoem concreto

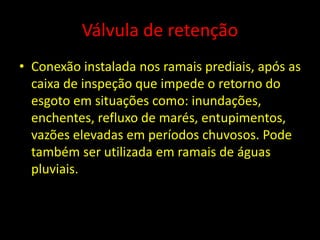

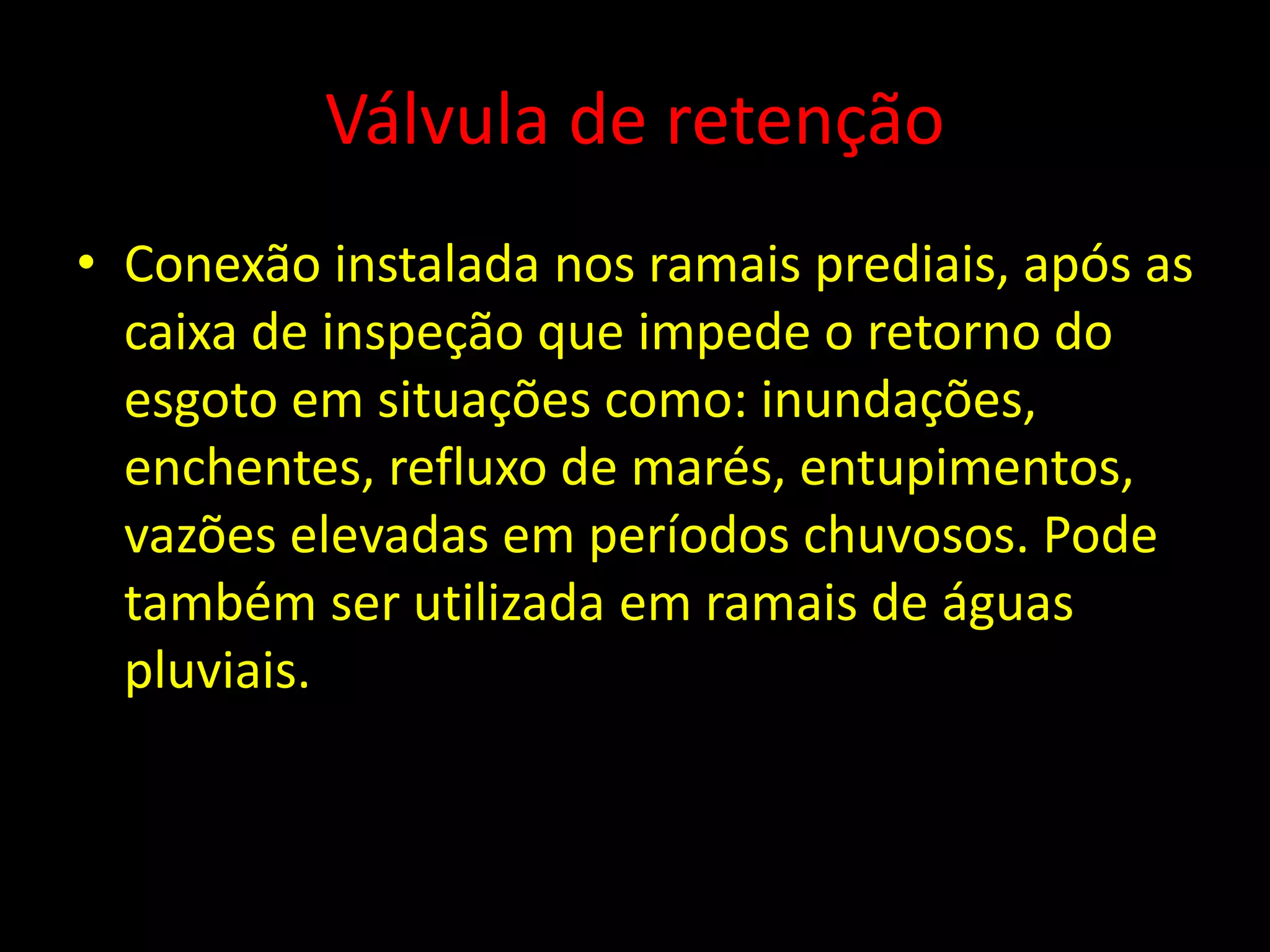

- 25. Válvula de retenção •Conexão instalada nos ramais prediais, após as caixa de inspeção que impede o retorno do esgoto em situações como: inundações, enchentes, refluxo de marés, entupimentos, vazões elevadas em períodos chuvosos. Pode também ser utilizada em ramais de águas pluviais.

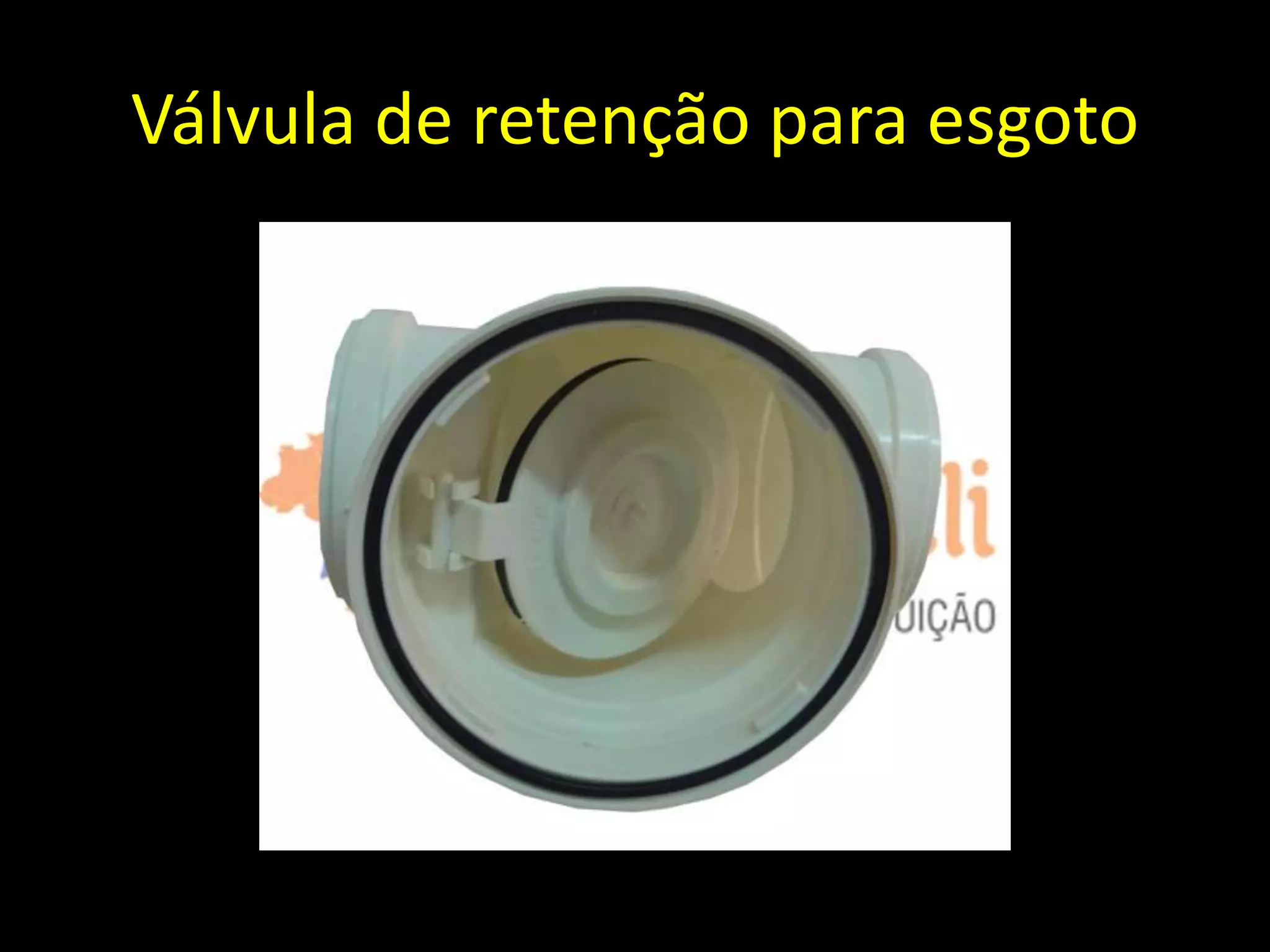

- 26. Válvula de retençãopara esgoto

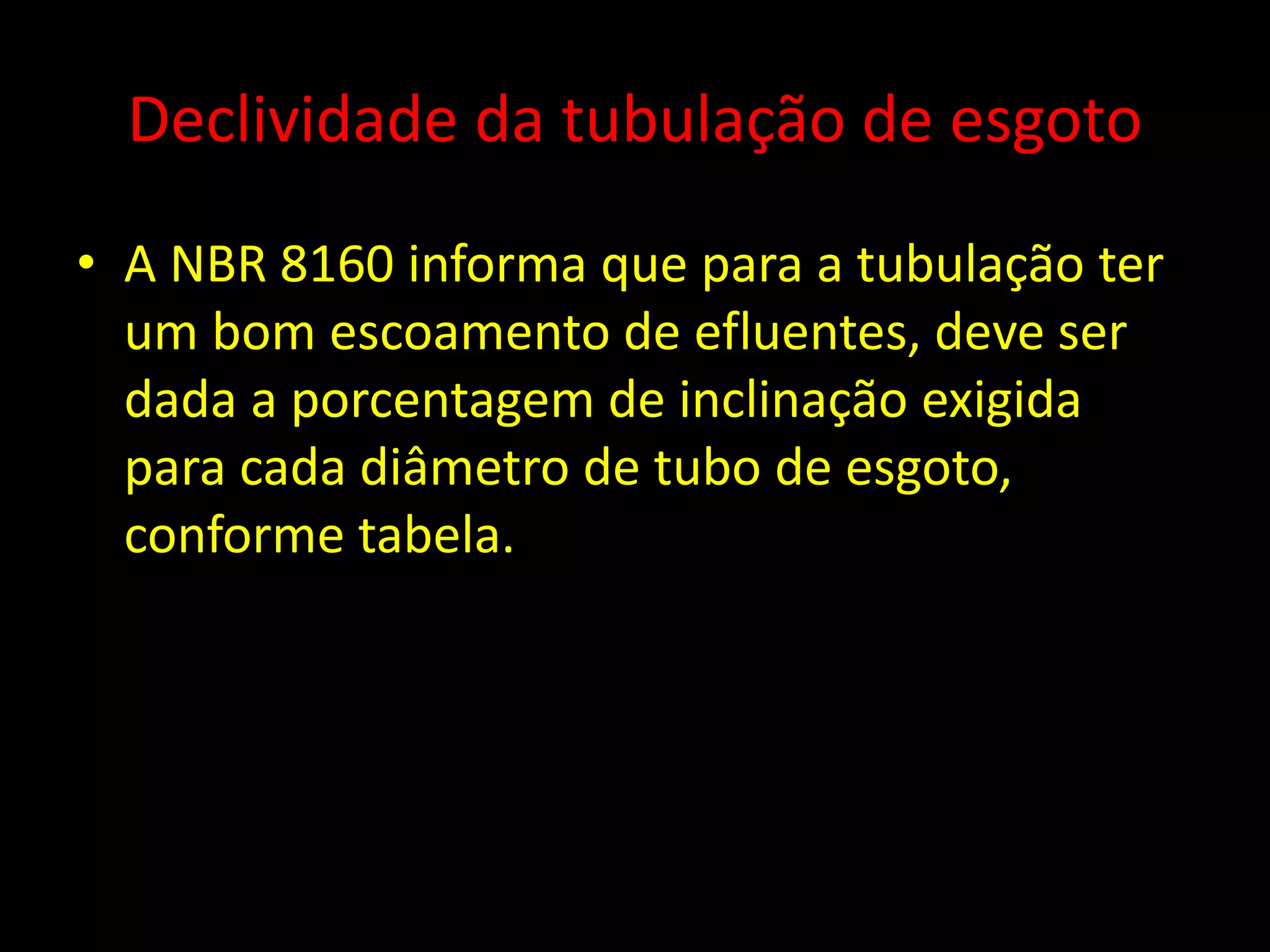

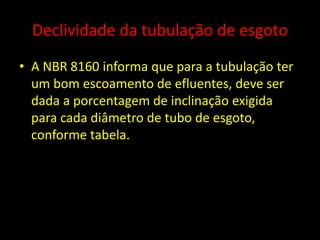

- 27. Declividade da tubulaçãode esgoto • A NBR 8160 informa que para a tubulação ter um bom escoamento de efluentes, deve ser dada a porcentagem de inclinação exigida para cada diâmetro de tubo de esgoto, conforme tabela.

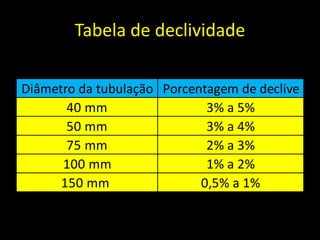

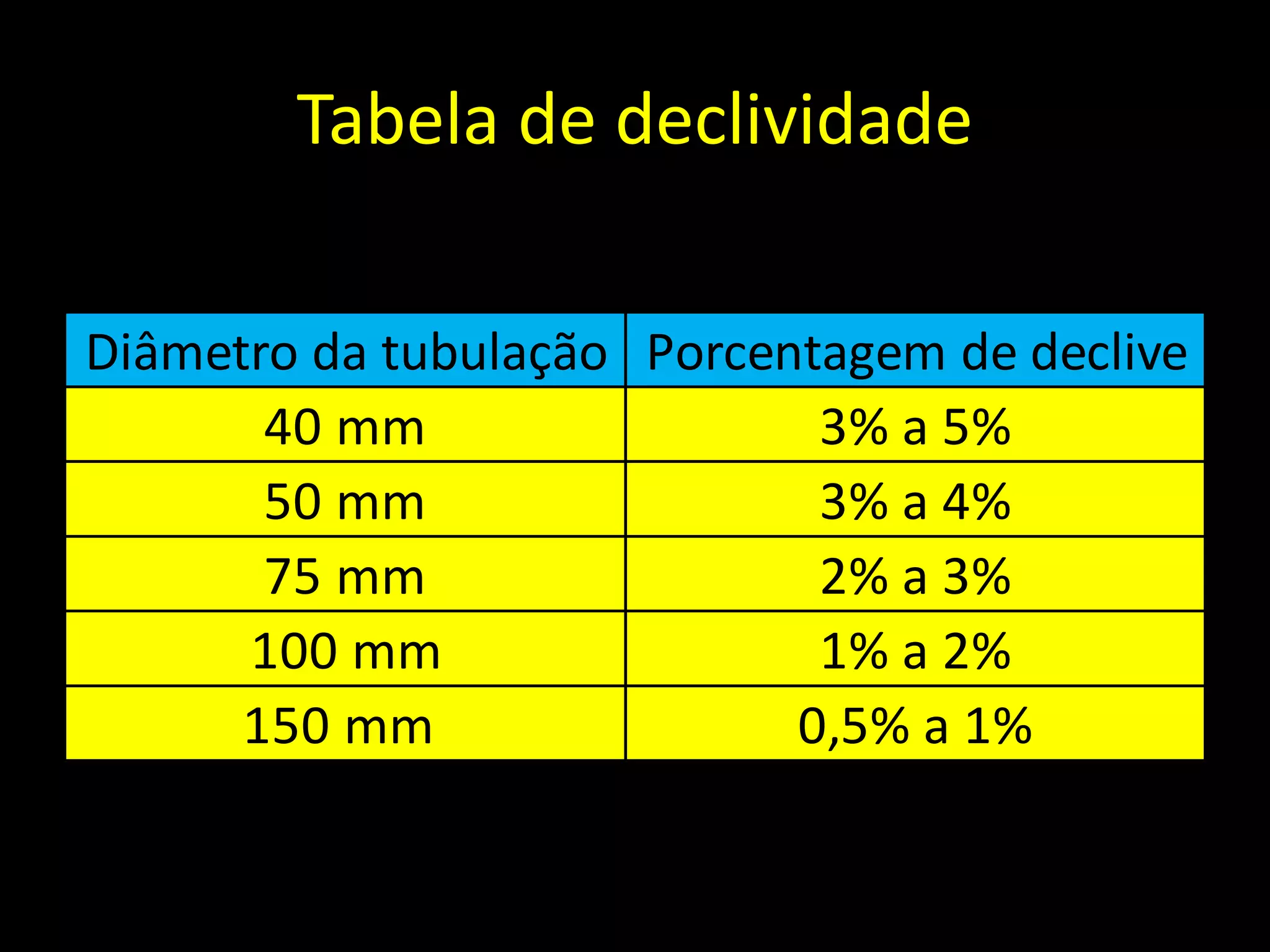

- 28. Tabela de declividade Diâmetroda tubulação Porcentagem de declive 40 mm 3% a 5% 50 mm 3% a 4% 75 mm 2% a 3% 100 mm 1% a 2% 150 mm 0,5% a 1%

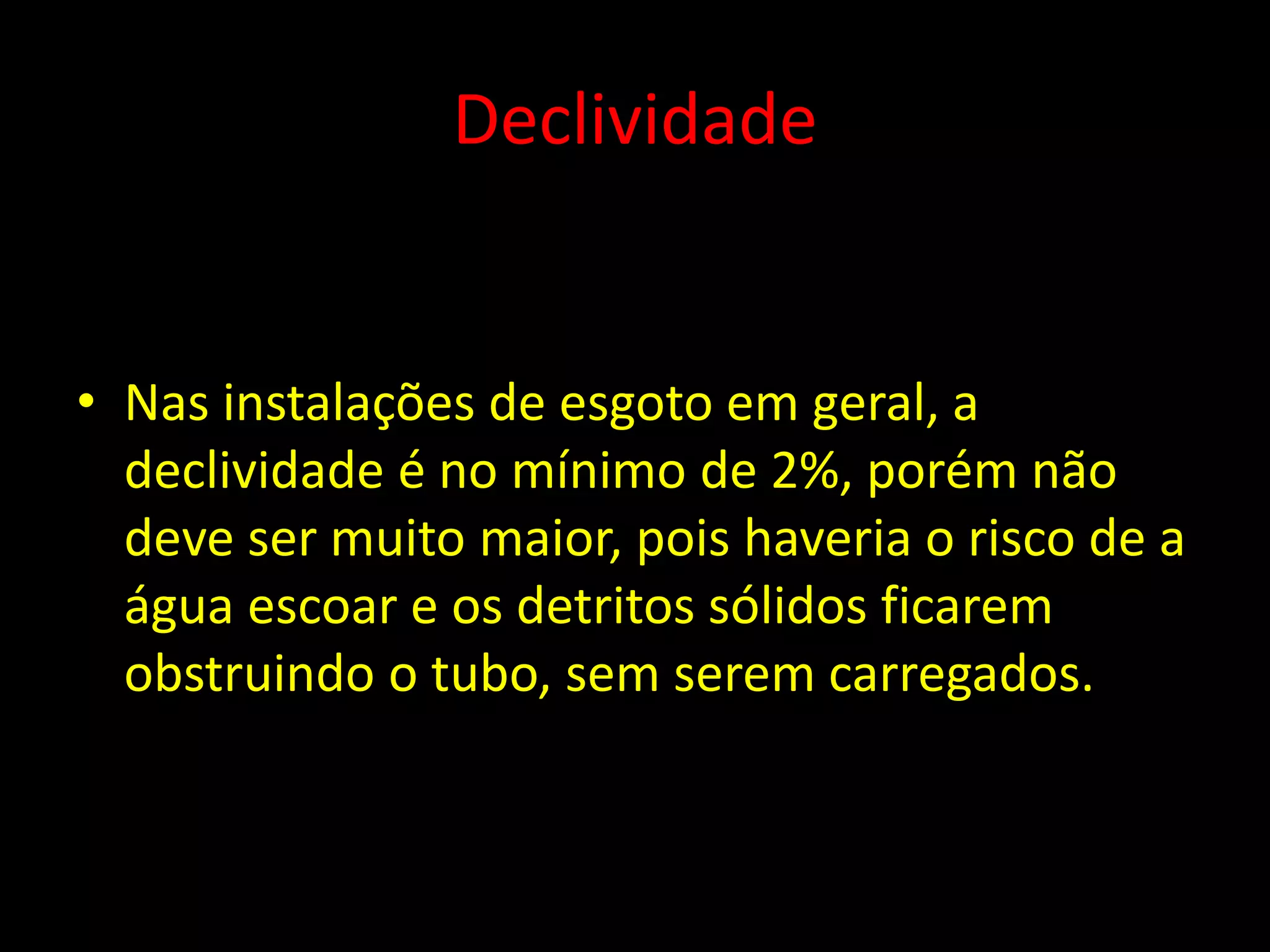

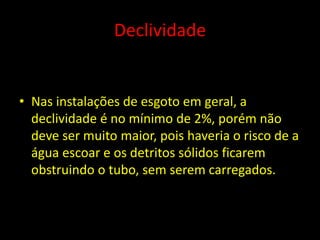

- 29. Declividade • Nas instalaçõesde esgoto em geral, a declividade é no mínimo de 2%, porém não deve ser muito maior, pois haveria o risco de a água escoar e os detritos sólidos ficarem obstruindo o tubo, sem serem carregados.

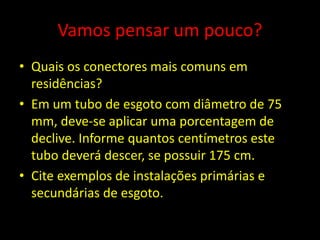

- 30. Vamos pensar umpouco? • Quais os conectores mais comuns em residências? • Em um tubo de esgoto com diâmetro de 75 mm, deve-se aplicar uma porcentagem de declive. Informe quantos centímetros este tubo deverá descer, se possuir 175 cm. • Cite exemplos de instalações primárias e secundárias de esgoto.

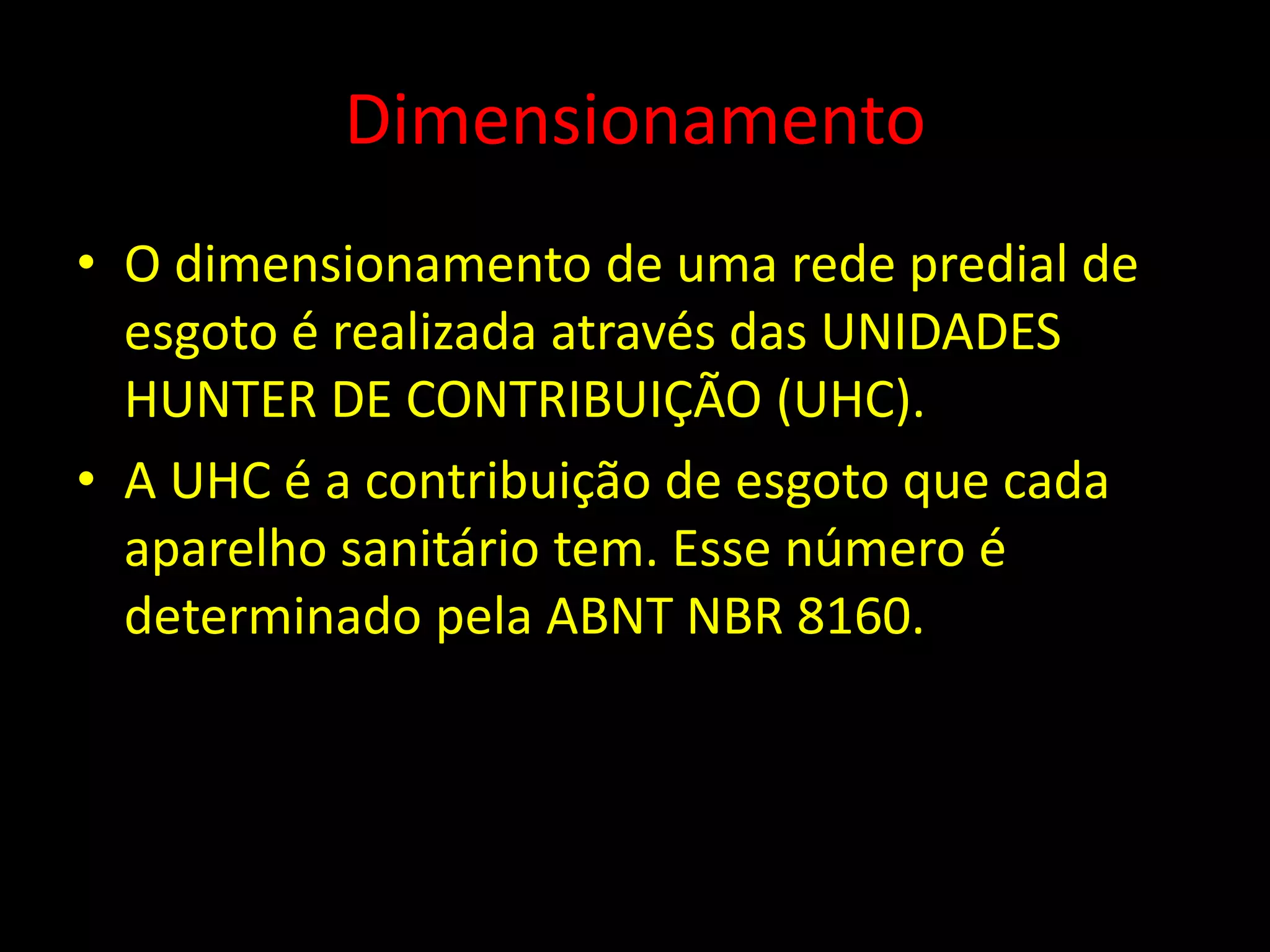

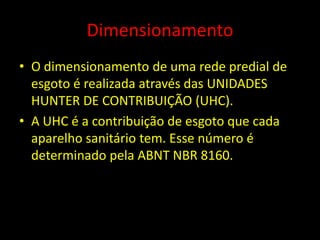

- 31. Dimensionamento • O dimensionamentode uma rede predial de esgoto é realizada através das UNIDADES HUNTER DE CONTRIBUIÇÃO (UHC). • A UHC é a contribuição de esgoto que cada aparelho sanitário tem. Esse número é determinado pela ABNT NBR 8160.

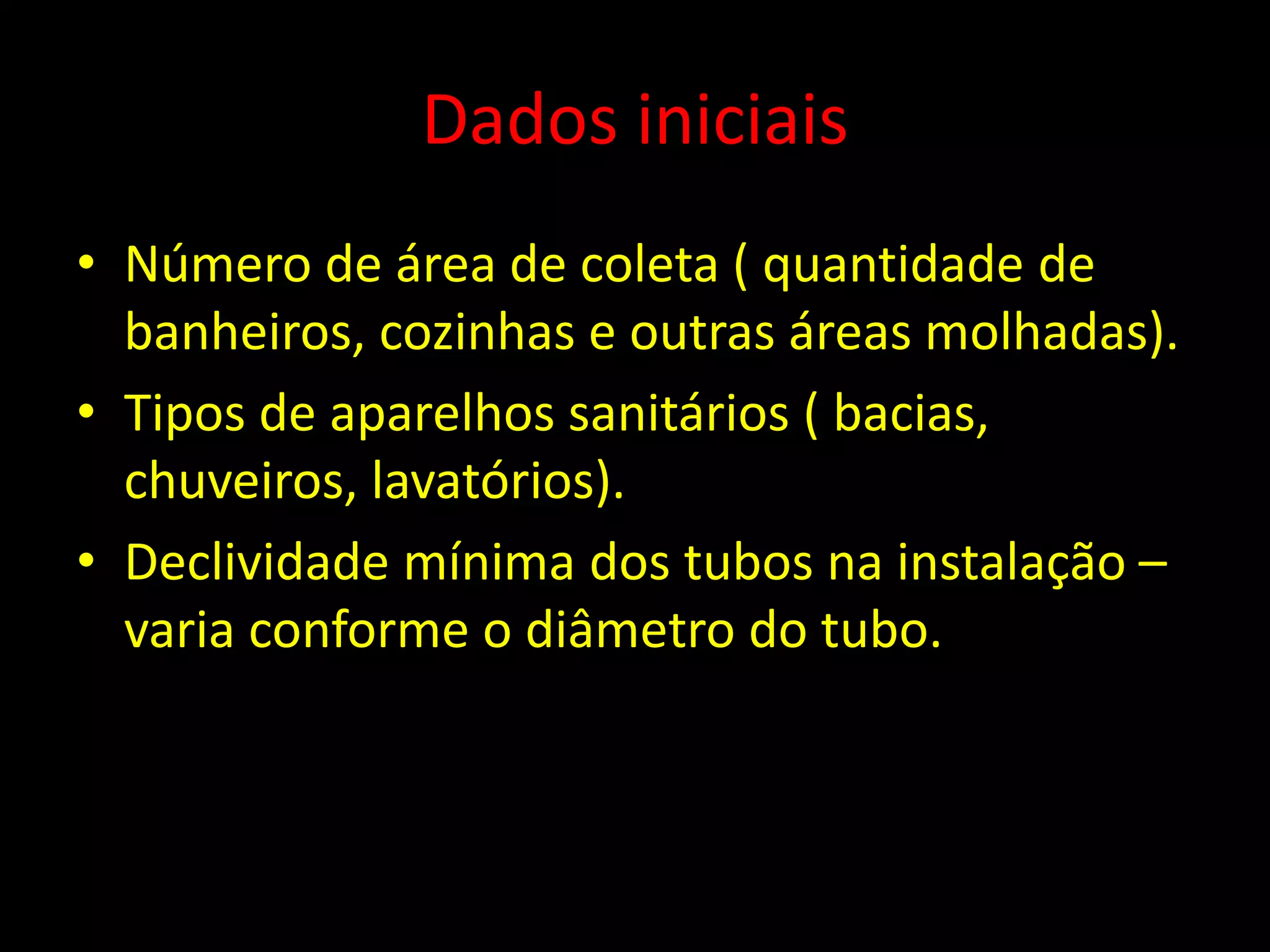

- 32. Dados iniciais • Númerode área de coleta ( quantidade de banheiros, cozinhas e outras áreas molhadas). • Tipos de aparelhos sanitários ( bacias, chuveiros, lavatórios). • Declividade mínima dos tubos na instalação – varia conforme o diâmetro do tubo.

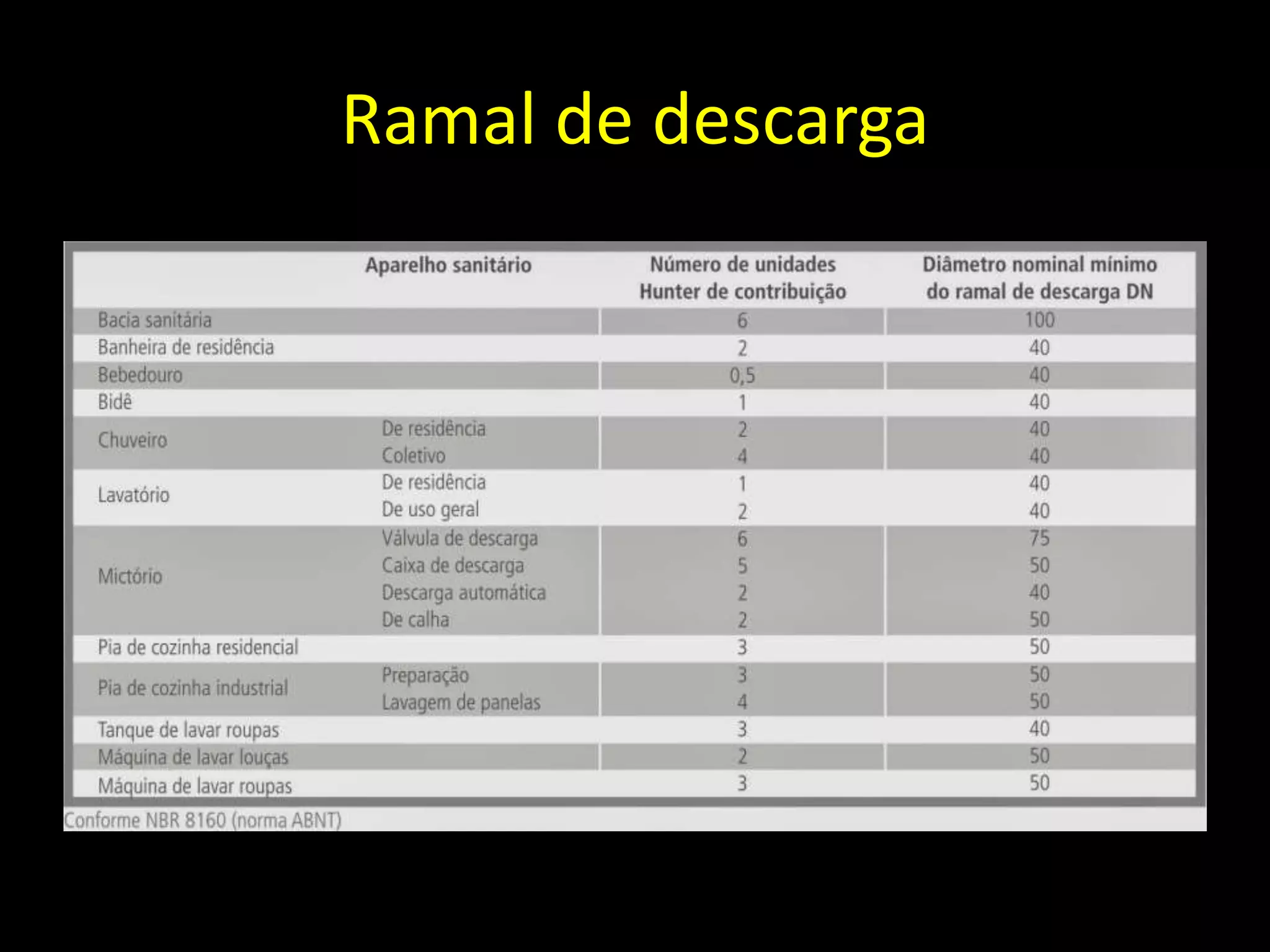

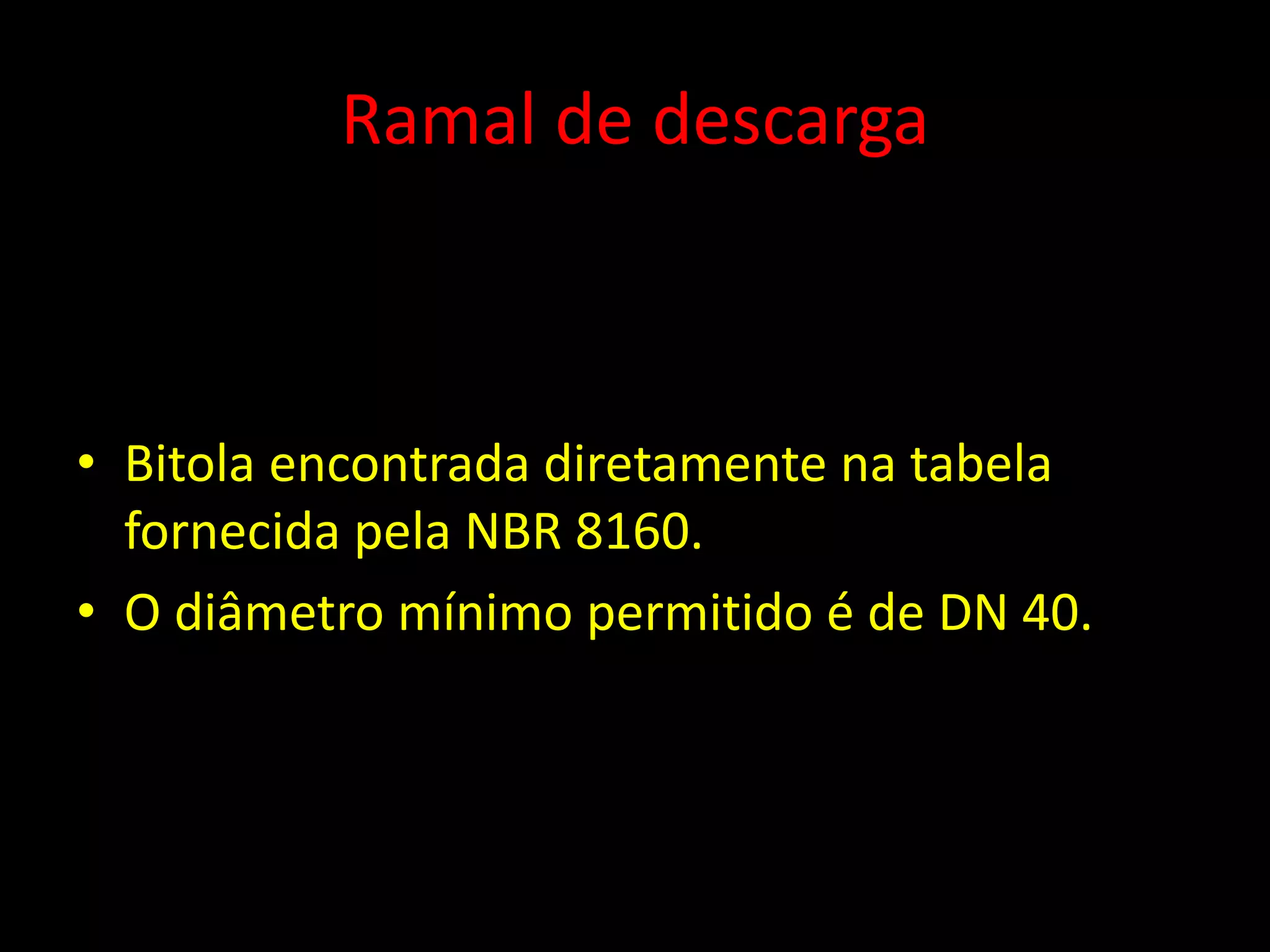

- 33. Ramal de descarga •Bitola encontrada diretamente na tabela fornecida pela NBR 8160. • O diâmetro mínimo permitido é de DN 40.
- 34.

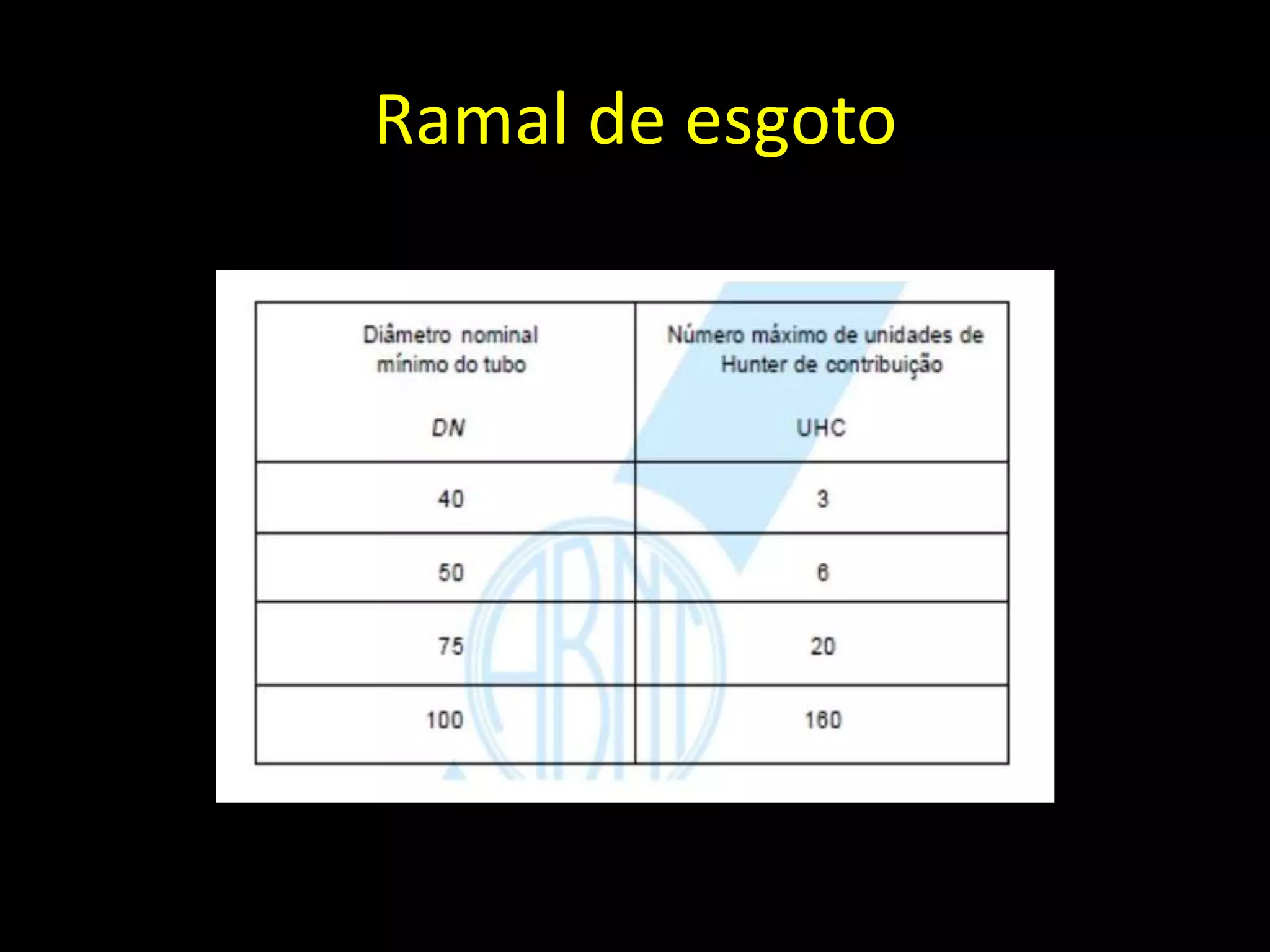

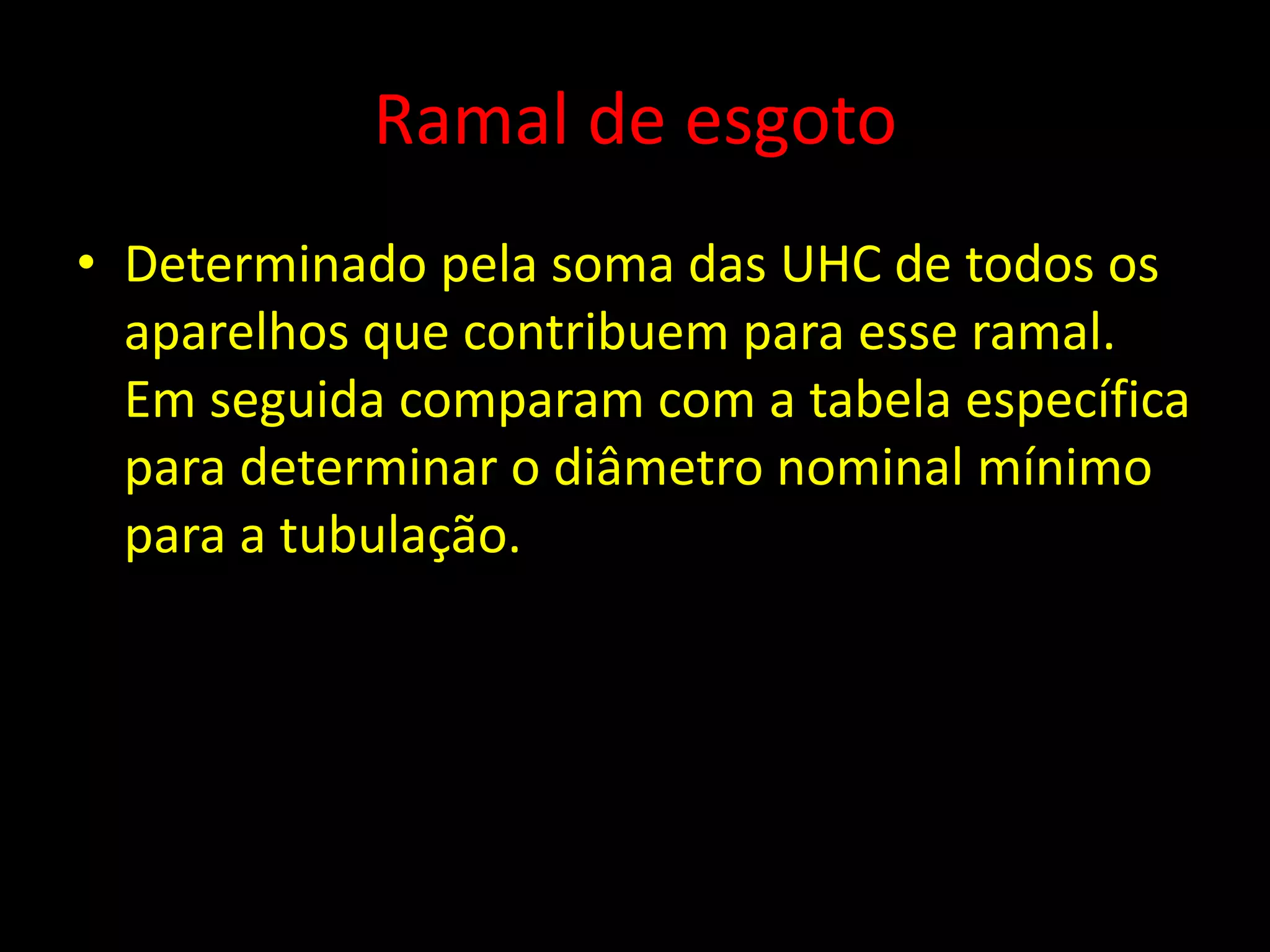

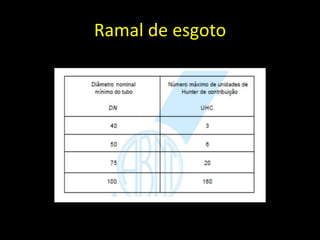

- 35. Ramal de esgoto •Determinado pela soma das UHC de todos os aparelhos que contribuem para esse ramal. Em seguida comparam com a tabela específica para determinar o diâmetro nominal mínimo para a tubulação.
- 36.

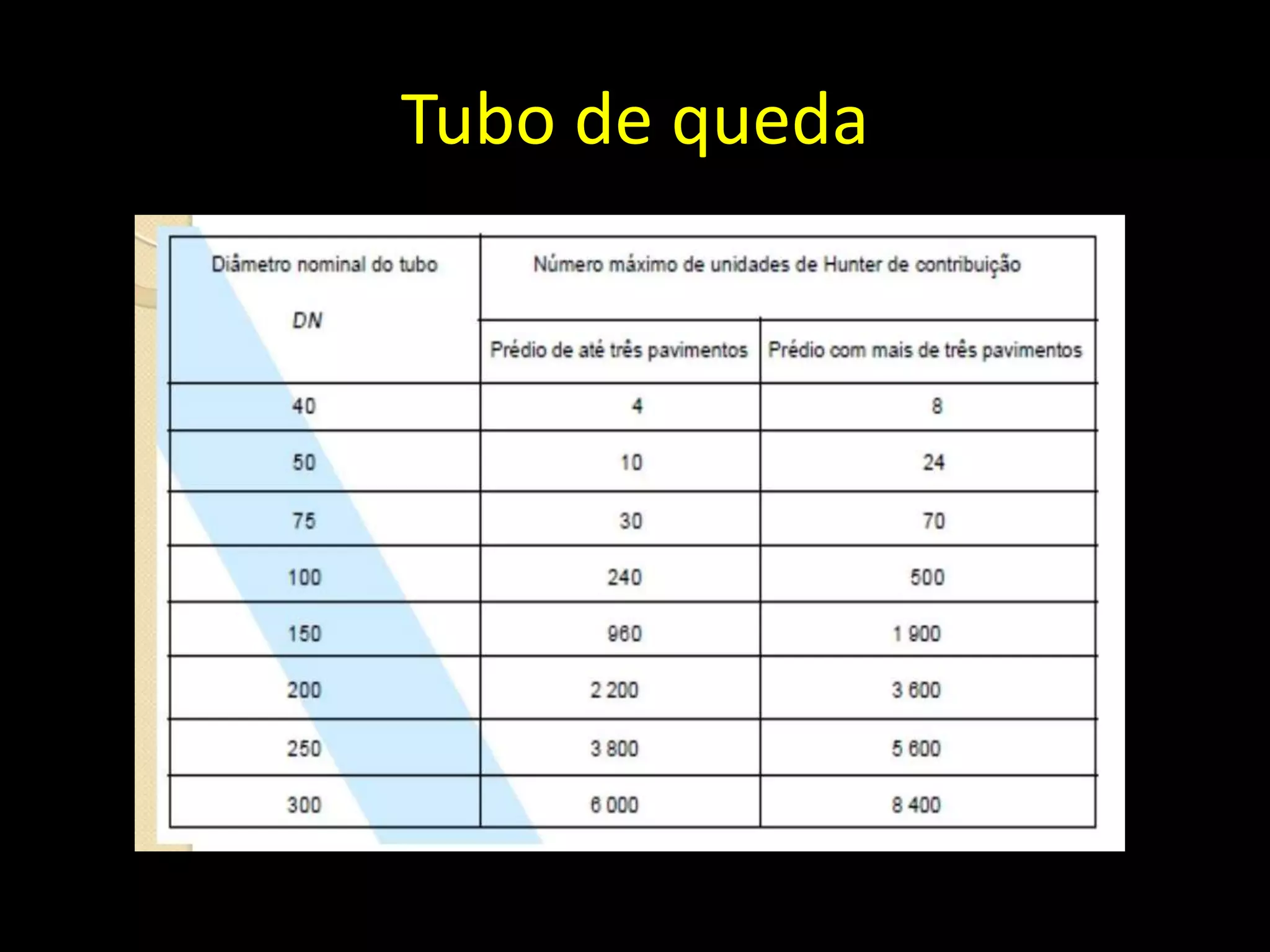

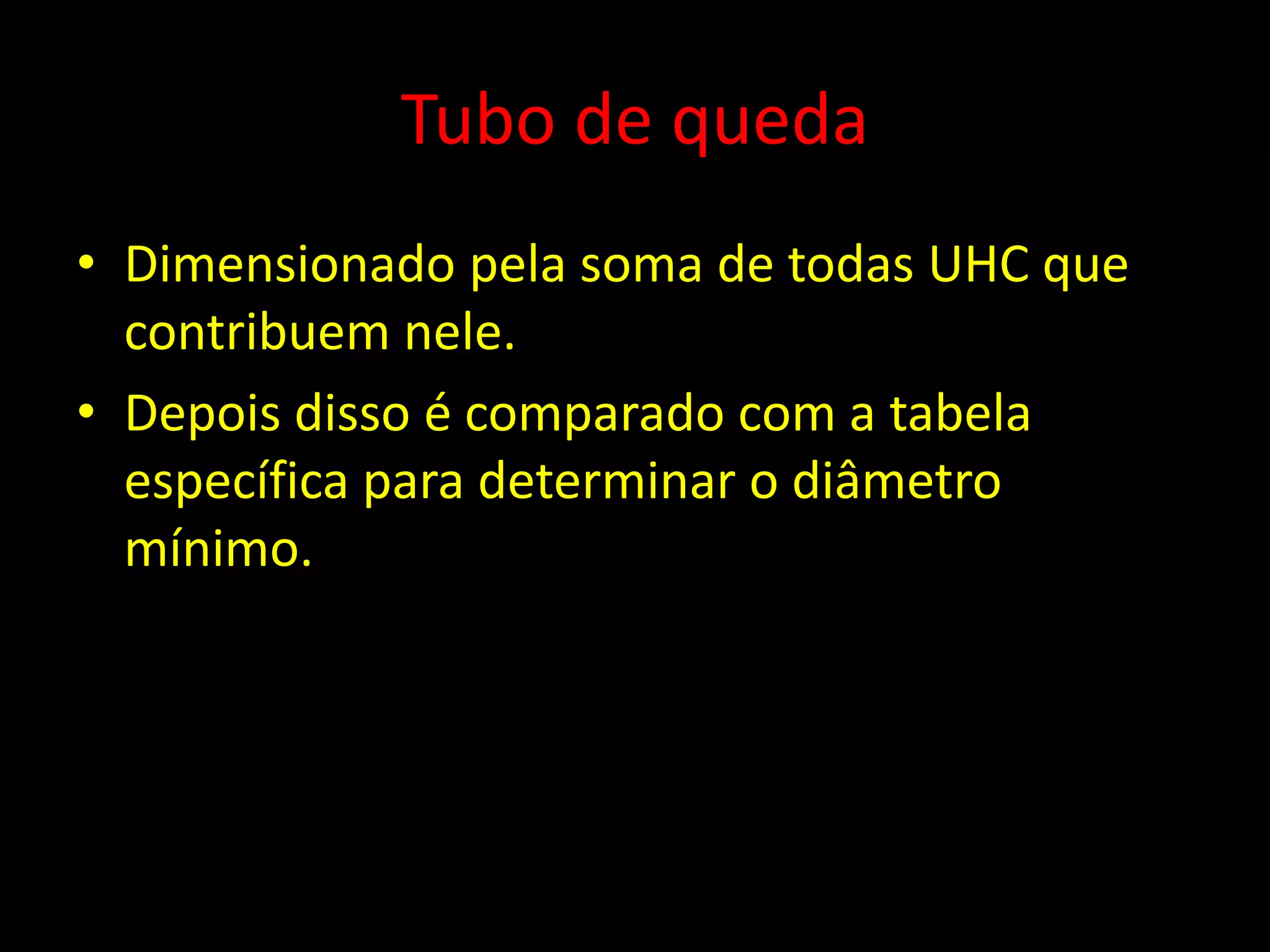

- 37. Tubo de queda •Dimensionado pela soma de todas UHC que contribuem nele. • Depois disso é comparado com a tabela específica para determinar o diâmetro mínimo.
- 38.

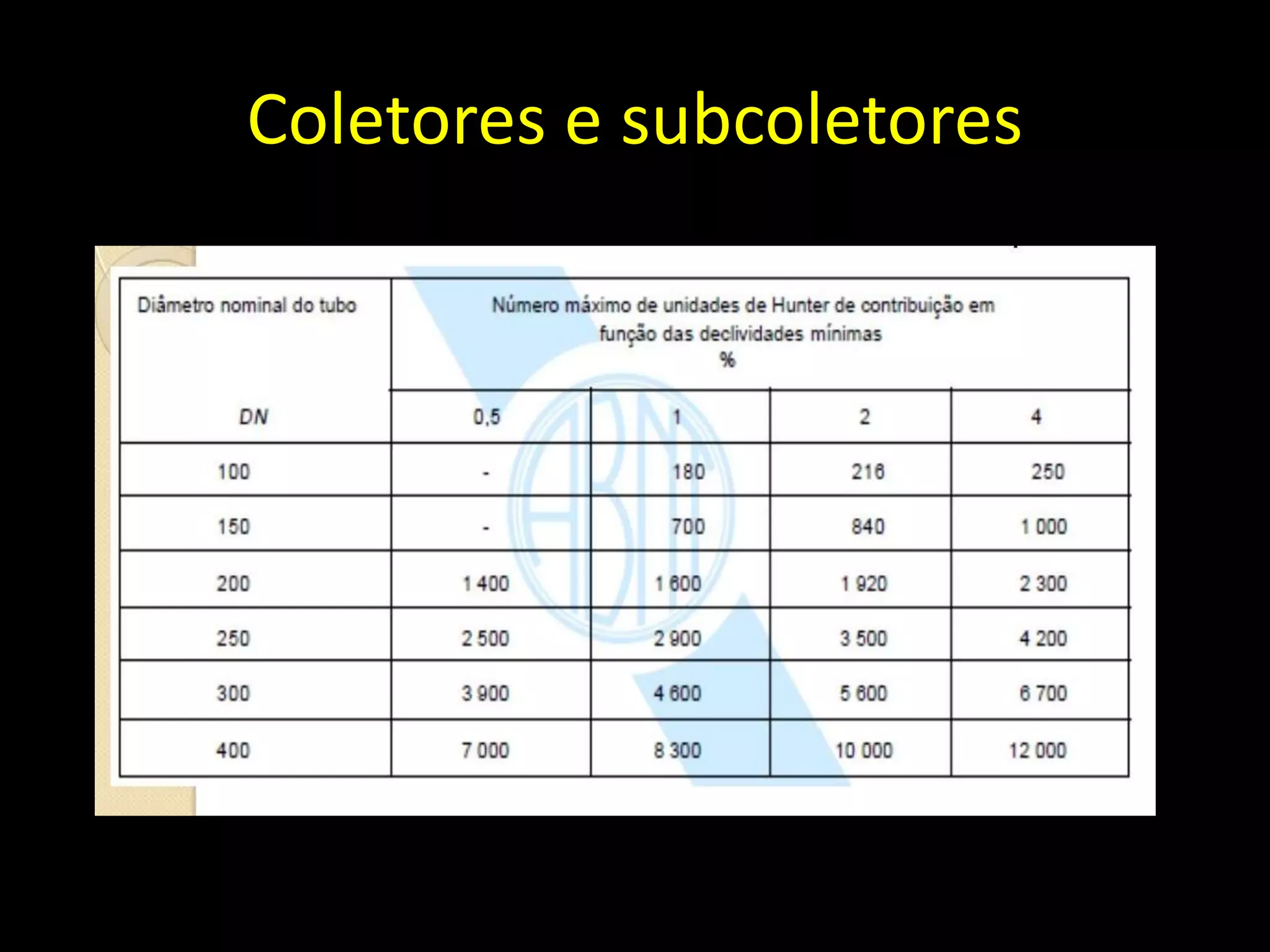

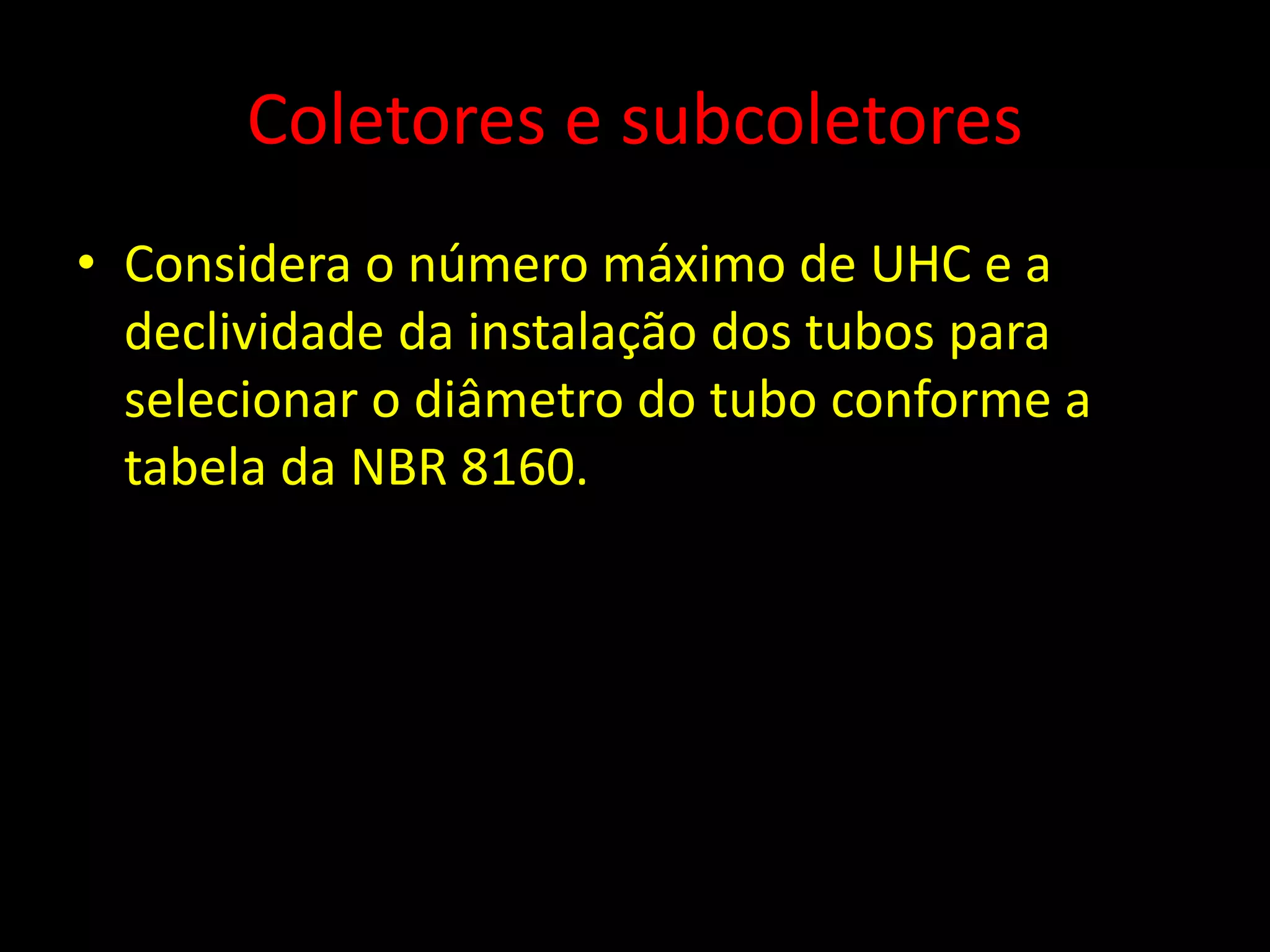

- 39. Coletores e subcoletores •Considera o número máximo de UHC e a declividade da instalação dos tubos para selecionar o diâmetro do tubo conforme a tabela da NBR 8160.
- 40.
