1. INTRODUÇÃO AO ARCGIS
Prof. José Yure Gomes dos Santos
Geógrafo
Mestre em Eng. Urbana e Ambiental
Doutorando em Engenharia Civil
joseyure.santos@ufob.edu.br
UNIVERSIDADE FEDERAL DO OESTE DA BAHIA
CENTRO DAS HUMANIDADES
Disciplina: Geoprocessamento (IAD 281)
Barreiras – BA
Abril de 2014

2. APRESENTAÇÃO
ArcInfoArcEditorArcView
ArcIMS
ArcSDE
Enterprise
Database
ArcGIS
Server
Data
Repository
ArcGIS
Products
A arquitetura ArcGIS traduz-se em um Sistema de Informações
Geográficas (SIG) integrado, constando de três componentes
fundamentais: Softwares Desktop, ArcSDE e AcrcIMS .

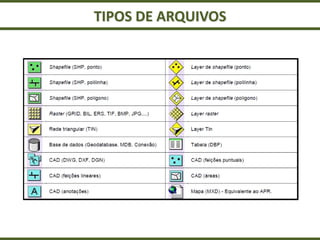

3. TIPOS DE ARQUIVOS

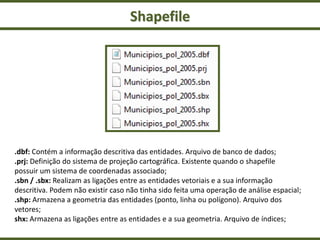

4. Shapefile
.dbf: Contém a informação descritiva das entidades. Arquivo de banco de dados;
.prj: Definição do sistema de projeção cartográfica. Existente quando o shapefile
possuir um sistema de coordenadas associado;
.sbn / .sbx: Realizam as ligações entre as entidades vetoriais e a sua informação
descritiva. Podem não existir caso não tinha sido feita uma operação de análise espacial;
.shp: Armazena a geometria das entidades (ponto, linha ou polígono). Arquivo dos
vetores;
shx: Armazena as ligações entre as entidades e a sua geometria. Arquivo de índices;

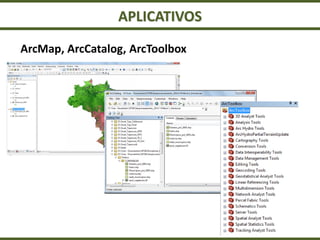

5. APLICATIVOS
ArcMap, ArcCatalog, ArcToolbox

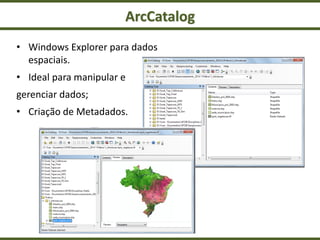

6. ArcCatalog
• Windows Explorer para dados
espaciais.
• Ideal para manipular e
gerenciar dados;
• Criação de Metadados.

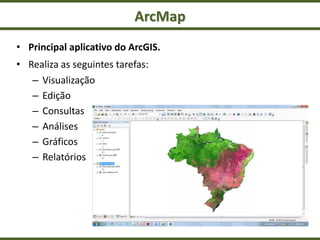

7. ArcMap
• Principal aplicativo do ArcGIS.
• Realiza as seguintes tarefas:
– Visualização
– Edição
– Consultas
– Análises
– Gráficos
– Relatórios

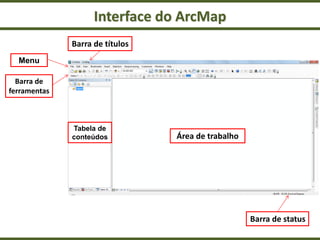

8. Interface do ArcMap
Área de trabalho
Barra de títulos
Menu
Tabela de
conteúdos
Barra de
ferramentas
Barra de status

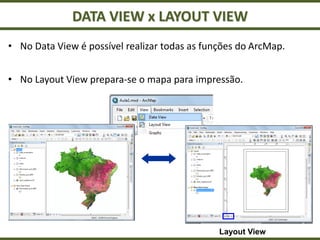

9. DATA VIEW x LAYOUT VIEW
Layout View
• No Data View é possível realizar todas as funções do ArcMap.
• No Layout View prepara-se o mapa para impressão.

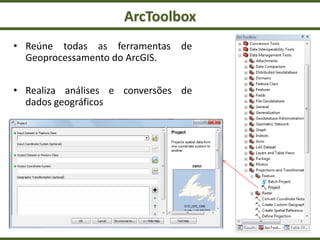

10. ArcToolbox
• Reúne todas as ferramentas de
Geoprocessamento do ArcGIS.
• Realiza análises e conversões de
dados geográficos

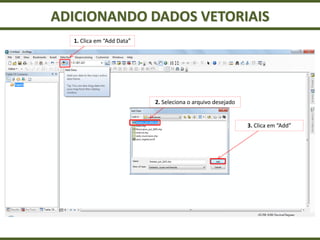

11. ADICIONANDO DADOS VETORIAIS
1. Clica em “Add Data”
2. Seleciona o arquivo desejado
3. Clica em “Add”

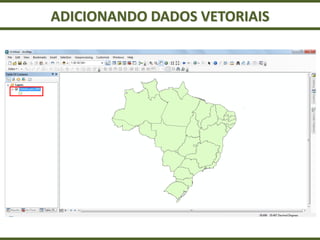

12. ADICIONANDO DADOS VETORIAIS

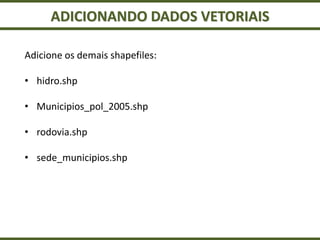

13. ADICIONANDO DADOS VETORIAIS
Adicione os demais shapefiles:
• hidro.shp
• Municipios_pol_2005.shp
• rodovia.shp
• sede_municipios.shp

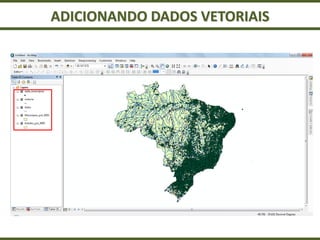

14. ADICIONANDO DADOS VETORIAIS

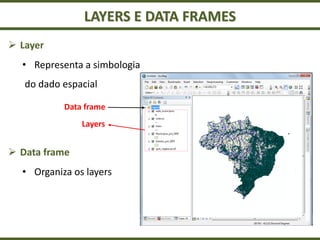

15. LAYERS E DATA FRAMES
 Layer
• Representa a simbologia
do dado espacial
 Data frame
• Organiza os layers
Layers
Data frame

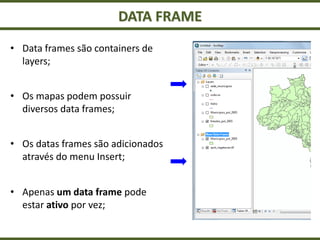

16. DATA FRAME
• Data frames são containers de
layers;
• Os mapas podem possuir
diversos data frames;
• Os datas frames são adicionados
através do menu Insert;
• Apenas um data frame pode
estar ativo por vez;

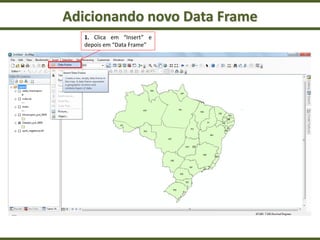

17. Adicionando novo Data Frame
1. Clica em “Insert” e
depois em “Data Frame”

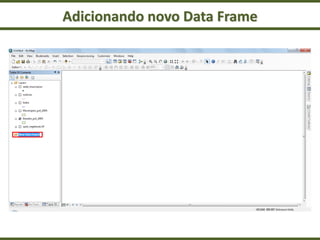

18. Adicionando novo Data Frame

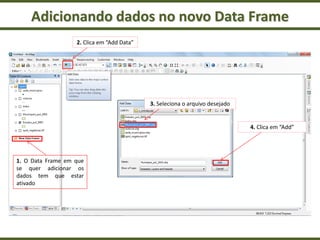

19. Adicionando dados no novo Data Frame
1. O Data Frame em que
se quer adicionar os
dados tem que estar
ativado
2. Clica em “Add Data”
3. Seleciona o arquivo desejado
4. Clica em “Add”

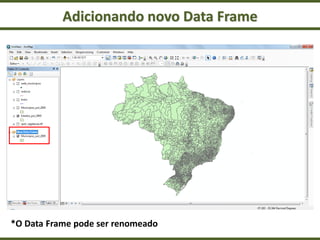

20. Adicionando novo Data Frame
*O Data Frame pode ser renomeado

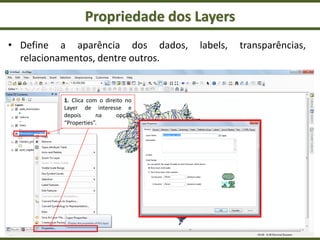

21. Propriedade dos Layers
• Define a aparência dos dados, labels, transparências,
relacionamentos, dentre outros.
1. Clica com o direito no
Layer de interesse e
depois na opção
“Properties”.

22. Criando rótulos de texto (Label Features)
• Os rótulos permitem a visualização dos atributos
• É possível definir sua aparência e sua posição
1. Clica com o direito no
Layer de interesse e
depois marca a opção
“Label Features”.
*Para editar o Label
Features exibido, deve-
se selecionar a
informação desejada nas
Propriedades do Layer

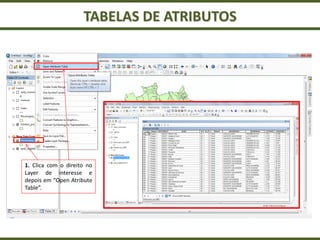

23. TABELAS DE ATRIBUTOS
1. Clica com o direito no
Layer de interesse e
depois em “Open Atribute
Table”.

24. ADICIONANDO DADOS RASTER (IMAGENS)
1. Clica em “Add Data”
2. Seleciona o arquivo desejado
3. Clica em “Add”

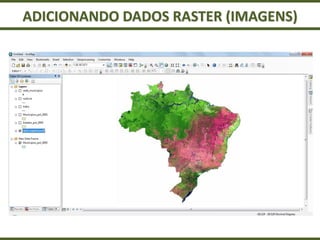

25. ADICIONANDO DADOS RASTER (IMAGENS)

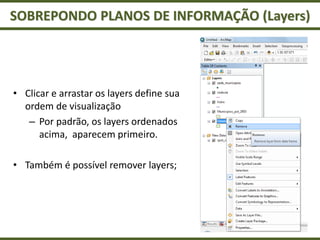

26. SOBREPONDO PLANOS DE INFORMAÇÃO (Layers)
• Clicar e arrastar os layers define sua
ordem de visualização
– Por padrão, os layers ordenados
acima, aparecem primeiro.
• Também é possível remover layers;

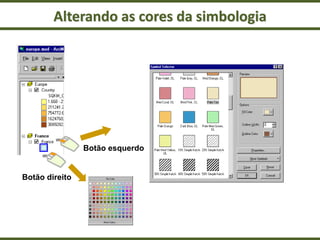

27. Alterando as cores da simbologia
Botão direito
Botão esquerdo

28. SALVANDO O SEU PROJETO
1. Clica em “Save”
2. Seleciona a pasta de destino
3. Digite o nome do
arquivo e depois clique
em “Salvar”

29. SALVANDO O SEU PROJETO

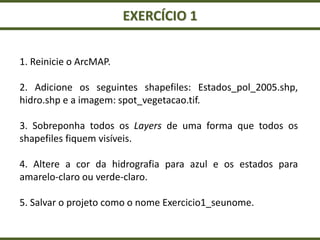

30. EXERCÍCIO 1
1. Reinicie o ArcMAP.
2. Adicione os seguintes shapefiles: Estados_pol_2005.shp,
hidro.shp e a imagem: spot_vegetacao.tif.
3. Sobreponha todos os Layers de uma forma que todos os
shapefiles fiquem visíveis.
4. Altere a cor da hidrografia para azul e os estados para
amarelo-claro ou verde-claro.
5. Salvar o projeto como o nome Exercicio1_seunome.

31. INTRODUÇÃO AO ARCGIS
Grato pela atenção!
Prof. Me. José Yure Gomes dos Santos
joseyure.santos@ufob.edu.br
