1. Capacitação em Banco de Dados
Geoesoacial
BDG – MacroZEE do Maranhão
Daniel de Castro Victoria
Davi Oliveira Custódio

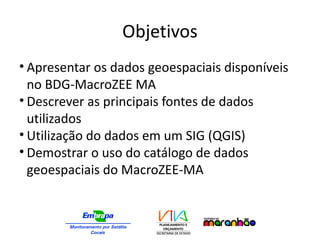

2. Objetivos
• Apresentar os dados geoespaciais disponíveis
no BDG-MacroZEE MA
• Descrever as principais fontes de dados
utilizados
• Utilização do dados em um SIG (QGIS)
• Demostrar o uso do catálogo de dados
geoespaciais do MacroZEE-MA

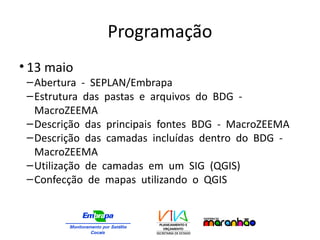

3. Programação
• 13 maio
–Abertura - SEPLAN/Embrapa
–Estrutura das pastas e arquivos do BDG -
MacroZEEMA
–Descrição das principais fontes BDG - MacroZEEMA
–Descrição das camadas incluídas dentro do BDG -
MacroZEEMA
–Utilização de camadas em um SIG (QGIS)
–Confecção de mapas utilizando o QGIS

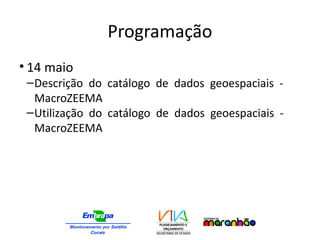

4. Programação
• 14 maio
–Descrição do catálogo de dados geoespaciais -
MacroZEEMA
–Utilização do catálogo de dados geoespaciais -
MacroZEEMA

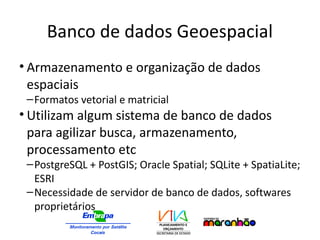

5. Banco de dados Geoespacial
• Armazenamento e organização de dados
espaciais
–Formatos vetorial e matricial
• Utilizam algum sistema de banco de dados
para agilizar busca, armazenamento,
processamento etc
–PostgreSQL + PostGIS; Oracle Spatial; SQLite + SpatiaLite;
ESRI
–Necessidade de servidor de banco de dados, softwares
proprietários

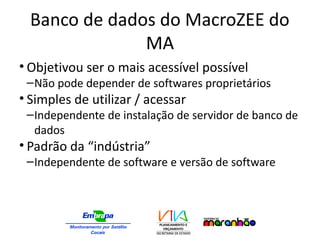

6. Banco de dados do MacroZEE do
MA
• Objetivou ser o mais acessível possível
–Não pode depender de softwares proprietários
• Simples de utilizar / acessar
–Independente de instalação de servidor de banco de
dados
• Padrão da “indústria”
–Independente de software e versão de software

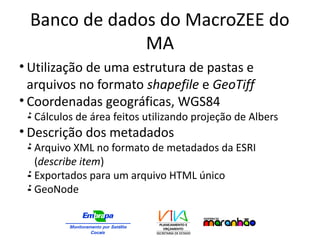

7. Banco de dados do MacroZEE do
MA
• Utilização de uma estrutura de pastas e
arquivos no formato shapefile e GeoTiff
• Coordenadas geográficas, WGS84
 Cálculos de área feitos utilizando projeção de Albers
• Descrição dos metadados
 Arquivo XML no formato de metadados da ESRI
(describe item)
 Exportados para um arquivo HTML único
 GeoNode

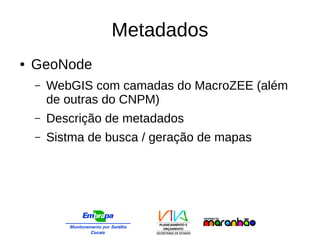

8. Metadados
● GeoNode
– WebGIS com camadas do MacroZEE (além
de outras do CNPM)
– Descrição de metadados
– Sistma de busca / geração de mapas

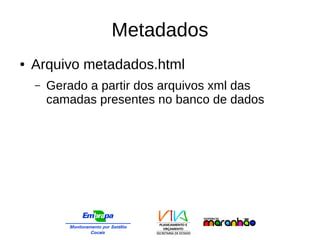

9. Metadados
● Arquivo metadados.html
– Gerado a partir dos arquivos xml das
camadas presentes no banco de dados

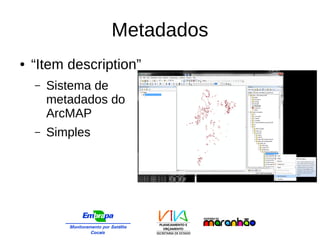

10. Metadados
● “Item description”
– Sistema de
metadados do
ArcMAP
– Simples

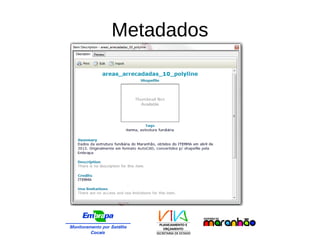

11. Metadados

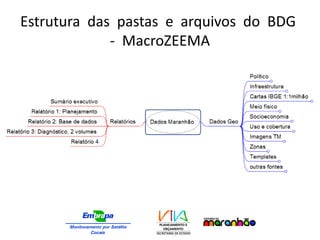

12. Estrutura das pastas e arquivos do BDG
- MacroZEEMA

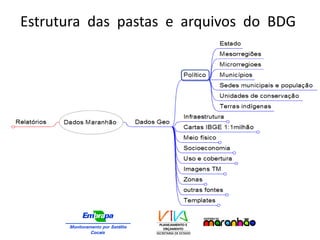

13. Estrutura das pastas e arquivos do BDG
- MacroZEEMA

14. Estrutura das pastas e arquivos do BDG
- MacroZEEMA

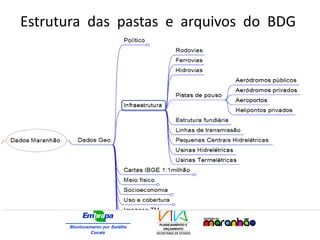

15. Estrutura das pastas e arquivos do BDG
- MacroZEEMA

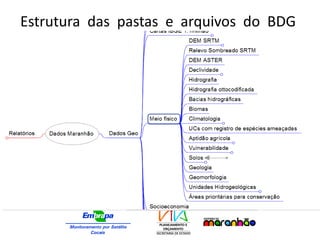

16. Estrutura das pastas e arquivos do BDG
- MacroZEEMA

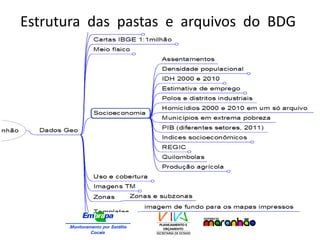

17. Estrutura das pastas e arquivos do BDG
- MacroZEEMA

18. Estrutura das pastas e arquivos do BDG
- MacroZEEMA

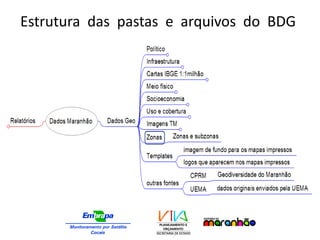

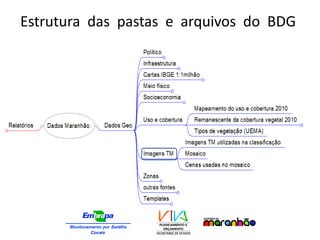

19. Estrutura das pastas e arquivos do BDG
- MacroZEEMA

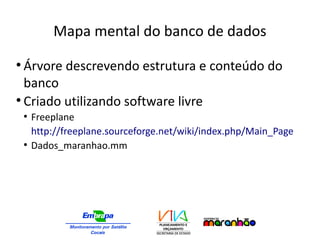

20. Mapa mental do banco de dados
●
Árvore descrevendo estrutura e conteúdo do
banco
●
Criado utilizando software livre
●
Freeplane
http://freeplane.sourceforge.net/wiki/index.php/Main_Page
●
Dados_maranhao.mm

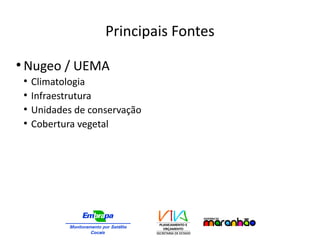

21. Principais Fontes
●
Nugeo / UEMA
●
Climatologia
●
Infraestrutura
●
Unidades de conservação
●
Cobertura vegetal

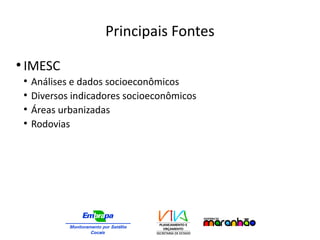

22. Principais Fontes
●
IMESC
●
Análises e dados socioeconômicos
●
Diversos indicadores socioeconômicos
●
Áreas urbanizadas
●
Rodovias

23. Principais Fontes
●
IBGE
●
Divisão política oficial
●
Cartas 1:1 milhão (Base Digital Contínua ao Milionésimo)
●
Dados socioeconômicos
●
Infraestrutura
●
REGIC
●
ANA
●
Hidrografia
●
Bacias hidrográficas

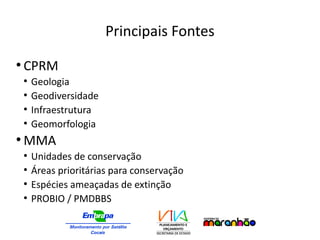

24. Principais Fontes
●
CPRM
●
Geologia
●
Geodiversidade
●
Infraestrutura
●
Geomorfologia
●
MMA
●
Unidades de conservação
●
Áreas prioritárias para conservação
●
Espécies ameaçadas de extinção
●
PROBIO / PMDBBS

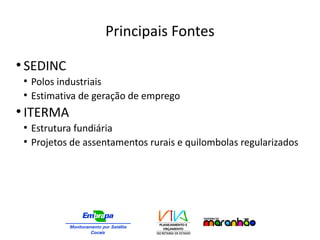

25. Principais Fontes
●
SEDINC
●
Polos industriais
●
Estimativa de geração de emprego
●
ITERMA
●
Estrutura fundiária
●
Projetos de assentamentos rurais e quilombolas regularizados

26. Outras Fontes
●
PNUD
●
Instituto Sangari (Mapa da violência urbana)
●
Embrapa
●
INPE (PRODES)
●
ANAC

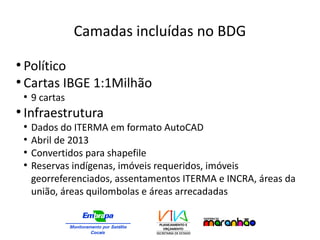

27. Camadas incluídas no BDG
●
Político
●
Cartas IBGE 1:1Milhão
●
9 cartas
●
Infraestrutura
●

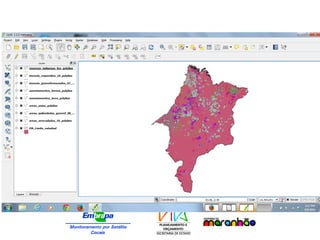

Dados do ITERMA em formato AutoCAD
●
Abril de 2013
●
Convertidos para shapefile
●
Reservas indígenas, imóveis requeridos, imóveis
georreferenciados, assentamentos ITERMA e INCRA, áreas da
união, áreas quilombolas e áreas arrecadadas

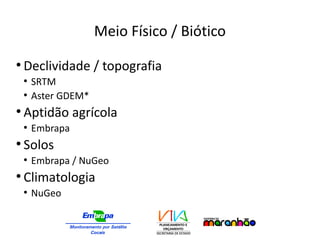

29. Meio Físico / Biótico
●
Declividade / topografia
●
SRTM
●
Aster GDEM*
●

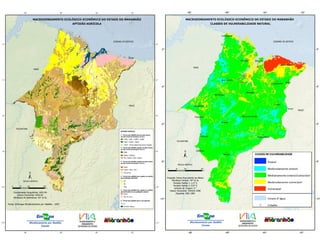

Aptidão agrícola
●
Embrapa
●
Solos
●
Embrapa / NuGeo
●
Climatologia
●
NuGeo

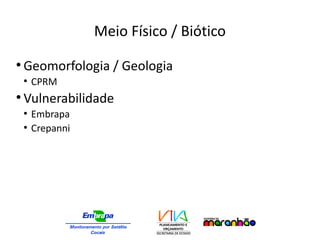

30. Meio Físico / Biótico
●
Geomorfologia / Geologia
●
CPRM
●
Vulnerabilidade
●
Embrapa
●
Crepanni

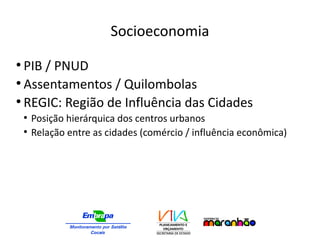

32. Socioeconomia
●
PIB / PNUD
●
Assentamentos / Quilombolas
●

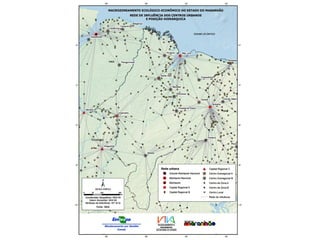

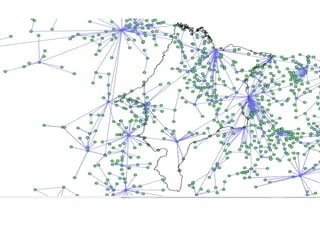

REGIC: Região de Influência das Cidades
●
Posição hierárquica dos centros urbanos
●
Relação entre as cidades (comércio / influência econômica)

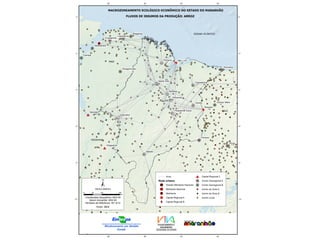

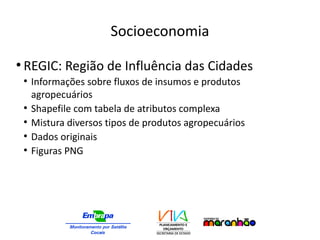

35. Socioeconomia
●

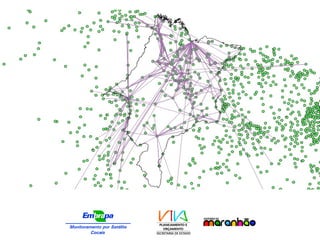

REGIC: Região de Influência das Cidades
●
Informações sobre fluxos de insumos e produtos
agropecuários
●
Shapefile com tabela de atributos complexa
●
Mistura diversos tipos de produtos agropecuários
●
Dados originais
●
Figuras PNG

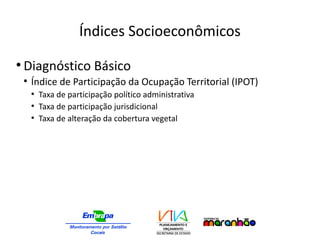

38. Índices Socioeconômicos
●
Diagnóstico Básico
●
Índice de Participação da Ocupação Territorial (IPOT)
●
Taxa de participação político administrativa
●
Taxa de participação jurisdicional
●
Taxa de alteração da cobertura vegetal

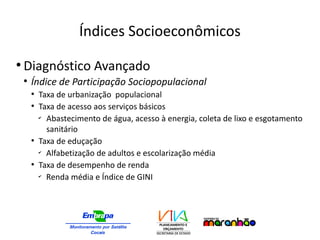

39. Índices Socioeconômicos
●
Diagnóstico Avançado
●
Índice de Participação Sociopopulacional
●
Taxa de urbanização populacional
●
Taxa de acesso aos serviços básicos
✔
Abastecimento de água, acesso à energia, coleta de lixo e esgotamento
sanitário
●
Taxa de eduçação
✔
Alfabetização de adultos e escolarização média
●
Taxa de desempenho de renda
✔
Renda média e Índice de GINI

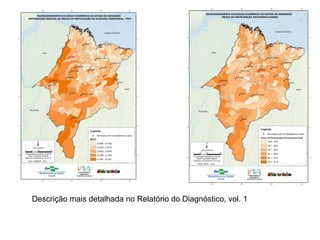

40. Descrição mais detalhada no Relatório do Diagnóstico, vol. 1

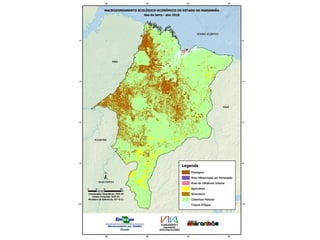

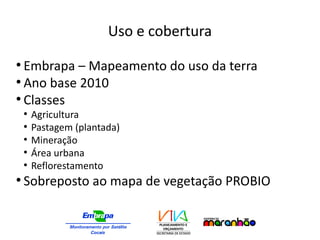

41. Uso e cobertura
●
Embrapa – Mapeamento do uso da terra
●
Ano base 2010
●
Classes
●
Agricultura
●
Pastagem (plantada)
●
Mineração
●
Área urbana
●
Reflorestamento
●
Sobreposto ao mapa de vegetação PROBIO

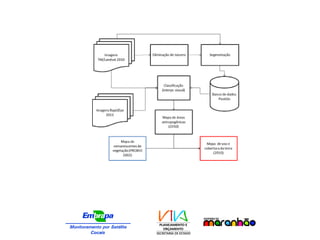

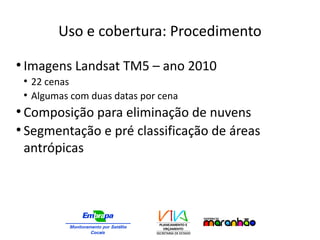

42. Uso e cobertura: Procedimento
●
Imagens Landsat TM5 – ano 2010
●
22 cenas
●
Algumas com duas datas por cena
●
Composição para eliminação de nuvens
●
Segmentação e pré classificação de áreas
antrópicas

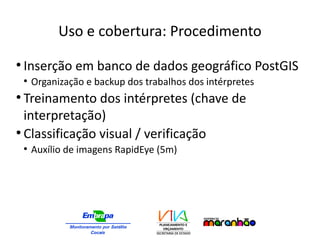

43. Uso e cobertura: Procedimento
●
Inserção em banco de dados geográfico PostGIS
●
Organização e backup dos trabalhos dos intérpretes
●
Treinamento dos intérpretes (chave de
interpretação)
●
Classificação visual / verificação
●
Auxílio de imagens RapidEye (5m)

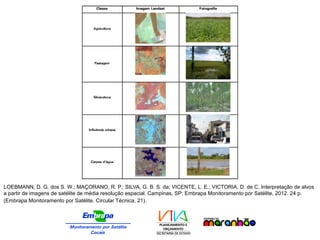

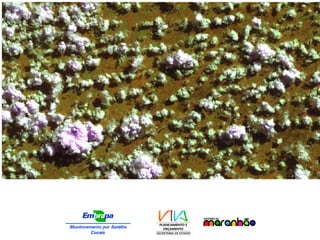

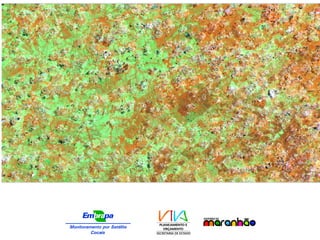

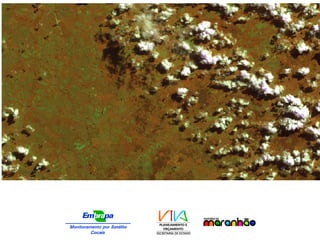

44. LOEBMANN, D. G. dos S. W.; MAÇORANO, R. P.; SILVA, G. B. S. da; VICENTE, L. E.; VICTORIA, D. de C. Interpretação de alvos
a partir de imagens de satélite de média resolução espacial. Campinas, SP: Embrapa Monitoramento por Satélite, 2012. 24 p.
(Embrapa Monitoramento por Satélite. Circular Técnica, 21).

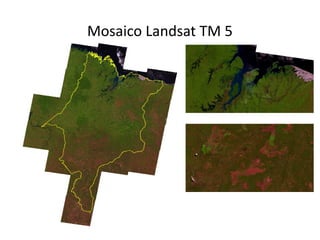

50. Mosaico Landsat TM 5

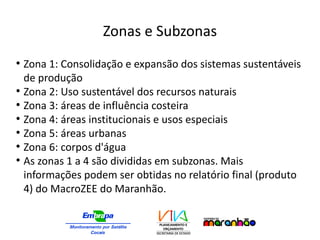

51. Zonas e Subzonas
●
Zona 1: Consolidação e expansão dos sistemas sustentáveis
de produção
●
Zona 2: Uso sustentável dos recursos naturais
●
Zona 3: áreas de influência costeira
●
Zona 4: áreas institucionais e usos especiais
●
Zona 5: áreas urbanas
●
Zona 6: corpos d'água
●
As zonas 1 a 4 são divididas em subzonas. Mais
informações podem ser obtidas no relatório final (produto
4) do MacroZEE do Maranhão.

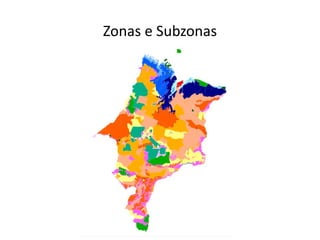

52. Zonas e Subzonas

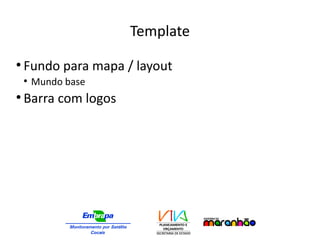

53. Template
●
Fundo para mapa / layout
●
Mundo base
●
Barra com logos

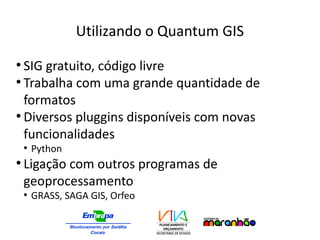

54. Utilizando o Quantum GIS
●
SIG gratuito, código livre
●
Trabalha com uma grande quantidade de
formatos
●
Diversos pluggins disponíveis com novas
funcionalidades
●
Python
●
Ligação com outros programas de
geoprocessamento
●
GRASS, SAGA GIS, Orfeo

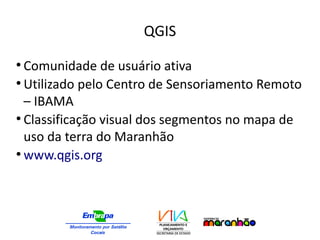

55. QGIS
●
Comunidade de usuário ativa
●
Utilizado pelo Centro de Sensoriamento Remoto
– IBAMA
●
Classificação visual dos segmentos no mapa de
uso da terra do Maranhão
●
www.qgis.org

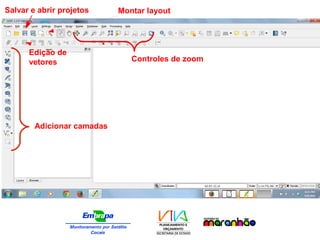

56. Adicionar camadas
Edição de
vetores Controles de zoom
Salvar e abrir projetos Montar layout

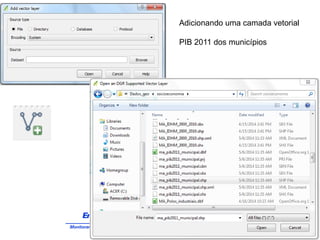

57. Adicionando uma camada vetorial
PIB 2011 dos municípios

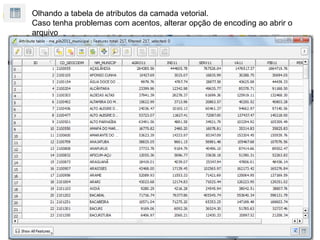

58. Olhando a tabela de atributos da camada vetorial.
Caso tenha problemas com acentos, alterar opção de encoding ao abrir o
arquivo

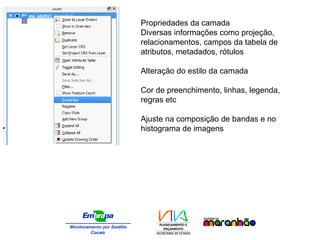

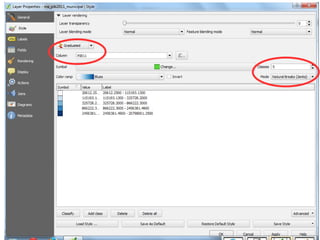

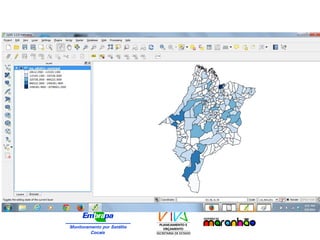

59. Propriedades da camada
Diversas informações como projeção,
relacionamentos, campos da tabela de
atributos, metadados, rótulos
Alteração do estilo da camada
Cor de preenchimento, linhas, legenda,
regras etc
Ajuste na composição de bandas e no
histograma de imagens

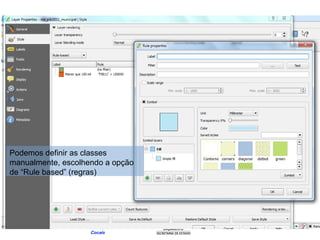

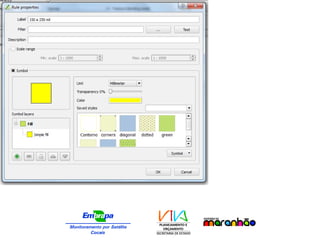

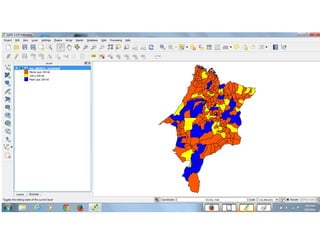

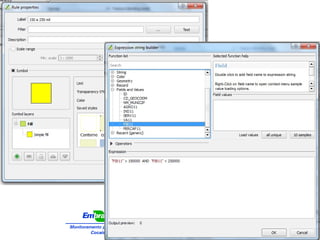

62. Podemos definir as classes
manualmente, escolhendo a opção
de “Rule based” (regras)

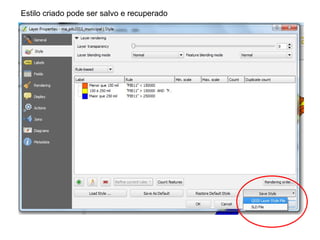

66. Estilo criado pode ser salvo e recuperado

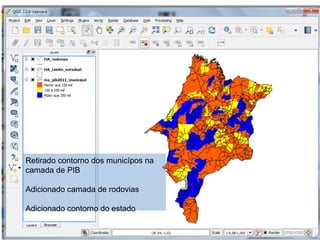

67. Retirado contorno dos municípos na
camada de PIB
Adicionado camada de rodovias
Adicionado contorno do estado

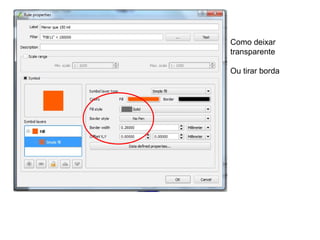

68. Como deixar
transparente
Ou tirar borda

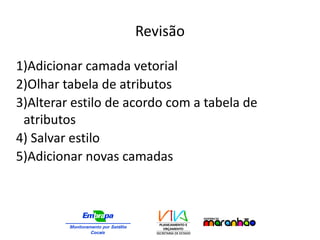

69. Revisão
1)Adicionar camada vetorial
2)Olhar tabela de atributos
3)Alterar estilo de acordo com a tabela de
atributos
4) Salvar estilo
5)Adicionar novas camadas

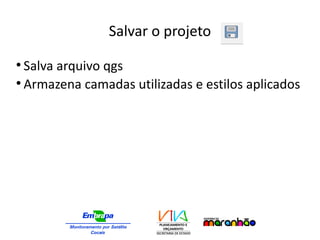

70. Salvar o projeto
●
Salva arquivo qgs
●
Armazena camadas utilizadas e estilos aplicados

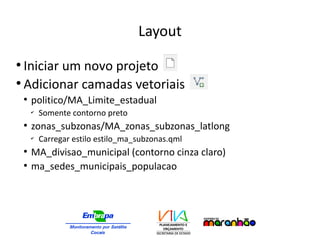

71. Layout
●
Iniciar um novo projeto
●
Adicionar camadas vetoriais
●
politico/MA_Limite_estadual
✔
Somente contorno preto
●
zonas_subzonas/MA_zonas_subzonas_latlong
✔
Carregar estilo estilo_ma_subzonas.qml
●
MA_divisao_municipal (contorno cinza claro)
●
ma_sedes_municipais_populacao

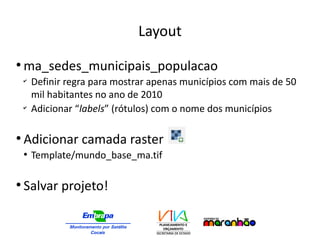

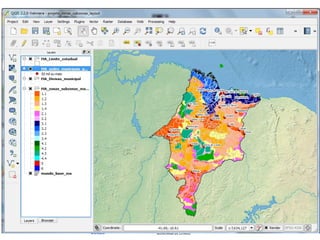

72. Layout
●
ma_sedes_municipais_populacao
✔
Definir regra para mostrar apenas municípios com mais de 50
mil habitantes no ano de 2010
✔
Adicionar “labels” (rótulos) com o nome dos municípios
●
Adicionar camada raster
●
Template/mundo_base_ma.tif
●
Salvar projeto!

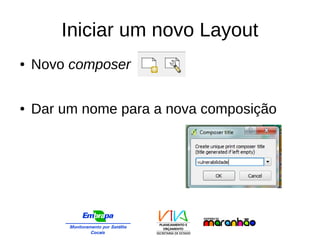

74. Iniciar um novo Layout
● Novo composer
● Dar um nome para a nova composição

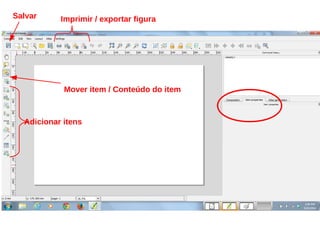

75. Adicionar itens
Mover item / Conteúdo do item
Salvar Imprimir / exportar figura

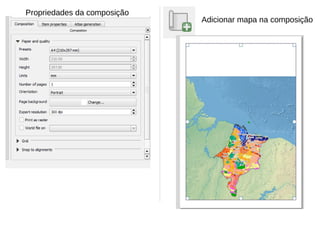

76. Propriedades da composição
Adicionar mapa na composição

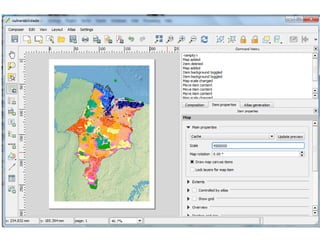

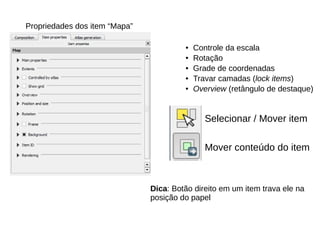

77. Propriedades dos item “Mapa”
● Controle da escala
● Rotação
● Grade de coordenadas
● Travar camadas (lock items)
● Overview (retângulo de destaque)
Selecionar / Mover item
Mover conteúdo do item
Dica: Botão direito em um item trava ele na
posição do papel

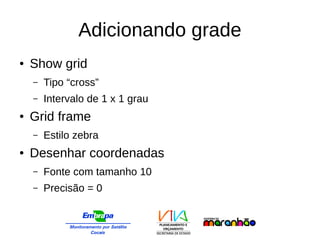

79. Adicionando grade
● Show grid
– Tipo “cross”
– Intervalo de 1 x 1 grau
● Grid frame
– Estilo zebra
● Desenhar coordenadas
– Fonte com tamanho 10
– Precisão = 0

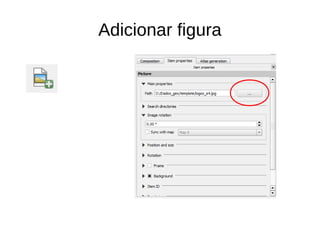

81. Adicionar figura

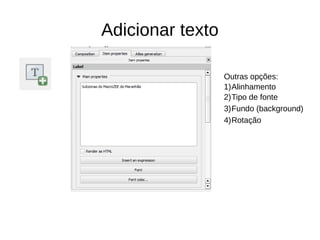

82. Adicionar texto
Outras opções:
1)Alinhamento
2)Tipo de fonte
3)Fundo (background)
4)Rotação

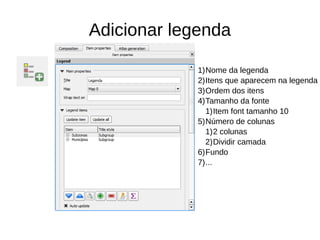

83. Adicionar legenda
1)Nome da legenda
2)Itens que aparecem na legenda
3)Ordem dos itens
4)Tamanho da fonte
1)Item font tamanho 10
5)Número de colunas
1)2 colunas
2)Dividir camada
6)Fundo
7)...

84. MapasMapas
Figuras
Texto
Figuras
Legenda
Escala
Formas
Setas
Tabela de atributos
Caixa html
1)Adicionar mais de um mapa
a)Caixa de localização
b)Retângulo com área em detalhe
2)Geração de atlas
a)Série de mapas variando
alguma coisa
b)Local do zoom, por exemplo
3)Salvar template
a)Layout pré-definido
b)Mapas padronizados

86. Obrigado
