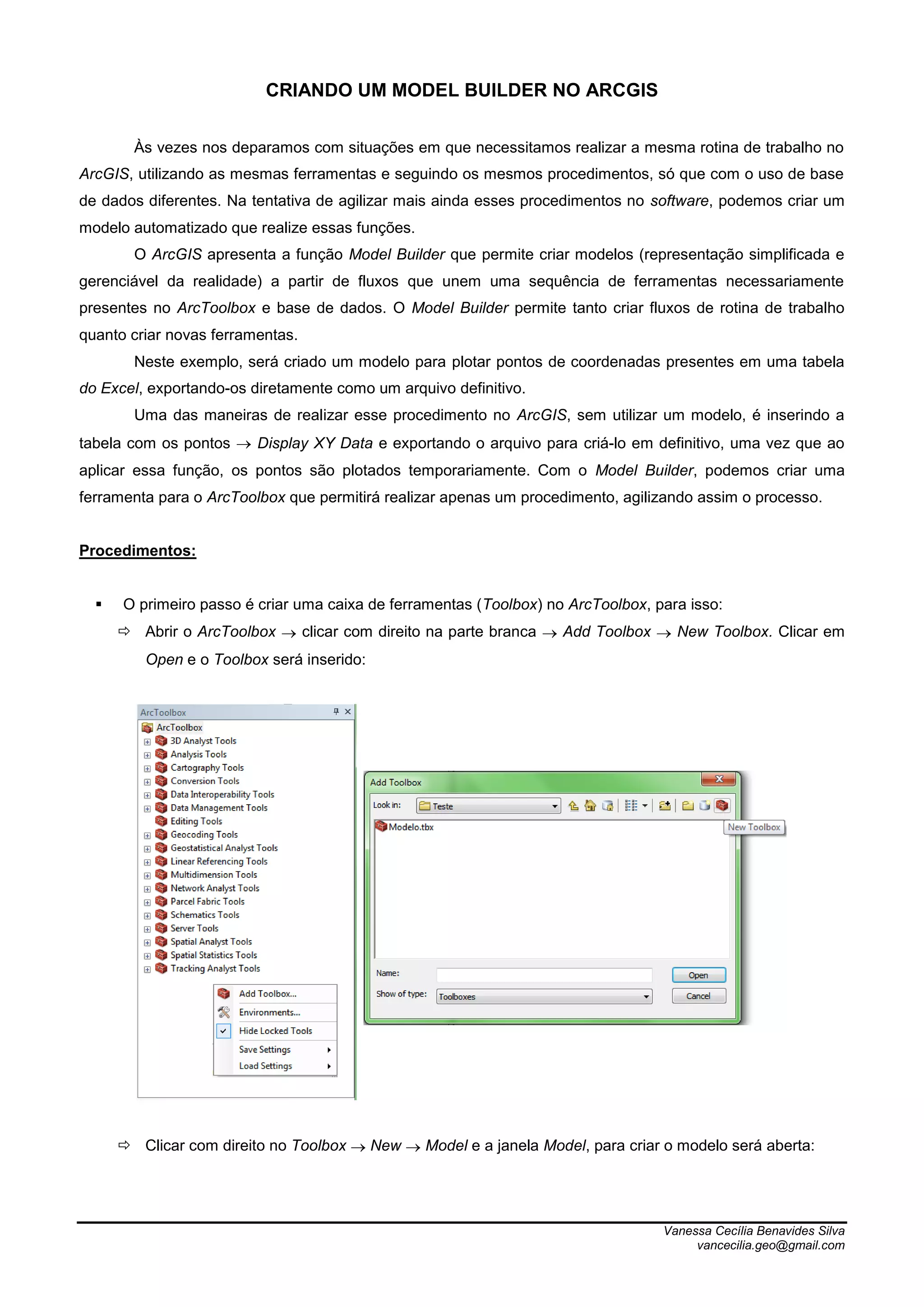

CRIANDO UM MODEL BUILDER NO ARCGIS
Às vezes nos deparamos com situações em que necessitamos realizar a mesma rotina de trabalho no
ArcGIS, utilizando as mesmas ferramentas e seguindo os mesmos procedimentos, só que com o uso de base
de dados diferentes. Na tentativa de agilizar mais ainda esses procedimentos no software, podemos criar um
modelo automatizado que realize essas funções.
O ArcGIS apresenta a função Model Builder que permite criar modelos (representação simplificada e
gerenciável da realidade) a partir de fluxos que unem uma sequência de ferramentas necessariamente
presentes no ArcToolbox e base de dados. O Model Builder permite tanto criar fluxos de rotina de trabalho
quanto criar novas ferramentas.
Neste exemplo, será criado um modelo para plotar pontos de coordenadas presentes em uma tabela
do Excel, exportando-os diretamente como um arquivo definitivo.
Uma das maneiras de realizar esse procedimento no ArcGIS, sem utilizar um modelo, é inserindo a
tabela com os pontos  Display XY Data e exportando o arquivo para criá-lo em definitivo, uma vez que ao
aplicar essa função, os pontos são plotados temporariamente. Com o Model Builder, podemos criar uma
ferramenta para o ArcToolbox que permitirá realizar apenas um procedimento, agilizando assim o processo.
Procedimentos:
 O primeiro passo é criar uma caixa de ferramentas (Toolbox) no ArcToolbox, para isso:
 Abrir o ArcToolbox  clicar com direito na parte branca  Add Toolbox  New Toolbox. Clicar em
Open e o Toolbox será inserido:
 Clicar com direito no Toolbox  New  Model e a janela Model, para criar o modelo será aberta:

2. Vanessa Cecília Benavides Silva
vancecilia.geo@gmail.com

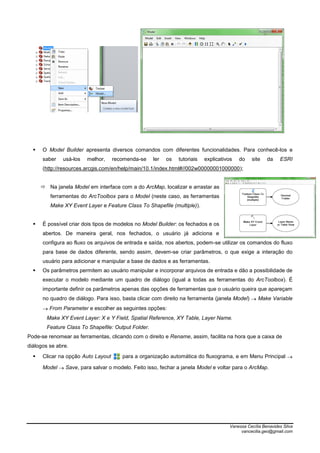

 O Model Builder apresenta diversos comandos com diferentes funcionalidades. Para conhecê-los e
saber usá-los melhor, recomenda-se ler os tutoriais explicativos do site da ESRI
(http://resources.arcgis.com/en/help/main/10.1/index.html#//002w00000001000000);
 Na janela Model em interface com a do ArcMap, localizar e arrastar as
ferramentas do ArcToolbox para o Model (neste caso, as ferramentas
Make XY Event Layer e Feature Class To Shapefile (multiple)).
 É possível criar dois tipos de modelos no Model Builder: os fechados e os
abertos. De maneira geral, nos fechados, o usuário já adiciona e
configura ao fluxo os arquivos de entrada e saída, nos abertos, podem-se utilizar os comandos do fluxo
para base de dados diferente, sendo assim, devem-se criar parâmetros, o que exige a interação do
usuário para adicionar e manipular a base de dados e as ferramentas.
 Os parâmetros permitem ao usuário manipular e incorporar arquivos de entrada e dão a possibilidade de
executar o modelo mediante um quadro de diálogo (igual a todas as ferramentas do ArcToolbox). É
importante definir os parâmetros apenas das opções de ferramentas que o usuário queira que apareçam
no quadro de diálogo. Para isso, basta clicar com direito na ferramenta (janela Model)  Make Variable
 From Parameter e escolher as seguintes opções:
Make XY Event Layer: X e Y Field, Spatial Reference, XY Table, Layer Name.
Feature Class To Shapefile: Output Folder.
Pode-se renomear as ferramentas, clicando com o direito e Rename, assim, facilita na hora que a caixa de
diálogos se abre.
 Clicar na opção Auto Layout para a organização automática do fluxograma, e em Menu Principal 
Model  Save, para salvar o modelo. Feito isso, fechar a janela Model e voltar para o ArcMap.

3. Vanessa Cecília Benavides Silva
vancecilia.geo@gmail.com

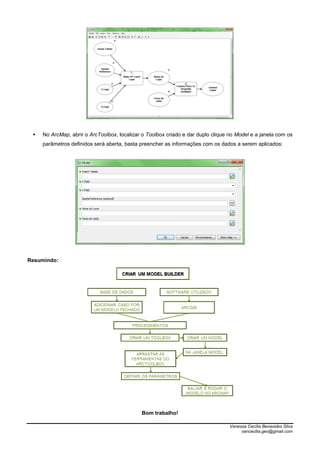

 No ArcMap, abrir o ArcToolbox, localizar o Toolbox criado e dar duplo clique no Model e a janela com os
parâmetros definidos será aberta, basta preencher as informações com os dados a serem aplicados:
Resumindo:
Bom trabalho!
