Aula 01
O documento descreve a agenda de uma aula sobre sistemas de informações geográficas aplicados a bacias hidrográficas. A agenda inclui revisar funcionalidades do ArcGIS como criação de mapas, classificação de camadas e edição, além de funcionalidades do ArcGIS Spatial Analyst e ArcHydro para análise de dados raster e vetoriais relacionados a bacias hidrográficas.
Aula 01
- 1. Sistema de InformaçõesGeográficas Aplicado a Bacias Hidrográficas Aula 1 Frederico Damasceno Bortoloti

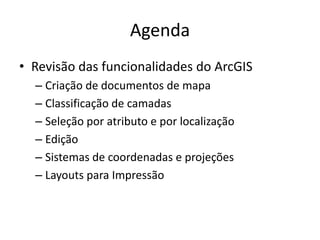

- 2. Agenda • Revisão dasfuncionalidades do ArcGIS – Criação de documentos de mapa – Classificação de camadas – Seleção por atributo e por localização – Edição – Sistemas de coordenadas e projeções – Layouts para Impressão

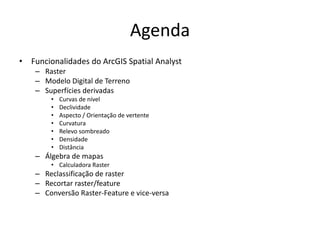

- 3. Agenda • Funcionalidades doArcGIS Spatial Analyst – Raster – Modelo Digital de Terreno – Superfícies derivadas • Curvas de nível • Declividade • Aspecto / Orientação de vertente • Curvatura • Relevo sombreado • Densidade • Distância – Álgebra de mapas • Calculadora Raster – Reclassificação de raster – Recortar raster/feature – Conversão Raster-Feature e vice-versa

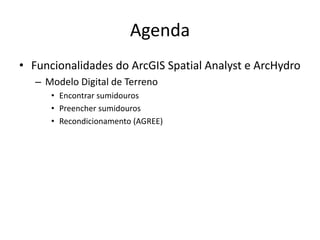

- 4. Agenda • Funcionalidades doArcGIS Spatial Analyst e ArcHydro – Modelo Digital de Terreno • Encontrar sumidouros • Preencher sumidouros • Recondicionamento (AGREE)

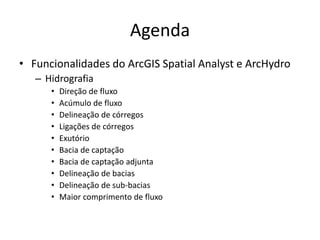

- 5. Agenda • Funcionalidades doArcGIS Spatial Analyst e ArcHydro – Hidrografia • Direção de fluxo • Acúmulo de fluxo • Delineação de córregos • Ligações de córregos • Exutório • Bacia de captação • Bacia de captação adjunta • Delineação de bacias • Delineação de sub-bacias • Maior comprimento de fluxo

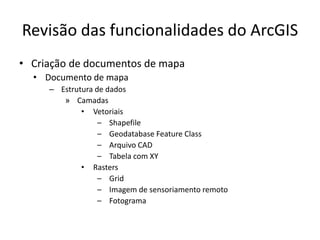

- 6. Revisão das funcionalidadesdo ArcGIS • Criação de documentos de mapa • Documento de mapa – Estrutura de dados » Camadas • Vetoriais – Shapefile – Geodatabase Feature Class – Arquivo CAD – Tabela com XY • Rasters – Grid – Imagem de sensoriamento remoto – Fotograma

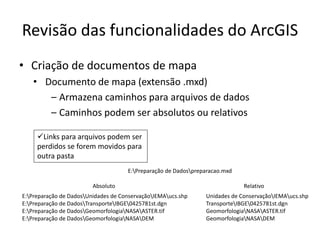

- 7. Revisão das funcionalidadesdo ArcGIS • Criação de documentos de mapa • Documento de mapa (extensão .mxd) – Armazena caminhos para arquivos de dados – Caminhos podem ser absolutos ou relativos Links para arquivos podem ser perdidos se forem movidos para outra pasta E:Preparação de DadosUnidades de ConservaçãoIEMAucs.shp E:Preparação de DadosTransporteIBGE0425781st.dgn E:Preparação de DadosGeomorfologiaNASAASTER.tif E:Preparação de DadosGeomorfologiaNASADEM E:Preparação de Dadospreparacao.mxd Absoluto Relativo Unidades de ConservaçãoIEMAucs.shp TransporteIBGE0425781st.dgn GeomorfologiaNASAASTER.tif GeomorfologiaNASADEM

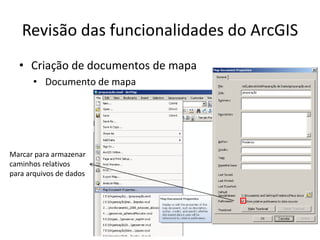

- 8. Revisão das funcionalidadesdo ArcGIS • Criação de documentos de mapa • Documento de mapa Marcar para armazenar caminhos relativos para arquivos de dados

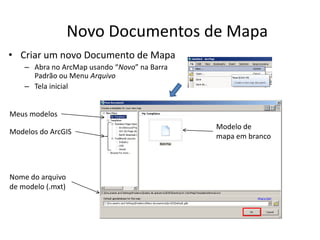

- 9. Novo Documentos deMapa • Criar um novo Documento de Mapa – Abra no ArcMap usando “Novo” na Barra Padrão ou Menu Arquivo – Tela inicial Meus modelos Modelos do ArcGIS Modelo de mapa em branco Nome do arquivo de modelo (.mxt)
- 10. Abrir Documentos deMapa • Abrir Documento de Mapa – Dados previamente organizados podem ser salvos como Documentos de Mapa (*.mxd). – Abra no ArcMap usando “Abrir” na Barra Padrão ou Menu Arquivo – Arraste para o ArcMap do ArcCatalog Arquivo .mxd

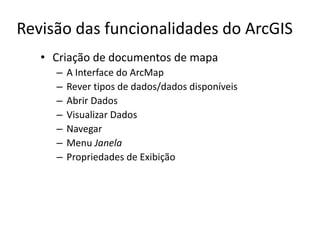

- 11. Revisão das funcionalidadesdo ArcGIS • Criação de documentos de mapa – A Interface do ArcMap – Rever tipos de dados/dados disponíveis – Abrir Dados – Visualizar Dados – Navegar – Menu Janela – Propriedades de Exibição

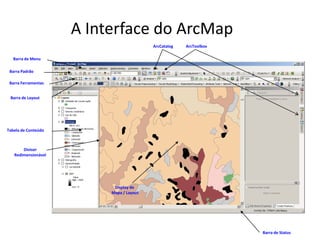

- 12. A Interface doArcMap Tabela de Conteúdo Display de Mapa / Layout Barra Ferramentas Barra de Menu Barra de Layout Barra Padrão Barra de Status Divisor Redimensionável ArcCatalog ArcToolbox

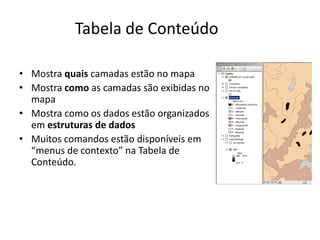

- 13. Tabela de Conteúdo •Mostra quais camadas estão no mapa • Mostra como as camadas são exibidas no mapa • Mostra como os dados estão organizados em estruturas de dados • Muitos comandos estão disponíveis em “menus de contexto” na Tabela de Conteúdo.

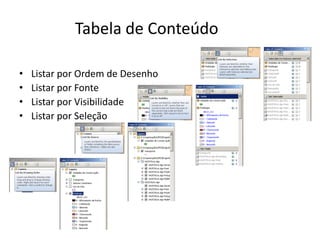

- 14. Tabela de Conteúdo •Listar por Ordem de Desenho • Listar por Fonte • Listar por Visibilidade • Listar por Seleção

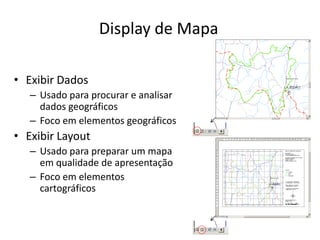

- 15. Display de Mapa •Exibir Dados – Usado para procurar e analisar dados geográficos – Foco em elementos geográficos • Exibir Layout – Usado para preparar um mapa em qualidade de apresentação – Foco em elementos cartográficos

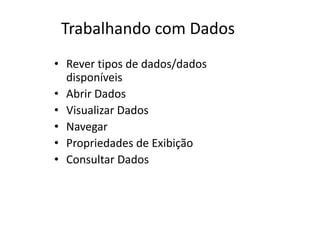

- 16. Trabalhando com Dados •Rever tipos de dados/dados disponíveis • Abrir Dados • Visualizar Dados • Navegar • Propriedades de Exibição • Consultar Dados

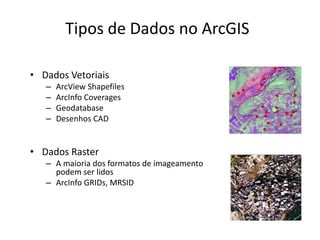

- 17. Tipos de Dadosno ArcGIS • Dados Vetoriais – ArcView Shapefiles – ArcInfo Coverages – Geodatabase – Desenhos CAD • Dados Raster – A maioria dos formatos de imageamento podem ser lidos – ArcInfo GRIDs, MRSID

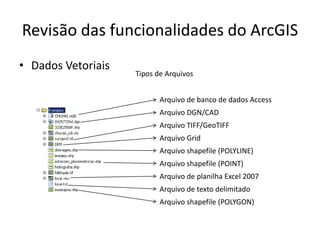

- 18. Revisão das funcionalidadesdo ArcGIS • Dados Vetoriais Tipos de Arquivos Arquivo shapefile (POLYGON) Arquivo de texto delimitado Arquivo de planilha Excel 2007 Arquivo shapefile (POLYLINE) Arquivo Grid Arquivo TIFF/GeoTIFF Arquivo de banco de dados Access Arquivo shapefile (POINT) Arquivo DGN/CAD

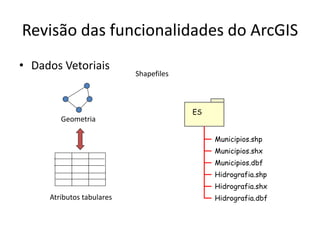

- 19. Revisão das funcionalidadesdo ArcGIS • Dados Vetoriais Geometria Atributos tabulares ES Municipios.shp Municipios.shx Municipios.dbf Hidrografia.shp Hidrografia.shx Hidrografia.dbf Shapefiles

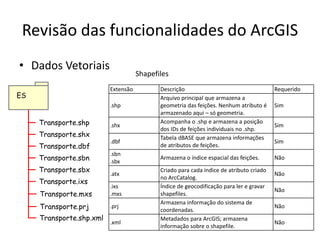

- 20. Revisão das funcionalidadesdo ArcGIS • Dados Vetoriais ES Transporte.shp Transporte.shx Transporte.dbf Transporte.sbn Transporte.sbx Transporte.ixs Shapefiles Extensão Descrição Requerido .shp Arquivo principal que armazena a geometria das feições. Nenhum atributo é armazenado aqui – só geometria. Sim .shx Acompanha o .shp e armazena a posição dos IDs de feições individuais no .shp. Sim .dbf Tabela dBASE que armazena informações de atributos de feições. Sim .sbn .sbx Armazena o índice espacial das feições. Não .atx Criado para cada índice de atributo criado no ArcCatalog. Não .ixs .mxs Índice de geocodificação para ler e gravar shapefiles. Não .prj Armazena informação do sistema de coordenadas. Não .xml Metadados para ArcGIS; armazena informação sobre o shapefile. Não Transporte.mxs Transporte.prj Transporte.shp.xml

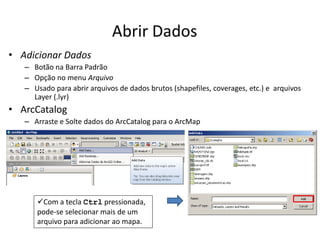

- 21. Abrir Dados • AdicionarDados – Botão na Barra Padrão – Opção no menu Arquivo – Usado para abrir arquivos de dados brutos (shapefiles, coverages, etc.) e arquivos Layer (.lyr) • ArcCatalog – Arraste e Solte dados do ArcCatalog para o ArcMap Com a tecla Ctrl pressionada, pode-se selecionar mais de um arquivo para adicionar ao mapa.

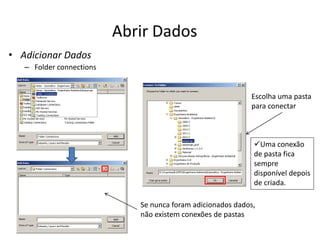

- 22. Abrir Dados • AdicionarDados – Folder connections Se nunca foram adicionados dados, não existem conexões de pastas Escolha uma pasta para conectar Uma conexão de pasta fica sempre disponível depois de criada.

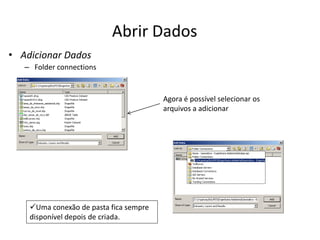

- 23. Abrir Dados • AdicionarDados – Folder connections Agora é possível selecionar os arquivos a adicionar Uma conexão de pasta fica sempre disponível depois de criada.

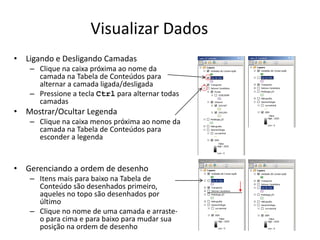

- 24. Visualizar Dados • Ligandoe Desligando Camadas – Clique na caixa próxima ao nome da camada na Tabela de Conteúdos para alternar a camada ligada/desligada – Pressione a tecla Ctrl para alternar todas camadas • Mostrar/Ocultar Legenda – Clique na caixa menos próxima ao nome da camada na Tabela de Conteúdos para esconder a legenda • Gerenciando a ordem de desenho – Itens mais para baixo na Tabela de Conteúdo são desenhados primeiro, aqueles no topo são desenhados por último – Clique no nome de uma camada e arraste- o para cima e para baixo para mudar sua posição na ordem de desenho

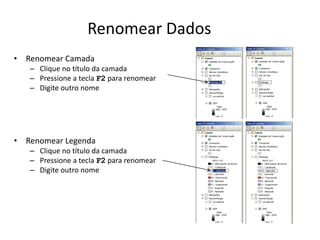

- 25. Renomear Dados • RenomearCamada – Clique no título da camada – Pressione a tecla F2 para renomear – Digite outro nome • Renomear Legenda – Clique no título da camada – Pressione a tecla F2 para renomear – Digite outro nome
- 26. Navegar • Barra Ferramentas –Mais Zoom/Menos Zoom/Extensão Total – Mover – Anterior/Próximo Tamanho • Barra de Menu e menu de contexto – Menu Exibir>Zoom para Dados – Clique com o botão direito na Camada na TC>Zoom para Camada Mais Zoom Menos Zoom Mover Zoom de Redução Zoom de Ampliação Extensão Total Tamanho Anterior Próximo Tamanho

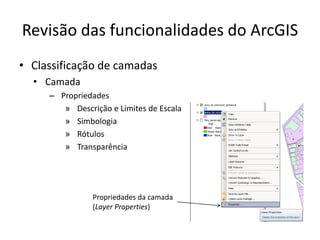

- 27. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Descrição e Limites de Escala » Simbologia » Rótulos » Transparência Propriedades da camada (Layer Properties)

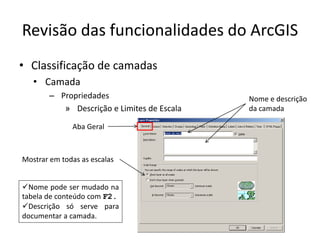

- 28. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Descrição e Limites de Escala Nome e descrição da camada Nome pode ser mudado na tabela de conteúdo com F2. Descrição só serve para documentar a camada. Mostrar em todas as escalas Aba Geral

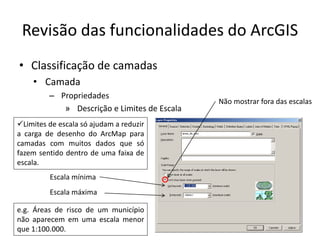

- 29. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Descrição e Limites de Escala Escala mínima Limites de escala só ajudam a reduzir a carga de desenho do ArcMap para camadas com muitos dados que só fazem sentido dentro de uma faixa de escala. Escala máxima e.g. Áreas de risco de um município não aparecem em uma escala menor que 1:100.000. Não mostrar fora das escalas

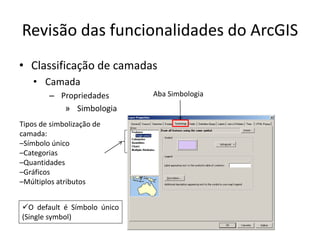

- 30. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Simbologia O default é Símbolo único (Single symbol) Tipos de simbolização de camada: –Símbolo único –Categorias –Quantidades –Gráficos –Múltiplos atributos Aba Simbologia

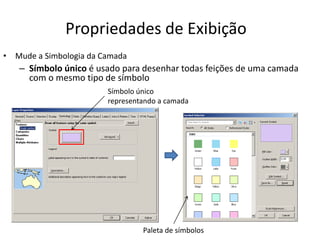

- 31. Propriedades de Exibição •Mude a Simbologia da Camada – Símbolo único é usado para desenhar todas feições de uma camada com o mesmo tipo de símbolo Paleta de símbolos Símbolo único representando a camada
- 32. Propriedades de Exibição •Mude a Simbologia da Camada – Seletor de símbolos Cor de preenchimento Cor do contorno Espessura da linha de contorno Representação do símbolo e.g. Paleta para polígonos

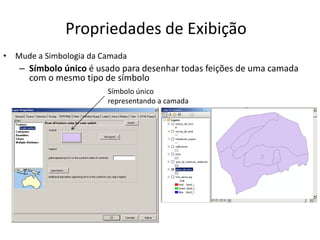

- 33. Propriedades de Exibição •Mude a Simbologia da Camada – Símbolo único é usado para desenhar todas feições de uma camada com o mesmo tipo de símbolo Símbolo único representando a camada

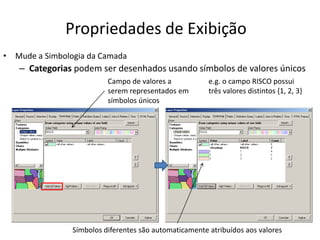

- 34. Propriedades de Exibição •Mude a Simbologia da Camada – Categorias podem ser desenhados usando símbolos de valores únicos Campo de valores a serem representados em símbolos únicos e.g. o campo RISCO possui três valores distintos {1, 2, 3} Símbolos diferentes são automaticamente atribuídos aos valores

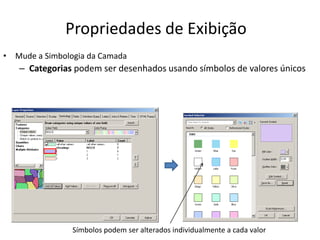

- 35. Propriedades de Exibição •Mude a Simbologia da Camada – Categorias podem ser desenhados usando símbolos de valores únicos Símbolos podem ser alterados individualmente a cada valor
- 36. Propriedades de Exibição •Mude a Simbologia da Camada – Categorias podem ser desenhados usando símbolos de valores únicos Coluna de rótulo (Label) pode ser uma legenda personalizada e.g. os valores {1, 2, 3} representam {Baixo, Médio, Alto} Rótulos personalizados

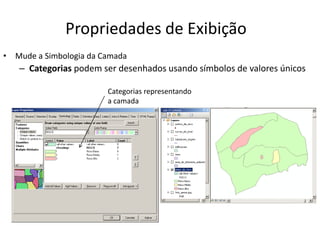

- 37. Propriedades de Exibição •Mude a Simbologia da Camada – Categorias podem ser desenhados usando símbolos de valores únicos Categorias representando a camada

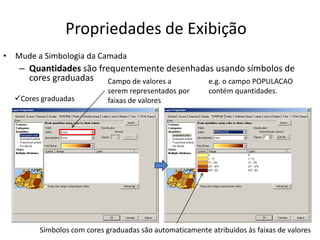

- 38. Propriedades de Exibição •Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Campo de valores a serem representados por faixas de valores e.g. o campo POPULACAO contém quantidades. Símbolos com cores graduadas são automaticamente atribuídos às faixas de valores Cores graduadas

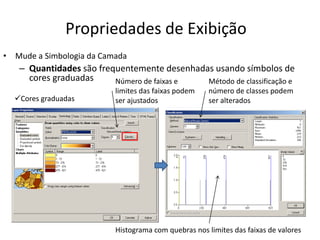

- 39. Propriedades de Exibição •Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Número de faixas e limites das faixas podem ser ajustados Método de classificação e número de classes podem ser alterados Histograma com quebras nos limites das faixas de valores Cores graduadas
- 40. Propriedades de Exibição •Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Estatísticas Quebras naturais no histograma Quebras naturais (Jenks) 0 100 200 300 400 500 600 700 800 900 1000

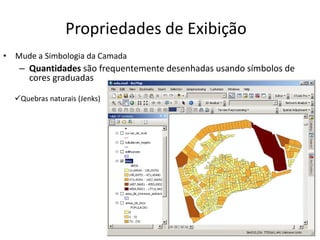

- 41. Propriedades de Exibição •Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Quebras naturais (Jenks)

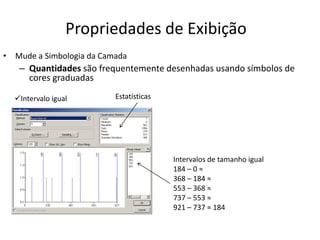

- 42. Propriedades de Exibição •Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Estatísticas Intervalos de tamanho igual 184 – 0 ≈ 368 – 184 ≈ 553 – 368 ≈ 737 – 553 ≈ 921 – 737 ≈ 184 Intervalo igual
- 43. Propriedades de Exibição •Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Intervalo igual

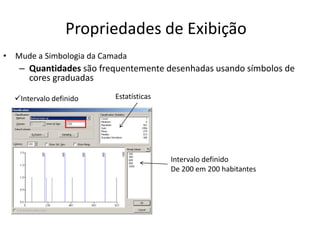

- 44. Propriedades de Exibição •Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Estatísticas Intervalo definido De 200 em 200 habitantes Intervalo definido

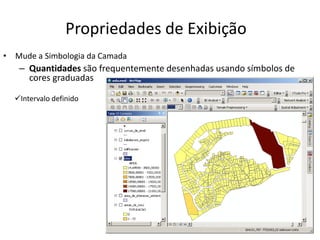

- 45. Propriedades de Exibição •Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Intervalo definido

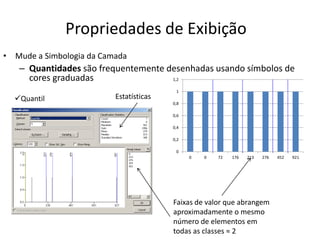

- 46. 0 0,2 0,4 0,6 0,8 1 1,2 0 0 72176 213 276 452 921 Propriedades de Exibição • Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Estatísticas Faixas de valor que abrangem aproximadamente o mesmo número de elementos em todas as classes ≈ 2 Quantil

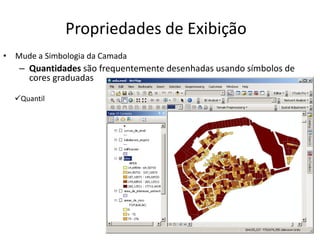

- 47. Propriedades de Exibição •Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Quantil

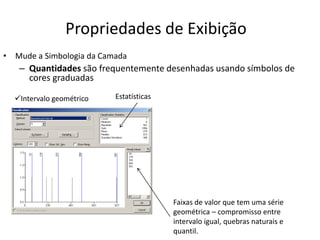

- 48. Propriedades de Exibição •Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Estatísticas Faixas de valor que tem uma série geométrica – compromisso entre intervalo igual, quebras naturais e quantil. Intervalo geométrico

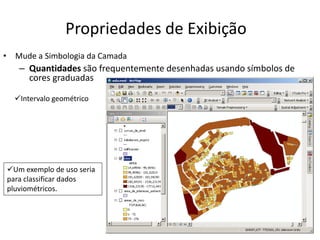

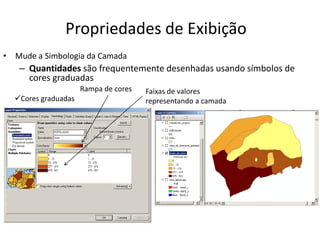

- 49. Propriedades de Exibição •Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Intervalo geométrico Um exemplo de uso seria para classificar dados pluviométricos.

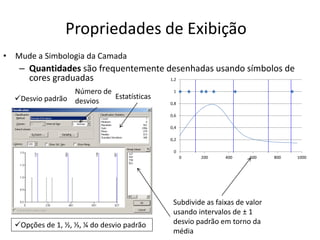

- 50. 0 0,2 0,4 0,6 0,8 1 1,2 0 200 400600 800 1000 Propriedades de Exibição • Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Estatísticas Subdivide as faixas de valor usando intervalos de ± 1 desvio padrão em torno da média Desvio padrão Número de desvios Opções de 1, ½, ⅓, ¼ do desvio padrão

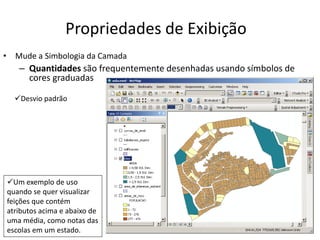

- 51. Propriedades de Exibição •Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Desvio padrão Um exemplo de uso quando se quer visualizar feições que contém atributos acima e abaixo de uma média, como notas das escolas em um estado.

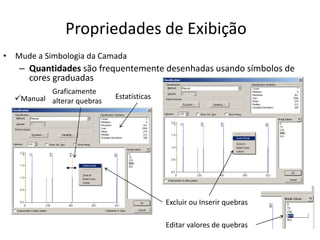

- 52. Propriedades de Exibição •Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Estatísticas Excluir ou Inserir quebras Manual Graficamente alterar quebras Editar valores de quebras
- 53. Propriedades de Exibição •Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Faixas de valores representando a camada Rampa de cores Cores graduadas

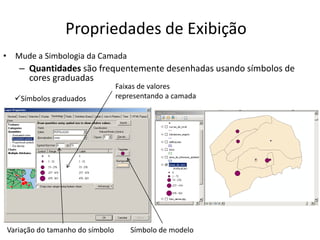

- 54. Propriedades de Exibição •Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Faixas de valores representando a camada Variação do tamanho do símbolo Símbolos graduados Símbolo de modelo
- 55. Propriedades de Exibição •Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Campo de valores a serem representados Número de classes na legenda Símbolos proporcionais e.g. o campo POPULACAO expresso por símbolos proporcionais ao valor. Símbolo inicial Feições sem valor de população não são exibidas

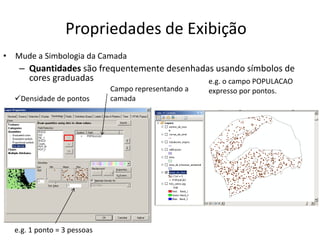

- 56. Propriedades de Exibição •Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Campo representando a camada e.g. 1 ponto = 3 pessoas Densidade de pontos e.g. o campo POPULACAO expresso por pontos.

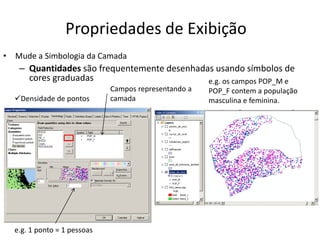

- 57. Propriedades de Exibição •Mude a Simbologia da Camada – Quantidades são frequentemente desenhadas usando símbolos de cores graduadas Campos representando a camada e.g. 1 ponto = 1 pessoas Densidade de pontos e.g. os campos POP_M e POP_F contem a população masculina e feminina.
- 58. Propriedades de Exibição •Mude a Simbologia da Camada – Gráficos são representados por pizzas, barras/colunas e empilhados Campo de valores a serem representados em gráficos de barras / pizza e.g. os campos POP_M e POP_F contem a população masculina e feminina. Símbolos diferentes são automaticamente atribuídos às barras / fatias Símbolo para a feição ao fundo

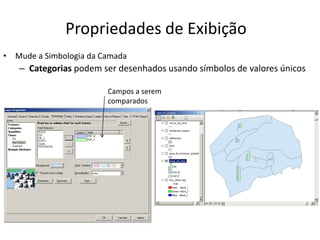

- 59. Propriedades de Exibição •Mude a Simbologia da Camada – Categorias podem ser desenhados usando símbolos de valores únicos Campos a serem comparados

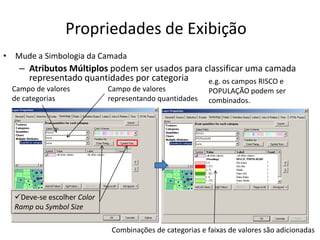

- 60. Propriedades de Exibição •Mude a Simbologia da Camada – Atributos Múltiplos podem ser usados para classificar uma camada representado quantidades por categoria Campo de valores representando quantidades e.g. os campos RISCO e POPULAÇÃO podem ser combinados. Combinações de categorias e faixas de valores são adicionadas Campo de valores de categorias Deve-se escolher Color Ramp ou Symbol Size

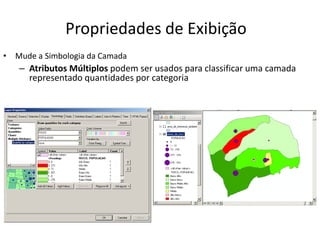

- 61. Propriedades de Exibição •Mude a Simbologia da Camada – Atributos Múltiplos podem ser usados para classificar uma camada representado quantidades por categoria

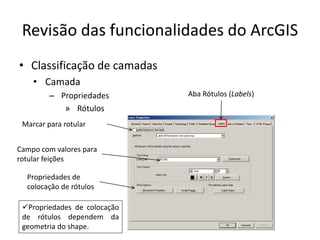

- 62. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Rótulos Propriedades de colocação de rótulos dependem da geometria do shape. Campo com valores para rotular feições Aba Rótulos (Labels) Marcar para rotular Propriedades de colocação de rótulos

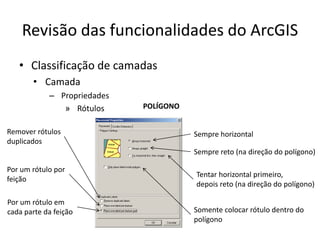

- 63. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Rótulos Sempre horizontal Sempre reto (na direção do polígono) Tentar horizontal primeiro, depois reto (na direção do polígono) POLÍGONO Somente colocar rótulo dentro do polígono Remover rótulos duplicados Por um rótulo por feição Por um rótulo em cada parte da feição

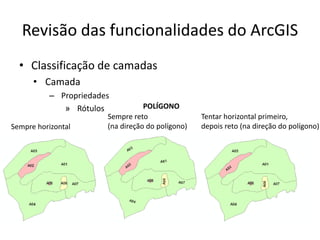

- 64. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Rótulos Sempre horizontal Sempre reto (na direção do polígono) Tentar horizontal primeiro, depois reto (na direção do polígono) POLÍGONO
- 65. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Rótulos Qualquer lugar POLÍGONO Somente colocar rótulo dentro do polígono
- 66. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Rótulos Por um rótulo em cada parte da feição POLÍGONO Remover rótulos duplicados
- 67. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Rótulos Feição com múltiplas partes POLÍGONO Uma feição com múltiplas partes é composta de geometrias não contínuas.

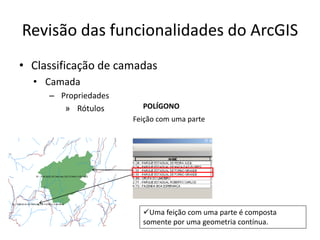

- 68. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Rótulos Feição com uma parte POLÍGONO Uma feição com uma parte é composta somente por uma geometria contínua.

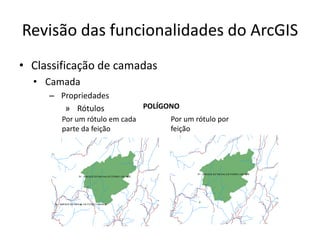

- 69. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Rótulos Por um rótulo em cada parte da feição POLÍGONO Por um rótulo por feição

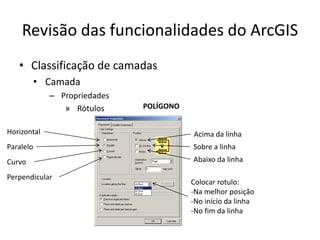

- 70. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Rótulos Acima da linha Sobre a linha Abaixo da linha POLÍGONO Colocar rotulo: -Na melhor posição -No início da linha -No fim da linha Horizontal Paralelo Curvo Perpendicular

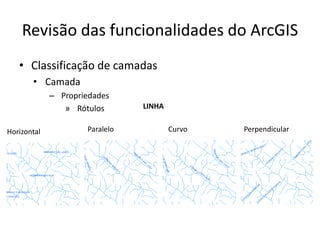

- 71. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Rótulos Horizontal Paralelo Curvo LINHA Perpendicular

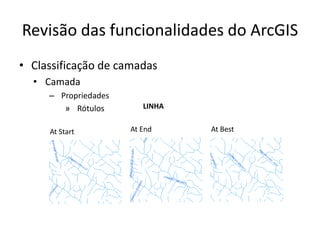

- 72. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Rótulos At Start At End At Best LINHA

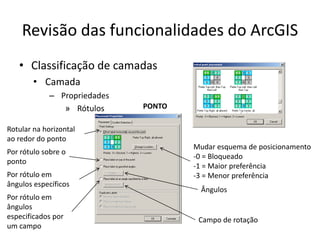

- 73. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Rótulos Mudar esquema de posicionamento -0 = Bloqueado -1 = Maior preferência -3 = Menor preferência Ângulos PONTO Campo de rotação Rotular na horizontal ao redor do ponto Por rótulo sobre o ponto Por rótulo em ângulos específicos Por rótulo em ângulos especificados por um campo

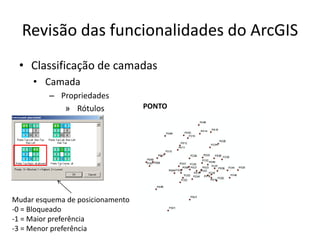

- 74. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Rótulos Mudar esquema de posicionamento -0 = Bloqueado -1 = Maior preferência -3 = Menor preferência PONTO

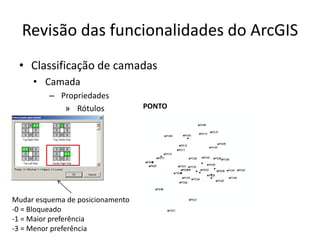

- 75. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Rótulos Mudar esquema de posicionamento -0 = Bloqueado -1 = Maior preferência -3 = Menor preferência PONTO

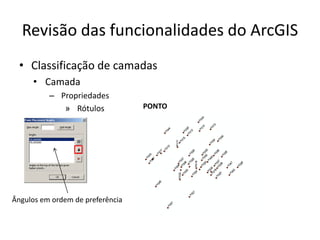

- 76. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Rótulos Ângulos em ordem de preferência PONTO
- 77. Revisão das funcionalidadesdo ArcGIS • Classificação de camadas • Camada – Propriedades » Rótulos Campo contendo ângulos em graus decimais PONTO Azimute Aritmético
