Aula 09 instalação de hardware

Instalação de
Hardware
Jorge Ávila
Aula 9

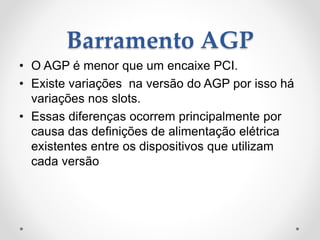

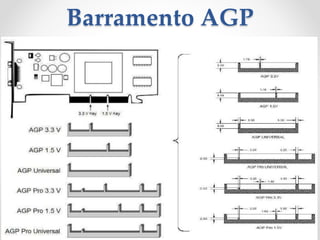

Barramento AGP
• O AGP é menor que um encaixe PCI.
• Existe variações na versão do AGP por isso há
variações nos slots.
• Essas diferenças ocorrem principalmente por
causa das definições de alimentação elétrica
existentes entre os dispositivos que utilizam
cada versão

Barramento PCI- Express
• Criado em 2004 e se destaca por substituir, ao
mesmo tempo, os barramentos PCI e AGP.
• Isso acontece porque o PCI Express está
disponível em vários segmentos: 1x, 2x, 4x, 8x e
16x.
• Quanto maior esse número, maior é a taxa de
transferência de dados.
• Essa divisão também reflete no tamanho dos
slots PCI Express.

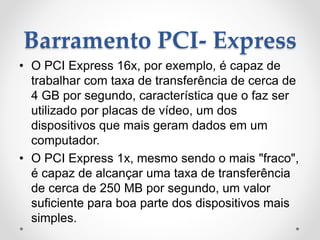

• O PCI Express 16x, por exemplo, é capaz de
trabalhar com taxa de transferência de cerca de
4 GB por segundo, característica que o faz ser
utilizado por placas de vídeo, um dos
dispositivos que mais geram dados em um
computador.
• O PCI Express 1x, mesmo sendo o mais "fraco",
é capaz de alcançar uma taxa de transferência
de cerca de 250 MB por segundo, um valor
suficiente para boa parte dos dispositivos mais
simples.

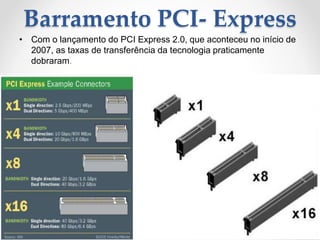

• Com o lançamento do PCI Express 2.0, que aconteceu no início de
2007, as taxas de transferência da tecnologia praticamente
dobraram.

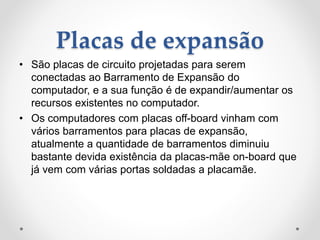

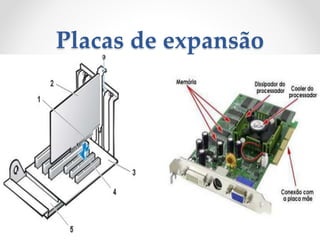

Placas de expansão
• São placas de circuito projetadas para serem
conectadas ao Barramento de Expansão do
computador, e a sua função é de expandir/aumentar os
recursos existentes no computador.
• Os computadores com placas off-board vinham com
vários barramentos para placas de expansão,
atualmente a quantidade de barramentos diminuiu
bastante devida existência da placas-mãe on-board que
já vem com várias portas soldadas a placamãe.

Placas de expansão
• Mesmo em uma placa-mãe on-board, ainda é
necessário ter placas de expansão.
o Ex: quando uma porta on-board queima e é
necessário a instalação de uma placa para
suprir a deficiência, quando precisamos de
mais performance em uma placa de vídeo, ou
quando não vem de fabrica a porta on-board
de que precisamos.

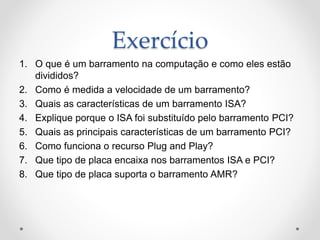

Exercício
1. O que é um barramento na computação e como eles estão
divididos?
2. Como é medida a velocidade de um barramento?
3. Quais as características de um barramento ISA?
4. Explique porque o ISA foi substituído pelo barramento PCI?
5. Quais as principais características de um barramento PCI?
6. Como funciona o recurso Plug and Play?
7. Que tipo de placa encaixa nos barramentos ISA e PCI?
8. Que tipo de placa suporta o barramento AMR?

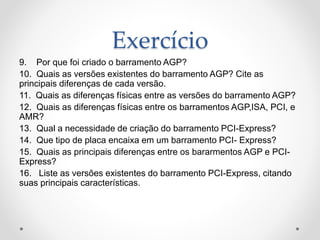

Exercício
9. Por que foi criado o barramento AGP?
10. Quais as versões existentes do barramento AGP? Cite as
principais diferenças de cada versão.
11. Quais as diferenças físicas entre as versões do barramento AGP?
12. Quais as diferenças físicas entre os barramentos AGP,ISA, PCI, e
AMR?
13. Qual a necessidade de criação do barramento PCI-Express?
14. Que tipo de placa encaixa em um barramento PCI- Express?
15. Quais as principais diferenças entre os bararmentos AGP e PCI-
Express?
16. Liste as versões existentes do barramento PCI-Express, citando
suas principais características.

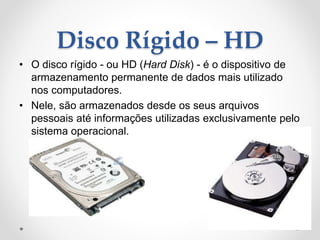

Disco Rígido – HD
• O disco rígido - ou HD (Hard Disk) - é o dispositivo de
armazenamento permanente de dados mais utilizado
nos computadores.
• Nele, são armazenados desde os seus arquivos
pessoais até informações utilizadas exclusivamente pelo
sistema operacional.

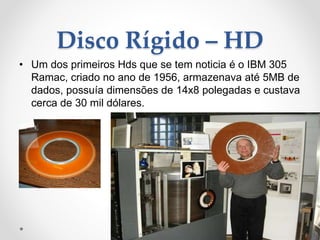

• Um dos primeiros Hds que se tem noticia é o IBM 305
Ramac, criado no ano de 1956, armazenava até 5MB de
dados, possuía dimensões de 14x8 polegadas e custava
cerca de 30 mil dólares.

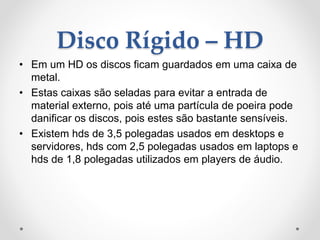

• Em um HD os discos ficam guardados em uma caixa de
metal.
• Estas caixas são seladas para evitar a entrada de
material externo, pois até uma partícula de poeira pode
danificar os discos, pois estes são bastante sensíveis.

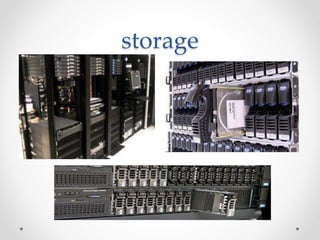

• Existem hds de 3,5 polegadas usados em desktops e
servidores, hds com 2,5 polegadas usados em laptops e
hds de 1,8 polegadas utilizados em players de áudio.

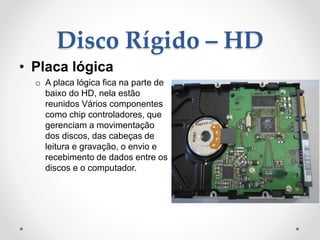

• Placa lógica
o A placa lógica fica na parte de
baixo do HD, nela estão
reunidos Vários componentes
como chip controladores, que
gerenciam a movimentação
dos discos, das cabeças de
leitura e gravação, o envio e
recebimento de dados entre os
discos e o computador.

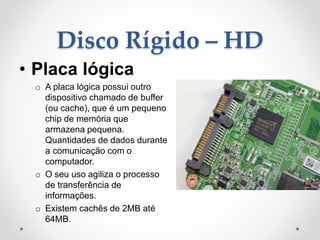

• Placa lógica
o A placa lógica possui outro
dispositivo chamado de buffer
(ou cache), que é um pequeno
chip de memória que
armazena pequena.
Quantidades de dados durante
a comunicação com o
computador.
o O seu uso agiliza o processo
de transferência de
informações.
o Existem cachês de 2MB até
64MB.

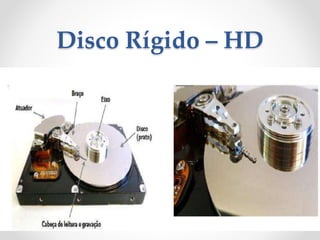

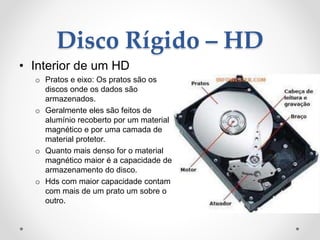

• Interior de um HD
o Pratos e eixo: Os pratos são os
discos onde os dados são
armazenados.
o Geralmente eles são feitos de
alumínio recoberto por um material
magnético e por uma camada de
material protetor.
o Quanto mais denso for o material
magnético maior é a capacidade de
armazenamento do disco.
o Hds com maior capacidade contam
com mais de um prato um sobre o
outro.

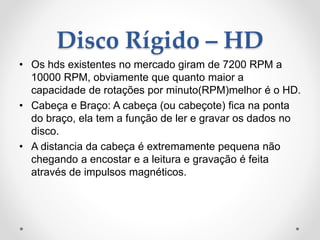

• Os hds existentes no mercado giram de 7200 RPM a
10000 RPM, obviamente que quanto maior a
capacidade de rotações por minuto(RPM)melhor é o HD.
• Cabeça e Braço: A cabeça (ou cabeçote) fica na ponta
do braço, ela tem a função de ler e gravar os dados no
disco.
• A distancia da cabeça é extremamente pequena não
chegando a encostar e a leitura e gravação é feita
através de impulsos magnéticos.

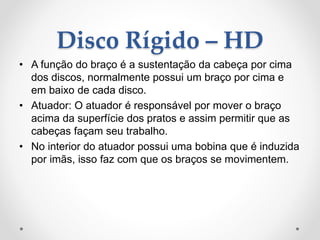

• A função do braço é a sustentação da cabeça por cima
dos discos, normalmente possui um braço por cima e
em baixo de cada disco.
• Atuador: O atuador é responsável por mover o braço
acima da superfície dos pratos e assim permitir que as
cabeças façam seu trabalho.
• No interior do atuador possui uma bobina que é induzida
por imãs, isso faz com que os braços se movimentem.

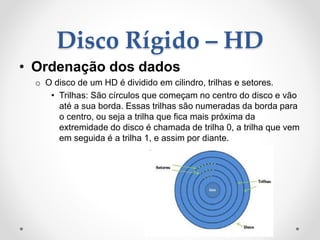

• Ordenação dos dados
o O disco de um HD é dividido em cilindro, trilhas e setores.
• Trilhas: São círculos que começam no centro do disco e vão
até a sua borda. Essas trilhas são numeradas da borda para
o centro, ou seja a trilha que fica mais próxima da
extremidade do disco é chamada de trilha 0, a trilha que vem
em seguida é a trilha 1, e assim por diante.

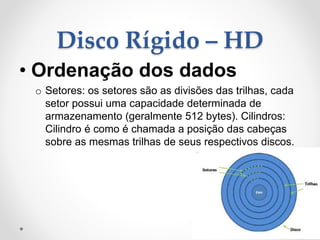

• Ordenação dos dados
o Setores: os setores são as divisões das trilhas, cada
setor possui uma capacidade determinada de
armazenamento (geralmente 512 bytes). Cilindros:
Cilindro é como é chamada a posição das cabeças
sobre as mesmas trilhas de seus respectivos discos.

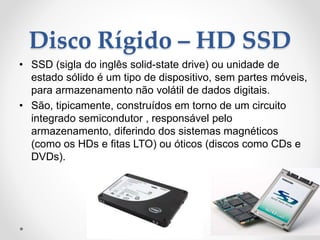

Disco Rígido – HD SSD
• SSD (sigla do inglês solid-state drive) ou unidade de
estado sólido é um tipo de dispositivo, sem partes móveis,
para armazenamento não volátil de dados digitais.
• São, tipicamente, construídos em torno de um circuito
integrado semicondutor , responsável pelo
armazenamento, diferindo dos sistemas magnéticos
(como os HDs e fitas LTO) ou óticos (discos como CDs e
DVDs).

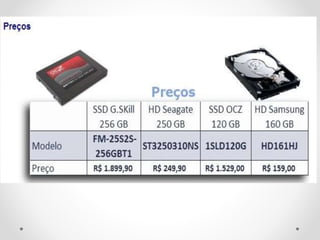

Disco Rígido – HD SSD
• Alguns dos dispositivos mais importantes usam memória
RAM, e há ainda os que usam memória flash (estilo
cartão de memória SD de câmeras digitais).

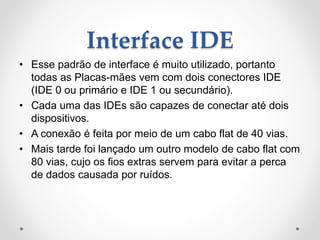

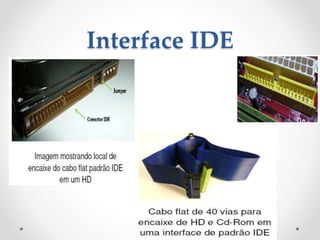

Interface IDE
• Esse padrão de interface é muito utilizado, portanto
todas as Placas-mães vem com dois conectores IDE
(IDE 0 ou primário e IDE 1 ou secundário).
• Cada uma das IDEs são capazes de conectar até dois
dispositivos.
• A conexão é feita por meio de um cabo flat de 40 vias.
• Mais tarde foi lançado um outro modelo de cabo flat com
80 vias, cujo os fios extras servem para evitar a perca
de dados causada por ruídos.

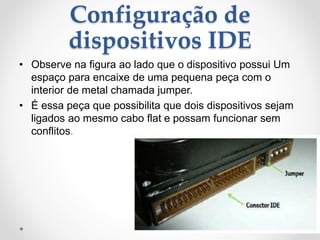

Configuração de
dispositivos IDE
• Observe na figura ao lado que o dispositivo possui Um
espaço para encaixe de uma pequena peça com o
interior de metal chamada jumper.
• É essa peça que possibilita que dois dispositivos sejam
ligados ao mesmo cabo flat e possam funcionar sem
conflitos.

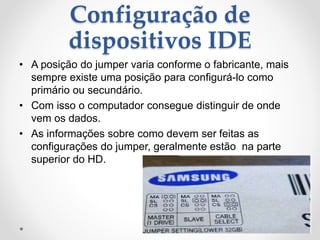

Configuração de
dispositivos IDE
• A posição do jumper varia conforme o fabricante, mais
sempre existe uma posição para configurá-lo como
primário ou secundário.
• Com isso o computador consegue distinguir de onde
vem os dados.
• As informações sobre como devem ser feitas as
configurações do jumper, geralmente estão na parte
superior do HD.

Configuração de
dispositivos IDE
• Normalmente existem três opções de configuração:
Master(será reconhecido como primário), Slave(será
reconhecido como secundário e Cable Select( que irá
detectar como primário o dispositivo que esta ligado na
ponta do cado e como secundário o dispositivo do meio
do cabo).
1. Master
2. Slave (Default Setting)
3. Cable select

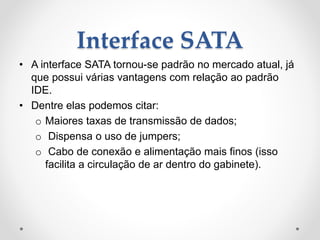

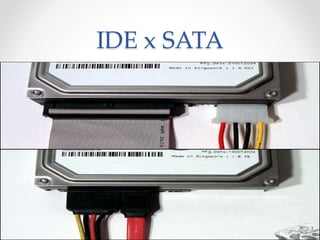

Interface SATA
• A interface SATA tornou-se padrão no mercado atual, já
que possui várias vantagens com relação ao padrão
IDE.
• Dentre elas podemos citar:
o Maiores taxas de transmissão de dados;
o Dispensa o uso de jumpers;
o Cabo de conexão e alimentação mais finos (isso
facilita a circulação de ar dentro do gabinete).

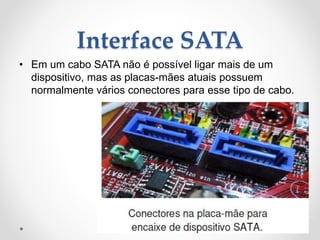

Interface SATA
• Em um cabo SATA não é possível ligar mais de um
dispositivo, mas as placas-mães atuais possuem
normalmente vários conectores para esse tipo de cabo.

Interface SATA

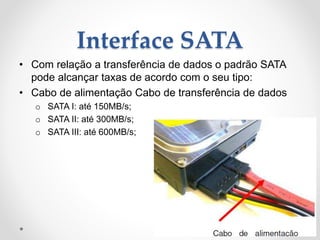

• Com relação a transferência de dados o padrão SATA
pode alcançar taxas de acordo com o seu tipo:
• Cabo de alimentação Cabo de transferência de dados
o SATA I: até 150MB/s;
o SATA II: até 300MB/s;
o SATA III: até 600MB/s;

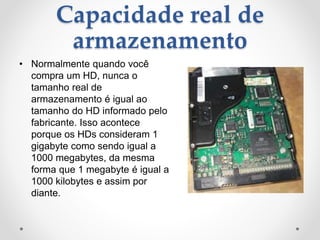

Capacidade real de
armazenamento
• Normalmente quando você
compra um HD, nunca o
tamanho real de
armazenamento é igual ao
tamanho do HD informado pelo
fabricante. Isso acontece
porque os HDs consideram 1
gigabyte como sendo igual a
1000 megabytes, da mesma
forma que 1 megabyte é igual a
1000 kilobytes e assim por
diante.

Capacidade real de
armazenamento
• Já os sistemas operacionais consideram 1 gigabyte
como sendo igual a 1024 megabytes e assim segue. Por
conta desta diferença, um HD de 80 GB, vai ter na
verdade 74,53 GB de capacidade no sistema
operacional.

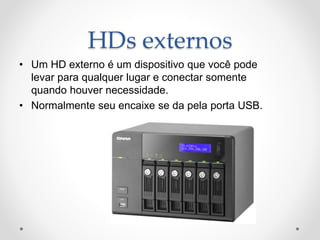

HDs externos
• Um HD externo é um dispositivo que você pode
levar para qualquer lugar e conectar somente
quando houver necessidade.
• Normalmente seu encaixe se da pela porta USB.

HDs externos

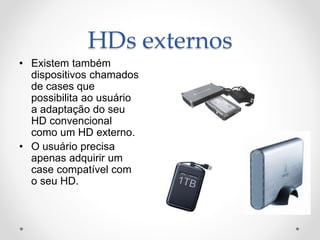

• Existem também
dispositivos chamados
de cases que
possibilita ao usuário
a adaptação do seu
HD convencional
como um HD externo.
• O usuário precisa
apenas adquirir um
case compatível com
o seu HD.

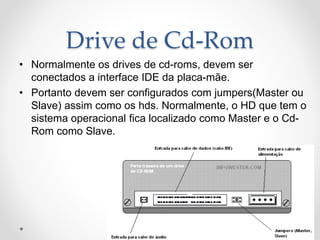

Drive de Cd-Rom
• Normalmente os drives de cd-roms, devem ser
conectados a interface IDE da placa-mãe.
• Portanto devem ser configurados com jumpers(Master ou
Slave) assim como os hds. Normalmente, o HD que tem o
sistema operacional fica localizado como Master e o Cd-
Rom como Slave.

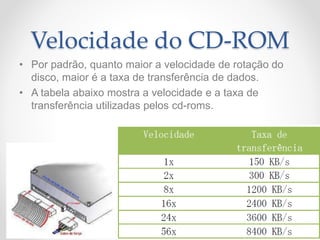

Velocidade do CD-ROM
• Por padrão, quanto maior a velocidade de rotação do
disco, maior é a taxa de transferência de dados.
• A tabela abaixo mostra a velocidade e a taxa de
transferência utilizadas pelos cd-roms.

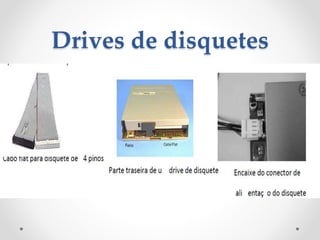

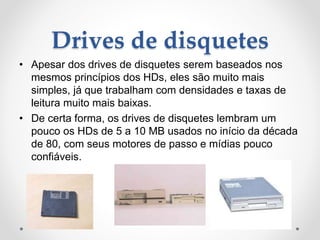

Drives de disquetes
• Apesar dos drives de disquetes serem baseados nos
mesmos princípios dos HDs, eles são muito mais
simples, já que trabalham com densidades e taxas de
leitura muito mais baixas.
• De certa forma, os drives de disquetes lembram um
pouco os HDs de 5 a 10 MB usados no início da década
de 80, com seus motores de passo e mídias pouco
confiáveis.

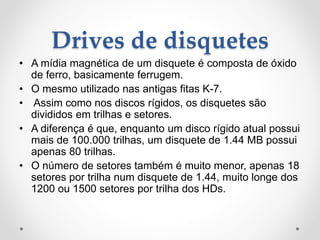

Drives de disquetes
• A mídia magnética de um disquete é composta de óxido
de ferro, basicamente ferrugem.
• O mesmo utilizado nas antigas fitas K-7.
• Assim como nos discos rígidos, os disquetes são
divididos em trilhas e setores.
• A diferença é que, enquanto um disco rígido atual possui
mais de 100.000 trilhas, um disquete de 1.44 MB possui
apenas 80 trilhas.
• O número de setores também é muito menor, apenas 18
setores por trilha num disquete de 1.44, muito longe dos
1200 ou 1500 setores por trilha dos HDs.

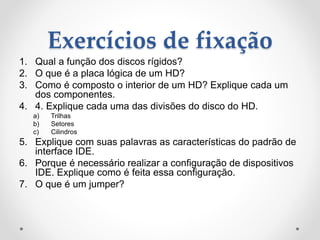

Exercícios de fixação
1. Qual a função dos discos rígidos?
2. O que é a placa lógica de um HD?
3. Como é composto o interior de um HD? Explique cada um
dos componentes.
4. 4. Explique cada uma das divisões do disco do HD.
a) Trilhas
b) Setores
c) Cilindros
5. Explique com suas palavras as características do padrão de
interface IDE.
6. Porque é necessário realizar a configuração de dispositivos
IDE. Explique como é feita essa configuração.
7. O que é um jumper?

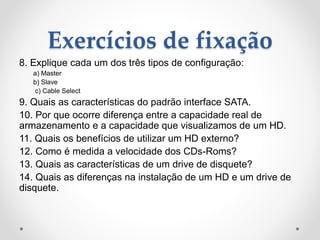

Exercícios de fixação
8. Explique cada um dos três tipos de configuração:
a) Master
b) Slave
c) Cable Select
9. Quais as características do padrão interface SATA.
10. Por que ocorre diferença entre a capacidade real de
armazenamento e a capacidade que visualizamos de um HD.
11. Quais os benefícios de utilizar um HD externo?
12. Como é medida a velocidade dos CDs-Roms?
13. Quais as características de um drive de disquete?
14. Quais as diferenças na instalação de um HD e um drive de
disquete.

Aula 09 instalação de hardware

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Aula 09 instalação de hardware

Mais de Jorge Ávila Miranda

Aula 09 instalação de hardware
