1. Curso de eletrônica basíca
Professor : Antonio Rodrigues
Modulo laboratório
Componentes eletrônicos
Como saber se ele estão em condições
de uso ?

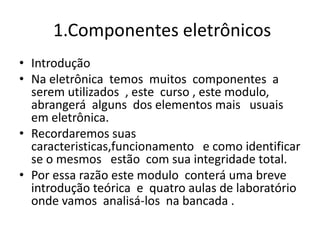

2. 1.Componentes eletrônicos
• Introdução
• Na eletrônica temos muitos componentes a
serem utilizados , este curso , este modulo,
abrangerá alguns dos elementos mais usuais
em eletrônica.
• Recordaremos suas
caracteristicas,funcionamento e como identificar
se o mesmos estão com sua integridade total.
• Por essa razão este modulo conterá uma breve
introdução teórica e quatro aulas de laboratório
onde vamos analisá-los na bancada .

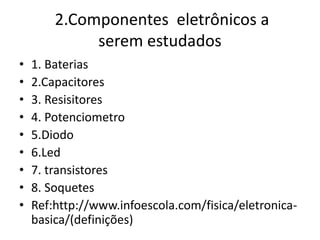

3. 2.Componentes eletrônicos a
serem estudados
• 1. Baterias
• 2.Capacitores
• 3. Resisitores
• 4. Potenciometro
• 5.Diodo
• 6.Led
• 7. transistores
• 8. Soquetes
• Ref:http://www.infoescola.com/fisica/eletronica-
basica/(definições)

4. 3.Simbologia dos componentes
https://www.google.com.br/search?q=simbolos+de+eletronica&espv=2&biw=1360&bih=667&tbm=isch
&imgil=TlLebEW7vslqTM%253A%253BVJx4Mi80wvjAYM%253Bhttps%25253A%25252F%25252Fpor
taldaeletronica.wordpress.com%25252F2012%25252F08%25252F01%25252Fprincipais-simbolos-
eletronicos%25252F&source=iu&pf=m&fir=TlLebEW7vslqTM%253A%252CVJx4Mi80wvjAYM%252C_
&usg=__Pa17C25LvdoU6IFpR_1BTTVzr80%3D&ved=0CCgQyjc&ei=MmhfVYGiLIWfgwT1m4B4#img
rc=Pq8kDBcBy9XHdM%253A%3BntfLWZsZRCyLuM%3Bhttp%253A%252F%252Fwww.sabereletroni
ca.com.br%252Ffiles%252Fimage%252Ffigura_2_simbologia_interpretacao.jpg%3Bhttp%253A%252
F%252Fwww.sabereletronica.com.br%252Fartigos%252F2302-lio-6-simbologia-e-interpretao-de-
diagramas%3B519%3B440

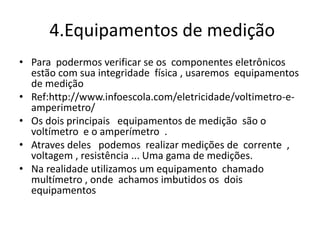

5. 4.Equipamentos de medição
• Para podermos verificar se os componentes eletrônicos
estão com sua integridade física , usaremos equipamentos
de medição
• Ref:http://www.infoescola.com/eletricidade/voltimetro-e-
amperimetro/
• Os dois principais equipamentos de medição são o
voltímetro e o amperímetro .
• Atraves deles podemos realizar medições de corrente ,
voltagem , resistência ... Uma gama de medições.
• Na realidade utilizamos um equipamento chamado
multímetro , onde achamos imbutidos os dois
equipamentos

6. 4.1 multimetro

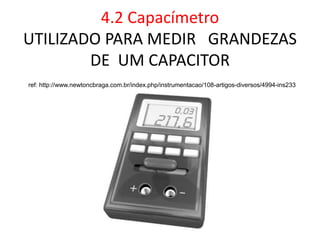

7. 4.2 Capacímetro
UTILIZADO PARA MEDIR GRANDEZAS
DE UM CAPACITOR
ref: http://www.newtoncbraga.com.br/index.php/instrumentacao/108-artigos-diversos/4994-ins233

8. 4.3 Como utilizar o multimetro
Ref :
https://www.youtube.com/watch?v=12HIJlP2Li
https://www.youtube.com/watch?v=lX0gIumXC
Qw
Nestes videos do youtube, você poderá ver
como se utiliza este aparelho ,na qual não
implica em maiores esclarecimentos , pela
sua facilidade de uso.(pesquise na net outros
videos ilustrativos sobre o assunto)

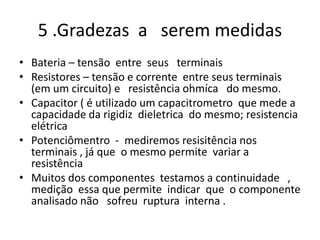

9. 5 .Gradezas a serem medidas
• Bateria – tensão entre seus terminais
• Resistores – tensão e corrente entre seus terminais
(em um circuito) e resistência ohmíca do mesmo.
• Capacitor ( é utilizado um capacitrometro que mede a
capacidade da rigidiz dieletrica do mesmo; resistencia
elétrica
• Potenciômentro - mediremos resisitência nos
terminais , já que o mesmo permite variar a
resistência
• Muitos dos componentes testamos a continuidade ,
medição essa que permite indicar que o componente
analisado não sofreu ruptura interna .

10. 6. TABELAS (CODÍGO DE CORES )QUE AUXILIAM A MEDIR RESISTÊNCIA E
CAPACITÂNCIA
CAPACITOR - tab 1

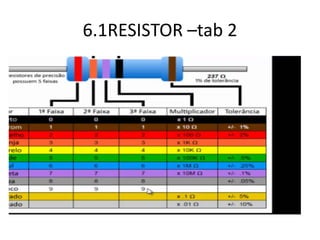

11. 6.1RESISTOR –tab 2

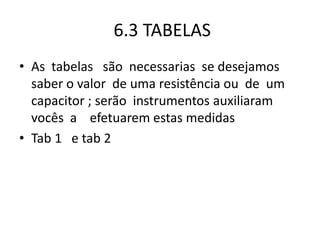

12. 6.3 TABELAS
• As tabelas são necessarias se desejamos
saber o valor de uma resistência ou de um
capacitor ; serão instrumentos auxiliaram
vocês a efetuarem estas medidas
• Tab 1 e tab 2

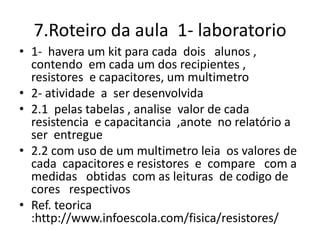

13. 7.Roteiro da aula 1- laboratorio
• 1- havera um kit para cada dois alunos ,
contendo em cada um dos recipientes ,
resistores e capacitores, um multimetro
• 2- atividade a ser desenvolvida
• 2.1 pelas tabelas , analise valor de cada
resistencia e capacitancia ,anote no relatório a
ser entregue
• 2.2 com uso de um multimetro leia os valores de
cada capacitores e resistores e compare com a
medidas obtidas com as leituras de codigo de
cores respectivos
• Ref. teorica
:http://www.infoescola.com/fisica/resistores/

14. 8. Aula 2- diodos como testar
ref :https://www.youtube.com/watch?v=E6DRQYOKl5M
figura A

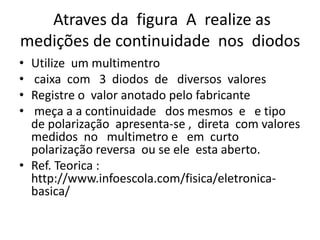

15. Atraves da figura A realize as
medições de continuidade nos diodos
• Utilize um multimentro
• caixa com 3 diodos de diversos valores
• Registre o valor anotado pelo fabricante
• meça a a continuidade dos mesmos e e tipo
de polarização apresenta-se , direta com valores
medidos no multimetro e em curto
polarização reversa ou se ele esta aberto.
• Ref. Teorica :
http://www.infoescola.com/fisica/eletronica-
basica/

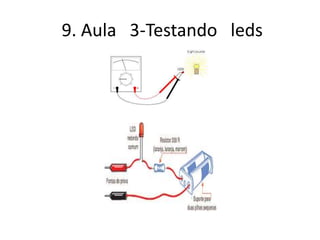

16. 9. Aula 3-Testando leds

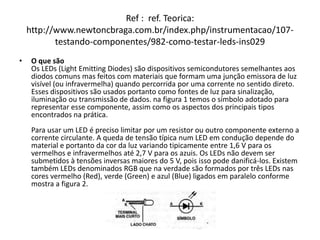

17. Ref : ref. Teorica:
http://www.newtoncbraga.com.br/index.php/instrumentacao/107-
testando-componentes/982-como-testar-leds-ins029
• O que são
Os LEDs (Light Emitting Diodes) são dispositivos semicondutores semelhantes aos
diodos comuns mas feitos com materiais que formam uma junção emissora de luz
visível (ou infravermelha) quando percorrida por uma corrente no sentido direto.
Esses dispositivos são usados portanto como fontes de luz para sinalização,
iluminação ou transmissão de dados. na figura 1 temos o símbolo adotado para
representar esse componente, assim como os aspectos dos principais tipos
encontrados na prática.
Para usar um LED é preciso limitar por um resistor ou outro componente externo a
corrente circulante. A queda de tensão típica num LED em condução depende do
material e portanto da cor da luz variando tipicamente entre 1,6 V para os
vermelhos e infravermelhos até 2,7 V para os azuis. Os LEDs não devem ser
submetidos à tensões inversas maiores do 5 V, pois isso pode danificá-los. Existem
também LEDs denominados RGB que na verdade são formados por três LEDs nas
cores vermelho (Red), verde (Green) e azul (Blue) ligados em paralelo conforme
mostra a figura 2.

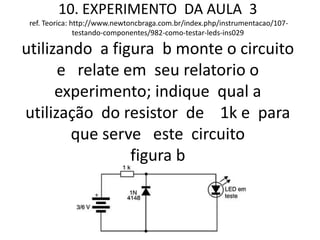

18. 10. EXPERIMENTO DA AULA 3
ref. Teorica: http://www.newtoncbraga.com.br/index.php/instrumentacao/107-
testando-componentes/982-como-testar-leds-ins029
utilizando a figura b monte o circuito
e relate em seu relatorio o
experimento; indique qual a
utilização do resistor de 1k e para
que serve este circuito
figura b

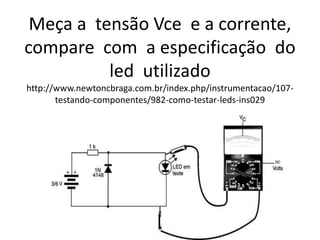

19. Meça a tensão Vce e a corrente,
compare com a especificação do
led utilizado
http://www.newtoncbraga.com.br/index.php/instrumentacao/107-
testando-componentes/982-como-testar-leds-ins029

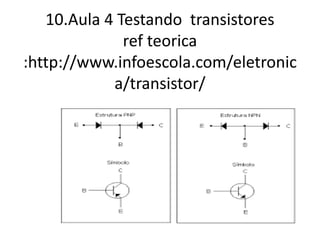

20. 10.Aula 4 Testando transistores
ref teorica
:http://www.infoescola.com/eletronic
a/transistor/

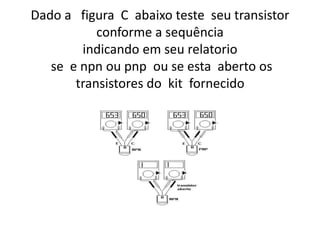

21. Dado a figura C abaixo teste seu transistor
conforme a sequência
indicando em seu relatorio
se e npn ou pnp ou se esta aberto os
transistores do kit fornecido

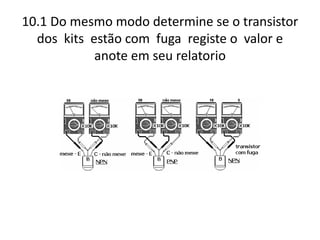

22. 10.1 Do mesmo modo determine se o transistor
dos kits estão com fuga registe o valor e
anote em seu relatorio

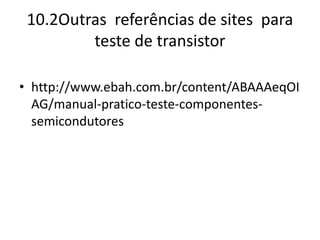

23. 10.2Outras referências de sites para
teste de transistor
• http://www.ebah.com.br/content/ABAAAeqOI
AG/manual-pratico-teste-componentes-
semicondutores

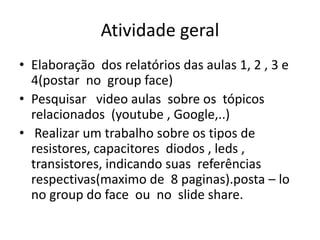

24. Atividade geral
• Elaboração dos relatórios das aulas 1, 2 , 3 e
4(postar no group face)
• Pesquisar video aulas sobre os tópicos
relacionados (youtube , Google,..)
• Realizar um trabalho sobre os tipos de
resistores, capacitores diodos , leds ,
transistores, indicando suas referências
respectivas(maximo de 8 paginas).posta – lo
no group do face ou no slide share.

25. Conclusão
• Após estas quatro aulas e o conhecimento da
teoria já vista em sala de aula, na qual fiz um
breve destaque , vocês já podem se
aprofundar neste campo de testar ,
componentes e circuitos eletrônicos .
• Para testar componentes eletrônicos, precisamos
conhece- los , suas cacteristícas construtivas , e
saber usar aparelhos de medição pontuais , para
obter o resultado esperado.
• ref. de outros medições e componentes
elétricos e eletrônicos
http://www.newtoncbraga.com.br/index.php/bib
lioteca-do-instituto/4810-como-testar-
componentes-eletronicos.html
