1. Instalação de
Hardware
Jorge Ávila
Aula 3

2. Memória Cache
• O processador é muito mais rápido do que a
memória RAM.
• Isso faz com que fique subutilizado quando ele
precisa enviar muitos dados consecutivamente.
• Ou seja, durante grande parte do tempo não
processa nada, apenas esperando que a memória
fique pronta para enviar novamente os dados.

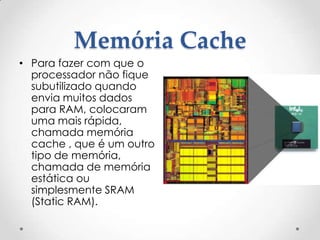

3. Memória Cache
• Para fazer com que o
processador não fique
subutilizado quando
envia muitos dados
para RAM, colocaram
uma mais rápida,
chamada memória
cache , que é um outro
tipo de memória,
chamada de memória
estática ou
simplesmente SRAM
(Static RAM).

4. Memória Cache
• Um circuito chamado
controlador, lê os dados
da memória RAM e os
copia para a memória
cache.
• Se o processador precisar
de alguns dados, estes
estarão no cache e não
na RAM.
• Com a utilização desta
memória o micro fica
mais rápido, pois não há
espera ao receber e
enviar dados do
processador com a RAM
e vice-versa.

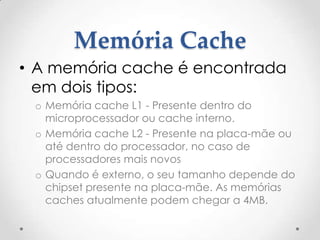

5. Memória Cache
• A memória cache é encontrada
em dois tipos:
o Memória cache L1 - Presente dentro do
microprocessador ou cache interno.
o Memória cache L2 - Presente na placa-mãe ou
até dentro do processador, no caso de
processadores mais novos
o Quando é externo, o seu tamanho depende do
chipset presente na placa-mãe. As memórias
caches atualmente podem chegar a 4MB.

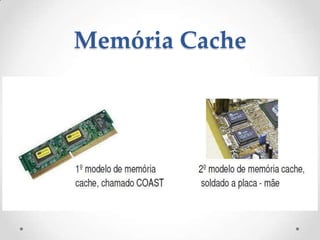

6. Memória Cache

7. Cooler
• O processador é um dos componentes que mais
evoluiu, fazendo com que trabalhe mais rápido e
consequentemente gere mais calor.
• Portanto é necessário ter um dispositivo que
controle a temperatura do processador liberando
o calor gerado, esse é o trabalho do cooler.
• A palavra cooler vem do inglês e significa
refrigerador.

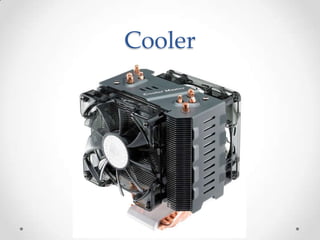

8. Cooler

9. Cooler
• O cooler é composto de
uma ventoinha e um
dissipador de alumínio ou
cobre.
• O dissipador retém o calor
da maquina que por sua
vez é liberado pela
ventoinha.
• A ventoinha do cooler é
alimentada por um cabo
de energia ligado a placa-
mãe, normalmente o local
de encaixe na placa é
identificado pelo nome
PCU-FAN.

10. Pasta térmica
• A pasta térmica é um composto químico elaborado
com elementos que tem propriedades de conduzir bem
o calor, ou seja, são bons condutores de calor.
• Na informática é usado principalmente para dissipar o
calor do processador, passando ele para o dissipador,
este, que vai ser resfriado por ação da ventoinha
parafusada ao dissipador.
• Uma de suas principais funções é aumentar a
aderência entre o processador e o cooler para que
assim o processador seja refrigerado de modo mais
eficiente.
• Portanto ela é essencial.

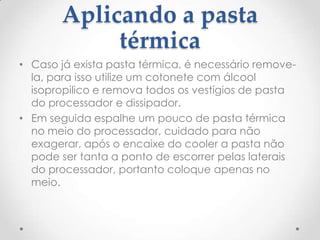

11. Aplicando a pasta
térmica
• Caso já exista pasta térmica, é necessário remove-
la, para isso utilize um cotonete com álcool
isopropilico e remova todos os vestígios de pasta
do processador e dissipador.
• Em seguida espalhe um pouco de pasta térmica
no meio do processador, cuidado para não
exagerar, após o encaixe do cooler a pasta não
pode ser tanta a ponto de escorrer pelas laterais
do processador, portanto coloque apenas no
meio.

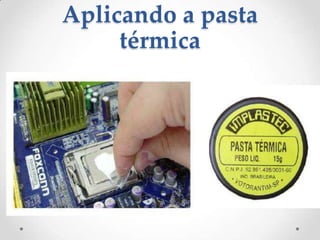

12. Aplicando a pasta
térmica

13. Exercício
1. Qual a função de um processador?
2. Explique como funciona um processador?
3. Como é medida a freqüência do processador e o que ela
indica?
4. Explique o que é overclock e quais os cuidados necessários
para fazer?
5. Quais as características dos processadores abaixo:
a) CELERON
b) CORE 2 DUO,
c) CORE 2 QUAD
d) CORE 2 EXTREME
e) CORE I3
f) CORE 15
g) CORE 17
h) ATOM
i) ATHLON
j) SEMPRON
k) OPTERON

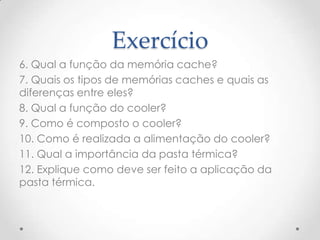

14. Exercício
6. Qual a função da memória cache?
7. Quais os tipos de memórias caches e quais as
diferenças entre eles?
8. Qual a função do cooler?
9. Como é composto o cooler?
10. Como é realizada a alimentação do cooler?
11. Qual a importância da pasta térmica?
12. Explique como deve ser feito a aplicação da
pasta térmica.

15. Memória RAM

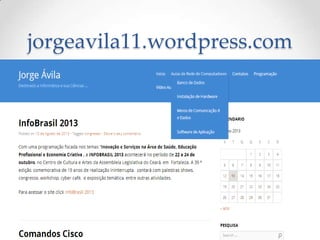

23. jorgeavila11.wordpress.com

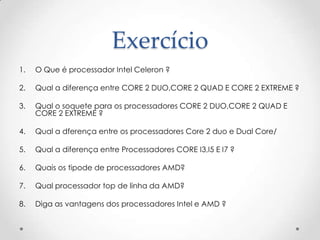

24. Exercício
1. O Que é processador Intel Celeron ?
2. Qual a diferença entre CORE 2 DUO,CORE 2 QUAD E CORE 2 EXTREME ?
3. Qual o soquete para os processadores CORE 2 DUO,CORE 2 QUAD E
CORE 2 EXTREME ?
4. Qual a dferença entre os processadores Core 2 duo e Dual Core/
5. Qual a diferença entre Processadores CORE I3,I5 E I7 ?
6. Quais os tipode de processadores AMD?
7. Qual processador top de linha da AMD?
8. Diga as vantagens dos processadores Intel e AMD ?
