1. Instalação de
Hardware
Jorge Ávila

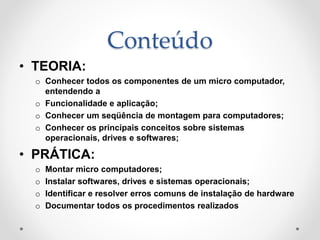

2. Conteúdo
• TEORIA:
o Conhecer todos os componentes de um micro computador,
entendendo a
o Funcionalidade e aplicação;
o Conhecer um seqüência de montagem para computadores;
o Conhecer os principais conceitos sobre sistemas
operacionais, drives e softwares;
• PRÁTICA:
o Montar micro computadores;
o Instalar softwares, drives e sistemas operacionais;
o Identificar e resolver erros comuns de instalação de hardware
o Documentar todos os procedimentos realizados

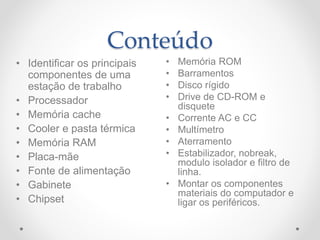

3. Conteúdo
• Memória ROM
• Barramentos
• Disco rígido
• Drive de CD-ROM e
disquete
• Corrente AC e CC
• Multímetro
• Aterramento
• Estabilizador, nobreak,
modulo isolador e filtro de
linha.
• Montar os componentes
materiais do computador e
ligar os periféricos.
• Identificar os principais
componentes de uma
estação de trabalho
• Processador
• Memória cache
• Cooler e pasta térmica
• Memória RAM
• Placa-mãe
• Fonte de alimentação
• Gabinete
• Chipset

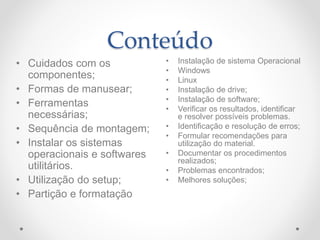

4. Conteúdo
• Instalação de sistema Operacional
• Windows
• Linux
• Instalação de drive;
• Instalação de software;
• Verificar os resultados, identificar
e resolver possíveis problemas.
• Identificação e resolução de erros;
• Formular recomendações para
utilização do material.
• Documentar os procedimentos
realizados;
• Problemas encontrados;
• Melhores soluções;
• Cuidados com os
componentes;
• Formas de manusear;
• Ferramentas
necessárias;
• Sequência de montagem;
• Instalar os sistemas
operacionais e softwares
utilitários.
• Utilização do setup;
• Partição e formatação

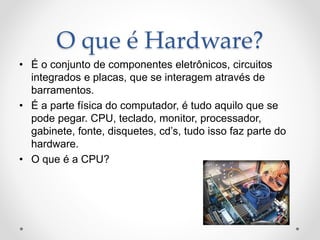

5. O que é Hardware?
• É o conjunto de componentes eletrônicos, circuitos
integrados e placas, que se interagem através de
barramentos.
• É a parte física do computador, é tudo aquilo que se
pode pegar. CPU, teclado, monitor, processador,
gabinete, fonte, disquetes, cd’s, tudo isso faz parte do
hardware.
• O que é a CPU?

6. O que é Hardware?
• A palavra hardware não significa
apenas aos computadores
pessoais, mas também aos
equipamentos embarcados em
produtos que necessitam de
processamento do computador,
como os dispositivos encontrados
em automóveis, celulares etc.

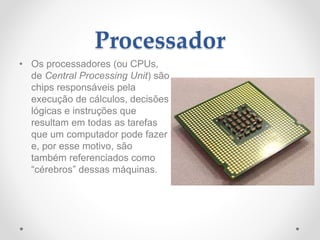

7. Processador
• Os processadores (ou CPUs,
de Central Processing Unit) são
chips responsáveis pela
execução de cálculos, decisões
lógicas e instruções que
resultam em todas as tarefas
que um computador pode fazer
e, por esse motivo, são
também referenciados como
“cérebros” dessas máquinas.

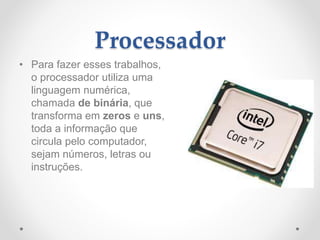

8. Processador
• Para fazer esses trabalhos,
o processador utiliza uma
linguagem numérica,
chamada de binária, que
transforma em zeros e uns,
toda a informação que
circula pelo computador,
sejam números, letras ou
instruções.

9. Processador
• Como funciona
o O processador é um chip de silício responsável
pela execução das tarefas de um computador.
o Para entender como um processador funciona, é
conveniente dividirmos um computador em três
partes: processador, memória e um conjunto de
dispositivos de entrada e saída (ou I/O, de
Input/Output).
o Vídeo

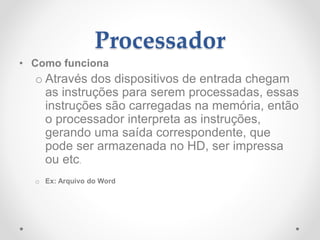

10. Processador
• Como funciona
o Através dos dispositivos de entrada chegam
as instruções para serem processadas, essas
instruções são carregadas na memória, então
o processador interpreta as instruções,
gerando uma saída correspondente, que
pode ser armazenada no HD, ser impressa
ou etc.
o Ex: Arquivo do Word

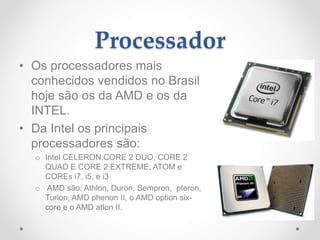

11. Processador
• Os processadores mais
conhecidos vendidos no Brasil
hoje são os da AMD e os da
INTEL.
• Da Intel os principais
processadores são:
o Intel CELERON,CORE 2 DUO, CORE 2
QUAD E CORE 2 EXTREME, ATOM e
COREs i7, i5, e i3
o AMD são: Athlon, Duron, Sempron, pteron,
Turion, AMD phenon II, o AMD option six-
core e o AMD atlon II.

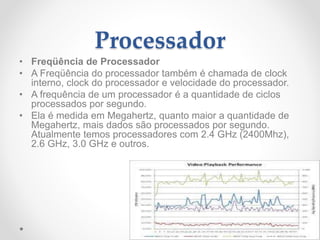

12. Processador
• Freqüência de Processador
• A Freqüência do processador também é chamada de clock
interno, clock do processador e velocidade do processador.
• A frequência de um processador é a quantidade de ciclos
processados por segundo.
• Ela é medida em Megahertz, quanto maior a quantidade de
Megahertz, mais dados são processados por segundo.
Atualmente temos processadores com 2.4 GHz (2400Mhz),
2.6 GHz, 3.0 GHz e outros.

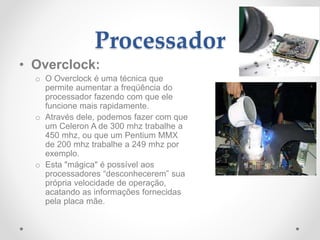

13. Processador
• Overclock:
o O Overclock é uma técnica que
permite aumentar a freqüência do
processador fazendo com que ele
funcione mais rapidamente.
o Através dele, podemos fazer com que
um Celeron A de 300 mhz trabalhe a
450 mhz, ou que um Pentium MMX
de 200 mhz trabalhe a 249 mhz por
exemplo.
o Esta "mágica" é possível aos
processadores “desconhecerem” sua
própria velocidade de operação,
acatando as informações fornecidas
pela placa mãe.

14. Processador
• Fazendo Overclock:
o As frequências do barramento e o
multiplicador podem ser alteradas
simplesmente mudando alguns
jumpers da sua placa mãe.
o A posição desses jumpers difere de
acordo com o modelo e a marca da
sua placa, por isso para se fazer
overclock é indispensável ter à mão
o manual da sua placa.

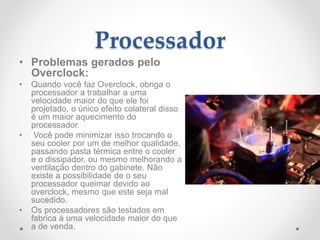

15. Processador
• Problemas gerados pelo
Overclock:
• Quando você faz Overclock, obriga o
processador a trabalhar a uma
velocidade maior do que ele foi
projetado, o único efeito colateral disso
é um maior aquecimento do
processador.
• Você pode minimizar isso trocando o
seu cooler por um de melhor qualidade,
passando pasta térmica entre o cooler
e o dissipador, ou mesmo melhorando a
ventilação dentro do gabinete. Não
existe a possibilidade de o seu
processador queimar devido ao
overclock, mesmo que este seja mal
sucedido.
• Os processadores são testados em
fabrica à uma velocidade maior do que
a de venda.

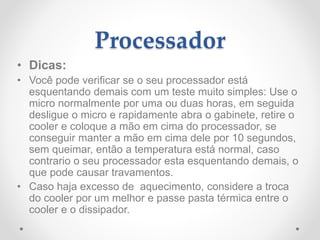

16. Processador
• Dicas:
• Você pode verificar se o seu processador está
esquentando demais com um teste muito simples: Use o
micro normalmente por uma ou duas horas, em seguida
desligue o micro e rapidamente abra o gabinete, retire o
cooler e coloque a mão em cima do processador, se
conseguir manter a mão em cima dele por 10 segundos,
sem queimar, então a temperatura está normal, caso
contrario o seu processador esta esquentando demais, o
que pode causar travamentos.
• Caso haja excesso de aquecimento, considere a troca
do cooler por um melhor e passe pasta térmica entre o
cooler e o dissipador.

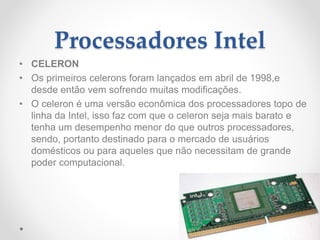

17. Processadores Intel
• CELERON
• Os primeiros celerons foram lançados em abril de 1998,e
desde então vem sofrendo muitas modificações.
• O celeron é uma versão econômica dos processadores topo de
linha da Intel, isso faz com que o celeron seja mais barato e
tenha um desempenho menor do que outros processadores,
sendo, portanto destinado para o mercado de usuários
domésticos ou para aqueles que não necessitam de grande
poder computacional.

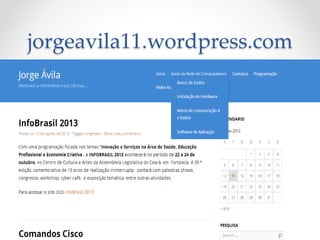

18. jorgeavila11.wordpress.com

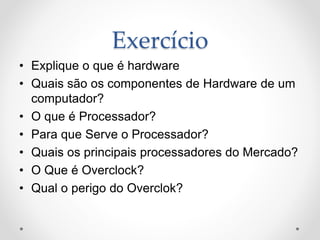

19. Exercício
• Explique o que é hardware
• Quais são os componentes de Hardware de um
computador?
• O que é Processador?
• Para que Serve o Processador?
• Quais os principais processadores do Mercado?
• O Que é Overclock?
• Qual o perigo do Overclok?
