1. I SEMINÁRIO SOBRE INSTALAÇÃO E
MANUTENÇÃO DE SISTEMAS
INFORMÁTICOS
Montagem e Instalação de Sistemas Informáticos – Madson Luiz Dantas Dias
2. Equipe
David Lima dos Santos
Francisco Felipe da Silva
Francisco F. da Silva Júnior
Géssica Cabral Santos
Pedro Pereira da Silva Neto
Vitória Facundo Macedo
Nº 14
Nº 21
Nº 22
N° 25
Nº 32
Nº 44

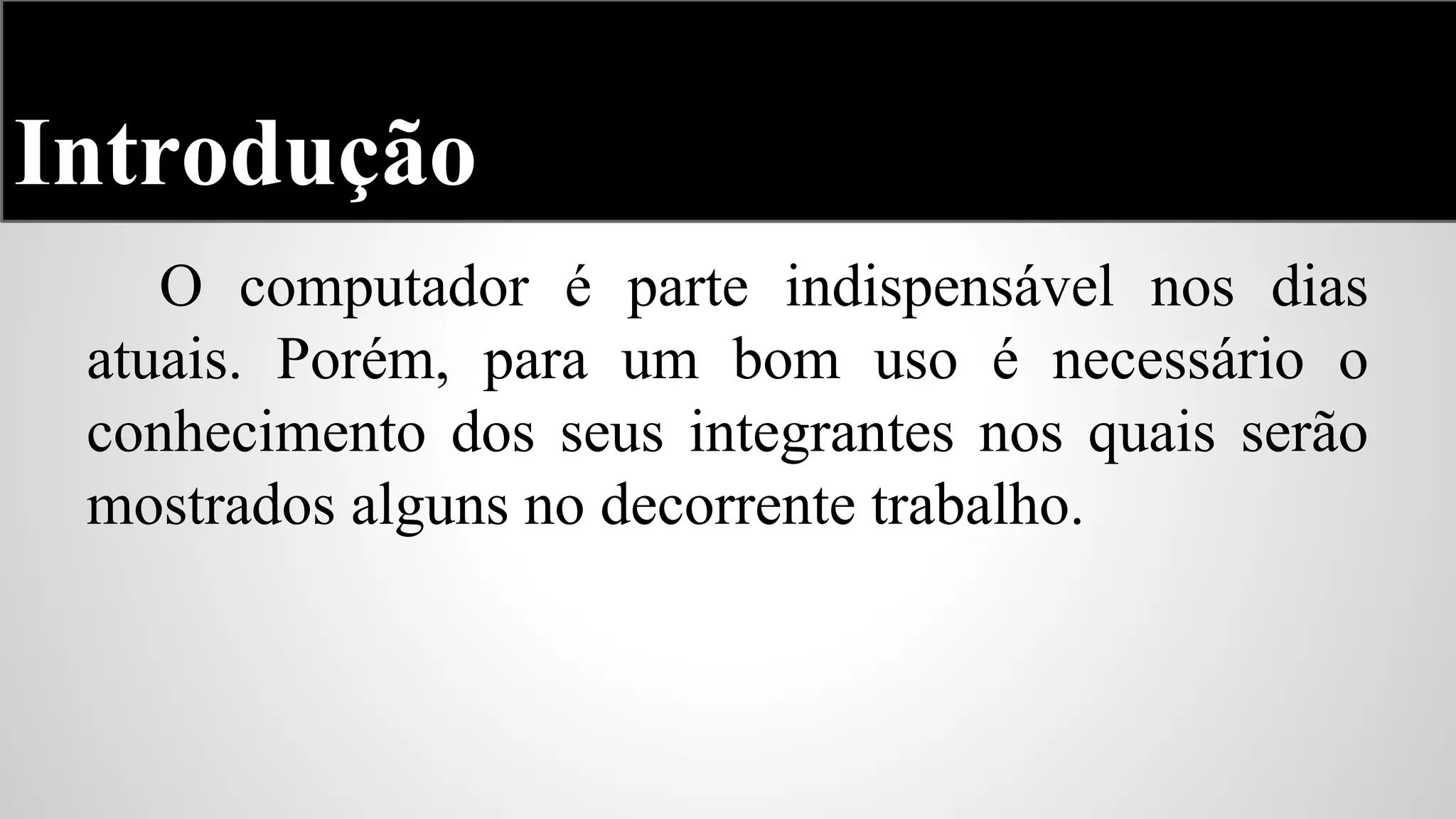

4. Introdução
O computador é parte indispensável nos dias
atuais. Porém, para um bom uso é necessário o
conhecimento dos seus integrantes nos quais serão
mostrados alguns no decorrente trabalho.

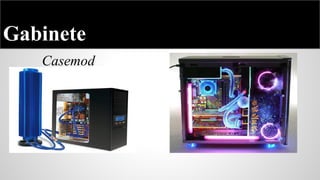

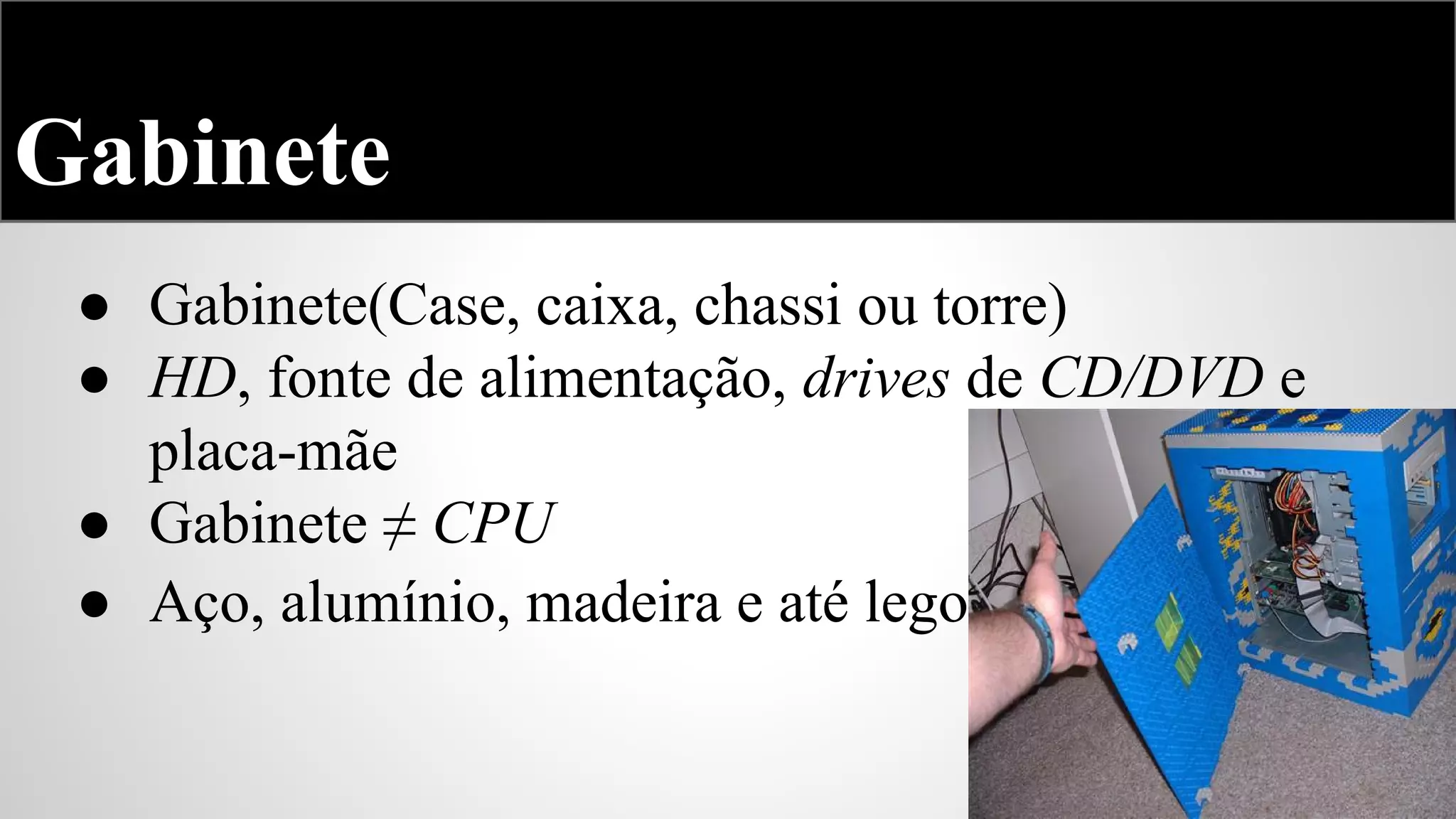

6. Gabinete
● Gabinete(Case, caixa, chassi ou torre)
● HD, fonte de alimentação, drives de CD/DVD e
placa-mãe
● Gabinete ≠ CPU
● Aço, alumínio, madeira e até lego

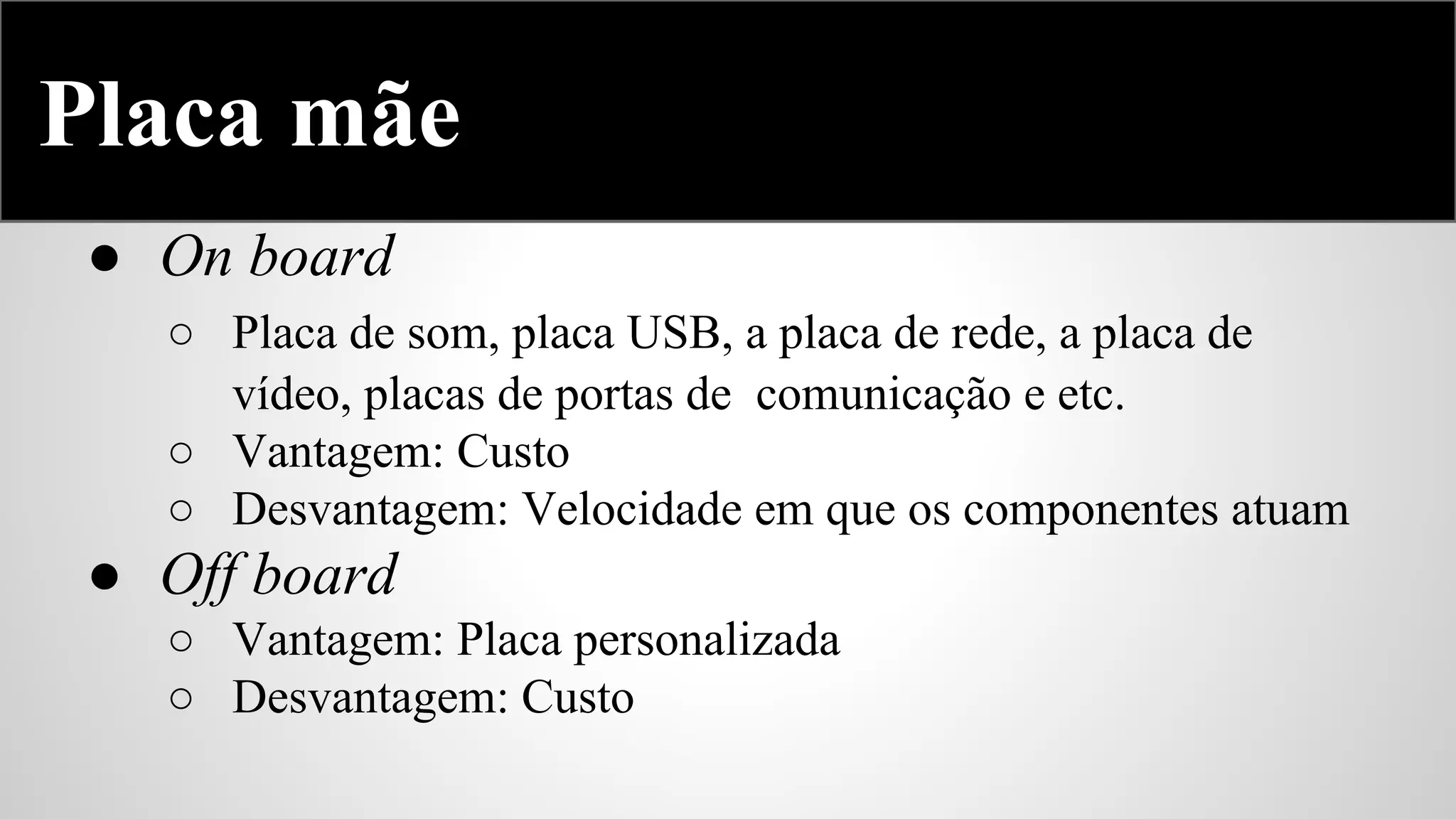

13. Placa mãe

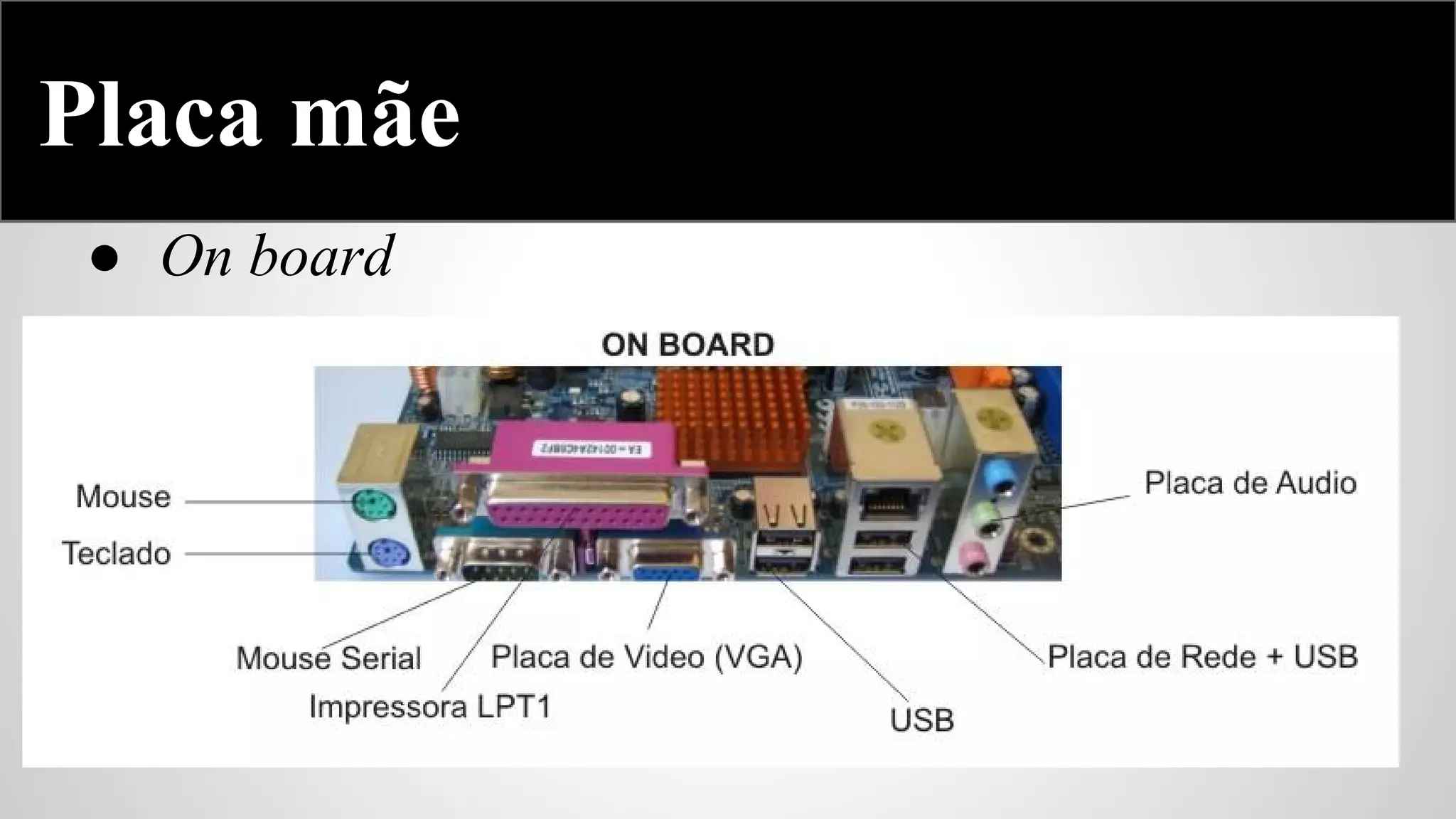

● On board
○ Placa de som, placa USB, a placa de rede, a placa de
vídeo, placas de portas de comunicação e etc.
○ Vantagem: Custo
○ Desvantagem: Velocidade em que os componentes atuam

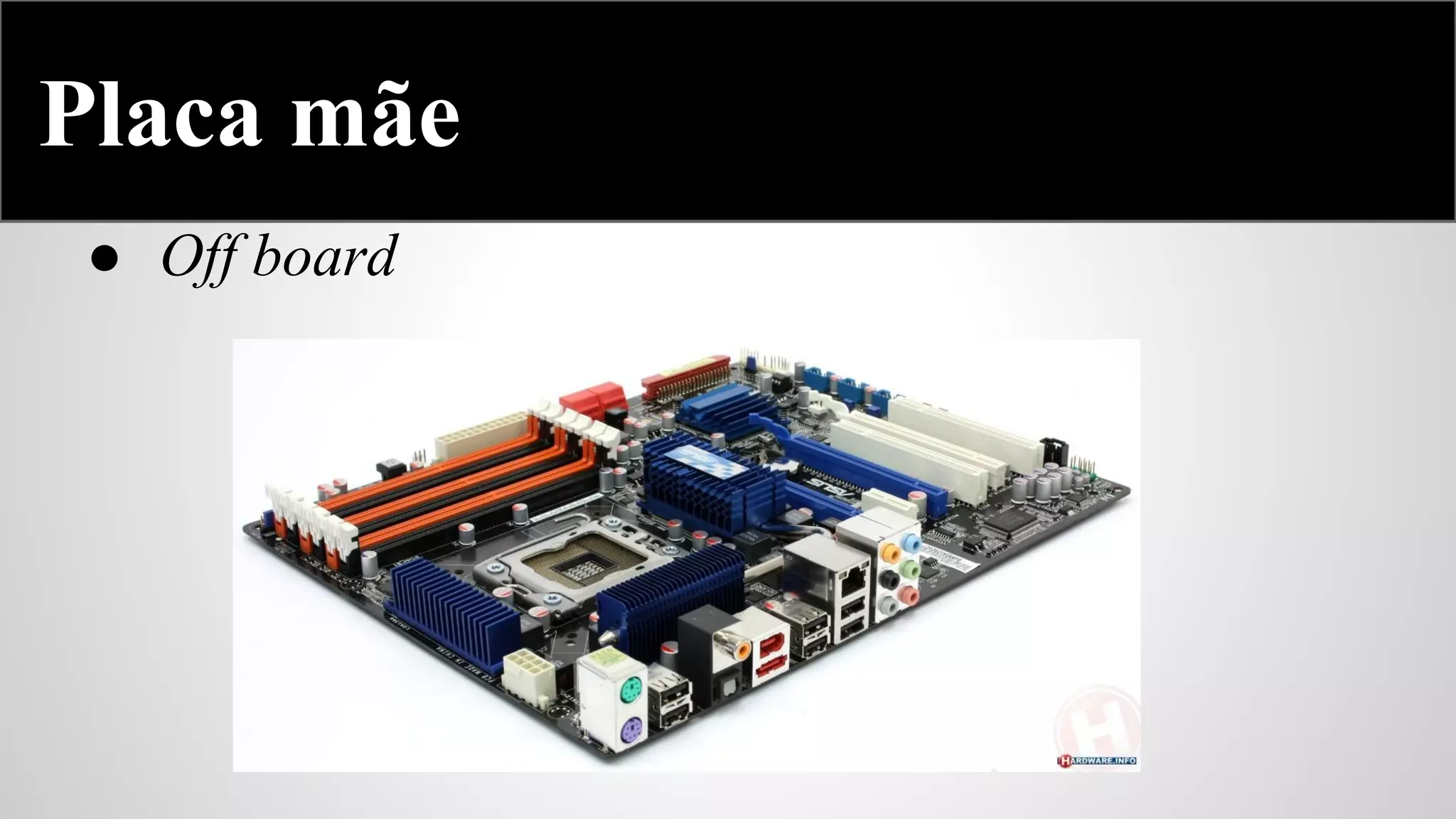

● Off board
○ Vantagem: Placa personalizada
○ Desvantagem: Custo

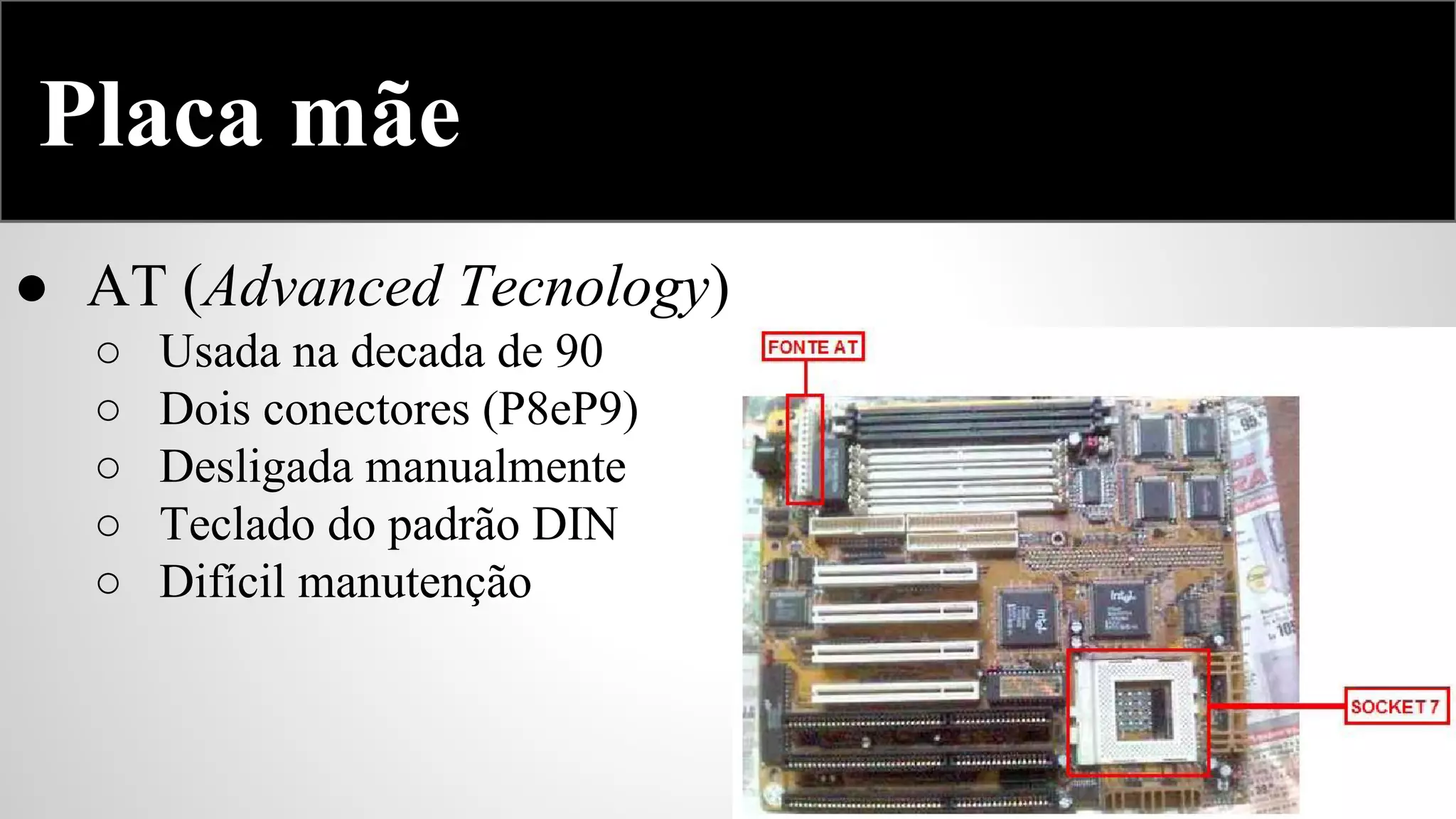

17. Placa mãe
● AT (Advanced Tecnology)
○
○
○
○
○
Usada na decada de 90
Dois conectores (P8eP9)
Desligada manualmente

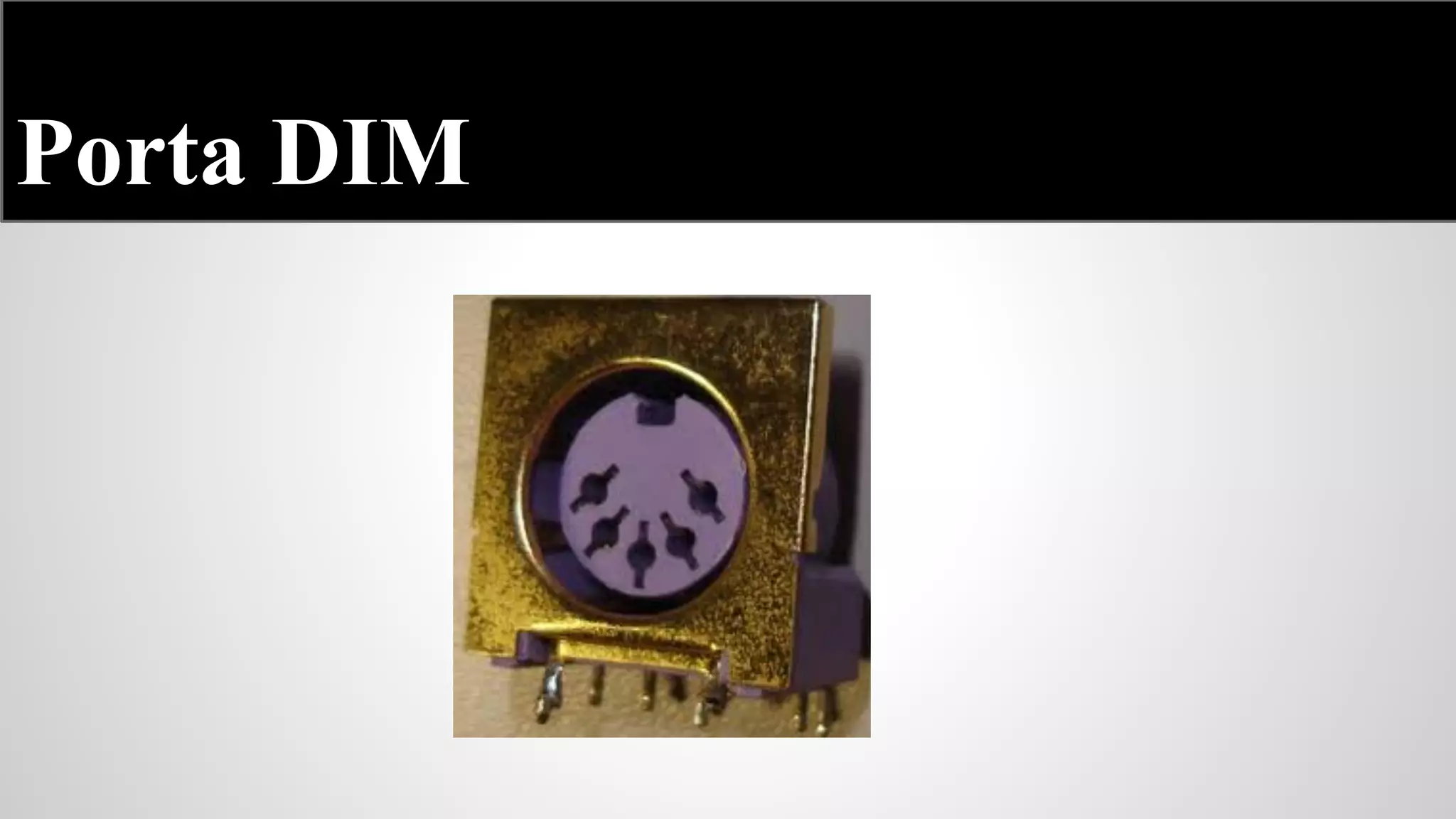

Teclado do padrão DIN
Difícil manutenção

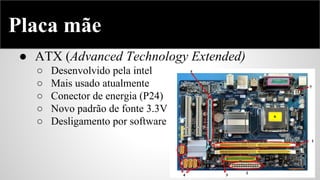

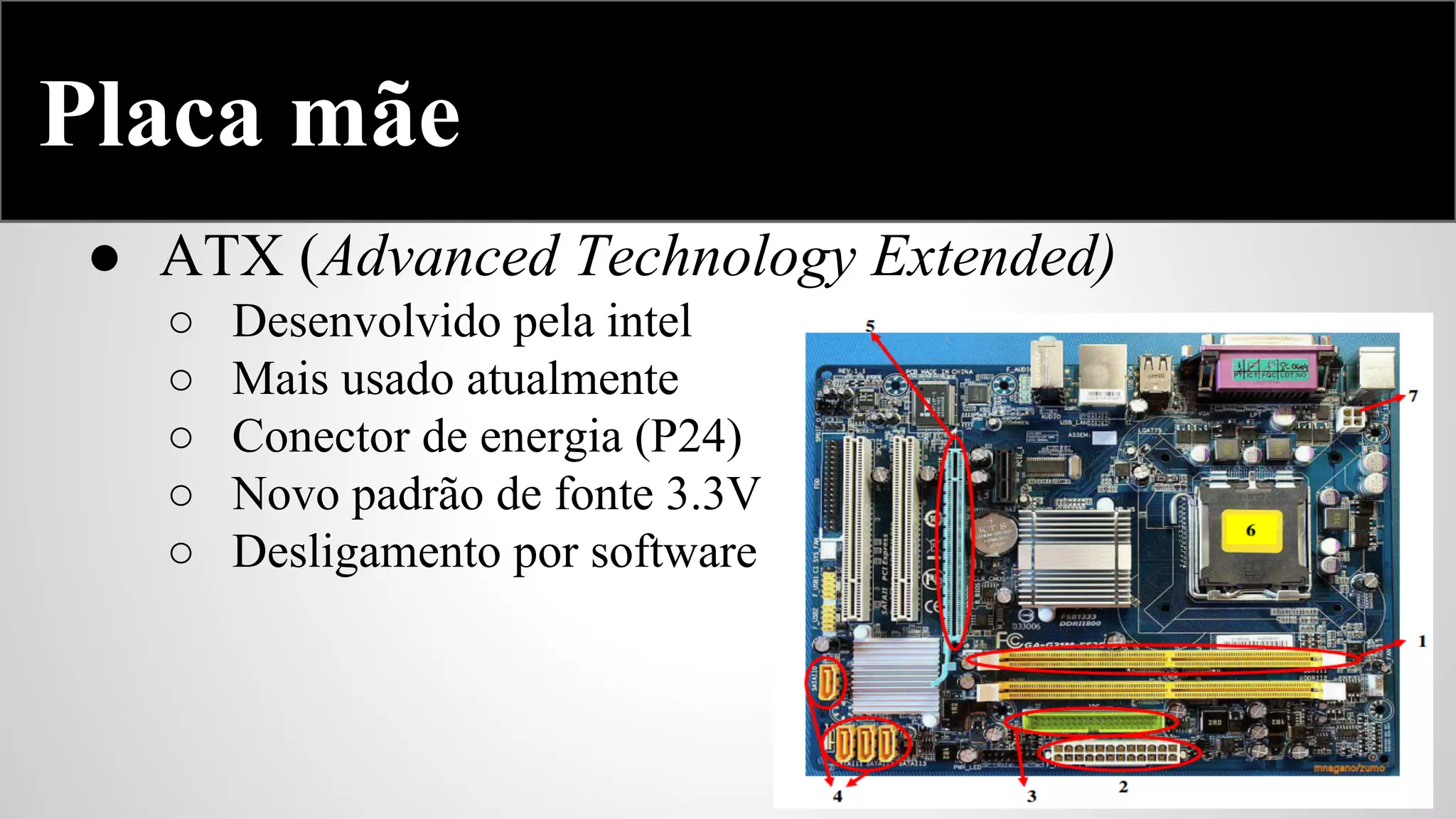

18. Placa mãe
● ATX (Advanced Technology Extended)
○
○
○
○
○
Desenvolvido pela intel
Mais usado atualmente
Conector de energia (P24)
Novo padrão de fonte 3.3V
Desligamento por software

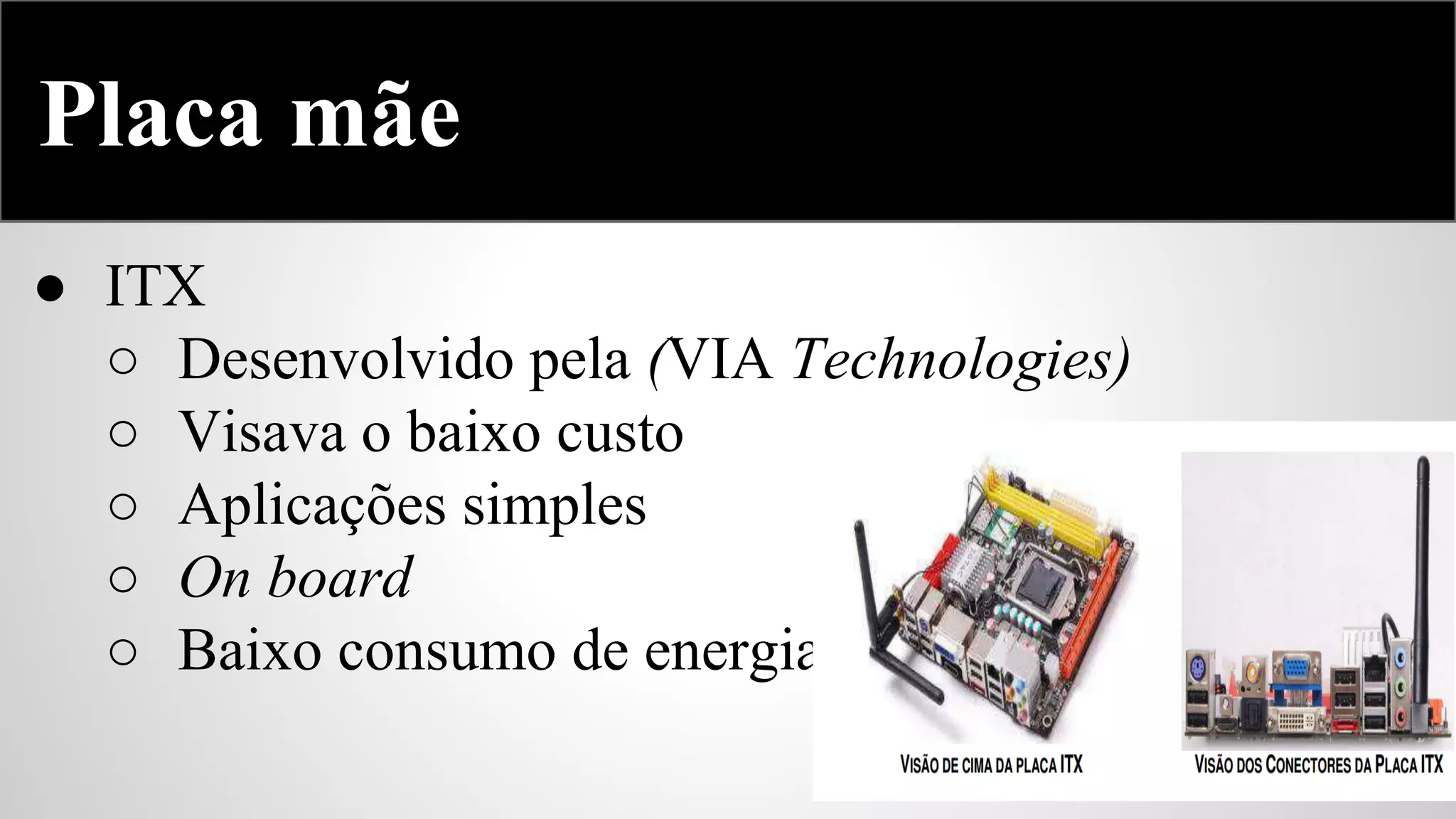

20. Placa mãe
● ITX
○ Desenvolvido pela (VIA Technologies)
○ Visava o baixo custo
○ Aplicações simples
○ On board
○ Baixo consumo de energia

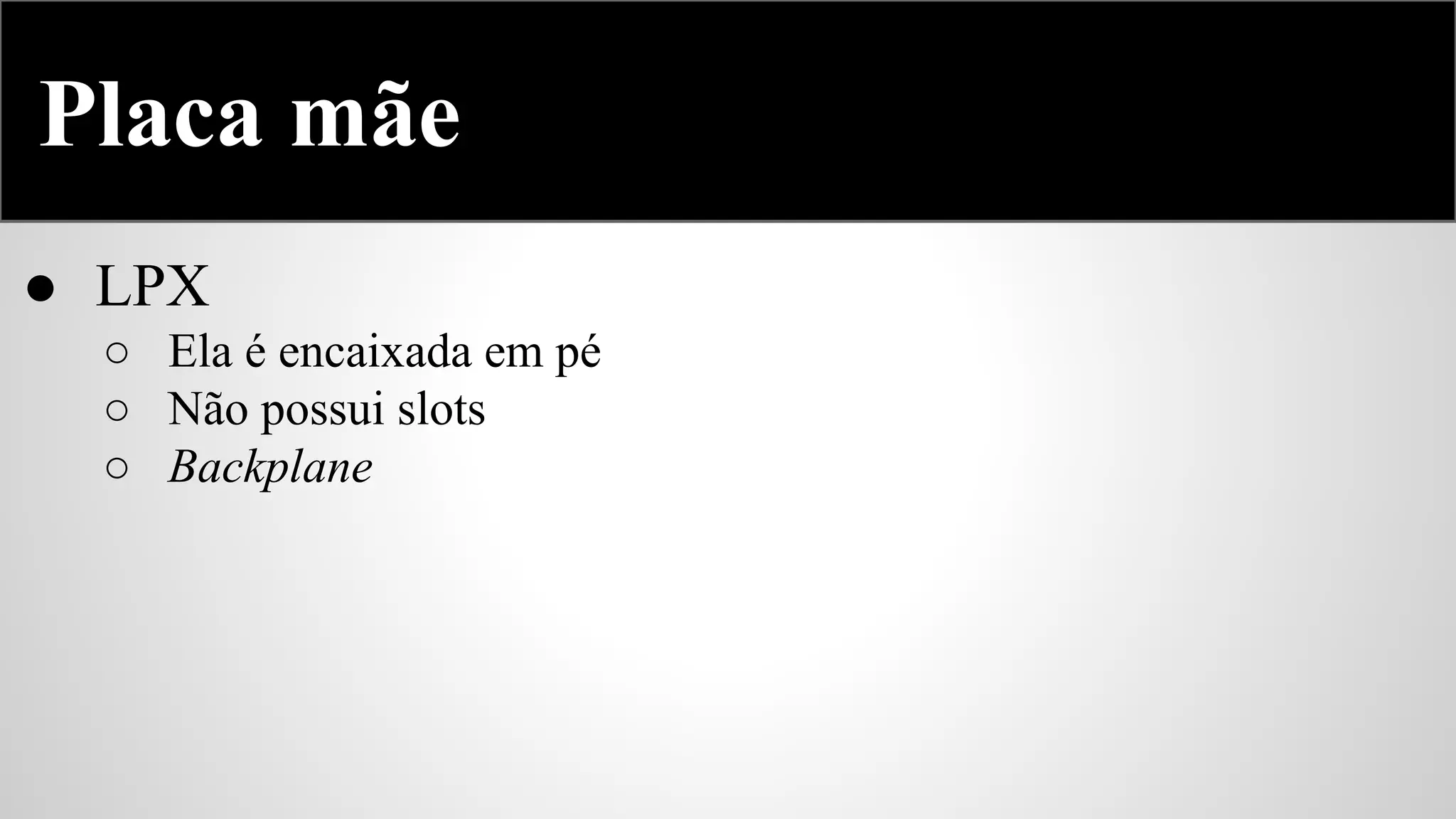

21. Placa mãe
● LPX
○ Ela é encaixada em pé
○ Não possui slots
○ Backplane

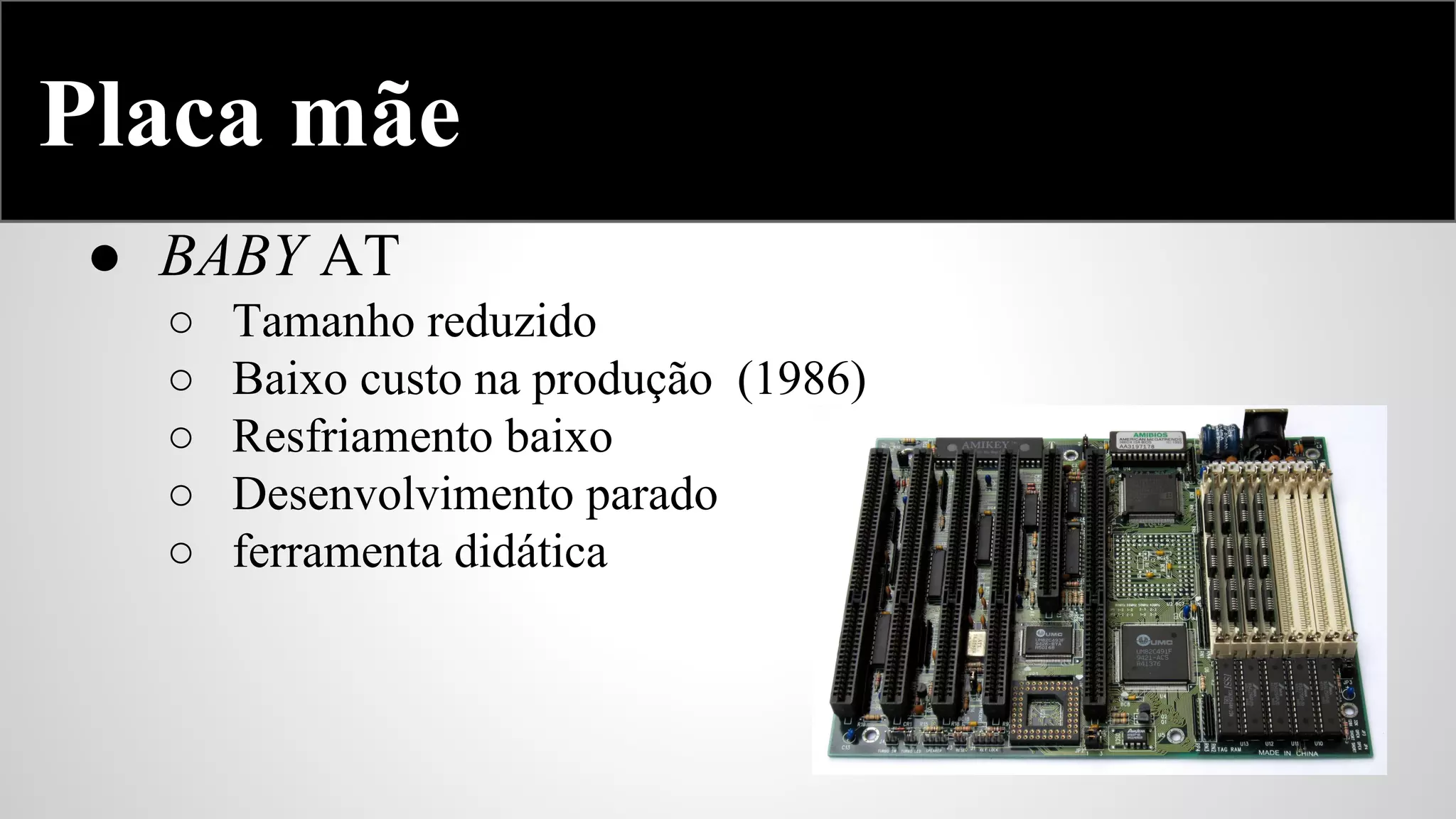

22. Placa mãe
● BABY AT
○
○
○
○
○
Tamanho reduzido
Baixo custo na produção (1986)
Resfriamento baixo
Desenvolvimento parado
ferramenta didática

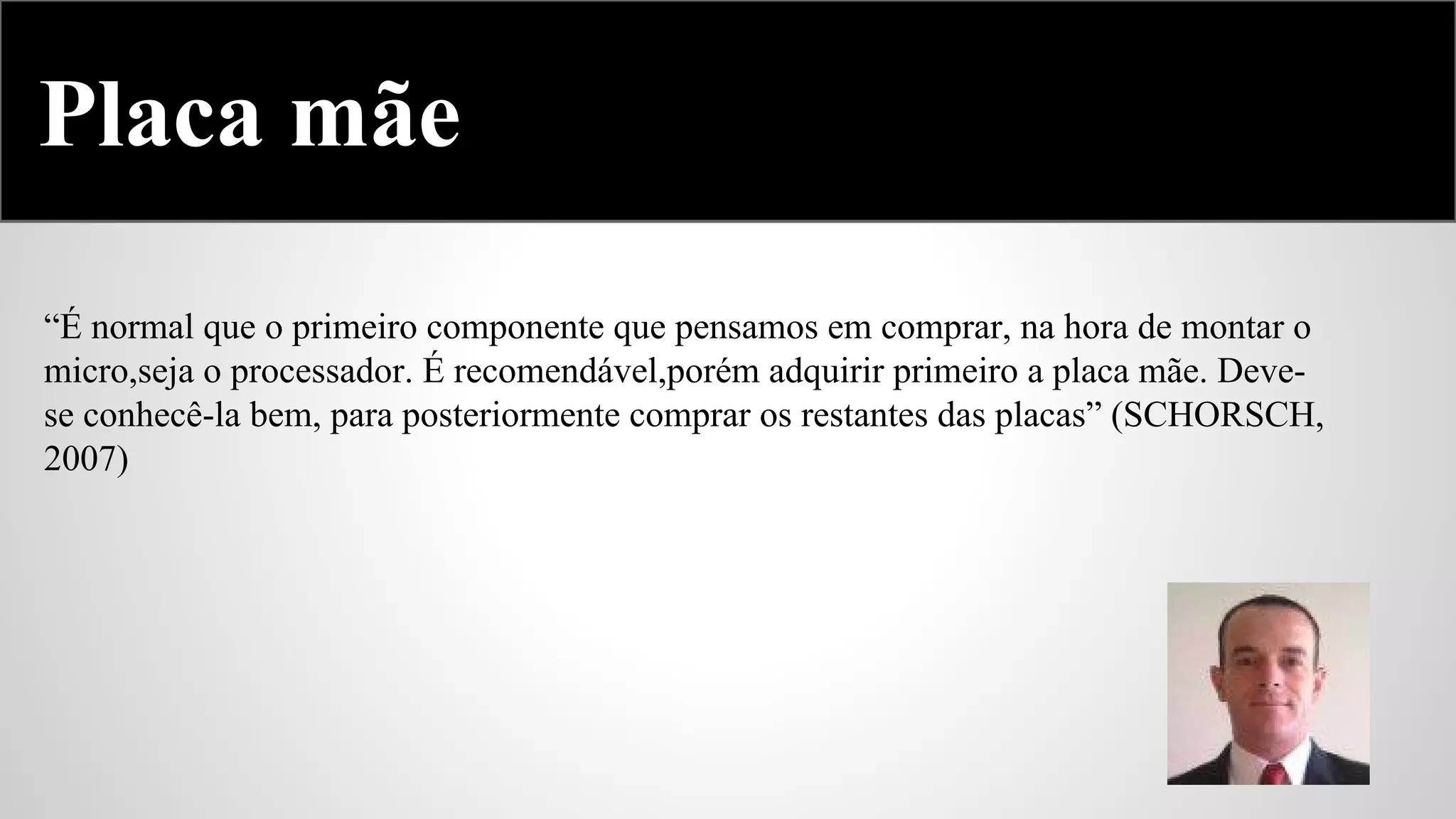

23. Placa mãe
“É normal que o primeiro componente que pensamos em comprar, na hora de montar o
micro,seja o processador. É recomendável,porém adquirir primeiro a placa mãe. Devese conhecê-la bem, para posteriormente comprar os restantes das placas” (SCHORSCH,
2007)
25. Hard Disk
HD (Hard Disk)
● Sistema de armazenamento de alta capacidade
● Local onde se encontra a maior parte da
memória secundária
● Quanto maior a capacidade do HD maior será
a quantidade de dados que poderá ser

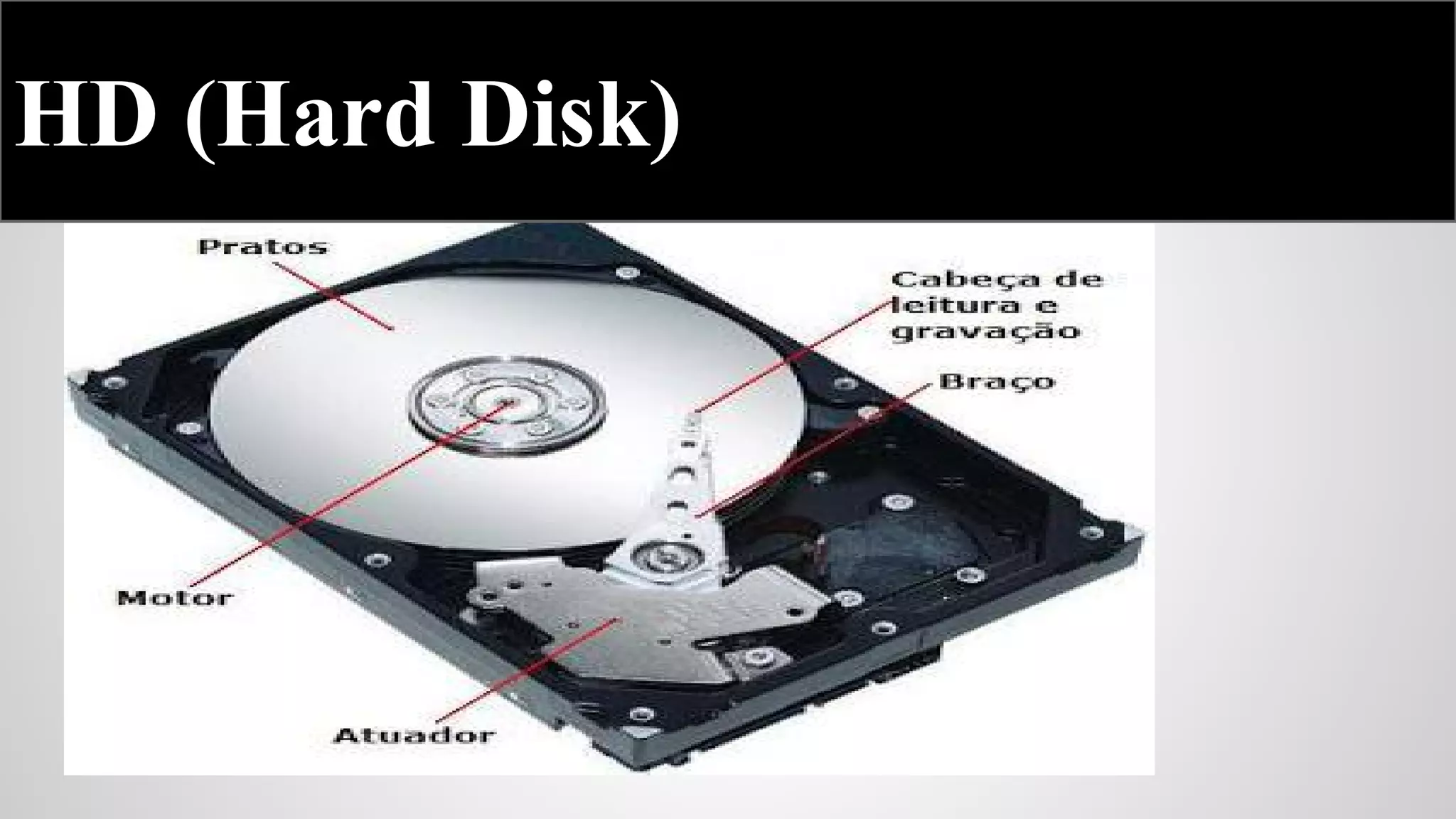

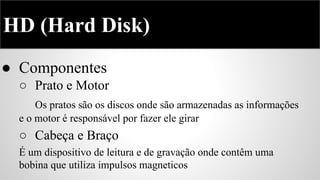

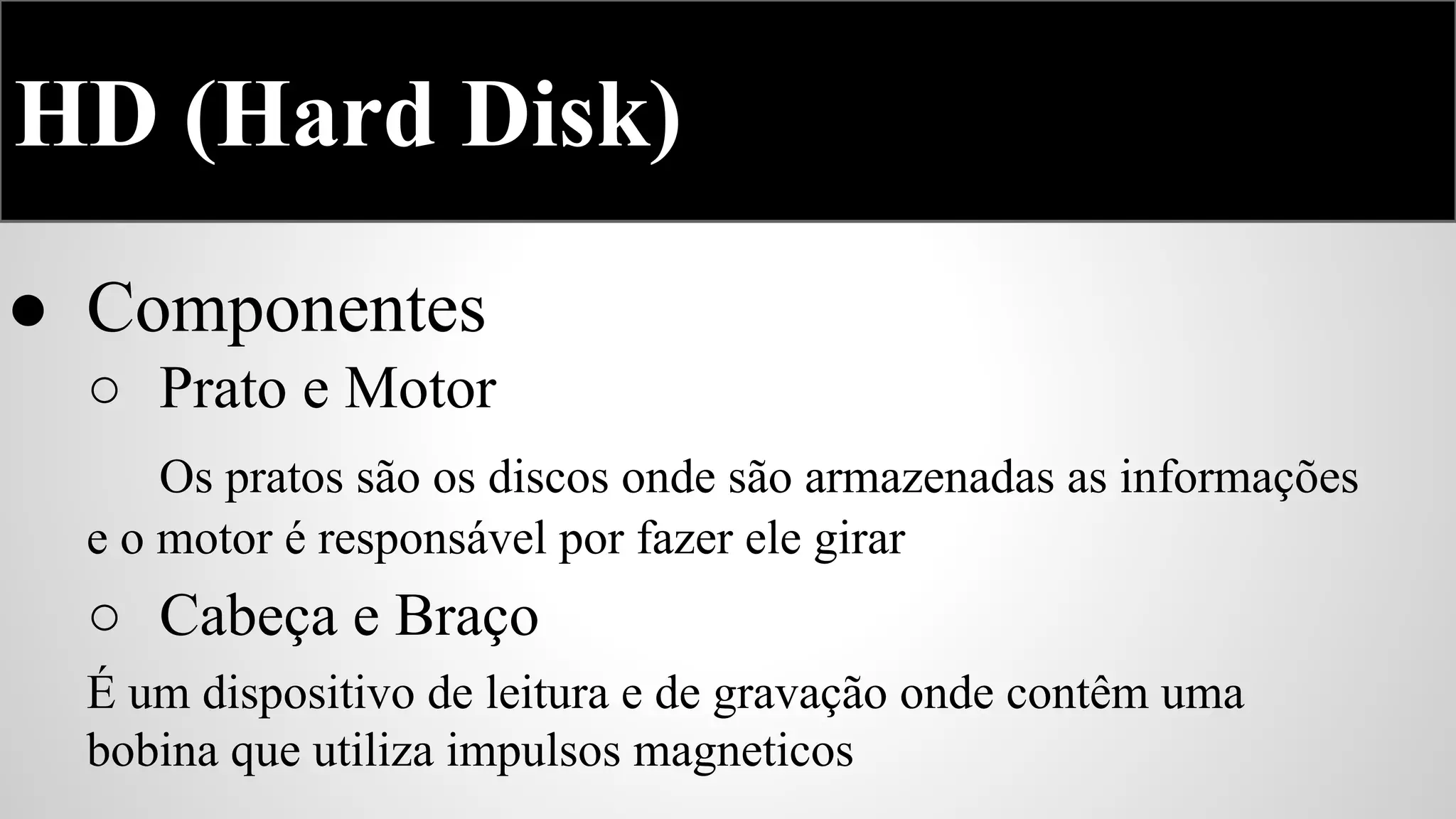

26. HD (Hard Disk)
● Componentes
○ Prato e Motor
Os pratos são os discos onde são armazenadas as informações
e o motor é responsável por fazer ele girar
○ Cabeça e Braço
É um dispositivo de leitura e de gravação onde contêm uma
bobina que utiliza impulsos magneticos

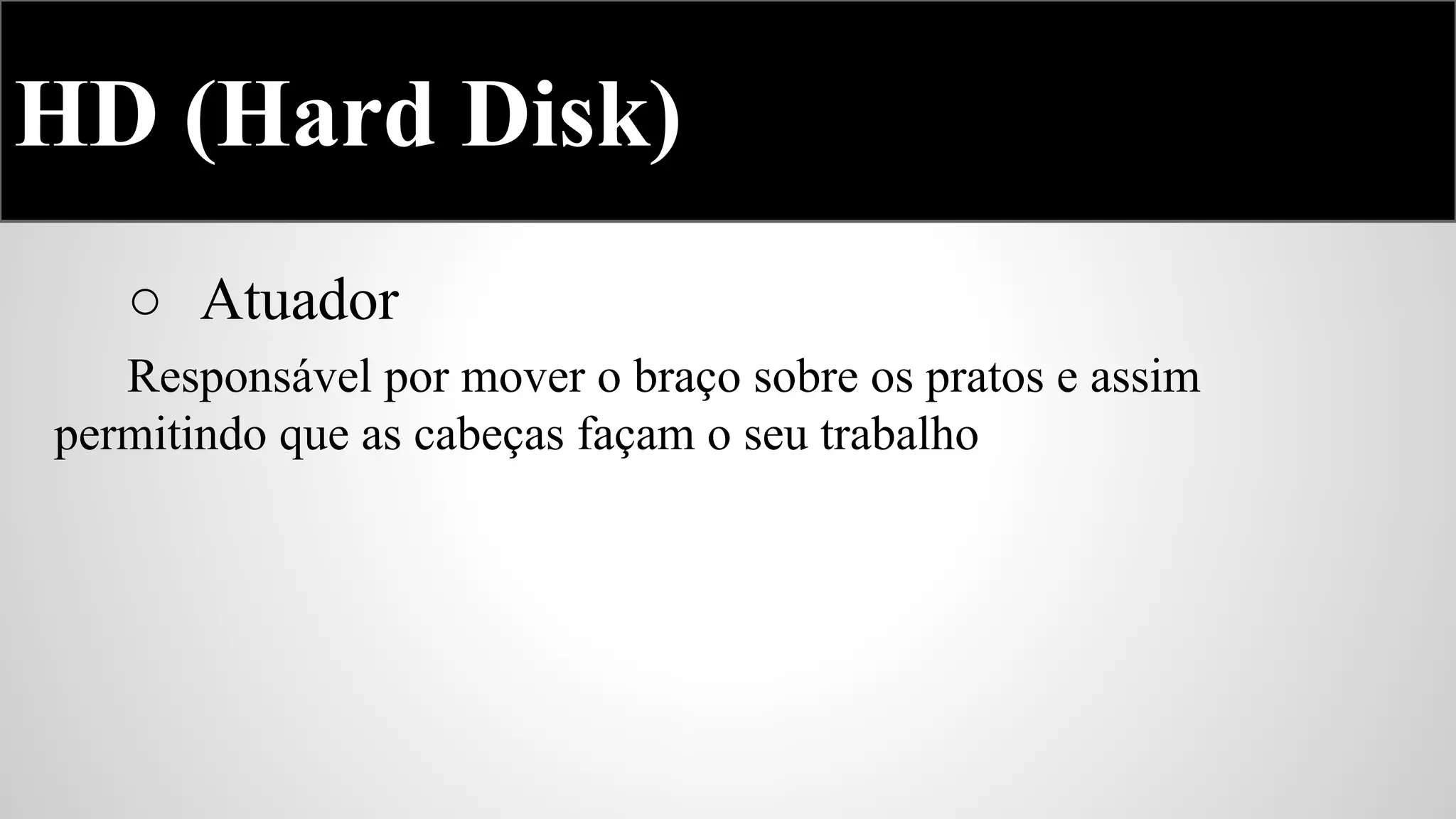

27. HD (Hard Disk)
○ Atuador
Responsável por mover o braço sobre os pratos e assim
permitindo que as cabeças façam o seu trabalho

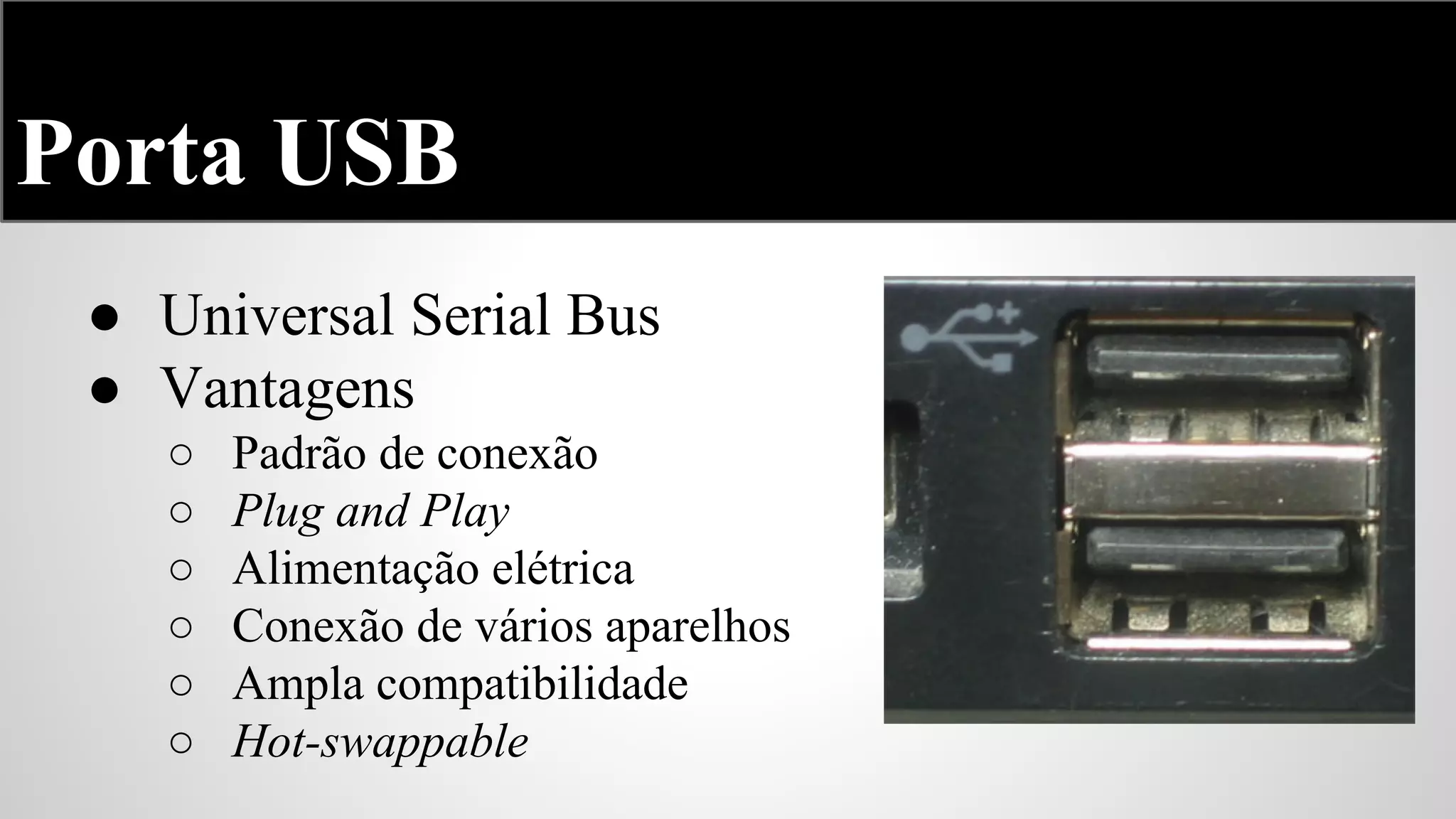

42. Porta USB
● Universal Serial Bus
● Vantagens
○
○
○
○
○
○
Padrão de conexão
Plug and Play
Alimentação elétrica
Conexão de vários aparelhos
Ampla compatibilidade
Hot-swappable

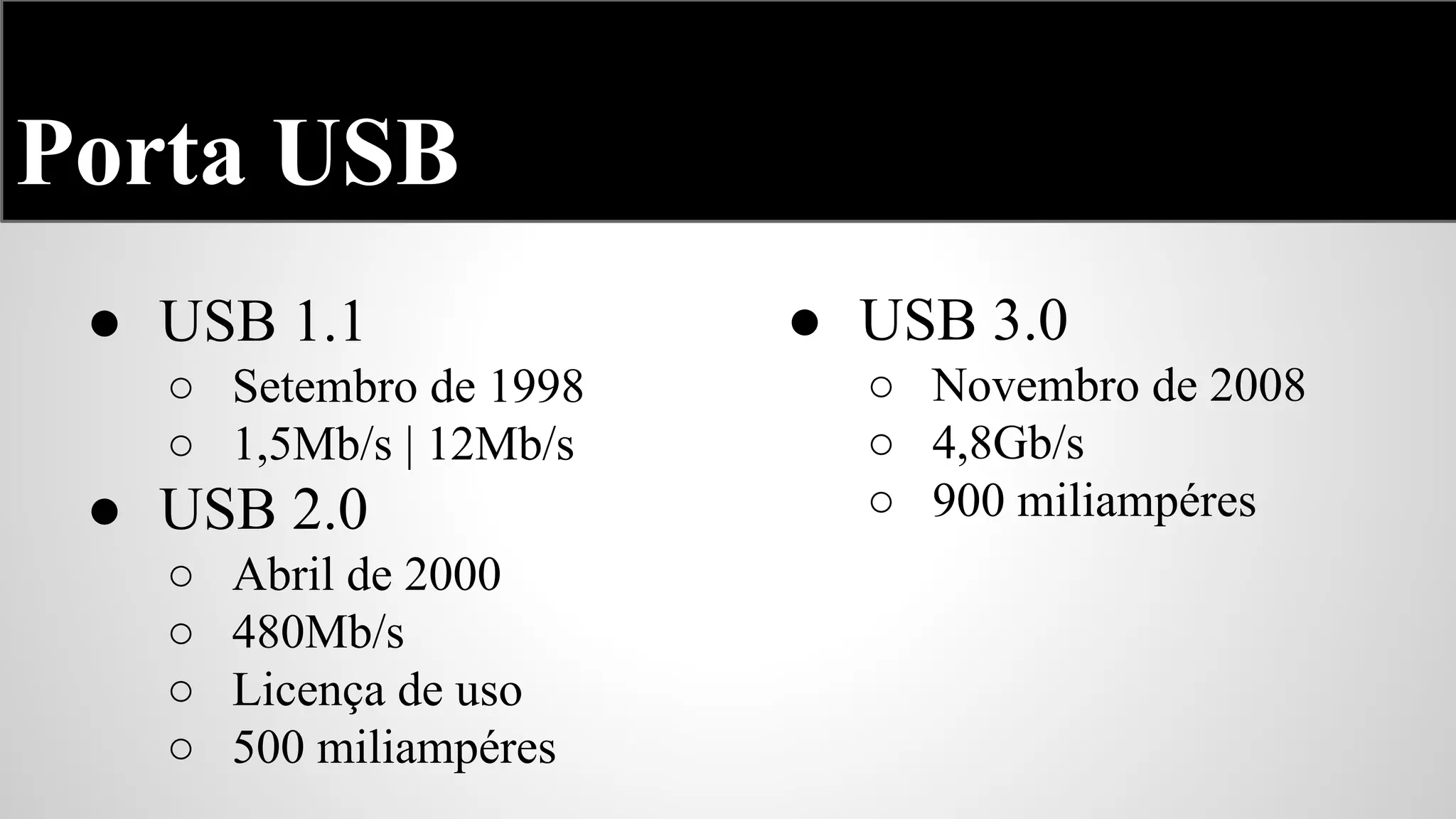

43. Porta USB
● USB 1.1
○ Setembro de 1998
○ 1,5Mb/s | 12Mb/s
● USB 2.0
○
○
○
○
Abril de 2000
480Mb/s
Licença de uso
500 miliampéres
● USB 3.0
○ Novembro de 2008
○ 4,8Gb/s
○ 900 miliampéres

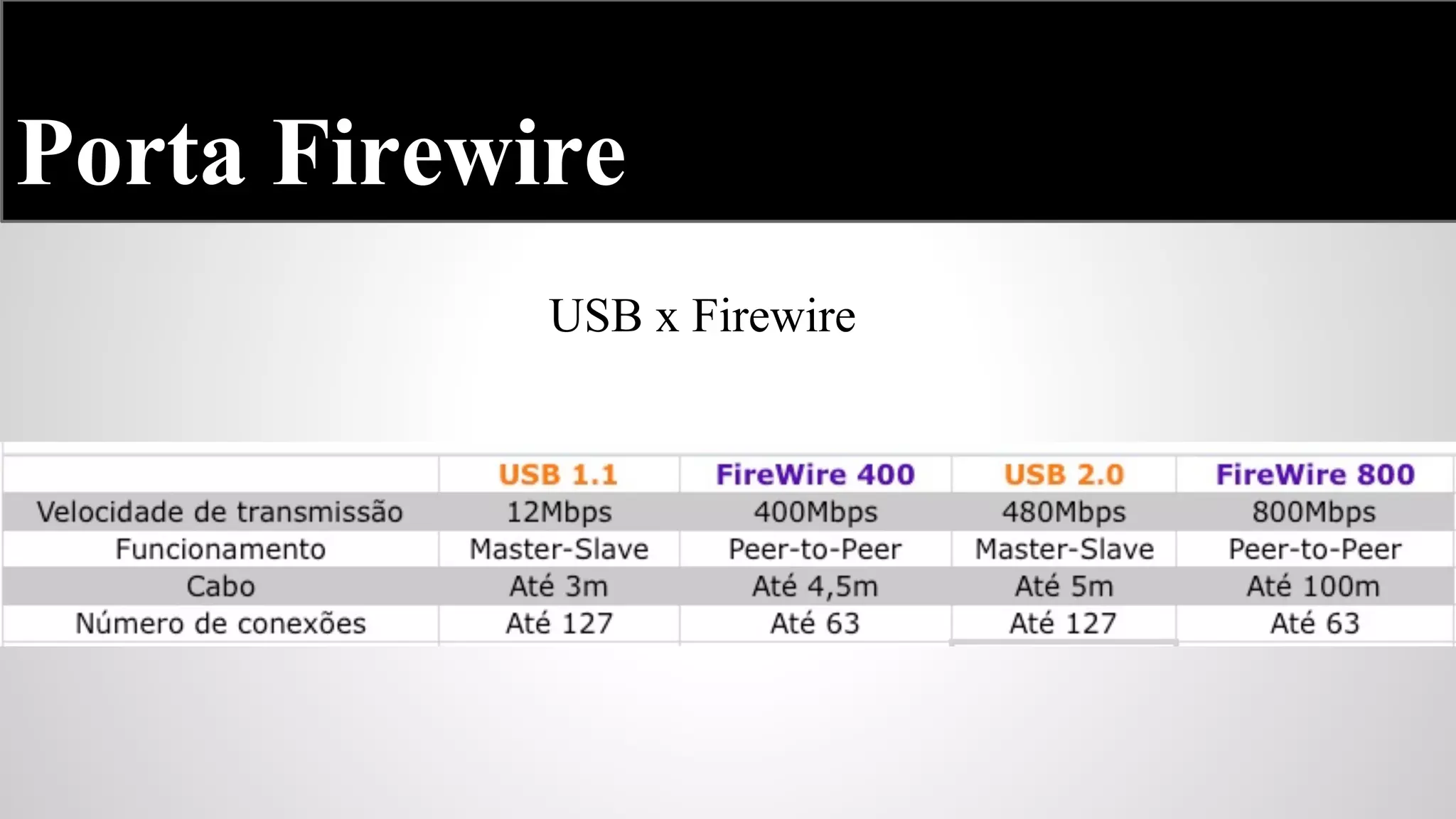

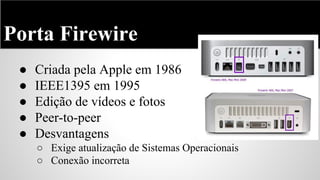

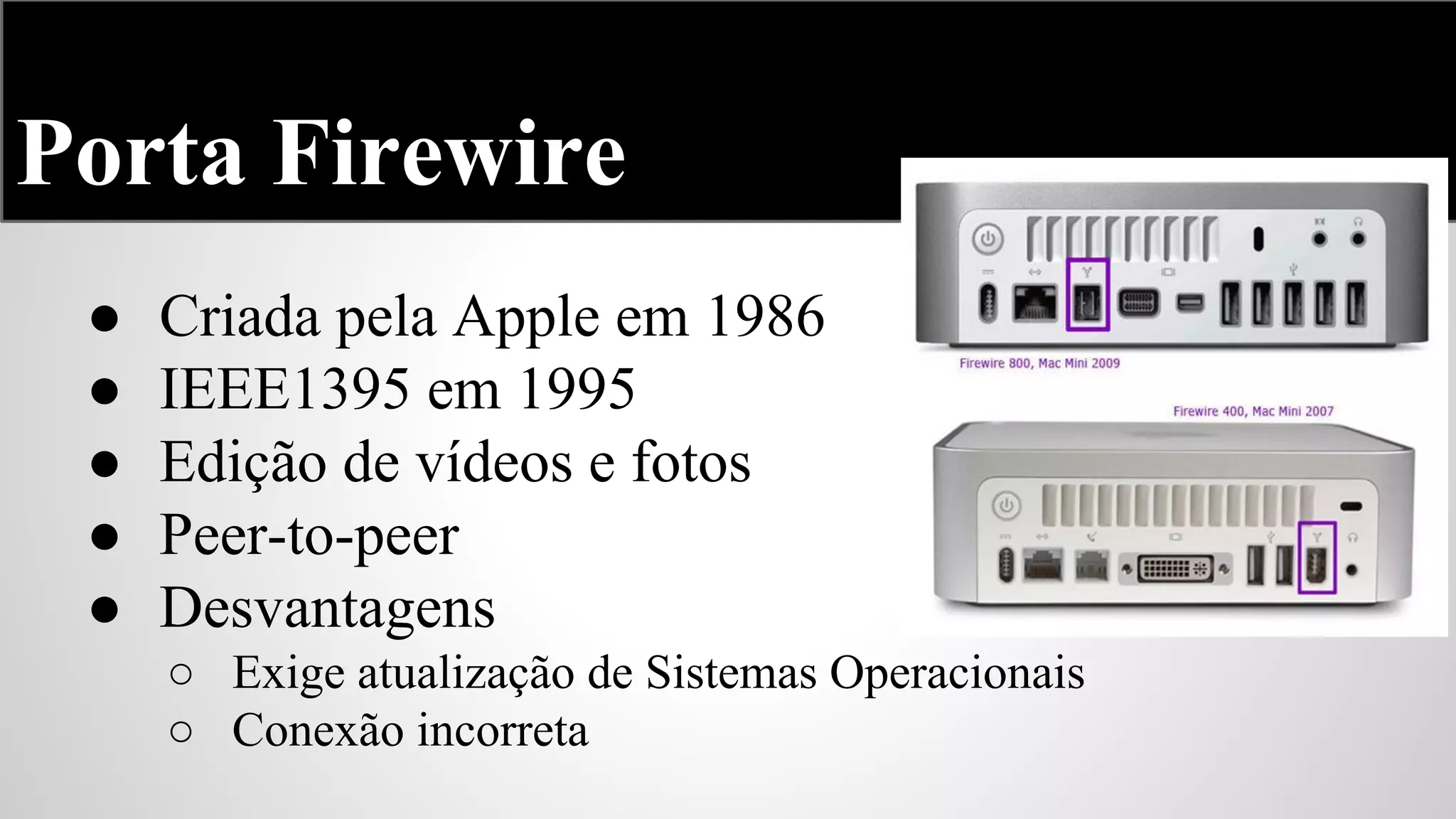

45. Porta Firewire
●
●
●
●
●
Criada pela Apple em 1986
IEEE1395 em 1995
Edição de vídeos e fotos
Peer-to-peer
Desvantagens
○ Exige atualização de Sistemas Operacionais
○ Conexão incorreta

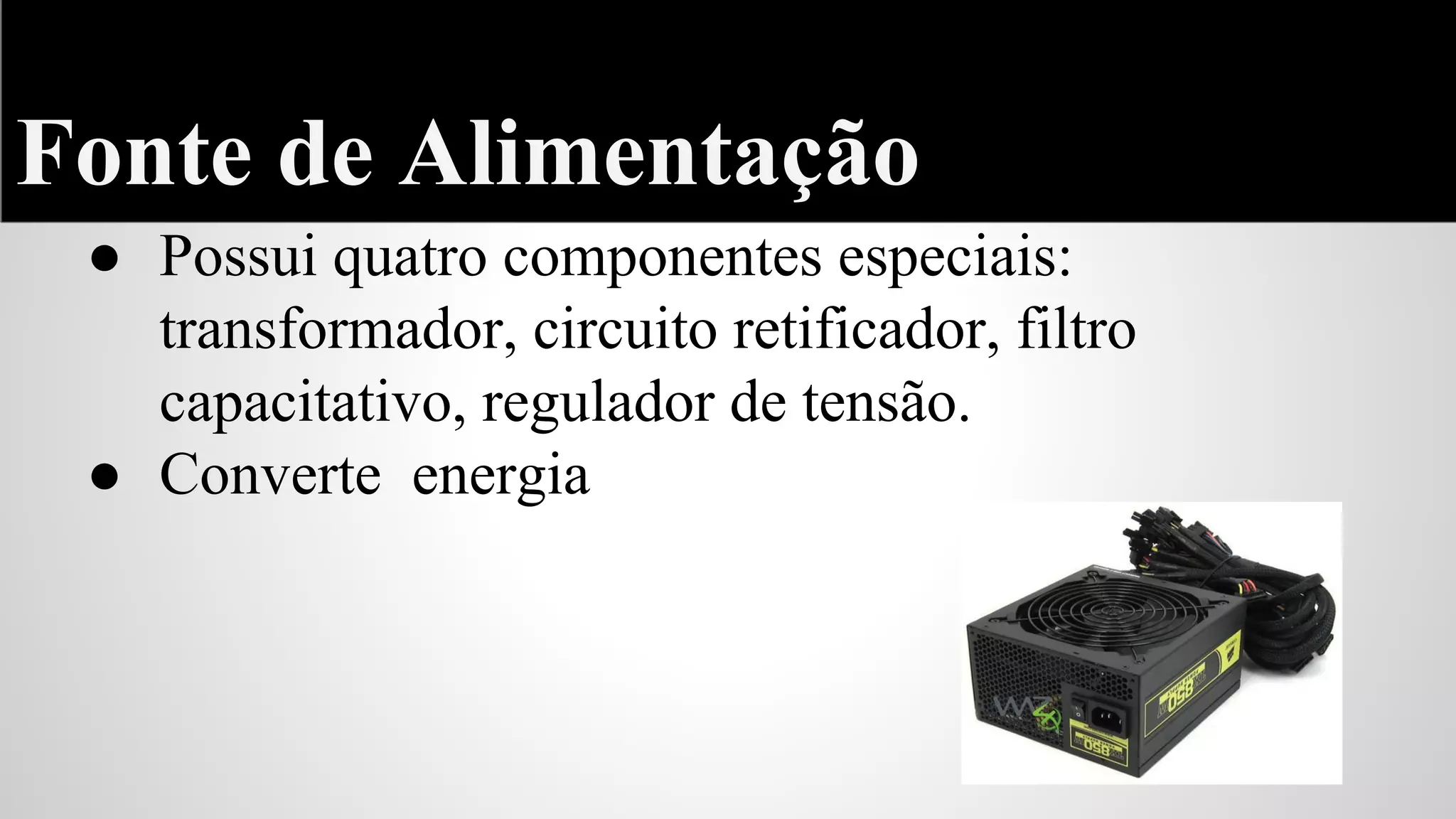

50. Fonte de Alimentação
● Possui quatro componentes especiais:
transformador, circuito retificador, filtro
capacitativo, regulador de tensão.
● Converte energia
51. Fonte de Alimentação

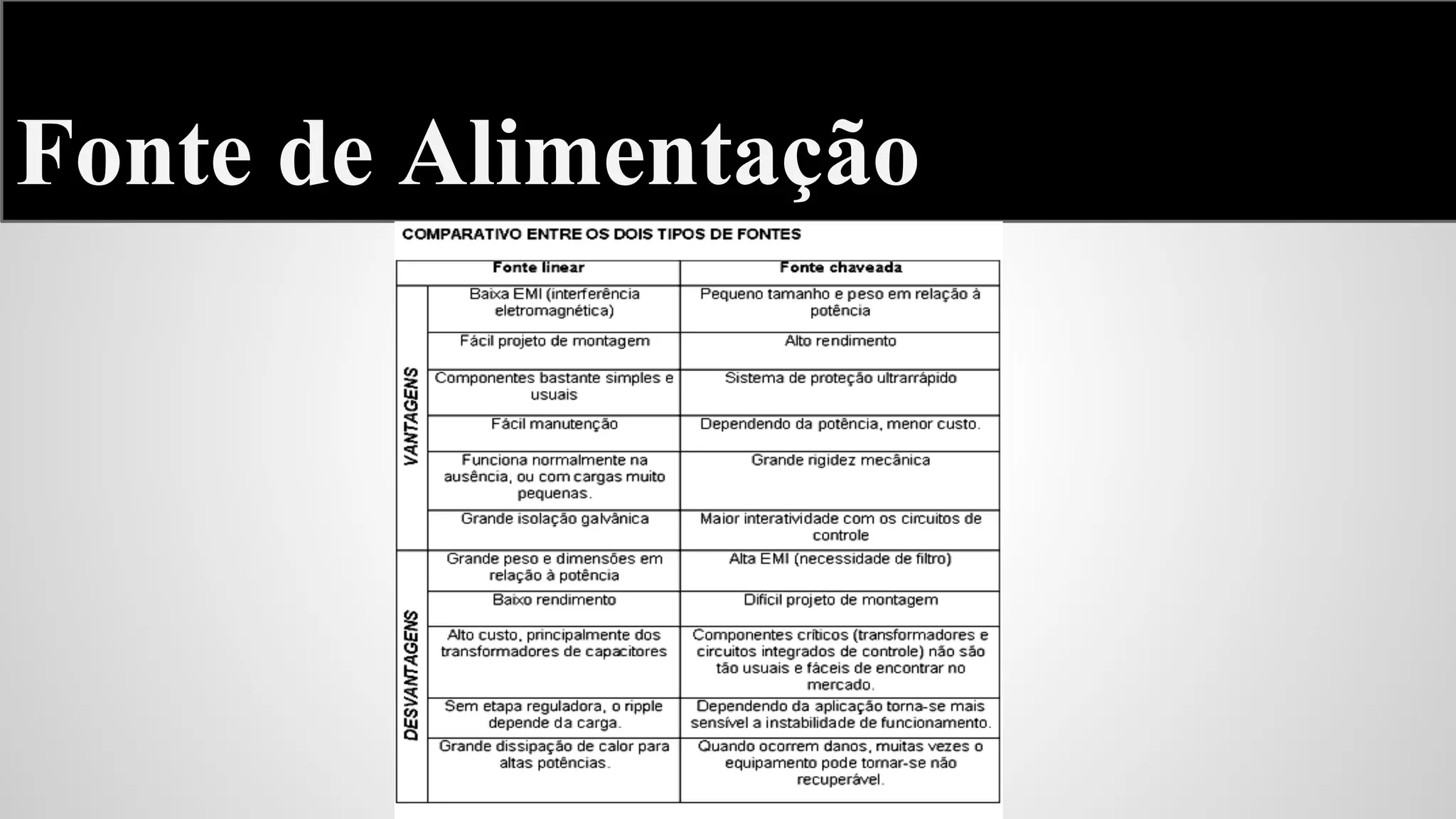

● Fonte linear
● Fonte chaveada

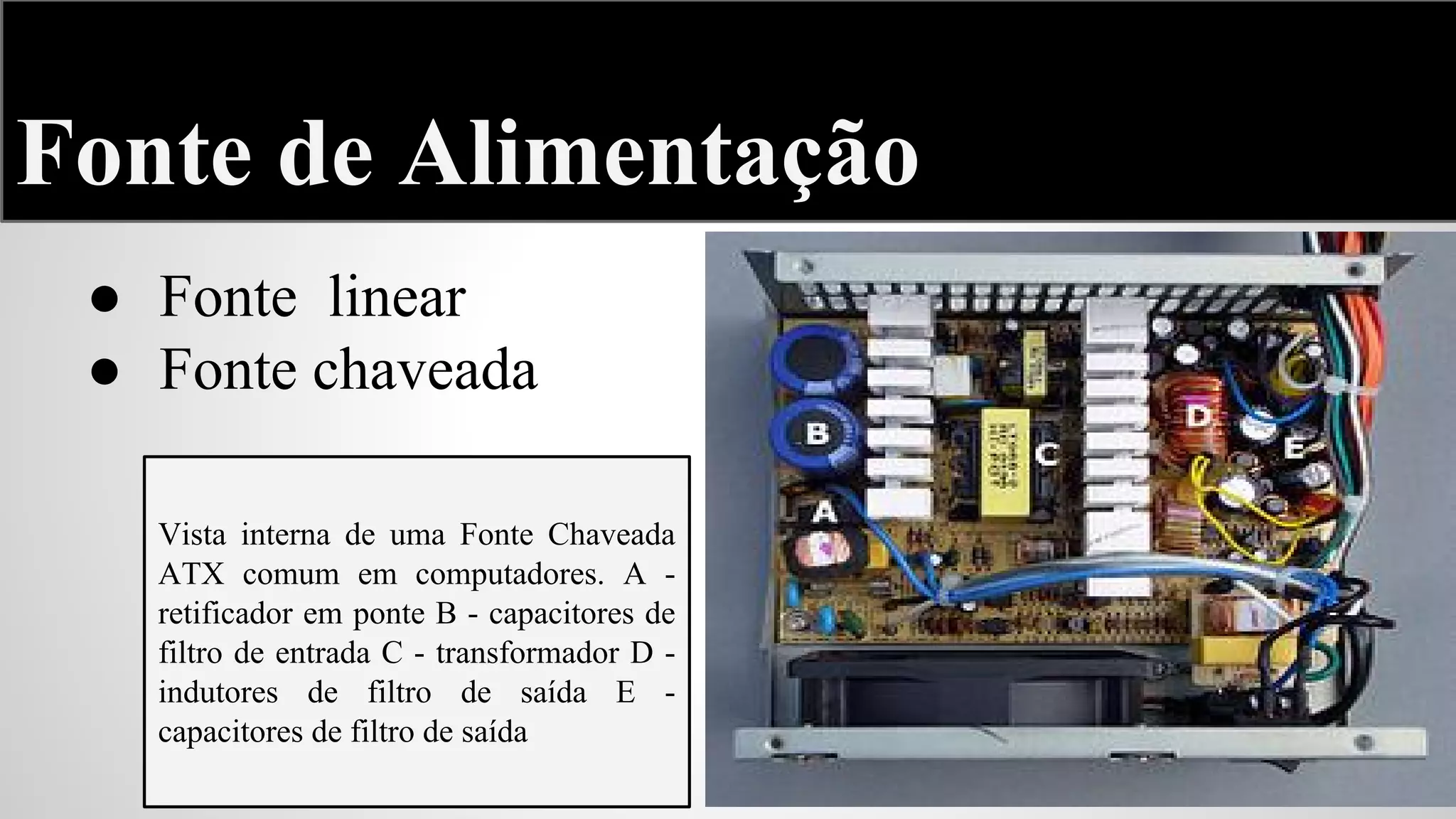

Vista interna de uma Fonte Chaveada
ATX comum em computadores. A retificador em ponte B - capacitores de
filtro de entrada C - transformador D indutores de filtro de saída E capacitores de filtro de saída

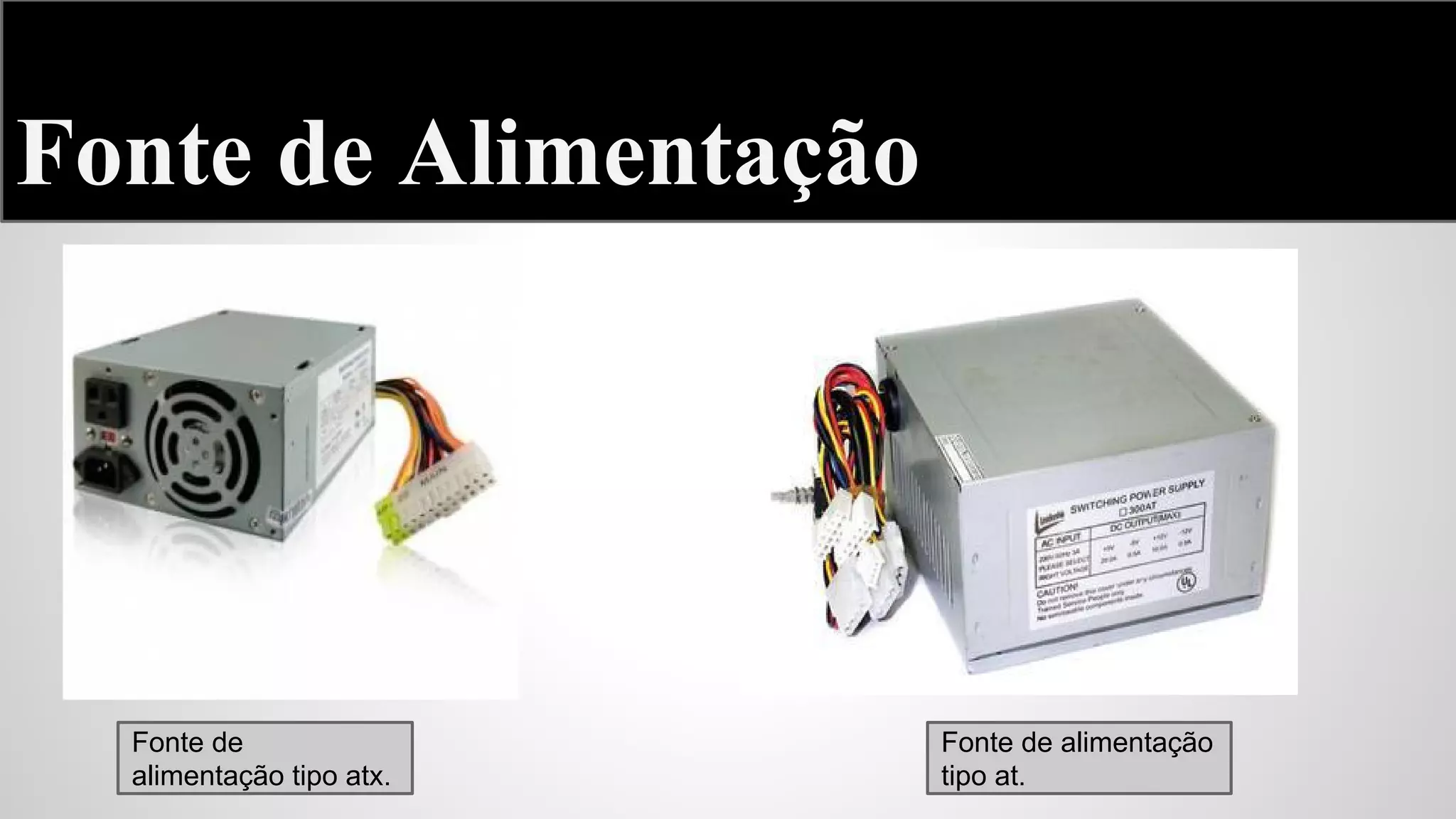

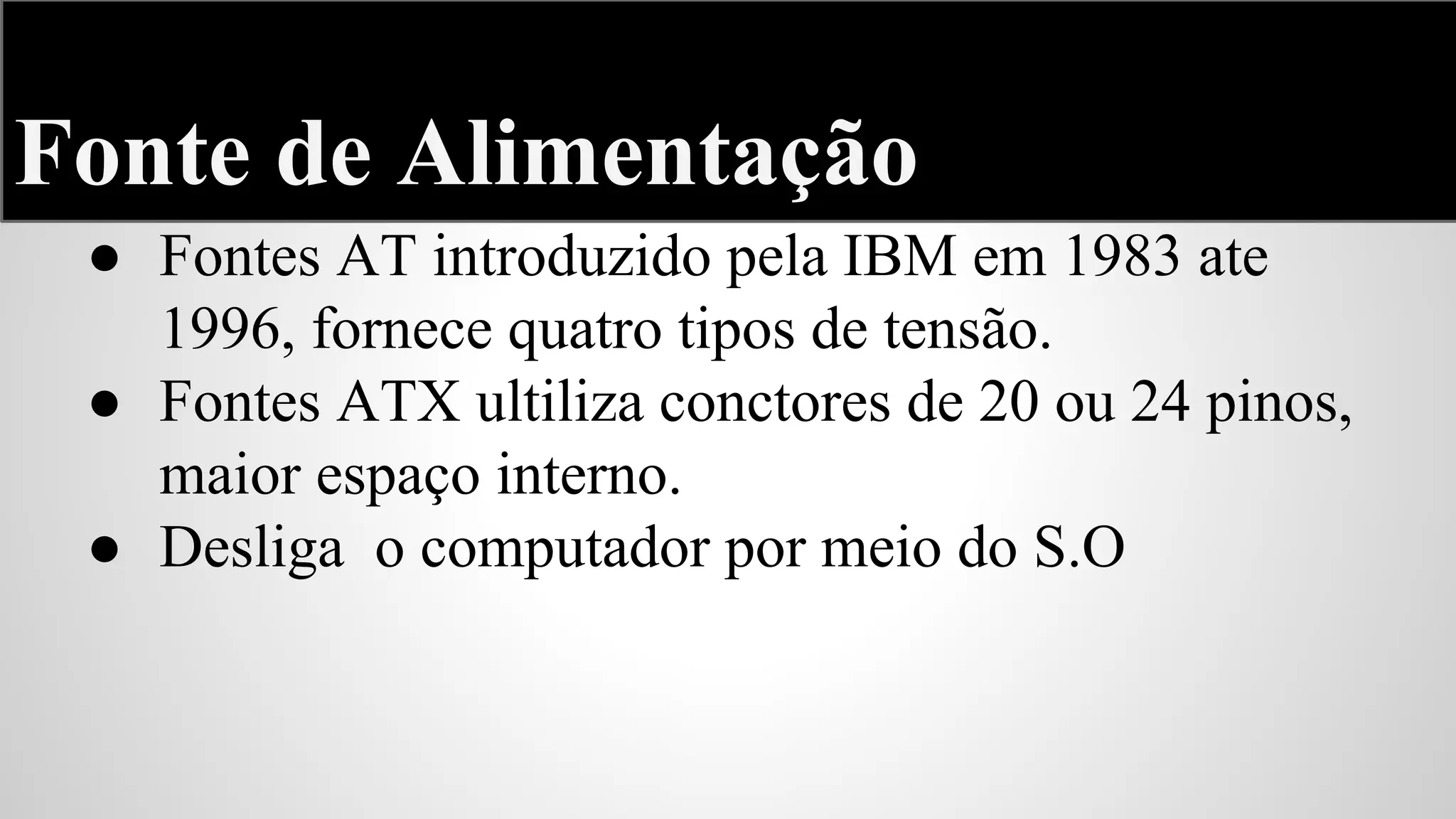

53. Fonte de Alimentação
● Fontes AT introduzido pela IBM em 1983 ate
1996, fornece quatro tipos de tensão.
● Fontes ATX ultiliza conctores de 20 ou 24 pinos,
maior espaço interno.
● Desliga o computador por meio do S.O

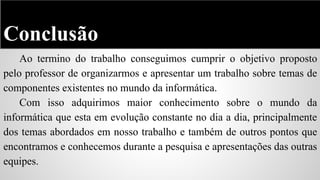

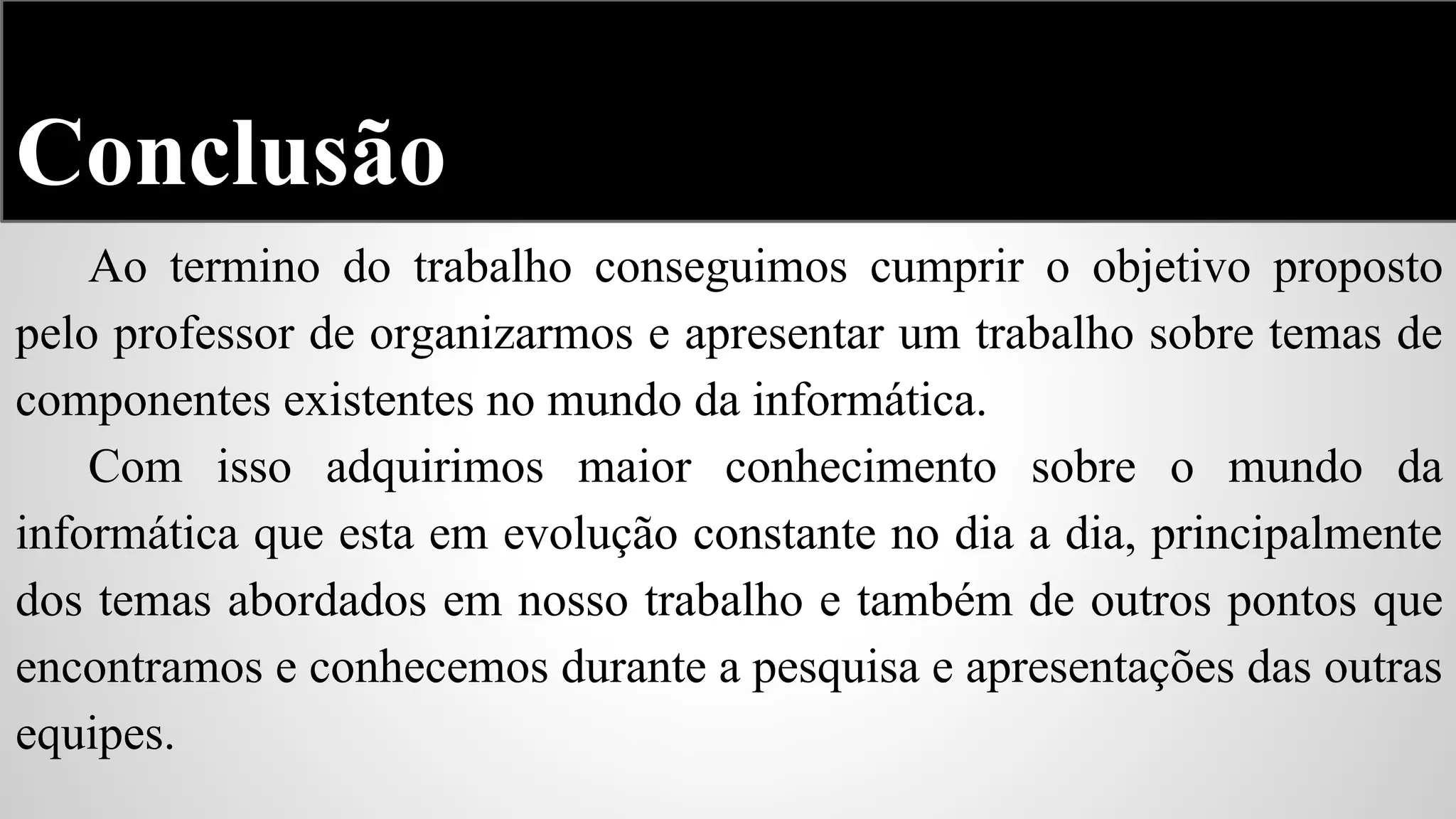

57. Conclusão
Ao termino do trabalho conseguimos cumprir o objetivo proposto
pelo professor de organizarmos e apresentar um trabalho sobre temas de
componentes existentes no mundo da informática.
Com isso adquirimos maior conhecimento sobre o mundo da
informática que esta em evolução constante no dia a dia, principalmente
dos temas abordados em nosso trabalho e também de outros pontos que
encontramos e conhecemos durante a pesquisa e apresentações das outras
equipes.

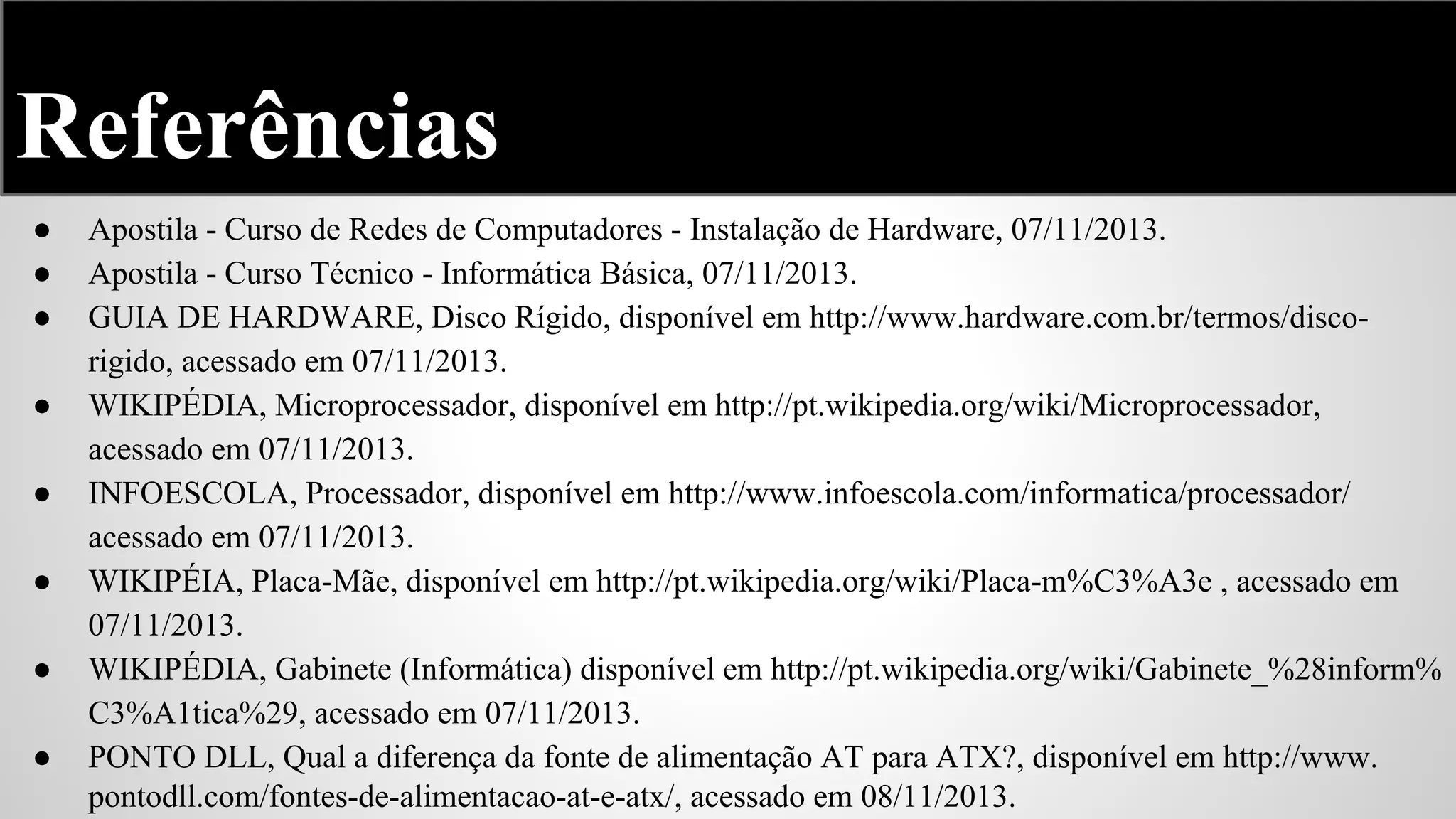

58. Referências
●
●
●
●
●
●
●
●
Apostila - Curso de Redes de Computadores - Instalação de Hardware, 07/11/2013.
Apostila - Curso Técnico - Informática Básica, 07/11/2013.
GUIA DE HARDWARE, Disco Rígido, disponível em http://www.hardware.com.br/termos/discorigido, acessado em 07/11/2013.
WIKIPÉDIA, Microprocessador, disponível em http://pt.wikipedia.org/wiki/Microprocessador,
acessado em 07/11/2013.
INFOESCOLA, Processador, disponível em http://www.infoescola.com/informatica/processador/
acessado em 07/11/2013.
WIKIPÉIA, Placa-Mãe, disponível em http://pt.wikipedia.org/wiki/Placa-m%C3%A3e , acessado em
07/11/2013.
WIKIPÉDIA, Gabinete (Informática) disponível em http://pt.wikipedia.org/wiki/Gabinete_%28inform%
C3%A1tica%29, acessado em 07/11/2013.
PONTO DLL, Qual a diferença da fonte de alimentação AT para ATX?, disponível em http://www.
pontodll.com/fontes-de-alimentacao-at-e-atx/, acessado em 08/11/2013.

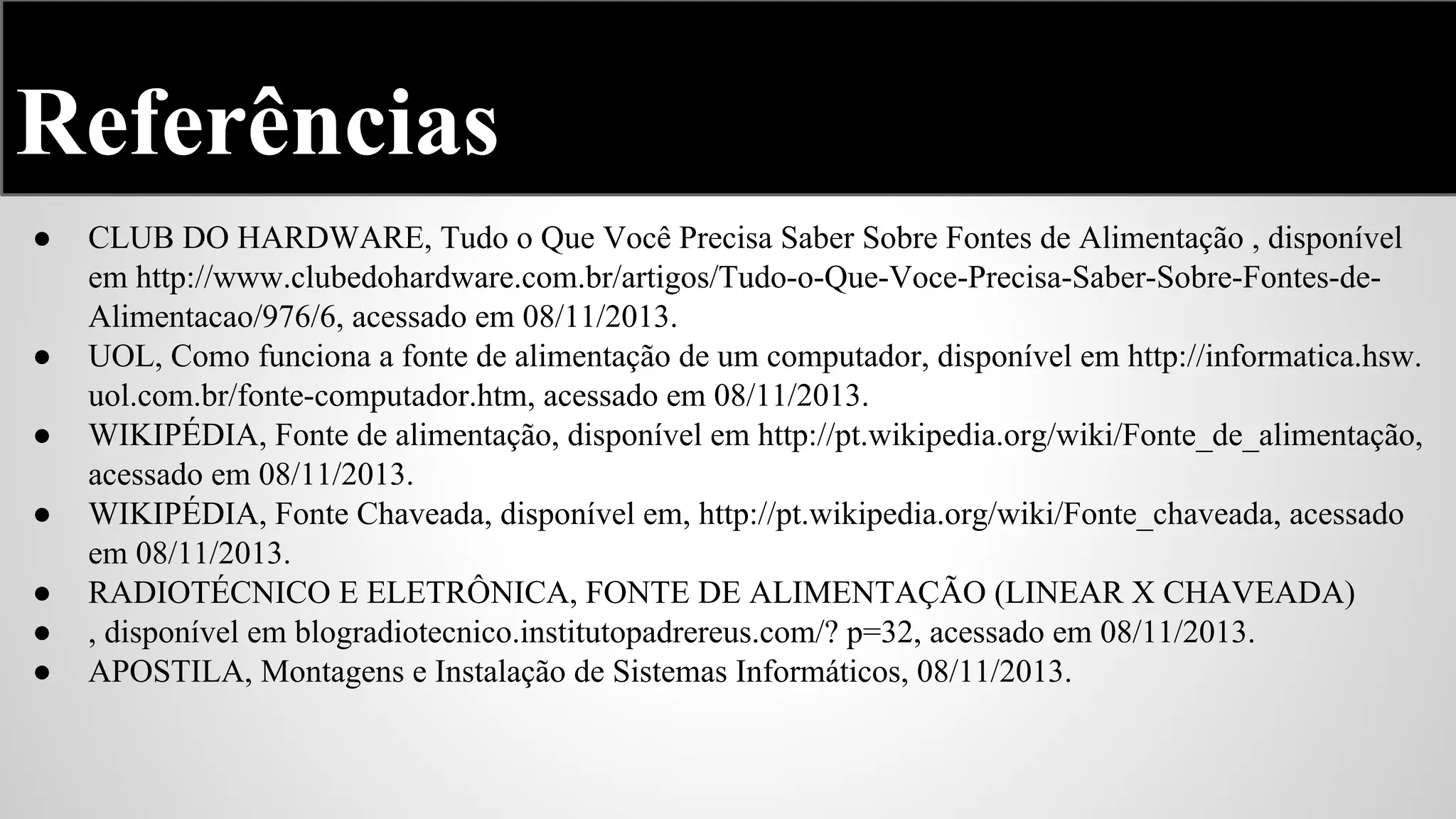

59. Referências
●
●
●
●
●
●
●
CLUB DO HARDWARE, Tudo o Que Você Precisa Saber Sobre Fontes de Alimentação , disponível
em http://www.clubedohardware.com.br/artigos/Tudo-o-Que-Voce-Precisa-Saber-Sobre-Fontes-deAlimentacao/976/6, acessado em 08/11/2013.
UOL, Como funciona a fonte de alimentação de um computador, disponível em http://informatica.hsw.
uol.com.br/fonte-computador.htm, acessado em 08/11/2013.
WIKIPÉDIA, Fonte de alimentação, disponível em http://pt.wikipedia.org/wiki/Fonte_de_alimentação,
acessado em 08/11/2013.
WIKIPÉDIA, Fonte Chaveada, disponível em, http://pt.wikipedia.org/wiki/Fonte_chaveada, acessado
em 08/11/2013.
RADIOTÉCNICO E ELETRÔNICA, FONTE DE ALIMENTAÇÃO (LINEAR X CHAVEADA)
, disponível em blogradiotecnico.institutopadrereus.com/? p=32, acessado em 08/11/2013.
APOSTILA, Montagens e Instalação de Sistemas Informáticos, 08/11/2013.

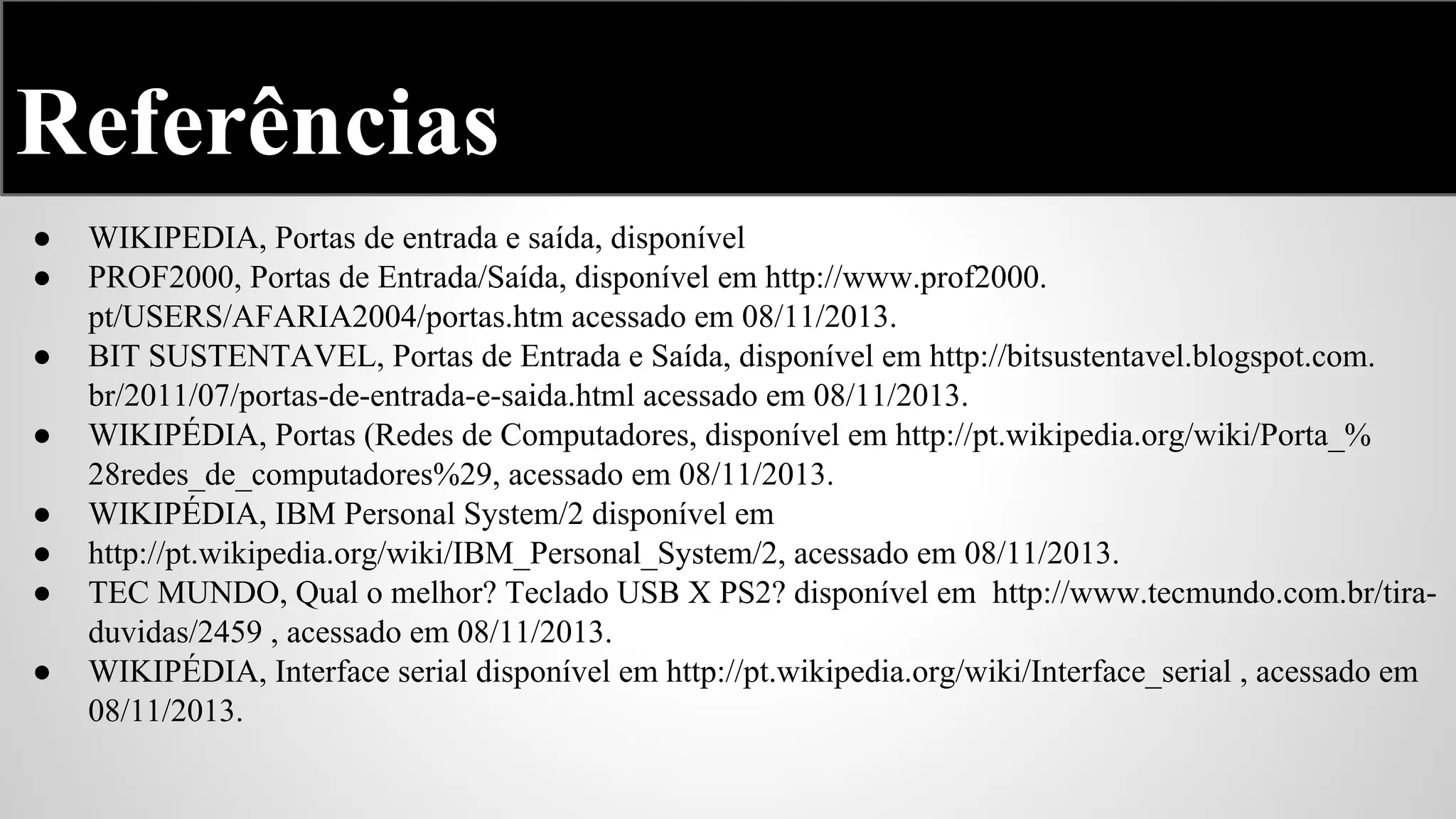

60. Referências
●
●
●
●
●
●
●
●
WIKIPEDIA, Portas de entrada e saída, disponível
PROF2000, Portas de Entrada/Saída, disponível em http://www.prof2000.
pt/USERS/AFARIA2004/portas.htm acessado em 08/11/2013.
BIT SUSTENTAVEL, Portas de Entrada e Saída, disponível em http://bitsustentavel.blogspot.com.
br/2011/07/portas-de-entrada-e-saida.html acessado em 08/11/2013.
WIKIPÉDIA, Portas (Redes de Computadores, disponível em http://pt.wikipedia.org/wiki/Porta_%
28redes_de_computadores%29, acessado em 08/11/2013.
WIKIPÉDIA, IBM Personal System/2 disponível em
http://pt.wikipedia.org/wiki/IBM_Personal_System/2, acessado em 08/11/2013.
TEC MUNDO, Qual o melhor? Teclado USB X PS2? disponível em http://www.tecmundo.com.br/tiraduvidas/2459 , acessado em 08/11/2013.
WIKIPÉDIA, Interface serial disponível em http://pt.wikipedia.org/wiki/Interface_serial , acessado em
08/11/2013.

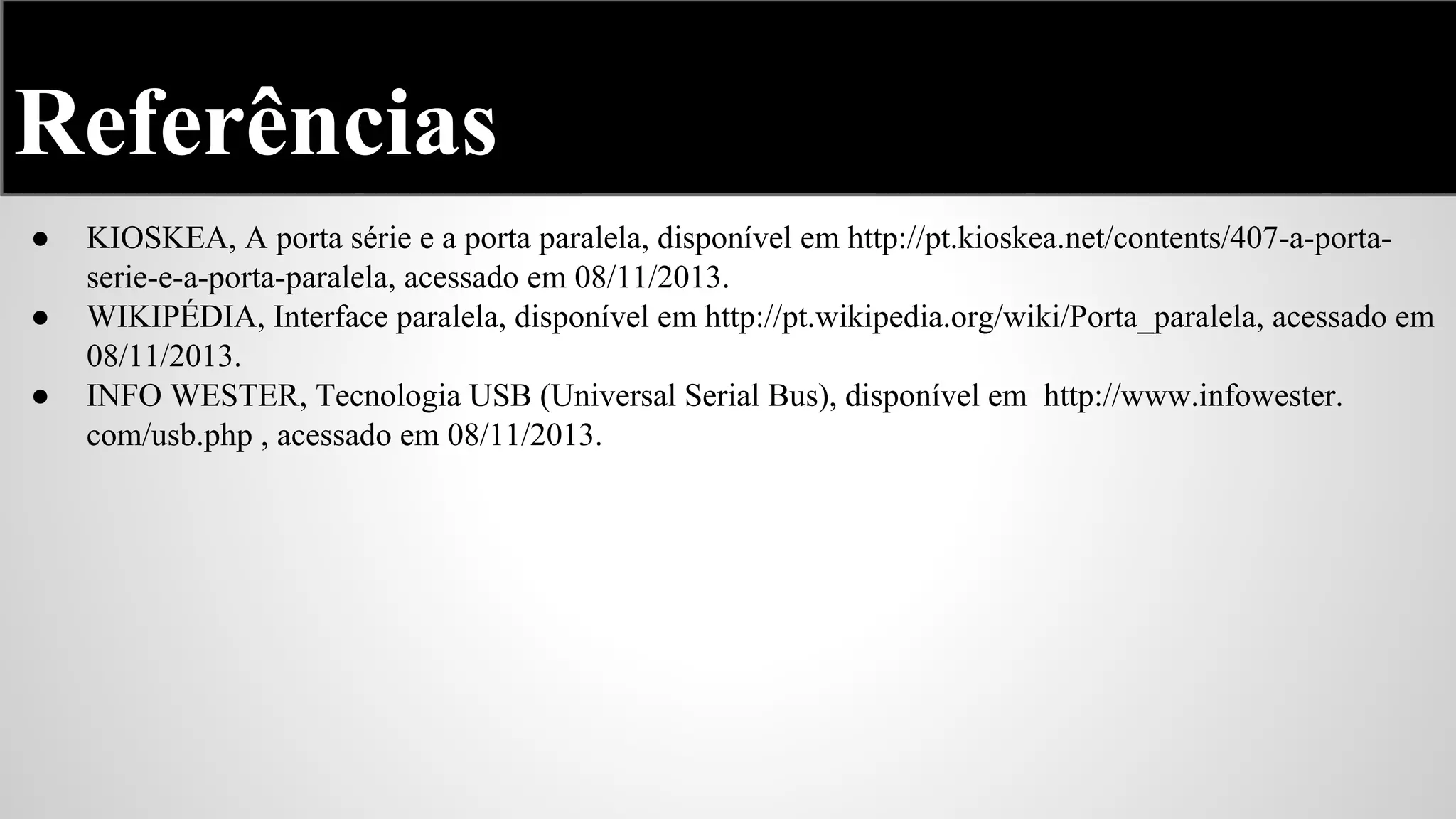

61. Referências
●
●
●
