O documento descreve como configurar um trunk SIP entre dois servidores Asterisk para permitir chamadas entre eles. Ele explica como criar clientes SIP em cada servidor para registrar no outro, definir proxies de saída e criar planos de discagem que permitam usuários discar prefixos específicos para realizar chamadas entre os servidores através do trunk SIP.

1. VoIP e NGN
Asterisk
Trunk
Frederico Madeira <fred@madeira.eng.br>
www.madeira.eng.br

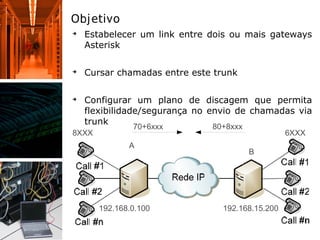

2. Objetivo
➔
Estabelecer um link entre dois ou mais gateways
Asterisk
➔
Cursar chamadas entre este trunk
➔
Configurar um plano de discagem que permita
flexibilidade/segurança no envio de chamadas via
trunk
A
B
8XXX 6XXX
192.168.0.100 192.168.15.200
80+8xxx70+6xxx

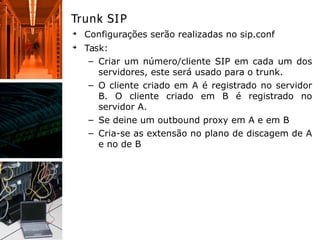

3. Trunk SIP
➔
Configurações serão realizadas no sip.conf
➔
Task:
– Criar um número/cliente SIP em cada um dos
servidores, este será usado para o trunk.
– O cliente criado em A é registrado no servidor
B. O cliente criado em B é registrado no
servidor A.
– Se deine um outbound proxy em A e em B
– Cria-se as extensão no plano de discagem de A
e no de B

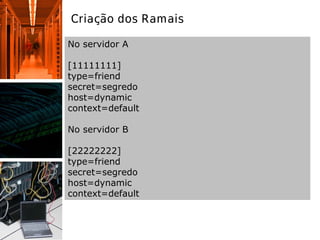

4. Criação dos Ramais
No servidor A
[11111111]
type=friend
secret=segredo
host=dynamic
context=default
No servidor B
[22222222]
type=friend
secret=segredo
host=dynamic
context=default

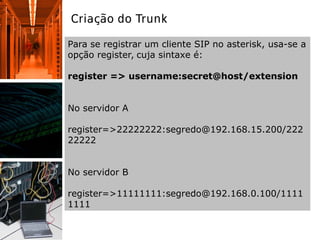

5. Criação do Trunk
Para se registrar um cliente SIP no asterisk, usa-se a
opção register, cuja sintaxe é:
register => username:secret@host/extension
No servidor A
register=>22222222:segredo@192.168.15.200/222
22222
No servidor B
register=>11111111:segredo@192.168.0.100/1111
1111

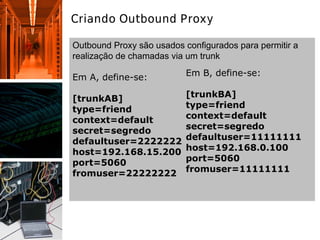

6. Criando Outbound Proxy
Outbound Proxy são usados configurados para permitir a
realização de chamadas via um trunk
Em A, define-se:
[trunkAB]
type=friend
context=default
secret=segredo
defaultuser=22222222
host=192.168.15.200
port=5060
fromuser=22222222
Em B, define-se:
[trunkBA]
type=friend
context=default
secret=segredo
defaultuser=11111111
host=192.168.0.100
port=5060
fromuser=11111111

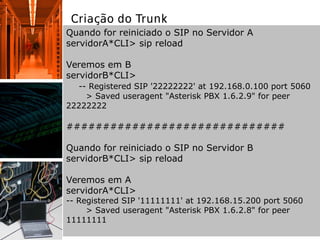

7. Criação do Trunk
Quando for reiniciado o SIP no Servidor A
servidorA*CLI> sip reload
Veremos em B
servidorB*CLI>
-- Registered SIP '22222222' at 192.168.0.100 port 5060
> Saved useragent "Asterisk PBX 1.6.2.9" for peer
22222222
##############################
Quando for reiniciado o SIP no Servidor B
servidorB*CLI> sip reload
Veremos em A
servidorA*CLI>
-- Registered SIP '11111111' at 192.168.15.200 port 5060
> Saved useragent "Asterisk PBX 1.6.2.8" for peer
11111111

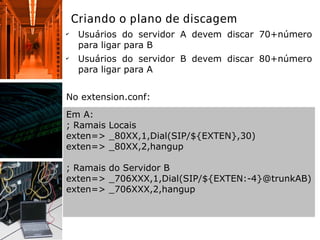

8. Criando o plano de discagem
✔
Usuários do servidor A devem discar 70+número
para ligar para B
✔
Usuários do servidor B devem discar 80+número
para ligar para A
No extension.conf:
Em A:
; Ramais Locais
exten=> _80XX,1,Dial(SIP/${EXTEN},30)
exten=> _80XX,2,hangup
; Ramais do Servidor B
exten=> _706XXX,1,Dial(SIP/${EXTEN:-4}@trunkAB)
exten=> _706XXX,2,hangup

9. Criando o plano de discagem
Em B:
; Ramais Locais
exten=> _60XX,1,Dial(SIP/${EXTEN},30)
exten=> _60XX,2,hangup
; Ramais do Servidor A
exten=> _808XXX,1,Dial(SIP/${EXTEN:-4}@trunkBA)
exten=> _808XXX,2,hangup
