O documento descreve como configurar uma central telefônica VOIP (RasPBX) em uma Raspberry Pi para realizar chamadas entre dispositivos SIP conectados à rede local, como PCs, celulares e telefones IP. É explicado como criar ramais SIP, configurar o plano de discagem e aplicativos softphone.

1. OFICINA
II
-­‐
Lucro
RASPBX
Marcelo
Melo.
Novembro
de
2014

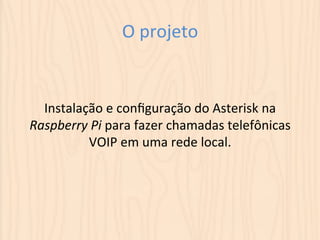

2. O
projeto
Instalação
e
configuração
do
Asterisk
na
Raspberry
Pi
para
fazer
chamadas
telefônicas
VOIP
em
uma
rede
local.

3. RasPBX
hOp://www.raspberry-­‐asterisk.org/downloads/
Tutorial
de
instalação:
hOp://www.raspberry-­‐asterisk.org/documentaUon

4. Criando
ramais
SIP

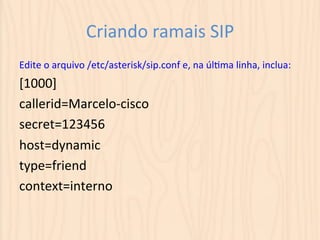

5. Criando
ramais
SIP
Edite
o
arquivo
/etc/asterisk/sip.conf
e,
na
úlUma
linha,
inclua:
[1000]
callerid=Marcelo-­‐cisco
secret=123456
host=dynamic
type=friend
context=interno

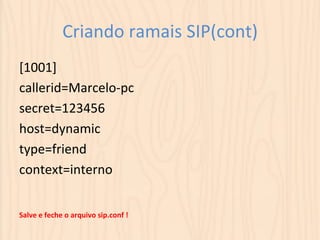

6. Criando
ramais
SIP(cont)
[1001]
callerid=Marcelo-­‐pc
secret=123456
host=dynamic
type=friend
context=interno
Salve
e
feche
o
arquivo
sip.conf
!

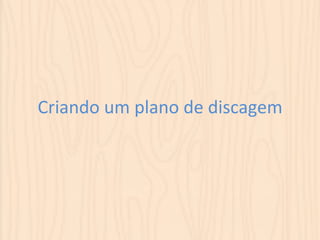

7. Criando
um
plano
de
discagem

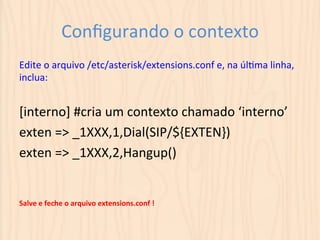

8. Configurando
o
contexto
Edite
o
arquivo
/etc/asterisk/extensions.conf
e,
na
úlUma
linha,
inclua:
[interno]
#cria
um
contexto
chamado
‘interno’
exten
=>
_1XXX,1,Dial(SIP/${EXTEN})
exten
=>
_1XXX,2,Hangup()
Salve
e
feche
o
arquivo
extensions.conf
!

9. Acessando
a
CLI
No
terminal
digite:
rasterisk
ou
asterisk
-­‐r
Asterisk
11.13.0,
Copyright
(C)
1999
-­‐
2013
Digium,
Inc.
and
others.
Created
by
Mark
Spencer
<markster@digium.com>
Asterisk
comes
with
ABSOLUTELY
NO
WARRANTY;
type
'core
show
warranty'
for
details.
This
is
free
soware,
with
components
licensed
under
the
GNU
General
Public
License
version
2
and
other
licenses;
you
are
welcome
to
redistribute
it
under
certain
condi^ons.
Type
'core
show
license'
for
details.
=========================================================================
Connected
to
Asterisk
11.13.0
currently
running
on
raspbx
(pid
=
2875)
raspbx*CLI>

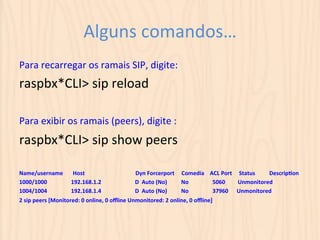

10. Alguns
comandos…
Para
recarregar
os
ramais
SIP,
digite:
raspbx*CLI>
sip
reload
Para
exibir
os
ramais
(peers),
digite
:
raspbx*CLI>
sip
show
peers
Name/username
Host
Dyn
Forcerport
Comedia
ACL
Port
Status
Descrip^on
1000/1000
192.168.1.2
D
Auto
(No)
No
5060
Unmonitored
1004/1004
192.168.1.4
D
Auto
(No)
No
37960
Unmonitored
2
sip
peers
[Monitored:
0
online,
0
offline
Unmonitored:
2
online,
0
offline]

11. Alguns
comandos(cont)
Para
recarregar
o
plano
de
discagem,
digite:
raspbx*CLI>
dialplan
reload
Dialplan
reloaded.
Para
verificar
se
o
plano
de
discagem
foi
carregado,
digite:
raspbx*CLI>
dialplan
show
interno
[
Context
'interno'
created
by
'pbx_config'
]
'_1XXX'
=>
1.
Dial(SIP/${EXTEN})
[pbx_config]
2.
Hangup()
[pbx_config]
-­‐=
1
extension
(2
prioriUes)
in
1
context.
=-­‐
Para
sair
da
CLI,
digite:
raspbx*CLI>
exit

12. Configurando
o
soqphone

13. Soqphone
para
pc’s
hOp://www.zoiper.com/en

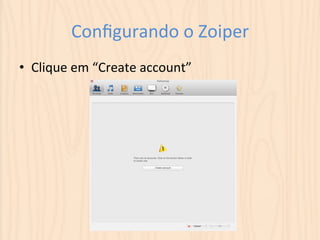

14. Configurando
o
Zoiper
• Clique
em
“Create
account”

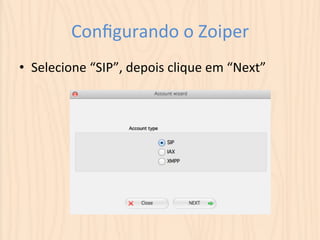

15. Configurando
o
Zoiper
• Selecione
“SIP”,
depois
clique
em
“Next”

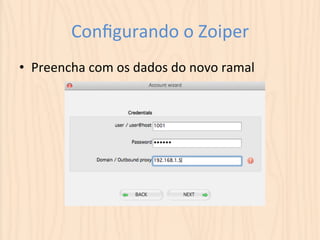

16. Configurando
o
Zoiper
• Preencha
com
os
dados
do
novo
ramal

17. Configurando
o
Zoiper
• Na
tela
abaixo,
pressione
“Next”

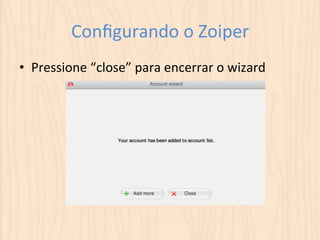

18. Configurando
o
Zoiper
• Pressione
“close”
para
encerrar
o
wizard

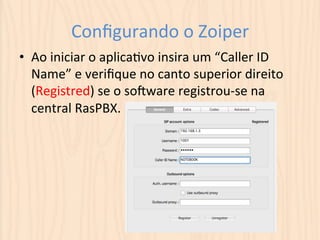

19. Configurando
o
Zoiper
• Ao
iniciar
o
aplicaUvo
insira
um
“Caller
ID
Name”
e
verifique
no
canto
superior
direito
(Registred)
se
o
soqware
registrou-­‐se
na
central
RasPBX.

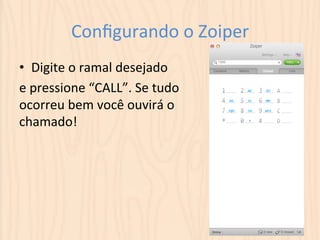

20. Configurando
o
Zoiper
• Digite
o
ramal
desejado
e
pressione
“CALL”.
Se
tudo
ocorreu
bem
você
ouvirá
o
chamado!

21. Soqphone
para
celular
hOps://play.google.com/store/apps/details?id=com.csipsimple&hl=pt_BR
CSipSimple
hOps://code.google.com/p/csipsimple

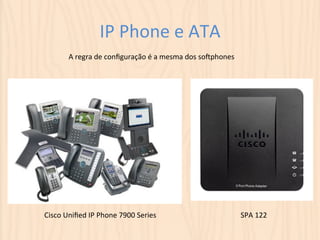

22. IP
Phone
e
ATA
A
regra
de
configuração
é
a
mesma
dos
soqphones
Cisco
Unified
IP
Phone
7900
Series
SPA
122

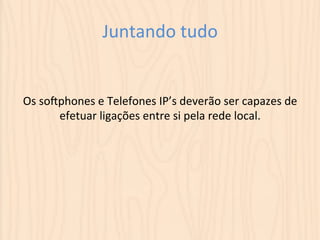

23. Juntando
tudo
Os
soqphones
e
Telefones
IP’s
deverão
ser
capazes
de
efetuar
ligações
entre
si
pela
rede
local.
