Este documento propõe a integração da Universidade Federal do Pará (UFPA) ao serviço de voz sobre IP oferecido pela Rede Nacional de Pesquisa (RNP) através da implementação de uma solução de baixo custo utilizando software livre para prover interoperabilidade entre os padrões SIP e H.323. A solução implementada utilizou o Asterisk como gateway SIP/H.323 e o SER como proxy SIP para permitir chamadas entre terminais H.323 e SIP com algumas restrições.

1. INTEROPERABILIDADE ENTRE OS PADRÕES DE VOZ SOBRE IP H.323 E SIP: PROPOSTA DE INTEGRAÇÃO DA UFPA AO SERVIÇO OFERECIDO PELA RNP. Glauco Gonçalves 2005

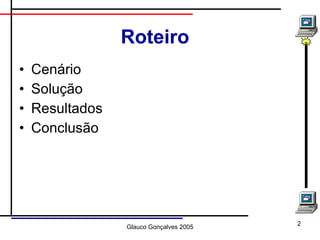

2. Roteiro Cenário Solução Resultados Conclusão

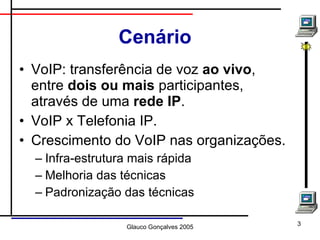

3. Cenário VoIP: transferência de voz ao vivo , entre dois ou mais participantes, através de uma rede IP . VoIP x Telefonia IP. Crescimento do VoIP nas organizações. Infra-estrutura mais rápida Melhoria das técnicas Padronização das técnicas

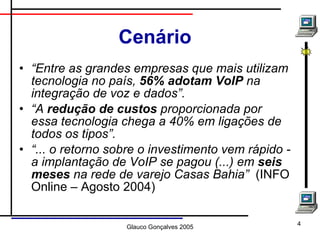

4. Cenário “ Entre as grandes empresas que mais utilizam tecnologia no país, 56% adotam VoIP na integração de voz e dados”. “ A redução de custos proporcionada por essa tecnologia chega a 40% em ligações de todos os tipos”. “ ... o retorno sobre o investimento vem rápido - a implantação de VoIP se pagou (...) em seis meses na rede de varejo Casas Bahia” (INFO Online – Agosto 2004)

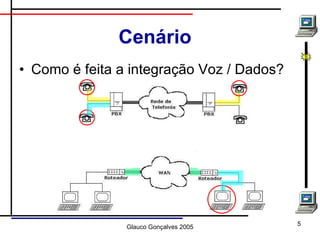

5. Cenário Como é feita a integração Voz / Dados?

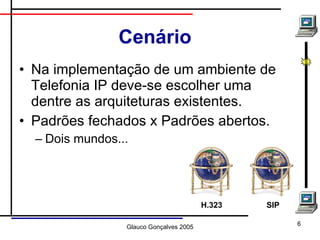

6. Cenário Na implementação de um ambiente de Telefonia IP deve-se escolher uma dentre as arquiteturas existentes. Padrões fechados x Padrões abertos. Dois mundos... H.323 SIP

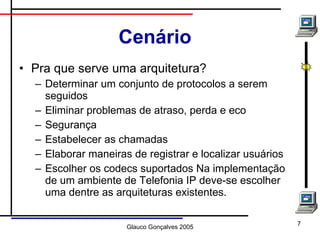

7. Cenário Pra que serve uma arquitetura? Determinar um conjunto de protocolos a serem seguidos Eliminar problemas de atraso, perda e eco Segurança Estabelecer as chamadas Elaborar maneiras de registrar e localizar usuários Escolher os codecs suportados Na implementação de um ambiente de Telefonia IP deve-se escolher uma dentre as arquiteturas existentes.

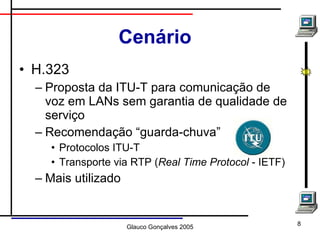

8. Cenário H.323 Proposta da ITU-T para comunicação de voz em LANs sem garantia de qualidade de serviço Recomendação “guarda-chuva” Protocolos ITU-T Transporte via RTP ( Real Time Protocol - IETF) Mais utilizado

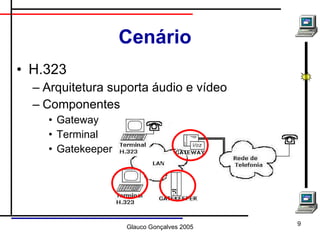

9. Cenário H.323 Arquitetura suporta áudio e vídeo Componentes Gateway Terminal Gatekeeper

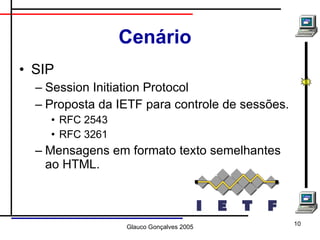

10. Cenário SIP Session Initiation Protocol Proposta da IETF para controle de sessões. RFC 2543 RFC 3261 Mensagens em formato texto semelhantes ao HTML.

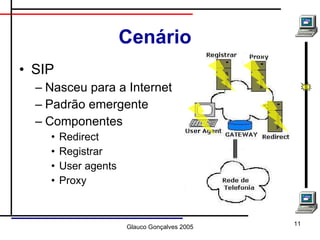

11. Cenário SIP Nasceu para a Internet Padrão emergente Componentes Redirect Registrar User agents Proxy

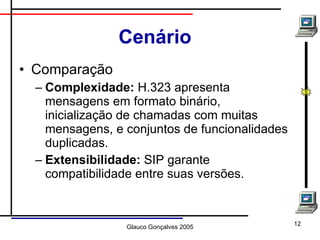

12. Cenário Comparação Complexidade: H.323 apresenta mensagens em formato binário, inicialização de chamadas com muitas mensagens, e conjuntos de funcionalidades duplicadas. Extensibilidade: SIP garante compatibilidade entre suas versões.

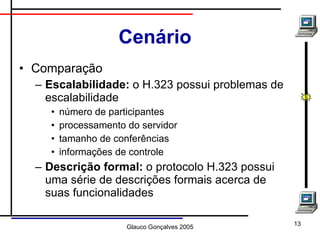

13. Cenário Comparação Escalabilidade: o H.323 possui problemas de escalabilidade número de participantes processamento do servidor tamanho de conferências informações de controle Descrição formal: o protocolo H.323 possui uma série de descrições formais acerca de suas funcionalidades

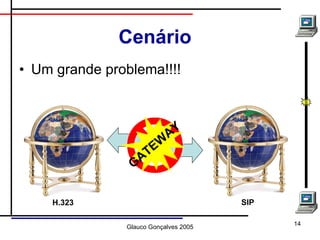

14. Cenário Um grande problema!!!! H.323 SIP GATEWAY

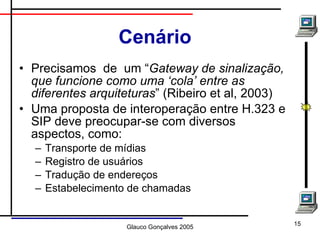

15. Cenário Precisamos de um “ Gateway de sinalização, que funcione como uma ‘cola’ entre as diferentes arquiteturas ” (Ribeiro et al, 2003) Uma proposta de interoperação entre H.323 e SIP deve preocupar-se com diversos aspectos, como: Transporte de mídias Registro de usuários Tradução de endereços Estabelecimento de chamadas

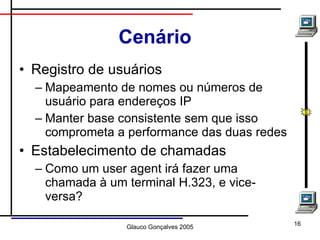

16. Cenário Registro de usuários Mapeamento de nomes ou números de usuário para endereços IP Manter base consistente sem que isso comprometa a performance das duas redes Estabelecimento de chamadas Como um user agent irá fazer uma chamada à um terminal H.323, e vice-versa?

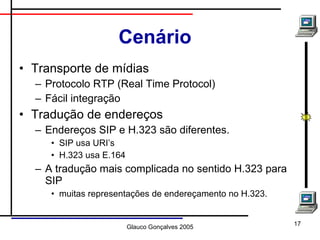

17. Cenário Transporte de mídias Protocolo RTP (Real Time Protocol) Fácil integração Tradução de endereços Endereços SIP e H.323 são diferentes. SIP usa URI’s H.323 usa E.164 A tradução mais complicada no sentido H.323 para SIP muitas representações de endereçamento no H.323.

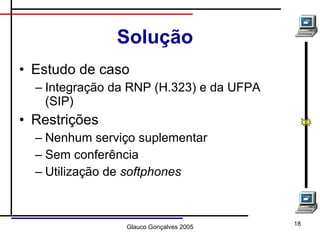

18. Solução Estudo de caso Integração da RNP (H.323) e da UFPA (SIP) Restrições Nenhum serviço suplementar Sem conferência Utilização de softphones

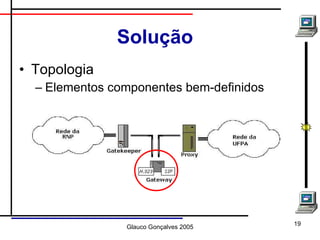

19. Solução Topologia Elementos componentes bem-definidos

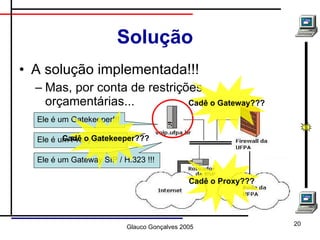

20. Solução A solução implementada!!! Mas, por conta de restrições orçamentárias... Ele é um Gatekeeper!!! Ele é um Proxy SIP!!! Ele é um Gateway SIP / H.323 !!! Cadê o Gatekeeper??? Cadê o Gateway??? Cadê o Proxy???

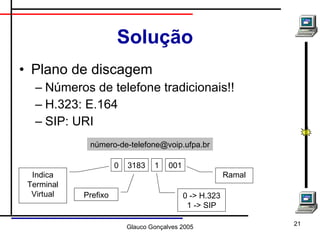

21. Solução Plano de discagem Números de telefone tradicionais!! H.323: E.164 SIP: URI número-de-telefone@voip.ufpa.br Indica Terminal Virtual Prefixo 0 -> H.323 1 -> SIP Ramal 0 3183 1 001

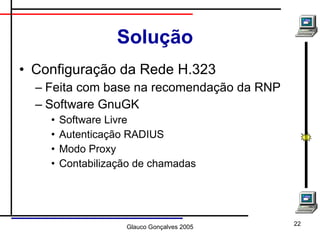

22. Solução Configuração da Rede H.323 Feita com base na recomendação da RNP Software GnuGK Software Livre Autenticação RADIUS Modo Proxy Contabilização de chamadas

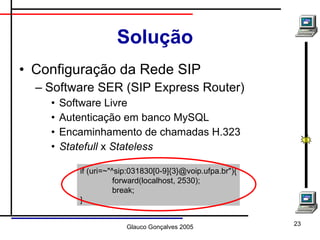

23. Solução Configuração da Rede SIP Software SER (SIP Express Router) Software Livre Autenticação em banco MySQL Encaminhamento de chamadas H.323 Statefull x Stateless if (uri=~"^sip:031830[0-9]{3}@voip.ufpa.br"){ forward(localhost, 2530); break; }

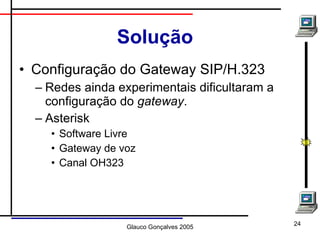

24. Solução Configuração do Gateway SIP/H.323 Redes ainda experimentais dificultaram a configuração do gateway . Asterisk Software Livre Gateway de voz Canal OH323

25. Solução Configuração do Gateway SIP/H.323 Para a rede SIP é um proxy. Para a rede H.323 é um gateway. Responsável pelo prefixo 031831. [to-sip] exten => _031831XXX,1,Dial(SIP/${EXTEN}@voip.ufpa.br,20,tT) [to-h323] exten => _031830XXX,1,Dial(OH323/${EXTEN},20)

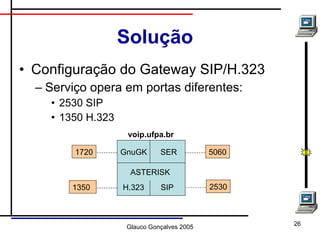

26. Solução Configuração do Gateway SIP/H.323 Serviço opera em portas diferentes: 2530 SIP 1350 H.323 SER GnuGK ASTERISK H.323 SIP 1720 1350 5060 2530 voip.ufpa.br

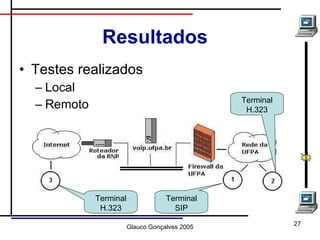

27. Resultados Testes realizados Local Remoto Terminal H.323 Terminal H.323 Terminal SIP

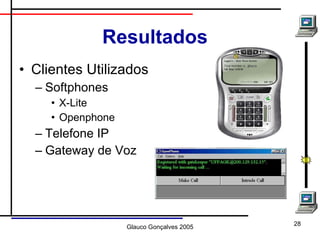

28. Resultados Clientes Utilizados Softphones X-Lite Openphone Telefone IP Gateway de Voz

29. Resultados Efetivada com restrições Efetivada com restrições Telefone IP Efetivada com restrições Efetivada com restrições Ramal Convencional Efetivada com sucesso Efetivada com sucesso Openphone Remoto Efetivada com sucesso Não efetivada Openphone Local X-Lite recebendo a ligação Ligação a partir do X-Lite

30. Resultados Outras questões Escalabilidade da solução 3 serviços em um só equipamento demandam muitos recursos Segurança Sistema inseguro

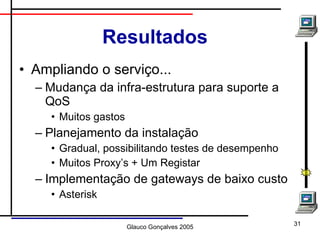

31. Resultados Ampliando o serviço... Mudança da infra-estrutura para suporte a QoS Muitos gastos Planejamento da instalação Gradual, possibilitando testes de desempenho Muitos Proxy’s + Um Registar Implementação de gateways de baixo custo Asterisk

32. Conlusão Implementação de uma solução de interoperabilidade SIP/H.323. Solução de baixo custo!!! Software Livre. Domínio desta técnica é estratégico para a UFPA.

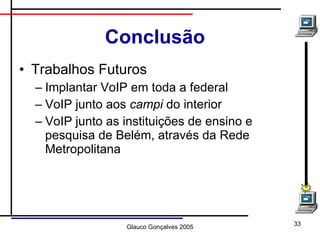

33. Conclusão Trabalhos Futuros Implantar VoIP em toda a federal VoIP junto aos campi do interior VoIP junto as instituições de ensino e pesquisa de Belém, através da Rede Metropolitana

34. PERGUNTAS?
