1. Gerência de Redes
SNMP
Frederico Madeira
LPIC­1, LPIC­2, CCNA
fred@madeira.eng.br
www.madeira.eng.br

2. Protocolos para
Gerenciamento de Redes
➔
Internet
➔
SNMPv1, SNMPv2, SNMPv3
ISO/ITU-T X.700 Series:
➔
➔
CMIP/S (Common Management Information Protocol /
Service)
ITU-T M.3000 Series:
➔
➔
TMN (Telecommunication Management Networks)

3. Conceitos do SNMP
➔
Simple Network Management Protocol (Protocolo
Simples de Gerenciamento de redes), definido na
RFC1157
➔
Permite coletar informações sobre o estado dos
equipamentos da rede (ou softwares de rede),
possibilitando ao administrador da rede monitorar
o funcionamento do sistema.
➔
Protocolo padrão para gerenciamento de redes
TCP/IP (Internet)
➔
A IAB (Internet Architecture Board) recomenda
que todas as implementações TCP/IP sejam
gerenciáveis
➔
Todas os dispositivos de rede devem suportar
SNMP

4. Conceitos do SNMP
Arquitetura do SNMP
➔
Uma ou mais Estações de Gerência (Gerente),
rodando aplicações de gerência, monitoração e controle.
➔
Diversos Elementos de rede (Agente) como
roteadores, switch, ou outros hosts de rede.
➔
MIB – Management Information Base
➔
Coleção de objetos gerenciados
➔
Essencialmente, cada objeto gerenciado é uma
variável
➔
Operações de Monitoramento: leitura dos valores
dos objetos gerenciados
• Operações de Controle: alteração dos valores
dos objetos gerenciados
➔
Protocolo de gerenciamento de rede, através deste,
são trocadas mensagens entre os elementos de rede e
a estação de gerência

5. Serviços SNMP
Get Request
Get Gerente Get Response Agente
GetNext Request
GetNext Gerente Get Response Agente
Set Request
Set Gerente Get Response Agente
Trap Request
Gerente Agente
Trap

6. Serviços SNMP
➔
Get Request:
➔
Recupera os valores dos objetos da MIB em
um agente de um NE
➔
Get-Next Request:
➔
Recupera os valores do próximo objeto da MIB
em um agente de um NE
➔
Set Request:
➔
Atualiza os valores dos objetos da MIB em um
agente de um NE
➔
Trap Request:
➔
Notifica o Gerente de um evento
extraordinário no NE

7. Arquitetura

8. Portas padrão no SNMP
Estação de
Gerenciamento Network Elements (NEs)
Gerente Agente
SNMP SNMP
162 Any 161 Any
UDP UDP
IP IP
Ethernet Ethernet
Requisições/Respostas
Traps SNMP
O SNMP usa o protocolo UDP para transporte de dados
entre os gerentes e agentes

9. SNMP
➔
SNMP utiliza o serviço de transporte sem conexão
(UDP)
➔
Motivação:
➔
Robustez
➔
em casos de haver deterioração da rede
(quando torna-se mais importante
gerenciamento), perda de pacotes pode
inviabilizar um serviço de transporte confiável.
➔
há vantagens em operar um protocolo sem
conexão
➔
havendo gerenciamento de um número
elevado de sistemas, haveria muitas
“conexões” para manter, caso se utilizasse um
protocolo orientado à conexão.

10. SNMP Community
➔
O SNMP provê apenas uma primitiva com
capacidade limitada de segurança, o conceito
de comunidade
➔
Uma comunidade SNMP é uma relação de
autenticação e controle de acesso entre um
agente e um conjunto de estações gerentes.
➔
Para o serviço de autenticação, o Nome de
Comunidade funciona como um mecanismo
rudimentar, onde cada mensagem trocada entre
agentes e gerentes é autenticada pela inclusão
do Nome de Comunidade correto
➔

11. MIB
➔
Management Information Base:
➔
Uma coleção de objetos definidos
➔
Contem variáveis organizadas
hierarquicamente que correspondem aos
objetos gerenciados
➔
Structure of Management Information
(SMI):
➔
Conjunto de regras que gerenciam como os
objetos devem ser definidos
➔
Objetos são definidos usando ASN.1 (Abstract
Syntax Notation)
➔
Object Identifier (OID):
➔
Identificador global de um tipo de objeto
➔
Consiste em uma sequencia de digitos, que
especificam a posição de um objeto na árvore
global do identificador de objeto

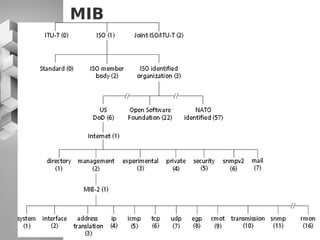

12. MIB

13. MIB
Os arquivos MIB definem uma hierarquia em forma
de árvore e, nela, os contadores são identificados
pela sua posição e a nomenclatura para
endereçamento parte da raiz, separando cada nível
por pontos. São exemplos de endereços MIB:
.iso.org.dod.internet.mgmt.mib.ip.ipDefaultTTL
.iso.org.dod.internet.mgmt.mib.ip.ipInReceives
Esses endereços podem ser representados na forma
numérica:
1.3.6.1.2.1.4.2
1.3.6.1.3.1.4.3

14. RFC 1213 : MIB - II
➔
RFC 1156 especifica o MIB-I SNMP genérica aceita
como padrão.
➔
RFC 1213 especifica o MIB–II SNMP, adicionado
uma série de objetos para complementar MIB-I.
Atualmente MIB – II é a MIB SNMP genérica
padrão.
➔
A palavra genérica é usada aqui para diferenciar
das MIBs privativas de fabricantes.
➔
A RFC 1213 define 10 grupos básicos de objetos
MIB – II SNMP genéricos

15. RFC 1213 : MIB - II
➔
system (1) : implementação obrigatória em todos
os sistemas, contém variáveis que descrevem
informações administrativas, tais como sysDescr
(1.3.6.1.2.1.1.1), sysUpTime (1.3.6.1.2.1.1.3),
sysContact (1.3.6.1.2.1.1.4) e sysName
(1.3.6.1.2.1.1.5).
system (mib-2) (1)
sysDescr (1)
Variáveis do Grupo System
sysObjectId (2)
sysUpTime (3)
sysContact (4)
sysName (5)
sysLocation (6)
sysServices (7)

16. RFC 1213 : MIB - II
➔
interfaces (2) : de implementação obrigatória em
todos os sistemas, mantém uma lista das
interfaces do sistema que suportam IP, e, para
cada interface há uma tabela de estatísticas de
tráfego. Exemplos : ifSpeed, ifMtu, iflnOctets,
iflnErros, ifOutDiscards, etc.
interfaces (2) ifIndex (1)
ifDescr (2)
ifNumber (1) ifType (3)
ifMtu (4)
ifTable (2)
ifSpeed (5)
ifPhysAddress (6)
ifEntry (ifTable 1)
...

17. Exemplo: Ramificação da MIB
para Interfaces
• iso.org.dod.internet.mgmt.mib-2.interfaces ...
• (ou .1.3.6.1.2.1.2.)
– ... ifNumber.0 = 24
– ... ifTable.ifEntry.ifDescr.1 = “utp ethernet”
– ... ifTable.ifEntry.ifDescr.2 = “utp ethernet”
– ... ...
– ... ifTable.ifEntry.ifDescr.24 = “utp fast ethernet”
– ... ifTable.ifEntry.ifPhysAddress.24 = 0:d0:9:a5:7f:cb
– ... ifTable.ifEntry.ifType.24 = Fast Ethernet (100BaseT) (6
– ... ifTable.ifEntry.ifInOctets.24 = 168176112
– ... ifTable.ifEntry.ifOutOctets.24 = 145859106
– ... ifTable.ifEntry.ifOutErrors.24 = 15

18. RFC 1213 : MIB - II
➔
address translation (3):
➔
Implementação obrigatória mas sem utilidade prática na
MIB-II
➔
Originalmente definido para mapeamento de endereço IP e
o endereço físico na MIB I.
➔
Dada a multiplicação de protocolos, foi definido que cada
protocolo manterá sua própria tabela de mapeamento de
endereços
➔
Definido na MIB-II por questões de compatibilidade com a
MIB-I.
➔
ip (4):
➔
Implementação obrigatória em todos os sistemas,
➔
descreve a função do sistema (ipForwarding), mantém uma
série de estatísticas sobre IP (iplnReceives, iplnDiscards,
ipForwDatagrams, ipReasmOK, ipFragCreates, etc.),
➔
contém três tabelas, uma de endereços IP das interfaces do
sistema, um de roteamento (ipRouteDest, ipRoutelfndex,
ipRouteMetric1, ipRouteNextHop, ipRouteProto, etc), e uma
de mapeamento entre endereços IP e físicos

19. RFC 1213 : MIB - II
➔
icmp (5):
➔
Implementação obrigatória somente em sistemas
que suportam ICMP,
➔
Mantém uma série de estatísticas sobre ICMP, tais
como icmplnErros, icmplnDestUnreachs,
icmpOutredirects, etc.
➔
tcp (6):
➔
Implementação obrigatória somente em sistemas
que suportam TCP
➔
Mantém a configuração TCP (tcpRtoAlgorithm,
tcpRtoMax, tcpAttemptFails, tcplnSegs,
tcpRetransSegs, etc.), e uma tabela de conexões
TCP ativas (tcpConnState, tcpConnLocalAddress,
tcpConnRemPort, etc.)

20. RFC 1213 : MIB - II
upd (7):
➔
➔
Implementação obrigatória somente em sistemas
que suportam UDP
➔
Mantém uma série de estáticas UDP
(udplnDatagramas, udplnErros, udpOutDatagrams,
etc) e uma tabela de portas UDP utilizadas por
aplicações locais do sistema )udpLocalAddress,
udpLocalPort).
➔
egp (8):
➔
Implementação obrigatória somente em sistemas
que suportam EGP,
➔
mantém uma série de estatísticas EGP (egplnMsgs,
egpOutErros, etc) e uma tabela de nós vizinhos e as
estatísticas individuais de troca de tráfego EGP
(egpNeighState, egpNeigAddr, egpNeilnErrs,
egpNeiOutMsgs, egpNeighStateUps, etc.).

21. RFC 1213 : MIB - II
➔
Transmission (9):
➔
definido para agrupar objetos referentes a
gerenciamento de meios de transmissão, por
exemplo, RS232, X25, Frame-Relay, etc.
➔
Snmp (10):
➔
Implementação obrigatoria para todos os sistemas
que suportam SNMP
➔
Mantém uma série de estáticas sobre o SNMP, tais
como snmplnPkts, snmplnBadCommunityNames,
snmpOutBadValues, etc.
➔
Alguns dos objetos podem ter valor nulo,
dependendo do papel desempenhado pelo sistema
(agente ou estação de gerenciamento).

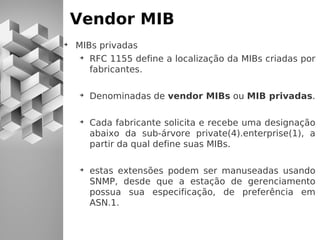

22. Vendor MIB
➔
MIBs privadas
➔
RFC 1155 define a localização da MIBs criadas por
fabricantes.
➔
Denominadas de vendor MIBs ou MIB privadas.
➔
Cada fabricante solicita e recebe uma designação
abaixo da sub-árvore private(4).enterprise(1), a
partir da qual define suas MIBs.
➔
estas extensões podem ser manuseadas usando
SNMP, desde que a estação de gerenciamento
possua sua especificação, de preferência em
ASN.1.

23. NET-SNMP
➔
É uma plataforma portável para SNMP v1 e v2,
que fornece uma coleção de ferramentas de
gerenciamento de rede.
Operações de gerenciamento Aplicações de gerenciamento
Snmpget Walk
Snmpgetnext Netstat
Snmpset Status
Snmptrapd Test

24. NET-SNMP - Apps
➔
SnmpNetStat é baseado na operação netstat,
do UNIX, e permite a obtenção de informações
relacionadas a rede, como por exemplo sockets
ativos e estado das interfaces.
➔
SnmpWalk é uma aplicação SNMP que usa
requisições GetNext para recuperar toda uma
árvore de informações sobre uma entidade de
rede.
➔
Snmpget é uma aplicação SNMP que usa
requisições Get para obter uma dada variável em
uma entidade de rede
