O documento discute o formato de endereçamento IPv6, que utiliza 128 bits representados em hexadecimal e divididos em oito sextetos. Explica que os primeiros três sextetos formam o prefixo de roteamento global e o quarto sexteto forma a topologia da sub-rede. Os últimos quatro sextetos formam o identificador da interface.

1. Endereçamento IPv6
John Rullan
Treinador de instrutores
certificado pela Cisco
Thomas A. Edison CTE HS
Stephen Lynch
Arquiteto de rede, CCIE #36243
Arquitetos de tecnologia ABS

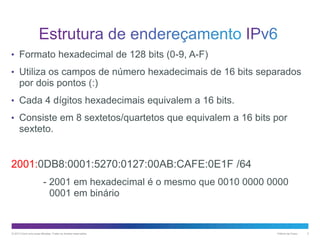

2. • Formato hexadecimal de 128 bits (0-9, A-F)
• Utiliza os campos de número hexadecimais de 16 bits separados
por dois pontos (:)
• Cada 4 dígitos hexadecimais equivalem a 16 bits.
• Consiste em 8 sextetos/quartetos que equivalem a 16 bits por
sexteto.
2001:0DB8:0001:5270:0127:00AB:CAFE:0E1F /64
- 2001 em hexadecimal é o mesmo que 0010 0000 0000
0001 em binário
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
2

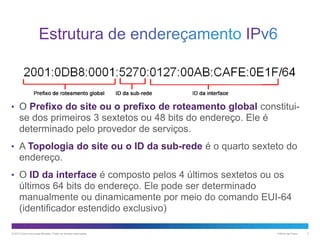

3. • O Prefixo do site ou o prefixo de roteamento global constitui-
se dos primeiros 3 sextetos ou 48 bits do endereço. Ele é
determinado pelo provedor de serviços.
• A Topologia do site ou o ID da sub-rede é o quarto sexteto do
endereço.
• O ID da interface é composto pelos 4 últimos sextetos ou os
últimos 64 bits do endereço. Ele pode ser determinado
manualmente ou dinamicamente por meio do comando EUI-64
(identificador estendido exclusivo)
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
3

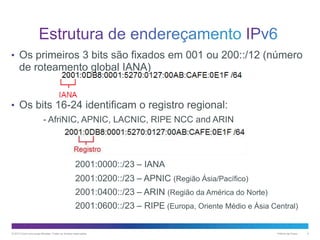

4. • Os primeiros 3 bits são fixados em 001 ou 200::/12 (número
de roteamento global IANA)
• Os bits 16-24 identificam o registro regional:
- AfriNIC, APNIC, LACNIC, RIPE NCC and ARIN
2001:0000::/23 – IANA
2001:0200::/23 – APNIC (Região Ásia/Pacífico)
2001:0400::/23 – ARIN (Região da América do Norte)
2001:0600::/23 – RIPE (Europa, Oriente Médio e Ásia Central)
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
4

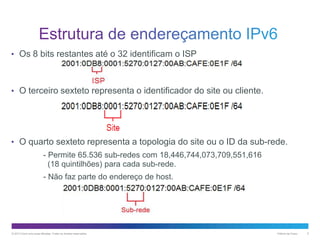

5. • Os 8 bits restantes até o 32 identificam o ISP
• O terceiro sexteto representa o identificador do site ou cliente.
• O quarto sexteto representa a topologia do site ou o ID da sub-rede.
- Permite 65.536 sub-redes com 18,446,744,073,709,551,616
(18 quintilhões) para cada sub-rede.
- Não faz parte do endereço de host.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
5

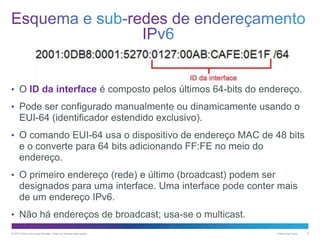

6. • O ID da interface é composto pelos últimos 64-bits do endereço.
• Pode ser configurado manualmente ou dinamicamente usando o
EUI-64 (identificador estendido exclusivo).
• O comando EUI-64 usa o dispositivo de endereço MAC de 48 bits
e o converte para 64 bits adicionando FF:FE no meio do
endereço.
• O primeiro endereço (rede) e último (broadcast) podem ser
designados para uma interface. Uma interface pode conter mais
de um endereço IPv6.
• Não há endereços de broadcast; usa-se o multicast.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
6

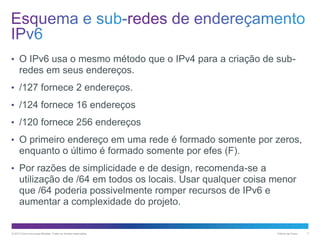

7. • O IPv6 usa o mesmo método que o IPv4 para a criação de sub-
redes em seus endereços.
• /127 fornece 2 endereços.
• /124 fornece 16 endereços
• /120 fornece 256 endereços
• O primeiro endereço em uma rede é formado somente por zeros,
enquanto o último é formado somente por efes (F).
• Por razões de simplicidade e de design, recomenda-se a
utilização de /64 em todos os locais. Usar qualquer coisa menor
que /64 poderia possivelmente romper recursos de IPv6 e
aumentar a complexidade do projeto.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
7

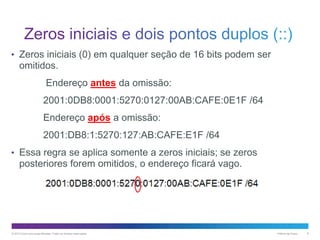

8. • Zeros iniciais (0) em qualquer seção de 16 bits podem ser
omitidos.
Endereço antes da omissão:
2001:0DB8:0001:5270:0127:00AB:CAFE:0E1F /64
Endereço após a omissão:
2001:DB8:1:5270:127:AB:CAFE:E1F /64
• Essa regra se aplica somente a zeros iniciais; se zeros
posteriores forem omitidos, o endereço ficará vago.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
8

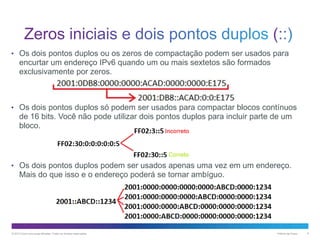

9. • Os dois pontos duplos ou os zeros de compactação podem ser usados para
encurtar um endereço IPv6 quando um ou mais sextetos são formados
exclusivamente por zeros.
• Os dois pontos duplos só podem ser usados para compactar blocos contínuos
de 16 bits. Você não pode utilizar dois pontos duplos para incluir parte de um
bloco.
• Os dois pontos duplos podem ser usados apenas uma vez em um endereço.
Mais do que isso e o endereço poderá se tornar ambíguo.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
9

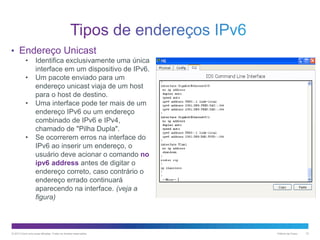

10. • Endereço Unicast
•
•
•
•
Identifica exclusivamente uma única
interface em um dispositivo de IPv6.
Um pacote enviado para um
endereço unicast viaja de um host
para o host de destino.
Uma interface pode ter mais de um
endereço IPv6 ou um endereço
combinado de IPv6 e IPv4,
chamado de "Pilha Dupla".
Se ocorrerem erros na interface do
IPv6 ao inserir um endereço, o
usuário deve acionar o comando no
ipv6 address antes de digitar o
endereço correto, caso contrário o
endereço errado continuará
aparecendo na interface. (veja a
figura)
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
10

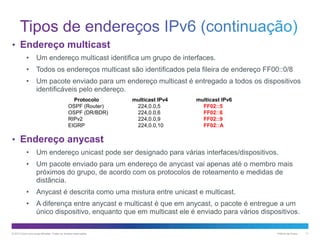

11. • Endereço multicast
•
Um endereço multicast identifica um grupo de interfaces.
•
Todos os endereços multicast são identificados pela fileira de endereço FF00::0/8
•
Um pacote enviado para um endereço multicast é entregado a todos os dispositivos
identificáveis pelo endereço.
Protocolo
OSPF (Router)
OSPF (DR/BDR)
RIPv2
EIGRP
multicast IPv4
224,0.0,5
224,0.0,6
224,0.0,9
224,0.0,10
multicast IPv6
FF02::5
FF02::6
FF02::9
FF02::A
• Endereço anycast
•
Um endereço unicast pode ser designado para várias interfaces/dispositivos.
•
Um pacote enviado para um endereço de anycast vai apenas até o membro mais
próximos do grupo, de acordo com os protocolos de roteamento e medidas de
distância.
•
Anycast é descrita como uma mistura entre unicast e multicast.
•
A diferença entre anycast e multicast é que em anycast, o pacote é entregue a um
único dispositivo, enquanto que em multicast ele é enviado para vários dispositivos.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
11

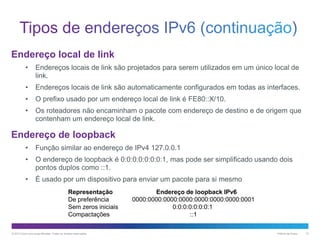

12. Endereço local de link
•
Endereços locais de link são projetados para serem utilizados em um único local de
link.
•
Endereços locais de link são automaticamente configurados em todas as interfaces.
•
O prefixo usado por um endereço local de link é FE80::X/10.
•
Os roteadores não encaminham o pacote com endereço de destino e de origem que
contenham um endereço local de link.
Endereço de loopback
•
Função similar ao endereço de IPv4 127.0.0.1
•
O endereço de loopback é 0:0:0:0:0:0:0:1, mas pode ser simplificado usando dois
pontos duplos como ::1.
•
É usado por um dispositivo para enviar um pacote para si mesmo
Representação
De preferência
Sem zeros iniciais
Compactações
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Endereço de loopback IPv6
0000:0000:0000:0000:0000:0000:0000:0001
0:0:0:0:0:0:0:1
::1
Público da Cisco
12

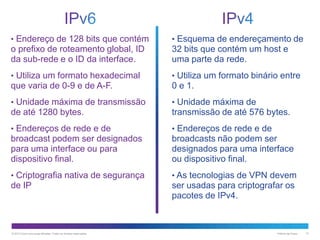

13. • Endereço de 128 bits que contém
• Esquema de endereçamento de
o prefixo de roteamento global, ID
da sub-rede e o ID da interface.
32 bits que contém um host e
uma parte da rede.
• Utiliza um formato hexadecimal
• Utiliza um formato binário entre
que varia de 0-9 e de A-F.
0 e 1.
• Unidade máxima de transmissão
• Unidade máxima de
de até 1280 bytes.
transmissão de até 576 bytes.
• Endereços de rede e de
• Endereços de rede e de
broadcast podem ser designados
para uma interface ou para
dispositivo final.
broadcasts não podem ser
designados para uma interface
ou dispositivo final.
• Criptografia nativa de segurança
• As tecnologias de VPN devem
de IP
ser usadas para criptografar os
pacotes de IPv4.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
13
