O documento discute problemas ambientais na bacia Billings, incluindo ocupações irregulares, desmatamento e poluição da água e solo, devido à falta de fiscalização e conhecimento da população. Amostras da água em três pontos mostraram níveis elevados de poluentes, especialmente no braço da bacia e córrego. A ilha apresentou melhor qualidade da água. Propostas são necessárias para resolver esses problemas.

3. A bacia Billings é protegida pela Lei de Proteção dos
Mananciais desde a década de setenta, mas devido á
falta de fiscalização, descaso e impunidade do poder
público, somados a falta de conhecimento e opção de
moradia por parte da população, a bacia vem sofrendo
sérios problemas com ocupações irregulares,
desmatamento, poluição do solo e da água. Com o
objetivo de recuperar e proteger a sub-bacia 142 de
danos causados por ações antrópicas, pesquisamos a
região e elaboramos propostas para a solução ou
amenização dos principais problemas ambientais e
urbanos.

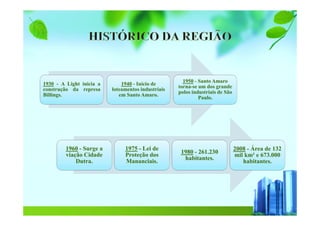

4. 1930 - A Light inicia a
construção da represa
Billings.
1940 - Início de
loteamentos industriais
em Santo Amaro.
1950 - Santo Amaro
torna-se um dos grande
polos industriais de São
Paulo.
1960 - Surge a
viação Cidade
Dutra.
1975 - Lei de
Proteção dos
Mananciais.
1980 - 261.230
habitantes.
2008 - Área de 132
mil km² e 673.000
habitantes.

5. Fonte: IBGE 2000

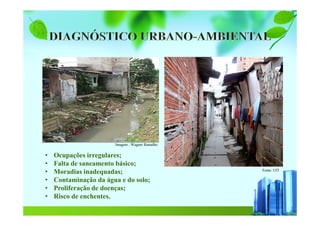

6. • Ocupações irregulares;
• Falta de saneamento básico;
• Moradias inadequadas;
• Contaminação da água e do solo;
• Proliferação de doenças;
• Risco de enchentes.
Imagem : Wagner Ramalho
Fonte: UIT

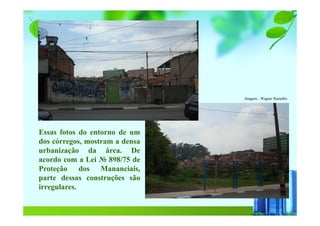

7. Essas fotos do entorno de um
dos córregos, mostram a densa
urbanização da área. De
acordo com a Lei № 898/75 de
Proteção dos Mananciais,
parte dessas construções são
irregulares.
Imagens : Wagner Ramalho

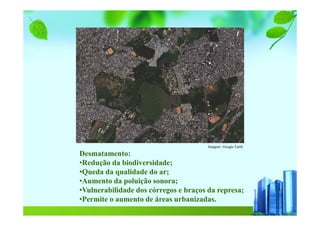

8. Desmatamento:
•Redução da biodiversidade;
•Queda da qualidade do ar;
•Aumento da poluição sonora;
•Vulnerabilidade dos córregos e braços da represa;
•Permite o aumento de áreas urbanizadas.
Imagem: Google Earth

9. Mineradora:
•Degradação do solo;
•Contaminação dos lençóis freáticos;
•Erosão.
Imagem: Google Earth

10. Foram coletadas três amostras de água de pontos
distintos da represa, para analise laboratorial de seus
parâmetros físicos (potencial hidrogeniônico e turbidez)
e químicos (quantidade de oxigênio dissolvido, ferro
dissolvido, cloro residual, fósforo e nitrogênio
amoniacal). Em cada ponto foram coletados 500 ml de
água, e o critério para a escolha dos pontos de coleta
foram aspectos visuais. Para cada ponto foi elaborado
uma tabela com os resultados das analises, onde é
possível a comparação com os parâmetros determinados
pela Resolução CONAMA № 357/2005 ( artigos 14, 15,
16 e 17 ).

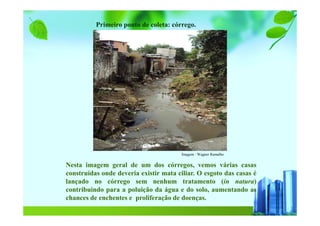

11. Nesta imagem geral de um dos córregos, vemos várias casas
construídas onde deveria existir mata ciliar. O esgoto das casas é
lançado no córrego sem nenhum tratamento (in natura)
contribuindo para a poluição da água e do solo, aumentando as
chances de enchentes e proliferação de doenças.
Imagem : Wagner Ramalho
Primeiro ponto de coleta: córrego.

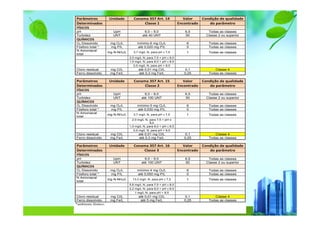

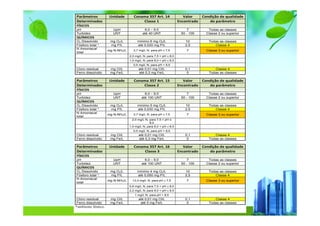

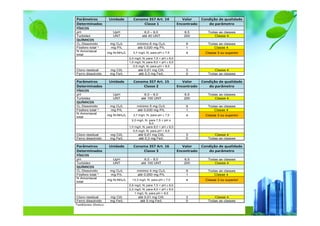

12. Parâmetros Unidade Conama 357 Art. 14 Valor Condição de qualidade
Determinados Classe 1 Encontrado do parâmetro
FÍSICOS
pH UpH 6,0 – 9,0 7 Todas as classes
Turbidez UNT até 40 UNT 50 - 100 Classe 2 ou superior
QUÍMICOS
O₂ Dissolvido mg O₂/L mínimo 6 mg O₂/L 10 Todas as classes
Fósforo total * mg P/L até 0,020 mg P/L 2,5 Classe 4
N Amoniacal
total
mg N-NH₃/L 3,7 mg/L N, para pH ≤ 7,5 7 Classe 3 ou superior
2,0 mg/L N, para 7,5 < pH ≤ 8,0
1,0 mg/L N, para 8,0 < pH ≤ 8,5
0,5 mg/L N, para pH > 8,5
Cloro residual mg Cl/L até 0,01 mg Cl/L 0,1 Classe 4
Ferro dissolvido mg Fe/L até 0,3 mg Fe/L 0 Todas as classes
Parâmetros Unidade Conama 357 Art. 15 Valor Condição de qualidade
Determinados Classe 2 Encontrado do parâmetro
FÍSICOS
pH UpH 6,0 – 9,0 7 Todas as classes
Turbidez UNT até 100 UNT 50 - 100 Classe 2 ou superior
QUÍMICOS
O₂ Dissolvido mg O₂/L mínimo 5 mg O₂/L 10 Todas as classes
Fósforo total * mg P/L até 0,030 mg P/L 2,5 Classe 4
N Amoniacal
total
mg N-NH₃/L 3,7 mg/L N, para pH ≤ 7,5 7 Classe 3 ou superior
2,0 mg/L N, para 7,5 < pH ≤
8,0
1,0 mg/L N, para 8,0 < pH ≤ 8,5
0,5 mg/L N, para pH > 8,5
Cloro residual mg Cl/L até 0,01 mg Cl/L 0,1 Classe 4
Ferro dissolvido mg Fe/L até 0,3 mg Fe/L 0 Todas as classes
Parâmetros Unidade Conama 357 Art. 16 Valor Condição de qualidade
Determinados Classe 3 Encontrado do parâmetro
FÍSICOS
pH UpH 6,0 – 9,0 7 Todas as classes
Turbidez UNT até 100 UNT 50 - 100 Classe 2 ou superior
QUÍMICOS
O₂ Dissolvido mg O₂/L mínimo 4 mg O₂/L 10 Todas as classes
Fósforo total * mg P/L até 0,050 mg P/L 2,5 Classe 4
N Amoniacal
total
mg N-NH₃/L 13,3 mg/L N, para pH ≤ 7,5 7 Classe 3 ou superior
5,6 mg/L N, para 7,5 < pH ≤ 8,0
2,2 mg/L N, para 8,0 < pH ≤ 8,5
1 mg/L N, para pH > 8,5
Cloro residual mg Cl/L até 0,01 mg Cl/L 0,1 Classe 4
Ferro dissolvido mg Fe/L até 5 mg Fe/L 0 Todas as classes
*ambiente lêntico.

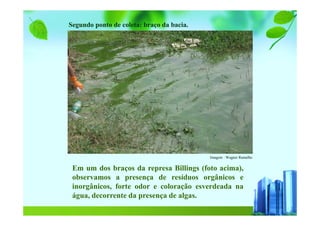

13. Segundo ponto de coleta: braço da bacia.
Imagem : Wagner Ramalho
Em um dos braços da represa Billings (foto acima),
observamos a presença de resíduos orgânicos e
inorgânicos, forte odor e coloração esverdeada na
água, decorrente da presença de algas.

14. Parâmetros Unidade Conama 357 Art. 14 Valor Condição de qualidade
Determinados Classe 1 Encontrado do parâmetro
FÍSICOS
pH UpH 6,0 – 9,0 6,5 Todas as classes
Turbidez UNT até 40 UNT 200 Classe 4
QUÍMICOS
O₂ Dissolvido mg O₂/L mínimo 6 mg O₂/L 9 Todas as classes
Fósforo total * mg P/L até 0,020 mg P/L 1 Classe 4
N Amoniacal
total
mg N-NH₃/L 3,7 mg/L N, para pH ≤ 7,5 4 Classe 3 ou superior
2,0 mg/L N, para 7,5 < pH ≤ 8,0
1,0 mg/L N, para 8,0 < pH ≤ 8,5
0,5 mg/L N, para pH > 8,5
Cloro residual mg Cl/L até 0,01 mg Cl/L 3 Classe 4
Ferro dissolvido mg Fe/L até 0,3 mg Fe/L 0 Todas as classes
Parâmetros Unidade Conama 357 Art. 15 Valor Condição de qualidade
Determinados Classe 2 Encontrado do parâmetro
FÍSICOS
pH UpH 6,0 – 9,0 6,5 Todas as classes
Turbidez UNT até 100 UNT 200 Classe 4
QUÍMICOS
O₂ Dissolvido mg O₂/L mínimo 5 mg O₂/L 9 Todas as classes
Fósforo total * mg P/L até 0,030 mg P/L 1 Classe 4
N Amoniacal
total
mg N-NH₃/L 3,7 mg/L N, para pH ≤ 7,5 4 Classe 3 ou superior
2,0 mg/L N, para 7,5 < pH ≤
8,0
1,0 mg/L N, para 8,0 < pH ≤ 8,5
0,5 mg/L N, para pH > 8,5
Cloro residual mg Cl/L até 0,01 mg Cl/L 3 Classe 4
Ferro dissolvido mg Fe/L até 0,3 mg Fe/L 0 Todas as classes
Parâmetros Unidade Conama 357 Art. 16 Valor Condição de qualidade
Determinados Classe 3 Encontrado do parâmetro
FÍSICOS
pH UpH 6,0 – 9,0 6,5 Todas as classes
Turbidez UNT até 100 UNT 200 Classe 4
QUÍMICOS
O₂ Dissolvido mg O₂/L mínimo 4 mg O₂/L 9 Todas as classes
Fósforo total * mg P/L até 0,050 mg P/L 1 Classe 4
N Amoniacal
total
mg N-NH₃/L 13,3 mg/L N, para pH ≤ 7,5 4 Classe 3 ou superior
5,6 mg/L N, para 7,5 < pH ≤ 8,0
2,2 mg/L N, para 8,0 < pH ≤ 8,5
1 mg/L N, para pH > 8,5
Cloro residual mg Cl/L até 0,01 mg Cl/L 3 Classe 4
Ferro dissolvido mg Fe/L até 5 mg Fe/L 0 Todas as classes
*ambiente lêntico.

15. Imagens : Wagner Ramalho

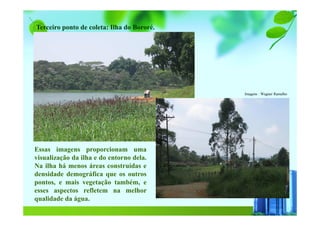

Essas imagens proporcionam uma
visualização da ilha e do entorno dela.
Na ilha há menos áreas construídas e
densidade demográfica que os outros
pontos, e mais vegetação também, e
esses aspectos refletem na melhor
qualidade da água.
Terceiro ponto de coleta: Ilha do Bororé.

16. Parâmetros Unidade Conama 357 Art. 14 Valor Condição de qualidade
Determinados Classe 1 Encontrado do parâmetro
FÍSICOS
pH UpH 6,0 – 9,0 6,5 Todas as classes
Turbidez UNT até 40 UNT 50 Classe 2 ou superior
QUÍMICOS
O₂ Dissolvido mg O₂/L mínimo 6 mg O₂/L 6 Todas as classes
Fósforo total * mg P/L até 0,020 mg P/L 0 Todas as classes
N Amoniacal
total
mg N-NH₃/L 3,7 mg/L N, para pH ≤ 7,5 1 Todas as classes
2,0 mg/L N, para 7,5 < pH ≤ 8,0
1,0 mg/L N, para 8,0 < pH ≤ 8,5
0,5 mg/L N, para pH > 8,5
Cloro residual mg Cl/L até 0,01 mg Cl/L 0,1 Classe 4
Ferro dissolvido mg Fe/L até 0,3 mg Fe/L 0,25 Todas as classes
Parâmetros Unidade Conama 357 Art. 15 Valor Condição de qualidade
Determinados Classe 2 Encontrado do parâmetro
FÍSICOS
pH UpH 6,0 – 9,0 6,5 Todas as classes
Turbidez UNT até 100 UNT 50 Classe 2 ou superior
QUÍMICOS
O₂ Dissolvido mg O₂/L mínimo 5 mg O₂/L 6 Todas as classes
Fósforo total * mg P/L até 0,030 mg P/L 0 Todas as classes
N Amoniacal
total
mg N-NH₃/L 3,7 mg/L N, para pH ≤ 7,5 1 Todas as classes
2,0 mg/L N, para 7,5 < pH ≤
8,0
1,0 mg/L N, para 8,0 < pH ≤ 8,5
0,5 mg/L N, para pH > 8,5
Cloro residual mg Cl/L até 0,01 mg Cl/L 0,1 Classe 4
Ferro dissolvido mg Fe/L até 0,3 mg Fe/L 0,25 Todas as classes
Parâmetros Unidade Conama 357 Art. 16 Valor Condição de qualidade
Determinados Classe 3 Encontrado do parâmetro
FÍSICOS
pH UpH 6,0 – 9,0 6,5 Todas as classes
Turbidez UNT até 100 UNT 50 Classe 2 ou superior
QUÍMICOS
O₂ Dissolvido mg O₂/L mínimo 4 mg O₂/L 6 Todas as classes
Fósforo total * mg P/L até 0,050 mg P/L 0 Todas as classes
N Amoniacal
total
mg N-NH₃/L 13,3 mg/L N, para pH ≤ 7,5 1 Todas as classes
5,6 mg/L N, para 7,5 < pH ≤ 8,0
2,2 mg/L N, para 8,0 < pH ≤ 8,5
1 mg/L N, para pH > 8,5
Cloro residual mg Cl/L até 0,01 mg Cl/L 0,1 Classe 4
Ferro dissolvido mg Fe/L até 5 mg Fe/L 0,25 Todas as classes
*ambiente lêntico.

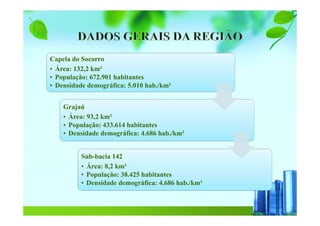

17. Capela do Socorro
• Área: 132,2 km²
• População: 672.901 habitantes
• Densidade demográfica: 5.010 hab./km²
Grajaú
• Área: 93,2 km²
• População: 433.614 habitantes
• Densidade demográfica: 4.686 hab./km²
Sub-bacia 142
• Área: 8,2 km²
• População: 38.425 habitantes
• Densidade demográfica: 4.686 hab./km²

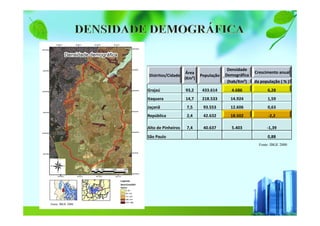

18. Fonte: IBGE 2000
Distritos/Cidade
Área
(Km²)
População
Densidade
Demográfica
Crescimento anual
(hab/Km²) da população ( % )
Grajaú 93,2 433.614 4.686 6,28
Itaquera 14,7 218.533 14.924 1,59
Jaçanã 7,5 93.553 12.606 0,63
República 2,4 42.632 18.502 -2,2
Alto de Pinheiros 7,4 40.637 5.403 -1,39
São Paulo 0,88
Fonte: IBGE 2000

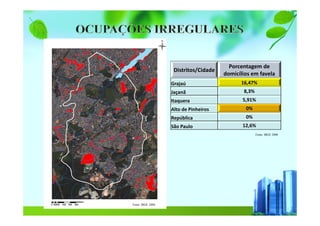

19. Fonte: IBGE 2000
Distritos/Cidade
Porcentagem de
domicílios em favela
Grajaú 16,47%
Jaçanã 8,3%
Itaquera 5,91%
Alto de Pinheiros 0%
República 0%
São Paulo 12,6%
Fonte: IBGE 2000

20. Fonte: IBGE 2000
USO E OCUPAÇÃO DO SOLO

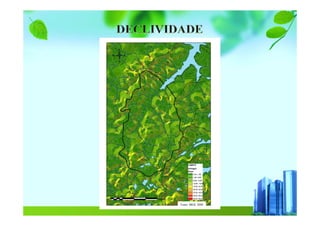

21. Fonte: IBGE 2000

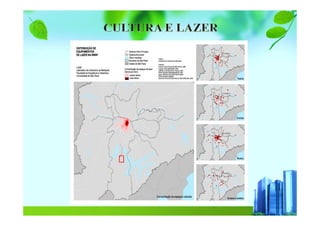

23. Distritos/Cidade Total de domicílios
Média de moradores
por domicílio
Grajaú 86.223 3,84
Itaquera 53.442 3,75
Jaçanã 24.412 3,67
Alto de Pinheiros 13.696 3,18
República 20.810 2,22
São Paulo 2.985.977 3,46
Fonte: IBGE 2000 / SEADE

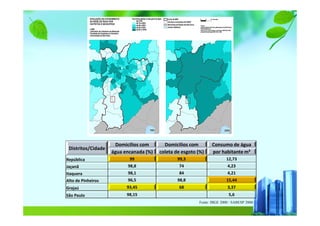

24. Distritos/Cidade
Domicílios com Domicilios com Consumo de água
água encanada (%) coleta de esgoto (%) por habitante m³
República 99 99,3 12,73
Jaçanã 98,8 74 4,23
Itaquera 98,1 84 4,21
Alto de Pinheiros 96,5 98,8 15,44
Grajaú 93,45 68 3,37
São Paulo 98,15 5,6
Fonte: IBGE 2000 / SABESP 2000

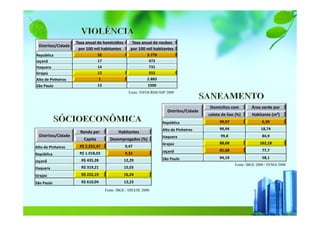

25. Distritos/Cidade
Taxa anual de homicídios Taxa anual de roubos
por 100 mil habitantes por 100 mil habitantes
República 32 3.779
Jaçanã 17 472
Itaquera 14 731
Grajaú 12 552
Alto de Pinheiros 1 2.883
São Paulo 13 1000
Fonte: INFOCRIM-SSP 2009
Distritos/Cidade
Domicílios com Área verde por
coleta de lixo (%) Habitante (m²)
República 99,97 6,39
Alto de Pinheiros 99,94 18,74
Itaquera 99,8 84,9
Grajaú 88,68 162,18
Jaçanã 81,68 77,7
São Paulo 94,19 58,1
Fonte: IBGE 2000 / SVMA 2000
Distritos/Cidade
Renda per Habitantes
Capita Desempregados (%)
Alto de Pinheiros R$ 2.252,47 9,47
República R$ 1.018,03 9,32
Jaçanã R$ 435,28 12,29
Itaquera R$ 319,21 15,03
Grajaú R$ 222,19 16,24
São Paulo R$ 610,04 13,23
Fonte: IBGE / DIEESE 2000

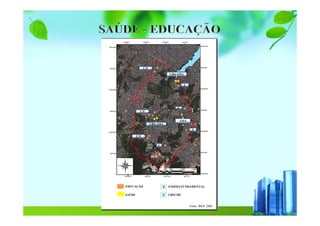

26. Fonte: IBGE 2000
UBS/AMA
UBS/AMA
AMA
C
C
C
F
C/F
C/F
C/F
F
C
EDUCAÇÃO
SAÚDE
ENSINO FUNDAMENTAL
CRECHE

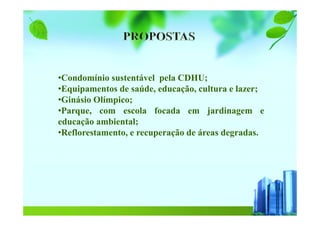

27. •Condomínio sustentável pela CDHU;
•Equipamentos de saúde, educação, cultura e lazer;
•Ginásio Olímpico;
•Parque, com escola focada em jardinagem e
educação ambiental;
•Reflorestamento, e recuperação de áreas degradas.

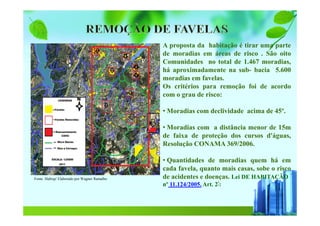

28. Fonte :Habisp/ Elaborado por Wagner Ramalho
A proposta da habitação é tirar uma parte
de moradias em áreas de risco . São oito
Comunidades no total de 1.467 moradias,
há aproximadamente na sub- bacia 5.600
moradias em favelas.
Os critérios para remoção foi de acordo
com o grau de risco:
• Moradias com declividade acima de 45º.
• Moradias com a distância menor de 15m
de faixa de proteção dos cursos d'águas,
Resolução CONAMA 369/2006.
• Quantidades de moradias quem há em
cada favela, quanto mais casas, sobe o risco
de acidentes e doenças. Lei DE HABITAÇÃO
nº 11.124/2005. Art. 2º:

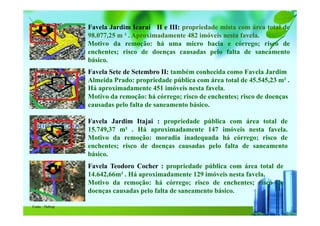

29. Favela Jardim Icaraí II e III: propriedade mista com área total de
98.077,25 m ² . Aproximadamente 482 imóveis nesta favela.
Motivo da remoção: há uma micro bacia e córrego; risco de
enchentes; risco de doenças causadas pelo falta de saneamento
básico.
Favela Sete de Setembro II: também conhecida como Favela Jardim
Almeida Prado: propriedade pública com área total de 45.545,23 m² .
Há aproximadamente 451 imóveis nesta favela.
Motivo da remoção: há córrego; risco de enchentes; risco de doenças
causadas pelo falta de saneamento básico.
Favela Jardim Itajai : propriedade pública com área total de
15.749,37 m² . Há aproximadamente 147 imóveis nesta favela.
Motivo da remoção: moradia inadequada há córrego; risco de
enchentes; risco de doenças causadas pelo falta de saneamento
básico.
Favela Teodoro Cocher : propriedade pública com área total de
14.642,66m² . Há aproximadamente 129 imóveis nesta favela.
Motivo da remoção: há córrego; risco de enchentes; risco de
doenças causadas pelo falta de saneamento básico.
Fonte : Habisp

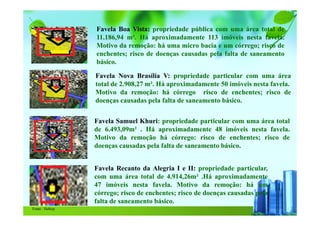

30. Favela Boa Vista: propriedade pública com uma área total de
11.186,94 m². Há aproximadamente 113 imóveis nesta favela.
Motivo da remoção: há uma micro bacia e um córrego; risco de
enchentes; risco de doenças causadas pela falta de saneamento
básico.
Favela Nova Brasília V: propriedade particular com uma área
total de 2.908,27 m². Há aproximadamente 50 imóveis nesta favela.
Motivo da remoção: há córrego risco de enchentes; risco de
doenças causadas pela falta de saneamento básico.
Favela Samuel Khuri: propriedade particular com uma área total
de 6.493,09m² . Há aproximadamente 48 imóveis nesta favela.
Motivo da remoção há córrego: risco de enchentes; risco de
doenças causadas pela falta de saneamento básico.
Favela Recanto da Alegria I e II: propriedade particular,
com uma área total de 4.914,26m² .Há aproximadamente
47 imóveis nesta favela. Motivo da remoção: há um
córrego; risco de enchentes; risco de doenças causadas pela
falta de saneamento básico.
Fonte : Habisp

31. Dentro do conjunto
habitacional haverá
várias obras sociais e
ambientais:
• AMA 24H;
• EMEI;
• ETEC;
• BIODIGESTOR/GÁS;
• COORPERATIVA
DE RECICLAGEM
O programa beneficiará 1.500 família com as parcerias da
Prefeitura de São Paulo, Eletropaulo, SABESP, CDHU, e a
Caixa Econômica Federal.
Fonte :Habisp/ Elaborado por Wagner Ramalho
Estatuto da Cidade (Lei 10.257, art. 40º plano diretor)

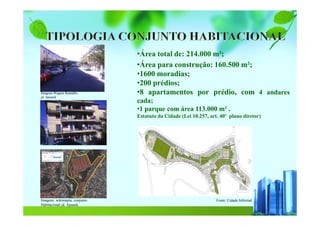

32. Imagens:Wagner Ramalho,
jd. Apuanã
Imagens: wikimapia, conjunto
Habitacional jd. Apuanã.
•Área total de: 214.000 m²;
•Área para construção: 160.500 m²;
•1600 moradias;
•200 prédios;
•8 apartamentos por prédio, com 4 andares
cada;
•1 parque com área 113.000 m² .
Estatuto da Cidade (Lei 10.257, art. 40º plano diretor)
Fonte: Cidade Informal

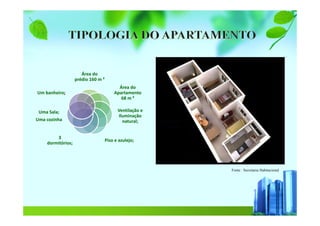

33. Fonte : Secretaria Habitacional
Área do
prédio 160 m ²
Área do
Apartamento
68 m ²
Ventilação e
Iluminação
natural;
Piso e azulejo;
3
dormitórios;
Uma Sala;
Uma cozinha
Um banheiro;

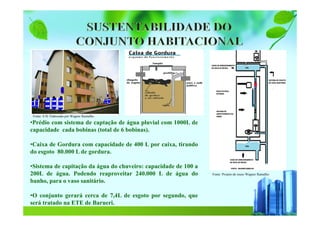

34. Fonte :Projeto de reuso Wagner Ramalho
Fonte: S H/ Elaborado por Wagner Ramalho
•Prédio com sistema de captação de água pluvial com 1000L de
capacidade cada bobinas (total de 6 bobinas).
•Caixa de Gordura com capacidade de 400 L por caixa, tirando
do esgoto 80.000 L de gordura.
•Sistema de capitação da água do chuveiro: capacidade de 100 a
200L de água. Podendo reaproveitar 240.000 L de água do
banho, para o vaso sanitário.
•O conjunto gerará cerca de 7,4L de esgoto por segundo, que
será tratado na ETE de Barueri.

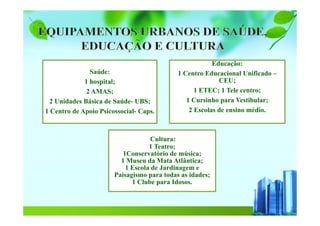

35. Saúde:
1 hospital;
2 AMAS;
2 Unidades Básica de Saúde- UBS;
1 Centro de Apoio Psicossocial- Caps.
es;
Cultura:
1 Teatro;
1Conservatório de música;
1 Museu da Mata Atlântica;
1 Escola de Jardinagem e
Paisagismo para todas as idades;
1 Clube para Idosos.
Educação:Educação:
1 Centro Educacional Unificado –
CEU;
1 ETEC; 1 Tele centro;
1 Cursinho para Vestibular;
2 Escolas de ensino médio.

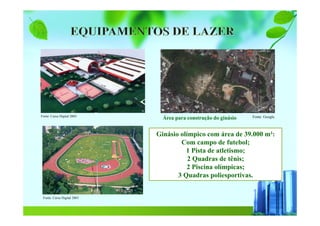

36. Fonte: Caixa Digital 2003 Fonte: Google.
Ginásio olímpico com área de 39.000 m²:
Com campo de futebol;
1 Pista de atletismo;
2 Quadras de tênis;
2 Piscina olímpicas;
3 Quadras poliesportivas.
Fonte: Caixa Digital 2003
Área para construção do ginásio

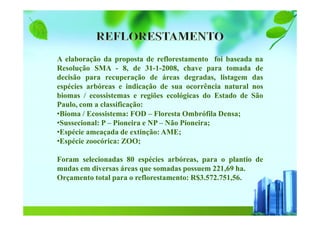

37. A elaboração da proposta de reflorestamento foi baseada na
Resolução SMA - 8, de 31-1-2008, chave para tomada de
decisão para recuperação de áreas degradas, listagem das
espécies arbóreas e indicação de sua ocorrência natural nos
biomas / ecossistemas e regiões ecológicas do Estado de São
Paulo, com a classificação:
•Bioma / Ecossistema: FOD – Floresta Ombrófila Densa;
•Sussecional: P – Pioneira e NP – Não Pioneira;
•Espécie ameaçada de extinção: AME;
•Espécie zoocórica: ZOO;

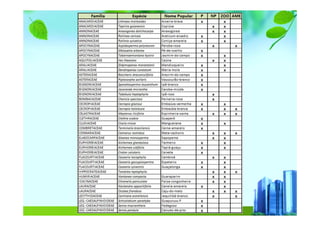

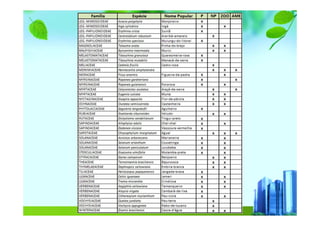

Foram selecionadas 80 espécies arbóreas, para o plantio de
mudas em diversas áreas que somadas possuem 221,69 ha.
Orçamento total para o reflorestamento: R$3.572.751,56.

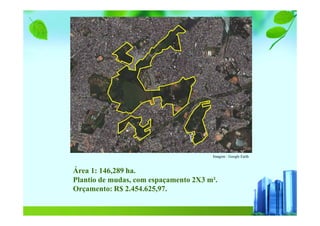

40. Imagem : Google Earth
Área 1: 146,289 ha.
Plantio de mudas, com espaçamento 2X3 m².
Orçamento: R$ 2.454.625,97.

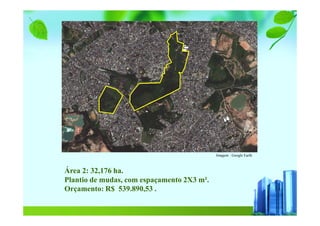

41. Imagem : Google Earth
Área 2: 32,176 ha.
Plantio de mudas, com espaçamento 2X3 m².
Orçamento: R$ 539.890,53 .

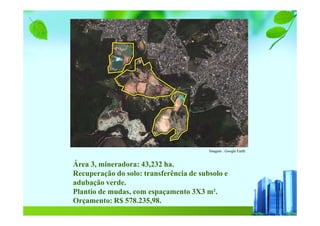

42. Imagem : Google Earth
Área 3, mineradora: 43,232 ha.
Recuperação do solo: transferência de subsolo e
adubação verde.
Plantio de mudas, com espaçamento 3X3 m².
Orçamento: R$ 578.235,98.

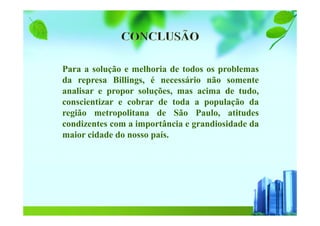

43. Para a solução e melhoria de todos os problemas
da represa Billings, é necessário não somente
analisar e propor soluções, mas acima de tudo,
conscientizar e cobrar de toda a população da
região metropolitana de São Paulo, atitudes
condizentes com a importância e grandiosidade da
maior cidade do nosso país.

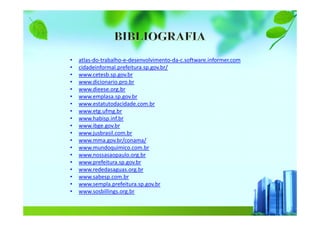

44. • atlas-do-trabalho-e-desenvolvimento-da-c.software.informer.com
• cidadeinformal.prefeitura.sp.gov.br/
• www.cetesb.sp.gov.br
• www.dicionario.pro.br
• www.dieese.org.br
• www.emplasa.sp.gov.br
• www.estatutodacidade.com.br
• www.etg.ufmg.br
• www.habisp.inf.br
• www.ibge.gov.br
• www.jusbrasil.com.br
• www.mma.gov.br/conama/
• www.mundoquimico.com.br
• www.nossasaopaulo.org.br
• www.prefeitura.sp.gov.br
• www.rededasaguas.org.br
• www.sabesp.com.br
• www.sempla.prefeitura.sp.gov.br
• www.sosbillings.org.br
