CURSO DE AUTOMAÇÃO INDUSTRIAL
APOSTILA DE FUNDAMENTOS ELETRÔNICA DIGITAL
Prof. Guilherme Vicente Curcio
Prof. Rogério Passos do A. Pereira
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
2/109
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
3/109
CIRCUITOS DIGITAIS E ANALÓGICOS
Os circuitos analógicos utilizam no seu funcionamento grandezas continuamente
variáveis, em geral tensões e corrente elétrica.
Os circuitos digitais produzem sua saída, respondendo a incrementos fixos. A entrada no
circuito analógico nunca constitui um número absoluto: é uma posição aproximada numa
escala contínua. Por exemplo: um relógio analógico possui os ponteiros que estão em
constante movimento; não possui um valor determinado para o intervalo de tempo.
O relógio digital tem sua indicação das horas através de números que mudam de intervalo
em intervalo.
Outro exemplo, seria você estar subindo uma rampa ou escada. Subindo uma rampa,
você está a cada instante em movimento para cima. Já na escada não, você, em cada
instante está em um degrau.
Assim podemos então entender que um circuito analógico tem suas variáveis em contínua
variação no tempo, e o circuito digital possui suas variáveis fixas em períodos de tempo.
SISTEMAS DE NUMERAÇÃO
Todos nós, quando ouvimos pronunciar a palavra números, automaticamente a
associamos ao sistema decimal com o qual estamos acostumados a operar. Este sistema
está fundamentado em certas regras que são base para qualquer outro. Vamos, portanto,
estudar estas regras e aplicá-las aos sistemas de numeração binária, octal e hexadecimal.
Estes sistemas são utilizados em computadores digitais, circuitos lógicos em geral e no
processamento de informações dos mais variados tipos. O número decimal 573 pode ser
também representado da seguinte forma:
573 = 500 + 70 + 3 ou 573 = 5 x 102
+ 7 x 101
+ 3 x 100
Isto nos mostra que um dígito no sistema decimal tem na realidade dois significados.
Um, é o valor propriamente dito do dígito, e o outro é o que está relacionado com a
posição do dígito no número (peso). Por exemplo: o dígito 7 no número acima representa
7 x 10, ou seja 70, devido a posição que ele ocupa no número. Este princípio é aplicável a
qualquer sistema de numeração onde os dígitos possuem "pesos", determinados pelo seu
posicionamento. Sendo assim, um sistema de numeração genérico pode ser expresso da
seguinte maneira:
N = dn . Bn + . . . + d3 . B3 + d2 . B2 + d1 . B1 + d0 . B0
Onde:
N = representação do número na base B
dn = dígito na posição n
B = base do sistema utilizado
n = valor posicional do dígito
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
4/109

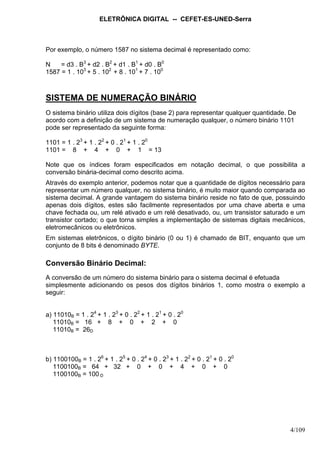

Por exemplo, o número 1587 no sistema decimal é representado como:
N = d3 . B3
+ d2 . B2
+ d1 . B1
+ d0 . B0
1587 = 1 . 103
+ 5 . 102
+ 8 . 101
+ 7 . 100
SISTEMA DE NUMERAÇÃO BINÁRIO
O sistema binário utiliza dois dígitos (base 2) para representar qualquer quantidade. De
acordo com a definição de um sistema de numeração qualquer, o número binário 1101
pode ser representado da seguinte forma:
1101 = 1 . 23
+ 1 . 22
+ 0 . 21
+ 1 . 20
1101 = 8 + 4 + 0 + 1 = 13
Note que os índices foram especificados em notação decimal, o que possibilita a
conversão binária-decimal como descrito acima.
Através do exemplo anterior, podemos notar que a quantidade de dígitos necessário para
representar um número qualquer, no sistema binário, é muito maior quando comparada ao
sistema decimal. A grande vantagem do sistema binário reside no fato de que, possuindo
apenas dois dígitos, estes são facilmente representados por uma chave aberta e uma
chave fechada ou, um relé ativado e um relé desativado, ou, um transistor saturado e um
transistor cortado; o que torna simples a implementação de sistemas digitais mecânicos,
eletromecânicos ou eletrônicos.
Em sistemas eletrônicos, o dígito binário (0 ou 1) é chamado de BIT, enquanto que um
conjunto de 8 bits é denominado BYTE.
Conversão Binário Decimal:
A conversão de um número do sistema binário para o sistema decimal é efetuada
simplesmente adicionando os pesos dos dígitos binários 1, como mostra o exemplo a
seguir:
a) 11010B = 1 . 24
+ 1 . 23
+ 0 . 22
+ 1 . 21
+ 0 . 20
11010B = 16 + 8 + 0 + 2 + 0
11010B = 26D
b) 1100100B = 1 . 26
+ 1 . 25
+ 0 . 24
+ 0 . 23
+ 1 . 22
+ 0 . 21
+ 0 . 20
1100100B = 64 + 32 + 0 + 0 + 4 + 0 + 0
1100100B = 100 D
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
5/109

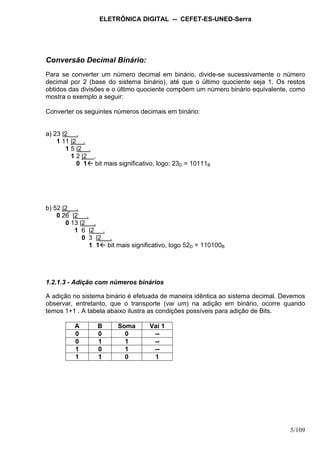

Conversão Decimal Binário:
Para se converter um número decimal em binário, divide-se sucessivamente o número
decimal por 2 (base do sistema binário), até que o último quociente seja 1. Os restos
obtidos das divisões e o último quociente compõem um número binário equivalente, como
mostra o exemplo a seguir:
Converter os seguintes números decimais em binário:
a) 23 |2 .
1 11 |2 .
1 5 |2 .
1 2 |2 .
0 1 bit mais significativo, logo: 23D = 10111B
b) 52 |2 .
0 26  |2 .
0 13 |2 .
1 6 |2 .
0 3 |2 .
1 1 bit mais significativo, logo 52D = 110100B
1.2.1.3 - Adição com números binários
A adição no sistema binário é efetuada de maneira idêntica ao sistema decimal. Devemos
observar, entretanto, que o transporte (vai um) na adição em binário, ocorre quando
temos 1+1 . A tabela abaixo ilustra as condições possíveis para adição de Bits.
A B Soma Vai 1
0 0 0 --
0 1 1 --
1 0 1 --
1 1 0 1
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
6/109

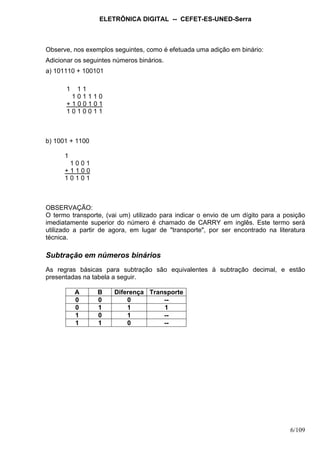

Observe, nos exemplos seguintes, como é efetuada uma adição em binário:
Adicionar os seguintes números binários.
a) 101110 + 100101
1 1 1
1 0 1 1 1 0
+ 1 0 0 1 0 1
1 0 1 0 0 1 1
b) 1001 + 1100
1
1 0 0 1
+ 1 1 0 0
1 0 1 0 1
OBSERVAÇÃO:
O termo transporte, (vai um) utilizado para indicar o envio de um dígito para a posição
imediatamente superior do número é chamado de CARRY em inglês. Este termo será
utilizado a partir de agora, em lugar de "transporte", por ser encontrado na literatura
técnica.
Subtração em números binários
As regras básicas para subtração são equivalentes à subtração decimal, e estão
presentadas na tabela a seguir.
A B Diferença Transporte
0 0 0 --
0 1 1 1
1 0 1 --
1 1 0 --
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
7/109

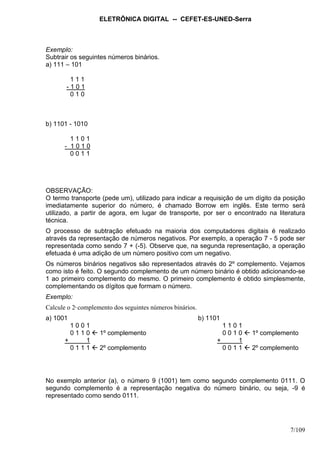

Exemplo:
Subtrair os seguintes números binários.
a) 111 – 101
1 1 1
- 1 0 1
0 1 0
b) 1101 - 1010
1 1 0 1
- 1 0 1 0
0 0 1 1
OBSERVAÇÃO:
O termo transporte (pede um), utilizado para indicar a requisição de um dígito da posição
imediatamente superior do número, é chamado Borrow em inglês. Este termo será
utilizado, a partir de agora, em lugar de transporte, por ser o encontrado na literatura
técnica.
O processo de subtração efetuado na maioria dos computadores digitais é realizado
através da representação de números negativos. Por exemplo, a operação 7 - 5 pode ser
representada como sendo 7 + (-5). Observe que, na segunda representação, a operação
efetuada é uma adição de um número positivo com um negativo.
Os números binários negativos são representados através do 2º complemento. Vejamos
como isto é feito. O segundo complemento de um número binário é obtido adicionando-se
1 ao primeiro complemento do mesmo. O primeiro complemento é obtido simplesmente,
complementando os dígitos que formam o número.
Exemplo:
Calcule o 2º complemento dos seguintes números binários.
a) 1001 b) 1101
1 0 0 1 1 1 0 1
0 1 1 0 1º complemento 0 0 1 0 1º complemento
+ 1 + 1
0 1 1 1 2º complemento 0 0 1 1 2º complemento
No exemplo anterior (a), o número 9 (1001) tem como segundo complemento 0111. O
segundo complemento é a representação negativa do número binário, ou seja, -9 é
representado como sendo 0111.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
8/109

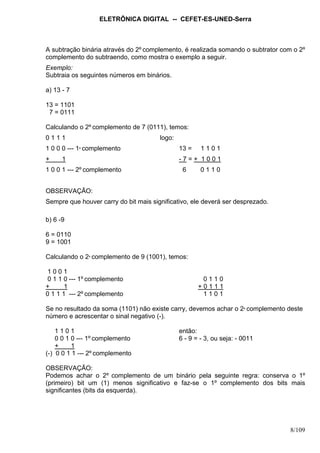

A subtração binária através do 2º complemento, é realizada somando o subtrator com o 2º
complemento do subtraendo, como mostra o exemplo a seguir.
Exemplo:
Subtraia os seguintes números em binários.
a) 13 - 7
13 = 1101
7 = 0111
Calculando o 2º complemento de 7 (0111), temos:
0 1 1 1 logo:
1 0 0 0 --- 1º complemento 13 = 1 1 0 1
+ 1 - 7 = + 1 0 0 1
1 0 0 1 --- 2º complemento 6 0 1 1 0
OBSERVAÇÃO:
Sempre que houver carry do bit mais significativo, ele deverá ser desprezado.
b) 6 -9
6 = 0110
9 = 1001
Calculando o 2º complemento de 9 (1001), temos:
1 0 0 1
0 1 1 0 --- 1º complemento 0 1 1 0
+ 1 + 0 1 1 1
0 1 1 1 --- 2º complemento 1 1 0 1
Se no resultado da soma (1101) não existe carry, devemos achar o 2º complemento deste
número e acrescentar o sinal negativo (-).
1 1 0 1 então:
0 0 1 0 --- 1º complemento 6 - 9 = - 3, ou seja: - 0011
+ 1
(-) 0 0 1 1 --- 2º complemento
OBSERVAÇÃO:
Podemos achar o 2º complemento de um binário pela seguinte regra: conserva o 1º
(primeiro) bit um (1) menos significativo e faz-se o 1º complemento dos bits mais
significantes (bits da esquerda).
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
9/109

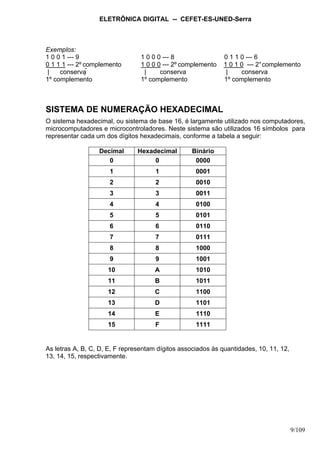

Exemplos:
1 0 0 1 --- 9 1 0 0 0 --- 8 0 1 1 0 --- 6
0 1 1 1 --- 2º complemento 1 0 0 0 --- 2º complemento 1 0 1 0 --- 2°complemento
| conserva  | conserva | conserva
1º complemento 1º complemento 1º complemento
SISTEMA DE NUMERAÇÃO HEXADECIMAL
O sistema hexadecimal, ou sistema de base 16, é largamente utilizado nos computadores,
microcomputadores e microcontroladores. Neste sistema são utilizados 16 símbolos para
representar cada um dos dígitos hexadecimais, conforme a tabela a seguir:
Decimal Hexadecimal Binário
0 0 0000
1 1 0001
2 2 0010
3 3 0011
4 4 0100
5 5 0101
6 6 0110
7 7 0111
8 8 1000
9 9 1001
10 A 1010
11 B 1011
12 C 1100
13 D 1101
14 E 1110
15 F 1111
As letras A, B, C, D, E, F representam dígitos associados às quantidades, 10, 11, 12,
13, 14, 15, respectivamente.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
10/109

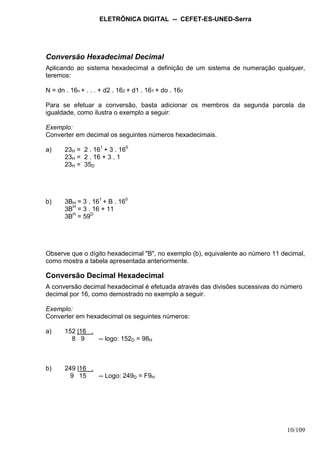

Conversão Hexadecimal Decimal
Aplicando ao sistema hexadecimal a definição de um sistema de numeração qualquer,
teremos:
N = dn . 16n + . . . + d2 . 162 + d1 . 161 + do . 160
Para se efetuar a conversão, basta adicionar os membros da segunda parcela da
igualdade, como ilustra o exemplo a seguir:
Exemplo:
Converter em decimal os seguintes números hexadecimais.
a) 23H = 2 . 161
+ 3 . 160
23H = 2 . 16 + 3 . 1
23H = 35D
b) 3BH = 3 . 161
+ B . 160
3BH
= 3 . 16 + 11
3BH
= 59D
Observe que o dígito hexadecimal "B", no exemplo (b), equivalente ao número 11 decimal,
como mostra a tabela apresentada anteriormente.
Conversão Decimal Hexadecimal
A conversão decimal hexadecimal é efetuada através das divisões sucessivas do número
decimal por 16, como demostrado no exemplo a seguir.
Exemplo:
Converter em hexadecimal os seguintes números:
a) 152 |16 . .
8 9 -- logo: 152D = 98H
b) 249 |16 ..:
9 15 -- Logo: 249D = F9H
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
11/109
NÚMEROS DECIMAIS CODIFICADOS EM BINÁRIO (BCD)
Como já foi discutido anteriormente, os sistemas digitais em geral, trabalham com
números binários. Com o intuito de facilitar a comunicação homem-máquina, foi
desenvolvido um código que representa cada dígito decimal por um conjunto de 4 dígitos
binários, como mostra a tabela seguinte:
DECIMAL BINÁRIA
0 0000
1 0001
2 0010
3 0011
4 0100
5 0101
6 0110
7 0111
8 1000
9 1001
Esta representação é denominado de código BCD (Binary-Coded Decimal).
Desta maneira, cada dígito decimal é representado por grupo de quatro bits, como
ilustrado a seguir:
527 = 0101 0010 0111
527 = 010100100111
Observe que a conversão decimal-BCD e BCD-decimal é direta, ou seja, separando-se o
dígito BCD em grupos de 4 bits, cada grupo representa um dígito decimal.
Exemplo:
Converter os seguintes números decimais em BCD.
a) 290 = 0010 1001 0000
290 = 001010010000
b) 638 = 0110 0011 1000
638 = 011000111000
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
12/109

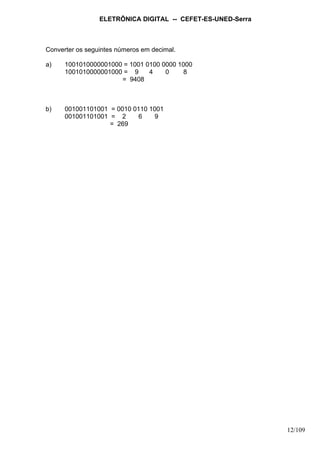

Converter os seguintes números em decimal.
a) 1001010000001000 = 1001 0100 0000 1000
1001010000001000 = 9 4 0 8
= 9408
b) 001001101001 = 0010 0110 1001
001001101001 = 2 6 9
= 269
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
13/109

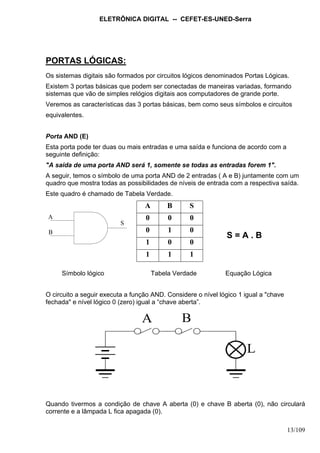

PORTAS LÓGICAS:
Os sistemas digitais são formados por circuitos lógicos denominados Portas Lógicas.
Existem 3 portas básicas que podem ser conectadas de maneiras variadas, formando
sistemas que vão de simples relógios digitais aos computadores de grande porte.
Veremos as características das 3 portas básicas, bem como seus símbolos e circuitos
equivalentes.
Porta AND (E)
Esta porta pode ter duas ou mais entradas e uma saída e funciona de acordo com a
seguinte definição:
"A saída de uma porta AND será 1, somente se todas as entradas forem 1".
A seguir, temos o símbolo de uma porta AND de 2 entradas ( A e B) juntamente com um
quadro que mostra todas as possibilidades de níveis de entrada com a respectiva saída.
Este quadro é chamado de Tabela Verdade.
A
B
S
Símbolo lógico Tabela Verdade Equação Lógica
O circuito a seguir executa a função AND. Considere o nível lógico 1 igual a "chave
fechada" e nível lógico 0 (zero) igual a “chave aberta”.
A B
L
Quando tivermos a condição de chave A aberta (0) e chave B aberta (0), não circulará
corrente e a lâmpada L fica apagada (0).
A B S
0 0 0
0 1 0
1 0 0
1 1 1
S = A . B
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
14/109
Na condição de termos a chave A aberta (0) e a chave B fechada (1), ainda assim não
circula corrente e a lâmpada está apagada (0). É fácil observar que a condição inversa
[chave A(1) e chave B(0)], também implica em a lâmpada estar apagada (0).
Agora temos a condição em que a chave A fechada (1) e a chave B fechada (1), nesta
situação a corrente pode circular e a lâmpada acende (1).
Verifique portanto que a análise acima descrita confirma a tabela verdade apresentada.
Para o circuito AND portanto, podemos afirmar que qualquer 0 (zero) na entrada leva a
saída para o 0 (zero).
- Porta OR (ou)
Esta porta também possui duas ou mais entradas, e uma saída, funcionando de acordo
com a seguinte definição:
“A saída de uma porta OR será 1 se uma ou mais entradas forem 1”.
A seguir, temos o símbolo de uma porta OR de 2 entradas (A e B) juntamente com a
respectiva tabela verdade.
A
B
S
Símbolo lógico Tabela Verdade
Equação Lógica
O circuito a seguir executa a função OR:
Chave aberta = nível lógico 0 (zero); chave fechada = nível lógico 1 (um)
A
LB
A B S
0 0 0
0 1 1
1 0 1
1 1 1
S = A + B
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
15/109
Quando tivermos chave A fechada e chave B aberta, teremos corrente circulando e
consequentemente a lâmpada L estará acesa.
A lâmpada fica acesa também com as condições:
- Chave A = Aberta e Chave B = Fechada
- Chave A = Fechada e Chave B = Fechada.
A lâmpada somente estará apagada quando as duas chaves (A e B) estiverem abertas.
Analisando o circuito e comparando-o com a tabela verdade fonecida, podemos afirmar,
que para um circuito OR, qualquer 1 na entrada leva a saída para 1.
- Porta NOT (não)
A porta NOT possui somente uma entrada e uma saída e obedece à seguinte definição:
"A saída de uma porta NOT assume o nível lógico 1 somente quando sua entrada é
0 (zero) e vice-versa".
Isto significa que a porta NOT é um inversor lógico, ou seja, o nível lógico da sua saída
será sempre o oposto do nível lógico de entrada. A figura a seguir apresenta o símbolo da
porta lógica NOT, sua tabela verdade e equação lógica.
A S
Símbolo lógico Tabela Verdade Equação Lógica
O circuito a seguir executa a função NOT. Observe que o circuito se resume a uma chave
ligada para o terra. Quando a chave está aberta, a corrente circula pela lâmpada que fica
acesa. Quando a chave A fecha , a corrente circula agora pela chave. Com isso a
lâmpada se apaga, confirmando a tabela verdade fornecida.
A L
A S
0 1
1 0
AS =
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
16/109

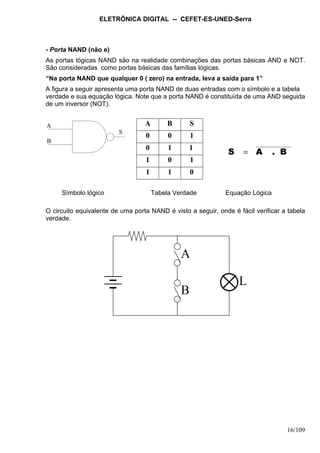

- Porta NAND (não e)
As portas lógicas NAND são na realidade combinações das portas básicas AND e NOT.
São consideradas como portas básicas das famílias lógicas.
“Na porta NAND que qualquer 0 ( zero) na entrada, leva a saída para 1”
A figura a seguir apresenta uma porta NAND de duas entradas com o símbolo e a tabela
verdade e sua equação lógica. Note que a porta NAND é constituída de uma AND seguida
de um inversor (NOT).
A
B
S
Símbolo lógico Tabela Verdade Equação Lógica
O circuito equivalente de uma porta NAND é visto a seguir, onde é fácil verificar a tabela
verdade.
A
L
B
B.AS =
A B S
0 0 1
0 1 1
1 0 1
1 1 0
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
17/109

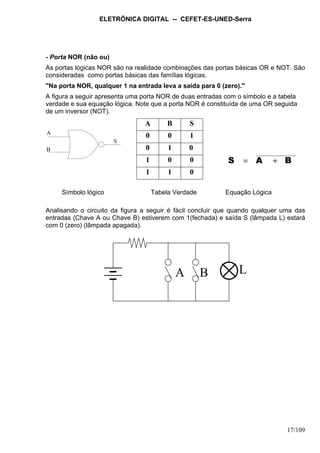

- Porta NOR (não ou)
As portas lógicas NOR são na realidade combinações das portas básicas OR e NOT. São
consideradas como portas básicas das famílias lógicas.
"Na porta NOR, qualquer 1 na entrada leva a saída para 0 (zero)."
A figura a seguir apresenta uma porta NOR de duas entradas com o símbolo e a tabela
verdade e sua equação lógica. Note que a porta NOR é constituída de uma OR seguida
de um inversor (NOT).
A
B
S
Símbolo lógico Tabela Verdade Equação Lógica
Analisando o circuito da figura a seguir é fácil concluir que quando qualquer uma das
entradas (Chave A ou Chave B) estiverem com 1(fechada) e saída S (lâmpada L) estará
com 0 (zero) (lâmpada apagada).
A LB
BAS +=
A B S
0 0 1
0 1 0
1 0 0
1 1 0
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
18/109

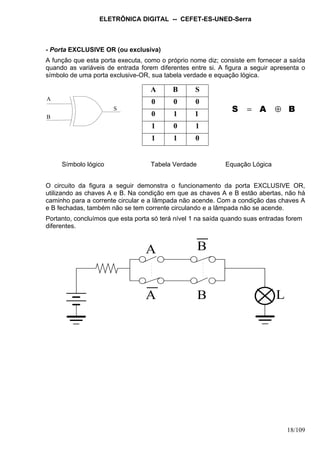

- Porta EXCLUSIVE OR (ou exclusiva)
A função que esta porta executa, como o próprio nome diz; consiste em fornecer a saída
quando as variáveis de entrada forem diferentes entre si. A figura a seguir apresenta o
símbolo de uma porta exclusive-OR, sua tabela verdade e equação lógica.
A
B
S
Símbolo lógico Tabela Verdade Equação Lógica
O circuito da figura a seguir demonstra o funcionamento da porta EXCLUSIVE OR,
utilizando as chaves A e B. Na condição em que as chaves A e B estão abertas, não há
caminho para a corrente circular e a lâmpada não acende. Com a condição das chaves A
e B fechadas, também não se tem corrente circulando e a lâmpada não se acende.
Portanto, concluímos que esta porta só terá nível 1 na saída quando suas entradas forem
diferentes.
A
LBA
B
A B S
0 0 0
0 1 1
1 0 1
1 1 0
BAS ⊕=
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
19/109
- Porta EXCLUSIVE NOR (não ou exclusiva ou circuito coincidência)
Esta porta tem como função, fornecer 1 na saída somente quando suas entradas forem
iguais.
A figura a seguir mostra o símbolo de uma porta exclusive-NOR, sua tabela verdade e
equação lógica.
A
B
S
Símbolo lógico Tabela Verdade Equação Lógica
No circuito da figura a seguir existem agora as chaves A e B; que funcionam de maneira
inversa às chaves A e B, isto é; quando a chave A está aberta, a chave A está fechada o
mesmo acontecendo com as chaves B e B.
Desta maneira podemos verificar a tabela verdade através da seguinte análise.
Quando as chaves A e B estão abertas (chaves A e B estão fechadas) circula corrente
pela lâmpada e ela estará acesa. Quando a chave A está fechada (chave A aberta) e a
chave B aberta (chave B fechada) não circula corrente pela lâmpada, o que implica em
lâmpada apagada. Na situação inversa chave A aberta (chave A fechada) e chave B
fechada (chave B aberta) ocorre a mesma coisa e a lâmpada estará apagada. Com as
duas chaves A e B fechadas (Chave A e B abertas) circulará corrente pela lâmpada e
esta estará acesa.
“Portanto, pode-se afirmar que a porta exclusive-NOR terá 0 (zero) em sua saída
quando as entradas forem diferentes.”
A
L
B
A B
A B S
0 0 1
0 1 0
1 0 0
1 1 1
BAS ⊕=
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
20/109
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
21/109

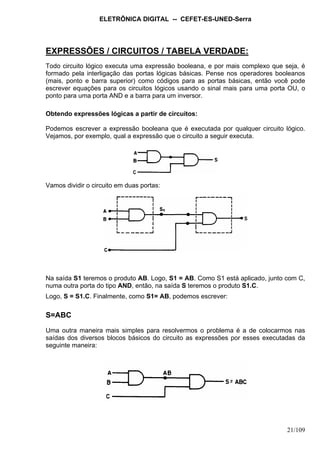

EXPRESSÕES / CIRCUITOS / TABELA VERDADE:
Todo circuito lógico executa uma expressão booleana, e por mais complexo que seja, é
formado pela interligação das portas lógicas básicas. Pense nos operadores booleanos
(mais, ponto e barra superior) como códigos para as portas básicas, então você pode
escrever equações para os circuitos lógicos usando o sinal mais para uma porta OU, o
ponto para uma porta AND e a barra para um inversor.
Obtendo expressões lógicas a partir de circuitos:
Podemos escrever a expressão booleana que é executada por qualquer circuito lógico.
Vejamos, por exemplo, qual a expressão que o circuito a seguir executa.
Vamos dividir o circuito em duas portas:
Na saída S1 teremos o produto AB. Logo, S1 = AB. Como S1 está aplicado, junto com C,
numa outra porta do tipo AND, então, na saída S teremos o produto S1.C.
Logo, S = S1.C. Finalmente, como S1= AB, podemos escrever:
S=ABC
Uma outra maneira mais simples para resolvermos o problema é a de colocarmos nas
saídas dos diversos blocos básicos do circuito as expressões por esses executadas da
seguinte maneira:
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
22/109

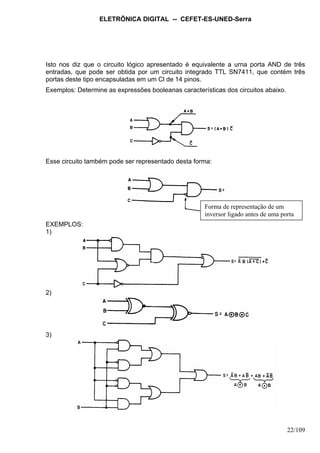

Isto nos diz que o circuito lógico apresentado é equivalente a urna porta AND de três
entradas, que pode ser obtida por um circuito integrado TTL SN7411, que contém três
portas deste tipo encapsuladas em um Cl de 14 pinos.
Exemplos: Determine as expressões booleanas características dos circuitos abaixo.
Esse circuito também pode ser representado desta forma:
EXEMPLOS:
1)
2)
3)
Forma de representação de um
inversor ligado antes de uma porta
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
23/109

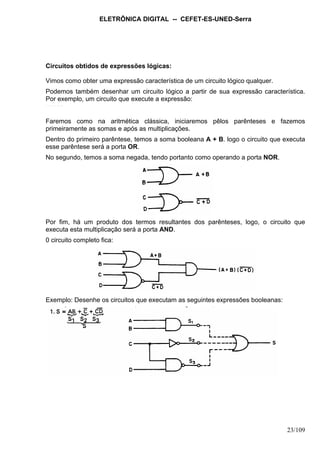

Circuitos obtidos de expressões lógicas:
Vimos como obter uma expressão característica de um circuito lógico qualquer.
Podemos também desenhar um circuito lógico a partir de sua expressão característica.
Por exemplo, um circuito que execute a expressão:
Faremos como na aritmética clássica, iniciaremos pêlos parênteses e fazemos
primeiramente as somas e após as multiplicações.
Dentro do primeiro parêntese, temos a soma booleana A + B. logo o circuito que executa
esse parêntese será a porta OR.
No segundo, temos a soma negada, tendo portanto como operando a porta NOR.
Por fim, há um produto dos termos resultantes dos parênteses, logo, o circuito que
executa esta multiplicação será a porta AND.
0 circuito completo fica:

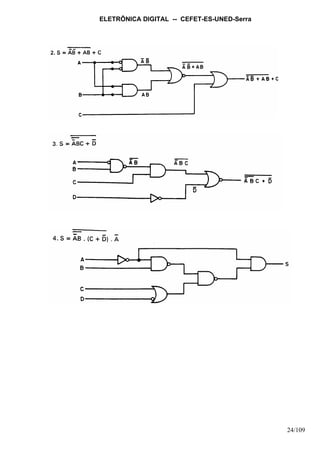

Exemplo: Desenhe os circuitos que executam as seguintes expressões booleanas:
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
24/109
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
25/109

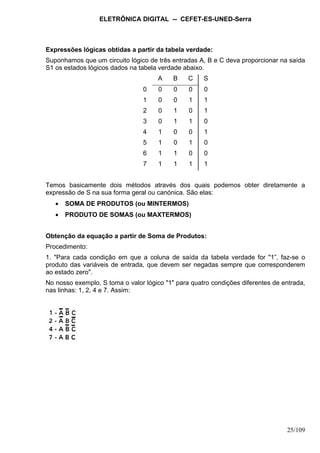

Expressões lógicas obtidas a partir da tabela verdade:
Suponhamos que um circuito lógico de três entradas A, B e C deva proporcionar na saída
S1 os estados lógicos dados na tabela verdade abaixo.
A B C S
0 0 0 0 0
1 0 0 1 1
2 0 1 0 1
3 0 1 1 0
4 1 0 0 1
5 1 0 1 0
6 1 1 0 0
7 1 1 1 1
Temos basicamente dois métodos através dos quais podemos obter diretamente a
expressão de S na sua forma geral ou canónica. São elas:
• SOMA DE PRODUTOS (ou MINTERMOS)
• PRODUTO DE SOMAS (ou MAXTERMOS)
Obtenção da equação a partir de Soma de Produtos:
Procedimento:
1. "Para cada condição em que a coluna de saída da tabela verdade for "1”, faz-se o
produto das variáveis de entrada, que devem ser negadas sempre que corresponderem
ao estado zero".
No nosso exemplo, S toma o valor lógico "1" para quatro condições diferentes de entrada,
nas linhas: 1, 2, 4 e 7. Assim:
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
26/109

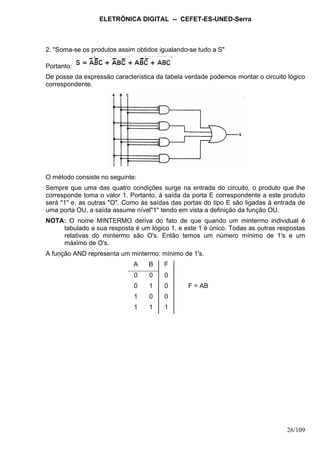

2. "Soma-se os produtos assim obtidos igualando-se tudo a S"
Portanto:
De posse da expressão característica da tabela verdade podemos montar o circuito lógico
correspondente.
O método consiste no seguinte:
Sempre que uma das quatro condições surge na entrada do circuito, o produto que lhe
corresponde toma o valor 1. Portanto, à saída da porta E correspondente a este produto
será "1" e, as outras "O". Como às saídas das portas do tipo E são ligadas à entrada de
uma porta OU, a saída assume nível"1" tendo em vista a definição da função OU.
NOTA: O nome MINTERMO deriva do fato de que quando um mintermo individual é
tabulado a sua resposta é um lógico 1, e este 1 é único. Todas as outras respostas
relativas do mintermo são O's. Então temos um número mínimo de 1's e um
máximo de O's.
A função AND representa um mintermo: mínimo de 1's.
A B F
0 0 0
0 1 0 F = AB
1 0 0
1 1 1
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
27/109

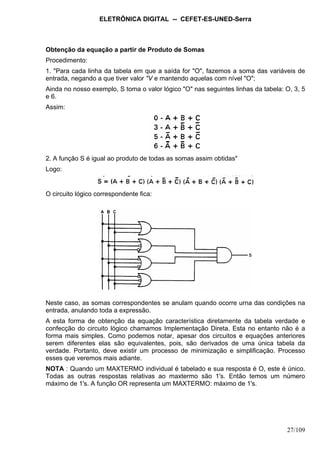

Obtenção da equação a partir de Produto de Somas
Procedimento:
1. "Para cada linha da tabela em que a saída for "O", fazemos a soma das variáveis de
entrada, negando a que tiver valor "V e mantendo aquelas com nível "O";
Ainda no nosso exemplo, S toma o valor lógico "O" nas seguintes linhas da tabela: O, 3, 5
e 6.
Assim:
2. A função S é igual ao produto de todas as somas assim obtidas"
Logo:
O circuito lógico correspondente fica:
Neste caso, as somas correspondentes se anulam quando ocorre urna das condições na
entrada, anulando toda a expressão.
A esta forma de obtenção da equação característica diretamente da tabela verdade e
confecção do circuito lógico chamamos Implementação Direta. Esta no entanto não é a
forma mais simples. Como podemos notar, apesar dos circuitos e equações anteriores
serem diferentes elas são equivalentes, pois, são derivados de uma única tabela da
verdade. Portanto, deve existir um processo de minimização e simplificação. Processo
esses que veremos mais adiante.
NOTA : Quando um MAXTERMO individual é tabelado e sua resposta é O, este é único.
Todas as outras respostas relativas ao maxtermo são 1's. Então temos um número
máximo de 1's. A função OR representa um MAXTERMO: máximo de 1's.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
28/109

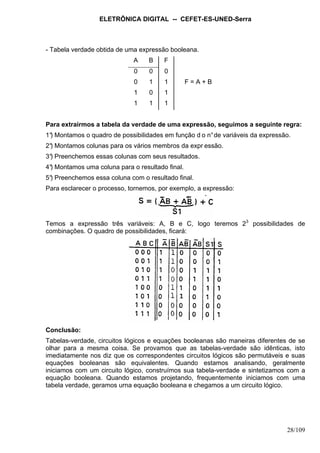

- Tabela verdade obtida de uma expressão booleana.
A B F
0 0 0
0 1 1 F = A + B
1 0 1
1 1 1
Para extrairmos a tabela da verdade de uma expressão, seguimos a seguinte regra:
1°) Montamos o quadro de possibilidades em função d o n°de variáveis da expressão.
2°) Montamos colunas para os vários membros da expr essão.
3°) Preenchemos essas colunas com seus resultados.
4°) Montamos uma coluna para o resultado final.
5°) Preenchemos essa coluna com o resultado final.
Para esclarecer o processo, tornemos, por exemplo, a expressão:
Temos a expressão três variáveis: A, B e C, logo teremos 23
possibilidades de
combinações. O quadro de possibilidades, ficará:
Conclusão:
Tabelas-verdade, circuitos lógicos e equações booleanas são maneiras diferentes de se
olhar para a mesma coisa. Se provamos que as tabelas-verdade são idênticas, isto
imediatamente nos diz que os correspondentes circuitos lógicos são permutáveis e suas
equações booleanas são equivalentes. Quando estamos analisando, geralmente
iniciamos com um circuito lógico, construímos sua tabela-verdade e sintetizamos com a
equação booleana. Quando estamos projetando, frequentemente iniciamos com uma
tabela verdade, geramos urna equação booleana e chegamos a um circuito lógico.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
29/109

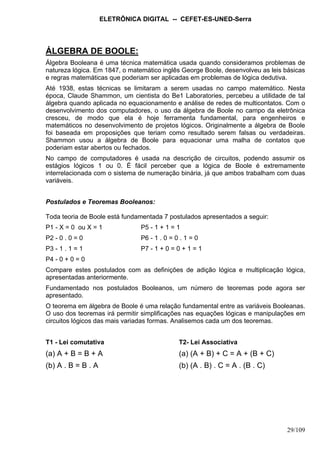

ÁLGEBRA DE BOOLE:
Álgebra Booleana é uma técnica matemática usada quando consideramos problemas de
natureza lógica. Em 1847, o matemático inglês George Boole, desenvolveu as leis básicas
e regras matemáticas que poderiam ser aplicadas em problemas de lógica dedutiva.
Até 1938, estas técnicas se limitaram a serem usadas no campo matemático. Nesta
época, Claude Shammon, um cientista do Be1 Laboratories, percebeu a utilidade de tal
álgebra quando aplicada no equacionamento e análise de redes de multicontatos. Com o
desenvolvimento dos computadores, o uso da álgebra de Boole no campo da eletrônica
cresceu, de modo que ela é hoje ferramenta fundamental, para engenheiros e
matemáticos no desenvolvimento de projetos lógicos. Originalmente a álgebra de Boole
foi baseada em proposições que teriam como resultado serem falsas ou verdadeiras.
Shammon usou a álgebra de Boole para equacionar uma malha de contatos que
poderiam estar abertos ou fechados.
No campo de computadores é usada na descrição de circuitos, podendo assumir os
estágios lógicos 1 ou 0. É fácil perceber que a lógica de Boole é extremamente
interrelacionada com o sistema de numeração binária, já que ambos trabalham com duas
variáveis.
Postulados e Teoremas Booleanos:
Toda teoria de Boole está fundamentada 7 postulados apresentados a seguir:
P1 - X = 0 ou X = 1 P5 - 1 + 1 = 1
P2 - 0 . 0 = 0 P6 - 1 . 0 = 0 . 1 = 0
P3 - 1 . 1 = 1 P7 - 1 + 0 = 0 + 1 = 1
P4 - 0 + 0 = 0
Compare estes postulados com as definições de adição lógica e multiplicação lógica,
apresentadas anteriormente.
Fundamentado nos postulados Booleanos, um número de teoremas pode agora ser
apresentado.
O teorema em álgebra de Boole é uma relação fundamental entre as variáveis Booleanas.
O uso dos teoremas irá permitir simplificações nas equações lógicas e manipulações em
circuitos lógicos das mais variadas formas. Analisemos cada um dos teoremas.
T1 - Lei comutativa T2- Lei Associativa
(a) A + B = B + A (a) (A + B) + C = A + (B + C)
(b) A . B = B . A (b) (A . B) . C = A . (B . C)
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
30/109

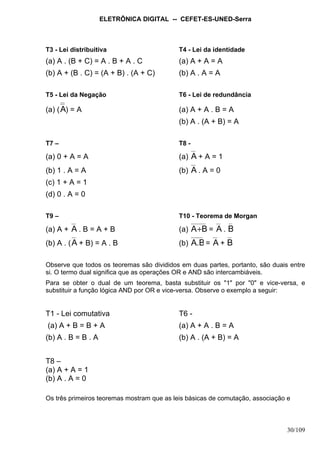

T3 - Lei distribuitiva T4 - Lei da identidade
(a) A . (B + C) = A . B + A . C (a) A + A = A
(b) A + (B . C) = (A + B) . (A + C) (b) A . A = A
T5 - Lei da Negação T6 - Lei de redundância
(a) (A) = A (a) A + A . B = A
(b) A . (A + B) = A
T7 – T8 -
(a) 0 + A = A (a) A + A = 1
(b) 1 . A = A (b) A . A = 0
(c) 1 + A = 1
(d) 0 . A = 0
T9 – T10 - Teorema de Morgan
(a) A + A . B = A + B (a) BA+ = A . B
(b) A . (A + B) = A . B (b) .BA = A + B
Observe que todos os teoremas são divididos em duas partes, portanto, são duais entre
si. O termo dual significa que as operações OR e AND são intercambiáveis.
Para se obter o dual de um teorema, basta substituir os "1" por "0" e vice-versa, e
substituir a função lógica AND por OR e vice-versa. Observe o exemplo a seguir:
T1 - Lei comutativa T6 -
(a) A + B = B + A (a) A + A . B = A
(b) A . B = B . A (b) A . (A + B) = A
T8 –
(a) A + A = 1
(b) A . A = 0
Os três primeiros teoremas mostram que as leis básicas de comutação, associação e
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra

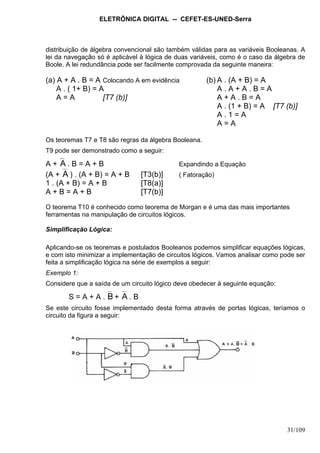

31/109
distribuição de álgebra convencional são também válidas para as variáveis Booleanas. A
lei da navegação só é aplicável à lógica de duas variáveis, como é o caso da álgebra de
Boole. A lei redundância pode ser facilmente comprovada da seguinte maneira:
(a) A + A . B = A Colocando A em evidência (b) A . (A + B) = A
A . ( 1+ B) = A A . A + A . B = A
A = A [T7 (b)] A + A . B = A
A . (1 + B) = A [T7 (b)]
A . 1 = A
A = A
Os teoremas T7 e T8 são regras da álgebra Booleana.
T9 pode ser demonstrado como a seguir:
A + A . B = A + B Expandindo a Equação
(A + A ) . (A + B) = A + B [T3(b)] ( Fatoração)
1 . (A + B) = A + B [T8(a)]
A + B = A + B [T7(b)]
O teorema T10 é conhecido como teorema de Morgan e é uma das mais importantes
ferramentas na manipulação de circuitos lógicos.
Simplificação Lógica:
Aplicando-se os teoremas e postulados Booleanos podemos simplificar equações lógicas,
e com isto minimizar a implementação de circuitos lógicos. Vamos analisar como pode ser
feita a simplificação lógica na série de exemplos a seguir:
Exemplo 1:
Considere que a saída de um circuito lógico deve obedecer à seguinte equação:
S = A + A . B + A . B
Se este circuito fosse implementado desta forma através de portas lógicas, teríamos o
circuito da figura a seguir:
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
32/109
Utilizando-se teoremas de Boole, vamos simplificar a equação dada.
A + A . B + A . B = (A + A . B ) + A . B
= A + A . B [T6 (a)]
= A + B [T9 (a)]
A equação resultante pode ser implementada através do circuito da figura a seguir, ou
seja, uma simples porta OR. Isto significa que os dois circuitos representam a mesma
função lógica.
Naturalmente o circuito simplificado é o ideal, visto que executa a mesma função lógica
com um número reduzido de portas lógicas.
Exemplo 2:
Simplifique a expressão A . (A . B + C)
Solução:
A . (A . B + C) = A . A . B + A . C [T3(a)]
= A . B + A . C [T4(b)]
= A . (B + C) [T3(a)]
1.4.3 - Manipulações Lógicas
Os teoremas de Boole são mais úteis na manipulação de variáveis lógicas do que
propriamente na simplificação. Isto porque, um circuito após simplificado pode não estar
em sua forma minimizada, e este processo de minimização se torna trabalhoso, em
determinados casos, quando feito através de simplificações lógicas. Considere a seguinte
equação lógica:
S= BA+ . Suponha que seja necessário implementá-la através de portas lógicas NAND.
Aplicando o teorema de de Morgan na equação acima e negando duplamente o resultado,
temos:
BA+ .= A . B . [ De Morgan ]
A + B = B.A [ Dupla negação ]
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
33/109
Observe a figura:
Na realidade, qualquer expressão lógica pode ser manipulada de forma a ser totalmente
implementada através de portas NAND ou NOR, como mostrado nos seguintes exemplos:
Exemplo 3:
1) Implemente as seguintes expressões lógicas:
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
34/109
2) implemente as seguintes expressões lógicas com portas NOR.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
35/109

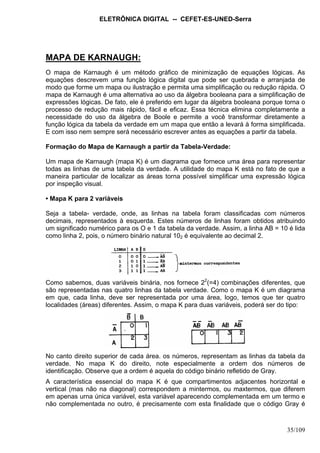

MAPA DE KARNAUGH:
O mapa de Karnaugh é um método gráfico de minimização de equações lógicas. As
equações descrevem uma função lógica digital que pode ser quebrada e arranjada de
modo que forme um mapa ou ilustração e permita uma simplificação ou redução rápida. O
mapa de Karnaugh é uma alternativa ao uso da álgebra booleana para a simplificação de
expressões lógicas. De fato, ele é preferido em lugar da álgebra booleana porque torna o
processo de redução mais rápido, fácil e eficaz. Essa técnica elimina completamente a
necessidade do uso da álgebra de Boole e permite a você transformar diretamente a
função lógica da tabela da verdade em um mapa que então a levará à forma simplificada.
E com isso nem sempre será necessário escrever antes as equações a partir da tabela.
Formação do Mapa de Karnaugh a partir da Tabela-Verdade:
Um mapa de Karnaugh (mapa K) é um diagrama que fornece uma área para representar
todas as linhas de uma tabela da verdade. A utilidade do mapa K está no fato de que a
maneira particular de localizar as áreas torna possível simplificar uma expressão lógica
por inspeção visual.
• Mapa K para 2 variáveis
Seja a tabela- verdade, onde, as linhas na tabela foram classificadas com números
decimais, representados à esquerda. Estes números de linhas foram obtidos atribuindo
um significado numérico para os O e 1 da tabela da verdade. Assim, a linha AB = 10 é lida
como linha 2, pois, o número binário natural 102 é equivalente ao decimal 2.
Como sabemos, duas variáveis binária, nos fornece 22
(=4) combinações diferentes, que
são representadas nas quatro linhas da tabela verdade. Como o mapa K é um diagrama
em que, cada linha, deve ser representada por uma área, logo, temos que ter quatro
localidades (áreas) diferentes. Assim, o mapa K para duas variáveis, poderá ser do tipo:
No canto direito superior de cada área. os números, representam as linhas da tabela da
verdade. No mapa K do direito, note especialmente a ordem dos números de
identificação. Observe que a ordem é aquela do código binário refletido de Gray.
A característica essencial do mapa K é que compartimentos adjacentes horizontal e
vertical (mas não na diagonal) correspondem a mintermos, ou maxtermos, que diferem
em apenas urna única variável, esta variável aparecendo complementada em um termo e
não complementada no outro, é precisamente com esta finalidade que o código Gray é
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
36/109

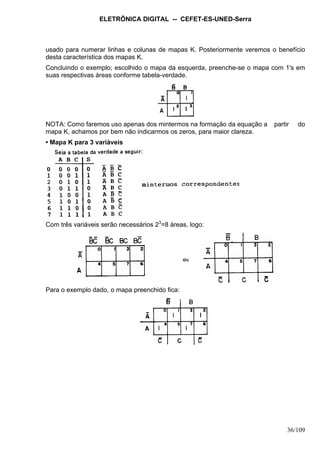

usado para numerar linhas e colunas de mapas K. Posteriormente veremos o benefício
desta característica dos mapas K.
Concluindo o exemplo; escolhido o mapa da esquerda, preenche-se o mapa com 1's em
suas respectivas áreas conforme tabela-verdade.
NOTA: Como faremos uso apenas dos mintermos na formação da equação a partir do
mapa K, achamos por bem não indicarmos os zeros, para maior clareza.
• Mapa K para 3 variáveis
Com três variáveis serão necessários 23
=8 áreas, logo:
Para o exemplo dado, o mapa preenchido fica:
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
37/109
• Mapa K para 4 variáveis:
Seja a tabela-verdade, para 4 variáveis:
Com 4 variáveis serão necessários 24
=16 áreas, logo:
Para o exemplo dado, o mapa preenchido fica:
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
38/109
Simplificações de Funções com mapas de Karnaugh:
O mapa, a seguir, contém um par de uns que são adjacentes verticalmente (próximo um
do outro).
O primeiro 1 representa o produto BCDA , o segundo 1 representa o produto ABCD .
Quando nos movemos para o segundo 1, somente uma variável vai da forma
complementada para a anão-complementada (A para A); as outras variáveis não
mudam de forma (B. C e D permanecem não cpmplementadas). Sempre que isto ocorer,
você eliminará a variável que muda de forma:
S=BCD
Vejamos porque:
A equação de soma de produtos correspondente ao mapa é:
ABCDBCDAS += que se fatora em:
A)A(BCDS += como 1AA =+ , então:
BCDS = ... como queríamos demonstrar.
Geralmente um par de uns adjacentes, horizontal ou vertical, significa que a equação de
soma de produtos terá uma variável e um complemento que serão eliminados, como
mostrado anteriormente.
Para fácil identificação, iremos circundar um par de uns adjacentes horizontal ou vertical.
Sempre que houver um par, você pode eliminar a variável que aparece em ambas as
formas, complementada e não-complementada. As variáveis restantes (ou seus
complementos) serão as únicas a aparecer no termo de um único produto correspondente
ao par de uns.
Exemplo: Obtenha a equação booleana para cada mapa K.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
39/109

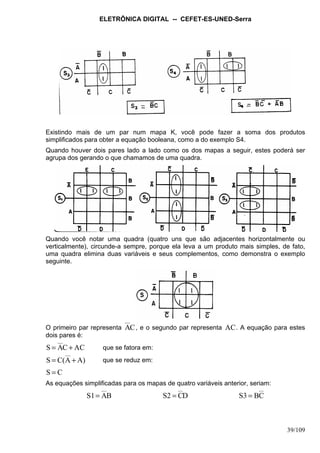

Existindo mais de um par num mapa K, você pode fazer a soma dos produtos
simplificados para obter a equação booleana, como a do exemplo S4.
Quando houver dois pares lado a lado como os dos mapas a seguir, estes poderá ser
agrupa dos gerando o que chamamos de uma quadra.
Quando você notar uma quadra (quatro uns que são adjacentes horizontalmente ou
verticalmente), circunde-a sempre, porque ela leva a um produto mais simples, de fato,
uma quadra elimina duas variáveis e seus complementos, como demonstra o exemplo
seguinte.
O primeiro par representa CA , e o segundo par representa AC. A equação para estes
dois pares é:
ACCAS += que se fatora em:
A)A(CS += que se reduz em:
CS =
As equações simplificadas para os mapas de quatro variáveis anterior, seriam:
BAS1= DCS2 = CBS3 =
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
40/109

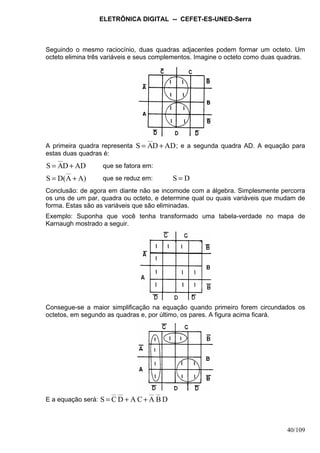

Seguindo o mesmo raciocínio, duas quadras adjacentes podem formar um octeto. Um
octeto elimina três variáveis e seus complementos. Imagine o octeto como duas quadras.
A primeira quadra representa ADDAS += ; e a segunda quadra AD. A equação para
estas duas quadras é:
ADDAS += que se fatora em:
A)A(DS += que se reduz em: DS =
Conclusão: de agora em diante não se incomode com a álgebra. Simplesmente percorra
os uns de um par, quadra ou octeto, e determine qual ou quais variáveis que mudam de
forma. Estas são as variáveis que são eliminadas.
Exemplo: Suponha que você tenha transformado uma tabela-verdade no mapa de
Karnaugh mostrado a seguir.
Consegue-se a maior simplificação na equação quando primeiro forem circundados os
octetos, em segundo as quadras e, por último, os pares. A figura acima ficará.
E a equação será: DBACADCS ++=
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
41/109
• Sobreposição de Octetos, quadras e pares:
E possível usar o mesmo 1 mais de uma vez. Isto é, sobreponha grupos sempre que for
possível para obter uma maior simplificação na expressão. Vejamos:
Como exemplo, temos a sobreposição de um par e uma quadra. A equação será do tipo:
BCDADS +=
Enrolando o Mapa (Adjacências Externas)
Outra coisa a saber é sobre as adjacências externas. Imagine que você esteja pegando o
mapa e o enrolando de forma que um lado encoste no outro.
Você irá perceber que os dois pares na realidade formam uma quadra. Prova:
CBCBS += equação para os dois pares
B)B(CS += que se reduz em:
CS =
Para indicar isto, desenhe semicírculos em torno de cada par, como mostrado a seguir:
Com esse ponto de vista, a quadra tem a equação:
CS = pois, A e B variam dentro da quadra.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
42/109

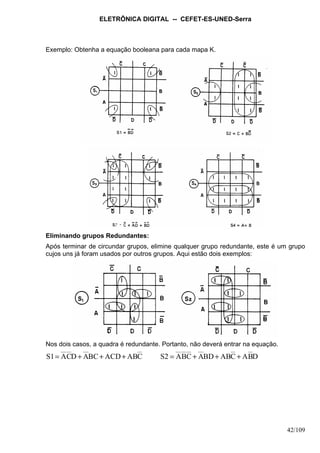

Exemplo: Obtenha a equação booleana para cada mapa K.
Eliminando grupos Redundantes:
Após terminar de circundar grupos, elimine qualquer grupo redundante, este é um grupo
cujos uns já foram usados por outros grupos. Aqui estão dois exemplos:
Nos dois casos, a quadra é redundante. Portanto, não deverá entrar na equação.
CABACDBCADCAS1 +++= DBACABBDACBAS2 +++=
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
43/109

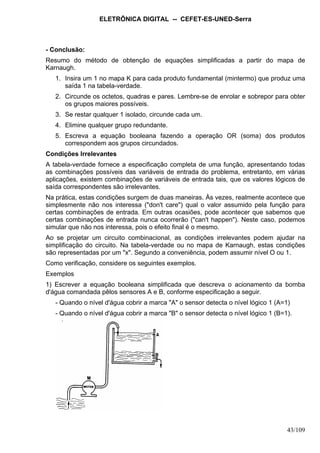

- Conclusão:
Resumo do método de obtenção de equações simplificadas a partir do mapa de
Karnaugh.
1. Insira um 1 no mapa K para cada produto fundamental (mintermo) que produz uma
saída 1 na tabela-verdade.
2. Circunde os octetos, quadras e pares. Lembre-se de enrolar e sobrepor para obter
os grupos maiores possíveis.
3. Se restar qualquer 1 isolado, circunde cada um.
4. Elimine qualquer grupo redundante.
5. Escreva a equação booleana fazendo a operação OR (soma) dos produtos
correspondem aos grupos circundados.
Condições Irrelevantes
A tabela-verdade fornece a especificação completa de uma função, apresentando todas
as combinações possíveis das variáveis de entrada do problema, entretanto, em várias
aplicações, existem combinações de variáveis de entrada tais, que os valores lógicos de
saída correspondentes são irrelevantes.
Na prática, estas condições surgem de duas maneiras. Às vezes, realmente acontece que
simplesmente não nos interessa ("don't care") qual o valor assumido pela função para
certas combinações de entrada. Em outras ocasiões, pode acontecer que sabemos que
certas combinações de entrada nunca ocorrerão ("can't happen"). Neste caso, podemos
simular que não nos interessa, pois o efeito final é o mesmo.
Ao se projetar um circuito combinacional, as condições irrelevantes podem ajudar na
simplificação do circuito. Na tabela-verdade ou no mapa de Karnaugh, estas condições
são representadas por um "x". Segundo a conveniência, podem assumir nível O ou 1.
Como verificação, considere os seguintes exemplos.
Exemplos
1) Escrever a equação booleana simplificada que descreva o acionamento da bomba
d'água comandada pêlos sensores A e B, conforme especificação a seguir.
- Quando o nível d'água cobrir a marca "A" o sensor detecta o nível lógico 1 (A=1)
- Quando o nível d'água cobrir a marca "B" o sensor detecta o nível lógico 1 (B=1).
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
44/109

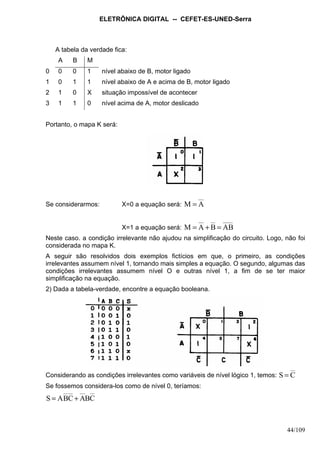

A tabela da verdade fica:
A B M
0 0 0 1 nível abaixo de B, motor ligado
1 0 1 1 nível abaixo de A e acima de B, motor ligado
2 1 0 X situação impossível de acontecer
3 1 1 0 nível acima de A, motor deslicado
Portanto, o mapa K será:
Se considerarmos: X=0 a equação será: AM =
X=1 a equação será: ABBAM =+=
Neste caso. a condição irrelevante não ajudou na simplificação do circuito. Logo, não foi
considerada no mapa K.
A seguir são resolvidos dois exemplos fictícios em que, o primeiro, as condições
irrelevantes assumem nível 1, tornando mais simples a equação. O segundo, algumas das
condições irrelevantes assumem nível O e outras nível 1, a fim de se ter maior
simplificação na equação.
2) Dada a tabela-verdade, encontre a equação booleana.
Considerando as condições irrelevantes como variáveis de nível lógico 1, temos: CS =
Se fossemos considera-los como de nível 0, teríamos:
CBACBAS +=
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
45/109

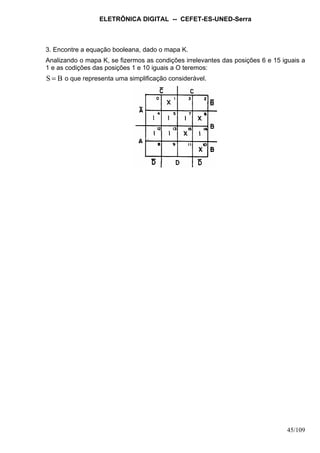

3. Encontre a equação booleana, dado o mapa K.
Analizando o mapa K, se fizermos as condições irrelevantes das posições 6 e 15 iguais a
1 e as codições das posições 1 e 10 iguais a O teremos:
BS = o que representa uma simplificação considerável.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
46/109
EXERCÍCIOS
1. Obter as equações booleanas simplificadas dos mapas de Karnaugh.
2. Considere as condições irrelevantes dos mapas K a seguir, de maneira a se ter máxima
simplificação. Obtenha as equações:
3. Dada as tabelas-verdade, obtenha as equações simplificadas a partir do mapa de
Karnaugh.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
47/109
4. O código BCD faz uso de 4 bits para representar algarismos decimais de O a 9. Com 4
bits podemos representar 16 combinações, das quais, seis são inválidas. Desenvolva um
circuito que gere uma variável lógica "S" de saída, que indique a validade do código BCD
de entrada.
onde: - Se S = O indica que o código BCD de entrada é válido.
- Se S = 1 indica que o código BCD de entrada é inválido.
5. Desenvolva o circuito lógico combinacional representado pelo diagrama de bloco
abaixo; a seguir, proponha um nome para este circuito.
- Quando S = O, o número binário B deverá ser idêntico ao número binário A.
- Quando S = 1, B deverá ser o complemento de A, ou seja, o número B deverá ser igual
ao A com todos os seus bits invertidos.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
48/109

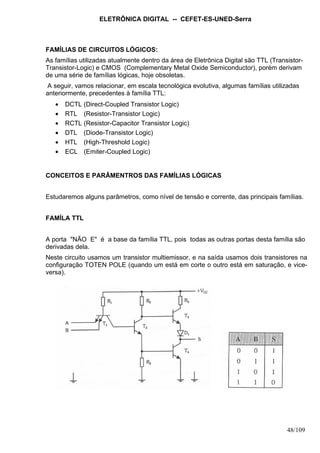

FAMÍLIAS DE CIRCUITOS LÓGICOS:
As famílias utilizadas atualmente dentro da área de Eletrônica Digital são TTL (Transistor-
Transistor-Logic) e CMOS (Complementary Metal Oxide Semiconductor), porém derivam
de uma série de famílias lógicas, hoje obsoletas.
A seguir, vamos relacionar, em escala tecnológica evolutiva, algumas famílias utilizadas
anteriormente, precedentes à família TTL:
• DCTL (Direct-Coupled Transistor Logic)
• RTL (Resistor-Transistor Logic)
• RCTL (Resistor-Capacitor Transistor Logic)
• DTL (Diode-Transistor Logic)
• HTL (High-Threshold Logic)
• ECL (Emiter-Coupled Logic)
CONCEITOS E PARÂMENTROS DAS FAMÍLIAS LÓGICAS
Estudaremos alguns parâmetros, como nível de tensão e corrente, das principais famílias.
FAMÍLA TTL
A porta "NÃO E" é a base da família TTL, pois todas as outras portas desta família são
derivadas dela.
Neste circuito usamos um transistor multiemissor, e na saída usamos dois transistores na
configuração TOTEN POLE (quando um está em corte o outro está em saturação, e vice-
versa).
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
49/109

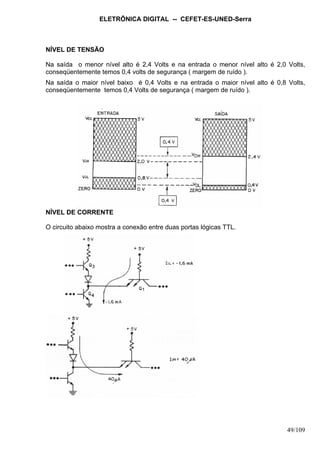

NÍVEL DE TENSÃO
Na saída o menor nível alto é 2,4 Volts e na entrada o menor nível alto é 2,0 Volts,
conseqüentemente temos 0,4 volts de segurança ( margem de ruído ).
Na saída o maior nível baixo é 0,4 Volts e na entrada o maior nível alto é 0,8 Volts,
conseqüentemente temos 0,4 Volts de segurança ( margem de ruído ).
NÍVEL DE CORRENTE
O circuito abaixo mostra a conexão entre duas portas lógicas TTL.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
50/109

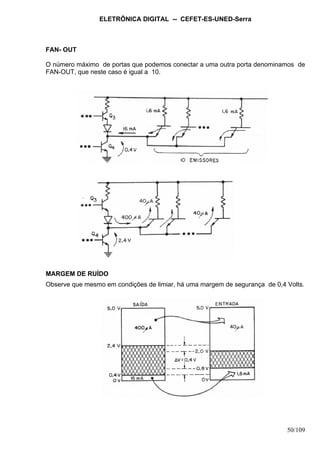

FAN- OUT
O número máximo de portas que podemos conectar a uma outra porta denominamos de
FAN-OUT, que neste caso é igual a 10.
MARGEM DE RUÍDO
Observe que mesmo em condições de limiar, há uma margem de segurança de 0,4 Volts.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
51/109

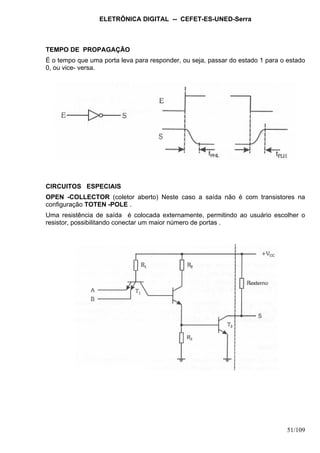

TEMPO DE PROPAGAÇÃO
É o tempo que uma porta leva para responder, ou seja, passar do estado 1 para o estado
0, ou vice- versa.
CIRCUITOS ESPECIAIS
OPEN -COLLECTOR (coletor aberto) Neste caso a saída não é com transistores na
configuração TOTEN -POLE .
Uma resistência de saída é colocada externamente, permitindo ao usuário escolher o
resistor, possibilitando conectar um maior número de portas .
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
52/109
Observe que a conexão de várias portas OPEN- COLLECTOR gera uma "PORTA E",
onde chamamos de " PORTA E POR FIO".
SCHIMITT-TRIGGER
A porta com tecnologia TTL pode possuir em sua entrada a função de SCHIMITT-
TRIGGER, conforme a porta inversora abaixo.
Quando a porta possui esta função ela é mais imune a ruído.
Como exemplo, veja a inversora abaixo.
A porta considerará a entrada como sendo alto, enquanto sua tensão de entrada for maior
que VT+ ou até que caia abaixo de VT - .
A porta considerará a entrada como sendo baixa, enquanto sua tensão de entrada for
menor que VT- ou até que suba acima de VT+.
DRIVER
Podemos ligar a saída de qualquer porta lógica a um DRIVER, permitindo então fornecer
uma maior corrente ao circuito conectado à porta, sem necessitar de drenar um alto valor
de corrente pela saída desta porta.
Podemos também usar o DRIVER quando necessitamos alimentar um circuito com tensão
diferente da fornecida pela saída da porta lógica.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
53/109

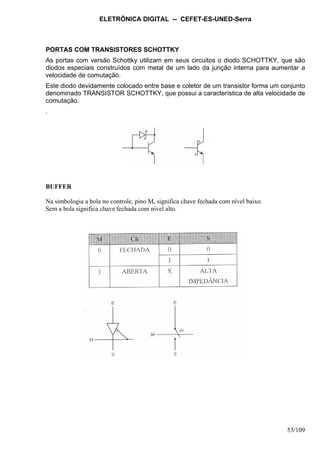

PORTAS COM TRANSISTORES SCHOTTKY
As portas com versão Schottky utilizam em seus circuitos o diodo SCHOTTKY, que são
diodos especiais construídos com metal de um lado da junção interna para aumentar a
velocidade de comutação.
Este diodo devidamente colocado entre base e coletor de um transistor forma um conjunto
denominado TRANSISTOR SCHOTTKY, que possui a característica de alta velocidade de
comutação.
.
BUFFER
Na simbologia a bola no controle, pino M, significa chave fechada com nível baixo.
Sem a bola significa chave fechada com nível alto.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
54/109

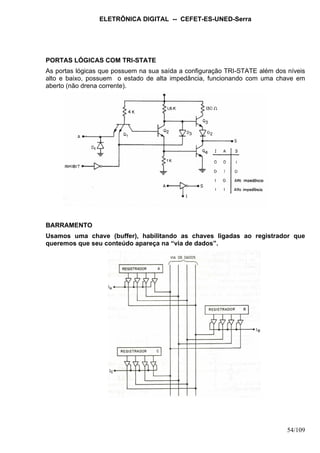

PORTAS LÓGICAS COM TRI-STATE
As portas lógicas que possuem na sua saída a configuração TRI-STATE além dos níveis
alto e baixo, possuem o estado de alta impedância, funcionando com uma chave em
aberto (não drena corrente).
BARRAMENTO
Usamos uma chave (buffer), habilitando as chaves ligadas ao registrador que
queremos que seu conteúdo apareça na “via de dados”.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
55/109
VERSÕES DOS CIRCUITOS TTL
Cada versão possui uma característica predominante, conforme tabela abaixo.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
56/109

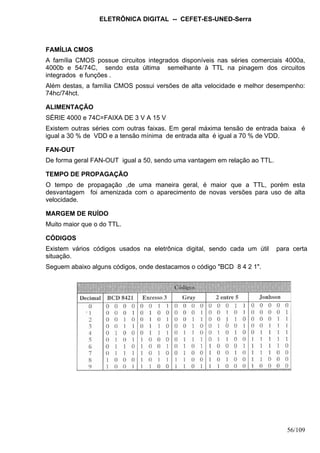

FAMÍLIA CMOS
A família CMOS possue circuitos integrados disponíveis nas séries comerciais 4000a,
4000b e 54/74C, sendo esta última semelhante à TTL na pinagem dos circuitos
integrados e funções .
Além destas, a família CMOS possui versões de alta velocidade e melhor desempenho:
74hc/74hct.
ALIMENTAÇÃO
SÉRIE 4000 e 74C=FAIXA DE 3 V A 15 V
Existem outras séries com outras faixas. Em geral máxima tensão de entrada baixa é
igual a 30 % de VDD e a tensão mínima de entrada alta é igual a 70 % de VDD.
FAN-OUT
De forma geral FAN-OUT igual a 50, sendo uma vantagem em relação ao TTL.
TEMPO DE PROPAGAÇÃO
O tempo de propagação ,de uma maneira geral, é maior que a TTL, porém esta
desvantagem foi amenizada com o aparecimento de novas versões para uso de alta
velocidade.
MARGEM DE RUÍDO
Muito maior que o do TTL.
CÓDIGOS
Existem vários códigos usados na eletrônica digital, sendo cada um útil para certa
situação.
Seguem abaixo alguns códigos, onde destacamos o código "BCD 8 4 2 1".
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
57/109

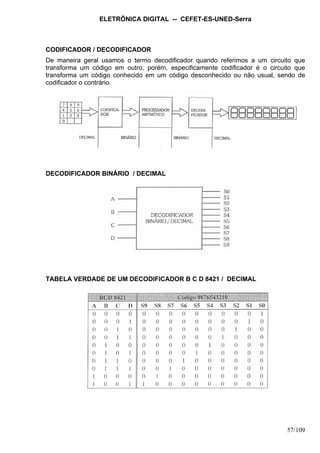

CODIFICADOR / DECODIFICADOR
De maneira geral usamos o termo decodificador quando referimos a um circuito que
transforma um código em outro, porém, especificamente codificador é o circuito que
transforma um código conhecido em um código desconhecido ou não usual, sendo de
codificador o contrário.
DECODIFICADOR BINÁRIO / DECIMAL
TABELA VERDADE DE UM DECODIFICADOR B C D 8421 / DECIMAL
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
58/109
DECODIFICADOR "B C D PARA SEGMENTOS"
DISPLAY
DISPLAY CATODO COMUM DISPLAY ANODO COMUM
O MAIS USADO
Exemplos: DISPLAY FND 500 e FND 560
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
59/109
CONJUNTO DISPLAY COM DECODIFICADOR
MULTIPLEXADOR
Entre as vária entradas, informações de um sistema, o multiplexador seleciona qual
deverá sair.
Entrada de seleção (endereço): seleciona a entrada escolhida.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
60/109
MULTIPLEXADOR DE 2 ENTRADAS DE 1 BIT
A = 0, sairá a entrada I2
A= 1, sairá a entrada I1
DIAGRAMA EM BLOCO -MULTIPLEXADOR 2 ENTRADAS DE 4 BITS
Observe: I1 possue 4 bits
I2 possue 4 Bits
A = 0, sairá a entrada I1( I10,I11,I12,I13)
A = 1, sairá a entrada I2 ( I20,I21,I22,I23)
BLOCO MUX 2 * 4
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
61/109

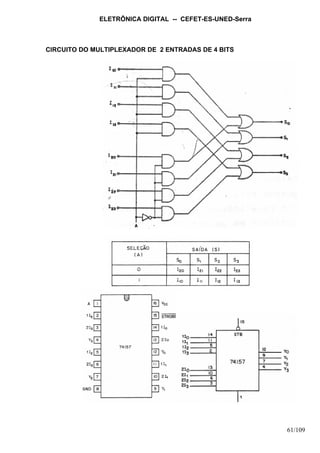

CIRCUITO DO MULTIPLEXADOR DE 2 ENTRADAS DE 4 BITS
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
62/109

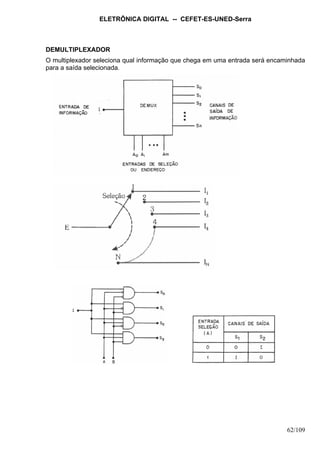

DEMULTIPLEXADOR
O multiplexador seleciona qual informação que chega em uma entrada será encaminhada
para a saída selecionada.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
63/109
APLICAÇÕES
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
64/109
CIRCUITOS COMBINACIONAIS / SEQUÊNCIAIS
Até este momento estudamos vários circuitos, porém, suas saídas dependiam somente
das entradas.Estes circuitos são chamados circuitos combinacionais.
Agora vamos estudar circuitos que suas saídas dependem de suas entradas, como
também de suas próprias saídas (anterior) .Estes circuitos são chamados de circuitos
sequênciais.
FLIP-FLOP
Estudaremos primeiramente o funcionamento dos LATCH, depois faremos modificações
para chegarmos aos FLIP-FLOPs , nosso maior objetivo.
TABELA VERDADE TABELA SIMBOLOGIA
Não devemos usar as combinações "1 1 0 " e a "1 1 1", pois na saída teremos
"nivel alto" tanto na saída "Q" e como na "Q barrado" ( por definição Q barrado é o
inverso de Q). .
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
65/109

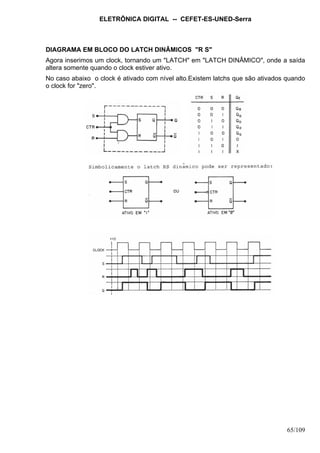

DIAGRAMA EM BLOCO DO LATCH DINÂMICOS "R S"
Agora inserimos um clock, tornando um "LATCH" em "LATCH DINÂMICO", onde a saída
altera somente quando o clock estiver ativo.
No caso abaixo o clock é ativado com nível alto.Existem latchs que são ativados quando
o clock for "zero".
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
66/109

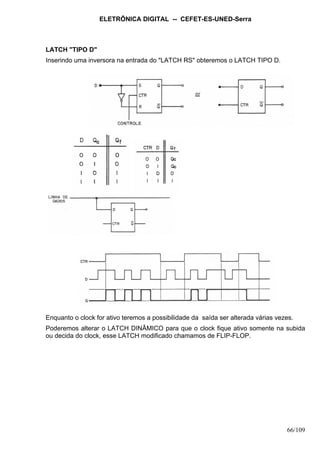

LATCH "TIPO D"
Inserindo uma inversora na entrada do "LATCH RS" obteremos o LATCH TIPO D.
Enquanto o clock for ativo teremos a possibilidade da saída ser alterada várias vezes.
Poderemos alterar o LATCH DINÂMICO para que o clock fique ativo somente na subida
ou decida do clock, esse LATCH modificado chamamos de FLIP-FLOP.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
67/109

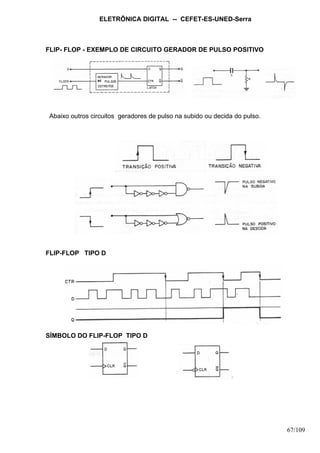

FLIP- FLOP - EXEMPLO DE CIRCUITO GERADOR DE PULSO POSITIVO
Abaixo outros circuitos geradores de pulso na subido ou decida do pulso.
FLIP-FLOP TIPO D
SÍMBOLO DO FLIP-FLOP TIPO D
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
68/109

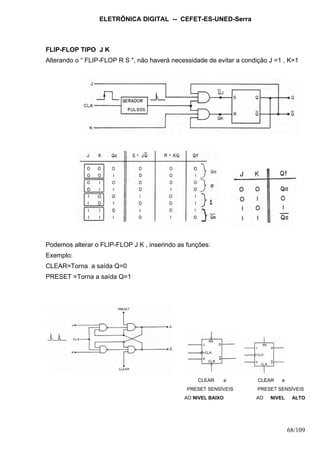

FLIP-FLOP TIPO J K
Alterando o “ FLIP-FLOP R S ", não haverá necessidade de evitar a condição J =1 , K=1
Podemos alterar o FLIP-FLOP J K , inserindo as funções:
Exemplo:
CLEAR=Torna a saída Q=0
PRESET =Torna a saída Q=1
CLEAR e CLEAR e
PRESET SENSÍVEIS PRESET SENSÍVEIS
AO NIVEL BAIXO AO NIVEL ALTO
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
69/109

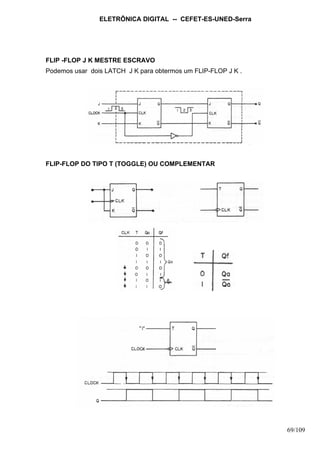

FLIP -FLOP J K MESTRE ESCRAVO
Podemos usar dois LATCH J K para obtermos um FLIP-FLOP J K .
FLIP-FLOP DO TIPO T (TOGGLE) OU COMPLEMENTAR
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
70/109

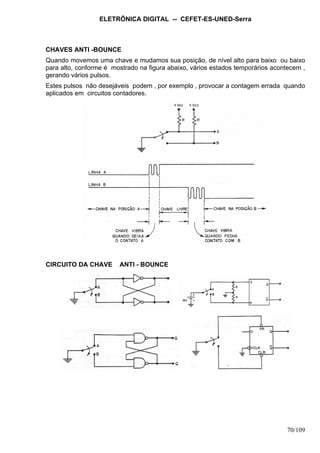

CHAVES ANTI -BOUNCE
Quando movemos uma chave e mudamos sua posição, de nível alto para baixo ou baixo
para alto, conforme é mostrado na figura abaixo, vários estados temporários acontecem ,
gerando vários pulsos.
Estes pulsos não desejáveis podem , por exemplo , provocar a contagem errada quando
aplicados em circuitos contadores.
CIRCUITO DA CHAVE ANTI - BOUNCE
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
71/109

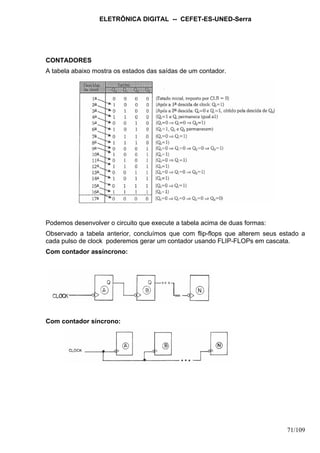

CONTADORES
A tabela abaixo mostra os estados das saídas de um contador.
Podemos desenvolver o circuito que execute a tabela acima de duas formas:
Observado a tabela anterior, concluímos que com flip-flops que alterem seus estado a
cada pulso de clock poderemos gerar um contador usando FLIP-FLOPs em cascata.
Com contador assíncrono:
Com contador síncrono:
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
72/109

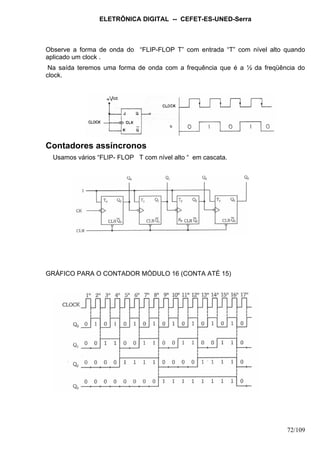

Observe a forma de onda do “FLIP-FLOP T” com entrada “T” com nível alto quando
aplicado um clock .
Na saída teremos uma forma de onda com a frequência que é a ½ da freqüência do
clock.
Contadores assíncronos
Usamos vários “FLIP- FLOP T com nível alto “ em cascata.
GRÁFICO PARA O CONTADOR MÓDULO 16 (CONTA ATÉ 15)
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
73/109
CONTADOR DE DÉCADA:
CIRCUITO CONTADOR DE DÉCADA
Basta zerar os flip-flops quando o contador chegar a 10(Q3=1,Q2=0,Q1=1,QO=0)
OUTRA FORMA DE FAZER UM CONTADOR MÓDULO 10
Basta zerar todos os flip-flops quando Q3 e Q1 forem" 1"
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
74/109

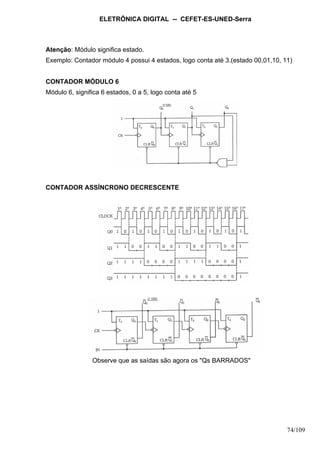

Atenção: Módulo significa estado.
Exemplo: Contador módulo 4 possui 4 estados, logo conta até 3.(estado 00,01,10, 11)
CONTADOR MÓDULO 6
Módulo 6, significa 6 estados, 0 a 5, logo conta até 5
CONTADOR ASSÍNCRONO DECRESCENTE
Observe que as saídas são agora os "Qs BARRADOS"
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
75/109

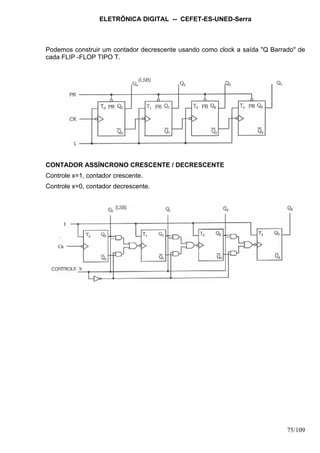

Podemos construir um contador decrescente usando como clock a saída "Q Barrado" de
cada FLIP -FLOP TIPO T.
CONTADOR ASSÍNCRONO CRESCENTE / DECRESCENTE
Controle x=1, contador crescente.
Controle x=0, contador decrescente.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
76/109

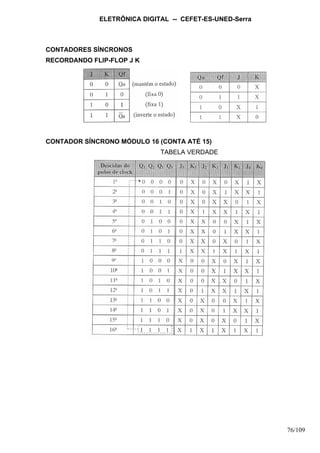

CONTADORES SÍNCRONOS
RECORDANDO FLIP-FLOP J K
CONTADOR SÍNCRONO MÓDULO 16 (CONTA ATÉ 15)
TABELA VERDADE
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
77/109
PROJETO
CIRCUITO DO CONTADOR SÍNCRONO MODULO 16
J1=K1=Qo
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
78/109

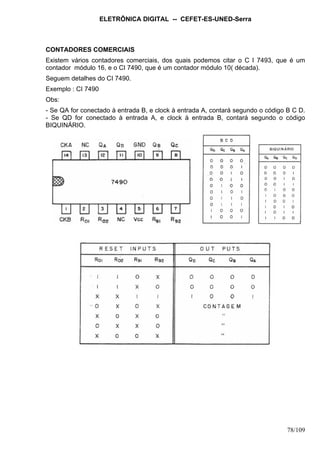

CONTADORES COMERCIAIS
Existem vários contadores comerciais, dos quais podemos citar o C I 7493, que é um
contador módulo 16, e o CI 7490, que é um contador módulo 10( década).
Seguem detalhes do CI 7490.
Exemplo : CI 7490
Obs:
- Se QA for conectado à entrada B, e clock à entrada A, contará segundo o código B C D.
- Se QD for conectado à entrada A, e clock à entrada B, contará segundo o código
BIQUINÁRIO.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
79/109

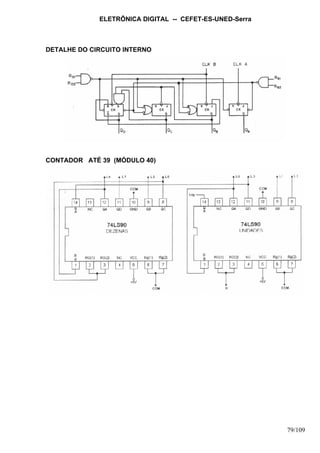

DETALHE DO CIRCUITO INTERNO
CONTADOR ATÉ 39 (MÓDULO 40)
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
80/109

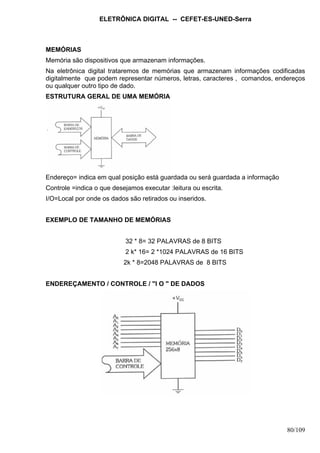

MEMÓRIAS
Memória são dispositivos que armazenam informações.
Na eletrônica digital trataremos de memórias que armazenam informações codificadas
digitalmente que podem representar números, letras, caracteres , comandos, endereços
ou qualquer outro tipo de dado.
ESTRUTURA GERAL DE UMA MEMÓRIA
Endereço= indica em qual posição está guardada ou será guardada a informação
Controle =indica o que desejamos executar :leitura ou escrita.
I/O=Local por onde os dados são retirados ou inseridos.
EXEMPLO DE TAMANHO DE MEMÓRIAS
32 * 8= 32 PALAVRAS de 8 BITS
2 k* 16= 2 *1024 PALAVRAS de 16 BITS
2k * 8=2048 PALAVRAS de 8 BITS
ENDEREÇAMENTO / CONTROLE / "I O " DE DADOS
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
81/109

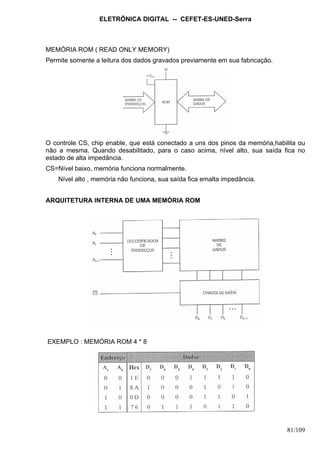

MEMÓRIA ROM ( READ ONLY MEMORY)
Permite somente a leitura dos dados gravados previamente em sua fabricação.
O controle CS, chip enable, que está conectado a uns dos pinos da memória,habilita ou
não a mesma. Quando desabilitado, para o caso acima, nível alto, sua saída fica no
estado de alta impedância.
CS=Nível baixo, memória funciona normalmente.
Nível alto , memória não funciona, sua saída fica emalta impedância.
ARQUITETURA INTERNA DE UMA MEMÓRIA ROM
EXEMPLO : MEMÓRIA ROM 4 * 8
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
82/109

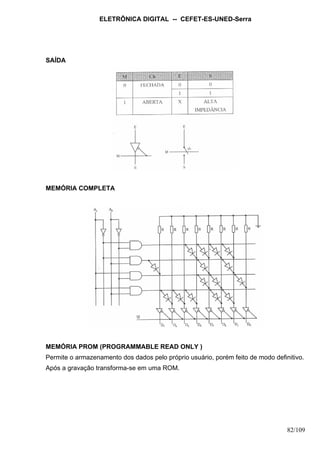

SAÍDA
MEMÓRIA COMPLETA
MEMÓRIA PROM (PROGRAMMABLE READ ONLY )
Permite o armazenamento dos dados pelo próprio usuário, porém feito de modo definitivo.
Após a gravação transforma-se em uma ROM.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
83/109

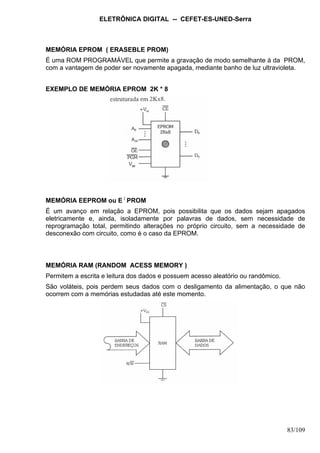

MEMÓRIA EPROM ( ERASEBLE PROM)
É uma ROM PROGRAMÁVEL que permite a gravação de modo semelhante à da PROM,
com a vantagem de poder ser novamente apagada, mediante banho de luz ultravioleta.
EXEMPLO DE MEMÓRIA EPROM 2K * 8
MEMÓRIA EEPROM ou E 2
PROM
É um avanço em relação a EPROM, pois possibilita que os dados sejam apagados
eletricamente e, ainda, isoladamente por palavras de dados, sem necessidade de
reprogramação total, permitindo alterações no próprio circuito, sem a necessidade de
desconexão com circuito, como é o caso da EPROM.
MEMÓRIA RAM (RANDOM ACESS MEMORY )
Permitem a escrita e leitura dos dados e possuem acesso aleatório ou randômico.
São voláteis, pois perdem seus dados com o desligamento da alimentação, o que não
ocorrem com a memórias estudadas até este momento.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
84/109
ESTRUTURA DE MEMÓRIA RAM
CÉLULA BÁSICA DE UMA MEMÓRIA RAM
Cada bit é armazenado em um FLIP-FLOP tipo D .
Ao FLIP-FLOP tipo D é acrescentado um circuito para permitir que a saída do flip-flop
chegue até a saída do chip( circuito integrado) quando é desejado a leitura, e o contrário,
isto é, o dado da entrada é armazenado no FLIP FLOP D,quando o objetivo é a escrita.
ARQUITETURA INTERNA DE UMA MEMÓRIA RAM
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
85/109

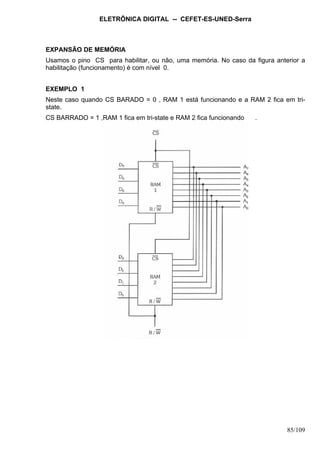

EXPANSÃO DE MEMÓRIA
Usamos o pino CS para habilitar, ou não, uma memória. No caso da figura anterior a
habilitação (funcionamento) é com nível 0.
EXEMPLO 1
Neste caso quando CS BARADO = 0 , RAM 1 está funcionando e a RAM 2 fica em tri-
state.
CS BARRADO = 1 ,RAM 1 fica em tri-state e RAM 2 fica funcionando .
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
86/109

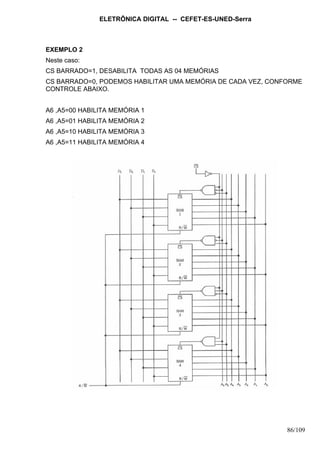

EXEMPLO 2
Neste caso:
CS BARRADO=1, DESABILITA TODAS AS 04 MEMÓRIAS
CS BARRADO=0, PODEMOS HABILITAR UMA MEMÓRIA DE CADA VEZ, CONFORME
CONTROLE ABAIXO.
A6 ,A5=00 HABILITA MEMÓRIA 1
A6 ,A5=01 HABILITA MEMÓRIA 2
A6 ,A5=10 HABILITA MEMÓRIA 3
A6 ,A5=11 HABILITA MEMÓRIA 4
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
87/109
CIRCUITOS SOMADORES
Para projetar o circuito que execute a tabela abaixo, soma, usamos o mapa de karnaugh.
O circuito projetado é o meio somado, que soma dois bits, isto é, não deve haver o
terceiro bit do " vai um " da etapa anterior.
O circuito que executar tabela abaixo soma inclusive se houver o terceiro bit devido ao "
vai um" da etapa anterior.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
88/109

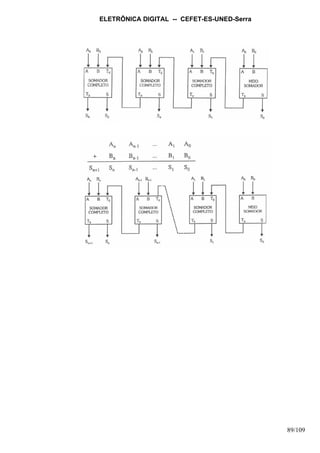

Usando o mapa de karnaugh chegamos ao circuito que executa a soma de três
bits(terceiro bit), devido ao " vai um" (da etapa anterior).
Associando meio somador com somador completo conseguimos o circuito que executa
qualquer soma.
A soma dos " bits menos significativos" não há " vai um" da etapa anterior, isto é, a soma
é com certeza de somente dois bits , logo podemos usar o circuito "meio somador".
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
89/109
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
90/109

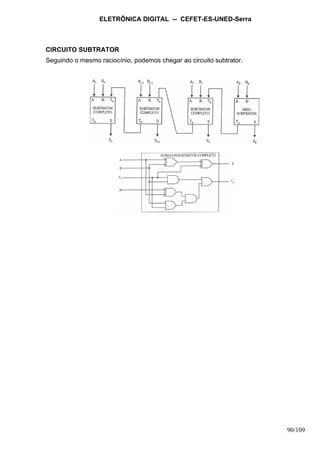

CIRCUITO SUBTRATOR
Seguindo o mesmo raciocínio, podemos chegar ao circuito subtrator.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
91/109

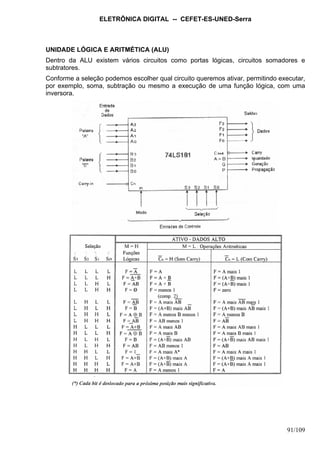

UNIDADE LÓGICA E ARITMÉTICA (ALU)
Dentro da ALU existem vários circuitos como portas lógicas, circuitos somadores e
subtratores.
Conforme a seleção podemos escolher qual circuito queremos ativar, permitindo executar,
por exemplo, soma, subtração ou mesmo a execução de uma função lógica, com uma
inversora.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
92/109
CONVERSORES
Segue abaixo uma variação contínua ou analógica de uma grandeza genérica .
CONVERSORES DIGITAL - ANALÓGICO
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
93/109

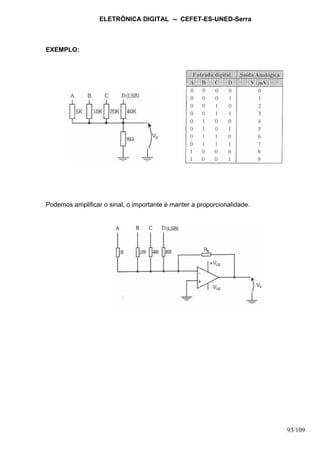

EXEMPLO:
Podemos amplificar o sinal, o importante é manter a proporcionalidade.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
94/109
CONVERSOR ANALÓGICO-DIGITAL
Neste circuito a “PORTA E” permite a entrada do clock até que a tensão na saída do
conversor D / A fique igual ao nível da tensão de entrada ( que se deseja medir ).
A função do comparador é gerar nível baixo na sua saída (entrada da PORTA E) no
instante que a entrada do comparador (saída do conversor) for igual à tensão de entrada,
impedindo mais clock no contador.
Neste instante o contador possui o valor da tensão que se deseja medir e o flip-flop
” TIPO D “ armazena esta informação binária.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
95/109

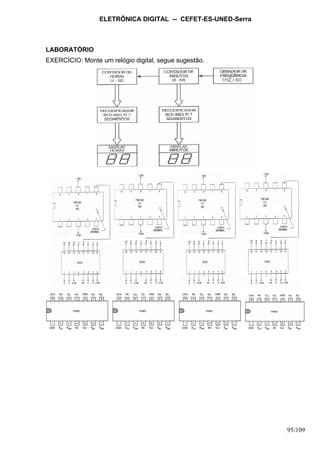

LABORATÓRIO
EXERCÍCIO: Monte um relógio digital, segue sugestão.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
96/109

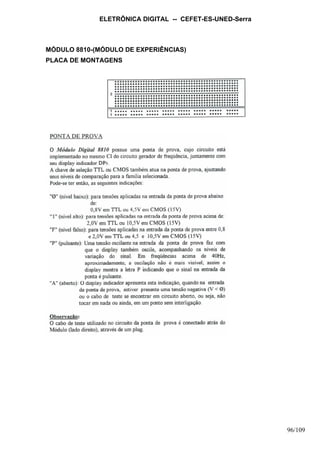

MÓDULO 8810-(MÓDULO DE EXPERIÊNCIAS)
PLACA DE MONTAGENS
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
97/109

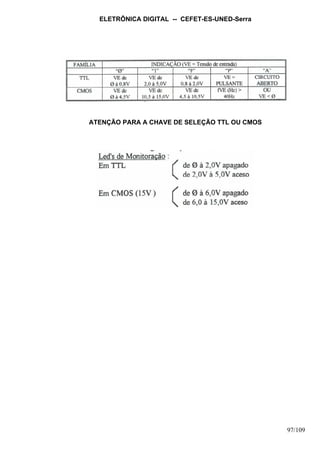

ATENÇÃO PARA A CHAVE DE SELEÇÃO TTL OU CMOS
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
98/109

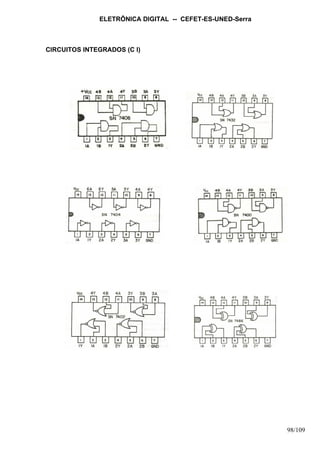

CIRCUITOS INTEGRADOS (C I)
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
99/109

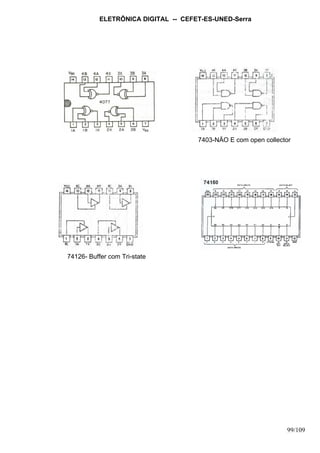

7403-NÄO E com open collector
74126- Buffer com Tri-state
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
100/109

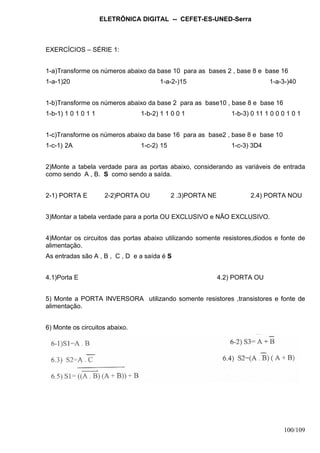

EXERCÍCIOS – SÉRIE 1:
1-a)Transforme os números abaixo da base 10 para as bases 2 , base 8 e base 16
1-a-1)20 1-a-2-)15 1-a-3-)40
1-b)Transforme os números abaixo da base 2 para as base10 , base 8 e base 16
1-b-1) 1 0 1 0 1 1 1-b-2) 1 1 0 0 1 1-b-3) 0 11 1 0 0 0 1 0 1
1-c)Transforme os números abaixo da base 16 para as base2 , base 8 e base 10
1-c-1) 2A 1-c-2) 15 1-c-3) 3D4
2)Monte a tabela verdade para as portas abaixo, considerando as variáveis de entrada
como sendo A , B. S como sendo a saída.
2-1) PORTA E 2-2)PORTA OU 2 .3)PORTA NE 2.4) PORTA NOU
3)Montar a tabela verdade para a porta OU EXCLUSIVO e NÃO EXCLUSIVO.
4)Montar os circuitos das portas abaixo utilizando somente resistores,diodos e fonte de
alimentação.
As entradas são A , B , C , D e a saída é S
4.1)Porta E 4.2) PORTA OU
5) Monte a PORTA INVERSORA utilizando somente resistores ,transistores e fonte de
alimentação.
6) Monte os circuitos abaixo.
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
101/109

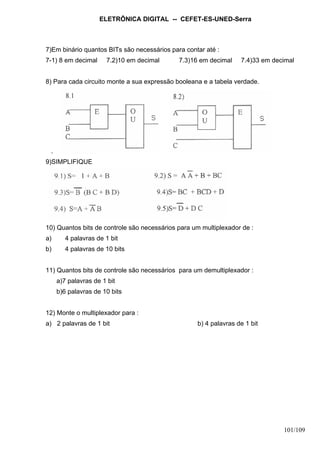

7)Em binário quantos BITs são necessários para contar até :
7-1) 8 em decimal 7.2)10 em decimal 7.3)16 em decimal 7.4)33 em decimal
8) Para cada circuito monte a sua expressão booleana e a tabela verdade.
.
9)SIMPLIFIQUE
10) Quantos bits de controle são necessários para um multiplexador de :
a) 4 palavras de 1 bit
b) 4 palavras de 10 bits
11) Quantos bits de controle são necessários para um demultiplexador :
a)7 palavras de 1 bit
b)6 palavras de 10 bits
12) Monte o multiplexador para :
a) 2 palavras de 1 bit b) 4 palavras de 1 bit
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
102/109

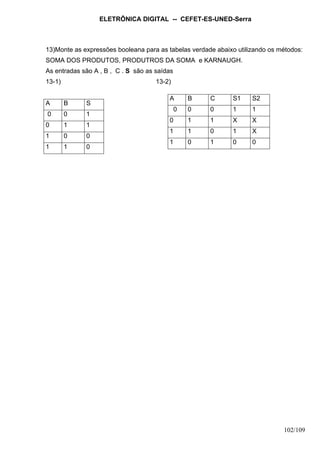

13)Monte as expressões booleana para as tabelas verdade abaixo utilizando os métodos:
SOMA DOS PRODUTOS, PRODUTROS DA SOMA e KARNAUGH.
As entradas são A , B , C . S são as saídas
13-1) 13-2)
A B S
0 0 1
0 1 1
1 0 0
1 1 0
A B C S1 S2
0 0 0 1 1
0 1 1 X X
1 1 0 1 X
1 0 1 0 0
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
103/109
EXERCÍCIOS – SÉRIE 2:
1)Usando FLIP-FLOP J K sensível a decida, monte:
1.1) Flip-flop tipo D 1.2) Flip-flop tipo T
2) FLIP-FLOP
OBS:CK igual a DE , pulso de clock , ck ,de alto para baixo.
CK igual a S, pulso de clock ,ck, de baixo para alto.
Considere inicialmente a saída QO=0
Complete a tabela abaixo para :
flip-flop D flip-flop T flip-flop JK flip-flop J K
Decida subida Decida Subida
3) Usando FLIP-FLOP, monte os contadores assíncronos:
3.1) Módulo 16, crescente 3.2)Módulo 8, decrescente
4) Possuindo um oscilador de onda quadrada de 400 khz, com valor de tensão de 0 v e 5
v , e vários flip-flops J K ,obtenha:
A)200 KHZ B)100 KHZ
5) Monte, com porta lógica, um multiplexador de 2 entradas , sendo entrada e saída de 1
bit .
CK J K Q0
DE 1 0
S 0 1
DE 0 1
DE 1 1
S 0 1
DE 1 0
DE 1 0
DE 1 1
CK D Q0
DE 1
DE 0
S 0
DE 1
DE 0
S 1
S 1
S 1
CK T Q0
S 1
DE 0
S 1
DE 0
DE 0
S 1
S 1
S 1
CK J K Q0
S 1 0
S 0 1
DE 1 0
DE 1 1
S 0 1
DE 1 0
DE 1 0
DE 1 1
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
104/109
6) Para o multiplexador abaixo, quantos bits de controle(endereço), no mínimo, são
necessários:
6.1)10 entradas , sendo entrada e saída de 1bit.
6.2) 4 entradas , sendo entrada e saída de 4 bit
7)Quantos FLIP- FLOPs são necessários , no mínimo, para montar:
a)contador modulo 5 b)contador modulo 12
8) Quantos bits de endereçamento são necessários para uma memória de capacidade:
8-1) 1 k * 8 8-2) 128 * 4 8-3) 130 * 2 8-4) 8 * 16
9-Monte as expressöes booleanas e o circuito dos seguintes decodificadores, sendo A ,B
as entradas . S1 , S2 , S3 são as saídas.
A )
A B S1 S2 S3
0 0 0 1 1
0 1 1 0 1
1 0 1 1 0
B)
A B S1 S2 S3 S4
0 0 1 0 0 0
0 1 0 1 0 0
1 0 0 0 1 0
1 1 0 0 0 1
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
105/109
10) Usando o CI 7490, monte o contador módulo:
a) 10 B) 2
c)24 (use 02 ci´s)
11)Use o CI 7490 para ser um divisor por :
a) Por 2 B) por 6
R01
QD QBCKA NC QA GND QC
CKB R02 NC VCC R91R91
7490
R01
QD QBCKA NC QA GND QC
CKB R02 NC VCC R91R91
7490
R01
QD QBCKA NC QA GND QC
CKB R02 NC VCC R91R91
7490
R01
QD QBCKA NC QA GND QC
CKB R02 NC VCC R91R91
7490
R01
QD QBCKA NC QA GND QC
CKB R02 NC VCC R91R91
7490
R01
QD QBCKA NC QA GND QC
CKB R02 NC VCC R91R91
7490
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
106/109

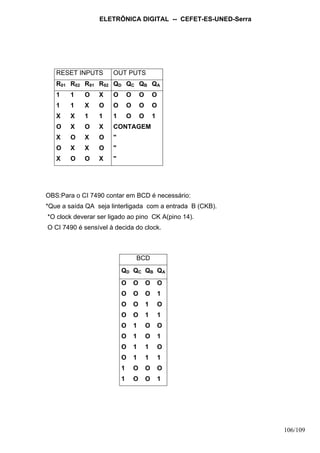

OBS:Para o CI 7490 contar em BCD é necessário:
*Que a saída QA seja linterligada com a entrada B (CKB).
*O clock deverar ser ligado ao pino CK A(pino 14).
O CI 7490 é sensível à decida do clock.
RESET INPUTS OUT PUTS
R01 R02 R91 R92 QD QC QB QA
1 1 O X O O O O
1 1 X O O O O O
X X 1 1 1 O O 1
O X O X CONTAGEM
X O X O "
O X X O "
X O O X "
BCD
QD QC QB QA
O O O O
O O O 1
O O 1 O
O O 1 1
O 1 O O
O 1 O 1
O 1 1 O
O 1 1 1
1 O O O
1 O O 1
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
107/109
ASSUNTOS ABORDADOS
Sistemas de numeração
Portas lógicas
Expressões, circuitos e tabelas verdade
Álgebra de Boole
Mapa de Karnaugh
Famílias de circuitos lógicos
Família TTL
Circuitos especiais
Open-collector
Schimitt-trigger
Portas com transistores schottky
Tri-state
Barramento
Versões de circuitos TTL
Família CMOS
Códigos
Códigos /Decodificadores
Multiplexador / Demultiplexador
Circuitos combinacionais / Seqüenciais
Flip-flip
Chaves anti-bounce
Contador
Memórias
Circuitos somadores
Circuitos Subtratores
Alu
Conversores digital/ analógico
Conversores analógico/digital
Laboratóio
Exercícios
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
108/109
ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra
109/109
Bibliografia:
1. Elementos de Eletrônica Digital
Autores: Ivan Valeije Idoeta e Francisco Gabriel Capuano
Editora: Érica
2. Apostila de Eletrônica Digital
Autor: Geraldo arcelo Alves de Lima
CEFET-ES
3. Apostila de Eletrônica Digital
Autores: Jader de Oliveira
SENAI-ES

Mais conteúdo relacionado

Mais procurados

resistência dos materiais - treliças
resistência dos materiais - treliçasresistência dos materiais - treliças
resistência dos materiais - treliças
Antonio Rogério Marques

www.AulasDeMatematicaApoio.com - Matemática - Conjunto dos Números Inteiros
www.AulasDeMatematicaApoio.com  - Matemática -  Conjunto dos Números Inteiroswww.AulasDeMatematicaApoio.com  - Matemática -  Conjunto dos Números Inteiros
www.AulasDeMatematicaApoio.com - Matemática - Conjunto dos Números Inteiros
Aulas De Matemática Apoio

Aterros sobre solo moles
Aterros sobre solo molesAterros sobre solo moles
Aterros sobre solo moles
cristiansorianoc

01 (29 04-08) tesouras de madeira
01 (29 04-08) tesouras de madeira01 (29 04-08) tesouras de madeira
01 (29 04-08) tesouras de madeira
Eder Santos Carvalho

Apostila de concreto armado
Apostila de concreto armadoApostila de concreto armado
Apostila de concreto armado
Augusto Costa

Barragens e Reservatórios
Barragens e Reservatórios Barragens e Reservatórios
Barragens e Reservatórios
Ozi Carvalho

Exercicios de estatistica resolvido.4
Exercicios de estatistica resolvido.4Exercicios de estatistica resolvido.4
Exercicios de estatistica resolvido.4
Antonio Mankumbani Chora

Concreto armado exemplo[1]
Concreto armado exemplo[1]Concreto armado exemplo[1]
Concreto armado exemplo[1]
Leily Francy Oliveira

Aterros sobre solos moles projeto e desempenho
Aterros sobre solos moles projeto e desempenhoAterros sobre solos moles projeto e desempenho
Aterros sobre solos moles projeto e desempenho
Paulo Henrique

Apostila fundacoes
Apostila fundacoesApostila fundacoes
Apostila fundacoes
Fernando Boff

Estruturas de Aço e Madeira
Estruturas de Aço e MadeiraEstruturas de Aço e Madeira
Estruturas de Aço e Madeira
marcopesoa

Estruturas Placas
Estruturas PlacasEstruturas Placas
Estruturas Placas
Luiz Eduardo Oliveira

1Aula 4 - Consumo de agua.pdf
1Aula 4 - Consumo de agua.pdf1Aula 4 - Consumo de agua.pdf
1Aula 4 - Consumo de agua.pdf
Tanndara1

Solução listaexercicios 1º bimestre_2-2016_concretoii
Solução listaexercicios 1º bimestre_2-2016_concretoiiSolução listaexercicios 1º bimestre_2-2016_concretoii
Solução listaexercicios 1º bimestre_2-2016_concretoii
roger forte

Ensaio de granulometria
Ensaio de granulometriaEnsaio de granulometria
Ensaio de granulometria
Ezequiel Borges

Apostila de Hidráulica
Apostila de HidráulicaApostila de Hidráulica
Apostila de Hidráulica
Danilo Max

Mec solos exercícios resolvidos
Mec solos exercícios resolvidosMec solos exercícios resolvidos
Mec solos exercícios resolvidos
Adriana Inokuma

atividade proposta sobre semelhança de triângulos
atividade proposta sobre semelhança de triângulosatividade proposta sobre semelhança de triângulos
atividade proposta sobre semelhança de triângulos
willianoliverpaiva

Aula notação científica (2).ppt
Aula notação científica (2).pptAula notação científica (2).ppt
Aula notação científica (2).ppt
JooHonorato3

Volume sólidos geométricos prismas/ SLIDE DO EDUCOPÉDIA/RJ/ COM SUGESTÕES DE ...
Volume sólidos geométricos prismas/ SLIDE DO EDUCOPÉDIA/RJ/ COM SUGESTÕES DE ...Volume sólidos geométricos prismas/ SLIDE DO EDUCOPÉDIA/RJ/ COM SUGESTÕES DE ...
Volume sólidos geométricos prismas/ SLIDE DO EDUCOPÉDIA/RJ/ COM SUGESTÕES DE ...
CIEP 456 - E.M. Milcah de Sousa


Mais procurados (20)

resistência dos materiais - treliças
resistência dos materiais - treliçasresistência dos materiais - treliças
resistência dos materiais - treliças

www.AulasDeMatematicaApoio.com - Matemática - Conjunto dos Números Inteiros
www.AulasDeMatematicaApoio.com  - Matemática -  Conjunto dos Números Inteiroswww.AulasDeMatematicaApoio.com  - Matemática -  Conjunto dos Números Inteiros
www.AulasDeMatematicaApoio.com - Matemática - Conjunto dos Números Inteiros

Aterros sobre solo moles
Aterros sobre solo molesAterros sobre solo moles
Aterros sobre solo moles

01 (29 04-08) tesouras de madeira
01 (29 04-08) tesouras de madeira01 (29 04-08) tesouras de madeira
01 (29 04-08) tesouras de madeira

Apostila de concreto armado
Apostila de concreto armadoApostila de concreto armado
Apostila de concreto armado

Barragens e Reservatórios
Barragens e Reservatórios Barragens e Reservatórios
Barragens e Reservatórios

Exercicios de estatistica resolvido.4
Exercicios de estatistica resolvido.4Exercicios de estatistica resolvido.4
Exercicios de estatistica resolvido.4

Concreto armado exemplo[1]
Concreto armado exemplo[1]Concreto armado exemplo[1]
Concreto armado exemplo[1]

Aterros sobre solos moles projeto e desempenho
Aterros sobre solos moles projeto e desempenhoAterros sobre solos moles projeto e desempenho
Aterros sobre solos moles projeto e desempenho

Apostila fundacoes
Apostila fundacoesApostila fundacoes
Apostila fundacoes

Estruturas de Aço e Madeira
Estruturas de Aço e MadeiraEstruturas de Aço e Madeira
Estruturas de Aço e Madeira

Estruturas Placas
Estruturas PlacasEstruturas Placas
Estruturas Placas

1Aula 4 - Consumo de agua.pdf
1Aula 4 - Consumo de agua.pdf1Aula 4 - Consumo de agua.pdf
1Aula 4 - Consumo de agua.pdf

Solução listaexercicios 1º bimestre_2-2016_concretoii
Solução listaexercicios 1º bimestre_2-2016_concretoiiSolução listaexercicios 1º bimestre_2-2016_concretoii
Solução listaexercicios 1º bimestre_2-2016_concretoii

Ensaio de granulometria
Ensaio de granulometriaEnsaio de granulometria
Ensaio de granulometria

Apostila de Hidráulica
Apostila de HidráulicaApostila de Hidráulica
Apostila de Hidráulica

Mec solos exercícios resolvidos
Mec solos exercícios resolvidosMec solos exercícios resolvidos
Mec solos exercícios resolvidos

atividade proposta sobre semelhança de triângulos
atividade proposta sobre semelhança de triângulosatividade proposta sobre semelhança de triângulos
atividade proposta sobre semelhança de triângulos

Aula notação científica (2).ppt
Aula notação científica (2).pptAula notação científica (2).ppt
Aula notação científica (2).ppt

Volume sólidos geométricos prismas/ SLIDE DO EDUCOPÉDIA/RJ/ COM SUGESTÕES DE ...
Volume sólidos geométricos prismas/ SLIDE DO EDUCOPÉDIA/RJ/ COM SUGESTÕES DE ...Volume sólidos geométricos prismas/ SLIDE DO EDUCOPÉDIA/RJ/ COM SUGESTÕES DE ...
Volume sólidos geométricos prismas/ SLIDE DO EDUCOPÉDIA/RJ/ COM SUGESTÕES DE ...


Semelhante a Apostila digital cefetes

Apostila digital cefetes
Apostila digital cefetesApostila digital cefetes
Apostila digital cefetes
Pedro Maximo

Apostila de eletronica_digital
Apostila de eletronica_digitalApostila de eletronica_digital
Apostila de eletronica_digital
Anderson Reis Cardoso

Sistemas de numeração
Sistemas de numeraçãoSistemas de numeração
Sistemas de numeração
Jordan Miguel

Edg cap01
Edg cap01Edg cap01
Análise de arredondamento em ponto flutuante
Análise de arredondamento em ponto flutuanteAnálise de arredondamento em ponto flutuante
Análise de arredondamento em ponto flutuante
Felipe Belarmino

Sistemas digitais 1
Sistemas digitais 1Sistemas digitais 1
Sistemas digitais 1
Guilherme Fuck

Apresentação1 sistemas numéricos
Apresentação1   sistemas numéricosApresentação1   sistemas numéricos
Apresentação1 sistemas numéricos
Larissa Rozza Peluso

Sistema de numeração
Sistema de numeraçãoSistema de numeração
Sistema de numeração
Marcelo Vianello

Sistema de numeração
Sistema de numeraçãoSistema de numeração
Sistema de numeração
Marcelo Vianello

Sistemas numericos
Sistemas numericosSistemas numericos
Sistemas numericos
Jean Heisenberg

Aula 05 sistemas de numeração
Aula 05   sistemas de numeraçãoAula 05   sistemas de numeração
Aula 05 sistemas de numeração
Daniel Moura

Calculo numerico
Calculo numerico Calculo numerico
Calculo numerico
Berguim Vugo Wellynssom

Tabela de conversao
Tabela de conversaoTabela de conversao
Tabela de conversao
Disys do Brasil

aula6ads.pdf
aula6ads.pdfaula6ads.pdf
aula6ads.pdf
LuanaBatista74

Aula 9 - Operações Digitais.pptx
Aula 9 - Operações Digitais.pptxAula 9 - Operações Digitais.pptx
Aula 9 - Operações Digitais.pptx
riodurval

Introducao Computacao Slide 1
Introducao Computacao Slide 1Introducao Computacao Slide 1
Introducao Computacao Slide 1
Duílio Andrade

Calculo numérico
Calculo numéricoCalculo numérico
Calculo numérico
Diego Paniago

SISTEMAS digitais SISTEMAS DE NUMERAÇÃO
SISTEMAS digitais SISTEMAS DE NUMERAÇÃOSISTEMAS digitais SISTEMAS DE NUMERAÇÃO
SISTEMAS digitais SISTEMAS DE NUMERAÇÃO
Carlos Pereira

Operações com binários
Operações com bináriosOperações com binários
Operações com binários
jecyjs

Aula_Zegonc_Aritmetica_Binaria_e_Complemento.pdf
Aula_Zegonc_Aritmetica_Binaria_e_Complemento.pdfAula_Zegonc_Aritmetica_Binaria_e_Complemento.pdf
Aula_Zegonc_Aritmetica_Binaria_e_Complemento.pdf
WilliamAlbertassi1


Semelhante a Apostila digital cefetes (20)

Apostila digital cefetes
Apostila digital cefetesApostila digital cefetes
Apostila digital cefetes

Apostila de eletronica_digital
Apostila de eletronica_digitalApostila de eletronica_digital
Apostila de eletronica_digital

Sistemas de numeração
Sistemas de numeraçãoSistemas de numeração
Sistemas de numeração

Edg cap01
Edg cap01Edg cap01
Edg cap01

Análise de arredondamento em ponto flutuante
Análise de arredondamento em ponto flutuanteAnálise de arredondamento em ponto flutuante
Análise de arredondamento em ponto flutuante

Sistemas digitais 1
Sistemas digitais 1Sistemas digitais 1
Sistemas digitais 1

Apresentação1 sistemas numéricos
Apresentação1   sistemas numéricosApresentação1   sistemas numéricos
Apresentação1 sistemas numéricos

Sistema de numeração
Sistema de numeraçãoSistema de numeração
Sistema de numeração

Sistema de numeração
Sistema de numeraçãoSistema de numeração
Sistema de numeração

Sistemas numericos
Sistemas numericosSistemas numericos
Sistemas numericos

Aula 05 sistemas de numeração
Aula 05   sistemas de numeraçãoAula 05   sistemas de numeração
Aula 05 sistemas de numeração

Calculo numerico
Calculo numerico Calculo numerico
Calculo numerico

Tabela de conversao
Tabela de conversaoTabela de conversao
Tabela de conversao

aula6ads.pdf
aula6ads.pdfaula6ads.pdf
aula6ads.pdf

Aula 9 - Operações Digitais.pptx
Aula 9 - Operações Digitais.pptxAula 9 - Operações Digitais.pptx
Aula 9 - Operações Digitais.pptx

Introducao Computacao Slide 1
Introducao Computacao Slide 1Introducao Computacao Slide 1
Introducao Computacao Slide 1

Calculo numérico
Calculo numéricoCalculo numérico
Calculo numérico

SISTEMAS digitais SISTEMAS DE NUMERAÇÃO
SISTEMAS digitais SISTEMAS DE NUMERAÇÃOSISTEMAS digitais SISTEMAS DE NUMERAÇÃO
SISTEMAS digitais SISTEMAS DE NUMERAÇÃO

Operações com binários
Operações com bináriosOperações com binários
Operações com binários

Aula_Zegonc_Aritmetica_Binaria_e_Complemento.pdf
Aula_Zegonc_Aritmetica_Binaria_e_Complemento.pdfAula_Zegonc_Aritmetica_Binaria_e_Complemento.pdf
Aula_Zegonc_Aritmetica_Binaria_e_Complemento.pdf


Apostila digital cefetes

  • 1. CURSO DE AUTOMAÇÃO INDUSTRIAL APOSTILA DE FUNDAMENTOS ELETRÔNICA DIGITAL Prof. Guilherme Vicente Curcio Prof. Rogério Passos do A. Pereira
  • 2. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 2/109
  • 3. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 3/109 CIRCUITOS DIGITAIS E ANALÓGICOS Os circuitos analógicos utilizam no seu funcionamento grandezas continuamente variáveis, em geral tensões e corrente elétrica. Os circuitos digitais produzem sua saída, respondendo a incrementos fixos. A entrada no circuito analógico nunca constitui um número absoluto: é uma posição aproximada numa escala contínua. Por exemplo: um relógio analógico possui os ponteiros que estão em constante movimento; não possui um valor determinado para o intervalo de tempo. O relógio digital tem sua indicação das horas através de números que mudam de intervalo em intervalo. Outro exemplo, seria você estar subindo uma rampa ou escada. Subindo uma rampa, você está a cada instante em movimento para cima. Já na escada não, você, em cada instante está em um degrau. Assim podemos então entender que um circuito analógico tem suas variáveis em contínua variação no tempo, e o circuito digital possui suas variáveis fixas em períodos de tempo. SISTEMAS DE NUMERAÇÃO Todos nós, quando ouvimos pronunciar a palavra números, automaticamente a associamos ao sistema decimal com o qual estamos acostumados a operar. Este sistema está fundamentado em certas regras que são base para qualquer outro. Vamos, portanto, estudar estas regras e aplicá-las aos sistemas de numeração binária, octal e hexadecimal. Estes sistemas são utilizados em computadores digitais, circuitos lógicos em geral e no processamento de informações dos mais variados tipos. O número decimal 573 pode ser também representado da seguinte forma: 573 = 500 + 70 + 3 ou 573 = 5 x 102 + 7 x 101 + 3 x 100 Isto nos mostra que um dígito no sistema decimal tem na realidade dois significados. Um, é o valor propriamente dito do dígito, e o outro é o que está relacionado com a posição do dígito no número (peso). Por exemplo: o dígito 7 no número acima representa 7 x 10, ou seja 70, devido a posição que ele ocupa no número. Este princípio é aplicável a qualquer sistema de numeração onde os dígitos possuem "pesos", determinados pelo seu posicionamento. Sendo assim, um sistema de numeração genérico pode ser expresso da seguinte maneira: N = dn . Bn + . . . + d3 . B3 + d2 . B2 + d1 . B1 + d0 . B0 Onde: N = representação do número na base B dn = dígito na posição n B = base do sistema utilizado n = valor posicional do dígito
  • 4. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 4/109 Por exemplo, o número 1587 no sistema decimal é representado como: N = d3 . B3 + d2 . B2 + d1 . B1 + d0 . B0 1587 = 1 . 103 + 5 . 102 + 8 . 101 + 7 . 100 SISTEMA DE NUMERAÇÃO BINÁRIO O sistema binário utiliza dois dígitos (base 2) para representar qualquer quantidade. De acordo com a definição de um sistema de numeração qualquer, o número binário 1101 pode ser representado da seguinte forma: 1101 = 1 . 23 + 1 . 22 + 0 . 21 + 1 . 20 1101 = 8 + 4 + 0 + 1 = 13 Note que os índices foram especificados em notação decimal, o que possibilita a conversão binária-decimal como descrito acima. Através do exemplo anterior, podemos notar que a quantidade de dígitos necessário para representar um número qualquer, no sistema binário, é muito maior quando comparada ao sistema decimal. A grande vantagem do sistema binário reside no fato de que, possuindo apenas dois dígitos, estes são facilmente representados por uma chave aberta e uma chave fechada ou, um relé ativado e um relé desativado, ou, um transistor saturado e um transistor cortado; o que torna simples a implementação de sistemas digitais mecânicos, eletromecânicos ou eletrônicos. Em sistemas eletrônicos, o dígito binário (0 ou 1) é chamado de BIT, enquanto que um conjunto de 8 bits é denominado BYTE. Conversão Binário Decimal: A conversão de um número do sistema binário para o sistema decimal é efetuada simplesmente adicionando os pesos dos dígitos binários 1, como mostra o exemplo a seguir: a) 11010B = 1 . 24 + 1 . 23 + 0 . 22 + 1 . 21 + 0 . 20 11010B = 16 + 8 + 0 + 2 + 0 11010B = 26D b) 1100100B = 1 . 26 + 1 . 25 + 0 . 24 + 0 . 23 + 1 . 22 + 0 . 21 + 0 . 20 1100100B = 64 + 32 + 0 + 0 + 4 + 0 + 0 1100100B = 100 D
  • 5. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 5/109 Conversão Decimal Binário: Para se converter um número decimal em binário, divide-se sucessivamente o número decimal por 2 (base do sistema binário), até que o último quociente seja 1. Os restos obtidos das divisões e o último quociente compõem um número binário equivalente, como mostra o exemplo a seguir: Converter os seguintes números decimais em binário: a) 23 |2 . 1 11 |2 . 1 5 |2 . 1 2 |2 . 0 1 bit mais significativo, logo: 23D = 10111B b) 52 |2 . 0 26  |2 . 0 13 |2 . 1 6 |2 . 0 3 |2 . 1 1 bit mais significativo, logo 52D = 110100B 1.2.1.3 - Adição com números binários A adição no sistema binário é efetuada de maneira idêntica ao sistema decimal. Devemos observar, entretanto, que o transporte (vai um) na adição em binário, ocorre quando temos 1+1 . A tabela abaixo ilustra as condições possíveis para adição de Bits. A B Soma Vai 1 0 0 0 -- 0 1 1 -- 1 0 1 -- 1 1 0 1
  • 6. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 6/109 Observe, nos exemplos seguintes, como é efetuada uma adição em binário: Adicionar os seguintes números binários. a) 101110 + 100101 1 1 1 1 0 1 1 1 0 + 1 0 0 1 0 1 1 0 1 0 0 1 1 b) 1001 + 1100 1 1 0 0 1 + 1 1 0 0 1 0 1 0 1 OBSERVAÇÃO: O termo transporte, (vai um) utilizado para indicar o envio de um dígito para a posição imediatamente superior do número é chamado de CARRY em inglês. Este termo será utilizado a partir de agora, em lugar de "transporte", por ser encontrado na literatura técnica. Subtração em números binários As regras básicas para subtração são equivalentes à subtração decimal, e estão presentadas na tabela a seguir. A B Diferença Transporte 0 0 0 -- 0 1 1 1 1 0 1 -- 1 1 0 --
  • 7. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 7/109 Exemplo: Subtrair os seguintes números binários. a) 111 – 101 1 1 1 - 1 0 1 0 1 0 b) 1101 - 1010 1 1 0 1 - 1 0 1 0 0 0 1 1 OBSERVAÇÃO: O termo transporte (pede um), utilizado para indicar a requisição de um dígito da posição imediatamente superior do número, é chamado Borrow em inglês. Este termo será utilizado, a partir de agora, em lugar de transporte, por ser o encontrado na literatura técnica. O processo de subtração efetuado na maioria dos computadores digitais é realizado através da representação de números negativos. Por exemplo, a operação 7 - 5 pode ser representada como sendo 7 + (-5). Observe que, na segunda representação, a operação efetuada é uma adição de um número positivo com um negativo. Os números binários negativos são representados através do 2º complemento. Vejamos como isto é feito. O segundo complemento de um número binário é obtido adicionando-se 1 ao primeiro complemento do mesmo. O primeiro complemento é obtido simplesmente, complementando os dígitos que formam o número. Exemplo: Calcule o 2º complemento dos seguintes números binários. a) 1001 b) 1101 1 0 0 1 1 1 0 1 0 1 1 0 1º complemento 0 0 1 0 1º complemento + 1 + 1 0 1 1 1 2º complemento 0 0 1 1 2º complemento No exemplo anterior (a), o número 9 (1001) tem como segundo complemento 0111. O segundo complemento é a representação negativa do número binário, ou seja, -9 é representado como sendo 0111.
  • 8. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 8/109 A subtração binária através do 2º complemento, é realizada somando o subtrator com o 2º complemento do subtraendo, como mostra o exemplo a seguir. Exemplo: Subtraia os seguintes números em binários. a) 13 - 7 13 = 1101 7 = 0111 Calculando o 2º complemento de 7 (0111), temos: 0 1 1 1 logo: 1 0 0 0 --- 1º complemento 13 = 1 1 0 1 + 1 - 7 = + 1 0 0 1 1 0 0 1 --- 2º complemento 6 0 1 1 0 OBSERVAÇÃO: Sempre que houver carry do bit mais significativo, ele deverá ser desprezado. b) 6 -9 6 = 0110 9 = 1001 Calculando o 2º complemento de 9 (1001), temos: 1 0 0 1 0 1 1 0 --- 1º complemento 0 1 1 0 + 1 + 0 1 1 1 0 1 1 1 --- 2º complemento 1 1 0 1 Se no resultado da soma (1101) não existe carry, devemos achar o 2º complemento deste número e acrescentar o sinal negativo (-). 1 1 0 1 então: 0 0 1 0 --- 1º complemento 6 - 9 = - 3, ou seja: - 0011 + 1 (-) 0 0 1 1 --- 2º complemento OBSERVAÇÃO: Podemos achar o 2º complemento de um binário pela seguinte regra: conserva o 1º (primeiro) bit um (1) menos significativo e faz-se o 1º complemento dos bits mais significantes (bits da esquerda).
  • 9. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 9/109 Exemplos: 1 0 0 1 --- 9 1 0 0 0 --- 8 0 1 1 0 --- 6 0 1 1 1 --- 2º complemento 1 0 0 0 --- 2º complemento 1 0 1 0 --- 2°complemento | conserva  | conserva | conserva 1º complemento 1º complemento 1º complemento SISTEMA DE NUMERAÇÃO HEXADECIMAL O sistema hexadecimal, ou sistema de base 16, é largamente utilizado nos computadores, microcomputadores e microcontroladores. Neste sistema são utilizados 16 símbolos para representar cada um dos dígitos hexadecimais, conforme a tabela a seguir: Decimal Hexadecimal Binário 0 0 0000 1 1 0001 2 2 0010 3 3 0011 4 4 0100 5 5 0101 6 6 0110 7 7 0111 8 8 1000 9 9 1001 10 A 1010 11 B 1011 12 C 1100 13 D 1101 14 E 1110 15 F 1111 As letras A, B, C, D, E, F representam dígitos associados às quantidades, 10, 11, 12, 13, 14, 15, respectivamente.
  • 10. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 10/109 Conversão Hexadecimal Decimal Aplicando ao sistema hexadecimal a definição de um sistema de numeração qualquer, teremos: N = dn . 16n + . . . + d2 . 162 + d1 . 161 + do . 160 Para se efetuar a conversão, basta adicionar os membros da segunda parcela da igualdade, como ilustra o exemplo a seguir: Exemplo: Converter em decimal os seguintes números hexadecimais. a) 23H = 2 . 161 + 3 . 160 23H = 2 . 16 + 3 . 1 23H = 35D b) 3BH = 3 . 161 + B . 160 3BH = 3 . 16 + 11 3BH = 59D Observe que o dígito hexadecimal "B", no exemplo (b), equivalente ao número 11 decimal, como mostra a tabela apresentada anteriormente. Conversão Decimal Hexadecimal A conversão decimal hexadecimal é efetuada através das divisões sucessivas do número decimal por 16, como demostrado no exemplo a seguir. Exemplo: Converter em hexadecimal os seguintes números: a) 152 |16 . . 8 9 -- logo: 152D = 98H b) 249 |16 ..: 9 15 -- Logo: 249D = F9H
  • 11. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 11/109 NÚMEROS DECIMAIS CODIFICADOS EM BINÁRIO (BCD) Como já foi discutido anteriormente, os sistemas digitais em geral, trabalham com números binários. Com o intuito de facilitar a comunicação homem-máquina, foi desenvolvido um código que representa cada dígito decimal por um conjunto de 4 dígitos binários, como mostra a tabela seguinte: DECIMAL BINÁRIA 0 0000 1 0001 2 0010 3 0011 4 0100 5 0101 6 0110 7 0111 8 1000 9 1001 Esta representação é denominado de código BCD (Binary-Coded Decimal). Desta maneira, cada dígito decimal é representado por grupo de quatro bits, como ilustrado a seguir: 527 = 0101 0010 0111 527 = 010100100111 Observe que a conversão decimal-BCD e BCD-decimal é direta, ou seja, separando-se o dígito BCD em grupos de 4 bits, cada grupo representa um dígito decimal. Exemplo: Converter os seguintes números decimais em BCD. a) 290 = 0010 1001 0000 290 = 001010010000 b) 638 = 0110 0011 1000 638 = 011000111000
  • 12. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 12/109 Converter os seguintes números em decimal. a) 1001010000001000 = 1001 0100 0000 1000 1001010000001000 = 9 4 0 8 = 9408 b) 001001101001 = 0010 0110 1001 001001101001 = 2 6 9 = 269
  • 13. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 13/109 PORTAS LÓGICAS: Os sistemas digitais são formados por circuitos lógicos denominados Portas Lógicas. Existem 3 portas básicas que podem ser conectadas de maneiras variadas, formando sistemas que vão de simples relógios digitais aos computadores de grande porte. Veremos as características das 3 portas básicas, bem como seus símbolos e circuitos equivalentes. Porta AND (E) Esta porta pode ter duas ou mais entradas e uma saída e funciona de acordo com a seguinte definição: "A saída de uma porta AND será 1, somente se todas as entradas forem 1". A seguir, temos o símbolo de uma porta AND de 2 entradas ( A e B) juntamente com um quadro que mostra todas as possibilidades de níveis de entrada com a respectiva saída. Este quadro é chamado de Tabela Verdade. A B S Símbolo lógico Tabela Verdade Equação Lógica O circuito a seguir executa a função AND. Considere o nível lógico 1 igual a "chave fechada" e nível lógico 0 (zero) igual a “chave aberta”. A B L Quando tivermos a condição de chave A aberta (0) e chave B aberta (0), não circulará corrente e a lâmpada L fica apagada (0). A B S 0 0 0 0 1 0 1 0 0 1 1 1 S = A . B
  • 14. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 14/109 Na condição de termos a chave A aberta (0) e a chave B fechada (1), ainda assim não circula corrente e a lâmpada está apagada (0). É fácil observar que a condição inversa [chave A(1) e chave B(0)], também implica em a lâmpada estar apagada (0). Agora temos a condição em que a chave A fechada (1) e a chave B fechada (1), nesta situação a corrente pode circular e a lâmpada acende (1). Verifique portanto que a análise acima descrita confirma a tabela verdade apresentada. Para o circuito AND portanto, podemos afirmar que qualquer 0 (zero) na entrada leva a saída para o 0 (zero). - Porta OR (ou) Esta porta também possui duas ou mais entradas, e uma saída, funcionando de acordo com a seguinte definição: “A saída de uma porta OR será 1 se uma ou mais entradas forem 1”. A seguir, temos o símbolo de uma porta OR de 2 entradas (A e B) juntamente com a respectiva tabela verdade. A B S Símbolo lógico Tabela Verdade Equação Lógica O circuito a seguir executa a função OR: Chave aberta = nível lógico 0 (zero); chave fechada = nível lógico 1 (um) A LB A B S 0 0 0 0 1 1 1 0 1 1 1 1 S = A + B
  • 15. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 15/109 Quando tivermos chave A fechada e chave B aberta, teremos corrente circulando e consequentemente a lâmpada L estará acesa. A lâmpada fica acesa também com as condições: - Chave A = Aberta e Chave B = Fechada - Chave A = Fechada e Chave B = Fechada. A lâmpada somente estará apagada quando as duas chaves (A e B) estiverem abertas. Analisando o circuito e comparando-o com a tabela verdade fonecida, podemos afirmar, que para um circuito OR, qualquer 1 na entrada leva a saída para 1. - Porta NOT (não) A porta NOT possui somente uma entrada e uma saída e obedece à seguinte definição: "A saída de uma porta NOT assume o nível lógico 1 somente quando sua entrada é 0 (zero) e vice-versa". Isto significa que a porta NOT é um inversor lógico, ou seja, o nível lógico da sua saída será sempre o oposto do nível lógico de entrada. A figura a seguir apresenta o símbolo da porta lógica NOT, sua tabela verdade e equação lógica. A S Símbolo lógico Tabela Verdade Equação Lógica O circuito a seguir executa a função NOT. Observe que o circuito se resume a uma chave ligada para o terra. Quando a chave está aberta, a corrente circula pela lâmpada que fica acesa. Quando a chave A fecha , a corrente circula agora pela chave. Com isso a lâmpada se apaga, confirmando a tabela verdade fornecida. A L A S 0 1 1 0 AS =
  • 16. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 16/109 - Porta NAND (não e) As portas lógicas NAND são na realidade combinações das portas básicas AND e NOT. São consideradas como portas básicas das famílias lógicas. “Na porta NAND que qualquer 0 ( zero) na entrada, leva a saída para 1” A figura a seguir apresenta uma porta NAND de duas entradas com o símbolo e a tabela verdade e sua equação lógica. Note que a porta NAND é constituída de uma AND seguida de um inversor (NOT). A B S Símbolo lógico Tabela Verdade Equação Lógica O circuito equivalente de uma porta NAND é visto a seguir, onde é fácil verificar a tabela verdade. A L B B.AS = A B S 0 0 1 0 1 1 1 0 1 1 1 0
  • 17. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 17/109 - Porta NOR (não ou) As portas lógicas NOR são na realidade combinações das portas básicas OR e NOT. São consideradas como portas básicas das famílias lógicas. "Na porta NOR, qualquer 1 na entrada leva a saída para 0 (zero)." A figura a seguir apresenta uma porta NOR de duas entradas com o símbolo e a tabela verdade e sua equação lógica. Note que a porta NOR é constituída de uma OR seguida de um inversor (NOT). A B S Símbolo lógico Tabela Verdade Equação Lógica Analisando o circuito da figura a seguir é fácil concluir que quando qualquer uma das entradas (Chave A ou Chave B) estiverem com 1(fechada) e saída S (lâmpada L) estará com 0 (zero) (lâmpada apagada). A LB BAS += A B S 0 0 1 0 1 0 1 0 0 1 1 0
  • 18. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 18/109 - Porta EXCLUSIVE OR (ou exclusiva) A função que esta porta executa, como o próprio nome diz; consiste em fornecer a saída quando as variáveis de entrada forem diferentes entre si. A figura a seguir apresenta o símbolo de uma porta exclusive-OR, sua tabela verdade e equação lógica. A B S Símbolo lógico Tabela Verdade Equação Lógica O circuito da figura a seguir demonstra o funcionamento da porta EXCLUSIVE OR, utilizando as chaves A e B. Na condição em que as chaves A e B estão abertas, não há caminho para a corrente circular e a lâmpada não acende. Com a condição das chaves A e B fechadas, também não se tem corrente circulando e a lâmpada não se acende. Portanto, concluímos que esta porta só terá nível 1 na saída quando suas entradas forem diferentes. A LBA B A B S 0 0 0 0 1 1 1 0 1 1 1 0 BAS ⊕=
  • 19. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 19/109 - Porta EXCLUSIVE NOR (não ou exclusiva ou circuito coincidência) Esta porta tem como função, fornecer 1 na saída somente quando suas entradas forem iguais. A figura a seguir mostra o símbolo de uma porta exclusive-NOR, sua tabela verdade e equação lógica. A B S Símbolo lógico Tabela Verdade Equação Lógica No circuito da figura a seguir existem agora as chaves A e B; que funcionam de maneira inversa às chaves A e B, isto é; quando a chave A está aberta, a chave A está fechada o mesmo acontecendo com as chaves B e B. Desta maneira podemos verificar a tabela verdade através da seguinte análise. Quando as chaves A e B estão abertas (chaves A e B estão fechadas) circula corrente pela lâmpada e ela estará acesa. Quando a chave A está fechada (chave A aberta) e a chave B aberta (chave B fechada) não circula corrente pela lâmpada, o que implica em lâmpada apagada. Na situação inversa chave A aberta (chave A fechada) e chave B fechada (chave B aberta) ocorre a mesma coisa e a lâmpada estará apagada. Com as duas chaves A e B fechadas (Chave A e B abertas) circulará corrente pela lâmpada e esta estará acesa. “Portanto, pode-se afirmar que a porta exclusive-NOR terá 0 (zero) em sua saída quando as entradas forem diferentes.” A L B A B A B S 0 0 1 0 1 0 1 0 0 1 1 1 BAS ⊕=
  • 20. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 20/109
  • 21. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 21/109 EXPRESSÕES / CIRCUITOS / TABELA VERDADE: Todo circuito lógico executa uma expressão booleana, e por mais complexo que seja, é formado pela interligação das portas lógicas básicas. Pense nos operadores booleanos (mais, ponto e barra superior) como códigos para as portas básicas, então você pode escrever equações para os circuitos lógicos usando o sinal mais para uma porta OU, o ponto para uma porta AND e a barra para um inversor. Obtendo expressões lógicas a partir de circuitos: Podemos escrever a expressão booleana que é executada por qualquer circuito lógico. Vejamos, por exemplo, qual a expressão que o circuito a seguir executa. Vamos dividir o circuito em duas portas: Na saída S1 teremos o produto AB. Logo, S1 = AB. Como S1 está aplicado, junto com C, numa outra porta do tipo AND, então, na saída S teremos o produto S1.C. Logo, S = S1.C. Finalmente, como S1= AB, podemos escrever: S=ABC Uma outra maneira mais simples para resolvermos o problema é a de colocarmos nas saídas dos diversos blocos básicos do circuito as expressões por esses executadas da seguinte maneira:
  • 22. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 22/109 Isto nos diz que o circuito lógico apresentado é equivalente a urna porta AND de três entradas, que pode ser obtida por um circuito integrado TTL SN7411, que contém três portas deste tipo encapsuladas em um Cl de 14 pinos. Exemplos: Determine as expressões booleanas características dos circuitos abaixo. Esse circuito também pode ser representado desta forma: EXEMPLOS: 1) 2) 3) Forma de representação de um inversor ligado antes de uma porta
  • 23. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 23/109 Circuitos obtidos de expressões lógicas: Vimos como obter uma expressão característica de um circuito lógico qualquer. Podemos também desenhar um circuito lógico a partir de sua expressão característica. Por exemplo, um circuito que execute a expressão: Faremos como na aritmética clássica, iniciaremos pêlos parênteses e fazemos primeiramente as somas e após as multiplicações. Dentro do primeiro parêntese, temos a soma booleana A + B. logo o circuito que executa esse parêntese será a porta OR. No segundo, temos a soma negada, tendo portanto como operando a porta NOR. Por fim, há um produto dos termos resultantes dos parênteses, logo, o circuito que executa esta multiplicação será a porta AND. 0 circuito completo fica: Exemplo: Desenhe os circuitos que executam as seguintes expressões booleanas:
  • 24. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 24/109
  • 25. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 25/109 Expressões lógicas obtidas a partir da tabela verdade: Suponhamos que um circuito lógico de três entradas A, B e C deva proporcionar na saída S1 os estados lógicos dados na tabela verdade abaixo. A B C S 0 0 0 0 0 1 0 0 1 1 2 0 1 0 1 3 0 1 1 0 4 1 0 0 1 5 1 0 1 0 6 1 1 0 0 7 1 1 1 1 Temos basicamente dois métodos através dos quais podemos obter diretamente a expressão de S na sua forma geral ou canónica. São elas: • SOMA DE PRODUTOS (ou MINTERMOS) • PRODUTO DE SOMAS (ou MAXTERMOS) Obtenção da equação a partir de Soma de Produtos: Procedimento: 1. "Para cada condição em que a coluna de saída da tabela verdade for "1”, faz-se o produto das variáveis de entrada, que devem ser negadas sempre que corresponderem ao estado zero". No nosso exemplo, S toma o valor lógico "1" para quatro condições diferentes de entrada, nas linhas: 1, 2, 4 e 7. Assim:
  • 26. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 26/109 2. "Soma-se os produtos assim obtidos igualando-se tudo a S" Portanto: De posse da expressão característica da tabela verdade podemos montar o circuito lógico correspondente. O método consiste no seguinte: Sempre que uma das quatro condições surge na entrada do circuito, o produto que lhe corresponde toma o valor 1. Portanto, à saída da porta E correspondente a este produto será "1" e, as outras "O". Como às saídas das portas do tipo E são ligadas à entrada de uma porta OU, a saída assume nível"1" tendo em vista a definição da função OU. NOTA: O nome MINTERMO deriva do fato de que quando um mintermo individual é tabulado a sua resposta é um lógico 1, e este 1 é único. Todas as outras respostas relativas do mintermo são O's. Então temos um número mínimo de 1's e um máximo de O's. A função AND representa um mintermo: mínimo de 1's. A B F 0 0 0 0 1 0 F = AB 1 0 0 1 1 1
  • 27. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 27/109 Obtenção da equação a partir de Produto de Somas Procedimento: 1. "Para cada linha da tabela em que a saída for "O", fazemos a soma das variáveis de entrada, negando a que tiver valor "V e mantendo aquelas com nível "O"; Ainda no nosso exemplo, S toma o valor lógico "O" nas seguintes linhas da tabela: O, 3, 5 e 6. Assim: 2. A função S é igual ao produto de todas as somas assim obtidas" Logo: O circuito lógico correspondente fica: Neste caso, as somas correspondentes se anulam quando ocorre urna das condições na entrada, anulando toda a expressão. A esta forma de obtenção da equação característica diretamente da tabela verdade e confecção do circuito lógico chamamos Implementação Direta. Esta no entanto não é a forma mais simples. Como podemos notar, apesar dos circuitos e equações anteriores serem diferentes elas são equivalentes, pois, são derivados de uma única tabela da verdade. Portanto, deve existir um processo de minimização e simplificação. Processo esses que veremos mais adiante. NOTA : Quando um MAXTERMO individual é tabelado e sua resposta é O, este é único. Todas as outras respostas relativas ao maxtermo são 1's. Então temos um número máximo de 1's. A função OR representa um MAXTERMO: máximo de 1's.
  • 28. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 28/109 - Tabela verdade obtida de uma expressão booleana. A B F 0 0 0 0 1 1 F = A + B 1 0 1 1 1 1 Para extrairmos a tabela da verdade de uma expressão, seguimos a seguinte regra: 1°) Montamos o quadro de possibilidades em função d o n°de variáveis da expressão. 2°) Montamos colunas para os vários membros da expr essão. 3°) Preenchemos essas colunas com seus resultados. 4°) Montamos uma coluna para o resultado final. 5°) Preenchemos essa coluna com o resultado final. Para esclarecer o processo, tornemos, por exemplo, a expressão: Temos a expressão três variáveis: A, B e C, logo teremos 23 possibilidades de combinações. O quadro de possibilidades, ficará: Conclusão: Tabelas-verdade, circuitos lógicos e equações booleanas são maneiras diferentes de se olhar para a mesma coisa. Se provamos que as tabelas-verdade são idênticas, isto imediatamente nos diz que os correspondentes circuitos lógicos são permutáveis e suas equações booleanas são equivalentes. Quando estamos analisando, geralmente iniciamos com um circuito lógico, construímos sua tabela-verdade e sintetizamos com a equação booleana. Quando estamos projetando, frequentemente iniciamos com uma tabela verdade, geramos urna equação booleana e chegamos a um circuito lógico.
  • 29. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 29/109 ÁLGEBRA DE BOOLE: Álgebra Booleana é uma técnica matemática usada quando consideramos problemas de natureza lógica. Em 1847, o matemático inglês George Boole, desenvolveu as leis básicas e regras matemáticas que poderiam ser aplicadas em problemas de lógica dedutiva. Até 1938, estas técnicas se limitaram a serem usadas no campo matemático. Nesta época, Claude Shammon, um cientista do Be1 Laboratories, percebeu a utilidade de tal álgebra quando aplicada no equacionamento e análise de redes de multicontatos. Com o desenvolvimento dos computadores, o uso da álgebra de Boole no campo da eletrônica cresceu, de modo que ela é hoje ferramenta fundamental, para engenheiros e matemáticos no desenvolvimento de projetos lógicos. Originalmente a álgebra de Boole foi baseada em proposições que teriam como resultado serem falsas ou verdadeiras. Shammon usou a álgebra de Boole para equacionar uma malha de contatos que poderiam estar abertos ou fechados. No campo de computadores é usada na descrição de circuitos, podendo assumir os estágios lógicos 1 ou 0. É fácil perceber que a lógica de Boole é extremamente interrelacionada com o sistema de numeração binária, já que ambos trabalham com duas variáveis. Postulados e Teoremas Booleanos: Toda teoria de Boole está fundamentada 7 postulados apresentados a seguir: P1 - X = 0 ou X = 1 P5 - 1 + 1 = 1 P2 - 0 . 0 = 0 P6 - 1 . 0 = 0 . 1 = 0 P3 - 1 . 1 = 1 P7 - 1 + 0 = 0 + 1 = 1 P4 - 0 + 0 = 0 Compare estes postulados com as definições de adição lógica e multiplicação lógica, apresentadas anteriormente. Fundamentado nos postulados Booleanos, um número de teoremas pode agora ser apresentado. O teorema em álgebra de Boole é uma relação fundamental entre as variáveis Booleanas. O uso dos teoremas irá permitir simplificações nas equações lógicas e manipulações em circuitos lógicos das mais variadas formas. Analisemos cada um dos teoremas. T1 - Lei comutativa T2- Lei Associativa (a) A + B = B + A (a) (A + B) + C = A + (B + C) (b) A . B = B . A (b) (A . B) . C = A . (B . C)
  • 30. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 30/109 T3 - Lei distribuitiva T4 - Lei da identidade (a) A . (B + C) = A . B + A . C (a) A + A = A (b) A + (B . C) = (A + B) . (A + C) (b) A . A = A T5 - Lei da Negação T6 - Lei de redundância (a) (A) = A (a) A + A . B = A (b) A . (A + B) = A T7 – T8 - (a) 0 + A = A (a) A + A = 1 (b) 1 . A = A (b) A . A = 0 (c) 1 + A = 1 (d) 0 . A = 0 T9 – T10 - Teorema de Morgan (a) A + A . B = A + B (a) BA+ = A . B (b) A . (A + B) = A . B (b) .BA = A + B Observe que todos os teoremas são divididos em duas partes, portanto, são duais entre si. O termo dual significa que as operações OR e AND são intercambiáveis. Para se obter o dual de um teorema, basta substituir os "1" por "0" e vice-versa, e substituir a função lógica AND por OR e vice-versa. Observe o exemplo a seguir: T1 - Lei comutativa T6 - (a) A + B = B + A (a) A + A . B = A (b) A . B = B . A (b) A . (A + B) = A T8 – (a) A + A = 1 (b) A . A = 0 Os três primeiros teoremas mostram que as leis básicas de comutação, associação e
  • 31. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 31/109 distribuição de álgebra convencional são também válidas para as variáveis Booleanas. A lei da navegação só é aplicável à lógica de duas variáveis, como é o caso da álgebra de Boole. A lei redundância pode ser facilmente comprovada da seguinte maneira: (a) A + A . B = A Colocando A em evidência (b) A . (A + B) = A A . ( 1+ B) = A A . A + A . B = A A = A [T7 (b)] A + A . B = A A . (1 + B) = A [T7 (b)] A . 1 = A A = A Os teoremas T7 e T8 são regras da álgebra Booleana. T9 pode ser demonstrado como a seguir: A + A . B = A + B Expandindo a Equação (A + A ) . (A + B) = A + B [T3(b)] ( Fatoração) 1 . (A + B) = A + B [T8(a)] A + B = A + B [T7(b)] O teorema T10 é conhecido como teorema de Morgan e é uma das mais importantes ferramentas na manipulação de circuitos lógicos. Simplificação Lógica: Aplicando-se os teoremas e postulados Booleanos podemos simplificar equações lógicas, e com isto minimizar a implementação de circuitos lógicos. Vamos analisar como pode ser feita a simplificação lógica na série de exemplos a seguir: Exemplo 1: Considere que a saída de um circuito lógico deve obedecer à seguinte equação: S = A + A . B + A . B Se este circuito fosse implementado desta forma através de portas lógicas, teríamos o circuito da figura a seguir:
  • 32. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 32/109 Utilizando-se teoremas de Boole, vamos simplificar a equação dada. A + A . B + A . B = (A + A . B ) + A . B = A + A . B [T6 (a)] = A + B [T9 (a)] A equação resultante pode ser implementada através do circuito da figura a seguir, ou seja, uma simples porta OR. Isto significa que os dois circuitos representam a mesma função lógica. Naturalmente o circuito simplificado é o ideal, visto que executa a mesma função lógica com um número reduzido de portas lógicas. Exemplo 2: Simplifique a expressão A . (A . B + C) Solução: A . (A . B + C) = A . A . B + A . C [T3(a)] = A . B + A . C [T4(b)] = A . (B + C) [T3(a)] 1.4.3 - Manipulações Lógicas Os teoremas de Boole são mais úteis na manipulação de variáveis lógicas do que propriamente na simplificação. Isto porque, um circuito após simplificado pode não estar em sua forma minimizada, e este processo de minimização se torna trabalhoso, em determinados casos, quando feito através de simplificações lógicas. Considere a seguinte equação lógica: S= BA+ . Suponha que seja necessário implementá-la através de portas lógicas NAND. Aplicando o teorema de de Morgan na equação acima e negando duplamente o resultado, temos: BA+ .= A . B . [ De Morgan ] A + B = B.A [ Dupla negação ]
  • 33. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 33/109 Observe a figura: Na realidade, qualquer expressão lógica pode ser manipulada de forma a ser totalmente implementada através de portas NAND ou NOR, como mostrado nos seguintes exemplos: Exemplo 3: 1) Implemente as seguintes expressões lógicas:
  • 34. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 34/109 2) implemente as seguintes expressões lógicas com portas NOR.
  • 35. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 35/109 MAPA DE KARNAUGH: O mapa de Karnaugh é um método gráfico de minimização de equações lógicas. As equações descrevem uma função lógica digital que pode ser quebrada e arranjada de modo que forme um mapa ou ilustração e permita uma simplificação ou redução rápida. O mapa de Karnaugh é uma alternativa ao uso da álgebra booleana para a simplificação de expressões lógicas. De fato, ele é preferido em lugar da álgebra booleana porque torna o processo de redução mais rápido, fácil e eficaz. Essa técnica elimina completamente a necessidade do uso da álgebra de Boole e permite a você transformar diretamente a função lógica da tabela da verdade em um mapa que então a levará à forma simplificada. E com isso nem sempre será necessário escrever antes as equações a partir da tabela. Formação do Mapa de Karnaugh a partir da Tabela-Verdade: Um mapa de Karnaugh (mapa K) é um diagrama que fornece uma área para representar todas as linhas de uma tabela da verdade. A utilidade do mapa K está no fato de que a maneira particular de localizar as áreas torna possível simplificar uma expressão lógica por inspeção visual. • Mapa K para 2 variáveis Seja a tabela- verdade, onde, as linhas na tabela foram classificadas com números decimais, representados à esquerda. Estes números de linhas foram obtidos atribuindo um significado numérico para os O e 1 da tabela da verdade. Assim, a linha AB = 10 é lida como linha 2, pois, o número binário natural 102 é equivalente ao decimal 2. Como sabemos, duas variáveis binária, nos fornece 22 (=4) combinações diferentes, que são representadas nas quatro linhas da tabela verdade. Como o mapa K é um diagrama em que, cada linha, deve ser representada por uma área, logo, temos que ter quatro localidades (áreas) diferentes. Assim, o mapa K para duas variáveis, poderá ser do tipo: No canto direito superior de cada área. os números, representam as linhas da tabela da verdade. No mapa K do direito, note especialmente a ordem dos números de identificação. Observe que a ordem é aquela do código binário refletido de Gray. A característica essencial do mapa K é que compartimentos adjacentes horizontal e vertical (mas não na diagonal) correspondem a mintermos, ou maxtermos, que diferem em apenas urna única variável, esta variável aparecendo complementada em um termo e não complementada no outro, é precisamente com esta finalidade que o código Gray é
  • 36. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 36/109 usado para numerar linhas e colunas de mapas K. Posteriormente veremos o benefício desta característica dos mapas K. Concluindo o exemplo; escolhido o mapa da esquerda, preenche-se o mapa com 1's em suas respectivas áreas conforme tabela-verdade. NOTA: Como faremos uso apenas dos mintermos na formação da equação a partir do mapa K, achamos por bem não indicarmos os zeros, para maior clareza. • Mapa K para 3 variáveis Com três variáveis serão necessários 23 =8 áreas, logo: Para o exemplo dado, o mapa preenchido fica:
  • 37. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 37/109 • Mapa K para 4 variáveis: Seja a tabela-verdade, para 4 variáveis: Com 4 variáveis serão necessários 24 =16 áreas, logo: Para o exemplo dado, o mapa preenchido fica:
  • 38. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 38/109 Simplificações de Funções com mapas de Karnaugh: O mapa, a seguir, contém um par de uns que são adjacentes verticalmente (próximo um do outro). O primeiro 1 representa o produto BCDA , o segundo 1 representa o produto ABCD . Quando nos movemos para o segundo 1, somente uma variável vai da forma complementada para a anão-complementada (A para A); as outras variáveis não mudam de forma (B. C e D permanecem não cpmplementadas). Sempre que isto ocorer, você eliminará a variável que muda de forma: S=BCD Vejamos porque: A equação de soma de produtos correspondente ao mapa é: ABCDBCDAS += que se fatora em: A)A(BCDS += como 1AA =+ , então: BCDS = ... como queríamos demonstrar. Geralmente um par de uns adjacentes, horizontal ou vertical, significa que a equação de soma de produtos terá uma variável e um complemento que serão eliminados, como mostrado anteriormente. Para fácil identificação, iremos circundar um par de uns adjacentes horizontal ou vertical. Sempre que houver um par, você pode eliminar a variável que aparece em ambas as formas, complementada e não-complementada. As variáveis restantes (ou seus complementos) serão as únicas a aparecer no termo de um único produto correspondente ao par de uns. Exemplo: Obtenha a equação booleana para cada mapa K.
  • 39. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 39/109 Existindo mais de um par num mapa K, você pode fazer a soma dos produtos simplificados para obter a equação booleana, como a do exemplo S4. Quando houver dois pares lado a lado como os dos mapas a seguir, estes poderá ser agrupa dos gerando o que chamamos de uma quadra. Quando você notar uma quadra (quatro uns que são adjacentes horizontalmente ou verticalmente), circunde-a sempre, porque ela leva a um produto mais simples, de fato, uma quadra elimina duas variáveis e seus complementos, como demonstra o exemplo seguinte. O primeiro par representa CA , e o segundo par representa AC. A equação para estes dois pares é: ACCAS += que se fatora em: A)A(CS += que se reduz em: CS = As equações simplificadas para os mapas de quatro variáveis anterior, seriam: BAS1= DCS2 = CBS3 =
  • 40. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 40/109 Seguindo o mesmo raciocínio, duas quadras adjacentes podem formar um octeto. Um octeto elimina três variáveis e seus complementos. Imagine o octeto como duas quadras. A primeira quadra representa ADDAS += ; e a segunda quadra AD. A equação para estas duas quadras é: ADDAS += que se fatora em: A)A(DS += que se reduz em: DS = Conclusão: de agora em diante não se incomode com a álgebra. Simplesmente percorra os uns de um par, quadra ou octeto, e determine qual ou quais variáveis que mudam de forma. Estas são as variáveis que são eliminadas. Exemplo: Suponha que você tenha transformado uma tabela-verdade no mapa de Karnaugh mostrado a seguir. Consegue-se a maior simplificação na equação quando primeiro forem circundados os octetos, em segundo as quadras e, por último, os pares. A figura acima ficará. E a equação será: DBACADCS ++=
  • 41. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 41/109 • Sobreposição de Octetos, quadras e pares: E possível usar o mesmo 1 mais de uma vez. Isto é, sobreponha grupos sempre que for possível para obter uma maior simplificação na expressão. Vejamos: Como exemplo, temos a sobreposição de um par e uma quadra. A equação será do tipo: BCDADS += Enrolando o Mapa (Adjacências Externas) Outra coisa a saber é sobre as adjacências externas. Imagine que você esteja pegando o mapa e o enrolando de forma que um lado encoste no outro. Você irá perceber que os dois pares na realidade formam uma quadra. Prova: CBCBS += equação para os dois pares B)B(CS += que se reduz em: CS = Para indicar isto, desenhe semicírculos em torno de cada par, como mostrado a seguir: Com esse ponto de vista, a quadra tem a equação: CS = pois, A e B variam dentro da quadra.
  • 42. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 42/109 Exemplo: Obtenha a equação booleana para cada mapa K. Eliminando grupos Redundantes: Após terminar de circundar grupos, elimine qualquer grupo redundante, este é um grupo cujos uns já foram usados por outros grupos. Aqui estão dois exemplos: Nos dois casos, a quadra é redundante. Portanto, não deverá entrar na equação. CABACDBCADCAS1 +++= DBACABBDACBAS2 +++=
  • 43. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 43/109 - Conclusão: Resumo do método de obtenção de equações simplificadas a partir do mapa de Karnaugh. 1. Insira um 1 no mapa K para cada produto fundamental (mintermo) que produz uma saída 1 na tabela-verdade. 2. Circunde os octetos, quadras e pares. Lembre-se de enrolar e sobrepor para obter os grupos maiores possíveis. 3. Se restar qualquer 1 isolado, circunde cada um. 4. Elimine qualquer grupo redundante. 5. Escreva a equação booleana fazendo a operação OR (soma) dos produtos correspondem aos grupos circundados. Condições Irrelevantes A tabela-verdade fornece a especificação completa de uma função, apresentando todas as combinações possíveis das variáveis de entrada do problema, entretanto, em várias aplicações, existem combinações de variáveis de entrada tais, que os valores lógicos de saída correspondentes são irrelevantes. Na prática, estas condições surgem de duas maneiras. Às vezes, realmente acontece que simplesmente não nos interessa ("don't care") qual o valor assumido pela função para certas combinações de entrada. Em outras ocasiões, pode acontecer que sabemos que certas combinações de entrada nunca ocorrerão ("can't happen"). Neste caso, podemos simular que não nos interessa, pois o efeito final é o mesmo. Ao se projetar um circuito combinacional, as condições irrelevantes podem ajudar na simplificação do circuito. Na tabela-verdade ou no mapa de Karnaugh, estas condições são representadas por um "x". Segundo a conveniência, podem assumir nível O ou 1. Como verificação, considere os seguintes exemplos. Exemplos 1) Escrever a equação booleana simplificada que descreva o acionamento da bomba d'água comandada pêlos sensores A e B, conforme especificação a seguir. - Quando o nível d'água cobrir a marca "A" o sensor detecta o nível lógico 1 (A=1) - Quando o nível d'água cobrir a marca "B" o sensor detecta o nível lógico 1 (B=1).
  • 44. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 44/109 A tabela da verdade fica: A B M 0 0 0 1 nível abaixo de B, motor ligado 1 0 1 1 nível abaixo de A e acima de B, motor ligado 2 1 0 X situação impossível de acontecer 3 1 1 0 nível acima de A, motor deslicado Portanto, o mapa K será: Se considerarmos: X=0 a equação será: AM = X=1 a equação será: ABBAM =+= Neste caso. a condição irrelevante não ajudou na simplificação do circuito. Logo, não foi considerada no mapa K. A seguir são resolvidos dois exemplos fictícios em que, o primeiro, as condições irrelevantes assumem nível 1, tornando mais simples a equação. O segundo, algumas das condições irrelevantes assumem nível O e outras nível 1, a fim de se ter maior simplificação na equação. 2) Dada a tabela-verdade, encontre a equação booleana. Considerando as condições irrelevantes como variáveis de nível lógico 1, temos: CS = Se fossemos considera-los como de nível 0, teríamos: CBACBAS +=
  • 45. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 45/109 3. Encontre a equação booleana, dado o mapa K. Analizando o mapa K, se fizermos as condições irrelevantes das posições 6 e 15 iguais a 1 e as codições das posições 1 e 10 iguais a O teremos: BS = o que representa uma simplificação considerável.
  • 46. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 46/109 EXERCÍCIOS 1. Obter as equações booleanas simplificadas dos mapas de Karnaugh. 2. Considere as condições irrelevantes dos mapas K a seguir, de maneira a se ter máxima simplificação. Obtenha as equações: 3. Dada as tabelas-verdade, obtenha as equações simplificadas a partir do mapa de Karnaugh.
  • 47. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 47/109 4. O código BCD faz uso de 4 bits para representar algarismos decimais de O a 9. Com 4 bits podemos representar 16 combinações, das quais, seis são inválidas. Desenvolva um circuito que gere uma variável lógica "S" de saída, que indique a validade do código BCD de entrada. onde: - Se S = O indica que o código BCD de entrada é válido. - Se S = 1 indica que o código BCD de entrada é inválido. 5. Desenvolva o circuito lógico combinacional representado pelo diagrama de bloco abaixo; a seguir, proponha um nome para este circuito. - Quando S = O, o número binário B deverá ser idêntico ao número binário A. - Quando S = 1, B deverá ser o complemento de A, ou seja, o número B deverá ser igual ao A com todos os seus bits invertidos.
  • 48. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 48/109 FAMÍLIAS DE CIRCUITOS LÓGICOS: As famílias utilizadas atualmente dentro da área de Eletrônica Digital são TTL (Transistor- Transistor-Logic) e CMOS (Complementary Metal Oxide Semiconductor), porém derivam de uma série de famílias lógicas, hoje obsoletas. A seguir, vamos relacionar, em escala tecnológica evolutiva, algumas famílias utilizadas anteriormente, precedentes à família TTL: • DCTL (Direct-Coupled Transistor Logic) • RTL (Resistor-Transistor Logic) • RCTL (Resistor-Capacitor Transistor Logic) • DTL (Diode-Transistor Logic) • HTL (High-Threshold Logic) • ECL (Emiter-Coupled Logic) CONCEITOS E PARÂMENTROS DAS FAMÍLIAS LÓGICAS Estudaremos alguns parâmetros, como nível de tensão e corrente, das principais famílias. FAMÍLA TTL A porta "NÃO E" é a base da família TTL, pois todas as outras portas desta família são derivadas dela. Neste circuito usamos um transistor multiemissor, e na saída usamos dois transistores na configuração TOTEN POLE (quando um está em corte o outro está em saturação, e vice- versa).
  • 49. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 49/109 NÍVEL DE TENSÃO Na saída o menor nível alto é 2,4 Volts e na entrada o menor nível alto é 2,0 Volts, conseqüentemente temos 0,4 volts de segurança ( margem de ruído ). Na saída o maior nível baixo é 0,4 Volts e na entrada o maior nível alto é 0,8 Volts, conseqüentemente temos 0,4 Volts de segurança ( margem de ruído ). NÍVEL DE CORRENTE O circuito abaixo mostra a conexão entre duas portas lógicas TTL.
  • 50. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 50/109 FAN- OUT O número máximo de portas que podemos conectar a uma outra porta denominamos de FAN-OUT, que neste caso é igual a 10. MARGEM DE RUÍDO Observe que mesmo em condições de limiar, há uma margem de segurança de 0,4 Volts.
  • 51. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 51/109 TEMPO DE PROPAGAÇÃO É o tempo que uma porta leva para responder, ou seja, passar do estado 1 para o estado 0, ou vice- versa. CIRCUITOS ESPECIAIS OPEN -COLLECTOR (coletor aberto) Neste caso a saída não é com transistores na configuração TOTEN -POLE . Uma resistência de saída é colocada externamente, permitindo ao usuário escolher o resistor, possibilitando conectar um maior número de portas .
  • 52. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 52/109 Observe que a conexão de várias portas OPEN- COLLECTOR gera uma "PORTA E", onde chamamos de " PORTA E POR FIO". SCHIMITT-TRIGGER A porta com tecnologia TTL pode possuir em sua entrada a função de SCHIMITT- TRIGGER, conforme a porta inversora abaixo. Quando a porta possui esta função ela é mais imune a ruído. Como exemplo, veja a inversora abaixo. A porta considerará a entrada como sendo alto, enquanto sua tensão de entrada for maior que VT+ ou até que caia abaixo de VT - . A porta considerará a entrada como sendo baixa, enquanto sua tensão de entrada for menor que VT- ou até que suba acima de VT+. DRIVER Podemos ligar a saída de qualquer porta lógica a um DRIVER, permitindo então fornecer uma maior corrente ao circuito conectado à porta, sem necessitar de drenar um alto valor de corrente pela saída desta porta. Podemos também usar o DRIVER quando necessitamos alimentar um circuito com tensão diferente da fornecida pela saída da porta lógica.
  • 53. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 53/109 PORTAS COM TRANSISTORES SCHOTTKY As portas com versão Schottky utilizam em seus circuitos o diodo SCHOTTKY, que são diodos especiais construídos com metal de um lado da junção interna para aumentar a velocidade de comutação. Este diodo devidamente colocado entre base e coletor de um transistor forma um conjunto denominado TRANSISTOR SCHOTTKY, que possui a característica de alta velocidade de comutação. . BUFFER Na simbologia a bola no controle, pino M, significa chave fechada com nível baixo. Sem a bola significa chave fechada com nível alto.
  • 54. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 54/109 PORTAS LÓGICAS COM TRI-STATE As portas lógicas que possuem na sua saída a configuração TRI-STATE além dos níveis alto e baixo, possuem o estado de alta impedância, funcionando com uma chave em aberto (não drena corrente). BARRAMENTO Usamos uma chave (buffer), habilitando as chaves ligadas ao registrador que queremos que seu conteúdo apareça na “via de dados”.
  • 55. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 55/109 VERSÕES DOS CIRCUITOS TTL Cada versão possui uma característica predominante, conforme tabela abaixo.
  • 56. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 56/109 FAMÍLIA CMOS A família CMOS possue circuitos integrados disponíveis nas séries comerciais 4000a, 4000b e 54/74C, sendo esta última semelhante à TTL na pinagem dos circuitos integrados e funções . Além destas, a família CMOS possui versões de alta velocidade e melhor desempenho: 74hc/74hct. ALIMENTAÇÃO SÉRIE 4000 e 74C=FAIXA DE 3 V A 15 V Existem outras séries com outras faixas. Em geral máxima tensão de entrada baixa é igual a 30 % de VDD e a tensão mínima de entrada alta é igual a 70 % de VDD. FAN-OUT De forma geral FAN-OUT igual a 50, sendo uma vantagem em relação ao TTL. TEMPO DE PROPAGAÇÃO O tempo de propagação ,de uma maneira geral, é maior que a TTL, porém esta desvantagem foi amenizada com o aparecimento de novas versões para uso de alta velocidade. MARGEM DE RUÍDO Muito maior que o do TTL. CÓDIGOS Existem vários códigos usados na eletrônica digital, sendo cada um útil para certa situação. Seguem abaixo alguns códigos, onde destacamos o código "BCD 8 4 2 1".
  • 57. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 57/109 CODIFICADOR / DECODIFICADOR De maneira geral usamos o termo decodificador quando referimos a um circuito que transforma um código em outro, porém, especificamente codificador é o circuito que transforma um código conhecido em um código desconhecido ou não usual, sendo de codificador o contrário. DECODIFICADOR BINÁRIO / DECIMAL TABELA VERDADE DE UM DECODIFICADOR B C D 8421 / DECIMAL
  • 58. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 58/109 DECODIFICADOR "B C D PARA SEGMENTOS" DISPLAY DISPLAY CATODO COMUM DISPLAY ANODO COMUM O MAIS USADO Exemplos: DISPLAY FND 500 e FND 560
  • 59. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 59/109 CONJUNTO DISPLAY COM DECODIFICADOR MULTIPLEXADOR Entre as vária entradas, informações de um sistema, o multiplexador seleciona qual deverá sair. Entrada de seleção (endereço): seleciona a entrada escolhida.
  • 60. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 60/109 MULTIPLEXADOR DE 2 ENTRADAS DE 1 BIT A = 0, sairá a entrada I2 A= 1, sairá a entrada I1 DIAGRAMA EM BLOCO -MULTIPLEXADOR 2 ENTRADAS DE 4 BITS Observe: I1 possue 4 bits I2 possue 4 Bits A = 0, sairá a entrada I1( I10,I11,I12,I13) A = 1, sairá a entrada I2 ( I20,I21,I22,I23) BLOCO MUX 2 * 4
  • 61. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 61/109 CIRCUITO DO MULTIPLEXADOR DE 2 ENTRADAS DE 4 BITS
  • 62. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 62/109 DEMULTIPLEXADOR O multiplexador seleciona qual informação que chega em uma entrada será encaminhada para a saída selecionada.
  • 63. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 63/109 APLICAÇÕES
  • 64. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 64/109 CIRCUITOS COMBINACIONAIS / SEQUÊNCIAIS Até este momento estudamos vários circuitos, porém, suas saídas dependiam somente das entradas.Estes circuitos são chamados circuitos combinacionais. Agora vamos estudar circuitos que suas saídas dependem de suas entradas, como também de suas próprias saídas (anterior) .Estes circuitos são chamados de circuitos sequênciais. FLIP-FLOP Estudaremos primeiramente o funcionamento dos LATCH, depois faremos modificações para chegarmos aos FLIP-FLOPs , nosso maior objetivo. TABELA VERDADE TABELA SIMBOLOGIA Não devemos usar as combinações "1 1 0 " e a "1 1 1", pois na saída teremos "nivel alto" tanto na saída "Q" e como na "Q barrado" ( por definição Q barrado é o inverso de Q). .
  • 65. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 65/109 DIAGRAMA EM BLOCO DO LATCH DINÂMICOS "R S" Agora inserimos um clock, tornando um "LATCH" em "LATCH DINÂMICO", onde a saída altera somente quando o clock estiver ativo. No caso abaixo o clock é ativado com nível alto.Existem latchs que são ativados quando o clock for "zero".
  • 66. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 66/109 LATCH "TIPO D" Inserindo uma inversora na entrada do "LATCH RS" obteremos o LATCH TIPO D. Enquanto o clock for ativo teremos a possibilidade da saída ser alterada várias vezes. Poderemos alterar o LATCH DINÂMICO para que o clock fique ativo somente na subida ou decida do clock, esse LATCH modificado chamamos de FLIP-FLOP.
  • 67. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 67/109 FLIP- FLOP - EXEMPLO DE CIRCUITO GERADOR DE PULSO POSITIVO Abaixo outros circuitos geradores de pulso na subido ou decida do pulso. FLIP-FLOP TIPO D SÍMBOLO DO FLIP-FLOP TIPO D
  • 68. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 68/109 FLIP-FLOP TIPO J K Alterando o “ FLIP-FLOP R S ", não haverá necessidade de evitar a condição J =1 , K=1 Podemos alterar o FLIP-FLOP J K , inserindo as funções: Exemplo: CLEAR=Torna a saída Q=0 PRESET =Torna a saída Q=1 CLEAR e CLEAR e PRESET SENSÍVEIS PRESET SENSÍVEIS AO NIVEL BAIXO AO NIVEL ALTO
  • 69. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 69/109 FLIP -FLOP J K MESTRE ESCRAVO Podemos usar dois LATCH J K para obtermos um FLIP-FLOP J K . FLIP-FLOP DO TIPO T (TOGGLE) OU COMPLEMENTAR
  • 70. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 70/109 CHAVES ANTI -BOUNCE Quando movemos uma chave e mudamos sua posição, de nível alto para baixo ou baixo para alto, conforme é mostrado na figura abaixo, vários estados temporários acontecem , gerando vários pulsos. Estes pulsos não desejáveis podem , por exemplo , provocar a contagem errada quando aplicados em circuitos contadores. CIRCUITO DA CHAVE ANTI - BOUNCE
  • 71. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 71/109 CONTADORES A tabela abaixo mostra os estados das saídas de um contador. Podemos desenvolver o circuito que execute a tabela acima de duas formas: Observado a tabela anterior, concluímos que com flip-flops que alterem seus estado a cada pulso de clock poderemos gerar um contador usando FLIP-FLOPs em cascata. Com contador assíncrono: Com contador síncrono:
  • 72. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 72/109 Observe a forma de onda do “FLIP-FLOP T” com entrada “T” com nível alto quando aplicado um clock . Na saída teremos uma forma de onda com a frequência que é a ½ da freqüência do clock. Contadores assíncronos Usamos vários “FLIP- FLOP T com nível alto “ em cascata. GRÁFICO PARA O CONTADOR MÓDULO 16 (CONTA ATÉ 15)
  • 73. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 73/109 CONTADOR DE DÉCADA: CIRCUITO CONTADOR DE DÉCADA Basta zerar os flip-flops quando o contador chegar a 10(Q3=1,Q2=0,Q1=1,QO=0) OUTRA FORMA DE FAZER UM CONTADOR MÓDULO 10 Basta zerar todos os flip-flops quando Q3 e Q1 forem" 1"
  • 74. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 74/109 Atenção: Módulo significa estado. Exemplo: Contador módulo 4 possui 4 estados, logo conta até 3.(estado 00,01,10, 11) CONTADOR MÓDULO 6 Módulo 6, significa 6 estados, 0 a 5, logo conta até 5 CONTADOR ASSÍNCRONO DECRESCENTE Observe que as saídas são agora os "Qs BARRADOS"
  • 75. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 75/109 Podemos construir um contador decrescente usando como clock a saída "Q Barrado" de cada FLIP -FLOP TIPO T. CONTADOR ASSÍNCRONO CRESCENTE / DECRESCENTE Controle x=1, contador crescente. Controle x=0, contador decrescente.
  • 76. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 76/109 CONTADORES SÍNCRONOS RECORDANDO FLIP-FLOP J K CONTADOR SÍNCRONO MÓDULO 16 (CONTA ATÉ 15) TABELA VERDADE
  • 77. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 77/109 PROJETO CIRCUITO DO CONTADOR SÍNCRONO MODULO 16 J1=K1=Qo
  • 78. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 78/109 CONTADORES COMERCIAIS Existem vários contadores comerciais, dos quais podemos citar o C I 7493, que é um contador módulo 16, e o CI 7490, que é um contador módulo 10( década). Seguem detalhes do CI 7490. Exemplo : CI 7490 Obs: - Se QA for conectado à entrada B, e clock à entrada A, contará segundo o código B C D. - Se QD for conectado à entrada A, e clock à entrada B, contará segundo o código BIQUINÁRIO.
  • 79. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 79/109 DETALHE DO CIRCUITO INTERNO CONTADOR ATÉ 39 (MÓDULO 40)
  • 80. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 80/109 MEMÓRIAS Memória são dispositivos que armazenam informações. Na eletrônica digital trataremos de memórias que armazenam informações codificadas digitalmente que podem representar números, letras, caracteres , comandos, endereços ou qualquer outro tipo de dado. ESTRUTURA GERAL DE UMA MEMÓRIA Endereço= indica em qual posição está guardada ou será guardada a informação Controle =indica o que desejamos executar :leitura ou escrita. I/O=Local por onde os dados são retirados ou inseridos. EXEMPLO DE TAMANHO DE MEMÓRIAS 32 * 8= 32 PALAVRAS de 8 BITS 2 k* 16= 2 *1024 PALAVRAS de 16 BITS 2k * 8=2048 PALAVRAS de 8 BITS ENDEREÇAMENTO / CONTROLE / "I O " DE DADOS
  • 81. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 81/109 MEMÓRIA ROM ( READ ONLY MEMORY) Permite somente a leitura dos dados gravados previamente em sua fabricação. O controle CS, chip enable, que está conectado a uns dos pinos da memória,habilita ou não a mesma. Quando desabilitado, para o caso acima, nível alto, sua saída fica no estado de alta impedância. CS=Nível baixo, memória funciona normalmente. Nível alto , memória não funciona, sua saída fica emalta impedância. ARQUITETURA INTERNA DE UMA MEMÓRIA ROM EXEMPLO : MEMÓRIA ROM 4 * 8
  • 82. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 82/109 SAÍDA MEMÓRIA COMPLETA MEMÓRIA PROM (PROGRAMMABLE READ ONLY ) Permite o armazenamento dos dados pelo próprio usuário, porém feito de modo definitivo. Após a gravação transforma-se em uma ROM.
  • 83. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 83/109 MEMÓRIA EPROM ( ERASEBLE PROM) É uma ROM PROGRAMÁVEL que permite a gravação de modo semelhante à da PROM, com a vantagem de poder ser novamente apagada, mediante banho de luz ultravioleta. EXEMPLO DE MEMÓRIA EPROM 2K * 8 MEMÓRIA EEPROM ou E 2 PROM É um avanço em relação a EPROM, pois possibilita que os dados sejam apagados eletricamente e, ainda, isoladamente por palavras de dados, sem necessidade de reprogramação total, permitindo alterações no próprio circuito, sem a necessidade de desconexão com circuito, como é o caso da EPROM. MEMÓRIA RAM (RANDOM ACESS MEMORY ) Permitem a escrita e leitura dos dados e possuem acesso aleatório ou randômico. São voláteis, pois perdem seus dados com o desligamento da alimentação, o que não ocorrem com a memórias estudadas até este momento.
  • 84. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 84/109 ESTRUTURA DE MEMÓRIA RAM CÉLULA BÁSICA DE UMA MEMÓRIA RAM Cada bit é armazenado em um FLIP-FLOP tipo D . Ao FLIP-FLOP tipo D é acrescentado um circuito para permitir que a saída do flip-flop chegue até a saída do chip( circuito integrado) quando é desejado a leitura, e o contrário, isto é, o dado da entrada é armazenado no FLIP FLOP D,quando o objetivo é a escrita. ARQUITETURA INTERNA DE UMA MEMÓRIA RAM
  • 85. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 85/109 EXPANSÃO DE MEMÓRIA Usamos o pino CS para habilitar, ou não, uma memória. No caso da figura anterior a habilitação (funcionamento) é com nível 0. EXEMPLO 1 Neste caso quando CS BARADO = 0 , RAM 1 está funcionando e a RAM 2 fica em tri- state. CS BARRADO = 1 ,RAM 1 fica em tri-state e RAM 2 fica funcionando .
  • 86. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 86/109 EXEMPLO 2 Neste caso: CS BARRADO=1, DESABILITA TODAS AS 04 MEMÓRIAS CS BARRADO=0, PODEMOS HABILITAR UMA MEMÓRIA DE CADA VEZ, CONFORME CONTROLE ABAIXO. A6 ,A5=00 HABILITA MEMÓRIA 1 A6 ,A5=01 HABILITA MEMÓRIA 2 A6 ,A5=10 HABILITA MEMÓRIA 3 A6 ,A5=11 HABILITA MEMÓRIA 4
  • 87. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 87/109 CIRCUITOS SOMADORES Para projetar o circuito que execute a tabela abaixo, soma, usamos o mapa de karnaugh. O circuito projetado é o meio somado, que soma dois bits, isto é, não deve haver o terceiro bit do " vai um " da etapa anterior. O circuito que executar tabela abaixo soma inclusive se houver o terceiro bit devido ao " vai um" da etapa anterior.
  • 88. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 88/109 Usando o mapa de karnaugh chegamos ao circuito que executa a soma de três bits(terceiro bit), devido ao " vai um" (da etapa anterior). Associando meio somador com somador completo conseguimos o circuito que executa qualquer soma. A soma dos " bits menos significativos" não há " vai um" da etapa anterior, isto é, a soma é com certeza de somente dois bits , logo podemos usar o circuito "meio somador".
  • 89. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 89/109
  • 90. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 90/109 CIRCUITO SUBTRATOR Seguindo o mesmo raciocínio, podemos chegar ao circuito subtrator.
  • 91. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 91/109 UNIDADE LÓGICA E ARITMÉTICA (ALU) Dentro da ALU existem vários circuitos como portas lógicas, circuitos somadores e subtratores. Conforme a seleção podemos escolher qual circuito queremos ativar, permitindo executar, por exemplo, soma, subtração ou mesmo a execução de uma função lógica, com uma inversora.
  • 92. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 92/109 CONVERSORES Segue abaixo uma variação contínua ou analógica de uma grandeza genérica . CONVERSORES DIGITAL - ANALÓGICO
  • 93. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 93/109 EXEMPLO: Podemos amplificar o sinal, o importante é manter a proporcionalidade.
  • 94. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 94/109 CONVERSOR ANALÓGICO-DIGITAL Neste circuito a “PORTA E” permite a entrada do clock até que a tensão na saída do conversor D / A fique igual ao nível da tensão de entrada ( que se deseja medir ). A função do comparador é gerar nível baixo na sua saída (entrada da PORTA E) no instante que a entrada do comparador (saída do conversor) for igual à tensão de entrada, impedindo mais clock no contador. Neste instante o contador possui o valor da tensão que se deseja medir e o flip-flop ” TIPO D “ armazena esta informação binária.
  • 95. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 95/109 LABORATÓRIO EXERCÍCIO: Monte um relógio digital, segue sugestão.
  • 96. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 96/109 MÓDULO 8810-(MÓDULO DE EXPERIÊNCIAS) PLACA DE MONTAGENS
  • 97. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 97/109 ATENÇÃO PARA A CHAVE DE SELEÇÃO TTL OU CMOS
  • 98. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 98/109 CIRCUITOS INTEGRADOS (C I)
  • 99. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 99/109 7403-NÄO E com open collector 74126- Buffer com Tri-state
  • 100. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 100/109 EXERCÍCIOS – SÉRIE 1: 1-a)Transforme os números abaixo da base 10 para as bases 2 , base 8 e base 16 1-a-1)20 1-a-2-)15 1-a-3-)40 1-b)Transforme os números abaixo da base 2 para as base10 , base 8 e base 16 1-b-1) 1 0 1 0 1 1 1-b-2) 1 1 0 0 1 1-b-3) 0 11 1 0 0 0 1 0 1 1-c)Transforme os números abaixo da base 16 para as base2 , base 8 e base 10 1-c-1) 2A 1-c-2) 15 1-c-3) 3D4 2)Monte a tabela verdade para as portas abaixo, considerando as variáveis de entrada como sendo A , B. S como sendo a saída. 2-1) PORTA E 2-2)PORTA OU 2 .3)PORTA NE 2.4) PORTA NOU 3)Montar a tabela verdade para a porta OU EXCLUSIVO e NÃO EXCLUSIVO. 4)Montar os circuitos das portas abaixo utilizando somente resistores,diodos e fonte de alimentação. As entradas são A , B , C , D e a saída é S 4.1)Porta E 4.2) PORTA OU 5) Monte a PORTA INVERSORA utilizando somente resistores ,transistores e fonte de alimentação. 6) Monte os circuitos abaixo.
  • 101. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 101/109 7)Em binário quantos BITs são necessários para contar até : 7-1) 8 em decimal 7.2)10 em decimal 7.3)16 em decimal 7.4)33 em decimal 8) Para cada circuito monte a sua expressão booleana e a tabela verdade. . 9)SIMPLIFIQUE 10) Quantos bits de controle são necessários para um multiplexador de : a) 4 palavras de 1 bit b) 4 palavras de 10 bits 11) Quantos bits de controle são necessários para um demultiplexador : a)7 palavras de 1 bit b)6 palavras de 10 bits 12) Monte o multiplexador para : a) 2 palavras de 1 bit b) 4 palavras de 1 bit
  • 102. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 102/109 13)Monte as expressões booleana para as tabelas verdade abaixo utilizando os métodos: SOMA DOS PRODUTOS, PRODUTROS DA SOMA e KARNAUGH. As entradas são A , B , C . S são as saídas 13-1) 13-2) A B S 0 0 1 0 1 1 1 0 0 1 1 0 A B C S1 S2 0 0 0 1 1 0 1 1 X X 1 1 0 1 X 1 0 1 0 0
  • 103. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 103/109 EXERCÍCIOS – SÉRIE 2: 1)Usando FLIP-FLOP J K sensível a decida, monte: 1.1) Flip-flop tipo D 1.2) Flip-flop tipo T 2) FLIP-FLOP OBS:CK igual a DE , pulso de clock , ck ,de alto para baixo. CK igual a S, pulso de clock ,ck, de baixo para alto. Considere inicialmente a saída QO=0 Complete a tabela abaixo para : flip-flop D flip-flop T flip-flop JK flip-flop J K Decida subida Decida Subida 3) Usando FLIP-FLOP, monte os contadores assíncronos: 3.1) Módulo 16, crescente 3.2)Módulo 8, decrescente 4) Possuindo um oscilador de onda quadrada de 400 khz, com valor de tensão de 0 v e 5 v , e vários flip-flops J K ,obtenha: A)200 KHZ B)100 KHZ 5) Monte, com porta lógica, um multiplexador de 2 entradas , sendo entrada e saída de 1 bit . CK J K Q0 DE 1 0 S 0 1 DE 0 1 DE 1 1 S 0 1 DE 1 0 DE 1 0 DE 1 1 CK D Q0 DE 1 DE 0 S 0 DE 1 DE 0 S 1 S 1 S 1 CK T Q0 S 1 DE 0 S 1 DE 0 DE 0 S 1 S 1 S 1 CK J K Q0 S 1 0 S 0 1 DE 1 0 DE 1 1 S 0 1 DE 1 0 DE 1 0 DE 1 1
  • 104. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 104/109 6) Para o multiplexador abaixo, quantos bits de controle(endereço), no mínimo, são necessários: 6.1)10 entradas , sendo entrada e saída de 1bit. 6.2) 4 entradas , sendo entrada e saída de 4 bit 7)Quantos FLIP- FLOPs são necessários , no mínimo, para montar: a)contador modulo 5 b)contador modulo 12 8) Quantos bits de endereçamento são necessários para uma memória de capacidade: 8-1) 1 k * 8 8-2) 128 * 4 8-3) 130 * 2 8-4) 8 * 16 9-Monte as expressöes booleanas e o circuito dos seguintes decodificadores, sendo A ,B as entradas . S1 , S2 , S3 são as saídas. A ) A B S1 S2 S3 0 0 0 1 1 0 1 1 0 1 1 0 1 1 0 B) A B S1 S2 S3 S4 0 0 1 0 0 0 0 1 0 1 0 0 1 0 0 0 1 0 1 1 0 0 0 1
  • 105. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 105/109 10) Usando o CI 7490, monte o contador módulo: a) 10 B) 2 c)24 (use 02 ci´s) 11)Use o CI 7490 para ser um divisor por : a) Por 2 B) por 6 R01 QD QBCKA NC QA GND QC CKB R02 NC VCC R91R91 7490 R01 QD QBCKA NC QA GND QC CKB R02 NC VCC R91R91 7490 R01 QD QBCKA NC QA GND QC CKB R02 NC VCC R91R91 7490 R01 QD QBCKA NC QA GND QC CKB R02 NC VCC R91R91 7490 R01 QD QBCKA NC QA GND QC CKB R02 NC VCC R91R91 7490 R01 QD QBCKA NC QA GND QC CKB R02 NC VCC R91R91 7490
  • 106. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 106/109 OBS:Para o CI 7490 contar em BCD é necessário: *Que a saída QA seja linterligada com a entrada B (CKB). *O clock deverar ser ligado ao pino CK A(pino 14). O CI 7490 é sensível à decida do clock. RESET INPUTS OUT PUTS R01 R02 R91 R92 QD QC QB QA 1 1 O X O O O O 1 1 X O O O O O X X 1 1 1 O O 1 O X O X CONTAGEM X O X O " O X X O " X O O X " BCD QD QC QB QA O O O O O O O 1 O O 1 O O O 1 1 O 1 O O O 1 O 1 O 1 1 O O 1 1 1 1 O O O 1 O O 1
  • 107. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 107/109 ASSUNTOS ABORDADOS Sistemas de numeração Portas lógicas Expressões, circuitos e tabelas verdade Álgebra de Boole Mapa de Karnaugh Famílias de circuitos lógicos Família TTL Circuitos especiais Open-collector Schimitt-trigger Portas com transistores schottky Tri-state Barramento Versões de circuitos TTL Família CMOS Códigos Códigos /Decodificadores Multiplexador / Demultiplexador Circuitos combinacionais / Seqüenciais Flip-flip Chaves anti-bounce Contador Memórias Circuitos somadores Circuitos Subtratores Alu Conversores digital/ analógico Conversores analógico/digital Laboratóio Exercícios
  • 108. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 108/109
  • 109. ELETRÔNICA DIGITAL -- CEFET-ES-UNED-Serra 109/109 Bibliografia: 1. Elementos de Eletrônica Digital Autores: Ivan Valeije Idoeta e Francisco Gabriel Capuano Editora: Érica 2. Apostila de Eletrônica Digital Autor: Geraldo arcelo Alves de Lima CEFET-ES 3. Apostila de Eletrônica Digital Autores: Jader de Oliveira SENAI-ES
