Alvenarias

alvenaria racionalizada e alvenaria estrutural

Tecnologia da Construção
Isis Roverso 2009

Histórico

Década de 90
Novas tecnologias.
Evolução dos métodos construtivos tradicionais.

Racionalização construtiva
Técnicas construtivas foram otimizadas.
Maior domínio sobre os procedimentos de execução.
Encadeamento técnico das etapas.
Quedas sensíveis nos índices de desperdício.

Alvenaria Racionalizada

Blocos modulares.
Materiais complementares.
Técnicas construtivas otimizadas.
Equipamentos racionalizados.
Projeto de produção – Compatibilização e Modulação.
Embutimento de tubulações na execução das paredes.
Execução em etapas – marcação, elevação e fixação.
Serviço técnico especializado.
Mão-de-obra treinada.
Procedimentos padronizados.
Prazos técnicos entre etapas.
Controle de qualidade.
Planejamento do canteiro.

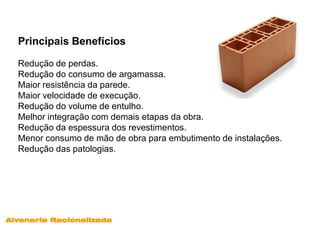

Principais Benefícios

Redução de perdas.
Redução do consumo de argamassa.
Maior resistência da parede.
Maior velocidade de execução.
Redução do volume de entulho.
Melhor integração com demais etapas da obra.
Redução da espessura dos revestimentos.
Menor consumo de mão de obra para embutimento de instalações.
Redução das patologias.

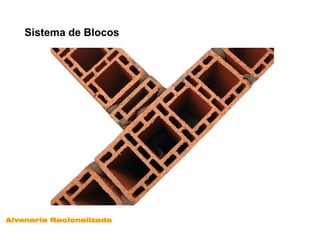

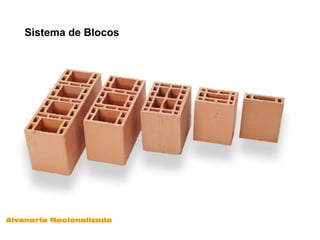

Sistema de Blocos

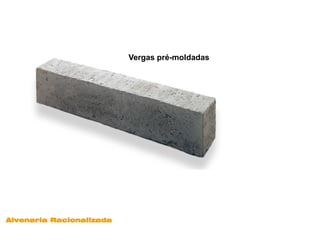

Vergas pré-moldadas

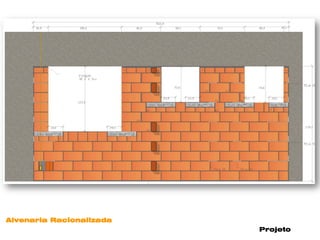

Projeto

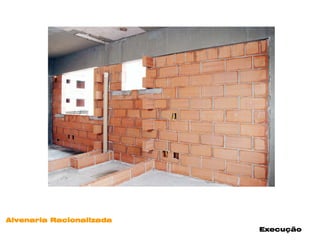

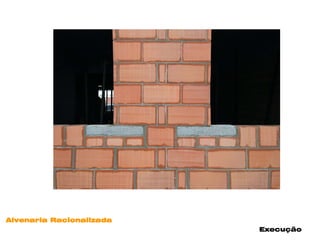

Execução

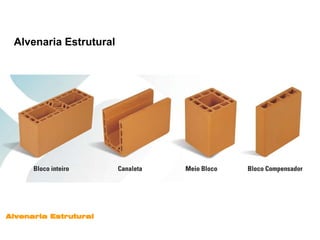

Alvenaria Estrutural

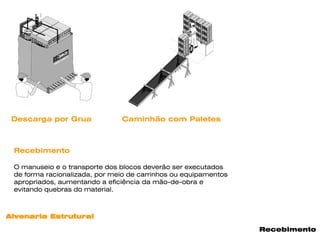

Descarga por Grua Caminhão com Paletes

Recebimento

O manuseio e o transporte dos blocos deverão ser executados
de forma racionalizada, por meio de carrinhos ou equipamentos
apropriados, aumentando a eficiência da mão-de-obra e
evitando quebras do material.


Recebimento

Argamassa de assentamento e graute

Argamassa de assentamento A argamassa de assentamento desempenha diversas
funções na alvenaria estrutural, dentre as quais destacam-se:
a) Solidarização dos blocos;
b) Absorção dos esforços originados pela movimentação da estrutura;
c) Distribuição uniforme dos esforços nas paredes, impedindo a transmissão de
cargas concentradas originadas pelas variações dimensionais dos blocos;
d) Acomodação das armaduras horizontais.
Veja no quadro abaixo os traços usuais de argamassas. Observe que os valores
fornecidos são indicativos e não substituem os ensaios e recomendações do
projeto.

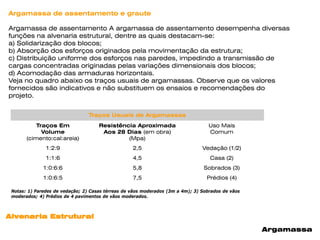

Traços Usuais de Argamassas
Traços Em Resistência Aproximada Uso Mais
Volume Aos 28 Dias (em obra) Comum
(cimento:cal:areia) (Mpa)
1:2:9 2,5 Vedação (1/2)
1:1:6 4,5 Casa (2)
1:0:6:6 5,8 Sobrados (3)
1:0:6:5 7,5 Prédios (4)

Notas: 1) Paredes de vedação; 2) Casas térreas de vãos moderados (3m a 4m); 3) Sobrados de vãos
moderados; 4) Prédios de 4 pavimentos de vãos moderados.


Argamassa

Concreto graute

O graute é um microconcreto que serve para
preencher as cavidades dos blocos, onde são
acomodadas as armaduras verticais e as
amarrações das paredes através de grampos.
Serve também para suprir as deficiências locais
da argamassa de assentamento ou dos blocos.
Também neste caso os valores constantes da
tabela abaixo são indicativos e não substituem os
ensaios e recomendações de projeto.

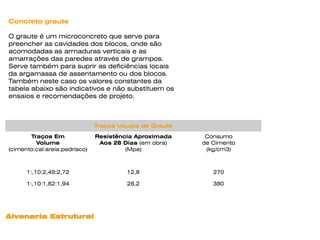

Traços Usuais de Graute
Traços Em Resistência Aproximada Consumo
Volume Aos 28 Dias (em obra) de Cimento
(cimento:cal:areia:pedrisco) (Mpa) (kg/cm3)

1:,10:2,49:2,72 12,8 270

1:,10:1,82:1,94 28,2 380


Assentamento

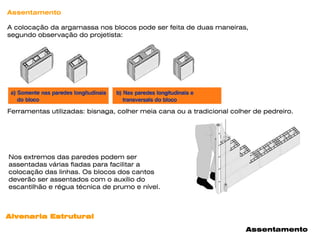

A colocação da argamassa nos blocos pode ser feita de duas maneiras,
segundo observação do projetista:

Ferramentas utilizadas: bisnaga, colher meia cana ou a tradicional colher de pedreiro.

Nos extremos das paredes podem ser
assentadas várias fiadas para facilitar a
colocação das linhas. Os blocos dos cantos
deverão ser assentados com o auxílio do
escantilhão e régua técnica de prumo e nível.


Assentamento

Juntas

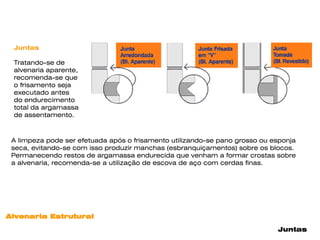

Tratando-se de
alvenaria aparente,
recomenda-se que
o frisamento seja
executado antes
do endurecimento
total da argamassa
de assentamento.

A limpeza pode ser efetuada após o frisamento utilizando-se pano grosso ou esponja
seca, evitando-se com isso produzir manchas (esbranquiçamentos) sobre os blocos.
Permanecendo restos de argamassa endurecida que venham a formar crostas sobre
a alvenaria, recomenda-se a utilização de escova de aço com cerdas finas.


Juntas

Colocação das armaduras e graute

Quando o projeto estrutural prevê a
utilização de enrijecedores verticais
(pontos de graute), a colocação das
armaduras deve ser precedida da limpeza
das rebarbas de argamassa dos furos e
abertura das espias na base das paredes,
para controle da chegada do graute até o
fundo do furo.

O lançamento do graute, efetuado após
a limpeza do furo, deve ser feito no
mínimo após 24 horas do assentamento
dos blocos. A altura máxima de
lançamento é de 3 m. Recomenda-se,
no entanto, lançamento de alturas não
superiores a 1,40 m com graute auto-
adensável.


Armadura e Graute

Amarração das paredes

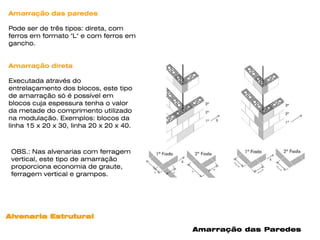

Pode ser de três tipos: direta, com
ferros em formato "L" e com ferros em
gancho.

Amarração direta

Executada através do
entrelaçamento dos blocos, este tipo
de amarração só é possível em
blocos cuja espessura tenha o valor
da metade do comprimento utilizado
na modulação. Exemplos: blocos da
linha 15 x 20 x 30, linha 20 x 20 x 40.

OBS.: Nas alvenarias com ferragem
vertical, este tipo de amarração
proporciona economia de graute,
ferragem vertical e grampos.


Amarração das Paredes

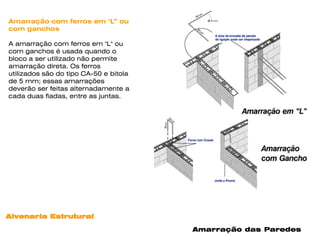

Amarração com ferros em "L” ou
com ganchos

A amarração com ferros em "L" ou
com ganchos é usada quando o
bloco a ser utilizado não permite
amarração direta. Os ferros
utilizados são do tipo CA-50 e bitola
de 5 mm; essas amarrações
deverão ser feitas alternadamente a
cada duas fiadas, entre as juntas.


Amarração das Paredes

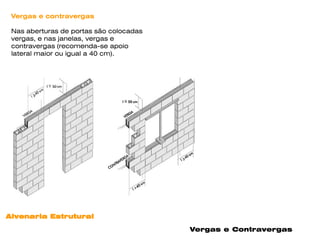

Vergas e contravergas

Nas aberturas de portas são colocadas
vergas, e nas janelas, vergas e
contravergas (recomenda-se apoio
lateral maior ou igual a 40 cm).


Vergas e Contravergas

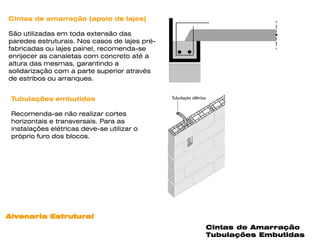

Cintas de amarração (apoio de lajes)

São utilizadas em toda extensão das
paredes estruturais. Nos casos de lajes pré-
fabricadas ou lajes painel, recomenda-se
enrijecer as canaletas com concreto até a
altura das mesmas, garantindo a
solidarização com a parte superior através
de estribos ou arranques.

Tubulações embutidas

Recomenda-se não realizar cortes
horizontais e transversais. Para as
instalações elétricas deve-se utilizar o
próprio furo dos blocos.

Cintas de Amarração
Tubulações Embutidas

Fixações de parafusos

A sustentação de diferentes esforços pontuais de tração
aplicados à alvenaria pode ser resolvida pela fixação de
buchas de nylon e químicas.

Juntas de dilatação

Devem ser contínuas e verticais
para possibilitar movimentos
relativos, proporcionando
completa separação entre dois
blocos. Devem ser previstas
onde se conhece a máxima
variação de temperatura ou a
máxima expansão devido à
umidade.

Fixações de Parafusos
Juntas de Dilatação

Revestimentos

A absorção superficial dos blocos cerâmicos
resulta em ótima aderência aos mais diversos
tipos de revestimentos existentes no mercado,
além da possibilidade de deixar a alvenaria
aparente, com simples tratamento superficial.
Dentre algumas opções de revestimentos,
destacam-se:

Tipo Utilização
Convencional
externa e interna
(chapisco+emboço+reboco)
Massa única (chapisco+reboco) externa e interna
Massa sem chapisco exclusivamente interna
Gesso exclusivamente interna
Pintura direta interna e externa (tintas apropriadas)


Revestimentos

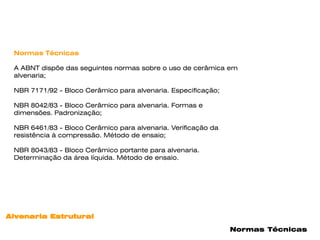

Normas Técnicas

A ABNT dispõe das seguintes normas sobre o uso de cerâmica em
alvenaria;

NBR 7171/92 - Bloco Cerâmico para alvenaria. Especificação;

NBR 8042/83 - Bloco Cerâmico para alvenaria. Formas e
dimensões. Padronização;

NBR 6461/83 - Bloco Cerâmico para alvenaria. Verificação da
resistência à compressão. Método de ensaio;

NBR 8043/83 - Bloco Cerâmico portante para alvenaria.
Determinação da área líquida. Método de ensaio.


Normas Técnicas

Alvenarias

Recomendados

Recomendados
